Clase unidad 4
- 1. República Bolivariana De Venezuela Ministerio Del Poder Popular Para La Educación Universitaria Universidad Territorial Politécnica José Antonio Anzoátegui

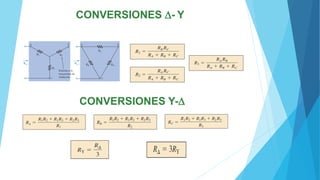

- 2. CONVERSIONES Y- (T-) Y -Y (-T)

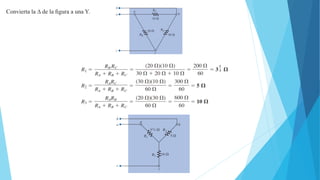

- 4. Convierta la de la figura a una Y.
- 5. Convierta la Y de la figura a una
- 6. Encuentre la resistencia total de la red de la figura donde RA = 3 , RB = 3 y RC= 6
- 7. La corriente o el voltaje de un elemento en una red lineal bilateral es igual a la suma algebraica de las corrientes o voltajes producidos independientemente por cada fuente.
- 8. la potencia total entregada a un elemento resistivo debe ser determinada usando la corriente total o el voltaje total en el elemento y no puede ser determinada por una simple suma de los niveles de potencia establecidos por cada fuente. Determine I1 para la red de la figura
- 9. Usando la superposición, determine la corriente a través del resistor de 4 de la figura. Observe que ésta es una red de dos fuentes
- 10. a. Usando la superposición, encuentre la corriente a través del resistor de 6 de la red de la figura b. Demuestre que la superposición no es aplicable a los niveles de potencia.
- 11. Cualquier red de corriente directa lineal bilateral de dos terminales puede ser reemplazada por un circuito equivalente que conste de una fuente de voltaje y un resistor en serie, como se muestra en la figura. El circuito equivalente de Thévenin proporciona una equivalencia sólo en las terminales la construcción interna y las características de la red original y la equivalente Thévenin son usualmente muy diferentes.
- 12. Cualquier red de cd lineal bilateral de dos terminales puede ser reemplazada por un circuito equivalente que consista de una fuente de corriente y un resistor en paralelo, como se muestra en la figura.
- 13. El teorema de la máxima transferencia de potencia establece lo siguiente: Una carga recibirá potencia máxima de una red de cd lineal bilateral cuando su valor resistivo total sea exactamente igual a la resistencia de Thévenin de la red como es “vista” por la carga.
