REPÚBLICA BOLIVARIANA DE VENEZUELA
UNIVERSIDAD NACIONAL EXPERIMENTAL POLITÉCNICA
DE LA FUERZA ARMADA BOLIVARIANA
NÚCLEO ANZOÁTEGUI SEDE SAN TOMÉ
SISTEMAS DE COMUNICACIONES I
C L A S E # 5
1 4 / 0 3 / 2 0 1 6
Docente: Wilfredo Fermin G
Prof.wfermin@gmail.com
Carrera: Ingeniería de Telecomunicaciones.
CONTENIDO
UNIDAD III RADIOPROPAGACIÓN.
1.- POTENCIA EFECTIVA RADIADA.
2.- RUIDO TERMICO
3.- FACTOR Y FIGURA DE RUIDO
4.- FORMULA DE FRIIS.
POTENCIA ISOTRÓPICA RADIADA EQUIVALENTE
En sistemas de Radiocomunicación, la Potencia Isotrópica Radiada
Equivalente (PIRE) es la cantidad de potencia que emitiría una antena
isotrópica teórica (es decir, aquella que distribuye la potencia
exactamente igual en todas direcciones) para producir la densidad de
potencia observada en la dirección de máxima ganancia de una antena.
El PIRE tiene en cuenta las pérdidas de la línea de transmisión y en los
conectores e incluye la ganancia de la antena. El PIRE se expresa
habitualmente en decibelios respecto a una potencia de referencia
emitida por una potencia de señal equivalente. El PIRE permite comparar
emisores diferentes independientemente de su tipo, tamaño o forma.
Conociendo el PIRE y la ganancia de la antena real es posible calcular la
potencia real y los valores del campo electromagnético.
POTENCIA ISOTRÓPICA RADIADA EQUIVALENTE
Donde el PIRE y PT (potencia del transmisor) son
dBm, las pérdidas del cable ( Lc) están en dB, y la
ganancia de la antena (Ga) se expresa en dBi,
relativos a la antena de referencia isotrópica.
POTENCIA ISOTRÓPICA RADIADA EQUIVALENTE
El siguiente ejemplo utiliza dBm, aunque también es corriente utilizar Dbw. Los Decibelios
son una forma muy práctica de expresar la relación entre dos cantidades. dBm utiliza una
referencia de 1 mW y dBW 1 W.
and
Una transmisión de 50 W es lo mismo que 17 dBW o 47 dBm.
El PIRE se utiliza para estimar el área en el que la antena puede dar servicio y coordinar la
radicación entre transmisores para que no se solapen las coberturas.
RUIDO TÉRMICO

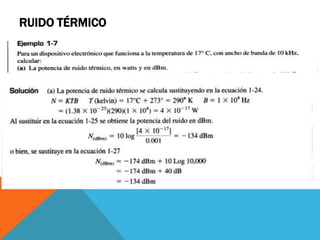

RUIDO TÉRMICO
RUIDO TÉRMICO

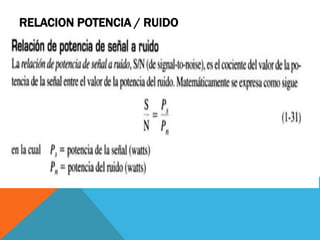

RELACION POTENCIA / RUIDO

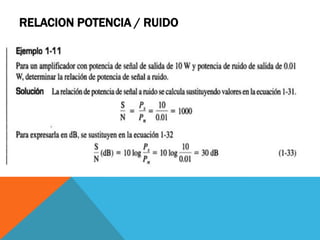

RELACION POTENCIA / RUIDO
RELACION POTENCIA / RUIDO
FACTOR DE RUIDO Y FIGURA DE RUIDO
El factor de Ruido (F) y la figura de ruido(NF) SON CIFRAS DE MÉRITO PARA
INDICAR CUANDO SE DETERIORA LA RELACION SEÑAL A RUIDO CUANDO
UNA SEÑAL PASAA TRAVES DE UN CIRCUITO O UNA SERIE DE CIRCUITOS.
El factor de ruido (F) no es mas que la relación entre la potencia de la señal a ruido de la
entrada con respecto a la potencia de la señal a ruido de la salida:
( S/N)e
F= ----------------------
( S/N)s

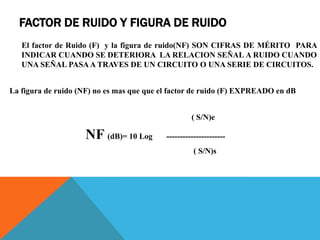

FACTOR DE RUIDO Y FIGURA DE RUIDO
El factor de Ruido (F) y la figura de ruido(NF) SON CIFRAS DE MÉRITO PARA
INDICAR CUANDO SE DETERIORA LA RELACION SEÑAL A RUIDO CUANDO
UNA SEÑAL PASAA TRAVES DE UN CIRCUITO O UNA SERIE DE CIRCUITOS.
La figura de ruido (NF) no es mas que que el factor de ruido (F) EXPREADO en dB
( S/N)e
NF (dB)= 10 Log ----------------------
( S/N)s
FACTOR DE RUIDO Y FIGURA DE RUIDO
FACTOR DE RUIDO Y FIGURA DE RUIDO
FACTOR DE RUIDO Y FIGURA DE RUIDO
FACTOR DE RUIDO Y FIGURA DE RUIDO
FORMULA DE FRIIS
La Fórmula de Friis o Forma de Friis, llamada así por el ingeniero eléctrico danés-
estadounidense Harald T. Friis, se refiere a una de dos fórmulas utilizadas en Ingeniería de
Telecomunicaciones para calcular la relación señal/ruido de una modulación QPSK. Una
hace referencia al factor de ruido y la otra a la Ganancia directiva de la antena.
Fórmula de Friis para el factor de ruido.
La fórmula de Friis se utiliza para calcular el factor de ruido total de etapas en serie, cada
una con sus respectivas perdidas y sus respectivas oscilaciones. El factor de ruido total
puede ser utilizado posteriormente para calcular la figura de ganancia total. El factor de
ruido total se calcula mediante la siguiente fórmula:
Donde y son el factor de ruido y la ganancia en potencia disponible,
respectivamente, de la enésima etapa. Nótese que ambas magnitudes se expresan como
razones, no como decibelios.
Donde es el factor de ruido total de las etapas subsecuentes. De acuerdo a la
ecuación, la figura de ruido total, , es dominada por la figura de ruido del
amplificador de bajo ruido, , si la ganancia es lo suficientemente alta.
FORMULA DE FRIIS
FORMULA DE FRIIS
