Fases para la creación de una base de datos

FASES PARA LA
CREACIÓN DE UNA BASE DE
DATOS
Bagua Grande ,Abril 2016

ANÁLISIS DE REQUERIMIENTOS
LA FASE DE ANÁLISIS DE REQUERIMIENTO TRATA DE CONOCER
LAS EXPECTATIVAS DEL USUARIO SOBRE LA BASE DE DATOS. PARA
ELLO, SE IDENTIFICAN LOS GRUPOS DE USUARIOS REALES Y
POSIBLES Y LAS ÁREAS DE APLICACIÓN, SE REVISA LA
DOCUMENTACIÓN EXISTENTE, SE ANALIZA EL ENTORNO
OPERATIVO Y LOS REQUERIMIENTOS DE PROCESADO, Y SE
REALIZAN ENTREVISTAS Y CUESTIONARIOS CON LOS USUARIOS.

 Identificación de usuarios
responsables:
Es necesario identificar los usuarios y aplicaciones que van a interactuar con el sistema.
Alta dirección:
Objetivos y metas corporativas.
Visión de funciones importantes.
Evolución futura.
Mandos intermedios:
Objetivos detallados.
Identificar usuarios intermedios
Usuarios operacionales:
Requerimientos detallados.
Procedimientos.
Informes.

DISEÑO CONCEPTUAL
LA FASE DE DISEÑO CONCEPTUAL SE SUBDIVIDE EN OTRAS DOS. LA PRIMERA
FASE CORRESPONDE AL DISEÑO DEL ESQUEMA CONCEPTUAL, ESQUEMA DE
ESPECIFICACIÓN DEL MODELO DE DATOS A ALTO NIVEL, INDEPENDIENTE DE
CUALQUIER SGBD, QUE NO PUEDE UTILIZARSE PARA IMPLEMENTAR
DIRECTAMENTE LA ESTRUCTURA DE LA BASE DE DATOS. LA SEGUNDA FASE
CORRESPONDE AL DISEÑO DE TRANSACCIONES, ES DECIR, A AQUELLAS
APLICACIONES QUE VAN A MANIPULAR DATOS CONTENIDOS EN LA BASE DE
DATOS. SE SUELEN IDENTIFICAR MEDIANTE EL ESTUDIO DE LAS ENTRADAS Y
SALIDAS DE DATOS Y SU COMPORTAMIENTO FUNCIONAL.

ENFOQUES PARA EL DISEÑO CONCEPTUAL
1. ENFOQUE CENTRALIZADO
♦ COMBINAR LOS REQUERIMIENTOS DE LOS DISTINTOS GRUPOS ANTES DE INICIAR EL
DISEÑO DEL EC (ENFOQUE CONCEPTUAL).
SOBRE DICHO ESQUEMA SE ESPECIFICARÁN LOS ESQUEMAS EXTERNOS (EE)
2. ENFOQUE DE INTEGRACIÓN DE VISTAS
SE CREA UN ESQUEMA PARA CADA GRUPO DE USUARIOS
⇒ INTEGRACIÓN DE VISTAS
⇒ LAS VISTAS INDIVIDUALES SERÁN LOS ESQUEMAS EXTERNOS
INTEGRACIÓN DE VISTAS (ESQUEMAS)
♦ RESOLUCIÓN DE CONFLICTOS.
♦ ANÁLISIS DE REDUNDANCIAS.

DISEÑO LÓGICO
 EL DISEÑO LÓGICO ES EL PROCESO DE CONSTRUIR UN ESQUEMA DE LA
INFORMACIÓN QUE UTILIZA LA EMPRESA, BASÁNDOSE EN UN MODELO CONCEPTUAL
DE BASE DE DATOS ESPECÍFICO, INDEPENDIENTE DEL SGBD CONCRETO QUE VAYA A
UTILIZAR (SALVO EN EL MODELO) Y DE CUALQUIER OTRA CONSIDERACIÓN FÍSICA.
 EL ESQUEMA LÓGICO ES UNA FUENTE DE INFORMACIÓN PARA EL DISEÑO FÍSICO. ADEMÁS,
JUEGA UN PAPEL IMPORTANTE DURANTE LA ETAPA DE MANTENIMIENTO DEL SISTEMA, YA
QUE PERMITE QUE LOS FUTUROS CAMBIOS QUE SE REALICEN SOBRE LOS PROGRAMAS DE
APLICACIÓN O SOBRE LOS DATOS.
 EL OBJETIVO DEL DISEÑO LÓGICO ES TRANSFORMAR EL ESQUEMA GENÉRICO Y CONCEPTUAL
EN UN MODELO DE DATOS DETERMINADO PARA UN SISTEMA DE GESTIÓN DE BASES DE
DATOS DETERMINADO

♦ DISEÑOS LÓGICOS
Diseño lógico estándar:
⇒Será necesario haber elegido el modelo de datos, pero sin restricciones
ligadas a ningún producto comercial.
Diseño lógico específico.
⇒ Se elabora el esquema lógico específico (ELE) que será descrito en el
lenguaje de definición de datos del producto comercial elegido.

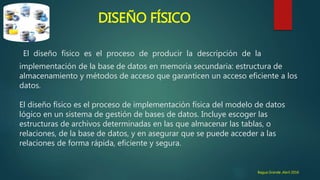

DISEÑO FÍSICO
El diseño físico es el proceso de producir la descripción de la
implementación de la base de datos en memoria secundaria: estructura de
almacenamiento y métodos de acceso que garanticen un acceso eficiente a los
datos.
El diseño físico es el proceso de implementación física del modelo de datos
lógico en un sistema de gestión de bases de datos. Incluye escoger las
estructuras de archivos determinadas en las que almacenar las tablas, o
relaciones, de la base de datos, y en asegurar que se puede acceder a las
relaciones de forma rápida, eficiente y segura.

EJEMPLOS
CONTENIDOS: Según su contenido pueden ser muy variables ya que pueden
contener datos bibliográficos donde se puede encontrar junto con la publicación, el
nombre de su autor, la fecha de esa publicación con su título y la edición.
MODELOS: Los modelos son abstracciones, no objetos físicos pero que a partir
de ellos se puede implementar un buen sistema de bases de datos que se refieren a
conceptos matemáticos y a algoritmos.


VARIABILIDAD: Dentro de la variabilidad nos encontramos con:
Estáticas, solo de lectura que se utilizan para guardar datos históricos a
utilizar para el estudio del comportamiento de varios datos en un
determinado tiempo, para la toma de decisiones, para proyecciones.
CONCEPTOS:
Dentro de los conceptos básicos nos encontramos con:
Los campos como unidad de referencia
Los registros como conjuntos de campos
El archivo como conjuntos de registros.

EJEMPLO PRÁCTICO
Un aficionado a la música decide automatizar la administración de
su colección pues empieza a ser muy grande los datos a
considerar son los siguientes:
El título de volumen es único
Cada libro tiene un único tipo de soporte que puede ser DVD o
CD
Varios títulos pueden ser de un mismo grupo o cantante
También se conoce el estante donde está ubicado el título de la
música
Además se conocen las canciones de cada título, no existiendo en
un título dos canciones con el mismo nombre

Titulo Soporte grupo Cantante Estante Música
Mi amorcito CD 5 Juan 02 Pop
La escobita DVD Marisol y la magia
del norte
Marisol 03 Cumbia
En cambio no CD Laura Pausini Laura 06 Baladas
Lárgate CD Hnos.Yai pen Cristian 07 cumbia
1° FORMA
NORMAL

2° FORMA NORMAL
Música
ID música Titulo Genero Soporte Autor Duración
L0001 mi corazoncito Pop CD Juan 00:03:30
L0002 La escobita Cumbia DVD Marisol 00:04:00
L0003 En cambio no Baladas CD Laura 00:05:16
L0004 lárgate cumbia CD Cristian 00:07:10

cantante
ID cantante Nombre Apellido
J0001 Juan Huamán
J0002 Marisol Días
J0003 Laura Pausini
J0004 Cristian Pérez

Grupo
ID grupo nombre N° de integrantes origen
H0001 5 06 Perú
H0002 Laura pausini 08 Perú
H0003 Marisol la magia del norte 10 Italia
H0004 HnosYaipen 05 Perú

Estante
ID estante casillas modelo material
K0001 50 Cuadrado Madera
K0002 100 Cuadrado Metal
K0003 150 Rectángulo Fierro
K0004 40 Rectángulo madera

Música
ID música
Titulo
Genero
Soporte
Autor
duración
Cantante
DNI
Nombre
Apellido
Grupo
ID grupo
Nombre
N° de
integran
tes
origenEstante
ID estante
N° de
casillas
Modelo
Material
