Curso conato

ESCUELA NACIONAL DE PROTECCIÓN CIVIL
Marzo 2015

Nociones Básicas
de Prevención de
Conato de Fuego

Objetivo del curso
Este curso tiene como objetivo adquirir las nociones básicas para
identificar las causas que dan origen a un incendio, la activación de
los protocolos de seguridad y los procedimientos para la evacuación
del personal.

Temas
Teoría de la combustión
1.1 Conceptos relacionados con el fuego.
1.2 ¿Cómo se origina el fuego?
1.3 Propiedades físico–químicas de los combustibles.
1.4 Fuentes de ignición.
1.5 Tipos de fuego y agentes extintores.

Conato o Incendio
FUEGO INCIPIENTE O CONATO. Fuego en su
etapa inicial que puede ser controlado o
extinguido, mediante extintores portátiles,
sistemas fijos contra incendio u otros medios
de supresión convencionales, sin la necesidad
de utilizar ropa y equipo de protección básico
de bombero, tales como: chaquetón, botas,
cascos o equipos de respiración.
En tanto que un INCENDIO es el proceso de
fuego que se propaga de una forma
incontrolada en el tiempo y en el espacio

¿Qué es el Fuego?
Es una REACCIÓN QUÍMICA conocida como combustión, la cual consiste en
una OXIDACIÓN rápida del material combustible con desprendimiento de
energía en forma de luz, calor y gases.
Como puedes ver en la definición de fuego encontramos los términos
reacción química y combustión, de los cuales a continuación daremos una
breve definición.

Reacción química
Proceso por el cual una o más sustancias llamadas reactivos se transforman
en otras sustancias diferentes conocidas como productos de la reacción. Un
ejemplo de reacción química es la que ocurre entre dos reactivos uno líquido y
otro sólido como el agua y el bicarbonato de sodio para formar dióxido de
carbono, es decir, gas.

Combustión
Proceso de oxidación rápida de una sustancia, acompañado de un aumento
de calor y frecuentemente de luz.
combinación química con el oxígeno de la atmósfera y el combustible
teniendo como productos de dióxido de carbono, monóxido de carbono y
agua, junto con otros productos como dióxido de azufre

¿Cómo se origina el fuego?
El “TRIÁNGULO DEL FUEGO”, tiene como propósito explicar las
interrelaciones que se dan entre los tres principales factores que dan origen al
fuego
Combustible
Comburente
Energía de activación

Combustible
Comburente
IMPORTANTE : Para que pueda darse el fenómeno de la combustión,
es preciso que coexistan los tres elementos de este triángulo
( combustible, comburente y energía de activación )
El “TRIÁNGULO DEL FUEGO”,

Combustible
Comburente
Sustancia en Fase Vapor capaz de arder con facilidad.
Ejemplo : carbón, petróleo, diversos tipos de gas y derivados de estos
productos, como la gasolina...

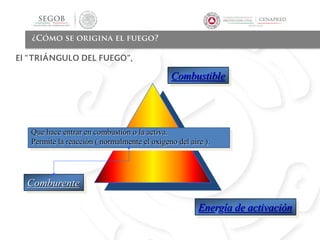

Combustible
Comburente
Que hace entrar en combustión o la activa.
Permite la reacción ( normalmente el oxígeno del aire ).

Combustible
Comburente
Necesaria para iniciar la reacción.

Combustible
Comburente
Reacción en cadena
El ¿TETRAEDRO DEL FUEGO?

Combustible
Comburente
Reacción en cadena
La combustión es una reacción exotérmica, y parte del calor generado permite
que se desarrolle la reacción en el momento siguiente con nueva generación de
calor, y así sucesivamente, es decir, se produce una reacción en cadena que se
agrega a los tres factores del triángulo del fuego. A ellos junto con este cuarto se
les denomina el Tetraedro del Fuego.

Combustible
Comburente
Reacción en cadena
La combustión de la mezcla de combustible y comburente se
mantiene al actuar parte del calor generado como energía de
activación para el instante siguiente.

• Combustibles : Cualquier sustancia capaz de reaccionar de forma rápida
con el oxígeno. Ello sólo ocurre en la fase de gas o vapor.
• Comburente : Cualquier mezcla de gases que contenga suficiente
oxígeno para que se produzca la reacción rápida ( generalmente el aire
que contiene un 21 % de oxígeno ).
• Energía de activación : Calor suficiente para elevar una zona de la
masa de combustible por encima de su temperatura de
autoinflamación.
• Reacción en cadena : La combustión de la mezcla de combustible y
comburente se mantiene al actuar parte del calor generado como
energía de activación para el instante siguiente.
Conceptos Básicos

Incandescencia
Durante el proceso de combustión, se puede presentar el fenómeno conocido
como INCANDESCENCIA, en el cual no necesariamente se produce fuego o
flama.
Se observa al calentar ligeramente un material combustible en estado sólido
como el carbón y ponerlo en contacto con el oxígeno del aire, el material se
oxida produciendo una luz brillante y calor, sin embargo, no hay fuego. ¿Por
qué?

cuatro estados de agregación: sólido, líquido, gaseoso y
plasma

PROPIEDADES FISICOQUÍMICAS DE LOS MATERIALES
COMBUSTIBLES
El PUNTO DE INFLAMACIÓN O FLASH POINT de un
material volátil es la temperatura más baja a la que se
puede vaporizar para formar una mezcla inflamable en el aire.
sin que estos sean suficientes para sostener una combustión.
El FIREPOINT nos indica la temperatura a partir de la cual el
calor de la combustión (una vez encendido) es capaz de
producir más vapor para de sostener el ciclo de combustión.
LA PRESIÓN DE VAPOR se mide en unidades de presión, tales
como pascales. Cuanto mayor sea la presión de vapor de una
sustancia, más volátil será la sustancia y por lo tanto es la más
probable que el vapor será emitido.

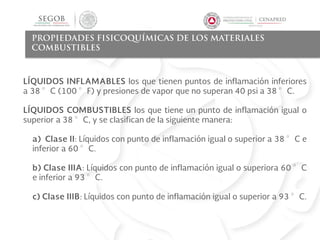

COMBUSTIBLES
LÍQUIDOS INFLAMABLES los que tienen puntos de inflamación inferiores
a 38 °C (100 °F) y presiones de vapor que no superan 40 psi a 38 °C.
LÍQUIDOS COMBUSTIBLES los que tiene un punto de inflamación igual o
superior a 38 °C, y se clasifican de la siguiente manera:
a) Clase II: Líquidos con punto de inflamación igual o superior a 38 °C e
inferior a 60 °C.
b) Clase IIIA: Líquidos con punto de inflamación igual o superiora 60 °C
e inferior a 93 °C.
c) Clase IIIB: Líquidos con punto de inflamación igual o superior a 93 °C.

COMBUSTIBLES
Límites de explosividad o inflamabilidad. El menor porcentaje de
concentración en que puede ocurrir la explosión, se denomina límite inferior y
el mayor porcentaje de la concentración se le llama límite superior.
Si una mezcla dentro de esos límites se confina y se pone en ignición, se
presenta la explosión. Muchos líquidos inflamables tienen un rango de
explosividad corto. Las mezclas fuera de ese límite o son demasiado “pobres”
o bien demasiado “ricas” para explotar.

COMBUSTIBLES
PESO ESPECÍFICO.- es la relación que existe entre el peso de una sustancia
sólida o líquida con respecto al agua, puesto que el peso del agua es igual a 1,
un líquido con un peso específico menor que 1 flotará en el agua (a menos
que sea soluble en ella). Un peso específico superior a 1 significa que el agua
flotará sobre el líquido, ejemplos:
DIESEL 0.86
GASOLINA 0.75
ALCOHOL 0.79
BUTANO 0.58
Jarabe de Maíz
Detergente Líquido
Agua Coloreada
Aceite
Alcohol coloreado
P. e. < 1.0
P. e. = 1.0
P. e. > 1.0

COMBUSTIBLES
DENSIDAD ESPECÍFICA DEL VAPOR.- Es la relación que existe entre el peso
del vapor de un combustible y el peso del aire, dándole siempre al aire el valor
de 1 con una presión y temperatura ambiente normal. De esta forma cuando
el vapor de cualquier combustible tenga una densidad de vapor mayor de 1,
es más pesado que el aire y se mantendrá siempre en la parte inferior,
ejemplo:
GASOLINA 3.40
DIESEL 3.75
ACETILENO 0.90
ÁCIDO SULFHÍDRICO 1.19
BUTANO 2.01

Fuentes de ignición o Energía de Activación
FLAMA ABIERTA.- La tenemos en los quemadores tanto de piso como
elevados, en los calentadores de los hogares, en calderas, sopletes,
encendedores y cerillos etc.
CHISPAS ELÉCTRICAS.- Ocasionadas por un tablero eléctrico, contacto o
apagador eléctrico, por el arco de la soldadura eléctrica, cables o terminales.
flojos, pelados o rotos.

RAYO ELÉCTRICO.- Provocado por las tormentas eléctricas.
RAYOS SOLARES.- Es una de las fuentes de calor más común en
nuestro entorno, también puede hacerse fuego usando una lente o lupa,
un reflector curvo o el fondo de una botella para concentrar los rayos del
sol sobre el material combustible. Incluso en determinadas condiciones
una gota de agua sobre un pastizal seco podría servir como lupa.

FRICCIÓN O IMPACTO.- Pueden generar chispas con la suficiente energía
para iniciar la combustión. Este tipo de chispas se produce al golpear o
friccionar metales, principalmente cuando utilizamos herramientas de golpe.
CORRIENTE ELÉCTRICA.- Los circuitos eléctricos están expuestos al flujo
de corriente de acuerdo al calibre del cable, estos al sobrecargarse con varios
equipos al mismo tiempo y no tener considerado dicho calibre tiende a
calentarse y puede llegar a prender el forro protector del cable.

ELECTRICIDAD ESTÁTICA.- Al fluir líquidos y gases por tuberías y
equipos, generan energía estática que se va acumulando hasta llegar a
cantidades tales que al momento de aterrizarse produzcan descargas
eléctricas, generando chispas que llegan a alcanzar temperaturas de
hasta 350 °C.

COMPRESIÓN.- Al comprimir el aire dentro de un espacio vacío se
incrementa la temperatura hasta alcanzar el punto de ignición, por ejemplo:
los motores diesel.
COMBUSTIÓN ESPONTÁNEA.- Es el resultado de una reacción química,
rápida o lenta, que sufren los materiales independientemente de cualquier
fuente de calor externa. La combustión espontánea ocurre a través de un
ciclo de oxidación, mismo que genera calor lentamente en su inicio.

La propagación del calor
El calor es una forma de energía que se transfiere de un objeto a una
temperatura más alta a aquellos objetos que tienen una temperatura más
baja.
A continuación te describiremos las formas de transmisión de calor más
probables que pueden presentarse durante o para dar origen a un incendio

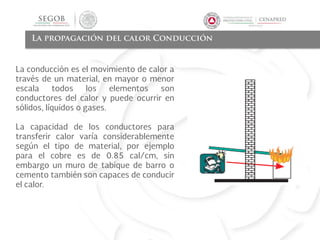

La propagación del calor Conducción
La conducción es el movimiento de calor a
través de un material, en mayor o menor
escala todos los elementos son
conductores del calor y puede ocurrir en
sólidos, líquidos o gases.
La capacidad de los conductores para
transferir calor varía considerablemente
según el tipo de material, por ejemplo
para el cobre es de 0.85 cal/cm, sin
embargo un muro de tabique de barro o
cemento también son capaces de conducir
el calor.

La propagación del calor Convección
La convección es la causa más común de propagación de un incendio dentro
de los edificios y estructuras. En la figura se puede observar como durante un
incendio los gases calientes y vapores (humo y aire caliente) se elevan
verticalmente a través de escaleras, huecos de ascensores y elevadores de
servicio al nivel más alto, entre mayor y más caliente sea un incendio, más
rápido y más caliente ascenderá.

La propagación del calor por Radiación
La radiación es otra forma de energía térmica que se transfiere en forma de
ondas electromagnéticas, calentando los sólidos y líquidos (pero no los
gases) que encuentra a su paso. Los rayos de calor por radiación viajan en
forma directa y en todas direcciones, no requiere ningún contacto entre los
cuerpos y se mueven independientemente de cualquier material en el espacio
intermedio

Tipos de Fuego
De acuerdo con la NORMA Oficial Mexicana NOM-002-STPS-2010,
publicada en el DIARIO OFICIAL el jueves 9 de diciembre de 2010 (Primera
Sección) los fuegos se clasifican de la siguiente manera, tomando en cuenta
los materiales combustibles:
Fuego clase A:
Fuego clase B:
Fuego clase C:
Fuego clase D:
Fuego clase K:

Tipos de Fuego a
Los incendios de la clase “A” son los que ocurren en general en materiales que
se encuentran en ese estado físico sólido tales como madera, papel, cartón y
diversos plásticos, los neumáticos, las telas y otros combustibles sólidos
ordinarios como trapo, viruta, papel, basura, etc. Cuando se produce un
fuego al quemarse el material sólido, se agrieta, produce cenizas y brazas.

Tipos de Fuego b
Los incendios clase “B” son aquellos que se producen en la mezcla de un gas,
como gasolina, aceite, combustible y productos derivados del petróleo así
como también gases como el butano, propano, etc., con el aire; o bien, de la
mezcla de los vapores que se desprenden de la superficie de los líquidos
inflamables, como la gasolina, aceites, grasas, solventes, etc.

Tipos de Fuego C
Los incendios tipo “C” son aquellos que involucran algún equipo eléctrico
energizado por ejemplo: electrodoméstico de cocina, computadoras,
televisores u otros tipos de equipos eléctricos

Tipos de Fuego D
Los incendios clase “D” son los que se presentan en cierto tipo de metales
combustibles, tales como polvoso virutas de aleaciones de metales livianos
como el magnesio, titanio, sodio, litio, potasio, aluminio, o zinc en polvo

Tipos de Fuego K
Los incendios clase “K” recientemente registrados por la NFPA son los
generados con aceites vegetales, grasas, cochambre etc., encontrándose
comúnmente en aparatos de cocinas domésticas o comerciales. Su símbolo
es una letra K y su pictograma es una sartén en llamas. El agente extintor es
acetato de potasio.

Desarrollo de incendio
De manera general los incendios se originan por una fuente de ignición de
tamaño aparentemente insignificante, pero al paso de los segundos o
minutos de originado, el incendio que inició como un conato, ahora se ha
propagado y es declarado como un incendio.

En la primera etapa de inducción se comienza a liberar al ambiente una
cantidad de energía calorífica en forma lenta; existe buena cantidad de
oxígeno y la temperatura oscila cercana de los 38°C, se produce vapor de
agua (H2O), bióxido de carbono (CO2),monóxido de carbono (CO), pequeñas
cantidades de bióxido de azufre (SO2) y otros gases.

Durante esta etapa de crecimiento o combustión libre, las condiciones del
ambiente dentro de las instalaciones comienzan a ser difíciles para la
subsistencia de la vida humana, pues la temperatura comienza a elevarse
rápidamente, llegando en algunos ambientes a los 700 °C en las partes
superiores (techo y partes cercanas) y comienza también a disminuir la
presencia de oxígeno en el aire.

En la tercera etapa el fuego se ha desarrollado totalmente, las reacciones no
son tan rápidas como en la etapa de crecimiento, el fuego sigue ardiendo
violentamente consumiendo las fuentes de suministro de oxígeno y
combustible disponibles. Esta etapa se caracteriza por llamas masivas y a
muy altas temperaturas (por encima de 300° C). De hecho, es en este
momento que el fuego se controla no por la cantidad de combustible que
tiene que quemar sino por la demanda de oxígeno que se tiene que alimentar.

Por último la etapa de decadencia, donde después de haber consumido todo
el combustible disponible el fuego se apaga y se extingue con el tiempo, de
forma natural cuando no hay más oxígeno o combustible para apoyar el
proceso de combustión.
Como ejemplo de desarrollo de un incendio de propone ver el video
https://youtu.be/bewbcSoDkYw

Fenómenos especiales asociados con el fuego
Durante el desarrollo del incendio se presentan otros fenómenos, los cuales
pueden desarrollarse entre los primeros 3 y 10 minutos del conato, por lo que
considerando el alcance de este curso si en determinado momento se
pretendiera atacar el fuego con extintores portátiles, se debe tener por lo
menos las mínimas nociones de la etapa del fuego y de los posibles peligros
atribuidos a los fenómenos que se pueden presentar.
A continuación se describirán brevemente los principales fenómenos que se
pudieran presentar durante un incendio.
• Pirolisis
• Combustión súbita generalizada o Flashover
• Explosión de humo o Backdraft

Pirolisis
En estricto sentido la literatura nos indica que la pirolisis es la descomposición
de una molécula orgánica por al ser sometida a altas temperaturas (calor) en
ausencia de oxígeno.
Se considera como la descomposición de las sustancias que se les aplique
calor, (excepto vidrio y metal) las cuales pasan de un estado sólido o líquido
al estado vapor.

Para observar la intensidad y rapidez de propagación y como ejemplo de una
combustión Súbita generalizada se propone ver el siguiente video
https://youtu.be/BtMmymOxdjc
• Combustión súbita generalizada o Flashover
Para observar la intensidad y rapidez de
propagación y como ejemplo de una
combustión Súbita generalizada se propone
ver el siguiente video

Explosión de humo o Backdraft
https://youtu.be/JdEI7g2i1ZU
Para observar el fenómeno de Explosión de humo o Backdraft se propone
atención a partir los 12.39 min del siguiente video

Se propone ver el siguiente video como un ejemplo de la acumulación de gas LP en
una instalación comercial y una atención incorrecta puede terminar en tragedia.
Se recomienda ver este video como preámbulo a el tema medidas de prevención.
Acumulación de Gas y explosión
http://www.dinamica.tv/videos

MEDIDAS DE PREVENCIÓN
AGENTES CAUSANTES
Alguna vez te has preguntado, ¿cómo se originan los accidentes?
Es muy probable que tus respuestas estén relacionadas con :
• repetición de actos inseguros de las personas
• Condiciones riesgosas permanentes en los lugares en que se trabaja,
se transita o se vive

MEDIDAS DE PREVENCIÓN
AGENTES CAUSANTES
Algo que no debes olvidar es que los incendios no son obra de la casualidad o
de la mala suerte. En este sentido el término incendio accidental se refiere a
todos los incendios que no sean los que se han iniciado de forma deliberada o
maliciosamente.
Ante ello, como primera medida de prevención debes tener en cuenta que:
•Todo incendio tiene una causa que lo origina, ya sea de manera directa o
inmediata
•Los incendios se pueden prevenir si primero se establecen las causas que lo
producen.

Factores que se consideran para la prevención un
incendio
Actividad a evaluar
Paso 1
Estudiar la vulnerabilidad del edificio externa e internamente
Paso 2
Identificar los riesgos de incendio:
a) Todas las posibles fuentes de ignición
b) Los líquidos y gases inflamables, materiales combustibles (incluidos los desperdicios), los muebles o
mobiliario y los elementos combustibles de la estructura.
c) Las características estructurales que podrían conducir a la propagación del fuego
Paso 3
Identificar las personas que podrían provocar incendios deliberadamente: intrusos, los visitantes y los
miembros del personal. Ten en cuenta también las personas que podrían verse afectadas.
Paso 4
Eliminar, controlar o evitar la amenaza
Paso 5
Considerar si la seguridad existente disposiciones es adecuada o necesita mejoras.
Paso 6
Considera si las disposiciones de seguridad contra incendios vigente es adecuada o necesita mejoras
Paso 7
Asignar la categoría de riesgo y registrar los hallazgos
Paso 8
Preparar un plan de continuidad de operaciones
Paso 9
Llevar a cabo una revisión periódica de la evaluación

Condiciones de seguridad-Prevención y protección
contra incendios
CAPITULO 7 de la “NORMA Oficial Mexicana NOM-002-STPS-2010
•Clasificar el riesgo de incendio del centro de trabajo o por áreas que lo
integran, tales como plantas, edificios o niveles.
•Contar con un croquis, plano o mapa general del centro de trabajo, o por
áreas que lo integran, actualizado y colocado en los principales lugares de
entrada, tránsito, reunión o puntos comunes de estancia o servicios para los
trabajadores
•Elaborar un programa anual de revisión mensual de los extintores, y vigilar
que los extintores cumplan con las condiciones de operación

contra incendios
•Contar con el registro de los resultados de la revisión mensual a los
extintores
•Establecer y dar seguimiento a un programa anual de revisión y pruebas a
los equipos contra incendio, a los medios de detección y, en su caso, a las
alarmas de incendio y sistemas fijos contra incendio
•Establecer y dar seguimiento a un programa anual de revisión a las
instalaciones eléctricas de las áreas del centro de trabajo, con énfasis en
aquellas clasificadas como de riesgo de incendio alto

contra incendios
• Establecer y dar seguimiento a un programa anual de revisión a las
instalaciones de gas licuado de petróleo y/o natural, a fin de identificar y
corregir condiciones inseguras que puedan existir.
• Contar, en su caso, con la señalización que prohíba fumar, generar flama
abierta o chispas e introducir objetos incandescentes, cerillos, cigarrillos o, en
su caso, utilizar teléfonos celulares, aparatos de radiocomunicación, u otros
que puedan provocar ignición por no ser intrínsecamente seguros, en las
áreas en donde se produzcan, almacenen o manejen materiales inflamables o
explosivos. Dicha señalización deberá cumplir con lo establecido por la NOM-
026-STPS-2008 o la NOM-003-SEGOB-2002, o las que las sustituyan.

contra incendios
• Contar con las medidas o procedimientos de seguridad, para el uso de
equipos de calefacción, calentadores, hornos, parrillas u otras fuentes de
calor, en las áreas donde existan materiales inflamables o explosivos, y
supervisar que se cumplan.
• Prohibir y evitar que se almacenen materiales o coloquen objetos que
obstruyan e interfieran el acceso al equipo contra incendio o a los dispositivos
de alarma de incendio o activación manual de los sistemas fijos contra
incendio.
• Contar con rutas de evacuación, salidas normales y/o de
emergencia que estén señalizadas en lugares visibles, de
conformidad con lo dispuesto por la NOM-026-STPS-2008 o la
NOM-003-SEGOB-2002, o las que las sustituyan

Clasificación del Riesgo de Incendio NOM 002 STPS

distribución de extintores NOM 002 STPS
A partir de la clasificación del riesgo de incendio:
Ordinario o Alto en el centro de trabajo
a) Contar con extintores conforme a la clase de fuego que se pueda presentar;
b) Colocar al menos un extintor por cada 300 metros cuadrados de superficie o fracción, si el
grado de riesgo es ordinario;
c) Colocar al menos un extintor por cada 200 metros cuadrados de superficie o fracción, si el
grado de riesgo es alto;
d) No exceder las distancias máximas de recorrido que se indican en la Tabla por clase de fuego,
para acceder a cualquier extintor, tomando en cuenta las vueltas y rodeos necesarios

distribución de extintores NOM 002 STPS
A partir de la clasificación del riesgo de incendio:
Ordinario o Alto en el centro de trabajo
a) Contar con extintores conforme a la clase de fuego que se pueda presentar;
b) Colocar al menos un extintor por cada 300 metros cuadrados de superficie o fracción, si el grado de riesgo es ordinario;
c) Colocar al menos un extintor por cada 200 metros cuadrados de superficie o fracción, si el grado de riesgo es alto;
d) No exceder las distancias máximas de recorrido que se indican en la Tabla por clase de fuego, para acceder a cualquier extintor, tomando en cuenta las vueltas y rodeos necesarios
e) Los centros de trabajo o áreas que cuentan con sistemas automáticos de supresión, podrán
contar hasta con la mitad del número requerido de extintores que correspondan, de acuerdo con
lo señalado en los incisos b) y c), siempre y cuando tengan una capacidad nominal de al menos
seis kilogramos o nueve litros;
f) Colocarlos a una altura no mayor de 1.50 m, medidos desde el nivel del piso hasta la parte más
alta del extintor
d) Protegerlos de daños y de las condiciones ambientales que puedan afectar su funcionamiento

Detectores y Alarmas
El propósito y objetivo de los detectores y sistemas de alarmas es aprovechar
los valiosos instantes iniciales, en los cuales se puede controlar un incendio.
Los arreglos apropiados y razonables para la detección de incendios y dar la
alarma, son un elemento esencial, además que nos permiten asegurar que las
personas puedan evacuar con seguridad.

Detectores De acuerdo con la NOM 002STPS
Los detectores de incendio se clasifican en:
a) Humo
b) Calor
c) Gases de combustión
d) Flama
e) Otros tipos que identifican algún indicador de fuego

Tipos de detección automática de incendios y sistemas de
alarma
Tipo
Propósito Dónde se instala el sistema de
detección
Sistema Manual Proporcionar un medio de comunicación manualmente la
presencia de un incendio
Pequeñas instalaciones de bajo
riesgo
Sistemas de detección de incendios diseñados para la protección de la vida
Automático Aviso más temprano posible de fuego, a fin de lograr el
tiempo disponible para el escape más largo
A lo largo de todas las áreas del
edificio
Automático La alerta temprana de incendios en determinadas áreas
de nivel de peligro de incendio y/o de alto riesgo de
incendio
Instalado sólo en partes definidas
del edificio
Automático Para dar un aviso de incendio en una fase
suficientemente temprana para que todos los ocupantes,
con excepción los de la habitación donde se originó el
fuego, para escapar con seguridad.
Instalado sólo en partes definidas
de la construcción
Automático Proporcionar la advertencia de humo dentro de las vías
de evacuación
Las partes de las vías de escape
que comprende las zonas de
circulación y los espacios de
circulación
Automático Ubicación de los detectores está diseñado para satisfacer
un objetivo de seguridad específico de fuego (diferente a
los señalados)
Áreas protegidas especificas
Sistemas que se proporcionan para la protección de la propiedad
Automático Para reducir al mínimo el tiempo entre el encendido y la
llegada de los bomberos
A lo largo de todas las áreas del
edificio
Automático La alerta temprana en las zonas en las que el riesgo a la
propiedad o la continuidad del negocio del fuego es alta
En ciertas épocas del edificio

Medidas de prevencion antes de alarma
– Contar con un listado actualizado de las personas que trabajan en el sector
a su cargo, y controlar que exista otro en un lugar previamente asignado.
– Tener definido qué personas evacuarán, papeles, documentos de
importancia de la empresa, vehículos que se encuentren estacionados
durante la emergencia, etc.
– Tener determinada(s) las zonas de seguridad

Que hacer cuando suene la alarma
 Marcar el teléfono de emergencia y notificarla.
 Tranquilizar al personal en caso de conato de fuego.
 Indicar que no deben correr y regresar por ningún motivo al inmueble.
 Deben ser dirigidos por la(s) salida(s) de emergencia hacia una zona de seguridad asignada
cuando se ordene la evacuación, o en dirección a un lugar seguro dentro del recinto de la
empresa, según se decida. En ambos casos, se deberá llevar un listado de las personas.
 En caso de humo, desplazar al personal agachado tan cerca del suelo como sea posible.
 Se recomienda que el personal se provea de una toalla, o prenda similar, mojada para cubrir su
boca y nariz. Esto ayudará a enfriar y filtrar los gases.
 Uno de los y las integrantes designados deberá verificar que todo el personal haya evacuado,
haciendo una rápida revisión de los lugares a cargo y cerrando a su salida la puerta, sin poner
llave.
 Dar prioridad a la evacuación a las personas con mayor exposición al riesgo, como niñas/os,
adultas/os mayores, discapacitadas/os y mujeres embarazadas.
 Comunicar a él o la Coordinador/a General que el lugar ha sido evacuado.
 Solicitar ayuda en caso de que existan heridas/os.
 Verificar en la zona de seguridad, pasando lista, de tal forma que se encuentre todo el personal
que estaba presente al iniciar la evacuación, informando de esto a él o la Coordinador/a
General.

Se propone ver el video Procedimiento critico para protección contra incendio
(hasta el min 3.45) , como un ejemplo de un Plan de Emergencia
El resto del video apoya a comprender las técnicas de ataque de conato de fuego .
Ejemplo de planes de emergencia
https://youtu.be/NbnT6NqWI7c

La falta o eliminación de uno de los elementos que intervienen en la
combustión dará lugar a la extinción del fuego.
ENFRIAMIENTO
SOFOCACIÓN
DESALIMENTACIÓNINHIBICIÓN
Mecanismos de extinción

Sofocación :
Eliminar el comburente ( oxígeno ) de la combustión.
Esto se obtiene impidiendo que los vapores combustibles se
pongan en contacto con el oxígeno del aire.
comburente
combustible
calor

Rotura de reacción en cadena o inhibición :
Consiste en interponer elementos catalizadores que
impidan la transmisión del calor de unas partículas a otras
del combustible.

Desalimentación :
Eliminación del elemento combustible.
comburentecombustible
calor

Enfriamiento :
Consiste en eliminar el calor para reducir la temperatura del
combustible, a un punto en el que no deje escapar suficientes vapores
para obtener una mezcla de combustión en la zona de fuego.
comburentecombustible
calor

Agente extintor
Agua
El agua como agente extintor actúa disminuyendo la temperatura por debajo
de la ignición.
Los extintores de agua bajo presión son diseñados para proteger áreas que
contienen riesgos de fuego Clase A (combustibles sólidos).
Aplicaciones típicas: Carpinterías, industrias de muebles, aserraderos,
depósitos, hospitales, etc.

Agente extintor
Espuma
Los extintores de espuma además de bajar la temperatura aíslan la
superficie en llamas del oxigeno.
Los extintores de agua con AFFF son diseñados para proteger áreas que
contienen riesgos de fuego Clase A (combustibles sólidos) y Clase B
(combustible líquidos y gaseosos).
Aplicaciones típicas: Industrias químicas, petroleras, laboratorios, comercios
de distribución de productos químicos, transporte, buques, aeronavegación,
etc.

Agente extintor
Dióxido de carbono
Eliminar el oxígeno del tetraedro del fuego creando una atmósfera inerte y disminuye el calor
debido a la baja temperatura del mismo.
Debe usarse únicamente para extinguir fuegos clase B o C.
Son pocos efectivos para fuego clase A.
Los extintores de dióxido de carbono son diseñados para proteger áreas que contienen riesgos
de incendio Clase B (combustibles líquidos y gaseosos) y Clase C (equipos eléctricos energizados).
Aplicaciones típicas: Industrias, equipos eléctricos, viviendas, transporte, escuelas, aviación,
garajes, etc.

AGENTE EXTINTOR
Polvo químico seco
Actúan interrumpiendo la reacción química presente en el fuego. El polvo
químico ABC es el extintor más utilizado en la actualidad y es efectivo para
fuegos clase A, B y C.
En los fuegos clase A actúa enfriando la superficie en llamas ya que se funde,
absorbiendo calor, además crea una barrera entre el oxígeno y el combustible en
llamas.
Los extintores de polvo químico seco son diseñados para proteger áreas que
contienen riesgos de fuego Clase A (combustible sólidos), Clase B (combustibles
líquidos y gaseosos), Clase C (equipos eléctricos energizados).
Existen polvos químicos para fuegos B y C, utilizados generalmente cuando no
existen elementos que producen fuegos de clase A (por ej. En la industria
petrolera).
Aplicaciones típicas: industrias, oficinas, viviendas, transporte, comercios,
escuelas, aviación, grajes, etc.

Agente extintor
Fuegos clase K a base de acetato de Potasio
Estos extintores contienen una solución a base de acetato de potasio, para ser
utilizados en la extinción de fuegos de aceites vegetales no saturados para los que se
requieren un agente extintor que produzca un agente refrigerante y que reaccione con
el aceite produciendo un efecto de saponificación que sella la superficie aislándola del
oxigeno.
La fina nube vaporizada previene que el aceite salpique, atacando solamente la
superficie del fuego.
Los extintores a base de acetato de potasio para fuegos de clase K fueron creados
para extinguir fuegos de aceites vegetales en freidoras de cocinas comerciales.
Aplicaciones típicas: Restaurantes, cocinas industriales, etc.

Agente extintor
A base de productos halogenados
Actúan, al igual que los extintores a base de polvo, interrumpiendo la
reacción química del triangulo de fuego.
Tienen la ventaja de ser agentes limpios, son aptos para fuegos de las
clases A,B y C.
Los extintores de HCFC 123 bajo presión son diseñados para proteger
áreas que contienen riesgos de fuego clase A (combustibles sólidos),
clase B (combustible líquidos y gaseosos) y clase C (equipos eléctricos
energizados).
Aplicaciones típicas: áreas de computadora, comunicaciones, bibliotecas,
documentos, galerías de arte, laboratorios, etc.

Agente extintor
Polvo para fuegos clase D
Son similares a los a los de químico seco, pero actúan separando el
oxígeno del combustible o eliminando el calor.
Solamente son efectivos para fuegos clase D metales combustibles.

Agente extintor
Agua vaporizada
Los matafuegos de agua pulverizada son diseñados para proteger
todas las áreas que contienen riesgos de fuegos Clase A (combustibles
sólidos) y Clase C (equipos eléctricos energizados) en forma eficiente y
segura.
Tienen una boquilla de salida especialmente diseñada para producir
una salida del agua en forma de niebla, que sumado a que el agente
extintor en agua destilada, lo convierten en un agente extintos que no
conduce la electricidad y además no daña los equipos electrónicos que
no son atacados por el fuego.
Aplicaciones típicas: Servicios aéreos, edificios de departamentos,
bancos museos oficinas, hospitales, centros de computo, industrias
electrónicas, centro de telecomunicaciones, escuelas, supermercados,
etc.

Se utilizan otros agentes extintores, pero su empleo se restringe a ciertas clases de
fuego:
Otros agentes extintores

Proyectada con pala sobre líquidos que se derraman
por el suelo, actúa por sofocación del fuego. Se
utiliza igualmente para tipo de fuego “D” de
magnesio. Es indispensable en los garajes donde se
presenten manchas de gasolina, para impedir su
inflamación.
Arena seca:

Son utilizadas para apagar fuegos que, por ejemplo, hayan
prendido la ropa de alguna persona. Es necesario que estén
fabricadas con fibras naturales y no con fibras sintéticas
Mantas:

Sólo se utilizan en casos muy particulares como en fuegos en
pozos de petróleo, incendios de gran magnitud en ciudades. El
efecto de explosión abate las llamas, pero es necesario luego
actuar con rapidez para evitar que el fuego vuelva a prender.
Explosivos

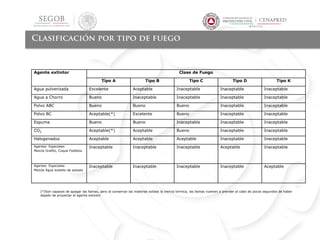

Clasificación por tipo de fuego
Agente extintor Clase de Fuego
Tipo A Tipo B Tipo C Tipo D Tipo K
Agua pulverizada Excelente Aceptable Inaceptable Inaceptable Inaceptable
Agua a Chorro Bueno Inaceptable Inaceptable Inaceptable Inaceptable
Polvo ABC Bueno Bueno Bueno Inaceptable Inaceptable
Polvo BC Aceptable(*) Excelente Bueno Inaceptable Inaceptable
Espuma Bueno Bueno Inaceptable Inaceptable Inaceptable
CO2 Aceptable(*) Aceptable Bueno Inaceptable Inaceptable
Halogenados Aceptable Aceptable Aceptable Inaceptable Inaceptable
Agentes Especiales
Mezcla Grafito, Coque Fosfatos
Inaceptable Inaceptable Inaceptable Aceptable Inaceptable
Agentes Especiales
Mezcla Agua acetato de potasio
Inaceptable Inaceptable Inaceptable Inaceptable Aceptable
(*)Son capaces de apagar las llamas, pero al conservar las materias sólidas la inercia térmica, las llamas vuelven a prender al cabo de pocos segundos de haber
dejado de proyectar el agente extintor

 Extintor
 Agente Extintor
 Agente Impulsor
 Eficacia
Extintor
Es un aparato que contiene un agente
extintor que puede ser proyectado y
dirigido sobre un fuego por la acción
de una presión interna.
Equipos contra incendios “Extintores”
Definiciones

Las partes que componen los extintores portátiles son
1. Cilindro o botella– recipiente donde se almacena el agente extintor.
2. Manómetro – es un indicador de presión en el extintor. Indica cuan lleno o vacío está. Contiene tres secciones a saber; vacío, lleno,
sobrecargado. No todos los extintores tienen este indicador. En los que no tienen manómetro, existen otros medios para determinar
si están llenos o vacíos.
3. Mango – parte metálica fija por la cual se agarra el extintor cuando se utiliza.
4. Palanca – parte por la cual se pone en acción el extintor. Al presionarla se abre la válvula de escape y sale el agente extintor.
5. Pasador de seguridad – metal que fija la palanca y evita que se accione el extintor accidentalmente.
6. Abrazadera o Precinta de seguridad – Se utiliza para evitar que el pasador se salga de lugar. Normalmente, se utiliza como
indicador de si se utilizó o no el extintor.
7. Manguera, boquilla, trompeta o tobera o boquilla (trompeta) tobera – parte por donde sale el agente extintor y con la cual
se guía éste hacia el incendio.
8. Panel de instrucciones – como se ilustra en la figura 3.7b la placa que contiene la información mínima acerca del extintor,
precauciones de uso y cualquier otra información pertinente. Aquí dice el tipo de extintor: A, B, C, AAB, ABC. (Busque el extintor más
cerca de usted y verifique su clasificación).
9. Tarjeta de mantenimiento e inspección – tarjeta atada al extintor, donde se anota la fecha en que se recargó, se inspeccionó y
las iniciales de la persona que lo hizo. Es un Registro de Mantenimiento y Servicio.

Por su movilidad
Portátiles
Sobre ruedas
Fijos
Clasificación de extintores

Por su movilidad
Son aquellos extintores que por su peso pueden ser transportados por una
persona. Se clasifican en : Manuales y Dorsales .
Portátiles
Fijos
Sobre ruedas

Por su movilidad
Portátiles
Aquellos cuyo peso total transportable es inferior o igual a 20 Kg.
Manuales
Fijos
Sobre ruedas

Por su movilidad
Portátiles
Aquellos cuyo peso total transportable es inferior o igual a 30 Kg. Pueden ser
transportados a la espalda de una persona. Frecuentes en incendios forestales.
Dorsales
Fijos
Sobre ruedas

Por su movilidad
Fijos
Son aquellos extintores que no requieren ser transportados ya que son
utilizados como instalaciones automáticas fijas de extinción.
Poseen un sistema de disparo automático ( Sprinkler ).
Portátiles
Sobre ruedas

Por su movilidad
Sobre ruedas
Son aquellos extintores que por su peso no pueden ser transportados a mano
por lo que están dotados de ruedas para su desplazamiento.
Fijos
Portátiles

 Extintor
 Agente Extintor
 Agente Impulsor
 Eficacia
Agente Extintor
Es el producto o productos contenidos
en el extintor y cuya acción sobre el
fuego provoca la extinción.
Definiciones

Por el agente
extintor
En cuanto al agente extintor, los extintores pueden ser de :
CO2
Polvos
químicos
Agua
Hidrocarburos
halogenados

Por el agente
extintor
Agua
Son aquellos cuyo agente extintor es el agua.
Dependiendo del diámetro y forma del orificio de
salida del agua pueden ser :
- de chorro lleno
- pulverizada
Con la finalidad de obtener mejores resultados en la
extinción con este agente extintor es práctica habitual
el uso de aditivos que modifiquen a conveniencia
sus propiedades. Entre ellos se encuentran :
- anticongelantes, espesantes
- agentes humectantes, espuma AFFF.
CO2
Polvos
químicos
Hidrocarburos
halogenados

Por el agente
extintor
Son aquellos extintores cuyo agente extintor es a base
de polvos de diferente formulación química.
Existen dos tipos básicos :
- El polvo químico seco o BC ( bicarbonato sódico,
bicarbonato potásico, cloruro potásico ... ).
- Los polvos químicos polivalentes o ABC ( fosfato
amónico con distintos aditivos ).
Polvos
químicos
CO2
Agua
Hidrocarburos
halogenados

Por el agente
extintor
CO2
Son aquellos extintores cuyo agente extintor es el
anhídrido carbónico ( CO2 ). Son también conocidos
como extintores de nieve carbónica.
Como características diferenciadoras destacan las
siguientes :
- Boquilla de descarga singular, tipo cónica.
- Aunque siempre son de presión incorporada no
llevan manómetro.
- Recipiente de construcción más robusta de lo
habitual ( cilindro ).
Polvos
químicos
Agua
Hidrocarburos
halogenados

Por el agente
extintor
Son aquellos extintores cuyo agente extintor es un
hidrocarburo halogenado derivado del metano
denominado difluorclorobromometano, más conocido
como halón 1211.
Son siempre de presión incorporada.
Hidrocarburos
halogenados
CO2
Polvos
químicos
Agua

 Extintor
 Agente Extintor
 Agente Impulsor
 Eficacia
Agente Impulsor
Es el producto contenido en el extintor que
permite la proyección al exterior del agente
extintor ( aire comprimido, nitrógeno y
anhídrido carbónico son los más usuales ).
Definiciones

Por el sistema de
presurización
Según el procedimiento de expulsión que permite la salida del agente extintor
al exterior los extintores se clasifican en :
Permanentemente
presurizados
Presurizados al
utilizarse

Permanentemente
presurizados
En este grupo se encuentran los extintores cuyo
agente extintor está en contacto permanente con el
agente impulsor. Pueden darse tres variantes :
-
1. Los extintores en los que el agente extintor e
impulsor coinciden, proporcionándose su propia
presión de impulsión ( CO2 ).
2. Los extintores en los que el agente extintor no
proporciona suficiente presión de impulsión por lo
que debe ser ayudado por otro gas que se añade
( agente impulsor ), que debe ser inerte ( agente
extintor halón 1211, agente impulsor nitrógeno seco).
Por el sistema de
presurización

Permanentemente
presurizados
3. Los extintores en los que el agente extintor es un
líquido o un sólido pulverulento y el agente impulsor
es un gas añadido que proporciona la presión de
impulsión ( agente extintor agua, agente impulsor
aire a presión o CO2; agente extintor polvo, agente
impulsor nitrógeno ).
Por el sistema de
presurización

Presurizados al
utilizarse
En este grupo se encuentran los extintores cuyo
agente extintor NO está en contacto permanente con
el agente impulsor. El agente extintor es un líquido
o un sólido pulverulento y el agente impulsor es un
gas que se encuentra almacenado en un botellín
estanco e independiente, que en el momento previo
a su utilización, y a través del accionamiento de una
válvula, se pone en contacto con el agente extintor
proporcionándole la presión de impulsión necesaria
y suficiente.
Por el sistema de
presurización

Dependiendo de la ubicación del botellín que
contiene el agente impulsor, nos encontramos dos
tipos diferentes de extintores :
-
1. De presión adosada interior :
Aquellos los que el agente impulsor se encuentra
almacenado en un botellín independiente ubicado en
el interior del extintor.
-
2. De presión adosada exterior :
Aquellos en los que el agente impulsor se encuentra
almacenado en un botellín independiente ubicado en
el exterior del extintor.Presurizados al
utilizarse
Por el sistema de
presurización

 Extintor
 Agente Extintor
 Agente Impulsor
 Eficacia
Eficacia
Es la capacidad de extinción de un extintor
determinado que se representa por medio de un
número y una letra que están impresos en la
carcasa o recipiente del mismo.
Definiciones

 Extintor
 Agente Extintor
 Agente Impulsor
 Eficacia
La letra define la clase de fuego para la que el
extintor es eficaz, es decir, fuegos clase A,
clase B y clase C.
El número cuantifica el grado de eficacia
extintora en los fuegos de clases A y B.
Definiciones

Capacidad nominal de los extintores de polvo químico
seco, su alcance y tiempos de descarga NOM 002 STPS

Calcificación de los extintores por sus características
NOM 002 STPS
*El uso de los agentes limpios a base de gases halón, se ha venido restringiendo gradualmente hasta que llegue a eliminarse por completo, en
cumplimiento a lo dispuesto por el Protocolo de Montreal1, debido a que son compuestos que dañan la capa de ozono de la atmósfera.
1 Publicado en el Diario Oficial de la Federación de 25 de enero de 1988.

Características de los extintores por su capacidad

SEGÚN SU AGENTE
EXTINTOR
MOVILIDAD
SISTEMA
DE PRESURIZACIÓN
AGUA
Portátiles manuales
• Permanent. Presurizados
• Presión adosada interior
• Presión adosada exterior
Portátiles dorsales • Sin presurizar
POLVOS QUÍMICOS
Portátiles:
- manuales
- sobre ruedas
• Presión adosada interior
• Presión adosada exterior
Fijos • Permanent. Presurizados
CO2
Portátiles:
- manuales
- sobre ruedas
HALONES
Portátiles manuales
Fijos

Ataque de conato de Fuego
 La operación de extintores portátiles juega un papel muy importante en el
resultado de la acción de combatir fuego.
 Si se usa en forma incorrecta un pequeño fuego perfectamente controlable
puede convertirse en un siniestro de grandes proporciones.
 Antes de usar un extintor se debe tener en cuenta que se está manejando
un recipiente a presión, lo cual implica que se tienen que mantener una
serie de precauciones con su manejo.
 En principio puede resultar lento, pero con la práctica se llega a realizar de
forma rápida e instintiva

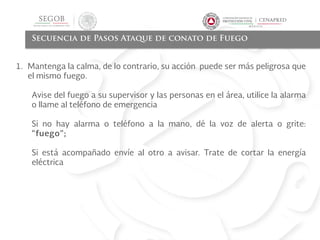

Secuencia de Pasos Ataque de conato de Fuego
1. Mantenga la calma, de lo contrario, su acción puede ser más peligrosa que
el mismo fuego.
Avise del fuego a su supervisor y las personas en el área, utilice la alarma
o llame al teléfono de emergencia
Si no hay alarma o teléfono a la mano, dé la voz de alerta o grite:
“fuego”;
Si está acompañado envíe al otro a avisar. Trate de cortar la energía
eléctrica

2. Asegúrese de elegir el tipo de extintor
correcto. Un extintor apropiado para
determinada clase de fuego, puede
resultar peligroso para otras.
3. Retira el extintor con cuidado, evitando
golpearlo o golpearse con él,
especialmente en las manos o piernas

4. Tome el extintor de la manija al
trasladarlo, no corra mientras lo
transporta.
5. En los incendios al aire libre, siempre,
colocarse de espaldas al viento

6. Una vez en el lugar del conato de fuego,
y solo en ese instante retire el seguro.
Separe la manguera del seguro que la
retiene.
7. No acercarse excesivamente al fuego,
aproximadamente a 3 metros de
distancia, es necesario recordar que el
chorro del extintor sale con fuerza
considerable y puede “aventar” las
llamas hacia lugares no deseados.

8. Presione la palanca para que se inicie el
proceso de descarga. Si suelta la palanca, se
interrumpirá la salida del agente extintor. No
Accionar la palanca de presurización, sin antes
haber comprobado que el cuerpo del operador
se encuentra fuera del radio de acción de
cualquier proyección que pueda provocar algún
elemento del extintor.
9. Dirija en lo posible el agente extintor hacia la
base de la llama, de preferencia, haga un
movimiento de abanico horizontal y/o vertical,
según la necesidad. El accionar conjunto de dos
o más extintores sobre el foco ígneo, hará que
éste sea extinguido con mayor prontitud

10. No se debe correr, ni darle la espalda al
fuego, ingresar a un recinto con gran
cantidad de humo, ni descargar el
extintor si no puede ver dónde se va a
lanzar el agente extintor.
11. Completada la operación, y haya o no
extinguido el fuego retírese del lugar
para que otras personas continúan con
la labor.

12. Una vez usado, entregue el extintor
vacío a quien corresponda., para que
sea cargado y quede operativo
nuevamente
13. Cada cierto tiempo, dedique algunos
minutos para comprobar que los
extintores de su sector están
operativos, de modo que ante una
emergencia usted pueda usarlos sin
problemas. Si no es así, de cuenta a
quien corresponda de inmediato.

Equipos fijos (Rociadores)
Los equipos fijos son sistemas incorporados en edificios, y que proveen
protección en caso de incendio

Equipos fijos Redes Columnas
.

Hidrantes
Conjunto de elementos necesarios para transportar y proyectar agua
contra incendios en las condiciones necesarias de presión y caudal
hasta el lugar donde exista el fuego.
Son uno de los equipos más eficaces para la extinción de incendios,
dadas sus especiales prestaciones en el transporte y proyección de
agua.
Se emplean dos tipos de hidrantes con el diámetro nominal de la manguera
empleada : 45 y 25 m.m.

SISTEMAS DE SUPRESION CON AGENTE LIMPIO

Como un repaso a a selección de agentes extintores y uso de extintores se
recomienda ver el video Procedimiento critico para protección contra incendio (del
min 3.45 en adelante )
.
Ejemplo de planes de emergencia
https://youtu.be/NbnT6NqWI7c

NFPA 10 Instalación de Extintores Portátiles de Incendio
Los tamaños mínimos de extintores de incendios para los grados de riego
listados deben proveerse con base en la Tabla 6.2.1.1
Leve Ordinario Extraordinario
(Bajo) (Moderado) (Alto)
Extintor individual,
clasificación mínima
2-A 2-A 4-A
Área máxima de piso por
unidad de A
280.00 140.00 93.00
Área máxima de piso por
extintor
1045.13 1045.13 1045.13
Distancia máxima de
recorrido hasta el extintor
22.70 22.70 22.70
Ocupación de Riesgo (m2
)
Criterio
Tabla 6.2.1.1 Tamaño y Localización de Extintores de Incendio
El área cuadrada máxima que se puede formar donde
ningún punto esté a más de 22.9 m del centro es de
1045 m2, que es el área de un cuadrado 32 x 32 m que
puede inscribirse dentro de un círculo de radio de 22.9 m.

Ejemplo1 Un departamento de muestra es de 46 x 137 m,
para un área de piso de 6271 m2.
Aunque se dan varias maneras diferentes de colocar los
extintores, se podría haber usado otras localizaciones con
resultados comparables.
El área que puede proteger un extintor con determinada
denominación A se muestra en la Tabla E.3.4. Estos valores
se determinan multiplicando el área máxima de piso por
unidad de A que aparece en la Tabla 6.2.1.1 por las
diferentes clasificaciones de A, hasta que se sobrepase el
valor 1045 m2.
6271 m2
———— = 6
1,045 m2
6 Extintores 4A para riesgos leves
6 Extintores 10A para riesgos ordinarios
6 Extintores 20A para riesgos extraordinarios
Si querremos utilizar el área de extinción de 560m2
6271 m2
———— = 12
560 m2
12 Extintores 2A para riesgos leves
12 Extintores 4A para riesgos ordinarios
12 Extintores 6A para riesgos extraordinarios
Si querremos utilizar el área mínimas permitidas
6271 m2
———— = 12 12 Extintores 2A para riesgos leves
560 m2
6271 m2
280 m2
6271 m2
374 m2

Instalaciones para Riesgos Clase B
Para Incendios que no sean de Líquidos Inflamables de Profundidad Apreciable.
6.3.1.1 Se debe proveer los tamaños mínimos de extintores de incendio para los grados
de riesgos listados de acuerdo con la Tabla 6.3.1.1,
Excepción de las modificaciones
• Se permitirá hasta tres extintores de incendio AFFF o FFFP de por lo menos 2½ gal. (9.46 L) de capacidad para llenar los requisitos de riesgo
extraordinario (alto).
• Se permitirá usar dos extintores AFFF o FFFP de por lo menos 1.6 gal. (6 L) de capacidad para cumplir los requisitos de riesgo ordinario
(moderado)
(pies) (m)
5 B 30 9.15
10 B 50 15.25
10 B 30 9.15
20 B 50 15.25
40 B 30 9.15
80 B 50 15.25
Extraordinario (alto)
Tabla 6.3.1.1 Tamaño del Extintor de Incendios y Localización
Clasificación Básica
Mínima del Extintor
Tipo de riesgo
Distancia Máxima de recorrido
hasta los Extintores
Leve (bajo)
Ordinario (moderado)

MAYOR INFORMACIÓN:
Juan Manuel Arce Ortega
Subdirector de Capacitación del PERE
jmarceo@cenapred.unam.mx
Tel +52 (55) 54246127
www.segob.gob.mx
@segob_mx
protección civil federal:
www.proteccioncivil.gob.mx
@pcsegob

Curso conato

Más contenido relacionado

Destacado (20)

Similar a Curso conato (20)

Último (20)

Curso conato
