Diagrama de estado
- 2. DEFINICIÓN Los diagramas de estado son una técnica conocida para describir el comportamiento de un sistema.
- 3. DEPENDENCIAS Un objeto permanece en un estado por un tiempo finito, hasta que se cumpla la condición de cambio.
- 4. Eventos Es una ocurrencia que puede causar la transición de un estado a otro de un objeto. Esta ocurrencia puede ser una de varias cosas.
- 5. Envío de mensajes Además de mostrar la transición de estados por medio de eventos, puede representarse el momento en el cual se envían mensajes a otros objetos.
- 6. Transición simple Una transición simple es una relación entre dos estados que indica que un objeto en el primer estado puede entrar al segundo estado y ejecutar ciertas operaciones, cuando un evento ocurre y si ciertas condiciones son satisfechas.
- 7. Transición interna Es una transición que permanece en el mismo estado, en vez de involucrar dos estados distintos.
- 8. Acciones: Podemos especificar la solicitud de un servicio a otro objeto como consecuencia de la transición.
- 9. Generalización de Estados La agregación de estados es la composición de un estado a partir de varios estados independientes.

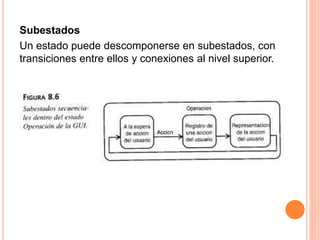

- 10. Subestados Un estado puede descomponerse en subestados, con transiciones entre ellos y conexiones al nivel superior.
- 11. Transacción Compleja Una transición compleja relaciona tres o más estados en una transición de múltiples fuentes y/o múltiples destinos.
- 12. Transición a estados anidados Una transición de hacia un estado complejo (descrito mediante estados anidados) significa la entrada al estado inicial del subdiagrama.
- 13. Transiciones temporizadas Este evento desencadena una transición que permite salir del estado que alberga la actividad de espera.
- 14. Diagramas de estados concurrentes Un modelo dinámico describe un conjunto de objetos concurrentes, cada cual con su propio estado y con su propio diagrama de estados.
