- 2. Subredes - Introducción y Cuando una red se vuelve muy grande, conviene dividirla en subredes lógicas. y Algunos bits de la parte de host se “pasan” a la parte de red, quedando la dirección divida en Red-Subred-Host y Sirve para establecer una estructura jerárquica y poder administrar la red de manera más manejable y Se utiliza un parámetro de 32 bits (máscara) para determinar dónde está la frontera entre red y host
- 3. Subredes – Ejemplo y Supongamos que queremos dividir la red 200.3.25.0 en 8 subredes Red Original Red Subdividida Red (200.3.25) Máscara de 24 bits 11111111 . 11111111 . 11111111 . 00000000 24 bits 8 bits Red (200.3.25) SR Máscara de 27 bits 11111111 . 11111111 . 11111111 . 111 00000 24 bits 3 bits 5 bits Host Host
- 4. Subredes – Ejemplo (cont) Red Rango Host Broadcast 200.3.25.0 200.3.25.1 200.3.25.30 200.3.25.31 200.3.25.32 200.3.25.33 200.3.25.62 200.3.25.63 200.3.25.64 200.3.25.65 200.3.25.94 200.3.25.95 200.3.25.96 200.3.25.97 200.3.25.126 200.3.25.127 200.3.25.128 200.3.25.129 200.3.25.158 200.3.25.159 200.3.25.160 200.3.25.161 200.3.25.190 200.3.25.191 200.3.25.192 200.3.25.193 200.3.25.222 200.3.25.223 200.3.25.224 200.3.25.225 200.3.25.254 200.3.25.255 „ La máscara de subred para este caso es 255.255.255.224. Las subredes resultantes de la red 200.3.25.0/27 son:
- 5. VLSM y Máscara de Red de tamaño variable y Se utiliza cuando se desea dividir una red en subredes de distintos tamaños y La máscara varía de una red a otra, es decir, las parte red y host no es la misma para todas las subredes y Se debe tener especial cuidado para no solapar las direcciones de las subredes y Lo que desde un sitio de la red se ve como una sola subred, desde otro sitio “más cercano” se puede dividir en subredes más pequeñas
- 6. VLSM - Ejemplo Se tiene una red clase C cuya dirección base es 192.168.10.0. Se quiere dividir dicha red en 4 subredes. Subred Alfa con 50 host, subred Beta con 20 host, subred Gamma con 10 host, y subred Delta con 10 host. Determine una manera de asignar direcciones utilizandoVLSM.
- 8. Agregando subred Alfa Subred Dirección Base Bits SR – Host Máscara Alfa 192.168.10.0/26 00 – XXXXXX 255.255.255.192 Disponible 192.168.10.64/26 01 – XXXXXX 255.255.255.192 Disponible 192.168.10.128/25 1 – XXXXXXX 255.255.255.128
- 9. Agregando subred Beta Subred Dirección Base Bits SR – Host Máscara Alfa 192.168.10.0/26 00 – XXXXXX 255.255.255.192 Beta 192.168.10.64/27 010 – XXXXX 255.255.225.224 Disponible 192.168.10.96/27 011 – XXXXX 255.255.255.224 Disponible 192.168.10.128/25 1 –XXXXXXX 255.255.255.128
- 10. Agregando subred Gamma Subred Dirección Base Bits SR – Host Máscara Alfa 192.168.10.0/26 00 – XXXXXX 255.255.255.192 Beta 192.168.10.64/27 010 – XXXXX 255.255.255.224 Gamma 192.168.10.96/28 0110 – XXXX 255.255.225.240 Disponible 192.168.10.112/28 0111 – XXXX 255.255.255.240 Disponible 192.168.10.128/25 1 – XXXXXXX 255.255.255.128
- 11. Agregando subred Delta Subred Dirección Base Bits SR – Host Máscara Alfa 192.168.10.0/26 00 – XXXXXX 255.255.255.192 Beta 192.168.10.64/27 010 – XXXXX 255.255.255.224 Gamma 192.168.10.96/28 0110 – XXXX 255.255.225.240 Delta 192.168.10.112/28 0111 – XXXX 255.255.255.240 Disponible 192.168.10.128/25 1 – XXXXXXX 255.255.255.128
- 12. Distribución poco eficiente Subred Dirección Base Bits SR – Host Máscara Gamma 192.168.10.0/28 0000 – XXXX 255.255.255.240 Disponible 192.168.10.16/28 0001 - XXXX 255.255.255.240 Disponible 192.168.10.32/27 001 – XXXXX 255.255.225.224 Beta 192.168.10.64/27 010 – XXXXX 255.255.225.224 Disponible 192.168.10.96/27 011 – XXXXX 255.255.225.224 Alfa 192.168.10.128/26 10 – XXXXXX 255.255.225.192 Disponible 192.168.10.192/27 110 – XXXXX 255.255.225.224 Disponible 192.168.10.224/28 1110 – XXXX 255.255.255.240 Delta 192.168.10.240/28 1111 – XXXX 255.255.225.240
- 13. VLSM – Ejemplo 2 Subred Máscara Subred/Bits 16 subredes de 256 direcciones cada una 156.134.0.0 255.255.255.0 156.134.0.0/24 156.134.1.0 255.255.255.0 156.134.1.0/24 …… …… …… 156.134.15.0 255.255.255.0 156.134.15.0/24 16 subredes de 1024 direcciones cada una 156.134.16.0 255.255.252.0 156.134.16.0/22 156.134.20.0 255.255.252.0 156.134.20.0/22 …… …… …… 156.134.76.0 255.255.252.0 156.134.76.0/22 3 subredes de 4096 direcciones cada una 156.134.80.0 255.255.255.240 156.134.80.0/20 156.134.96.0 255.255.255.240 156.134.96.0/20 156.134.112.0 255.255.255.240 156.134.112.0/20 1 subred de 32768 direcciones 156.134.128.0 255.255.255.128 156.134.128.0/17

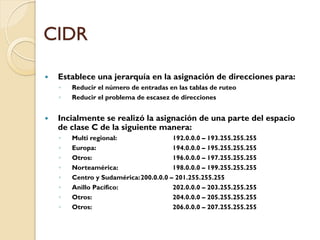

- 14. CIDR y Establece una jerarquía en la asignación de direcciones para: ◦ Reducir el número de entradas en las tablas de ruteo ◦ Reducir el problema de escasez de direcciones y Incialmente se realizó la asignación de una parte del espacio de clase C de la siguiente manera: ◦ Multi regional: 192.0.0.0 – 193.255.255.255 ◦ Europa: 194.0.0.0 – 195.255.255.255 ◦ Otros: 196.0.0.0 – 197.255.255.255 ◦ Norteamérica: 198.0.0.0 – 199.255.255.255 ◦ Centro y Sudamérica:200.0.0.0 – 201.255.255.255 ◦ Anillo Pacífico: 202.0.0.0 – 203.255.255.255 ◦ Otros: 204.0.0.0 – 205.255.255.255 ◦ Otros: 206.0.0.0 – 207.255.255.255
- 15. CIDR – Ejemplo A Por 195.100.16.0/24 192.168.1.2 195.100.17.0/24 192.168.1.2 195.100.18.0/24 192.168.1.2 195.100.19.0/24 192.168.1.2 195.100.20.0/24 192.168.1.2 195.100.21.0/24 192.168.1.2 195.100.22.0/24 192.168.1.2 195.100.23.0/24 192.168.1.2 Tablas de ruteo sin CIDR Tablas de ruteo con CIDR El uso de CIDR permite sintetizar la cantidad de entradas en la tabla de ruteo. A Por 195.100.16.0/21 192.168.1.2
