Este documento describe cómo construir un electroimán casero. Explica que un electroimán consiste en un núcleo de hierro dulce rodeado por una bobina de cable por la que pasa una corriente eléctrica. Luego detalla los materiales necesarios y los pasos para envolver el cable alrededor de un clavo y conectarlo a una pila para hacer circular la corriente y crear un campo magnético, atraer un clip de metal. El propósito es demostrar experimentalmente cómo funciona un electroimán.
Electro iman
- 1. INSTITUTO EDUCATIVO Y CULTURAL HIDALGO Nombre alumno: Juan Carlos Gutiérrez Pérez Cesar Lugo León Oswaldo Ramos Mata Nombre docente: Cesar Aguilar Flores Grupo: Tercer Cuatrimestre Nombre del trabajo: Realización de un electroimán.

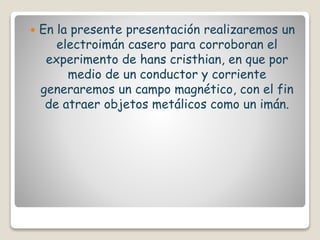

- 2. En la presente presentación realizaremos un electroimán casero para corroboran el experimento de hans cristhian, en que por medio de un conductor y corriente generaremos un campo magnético, con el fin de atraer objetos metálicos como un imán.
- 3. ¿Qué es un electroimán? es un imán artificial que consta de un núcleo de hierro dulce (hierro dulce se puede definir como el hierro en su estado más puro) y está rodeado por una bobina (un cable enrollado) por la que pasa una corriente eléctrica.
- 4. ¿Inventores del electroiman? el año 1820, un físico danés llamado Hans Christian Oersted, se dio cuenta de que al hacer circular la corriente eléctrica a través de un conductor de la electricidad, como puede ser cualquier hilo de cobre, la aguja de una brújula que se encontraba cerca del conductor y que inicialmente apuntaba al Norte, cambiaba de dirección, variando su dirección en función de la intensidad de corriente que circulaba por el conductor el inglés William Sturgeon descubrió que al hacer circular una corriente eléctrica por un conductor o cable enrollado en una barra de hierro en forma de herradura, éste atraía los objetos metálicos
- 5. Materiales a utilizar: Clavo de 4” Pila voltaica de 9 v. Cable de cobre Caimanes 1 m. de Cable Clips
- 6. Como primer paso enredaremos el alambre de cable sobre el clavo y conectaremos los caimanes al cable. Clavo Alambre de cobre

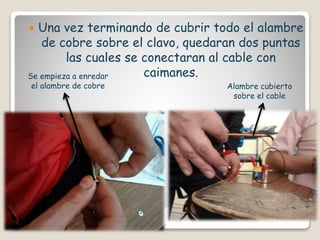

- 7. Una vez terminando de cubrir todo el alambre de cobre sobre el clavo, quedaran dos puntas las cuales se conectaran al cable con caimanes.Se empieza a enredar el alambre de cobre Alambre cubierto sobre el cable
- 8. Posteriormente los extremos del alambre de cobre, se conectaran a los cables de los caimanes.
- 9. Ahora se conectaran los caimanes al positivo y negativo de la pila voltaica para hacer transcurrir la corriente eléctrica sobre la bobina y que este comience a crear un campo magnético. Pila voltaica Caimanes
- 10. Una vez que se conecto la bobina a la corriente se acercara sobre el clip para que por medio del campo magnético creado, este atraiga el clip. Bobina Clip Cable caimanes Pila voltaica
- 11. Conclusión: Con este pequeño experimento logramos entender como es que funciona la bobina, y como es que se crea el campo magnético, además de entender como funciona un electroimán.
