Escuadras

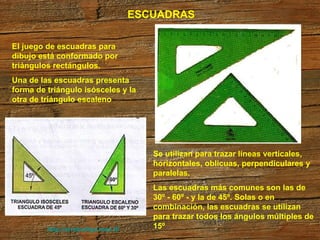

http://arrobadtgd.mex.tl/ ESCUADRAS El juego de escuadras para dibujo está conformado por triángulos rectángulos. Una de las escuadras presenta forma de triángulo isósceles y la otra de triángulo escaleno Se utilizan para trazar líneas verticales, horizontales, oblicuas, perpendiculares y paralelas. Las escuadras más comunes son las de 30º - 60º - y la de 45º. Solas o en combinación, las escuadras se utilizan para trazar todos los ángulos múltiples de 15º

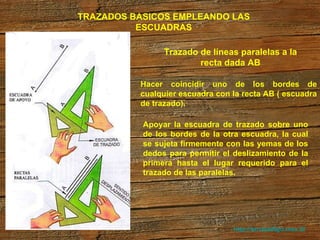

http://arrobadtgd.mex.tl/ TRAZADOS BASICOS EMPLEANDO LAS ESCUADRAS Trazado de líneas paralelas a la recta dada AB Hacer coincidir uno de los bordes de cualquier escuadra con la recta AB ( escuadra de trazado). Apoyar la escuadra de trazado sobre uno de los bordes de la otra escuadra, la cual se sujeta firmemente con las yemas de los dedos para permitir el deslizamiento de la primera hasta el lugar requerido para el trazado de las paralelas.

http://arrobadtgd.mex.tl/ TRAZADOS BASICOS EMPLEANDO LAS ESCUADRAS Trazado de perpendiculares a recta dada AB Hacer coincidir uno de los bordes de cualquier escuadra con la recta AB (escuadra de apoyo) y apoyar en uno de sus lados la otra escuadra, de tal forma que permita el desplazamiento de la primera como si se fueran a trazar paralelas. Sujetar firmemente la escuadra de apoyo ya desplazada y colocar un cateto de la escuadra de trazado sobre el borde paralelo a la recta AB, lo cual permitirá el trazado de las perpendiculares requeridas.

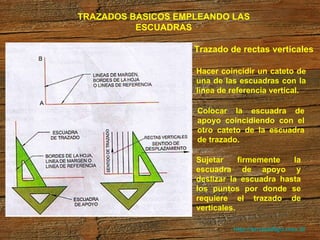

http://arrobadtgd.mex.tl/ TRAZADOS BASICOS EMPLEANDO LAS ESCUADRAS Trazado de rectas verticales Hacer coincidir un cateto de una de las escuadras con la línea de referencia vertical. Colocar la escuadra de apoyo coincidiendo con el otro cateto de la escuadra de trazado. Sujetar firmemente la escuadra de apoyo y deslizar la escuadra hasta los puntos por donde se requiere el trazado de verticales.

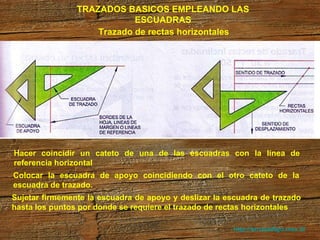

http://arrobadtgd.mex.tl/ TRAZADOS BASICOS EMPLEANDO LAS ESCUADRAS Trazado de rectas horizontales Hacer coincidir un cateto de una de las escuadras con la línea de referencia horizontal Colocar la escuadra de apoyo coincidiendo con el otro cateto de la escuadra de trazado. Sujetar firmemente la escuadra de apoyo y deslizar la escuadra de trazado hasta los puntos por donde se requiere el trazado de rectas horizontales

http://arrobadtgd.mex.tl/ TRAZADOS BASICOS EMPLEANDO LAS ESCUADRAS Trazado de rectas inclinadas a 60º Y 120º Para el trazado de rectas inclinadas a 120º a la izquierda y 60º a la derecha inicialmente se procede como en el caso anterior y luego se gira la escuadra de trazado para realizar los trazos requeridos.

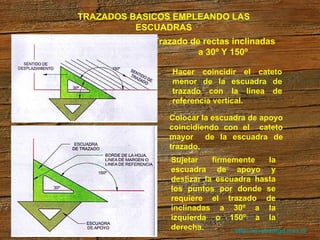

http://arrobadtgd.mex.tl/ TRAZADOS BASICOS EMPLEANDO LAS ESCUADRAS Trazado de rectas inclinadas a 30º Y 150º Hacer coincidir el cateto menor de la escuadra de trazado con la línea de referencia vertical. Colocar la escuadra de apoyo coincidiendo con el cateto mayor de la escuadra de trazado. Sujetar firmemente la escuadra de apoyo y deslizar la escuadra hasta los puntos por donde se requiere el trazado de inclinadas a 30º a la izquierda o 150º a la derecha.

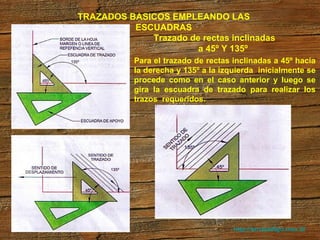

http://arrobadtgd.mex.tl/ TRAZADOS BASICOS EMPLEANDO LAS ESCUADRAS Trazado de rectas inclinadas a 45º Y 135º Para el trazado de rectas inclinadas a 45º hacia la derecha y 135º a la izquierda inicialmente se procede como en el caso anterior y luego se gira la escuadra de trazado para realizar los trazos requeridos.

http://arrobadtgd.mex.tl/ TRAZADOS BASICOS EMPLEANDO LAS ESCUADRAS Trazado de rectas inclinadas a 75º Y 105º Para el trazado de rectas inclinadas a 75º hacia la derecha y 105º a la izquierda, se hace coincidir un cateto de la escuadra de apoyo con el borde derecho de la hoja, o línea de referencia y se procede en forma similar a la anterior

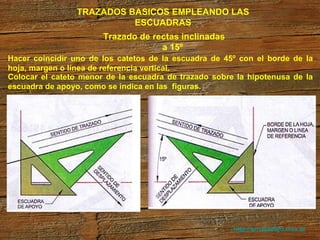

http://arrobadtgd.mex.tl/ TRAZADOS BASICOS EMPLEANDO LAS ESCUADRAS Trazado de rectas inclinadas a 15º Hacer coincidir uno de los catetos de la escuadra de 45º con el borde de la hoja, margen o línea de referencia vertical. Colocar el cateto menor de la escuadra de trazado sobre la hipotenusa de la escuadra de apoyo, como se indica en las figuras.

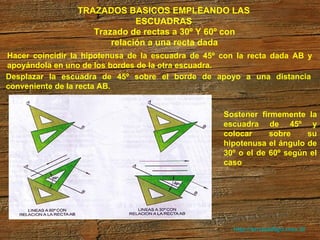

http://arrobadtgd.mex.tl/ TRAZADOS BASICOS EMPLEANDO LAS ESCUADRAS Trazado de rectas a 30º Y 60º con relación a una recta dada Hacer coincidir la hipotenusa de la escuadra de 45º con la recta dada AB y apoyándola en uno de los bordes de la otra escuadra. Desplazar la escuadra de 45º sobre el borde de apoyo a una distancia conveniente de la recta AB. Sostener firmemente la escuadra de 45º y colocar sobre su hipotenusa el ángulo de 30º o el de 60º según el caso

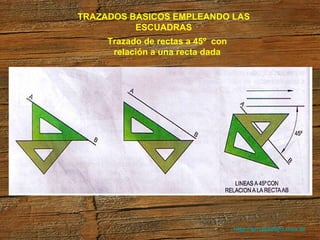

http://arrobadtgd.mex.tl/ TRAZADOS BASICOS EMPLEANDO LAS ESCUADRAS Trazado de rectas a 45º con relación a una recta dada

http://arrobadtgd.mex.tl/ TRAZADOS BASICOS EMPLEANDO LAS ESCUADRAS Trazado de diferentes ángulos múltiplos de 15º

http://arrobadtgd.mex.tl/ TRAZADOS BASICOS EMPLEANDO LAS ESCUADRAS Dividir la circunferencia en partes iguales usando las escuadras En tres partes iguales En cuatro partes iguales 3. En seis partes iguales En ocho partes iguales 5, En doce partes iguales

http://arrobadtgd.mex.tl/ EJERCICIOS Trazar con escuadras las figuras dadas
