Fallas tipicas lcd
- 1. Fallas típicas en televisores LCD Serie de fallas críticas resueltas y comentadas. Falla No. 1 Marca.- LG Modelo.- RM15LA70 Síntoma de avería.- Televisor no enciende Pruebas realizadas.- Después de haber conectado el televisor a la red de CA, sin dar orden de encendido comprobamos la presencia de voltajes de espera (stby) de 3.3 voltios en la terminal 8 del circuito EEPROM con respecto a tierra, el cual no existía. Causa.- Daño en el sistema de regulación de voltaje de 3.3 voltios. Solución.- Reemplazo de regulador de voltaje Falla No. 2 Marca.- Toshiba Modelo.- 20DL74 Síntoma de avería.- El televisor enciende pero no tiene brillo en la pantalla. Pruebas realizadas.- Con el auxilio de una lámpara neón, comprobamos funcionamiento del circuito inversor, y detectamos que no había alto voltaje. Por lo que procedimos a verificar la alimentación de 5.0 voltios con respecto a tierra chasis, Orden de ON/OFF. También de 5.0 voltios con respecto a tierra chasis y el voltaje de ADJ para ajuste de brillo, de 0.0 a 5.0 voltios, estando todas correctas, por lo que se determino daño del circuito inversor. Causa.- Daño de fusible interno del circuito inversor Solución.- Reemplazo del fusible interno del circuito inversor. Falla No. 3 Marca.- Emerson Modelo.- ETV1508LCD Síntoma de avería.- El televisor enciende, pero el brillo aparece por algunos segundos y desaparece Pruebas realizadas.- Haciendo uso del probador LCD 22, verificamos cada una de las dos lámparas de iluminación y detectamos que la lámpara superior estaba dañada por que no encendió. Causa.- Daño de lámpara superior Solución.- Reemplazo de lámpara dañada. Falla No. 4 Marca.- Sharp Modelo.- LC-32D43U Síntoma de avería.- Pantalla totalmente blanca, hay sonido de diferentes canales. Pruebas realizadas.- Comprobamos en el conector de pantalla. 1. Alimentación de 5.0 voltios. 2. Señales de Data + / - (dos fases) 3. Señales de Clock + / - (dos fases) y todo se encontró correcto.
- 2. Causa.- En el caso de presencia de las condiciones anteriores, es indicativo de daño de pantalla. Solución.- Reemplazo de pantalla Falla No. 5 Marca.- Sony Modelo.- KLV17HR1 Síntoma de avería.- Televisor no enciende, solo queda encendido el LED indicador frontal. Pruebas realizadas.- En modo de espera procedimos a realizar la comprobación de los niveles de voltaje en el circuito EEPROM en terminales Data (5) y Clock (6) con respecto a tierra chasis, en donde debía de haber el mismo nivel de voltaje, mas sin embargo se detecto nivel de voltaje diferente. Causa.- Corto interno en el circuito EEPROM. Solución.- Reemplazo de circuito EEPROM. Falla No. 6 Síntoma de avería.- Pantalla totalmente blanca, hay sonido de diferentes canales. Pruebas realizadas.- Comprobar en el conector de pantalla. 1. Alimentación de 3.3 V. 5.0 V. ó 12.0 voltios. 2. Señales de Data + / - (dos fases). 3. Señales de Clock + / - (dos fases) La falta de cualquiera de las tres condiciones provoca que la pantalla se vea totalmente blanca (solo aparece brillo) Causa.- En el caso de presencia de las tres condiciones anteriores, es indicativo de daño de pantalla, pero si falta. Si falta el nivel de voltaje la causa es daño de regulador de voltaje, y la falta de señales Data o Clock es provocado por daño de circuito escalador. Previo al reemplazo de algún dispositivo, se sugiere se asegure que no existe alguna línea de circuito abierta provocado por daño de soldadura. Solución.- Resoldar circuito escalador de video y en caso de persistir el problema se debe de reemplazo de pantalla o de circuito escalador de video, según sea la determinación. Falla No. 7 Síntoma de avería.- Equipo presenta imagen con defecto de solarización Pruebas realizadas.- Con el auxilio de un oscilocopio, sobre el conector de pantalla debe de verificar la presencia de las señales de video de rojo verde y azul en fases positiva y negativa (sistema análogo) la falta de una fase de cualquiera de las tres señales provoca el problema RA + /RA - RB+ / RB - RC+ / RC – Causa.- Comunmente la falta de una fase de cualquiera de las tres señales es provocado por línea de circuito impreso abierta, debido a falso contacto de una de las terminales del circuito escalador de video, lo que ocurre por que este circuito en modo de funcionamiento se recalienta bastante, lo cual es normal, siendo razón por la que se agrega un gran disipador de calor, pero a pesar de ello a veces se presenta el problema.
- 3. Solución.- Resuelde terminales del circuito escalador de video, auxiliándose de cautín de aire caliente Falla No. 8 Síntoma de avería.- Imagen aparece incompleta Pruebas realizadas.- En caso de que la pantalla tenga varios conectores deberá de comprobar en cada uno las siguientes condiciones. 1. Alimentación de 3.3 V. 5.0 V. ó 12.0 voltios 2. Señales de Data + / - (dos fases) 3. Señales de Clock + / - (dos fases) En caso de que la pantalla tengo un solo conector, indica daño interno a la pantalla, por lo tanto no verifique señales, se debe de reemplazar pantalla. Causa.- En versión de varios conectores, la falta de una de las condiciones deberá de realizar las verificaciones de las causas agregadas en la falla 1. Solución.- En caso de varios conectores resoldar circuito escalador de video y en caso de persistir el problema se debe de reemplazo de pantalla o de circuito escalador de video, según sea la determinación. Falla No. 9 Síntoma de avería.- Imagen aparece con líneas delgadas brillantez u oscuras en sentido vertical u horizontal Pruebas realizadas.- En televisor de varios conectores de la pantalla LCD, con el auxilio de un osciloscopio compruebe la presencia de las señales de señales de video de rojo verde y azul en lenguaje digital, las cuales se presentan en ocho líneas para cada uno de los colores. R0 a R7 (ocho líneas de señal de rojo) G0 a G7 (ocho líneas de señal de verde) B0 a B7 (ocho líneas de señal de azul) Causa.- La falta de una de las señales, es provocada por línea de circuito impreso abierta o por daño de circuito escalador de video, y si están presentes todas las señales la causa del problema se debe a daño interno de la pantalla. Solución.- Reemplazo de circuito escalador de video, o reemplazo de la pantalla, según sea la deducción anterior. Falla No. 10 Síntoma de avería.- El televisor enciende, pero el brillo aparece por algunos segundos y desaparece Pruebas realizadas.- Haciendo uso del probador LCD 22, asegúrese de que no haya alguna lámpara dañada. si todas se encuentran correctas, indica daño del circuito inversor, el cual debe de ser reemplazado. Causa.- Daño de lámpara o de circuito inversor Solución.- Reemplace lámpara dañada o modulo de circuito inversor. Falla No. 11 Síntoma de avería.- El televisor enciende pero no tiene brillo en la pantalla. Pruebas realizadas.- Con el auxilio de una lámpara neón, compruebe si funciona el circuito inversor. Si se deduce el funcionamiento correcto del circuito inversor, el fallo
- 4. se debe a daño de lámpara. Pero si se determina que no funciona el circuito inversor compruebe las condiciones de funcionamiento siguientes, sobre el conector del modulo inversor. 1. alimentación VCC. (5.0 o 12.0 voltios con respecto a tierra chasis) 2. Orden de ON/OFF. (5.0 voltios con respecto a tierra chasis) 3. Voltaje de ADJ para ajuste de brillo. (De 0.0 a 5.0 voltios dependiendo de la posición del nivel de brillantez) Causa.- Condiciones correctas indica daño de circuito inversor, se sugiere reemplazo del modulo. Pero si falta una de las condiciones compruebe líneas o circuitos de donde provienen . Solución.- Reemplazo del modulo inversor o dispositivo asociado al mismo que provoca la falta de una de las condiciones de funcionamiento. Falla No. 12 Síntoma de avería.- Televisor no enciende Pruebas realizadas.- Después de haber conectado el televisor a la red de CA, sin dar orden de encendido asegures de la presencia de voltajes de espera (stby). 1. 5.0 ó 3.3 voltios en la terminal 8 del circuito EEPROM con respecto a tierra chasis. Y después de dar orden de encendido, realizar la comprobación de los niveles de voltaje conmutados, con respecto a tierra chasis 1. 33.0 voltios en terminal de sintonía de sintonizador 2. 15.0 ó 12.0 voltios en circuito amplificador de audio 3. 9.0 ó 8.0 voltios en terminal de alimentación del sintonizador de canales. 4. 5.0 voltios en terminales del micro controlador 5. 3.3 voltios y 1.8 voltios en terminales del circuito escalador de video. Causa.- En caso de falta de voltaje de espera, indica daño de la fuente de alimentación, y si falta alguno de los niveles de voltaje conmutados es daño de circuito regulador externo a la fuente de alimentación. Solución.- Cuando la fuente de alimentación sea externa lo mas recomendable es el reemplazo de la misma, y deberá de ser reparada cuando venga interna al televisor. Falla No. 13 Síntoma de avería.- Televisor no enciende, solo queda encendido el LED indicador frontal. Pruebas realizadas.- Comprobaciones de las condiciones siguientes, con respecto a tierra chasis. a) Niveles de voltaje en circuito EEPROM, en terminales Data (5) y Clock (6) con respecto a tierra chasis, debe de haber el mismo nivel de voltaje en terminales. b) Valores ohmicos en terminales 5 y 6 de circuito EEPROM, en donde debe de haber, mínimo valor de 2000 ohmios y máximo valor de 20 000 ohmios. Causa.- Daño de circuito EEPROM. Solución.- Reemplazo de circuito EEPROM. Falla No. 14 Síntoma de avería.- Televisor presenta imagen con muy poco brillantez.
- 5. Pruebas realizadas.- Comprobación de encendido de lámparas, si es correcto comprobar niveles de señales y voltajes de condición de fruncimiento en el conector de pantalla. 1. Alimentación de 3.3 V. 5.0 V. ó 12.0 voltios (tolerancia de + / - 0.3 voltios) 2. Señales de Data + / - (dos fases) (nivel de voltaje mínimo de 100 mili voltios y máximo 500 mili voltios) 3. Señales de Clock + / - (dos fases) (nivel de voltaje mínimo de 100 mili voltios y máximo 500 mili voltios) Causa.- El nivel de voltaje de cada una de las señales se atenúa cuando existe corto interno de dispositivos de la pantalla. Solución.- Reemplazo de pantalla (tiene circuitos integrados internos en corto). Falla No. 15 Síntoma de avería.- Imagen aparece con constantes congelamientos. Pruebas realizadas.- Verificar señales de video de rojo, verde y azul auxiliándose de un osciloscopio, lo más probable es que aparezcan en forma intermitente. Causa.- Problema de falso contacto en circuito DRAM asociado al circuito escalador. Solución.- Resoldar circuito DRAM, haciendo uso de cautín de aire caliente, aplicando previanemente FLUX. Fallas típicas en la sección de video en Televisores de plasma. Serie de fallas típicas resueltas y comentadas. Falla No. 1 Marca.- LG Modelo.- 42PX4RVH Síntoma de falla.- Televisor no enciende Pruebas realizadas.- Comprobamos niveles de voltaje de salida de la fuente de alimentación y detectamos la falta de voltajes altos Causa.- Daño de la fuente de alimentación. Solución.- Cambio de modulo de la fuente de alimentación Falla No. 2 Marca.- Akai Modelo.- PDP4206EM Síntoma de falla.- La pantalla presenta líneas negras horizontales. Pruebas realizadas.- Verificamos la presencia de señales de excitación de pantalla en los conectores y detectamos falta de señal en algunas terminales Causa.- Problema de tableta X de excitación del panel de plasma. Solución.- Reemplazo de modulo X.
- 6. Falla No. 3 Marca.- LG Modelo.- 42PX4RVH Síntoma de falla.- La pantalla presenta imagen manchada y con brillantez tenue Pruebas realizadas.- Se verifico la presencia de los voltajes de 5.0 y 15.0 voltios de las tabletas X y Y y se detecto nivel inferior de dos voltios, en la línea de 15.0 voltios Causa.- Daño de circuito regulador de 15.0 voltios. Solución.- Reemplace circuitos reguladores de voltaje. Falla No. 4 Marca.- Mitsui Modelo.- CA4241RA Síntoma de falla.- Pantalla parcialmente obscura con líneas brillantez horizontalmente Pruebas realizadas.- Se procedió a verificar el nivel de voltaje de la tableta de control de los circuitos X, y Y y se detecto falso contacto. Causa.- Falta de trabajo de la tableta de control de los circuitos X, Y, y Z. Solución Resoldamos circuitos en al fuente de alimentación, y se corrigio el problema. Falla No. 5 Marca.- Panasonic Modelo.- Varios modelos Síntoma de falla.- La pantalla presenta imagen con franjas horizontales de color, que la distorcionan Pruebas realizadas.- Con el auxilio del osciloscopio verificamos la señal de excitación en cada una de las terminales de salida del circuito Y, detectándose falta en algunas terminales de pantalla, por daño de circuitos excitadores finales. Causa.- Daño de circuito excitador final Solución.- Cambio de modulo de circuitos excitadores. Falla No. 6 Síntoma de falla.- La pantalla presenta imagen manchada Causa.- Problema en el modulo de control de los circuitos X, Y y Z. Verificación recomendada- Asegurarse que el modulo de control reciba nivel de voltaje de alimentación con nivel correcto, regularmente es de 3.3 voltios y 5.0 voltios. Solución.- Reemplace circuitos reguladores de voltaje en caso de que no se encuentren los niveles de voltaje de alimentación correctos, y en caso de que sean correctos se debe de reemplazar el modulo del circuito de control. Falla No. 7 Síntoma de falla.- Imagen acompañada de puntos luminosos en diferentes areas de la pantalla en forma aleatoria. Este problema es mas notable cuando aparecen caracteres de numero de canal o menú, dejando una estela de puntos que segundos despues desaparece. Causa.- Problema en el panel de plasma Verificación recomendada- Asegurarse que el nivel de voltaje de alimentación de las tabletas X.Y y Z se encuentre estable.

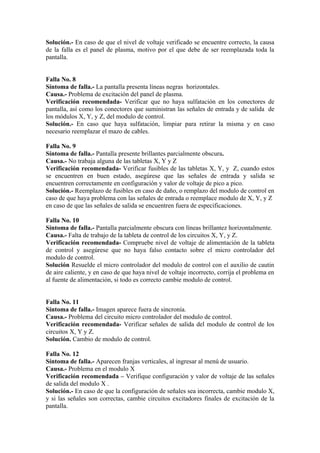

- 7. Solución.- En caso de que el nivel de voltaje verificado se encuentre correcto, la causa de la falla es el panel de plasma, motivo por el que debe de ser reemplazada toda la pantalla. Falla No. 8 Síntoma de falla.- La pantalla presenta líneas negras horizontales. Causa.- Problema de excitación del panel de plasma. Verificación recomendada- Verificar que no haya sulfatación en los conectores de pantalla, así como los conectores que suministran las señales de entrada y de salida de los módulos X, Y, y Z, del modulo de control. Solución.- En caso que haya sulfatación, limpiar para retirar la misma y en caso necesario reemplazar el mazo de cables. Falla No. 9 Síntoma de falla.- Pantalla presente brillantes parcialmente obscura. Causa.- No trabaja alguna de las tabletas X, Y y Z Verificación recomendada- Verificar fusibles de las tabletas X, Y, y Z, cuando estos se encuentren en buen estado, asegúrese que las señales de entrada y salida se encuentren correctamente en configuración y valor de voltaje de pico a pico. Solución.- Reemplazo de fusibles en caso de daño, o remplazo del modulo de control en caso de que haya problema con las señales de entrada o reemplace modulo de X, Y, y Z en caso de que las señales de salida se encuentren fuera de especificaciones. Falla No. 10 Síntoma de falla.- Pantalla parcialmente obscura con líneas brillantez horizontalmente. Causa.- Falta de trabajo de la tableta de control de los circuitos X, Y, y Z. Verificación recomendada- Compruebe nivel de voltaje de alimentación de la tableta de control y asegúrese que no haya falso contacto sobre el micro controlador del modulo de control. Solución Resuelde el micro controlador del modulo de control con el auxilio de cautin de aire caliente, y en caso de que haya nivel de voltaje incorrecto, corrija el problema en al fuente de alimentación, si todo es correcto cambie modulo de control. Falla No. 11 Síntoma de falla.- Imagen aparece fuera de sincronía. Causa.- Problema del circuito micro controlador del modulo de control. Verificación recomendada- Verificar señales de salida del modulo de control de los circuitos X, Y y Z. Solución. Cambio de modulo de control. Falla No. 12 Síntoma de falla.- Aparecen franjas verticales, al ingresar al menú de usuario. Causa.- Problema en el modulo X Verificación recomendada – Verifique configuración y valor de voltaje de las señales de salida del modulo X . Solución.- En caso de que la configuración de señales sea incorrecta, cambie modulo X, y si las señales son correctas, cambie circuitos excitadores finales de excitación de la pantalla.
- 8. Falla No. 13 Síntoma de falla.- Televisor no enciende Causa.- Problema en la fuente de alimentación Verificación recomendada – Verificar el nivel de voltaje de espera, y en caso de que lo haya verificar niveles de voltaje de salida Solución.- Cambio de modulo de la fuente de alimentación, o del circuito regulador que no suministre el nivel de voltaje carente. Falla No. 14 Síntoma de falla.- La pantalla presenta imagen con franjas horizontales de color, que la distorsiona Causa.- Falta de una de las señales de excitación del modulo Y Verificación recomendada – Con el auxilio del osciloscopio verificar de la señal de excitación. en cada una de las terminales de salida la presencia del circuito Y Solución.- En caso de falta de señal en alguna de las terminales de salida del circuito Y, resuelde el modulo, y si no corrige el problema debe de cambiar el modulo completo. Falla No. 15 Síntoma de falla.- Problemas de rayas horizontales o verticales en diferente zona de la pantalla. Causa.- Cuando los circuitos X, Y y Z suministran correctamente las señales, la causa del problema es daño de alguno de los circuitos excitadores finales. Verificación recomendada – Comprobar las señales de entrada y salida de los circuitos excitadores finales. Solución.- Cambio del modulo de circuitos excitadores finales.
