IEM TEMA 1

Arq. Cecilia Mendoza SchietekatArq. Cecilia Mendoza Schietekat
Ingeniería Electromecánica
Dibujo Electromecánico.
Arq. Cecilia Mendoza Schietekat
U 1: PRINCIPIOS GENERALES DEL
DIBUJO TÉCNICO
Guadalupe, N. L.

INDICE
 1.1 El Ingeniero y el Dibujo Técnico
 1.2 Ubicación de la Materia en el modulo y en la retícula
 1.3 Normas de aplicación para dibujo técnico
 1.3.1 Conceptos y Antecedentes.
 1.3.2 Normas nacionales e internacionales para el dibujo técnico.
 1.3.3 Formatos (Tamaños, Rótulos, Márgenes y recuadros).
 1.3.4 Líneas.
 1.3.5 Escalas

1.- Principios
generales del
dibujo técnico
1.1 El ingeniero y el
dibujo técnico
1.2 Ubicación en
la retícula
1.3 Normas de
aplicación
Lenguaje
básico
Representar
diseños
Escalas
Normas nacionales
e internacionales
Formatos (Tamaños, Rótulos,
Márgenes y recuadros).
Líneas
Conceptos y
Antecedentes

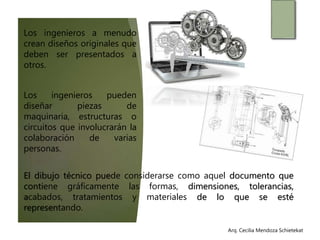

Los ingenieros a menudo
crean diseños originales que
deben ser presentados a
otros.
Los ingenieros pueden
diseñar piezas de
maquinaria, estructuras o
circuitos que involucrarán la
colaboración de varias
personas.
El dibujo técnico puede considerarse como aquel documento que
contiene gráficamente las formas, dimensiones, tolerancias,
acabados, tratamientos y materiales de lo que se esté
representando.

¿QUE ES UN DIBUJO TÉCNICO?
El dibujo técnico es un sistema de
representación gráfica de diversos
tipos de objetos, proporciona
información suficiente para:
• Facilitar su análisis
• Su futura construcción
• Su mantenimiento.
Y en el día de hoy está muy
presente en casi todas las ramas de
la ingeniería.

DIBUJO TÉCNICO EN UN
INGENIERO
Clasificación general del
dibujo:
El artístico: utiliza dibujos para
expresar ideas estéticas,
filosóficas o abstractas.
El técnico: es utilizado
para representar topografía,
"trabajo de ingeniería“ edificios
y piezas de maquinaria" que
consiste en un dibujo
normalizado.

De acuerdo a la norma DIN 199 se
clasifican atendiendo a los
siguientes criterios:
• Objetivo del dibujo
• Forma de confección del dibujo.
• Contenido.
• Destino.
CLASIFICACIÓN DE LOS TIPOS
DE DIBUJO TÉCNICO

Objetivo del dibujo
• Croquis: dibujo a mano alzada con las
proporciones de los objetos.
• Dibujo: representación a escala con lo
necesario para definir el objeto.
• Plano: representación de los objetos
en relación con su posición o la
función.
• Gráficos, diagramas y ábacos:
representación gráfica de medidas,
valores, de procesos de trabajo, etc.

• Dibujo a lápiz: cualquiera de los
dibujos anteriores realizados a lápiz.
• Dibujo a tinta: ídem, pero ejecutado a
tinta.
• Original: el dibujo realizado por
primera vez y, en general, sobre papel
traslúcido.
• Reproducción: copia de un dibujo
original, obtenida por cualquier
procedimiento.
Forma de confección del dibujo.
• Son los dibujos utilizados en la práctica diaria, pues los originales
son normalmente conservados y archivados cuidadosamente.

Contenido.
• Dibujo general o de conjunto: representación de una idea en su
totalidad.
• Dibujo de despiece: representación detallada e individual de cada uno
de los elementos y piezas no normalizadas que constituyen un conjunto.
• Dibujo de grupo: representación de dos o más piezas, formando un
subconjunto o unidad de construcción.
• Dibujo de taller o complementario: representación complementaria de
un dibujo, con indicación de detalles auxiliares para simplificar
representaciones repetidas.
• Dibujo esquemático o esquema: representación simbólica de los
elementos de una máquina o instalación.

Destino.
• Dibujo de taller o de fabricación: Representación para la fabricación de
una pieza, conteniendo todos los datos necesarios para dicha fabricación.
• Dibujo de mecanización: Representación de la pieza con los datos
necesarios para efectuar ciertas operaciones del proceso de fabricación.
• Dibujo de montaje: Representación que proporciona los datos necesarios
para el montaje de los distintos subconjuntos y conjuntos que constituyen
una máquina, instrumento, dispositivo, etc.
• Dibujo de clases: Representación de objetos que sólo se diferencian en las
dimensiones.
• Dibujo de ofertas, de pedido, de recepción: Representaciones destinadas
a las funciones mencionadas.

Cambio de lo manual a la maquina
• CAD/CAM, en idioma inglés, son las siglas de:
• Computer-Aided Design (CAD): diseño asistido por computadora
(DAC).
• Computer-Aided Manufacturing (CAM): fabricación asistida por
computadora (FAC).
• Con la aparición de las computadoras,
aparecen también los programas para
elaboración de dibujos, que hacen mas
fácil su elaboración y modificación.
• Los programas especialistas en este
ramo son los CAD/CAM

¿QUE ES AUTOCAD?
AutoCAD es un software de diseño
asistido por computadora utilizado
para dibujo 2D y modelado 3D.
El nombre AutoCAD hace referencia a
la empresa (Autodesk) y CAD a dibujo
asistido por computadora
Tiene su primera aparición en 1982.

Familia de
productos
Autodesk, Inc.
Para utilizar estos
programas de manera
efectiva, hay que
entender los
diferentes tipos de
líneas, vistas,
dimensiones y la
información incluida
en los dibujos
técnicos.

COMPETENCIAS PREVIAS
En esta materia se solicita
conocimientos previos, los
cuales son :
Representa en forma gráfica
elementos que contengan:
trazos fundamentales,
ángulos, polígonos ,
polígonos regulares,
semejanza, proporción,
equivalencia y escalas,
curvas circunferenciales ,
tangencias y enlaces.

Conoce los principales procesos
de manufactura para la
transformación de los materiales
con arranque de
viruta(programas) y sin arranque
de viruta (a mano).
Conoce los sistemas y equipos
de medición mecánica y tener la
habilidad de realizar las
mediciones y su representación

Esta materia te va a servir en muchas de las materias próximas
de esta carrera tales como:
En 7 semestre se vera:
Diseño e ingeniería asistidos por
computadora
En 8 semestre se vera:
Diseño de producto con CAD/CAM
Internet de las cosas
En 5to. semestre veremos:
Diseño de elementos de maquinas

Antecedentes
En las civilizaciones caldea y
egipcia ya se habían tipificado
los tamaños de ladrillos y
piedras.
Pero la normalización con base
sistemática y científica nace a
finales del siglo XIX, con la
Revolución Industrial en los
países altamente
industrializados, ante la
necesidad de producir más y
mejor.
Pero el impulso definitivo llegó
con la primera Guerra Mundial
(1914–1918)

Normas nacionales e internacionales
para el dibujo técnico
El 22 de Diciembre de 1917, los ingenieros alemanes Naubaus y
Hellmich, constituyen el primer organismo dedicado a la
normalización:
NADI – Normen-Ausschuss der Deutschen Industrie – Comité de
Normalización de la Industria Alemana.

NORMAS ISO
Ante el surgimiento de tantos
organismos nacionales, surgió
la necesidad de coordinar los
trabajos y experiencias de
todos ellos, se fundó en
Londres en 1926 la:
Internacional Federación of the National Standardization
Associations – ISA.

NORMAS ISO
En 1947, este organismo fue
sustituido por la
International Organization for
Standardization – ISO –
Organización Internacional
para la Normalización. Con
sede en Ginebra, y
dependiente de la ONU.
Normas_ISO
El trabajo de ISO abarca todos los campos de la normalización, a
excepción de la ingeniería eléctrica y electrónica que es
responsabilidad del CEI (Comité Electrotécnico Internacional).

Numeración
Las normas se numeran siguiendo la clasificación decimal. El código que
designa una norma está estructurado de la siguiente manera:
(A)UNE (B)1 032 (C)82 = UNE 1 032 82
A – Comité Técnico de Normalización del
que depende la norma.
B – Número de norma emitida por dicho
comité, complementado cuando se trata
de una revisión R, una modificación M o
un complemento C.
C – Año de edición de la norma.

Clasificación de las normas
el contenido
• Normas Fundamentales de
Tipo General.
• Normas Fundamentales de
Tipo Técnico.
• Normas de Materiales.
• Normas de Dimensiones de
piezas y mecanismos.
y su ámbito de aplicación:
• Internacionales.
• Nacionales.
• Regionales.
• De Empresa
Independiente de la clasificación decimal, se puede hacer otra
clasificación según:

Clasificación de las normas
Fundamentales de tipo
general: a este tipo
pertenecen las normas
relativas a formatos, tipos de
línea, rotulación, vistas, etc.
Fundamentales de tipo
técnico: son aquellas que
hacen referencia a las
características de los
elementos mecánicos y su
representación.
Entre ellas se encuentran las
normas sobre tolerancias,
roscas, soldaduras, etc.
Según su contenido, las normas pueden ser:

Normas de materiales: son
aquellas que hacen referencia a
la calidad de los materiales,
con especificación de su
designación, propiedades,
composición y ensayo.
A este tipo pertenecen la
designación de materiales,
tanto metálicos, aceros,
bronces, etc. como no
metálicos, lubricantes,
combustibles, etc.
Normas de dimensiones de
piezas y mecanismos:
especificando formas,
dimensiones y tolerancias
admisibles.
A este tipo pertenecerían las
normas de construcción naval,
máquinas herramientas,
tuberías, etc.

Según su ámbito de aplicación
las normas pueden ser:
• Internacionales: a este grupo
pertenecen las normas emitidas por
ISO, CEI y UIT (Unión Internacional de
Telecomunicaciones).
Dibujo asistido por computadora
Nacionales: son las redactadas y emitidas por
los diferentes organismos nacionales de
normalización, y en concordancia con las
recomendaciones de las normas
internacionales y regionales pertinentes. Es el
caso de las normas DIN Alemanas, las UNE
Españolas, etc.

• Regionales: su ámbito suele
ser continental, es el caso de
las normas emitidas por el
CEN, CENELEC y ETSI.
Dibujo asistido por computadora
• De Empresa: son las redactadas libremente por las empresas y que
complementan a las normas nacionales.
• En España algunas de las empresas que
emiten sus propias normas son: INTA
(Instituto Nacional de Técnica
Aeroespacial), RENFE, IBERDROLA, CTNE,
BAZAN, IBERIA, etc.

Normas oficiales mexicanas (NOM)
Nacionalmente, el dibujo técnico en México esta regulado por:
NOM-Z-3-1986 Vistas
NOM-Z-4-1986 Líneas
NOM-Z-5-1986 Rayados
NOM-Z-6-1986 Cortes y Secciones
NOM-Z-23-1986 Clasificación de los Dibujos
según su presentación
NOM-Z-25-1986 Acotaciones
NOM-Z-56-1986 Letras

3.2 Denominación de las vistas
3.2.1 Vista frontal o principal. Es la indicada en el sentido de la
flecha "A".
3.2.2 Vista superior. Es la indicada en el sentido de la flecha "B".
3.2.3 Vista lateral izquierda. Es la indicada en el sentido de la
flecha "C".
3.2.4 Vista lateral derecha. Es la indicada en el sentido de la
flecha "D".
3.2.5 Vista inferior. Es la indicada en el sentido de la flecha "E".
3.2.6 Vista posterior. Es la indicada en el sentido de la flecha
"F".
NOM-Z-3-1986 Vistas

NOM-Z-23-1986 Clasificación de los Dibujos
según su presentación
En los formatos se debe
dibujar un recuadro interior,
que delimite la zona útil de
dibujo.
Este recuadro deja unos
márgenes en el formato,
que la norma establece que
no sea inferior a 20 mm.
para los formatos A0 y A1, y
no inferior a 10 mm. para
los formatos A2, A3 y A4.

La rotulación
Conocida también como
cajetín, se debe colocar dentro
de la zona de dibujo, y en la
parte inferior derecha, siendo
su dirección de lectura, las
misma que el dibujo.
La NORMA Mexicana, establece la disposición que puede adoptar el cuadro
con su dos zonas:
La de identificación, de anchura máxima 170 mm.
La de información suplementaria, que se debe colocar encima o a la izquierda
de aquella.

El grupo de anchura de líneas
seleccionado está en relación
con el tamaño del papel del
dibujo y las necesidades
propias de la empresa, y es
independiente del grupo de
líneas seleccionado para los
trazos del dibujo.
Se recomienda emplear la línea
continua gruesa reforzada para
hacer resaltar las casillas más
importantes, por ejemplo:
sistema de disposición de las
vistas empleado, escala y
número del dibujo.

Formatos
Se llama formato a la hoja de
papel en que se realiza un dibujo,
cuya forma y dimensiones en
mm están normalizados.
En la norma ISO 5457, se
especifican las características de
los formatos.

1.1.- ANCHO DE LÍNEAS
Grueso.
Grueso reforzado.
Mediana.
Fino.
1.2.- TIPOS DE LÍNEAS.
NOM-Z-4-1986 Líneas
Continua.
Interrumpida corta.
Mixta.

Escalas
Es la proporción entre la dimensión
lineal de un elemento representado en
el dibujo original y la dimensión lineal
real del mismo.
Escala natural 1:1
Escalas de reducción 1:2
1:20 1:10 1:5
1:200 1:100 1:50
1:2000 1:1000 1:500
1:5000
TABLA: ESCALAS
Escalas de ampliación 50:1
2:1
5:1
10:1
20:1

IEM TEMA 1

Más contenido relacionado

La actualidad más candente (20)

Similar a IEM TEMA 1 (20)

Más de cecymendozaitnl (20)

Último (20)

IEM TEMA 1
