Iluminacion clase 5
- 1. FUENTE LUMINOSA PRIMARIA Son aquellos cuerpos que emiten luz propia y pueden ser naturales o artificiales SECUNDARIA Cuerpos que reflejan la luz de una fuente natural
- 2. EFICACIA LUMINOSA Es la relación entre el consumo de energía de una fuente artificial y el flujo luminoso que este emite (lumen/watt)
- 3. FOTOMETRIA Parte de la óptica que trata de las leyes relativas a la intensidad de la luz y de los métodos para medirla.
- 4. VIDA UTIL DE LAS LAMPARAS • Vida media: se define como el tiempo transcurrido hasta que falla el 50% de un lote de fuentes de luz, trabajando en unas condiciones específicas • Vida útil: Tiempo transcurrido desde el momento en que se prende una lampara, hasta que deja de funcionar
- 6. LAMPARAS INCANDESCENTES Una lámpara de incandescencia o lámpara incandescente es una fuente que produce luz mediante el calentamiento por un filamento metálico de wolframio o tungsteno, hasta ponerlo al rojo blanco, mediante el paso de corriente eléctrica. 85 % calor 15 % luz. Su eficiencia es de 13 a 15 lm/w y su vida útil es de 750hrs Cuerpo Cristal Gas Inerte Filamento Casquillo o Base
- 7. Joseph Wilson Swan inventó la lámpara incandescente. Swan recibió la patente británica para su dispositivo en 1890, alrededor de un año antes que Thomas Alva Edison. Swan comunicó el éxito a la Sociedad Química de Newcastle y en una conferencia en febrero de 1879, mostró una lámpara funcionando. Al comienzo de ese año empezó a instalar bombillas en hogares y señales en Inglaterra. En 1881 creó su propia compañía, The Swan Electric Light Company, y empezó la producción comercial. Sin embargo, la falta de un vacío y de una fuente de energía estable, resulto en una lampara poco eficiente. Thomas Alva Edison fue el primero en patentar en Estados Unidos una bombilla incandescente de filamento de carbono, con gas inerte y comercialmente viable.

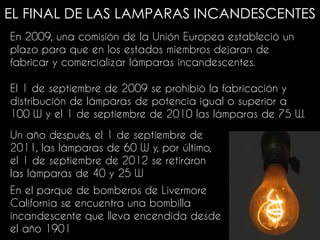

- 8. EL FINAL DE LAS LAMPARAS INCANDESCENTES En 2009, una comisión de la Unión Europea estableció un plazo para que en los estados miembros dejaran de fabricar y comercializar lámparas incandescentes. En el parque de bomberos de Livermore California se encuentra una bombilla incandescente que lleva encendida desde el año 1901 El 1 de septiembre de 2009 se prohibió la fabricación y distribución de lámparas de potencia igual o superior a 100 W y el 1 de septiembre de 2010 las lámparas de 75 W. Un año después, el 1 de septiembre de 2011, las lámparas de 60 W y, por último, el 1 de septiembre de 2012 se retiraron las lámparas de 40 y 25 W
- 9. LAMPARAS HALÓGENA Evolución de la lámpara incandescente con un filamento de tungsteno dentro de un gas inerte y una pequeña cantidad de gas halógeno (yodo o bromo). El vidrio se sustituye por un compuesto de cuarzo, que soporta mucho mejor el calor (tamaño mucho menor, para potencias altas). Algunas de estas lámparas funcionan a baja tensión (12volts), por lo que requieren de un transformado para su funcionamiento. Tiene un rendimiento de 18 a 22 lm/w Su vida útil se aumenta hasta las 1000 y 2000 horas promedio.
- 10. LAMPARAS FLUORESCENTES Es una lámpara de descarga de vapor de mercurio a baja presión y se utiliza normalmente para la iluminación doméstica o industrial. Consiste en un tubo de vidrio fino revestido interiormente con diversas sustancias químicas que emiten luz visible al recibir una radiación ultravioleta. Además una pequeña cantidad de vapor de mercurio y un gas inerte, habitualmente argón o neón. En cada extremo del tubo se encuentra un filamento hecho de tungsteno, que al calentarse al rojo contribuye a la ionización de los gases. Esta también necesita de un balastro o arrancador, esto para generar un pulso eléctrico de mayor potencia y mantener la corriente constante para que el gas se mantenga activo, ya sea que este balastro este integrado a la lampara o sea externo.
- 11. LAMPARAS DE DESCARGA La luz emitida se consigue por excitación de un gas sometido a descargas eléctricas entre dos electrodos. Las lámparas de descarga se pueden clasificar según el gas utilizado (vapor de sodio o aditivos metálicos) o la presión a la que este se encuentre (alta o baja presión). Las propiedades varían mucho de unas a otras y esto las hace adecuadas para unos usos u otros. Y requieren de un balastro para poder activar este gas, y mantener la corriente optima para su funcionamiento
- 12. VAPOR DE SODIO La lámpara de vapor de sodio es un tipo de lámpara de descarga de gas que usa vapor de sodio para producir luz. Son una de las fuentes de iluminación más eficientes, ya que proporcionan gran cantidad de lúmenes por watt. El color de la luz que producen es amarillo brillante, y se divide en dos: • Vapor de sodio a baja presión (SBP): es la más eficiente, ya que genera más de 140 lum/W. Por contra la reproducción cromática es muy pobre. • Vapor de sodio a alta presión (SAP): es una de las más utilizadas en el alumbrado publico ya que proporciona una reproducción de los colores considerablemente mejor que la anterior. Su rendimiento esta por encima de los 100 lum/W
- 13. VAPOR DE SODIO
- 14. ADITIVOS METALICOS Las lámparas de haluro metálico, también conocidas como lámparas de aditivos metálicos, lámparas de halogenuros metálicos, lámparas de mercurio halogenado o METALARC, son lámparas de descarga de alta presión, del grupo de las lámparas llamadas HID (High Intensity Discharge). Son generalmente de alta potencia y con una buena reproducción de colores. La luz se genera pasando un arco eléctrico a través de un gas, generalmente argón y mercurio. Se caracterizan por generar luz blanca de alta intensidad y se utilizan en la industria, estadios, plazas comerciales, estacionamientos, etc.
- 16. LAMPARAS LED Es el conjunto de Diodos emisores de luz (light-emitting diode LED) como fuente lumínica agrupados en una tarjeta PCB (Printed Circuit Bord).
- 17. LAMPARAS LED Ventajas: Bajo consumo de energía, Arranque instantáneo, Aguante a los encendidos y apagados continuos, Mayor vida útil. Los diodos funcionan con energía eléctrica de corriente continua (bajo voltaje), de modo que las lámparas de led deben incluir circuitos internos para operar desde la corriente alterna normal (120v). Los leds se dañan a altas temperaturas, por lo que las lámparas de led tienen elementos de gestión del calor, tales como disipadores, aletas de refrigeración y en algunos casos ventiladores internos las lámparas de led tienen una vida útil larga y una gran eficiencia energética, pero los costos iniciales son más altos que los de las lámparas fluorescentes.
- 18. FIBRA OPTICA La fibra óptica es un medio de transmisión, empleado habitualmente en redes de datos y telecomunicaciones. Consistente en un hilo muy fino de material transparente, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión. La fuente de luz puede ser un laser o un LED.
- 20. En los últimos años las fibras ópticas han empezado a ser muy utilizadas en la iluminación debido a las ventajas que esta fuente ofrece: Ausencia de electricidad y calor: Esto se debe a que la fibra sólo tiene la capacidad de transmitir los haces de luz, además de que la lámpara que ilumina la fibra no está en contacto directo con la misma. Se puede cambiar el color de la iluminación sin necesidad de cambiar la lámpara: Esto se debe a que la fibra puede transportar el haz de luz de cualquier color sin importar el color de la fibra. Por medio de fibras, con una sola lámpara se puede hacer una iluminación más amplia: Esto es debido a que con una lámpara se puede iluminar varias fibras y colocarlas en diferentes lugares.
- 22. EQUIPOS PARA FUENTES LUMINOSAS La mayoría de las fuentes luminosas artificiales requieren algún tipo de equipo para su correcto funcionamiento, desde las luminaria de halógeno a baja potencia, hasta las nuevas tecnologías LED, incluso equipos especiales para trabajar en condiciones extremas como cámaras de refrigeración, minas, fuentes o albercas, etc.
- 23. Balastro: Sirve para mantener estable y limitar la intensidad de la corriente para lámparas, ya sea una lámpara fluorescente, una lámpara de vapor de sodio o una lampara de aditivos metálicos. Técnicamente, en su forma clásica, es un acelerador de energía que está constituido por una bobina de alambre de cobre esmaltado enrollada sobre un núcleo de chapas de hierro o de acero eléctrico. En la actualidad existen de diversos tipos, como los balastos electrónicos usados para lámparas fluorescentes o para lámparas de descarga de alta o baja intensidad.
- 24. Driver LED Al igual que los balastros, el driver para las luminarias LED, son dispositivos para bajar la corriente normal, hasta el punto que el LED este configurado para su funcionamiento, por lo generar los luminarios LED funcionan desde 12 hasta 48v También va en función de la cantidad de energía que la luminaria LED consuma. Por ejemplo, una tira flexible de LED que consuma 72w y trabaje a 12v, debe tener una fuente de poder de mínimo 72w (puede tener mayor potencia) y con una salida de 12v Fuente de poder de 12w 110-220v entrada y 12v salida Fuente de poder de 200w 110-277v entrada y 12-48v salida Transformador de voltaje de 127 a 12v
