LÁMPARAS Y SUS COMPONENTES
Desde la primera lámpara de Edison, hace ya más de 100 años, se ha ido
acumulando una gran experiencia en el campo de la iluminación, que
supone una parte muy importante en el conjunto de la electricidad
moderna.
A lo largo de estos años se han descubierto nuevos tipos de lámparas a
las que se han ido adaptando una serie de componentes y aparatos
auxiliares, tales como casquillos, portalámparas, reactancias, etc.
Seguidamente exponemos algunos de ellos.
Las lámparas pueden ser de muchas clases, cada una de ellas con sus
particularidades y características específicas, que pasamos a estudiar con
detalle.
8.2.1. LÁMPARAS DE INCANDESCENCIA
La incandescencia es un sistema en el que la luz se genera como
consecuencia del paso de una corriente eléctrica a través de un filamento
conductor.
Muchos han sido los materiales utilizados para la construcción de
filamentos, pero en la actualidad el material de uso exclusivo es el
tungsteno o wolframio, cuya temperatura de fusión es del orden de 3.400
ºC. Con este tipo de filamentos se puede llegar a temperaturas normales de
trabajo del orden de 2.500 a 2.900 ºC, lo cual permite fabricar lámparas de
incandescencia de una vida relativamente grande, con rendimientos
también relativamente grandes, sobre todo si los comparamos con los
obtenidos tan sólo hace unas cuantas décadas.

El filamento entraría en combustión con el oxígeno del aire si no lo
protegiéramos mediante una ampolla de vidrio a la que se le ha hecho el
vacío o se ha rellenado de un gas inerte.
Un factor importante que condiciona la vida de un filamento, es el
llamado "fenómeno de evaporación". Dicho fenómeno consiste en que
debido a las elevadas temperaturas del filamento, este emite partículas que
lo van adelgazando lentamente, produciendo finalmente su rotura.
Para evitar en parte este fenómeno, los filamentos se arrollan en forma
de espiral y la ampolla se rellena con un gas inerte a una determinada
presión. El gas inerte de relleno suele ser de una mezcla de nitrógeno y
argón, aunque también suele utilizarse kripton exclusivamente.
La ampolla constituye la envoltura del filamento y del gas de relleno,
siendo su tamaño función de la potencia eléctrica desarrollada. El material
que se utilizó para las primeras lámparas era el cristal, aunque en la
actualidad el vidrio a la cal es el más utilizado.
Su forma no está supeditada fundamentalmente a ningún concepto
técnico, siguiendo generalmente criterios estéticos o decorativos, por lo que
se fabrican según una extensa variedad de formas. El modelo estándar es el
más corrientemente utilizado.
El casquillo tiene como misión la de recoger los dos hilos que salen del
filamento, a través del vidrio, hacia el exterior; al mismo tiempo sirve como
elemento de unión con la red de alimentación. Existe una gran diversidad
de formas y tamaños de casquillos, aunque los más corrientemente
utilizados son los de rosca Edison E-27, para potencias inferiores a los
300W, y la rosca E-40 o Goliat, en lámparas de igual o superior potencia.

Para un buen conocimiento del comportamiento de estas lámparas, es
necesario tener en cuenta su curva de distribución espectral de las
diferentes radiaciones que la componen. En la figura mostramos la
distribución espectral de una lámpara de incandescencia, tipo estándar, de
500W, en función de la energía radiada.
De esta curva se deduce que la energía radiada por estas lámparas tiene
un carácter continuo y que gran parte de la energía se encuentra en la zona
de los colores rojos, mientras que solamente una pequeña parte lo hace en
la zona del color violeta. De esto se deduce que la luz radiada por este tipo
de lámparas se asemeja a la luz solar.
La eficacia luminosa o rendimiento de una lámpara se expresa como el
cociente entre el flujo luminoso producido y la potencia eléctrica consumida,
La eficacia de las lámparas de incandescencia es la más baja de todas las
lámparas y es del orden de 8 Lm/W para lámparas de pequeña potencia y
del orden de 20 Lm/W para las de gran potencia.
No debemos confundir la eficacia de una lámpara con el rendimiento de
la transformación "energía eléctrica energía luminosa". Casi la totalidad de
la energía eléctrica aplicada a las lámparas se transforma en calor, y
solamente una pequeñísima parte se transforma en luz, es difícil encontrar
rendimientos peores.
El flujo luminoso de las lámparas de incandescencia no es constante a lo
largo de toda su vida. La causa hay que buscarla en el fenómeno de la
evaporación del filamento, ya que por una parte las partículas de tungsteno
desprendidas por el filamento se depositan sobre la pared interna de la
ampolla ennegreciéndola, y por otra parte el adelgazamiento experimentado
por dicho filamento hace que aumente su resistencia, lo que provoca una
disminución de la potencia absorbida. Ambos efectos provocan una
disminución del flujo total emitido.

A lo largo de la vida media de una lámpara de incandescencia, la
depreciación de su flujo va aumentando progresivamente y resulta ser del
orden del 20% cuando alcanza su vida media.
Se considera como vida media de una lámpara al promedio de las vidas o
duraciones de un grupo de ellas funcionando en condiciones normales. Este
es un dato muy importante a tener en cuenta en cualquier tipo de lámpara,
ya que de él dependerá, fundamentalmente, el mayor o menor rendimiento
económico de la instalación.
La vida media de una lámpara de incandescencia se estima en unas
1.000 horas, es decir, que parte de ellas durarán menos, mientras que otras
sobrepasarán esta cifra. La vida media de las lámparas de incandescencia
es la menor de todas las lámparas, no obstante, por sus características es la
que más se utiliza en el alumbrado de viviendas.
La tensión de alimentación de una lámpara de incandescencia es un
factor que afecta a todas sus variables, resistencia eléctrica del filamento,
corriente, potencia, flujo luminoso, eficacia luminosa y vida media. Hemos
representado todas estas variables en la figura, de la que podemos obtener
interesantes conclusiones.
Es interesante observar cómo varía la vida media de una lámpara, en
función de la tensión. Un aumento de la tensión de un 30% deja a la
lámpara prácticamente sin vida, mientras que una disminución del 10%
aumenta la vida en un 400%.
Referente al valor de la resistencia eléctrica del filamento de una lámpara
de incandescencia, vemos como no resulta ser constante con la tensión,
como sería de esperar. Ello se debe a que al aumentar la tensión aumenta
su temperatura y con ella su resistencia, como consecuencia de que el
tungsteno tiene un coeficiente positivo de temperatura relativamente
grande.

El resto de los valores siguen un comportamiento lógico, tal y como
puede apreciarse.
Hemos observado la vida extremadamente corta de las lámparas
incandescentes, su pequeña eficacia luminosa, y la enorme influencia que
tiene la tensión sobre sus características fundamentales. Pese a ello y con
una antigüedad de más de 100 años, las lámparas incandescentes siguen
alumbrando la casi totalidad de los hogares, ya que no existe nada mejor
que las sustituya.

8.2.2. LÁMPARAS DE INCANDESCENCIA CON HALOGENUROS
Las lámparas de incandescencia con halogenuros o simplemente
lámparas halógenas no son más que lámparas de incandescencia
perfeccionadas.
En las lámparas de incandescencia tiene lugar el ya conocido fenómeno
de evaporación del filamento, que consiste en el desprendimiento de
partículas de tungsteno que siguiendo las corrientes de convección del gas
en el interior de la lámpara, acaban por depositarse sobre la pared interior
de la ampolla, ennegreciéndola.
Si al gas de relleno de una lámpara de incandescencia se le añade una
pequeña cantidad de yodo en forma de yoduro, en las zonas externas de la
lámpara en las que la temperatura es del orden de los 600 ºC, tiene lugar
una reacción química en virtud de la cual los átomos de tungsteno se
recombinan con los átomos de yodo, dando como resultado un compuesto
llamado yoduro de tungsteno:

Por otra parte, cuando las moléculas de este nuevo compuesto se
aproximan al filamento, zona en la que la temperatura es superior a los
2.000 ºC, se produce la reacción opuesta, es decir, el yoduro de tungsteno
se disocia en yodo y tungsteno, depositándose este último sobre el
filamento, siguiendo el yodo el camino determinado por las corrientes de
convección, para repetir el proceso.
Como ya hemos dicho, una parte de la reacción química se produce a
una temperatura de 600ºC, en la pared de la ampolla de la lámpara. Para
poder alcanzar tan elevada temperatura no queda más remedio que reducir
considerablemente el tamaño de la ampolla y como el vidrio no soporta
estas temperaturas tan elevadas, se recurre al cuarzo, que tiene una
temperatura de reblandecimiento superior a los 1.300 ºC. El resultado de lo
expuesto es una gran disminución del tamaño de estas lámparas,
aproximadamente el 5% del volumen de una lámpara convencional de la
misma potencia.
En una atmósfera halógena no pueden emplearse materiales corrientes,
en base a la gran afinidad química, por lo que los soportes del filamento se
hacen también de tungsteno.
Las salidas de los conductores de alimentación de estas lámparas, se
hacen a través de unas finísimas hojas de molibdeno. Debido al pequeño
coeficiente de dilatación de este material y a las dimensiones
extremadamente pequeñas de la hoja que atraviesa el cuarzo, este se ve
sometido a esfuerzos relativamente pequeños.
El extremadamente pequeño volumen de estas lámparas, permite
realizar ampollas de cuarzo de gran resistencia, admitiendo un relleno de
gas a mayor presión.
Todo lo dicho sobre las lámparas halógenas nos permite citar las
siguientes ventajas sobre las lámparas de incandescencia convencionales:
- El flujo luminoso es mayor, debido a que el filamento puede
trabajar a mayores temperaturas. Esto es posible gracias a la
regeneración del tungsteno.
- La vida media resulta mayor, 2.000 h., debido también a la
regeneración del tungsteno.
- La ampolla de cuarzo apenas se ennegrece, puesto que no se
deposita tungsteno sobre ella, lo que se traduce en una menor
depreciación del flujo luminoso, que permanece casi inalterable a lo
largo de su vida.
- Debido a sus reducidas dimensiones es posible conseguir un
control más preciso del haz luminoso.
Para la manipulación de estas lámparas hay que tener presentes dos
cuestiones muy importantes:
- Evitar la presencia de grasa sobre la ampolla de cuarzo, es decir,
no deben tocarse con las manos, ya que a altas temperaturas se

puede originar la desvitrificación del cuarzo con las anomalías
consiguientes.
- Su posición de trabajo debe de ser siempre horizontal con una
tolerancia máxima de unos 4º. Una mayor inclinación altera el
equilibrio térmico de la regeneración, afectando seriamente a la vida
de la lámpara.
La temperatura de color de estas lámparas resulta ser de 3.100 ºC y la
eficacia luminosa es del orden de 22 Lm/W, algo mayor que la
correspondiente a lámparas de incandescencia convencionales.
En la actualidad se fabrican dos tipos de lámparas halógenas, las
llamadas de casquillos cerámicos y las de doble envoltura, tal y como se
muestra en la figura.
Las lámparas halógenas de casquillos cerámicos están formadas por una
ampolla cilíndrica de cuarzo de diámetro muy reducido, en cuyo interior se
encuentra el filamento de tungsteno, arrollado en espiral, sumergido en una
atmósfera de nitrógeno-argón y un halógeno que acostumbra a ser de yodo.
Los extremos de la ampolla terminan en dos casquillos cerámicos que
protegen los contactos de conexión. La posición de trabajo de este tipo de
lámparas debe ser siempre horizontal, con una desviación máxima de 4º, y
debe evitarse el contacto de la ampolla con las manos, tal y como ya hemos
indicado.
Para evitar los problemas que trae consigo la desvitrificación y al mismo
tiempo permitir el funcionamiento de la lámpara en cualquier posición, se
han creado las lámparas de doble envoltura, en las que el tubo de cuarzo
está situado en el interior de un segundo tubo, en este caso de vidrio
normal, cuya misión no es otra que la de proteger el tubo de cuarzo y al
mismo tiempo proporcionarle el equilibrio térmico que precisa para su buen
funcionamiento.

Este equilibrio térmico necesario para que se produzca la regeneración
del filamento en cualquier posición de trabajo de la lámpara, se consigue
rellenando con nitrógeno el espacio que hay entre la lámpara y el segundo
tubo de vidrio.
Las lámparas de doble envoltura disponen de casquillos normalizados del
tipo E-27 o E-40, siendo fácilmente adaptables en portalámparas destinados
a lámparas de incandescencia convencionales.
La posibilidad de un encendido y reencendido instantáneo, la gran
facilidad de controlar el haz luminoso y una muy buena reproducción
cromática, hace de estas lámparas un medio excelente para el alumbrado
de pistas deportivas, carteles publicitarios, edificios y monumentos. No
obstante, debido a la corta vida media de estas lámparas, se trata de un
alumbrado bueno pero muy caro.
Además de los dos tipos de lámparas halógenas que acabamos de
describir y cuya aplicación se centra principalmente en el alumbrado
industrial, existen otras lámparas halógenas para aplicaciones diversas,
tales como pequeñas lámparas de sobremesa, lámparas para faros de
automóviles, lámparas para proyectores de transparencias y diapositivas,
etc..
LÁMPARAS FLUORESCENTES
Las lámparas fluorescentes son fuentes luminosas originadas como
consecuencia de una descarga eléctrica en atmósfera de vapor de mercurio

a baja presión, en las que la luz se genera por el fenómeno de
fluorescencia. Este fenómeno consiste en que determinadas sustancias
luminiscentes, al ser excitadas por la radiación ultravioleta del vapor de
mercurio a baja presión, transforman esta radiación invisible en otra de
onda más larga y que se encuentra dentro del espectro visible.
La lámpara fluorescente normal consta de un tubo de vidrio de un cierto
diámetro y longitud variable según la potencia, recubierto internamente de
una capa de sustancia fluorescente. En los extremos de este tubo se
encuentran los cátodos de wolframio impregnados en una pasta formada
por óxidos alcalinotérreos que facilitan la emisión de electrones. El tubo está
relleno de gas argón a baja presión y una pequeña cantidad de mercurio.
Conectada la lámpara en su correspondiente circuito, la corriente
eléctrica que atraviesa los electrodos, los calienta y les hace emitir
electrones, iniciándose la descarga si la tensión aplicada entre los extremos
es suficiente. El calor producido, evapora rápidamente el mercurio por lo
que la descarga se mantiene en una atmósfera de mayor conductividad,
mezcla de gas argón y del vapor de mercurio.
Los electrones así obtenidos, en su recorrido de un extremo a otro del
tubo, chocan con los átomos de mercurio y la energía desprendida en el
choque se transforma en radiaciones ultravioleta y por lo tanto invisibles,
pero capaces de excitar la capa fluorescente que recubre el interior del
tubo, con lo que se transforman en luz visible.
Esta es la explicación que inicialmente ofrecemos para justificar el
funcionamiento de los tubos fluorescentes, aunque no obstante vamos a
completarla con ciertos pormenores prácticos que facilitarán una mayor
comprensión del funcionamiento.
Las lámparas fluorescentes, como todas las de descarga, presentan una
resistencia al paso de la corriente que disminuye a medida que esta se
incrementa. Este efecto las llevaría a la autodestrucción si no les
colocáramos algún elemento que controle la intensidad que circula por ellas;
este elemento es una reactancia cuyo nombre específico para este caso es
"balasto".
La reactancia o balasto está formada por una bobina de hilo de cobre
esmaltado con su correspondiente núcleo magnético. Este conjunto va

introducido dentro de un contenedor metálico, y todo ello impregnado al
vacío con resinas capaces de penetrar hasta el interior de los más pequeños
huecos existentes entre espiras; con ello conseguimos un considerable
aumento de la rigidez dieléctrica de la bobina, una mejor disipación del
calor formado, y una total eliminación de las posibles vibraciones del núcleo
magnético.
Las funciones que debe cumplir una reactancia, en el orden en que se
realizan al poner en funcionamiento un tubo fluorescente, son:
- Proporcionar la corriente de arranque o
precalentamiento de los filamentos para conseguir de
éstos la emisión inicial de electrones.
- Suministrar la tensión de salida en vacío suficiente
para hacer saltar el arco en el interior de la lámpara.
- Limitar la corriente en la lámpara a los valores
adecuados para un correcto funcionamiento.
En la figura mostramos el circuito fundamental de funcionamiento de una
lámpara fluorescente con su balasto y su interruptor de puesta en marcha
(cebador) .
Si aplicamos tensión al circuito, no circulará corriente por el mismo, ya
que no puede establecerse la descarga, por falta de electrones. Si ahora
cerramos momentáneamente el interruptor, el circuito se cierra a través del
balasto y de los filamentos del tubo, los cuales iniciarán la emisión de
electrones.
Si ahora abrimos el interruptor, se crea una sobretensión como
consecuencia de la autoinducción de la bobina del balasto, y encontrándose
el tubo fuertemente ionizado como consecuencia de la emisión de
electrones, se iniciará la descarga en el seno del gas de relleno y
posteriormente en el vapor de mercurio. Así cebado el tubo, quien ahora
limita la corriente es el balasto y en bornas de la lámpara quedará la
tensión de arco necesaria para mantenerlo. Esta tensión de mantenimiento
del arco depende principalmente de la longitud del tubo y suele estar
comprendida entre 40 y 100 V.

Todo lo dicho sobre el funcionamiento de la lámpara es perfectamente
válido, a excepción del interruptor manual de puesta en funcionamiento,
que deberá ser sustituido por un interruptor automático "Cebador".
El cebador consiste en una pequeña ampolla de vidrio llena de gas argón
a baja presión, y en cuyo interior se encuentran dos electrodos; uno de
ellos, o los dos, son laminillas de diferente coeficiente de dilatación que, por
la acción del calor, pueden doblarse ligeramente, y que se encuentran muy
próximas. En paralelo con estos dos electrodos encontramos un
condensador cuya misión es la de evitar en lo posible las interferencias en
las bandas de radiodifusión y TV, que este interruptor automático pueda
ocasionar. Estos dos elementos van alojados en un pequeño recipiente
cilíndrico de aluminio o de material aislante.
Así constituido el cebador, su funcionamiento puede resumirse de la
siguiente manera:
Al conectar el circuito a la red, toda la tensión queda aplicada entre los
dos electrodos del cebador. Como consecuencia de la proximidad a que se
encuentran, se establece entre ellos y a través del gas de relleno un
pequeño arco, el cual produce un aumento de la temperatura en la lámina,
y en consecuencia su deformación, hasta ponerse en contacto con la fija,
cerrando con ello el circuito de caldeo de los filamentos. Al cesar el arco, la
laminilla bimetálica se enfría y por tanto vuelve a su posición inicial,
abriendo bruscamente el circuito y provocando la reactancia, la
sobretensión ya prevista, que inicia la descarga en el tubo.
Puesta en funcionamiento la lámpara, como la tensión entre sus
extremos disminuye a un valor igual al de formación del arco, ya no es
capaz de iniciar, entre los electrodos del cebador, ese pequeño arco, y en
consecuencia no vuelven a unirse.
Hemos supuesto que a la primera interrupción del cebador, la lámpara
inicia la descarga, pero si ello no ocurre, el cebador volverá a cerrar y abrir
su contacto hasta que la tensión entre sus extremos disminuya al valor de
formación del arco.
Finalmente destacamos que los polvos fluorescentes que recubren el
interior del tubo constituyen posiblemente el elemento más importante de

esta fuente de luz, ya que el 90% de la luz emitida por los tubos se debe a
su acción.
Las investigaciones llevadas a cabo en el campo de la química han
permitido descubrir nuevos materiales fluorescentes que mejoran
sensiblemente la transformación de las radiaciones ultravioleta en luz
visible, al mismo tiempo que permiten la obtención de tonalidades diversas
de luz.
La adecuada dosificación en la mezcla de estas nuevas materias ha
permitido la fabricación de una amplia gama de lámparas fluorescentes, con
unas características de emisión a diferentes temperaturas de color y con
rendimientos cromáticos distintos.
La extensa gama de tonalidades aparecidas en el mercado, y después de
una lógica racionalización, ha quedado establecida en tres categorías
básicas, según la temperatura de color:
1ª ) Tonalidades cálidas (2.700-3.100 ºK)
2ª ) Tonalidades frías (3.800-4.500 ºK)
3ª ) Tonalidades luz de día (6.500-7.500 ºK)
La figura nos muestra la curva de distribución espectral relativa de una
lámpara fluorescente de tono "Blanco cálido".
La vida media de los tubos fluorescentes es del orden de 7.500 horas y la
depreciación del flujo emitido para la vida media es aproximadamente del
25%.

Hasta no hace mucho los modelos que normalmente se fabricaban
correspondían a las potencias de 20 W, 40 W, y 65 W, con una longitud
variable con la potencia y un diámetro de 36 mm. En la actualidad estos
modelos están siendo sustituidos por otros tres tipos de mayor rendimiento
luminoso, de potencias 18 W, 36 W y 56 W, de igual longitud y con un
diámetro de tan sólo 26 mm.
El funcionamiento de las lámparas fluorescentes puede verse
sensiblemente afectado por diversos factores tales como temperatura y
humedad ambiente, número de encendidos y tensión de alimentación.
La máxima emisión luminosa de los fluorescentes se produce a
temperaturas comprendidas entre 38 y 49 ºC, experimentando una pérdida
de un 1% por cada grado de variación. Ello es debido a la enorme influencia
que tiene la temperatura sobre la producción de rayos ultravioleta.
La presencia de aire húmedo en las proximidades de un tubo fluorescente
puede formar una película de humedad sobre el mismo, variando la carga
electrostática de la superficie del tubo y haciendo necesarias unas tensiones
de arranque superiores a las normales. Este efecto puede eliminarse en
gran parte disponiendo sobre la pared externa del tubo una delgada capa de
silicona que dispersa la película de agua permitiendo el arranque en
mejores condiciones.
La "muerte" de un tubo fluorescente, es casi siempre consecuencia del
agotamiento de sus electrodos. El momento más perjudicial para su
integridad es siempre el arranque, de lo que puede deducirse que existirá
una relación entre el número de encendidos y la vida del tubo. La duración
de la vida de los tubos fluorescentes suele indicarse para una frecuencia de
encendidos de uno cada tres horas.
El flujo luminoso y la potencia de un tubo fluorescente se ven afectados
por la variación de la tensión de alimentación, tal y como podemos ver en la
figura.

La tensión mínima para la cual se mantiene el arco, suele ser del 75% de
la nominal.
La eficacia de una lámpara fluorescente, tomada como la relación entre
el flujo luminoso y la potencia de la lámpara, es del orden de 55 a 82
Lm/W. Esta es la eficacia que suelen dar los fabricantes, aunque en realidad
la eficacia real resultará ser la relación entre el flujo luminoso y la potencia
activa total consumida; en este caso tendremos que la eficacia será
notablemente menor, de 33 a 68 Lm/W.
Finalmente diremos que la luz de los fluorescentes es especialmente
indicada en todos aquellos lugares donde se necesite una iluminación de
calidad. Así, es imprescindible en oficinas, tiendas, talleres, y salas y
salones de actos.
Consideraciones eléctricas sobre los tubos fluorescentes
Como ya hemos visto, son tres los elementos fundamentales en los
circuitos con lámparas fluorescentes: tubo, balasto y cebador.
Eléctricamente el tubo equivale a una carga puramente óhmica, mientras
que el balasto supone una carga fuertemente inductiva. Así, pues, el
conjunto lámpara-balasto equivale a una carga inductiva con un bajo factor
de potencia.

Por ejemplo, las características eléctricas de un tubo fluorescente de 36
W, son:
Tensión de alimentación 220 V.
Intensidad nominal 0,43 A.
Potencia del tubo 36 W.
Potencia del balasto 12 W.
Potencia total 36 + 12 = 48 W.
De estas características deducimos la potencia aparente total consumida,
Wap = U Iap = 220 X 0,43 = 94,6 VA.
por lo tanto el factor de potencia del conjunto tubo-reactancia, será:
Esto quiere decir que la intensidad aparente que consume el circuito, Iap
= 0,43 A, se descompone en una parte activa y otra reactiva:
Disponiendo de un condensador a la entrada del circuito, capaz de
suministrar la intensidad reactiva que consume el circuito, conseguiremos
que el conjunto tubo-reactancia trabaje con un factor de potencia igual a la
unidad. Siendo:
Con un condensador de estas dimensiones, además de conseguir la
bonificación correspondiente a un factor de potencia unidad, conseguimos
que la intensidad por el circuito quede reducida a un valor de intensidad
aparente igual a la activa (0,218 A.), con el consiguiente ahorro de sección.
En la práctica no existirá el condensador de 5,3 mF, por lo que habrá que
colocar el de valor más próximo tomado por defecto.

En ocasiones no interesa llegar a un factor de potencia unidad, quedando
fijado en un valor más bajo. Normalmente las casas fabricantes de
reactancias dan el valor del condensador necesario para un factor de
potencia de 0,90, es decir,
y siendo:
tendremos que:
y para esta intensidad, le corresponde un condensador:
En la mayoría de las aplicaciones las lámparas fluorescentes van en
parejas, por lo que en vez de recurrir a un montaje con dos reactancias se
suele utilizar una sola, disponiendo los dos tubos en serie, tal y como indica
la figura. El condensador necesario puede calcularse de forma similar.
Un fenómeno de especial transcendencia se produce durante el
funcionamiento de las lámparas fluorescentes: se trata del llamado "efecto
estroboscópico". Puesto que el arco de una lámpara funciona con corriente
alterna de 50 ciclos por segundo, las corrientes de las lámparas se anulan
100 veces por segundo, disminuyendo su intensidad luminosa casi a cero en
esos momentos.
Por este motivo aparece el llamado efecto estroboscópico que produce la
sensación de que los cuerpos en movimiento lo hacen a velocidad menor

que la real, aparece una especie de sombra a su alrededor, y el parpadeo
luminoso aumenta la fatiga visual.
Naturalmente es necesario compensar o corregir este fenómeno si
queremos tener un alumbrado en perfectas condiciones. Para ello será
necesario desfasar las tensiones de unas lámparas con respecto a otras, de
forma que cuando un grupo de ellas pase por cero haya otras que se

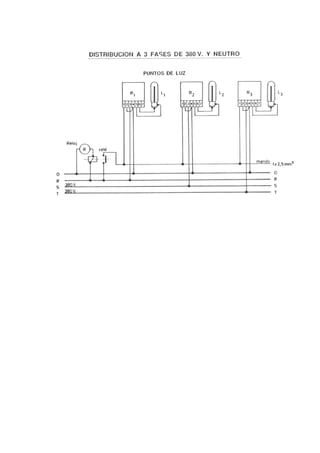

encuentren en un máximo. La forma más simple de conseguir esto es
alimentar las lámparas en grupos de tres, a una red trifásica, de forma que
las lámparas, conectadas entre cada una de las fases y el neutro, se
encontrarán siempre con un desfase de 120º.
Cuando no se disponga de una red trifásica también podremos
compensar el efecto estroboscopio mediante la utilización de un
condensador en serie con el circuito de una de las lámparas del grupo de
dos que se necesitan para este tipo de compensación.
Con el condensador conectado en serie en una de las lámparas, lo que
conseguimos es alimentarla con una intensidad desfasada 90º con respecto
a la otra, y por consiguiente, cuando una de ellas pase por cero la otra se
encontrará en un máximo. Calculando el condensador de forma que la
impedancia que presente sea aproximadamente la mitad de la que
representa la reactancia inductiva, conseguiremos evitar el efecto
estroboscópico y hacer que el conjunto de estos dos tubos funcione con un
factor de potencia próximo a la unidad.
Las reactancias a que hemos hecho referencia hasta ahora tienen unas
pérdidas consideradas como normales, pero que no obstante podrían ser
notablemente inferiores, aumentando el rendimiento de los circuitos.
Existe un tipo de reactancias denominadas de "bajas pérdidas", que
consumen una potencia que suele ser el 60% menor que las reactancias de
tipo normal. Mediante estas reactancias de bajas pérdidas el ahorro de
explotación resulta notable, cuestión de fácil demostración con un simple
estudio económico.
Sea un hipotético almacén que dispone de 1.000 lámparas de 36 W.
funcionando a 220 V., durante 8 horas diarias y 215 días al año. Las
características eléctricas de una reactancia normal y otra de bajas pérdidas,
son:
DATOS DE
COMPARACION
REACTANCIA N. REACTANCIA
B.P.
Tensión de red 220 V. 220 V.
Potencia en lámpara 36 W. 36 W.
Potencia en la reactancia 12 W. 4,5 W.
Potencia total 48 W. 40,5 W.

Intensidad en lámpara 0,43 A. 0,43 A.
Rendimiento de equipo 0,75 % 0,88 %
La potencia ahorrada sería de:
1.000 X 8 X 215 X (12 - 4,5) = 12.900.000 Wh. = 12.900 kWh
y estimando el precio del kWh. a 15 pts, el ahorro anual resultará ser de:
12.900 X 15 = 193.000 pts/año
Naturalmente una reactancia de bajas pérdidas cuesta más que una
normal, ya que está muy sobredimensionada, pero con otro simple cálculo
podemos llegar a la conclusión de que se pueden amortizar en un tiempo
inferior a los dos años. Los fabricantes aseguran para las reactancias una
vida media de 10 años, por lo que el ahorro mínimo previsto en este tiempo
sería de 1.930.000 Pts.
El rendimiento del equipo, visto como el cociente de la potencia
consumida por el tubo y la total consumida por el equipo, será en cada uno
de los dos casos:
PEQUEÑAS LÁMPARAS FLUORESCENTES
Este tipo de lámparas denominadas Dulux, PL, etc..., están basadas en el
principio de descarga en vapor de mercurio a baja presión, similar al de las
lámparas fluorescentes convencionales. Su principal atributo es su reducido
tamaño, comparable al de las lámparas de incandescencia.
La eficacia luminosa es del orden de 40 Lm/W., su vida media de unas
6.000 horas y la temperatura de color de 2.700 ºK. La depreciación del flujo
luminoso para su vida media es del 20%.
Se fabrican en cuatro potencias 5W, 7W, 9W y 11W., y tienen la
particularidad de que el cebador va incorporado en la base de la lámpara. El
balasto es común para las cuatro lámparas y su conexión es, naturalmente,
en serie.
También se pueden conectar dos lámparas en serie con un sólo balasto,
a excepción de la de 11W., que no es posible debido a su elevada tensión
de lámpara.

Las características expuestas dotan a estas lámparas de buenas razones
para sustituir a las de incandescencia en aquellos lugares de elevada
utilización, como hoteles, restaurantes, locales de venta, etc..
El principal inconveniente es que el nivel de iluminación nominal no se
alcanza hasta después de transcurridos unos tres minutos.
LÁMPARAS DE VAPOR DE MERCURIO
El funcionamiento de las lámparas de vapor de mercurio a alta presión,
conocidas simplemente como de vapor de mercurio, se basa en el mismo
principio que el de las lámparas fluorescentes. Así como una lámpara
fluorescente de descarga en mercurio a baja presión genera casi
exclusivamente radiaciones ultravioleta, con altas presiones de vapor el
espectro cambia notablemente, emitiendo varias bandas que corresponden
a las sensaciones de color violeta (405 m .), azul (435 m .), verde (546
m .) y amarillo (570 m .), emitiendo también una pequeña cantidad de
radiaciones ultravioleta.
Como las cualidades cromáticas de estas radiaciones no resultan muy
buenas, debido en gran parte a la ausencia de radiaciones rojas, las
radiaciones ultravioleta se transforman, mediante sustancias fluorescentes,
en radiaciones comprendidas dentro del espectro rojo, dando como
resultado una lámpara con un mejor rendimiento cromático.
Las lámparas de vapor de mercurio están constituidas por una pequeña
ampolla de cuarzo, provista de dos electrodos principales y uno o dos
auxiliares, en cuyo interior se encuentra una cierta cantidad de argón y
unas gotas de mercurio. Los electrodos auxiliares llevan una resistencia en
serie que limita la intensidad que por ellos puede circular.

La pequeña ampolla de cuarzo está contenida dentro de otra de mucho
mayor tamaño, de vidrio, cuya misión es la de proteger a la pequeña
ampolla, establecer un cierto equilibrio térmico, así como también la de ser
depositaria en su interior de sustancias fluorescentes encargadas de darle
una cierta tonalidad roja.
Como todas las lámparas de descarga, la lámpara de vapor de mercurio
debe llevar un elemento limitador de corriente, balasto. Cuando la
conectemos a la red de alimentación, se producirá inicialmente una
descarga entre el electrodo principal y el auxiliar, que se encuentran muy
próximos, lo que ioniza el argón, haciéndolo conductor y estableciendo un
tenue arco entre los dos electrodos principales; el calor generado por esta
descarga va progresivamente evaporando el mercurio del interior de la
ampolla, y poco a poco se va convirtiendo en el conductor principal.

A medida que aumenta la temperatura en el tubo de descarga, aumenta
la presión del vapor de mercurio y con ella la potencia activa consumida y el
flujo luminoso emitido, hasta alcanzar, al cabo de 3 o 4 minutos, los valores
normales de régimen. La intensidad absorbida por el circuito se inicia con
un valor del orden del 40 al 50% mayor que el nominal, y va reduciéndose
progresivamente tal y como hemos indicado.
Esta variación de la intensidad durante el arranque de la lámpara tiene
una muy importante influencia en el circuito, ya que en un alumbrado de
este tipo, el limitador deberá estar dimensionado para poder aguantar dicha
intensidad.
Si por algún motivo se apaga la lámpara, y seguidamente queremos
volver a encenderla, ello no resulta posible debido a que el vapor de
mercurio no se habrá enfriado y estará con una presión elevada.
Transcurridos tres o cuatro minutos, la lámpara se habrá enfriado y
reanudará el periodo de encendido; esto supone un serio inconveniente
para este tipo de lámparas.
La curva de distribución espectral viene representada en la siguiente
figura, pudiendo observar los cuatro colores predominantes, así como
también la zona del rojo que genera la capa fluorescente.
La temperatura de color de estas lámparas, depende del tipo de
recubrimiento fluorescente que lleve, pero suele estar comprendida entre
3.800 y 4.000 ºK, y tiene un rendimiento luminoso que oscila entre 40 y 60
Lm/W.
La depreciación del flujo luminoso depende naturalmente de las horas de
funcionamiento de la lámpara. La depreciación suele ser del 12% a las
8.000 horas de funcionamiento y del 35% a las 15.000 horas.

La vida media de la lámpara es extraordinariamente elevada, del orden
de 24.000 horas, aunque para estas horas de funcionamiento la
depreciación del flujo luminoso sea del orden del 50%. Los fabricantes
aconsejan cambiar la lámpara antes de las 15.000 horas de funcionamiento,
cuando la depreciación del flujo no es superior al 25%.
Las lámparas de vapor de mercurio resultan muy aconsejables en
alumbrados públicos y en grandes almacenes.
Al igual que para las lámparas fluorescentes, la reactancia hace que el
circuito tenga un bajo factor de potencia, por lo que se recomienda la
colocación de condensadores. Así, por ejemplo, la lámpara de 125 W. a 220
V., tiene un consumo de 1,15 A. y una potencia total consumida de 137 W,
por lo tanto tendremos un factor de potencia:
La capacidad necesaria para que el circuito trabaje con un factor de
potencia 0,9, será:

LÁMPARAS DE LUZ MEZCLA
Las lámparas de luz mezcla son una variante de las de vapor de
mercurio. El control de la intensidad que normalmente se consigue con una
reactancia, en las lámparas de vapor de mercurio, en el caso de las
lámparas de luz mezcla se hace mediante una resistencia en forma de
filamento de tungsteno colocado en su interior, contribuyendo además a la
emisión luminosa.
Como consecuencia de la aportación luminosa del filamento de
incandescencia, el espectro de la radiación es el resultado de la adición al
espectro típico de la lámpara de vapor de mercurio, el espectro de una
lámpara de incandescencia rica en radicaciones rojas e infrarrojas.

La eficacia de estas lámparas es del orden de 25 Lm/W., y tienen una
depreciación del flujo luminoso muy pequeña, no llega al 20%, para la vida
media de la lámpara, que es del orden de 6.000 h., para un encendido cada
tres horas.
Es importante resaltar en estas lámparas que, durante el periodo de
arranque, el exceso de tensión no absorbido por el tubo de descarga
sobrecarga considerablemente el filamento, motivo por el que la vida media
se ve en gran medida afectada por el número de encendidos.
Debido a la posibilidad de sustitución directa de estas lámparas por las
de incandescencia, resultan adecuadas en aquellos casos en los que se
pretende mejorar la iluminación sin grandes complicaciones.
LÁMPARAS DE MERCURIO CON HALOGENUROS
La constitución de las lámparas de halogenuros metálicos es similar a la
de las de vapor de mercurio, de las que se diferencia en que, además de

mercurio, contienen halogenuros de tierras raras, tales como disprosio,
talio, indio, holmio o tulio, con lo que se obtienen mayores rendimientos
luminosos y sobre todo una mejor reproducción cromática.
El tubo de descarga es de cuarzo con un electrodo de wolframio en cada
extremo, recubierto de un material emisor de electrones. El bulbo exterior
es de vidrio duro y sirve para el equilibrio térmico del tubo de descarga y
para su aislamiento.
Aunque las condiciones de funcionamiento son similares a las de las
lámparas de vapor de mercurio, la adición de halogenuros hace necesaria
una tensión de encendido muy superior a la de una red de alimentación,
200/380 V., por lo que necesita un arrancador que proporcione tensiones de
pico del orden de 1,5 a 5 kV.
Las lámparas de halogenuros metálicos, como todas las de descarga se
deben conectar a la red a través de una reactancia que controle la
intensidad, debiendo tener especial cuidado de que la combinación
reactancia-arrancador sea la adecuada. Dos son los circuitos que se suelen
utilizar para el funcionamiento de estas lámparas.
El período de arranque es de 3 a 5 minutos, hasta que la lámpara da el
flujo luminoso previsto y el reencendido de 10 a 20 minutos, dependiendo
del tipo de luminaria y de la potencia de la lámpara. La tensión entre sus
extremos, necesaria para mantener la descarga, es del orden de 100 a 200
V., depende de la potencia.
Dado que estas lámparas no emiten radiaciones ultravioleta, eliminan la
necesidad de la capa fluorescente, por lo que se suelen construir en
ampollas cilíndricas y transparentes.
Los tipos de lámparas existentes en el mercado son muy diversos y
dependen principalmente del tipo de halogenuro introducido. Tanto la
temperatura de color proporcionada, como la eficacia luminosa obtenida
dependen de este concepto.
Así, cuando se utilizan aditivos de sodio, talio e indio, se obtiene una
eficacia luminosa del orden de 95 Lm/W. y una temperatura de color de
unos 4.200 ºC. Cuando se utilizan aditivos a base de estaño, el rendimiento
luminoso es de unos 45 Lm/W. y la temperatura de color del orden de
5.000 ºC.

En la siguiente figura podemos ver la curva de distribución espectral de
una lámpara típica de halogenuros metálicos. De todas las que hemos visto
es la que tiene un espectro más continuo, y solamente tiene una cresta
importante en la zona de los verdes.
Tampoco podemos concretar nada sobre la vida media de estas lámparas
cuyo valor puede decirse que se encuentra entre 2.000 y 8.000 horas,
dependiendo muy directamente del tipo y del fabricante.
Como ya hemos dicho, la principal cualidad de estas lámparas es la
reproducción cromática, por lo que la hacen especialmente indicada en

aquellos casos en los que la reproducción cromática sea fundamental, como
por ejemplo en aplicaciones televisivas.
El campo de utilización de estas lámparas, así como sus características
especiales no están definidas totalmente, ya que se encuentran en pleno
desarrollo. De hecho, en la actualidad, estas lámparas están siendo
investigadas en profundidad, por lo que se desconoce el alcance real al que
puedan llegar.
LÁMPARAS DE VAPOR DE SODIO A BAJA PRESIÓN
Constructivamente las lámparas de vapor de sodio a baja presión están
formadas por dos ampollas de vidrio tubulares. La ampolla interna o tubo de
descarga tiene forma de U y en su interior se encuentra una pequeña
cantidad de gas neón a baja presión y sodio puro en forma de gotas,
cuando está frío; así mismo, en los extremos del tubo de descarga se
encuentran dos electrodos de filamento de wolframio, sobre los que se ha
depositado un material emisor de electrones.

La ampolla exterior envolvente, tiene como misión la protección térmica
y mecánica del tubo de descarga, y entre las dos se ha hecho el vacío.
Al aplicar tensión entre los electrodos, se produce la descarga a través
del gas neón, la cual determina la emisión de una luz roja característica de
este gas. El calor generado por la descarga produce la vaporización
progresiva del sodio y, como consecuencia, la descarga pasa a efectuarse
en una atmósfera en la que la concentración de sodio es cada vez mayor,
produciendo una luz cada vez más amarilla.
El proceso de encendido de una lámpara de vapor de sodio a baja
presión dura unos 10 minutos y al final se obtiene una luz amarilla
monocromática de una longitud de onda de 5.890 m .
El rendimiento de estas lámparas es óptimo cuando la temperatura
interna alcanza los 270 ºC, por lo que la pared interna del tubo exterior
lleva una fina capa de óxido de indio, el cual permite el paso de las
radiaciones visibles, pero detiene el 90% de las radicaciones infrarrojas,
que se invierten en calentar el tubo.
La curva de distribución espectral es monocromática, de color amarillo,
situado en la zona donde la sensibilidad del ojo humano es de un 75% con
respecto a la máxima. Por tal motivo estas lámparas resultan adecuadas en
aquellos lugares en donde la reproducción de los colores es secundaria
como, por ejemplo, en vías de tránsito urbano, en donde lo principal es la
percepción del movimiento; también es aplicable este tipo de luz en
grandes espacios industriales de carga, descarga y estacionamiento.
La eficacia luminosa de las lámparas de vapor de sodio a baja presión es
la más elevada de todas las existentes, llega a ser de 190 Lm/W. La vida
media resulta ser de unas 15.000 horas, con una depreciación que no llega
al 20%.
La tensión mínima de arranque que necesitan estas lámparas es del
orden de los 390 V. para potencias de lámpara pequeñas (35 W.) y del
orden de los 600 V. para las de gran potencia (180 W.). Por tal motivo, se
hace imprescindible en el circuito un elemento que además de controlar la
intensidad, como en todas las lámparas de descarga, eleve la tensión de la

red al valor necesario; esto se consigue mediante reactancias
autotransformadoras de dispersión.
Para algunas potencias de lámparas, cuya tensión de arranque es del
orden de 390 V. y la tensión de funcionamiento del arco de unos 100 V., es
posible utilizar reactancias de choque en lugar del autotransformador.
Cuando se utilicen reactancias de choque es imprescindible utilizar
también un arrancador capaz de producir unos impulsos de tensión elevada
que inicien la descarga en el interior de la lámpara.
Así, por ejemplo, en el segundo circuito indicado en la figura, cuando lo
conectemos a la red, el arrancador recibe entre sus extremos la tensión
total de la red, por lo que el pequeño circuito electrónico que lo forma
comienza a oscilar, produciendo descargas de tensión de un valor de pico
de unos 1.500 V. y de una duración de 3 a 4 ms. La energía de estos
impulsos es suficiente para iniciar la descarga en la atmósfera de neón del
interior de la lámpara, provocando el encendido de esta. Al producirse el
cebado, la tensión en bornas de la lámpara disminuye, por lo que el
arrancador queda alimentado a una tensión notablemente inferior a la de la
red (100V.), que es insuficiente para hacerle oscilar, quedando en reposo
durante todo el tiempo que la lámpara permanezca encendida.
Este sistema de encendido permite utilizar reactancias más simples y
ligeras, para las que el condensador de corrección del factor de potencia es
de menos capacidad que en el caso de las reactancias autotransformadoras.

LÁMPARAS DE VAPOR DE SODIO A ALTA PRESIÓN
Las lámparas de sodio a baja presión tienen una inmejorable eficacia
luminosa, pero su reproducción cromática es muy deficiente. Para mejorar
este tipo de lámparas hay que hacerles una serie de modificaciones, tales
como aumentar la presión del vapor de sodio, a costa de trabajar a
temperaturas más elevadas, y agregar además del gas inerte, xenón, una
pequeña cantidad de mercurio que ayude a mejorar el espectro.
Para que estas dos modificaciones se puedan hacer realidad hay que
vencer una seria dificultad, dado que el sodio a alta presión y temperatura,
ataca seriamente al vidrio y al cuarzo, materiales utilizados hasta ahora
para estos cometidos.

Para cumplir este cometido se han creado tubos de descarga a base de
óxido de aluminio sinterizado, capaces de soportar la acción del sodio a
temperaturas superiores a los 1.000 ºC y al mismo tiempo transmitir el
90% de la luz visible producida por la descarga eléctrica en su interior. Este
tubo está cerrado mediante tapones de corindón sintético, en los que se
soportan los electrodos.
El tubo de descarga se aloja en el interior de una ampolla de vidrio duro,
resistente a la intemperie que le sirve de protección y aislamiento eléctrico
y térmico. La despreciable cantidad de radiaciones ultravioleta que generan
estas lámparas, hace innecesario el empleo de material fluorescente, por lo
que esta ampolla es totalmente transparente.
Debido a la presión elevada del sodio en el tubo de descarga, para el
encendido de estas lámparas es preciso aplicar tensiones de pico
comprendidas entre 2.800 y 5.500 V., por lo que además de la
imprescindible reactancia hay que colocar arrancadores especiales capaces
de generar los impulsos de encendido. El modelo de lámpara de 70 W. lleva
incorporado dicho arrancador.
Al conectar el circuito a la red de alimentación, el arrancador
proporcionará los impulsos de tensión necesarios para iniciar la descarga en
el gas xenón. La elevación de temperatura producida por la descarga, va
evaporando el mercurio y el sodio, que pasan a ser conductores principales,
con lo que la iluminación irá aumentando hasta que al cabo de unos 5
minutos se alcance el valor nominal.
La intensidad de arranque de estas lámparas es del orden del 40 al 50%
superior al valor nominal que se alcanza una vez transcurrido el tiempo de
encendido. La potencia activa consumida por la lámpara va aumentando
hasta alcanzar su valor nominal máximo, que junto con la potencia aparente
nos determinará el factor de potencia típico de estos circuitos y que como
en los demás casos resultará ser del orden de 0,5.
Al igual que las otras lámparas de descarga, si por alguna circunstancia
se desconectan, no pueden volver a encenderse hasta transcurrido el

tiempo necesario para que la presión del sodio descienda a valores
inferiores. Así, el tiempo de reencendido suele ser del orden de 2 a 3
minutos.
La curva de distribución espectral de una lámpara de vapor de sodio a
alta presión resulta sensiblemente mejorada con respecto a las de baja
presión, pudiendo apreciar en ellas una mejor reproducción cromática.
La eficacia luminosa es francamente buena, del orden de 120 Lm/W. y la
temperatura de color resulta ser de 2.200 ºK.
La vida media es de unas 15.000 horas, con una depreciación del flujo
que no llega al 40%.
La mejora de la reproducción cromática conseguida con estas lámparas,
las hace muy apreciadas en alumbrados públicos, y en general en todos
aquellos espacios en los que se requiera una iluminación económica sin
grandes exigencias cromáticas.

REACTANCIAS DE DOS NIVELES DE POTENCIA
En alumbrados públicos, cuando a determinadas horas se desea reducir
el alumbrado con el fin de obtener un cierto ahorro, es necesario disponer
de dos circuitos independientes de manera que a determinada hora se
pueda eliminar uno de ellos quedando el otro, generalmente distribuido
alternativamente.
Esta solución no es todo lo buena que sería de desear ya que además de
necesitar dos circuitos independientes, la eliminación de puntos de luz crea
zonas oscuras con muy mala visibilidad.
Los fabricantes de reactancias con el fin de contribuir a solucionar este
problema han creado las llamadas reactancias de dos niveles.
Su funcionamiento se basa en la fabricación de reactancias con dos
niveles de impedancia, de manera que el primer nivel corresponda con el de
máximo rendimiento luminoso del circuito, mientras que el segundo nivel
corresponde un descenso del nivel de iluminación, y por lo tanto de la
potencia consumida.
Dependiendo del tipo de lámpara, el descenso del nivel de iluminación,
con respecto al Nivel Máximo, se considera aceptable cuando la reducción
esté comprendida entre el 45 y el 55%, lo que corresponde con una
reducción de la potencia consumida comprendida entre el 58 y el 63%.
Reducciones de iluminación y de potencia mayores no serían aceptables ya
que podrían aparecer problemas de estabilidad en las lámparas.
POTENCIA
ABSORBIDA
FLUJO
LUMINOSO
AHORRO
100 % 100 % -
63 % 55 % 37
58 % 45 % 42

Tal y como se indica, para las lámparas de vapor de sodio a alta presión se
dispone de conjuntos apropiados para cada potencia de lámpara,
consistentes en una reactancia de dos niveles, arrancador, y relé para la
conmutación de los dos niveles de potencia.
Puesto que se prevén dos niveles de funcionamiento con dos potencias,
también serán necesarios dos condensadores si se quiere compensar el
factor de potencia. El primer condensador, el C1, corresponde a la capacidad
necesaria para compensar el nivel mínimo, y el Cco, corresponde a la
capacidad que le falta a C1 para poder compensar el nivel máximo.
Estando el relé en posición de reposo, el contacto 3-1 se encuentra
cerrado y por consiguiente la reactancia se halla conectada en su nivel
máximo. Así mismo, el contacto 7-5 se encuentra también cerrado, por lo
que en el circuito hay dos condensadores acoplados en paralelo, C1 y Cco.
Al aplicar tensión al relé, el contacto 3-1 pasa a la posición 3-2, que
conecta la reactancia en su nivel reducido, mientras que el contacto 7-5
pasa a la posición 7-6, quedando desconectado el condensador Cco.
Obsérvese que de no existir el puente de resistencias entre los puntos 1, 3,
al pasar de la posición de nivel máximo al mínimo, habría un instante en el
que el circuito quedaría desconectado, por lo que la lámpara se apagaría,
dando lugar a un reencendido de tres o cuatro minutos de duración.
El circuito de aplicación lo representamos con el accionamiento por medio
de un reloj horario, alimentado a 220 V., entre el neutro O y la fase R. Las
lámparas conectadas alternativamente a las fases R, S y T, se alimentan a
220 V., y solamente es necesario llevar un conductor para realizar la
conmutación.
Todo lo dicho es perfectamente válido para lámparas de vapor de
mercurio, por lo tanto solamente es necesario colocar el modelo adecuado
en cada caso.

Lamparas

Más contenido relacionado

La actualidad más candente (20)

Similar a Lamparas (20)

Último (20)

Lamparas
