Inspcampo

Inspección en tuberías
de PEAD
Octubre, 2002 - Rev.0
REVINCA, C.A
Procedimientos de Inspección en tuberías de
Polietileno de Alta Densidad (PEAD) en el campo.

REVINCA
C.A
CONTENIDO
INTRODUCCIÓN
TÉCNICA DE INSPECCIÓN SUPERFICIAL. INSPECCIÓN VISUAL
TÉCNICA DE INSPECCIÓN VOLUMÉTRICAS. ULTRASONIDO INDUSTRIAL.

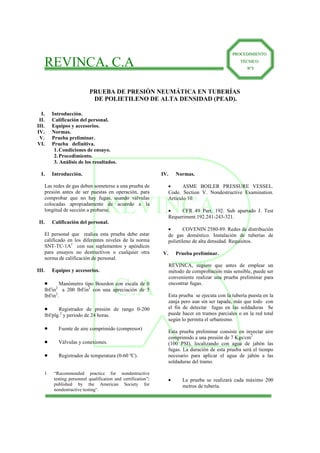

TÉCNICA DE INSPECCIÓN DE LA INTEGRIDAD. PRESIÓN NEUMÁTICA.

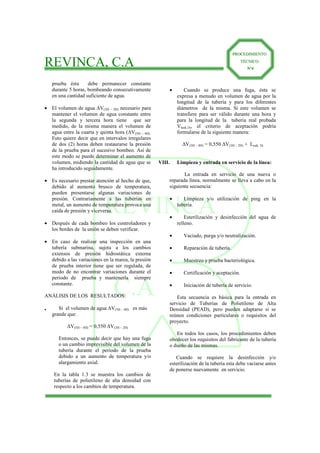

TÉCNICA DE INSPECCIÓN DE LA INTEGRIDAD. PRESIÓN HIDROSTÁTICA.

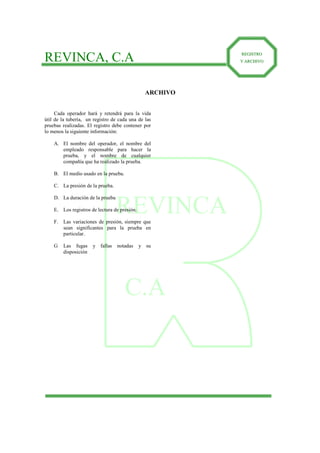

REGISTRO Y ARCHIVO.
RECOMENDACIONES
REFERENCIAS BIBLIOGRÁFICAS.

REVINCA
C.A
REVINCA, C.A
INTRODUCCIÓN
INTRODUCCIÓN.
REVINCA, C.A, es una moderna fábrica de
tuberías, conexiones y accesorios en Polietileno
de Alta Densidad (PEAD), para diámetros de 12.5
mm. hasta 630 mm; para ser utilizados en la
conducción de agua potable, drenajes, riegos, gas
doméstico y usos varios. Así como también
tuberías en Polipropileno, Copolímero para tubos
y filtros para pozos de agua y tuberías con rosca
NPT desde ½” hasta 3”.
Esta empresa utiliza los sistemas de soldaduras
por polifusión térmica en polietileno más sencillos
y comprobados desde muchos años; están
identificados por soldadura a Encaje, Solape y
Soldadura a Tope. También utiliza los sistemas de
soldadura por electrofusión, los cuales se
identifican como Soldadura a Encaje y Soldadura
a Solape, cuyas conexiones son importadas.
1.- Generalidades.
La intención de este material es mostrar a los
profesionales del área, así como al personal
gerencial, que se pueden utilizar los ensayos no
destructivos como un requisito de calidad a
cumplir.
La inspección en el campo de cada instalación,
deberá ser lo suficientemente adecuada para
minimizar la posibilidad de que alguna tubería
plástica que tenga imperfecciones peligrosas sea
instalada en una red.
REVINCA, recomienda que para la inspección
de la obra se debe verificar la calificación del
personal que ejecutará las pruebas de ensayo no
destructivas, y en especial comprobarse la
calificación de los soldadores. Debe comprobarse
que los equipos de construcción cumplan con los
requisitos de calidad y funcionalidad.
En lo que respecta al material base, se supone
que ya ha sido previamente inspeccionado, por lo
que las técnicas operatorias descritas se refieren,
exclusivamente a la detección de
heterogeneidades en la propia unión soldada.
2.- Ensayos no destructivos.
Los ensayos no destructivos son aquellos que
determinan la durabilidad, o calidad de
una parte o material sin limitar su utilidad, o la
aplicación de métodos físicos indirectos, como es
la transmisión del sonido; etc. Dichos métodos no
alteran de forma permanente las propiedades
físicas, químicas, mecánicas dimensiónales de un
material., lo que hace posible la reutilización de la
pieza en estudio una vez concluido el ensayo.
Las soldaduras se pueden inspeccionar usando
métodos no destructivos, que incluyen la
inspección visual de la geometría del cordón de la
soldadura, la inspección por Ultrasonido,
inspección por Presión Hidrostática y Presión
Neumática; estas pruebas pueden detectar fallas,
tales como desalineación, poros o inclusive
huecos y grietas.
Es necesario aclarar que soldaduras
visualmente buenas no garantizan una buena
calidad mecánica, es por ello que sería deseable
una prueba fiable no destructiva para control de la
calidad de la tubería en el campo.
3.- Limitaciones de los ensayos no destructivos
Si bien los ensayos no destructivos son
relativamente fáciles de aplicar, REVINCA
recomienda que el personal que los realice haya
sido debidamente capacitado y calificado y que
cuente con la experiencia necesaria a fin de que se
interpreten y evalúen correctamente los resultados
y se evite el desperdicio de material o las pérdidas
de tiempo por sobre inspección.
Otra limitación que encuentra el usuario es
que en algunos casos la inversión inicial es alta;
pero puede ser justificada si se analiza
correctamente la relación costo-beneficio.
4.- Pruebas de presión.
Llamadas también de integridad, son aquellas
en las que se prueba la capacidad de un
componente o de un recipiente para contener un
fluido (líquido o gaseoso), a una presión
establecida, sin que existan pérdidas apreciables
de presión de prueba en un periodo previamente
establecido. Este tipo de inspección se utiliza
empleando cualquiera de los siguientes ensayos:

REVINCA
C.A
REVINCA, C.A
INTRODUCCIÓN
A.- Prueba por cambio de Presión Hidrostática
B.- Prueba por cambio de Presión Neumática.
Estas pruebas asegurarán que no haya fugas
del fluido en las soldaduras efectuadas en un
tramo parcial o en la red total (según lo permita el
urbanismo), y se hará con la tubería fuera de las
zanjas o dentro de ellas.
REVINCA, recomienda que antes de la
inspección con ensayos no destructivos se realice
una operación de purga. Esta operación se
realizará antes de poner en funcionamiento la
tubería con el objeto de despojarla de toda la
suciedad que pueda contener.
Se realiza con aire comprimido a una presión
de 100 Lbf/in2
; el tiempo de duración de la purga
es el tiempo necesario para que la tubería quede
completamente limpia.

REVINCA
C.A
REVINCA, C.A
PPRROOCCEEDDIIMMIIEENNTTOO
TTÉÉCCNNIICCOO
Nº 1
TÉCNICA DE INSPECCIÓN SUPERFICIAL.
INSPECCIÓN VISUAL.
I. Introducción.
II. Examen visual directo.
III. Control del examen visual.
IV. Procedimiento.
I. Introducción.
REVINCA, recomienda esta técnica para
comprobar la integridad superficial de un material.
Por tal razón su aplicación es conveniente cuando
es necesario detectar discontinuidades que estén
en la superficie, abierta a esta a profundidades
menores de 3 mm.
Es necesario aclarar que soldaduras visualmente
buenas no garantizan una buena calidad mecánica.
Por supuesto sería deseable una prueba fiable no-
destructiva para control de calidad en el campo.
La examinación visual generalmente determina
condiciones en las superficies tales como:
desalineamiento en las superficies de las uniones,
forma o evidencias de fugas.
Accesos o ángulos de visión e iluminación son
consideraciones muy importantes ya que el
examen visual depende directamente de las
condiciones existentes.
II. Examen visual directo.
El examen visual directo normalmente puede
hacerse a simple vista a unos 24 in (609,6 mm) y
el ángulo de visión no menos de 30º de la
superficie a ser examinada. Pueden usarse espejos
para mejorar el
ángulo de visión, al igual que lentes de aumentos
o lupas.
Se debe tener el área suficientemente iluminada.
La iluminación puede ser natural o artificial (350
lux).
REVINCA, recomienda que el personal que
realizará la prueba debe hacerse un examen visual
anualmente para asegurar la natural y correcta
visión del mismo a la hora de realizar la prueba.
III. Control del examen visual.
En algunos casos, el control visual del examen se
puede sustituir por el examen directo. El control
del examen visual se puede observar a través de
lentes, fibras ópticas, cámaras, etc.
IV. Procedimiento.
El procedimiento escrito puede contener, como
mínimo, una descripción de cómo fue realizado el
examen visual, condiciones disponibles para el
momento de realizar la prueba, métodos de
preparación de la superficie y en su defecto, que
método de control se utilizó, iluminación
contemplada, equipos o instrumentos usados,
además de los criterios de aceptación haciendo
referencia al código utilizado.
En algunos casos es preferible relacionar el
procedimiento a un componente en específico, en
este caso a la inspección en soldadura en tuberías
de polietileno de alta densidad (PEAD).

REVINCA
C.A
REVINCA, C.A
TTÉÉCCNNIICCOO
Nº 2
TÉCNICA DE INSPECCIÓN
VOLUMÉTRICA.
ULTRASONIDO INDUSTRIAL.
I. Introducción.
II. Calificación del personal.
III. Técnica a utilizar.
IV. Materiales y Equipos a ser utilizados.
V. Preparación de la superficie.
VI. Procedimiento.
VII. Morfología de la heterogeneidad. Interpretación de los resultados.
I. Introducción.
Los ultrasonidos son ondas acústicas de idéntica
naturaleza que las ondas sónicas, diferenciándose
de éstas en que su campo de frecuencias se
encuentra en la zona audible. Este método es uno
de los principales métodos de ensayos no-
destructivos, para el control de la calidad y
evaluación de materiales en la industria de hoy en
día.
Su aplicación permite conocer la integridad del
material en su espesor y detectar discontinuidades
internas que no son visibles en la superficie de la
soldadura. Además de la determinación de
diferencias en la estructura del material y sus
propiedades físicas.
II. Calificación de personal.
REVINCA, recomienda que todo personal para
pruebas ultrasónicas deberá estar calificado de
acuerdo con lo previsto en las prácticas dadas a
conocer por la Sociedad Americana de Pruebas
No-Destructivas, STN-TC-1A y sus suplementos.
III. Técnica a utilizar.
REVINCA, recomienda utilizar la técnica de
ultrasonido de contacto directo mediante el
método de Haz Angular, método de impulso y
eco, técnica de trayectoria de zig-zag. Esta
técnica transmite ondas con un ángulo de
refracción determinado con respecto a la
superficie de exploración.
Todos los equipos que trabajen con la técnica de
contacto requieren de un acoplante en forma de
película fina, debido a que el aire atenuaría la
mayoría de la energía ultrasónica.
Este método de contacto se adapta perfectamente
a la geometría de la tubería y además es mucho
más práctico.
IV. Materiales y equipos a ser utilizados.
•••• Equipo Ultrasónico con generador de
señales de 2.25 MHZ con un elemento de
Lucita de 6 mm*6 mm (1/4in * 1/4in) como
mínimo. Se recomienda los siguientes
equipos entre otros:
Krautkramer 6 MHZ, modelo USL-32.
Krautkramer 2.2 MHZ, modelo USN-52.
Foto 2.1
Krautkramer 6 MHZ, modelo USL-32.

REVINCA
C.A
REVINCA, C.A
TTÉÉCCNNIICCOO
Nº 2
•••• Palpadores de incidencia angular,
específicamente de emisión 60º.
•••• Acoplante: solución acuosa como aceite,
vaselina, etc. dependiendo del equipo y del
ángulo de emisión a utilizar.
•••• Trapos de limpieza.
V. Preparación de la superficie.
Se recomienda aplicar una limpieza manual en
toda el área de la soldadura y sus alrededores, con
el propósito de eliminar todo rastro de suciedad
presente en la misma y dejarla completamente
seca. Se calibrará el equipo a una frecuencia
nominal de 4 MHZ.
VI. Procedimiento.
•••• Una vez limpia la superficie se procederá a la
aplicación del acoplante a utilizar.
•••• Si el haz ultrasónico es suficientemente
divergente, se cubre la altura o espesor de la
unión sin necesidad de desplazar el palpador
con movimiento de vaivén entre las distancias
d y d/2 como se muestra en la figura 2.1
•••• Si la muestra es gruesa y el haz estrecho, una
vez orientado el palpador con un ángulo
recto con la unión soldada, habrá que
desplazarlo de acuerdo a la figura 2.2.
•••• Siguiendo un movimiento de vaivén, entre las
distancias mencionadas d y d/2, a fin de
explorar la sección entera de la unión, y un
poco más para tener en cuenta el ancho del
cordón.
•••• Para mayor seguridad, REVINCA
recomienda repetir el ensayo desde el otro
lado de la unión (dirección 2), ya que algunas
heterogeneidades se detectan mejor en una
dirección que en la otra.
d d/2
0
E+R
FIGURA 2.1

REVINCA
C.A
REVINCA, C.A
TTÉÉCCNNIICCOO
Nº 2
Fig. 2.2
Uniones soldadas. Incidencia angular. Método de impulso-eco.
•••• Conviene combinar el movimiento de vaivén
entre d y d/2, con una ligera rotación del
palpador a un lado y a otro de su dirección
perpendicular a la unión, a fin de detectar con
ángulos más favorables las heterogeneidades
inclinadas.
•••• Para detectar grietas transversales, se aplican
dos palpadores como (1) y (2) de la figura 2.2
(c), conectados en paralelo.

REVINCA
C.A
REVINCA, C.A
TTÉÉCCNNIICCOO
Nº 2
VII. Morfología de la heterogeneidad.
Interpretación de las indicaciones.
La presentación de los resultados es del tipo A-
Scan en la cual la altura de los ecos de indicación
o “picos”, representan la intensidad del haz
ultrasónico reflejado. La línea base horizontal
indica el tiempo o la distancia de recorrido,
mientras que verticalmente se observa la amplitud
de la señal.
La forma de la indicación del eco, puede
proporcionar alguna información acerca de la
morfología de la heterogeneidad.
Si la indicación del eco alcanza una altura total
con pocos escalones (nodos de alta frecuencia),
normalmente suele proceder de un reflector plano
irradiado en dirección próxima a la
perpendicularidad en dicho plano, figura 2.3(a).
Por el contrario si la heterogeneidad no es plana o
es irregular o, siendo plana o rugosa no se irradia
perpendicularmente, la elevación de la indicación
del eco suele ser más gradual resultando, pues,
más ancha, Figura 2.3 (b).
Fig. 2.3
Influencia de la morfología de la heterogeneidad sobre la forma de la indicación del eco

REVINCA
C.A
REVINCA, C.A
TTÉÉCCNNIICCOO
Nº 2
A continuación se presentan unas figuras, en las
cuales se dan unos criterios generales aplicables a
los ensayos con palpadores angulares, que pueden
ayudar a clasificar la heterogeneidad dentro de
alguna de las tres formas simples.
•••• Plana (Fig. 2.4)
•••• Cilíndrica (Fig. 2.5)
•••• Esférica (Fig. 2.6)

REVINCA
C.A
REVINCA, C.A
TTÉÉCCNNIICCOO
Nº 2
Fig. 2.4

REVINCA
C.A
REVINCA, C.A
TTÉÉCCNNIICCOO
Nº 2
Fig. 2.5

REVINCA
C.A
REVINCA, C.A
TTÉÉCCNNIICCOO
Nº 2
Fig. 2.6

REVINCA
C.A
REVINCA, C.A
TTÉÉCCNNIICCOO
Nº3
PRUEBA DE PRESIÓN NEUMÁTICA EN TUBERÍAS
DE POLIETILENO DE ALTA DENSIDAD (PEAD).
I. Introducción.
III. Equipos y accesorios.
IV. Normas.
V. Prueba preliminar.
VI. Prueba definitiva.
1.Condiciones de ensayo.
2.Procedimiento.
3. Análisis de los resultados.
I. Introducción.
Las redes de gas deben someterse a una prueba de
presión antes de ser puestas en operación, para
comprobar que no hay fugas, usando válvulas
colocadas apropiadamente de acuerdo a la
longitud de sección a probarse.
El personal que realiza esta prueba debe estar
calificado en los diferentes niveles de la norma
SNT-TC-1A1
con sus suplementos y apéndices
para ensayos no destructivos o cualquier otra
norma de calificación de personal.
•••• Manómetro tipo Bourdon con escala de 0
lbf/in2
a 200 lbf/in2
con una apreciación de 5
lbf/in2
.
•••• Registrador de presión de rango 0-200
lbf/plg.2
y periodo de 24 horas.
•••• Fuente de aire comprimido (compresor)
•••• Válvulas y conexiones.
•••• Registrador de temperatura (0-60 ºC).
1 “Recommended practice for nondestructive
testing personnel qualification and certification”;
published by the American Society for
nondestructive testing”.
IV. Normas.
• ASME BOILER PRESSURE VESSEL.
Code. Section V. Nondestructive Examination.
Artículo 10.
• CFR 49 Part. 192. Sub apartado J. Test
Requeriment.192.241-243-321.
• COVENIN 2580-89. Redes de distribución
de gas doméstico. Instalación de tuberías de
polietileno de alta densidad. Requisitos.
V. Prueba preliminar.
REVINCA, sugiere que antes de emplear un
método de comprobación más sensible, puede ser
conveniente realizar una prueba preliminar para
encontrar fugas.
Esta prueba se ejecuta con la tubería puesta en la
zanja pero aun sin ser tapada, más que todo con
el fin de detectar fugas en las soldaduras Se
puede hacer en tramos parciales o en la red total
según lo permita el urbanismo.
Esta prueba preliminar consiste en inyectar aire
comprimido a una presión de 7 Kgs/cm2
(100 PSI), localizando con agua de jabón las
fugas. La duración de esta prueba será el tiempo
necesario para aplicar el agua de jabón a las
soldaduras del tramo.
• La prueba se realizará cada máximo 200
metros de tubería.

REVINCA
C.A
REVINCA, C.A
TTÉÉCCNNIICCOO
Nº3
• La burbuja formada debe producir una
película que no se separa del área a ser
probada.
• La prueba es aceptable si no se observa
ninguna indicación de goteo y en su
defecto si se observa formación de
burbuja. Entonces el componente debe
despresurizarse, si es necesario, y se
reparan las zonas donde se produce la
gotera. Después de haberse hecho las
reparaciones, el (las) área (s) reparada (s),
deben ser nuevamente evaluadas bajo el
mismo método de prueba.
• Después de haber realizado la prueba, el
(las) área (s) deben limpiarse de cualquier
solución potencialmente perjudicial.
VI. Prueba definitiva.
Esta prueba se realiza en toda la línea, usando
válvulas en sus extremos.
1. Condiciones de ensayo.
El ensayo se efectúa a temperatura ambiente y
una vez que la tubería ha sido completamente
instalada y restaurado el terreno a su condición
original.
2. Procedimiento.
• Se instala la válvula de conexión al
sistema, el manómetro y el registrador.
• Se inyecta aire comprimido hasta alcanzar
una presión de 7 Kgs/cm2
(100PSI), se
sierra la válvula utilizada para la inyección
de aire y se desconecta la fuente de aire
comprimido.
• La prueba se llevará a cabo de tal forma
que la temperatura del material
termoplástico no exceda de 100 ºF (38 ºC),
durante el periodo de prueba.
• Se deja la tubería sometida a la presión de
ensayo por un tiempo mínimo de 4 horas,
para permitir la estabilización de presión y
temperatura.
• Una vez cumplido el tiempo de
estabilización se colocará la carta de
registro de presión y se harán las
anotaciones necesarias a fin de asentar la
aprobación del inspector del comienzo de
la prueba.
• La prueba tendrá una duración de 24 horas.
3. Análisis de los resultados.
• Debe conocerse que pueden observarse
pequeñas diferencias de presión; debidas a
variaciones de temperaturas. Cuando se
observen diferencias en la temperatura, la
presión absoluta debe ser ajustada por un
factor multiplicativo, generado de la
siguiente expresión.
Temperatura inicial en ºC + 273 = X
Temperatura variada en ºC + 273
• Al multiplicar por este valor la presión de
caída debe dar la presión de prueba, de no
ser así se debe proceder a revisar el
sistema dado la posibilidad de fuga.
• Al finalizar la prueba, el inspector
reportará que la tubería “PASA” la prueba,
si como resultado del estudio del registro
de la presión se considera que no hay
evidencias de fuga. En caso contrario el
inspector reportará que “NO PASA” y
solicitará la revisión y reparación de la
fuga como paso previo a la repetición del
ensayo.

REVINCA
C.A
REVINCA, C.A
TTÉÉCCNNIICCOO
Nº4
PRUEBA DE PRESIÓN HIDROSTÁTICA EN TUBERÍAS
DE POLIETILENO DE ALTA DENSIDAD (PEAD).
I. Introducción.
III. Equipos y/o accesorios.
IV. Preparación, Procedimientos y Precauciones.
V. Consideraciones de la Presurización.
VI. Método de Prueba Hidrostática I.
VII. Método de Prueba Hidrostática II.
VIII. Limpieza y entrada en servicio.
I. Introducción.
En este procedimiento se encuentran los
métodos de Presión Hidrostática más confiables y
utilizados por las diferentes empresas de
fabricación e inspección de tuberías de polietileno
de alta densidad. Es por ello que REVINCA los
recomienda a la hora de realizar cualquier
inspección en el campo de las mismas.
Se encontraran detalles preparatorios,
dificultades de estos métodos e interpretación
racional de los resultados de la prueba.
A continuación se mencionan una serie de
factores que contribuyen en la aplicación de los
métodos de Presión Hidrostática y en la variación
de los resultados.
• Longitud de la sección de la prueba (1000 ft.
vs. 10.000 ft. por volumen de agua de relleno
total).
• Diámetro de la tubería (2in vs. 24in).
• Cambios de temperatura (alta-baja o baja-
alta).
• Taza de intensificación de presión.
• Presencia de cualquier aire en la tubería.
• El grado de cualquier fuga o fuga total de la
tubería.
• Movimiento axial o desprendimiento
mecánico de accesorios / conexiones.
• Eficiencia de la compactación del suelo de la
fundación, del relleno de la zanja.
• La exactitud y eficiencia del aparato de
comprobación de ensayo, instrumentación y
“hardware”.
Es necesario aclarar que debido a la visco-
elasticidad del plástico se produce un alargamiento
por la elevada tensión periférica, adicionalmente se
requiere agua de relleno como sustancia para la
intensidad de la presión hidrostática.
El éxito de la prueba es juzgado entonces
por la cantidad de agua de relleno que se necesita
para restaurar y mantener la presión original de la
prueba
Los trabajos deben ser realizados por
personas especializadas, tanto las que realizarán
las uniones como las que ejecutarán los ensayos y
la aprobación de la instalación.
• Manómetros fijos. Estos deben tener una
subdivisión tal, que pueda permitir una lectura
exacta con variación de presión de 0.1 bar.
• Válvulas de extracción de aire.
• Bombas de obturación, descarga.
• Contador de agua (medidor de volumen) con
subdivisiones en litros.
• Registradores de datos.
• Brida ciega.
IV. Preparación, Procedimientos y Precauciones
de la Prueba de Presión Hidrostática.
La prueba de tuberías de Polietileno de Alta
Densidad se debe realizar en “longitudes
razonables”, basadas en el sitio de trabajo, en el
diámetro de la tubería y la disponibilidad del

REVINCA
C.A
REVINCA, C.A
TTÉÉCCNNIICCOO
Nº4
volumen de agua requerido para la prueba
hidrostática. Las líneas de tuberías de 2640 ft a
5280 ft puede que requieran probarse en
secciones. Subsiguiente a la prueba, el agua puede
ser “bombeada lejos”, aguas abajo a la próxima
sección del conducto unido, o como esté
dispuesto de una manera apropiada según el
medio ambiente.
1. Para la prueba hidrostática normalmente se
sellan la tubería por secciones, para la
presurización.
2. Se considera dejar expuestas las tuberías en
sus uniones durante la prueba hidrostática.
Una pequeña fuga en la junta (soldadura) de
fusión se puede localizar mas fácilmente
cuando está expuesta. Las condiciones del
sitio, la instalación de la tubería, el
procedimiento de la prueba y el contratista o
el ingeniero dictarán si la soldadura quedará
expuesta durante la prueba.
3. Cualquier tubería de PEAD expuesta debe
protegerse temporalmente contra los cambios
bruscos de temperatura durante la prueba. El
agua, la tubería y el terreno deben
estabilizarse térmicamente y equilibrarse. La
tubería debe llenarse y asentarse durante la
noche (32 ºF el agua) para la estabilización
térmica. El periodo de tiempo para la
estabilización térmica dependerá de la
temperatura del agua de descarga, las
dimensiones de la tubería y condiciones del
tiempo.
4. Para la estabilidad térmica, seguridad y para
limitar la desviación del anillo que se forma
por la unión, REVINCA recomienda que la
tubería debe ser sostenida fuertemente no-
sólo al inicio y en el extremo de la línea a
examinar, sino también en todas las curvas y
desviaciones horizontales y verticales para
así evitar una variación en las dimensiones.
5. Las tuberías enterradas son importantes que
estén colocadas sobre puentes (colchones) de
arena durante la prueba. Estos a su vez
contribuirán a prevenir el movimiento axial o
lateral de la tubería en el momento en que la
tubería se someta a la presión de la prueba
hidrostática.
6. La presión de la prueba debe tomarse a partir
del punto más bajo de la tubería. Y debe
ajustarse a la temperatura del ambiente. Como
referencia REVINCA recomienda para la
inspección de tuberías la Tabla 1.1.
7. El medidor de presión debe ubicarse en el
punto más bajo de la sección de prueba de
manera que se expulse el aire a medida que la
tubería sé esté llenando. Debe localizarse unos
dispositivos mecánicos de descarga de aire,
adecuados en los puntos altos.
8. La tubería debe instalarse de tal manera de
que se pueda mantener la presión baja, el
volumen alto cuando se esté llenando rápido.
Esto es seguido por un volumen bajo
moderado, presurización alta durante la prueba
real y la despresurización final. El metal de la
brida ciega debe tener una tubería-derivación
apropiada o entradas de válvulas para facilitar
el llenado de agua, medidores de presión
necesarios, registradores de datos y/o la
instrumentación apropiada. Una válvula de
extracción de aire como dispositivo también
debe incorporarse en el contorno de la tubería
a cada extremo de la sección de prueba.
9. La bomba puede operar a mano o
mecánicamente. Esta debe clasificarse según el
tamaño y la presión necesaria para manejar el
volumen de agua de relleno y la prueba de
presión. Una pre-prueba, “chequeo” debe
hacerse en las bombas de obturación y en las
válvulas, para asegurarse de no existir goteos o
fugas de agua en la prueba.
10 Deben calibrarse los medidores de presión o
registradores de datos y deben clasificarse
según su capacidad para proporcionar los
datos, la lectura fácil, interpretación y
exactitud de resolución a ± 2.0 psi. Todas
estas presiones deben leerse en dispositivos de
medidor/registros con referencia a la elevación
de presión que se va a trabajar.

REVINCA
C.A
REVINCA, C.A
TTÉÉCCNNIICCOO
Nº4
Tabla 1.1
Presión de servicio en función de la temperatura
Temperatura
ºC
Presión máxima de servicio
Bar*
20
30
40
50
60
2,5 3,2 4,0 6 10 16
1,6 2,0 2,5 3,2 6,0 10
1,0 1,2 1,6 2,0 4,0 6
0,6 0,7 1,0 1,6 2,5 4
0,4 0,5 0,6 1,0 1,6 2,5
•
Bar = 1.02 kg/cm2
11. Antes de que el agua llene la tubería, todos
los sistemas de salida de aire o válvulas de
descarga del aire de la tubería en los puntos
altos de las mismas deben ser abiertos. Cada
exceso de aire debe removerse de la tubería.
12 Después de de estar seguro que toda la tubería
este llena, todas las aberturas de aire deben
cerrarse. Las válvulas aéreas que estén
operando automáticamente requieren
normalmente sellarse durante la presión. Sin
embargo éstas pueden verificarse durante la
duración de la prueba. La tubería debe
llenarse despacio de agua para evitar el
fenómeno de golpe de ariete. La proporción
del volumen de agua de llenado debe ser
manejada por los medios disponibles de
manera de que la descarga de aire sea igual en
proporción volumétrica.
13 Después que todos los equipos de presión
hidrostática se instalen, se debe inspeccionar,
verificar y constatar la seguridad y exactitud
de los componentes del sistema (para
asegurar el no goteo de la pre-prueba).
14 En una sección de la longitud de la tubería de
prueba deben colocarse todas las válvulas de
control intermedio o válvulas de bloqueo
seccionado. Estas válvulas deben abrirse para
permitir el relleno total y comprobación de la
longitud de la tubería.
V. Consideraciones de la Presión Hidrostática.
1. La prueba hidrostática en polietileno de alta
densidad (PEAD), es más severa, porque
enfatiza la tubería y la junta a más del 33% de
tensión del rendimiento mínimo en este tipo
de material visco-elástico. Este porcentaje alto
de intensidad de tensión raramente se logra en
la prueba hidrostática de la tubería de metal.
2. La proporción a la que la presión de la
prueba se alcanza es importante (es decir, el
tiempo necesario para levantar la presión
interior a la prueba-presión seleccionada). La
presión debe levantarse uniformemente de
manera estimada pero predeterminando
continuamente el bombeo a una proporción de
volumen constante. El uso del volumen inicial
puede ser estimado por el número de golpes
de llenado de una bomba de pistón calibrada.
3. Una vez que durante la prueba, la presión
alcanza su valor de normal, una inspección
puede hacerse de la tubería entera y sus
sistemas. Pueden verificarse las válvulas para
la función apropiada. Las válvulas deben estar
en posición “OPEN” para una prueba de
presión hidrostática exacta.
4. El aumento teórico en presión con respecto
a la entrada de volumen en un periodo de
tiempo dado, sin la suspensión de aire, se
muestra como una línea seccionada en el
gráfico siguiente. Esta perfecta presión/razón
de descarga raramente se obtiene.

REVINCA
C.A
REVINCA, C.A
TTÉÉCCNNIICCOO
Nº4

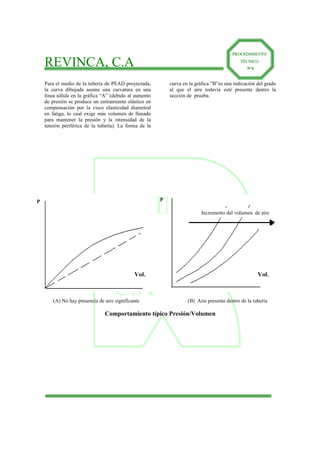

Para el medio de la tubería de PEAD proyectada,
la curva dibujada asume una curvatura en una
línea sólida en la gráfica “A” (debido al aumento
de presión se produce un estiramiento elástico en
compensación por la visco elasticidad diametral
en fatiga, lo cual exige más volumen de llenado
para mantener la presión y la intensidad de la
tensión periférica de la tubería). La forma de la
curva en la gráfica ”B”es una indicación del grado
al que el aire todavía esté presente dentro la
sección de prueba.
(A) No hay presencia de aire significante (B) Aire presente dentro de la tubería
Comportamiento típico Presión/Volumen
P
Incremento del volumen de aire
P
Vol. Vol.

REVINCA
C.A
REVINCA, C.A
TTÉÉCCNNIICCOO
Nº4
VI. Prueba de Presión Hidrostática. Método I.
La proporción de la presurización inicial
debe ser suficiente para alcanzar la presión de
prueba, designando en un espacio de tiempo
mayor de 5 min. y menor de 10 min.
aproximadamente. Esto seguido de la expansión
diametral del PEAD debido a que la tensión
periférica se intensifica para alcanzar 1.5 veces la
presión de la prueba.
PRUEBA DE PRESIÓN FUERA DE LA
TRINCHERA (ZANJA).
• Si se especifica por el ingeniero la prueba
de presión puede realizarse antes de la
instalación de la tubería. Después que la
tubería se ha unido, ésta se llena con agua,
teniendo cuidado de descargar fuera
cualquier exceso de aire.
• Se somete entonces a una presión de
prueba hidrostática de 1,5 veces la presión de
diseño del sistema para un periodo máximo de
tres (3) horas. Durante este tiempo, la tubería
se mantiene a la presión de la prueba por la
suma periódica de agua para compensar el
estiramiento inicial de la tubería
• No es necesario guardar registros de agua.
Cada soldadura debe examinarse y cualquier
junta que muestre algún goteo debe ser
reparada.
NOTA:
Será responsabilidad del contratista asegurarse
de las precauciones de seguridad apropiadas
para las pruebas de presión hidrostáticas sobre
la tierra.
PRUEBA DE PRESIÓN EN LA TRINCHERA
(ZANJA).
• Después de que la tubería se ha enterrado,
debe llenarse de agua y debe tenerse cuidado
de descargar fuera cualquier exceso de aire.
• Se debe someter a la tubería a una presión
de prueba de 1.5 veces la presión de diseño del
sistema, ajustado para la temperatura de la
prueba.
• Recuerde que una ligera caída de presión no
solo ocurrirá debido a la expansión de presión
sino también debido a las fluctuaciones en la
temperatura durante la prueba. Con los aumentos
de temperatura, la presión medida aumentará.
• Es consideración del ingeniero, juzgar cuando
sea conveniente, si las trincheras se rellenan
inmediatamente después de haberse instalado la
tubería. La prueba de presión puede hacerse
después de haberse llenado la zanja.
• Cualquier concreto que se puede haber usado
en el sistema, REVINCA recomienda que el
mismo se debe haber curado antes de la prueba
de presión. El tiempo mínimo típico para la cura
de concretos es de 36 horas a 7 días dependiendo
del uso.
EL PROCEDIMIENTO DE LA PRUEBA
CONSISTE EN DOS PASOS:
Expansión inicial.
Fases de prueba.
• Para compensar la expansión inicial de la
tubería bajo la prueba, REVINCA recomienda
agregar al sistema suficiente agua en intervalos
de una hora durante tres (3) horas y retornar a la
presión de la prueba (Fase I y Fase II).
• Después de la realización de esta primera
fase, es decir, alrededor de las cuatro (4) horas
después de presurizar inicialmente la tubería,
entonces se comienza la prueba real. Al
concluirse la cuarta (4) hora, la tubería se llena
para estabilizar la presión de la prueba a su valor
asignado. Este procedimiento se explica con
detalles en la diagrama C.
• Cuando se alcanza la presión de prueba, la
bomba se apaga, y se mantiene el valor de ésta
por el tiempo requerido (máximo 3 horas).

REVINCA
C.A
REVINCA, C.A
TTÉÉCCNNIICCOO
Nº4
• Durante este periodo de comprobación, una
cantidad moderada de agua de relleno debe
agregarse para devolver la presión a la
prueba. La cantidad de agua de relleno no
excederá lo asignado en la tabla 1.2.
NOTA:
Bajo ninguna circunstancia el tiempo total de la
prueba debe exceder de 8 horas en 1 ½ veces la
valoración de la presión.
•••• Si se desea hacer otra comprobación de la
instalación, REVINCA recomienda dejar
“relajarse” la sección de prueba por lo menos
ocho (8) horas previas, a la hora de la
próxima comprobación
Presurización
1rahoradedescarga
2dahoradedescarga
3rahoradedescarga
Cierredeválvula
2hr.dePruebaHidrostática
Fase I Fase II Fase III
3 horas de expansión
inicial
1 a 3 horas de presión
hidrostática usando
agua de relleno
DIAGRAMA C
PRESIÓN VS. TEMPERATURA
1.5
0.5
1.0
2.0
1 2 3 4 5 6 7 8
TIEMPO (hrs.)
PRESIÓN(MPA)
Despresurización

REVINCA
C.A
REVINCA, C.A
TTÉÉCCNNIICCOO
Nº4
Tabla 1.2
Cantidad de agua de relleno necesaria para la prueba de presión.
Recomendaciones para la expansión (U.S Gals. /100 ft. de tubería)
Longitud nominal de la
tubería, in.
1 hora de prueba 2 horas de prueba 3 horas de prueba
3
4
6
8
10
11
0.10
0.13
0.30
0.50
0.75
1.0
0.15
0.25
0.60
1.0
1.3
2.0
0.25
0.40
0.90
1.5
2.1
3.0
12
14
16
18
20
22
1.1
1.4
1.7
2.2
2.8
3.5
2.3
2.8
3.3
4.3
5.5
7.0
3.4
4.2
5.0
6.5
8.0
10.5
24
28
32
36
40
48
54
4.5
5.5
7.0
9.0
11.0
15.0
22.0
8.9
11.1
14.3
18.0
22.0
27.0
35.0
13.3
16.8
21.5
27.0
33.0
43.0
55.0
* Algunas de estas recomendaciones sólo aplican al periodo de prueba y no a la fase de expansión inicial.
• Si se presenta cualquier defecto o fuga,
éstas deben ser rectificadas/corregidas y la
tubería será probada después de un periodo de
recuperación de 24 horas.
VII. Método de Prueba Hidrostática. Método II.
La prueba consiste en colocar la tubería bajo
presión hidrostática interior durante al menos doce
(12) horas, la presión de la prueba es 30% sobre
la presión nominal (1.3 veces la PN) de la tubería.
Este método de prueba se ha usado durante
los últimos 15 años con resultados satisfactorios.
Se ha probado en tuberías con longitudes hasta de
3.000 mt. y diámetros hasta 800 mm. En todos
los casos las tuberías han sido probadas conforme
al criterio de aceptación y rechazo de la ecuación
1.1.
∆V(5H – 4H) ≤ 0,550 ∆V(3H – 2H) + VLEAK, 1h. (1.1)
PROCEDIMIENTO DE LA PRUEBA DE
PRESIÓN HIDROSTÁTICA.
• El manómetro generalmente se coloca en el
punto más bajo de la línea a examinar. Se
instalan las válvulas y conexiones.
• Se comienza a bombear al agua de relleno
tratando de que la temperatura sea la misma
con la cual descarga en la tubería. (Tolerancia
de la temperatura ±3º C). Durante el bombeo,
para conseguir la presión de la prueba, todos
los rebordes de las uniones serán tensadas en
breves intervalos. Esto con el fin de evitar que
las fuerzas originen deformaciones por fuera
en las soldaduras.
• Se eleva la presión a la presión de la prueba,
el volumen de agua debe ser moderado.
Después de haber alcanzado la presión de la

REVINCA
C.A
REVINCA, C.A
TTÉÉCCNNIICCOO
Nº4
prueba ésta debe permanecer constante
durante 5 horas, bombeando consecutivamente
en una cantidad suficiente de agua.
• El volumen de agua ∆V(3H – 2H) necesario para
mantener el volumen de agua constante entre
la segunda y tercera hora tiene que ser
medido, de la misma manera el volumen de
agua entre la cuarta y quinta hora (∆V(5H – 4H).
Esto quiere decir que en intervalos irregulares
de dos (2) horas deben restaurarse la presión
de la prueba para el sucesivo bombeo. Así de
este modo se puede determinar el aumento de
volumen, midiendo la cantidad de agua que se
ha introducido seguidamente.
• Es necesario prestar atención al hecho de que,
debido al aumento brusco de temperatura,
pueden presentarse algunas variaciones de
presión. Contrariamente a las tuberías en
metal, un aumento de temperatura provoca una
caída de presión y viceversa.
• Después de cada bombeo los controladores y
los bordes de la unión se deben verificar.
• En caso de realizar una inspección en una
tubería submarina, sujeta a los cambios
extensos de presión hidrostática externa
debido a las variaciones en la marea, la presión
de prueba interior tiene que ser regulada, de
modo de no encontrar variaciones durante el
periodo de prueba y mantenerla siempre
constante.
ANÁLISIS DE LOS RESULTADOS:
• Si el volumen de agua ∆V(5H – 4H) es más
grande que:
∆V(5H – 4H) = 0,550 ∆V(3H – 2H)
Entonces, se puede decir que hay una fuga
o un cambio imprevisible del volumen de la
tubería durante el periodo de la prueba
debido a un aumento de temperatura y/o
alargamiento axial.
En la tabla 1.3 se muestra los cambios de
tuberías de polietileno de alta densidad con
respecto a los cambios de temperatura.
• Cuando se produce una fuga, ésta se
expresa a menudo en volumen de agua por la
longitud de la tubería y para los diferentes
diámetros de la misma. Si este volumen se
transfiere para ser válido durante una hora y
para la longitud de la tubería real probada
Vleak,1h, el criterio de aceptación podría
formularse de la siguiente manera:
∆V(5H – 4H) = 0,550 ∆V(3H – 2H) + Leak, 1h
VIII. Limpieza y entrada en servicio de la línea:
La entrada en servicio de una nueva o
reparada línea, normalmente se lleva a cabo en la
siguiente secuencia:
• Limpieza y/o utilización de ping en la
tubería.
• Esterilización y desinfección del agua de
relleno.
• Vaciado, purga y/o neutralización.
• Reparación de tubería.
• Muestreo y prueba bacteriológica.
• Certificación y aceptación.
• Iniciación de tubería de servicio.
Esta secuencia es básica para la entrada en
servicio de Tuberías de Polietileno de Alta
Densidad (PEAD), pero pueden adaptarse si se
reúnen condiciones particulares o requisitos del
proyecto.
En todos los casos, los procedimientos deben
obedecer los requisitos del fabricante de la tubería
o dueño de las mismas.
Cuando se requiere la desinfección y/o
esterilización de la tubería esta debe vaciarse antes
de ponerse nuevamente en servicio.

REVINCA
C.A
REVINCA, C.A
TTÉÉCCNNIICCOO
Nº4
Tabla 1.3
Cambio de longitud (pulg.)
de tuberías de Polietileno de Alta Densidad (PEAD)
con respecto al cambio de temperatura
LONGITUD
DE LA
TUBERÍA
(in)
CAMBIOS DE TEMPERATURA °F
10° 20° 30° .40° 60° 80° 90° 100°
5 0.05 0.10 0.14 0.19 0.29 0.38 0.43 0.48
10 0.10 0.19 0.29 0.38 0.58 0.77 0.86 0.96
20 0.19 0.38 0.58 0.77 1.15 1.54 1.73 1.92
40 0.38 0.77 1.15 1.54 2.30 3.07 3.46 3.84
60 0.58 1.15 1.73 2.30 3.46 4.61 5.18 5.76
80 0.77 1.54 2.30 3.07 4.61 6.14 6.91 7.68
100 0.96 1.92 2.88 3.84 5.76 7.68 8.64 9.60
200 1.92 3.84 5.76 7.68 11.52 15.36 17.28 19.20
500 4.80 9.60 14.40 19.20 28.80 38.40 43.20 48.00
1.000 9.60 19.20 28.80 38.40 57.60 76.80 86.40 96.00
Basado en el coeficiente de 8.0 x 10-5
in/lineal in/ºF

REVINCA
C.A
REVINCA, C.A RREEGGIISSTTRROO
YY AARRCCHHIIVVOO
ARCHIVO
Cada operador hará y retendrá para la vida
útil de la tubería, un registro de cada una de las
pruebas realizadas. El registro debe contener por
lo menos la siguiente información:
A. El nombre del operador, el nombre del
empleado responsable para hacer la
prueba, y el nombre de cualquier
compañía que ha realizado la prueba.
B. El medio usado en la prueba.
C. La presión de la prueba.
D. La duración de la prueba
E. Los registros de lectura de presión.
F. Las variaciones de presión, siempre que
sean significantes para la prueba en
particular.
G Las fugas y fallas notadas y su
disposición

REVINCA
C.A
REVINCA, C.A RREECCOOMMEENNDDAACCIIOONNEESS
Recomendaciones
De encontrarse el lugar donde se
realizará la inspección cerca de
edificios los mismos se deben
evacuar mientras se está
ejecutando la prueba neumática,
esto como manera de seguridad.
Cada operador tomará las
precauciones necesarias para
proteger a sus empleados y al
público en general durante la
prueba. Se debe tener cuidado que
la presión de la prueba no exceda
de lo recomendado.
El operador asegurará que el
medio de la prueba ésta dispuesto
de tal manera que minimice el
daño al ambiente.
Cada fuga o falla descubierta
debe repararse antes de que se
haga un aumento de presión.
Cuando sea necesario
incrementar la presión ésta se
aumentará gradualmente, en
una forma que pueda
controlarse.
Cada operador tendrá una
revisión programada de tal
manera de observar las
condiciones de la superficie y
así detectar posibles fugas; y
algún riesgo para la salud
pública.
La frecuencia de la revisión
estará determinada por las
dimensiones de la línea, la
presión de operación, situación
del terreno, y otros factores. Es
recomendable que estos
intervalos de revisión no puedan exceder de 15
meses. Si se realiza el reemplazo del segmento de
tubería a corto o a mediano plazo; debe probarse
a la presión requerida antes de que comience su
funcionamiento.

REVINCA
C.A
REVINCA, C.A RREEFFEERREENNCCIIAASS
BBIIBBLLIIOOGGRRÁÁFFIICCAASS
REFERENCIAS BIBLIOGRÁFICAS
• ASME BOILER. “ENSAYOS NO DESTRUCTIVOS”. Líquidos Penetrantes, Partículas
Magnéticas y Ultrasonido.
• ASME BOILER Y PRESSURE VESSEL CODE AND AMERICAN NATIONAL STANDARD.
“NONDESTRUCTIVE EXAMINATION”.
• ASOCIACIÓN VENEZOLANA DE INDUSTRIAS PLÁSTICAS. “TUBOS DE POLIETILENO
PARA CONDUCCIÓN DE GAS COMBUSTIBLE”.
• DRISCOPIPE. “TECHNICAL NOTE #35”. Hydrostatic Testing of HDPE Pressure Pipelines,
March 18, 1998.
• HÜRNER. “ISTRUZIONI PER L’ESECOZIONE DI PROVA PRESSIONE PER TUBAZIONI
IN POLIETILENE E POLIPROPILENE”.
• JANSON, L-E. “METHOD FOR TIGHTNESS TESTING OF PLASTIC PRESSURE
PIPELINES”. Plastic Pipe VIII. British Plastic and Rubber Institute Int. Conf. Koningshof 1992,
PIII-1 - III-8.
• JANSON, L-E. “METHOD FOR TIGHTNESS TESTING OF PLASTIC PRESSURE
PIPELINES”. Construction and Building materials, 1993, Nº. l/p 241-244.
• JANSON, L-E. AND BOREALIS. “PLASTICS PIPES FOR WATER SUPPLY AND SEWAGE
DISPOSAL”. 3ra Edición, 1999, Pág. 259-263.
• NORMA COVENIN 2580-89. “REDES DE DISTRIBUCIÓN DE GAS DOMÉSTICO.
INSTALACIÓN DE TUBERÍAS DE POLIETILENO DE ALTA DENSIDAD. REQUISITOS”.
• RAMÍREZ GÓMEZ, FRANCISCO. “ INTRODUCCIÓN A LOS MÉTODOS DE ENSAYOS
NO DESTRUCTIVOS DE CONTROL DE CALIDAD”. Madrid, Tercera Edición. Instituto
Nacional de Técnica Aeroespacial.
• REVINCA, C.A. “FOLLETO TÉCNICO”.

PLANTA Y OFICINAS ADMINISTRATIVAS UBICADAS EN:
Km. 8 Vía a Perijá, Zona Industrial 2 da. Etapa, Municipio San
Francisco. Edo Zulia- Venezuela
Teléfonos: Master (0058) 0261-7361122.
Fax: (0058) 261-7362474
e-mail: revinca@iamnet.com
Página Web: www.revinca.com

Inspcampo

Más contenido relacionado

La actualidad más candente (18)

Similar a Inspcampo (20)

Último (20)

Inspcampo
