Este documento proporciona información sobre el cálculo de pozos de letrinas. Explica cinco puntos clave a considerar como el número de usuarios, vida útil, dimensiones, profundidad y tasa de acumulación de lodo. También cubre la forma del pozo, tasas de llenado sugeridas, ecuaciones para calcular el volumen y vida útil de pozos circulares y rectangulares de corto y largo plazo. Finalmente, presenta un ejemplo completo de cálculo para determinar la profundidad y vida útil de un
Letrina
- 1. INSTITUTO UNIVERSITARIO POLITÉCNICO “SANTIAGO MARIÑO” PROGRAMA INGENIERIA CIVIL EXTENSION PUNTO FIJO ELABORADO POR ANDREA L. PEREIRA P CI.- 18.447.819
- 3. Calculo de los pozos de letrina usando tablas Hay cinco puntos de información que deben considerarse a la hora de diseñar un pozo de letrina: Información clave necesaria para los cálculos de pozo de letrinas 1. Numero de usuarios (N): El numero de personas que usara el pozo de forma regular. 2. Vida útil (Y): El numero de años que el pozo debería durar antes de cavar un nuevo pozo o vaciar el ya existente. 3. Dimensiones del pozo. - Longitud (L) y ancho (W) para un pozo cuadrado o rectangular. - Diámetro (d) (la distancia de un punto del circulo al punto opuesto pasando por el centro) para un pozo circular. 4. Profundidad del pozo (D): Cuan profundo es el pozo ( esto incluye los 0,5 metros necesarios para permitir que se cubra con tierra) 5. Tasa de acumulación de Fango (R): Cuan rápido se llena el pozo. Esto depende de las condiciones de humedad en el pozo y del tipo de material utilizando para la limpieza anal.
- 4. Forma del Pozo Elija la forma del pozo antes de empezar cualquier calculo o usar las tablas. Cuando vaya a elegir, recuerde lo siguiente: - Los pozos circulares tienen menos posibilidades de derrumbarse porque la presión de la tierra circundante esta extendida de manera regular. - Los pozos rectangulares tienden a derrumbarse mas a menudo porque la presión se sitúa en los cuatros muros. Esto deja que sean las esquinas las que absorben la tensión. Presión producida por el terreno circundante Presión producida por el terreno circundante (Lifewater internacional, 2009)

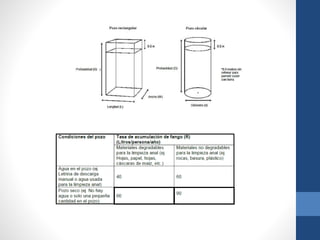

- 5. La siguiente tabla de valores que deberían usarse para la tasa de acumulación de fango basado en las condiciones de humedad en el pozo y el tipo de materiales usados para la limpieza anal Tasa máximas de acumulación de fango sugerida Condiciones del pozo Tasa de acumulación de fango (R) (Litros/personas/año) Materiales degradables para la limpieza anal ( ej. Hojas, papel, cascaras de maíz, etc.) Materiales no degradables para la limpieza anal ( ej. Rocas, basuras, plásticos, etc.) Agua en el pozo ( ej. Letrina de descarga manual o agua usada para la limpieza anal 40 60 Pozo seco ( ej. No hay agua o solo una pequeña cantidad en el pozo) 60 90
- 6. La siguiente ecuación nos dirá cuanto volumen necesita el pozo
- 7. Esta ecuación puede recolocarse para calcular el numero de años que pueda usarse la letrina. Puede que necesite usar esta ecuación cuando las dimensiones del pozo dependen de la profundidad del nivel freático. La base de su pozo debe estar al menos 1,5 metros sobre el agua subterránea. Pozos de letrinas de corto y largo plazo El diseño de letrinas puede clasificarse en dos categorías: 1.- Letrinas a largo plazo – Cualquier pozo que esta diseñado para llenarse en mas de dos años. 2.- Letrinas a corto plazo – Cualquier pozo que esta diseñado para llenarse en dos años o menos. La siguiente tabla clasifica las letrinas según su vida útil mas común.
- 8. Las ecuaciones para letrinas de corto y largo plazo son casi idénticas. La única deferencia se encuentra en el calculo del volumen del uso. La siguiente tabla explica los cambios en la ecuacion del calculo del volumen del uso basado en el proposito de la letrina y su vida util.
- 9. Resumen de ecuaciones para los pozos de letrinas
- 10. Nota: La parte de arriba del nivel freático debe estar al menos 1,5 metros por debajo de la base de la letrina. Los productos procedente de las letrinas de ecosaneamiento son seguras para manipularlas tras 2 años.
- 11. Tasa máximas de acumulación de fangos sugeridas
- 14. Letrina a largo plazo. Rectangular, Calcular profundidad .- Una familia de 6 quiere construir una letrina VIP. .- Usan rocas para la limpieza anal. .- Ellos quieren construir un pozo rectangular con una anchura de 1,2 metros y una longitud de 1,5 metros. .- Ellos quieren usar la letrina por cinco años. ¿ Cuan profunda debería ser su letrina? Paso 1: Información conocida Forma= Rectangular Numero de usuarios N= 6 personas Longitud L= 1,5 metros Ancho W= 1,2 metros Vida útil Y= 5 años Tasa de acumulación de fango R= 90 (litros/persona/año) Profundidad D= ? Estamos usando una tasa de acumulación de fango de 90 ( litros/persona/año) porque esta mayormente seco y se esta usando material no degradable (plástico)

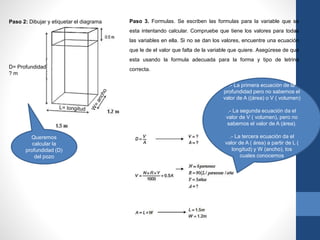

- 15. Paso 2: Dibujar y etiquetar el diagrama D= Profundidad ? m Queremos calcular la profundidad (D) del pozo Paso 3. Formulas. Se escriben las formulas para la variable que se esta intentando calcular. Compruebe que tiene los valores para todas las variables en ella. Si no se dan los valores, encuentre una ecuación que le de el valor que falta de la variable que quiere. Asegúrese de que esta usando la formula adecuada para la forma y tipo de letrina correcta. .- La primera ecuación de la profundidad pero no sabemos el valor de A ((área) o V ( volumen) .- La segunda ecuación da el valor de V ( volumen), pero no sabemos el valor de A (área). .- La tercera ecuación da el valor de A ( área) a partir de L ( longitud) y W (ancho), los cuales conocemos

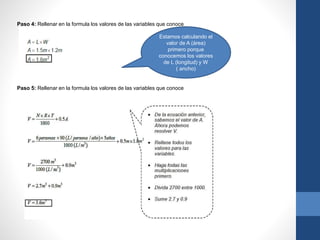

- 16. Paso 4: Rellenar en la formula los valores de las variables que conoce Paso 5: Rellenar en la formula los valores de las variables que conoce Estamos calculando el valor de A (área) primero porque conocemos los valores de L (longitud) y W ( ancho)
- 17. Paso 6: Rellenar en la formula los valores de las variables que conoce Paso 7: Respuesta La profundidad del pozo debe ser 2 metros para que dure seis años Calcule la D (profundidad) usando los valores de A y V calculados en los dos pasos previos
- 19. Letrina a largo plazo. Calcular la vida útil .- Una familia de 8 quiere construir una letrina con arrastre hidráulico .- Ellos quieren construir un pozo circular con un diámetro de 1,3 metros .- El nivel freático se encuentra a 3,1 metros bajo la superficie terrestre. .- El agua subterránea se usa para beber. .- Ellos usan papel para la limpieza anal. ¿ Cuanto es lo mas profundo que pueden cavar el pozo? ¿ Cuanto durara el pozo? Paso 1: Información conocida – Escribir las variables y sus valores. Identificar las variables que se necesitan resolver.

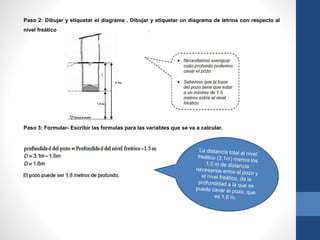

- 20. Paso 2: Dibujar y etiquetar el diagrama . Dibujar y etiquetar un diagrama de letrina con respecto al nivel freático Paso 3: Formular- Escribir las formulas para las variables que se va a calcular.
- 21. Paso 4: Dibujar y etiquetar el diagrama. Dibujar el diagrama del pozo y etiquetar todas las dimensiones Diámetro D= Profundidad
- 22. Paso 5: Formulas. Escribir las formulas para la variable que se esta intentando calcular. Comprobar que se tiene los valores para todas las variables en ella. Si no se dan los valores, encontrar una ecuacion que de el valor que falta de la variable que se quiere. Asegurarse de que se esta usando la formula adecuada para la forma y tipo de letrina adecuada.
- 23. Paso 6: Rellenar en la formula los valores de las variables que se conocen. Estamos calculando el valor de A (área) antes porque conocemos el valor de d (diámetro) Paso 7: Rellenar en la formula los valores de las variables que se conocen. .- De la ecuación anterior conocemos el valor de A. También conocemos el valor de D del paso 3 .- Multiplicar el área por la profundidad para calcular el volumen del pozo

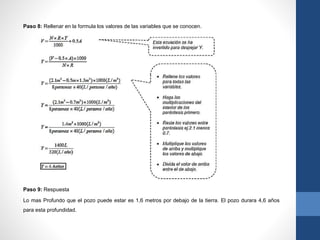

- 24. Paso 8: Rellenar en la formula los valores de las variables que se conocen. Paso 9: Respuesta Lo mas Profundo que el pozo puede estar es 1,6 metros por debajo de la tierra. El pozo durara 4,6 años para esta profundidad.
