Modelo relacional final
- 1. MODELO RELACIONAL ALFREDO JALLASI MAMANI
- 2. MODELO RELACIONAL En el modelo relacional se utiliza un grupo de tablas para representar los datos y las relaciones entre ellos.
- 3. ELEMENTOS BASICOS RELACIÓN Es la estructura básica del modelo relacional. Se representa mediante una tabla. DOMINIO Es el conjunto válido de valores que toma un atributo. Existen con independencia de cualquier otro elemento ATRIBUTO Representa las propiedades de la relación. Se representa mediante una columna TUPLA Es una ocurrencia de la relación. Se representa mediante una fila
- 4. Nro NOMBRE NACIONALIDAD 01 MARCO LIPE 02 NOEMI SICA 03 JANS LIMA 04 RICARDO MENDEZ CLAVE PRIMARIA TUPLAS ATRIBUTOS RELACIÓN
- 5. Relación Simbología Entidad Relación Entidad débil conector atributo Clave primaria Clave secundaria Relación débil
- 6. EJEMPLO La universidad Siglo XXI necesita tener una BD,con los siguientes detalles Alumnos : se entiende por alumno aquel te tenga los siguientes atributos(detalles: Matricula del alumno(como dato único), nombre, edad, semestre. Carrera: atributos simbología de la carrera(como dato único), nombre, requisitos previos. Materia : atributos simbología de la materia (como dato único), nombre, requisitos previos Docentes: registro docente(como dato único)nombre, dirección, teléfono.

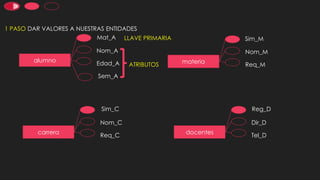

- 7. alumno Mat_A Nom_A Edad_A Sem_A carrera Sim_C Nom_C Req_C materia Nom_M Req_M Sim_M docentes Dir_D Tel_D Reg_D LLAVE PRIMARIA ATRIBUTOS 1 PASO DAR VALORES A NUESTRAS ENTIDADES
- 8. alumno Mat_A Nom_A Edad_A Sem_A carrera Sim_C Nom_C Req_C materia Nom_M Req_M Sim_M docentes Dir_D Tel_D Reg_D LLAVE PRIMARIA ATRIBUTOS N:M N:M 1:1 2 PASO CREAR LAS RELACIONES

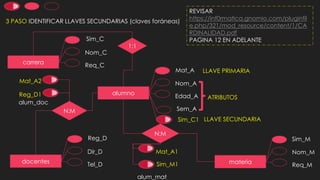

- 9. alumno Mat_A Nom_A Edad_A Sem_A carrera Sim_C Nom_C Req_C materia Nom_M Req_M Sim_M docentes Dir_D Tel_D Reg_D 3 PASO IDENTIFICAR LLAVES SECUNDARIAS (claves foráneas) LLAVE PRIMARIA ATRIBUTOS N:M N:M 1:1 Sim_C1 LLAVE SECUNDARIA REVISAR https://inf0rmatica.gnomio.com/pluginfil e.php/321/mod_resource/content/1/CA RDINALIDAD.pdf PAGINA 12 EN ADELANTE Mat_A1 Sim_M1 alum_mat Mat_A2 Reg_D1 alum_doc
- 10. EJERCICIO Por la apertura de una librería por la ciudad se necesita una Base de Datos con los siguientes detalles: Usuarios : se entiende por usuario todo aquel que al menos haya echo una compra(donde la información relevante sea: el nombre completo, el CI(como dato único), la dirección actual, teléfono , Libros: registro del libro(como dato único)el autor , la fecha de publicación , el titulo del libro , editorial Stock: registro del libro, existe el libro ,costo del libro. Caja: código del cajero(como dato único), nombre del cajero, teléfono del cajero. Generar el modelo relacional, las Llaves primarias , secundarias, y tablas secundarias si la tuvieran.
