- 2. • ¿Quiénes somos? Somos una Empresa de Servicios Energéticos (ESE) especializada en comercializar productos y servicios orientados a la eficiencia energética. • Misión & Valores Innovación, eficiencia y desarrollo sostenible. • ¿Qué hacemos? Ofrecer alternativas de energía eficiente a empresas líderes en cada sector como ADIF, Shell, Feu Vert, Carrefour, El Corte Inglés, Ministerio de Defensa, Ministerio de Ciencia e Innovación, etc. • I+D+i Nova Lurani apuesta por la investigación, y actualmente está llevando a cabo un proyecto cofinanciado y supervisado por el CDTI (Centro para el Desarrollo Tecnológico Industrial) sobre “Calidad de la energía eléctrica y los métodos de detección de la procedencia de distorsiones”. 1
- 3. Normativas aplicables sobre Calidad Eléctrica RD 1955/2000, artículos 99-110 Fundamento legal, utilizado como única referencia en todos tipos de contratos de suministro de energía eléctrica en España. UNE-EN 50160 Características de suministro eléctrico por parte de las redes generales de distribución indicando valores limites de calidad eléctrica esperados por el consumidor (Frecuencia, Simetría, Amplitud, Forma de onda). CEI 61000-4-30 Técnicas de ensayo y de medida – métodos de medida da la calidad eléctrica 2
- 4. UNE EN 50160 3
- 5. UNE EN 50160 La tasa de distorsión armónica total de la tensión suministrada (THD), comprendidos todos los armónicos hasta el de orden 40, no debe sobrepasar el 8%. 4
- 6. Problemas y efectos Energía Desequilibrio reactiva Armónicos de fases Degradación de la Elevadas pérdidas Penalización en la forma de onda y factura eléctrica de energía en la aumento de fallos del distribución en baja sistema tensión 5

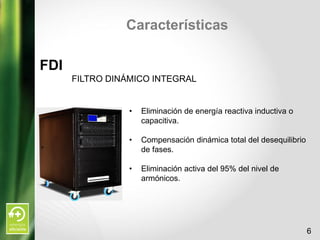

- 7. Características FDI FILTRO DINÁMICO INTEGRAL • Eliminación de energía reactiva inductiva o capacitiva. • Compensación dinámica total del desequilibrio de fases. • Eliminación activa del 95% del nivel de armónicos. 6
- 8. Funcionamiento del FDI El filtro, se encarga de medir la corriente consumida por las I F cargas, e inyecta corrientes eléctricas en fase y amplitud necesarias para la obtención de una forma de onda de corriente “ideal”. I L I S I L I F I S ~ ~ ~ = = = 7
- 9. Eliminación de energía reactiva V Φ I Energía reactiva I Energía reactiva II Q = VRMS IRMS sen Φ Q = VRMS IRMS sen Φ Φ≠0 Q≠0 Φ=0 Q=0 8
- 10. Compensación de fases IR = 25A IR = 19,91A IR = 25A C IF-R = 5,09A C IS = 15A A IS = 19,91A IS = 15A A R IF-S = 4,91A R IT = 20A IT = 19,91A IT = 20A G G IN = 2,5A A IN = 0A IF-T = 0,09A A Ieqv = (IR + IS + IT) * VF-N/ √3 * VF-N Ieqv = 19,91 A Desequilibrio = (Imax-min – Ieqv )/ Ieqv Desequilibrio = 25% 9
- 11. Eliminación activa de armónicos ~ ~ = = ~ ~ = = 10
- 12. Ventajas del FDI • Mejora del factor de potencia. • Reducción de la distorsión armónica. • Reducción de la corriente por el neutro. • Reducción de la demanda de potencia de los transformadores. • Eliminación del riesgo de resonancia armónica. • Disminución de gastos de mantenimiento y averías. • Reducción de costes de generación y transporte. 11
- 13. Lugares de aplicación • Entornos industriales con gran cantidad de motores eléctricos y/o equipos de automatización. • Instalaciones con presencia de variadores de velocidad en motores. • Edificios de oficinas con gran cantidad de elementos distorsionadores tales como ordenadores, sistemas de alimentación ininterrumpida (SAI). • Cuadros de iluminación. • Instalaciones con presencia de energía reactiva capacitiva (CPDs). 12
- 14. Características Vista exterior Módulo de control (2U). Módulo de potencia (3U). Módulo de control Dimensiones 2U RACK 100 x 65 x 95 cm 3U Módulo de potencia 13
- 15. Características Pantalla de control del equipo (módulo de control) Configuración Ajustes: • Elección de armónicos • Compensación de energía reactiva • Simetrización de fases Medición • Parámetros eléctricos (V, I, THD,…) • Formas de onda de corriente/tensión • Espectro armónico (hasta armónico 51). Registro de eventos (hasta 300 entradas) Selección de idioma 14
- 16. Características Pantalla de control del equipo (módulo de control) 4 1 5 6 7 2 3 10 9 8 1- Pantalla LCD 6- Indicador de corrección completa 2- Teclado ON/OFF 7- Indicador de señalización de error 3- Restablecer y silenciar alarma 8- Tecla de confirmación - ENTER 4- Indicador de estado del filtro (ON/OFF) 9- Tecla de menú 5- Indicador de filtrado activo 10- Escape 15
- 17. Soluciones de comunicación Ethernet RS-485/RS-422 RS-232 USB 15
- 18. Software de medida y control remoto 16
- 19. Configuración Construción modular • Posibilidad de configuración con un módulos de 35A, y de 1 a 3 módulos de 30A (hasta 120A) 35A 60A 90A 120A 17
- 20. Configuración Configuración de filtros en paralelo • Conexión de 1 hasta 8 filtros completos en paralelo (hasta 960A) 1 2 3 8 …… 18
- 21. Resultados de implantación Sin Nova Safe Con Nova Safe 19
- 22. EFICIENCIA + SEGURIDAD Nova Safe dispone del Marcado CE, certificado de Compatibilidad Electromagnética, y varias certificaciones internacionales como EMC, RoHS 20
- 23. www.novasafe.es info@novasafe.es C/ Maestro Albeniz, 15. 28691 Villanueva de la Cañada. Madrid. Tfno: 902 013 004 www.novalurani.es
