UNIVERSIDAD MAYOR DE SAN ANDRÉS
FACULTAD DE ARQUITECTURA, ARTES, DISEÑO Y URBANISMO
CARRERA DE ARQUITECTURA
PROYECTO DE GRADO
Palacio Consistorial de Bermejo
Municipio de Bermejo - Provincia Arce - Tarija
Postulante: Marina Arcani Rojas
Asesor: ARQ. (c) Dr. AUGUSTO YEPEZ MARIACA
La Paz - Bolivia
2013

DEDICATORIA
Dedicado a toda mi familia………………………que me dio la oportunidad de salir
adelante en este mundo lleno de dificultades, agradezco por la paciencia que me
tuvieron en estos largos años.

AGRADECIMIENTOS
Ante todo, agradezco a Dios por permitirme estar
con vida, y a toda mi familia quienes me apoyaron todos
estos años de estudio, mis docentes quienes formaron
parte de mi vida académica en la UMSA, a mis amigos
que estuvieron en los momentos de estudio y a mi
querida Bolivia.

INDICE GENERAL
Introducción 1
Modelo Análogo 2

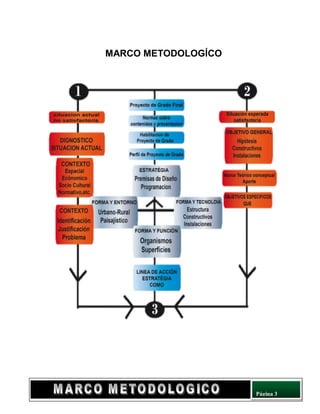

Marco Metodológico 3
Objetivos 4
Justificación del Tema 5
Análisis del Contexto 6
Sitio 6
Bermejo 7
Geografía 8
Latitud y Longitud 8
Límites Territoriales 8
Extensión 8
División Política 9
Historia de La Región 9
Historia del Lugar 10
Cultura 11
Economía 12
Clima 13
Riesgos Naturales 14
Recursos Hídricos 14
Principales Riegos Ambientales 14

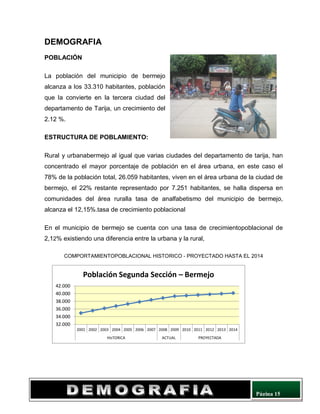

Demografía 15
Explicación y Propuesta 20
Ubicación 20
Terreno 20
Normativa 22

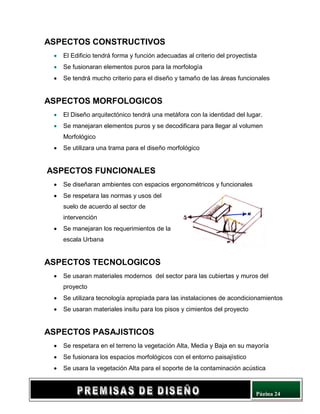

Premisas de Diseño 23
Generación Formal 23
Aspectos Constructivos 24
Aspectos Morfológicos 24
Aspectos Funcionales 24
Aspectos Tecnológicos 24
Aporte Académico 25
Conclusión 26
Programación 27
Anexos
Bibliografía

DOCENTE: ARQ. (c) Dr. AUGUSTO YEPEZ MARIACA
TALLER: “D”
UNIVERSITARIO: MARINA ARCANI ROJAS
TIPOLOGIA DEL PROYECTO: “EDIFICIO PUBLICO”
TEMA: “PALACIO CONSISTORIAL DE BERMEJO”
UBICACIÓN:
CIUDAD: BERMEJO
MUNICIPIO: BERMEJO
PROVINCIA: ARCE
DEPARTAMENTO: TARIJA
DESCRIPCIÓN DEL PROYECTO: EL NUEVO PALACIO CONSISTORIAL ES UN
PROYECTO QUE SE ENCUENTRA EN LA CIUDAD DE BERMEJO DEL
DEPARTAMENTO DE TARIJA, PARA EL MISMO SE DESTINARON TERRENOS
MUNICIPALES QUE ESTÁN UBICADO EN COFADEMA DE 15258,62 M2, ENTRE
LAS CALLES VIRGEN DE CHAGUAYA, CALLE BENI, CALLE GERMAN BUSCH Y
CALLE LA PAZ DE LA MISMA CIUDAD; EL DISEÑO FORMAL DEL PROYECTO
BÁSICAMENTE ES LINEAL CUYO TRAZO CONCLUYE EN. EL PROYECTO
CONTARA CON ATRIOS DE INGRESO, ÁREAS INDEPENDIENTES PARA LAS
DIFERENTES OFICIALÍAS, UN SALÓN DE AUDIENCIAS. Y ADECUADOS A LAS
CONDICIONES CLIMÁTICAS DEL LUGAR.
RELACIONAMIENTO INSTITUCIONAL Y/O SOCIAL: EL PROYECTO PRESENTA
ESPACIOS AMPLIOS Y ADECUADOS QUE COADYUVARAN AL NORMAL Y EFECTIVO
DESEMPEÑO DE LAS ACTIVIDADES DE LOS DIFERENTES USUARIOS A LOS CUALES
ESTA DESTINADO EL EDIFICIO. ESTE EQUIPAMIENTO ESTA DESTINADO A
REESTABLECER EL LAZO CIUDADANO - FUNCIONARIO A TRAVÉS DE UN CORRECTO
USO, POR AMBAS PARTES, DE UN EDIFICIO EDIL EL QUE TAMBIÉN DARÁ UNA NUEVA
IMAGEN DE LO QUE SERÁN DE AHORA EN ADELANTE LOS EDIFICIOS PÚBLICOS EN
ESTA CIUDAD.
IMPACTO EN EL CONTEXTO URBANO: TODA CIUDAD NACE O SE ERIGE EN TORNO A
UN EQUIPAMIENTO O HECHO FÍSICO TRASCENDENTE EN NUESTRO CASO UNA
PLAZA, EL EQUIPAMIENTO REUBICARA LA IMPORTANCIA DE LA PLAZA DE ARMAS DE
TODA URBE GENERANDO ASÍ UN NODO URBANO QUE REORDENARA EL CENTRO DE
YACUIBA CONCENTRANDO EDIFICIOS DE SERVICIOS PARA LOS CIUDADANOS
YACUIBEÑOS Y LOS DE LA REGIÓN CHAQUEÑA EN GENERAL.
UNIVERSIDAD MAYOR DE SAN ANDRES
FACULTAD DE ARQUITECTURA ARTES DISEÑO Y URBANISMO

PLANO DE UBICACIÓN:
PRODUCTO ESPERADO:

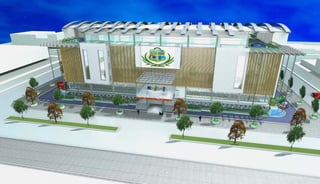

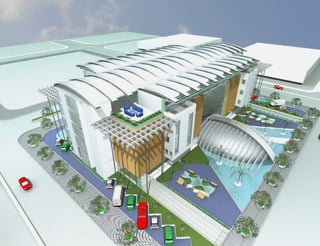

PERSPECTIVAS
P
E
R
S
P
E
C
T
I
V
A

INTRODUCCION
Dentro de las competencias del Gobierno Municipal contempladas en la Ley de
Municipalidades, está la Planificación y Promoción de Desarrollo Seccional del
Municipio (Rural y Urbano) desde la perspectiva de la sostenibilidad e integralidad.
En este Proyecto se considera el estudio de Equipamientos de Administración o
Gestión, como tema general y específicamente el tema de Gestión Municipal. La
Motivación para la elección del tema es por un lado de carácter personal, el de
profundizar el estudio sobre Equipamientos de Gestión Municipal.
Proyectar arquitectura, requiere un análisis previo del entorno o el lugar donde se lo
hace además de la sensibilidad con la que el proyectista recibe y analiza esa
información.
Este preámbulo hace que intentemos un análisis minucioso de las condiciones
físico y sociocultural de cada entorno en el que incidiremos con nuestra arquitectura,
no olvidemos que seguimos en la búsqueda de una arquitectura con identidad que
procure relacionarse y pertenecer al lugar.

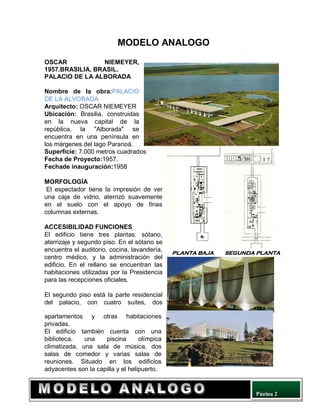

MODELO ANALOGO
OSCAR NIEMEYER,
1957.BRASILIA, BRASIL.
PALACIO DE LA ALBORADA
Nombre de la obra:PALACIO
DE LA ALVORADA
Arquitecto: OSCAR NIEMEYER
Ubicación: Brasilia, construidas
en la nueva capital de la
república, la "Alborada" se
encuentra en una península en
los márgenes del lago Paranoá.
Superficie: 7.000 metros cuadrados
Fecha de Proyecto:1957.
Fechade inauguración:1958
MORFOLOGÍA
El espectador tiene la impresión de ver
una caja de vidrio, aterrizó suavemente
en el suelo con el apoyo de finas
columnas externas.
ACCESIBILIDAD FUNCIONES
El edificio tiene tres plantas: sótano,
aterrizaje y segundo piso. En el sótano se
encuentra el auditorio, cocina, lavandería,
centro médico, y la administración del
edificio. En el rellano se encuentran las
habitaciones utilizadas por la Presidencia
para las recepciones oficiales.
El segundo piso está la parte residencial
del palacio, con cuatro suites, dos
apartamentos y otras habitaciones
privadas.
El edificio también cuenta con una
biblioteca, una piscina olímpica
climatizada, una sala de música, dos
salas de comedor y varias salas de
reuniones. Situado en los edificios
adyacentes son la capilla y el helipuerto.
PLANTA BAJA SEGUNDA PLANTA

OBJETIVOS GENERALES
El objetivo general poner de manifiesto el propósito central del presente proyecto,
está referido a cubrir un déficit en cuanto a la atención de Gestión Administrativa.
Dar una nueva imagen al Municipio con la nueva infraestructura que servirá para ese
efecto.
Mejorar las condiciones de trabajo para los funcionarios del Municipio de Bermejo
para mejorar la atención al público.
Generar un hito espacial además proponer espacios interiores y exteriores que sean
confortables, funcionales y contemporáneos
OBJETIVOS ESPECÍFICOS
Cambiar la imagen del Municipio en la que se encuentra ahora con un gran
espacio administrativo.
Eliminar el hacinamiento en el que se encuentran hoy los funcionarios y
autoridades del Municipio
Fusionar y consolidar el espacio cívico de la plaza principal de Gobierno
Autónomo de Bermejo con el nuevo Palacio Consistorial de Bermejo.
Diseñar un hecho arquitectónico que sea un aporte a la búsqueda de una
arquitectura con identidad.

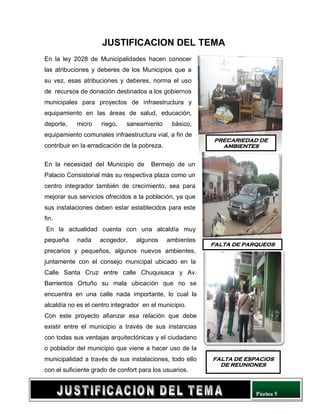

JUSTIFICACION DEL TEMA
En la ley 2028 de Municipalidades hacen conocer
las atribuciones y deberes de los Municipios que a
su vez, esas atribuciones y deberes, norma el uso
de recursos de donación destinados a los gobiernos
municipales para proyectos de infraestructura y
equipamiento en las áreas de salud, educación,
deporte, micro riego, saneamiento básico,
equipamiento comunales infraestructura vial, a fin de
contribuir en la erradicación de la pobreza.
En la necesidad del Municipio de Bermejo de un
Palacio Consistorial más su respectiva plaza como un
centro integrador también de crecimiento, sea para
mejorar sus servicios ofrecidos a la población, ya que
sus instalaciones deben estar establecidos para este
fin.
En la actualidad cuenta con una alcaldía muy
pequeña nada acogedor, algunos ambientes
precarios y pequeños, algunos nuevos ambientes,
juntamente con el consejo municipal ubicado en la
Calle Santa Cruz entre calle Chuquisaca y Av.
Barrientos Ortuño su mala ubicación que no se
encuentra en una calle nada importante, lo cual la
alcaldía no es el centro integrador en el municipio.
Con este proyecto afianzar esa relación que debe
existir entre el municipio a través de sus instancias
con todas sus ventajas arquitectónicas y el ciudadano
o poblador del municipio que viene a hacer uso de la
municipalidad a través de sus instalaciones, todo ello
con el suficiente grado de confort para los usuarios.
PRECARIEDAD DE
AMBIENTES
FALTA DE PARQUEOS
FALTA DE ESPACIOS
DE REUNIONES

ANALISIS DEL CONTEXTO
SITIO
Bermejo triangulo del ensueño, frontera sur de la
Patria.
Esta riquísima región enclavada en el
triángulo sureño de Bolivia, limita al Norte
con el paralelo 22, al Este con el Rio
Bermejo y al Oeste con el rio Grande de
Tarija, ambos ríos marcan la frontera con
la república de Argentina.
Su geografía ligeramente ondulada,
presenta elevaciones que bajan y
suben como una bellísima sabana verde
que cobra vida con el sol.
El nacimiento de esta población data del 24 de agosto de 1922, cuando se inician las
exploraciones en busca del oro negro, allá por 1924 por primera vez brota el petróleo
del pozo perforado bermejo X2 y da inicio a la actividad petrolera de la nación
Boliviana.
MUNICIPIO DE
BERMEJO

BERMEJO

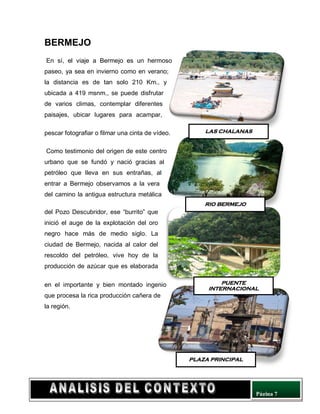

En sí, el viaje a Bermejo es un hermoso
paseo, ya sea en invierno como en verano;
la distancia es de tan solo 210 Km., y
ubicada a 419 msnm., se puede disfrutar
de varios climas, contemplar diferentes
paisajes, ubicar lugares para acampar,
pescar fotografiar o filmar una cinta de vídeo.
Como testimonio del origen de este centro
urbano que se fundó y nació gracias al
petróleo que lleva en sus entrañas, al
entrar a Bermejo observamos a la vera
del camino la antigua estructura metálica
del Pozo Descubridor, ese “burrito” que
inició el auge de la explotación del oro
negro hace más de medio siglo. La
ciudad de Bermejo, nacida al calor del
rescoldo del petróleo, vive hoy de la
producción de azúcar que es elaborada
en el importante y bien montado ingenio
que procesa la rica producción cañera de
la región.
LAS CHALANAS
RIO BERMEJO
PUENTE
INTERNACIONAL
PLAZA PRINCIPAL

GEOGRAFIA
El Municipio de Bermejo se
constituye en la capital de la
segunda sección de la Provincia
Arce, está ubicado al extremo sur
del departamento de Tarija, rodeado
en su parte sur-este y sur-oeste por
el río Bermejo y Grande de Tarija
respectivamente. Bermejo, se
encuentra a 206 kms. De la ciudad
de Tarija
LATITUD Y LONGITUD
Geográficamente se encuentra ubicada entre los paralelos 22°35’24’’ – 22°52’09’’ de
latitud sur y 64°26’30’ – 64°14’16’’ de longitud oeste y una altitud media de 400
msnm.
LIMITES TERRITORIALES
Los límites del Municipio de Bermejo son los siguientes: al norte, con la serranía de
San Telmo y la comunidad Colonia Ismael Montes (San Telmo Río Tarija), al sur con
el río Bermejo y la República Argentina, al este con el río Grande de Tarija y la
República de Argentina y al oeste con la comunidad de San Telmo río Bermejo y la
República Argentina.
EXTENSIÓN
La extensión del municipio de Bermejo es de aproximadamente de 380.90 Km2, la
que se divide en área urbana y rural. Siendo su ocupacion territorial, el resultado de
la convivencia de pueblos originarios y de importantes corrientes migratorias.

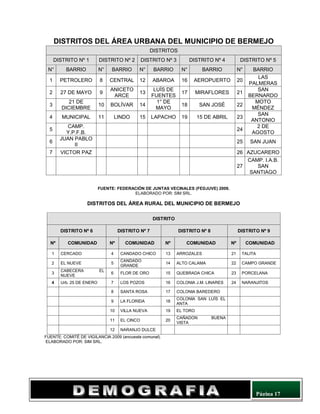

DIVISION POLITICA
El municipio de Bermejo esta conformado por nueve distritos; de los cuales , cinco
pertenecen al area urbana (integrados por 27 barrios) y cuatro Distritos del area
Rural (Arrozales, Bermejo, Candaditos y Porcelana), constituidos por 258
Comunidades.
HISTORIA DE LA REGIÓN
El 15 de abril de 1817 se realizó en los campos de La Tablada de Tolomosa la
decisiva batalla de “La Tablada”, en la cual las tropas lideradas por el Cnel. Gregorio
Araoz de la Madrid, Comandante del IV Ejército Auxiliar Argentino apoyadas por los
bravos guerrilleros a las órdenes de Eustaquio “Moto” Méndez, derrotaron a las
tropas españolas, comandados por el Cnel. Mateo Ramírez lo cual supuso la
capitulación de la guerra, la que se firmó en la Capilla de La Loma de San Juan.
El Departamento de Tarija fue creado por Ley de la República de 24 de septiembre
de 1831, durante la Presidencia del Mariscal Andrés de Santa Cruz de Calahumana
y Villavicencio.
Al momento de su creación el Departamento de Tarija contaba con 183.606 Km2
,
superficie que fue reducida casi en un 80% merced a la guerra del Chaco (1932-
1935) y a otras desmembraciones; actualmente tiene una extensión de 37.624 Km2
que representa el 3.4 % del territorio nacional. Los habitantes nativos fueron los
Tomatas, muy semejantes a los chapacos, blancos y robustos, buenos jinetes y
hospitalarios, tiene un clima templado, agradable en sus valles, con un término medio
de 18ºC a 20ºC. Estas benignas condiciones naturales permiten que la ciudad cuente
con una variada vegetación que dio lugar a la creación de los más bellos parques,
balnearios y plazas, por lo que es conocida como CIUDAD JARDIN DE BOLIVIA.

HISTORIA DEL LUGAR
Pozo del bermejo -o sencillamente bermejo- fue fundada oficialmente el 8 de
diciembre de 1956
Bases de Creación
Con la finalidad de incentivar asentamientos humanos en ésta región, se dictó el
Decreto Supremo de 20 de mayo de 1941, disponiendo que la Colonia Militar de
Fortín Campero, al igual que la población de Bermejo, tendrá el carácter general de
“Colonia Fiscal”, pudiendo ser poblada tanto por elemento militar desmovilizado o
civil. Se autorizó al Delegado Nacional para adjudicar lotes urbanos y suburbanos,
gratuitamente.()
Los primeros debían tener una superficie no mayor a los 2.500 m2; los segundos de
cinco a ocho hectáreas cultivables.
Por Ley del 7 de diciembre de 1956, proyectada y tramitada por el Senador de la
República Don Mario Olaguivel Casón, se crea la Segunda Sección Municipal de la
Provincia Arce, con su Capital Bermejo, como un justo reconocimiento al esfuerzo y
sacrificio de los habitantes de ésta zona.Ésta es la fecha que se celebra como su
aniversario.
Mediante Ley del 22 de septiembre de 1961, el Estado cedió a favor de la
Municipalidad de Bermejo los terrenos urbanos de la ex Colonia Fiscal y autorizó
consolidar a favor de los adjudicatarios todas aquellas concesiones otorgadas en
aplicación del DS del 20 de mayo de 1941. Ahí está el origen de la propiedad
inmueble urbana de Bermejo.
Ambos instrumentos le confieren a la población de Bermejo el patrimonio propio
necesario para constituirse en “Municipio”.
Gobierno Municipal de Bermejo: “Programa de Operaciones Anual 1997”.

CULTURA
El idioma predominante en bermejo es el
castellano; sin embargo, debido a la
afluencia de migrantes de otras regiones,
se habla el quechua, Aymará y guaraní en
menor proporción.Religiónycreenciasel
mayor porcentaje de la población profesa la
fé católica, iglesias evangélicas, y de otros
cultos religiosos que se practican en el
municipio.
• festival navideño, en el mes de enero.
• carnaval de la frontera, y carnaval
tradicional en el mes de febrero.
• carnaval de las flores en la comunidad
de porcelana, en el mes de marzo
• festival de la cueca y la chacarera
tradicional, en el mes de abril.
• feria de cítricos en la comunidad de candado grande, en el mes de junio.
• fiesta de Santiago-patrono de bermejo,
patrimonio religioso y cultural de la región.
en el mes de julio.
• al finalizar el mes de julio, se lleva a cabo
la feria agropecuaria campesina.
• réplica de la fiesta grande de Tarija, san
roque por el grupo cultural tradiciones
chapacas.
• pre festival del lapacho de canto y danza
promocional.
• festival internacional del lapacho,
patrimonio cultural de Bolivia, demostrando
a Bolivia y Latinoamérica que en bermejo
se cultiva, tan importante festival se lleva a
cabo en el mes de septiembre, cuando el
lapacho está en su esplendor.
• feria de la papaya y sus derivados,
realizada en la comunidad de barredero.
• feria exposiciones durazno, realizada en la comunidad de santa rosa.
• fiesta tradicional del aniversario de bermejo, realizada en el mes de diciembre.
• festival de las trenzadas y adoraciones navideñas.
FIESTA DE SANTIAGO

ECONOMIA
Bermejo a nivel económico está considerada como un centro proveedor y conectado
al centro primario del depto. de Tarija, además es un centro agroindustrial por la
producción de azúcar, alcohol, cítricos y frutas subtropicales y también es un centro
del comercio exterior con servicios aduaneros y migratorios. Todas estas
características permiten tener al turismo.
La producción forestal le permite tener una producción artesanal de muebles, madera
para la construcción. En el sector industrial su potencial se basa en la producción
azucarera cuyo desarrollo está relacionado con la producción hidrocarburifera que
puede fortalecer al sector agro industrial.
El comercio internacional (importación y exportación) por su ubicación en la frontera
es una de las principales actividades del municipio, con bienes de primera necesidad
y electrodomésticos, en los últimos años se ha incrementado el comercio de ropa por
las políticas económicas cambiarias de la república argentina.
Sistema de caza, pesca y recolección
BERMEJO
• COMERCIO
• ORO NEGRO
• PRODUCCION
DE AZUCAR

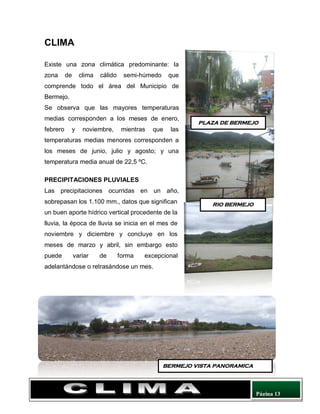

CLIMA
Existe una zona climática predominante: la
zona de clima cálido semi-húmedo que
comprende todo el área del Municipio de
Bermejo.
Se observa que las mayores temperaturas
medias corresponden a los meses de enero,
febrero y noviembre, mientras que las
temperaturas medias menores corresponden a
los meses de junio, julio y agosto; y una
temperatura media anual de 22,5 ºC.
PRECIPITACIONES PLUVIALES
Las precipitaciones ocurridas en un año,
sobrepasan los 1.100 mm., datos que significan
un buen aporte hídrico vertical procedente de la
lluvia, la época de lluvia se inicia en el mes de
noviembre y diciembre y concluye en los
meses de marzo y abril, sin embargo esto
puede variar de forma excepcional
adelantándose o retrasándose un mes.
PLAZA DE BERMEJO
RIO BERMEJO
BERMEJO VISTA PANORAMICA

RIESGOS CLIMÁTICOS
Entre los riesgos climáticos podemos indicar
las heladas, las que se presentan en los
meses de junio a septiembre a consecuencia
de los temperaturas mínimas incendios de
nuestros bosques que se registran, las que
varían entre los – 0.3 hasta los 4 ºC.
RECURSOS HÍDRICOS
Los ríos Bermejo y Grande de Tarija, se
constituyen en el mayor recurso hídrico que
tiene el Municipio.
Los fuertes caudales de este recurso, le
permite a la ciudad de Bermejo contar con
un puerto pluvial, que le facilita el nexo con
la República Argentina.
PRINCIPALES RIESGOS AMBIENTALES
Los principales riesgos ambiental que viene sufriendo el municipio, están dados
principalmente por la contaminación del río Bermejo, una fuerte deforestación, el
desmonte y quemas para la ampliación de la frontera agrícola.Igualmente el mal uso
que se hace de los terrenos con pendiente pronunciada, que solo sirven para la
actividad agrosilvopastoril y forestal.
EFECTOS ADVERSOS EN LA AGRICULTURA - 2009
29%
4%
13%
8%
42%
4%
EFECTOS ADVERSOS EN LA AGRICULTURA
Ninguno Granizada Helada
Inundación Sequía Incendios forestales
INCENDIO POR HELADAS

DEMOGRAFIA
POBLACIÓN
La población del municipio de bermejo
alcanza a los 33.310 habitantes, población
que la convierte en la tercera ciudad del
departamento de Tarija, un crecimiento del
2.12 %.
ESTRUCTURA DE POBLAMIENTO:
Rural y urbanabermejo al igual que varias ciudades del departamento de tarija, han
concentrado el mayor porcentaje de población en el área urbana, en este caso el
78% de la población total, 26.059 habitantes, viven en el área urbana de la ciudad de
bermejo, el 22% restante representado por 7.251 habitantes, se halla dispersa en
comunidades del área ruralla tasa de analfabetismo del municipio de bermejo,
alcanza el 12,15%.tasa de crecimiento poblacional
En el municipio de bermejo se cuenta con una tasa de crecimientopoblacional de
2,12% existiendo una diferencia entre la urbana y la rural,
COMPORTAMIENTOPOBLACIONAL HISTORICO - PROYECTADO HASTA EL 2014
32.000
34.000
36.000
38.000
40.000
42.000
2001 2002 2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 2013 2014
HIsTORICA ACTUAL PROYECTADA
Población Segunda Sección – Bermejo

POBLACION POR SEXO – AREA URBANA Y RURAL
FUENTE: DATOS PROYECTADOS AL 2009, ANUARIO ESTADISTICO INE 2001 SIM SRL
DISTRITOS, COMUNIDADES Y BARRIOS
POBLACION POR SEXO – AREA URBANA Y RURAL
FUENTE: DATOS PROYECTADOS AL 2009, ANUARIO ESTADISTICO INE 2001 SIM SRL
-100% -50% 0% 50% 100%
HOMBRES
MUJERES
4.666
3.939
12749
18120
RURAL
URBANO
0
2.000
4.000
6.000
8.000
10.000
12.000
14.000
16.000
18.000
20.000
RURAL URBANO
HOMBRES
MUJERES

DISTRITOS DEL ÁREA URBANA DEL MUNICIPIO DE BERMEJO
FUENTE: FEDERACIÓN DE JUNTAS VECINALES (FEDJUVE) 2009.
ELABORADO POR: SIM SRL.
DISTRITOS DEL ÁREA RURAL DEL MUNICIPIO DE BERMEJO
DISTRITO
DISTRITO Nº 6 DISTRITO Nº 7 DISTRITO Nº 8 DISTRITO Nº 9
Nº COMUNIDAD Nº COMUNIDAD Nº COMUNIDAD Nº COMUNIDAD
1 CERCADO 4 CANDADO CHICO 13 ARROZALES 21 TALITA
2 EL NUEVE 5
CANDADO
GRANDE
14 ALTO CALAMA 22 CAMPO GRANDE
3
CABECERA EL
NUEVE
6 FLOR DE ORO 15 QUEBRADA CHICA 23 PORCELANA
4 Urb. 25 DE ENERO 7 LOS POZOS 16 COLONIA J.M. LINARES 24 NARANJITOS
8 SANTA ROSA 17 COLONIA BAREDERO
9 LA FLORIDA 18
COLONIA SAN LUÍS EL
ANTA
10 VILLA NUEVA 19 EL TORO
11 EL CINCO 20
CAÑADON BUENA
VISTA
12 NARANJO DULCE
FUENTE: COMITÉ DE VIGILANCIA 2009 (encuesta comunal).
ELABORADO POR: SIM SRL.
DISTRITOS
DISTRITO Nº 1 DISTRITO Nº 2 DISTRITO Nº 3 DISTRITO Nº 4 DISTRITO Nº 5
N° BARRIO N° BARRIO N° BARRIO N° BARRIO N° BARRIO
1 PETROLERO 8 CENTRAL 12 ABAROA 16 AEROPUERTO 20
LAS
PALMERAS
2 27 DE MAYO 9
ANICETO
ARCE
13
LUÍS DE
FUENTES
17 MIRAFLORES 21
SAN
BERNARDO
3
21 DE
DICIEMBRE
10 BOLÍVAR 14
1° DE
MAYO
18 SAN JOSÉ 22
MOTO
MÉNDEZ
4 MUNICIPAL 11 LINDO 15 LAPACHO 19 15 DE ABRIL 23
SAN
ANTONIO
5
CAMP.
Y.P.F.B.
24
2 DE
AGOSTO
6
JUAN PABLO
II
25 SAN JUAN
7 VICTOR PAZ 26 AZUCARERO
27
CAMP. I.A.B.
SAN
SANTIAGO

ENTORNO CONSTRUIDO
La superficie urbana ocupada por la ciudad de
Bermejo es de, 580 hectáreas incluyendo
aquellas en proceso de consolidación; dicha
superficie, ha ido en aumento en los últimos
años, según se observa en el siguiente cuadro
comparativo, que detalla de forma sintética la
distribución espacial dentro del municipio:
DISTRIBUCIÓN ESPACIAL DEL ÁREA URBANA
USO DESTINADO
SUPERFICIE EN Ha.
POR GESTIÓN
2004 2009
ZONA RESIDENCIAL 185,09 260,27
ÁREA VIAL 133,62 294,27
SECTOR SALUD 0,72 3,06
ÁREAS VERDES 5,08 16,00
SECTOR EDUCACIÓN 4,33 6,40
Total 328,84 580
FUENTE: SIM SRL. – 2009
º
260,27
294,27
3,06
16 6,4
GESTIÓN 2009
ZONA RESIDENCIAL ÁREA VIAL
SECTOR SALUD ÁREAS VERDES
SECTOR EDUCACIÓN
HOSPITAL BERMEJO
SINDICATO DE TRABAJADOES
BERMEJO
G.A.M.B. SECTOR RESIDENCIALCAPILLA DE BERMEJO

EXPLICACION DE LA PROPUESTA
UBICACIÓN

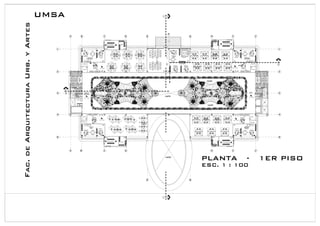

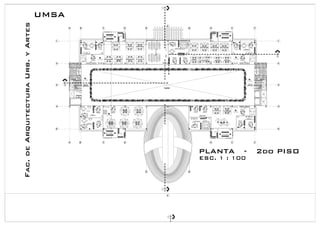

Descripción del proyecto: el nuevo
Palacio Consistorial es un proyecto que
se encuentra en la ciudad de bermejo
del departamento de Tarija, para el
mismo se destinaron terrenos
municipales que están ubicado en
COFADEMA de 15258,62 m2, entre las calles virgen de Chaguaya, Calle Beni, Calle
German Busch y Calle La Paz de la misma ciudad; el diseño formal del proyecto
básicamente es lineal cuyo trazo concluye en. el proyecto contara con atrios de
ingreso, áreas independientes para las
diferentes oficialías, un salón de
audiencias que podrá ser utilizado como el
salón del consejo en oportunidades
especiales, salas de reuniones amplios y
adecuados a las condiciones climáticas del
lugar.
UBICACIÓN: BARRIO LINDO
SUPERFICIE: 15258.62 MTS2
CALLE G. VILLARROEL
CAL
LE
LA
PAZ
CALLE GERMAN BUSCH
AV.
BEN
I
COFADENA
CALLE GERMAN BUSCH

EL TERRENO
Las caracteristicas del terreno son también especiales ya que tiene 4 frentes, cada
uno en calles opuestas (Calle La Paz, Calle G. Villarruel, Av. Beni, Calle La Paz ) ya
que se encuentra en el centro de la ciudad y es un espacio integrador, con colegios y
escuelas a su alrededor es un espacio que compromete al proyecto.
Con un Area de 15258.62 m2 el terreno de forma regular con una pendiente de
Red de infraestructura
En el municipio cuenta con una red de servicios adecuados alcantarillado, agua
potable, energía eléctrica, teléfono y muy pronto se beneficiara con la instalación de
gas El suelo urbano estará compuesto por los siguientes usos: uso residencial o
habitacional, uso comercial, uso servicios, uso industrial, uso institucional y
recreacional.

NORMATIVA
PLAN DE USO DEL SUELO
El Plan de Uso del Suelo (PLUS) es un instrumento técnico normativo del
ordenamiento territorial que determina las opciones de uso del suelo de manera
sostenible, para cada espacio geográfico rural del territorio municipal, en función de
su aptitud, potencialidades y limitaciones.
El presente documento contiene la descripción de las 6 subcategorías del Plan de
Uso del Suelo del Municipio de Bermejo, agrupadas en 4 categorías mayores, que
incluye la ubicación de las áreas comprendidas en cada caso, su respectiva
justificación, las reglas de intervención y reglas de uso, así como recomendaciones
generales y específicas de manejo de los recursos naturales renovables y de gestión
de las condiciones socioeconómicas. En el mapa de Zonificación Agroecológica,
adjunto al presente documento, se presenta la distribución geográfica de las
subcategorías de uso de la tierra recomendadas.
Con el fin de formular recomendaciones de uso de la tierra que permitan aprovechar
mejor las potencialidades de cada unidad de tierra, las subcategorías de uso de la
tierra contienen una recomendación de uso para el área mayor de las unidades de
tierra comprendidas en cada subcategoría, y otra recomendación para el área menor
de dichas unidades de tierra.
Este documento ha sido elaborado en base a la Zonificación Agroecológica del
Municipio de Bermejo, adecuada a las condiciones biofísicas locales, que identifica y
recomienda usos de la tierra en correspondencia con su aptitud de uso, derivada de
la evaluación de la tierra, y tomando en consideración los aspectos socioeconómicos
relevantes para el uso sostenible de la tierra.

PREMISAS DE DISEÑO
Muchas de las veces en la arquitectura tuvo que dar respuestas para resolver un
problema planteado en un lugar definido, las condiciones específicas de cada lugar
obligaron a realizar un minucioso análisis de las diferentes condicionantes, así, cada
caso pide respuestas de ordenes culturales, tecnológicas, de esencias, mística, etc.,
seguramente se lo hicieron analizando los aspectos que satisfagan dichas
condiciones, En nuestro caso, las condiciones físico naturales es como diríamos
GENERACIÓN FORMAL
Buscar el municipio de bermejo en el mapa de Bolivia es lo más sencillo que existe…
tomando ese parámetro trazo unas líneas (elementos básicos de composición) de
cual genere mis ejes de composición para el bloque principal que resulta el palacio
consistorial e Bermejo.

ASPECTOS CONSTRUCTIVOS
• El Edificio tendrá forma y función adecuadas al criterio del proyectista
• Se fusionaran elementos puros para la morfología
• Se tendrá mucho criterio para el diseño y tamaño de las áreas funcionales
ASPECTOS MORFOLOGICOS
• El Diseño arquitectónico tendrá una metáfora con la identidad del lugar.
• Se manejaran elementos puros y se decodificara para llegar al volumen
Morfológico
• Se utilizara una trama para el diseño morfológico
ASPECTOS FUNCIONALES
• Se diseñaran ambientes con espacios ergonométricos y funcionales
• Se respetara las normas y usos del
suelo de acuerdo al sector de
intervención
• Se manejaran los requerimientos de la
escala Urbana
ASPECTOS TECNOLOGICOS
• Se usaran materiales modernos del sector para las cubiertas y muros del
proyecto
• Se utilizara tecnología apropiada para las instalaciones de acondicionamientos
• Se usaran materiales insitu para los pisos y cimientos del proyecto
ASPECTOS PASAJISTICOS
• Se respetara en el terreno la vegetación Alta, Media y Baja en su mayoría
• Se fusionara los espacios morfológicos con el entorno paisajístico
• Se usara la vegetación Alta para el soporte de la contaminación acústica

APORTE ACADÉMICO.
Arquitectónico
• Proponer una arquitectura integral, coherente y actual en relación a forma
función y tecnología.
• Plantear una arquitectura regional contextual, integral y contemporánea.
• Promover la arquitectura ecológica.
Morfológico.
• plantear nuevas formas de abstracción en el diseño
• lograr el equilibrio y la concepción arquitectónica utilizando de forma y
volumen en la topología propia.
Funcional.
• Lograr una unidad funcionadle espacios interiores con espacios exteriores
• El edificio deberá brindar suficiente ventilación y iluminación natural, en todos
sus ambientes debido al clima al margen del sistema del aire acondicionado.
• Se planteara circulaciones vehiculares, circulaciones peatonales, espacios de
recreación pasiva y espacios de recreación activa.
• espacios abiertos exteriores y espacios abiertos interiores.
Tecnológico.
• utilizar las nuevas alternativas de materiales y técnicas constructivas.
• uso de paneles, estructucturas colgantes y tensores de metal.
• utilizar la alta tecnología en las estructuras y también se
utilizara pórticos.
Psicológico.
• se planteara espacios o
ambientes que generen
sensaciones en interiores y
exteriores
• también se planteara
paisajes, vistas,
sensorial y auditivos.

CONCLUSION
Para el cumplimiento de las leyes y normas que rigen a las municipalidades se
necesita instalaciones, ambientes o espacios idóneos que permitan el normal y
optimo servicio a la comunidad y usuarios.
La infraestructura edil ha sido motivo de muchos estudios arquitectónicos, los cuales
presuponían cierta tipología para ese fin, el tiempo demostró que dichas
aseveraciones eran solo suposiciones, en la actualidad las diferentes tendencias y
formas de hacer arquitectura muestran variaciones de la contemporaneidad en
arquitectura muestran variaciones de la contemporaneidad en arquitectura edil .

BIBLIOGRAFIA
CORRIENTES DE LA ARQUITECTURA Contemporánea Editorial Oveja Negra
B.A. Argentina 1980
LINEAMIENTOS PARA PROYECTOS DE GRADO Arq. Urb. Peter Steffens
UMSA 2004
LEY 2028 DE MUNICIPALIDADES
PLAN DE USOS Y SUELOS PARA ÁREAS URBANAS, Ciudad de Bermejo y
Ciudades Intermedias
ARTE DE PROYECTAR EN ARQUITECTURA: Fundamentos, normas y
prescripciones sobre construcción, dimensiones de edificios, locales y utensilios.
Instalaciones, distribución y programas de necesidades. Neufert, Ernst. 14a Ed.
Barcelona: Gustavo Gili, 1999
CATASTRO URBANO, Municipio de Bermejo gestión 2012
ORDENANZA MUNICIPAL (Análisis de Genero) Ximena Salinas Subsecretaria
de Asuntos de Genero 1996 La Paz - Bolivia
ENSAYOS SOBRE EL PROYECTO Alfonso Corona Martínez Librería Técnica
CP #/SA. Florida 683 – Local 18
COMO SE HACE UNA TESIS (Técnica y Procedimiento de Estudio)Humberto Eco
GEDISA S.A. Montaner 460 Tel. 2016000 Barcelona
ARTE DE PROYECTAR EN ARQUITECTURA Ernest Neufer Plazola
METODOLOGÍA DEL DISEÑO Tomas Salgado TRILLAS Segunda Edición,
Junio de 1990
TITULO: MINISTERIO DE DESARROLLO RURAL

Fac.deArquitecturaUrb.yArtes
UMSA
JEFE DE
PERSONAL ENC. ARCHIVO
RUAT
VEHICULO INMUEBLE CAJA 1 CAJA 2 TASAS Y
PATENTES
CONTABILIDAD
4
12345
0.500.500.500.50
1235
0.500.500.500.50
RAMPA - 10%
SUBE
INGRESO PRINCIPAL
G.A.M.B
N.P. + 1.00
INGRESO - PRINCIPAL
baja
INGRESO PRINCIPAL
G.A.M.B
BAJA
V.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
17
INFORMACION
INFORMACION
COCINETA
PRIVADA
ARCHIVO
GENERAL
CASETA
POLICIAL - 2
RECEPCION DE
DOCUMENTOS
ALCALDE
INGRESOS
DOCUMENTOS
DD.HH
RECEPCION DE
DOCUMENTOS
O.M. MEDIO
AMBIENTE
AREA INFORMATICA
COCINETA
PRIVADA
CONTABILIDAD
Y PRESUPUESTO
BIENES MATERIALES TESORERIA
TESORERIA
COCINETA
PRIVADA
CATASTRO
URBANO
CATASTRO
URBANO
LOTES Y
CONSTRUCCION
LOTES Y
CONSTRUCCION
URBANIZACION
Y PLANIFICACION
URBANIZACION
Y PLANIFICACION
3
2
1
SUBE
BAJA
ARCHIVO
GENERAL
AREA DE
SERVICIOS
COCINETA
PRIVADA
ARCHIVO
GENERAL
ARCHIVO
GENERAL
M.
V.
M.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
17
FOTOCOPIAS
INGRESO
DOCUMENTO
O.M.
ADMINISTRATIVO
RECEPCION DE
DOCUMENTOS
CONSEJO
MUNICIPAL
RECEPCION
DOCUMENTOS
O.M. TECNICA
INTENDENCIA
ALMACENES
PUESTO DE
VENTA
PUESTO DE
VENTA
PUBLICACIONES
FOYER
(AREA MULTIUSO)
CASETA
POLICIAL -2
NOCTURNO
SHAFT
SHAFT
AREA DE
SERVICIOS
V. V.
CIRCULACION CIRCULACION
CIRCULACION
CIRCULACION
CIRCULACION
CIRCULACION
CIRCULACION
SHAFT
MONTACARGAS
PLANTA - BAJA ESC. 1 : 100
HALL
PRINICPAL
N.P. +0.20
N.P. +0.20
N.P. 0.00
N.P. + 1.00
N.P. + 1.00
N.P. + 1.00
N.P. + 1.00 N.P. + 1.00
N.P. + 1.00
N.P. -3.00
N.P. + 1.00
0.40 2.55 0.35 4.70 0.40 7.20 0.40 3.04
0.15
4.01 0.40 1.69 1.25 1.00 1.99 1.28 0.40 0.76 0.49 2.00 1.00 1.25 1.70 0.40 7.20 0.40 7.20 0.40 7.60 0.42
62.00
0.603.680.451.200.301.77
0.601.162.852.990.601.465.540.60
8.00
15.80
7.95
2.270.301.200.453.180.58
3.00
0.15
1.20
N.P. +0.20
N.P. +0.20
N.P. +0.20
N.P. +1.00N.P. +1.00
N.P. +0.20
0.607.40
8.00
15.80
7.40
31.78
4.105.43
0.15
7.850.6014.600.6026.36
0.20
1.43
3.13
0.15
1.60 2.60 2.60 2.60 2.60 2.60 3.01 2.82 14.09
0.21
2.53 2.69 2.60 2.60 2.60 2.50 2.58
0.15
2.17
0.15
3.10
B
B
A'A'
B
B

VACIO
AREA DE
SERVICIOSAREA DE
SERVICIOS
SALADEREUNIONES
ALUMBRADO PUBLICO
SECRETARIA
OFICIAL MAYOR
TECNICO
AREA DE REUNIONES
PROGRAMACION Y
SEGUIMIENTOOBRAS CIVILES
PROGRAMA GENETACION
DE EMPLEO MUNICIPAL TRAFICO Y VIALIDAD
ASISTENTE
AREA DE REUNIONES
CONST, Y MANT. DE
ORNATO - TRAFICO Y VIALIDAD
CONST, Y MANT. DE
SERVICIOS
ELECTRICOSSERVICIOS
PUBLICOS
DESCONCENTRADAS
SERVICIOS
PUBLICOS
DESCONCENTRADAS
ORDENAMIENTO Y
PLANIFICACION
URBANA
ORDENAMIENTO Y
PLANIFICACION
URBANA
LOTES Y PROYECTOS
CATASTRO
CONSTRUCCIONES
LOTES Y PROYECTOS
BALCON DEL PALACIO
ASISTENTE
ESPERA
ARCHIVO
ALUMBRADO PUBLICO
ARCHIVO
CONST, Y MANT. DE
DIRECCION DE
CONSTRUCCIONES Y
MANTENIMIENTO
MANTENIMIENTO
DE VIAS URBANAS
Y VECINALES
OBRAS CIVILES
COCINETA
VACIO
VACIO
VACIO
V.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
17
M.
SHAFT
SHAFT
V.
M.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
17
FOTOCOPIAS
AREA DE REUNIONES
AREA DE REUNIONES
ARCHIVO
ARCHIVO
C D E
F
G H I JBA
1
2
3
4
5
C D H I JBA
1
2
3
4
5
GE
GUARDAROPAS
ESPERA
DIRECCION DE
SERVICIOS PUBLICOS Y
AREAS VERDES
COCINETA
GUARDAROPAS
ASISTENTE
ESPERA
DIRECCION DE
ORDENAMIENTO
TERRITORIAL Y
CATASTRO
COCINETA
GUARDAROPAS
SECRETARIA
SECRETARIA
EJECUTIVA
ASISTENTE
ESPERA
COCINETA
GUARDAROPAS
SECRETARIA
ASITENTE
SECRETARIA
EJECUTIVA
EJECUTIVAEJECUTIVA
CATASTRO
PLANTA - 1ER PISO
ESC. 1 : 100
DIRECCION DE
CULTURA
Y DEPORTE
EMPRENDIENTOS
CULTURALES
UNIDAD MUNICIPAL
DE DEPORTE
EMPRENDIENTOS
CULTURALESUNIDAD MUNICIPAL
DE DEPORTE
UNIDAD MUNICIPAL
DE DEPORTE
UMSA
N.P. + 5.00
N.P. + 5.00
N.P. + 5.00 N.P. + 5.00
N.P. + 5.00
N.P. + 5.00
8.50
8.50 8.00 10.20 9.25 10.55 8.00 8.50
0.601.162.852.990.601.465.540.60
4.00
8.50
8.50
0.75 1.55 5.70
7.20 0.40 14.80 0.40 7.20
0.15
7.70
0.15
8.50
8.50
0.601.162.852.990.601.465.540.60
3.60 0.40
7.400.600.50
B
B
A'A'
AA
B
B

UMSA
VACIO
AREA DE
SERVICIOS
AREA DE
SERVICIOS
SALADEREUNIONES
SECRETARIA
AREA DE REUNIONES
ASISTENTE
AREA DE REUNIONES
ARCHIVO
ARCHIVO
ASISTENTE
ASISTENTE
AREA DE REUNIONES
AREA DE REUNIONES
ARCHIVO
ARCHIVO
VACIO
DIRECCION DE
EDUCACION Y SALUD
OFICIAL MAYOR
DESARROLLO HUMANO
DEFENSORIA DE LA NINEZ
Y ADOLECENCIA
SERVICIO LEGAL
INTEGRAL MUNCIPAL
Y ADOLECENCIA
SERVICIO LEGAL
INTEGRAL MUNCIPAL
PERSONAS CON
DISCAPACIDAD ADULTO MAYOR
JUVENTUDES
SEGURIDAD CIUDADANA
Y ADOLECENCIA
SERVICIOS
DE SALUD
SUPERVISORA AREA
URBANA Y RURAL
SERVICIOS DE EDUCACION PROGRAMACION
ALIMENTACION
ESCOLAR
GABINETE PSICOLOGICO
SOCIAL
TELCENTROS
DIRECCION
DESARROLLO PRODUCTIVO
UNIDAD DE
ASEO URBANO
FOMENTO
A LA PRODUCCION
PECUARIA Y PSICOLA
MICROEMPRESAS
AGRICOLAS
ESPERA
DIRECCION DE
GENEROGENERACIONAL
COCINETA
GUARDAROPAS
SECRETARIA
ASISTENTE
ESPERA
COCINETA
GUARDAROPAS
SECRETARIA
ESPERA
COCINETA
GUARDAROPAS
SECRETARIA
V.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
17
M.
SHAFT
SHAFT
AREA DE
SERVICIOS
V.
M.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
17
FOTOCOPIAS
COCINETA
C D E
F
G H I JBA
1
2
3
4
5
C D H I JBA
1
2
3
4
5
GE
F
CENTRO DE
PROCESAMIENTO
DE DATOS
UNIDAD DE GESTION
DE RIESGOS
PRESERVACION DEL
MEDIO AMBIENTE
PLANTA - 2do PISO
ESC. 1 : 100
SECRETARIAASISTENTE
OFICIAL MAYOR DE
DESARROLLO PRODUCTIVO
SECRETARIA
DIRECCION
DE MEDIO AMBIENTE
ASISTENTE
DIRECCION
DE PLANIFICACION
ASISTENTE
ASISTENTE PROGRAMACION
Y
SEGUIMIENTO
UNIDAD DE ASEO
URBANO
N.P. + 8.50
N.P. + 8.50
N.P. + 8.50
N.P. + 8.50
N.P. + 8.50
N.P. + 8.50
0.40 4.85
0.05
2.95
0.15
14.80
0.15
7.70
0.15
7.20
0.15
15.05
0.15
8.25 0.50
3.44
0.06
7.94
0.06
1.500.6011.001.50
0.12
7.88
0.06
3.29
0.15
B
B
A'A'
AA
B
B
AA

UMSA
VACIO
AREA DE
SERVICIOS
AREA DE
SERVICIOS
AREA DE REUNIONES
AREA DE REUNIONES
ARCHIVO
ARCHIVO
AREA DE REUNIONESAREA DE REUNIONES ARCHIVOARCHIVO
VACIO
DIRECCION
JURIDICA
ASESORES JURIDICOS
ASESORES JURIDICOS
PLANIFICACION PLANIFICACIONPLANIFICACION
AUDITORIA AUDITORIA
PRENSA
PRENSA
SALON DE HONOR
ALCALDE MUNICIPAL
ESPERA
COCINETA
GUARDAROPAS
SECRETARIA
ESPERA
COCINETA
GUARDAROPAS
SECRETARIA GENERAL
ASISTENTE
DESPACHO DEL ALCALDE
DIRECCION DE
AUDITORIA
ESPERA
DIRECCION DE
GABINETE Y
PROTOCOLO
COCINETA
GUARDAROPAS
SECRETARIA
ASISTENTE
ASISTENTE
ASISTENTE
DIRECCION DE
PLANIFICACION
SECRETARIAASISTENTE
OFICIAL MAYOR
ADMINISTRATIVA Y
FINANCIERA
RECURSOS
HUAMANOS CONTRATACION
ES Y COMPRAS
DIRECCION
ADMINISTRATIVA
ACTIVO
FIJO
ALMACENES
RECURSOS
HUAMANOS
DIRECCION
FINANCIERA
DIRECCION
DE INGRESOS
ASISTENTE
ASISTENTE
CONTABILIDAD
PRESUPUESTO
FISCALIZACION
RECAUDAIONESISPECTORES
V.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
17
M.
SHAFT
SHAFT
AREA DE
SERVICIOS
V.
M.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
17
FOTOCOPIAS
COCINETA
C D
E G
H I JBA
1
2
3
4
5
C D H I JBA
1
2
3
4
5
GE
F
N.P. + 12.50
N.P. + 12.50
N.P. + 12.50N.P. + 12.50
N.P. + 12.50
N.P. + 12.50
B
B
A'A'
B
B
PLANTA - 3ER PISO
ESC. 1 : 100

AREA DE
SERVICIOS
AREA DE
SERVICIOS
BAÑO
V.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
17
BAÑO
M.
SHAFT
SHAFT
BAÑO
V.
BAÑO
M.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
17
FOTOCOPIAS
SALA DE CONSEJO
PLENO
PRESIDENTE DEL
CONSEJO MUNICIPAL
VICEPRESIDENTE DEL
CONSEJO MUNICIPAL
SECRETARIO GENERAL
CONSEJO MUNICIPAL
CONSEJAL 4
CONSEJAL 3 CONSEJAL 1
TERRAZA
TERRAZA
SECRETARIA
TERRAZA
CONSEJAL 2
SECRETARIA SECRETARIA SECRETARIA SECRETARIA
HELADERIACOCINA Y ESPACIO
PREPARACION
CAFETERIA
SINDICATO
DE TRANBAJADORES
SINDICATO
DE EMPRESARIOS
FOYER
SALON COMEDOR
CONSEJAL 5
SECRETARIA
HELADERIA FRIGORIFICODEPOSITO
SECRETARIA
SINDICATO
DE TRANBAJADORES
TERRAZA
TERRAZA
TERRAZA
TERRAZA
TERRAZA
C D E G H I JBA
1
2
3
4
5
C D H I JBA
1
2
3
4
5
GE
F
TERRAZA
UMSA
N.P. + 16.00N.P. + 16.00
N.P. + 16.00
N.P. + 16.00
B
B
A'A'
AA
B
B
PLANTA - 4TO PISO
ESC. 1 : 100

2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
2.40
5.00
DEPOSITOS
EDUCACION
CUARTO DE
MAQUINAS
CUARTO DE
MAQUINAS
DEPOSITO DE
SALUD
BAÑO
V.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
17
BAÑO
M.
SHAFT
SHAFT
AREA DE
SERVICIOS
BAÑO
V.
BAÑO
M.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
17
A
1
2
3
4
5
C D H I JB
1
2
3
4
5
GE F
C D E F G H I JB
COCINETA
CASILLEROS
PARA EMPLEADOS
DUCHAS
V.
DUCHAS
M.
VESTIDOR
VESTIDOR
PORTERO
CUARTO DE
LIMPIEZA
PLANTA - ZOTANO PARQUEO
ESC. 1 : 100
DEPOSITOS
EDUCACION
SEGURIDAD
SEGURIDAD
4.00 8.00 7.60 7.60 7.60 7.60 7.60 7.60 8.00
k
4.00
5.318.007.607.608.00
5.318.007.607.608.00
8.00 7.60 7.60 7.60 7.60 7.60 7.60 8.00 4.00
A k
4.00
N.P. - 3.00
N.P. - 3.00
N.P. - 3.00
N.P. - 3.00
UMSA
AA
B
B
A'A'
AA
B
B

Pg 3418

Más contenido relacionado

Similar a Pg 3418 (20)

Último (20)

Pg 3418
