- 1. RELOJES Y/O TEMPORIZADORES Jovanny González González Sistemas operativos -UDEC
- 2. ¿PARA QUÉ SIRVEN LOS RELOJES? • Los relojes (también conocidos como temporizadores) son esenciales para la operación de cualquier sistema de multiprogramación, por una variedad de razones. • Mantienen la hora del día • Evitan que un proceso monopolice la CPU • HARDWARE Y SOFTWARE DE RELOJ
- 3. HARDWARE DE RELOJ • Hay dos tipos de relojes de uso común en las computadoras, y ambos son bastante distintos de los relojes que utilizan las personas. • TIPO 1 • Los relojes más simples están enlazados a la línea de energía de 110 o 220 voltios y producen una interrupción en cada ciclo de voltaje, a 50 o 60 Hz

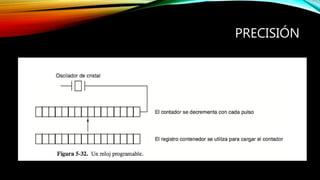

- 4. HARDWARE - RELOJ • TIPO 2 • El otro tipo de reloj se construye a partir de tres componentes: un oscilador de cristal, un contador y un registro contenedor, como se muestra en la figura 5-32 • Esta señal se alimenta al contador para hacer que cuente en forma descendente hasta cero. Cuando el contador llega a cero, produce una interrupción de la CPU. •
- 5. PRECISIÓN
- 6. ¿CÓMO EVITAR QUE LA HORA SE PIERDA CUANDO SE APAGA EL PC? • Un reloj de respaldo energizado por batería, implementado con el tipo de circuitos de baja energía que se utilizan en los relojes digitales. Además: • El reloj de batería puede leerse al iniciar el sistema. Si no está presente, el software puede pedir al usuario la fecha y hora actuales. • También hay una forma estándar para que un sistema obtenga la hora actual de un host remoto. • “En cualquier caso, la hora se traduce en el número de pulsos de reloj desde las 12 A.M ”
- 7. SOFTWARE DE RELOJ • 1. Mantener la hora del día. 2. Evitar que los procesos se ejecuten por más tiempo del que tienen permitido. 3. Contabilizar el uso de la CPU. 4. Manejar la llamada al sistema alarm que realizan los procesos de usuario. 5. Proveer temporizadores guardianes (watchdogs) para ciertas partes del mismo sistema. • 6. Realizar perfilamiento, supervisión y recopilación de estadísticas.
- 8. TEMPORIZADORES GUARDIANES • Hay partes del sistema operativo que también necesitan establecer temporizadores. A estos se les conoce como temporizadores guardianes (watchdogs). Por ejemplo, los discos flexibles no giran cuando no están en uso, para evitar desgaste en el medio y la cabeza del disco. Cuando se ne- cesitan datos de un disco flexible, primero se debe iniciar el motor. Sólo cuando el disco flexible está girando a toda velocidad se puede iniciar la operación de E/S. Cuando un proceso intenta leer de un disco flexible inactivo, el software controlador del mismo inicia el motor y después estable- ce un temporizador guardián para que produzca una interrupción cuando haya pasado un intervalo de tiempo suficientemente extenso (debido a que no hay un interruptor de máxima velocidad en el disco flexible).
- 9. TEMPORIZADORES DE SOFTWARE • La mayoría de las computadoras tienen un segundo reloj programable que se puede establecer para producir interrupciones del temporizador, a cualquier velocidad que requiera un programa. • Los temporizadores de software evitan las interrupciones. En vez de ello, cada vez que el kernel se ejecuta por alguna otra razón, justo antes de regresar al modo de usuario comprueba el reloj de tiempo real para ver si ha expirado un temporizador de software. Si el temporizador ha expira- do, se realiza el evento programado (por ejemplo, transmitir paquetes o comprobar si llegó un pa- quete), sin necesidad de cambiar al modo de kernel debido a que el sistema ya se encuentra ahí

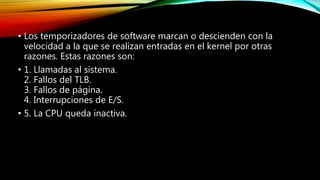

- 10. • Los temporizadores de software marcan o descienden con la velocidad a la que se realizan entradas en el kernel por otras razones. Estas razones son: • 1. Llamadas al sistema. 2. Fallos del TLB. 3. Fallos de página. 4. Interrupciones de E/S. • 5. La CPU queda inactiva.
- 11. INTERFACES DE USUARIO: TECLADO, RATÓN, MONITOR • Software de entrada • La entrada del usuario proviene principalmente del teclado y del ratón; • Sabías que: En una computadora personal, el teclado contiene un microprocesador integrado que por lo general se comunica, a través de un puerto serial especializado, con un chip controlador en la tarjeta principal (aunque cada vez con más frecuencia, los teclados se conectan a un puerto USB). • Sabías que: se genera una interrupción cada vez que se oprime una tecla, y se genera una segunda interrupción cada vez que se suelta.
- 12. SOFTWARE DE TECLADO • En cada una de estas interrupciones de teclado, el software controlador del mismo extrae la información acerca de lo que ocurre desde el puerto de E/S asociado con el teclado. • El numero en el puerto de E/S es el numero de tecla, conocido como código de exploración, no el código ASCII. Los teclados tienen menos de 128 teclas, por lo que sólo se necesitan 7 bits para re- presentar el número de tecla. El octavo bit se establece en 0 cuando se oprime una tecla, y en 1 cuando se suelta. Es responsabilidad del controlador llevar un registro del estado de cada tecla (oprimida o suelta).
- 13. • Por ejemplo, cuando se oprime la tecla A el código de exploración (30) se coloca en un registro de E/S. Es responsabilidad del controlador determinar si es minúscula, mayúscula, CTRL-A, ALT-A, CTRL-ALT-A o alguna otra combinación. Como el controlador puede saber qué teclas se han oprimido y todavía no se han liberado (por ejemplo, MAYÚS), tiene suficiente información pa- ra realizar el trabajo. • Por ejemplo, la secuencia de teclas • OPRIMIR MAYÚS, OPRIMIR A, SOLTAR A, SOLTAR MAYÚS • indica una A mayúscula. Sin embargo, la secuencia de teclas • OPRIMIR MAYÚS, OPRIMIR A, SOLTAR MAYÚS, SOLTAR A
- 14. SOFTWARE DE RATÓN • Cada vez que un ratón se ha desplazado cierta distancia mínima en cualquier dirección, o cuan- do se oprime o suelta un botón, se envía un mensaje a la computadora. • El mensaje para la computadora contiene tres elementos: ∆x, ∆y, botones. El primer elemento es el cambio en la posición x desde el úúltimo mensaje. • Por último, se incluye el estado de los botones. El formato del mensaje de- pende del sistema y del número de botones que tenga el ratón. Por lo general, requiere de 3 bytes.
- 15. SOFTWARE DE SALIDA • Ventanas de texto • La salida es más simple que la entrada cuando se envía secuencialmente en un solo tipo de letra, tamaño y color. En su mayor parte, el programa envía caracteres a la ventana en uso y se muestran ahí́. Por lo general, un bloque de caracteres (por ejemplo, una línea) se escribe en una llamada al sistema.
- 16. INTERFACES GRAFICAS DE USUARIO • La mayoría de las computadoras personales ofrecen una GUI (Graphic User Interface, Interfaz gráfica de usuario). • La GUI fue inventada por Douglas Engelbart y su grupo de investigación en el Stanford Re-search Institute. • Una GUI tiene cuatro elementos esenciales, denotados por los caracteres WIMP. Las letras representan ventanas (Windows), iconos (Icons), menús (Menus) y dispositivo señalador (Pointing device), respectivamente.
- 17. MAPAS DE BITS • Los procedimientos de la GDI son ejemplos de gráficos vectoriales. Se utilizan para colocar figuras geométricas y texto en la pantalla. Se pueden escalar con facilidad a pantallas más grandes o pequeñas (siempre y cuando el número de pixeles en la pantalla sea el mismo).
- 18. EXPLICACIÓN • Elementos: un oscilador de cristal, un contador y un registro contenedor. • Cuando una pieza de cristal de cuarzo se corta en forma apropiada y se monta bajo tensión, puede generar una señal periódica con una precisión muy grande, por lo general en el rango de varios cientos de mega Hertz, dependiendo del cristal elegido. • Además Mediante el uso de componentes electrónicos, esta señal base puede multiplicarse por un pequeño entero para obtener frecuencias de hasta 1000 MHz o incluso más Esta señal se alimenta al contador para hacer que cuente en forma descendente hasta cero. Cuando el contador llega a cero, produce una interrupción de la CPU. •
- 19. MULTIPROGRMACIÓN • Se denomina multiprogramación a una técnica por la que dos o más procesos pueden alojarse en la memoria principal y ser ejecutados concurrentemente por el procesador o CPU.
- 20. INTERRUPCIONES • En el contexto de la informática, una interrupción (del inglés Interrupt Request, también conocida como petición de interrupción) es una señal recibida por el procesador de un ordenador, indicando que debe “interrumpir” el curso de ejecución actual y pasar a ejecutar código específico para tratar esta situación. • Una interrupción es una suspensión temporal de la ejecución de un proceso, para pasar a ejecutar una subrutina de servicio de interrupción, la cual, por lo general, no forma parte del programa, sino que pertenece al sistema operativo o al BIOS). Una vez finalizada dicha subrutina, se reanuda la ejecución del programa. • Las interrupciones surgen de la necesidad que tienen los dispositivos periféricos de enviar información al procesador principal de un sistema informático.
