Este documento presenta el Reglamento Técnico de Iluminación y Alumbrado Público de Colombia. Establece los requisitos para el diseño, instalación y funcionamiento de sistemas de iluminación interior y exterior, así como para los productos relacionados con la iluminación. Incluye secciones sobre requisitos generales de diseño de iluminación, medición de variables fotométricas, requisitos para productos de iluminación, diseños y cálculos de iluminación interior, alumbrado público e iluminación exterior. El objetivo es regular la cal

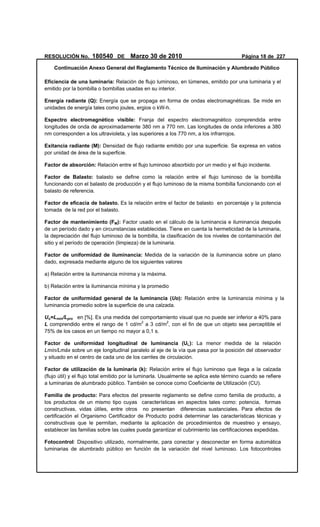

![RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 18 de 227
Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público
Eficiencia de una luminaria: Relación de flujo luminoso, en lúmenes, emitido por una luminaria y el
emitido por la bombilla o bombillas usadas en su interior.
Energía radiante (Q): Energía que se propaga en forma de ondas electromagnéticas. Se mide en
unidades de energía tales como joules, ergios o kW-h.
Espectro electromagnético visible: Franja del espectro electromagnético comprendida entre
longitudes de onda de aproximadamente 380 nm a 770 nm. Las longitudes de onda inferiores a 380
nm corresponden a los ultravioleta, y las superiores a los 770 nm, a los infrarrojos.
Exitancia radiante (M): Densidad de flujo radiante emitido por una superficie. Se expresa en vatios
por unidad de área de la superficie.
Factor de absorción: Relación entre el flujo luminoso absorbido por un medio y el flujo incidente.
Factor de Balasto: balasto se define como la relación entre el flujo luminoso de la bombilla
funcionando con el balasto de producción y el flujo luminoso de la misma bombilla funcionando con el
balasto de referencia.
Factor de eficacia de balasto. Es la relación entre el factor de balasto en porcentaje y la potencia
tomada de la red por el balasto.
Factor de mantenimiento (FM): Factor usado en el cálculo de la luminancia e iluminancia después
de un período dado y en circunstancias establecidas. Tiene en cuenta la hermeticidad de la luminaria,
la depreciación del flujo luminoso de la bombilla, la clasificación de los niveles de contaminación del
sitio y el período de operación (limpieza) de la luminaria.
Factor de uniformidad de iluminancia: Medida de la variación de la iluminancia sobre un plano
dado, expresada mediante alguno de los siguientes valores
a) Relación entre la iluminancia mínima y la máxima.
b) Relación entre la iluminancia mínima y la promedio
Factor de uniformidad general de la luminancia (Uo): Relación entre la luminancia mínima y la
luminancia promedio sobre la superficie de una calzada.
Uo=Lmin/Lpro en [%]. Es una medida del comportamiento visual que no puede ser inferior a 40% para
L comprendido entre el rango de 1 cd/m2
a 3 cd/m2
, con el fin de que un objeto sea perceptible el
75% de los casos en un tiempo no mayor a 0,1 s.
Factor de uniformidad longitudinal de luminancia (UL): La menor medida de la relación
Lmín/Lmáx sobre un eje longitudinal paralelo al eje de la vía que pasa por la posición del observador
y situado en el centro de cada uno de los carriles de circulación.
Factor de utilización de la luminaria (k): Relación entre el flujo luminoso que llega a la calzada
(flujo útil) y el flujo total emitido por la luminarla. Usualmente se aplica este término cuando se refiere
a luminarias de alumbrado público. También se conoce como Coeficiente de Utilización (CU).
Familia de producto: Para efectos del presente reglamento se define como familia de producto, a
los productos de un mismo tipo cuyas características en aspectos tales como: potencia, formas
constructivas, vidas útiles, entre otros no presentan diferencias sustanciales. Para efectos de
certificación el Organismo Certificador de Producto podrá determinar las características técnicas y
constructivas que le permitan, mediante la aplicación de procedimientos de muestreo y ensayo,
establecer las familias sobre las cuales pueda garantizar el cubrimiento las certificaciones expedidas.
Fotocontrol: Dispositivo utilizado, normalmente, para conectar y desconectar en forma automática
luminarias de alumbrado público en función de la variación del nivel luminoso. Los fotocontroles](https://image.slidesharecdn.com/retilap-200620104347/85/Retilap-20-320.jpg)
![RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 42 de 227
Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público
a) A partir del 1º de enero de 2013 las lámparas fluorescentes compactas y fluorescentes tubulares no
podrán tener contenidos de mercurio superiores a los contemplados en la tabla 305.
Tipo de Lámpara Máximo contenido de mercurio [mg]
Fluorescente compacta 5
Fluorescente tubular con Halofosfato 10
Fluorescente tubular con Trifosfato para vida normal 5
Fluorescente tubular con Trifosfato para vida alargada 8
Tabla 305 máximos contenidos de mercurio en lámparas fluorescentes.
b) A partir del 1º de enero de 2013 se deberá eliminar la presencia de plomo y mercurio en los demás
tipos de bombillas, a excepción de los siguientes usos:
⇒ El plomo en el vidrio de los tubos fluorescentes.
⇒ El plomo en soldaduras de alta temperatura de fusión (es decir, las aleaciones de plomo que
contengan en peso un 85 % de plomo o más).
⇒ El plomo en bombillas incandescentes tubulares con tubos recubiertos de silicato.
⇒ El plomo con PbBiSn-Hg y PbInSn-Hg en composiciones específicas como amalgama principal y con
PbSn-Hg como amalgama auxiliar en lámparas de bajo consumo energético (ESL) muy compactas.
Los ensayos sobre contenidos deberán realizarse de acuerdo con protocolos internacionales o de
reconocimiento internacional tales como la Directiva Europea 2002/747/CE, la norma técnica IEC
62321, complementariamente podrá utilizarse el Estándar de Fabricantes Japoneses JEL 303- 2004.
305.2 Ensayos para soportar la certificación. La certificación de las fuentes objeto del presente
reglamento, debe estar soportada en los resultados de siguientes ensayos, los cuales deben ser
realizados en laboratorios acreditados o reconocidos por los certificadores de acuerdo con las normas
vigentes.
a. Ensayo de encendido de la fuente, en el caso de las fuentes lumínicas de descarga en gas que
requieren arrancador
b. Tiempo de estabilización.
c. Envejecimiento.
d. Características eléctricas de la fuente.
e. Medición de flujo luminoso.
f. Ensayo de tensión de extinción, en el caso de las bombillas de descarga en gas.
g. Ensayos de torsión.
h. Ensayos de contenidos de plomo y mercurio
PARÁGRAFO 1 Las fuentes lumínicas de uso exclusivo en iluminación decorativa, lámparas móviles de
mesa, pie o tipo oficina e iluminación navideña, no requieren certificar fotometrías ni eficacia lumínica,
pero deberán mediante declaración del proveedor certificar el cumplimiento de requisitos de seguridad
contra riesgos de origen eléctrico. Las fuentes lumínicas decorativas no se podrán utilizar en iluminación
general, su uso en estas aplicaciones será considerado como un incumplimiento al reglamento
305.3 Información adicional de público conocimiento., Además de la información de marcación
tanto en el producto como en el empaque, especificada en el presente Anexo General para cada tipo
de fuente, para los productos de aplicación especializada, tales como lámparas de sodio, mercurio
alta presión halogenuros metálicos, fluorescentes tubulares, en U o circulares, balastos el fabricante o
comercializador deberá disponer en catálogo impreso, en medio magnético, paginas Web u otros
medios , para consulta e información de los compradores o diseñadores, la información que aplique al
tipo de fuente sobre los siguientes aspectos:
⇒ Norma técnica bajo la cual se definen los parámetros eléctricos,
⇒ Vidas útiles o vidas promedio,](https://image.slidesharecdn.com/retilap-200620104347/85/Retilap-44-320.jpg)
![RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 48 de 227
Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público
c. Las partes de material aislante que mantienen en posición las partes vivas deben someterse al
ensayo del quemador de aguja según la norma IEC 60695-2-5. La llama de ensayo se aplica en el
centro de la superficie sometida a ensayo durante 10 segundos. Cualquier llama auto sostenida debe
extinguirse durante los 30 segundos siguientes a la retirada de la llama de ensayo y ninguna gota
debe inflamar un trozo de papel de seda especificado en el numeral 6.86 de la norma ISO 4046 e
instalado horizontalmente a 200 mm por debajo del espécimen bajo ensayo.
d. Temperatura máxima de operación, el fabricante especificará en el empaque o en catálogo o ficha
técnica de público conocimiento, la máxima temperatura de operación de la lámpara sin que se
afecte la vida útil de la fuente.
Protección térmica, Las lámparas fluorescentes compactas con balasto electromagnético
incorporado, que se comercialicen en Colombia a partir del 1º de enero de 2011 deben tener una
protección térmica que abra el circuito de alimentación en un tiempo no mayor al establecido en la
tabla 310.5.1 a, cuando se presenten temperaturas del envolvente del balasto o de otro elemento
que afecten la vida útil de la lámpara o pueda ser causal de ignición de los materiales cercanos a la
lámpara.
Rango de temperatura o
C Tiempo (s)
> 145 ≦ 150 150
> 140 ≦ 145 145
> 135 ≦ 140 140
> 130 ≦ 135 135
Rango de temperatura o
C Tiempo (s)
> 125 ≦ 130 130
> 120 ≦ 125 125
> 115 ≦ 120 120
> 110 ≦ 115 115
Tabla 310.5.1 a. Relación de temperatura versus tiempo de operación del protector térmico
e. A partir de la entrada en vigencia del presente reglamento, se prohíbe la comercialización y uso
lámparas fluorescentes compactas con eficacia lumínica, factor de potencia y vida útil menor y
distorsión armónica mayor a las contempladas en la Tabla 310.5.1 b.
Eficacia media mínima
[Lúmenes por W].
Potencia en W de
la lámpara LFCI.
Sin cubierta
envolvente
Con cubierta
envolvente. (*).
Mínimo
Factor de
potencia.
Máxima
distorsión
total de
armónicos.
Mínima Vida
útil en horas.
≤8 43 40 0,5 150% 3.000
>8 y ≤15 50 40 0,5 150% 3.000
>15 y ≤25 55 44 0,5 150% 6.000
> 25 y ≤ 45 57 45 0,5 150% 6.000
> 45 65 55 0,8 120% 8.000
Tabla 310.5.1 b. Especificaciones de lámparas fluorescentes compactas con balasto incorporado.
Notas:
⇒ No aplica el requisito de eficacia a bombillas con reflector incorporado.
f. Marcación: Sobre la base que soporta el bulbo de la bombilla deben aparecer marcadas, indelebles y
perfectamente legibles, como mínimo las siguientes indicaciones:
⇒ Marca registrada, logotipo o razón social del fabricante y/o importador.](https://image.slidesharecdn.com/retilap-200620104347/85/Retilap-50-320.jpg)
![RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 54 de 227
Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público
Luminarias de Sodio
(W).
Máximo aumento de tensión
de la bombilla [V.].
50 5
70 5
100 7
150 7
250 10
400 12
600 20
1.000 25
Tabla 320.1.1 Máximo aumento de tensión de la bombilla de sodio dentro de la luminaria.
c. El tamaño de la carcasa debe garantizar que las temperaturas no lleguen a valores críticos en las
partes importantes de la bombilla, tales como el punto de unión entre el bulbo y el casquillo que
sobrepasen las temperaturas máximas de funcionamiento de los elementos que conforman la
luminaria.
d. En iluminación interior las luminarias embutidas o tipo bala deben tener en cuenta el confinamiento de
su instalación y sus consecuencias de disipación térmica, deben rotularse con los tipos de fuente
para las cuales están diseñadas, ya que temperaturas por encima de la recomendada por el
fabricante de fuentes pueden llevar a caída de la eficacia luminosa, disminución de vida de la fuente y
hasta el riesgo de incendio.
e. Los componentes no metálicos de luminarias deben cumplir con el ensayo del hilo incandescente a
650º C tal como lo establece la norma IEC 60695, la norma NTC 2230 u otra norma equivalente.
f. Las luminarias deben garantizar el grado de hermeticidad IP o su equivalente NEMA y la protección
contra el impacto sean los requeridas para las exigencias de desempeño y factores de mantenimiento
esperados, para cada instalación en particular.
g. Toda luminaria debe acompañarse de los siguientes documentos fotométricos: Curva polar de
intensidad luminosa, la matriz de intensidades referida a un tipo de coordenadas de acuerdo con el
organismo internacional seleccionado, y diagrama polar para el plano de la curva de intensidad
luminosa máxima. Tales documentos deberán ser certificados según norma internacional o de
reconocimiento internacional tal como la IESNA LM63.
El ángulo de inclinación del conjunto óptico de la luminaria para la elaboración de la matriz de
intensidades debe ser 0º. En caso de existir reglaje del portabombilla se debe indicar la posición
dentro del conjunto óptico de la luminaria al cual corresponde cada fotometría. Estos documentos
deben ser los mismos que se usen para la certificación de producto.
h. En el caso de las luminarias de uso exterior se debe indicar el valor de Flujo Hemisférico Superior
(FHS), que se define como el porcentaje (%) de flujo luminoso emitido por el equipo de iluminación
por encima del plano horizontal, e indica el nivel de contaminación lumínica que produce el equipo
con un ángulo de inclinación de 0º.
i. Los conjuntos eléctricos de las luminarias para lámparas o bombillas fluorescentes que se
comercialicen o se usen en Colombia no podrán tener eficiencia menor a la establecida en la Tabla
320.1.1 La eficiencia del balasto se deberá medir como el cociente de la potencia de salida del
balasto sobre la potencia de entrada, expresada en porcentaje.
Niveles de eficiencia mínima permitida.Tipo de conjunto eléctrico de la luminaria.
A los 6 meses de
vigencia del RETILAP
En 18 meses. En 36 meses.
Electromagnético menor de 40 W. 75% 80% 85%
Electromagnético mayor o igual a 40 W. 78% 82% 85%
Electrónico. 85% 90% 92%
Tabla 320 .1.1 Niveles de eficiencia mínima permitida en conjuntos eléctricos de luminarias para lámparas fluorescentes.](https://image.slidesharecdn.com/retilap-200620104347/85/Retilap-56-320.jpg)
![RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 59 de 227
Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público
NTC. 3279 Grados de protección dado por encerramiento de equipo eléctrico [Grados IP].
IEC. 60529 Degree of protection by enclosures [IP Code].
IEC. 60598 1-2-3 Luminaries for road and street lighting. Particular requirements.
EN. 50102
Grados de protección proporcionados por las envolventes de materiales eléctricos contra los impactos
mecánicos externos (código IK ).
UL 1598
PARÁGRAFO. Para las luminarias de iluminación decorativa, luminarias denominadas lámparas de
mesa, lámparas de pie y luminarias para lámparas eléctricas portátiles, no les serán exigibles los
documentos fotométricos, pero deberán demostrar mediante certificado de producto el cumplimiento de
normas técnicas de seguridad contra riesgo de origen eléctrico y térmico, bajo una norma técnica que le
aplique, y la conformidad con el presente reglamento la podrán demostrar mediante declaración del
proveedor. Para este propósito los elementos utilizados en su construcción tales como cables, clavijas
portalámparas, interruptores y demás que puedan estar en contacto con partes energizadas, deben
cumplir con RETIE o normas técnicas internacionales, de reconocimiento internacional o NTC para
dichos producto.
En todo caso, estos productos no se podrán utilizar para sistemas de iluminación general.
SECCIÓN 321 PROYECTORES.
Los proyectores deberán cumplir los requisitos de las luminarias (sección 320) que les apliquen y los
siguientes:
a. Para los documentos fotométricos de proyectores, se utilizará el sistema de coordenadas
rectangulares.
b. El sistema de fijación de los proyectores debe contar con elementos de graduación vertical y
horizontal, que permiten una orientación y fijación adecuada a las condiciones del espacio y a los
requerimientos fotométricos de la aplicación específica.
c. Adicionalmente, se debe explicar el manejo del reglaje en las diferentes posiciones, en relación con el
comportamiento fotométrico, para satisfacer los requerimientos establecidos en el diseño.
SECCIÓN 330 BALASTOS.
330.1 Requisitos generales de los balastos. Los balastos deben cumplir los siguientes requisitos y
demostrarlo mediante certificado de producto.
a. Factor de potencia: Es la relación entre la potencia de entrada a la luminaria (potencia suministrada a
la bombilla más la potencia consumida por el propio conjunto eléctrico) y el producto de la tensión por
la corriente de entrada. A partir de la entrada en vigencia del presente reglamento, no se permitirá la
comercialización y uso de conjunto eléctrico de luminarias con factor de potencia inferior a 0,9.
b. El Factor de cresta6
debe medirse, analizando la corriente de la bombilla y su valor deberá ser inferior
o igual a los definidos en la Tabla 330.1 a.
6
Es la relación que existe entre el valor pico y el valor eficaz (rms) de la onda de corriente de la bombilla. Es la característica del
balasto más estrechamente relacionada con la duración de bombilla. El factor de cresta de una onda sinusoidal perfecta es 1,4; a
medida que este factor aumenta en la onda de corriente de la bombilla, la calidad del balasto es menor](https://image.slidesharecdn.com/retilap-200620104347/85/Retilap-61-320.jpg)
![RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 60 de 227
Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público
Tipo de bombilla. Factor de cresta máximo.
Fluorescentes. 1,7
Fluorescente Slim line 1,85
Vapor de mercurio alta presión. 1,8
Vapor de sodio baja presión. 1,6
Vapor de halogenuros metálicos. 1,8
Vapor de sodio alta presión. 1,8
Tabla 330.1 a Máximo factor de cresta admitido para un balasto, según los tipos de bombilla.
Para evaluar la capacidad de regulación7
del balasto, se deben medir las potencias de la bombilla a la
tensión mínima, a la tensión nominal y a la máxima permisible según su diseño. Después se relacionan
de la siguiente forma:
c. Ruido: Generado por vibración que se produce en las láminas del núcleo, por el campo magnético y
sus variaciones. El nivel de ruido, en principio, dependerá de la forma de construcción y de la calidad
del balasto, sin embargo, también influirá el sistema de fijación de éste a la luminaria. En un plazo no
mayor de 2 años se deberá establecer la normatividad técnica aplicable al caso.
d. Cuando las luminarias fluorescentes estén instaladas en interiores, los balastos deben llevar
protección térmica integral, conforme al literal “e” de la parte “P” del Artículo 410-73 de la NTC 2050.
e. Eficiencia de balasto: no podrá ser inferior a las establecidas en el literal i del numeral 320.1.
f. Marcación: Los balastos deben tener un rotulado legible y durable de identificación, con la siguiente
información:
Potencia nominal. W Diagrama de conexiones.
Tensiones de conexión. V Temperatura nominal máxima de operación TW ____°C.
Corriente de entrada. A Marca de fábrica.
Tensión de bombilla. V Modelo y referencia.
Factor de Eficacia de Balasto. Mes y año de fabricación o código del fabricante
Identificación de terminales. Tipo de bombilla.
Los balastos deberá cumplir con los requisitos de porte de etiqueta e información que se establezcan en
el Reglamento Técnico de Etiquetado – RTE, que se expida en cumplimiento del artículo 2º del Decreto
2501 de 2007. La información adicional que se requiera para la adecuada escogencia del balasto
deberá ser suministrada por el fabricante en fichas técnicas de público conocimiento.
330. 2 REQUISITOS PARTICULARES DE BALASTOS ELECTROMAGNÉTICOS.
g. Todos los balastos electromagnéticos deben tener rotulado el valor de tw para balasto reactor o
clase térmica para los CWA o HX es decir, la temperatura de operación nominal máxima del
bobinado o temperatura máxima hasta la cual se garantiza el funcionamiento nominal del balasto.
Esta temperatura no debe ser sobrepasada para asegurar el cumplimiento de la vida útil del balasto.
7
Regulación de potencia: Es la habilidad que tiene el balasto para controlar la potencia de la bombilla, con los cambios de tensión
que se presentan en la línea de alimentación
Potencia de la bombilla (a tensión de línea mínima.
- Regulación. =(1 - Potencia de la bombilla (a tensión de línea nominal). ) X 100 [%].
Potencia de la bombilla (a tensión de línea máxima.
+ Regulación. = ( Potencia de la bombilla (a tensión de línea nominal. -1) X 100 [%]](https://image.slidesharecdn.com/retilap-200620104347/85/Retilap-62-320.jpg)
![RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 62 de 227
Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público
330.4 BALASTOS PARA LÁMPARAS DE DESCARGA DE ALTA INTENSIDAD (HID).
Los balastos para las bombillas de sodio, además de los requisitos de los numerales 330.1, 330.2 y
330.3 que les aplique, deben cumplir con los siguientes requisitos:
a. Rangos de regulación de potencia:
⇒ Los balastos tipo reactor deben garantizar que variaciones de tensión de entrada (tensión de red)
entre ± 5%, generen como máximo una variación del ± 12% en la potencia nominal suministrada a la
bombilla de sodio o mercurio y máximo ± 15% para lámparas Metal Halide, Ver ANSI C 82-4.
⇒ Los balastos tipo CWA deben garantizar que variaciones de tensión de entrada (tensión de red) entre
± 10% generen como máximo una variación del ± 5% en la potencia nominal suministrada a la
bombilla.
b. Las curvas características de los balastos para las bombillas de sodio alta presión deben cumplir con
los trapezoides de funcionamiento de la bombilla definidos en norma técnica con la cual se prueban
los parámetros eléctricos de la lámpara bien, la cual debe ser internacional como la IEC 60662, de
reconocimiento internacional o NTC 2243.
c. Durante la vida de la bombilla, la curva de la característica típica del balasto debe estar dentro de los
límites especificados por el trapezoide, para la tensión y potencia de la bombilla. Por lo tanto, el
fabricante o comercializador del balasto debe poner a disposición del usuario, las curvas del
comportamiento del balasto dentro del trapecio definido para la potencia de bombilla. No aplica para
la potencia reducida de los balastos doble potencia.
d. Sostenimiento del arco en las bombillas HID con disminución de la tensión de la red: El balasto debe
mantener la bombilla en operación, con disminuciones repentinas de la tensión de la red, con
duración inferior a 4 segundos
e. Los balastos tipo CWA (Constant Wattage Autotransformer) para bombillas de sodio sólo se podrán
usar cuando las variaciones de tensiones de la red de alimentación superen los valores de operación
para el balasto tipo reactor la cual esta definida en ±5% de la tensión nominal.
f. Las tensiones de bombilla de sodio de alta presión que se podrán comercializar en el país y las
máximas perdidas permitidas en los balastos son las establecidas en la Tabla 330.4
Bombilla de sodio. Tensión [V]
de bombilla.
Pérdidas Máximas [W]
balastos reactor
Pérdidas Máximas [W]
balastos CWA
50 W 90 10
70 W 90 11
100 W 100 15
150 W 100 19 40
250 W 100 29 45
400 W 100 40 70
600 W Según ficha técnica 60 100
1.000 W 250 100 119
Tabla 330.4 Pérdidas máximas aceptadas en los balastos para bombillas de sodio](https://image.slidesharecdn.com/retilap-200620104347/85/Retilap-64-320.jpg)
![RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 68 de 227
Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público
SECCIÓN 370 FOTOCONTROLES PARA ALUMBRADO PÚBLICO.
370.1 Requisitos de producto. Los fotocontroles deben cumplir los siguientes requisitos:
a. La base tripolar para montar el fotocontrol deberá cumplir con las especificaciones señaladas a
continuación adaptadas de la normas ANSI C136-10, NTC 2470 “Dispositivos de fotocontrol
intercambiables para iluminación pública. Especificaciones y ensayos”, o normas internacionales
equivalentes.
1. Los fotocontroles de las luminarias deberán ser de contactos normalmente cerrados [NC],deben
ser de condición de operación “fail on”. Fotocontrol diseñado para que la carga permanezca
encendida cuando ocurra la falla. Los de contactores de control múltiple deberán ser de contactos
normalmente abiertos [NA].
2. La vida útil del fotocontrol bajo condiciones normales de funcionamiento debe sobrepasar las
3.600 operaciones, siendo cada operación el ciclo completo conexión-desconexión en
condiciones nominales de funcionamiento.
3. Los fotocontroles y bases deben, ser resistente a los impactos, rayos del sol, agua, salinidad y
deshechos de animales y cumplir las siguientes pruebas.
⇒ Operación: de 2 a 5 operaciones de conexión y desconexión, conexión entre 5 a 22 Luxes,
desconexión con 65 0 más luxes
⇒ Temperatura de operación, mínima -10º c y Max 65º c.
⇒ La duración de los contactos no debe ser menor a la que soporte un cortocircuito con la
carga de un condensador en las siguientes condiciones, 40 μF cargado a la tensión de 120 V
AC, 20 μF cargado a la tensión de 240 V AC o 10 μF cargado a la tensión de 480 V AC
⇒ Rango de Tensión de Operación: control múltiple 105 a 130 V, control individual 185 a 305 V o
105 a 305 V.
⇒ El número de operaciones no debe ser menor a 3650 con una bombilla incandescente de
1000W a 120 V.
⇒ El Grado de protección IP o su equivalente NEMA debe ser no menor a 53 y el IK no menor
a 08.
⇒ El fotocontrol debe contar con protección de sobretensiones DPS para una energía no
menor a 160Jules.
⇒ Los contados de la base del fotocontrol debe ser de material como latón o su equivalente con
recubrimiento de plata o estaño y soportar una corriente no menor de 15 A.
⇒ El aislamiento de las parte conductoras no debe ser menor a 5 M Ω y debe soportar durante
un minuto un tensión de 2500V a 60 Ers., o 500V DC
⇒ Las puntas de conexión deben ser de 60 Cm para bases externa y 30 Cm para pases
internas , con conductores flexibles 14 AWG aislados a 600 V, clase térmica 105º C,
4. El receptáculo de conexión o base debe ser de resina fenólica tipo “baquelita” o de otro material
equivalente. Debe cumplir con los requisitos establecidos en la norma NTC 2470 o una norma
internacional equivalente.
5. Si la base se instala dentro de la luminaria, ésta se fijará al cuerpo de la luminaria en la parte
superior, mediante tornillos de cabeza cónica o pisador con tornillo central que no sobresalgan a](https://image.slidesharecdn.com/retilap-200620104347/85/Retilap-70-320.jpg)
![RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 94 de 227
Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público
Índice de la cavidad de techo = [ 5 hc ( l + a )] / (l x a)
Índice de la cavidad de local = [5 hm ( l + a )] / ( l x a)
Índice de la cavidad de Piso = 5 hf ( l + a ) / ( l x a)
Donde:
hc = Altura de la cavidad del techo
hm = altura de la cavidad del local
hf = altura de la cavidad del piso
l = longitud del local
a = ancho de local
430.2.2 REFLECTANCIAS EFECTIVAS DE LAS CAVIDADES ZONALES.
Conocidas las reflectancias de techo, piso y paredes en la tabla siguiente se determinan las reflectancias
efectivas para las cavidades de techo (ρcc) y piso (ρfc) Mediante el uso de los índices de cavidad de
techo y de cavidad de piso. Se determina la reflectancia efectiva (ρ) Nótese que si la luminaria está
montada en el techo o el plano de trabajo corresponde con el piso, el índice de cavidad será 0, y por lo
tanto la reflectancia corresponderá con la del techo o el piso, respectivamente.
Reflectancia efectiva (ρ) La reflectancia de una superficie se define como la razón entre el flujo
luminoso reflejado por la superficie y el flujo que incide sobre ella. Generalmente para las tablas de
coeficiente de utilización se utiliza una reflexión de piso del 20% y se parametrizan los correspondientes
a techo y paredes.
En un local se tienen tres tipos de reflectancias: del techo, de paredes y del plano de trabajo. Una
cuarta reflectancia se da cuando las paredes tienen friso; es por ello que las reflectancias se definen en
las tablas por un código de tres o cuatro dígitos, a manera de ejemplo: valores de la forma 7751
representa la reflectancia combinada de techo (0,7), friso (0,7), paredes (0,5) y plano de trabajo (0,1);
751 representa la reflectancia combinada de techo (0,7), paredes (0,5) y plano de trabajo (0,1).
Para maximizar la efectividad de la luz suministrada es conveniente pintar la superficie de las paredes
con colores claros, de esta forma se logra una buena reflectancia. Colores claros y brillantes pueden
reflejar hasta un 80% de la luz incidente, mientras que colores oscuros pueden llegar a reflejar menos de
un 10% de la luz incidente. En la Tabla 430.2.2 a y 430.2.2 b. se muestran valores de reflectancias de
techos, pisos y paredes y para algunos colores y texturas.
Tabla 430.2.2 a. Reflectancia efectiva de cavidad de techo y piso para varias combinaciones de reflectancias.](https://image.slidesharecdn.com/retilap-200620104347/85/Retilap-96-320.jpg)
![RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 95 de 227
Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público
TONO COLOR SUPERFICIES ACABADOS DE
CONSTRUCCIÓN
Maple 43
Nogal 16
Caoba 12
Pino 48
Madera clara 30-50
Madera oscura 10-25
ACABADOS METÁLICOS
Blanco nuevo 88
Blanco viejo 76
Muy claro Azul verde 76
Crema 81
Azul 65
Miel 76
Gris 83
Azul verde 72
Claro Crema 79
Azul 55
Miel 70
Gris 73
Azul verde 54
Mediano Amarillo 65
Miel 63
Gris 61
Azul 8
Amarillo 50
Oscuro Café 10
Gris 25
Verde 7
Negro 3
Blanco polarizado 70-85
Aluminio pulido 75
Aluminio mate 75
Aluminio claro 59- 79
Cantera clara 18
Cemento 27
Concreto 40
Mármol blanco 45
Vegetación 25
Asfalto limpio 7
Adoquín de roca 17
Grava 13
Ladrillo claro 30-50
Ladrillo oscuro 15-25
Tabla 430.2.2 b. Valores de Reflectancia (aproximada) en %, para colores y texturas
430.2.3 USO DE TABLAS FOTOMÉTRICAS DE COEFICIENTE DE UTILIZACIÓN –CU-.
El coeficiente de utilización CU se determina con base en las tablas suministradas por los fabricantes,
relacionadas con la información fotométrica de cada tipo de luminaria. Las tablas de CU están
parametrizadas en función del índice de local (k8
) y de los índices de reflectancias efectivas para las
cavidades de techo (ρcc) y piso (ρfc), así como de la reflectancia de las paredes ρw.
Luego, una vez determinado el índice de local k y las reflectancias efectivas para las cavidades del techo
(ρcc) y del piso (ρcf), el factor de utilización o coeficiente de utilización (CU) se obtiene, por extrapolación,
de los datos de la tabla de CU correspondiente a cada luminaria.
Normalmente como las tablas de coeficiente de utilización se construyen para una reflectancia efectiva
del piso del 20% se deberá efectuar una corrección si el valor es distinto. Para el efecto se aplicará la
tabla 430.2.3. Un ejemplo de una tabla de factor de utilización se observa en la Figura 430.2.3.
Reflectancia de piso [ %] = 20
Reflectancia
techo
80 70 50
Reflectancia
paredes [ %]
70 50 30 10 70 50 30 10 70 50 30 10
Índice de local Coeficientes de Utilización
1 0.90 0.86 0.83 0.80 0.88 0.85 0.8] 0.78 0.8] 0.78 0.75 0.77
2 0.82 0.75 0.69 0.64 0.80 0.73 0.68 0.64 0.70 0.66 0.62 0.67
3 0.74 0.66 0.57 0.52 0.72 0.64 0.58 0.52 0.6] 0.56 0.52 0.59
4 0.68 0.58 0.50 0.45 0.66 0.56 0.50 0.44 0.54 0.48 0.43 0.52
5 0.62 0.50 0.42 0.37 0.59 0.49 0.42 0.37 0.48 0.41 0.36 0.46
6 0.57 0.44 0.38 0.32 0.55 0.44 0.37 0.31 0.42 0.36 0.31 0.41
7 0.52 0.40 0.33 0.27 0.50 0.39 0.32 0.27 0.38 0.31 0.26 0.36
8 0.48 0.36 0.28 0.23 0.46 0.35 0.28 0.23 0.34 0.28 0.23 0.33
9 0.44 0.32 0.25 0.20 0.42 0.31 0.25 0.20 0.30 0.24 0.20 0.29
8
También conocido como RCR (Room Cavity Ratio) en el Método de Cavidad Zonal de la IESNA.](https://image.slidesharecdn.com/retilap-200620104347/85/Retilap-97-320.jpg)
![RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 96 de 227
Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público
0.29 0.22 0.18 0.39 0.28 0.22 0.18 0.28 0.2] 0.]7 0.26 0.21
Figura 430.2.3 a. Ejemplo de una Tabla de Factores de Utilización, suministrada por el fabricante de la luminaria
Reflectancia
efectiva cavidad
del techo ρcc (%)
80 70 50 30 10
Reflectancia
paredes ρw (%)
70 50 30 10 70 50 30 10 50 30 10 50 30 10 50 30 10
Para 10% de reflectancia efectiva de la cavidad del piso (20% : 1,00)
Índice del local
1 1.092 1.082 1.075 1.068 1.077 1.070 1.064 1.059 1.049 1.044 1.040 1.028 1.026 1.023 1.012 1.010 1.008
2 1.079 1.066 1.055 1.047 1.068 1.057 1.048 1.039 1.041 1.033 1.027 1.026 1.021 1.017 1.013 1.010 1.006
3 1.070 1.054 1.042 1.033 1.061 1.048 1.037 1.028 1.034 1.027 1.020 1.024 1.017 1.012 1.014 1.009 1.005
4 1.062 1.045 1.033 1.024 1.055 1.040 1.029 1.021 1.030 1.022 1.015 1.022 1.015 1.010 1.014 1.009 1.004
5 1.056 1.038 1.026 1.018 1.050 1.034 1.024 1.015 1.027 1.018 1.012 1.020 1.013 1.008 1.014 1.009 1.004
6 1.052 1.033 1.021 1.014 1.047 1.030 1.020 1.012 1.024 1.015 1.009 1.019 1.012 1.006 1.014 1.008 1.003
7 1.047 1.029 1.018 1.011 1.043 1.026 1.017 1.009 1.022 1.013 1.007 1.018 1.010 1.005 1.014 1.008 1.003
8 1.044 1.026 1.015 1.009 1.040 1.024 1.015 1.007 1.020 1.012 1.006 1.017 1.009 1.004 1.013 1.007 1.003
9 1.040 1.024 1.014 1.007 1.037 1.022 1.014 1.006 1.019 1.011 1.005 1.016 1.009 1.004 1.013 1.007 1.002
10 1.037 1.022 1.012 1.006 1.034 1.020 1.012 1.005 1.017 1.010 1.004 1.015 1.009 1.003 1.013 1.007 1.002
Para 30% de reflectancia efectiva de la cavidad del piso (20% : 1,00)
Índice del local
1 0.923 0.929 0.935 0.940 0.933 0.939 0.943 0.948 0.956 0.960 0.963 0.973 0.976 0.979 0.989 0.991 0.993
2 0.931 0.942 0.950 0.958 0.940 0.949 0.957 0.963 0.962 0.968 0.974 0.976 0.980 0.985 0.988 0.991 0.995
3 0.939 0.951 0.961 0.969 0.945 0.957 0.966 0.973 0.967 0.975 0.981 0.978 0.983 0.988 0.988 0.992 0.996
4 0.944 0.958 0.969 0.978 0.950 0.963 0.973 0.980 0.972 0.980 0.986 0.980 0.986 0.991 0.987 0.992 0.996
5 0.949 0.964 0.976 0.983 0.954 0.968 0.978 0.985 0.975 0.983 0.989 0.981 0.988 0.993 0.987 0.992 0.997
6 0.953 0.969 0.980 0.986 0.958 0.972 0.982 0.989 0.977 0.985 0.992 0.982 0.989 0.995 0.987 0.993 0.997
7 0.957 0.973 0.983 0.991 0.961 0.975 0.985 0.991 0.979 0.987 0.994 0.983 0.990 0.996 0.987 0.993 0.998
8 0.960 0.976 0.986 0.993 0.963 0.977 0.987 0.993 0.981 0.988 0.995 0.984 0.991 0.997 0.987 0.994 0.998
9 0.963 0.978 0.987 0.994 0.965 0.979 0.989 0.994 0.983 0.990 0.996 0.985 0.992 0.998 0.988 0.994 0.999
10 0.965 0.980 0.965 0.980 0.967 0.981 0.990 0.995 0.984 0.991 0.997 0.986 0.993 0.998 0.988 0.994 0.999
Tabla 430.2.3 b. Factores de Corrección cuando la Reflectancia efectiva de Piso difiere del 20%
430.2.4 LAS CURVAS ISO K.
Otra forma para obtener el coeficiente de
utilización (CU) es utilizando las curvas ISO K
(isocoeficiente de utilización) de la luminaria
seleccionada.
El procedimiento para utilizar la curva ISO K es
similar al descrito para el uso de las curvas
isolux. Se dibuja el área del local que se
desea iluminar a la escala en que está la curva
ISO K dividido por la altura de montaje
respecto al plano de trabajo, para el caso de la
curva ISO K de la Figura 430.2.4, la escala es
1 m = 40 mm/hm
Figura 430.2.4 Curva ISO K de una luminaria simétrica para uso
industrial
Las curvas ISO K deben ser obtenidas en un laboratorio fotométrico, utilizando paredes y techos
completamente negros, es decir con factores de reflexión de cero %.
430.3 NÚMERO DE LUMINARIAS NECESARIAS PARA PRODUCIR UNA ILUMINANCIA REQUERIDA.
El flujo luminoso total necesario para producir una iluminancia promedio requerida se calcula así:
Φtot = (EpromxA) / (CUxFM)
Donde:
Φtot Flujo luminoso total.
Eprom Iluminancia promedio requerida.
A Área en m2
CU Coeficiente de utilización.
FM Factor de mantenimiento.](https://image.slidesharecdn.com/retilap-200620104347/85/Retilap-98-320.jpg)
![RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 99 de 227
Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público
VEEI = P x 100
S x Eprom
Donde:
P Potencia total instalada en las bombillas más los equipos auxiliares, incluyendo
sus pérdidas [W]
S Superfície iluminada [m2
]
Eprom Iluminancia promedio horizontal mantenida [lux]
En la Tabla 440.1, se indican los Valores Límite de Eficiencia Energética de la Instalación (VEEI) que
deben cumplir los recintos interiores de las edificaciones; criterio adaptado de la norma UNE 12464-1 de
2003. Los valores de VEEI se establecen en dos grupos de zonas en función de la importancia que tiene.
Zonas de baja importancia lumínica. Corresponde a espacios donde el criterio de diseño, la imagen o
el estado anímico que se quiere transmitir al usuario con la iluminación, queda relegado a un segundo
plano frente a otros criterios como el nivel de iluminancia, el confort visual, la seguridad y la eficiencia
energética.
Zonas de alta importancia lumínica o espacios donde el criterio de diseño, la imagen o el estado
anímico que se quiere transmitir al usuario con la iluminación, son relevantes frente a los criterios de
eficiencia energética.
Estos valores incluyen la iluminación general y el alumbrado direccional, pero no las instalaciones de
iluminación de vitrinas y zonas de exposición. iluminación, estas son:
Grupo Actividades de la zona Límites de VEEI
Administrativa en general 3,5
Andenes de estaciones de transporte 3,5
Salas de diagnóstico (4) 3,5
Pabellones de exposición o ferias 3,5
Aulas y laboratorios (2) 4,0
Habitaciones de hospital (3) 4,5
Otros recintos interiores asimilables a grupo 1 no
descritos en la lista anterior
4,5
Zonas comunes (1) 4,5
Almacenes, archivos, salas técnicas y cocinas 5
Parqueaderos 5
a
Zonas de baja
importancia
lumínica
Zonas deportivas (5) 5
Administrativa en general 6
Estaciones de transporte (6) 6
Supermercados, hipermercados y grandes
almacenes
6
Bibliotecas, museos y galerías de arte 6
Zonas comunes en edificios residenciales 7,5
Centros comerciales (excluidas tiendas) (9) 8
Hostelería y restauración (8) 10
Otros recintos interiores asimilables a grupo 2 no
descritos en la lista anterior
10
Centros de culto religioso en general 10
Salones de reuniones, auditorios y salas de usos
múltiples y convenciones, salas de ocio o
espectáculo, y salas de conferencias (7)
10
Tiendas y pequeño comercio 10
Zonas comunes (1) 10
b
Zonas
De alta
importancia
lumínica
Habitaciones de hoteles, etc. 12
Tabla 440.1 Valores límite de eficiencia energética de la instalación (VEEI)
NOTAS:
(1) Espacios utilizados por cualquier persona o usuario, como recepción, vestíbulos, pasillos, escaleras, espacios
de tránsito de personas, aseos públicos, etc.
(2) Incluye la instalación de iluminación de aulas y las pizarras de las aulas de enseñanza, aulas con monitores de
computador, música, laboratorios de idiomas, aulas de dibujo técnico, aulas de prácticas y laboratorios,
manualidades, talleres de enseñanza y aulas de arte, aulas de preparación y talleres, aulas comunes de estudio](https://image.slidesharecdn.com/retilap-200620104347/85/Retilap-101-320.jpg)
![RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 121 de 227
Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público
satisfacen los requerimientos particulares del país. Igualmente estos valores se presentan para cada tipo
de vías y áreas asociadas en rangos coherentes a los criterios de diseño, que ofrecen flexibilidad en el
diseño y aplicación para cada caso específico, a la vez que armonizan en el contexto urbanístico.
Para la adecuada identificación de cada espacio en la vía, es necesario atender los perfiles típicos de
vías que tiene aprobado en el POT cada municipio.
En los sistemas de alumbrado público existentes que hagan uso de la infraestructura de red eléctrica de
uso general, sobre los cuales se requiera realizar ajustes para cumplir con los niveles de iluminación y
coeficiente de uniformidad exigidos en el presente reglamento, se deberán modificar la luminaria y/o la
potencia de la fuente, así como la forma y longitud del brazo.
Cuando el Operador de red o propietario de la infraestructura de la red de uso general realice la
remodelación, deberá realizar el diseño y adecuación de dichas redes considerando el cumplimiento de
las exigencias del servicio de alumbrado público de conformidad con el presente reglamento.
510.2.1 REQUISITOS DE ILUMINACIÓN MANTENIDOS PARA VÍAS VEHICULARES.
Conocidas las características de las vías y sus requerimientos visuales, se deberá asignar la clase de
iluminación necesaria. A cada clase de iluminación se le establecen los requisitos fotométricos mínimos
mantenidos a través del tiempo, los cuales se condensan en la Tabla 510.2.1 a. para luminancia,
cuando este es el criterio aplicado. Los valores son para piso seco.
Zona de aplicación
Todas las vías Vías sin o con pocas
intersecciones
Vías con calzadas
peatonales no
iluminadas
Clase de
iluminación
Luminancia
promedio
Lprom (cd/m
2
)
Mínimo
mantenido
Factor de
uniformidad
Uo
Mínimo
Incremento
de umbral
TI %
Máximo inicial
Factor de uniformidad
longitudinal de
luminancia
Ul Mínimo
Relación de
alrededores
SR
Mínimo
M1 2.0 0,4 10 0,5 0,5
M2 1,5 0,4 10 0,5 0,5
M3 1,2 0,4 10 0,5 0,5
M4 0,8 0,4 15 N.R N.R
M5 0,6 0,4 15 N.R N.R
Tabla 510.2.1.a. Requisitos fotométricos mantenidos por clase de iluminación para tráfico motorizado con base en la
luminancia de la calzada
NR: No requerido
Se podrán hacer diseños con base en criterio de iluminancia para las vías consideradas en la tabla
510.2.1 b.
Valor promedio (mínimo
mantenido) de iluminancia
según tipo de superficie de la
vía [Luxes]
Uniformidad de la
IluminanciaClase de
iluminación
R1 R2 y R3 R4 Emin /Eprom (%)
M3 12 17 15 34%
M4 8 12 10 25%
M5 6 9 8 18%
Tabla 510.2.1 b. Valores mínimos mantenidos de iluminancias promedio (lx) en vías motorizadas](https://image.slidesharecdn.com/retilap-200620104347/85/Retilap-123-320.jpg)
![RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 130 de 227
Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público
DPEA = (Carga total conectada para alumbrado) / (Área total Iluminada)
Donde la DPEA está expresada en W/m2
, la carga total conectada para alumbrado está expresada en
vatios y el área total iluminada está expresada en metros cuadrados.
En el cálculo no se deben incluir las áreas destinadas a aceras o similares si en diseño no los contempla
como área objeto de iluminación.
Nivel mantenido
de iluminancia
promedio
DENSIDAD DE POTENCIA (w/m2
)
según ancho de la calzada (m)
lux (lx) < 6 6 a 8 8.1 a 10 10.1 a 12 12,1 a 14
3 0,29 0,26 0,23 0,19 0,17
4 0,35 0,32 0,28 0,26 0,23
5 0,37 0,35 0,33 0,30 0,28
6 0,44 0,41 0,38 0,35 0,31
7 0,53 0,49 0,45 0,42 0,37
8 0,60 0,56 0,52 0,48 0,44
9 0,69 0,64 0,59 0,54 0,50
10 0,76 0,71 0,66 0,61 0,56
11 0,84 0,79 0,74 0,67 0,62
12 0,91 0,86 0,81 0,74 0,69
13 1,01 0,94 0,87 0,80 0,75
14 1,08 1,01 0,94 0,86 0,81
15 1,12 1,06 1,00 0,93 0,87
16 1,17 1,10 1,07 0,99 0,93
17 1,23 1,17 1,12 1,03 0,97
18 1,33 1,26 1,20 1,10 1,04
19 1,40 1,33 1,26 1,17 1,10
20 1,47 1,39 1,33 1,23 1,16
21 1,55 1,46 1,39 1,29 1,22
22 1,62 1,53 1,46 1,35 1,27
23 1,69 1,60 1,53 1,41 1,33
24 1,76 1,67 1,59 1,47 1,39
25 1,83 1,73 1,66 1,53 1,45
26 1,90 1,80 1,73 1,60 1,51
Tabla 510. 6.1 valores máximos de densidad de potencia eléctrica para alumbrado (DPEA) para vías vehiculares (W/m
2
)
Adaptación de la Norma Oficial Mexicana NOM-13-ENER-2004 (Reglamento Técnico)
Para las vías diseñadas con el criterio de luminancia, es decir aquellas para velocidades superiores a 60
Km/h , la máxima densidad de potencia la podrán sustituir por el criterio del Energy Efficiency Ratio
cuya formula es
EER= P / [L x S ]
P= potencia en W.
L= Luminancia mantenida. en Cd/m2
S= Área en m2
En esta condición el máximo valor de EER aceptado será 0,8. W/cd adoptado de Green Light Label.
Los valores para cálculo serán tomados de la información suministrada por el fabricante bien sea de
protocolos de prueba o de ficha técnica. Tal información deberá corresponder con los equipos
especificados por el diseñador para ser instalados en el proyecto particular, así como de los planos de
distribución de luminarias. La verificación real se realizará con base en los equipos, distribución de
luminarias y áreas iluminadas. En el cálculo se deberá incluir las pérdidas asociadas al conjunto eléctrico
de la luminaria, si esta lo requiere para su normal funcionamiento.](https://image.slidesharecdn.com/retilap-200620104347/85/Retilap-132-320.jpg)
![RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 136 de 227
Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público
530.2.1 MÉTODO EUROPEO DE LOS 9 PUNTOS.
De acuerdo con el método europeo de los 9 puntos, que se usa para calcular la Iluminancia promedio
sobre la vía en una instalación de alumbrado público, es necesario ubicar cada uno de estos puntos de
cálculo sobre la porción típica de la vía considerada, definiendo un rectángulo de área largo (s/2) por
ancho (w). De este modo, tal rectángulo se divide en cuatro partes, dos longitudinales y dos
transversales, de modo que los puntos a considerar son cada uno de los vértices de los nuevos
rectángulos generados. Así se obtienen los 9 puntos considerados en el método. (Véase la Figura
530.2.1 a.)
Figura 530.2.1 a. Cálculo de la iluminancia promedio método europeo de los 9 puntos.
Se considera la iluminancia en cada punto de medida como la que corresponde a un rectángulo de
dimensiones (w/2) * (s/2). La iluminancia promedio sobre la vía se calcula teniendo en cuenta la
contribución de iluminancia de cada punto a la porción típica de vía. Así, los puntos extremos tienen una
contribución de 0,25; los puntos intermedios de 0,5 y el punto central de 1.0. Así, la iluminancia E1 leída
en el punto P1 corresponde al área a,b,c,d., pero tan sólo la cuarta parte de esa área corresponde a un
área sobre la vía considerada (área sombreada). Igual sucede con la iluminación de los puntos P3, P7 y
P9. Por tanto la contribución de esos puntos debe ser ponderada al 25%.Por idéntico razonamiento, los
puntos P2, P4, P6 y P8 representan la iluminación de áreas que tan solo tienen el 50% sobre la vía, el
punto P5, a diferencia de los demás, representa un área totalmente contenida en la vía por lo que su
contribución al promedio es completa.
A partir de la lectura de la iluminación en los 9 puntos, la iluminación promedio sobre la vía se calcula
con la fórmula siguiente:
( ) ( )[ ]586429731 42
16
1
EEEEEEEEEEprom ×++++×++++=
Siendo E1, E2… E9 las iluminancias en los puntos P1, P2… P9 respectivamente.
La Figura 530.2.1 b. ayuda a ubicar los nueve puntos, para diferentes sistemas de alumbrado, de
acuerdo con la distribución de los postes y la forma de la vía.](https://image.slidesharecdn.com/retilap-200620104347/85/Retilap-138-320.jpg)
![RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 156 de 227
Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público
TI = K×Eg / (Lprom)0,8
×θ2
(%)
De acuerdo con la anterior ecuación, la pérdida de visibilidad causada por un deslumbramiento
enceguecedor ocasionado por la luminaria, se puede disminuir aumentando la altura de montaje de la
luminaria (esto equivale a aumentar el ángulo θ) o aumentando la luminancia promedio (Lprom).
K es una constante que varía con la edad del observador.
Generalmente se considera un observador de 23 años de edad, en cuyo caso K es igual a 650 porque:
Lv = 10×Eg/θ2
y TI = 65 Lv/(Lprom)0,8
TI = 650 Eg/θ2
×(Lprom)0,8
Para edades del observador diferente a 23 años, el valor de la constante K se calcula a partir de la
siguiente fórmula:
K = 641[1 + (A/66,4)4
] ,
En donde:
A edad del observador en años.
Eg es la iluminancia total inicial producidas por las luminarias, en su estado nuevo, sobre un plano
normal a la línea de visión y a la altura del ojo del observador.
El observador está ubicado a una altura de 1.50 m sobre el nivel de la calzada y con relación a ésta
colocado de la siguiente manera:
Transversalmente a 1/4 de ancho total de la calzada y longitudinalmente a una distancia 2,75 (H-1,5),
medida desde el frente de la luminaria. Donde H es la altura libre de montaje de la luminaria, en metros.
(Se asume que el ángulo de apantallamiento del techo del vehículo es de 20º)
Lprom Es la luminancia media inicial de la superficie de la calzada
θ Es el ángulo en grados entre línea de visión y el centro de cada luminaria.
El cálculo de TI se inicia con el observador situado en la posición inicial, definida anteriormente, y luego
se repite moviendo el observador hacia delante con incrementos que son los mismos en número y
distancia que los utilizados para el cálculo de la luminancias promedio de la calzada.
El TI de la calzada es el correspondiente al valor máximo encontrado en los cálculos.
Esta ecuación es válida para 0,05 < Lprom < 5 cd/ m2
y 1,5º < θ < 60º
Eg se añade para la primera luminaria en la dirección de observación y luminarias más alejadas, hasta
una distancia de 500 m.
SECCIÓN 540. MEDICIONES FOTOMÉTRICAS DE ALUMBRADO PÚBLICO.
Una vez construido el proyecto de alumbrado público y después de 100 horas de funcionamiento de las
bombillas nuevas, se debe verificar el diseño de proyecto de alumbrado público mediante la medición de
iluminancia y su comparación con los valores ofrecidos en el diseño fotométrico del proyecto.](https://image.slidesharecdn.com/retilap-200620104347/85/Retilap-158-320.jpg)
![RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 201 de 227
Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público
610.2 CATEGORIZACIÓN DE LOS PROYECTOS DE ALUMBRADO PÚBLICO.
Los proyectos de alumbrado público deben ser categorizados conforme a los siguientes criterios:
⇒ Clase de iluminación asignada a la vía o espacio público. El nivel del proyecto será mayor, en la
medida en que se ejecute sobre la malla vial principal y arterial complementaria y será menor sobre
otras áreas como alamedas, ciclo rutas, etc.
⇒ Magnitud del proyecto. La categoría del proyecto, resulta de los parámetros “cantidad de puntos
luminosos (cantidad)” o “longitud de excavación (m)”.
Para efectos del presente reglamento, los proyectos de alumbrado público se categorizarán conforme a
la Tabla 610.2 acorde con los tipo de vías o áreas de espacios públicos tales como: alamedas, ciclo
rutas, parques, paseos, plazas, plazoletas, peatonales, puentes y túneles peatonales, etc.
Nivel A Nivel B Nivel CPROYECTOS NUEVOS O
REMODELACIÓN
Bajo
Impacto
Medio
Impacto
Alto
Impactos
Clase de iluminación de la
vía o Tipo de área
M1 – M2
P ≤ 25
ó
L = 0
25 <P ≤ 75
ó
L ≤ 1.000
P >75
ó
L >1.000
M3 – M4 P ≤ 25
ó
L ≤ .1000
25 <P ≤ 100
ó
1.000 <L ≤
2.000
P >100
ó
L > 2.000
SISTEMA VIAL
M5 10 <P ≤ 25
ó
L ≤ 1.000
25 <P ≤100
ó
1.000<L ≤ 2.000
P >100
ó
L >2.000
OTRAS ÁREAS Alamedas, ciclo rutas,
parques, paseos, plazas,
plazoletas, vías
peatonales, puentes y
túneles peatonales.
10 <P ≤ 25
ó
L ≤ 1.000
25 <P ≤ 50
ó
1.000 <L ≤
2.000
P >50
ó
L >2.000
ESPECIALES
[2*]
Zonas históricas de
conservación, y otros que
por sus características
revista de un especial
interés para el municipio.
P ≤ 25 25<P ≤ 50 P >50
Tabla 610.2 Categorización de los proyectos de Alumbrado Público
Notas:
P: Cantidad de luminarias [u].
L: Longitud de excavación ductería, red subterránea de alumbrado público[m].
Las clases de iluminación para el sistema vial se describen en el Capítulo 5.
Los proyectos menores de veinticinco (25) luminarias de complementación, remodelación o expansión,
sobre vías con clase de iluminación M5 u otras áreas no están sujetos a trámite de evaluación de
proyectos.
[2*] Para Proyectos Especiales, el municipio definirá el número de alternativas a presentar y las
condiciones de entrega de las propuestas.
Los proyectos de alumbrado público de alto impacto (NIVEL C) deben cumplir completamente con el
procedimiento establecido en el presente Capítulo de este Reglamento. La dependencia municipal
responsable del servicio de alumbrado público podrá definir que otras categorías de proyectos de
alumbrado público, deben seguir el procedimiento establecido en el presente Capítulo.
610.3 DISEÑO Y EVALUACIÓN DEL PROYECTO.
En esta etapa se debe proveer la información que sea relevante y útil para el proceso de toma de
decisiones, se describe la factibilidad del proyecto a la luz de unos criterios particulares y se plantean las
recomendaciones correspondientes.](https://image.slidesharecdn.com/retilap-200620104347/85/Retilap-203-320.jpg)
Retilap
- 3. lico - RETILAP MINISTERIO DE MINAS Y ENERGÍA ANEXO GENERAL REGLAMENTO TÉCNICO DE ILUMINACIÓN Y ALUMBRADO PÚBLICO. RETILAP 2010 República de Colombia
- 4. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 2 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público CAPÍTULO 1 INTRODUCCIÓN SECCIÓN 100 OBJETO._______________________________________________________9 SECCIÓN 110 ALCANCE. ____________________________________________________10 110.1 INSTALACIONES. ________________10 110.2 PRODUCTOS ________________10 110.3 PERSONAS. ________________14 110.4 CONFORMIDAD CON EL PRESENTE REGLAMENTO. ________________14 110.5 EXCEPCIONES. ________________14 SECCIÓN 120 DEFINICIONES Y ABREVIATURAS.________________________________15 120.1 DEFINICIONES. ________________15 120.2 ABREVIATURAS ________________27 120.3 ACRÓNIMOS Y SIGLAS. ________________27 CAPÍTULO 2. REQUISITOS GENERALES PARA UN SISTEMA DE ILUMINACIÓN. SECCIÓN 200 REQUISITOS GENERALES DE UN SISTEMA DE ILUMINACIÓN._______28 200.1 RECONOCIMIENTO DEL SITIO Y OBJETOS A ILUMINAR. ________________28 200.2 REQUERIMIENTOS DE ILUMINACIÓN. ________________28 200.3 SELECCIÓN DE LUMINARIAS Y FUENTES LUMINOSAS. ________________28 200.3.1 DOCUMENTOS FOTOMÉTRICOS. _____________________________________________ 29 200.3.2 FLUJO LUMINOSO PARA DISEÑO. ____________________________________________ 31 200.3.3 DURACIÓN O VIDA ÚTIL DE LA FUENTE LUMÍNICA. _____________________________ 31 200.3.4 CARACTERÍSTICAS REPRODUCCIÓN CROMÁTICA Y DE TEMPERATURA DE COLOR. 32 SECCIÓN 210 GENERALIDADES DEL DISEÑO DE ILUMINACIÓN. __________________33 210.1 ILUMINACIÓN EFICIENTE. ________________33 210.2 PROCESO DE DISEÑO DE ILUMINACIÓN. ________________34 210.2.1 ANÁLISIS DEL PROYECTO. __________________________________________________ 34 210.2.2 PLANIFICACIÓN BÁSICA. ____________________________________________________ 35 210.2.3 DISEÑO DETALLADO. _______________________________________________________ 35 210.2.4 USO DE SOFTWARE PARA DISEÑO DE SISTEMAS DE ILUMINACIÓN. ______________ 35 210.3 USO RACIONAL Y EFICIENTE DE ENERGÍA EN ILUMINACIÓN. _______________36 210.3.1 SECTOR RESIDENCIAL. _____________________________________________________ 36 210.3.2 SECTOR COMERCIAL E INDUSTRIAL. _________________________________________ 37 210.3.3 ALUMBRADO EXTERIOR Y PÚBLICO.__________________________________________ 37 210.3.4 OTRAS MEDIDAS QUE SE DEBEN TENER EN CUENTA PARA APLICACIÓN URE._____ 37 SECCIÓN 220 LA ILUMINACIÓN EN EL ANÁLISIS DE RIESGOS. ___________________38 SECCIÓN 230 MEDICIÓN DE VARIABLES FOTOMÉTRICAS. _______________________39 230.1 MEDICIÓN DEL FLUJO LUMINOSO. ________________39 230.2 MEDIDOR DE ILUMINANCIA. ________________40 230.3 MEDIDOR DE LUMINANCIA. ________________40 230.4 PRUEBAS DE VERIFICACIÓN DE LOS EQUIPOS DE MEDICIÓN._______________40
- 5. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 3 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público CAPÍTULO 3 REQUISITOS DE PRODUCTOS PARA ILUMINACIÓN Y ALUMBRADO PÚBLICO. SECCIÓN 300 REQUISITOS GENERALES DE LOS PRODUCTOS DE ILUMINACIÓN O ALUMBRADO PÚBLICO._____________________________________________________41 300.1 DISPOSICIÓN DE INFORMACIÓN DE PRODUCTOS. ________________41 300.2 INFORMACIÓN SOBRE CONDICIONES AMBIENTALES DEL LUGAR.___________41 SECCIÓN 305 FUENTES LUMINOSAS ELÉCTRICAS. _____________________________41 310.1 BOMBILLAS INCANDESCENTES. ________________43 310.2 LÁMPARAS INCANDESCENTES HALÓGENAS. ________________44 310.3 LÁMPARAS DE MERCURIO DE BAJA PRESIÓN TIPO FLUORESCENTES CON BALASTO INDEPENDIENTE. ________________45 310.4 LÁMPARAS FLUORESCENTES COMPACTAS CON BALASTO INDEPENDIENTE. 47 310.5 LÁMPARAS FLUORESCENTES COMPACTAS CON BALASTO INCORPORADO.__47 310.6 LÁMPARAS DE DESCARGA DE VAPOR DE MERCURIO DE ALTA PRESIÓN. __________ 50 310.7 LÁMPARAS DE HALOGENUROS METÁLICOS. ________________51 310.8 LÁMPARAS DE VAPOR DE SODIO ALTA PRESIÓN. ________________51 310.9 OTRAS FUENTES LUMINOSAS ________________53 310.9.1 LÁMPARAS DE INDUCCIÓN __________________________________________________ 53 310.9.2 DIODOS EMISORES DE LUZ (LED), OLED o ( LEP)._______________________________ 53 SECCIÓN 320 LUMINARIAS.__________________________________________________53 SECCIÓN 321 PROYECTORES. ________________59 SECCIÓN 330 BALASTOS. ___________________________________________________59 330. 2 REQUISITOS PARTICULARES DE BALASTOS ELECTROMAGNÉTICOS. ______60 330.3 REQUISITOS PARTICULARES PARA BALASTOS ELECTRÓNICOS.___________61 330.4 BALASTOS PARA LÁMPARAS DE DESCARGA DE ALTA INTENSIDAD (HID).____62 SECCIÓN 340 ARRANCADORES PARA LÁMPARAS DE DESCARGA EN GAS. ________63 340.1. ARRANCADORES PARA LÁMPARAS DISTINTAS A LAS DE SODIO.___________63 340.2 ARRANCADORES PARA BOMBILLAS DE SODIO. ________________63 SECCIÓN 350 CONDENSADORES PARA CONJUNTO ELÉCTRICO DE LÁMPARAS DE DESCARGA EN GAS. _______________________________________________________64 SECCIÓN 360 PORTABOMBILLAS O PORTALÁMPARAS. _________________________66 360.1. PORTALÁMPARAS DE FUENTE INCANDESCENTES O FLUORESCENTES COMPACTAS CON BALASTO INTEGRADO. ________________66 360.2 SOCKETS Y OTROS PORTALÁMPARAS DISTINTOS A LOS TIPO EDISON . _____66 360.3 PORTALÁMPARAS PARA ALUMBRADO PÚBLICO. ________________67 SECCIÓN 370 FOTOCONTROLES PARA ALUMBRADO PÚBLICO.__________________68 SECCIÓN 380 CONTACTORES PARA CONTROL EN GRUPO DE SISTEMAS DE ILUMINACIÓN. ____________________________________________________________70 SECCIÓN 390 POSTES EXCLUSIVOS PARA ALUMBRADO PÚBLICO. _______________71 390.1 POSTES DE CONCRETO. ________________71 390.2 POSTES Y BRAZOS METÁLICOS. ________________73 390.3 POSTES DE MADERA INMUNIZADA PARA ALUMBRADO PÚBLICO. ___________75 390.4 POSTES DE MATERIALES NO METÁLICOS DISTINTOS A MADERA O CONCRETO. ________________76
- 6. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 4 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público SECCIÓN 395. PRODUCTOS DEL ALCANCE DEL PRESENTE REGLAMENTO QUE NO TIENEN DEFINIDOS LOS REQUISITOS ESPECÍFICOS. ________________76 CAPÍTULO 4 DISEÑOS Y CÁLCULOS DE ILUMINACIÓN INTERIOR. SECCIÓN 410 REQUISITOS GENERALES DEL DISEÑO DE ALUMBRADO INTERIOR. __77 410.1 NIVELES DE ILUMINACIÓN, ILUMINANCIAS Y DISTRIBUCIÓN DE LUMINANCIAS 77 410.2 APROVECHAMIENTO DE LA LUZ NATURAL. ________________80 410.3 CONTROL DEL DESLUMBRAMIENTO. ________________84 410.4 UNIFORMIDAD. ________________85 410.5 CONTROL DEL PARPADEO Y EFECTOS ESTROBOSCÓPICOS. ______________86 410.6 DIRECCIONALIDAD DE LA LUZ. ________________86 410.7 EL COLOR EN LA LUZ. ________________86 410.8 CONTROL DEL CALOR PRODUCIDO POR LAS FUENTES LUMINOSAS. ________86 410.9 MANTENIMIENTO DE LAS INSTALACIONES DE ILUMINACIÓN. _______________87 SECCIÓN 420 REQUISITOS ESPECÍFICOS DE ILUMINACIÓN INTERIOR.____________87 420.1 ALUMBRADO DE ESPACIOS INTERIORES PARA TRABAJO. ________________________ 87 420.1.1 ALUMBRADO DE OFICINAS. _________________________________________________ 87 420.1.2 ALUMBRADO EN INSTITUCIONES EDUCATIVAS, SALAS DE LECTURA Y AUDITORIOS. 88 420.2.3 ALUMBRADO INDUSTRIAL. __________________________________________________ 89 420.2.4 ALUMBRADO DE ESTABLECIMIENTOS COMERCIALES. __________________________ 91 SECCIÓN 430. CÁLCULOS PARA ILUMINACIÓN INTERIOR. ________________91 430.1 MÉTODO DEL COEFICIENTE DE UTILIZACIÓN DE LA INSTALACIÓN (CU).______91 430.2 MÉTODO DE CAVIDADES ZONALES. ________________93 430.2.1 ÍNDICES DE LAS CAVIDADES. ________________________________________________ 93 430.2.2 REFLECTANCIAS EFECTIVAS DE LAS CAVIDADES ZONALES. ____________________ 94 430.2.3 USO DE TABLAS FOTOMÉTRICAS DE COEFICIENTE DE UTILIZACIÓN –CU __________ 95 430.2.4 LAS CURVAS ISO K. ________________________________________________________ 96 430.3 NÚMERO DE LUMINARIAS NECESARIAS PARA PRODUCIR UNA ILUMINANCIA REQUERIDA. ________________96 430.4 ESPECIFICACIONES TÉCNICAS DE LUMINARIAS, BALASTOS Y FUENTES. ____97 430.5 MANTENIMIENTO EN INSTALACIONES DE ILUMINACIÓN INTERIOR. __________97 430.5.1 FACTOR DE MANTENIMIENTO________________________________________________ 97 SECCIÓN 440 EFICIENCIA ENERGÉTICA EN LAS INSTALACIONES DE ILUMINACIÓN. 98 440.1 VALOR DE EFICIENCIA ENERGÉTICA DE LA INSTALACIÓN. – VEEI-___________98 SECCIÓN 450 EFICIENCIA ENERGÉTICA MEDIANTE CONTROL DEL ALUMBRADO. _100 450.1 CONTROL DE ENCENDIDO Y APAGADO MANUAL. _______________101 450.2 ATENUACIÓN DEL FLUJO LUMINOSO DE LAS BOMBILLAS O DIMERIZACIÓN MANUAL. _______________101 450.3 CONTROL DE ENCENDIDO Y APAGADO AUTOMÁTICO. _______________101 450.4 PASOS ESCALONADOS CON CONTROL AUTOMÁTICO. _______________101 450.5 SISTEMAS DE CONTROL AUTOMÁTICOS DE NIVELES DE ILUMINACIÓN. _____101 SECCIÓN 460 LA DOMÓTICA Y LA INMÓTICA EN LA ILUMINACIÓN. _______________102 SECCIÓN 470 ALUMBRADO DE EMERGENCIA. ________________________________103 470.1 ASPECTOS GENERALES _______________103 470.2 INSTALACIONES QUE REQUIEREN DE ALUMBRADO DE EMERGENCIA. ______104
- 7. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 5 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 470.3 CARACTERÍSTICAS DE LA INSTALACIÓN DEL ALUMBRADO DE EMERGENCIA.104 470.4 LOCALIZACIÓN DE LAS LUMINARIAS DE EMERGENCIA. _______________105 470.5 SEÑALIZACIÓN E ILUMINACIÓN DE LOS MEDIOS DE EVACUACIÓN. ________________ 105 470.5.1 ILUMINACIÓN DE LOS MEDIOS DE EVACUACIÓN. ________________________ 106 SECCIÓN 480 ILUMINACIÓN DE AMBIENTES E INSTALACIONES ESPECIALES. __106 SECCIÓN 490 PROCEDIMIENTOS PARA LAS MEDICIONES FOTOMÉTRICAS EN ILUMINACIÓN INTERIOR. ___________________________________________________106 490.1 MEDICIÓN DE ILUMINANCIA GENERAL EN UN ESPACIO CERRADO__________106 490.2 MEDICIÓN DE ILUMINANCIA EN PUESTOS DE TRABAJO. _______________111 490.3 RESULTADOS DE LAS MEDICIONES. _______________114 CAPITULO 5 ALUMBRADO PÚBLICO E ILUMINACIÓN EXTERIOR SECCIÓN 500 REQUISITOS GENERALES DE DISEÑO DE ALUMBRADO PÚBLICO.116 SECCIÓN 510 CONSIDERACIONES TÉCNICAS DEL DISEÑO DEL ALUMBRADO PÚBLICO. ________________________________________________________________118 510.1 CLASES DE ILUMINACIÓN SEGÚN LAS CARACTERÍSTICAS DE LAS VÍAS. ___118 510.1.1 VÍAS VEHICULARES._______________________________________________________ 118 510.1.2 VÍAS PARA TRÁFICO PEATONAL Y CICLISTAS. _______________120 510.2 CLASES DE ILUMINACIÓN SEGÚN EL USO Y TIPO DE VÍA. _______________120 510.2.1 REQUISITOS DE ILUMINACIÓN MANTENIDOS PARA VÍAS VEHICULARES. _________ 121 510.2.2 REQUISITOS DE ILUMINACIÓN PARA VÍAS PEATONALES Y DE CICLISTAS. ________ 122 510.2.3 REQUISITOS DE ILUMINACIÓN PARA ÁREAS CRÍTICAS. _________________ 122 510.3 NIVELES EXIGIDOS LUMINANCIA, ILUMINANCIA EN ALUMBRADO PÚBLICO _123 510.4 GUÍAS DE VISIBILIDAD EN VÍAS DE VELOCIDADES ELEVADAS. _____________124 510.5 LOCALIZACIÓN DE LUMINARIAS. _______________125 510.5.1 CONFIGURACIONES BÁSICAS DE LOCALIZACIÓN DE PUNTOS DE ILUMINACIÓN.__ 125 510.5.2 CASOS ESPECIALES DE DISPOSICIÓN DE LUMINARIAS. ________________________ 128 510.6 USO RACIONAL DE ENERGÍA EN ALUMBRADO PÚBLICO. _______________129 510.6.1 MÁXIMA DENSIDAD DE POTENCIA ELÉCTRICA PARA ALUMBRADO DE VÍAS. ______ 129 510.7 COEXISTENCIA DE LAS LUMINARIAS CON LOS ÁRBOLES EN LAS VÍAS. _____131 SECCIÓN 520 DISEÑOS FOTOMÉTRICOS. ___________________________________132 520.1 CRITERIOS DE DISEÑO. _______________132 520.2 USO DE SOFTWARE EN DISEÑO FOTOMÉTRICO DE ALUMBRADO PÚBLICO. _133 SECCIÓN 530 CÁLCULOS DE ILUMINANCIA PARA ALUMBRADO PÚBLICO. ______134 530.1. ILUMINANCIA EN UN PUNTO._________________________________________________ 134 530.2 MÉTODOS DE CÁLCULO DE ILUMINANCIA PROMEDIO DE UNA VÍA_________________ 135 530.2.1 MÉTODO EUROPEO DE LOS 9 PUNTOS. ______________________________________ 136 530.2.2 MÉTODO DEL COEFICIENTE DE UTILIZACIÓN. _________________________________ 137 530.3 CÁLCULOS COMPUTARIZADOS DE ILUMINANCIA. _______________140 530.3.1 CAMPO DE CÁLCULO. _____________________________________________________ 140 530.3.2 POSICIÓN DE LOS PUNTOS DE CÁLCULO. ____________________________________ 141 530.3.3 CÁLCULOS EN ACERAS Y CARRILES PARA CICLORRUTAS. _____________________ 141 530.3.4 ÁREAS DE FORMA IRREGULAR. _____________________________________________ 142 530.3.5 CÁLCULO DE UNIFORMIDAD GENERAL DE ILUMINANCIA EN ALUMBRADO PÚBLICO. 142 530.3.6 CÁLCULO DEL VALOR DE RELACIÓN DE ALREDEDORES-SR-. ___________________ 143 530.4 ESQUEMA DE MANTENIMIENTO INSTALACIONES DE ALUMBRADO PÚBLICO. 143
- 8. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 6 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público SECCIÓN 535 CÁLCULOS DE LUMINANCIA.___________________________________144 535.1 COEFICIENTE DE LUMINANCIA. _______________144 535.2 CLASIFICACIÓN DE LAS SUPERFICIES DE LAS CALZADAS (ESTADO SECO). _146 535.3 TABLAS R _______________148 535.4. CÁLCULO DE LA LUMINANCIA PROMEDIO SOBRE LA VÍA. _______________151 535.4.1 POSICIÓN DE LOS PUNTOS DE CÁLCULO. ____________________________________ 152 535.4.2 POSICIÓN DEL OBSERVADOR. ______________________________________________ 153 535.4.3 LA UNIFORMIDAD LONGITUDINAL DE LA LUMINANCIA (UL). _____________________ 153 535.4.4 NÚMERO DE LUMINARIAS INCLUIDAS EN EL CÁLCULO. ________________________ 153 535.4.5 CÁLCULO DE LAS CARACTERÍSTICAS DE CALIDAD DE LA LUMINANCIA. _________ 153 535. 4.6 CALCULO DE DESLUMBRAMIENTO._________________________________________ 154 SECCIÓN 540. MEDICIONES FOTOMÉTRICAS DE ALUMBRADO PÚBLICO. _______156 540.1 EVALUACIÓN DEL VANO SELECCIONADO PARA LA MEDICIÓN. ____________157 540.2 PROCEDIMIENTO DE MEDICIÓN. _______________157 540.2.1 MARCACIÓN DE LA VÍA.____________________________________________________ 158 540.2.2 MALLA DE MEDICIÓN. _____________________________________________________ 158 540.3 MEDICIONES QUE DEBEN APLICARSE SEGÚN EL TIPO DE VÍA. ____________159 540.3.1 EVALUACIÓN DE LUMINANCIA.______________________________________________ 160 540.3.2 EVALUACIÓN DE LA ILUMINANCIA. __________________________________________ 161 540.3.3 SELECCIÓN DE LOS MEDIOS DE MEDICIÓN. __________________________________ 161 540.3.4 COMPETENCIA DE PERSONAL RESPONSABLE DE LAS MEDICIONES. ____________ 162 540.3. INFORME DE LA MEDICIÓN. _________________________________________________ 162 540.4 CASOS EN LOS CUALES NO ES FACTIBLE LA MEDICIÓN. 163 540.5 CÁLCULOS FOTOMÉTRICOS UTILIZANDO LOS DATOS DE LAS MEDICIONES. _163 SECCIÓN 550 REDES ELÉCTRICAS DE ALIMENTACIÓN DEL SISTEMA DE ALUMBRADO PÚBLICO. ________________________________________________________________165 550.1 REQUISITOS GENERALES DE LAS REDES DE ALUMBRADO PÚBLICO._______165 550.2 TOPOLOGÍA DE LA RED ELÉCTRICA. _______________165 SECCIÓN 560 ILUMINACIÓN DE OTRAS ÁREAS DEL ESPACIO PÚBLICO. __________166 560.1 ILUMINACIÓN DE GRANDES ÁREAS DEL ESPACIO PÚBLICO._______________166 560.2 ILUMINACIÓN DE FACHADAS DE EDIFICIOS Y MONUMENTOS PÚBLICOS. ____167 560.3 ILUMINACIÓN DE ESCENARIOS DEPORTIVOS O RECREATIVOS. ____________170 560.3.1 CRITERIOS GENERALES. ___________________________________________________ 170 560.3.2 CONTROL DEL EFECTO ESTROBOSCÓPICO. _________________________________ 171 560.3.3 DISPOSICIÓN DE SOPORTES DE LOS EQUIPOS DE ALUMBRADO DE CAMPOS DEPORTIVOS. ___________________________________________________________________ 171 SECCIÓN 570 ILUMINACIÓN DE TÚNELES. ____________________________________173 570.1 PARÁMETROS DE DISEÑO PARA ILUMINACIÓN DE TÚNELES. ______________174 570.2 CLASIFICACIÓN DE LOS TÚNELES. _______________174 570.3 REQUISITOS PARA LA ILUMINACIÓN DE TÚNELES DURANTE EL DÍA. _______175 570.4 REQUISITOS PARA LA ILUMINACIÓN DE TÚNELES DURANTE LA NOCHE. ____178 570.5 VISIBILIDAD DENTRO DE UN TÚNEL ILUMINADO. _______________178 570.5.1 RESTRICCIÓN DEL EFECTO DE PARPADEO O “FLICKER”. ______________________ 178 570.5.2 GUÍA VISUAL DENTRO DE UN TÚNEL. ________________________________________ 179 570.6 SISTEMAS DE ILUMINACIÓN DE TÚNELES. _______________179 570.6.1 DISTRIBUCIÓN TRANSVERSAL. _____________________________________________ 179 570.6.2 DISTRIBUCIÓN LONGITUDINAL. _____________________________________________ 180 570.6.3 DISTRIBUCIÓN A CONTRALUZ. _____________________________________________ 180 570. 7 EQUIPOS PARA ILUMINACIÓN DE TÚNELES. _______________180 570.8 CONTROL AUTOMÁTICO DEL ALUMBRADO DE TÚNELES. _______________181
- 9. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 7 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 570.9 RECOMENDACIONES ADICIONALES EN LA ILUMINACIÓN DE TÚNELES. _____181 SECCIÓN 575 CONTAMINACIÓN LUMÍNICA. ___________________________________182 575.1 ORÍGENES DE LA CONTAMINACIÓN LUMÍNICA. _______________182 575.2 FORMAS DE CONTAMINACIÓN LUMÍNICA. _______________183 575.3 CÁLCULO DE LA CONTAMINACIÓN LUMÍNICA. _______________183 575.4 SISTEMA DE ZONIFICACIÓN. _______________184 575.5 FLUJO HEMISFÉRICO SUPERIOR (FHS). _______________185 575.6 EFECTOS DE LA CONTAMINACIÓN LUMÍNICA. _______________185 575.7 CÓMO MINIMIZAR EL IMPACTO DE LA CONTAMINACIÓN LUMÍNICA. _________185 575.8 LÍMITES MÁXIMOS PERMITIDOS DE EMISIÓN LUMÍNICA HACIA LOS CIELOS NOCTURNOS. _______________188 575.9 MANEJO AMBIENTAL EN LOS SISTEMAS DE ALUMBRADO PÚBLICO.________189 SECCIÓN 580 OPERACIÓN Y MANTENIMIENTO DE LOS SISTEMAS DE ALUMBRADO PÚBLICO. ________________________________________________________________189 580.1 SISTEMA DE INFORMACIÓN DE ALUMBRADO PÚBLICO. _______________189 580.1.1 OBJETIVOS DEL SISTEMA DE INFORMACIÓN DEL SERVICIO DE ALUMBRADO PÚBLICO. ___________________________________________________________________ 189 580.1.2 INFORMACIÓN DE LA INFRAESTRUCTURA DE ALUMBRADO PÚBLICO_____190 580.2.MANTENIMIENTO. _______________191 580.2.1 MANTENIMIENTO PREVENTIVO._____________________________________________ 191 580.2.2 MANTENIMIENTO CORRECTIVO._____________________________________________ 193 580.2.3 CÁLCULO DEL FACTOR DE MANTENIMIENTO. _________________________________ 194 CAPÍTULO 6 PROYECTOS DE ALUMBRADO PÚBLICO SECCIÓN 610 PROCEDIMIENTO PARA REALIZAR UN PROYECTO DE ALUMBRADO PÚBLICO. ________________________________________________________________200 610.1 IDENTIFICACIÓN DEL PROYECTO. _______________200 610.2 CATEGORIZACIÓN DE LOS PROYECTOS DE ALUMBRADO PÚBLICO. ________201 610.3 DISEÑO Y EVALUACIÓN DEL PROYECTO. _______________201 610.4 DESCRIPCIÓN DEL PROYECTO. _______________202 610.5 MEMORIAS DE CÁLCULO. _______________203 610.6 PLANOS Y DIBUJOS. _______________203 610.7 EVALUACIÓN DE COSTOS. _______________204 610.7.1 COSTOS DE INVERSIÓN. ___________________________________________________ 204 610.7.2 COSTOS DE ADMINISTRACIÓN, OPERACIÓN Y MANTENIMIENTO. ________________ 204 610.7.3 COSTO ANUAL EQUIVALENTE. ______________________________________________ 205 610.4 EVALUACIÓN AMBIENTAL. _______________207 CAPÍTULO 7 INTERVENTORÍA DEL SERVICIO DE ALUMBRADO PÚBLICO SECCIÓN 700 INTERVENTORÍA DE LOS CONTRATOS DE SERVICIO DE ALUMBRADO PÚBLICO. _______________208 700.1 REQUISITOS GENERALES _______________208 700.2 OBLIGACIONES DE LA INTERVENTORÍA DE ALUMBRADO PÚBLICO. ________208
- 10. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 8 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público CAPÍTULO 8 VIGILANCIA, CONTROL, DEMOSTRACIÓN DE LA CONFORMIDAD Y REGIMENES SANCIONATORIOS SECCIÓN 810 ENTIDADES DE VIGILANCIA.____________________________________212 810.1 SISTEMAS DE ALUMBRADO PÚBLICO. _______________212 810.2 PRODUCTOS DE ILUMINACIÓN Y SISTEMAS DE ILUMINACIÓN DISTINTOS AL ALUMBRADO PÚBLICO. _______________212 810.3 ORGANISMOS ACREDITADOS _______________213 810.4 PERSONAS NATURALES QUE ACTÚAN EN LAS INSTALACIONES DE ILUMINACIÓN Y/O ALUMBRADO PÚBLICO. _______________213 SECCIÓN 820. EVALUACIÓN DE LA CONFORMIDAD. ___________________________213 820.1 ACREDITACIÓN. _______________213 820.2 LABORATORIOS DE PRUEBAS Y ENSAYOS. _______________214 820.3 CERTIFICACIÓN DE PRODUCTOS. _______________214 820.3.1 CERTIFICACIÓN DE PRODUCTOS DE USO DIRECTO Y EXCLUSIVO DEL IMPORTADOR. 216 820.3.3 REGULACIONES PARA TRÁMITES DE CERTIFICACIÓN Y ACREDITACIÓN. _________ 216 820.3.4 ROTULADO E INFORMACIÓN OBLIGATORIA DE PRODUCTOS. ___________________ 216 820.4 CERTIFICACIÓN DE CONFORMIDAD DE INSTALACIONES DE ILUMINACIÓN Y ALUMBRADO PÚBLICO. _______________217 820.4.1 DECLARACIÓN DE CUMPLIMIENTO.__________________________________________ 217 820.4.2 INSPECCIÓN CON FINES DE CERTIFICACIÓN DEL SISTEMA DE ILUMINACIÓN. _____ 217 820.4.3 COMPONENTES DEL DICTAMEN DEL ORGANISMO DE INSPECCIÓN.______________ 219 820.4.4 FORMATOS PARA EL DICTAMEN DE INSPECCIÓN. _____________________________ 219 820.4.5 EXCEPCIONES DEL DICTAMEN DE INSPECCIÓN._______________________________ 219 SECCIÓN 830 RÉGIMEN SANCIONATORIO.____________________________________220 CAPÍTULO 9 DISPOSICIONES TRANSITORIAS. SECCIÓN 900 MECANISMOS PARA DEMOSTRACIÓN DE LA CONFORMIDAD. ______224 900.1 CERTIFICACIÓN DE LA CONFORMIDAD PARA PRODUCTOS. _______________224 900.2 INSPECCIÓN DE INSTALACIONES DE ILUMINACIÓN O ALUMBRADO PÚBLICO CON FINES DE CERTIFICACIÓN. _______________225 SECCIÓN 910 TRANSITORIEDAD EN ALGUNOS REQUISITOS. ___________________225 910.1 TRANSITORIEDAD EN REQUISITOS DE PRODUCTO. _______________225 CAPITULO 10 INTERPRETACIÓN, REVISIÓN, ACTUALIZACIÓN Y VIGENCIA DEL REGLAMENTO. SECCIÓN 1000 INTERPRETACIÓN. ___________________________________________226 SECCIÓN 1010 REVISIÓN Y ACTUALIZACIÓN. _________________________________226 SECCIÓN 1020 VIGENCIA. __________________________________________________227
- 11. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 9 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público CAPÍTULO 1 INTRODUCCIÓN SECCIÓN 100 OBJETO. El presente Reglamento Técnico tiene por objeto fundamental establecer los requisitos y medidas que deben cumplir los sistemas de iluminación y alumbrado público, tendientes a garantizar: los niveles y calidades de la energía lumínica requerida en la actividad visual, la seguridad en el abastecimiento energético, la protección del consumidor y la preservación del medio ambiente; previniendo, minimizando o eliminando los riesgos originados, por la instalación y uso de sistemas de iluminación. El Reglamento establece las reglas generales que se deben tener en cuenta en los sistemas de iluminación interior y exterior, y dentro de estos últimos, los de alumbrado público en el territorio colombiano, inculcando el uso racional y eficiente de energía (URE) en iluminación. En tal sentido señala las exigencias y especificaciones mínimas para que las instalaciones de iluminación garanticen la seguridad y confort con base en su buen diseño y desempeño operativo, así como los requisitos de los productos empleados en las mismas. El reglamento igualmente es un instrumento técnico-legal para Colombia, que sin crear obstáculos innecesarios al comercio o al ejercicio de la libre empresa, permite garantizar que las instalaciones, equipos y productos usados en los sistemas de iluminación interior y exterior, cumplan con los siguientes objetivos legítimos: ⇒ La seguridad nacional en términos de garantizar el abastecimiento energético mediante uso de sistemas y productos que apliquen el Uso Racional de Energía ⇒ La protección de la vida y la salud humana. ⇒ La protección de la vida animal y vegetal. ⇒ La prevención de prácticas que puedan inducir a error al usuario. ⇒ La protección del Medio Ambiente Para cumplir estos objetivos legítimos, el presente Reglamento Técnico se basó en los siguientes objetivos específicos: a) Fijar las condiciones para evitar accidentes por deficiencia en los niveles de iluminación, luminancia y uniformidad en vías, vivienda, sitios de trabajo, establecimientos que presten algún servicio al público, lugares donde se concentren personas bien sea por motivos, comerciales, culturales o deportivos. b) Establecer las condiciones para prevenir accidentes o lesiones en la salud visual causados por sistemas de iluminación deficientes. c) Fijar las condiciones para evitar el desperdicio de iluminación en dirección de la bóveda celeste causada por mal diseño de instalaciones o ejecuciones defectuosas. d) Establecer las condiciones para evitar alteraciones en los ciclos naturales de animales causada por desperdicio en iluminación intrusiva continua en su hábitat. e) Establecer las condiciones para evitar daños o realización de riesgos laborales debidos a deslumbramiento causado por exceso o carencia de luz. f) Establecer las eficacias mínimas, los valores de pérdidas y las eficiencias para algunas fuentes luminosas, balastos y luminarias.
- 12. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 10 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público g) Unificar parámetros y minimizar las deficiencias en los diseños de iluminación interior y exterior. h) Establecer las responsabilidades que deben cumplir los diseñadores, constructores, interventores, operadores, inspectores, propietarios y usuarios de instalaciones de iluminación, además de los fabricantes, distribuidores o importadores de materiales o equipos y las personas jurídicas relacionadas con la gestión, operación y prestación del servicio de alumbrado público. i) Prevenir los actos que puedan inducir a error a los usuarios, tales como la utilización o difusión de indicaciones incorrectas o falsas o la omisión de datos verdaderos que no cumplen las exigencias del presente Reglamento. j) Fijar los requisitos de algunos productos destinados a iluminación, orientados a lograr su confiabilidad y compatibilidad. k) Exigir requisitos para contribuir con el uso racional y eficiente de la energía y con esto a la protección del medio ambiente y el aseguramiento del suministro eléctrico. l) Fijar los requerimientos y procedimientos para demostrar la conformidad con el presente reglamento. SECCIÓN 110 ALCANCE. El presente reglamento aplica a las instalaciones de iluminación, tanto interior como exterior y en estas últimas se incluye el alumbrado público, a los productos utilizados en ellas y a las personas que las intervienen, en los siguientes términos: 110.1 INSTALACIONES. Los requisitos y prescripciones técnicas de este Reglamento serán de obligatorio cumplimiento en Colombia, en todas las instalaciones de iluminación nuevas, remodelaciones o ampliaciones, públicas o privadas. Las prescripciones técnicas del presente Reglamento serán exigibles en condiciones de operación normal de las instalaciones. No serán exigibles en los casos de fuerza mayor o de orden público que las alteren; en estos casos, el propietario de la instalación procurará reestablecer las condiciones exigidas por el presente reglamento en el menor tiempo posible. El presente Reglamento Técnico se aplica a toda instalación de iluminación o alumbrado público construida, ampliada o remodelada a partir de su entrada en vigencia, de conformidad con lo siguiente: 110.1.1 Instalaciones de iluminación nuevas. Se considera instalación de iluminación nueva aquella que se construya con posterioridad a la fecha de entrada en vigencia del presente Reglamento Técnico de Iluminación y Alumbrado Público - RETILAP. 110.1.2 Ampliación de instalaciones de iluminación. Se entenderá como ampliación de una instalación de iluminación, la que implique aumento de área con requerimiento de iluminación, instalación de nuevas fuentes de iluminación, modificación de las potencias de las fuentes, montaje adicional de dispositivos, equipos y luminarias. 110.1.3 Remodelación de instalaciones de iluminación y alumbrado público. Se entenderá como remodelación de una instalación de iluminación, la sustitución de dispositivos, equipos, controles, luminarias y demás componentes de la instalación de iluminación. La parte remodelada deberá demostrar la conformidad con el presente reglamento. 110.2 PRODUCTOS Son objeto del presente reglamento los productos usados en sistemas de iluminación contemplados en la Tabla 110.2 a., los cuales son de mayor utilización en iluminación y alumbrado público y están directamente relacionados con el objeto y campo de aplicación de este Reglamento, tales productos deben demostrar su conformidad con el RETILAP, mediante un certificado de producto.
- 13. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 11 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público ITEM NOMBRE COMERCIAL DEL PRODUCTO 1 Arrancadores para lámparas de descarga de gas (fluorescentes, sodio, mercurio) 2 Atenuador automático de luminosidad 3 Atenuador manual de luminosidad (Dimmer) 4 Balasto electromagnético 5 Balastos electrónicos 6 Bases para fotocontrol 7 Bombillas o lámparas incandescentes de potencia mayor a 25 W 8 Bombillas o lámparas Incandescente halógenas 9 Bombillas o lámparas de descarga en gas a alta presión 10 Bombillas o lámparas de descarga en gas a baja presión 11 Bombillas o lámparas de halogenuros metálicos 12 Bombillas o lámparas de mercurio de alta presión 13 Bombillas o lámparas de sodio a baja presión 14 Bombillas o lámparas de vapor de sodio alta presión 15 Lámparas para alumbrado de emergencia 16 Lámparas o tubos de descarga de gas tipo tubular recta fluorescente 17 Lámparas o tubos de descarga de gas tipo tubular circular, fluorescente 18 Lámparas o tubos de descarga de gas tipo tubular en U, fluorescente 19 Lámpara fluorescente compacta con balasto integrado. 20 Lámpara fluorescente compacta para balasto no integrado. 21 Lámparas eléctricas de cabecera, mesa, oficina o de pie 22 Condensadores tipo seco para lámparas de descarga en gas 23 Contactores para sistemas de iluminación exterior 24 Dimmers o atenuadores de intensidad 25 Equipos para control automático de iluminación 26 Fotocontroles , fotoceldas, fotocontroles temporizados 27 Fusibles y portafusibles para luminaria de alumbrado público 28 Luminarias para iluminación interior o exterior, directas e indirectas o combinadas, provistas o no con difusor, rejilla o refractor. 29 Luminarias para alumbrado público. Directas e indirectas o combinadas, provistas o no con difusor, rejilla o refractor 30 Luminarias para túneles 31 Portabombillas, portalámparas y Sockets para bombillas o lámparas incandescentes o de descarga y en general de soporte y conexión de cualquier fuente lumínica para uso de iluminación. 32 Postes de madera, concreto, metálicos o de otros materiales, destinados exclusivamente a iluminación de áreas públicas, de uso público o alumbrado público 33 Proyectores para iluminación, con fuentes lumínicas de más de 20 W. 34 Proyectores sumergibles para fuentes ornamentales de agua o piscinas, cualquier potencia 35 Sensores para control de iluminación. 36 Soportes o brazos metálicos para luminarias de alumbrado público 37 LED, OLED o LEP de potencias mayores a 10 W o arreglos de LEDs para potencias mayores a 10 W. 38 Lámparas de inducción de potencias mayores a 10 W Tabla 110.2 a. Productos objeto del RETILAP Nota: El presente Reglamento aplica a los productos con nombres comerciales como los definidos en la Tabla 110.2 a y no a las partidas arancelarias en las que se pueda clasificar, ya que en esta se pueden clasificar productos que no son objeto del RETILAP. Para efectos del control y vigilancia de los productos objeto del RETILAP, la Tabla 110.2 b. muestra algunas partidas arancelarias y las notas marginales que precisan las condiciones en las cuales un producto, que siendo objeto del RETILAP se puede excluir de su cumplimiento, por ser destinado a aplicaciones por fuera del alcance del Reglamento y por tal razón no requieren demostrar conformidad
- 14. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 12 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público con el RETILAP. Cuando se haga uso de exclusiones, estas se probarán ante las entidades de control, con los mecanismos previstos en la normatividad vigente. Partida arancelaria Descripción según arancel Nota marginal para aplicar o excluir un producto del cumplimiento del RETILAP 8504.10.00.00 Balastos (reactancias) para lámparas o tubos de descarga No aplica cuando se fabriquen o importen para incorporarlos como parte integral de automotores, navíos, aeronaves, electrodomésticos, equipos de electromedicina y demás aparatos, máquinas y herramientas siempre que tales máquinas o herramientas no estén consideradas como instalaciones que requieran iluminación para la presencia de personas. 8532.25.00.00 Condensadores fijos con dieléctrico de papel o plástico. Aplica únicamente a condensadores destinados para conjunto eléctrico de bombillas de descarga en gas 8532.29.00.00 Condensadores fijos. Aplica únicamente a condensadores destinados a conjunto eléctrico de bombillas de descarga en gas. 85.33.39.10.00 Reóstatos para una tensión inferior o igual a 260 V e intensidad inferior o igual a 30 A Aplica únicamente para dimmers y atenuadores de intensidad luminosa. 85.36.50.19.00 Arrancadores para bombillas de descarga en gas No aplica cuando se fabriquen o importen para incorporarlos como parte integral de automotores, navíos, aeronaves, electrodomésticos, equipos de electromedicina y demás aparatos, máquinas y herramientas siempre que tales máquinas o herramientas no estén consideradas como instalaciones que requieran iluminación para la presencia de personas 8536.61.00.00 Portalámparas No aplica cuando se fabriquen o importen para incorporarlos como parte integral de automotores, navíos, aeronaves, electrodomésticos, equipos y demás aparatos, máquinas y herramientas siempre que tales máquinas o herramientas no estén consideradas como instalaciones que requieran iluminación para la presencia de personas 8539229000 Las demás lámparas y tubos eléctricos de incandescencia, de potencia inferior o igual a 200 W, para una tensión superior a 100 V. Aplica únicamente a bombillas o lámparas de incandescencia de 25 W a 200 W, de 100 V a 250 V 8539.21.00.00 Lámparas o Tubos de Incandescencia Halógenos de volframio (tungsteno) No aplica cuando se fabriquen o importen para incorporarlos como parte integral de automotores, navíos, aeronaves, electrodomésticos, equipos de electromedicina y demás aparatos, máquinas y herramientas siempre que tales máquinas o herramientas no estén consideradas como instalaciones que requieran iluminación para la presencia de personas 8539.22.10.00 Lámparas o Tubos de Incandescencia de potencia inferior o igual a 200 W para una tensión superior a 100 V. Aplica únicamente a bombillas o lámparas de incandescencia de 25 W a 200 W, 8539.29.20.00 Lámparas o Tubos de Incandescencia. Aplica únicamente a bombillas o lámparas de incandescencia de 25 W a 200 W, de 100 V a 250 V 8539.29.90.00 Lámparas o Tubos de Incandescencia. Aplica únicamente a bombillas o lámparas de incandescencia de 25 W a 200 W, de 100 V a 250 V 8539.31.10.00 Lámparas o Tubos de Descarga, excepto los de rayos ultravioleta. Fluorescentes, de Cátodo caliente. Tubulares Rectos. No aplica cuando se fabriquen o importen para incorporarlos como parte integral de automotores, navíos, aeronaves, electrodomésticos, equipos de electromedicina y demás aparatos, máquinas y herramientas siempre que tales máquinas o herramientas no estén consideradas como instalaciones que requieran iluminación para la presencia de personas. 8539.31.20.00 Lámparas o Tubos de Descarga, excepto los de rayos ultravioleta. Fluorescentes, de Cátodo caliente. Tubulares Circulares No aplica cuando se fabriquen o importen para incorporarlos como parte integral de automotores, navíos, aeronaves, electrodomésticos, equipos de electromedicina y demás aparatos, máquinas y herramientas siempre que tales máquinas o herramientas no estén consideradas como instalaciones que requieran iluminación para la presencia de personas 8539.31.30.00 Lámparas o Tubos de Descarga, excepto los de rayos ultravioleta. Fluorescentes, de Cátodo caliente. Compactos integrados y no integrados No aplica cuando se fabriquen o importen para incorporarlos como parte integral de automotores, navíos, aeronaves, electrodomésticos, equipos de electromedicina y demás aparatos, máquinas y herramientas siempre que tales máquinas o herramientas no estén consideradas como que requieran iluminación para la presencia de personas. 8539.31.30.10 Lámpara fluorescente integrada Aplica a todas las lámparas fluorescentes compactas de potencia mayor de 4 W. No aplica cuando se fabriquen o importen para incorporarlos como parte integral de automotores, navíos, aeronaves, electrodomésticos, equipos de electromedicina y demás aparatos, máquinas y herramientas, siempre que tales máquinas o herramientas no estén consideradas como instalaciones que requieran iluminación
- 15. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 13 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público para la presencia de personas 8539.31.90.00 Lámparas o Tubos de Descarga, excepto los de rayos ultravioleta. Fluorescentes, de Cátodo caliente. No aplica cuando se fabriquen o importen para incorporarlos como parte integral de automotores, navíos, aeronaves, electrodomésticos, equipos de electromedicina y demás aparatos, máquinas y herramientas siempre que tales máquinas o herramientas no estén consideradas como instalaciones que requieran iluminación para la presencia de personas. 8539.32.00.00 Lámparas o Tubos de Descarga, excepto los de rayos ultravioleta. Lámparas de vapor de mercurio o sodio, lámparas de halogenuro metálico No aplica cuando se fabriquen o importen para incorporarlos como parte integral de automotores, navíos, aeronaves, electrodomésticos, equipos de electromedicina y demás aparatos, máquinas y herramientas siempre que tales máquinas o herramientas no estén consideradas como instalaciones que requieran iluminación para la presencia de personas. 8539.39.90.00 Lámparas o Tubos de Descarga, excepto los de rayos ultravioleta. No aplica cuando se fabriquen o importen para incorporarlos como parte integral de automotores, navíos, aeronaves, electrodomésticos, equipos de electromedicina y demás aparatos, máquinas y herramientas siempre que tales máquinas o herramientas no estén consideradas como instalaciones que requieran iluminación para la presencia de personas. 8539.90.10.00 Lámparas y tubos eléctricos de incandescencia o de descarga, incluidos los faros o unidades «sellados» y las lámparas y tubos de rayos ultravioletas o infrarrojos; lámparas de arco. Partes. Casquillos de Rosca. No aplica cuando se fabriquen o importen para incorporarlos como parte integral de automotores, navíos, aeronaves, electrodomésticos, equipos de electromedicina y demás aparatos, máquinas y herramientas siempre que tales máquinas o herramientas no estén consideradas como instalaciones que requieran iluminación para la presencia de personas. 8539.90.90.00 Lámparas y tubos eléctricos de incandescencia o de descarga, incluidos los faros o unidades «sellados» y las lámparas y tubos de rayos ultravioletas o infrarrojos; lámparas de arco. Partes. No aplica cuando se fabriquen o importen para incorporarlos como parte integral de automotores, navíos, aeronaves, electrodomésticos, equipos de electromedicina y demás aparatos, máquinas y herramientas siempre que tales máquinas o herramientas no estén consideradas como instalaciones que requieran iluminación para la presencia de personas 9032.90.90.00 Equipos para control automático de iluminación No aplica cuando se fabriquen o importen para incorporarlos como parte integral de automotores, navíos, aeronaves, electrodomésticos, equipos de electromedicina y demás aparatos, máquinas y herramientas siempre que tales máquinas o herramientas no estén consideradas como instalaciones que requieran iluminación para la presencia de personas. 9405.20.00.00 Lámparas eléctricas de cabecera, mesa, oficina o de pie A luminarias y lámparas decorativas aplicará solo a los requisitos de seguridad contra riesgos de origen eléctrico o térmico. No aplica en los aspectos de fotométricos y eficiencia energética. 9405.40.10.00 Los demás aparatos eléctricos de alumbrado. Para alumbrado público. Aplica únicamente a luminarias y proyectores usados en alumbrado público, Balastos, condensadores, fotocontroles, contactores de uso exclusivo en alumbrado 9405.40.20.00 Los demás aparatos eléctricos de alumbrado. Proyectores de luz Aplica únicamente a proyectores para iluminación con fuentes de descarga en gas 9405.40.90.00 Los demás aparatos eléctricos de alumbrado. Los demás Aplica únicamente para aparatos eléctricos de alumbrado o luminarias, Balastos, condensadores, fotocontroles, contactores de uso exclusivo en iluminación interior y alumbrado exterior. 9405.99.00.00 Aparatos de alumbrado (incluidos los proyectores) y sus partes Aplica únicamente a aparatos de alumbrado fijo, para iluminación de interiores, exterior y alumbrado público. 9405.10.9000 Los demás, aparatos de alumbrado (incluidos los proyectores) y sus partes, no expresados ni comprendidos en otra parte; anuncios, letreros y placas indicadoras, luminosos y artículos similares, con fuente de luz inseparable, y sus partes no expresadas ni comprendidas en otra parte A luminarias y lámparas decorativas aplicará solo a los requisitos de seguridad contra riesgos de origen eléctrico o térmico. No aplica en los aspectos de fotométricos y eficiencia energética. Tabla 110.2.b Algunas partidas arancelarias y descripción de los productos según arancel. Para permitir el uso de productos en las instalaciones de alumbrado interior o exterior que les aplique el presente reglamento, se debe demostrar el cumplimiento de los requisitos exigidos, mediante un certificado de producto, expedido por un organismo de certificación acreditado por el Organismo Nacional de Acreditación de Colombia –ONAC-.
- 16. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 14 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público El cumplimiento de los requisitos se deberá probar mediante los ensayos pertinentes en laboratorios acreditados o reconocidos según la normatividad vigente. Los requisitos de producto que se deben probar son: a. Los establecidos en este Anexo General y particularmente los del capítulo 3. b. Los requisitos de producto contemplados en norma técnica internacional, de reconocimiento internacional o NTC, referidas en el presente anexo, para productos de las instalaciones de iluminación para aplicaciones especiales o de aquellos productos de iluminación que no tengan definidos los requisitos en el presente reglamento c. Los de producto establecido en norma técnica para aquellos productos que en el presente Anexo General les exige el cumplimiento de una norma técnica. 110.3 PERSONAS. Este Reglamento deberá ser observado y cumplido por todas las personas naturales o jurídicas que diseñen, construyan, mantengan y ejecuten actividades relacionadas con las instalaciones de iluminación y Alumbrado Público. Así como por los productores, importadores y comercializadores de los productos objeto del presente reglamento. La persona responsable del diseño de un sistema de iluminación deberá entregar un documento en el cual manifieste que el diseño cumple los requisitos aplicables del RETILAP y además deberá contener su nombre, su firma, así como su matrícula profesional. Esta persona deberá tener la formación académica en materia de iluminación, experiencia certificable o un certificado de la competencia profesional y responderá por los efectos de esa iluminación cuando esta se realiza bajo ese diseño. 110.4 CONFORMIDAD CON EL PRESENTE REGLAMENTO. Todos los productos objeto del presente reglamento deben demostrar la conformidad mediante un certificado de producto expedido por un organismo de certificación acreditado. Toda instalación de iluminación construida, remodela o ampliada durante la vigencia del RETILAP requiere de la declaración de conformidad con este reglamento, dicha declaración debe ser suscrita por la persona calificada responsable de la construcción del sistema de iluminación, la cual deberá tener formación académica en materia de iluminación, experiencia certificable o un certificado de competencia profesional en materia de iluminación. Las instalaciones que en este reglamento específicamente se determina la exigencia de un dictamen de inspección, son consideradas como de certificación plena y deberán validar la declaración del constructor mediante un dictamen de inspección expedido por un organismo de inspección acreditado. 110.5 EXCEPCIONES. Se exceptúan del cumplimiento del presente reglamento y por lo tanto de la demostración de la conformidad, las siguientes instalaciones y productos: 110.5.1 En instalaciones: a) Instalaciones de iluminación propias de vehículos (automotores, trenes, barcos, navíos, aeronaves). b) Instalaciones de iluminación propias de equipos, c) Instalaciones propias de electrodomésticos, máquinas y herramientas, siempre que el equipo, máquina o sistema no se clasifique como instalación especial, tal como ascensores, escaleras eléctricas, puentes grúas. 110.5.2 En productos: Que aún estando clasificados en la Tabla 110.2.a estén destinados exclusivamente a las siguientes aplicaciones: a) Material publicitario o muestras para ensayos de laboratorio, pruebas o estudios de mercados o que ingresen al país de manera ocasional para participar en ferias exposiciones, o que tengan intención
- 17. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 15 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público por objeto promocionar mercancías, siempre que su cantidad no refleje intención alguna de carácter comercial, su presentación lo descalifique para su venta, y equipos de uso personal autorizado por la SIC o su valor FOB no supere el monto establecido por la Dirección de Impuestos y Aduanas Nacionales – DIAN. La importación de material bajo estas condiciones sólo podrá efectuarse por cada importador en la periodicidad determinada por la normatividad vigente. b) Donaciones, según lo establecido sobre este particular por la DIAN. c) Objetos personales o equipaje de viajeros, según lo establecido sobre este particular por la DIAN. d) Envíos de correspondencia, los paquetes postales y los envíos urgentes, según lo establecido sobre este particular por la DIAN. e) Productos para ensamble o maquila que se importen en desarrollo de los Sistemas Especiales de Importación – Exportación. f) Equipos nacionales o importados que fueron facturados y despachados por el productor al importador o al primer distribuidor en Colombia antes de la entrada en vigencia del presente Reglamento. g) Productos para las Instalaciones contempladas en los literales a., b. y c del numeral 110.5.1. h) Materias primas o componentes para la fabricación o repuestos de máquinas, aparatos, equipos u otros productos distintos a las instalaciones de iluminación y alumbrado objeto de este reglamento, a menos que otro reglamento les exija el cumplimiento de RETILAP o la máquina o equipo sea una instalación clasificada como especial, i) Fuentes luminosas para aplicaciones especiales tales como. Control de insectos, aplicaciones medicinales, de investigación, fuentes de Luz de radiación ultravioleta o infrarrojo y en general aquellos productos asociados a iluminación pero destinados exclusivamente a aplicaciones distintas a la iluminación con propósitos visuales del ser humano. j) Los LEDs, OLEDs y los LEPs, de potencias menores a 10 W y las fuentes con arreglos de LEDs, OLEDs o LEPs de potencia menores a 10 W no son objeto del presente reglamento. En consecuencia estos productos que se importen o fabriquen en el país con destino exclusivo a estas instalaciones de iluminación no requieren demostrar la conformidad con el RETILAP. La persona que haga uso de la exclusión deberá demostrarla ante las autoridades de control y vigilancia con los medios de prueba legalmente aceptados. El fabricante o importador deberá conservar y presentar los documentos probatorios que demuestren las condiciones de la exclusión, cuando sean requeridos por la autoridad de control competente, SECCIÓN 120 DEFINICIONES Y ABREVIATURAS. Para los efectos de aplicación del presente Reglamento se deben aplicar las siguientes definiciones y abreviaturas. 120.1 DEFINICIONES. Para la aplicación e interpretación de este reglamento, se tendrán en cuenta las siguientes definiciones 120.1.1 Relativas al alumbrado público1 Absorción: Término general para referirse al proceso mediante el cual un flujo incidente se convierte en otra forma de energía, general y fundamentalmente en calor. Acomodación: Proceso mediante el cual el ojo cambia su distancia focal al mirar objetos colocados a diferentes distancias. 1 Tomado de NTC 900: REGLAS GENERALES Y ESPECIFICACIONES PARA EL ALUMBRADO PÚBLICO (Tercera actualización) NORMA TÉCNICA COLOMBIANA
- 18. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 16 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Adaptación: Proceso mediante el cual el sistema visual se adapta a mayor o menor cantidad de luz o a la luz de un color, diferente al que estaba expuesto durante el periodo inmediatamente anterior. La adaptación resulta en un cambio en la sensibilidad del ojo a la luz. Alcance: Característica de una luminaria que indica la extensión que alcanza la luz en la dirección longitudinal del camino. Las luminarias se clasifican en: de alcance corto, medio o largo. Altura de montaje (en una vía): Distancia vertical entre la superficie de la vía por iluminar y el centro óptico de la fuente de luz de la luminaria. Ángulo de apantallamiento de una luminaria: Ángulo vertical medido desde el nadir, entre el eje vertical y la primera línea de visión para el cual la fuente de la luz desnuda no es visible. Arrancador: Dispositivo que por sí solo o en asocio con otros componentes, genera pulsos para encender bombillas de descarga sin precalentamiento. Balasto: Unidad insertada en la red y una o más bombillas de descarga, la cual, por medio de inductancia o capacitancia o la combinación de inductancias y capacitancias, sirve para limitar la corriente de la(s) bombilla(s) hasta el valor requerido. El balasto puede constar de uno o más componentes. Puede incluir, también medios para transformar la tensión de alimentación y arreglos que ayuden a proveer la tensión de arranque, prevenir el arranque en frío, reducir el efecto estroboscópico, corregir el factor de potencia y/o suprimir la radiointerferencia. Bombilla o lámpara: Término genérico para denominar una fuente de luz fabricada por el hombre. Por extensión, el término también es usado para denotar fuentes que emiten radiación en regiones del espectro adyacentes a la zona visible. Puede asimilarse a la definición de lámpara. Campo visual: Lugar geométrico de todos los objetos o puntos en el espacio que pueden ser percibidos cuando la cabeza y los ojos de un observador se mantienen fijos. El campo puede ser monocular o binocular. Candela (cd): Unidad del Sistema Internacional (SI) de intensidad luminosa. Una candela es igual a un lúmen por estereorradián. Una candela se define como la intensidad luminosa, en una dirección dada, de una fuente que emite una radiación monocromática de una frecuencia de 540 x 1012 Hz y en la cual la intensidad radiante en esa dirección es 1/683 W por estereorradián. Candela por metro cuadrado (cd/m2 ): Unidad de luminancia. Capacidad Visual: Es la propiedad fisiológica del ojo humano para enfocar a los objetos a diferentes distancias, variando el espesor y por tanto la longitud focal del cristalino, por medio del músculo ciliar. Centro óptico de la bombilla: Centro de una pequeña esfera que podría contener completamente el elemento emisor de la bombilla. Coeficiente de transmisión luminosa (T): Porcentaje de luz natural en su espectro visible que deja pasar una superficie traslucida o transparente. Se expresa en % Coeficiente de Utilización (CU ó K): Relación entre el flujo luminoso que llega a la superficie a iluminar (flujo útil) y el flujo total emitido por una luminaria. Usualmente, se aplica este término cuando se refiere a luminarias de alumbrado público. También se conoce como factor de utilización de la luminaria. Conjunto eléctrico para una bombilla de descarga: Todos los componentes necesarios para el funcionamiento adecuado de una bombilla de descarga (balasto, condensador y/o arrancador, portabombilla, borneras de conexión, cables, fusible y portafusibles).
- 19. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 17 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Conjunto óptico: Elementos necesarios para controlar y dirigir la luz producida por una o varias bombillas (refractor y/o reflector). Contaminación lumínica se define como la propagación de luz artificial hacia el cielo nocturno Contraste de luminancia: Relación entre la luminancia de un objeto y su fondo inmediato, igual a (Lo-Lf)/Lf, ó ∆L/Lf, donde Lf y Lo son las luminancias del fondo y el objeto, respectivamente. Se debe especificar la forma de la ecuación. La relación ∆L/Lf se conoce como la fracción de Weber. Cromaticidad de un color: Longitud de onda dominante o complementaria y de los aspectos de pureza de un color tomados como un conjunto. Cuerpo negro: Radiador de temperatura uniforme, cuya exitancia radiante en todas las partes del espectro es el máximo obtenible de cualquier radiador a la misma temperatura. A este radiador se le llama cuerpo negro por que absorberá toda la energía radiante que caiga sobre él. Curva Isolux: Línea que une todos los puntos que tengan la misma iluminancia en el plano horizontal, para una altura de montaje de 1 m o 10 m y un flujo luminoso de 1.000 Im. Densidad de flujo luminoso: Cociente del flujo luminoso por el área de la superficie cuando ésta última está iluminada de manera uniforme. Densidad de flujo radiante en una superficie: Relación entre el flujo radiante de un elemento de superficie y el área del elemento (W/m2 ). Depreciación lumínica: Disminución gradual de emisión luminosa durante el transcurso de la vida útil de una fuente luminosa. Deslumbramiento: Sensación producida por la luminancia dentro del campo visual que es suficientemente mayor que la luminancia a la cual los ojos están adaptados y que es causa de molestias e incomodidad o pérdida de la capacidad visual y de la visibilidad. Existe deslumbramiento cegador, directo, indirecto, incómodo e incapacitivo. Nota. La magnitud de la sensación del deslumbramiento depende de factores como el tamaño, la posición y la luminancia de la fuente, el número de fuentes y la luminancia a la que los ojos están adaptados. Diagrama polar: Gráfica que representa en coordenadas polares la distribución de las intensidades luminosas en planos definidos. Generalmente se representan los planos C = 0° -180°, C = 90° -270° y plano de intensidad máxima. Difusor: Elemento que sirve para dirigir o esparcir la luz de una fuente, principalmente por el proceso de transmisión difusa. Dispersión: Separación ordenada de la luz incidente en su espectro de las longitudes de onda que la componen, cuando pasa a través de un medio. Efecto estroboscópico: Ilusión óptica que ocasiona que un objeto iluminado por una bombilla de descarga sea visible a intervalos, dando la impresión de aparente inmovilidad. Este efecto ocurre cuando la velocidad a al que se mueve el objeto es múltiplo de los destellos periódicos de las bombillas. Eficacia luminosa de una fuente: Relación entre el flujo luminoso total emitido por una fuente luminosa (bombilla) y la potencia de la misma. La eficacia de una fuente se expresa en lúmenes/vatio (lm/W). Nota. El término eficiencia luminosa se usó ampliamente en el pasado para denominar este concepto.
- 20. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 18 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Eficiencia de una luminaria: Relación de flujo luminoso, en lúmenes, emitido por una luminaria y el emitido por la bombilla o bombillas usadas en su interior. Energía radiante (Q): Energía que se propaga en forma de ondas electromagnéticas. Se mide en unidades de energía tales como joules, ergios o kW-h. Espectro electromagnético visible: Franja del espectro electromagnético comprendida entre longitudes de onda de aproximadamente 380 nm a 770 nm. Las longitudes de onda inferiores a 380 nm corresponden a los ultravioleta, y las superiores a los 770 nm, a los infrarrojos. Exitancia radiante (M): Densidad de flujo radiante emitido por una superficie. Se expresa en vatios por unidad de área de la superficie. Factor de absorción: Relación entre el flujo luminoso absorbido por un medio y el flujo incidente. Factor de Balasto: balasto se define como la relación entre el flujo luminoso de la bombilla funcionando con el balasto de producción y el flujo luminoso de la misma bombilla funcionando con el balasto de referencia. Factor de eficacia de balasto. Es la relación entre el factor de balasto en porcentaje y la potencia tomada de la red por el balasto. Factor de mantenimiento (FM): Factor usado en el cálculo de la luminancia e iluminancia después de un período dado y en circunstancias establecidas. Tiene en cuenta la hermeticidad de la luminaria, la depreciación del flujo luminoso de la bombilla, la clasificación de los niveles de contaminación del sitio y el período de operación (limpieza) de la luminaria. Factor de uniformidad de iluminancia: Medida de la variación de la iluminancia sobre un plano dado, expresada mediante alguno de los siguientes valores a) Relación entre la iluminancia mínima y la máxima. b) Relación entre la iluminancia mínima y la promedio Factor de uniformidad general de la luminancia (Uo): Relación entre la luminancia mínima y la luminancia promedio sobre la superficie de una calzada. Uo=Lmin/Lpro en [%]. Es una medida del comportamiento visual que no puede ser inferior a 40% para L comprendido entre el rango de 1 cd/m2 a 3 cd/m2 , con el fin de que un objeto sea perceptible el 75% de los casos en un tiempo no mayor a 0,1 s. Factor de uniformidad longitudinal de luminancia (UL): La menor medida de la relación Lmín/Lmáx sobre un eje longitudinal paralelo al eje de la vía que pasa por la posición del observador y situado en el centro de cada uno de los carriles de circulación. Factor de utilización de la luminaria (k): Relación entre el flujo luminoso que llega a la calzada (flujo útil) y el flujo total emitido por la luminarla. Usualmente se aplica este término cuando se refiere a luminarias de alumbrado público. También se conoce como Coeficiente de Utilización (CU). Familia de producto: Para efectos del presente reglamento se define como familia de producto, a los productos de un mismo tipo cuyas características en aspectos tales como: potencia, formas constructivas, vidas útiles, entre otros no presentan diferencias sustanciales. Para efectos de certificación el Organismo Certificador de Producto podrá determinar las características técnicas y constructivas que le permitan, mediante la aplicación de procedimientos de muestreo y ensayo, establecer las familias sobre las cuales pueda garantizar el cubrimiento las certificaciones expedidas. Fotocontrol: Dispositivo utilizado, normalmente, para conectar y desconectar en forma automática luminarias de alumbrado público en función de la variación del nivel luminoso. Los fotocontroles
- 21. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 19 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público usados comúnmente son del tipo electromagnético y/o electrónico. Fusible: Dispositivo utilizado para la protección de conductores y componentes de redes contra sobrecorrientes producidas tanto por sobrecarga como por cortocircuito. Flujo Hemisférico Superior (FHS) se define como el flujo luminoso emitido por el equipo de iluminación (luminaria y bombilla) por encima del plano horizontal. Dicho plano corresponde al ángulo γ = 90° en el sistema de representación (C, γ). El flujo hemisférico se expresa como un porcentaje del flujo total emitido por la luminaria. Flujo luminoso (Φ): Cantidad de luz emitida por una fuente luminosa en todas las direcciones por unidad de tiempo. Su unidad es el lúmen (Im). Flujo luminoso nominal: Flujo luminoso medido a las 100 h de funcionamiento de la bombilla, en condiciones de utilización normales. Se aplica solo a bombillas de alta intensidad de descarga. Flujo útil: Flujo luminoso recibido sobre la superficie bajo consideración. Fotómetro: Instrumento para medir las cantidades fotométricas: tales como luminancia, intensidad luminosa, flujo luminoso e iluminancia. Fotometría: Medición de cantidades asociadas con la luz. Nota: La fotometría puede ser visual cuando se usa el ojo para hacer una comparación, o física, cuando las mediciones se hacen mediante receptores físicos. Fuente luminosa: Dispositivo que emite energía radiante capaz de excitar la retina y producir una sensación visual Iluminancia (E): Densidad del flujo luminoso que incide sobre una superficie. La unidad de iluminancia es el lux (lx). Iluminancia inicial (Einicial): Iluminancia promedio cuando la instalación es nueva. Iluminancia promedio horizontal mantenida (Eprom): Valor por debajo del cual no debe descender la iluminancia promedio en el área especificada. Es la iluminancia promedio en el período en el que debe ser realizado el mantenimiento. También se le conoce como Iluminancia media mantenida Iluminación: Acción o efecto de iluminar. Nota: Este término no debe ser utilizado para referirse a la densidad de flujo luminoso en una superficie. Índice de deslumbramiento unificado (UGR): Es el índice de deslumbramiento molesto procedente directamente de las luminarias de una instalación de iluminación interior, definido en la publicación CIE (Comisión Internacional de Iluminación) Nº 117. Índice de reproducción cromática (IRC): Las propiedades de una fuente de luz, a los efectos de la reproducción de los colores, se valorizan mediante el “Índice de Reproducción Cromática” (IRC) ó CRI (“Color Rendering Index”). Este factor se determina comparando el aspecto cromático que presentan los objetos iluminados por una fuente dada con el que presentan iluminados por una “luz de referencia”. Los espectros de las bombillas incandescentes ó de la luz del día contienen todas las radiaciones del espectro visible y se los considera óptimos en cuanto a la reproducción cromática; se dice que tienen un IRC= 100. Índice de rendimiento de color (Ra): Efecto de una fuente de luz sobre el aspecto cromático de los objetos que ilumina por comparación con su aspecto bajo una fuente de luz de referencia. La forma
- 22. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 20 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público en que la luz de una bombilla reproduce los colores de los objetos iluminados se denomina índice de rendimiento de color (Ra). El color que presenta un objeto depende de la distribución de la energía espectral de la luz con que está iluminado y de las características reflexivas selectivas de dicho objeto. Intensidad luminosa de una fuente puntal de luz en una dirección dada (l): Cantidad de flujo luminoso en cada unidad de ángulo sólido en la dirección en cuestión. Por lo tanto, es el flujo luminoso sobre una pequeña superficie centrada y normal en esa dirección, dividido por el ángulo sólido (en estereorradianes) el cual es subtendido por la superficie en la fuente I. La intensidad luminosa puede ser expresada en candelas (cd) o en lúmenes por estereorradián (lm/sr). Instalación de iluminación. Para efectos de este Reglamento, se consideran como instalaciones de iluminación los circuitos eléctricos de alimentación, las fuentes luminosas, las luminarias y los dispositivos de control, soporte y fijación que se utilicen exclusivamente para la iluminación interior y exterior de bienes de uso público o privado, dentro de los límites y definiciones establecidos en el presente Reglamento. Longitud de onda (λ): Distancia entre dos puntos sucesivos de una onda periódica en la dirección de propagación, en la cual la oscilación tiene la misma fase. La unidad usada comúnmente es el nanómetro (nm) (1 nm= 1x10-9 m). Lúmen (lm): Unidad de medida del flujo luminoso en el Sistema Internacional (SI). Radiométricamente, se determina de la potencia radiante; fotométricamente, es el flujo luminoso emitido dentro de una unidad de ángulo sólido (un estereorradián) por una fuente puntual que tiene una intensidad luminosa uniforme de una candela. Luminancia (L): En un punto de una superficie, en una dirección, se interpreta como la relación entre la intensidad luminosa en la dirección dada producida por un elemento de la superficie que rodea el punto, con el área de la proyección ortogonal del elemento de superficie sobre un plano perpendicular en la dirección dada. La unidad de luminancia es candela por metro cuadrado. (Cd/m2). Bajo el concepto de intensidad luminosa, la luminancia puede expresarse como: )cos/1(*)( Φ= dAdIL Luminaria: Aparato de iluminación que distribuye, filtra o transforma la luz emitida por una o más bombillas o fuentes luminosas y que incluye todas las partes necesarias para soporte, fijación y protección de las bombillas, pero no las bombillas mismas y, donde sea necesario, los circuitos auxiliares con los medios para conectarlos a la fuente de alimentación. Lux (lx): Unidad de medida de iluminancia en el Sistema Internacional (SI). Un lux es igual a un lúmen por metro cuadrado (1 Ix = 1 Im/m2 ) Mantenimiento: <Del flujo luminoso> Efecto de mantener o mantenerse, cuidar su permanencia. <Correctivo, preventivo> Conjunto de operaciones y cuidados necesarios para que las instalaciones puedan seguir funcionando adecuadamente. Matriz de Intensidades: Tabla que, en función de los ángulos C y el ángulo γ, define los valores de intensidad luminosa que suministra la luminaria en cualquier punto a su alrededor. Los datos de intensidad luminosa se pueden dar en candelas por 1.000 Im. Nadir: Punto de la esfera celeste diametralmente opuesto a la intersección de la vertical de un lugar con la esfera celeste, por encima de la cabeza del observador. Es el punto exactamente opuesto al cenit. Niveles Mínimos de iluminación mantenidos: Son los niveles de iluminación adecuado a la tarea que se realiza en un local o en una vía. Los ciclos de mantenimiento y limpieza se deben realizar para mantener los valores de iluminación mantenido y tendrán que sustituirse las bombillas justo antes de
- 23. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 21 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público alcanzar este nivel mínimo, de este modo se asegura que la tarea se pueda desarrollar según las necesidades visuales. No son niveles de diseño, cuando se realiza el proyecto de iluminación normalmente se establecen niveles de iluminación superiores, según los ciclos de mantenimiento del local o de la vía, que dependerá de la fuente de luz elegida, de las luminarias, así como de la posibilidad de ensuciamiento. Con el tiempo el valor de iluminación inicial va decayendo debido a la pérdida de flujo de la propia fuente de luz, así como de la suciedad acumulada en luminarias, paredes, techos y suelo. Plano de trabajo: Es la superficie horizontal, vertical u oblicua, en la cual el trabajo es usualmente realizado, y cuyos niveles de iluminación deben ser especificados y medidos. Potencia nominal de una fuente luminosa: Potencia requerida por la fuente luminosa, según indicación del fabricante, para producir el flujo luminoso nominal. Se expresa en vatios (W) Protector: Parte traslúcida de una luminaria cerrada, destinada a proteger las bombillas y los reflectores de los agentes externos. Los protectores pueden ser a su vez, difusores o refractores. Proyector: Aparato de iluminación que concentra la luz en un ángulo sólido limitado, con el fin reobtener un valor de intensidad luminosa elevado. Radiación: Emisión o transferencia de energía en forma de ondas electromagnéticas o partículas Radiación electromagnética: Radiación de energía asociada a un campo eléctrico y a un campo magnético variables periódicamente y que se desplazan a la velocidad de la luz. Radiación monocromática: Radiación caracterizada por una sola frecuencia o longitud de onda. Radiación visible: Cualquier radiación electromagnética de longitud de onda adecuada capaz de causar sensaciones visuales Rendimiento visual: Es el término usado para describir la velocidad con la que funciona el ojo, así como la precisión con la cual se puede llevar a cabo una tarea visual. El valor del rendimiento visual para la percepción de un objeto se incrementa hasta cierto nivel al incrementar la iluminancia o la luminancia del local. Otros factores que influyen sobre el rendimiento visual son el tamaño de la tarea visual y su distancia al observador, así como los contrastes de color y luminancia. Reflectancia de una superficie: Relación entre el flujo radiante o luminoso reflejado y el flujo incidente sobre una superficie. Se expresa en %. i r φ φρ = Reflector: Dispositivo usado para redirigir el flujo luminoso de una fuente mediante el proceso de reflexión. Reflexión: Término general para el proceso mediante el cual el flujo incidente deja una superficie o medio desde el lado incidente sin cambios en la frecuencia. Reflexión difusa: Proceso por el cual el flujo incidente es redirigido sobre un rango de ángulos. Reflexión especular (regular): Proceso mediante el cual el rayo incidente es redirigido con el ángulo especular. El rayo incidente, el rayo reflejado y la normal están en el mismo plano. Nota: El ángulo especular es el ángulo entre la perpendicular a la superficie y el rayo reflejado. Es numéricamente igual al ángulo de incidencia que se localiza en el mismo plano del rayo incidente y de la perpendicular, pero que se ubica en el lado opuesto de la perpendicular a la superficie. Refracción: Proceso mediante el cual la dirección de un rayo de luz cambia conforme pasa
- 24. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 22 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público oblicuamente de un medio a otro en el que su velocidad es diferente. Refractor: Dispositivo utilizado para redirigir el flujo luminoso de una fuente, primordialmente por el proceso de refracción. Sensibilidad al contraste: La más pequeña diferencia de luminancia que se puede percibir. También llamado umbral diferencial de luminancia. Sistema de iluminación: Componentes de la instalación de iluminación y sus interrelaciones para su operación y funcionamiento. . Tarea visual: Actividad que debe desarrollarse con determinado nivel de iluminación Temperatura de color (de una fuente luminosa): Temperatura absoluta de un cuerpo negro radiador que tiene una cromaticidad igual a la de la fuente de luz. Se mide en Kelvin (K). Tensión nominal: Valor de la tensión de alimentación especificado por el fabricante y según el cual se determinan las condiciones de aislamiento y de funcionamiento de un equipo. Se expresa en voltios (V). Transmisión (de la luz): Término genérico usado para referirse al proceso mediante el cual el flujo incidente abandona una superficie o un medio por un lado diferente al del lado incidente, sin experimentar cambio de frecuencia. Transmisión regular: Proceso por el cual el flujo incidente pasa a través de una superficie o medio, sin dispersarse Transmisión difusa: Proceso por el cual el flujo incidente que pasa a través de una superficie o medio se dispersa. Umbral de contraste: Mínimo contraste perceptible para un estado dado de adaptación del ojo. También se define como el contraste de luminancia detectable, durante alguna fracción específica de tiempo, que se presenta a un observador. Valor de eficiencia energética de la instalación VEII. Valor que mide la eficiencia energética de una instalación de iluminación de una zona de actividad diferenciada, cuya unidad de medida es (W/m2 ) por cada 100 luxes. Vida promedio (de un lote de fuentes luminosas): Promedio de tiempo transcurrido, expresado en horas, de funcionamiento de un lote de fuentes luminosas, antes de que haya dejado de funcionar la mitad de dicho lote. Vida física (de una fuente luminosa): Promedio de tiempo transcurrido, expresado en horas, antes de que la fuente luminosa deje de funcionar completa y definitivamente, por haberse dañado cualquiera de sus componentes, sin que hayan interferido influencias externas. Vida económica (de una fuente luminosa): Período de tiempo transcurrido, expresado en horas, hasta cuando la relación entre el costo de reposición de la fuente luminosa y el costo de los lúmen – hora que sigue produciendo ya no es económicamente favorable- La vida económica depende, por consiguiente, del costo de las fuentes luminosas de reemplazo, del costo de su instalación en el portabombilla (mano de obra) y del costo de la energía eléctrica. Vida útil (de una fuente luminosa): Período de servicio efectivo de una fuente que trabaja bajo condiciones y ciclos de trabajo nominales hasta que su flujo luminoso sea el 70 % del flujo luminoso total. Vida normal (de una bombilla de descarga): Periodo de funcionamiento a tensión nominal, expresado en horas, en ciclos de diez horas, en la posición recomendada por el fabricante.
- 25. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 23 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Visibilidad: Cualidad o estado de ser perceptible por el ojo. En muchas aplicaciones en exteriores, la visibilidad se define en términos de distancia a la cual un objeto puede ser percibido escasamente por el ojo. En aplicaciones en interiores, usualmente se define en términos de contraste o del tamaño de un objeto estándar de prueba, observado en condiciones normalizadas de visión, con el mismo umbral que el objeto dado. 120.1.2 Relativas al servicio público2 Servicio de Alumbrado Público: Es el servicio público no domiciliario que se presta con el objeto de proporcionar exclusivamente la iluminación de los bienes de uso público y demás espacios de libre circulación con tránsito vehicular o peatonal, dentro del perímetro urbano y rural de un Municipio o Distrito. El servicio de alumbrado público comprende las actividades de suministro de energía al sistema de alumbrado público, la administración, la operación, el mantenimiento, la modernización, la reposición y la expansión del sistema de alumbrado público. Parágrafo: La iluminación de las zonas comunes en las unidades inmobiliarias cerradas o en los edificios o conjuntos residenciales, comerciales o mixtos, sometidos al régimen de propiedad respectivo, no hace parte del servicio de alumbrado público y estará a cargo de la copropiedad o propiedad horizontal. También se excluyen del servicio de alumbrado público la iluminación de carreteras que no estén a cargo del Municipio o Distrito. Sistema de Alumbrado Público: Comprende el conjunto de luminarias, redes eléctricas, transformadores de uso exclusivo y en general, todos los equipos necesarios para la prestación del servicio de alumbrado público, que no formen parte de las redes de uso general del sistema de distribución de energía eléctrica. 120.1.3 Relativas a tránsito3 Accesibilidad: Condición esencial de los servicios públicos que permite en cualquier espacio o ambiente exterior o interior el fácil disfrute de dicho servicio por parte de toda la población. Acera o andén: Franja longitudinal de la vía urbana, destinada exclusivamente a la circulación de peatones, ubicada a los costados de ésta Alameda: Es una franja de circulación peatonal arborizada y dotada del respectivo mobiliario urbano. Dentro de su sección podrá contener cicloruta. Las alamedas podrán constituirse como zonas de control ambiental. Autopista: Vía de calzadas separadas, cada una con dos (2) o más carriles, control total de acceso y salida, con intersecciones en desnivel o mediante entradas y salidas directas a otras carreteras y con control de velocidades mínimas y máximas por carril Bahía de estacionamiento: Parte complementaria de la estructura de la vía utilizada como zona de transición entre la calzada y el andén, destinada al estacionamiento de vehículos Berma: Parte de la estructura de la vía, destinada al soporte lateral de la calzada para el tránsito de peatones, semovientes y ocasionalmente al estacionamiento de vehículos y tránsito de vehículos de emergencia 2 Decreto 2424 julio 18 de 2006. Por el cual se regula la prestación del servicio de alumbrado público. 3 Ley 769 del 6 de agosto de 2002. Código de Tránsito de Colombia.
- 26. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 24 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Bocacalle: Embocadura de una calle en una intersección Carreteable: Vía sin pavimentar destinada a la circulación de vehículos Carretera: Vía cuya finalidad es permitir la circulación de vehículos, con niveles adecuados de seguridad y comodidad Carril: Parte de la calzada destinada al tránsito de una sola fila de vehículos Cruce e intersección: Punto en el cual dos (2) o más vías se encuentran Glorieta: Intersección donde no hay cruces directos sino maniobras de entrecruzamientos y movimientos alrededor de una isleta o plazoleta central Paso a nivel: Intersección a un mismo nivel de una calle o carretera con una vía férrea Paso peatonal a desnivel: Puente o túnel diseñado especialmente para que los peatones atraviesen una vía Paso peatonal a nivel: Zona de la calzada delimitada por dispositivos y marcas especiales con destino al cruce de peatones Parqueadero: Lugar público o privado destinado al estacionamiento de vehículos Parques: Corresponde a aquellos espacios verdes de uso colectivo que actúan como reguladores del equilibrio ambiental, son elementos representativos del patrimonio natural y garantizan el espacio libre destinado a la recreación, contemplación y ocio para todos los habitantes del municipio, e involucran funcionalmente los principales elementos de la estructura ecológica principal para mejorar las condiciones ambientales en todo el territorio urbano. Peatón: Persona que transita a pie o por una vía Plaza: Es un espacio abierto tratado como zona dura, destinada al ejercicio de actividades de convivencia ciudadana. Sardinel: Elemento de concreto u otros materiales para delimitar la calzada de una vía Semáforo: Dispositivo electromagnético o electrónico para regular el tránsito de vehículos, peatones mediante el uso de señales luminosas Señal de tránsito: Dispositivo físico o marca especial. Preventiva y reglamentaria e informativa, que indica la forma correcta como deben transitar los usuarios de las vías Señales luminosas de peligro: Señales visibles en la noche que emiten su propia luz, en colores visibles como el rojo, amarillo o blanco Separador: Espacio estrecho y saliente que independiza dos calzadas de una vía. Por razones de seguridad no se deben instalar postes para el alumbrado público en separadores que tengan un ancho inferior a 1,5 m. Vehículo: Todo aparato montado sobre ruedas que permite el transporte de personas, animales o cosas de un punto a otro por vía terrestre pública o privada abierta al público Vía: Zona de uso público o privado, abierta al público, destinada al tránsito de vehículos, personas y animales Nota: Para determinar su prelación se clasifican así: Dentro del perímetro urbano: Vía de metro o metrovía; Vía troncal; Férreas; Autopistas; Arterias;
- 27. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 25 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Principales; Secundarias; Colectoras; Ordinarias; Locales; Privadas; Alamedas, Ciclorutas y Peatonales. En las zonas rurales: Férreas; Autopistas; Carreteras Principales; Carreteras Secundarias; Carreteables; Privadas y Peatonales. Las autoridades competentes están facultadas para señalar las categorías correspondientes a las vías urbanas y la prelación en las vías en zonas rurales. Vía arteria o avenida: Vía de un sistema vial urbano con prelación de circulación de tránsito sobre las demás vías, con excepción de la vía férrea y la autopista Vía de metro o metrovía: Es aquella de exclusiva destinación para las líneas de metro, independientemente de su configuración y que hacen parte integral de su infraestructura de operación Vía férrea: Diseñada para el tránsito de vehículos sobre rieles, con prelación sobre las demás vías, excepto para las ciudades donde existe metro, en cuyos casos será éste el que tenga la prelación Vía peatonal: Zonas destinadas para el tránsito exclusivo de peatones Vía principal: Vía de un sistema con prelación de tránsito sobre las vías ordinarias Vía ordinaria o local: La que tiene tránsito subordinado a las vías principales Vía troncal: Vía de dos (2) calzadas con ocho o más carriles y con destinación exclusiva de las calzadas interiores para el tránsito de servicio público masivo Zona escolar: Parte de la vía situada frente a un establecimiento de enseñanza y que se extiende cincuenta (50) metros al frente y a los lados del límite del establecimiento 120.1.4 Relativas al espacio público4 y planes de ordenamiento5 Espacios Peatonales: Son los espacios peatonales constituidos por los bienes de uso público destinados al desplazamiento, uso y goce de los peatones, y por los elementos arquitectónicos y naturales de los inmuebles de propiedad privada que se integran visualmente para conformar el espacio urbano. Tienen como soporte la red de andenes, cuya función principal es la conexión peatonal de los elementos simbólicos y representativos de la estructura urbana. Los espacios peatonales estructurantes son: Las plazas y plazoletas; la red de andenes; las vías peatonales; las zonas de control ambiental, los separadores, los retrocesos y otros tipos de franjas de terreno entre las edificaciones y las vías; los paseos y alamedas; los puentes y túneles peatonales. Los elementos complementarios de los espacios peatonales estructurantes son: 1. El mobiliario urbano. 2. La cobertura vegetal urbana, bosques, jardines, arbolado y prados. 3. Los monumentos conmemorativos y los objetos artísticos. 4. Otros elementos pertenecientes a bienes de propiedad privada, tales como los cerramientos, antejardines, pórticos, fachadas y cubiertas. 4 LEY 9 de 1989 REFORMA URBANA, Artículo 5. 5 DECRETO 1504 de 1998 Reglamentario de la Ley 388 de 1997
- 28. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 26 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Espacio público: Es el conjunto de inmuebles públicos y los elementos arquitectónicos y naturales de los inmuebles privados, destinados por su naturaleza, por su uso o afectación a la satisfacción de necesidades urbanas colectivas que trascienden, por tanto, los límites de los intereses individuales de los habitantes. Así, constituyen el espacio público de la ciudad las áreas requeridas para la circulación, tanto peatonal como vehicular, las áreas para la recreación pública, activa o pasiva, para la seguridad y tranquilidad ciudadana, las franjas de retiro de las edificaciones sobre las vías, fuentes de agua, parques, plazas, zonas verdes y similares, las necesarias para la instalación y mantenimiento de los servicios públicos básicos, para la instalación y uso de los elementos constitutivos del amoblamiento urbano en todas sus expresiones, para la preservación de las obras de interés público y de los elementos históricos, culturales, religiosos, recreativos y artísticos, para la conservación y preservación del paisaje y los elementos naturales del entorno de la ciudad, los necesarios para la preservación y conservación de las playas marinas y fluviales, los terrenos de bajamar, así como de sus elementos vegetativos, arenas y corales y, en general, por todas las zonas existentes o debidamente proyectadas en las que el interés colectivo sea manifiesto y conveniente y que constituyen, por consiguiente, zonas para el uso o el disfrute colectivo Intersecciones: Son soluciones viales, tanto a nivel como a desnivel, que buscan racionalizar y articular correctamente los flujos vehiculares del Sistema Vial, con el fin de incrementar la capacidad vehicular, disminuir los tiempos de viaje y reducir la accidentalidad, la congestión vehicular y el costo de operación de los vehículos Malla vial arterial principal: Es la red de vías de mayor jerarquía. Actúa como soporte de la movilidad y accesibilidad urbana, regional y de conexión con el resto del país Malla arterial complementaria : Es la red de vías que articula operacionalmente los subsistemas de la malla arterial principal, facilita la movilidad de mediana y larga distancia como elemento articulador a escala urbana Malla vial intermedia: Está constituida por una serie de tramos viales que permean la retícula que conforma la malla arterial principal y complementaria, sirviendo como alternativa de circulación a éstas. Permite el acceso y la fluidez de la ciudad a escala zonal Malla vial local : Está conformada por los tramos viales cuya principal función es la de permitir la accesibilidad a las unidades de vivienda Sección vial: Es la representación gráfica de una vía que esquematiza, en el sentido transversal al eje, sus componentes estructurales y de amoblamiento típicos. Sistema de Espacio Público: El espacio público, de propiedad pública o privada, se estructura mediante la articulación espacial de las vías peatonales y andenes que hacen parte de las vías vehiculares, los controles ambientales de las vías arterias, el subsuelo, los parques, las plazas, las fachadas y cubiertas de los edificios, las alamedas, los antejardines y demás elementos naturales y construidos definidos en la legislación nacional y sus reglamentos Sistema vial: Red jerarquizada de vías de un municipio o distrito dispuesta para su movilidad y que permite su conexión con la red vial regional y nacional Zonas de reserva vial: Son las franjas de terreno necesarias para la construcción o la ampliación de las vías públicas, que deben ser tenidas en cuenta al realizar procesos de afectación predial o de adquisición de los inmuebles y en la construcción de redes de servicios públicos domiciliarios
- 29. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 27 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 120.2 ABREVIATURAS Uo = Factor de uniformidad general L = Luminancia Lmin = Luminancia mínima Lprom = Luminancia promedio Lf = Luminancia del fondo Lo = Luminancia del objeto Q = Energía radiante M = Exitancia radiante E = Iluminancia lx = Lux η = Eficacia lumínica ρ = Reflectancia de una superficie ΦR = Flujo luminoso reflejado Φi = Flujo luminosos incidente C = Contraste q = Coeficiente de luminancia Eh = Iluminancia horizontal en el punto p. r = Coeficiente reducido de luminancia Qo = Coeficiente promedio de de luminancia M1 ..M5 = Clases de Iluminación para vías vehiculares v = Velocidad de circulación T = Transito de vehículos K = Índice del local CU = Coeficiente ó factor de utilización de las luminarias S1 = Factor especular 1 S2 = Factor especular 2 Kp = Factor especular qp = Factor de luminancia para incidencia vertical R1..R4 = Clases de superficie T.I. = Incremento de umbral Lv = Luminancia de velo equivalente UL = Factor de uniformidad longitudinal de luminancia lm = Lúmen λ = Longitud de onda CRI ó Ra = Índice de reproducción cromática FM = Factor de mantenimiento Ra =Índice de reproducción cromática 120.3 ACRÓNIMOS Y SIGLAS. Para efectos del presente Reglamento y una mayor información, se presenta un listado de los acrónimos y siglas comúnmente utilizadas en iluminación; unas corresponden a los principales organismos de normalización, otras son de instituciones o asociaciones. ORGANISMO DE NORMALIZACIÓNAMBITO SIGLA ACRÓNIMO NOMBRE NORMA INTERNACIONAL CIE Commission Internacionale de l’Eclairage CIE E.E.U.U. IESNA Illuminating Engineering Society of North America IESNA ó IES ESPAÑA AENOR Asociación Española de Normalización y Certificación UNE E.E. U.U. ANSI American National Standards Institute ANSI EUROPA CENELEC Comitè Europèen de Normatization Electro- technique EN E.E.U.U. ASTM American Standar for Testing and Materials ASTM E.E.U.U. NEMA National Electrical Manufacturers Association NEMA COLOMBIA ICONTEC Instituto Colombiano de Normas Técnicas y Certificación NTC INTERNACIONAL IEC International Electrotechnical Comisión IEC E.E.U.U. IEEE Institute of Electrical and Electronics Engineers IEEE STD ARGENTINA IRAM Instituto Argentino de Normalización y Certificación IRAM ARGENTINA AADL Asociación Argentina de Luminotecnia IRAM- AADL INTERNACIONAL ISO International Organization for Standardization ISO ALEMANIA DIN Deutsches Institut fur Normung VDE MEXICO Dirección General de Normas NOM MEXICO ANCE Asociación de Normalización y Certificación NMX BRASIL ABNT Asociación Brasilera de Normas Técnicas NBR
- 30. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 28 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público CAPÍTULO 2. REQUISITOS GENERALES PARA UN SISTEMA DE ILUMINACIÓN. SECCIÓN 200 REQUISITOS GENERALES DE UN SISTEMA DE ILUMINACIÓN. 200.1 RECONOCIMIENTO DEL SITIO Y OBJETOS A ILUMINAR. Antes de proceder con un proyecto de iluminación se deben conocer las condiciones físicas y arquitectónicas del sitio o espacio a iluminar, sus condiciones ambientales y su entorno, dependiendo de tales condiciones se deben tomar decisiones que conduzcan a tener resultados acordes con los requerimientos del presente reglamento. 200.2 REQUERIMIENTOS DE ILUMINACIÓN. En un proyecto de iluminación se deben conocer los requerimientos de luz para los usos que se pretendan, para lo cual se debe tener en cuenta los niveles óptimos de iluminación requeridos en la tarea a desarrollar, las condiciones visuales de quien las desarrolla, el tiempo de permanencia y los fines específicos que se pretendan con la iluminación. Igualmente, el proyecto debe considerar el tipo de luz y los aportes de luz de otras fuentes distintas a las que se pretenden instalar y el menor uso de energía sin deteriorar los requerimientos de iluminación. En todo proyecto de iluminación o alumbrado público se debe estructurar un plan de mantenimiento del sistema que garantice atender los requerimientos de iluminación durante la vida útil del proyecto, garantizando los flujos luminosos dentro de los niveles permitidos, lo cual se denominará el flujo luminoso mantenido. 200.3 SELECCIÓN DE LUMINARIAS Y FUENTES LUMINOSAS. En todos los proyectos de iluminación, se deben elegir las luminarias y fuentes luminosas teniendo en cuenta, la eficacia lumínica, flujo luminoso, características fotométricas, reproducción cromática, temperatura del color de la fuente, duración y vida útil de la fuente, tipo y características de la luminaria, todo esto acorde con las actividades y objetivos de uso de los espacios a iluminar; así como de consideraciones arquitectónicas, ambientales y económicas. Para cumplir estos criterios los fabricantes y/o comercializadores de fuentes luminosas, luminarias, balastos y en general los productos usados en iluminación deben suministrar la información exigida en los requisitos de productos de la sección 300 y complementada con información de catálogos o fichas técnicas de público conocimiento, tal información debe ser la utilizada por los diseñadores y referenciada en las memorias de cálculo. El diseñador debe tener en cuenta que las luminarias se diseñan para funcionar con determinados tipos de fuentes lumínicas existentes en el mercado; esto implica que una vez definido el tipo de fuente, el universo de luminarias disponibles se reduce. Lo mismo ocurre con las fuentes si primero se define el tipo de luminaria. De manera que la elección debe hacerse en forma que siempre se use la fuente lumínica con una luminaria diseñada para ella o viceversa. Los criterios que se deben usar para identificar los tipos de luminarias son: ⇒Su fotometría ⇒Su uso ⇒El tipo de fuente de luz o bombilla
- 31. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 29 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público ⇒Las dimensiones y forma de la luminaria ⇒El tipo de montaje o instalación requerido ⇒Su cerramiento o índice de protección IP ⇒El tipo de superficie reflectora de su conjunto óptico 200.3.1 DOCUMENTOS FOTOMÉTRICOS. Para identificar, clasificar y seleccionar las fuentes y luminarias es necesario conocer sus parámetros mediante los documentos fotométricos que deben suministrar los fabricantes y distribuidores. a) Matriz de intensidades: Es el principal documento fotométrico de cualquier luminaria y muestra la información de distribución de la intensidad lumínica. b) Diagrama isolux, Es una representación a escala de los niveles lumínicos que se alcanzarían sobre algún plano horizontal de trabajo en relación con la altura de montaje. Permite realizar cálculos gráficos manuales bastante precisos punto a punto en instalaciones de alumbrado público, instalaciones industriales o en canchas deportivas. El diagrama Isolux debe cubrir un área comprendida sobre el plano de trabajo horizontal normal de la luminaria en sentido transversal entre –2,5 y +5,0 veces la altura de montaje. En el sentido longitudinal cubre desde 0,0 hasta +7,0 veces la altura de montaje. Lo anterior, asumiendo que la luminaria se encuentra en el punto (0, 0). El diagrama isolux debe expresar con claridad dos referentes, con el fin de establecer los respectivos factores de corrección: a) La altura de montaje a la que está referido, (permite establecer la escala) y el flujo luminoso de la fuente de luz con la que se realizó. Para facilitar el cálculo de estos factores de conversión, se debe presentar el diagrama isolux como si la luminaria estuviera a una altura de montaje de 1,0 m y tuviera una bombilla de 1.000 lúmenes. Las diferentes curvas del diagrama se deben expresar en luxes. La curva de mínimo valor isolux en el diagrama, debe permitir el cálculo de niveles de iluminancia hasta de 1 lux, cuando la luminaria esté ubicada en la altura de montaje recomendada por el fabricante y tenga la bombilla igualmente recomendada para su uso. El factor de corrección por la altura de montaje se establece en términos de (h0/hm)2 donde hm corresponde a la altura de montaje del proyecto en tanto que ho corresponde a la altura a la cual se obtuvo la curva isolux presente. El factor de corrección por los lúmenes de la bombilla, es directamente proporcional y se expresa como (φ1/φo), donde φ1 son los lúmenes del proyecto actual y φo los lúmenes con los cuales se representa la curva isolux.
- 32. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 30 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público c) Diagrama polar de intensidad luminosa: Corresponde a uno o varios planos C específicos en un diagrama isocandela. En el modelo CIE, los planos utilizados para conformar diagramas polares son: el que queda justo al frente y atrás de la luminaria (planos C=90o y 270o respectivamente) y el que contiene el valor de la máxima intensidad. Su principal utilización debe ser para establecer la clasificación de las luminarias con relación al control que tengan sobre las componentes de la luminaria que contribuyen a efectos deslumbrantes sobre los usuarios. Como en los sistemas de iluminación se usan varios sistemas de coordenadas, para la aplicación adecuada de los documentos fotométricos se debe tener precisión con cual de ellos se trabaja. Considerando que los más aplicados son los adoptados por la COMMISSION INTERNATIONALE DE L”ECLAIRAGE -CIE- y por la ILLUMINATING ENGINEERING SOCIETY OF NORTH AMERICA – IESNA-, se hacen algunas precisiones sobre estos dos sistemas de coordenadas, en especial sus posiciones de referencia. Planos Verticales C Ángulos Verticales γ En la versión CIE, denominadas coordenadas esféricas del tipo (C - γ CIE), el ángulo C inicia en el sentido longitudinal de la vía (ángulo C=0o ), desde la derecha (visto en planta y desde arriba) y avanza en sentido contrario al uso horario. Así, la porción simétrica de una luminaria para alumbrado público cubre los ángulos desde C= -90º hasta C= +90º . Cada uno de estos ángulos distingue un PLANO. Así que en adelante, no se hará referencia al ángulo C sino al Plano C. En cada plano C se pueden distinguir los ángulos verticales denominados γ (Gamma). La denominación de estos ángulos comienzan en 0º el cual se halla ubicado en la vertical en dirección hacia abajo (γ=0o ó Nadir) y avanzan en forma ascendente hasta la horizontal (γ =90º ). En algunas ocasiones puede incluir ángulos verticales hasta 180o (en dirección vertical hacia arriba ó Cenit), para algunas luminarias decorativas. En el modelo de coordenadas definido por la IESNA, el ángulo horizontal del diagrama isocandela inicia justo al frente de la luminaria (ángulo C=0o ) y avanza en sentido al uso horario, visto en planta, desde arriba. Igual que en el modelo anterior, cada ángulo C define un PLANO. Así que en adelante, no se hará referencia al ángulo C sino al Plano C. .Sistema de coordenadas de la CIE Sistema de coordenadas de la IESNA Con respecto al ángulo vertical, denominado γ (Gamma), avanza desde la vertical en dirección hacia abajo (γ =0o ó Nadir) hasta la horizontal (γ =90o ), aunque en algunas ocasiones puede incluir ángulos verticales hasta 180o , es decir en dirección vertical hacia arriba (ó Cenit), para algunas luminarias decorativas. El ángulo γ (Gamma) se comporta de manera similar en ambos sistemas de coordenadas.
- 33. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 31 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Este tipo de coordenadas esféricas se denomina Coordenadas (C - γ IESNA), y es el sistema de coordenadas que se utiliza generalmente para definir la fotometría las luminarias de alumbrado público. Para hacer una transformación de coordenadas entre sistemas, se utiliza una fórmula que da la relación entre planos CCIE y planos CIES. Esta fórmula es: CCIE = 90º - CIES Para los documentos relacionados con proyectores, se debe utilizar el sistema de coordenadas rectangulares, provenientes del sistema internacional de medidas y patrones. d) Curvas de coeficientes de utilización. Expresan el porcentaje del flujo luminoso emitido por una luminaria y que cae sobre una superficie determinada. En alumbrado público corresponderá a la superficie de la calzada y en alumbrado interior a la superficie del plano de trabajo o aquella que sea objeto del proyecto de iluminación. Conociendo los requerimientos de iluminación del lugar y la curva del coeficiente de utilización se puede determinar el tipo de luminaria que se requiere. 200.3.2 FLUJO LUMINOSO PARA DISEÑO. Para el diseño de iluminación y alumbrado público los cálculos se deben hacer tomando el valor de flujo luminoso nominal de las fuentes. El diseñador deberá considerar los factores y características de mantenimiento del flujo luminoso, a lo largo de la vida de la fuente. 200.3.3 DURACIÓN O VIDA ÚTIL DE LA FUENTE LUMÍNICA. Uno de los factores a tener en cuenta en todo proyecto de iluminación es la vida útil de la fuente, por lo que el fabricante debe suministrar la información sobre el particular. a)Curvas de Depreciación Luminosa de las Fuentes. El flujo luminoso de las fuentes luminosas decrece en función del tiempo de operación por desgaste de sus componentes. La curva característica de depreciación bajo condiciones de operación nominales varia dependiendo de la sensibilidad de la misma al número de ciclos de encendido y apagado. Los fabricantes y/o comercializadores de fuentes luminosas deberán disponer en catálogo o en otro medio de fácil acceso y consulta la información correspondiente a las curvas de depreciación de las fuentes. En el mismo sentido deben informarse las condiciones eléctricas de alimentación y encendido para la operación normal de la bombilla, tales como el rango de tensión de operación nominal de la bombilla. b) Curva de Mortalidad ó de Vida Promedio de las fuentes luminosas. El fabricante deberá informar sobre la duración de cada tipo de fuente luminosa, publicando la curva de mortalidad correspondiente, o indicando el índice de bombillas sobrevivientes. En este tipo de curva debe determinarse el porcentaje de fuentes que siguen en operación después de un periodo o número de horas de servicio. Con base en esta curva se puede calcular la probabilidad de falla en cada uno de los periodos (años, meses) de funcionamiento de una instalación de alumbrado y hacer los estimativos de reposición de bombillas por mantenimiento. Las bombillas incandescentes se consideran con vida hasta cuando éstas dejan de encender. En el caso de las bombillas de descarga en gas, la vida útil de la bombilla se considera hasta cuando su flujo luminoso llega al 70% del flujo inicial. El flujo inicial es el flujo medido en la bombilla a las 100 horas de encendida, operando con un balasto de referencia.
- 34. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 32 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público C) Vida Económica de las fuentes y Análisis Económico de luminarias. La vida económica de una fuente luminosa, es el período expresado en horas después del cual la relación entre el costo de reposición y el costo de los lúmenes-hora que sigue produciendo, no es económicamente favorable. La vida económica depende por consiguiente de la curva característica de depreciación, del costo de las bombillas de reemplazo, del costo de la mano de obra para el cambio y del costo de la energía consumida. Para efectos del presente reglamento se precisa que las fuentes luminosas son usadas como parte de una luminaria y por lo tanto en el análisis económico se debe considerar el punto luminoso en su totalidad. Es decir, se debe incluir por una parte el efecto del conjunto óptico (fotometría) y por otra el efecto del conjunto eléctrico (eficiencia energética). Los análisis económicos con fines comparativos o de evaluación deberán tener como referencia los niveles de iluminación mantenidos durante el periodo de análisis, debiendo ser tales niveles iguales o superiores a los valores mínimos establecidos en el presente reglamento. Cada instalación en particular tendrá una vida económica, dependiendo de los resultados de las variables incluidas en el análisis económico. 200.3.4 CARACTERÍSTICAS DE REPRODUCCIÓN CROMÁTICA Y DE TEMPERATURA DE COLOR. Para la clasificación de las bombillas en función de su Índice de Reproducción Cromática (Ra o CRI), se deben aplicar los valores la Tabla 200.3.4 a. adaptada de la publicación CIE 29.2 de 1986 “Guía de iluminación interior. Segunda edición”. Clase Índice de reproducción de color (CRI ó Ra) % 1A >90 1B 80 a 89 2A 70 a 79 2B 60 a 69 3 40 a 59 4 < 20 Tabla 200.3.4 a. Clasificación de las fuentes luminosas de acuerdo con su Índice de reproducción del Color Los desarrollos tecnológicos actuales y los estándares en fuentes de iluminación permiten determinar fácilmente las características de reproducción cromática y temperatura de color, la tabla 200.3.4 b. da una orientación al respecto. Índice de reproducción cromática (Ra) o (CRI) % Clase Cálido < 3.300 K Neutro 3.300 – 5.000K Frío >5.000 K Criterio de aplicación Halógenas Fluorescente lineal y compacta Fluorescente lineal y compacta ≥ 90 1 A Halogenuros metálicos y cerámicos Halogenuros metálicos y cerámicos Fluorescente lineal y compacta Principalmente donde la apreciación del color sea un parámetro crítico Fluorescente lineal y compacta Fluorescente lineal y compacta Halogenuros metálicos y cerámicos 80 - 89 1 B Sodio Blanco Halogenuros metálicos y cerámicos Fluorescente lineal y compacta En áreas donde la apreciación correcta del color no es una consideración primaria pero donde es esencial una buena reproducción de colores 70 - 79 2 A Halogenuros metálicos Halogenuros metálicos Halogenuros metálicos Mercurio< 70 2 B, 3 y 4 Sodio Mercurio En áreas donde la calidad de apreciación correcta del color es de poca importancia Tabla 200.3.4 b. Tipos de fuentes luminosas en función de sus características de temperatura de color e índice de reproducción cromática
- 35. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 33 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público El índice de reproducción cromática y la temperatura de color de la fuente luminosa pueden incidir en las condiciones psicológicas y la percepción estética cuando se realiza una tarea, tales factores pueden acentuarse en función del nivel de iluminación. Por lo anterior, en la selección de las de las fuentes luminosas los anteriores son factores de importancia a considerar en adición a las preferencias personales, la presencia o ausencia de luz natural y el clima exterior. En la escogencia de la fuente luminosa como criterio de selección del índice de reproducción de color (Ra) se recomienda tener en cuenta la Norma Europea UNE EN 12464-1 de 2003 “Iluminación. Iluminación de los Lugares de Trabajo. Parte 1: Lugares de Trabajo en Interiores”, que en su Tabla 5.1 indica el Índice de Reproducción Cromática (Ra), admisible para tareas o actividades. SECCIÓN 210 GENERALIDADES DEL DISEÑO DE ILUMINACIÓN. La luz es un componente esencial en cualquier ambiente, hace posible la visión del entorno y además, al interactuar con los objetos y el sistema visual de los usuarios, puede modificar la apariencia del espacio, influir sobre su estética y ambientación y afectar el rendimiento visual, el estado de ánimo y la motivación de las personas. El diseño de iluminación debe comprender la naturaleza física, fisiológica y psicológica de esas interacciones y además, conocer y manejar los métodos y la tecnología para producirlas, pero fundamentalmente demanda, competencia, creatividad e intuición para utilizarlas. El diseño de iluminación debe definirse como la búsqueda de soluciones que permitan optimizar la relación visual entre el usuario y su medio ambiente. Esto implica tener en cuenta diversas disciplinas y áreas del conocimiento. La solución a una demanda específica de iluminación debe ser resuelta en un marco interdisciplinario, atendiendo los diversos aspectos interrelacionados y la integración de enfoques, metodologías, técnicas y resultados. 210.1 ILUMINACIÓN EFICIENTE. La iluminación puede ser proporcionada mediante luz natural, luz artificial, en lo posible se debe buscar una combinación de ellas que conlleven al uso racional y eficiente de la energía. En los proyectos de iluminación se deben aprovechar los desarrollos tecnológicos de las fuentes luminosas, las luminarias, los dispositivos ópticos y los sistemas de control, de tal forma que se tenga el mejor resultado lumínico con los menores requerimientos de energía posibles. Un sistema de iluminación eficiente es aquel que, además de satisfacer necesidades visuales y crear ambientes saludables, seguros y confortables, posibilita a los usuarios disfrutar de ambientes agradables, empleando los recursos tecnológicos más apropiados y evaluando todos los costos que se incurren en la instalación, operación y mantenimiento del proyecto de iluminación se llegue al menor valor. Los sistemas de iluminación objeto del presente reglamento, deben ser eficientes y por tanto deben contemplar el uso racional y eficiente de energía, entre otros requisitos deben observarse los siguientes: a) Usar al máximo posible la luz natural. b) En todo diseño se deben buscar obtener las mejores condiciones de iluminación usando fuentes luminosas de la mayor eficacia disponible, conjuntos eléctricos de alta eficiencia y luminarias con la fotometría más favorable en términos de factor de utilización. c) En los proyectos nuevos o remodelaciones de sistemas de iluminación de avenidas, grandes áreas o parques deportivos, donde se tienen altos consumos de energía, se debe considerar la posibilidad
- 36. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 34 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público de reducir los consumos en las horas de baja circulación de personas o vehículos, mediante la instalación de tecnologías o prácticas apropiadas de control. d) En zonas donde se instale alumbrado con bombillas que no permitan cambios de tensión como método de reducción de potencia, se deben prever los circuitos eléctricos necesarios o los fotocontroles temporizados, para controlar el encendido de las bombillas. 210.2 PROCESO DE DISEÑO DE ILUMINACIÓN. Un diseño de iluminación debe seguir el siguiente procedimiento: 210.2.1 ANÁLISIS DEL PROYECTO. En esta etapa se debe recopilar y analizar la información que permita determinar las demandas visuales en función de los alcances, interese y limitaciones del trabajo o tareas a realizar. La identificación clara y precisa de estas variables es fundamental para el éxito de cualquier proyecto. a) Demandas visuales. Son una consecuencia de la realización de actividades y para determinarlas se debe evaluar la dificultad de las tareas en función de sus características y condiciones de realización incluso en condiciones difíciles y tiempos prolongados. b) Demandas emocionales. Surgen por la influencia que la luz ejerce sobre el estado de ánimo, motivación, sensación de bienestar y seguridad de las personas. c) Demandas estéticas. Se refieren a la posibilidad de crear ambientación visual, destacar la arquitectura, ornamentación, obras de arte, etc. Para esto hay que considerar las características físicas y arquitectónicas del ambiente así como del mobiliario y del entorno, la importancia y significado del espacio, etc. d) Demandas de seguridad. Se determina por una parte, en función de los dispositivos de iluminación para circulación de las personas en condiciones normales y de emergencia; y por otra como las características de las fuentes luminosas. e) Condiciones del espacio, están relacionadas con las características físicas tanto de las áreas a iluminar como su entorno. f) Intereses En el diseño de iluminación se deben conocer los intereses de los posibles usuarios y diseñadores de interiores o mobiliario, por lo que se debe aprovechar la oportunidad de conocer e integrar sus opiniones, necesidades y preferencias respecto de las condiciones de iluminación g) Variables económicas y energéticas, El análisis debe, no solo tener en cuenta los costos de instalación inicial sino también los de funcionamiento durante la vida útil del proyecto. h) Restricciones. En el diseño se deben tener en cuenta las restricciones normativas o reglamentarias, por razones de seguridad, disposición de la infraestructura y ocupación del espacio, aspectos tales como la existencia de elementos estructurales, arquitectónicos, mobiliario, canalizaciones o equipos de otros servicios son restricciones que se deben tener en cuenta en el sistema de iluminación.
- 37. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 35 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 210.2.2 PLANIFICACIÓN BÁSICA. A partir del análisis de la información reunida en la etapa anterior, se debe establecer un perfil de las características que debe tener la instalación para satisfacer las distintas demandas del lugar. Lo que se busca aquí es desarrollar las ideas básicas del diseño sin llegar a precisar todavía aspectos específicos. Por lo que en esta etapa se deberá contar con un documento de diseño básico. En este punto se debe definir el sistema de alumbrado, características de las fuentes luminosas recomendadas, uso de alumbrado natural y la estrategia para su integración con la iluminación artificial. La mayoría de los datos necesarios para el análisis del proyecto se obtienen de la documentación técnica pero, en proyectos que lo ameriten se debe realizar un levantamiento visual y eventualmente fotométrico, eléctrico y fotográfico en la obra, para verificar y completar datos técnicos e identificar detalles difíciles de especificar en planos. 210.2.3 DISEÑO DETALLADO. El diseño detallado es obligatorio para, alumbrado público, iluminación industrial, iluminación comercial con espacios de mayores a 500 m2 y en general en los lugares donde se tengan más de 10 puestos de trabajo, iluminación de salones donde se imparta enseñanza, o lugares con alta concentración de personas en una mismo salón (50 o mas), durante periodos mayores a dos horas. En función del perfil definido en la fase de diseño básico, se deben resolver los aspectos específicos del proyecto, tales como: a) La selección de las luminarias b) El diseño geométrico y sistemas de montaje c) Los sistemas de alimentación, comando y control eléctricos d) La instalación del alumbrado de emergencia y seguridad, cuando se requiera. e) Análisis económico y presupuesto del proyecto En esta etapa el diseñador debe presentar mínimo la siguiente documentación técnica: ⇒ Planos de montaje y distribución de luminarias ⇒ Memorias descriptivas y de cálculos fotométricos ⇒ Cálculos eléctricos ⇒ Una propuesta de esquema funcional de la instalación para propiciar el uso racional de la energía ⇒ El esquema y programa de mantenimiento. ⇒ Las especificaciones de los equipos recomendados. En lo posible el diseño debe considerar varias alternativas de iluminación. 210.2.4 USO DE SOFTWARE PARA DISEÑO DE SISTEMAS DE ILUMINACIÓN. El software empleado en el cálculo y diseño de sistemas de iluminación debe cumplir con los siguientes requisitos: a. El software debe permitir ingresar la información fotométrica de las fuentes en las coordenadas establecidas en el presente reglamento. b. Deberá disponer de rutinas de ingreso para la información del diseño geométrico. De la misma forma deberá permitir ingresar la información relacionada con la identificación del objeto de diseño y del diseñador.
- 38. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 36 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público c. Las unidades de medida para los datos a ingresar al software y las de los resultados deben ser claramente identificables, seleccionables y visibles. d. Las rutinas de entrada de datos deben permitir la identificación y/o selección de los parámetros a los cuales corresponde la información en cada instante ingresada, tales como: tipo de coordenadas de la fonometría empleada, altura de montaje e inclinación de la luminaria, distancias entre luminarias, posiciones relativas de las luminarias respecto del local, vía o espacio a iluminar, posiciones de las mallas de cálculo y del observador, condiciones ambientales, tipos de superficies e índices de reflexión asociados. e. El software debe permitir el uso de las fotometrías reales de las fuentes y no una modelación puntual de las mismas. En el mismo sentido, y con el objeto de disponer de cálculos más exactos y precisos deberá considerar los efectos de reflexiones, las formas y tamaños de los obstáculos. f. El software debe permitir identificar las normas internacionales o de reconocimiento internacional usadas en sus algoritmos de cálculo, tales como (CIE, IESNA., NTC, ANSI, etc). g. En el caso de usar software para el diseño de alumbrado público, los parámetros de cálculo y los resultados obtenidos deberán cumplir con los requisitos establecidos en el presente reglamento. Para el efecto, parámetros tales como mallas de cálculo, posiciones del observador, factores de mantenimiento con las condiciones ambientales del lugar y el grado de protección de la luminaria usada en la instalación y demás, deberán validarse ante organismo de inspección o laboratorio acreditado para desarrollar actividades de iluminación a nivel nacional o internacional. La diferencia entre los resultados del software a validar y los obtenidos por el software de referencia empleado por el laboratorio u organismo de inspección no podrá ser mayor de 5%, para su aceptación. h. El software de diseño interior deberá efectuar los cálculos de iluminancia, uniformidad, deslumbramiento, eficiencia energética. Se podrá usar un software independiente para calcular el Coeficiente de Contribución de Luz Día - CLD a la instalación. i. Los datos resultantes del diseño no pueden diferir en más del 5% para el caso de iluminancia y del 10% para el caso de luminancia, respecto de los valores medidos del sistema de iluminación en funcionamiento. Aunque el software especializado no requiere de un certificado de conformidad de producto, si se requiere que tenga una validación de sus resultados en por lo menos 3 de sus aplicaciones, mediante pruebas y mediciones realizadas por un organismo de inspección acreditado. 210.3 USO RACIONAL Y EFICIENTE DE ENERGÍA EN ILUMINACIÓN. Todos los proyectos de iluminación y alumbrado público deben incorporar y aplicar conceptos de uso racional y eficiente de energía, para conseguir una iluminación eficiente sin desatender las demandas visuales, los conceptos que se deben aplicar son los siguientes: 210.3.1 SECTOR RESIDENCIAL. a. Aprovechar al máximo la luz natural. b. Usar Colores claros en paredes y techos permite aprovechar al máximo la luz natural y reducir el nivel de iluminación artificial. c. No dejar encendidas fuentes luminosas que no se estén utilizando. d. Limpiar periódicamente las bombillas y luminarias permite aumentar la luminosidad sin aumentar la potencia. e. Adaptar la iluminación a las necesidades, prefiriendo la iluminación localizada, además de ahorrar energía permite conseguir ambientes más confortables.
- 39. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 37 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público f. Colocar reguladores de intensidad luminosa de tipo electrónico. g. Colocar detectores de presencia o interruptores temporizados en zonas comunes (vestíbulos, garajes, etc.), de forma que las fuentes luminosas se apaguen y enciendan automáticamente. 210.3.2 SECTOR COMERCIAL E INDUSTRIAL. a. Aprovechar al máximo la luz natural mediante la instalación de foto sensores que regulen la iluminación artificial en función de la cantidad de luz natural, o independizando los circuitos de las lámparas próximas a las ventanas o claraboyas. b. Establecer circuitos independientes de iluminación para zonificar la instalación en función de sus usos y diferentes horarios. c. Usar sistemas de control centralizado en grandes instalaciones permiten ahorrar energía mediante la adecuada gestión de la energía demandada y consumida, además de efectuar un registro y control sobre los eventos que afectan la calidad del servicio. d. Instalar detectores de presencia temporizados en los lugares menos frecuentados (pasillos, servicios, almacenes, etc.). e. Instalar controles de iluminación automáticos que apaguen o enciendan las luces en determinados horarios, son una fuente de ahorro importante. f. Elegir siempre las fuentes de luz con mayor eficacia energética en función de las necesidades de iluminación. g. Emplear balastos que, ahorran energía, alargan la vida de las bombillas y consigan iluminación más agradable y confortable. h. Realizar un mantenimiento programado de la instalación, limpiando fuentes de luz y luminarias y reemplazando las bombillas en función de la vida útil indicada por los fabricantes. 210.3.3 ALUMBRADO EXTERIOR Y PÚBLICO. a. Utilizar luminarias para alumbrado público con fotometrías que le permitan hacer diseños con la mayor interdistancia y menor altura de montaje. b. Instalar luminarias con el más bajo flujo hemisférico superior (FHS) posible. c. Usar conjuntos ópticos con el mejor factor de utilización y la mejor eficacia lumínica de la. d. Usar equipos para el conjunto eléctrico con bajas pérdidas, dimerizables o que permitan la reducción. de potencia. e. Elegir correctamente los ángulos de apertura para los proyectores. f. Seguir las recomendaciones sobre posiciones de instalación de proyectores. g. Usar controles temporizados para proyectores. 210.3.4 OTRAS MEDIDAS QUE SE DEBEN TENER EN CUENTA PARA APLICACIÓN URE. a. Usar materiales traslúcidos, difusos que dejen pasar poco calor radiante y aplíquelo en áreas grandes para incrementar la contribución de luz natural. b. Usar iluminación localizada en puestos de trabajo, mayor que la general. c. El diseño de la distribución de la iluminación debe ser flexible, de tal manera que pueda permitir una reacomodación en la organización del trabajo.
- 40. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 38 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público d. Usar fuentes de luz más eficaz y satisfagan los requerimientos de rendimiento de color. e. Uso de la luminaria más eficiente, que satisfaga el requerimiento de confort en términos de apantallamiento. f. Incrementar las reflectancias de la superficie del salón hasta valores donde no se produzca deslumbramiento, disconfort y distracción. g. Control horario de apagado y encendido de sistemas de iluminación, sin comprometer aspectos de seguridad. SECCIÓN 220 LA ILUMINACIÓN EN EL ANÁLISIS DE RIESGOS. Todo diseño de un proyecto de iluminación debe resolver los factores de riesgo propios del sistema de iluminación, para lo cual el diseñador deberá hacer una evaluación de tales factores. En el análisis se deben considerar todos los aspectos de la iluminación relacionados con la salud y seguridad de las personas, el medio ambiente y la vida animal y vegetal, en este sentido debe considerase los requerimientos de iluminación de emergencia, en caso de falla en las instalaciones de alumbrado normal o del suministro de energía. Una iluminación inadecuada, por exceso o defecto, puede llevar a patologías asociadas como dolores de cabeza, irritación de los ojos, trastornos músculo-esquelético, debido a posiciones constantes y generalmente inadecuadas, asociadas a la utilización rápida y repetitiva de ciertos grupos musculares, que se traducen en cansancio muscular que lleva a malas posturas con alteraciones dolorosas de columna vertebral, principalmente en la región cervical y lumbar. El cansancio visual por variaciones en la acomodación del ojo puede llevar a la presentación de mareos, originados por el efecto cebra y el efecto parpadeo. El efecto cebra se produce por la aparición sucesiva de zonas claras y oscuras ante el conductor que puede llegar a sentir una sensación de molestia e incluso mareo debido a una baja uniformidad de las luminancias. El efecto de parpadeo o flicker se produce por cambios periódicos de los niveles de luminancia en el campo de visión, según unas frecuencias críticas, entre 2,5 y 15 ciclos/segundo, que provocan incomodidad y mareos. Utilizar fuentes de iluminación con un color de luz no apropiado para la actividad que se desarrolla en sitios con iluminación artificial, puede producir Discromatopsias, que son alteraciones que implican trastornos en la discriminación de colores. La inadecuada disposición física de los equipos de iluminación puede llevar a que se presenten deslumbramientos perturbadores o molestos, debido a la luz que emiten directamente las fuentes luminosas o reflejadas; por ello el deslumbramiento es un factor importante a considerar en el análisis de riesgos. Por tales razones la evaluación de las condiciones bajo las cuales se desplazan los peatones y los vehículos en los espacios públicos y las condiciones de los puestos de trabajo, donde se llevan a cabo labores industriales, comerciales, educativas o se realizan actividades recreativas o del hogar, deben considerar los siguientes aspectos, para minimizar el riesgo de inseguridad, accidentalidad y deterioro de la salud visual: a) Niveles adecuados de iluminación, dependiendo del lugar, actividad y edad de las personas que van a utilizar dicho alumbrado.
- 41. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 39 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público b) Uniformidad de los niveles de iluminación. c) Control del deslumbramiento. d) Temperatura de color de las fuentes luminosas y su índice de reproducción del color, dependiendo de la actividad que se desarrolla en el sitio iluminado. e) Temperatura asociada a la operación de las fuentes, propiedades de luminarias y sitios de montaje, incluyendo las de ignición de los productos aledaños. a) Condiciones de localización para la operación y el mantenimiento. En el análisis de riesgos se debe considerar el rendimiento visual, que es el término usado para describir la velocidad con la que funciona el ojo, así como la precisión con la cual se puede llevar a cabo una tarea visual. El valor del rendimiento visual para la percepción de un objeto se incrementa hasta cierto nivel al incrementar la iluminancia o la luminancia del local. Otros factores que influyen sobre el rendimiento visual son el tamaño de la tarea visual y su distancia al observador, así como los contrastes de color y luminancia. En el evento que algunas de las medidas para mitigar o minimizar los riesgos asociados al sistema de iluminación sean de aplicación por parte del usuario, el diseñador debe darle a conocer tales medidas en documento anexo al diseño. SECCIÓN 230 MEDICIÓN DE VARIABLES FOTOMÉTRICAS. Los proyectos de iluminación, las fuentes y luminarias se deben medir con los instrumentos adecuados, con las calibraciones y certificaciones acordes con las normas de metrología establecidas en el país. Las cantidades fotométricas que se necesitan medir en trabajos de campo son la iluminancia y la luminancia. 230.1 MEDICIÓN DEL FLUJO LUMINOSO. Las medidas de flujo luminoso se deben realizar en laboratorios acreditados o reconocidos por medio de un fotoelemento ajustado según la curva de sensibilidad fotópica de ojo a las radiaciones monocromáticas, incorporado a un casco esférico (Esfera de Ulbricht,) y en cuyo interior se coloca la fuente luminosa a medir. En consideración a que hay tres tipos de respuesta visual; Fotópica o visión de día ( 3 cd/m2 a mas ), Escotópica o visión de noche ( 0.001 cd/m2 o menos ), Mesotópica como combinación entre la fotópica y la escotópica (0.001 cd a 3 cd/m2 ) (Lighting hand book pag 1-6) , investigaciones recientes demuestran la importancia de incluir en los sistemas de iluminación el uso de las fuentes de luz cuyas carácterísticas de emisión permiten una mejor percepción bajo condiciones de iluminación mesotópica y escotópica. Los resultados de las investigaciones indican que fuentes luminosas cuyas características fotométricas son evaluadas actualmente mediante estándares fotópicos, presentan mejores características para la percepción del ojo humano en los niveles mesotópicos y escotópicos, así como que adicionalmente las fuentes requieren de menor uso energético para producir similares percepciones. Los efectos positivos que se desprenden de los estudios realizados y su estrecha relación con una posible aplicación URE, hace posible que los diseños de iluminación tiendan a considerar las condiciones de visión mesotópica y Escotópica, propiciando una mayor participación a las fuentes de luz con mayor contenido de azules. No obstante a la fecha no se tiene una norma internacional que valide estos resultados. Por lo anterior, a manera de investigación se podrán aceptar proyectos diseñados y construidos bajo las condiciones descritas en los párrafos anteriores, siempre que exista una persona responsable del sistema de iluminación y sean monitoreados. En el evento que se expida una norma internacional sobre el asunto, deberá dársele aplicación.
- 42. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 40 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Como el flujo luminoso de las lámparas se mide en las condiciones de sensibilidad fotópica, para los proyectos realizados bajo el criterio de sensibilidad escotópica o mesotópica del ojo, se deben hacerse los ajustes de de acuerdo con los estudios en que se soporten, tales como el STRATIO Escotópico – Fotópico, así como normas relacionadas tales como la BSEN 13201-2, ITALIAN STANDARD UNI 124800-2007. 230.2 MEDIDOR DE ILUMINANCIA. La iluminancia se mide en Luxes con un Iuxómetro, el cual tiene tres características importantes: sensibilidad, corrección de color y corrección coseno. La sensibilidad se refiere al rango de iluminancia que cubre, dependiendo si será usado para medir luz natural, iluminación interior o exterior nocturna. Para una adecuada medición de iluminancia se requiere que el luxómetro tenga certificado de calibración vigente y las siguientes especificaciones técnicas: respuesta espectral ≤ al 4% de la curva CIE Standard, error de Coseno ≤ al 3% a 30°, pantalla de 3,5 dígitos, precisión de +/- 5% de lectura +/- un dígito y rango de lectura entre 0.1 y 19.990 luxes. La corrección de color se refiere a que el instrumento tiene un filtro de corrección, para que el instrumento tenga una sensibilidad espectral igual a la del Observador Standard Fotópico de la CIE. La corrección coseno significa que la respuesta del medidor de iluminancia a la luz que incide sobre él desde direcciones diferentes a la normal sigue la ley de coseno. 230.3 MEDIDOR DE LUMINANCIA. La luminancia media sobre un área específica se mide en Candelas / m2 . con un luminancímetro, este aparato posee un sistema óptico que enfoca la imagen sobre un detector, mirando a través del sistema óptico el operador puede identificar el área sobre la que está midiendo la luminancia, y usualmente muestra la luminancia promedio sobre esta área. Las características y requisitos más importantes que debe tener los luminancímetros son su respuesta espectral acorde con la curva de sensibilidad espectral del observador estándar de la CIE, su sensibilidad y la calidad de su sistema óptico; ángulo de aceptación 1/3º, sistema óptico con lentes de 85 mm, sistema SLR factor de destello inferior a 1,5%, receptor de fotocelda de silicio, respuesta espectral de acuerdo con la curva fotópica de la CIE (iluminante A; valor integrado de 400 a 760 nm), unidad de medida cd/m2, exactitud de: 0,01 a 9,99 cd/m2: ±2% ± 2 dígitos del valor visualizado; 10,00 cd/m2 o más: ±2% ± 1 del valor mostrado (iluminante A medido a temperatura ambiente de 20 a 30º C. Factor de corrección con un ajuste de entrada numérico, rango: 0,001 a 9.999, pantalla externa: de 4 dígitos LCD con indicaciones adicionales, visor: 4 dígitos LCD con retroalimentación LED y certificado de calibración vigente. 230.4 PRUEBAS DE VERIFICACIÓN DE LOS EQUIPOS DE MEDICIÓN. Para la calibración o verificación de los equipos de medición de iluminación, debe hacerse en una unidad de verificación o laboratorio de prueba debidamente acreditado o reconocido por la autoridad competente. La unidad de verificación o laboratorio de prueba debe entregar el certificado de calibración o verificación contra un equipo patrón de acuerdo con la lista de chequeo exigida por la autoridad de metrología competente. La vigencia de los dictámenes emitidos por las unidades de verificación y los reportes de los laboratorios de prueba será las determinadas por la autoridad de metrología competente.
- 43. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 41 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público CAPÍTULO 3 REQUISITOS DE PRODUCTOS PARA ILUMINACIÓN Y ALUMBRADO PÚBLICO. Este capítulo contiene información sobre los requisitos y las características que deben cumplir los equipos de iluminación y alumbrado público, en términos de las especificaciones técnicas que garantizan las características de desempeño, durabilidad y calidad para satisfacer las condiciones de iluminación requeridas y de uso racional de energía. SECCIÓN 300 REQUISITOS GENERALES DE LOS PRODUCTOS DE ILUMINACIÓN O ALUMBRADO PÚBLICO. 300.1 DISPOSICIÓN DE INFORMACIÓN DE PRODUCTOS. Toda información relativa al producto que haya sido establecida como requisito en el presente Reglamento, incluyendo la relacionada con marcaciones, rotulados, catálogos o guías técnicas debe ser verificada dentro del proceso de certificación del producto y los parámetros técnicos allí establecidos deberán ser verificados mediante pruebas o ensayos realizados en laboratorios acreditados o reconocidos según la normatividad vigente. Adicional a la información exigida en el marcado y etiquetado de los productos, el fabricante, comercializador o importador deberá disponer para consulta del usuario la información de los parámetros del producto que se tratan en el presente reglamento. La información adicional, información de catálogos e instructivos de instalación, deberá ser veraz, verificable técnicamente y no inducir al error al usuario, las desviaciones a este requisito se sancionarán con las disposiciones legales o reglamentarias sobre protección al consumidor. 300.2 INFORMACIÓN SOBRE CONDICIONES AMBIENTALES DEL LUGAR. Los elementos que conforman un sistema de iluminación en especial los de alumbrado público para un área de influencia determinada deberán estar especificados de acuerdo con las características ambientales del lugar donde se instalen. Los parámetros que el diseñador, operador o encargado del mantenimiento deben tener en cuenta para especificar los productos dentro de la realización de sus actividades, en la gestión de un sistema de iluminación, son: a. Ambiente: Tropical, salino, corrosivo, otros. b. Humedad relativa : mayor del % c. Temperaturas: Máxima, promedio Mínima. (grados centígrados) d. Tipo de instalación: A la intemperie, aérea, ambiente peligroso, otros) SECCIÓN 305 FUENTES LUMINOSAS ELÉCTRICAS. El uso de la fuente más apropiada para satisfacer los requerimientos de iluminación con la mayor eficacia lumínica posible, es determinante en un buen proyecto de iluminación. Las fuentes luminosas deben cumplir los requisitos establecidos en el presente reglamento y demostrarlo mediante un certificado de conformidad de producto, expedido por un organismo acreditado. Se exceptúan del cumplimiento de los requisitos fotométricos y de eficacia aquí establecidos las fuentes luminosas con acabado o colores para uso exclusivo decorativo, las cuales no se podrán utilizar en iluminación general y en la demostración de la conformidad con el presente reglamento se podrá aceptar la declaración del proveedor. 305. 1 Contenido máximo de mercurio y plomo. Las fuentes que utilicen mercurio y/o plomo, deben cumplir los requerimientos sobre máximas cantidades permitidas de estos elementos, establecidas en el presente reglamento, acorde con disposiciones ambientales internacionales. Igualmente los fabricantes e importadores de estos productos deben atender la reglamentación sobre disposición final, que para tal fin establezca la autoridad ambiental. En tal sentido:
- 44. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 42 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público a) A partir del 1º de enero de 2013 las lámparas fluorescentes compactas y fluorescentes tubulares no podrán tener contenidos de mercurio superiores a los contemplados en la tabla 305. Tipo de Lámpara Máximo contenido de mercurio [mg] Fluorescente compacta 5 Fluorescente tubular con Halofosfato 10 Fluorescente tubular con Trifosfato para vida normal 5 Fluorescente tubular con Trifosfato para vida alargada 8 Tabla 305 máximos contenidos de mercurio en lámparas fluorescentes. b) A partir del 1º de enero de 2013 se deberá eliminar la presencia de plomo y mercurio en los demás tipos de bombillas, a excepción de los siguientes usos: ⇒ El plomo en el vidrio de los tubos fluorescentes. ⇒ El plomo en soldaduras de alta temperatura de fusión (es decir, las aleaciones de plomo que contengan en peso un 85 % de plomo o más). ⇒ El plomo en bombillas incandescentes tubulares con tubos recubiertos de silicato. ⇒ El plomo con PbBiSn-Hg y PbInSn-Hg en composiciones específicas como amalgama principal y con PbSn-Hg como amalgama auxiliar en lámparas de bajo consumo energético (ESL) muy compactas. Los ensayos sobre contenidos deberán realizarse de acuerdo con protocolos internacionales o de reconocimiento internacional tales como la Directiva Europea 2002/747/CE, la norma técnica IEC 62321, complementariamente podrá utilizarse el Estándar de Fabricantes Japoneses JEL 303- 2004. 305.2 Ensayos para soportar la certificación. La certificación de las fuentes objeto del presente reglamento, debe estar soportada en los resultados de siguientes ensayos, los cuales deben ser realizados en laboratorios acreditados o reconocidos por los certificadores de acuerdo con las normas vigentes. a. Ensayo de encendido de la fuente, en el caso de las fuentes lumínicas de descarga en gas que requieren arrancador b. Tiempo de estabilización. c. Envejecimiento. d. Características eléctricas de la fuente. e. Medición de flujo luminoso. f. Ensayo de tensión de extinción, en el caso de las bombillas de descarga en gas. g. Ensayos de torsión. h. Ensayos de contenidos de plomo y mercurio PARÁGRAFO 1 Las fuentes lumínicas de uso exclusivo en iluminación decorativa, lámparas móviles de mesa, pie o tipo oficina e iluminación navideña, no requieren certificar fotometrías ni eficacia lumínica, pero deberán mediante declaración del proveedor certificar el cumplimiento de requisitos de seguridad contra riesgos de origen eléctrico. Las fuentes lumínicas decorativas no se podrán utilizar en iluminación general, su uso en estas aplicaciones será considerado como un incumplimiento al reglamento 305.3 Información adicional de público conocimiento., Además de la información de marcación tanto en el producto como en el empaque, especificada en el presente Anexo General para cada tipo de fuente, para los productos de aplicación especializada, tales como lámparas de sodio, mercurio alta presión halogenuros metálicos, fluorescentes tubulares, en U o circulares, balastos el fabricante o comercializador deberá disponer en catálogo impreso, en medio magnético, paginas Web u otros medios , para consulta e información de los compradores o diseñadores, la información que aplique al tipo de fuente sobre los siguientes aspectos: ⇒ Norma técnica bajo la cual se definen los parámetros eléctricos, ⇒ Vidas útiles o vidas promedio,
- 45. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 43 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público ⇒ Curvas de depreciación del flujo luminoso, ⇒ Tipo de casquillo, ⇒ Temperatura de color (K) o Correlación de la temperatura del color (K). ⇒ Índice del rendimiento del color. ⇒ Forma del bulbo ⇒ Acabado del bulbo ⇒ Flujo luminoso, posición hacia abajo (base up) (lm), si aplica. ⇒ Flujo luminoso, posición hacia arriba (base down) (lm), si aplica. ⇒ Si usa reflector la información del flujo luminoso se debe reemplazar por el ángulo de apertura e intensidad luminosa. Para probar este requisito el certificador empleará el método de ensayo usado por el fabricante o la IESNA LM20, hasta que exista norma específica para realizar el ensayo. La existencia de dicha información y el cumplimiento de los valores allí especificados deberán ser verificada en el proceso de certificación. 305.4 Requisitos comunes de lámparas. Los casquillos roscables (tipo Edison) para lámparas fijas de uso doméstico o similar, cualquiera que sea su principio de funcionamiento debe ser E 27 y cumplir los requisitos los literales a, b y c del numeral 310.1.1 del presente anexo General. Las bombillas para usos distintos a la iluminación domiciliaria o similar, de uso permitido como excepción del Decreto 3450 de 2008 podrán utilizar casquillos diferentes al E27, siempre que dicho casquillo no induzca al error al usuario a conectar la bombilla en un portabombillas para E27 y dicho casquillo no ponga en riesgo la seguridad de las personas o de la misma instalación. 310.1 BOMBILLAS INCANDESCENTES. De conformidad con los decretos 3450 de 2008 y 2331 de 2.007 que ordenan la sustitución de bombillas de baja eficacia lumínica y la Ley 627 de 2.001 sobre Uso Racional y Eficiente de la Energía – URE. Las bombillas o lámparas incandescentes tienen restringida su utilización en sistemas de iluminación. Por tal razón su comercialización y uso en iluminación doméstica o similar en Colombia estará permitido sólo hasta el 31 de diciembre de 2010. 310.1.1 Requisitos de producto. Para los efectos del presente Reglamento Técnico, las bombillas incandescentes utilizadas hasta el 2010 deben cumplir los siguientes requisitos, adoptados de las normas IEC-60064, NTC 189, de la IEC- 60432-1, comprobados a partir del examen comparativo del producto contra los requisitos específicos establecidos: a. El casquillo roscable de la bombilla o lámpara para instalaciones domésticas o similares fijas, cualquiera que sea su principio de funcionamiento, deben ser del tipo E 27 y tener las dimensiones con las tolerancias indicadas establecidas en la Norma IEC 60061-1, tal como aparece en la Figura 310-1.1. b. El casquillo y el contacto central de la bombilla o lámpara y las demás partes conductoras de corriente, deben ser de un material no ferroso, de alta conductividad y resistente a la corrosión. c. El casquillo no debe desprenderse del bulbo al aplicar un momento de torsión menor o igual a 3 N.m. Lo anterior se debe cumplir al inicio y al final del ensayo de su vida nominal. Se efectúa colocando la bombilla en un adaptador sujeto a una máquina o dispositivo medidor de torsión, de tal manera, que se pueda sujetar el bulbo para hacerlo girar lentamente hasta alcanzar como mínimo el valor de 3 N.m para el casquillo E27.
- 46. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 44 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Figura 310.1.1 Dimensiones del casquillo de una bombilla en milímetros. d. Marcación: Sobre el bulbo de la bombilla deben aparecer marcadas, indelebles y perfectamente legibles, como mínimo las siguientes indicaciones: ⇒ Marca registrada o razón social del fabricante. ⇒ Tensión nominal en voltios (V). ⇒ Potencia nominal en vatios (W). e. Empaque: En el empaque debe informarse, además de lo anterior: ⇒ El valor del flujo luminoso en lúmenes. ⇒ La vida promedio, en horas. 310.2 LÁMPARAS INCANDESCENTES HALÓGENAS. En cumplimiento del Decreto 3450 de 2008, las lámparas incandescentes halógenas por su baja eficacia lumínica el uso no estará permitido para iluminación general, su utilización estará limitado a aplicaciones de iluminación localizada donde se requiera una alta reproducción del color CRI. 310.2.1 Requisitos de producto: a. Para lámparas que operen con socket bipin, tipo GU 5.3, la tensión de alimentación no debe ser mayor de 12 V. b. Si utiliza casquillo roscado tipo Edison, este debe ser E27 y cumplir los requisitos de casquillo del numeral 3101.1. del presente reglamento. c. La vida promedio de estas bombillas no debe ser menor de 2.000 horas. d. La eficacia lumínica no debe ser menor a 15 lm/W para lámparas doble contacto y no menor a 12 lm/W para tipo cápsula. Se exceptúa de este requisito las lámparas halógenas que utilicen proyector. e. Marcación: Sobre el bulbo de la bombilla o en la base, deben aparecer marcadas, indelebles y perfectamente legibles, como mínimo las siguientes indicaciones: ⇒ Marca registrada o razón social del fabricante. ⇒ Tensión nominal en voltios (V). ⇒ Potencia nominal en vatios (W).
- 47. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 45 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público f. Empaque: Además de lo señalado en la marcación el empaque debe informarse sobre: ⇒ El valor del flujo luminoso en lúmenes. ⇒ La vida promedio en horas. g. En el caso de las bombillas con reflector incorporado en lugar del flujo luminoso en lúmenes se debe especificar la intensidad luminosa en candelas e indicar el ángulo de apertura del haz de luz. 310.2.2 Restricciones de uso. Las bombillas ó lámparas incandescentes halógenas, su uso debe estar restringido a: a. No podrán ser usadas como fuentes luminosas para la iluminación general de áreas. El uso como iluminación puntual o focalizada se permitirá en un periodo transitorio, siempre que se utilicen lámparas de potencias no mayores a 1000 W, hasta el 31 de diciembre de 2011, no mayor a 500 W hasta el 31 de diciembre de 2012 y no mayor a 100 W a partir de diciembre 31 de 2013. b. En alumbrado de sitios públicos, lugares de alta concentración de personas y de campos deportivos, solo podrán ser utilizadas como alumbrado de sistemas de seguridad o de emergencia. c. Por la alta emisión de calor de estas lámparas, se debe tener especial cuidado con los tipos de materiales cercanos al lugar de funcionamiento. Normas usadas para ensayos: Para la verificación de los requisitos establecidos se podrán utilizar, normas internacionales como la IEC 60357, de reconocimiento internacional o NTC. 310.3 LÁMPARAS DE MERCURIO DE BAJA PRESIÓN TIPO FLUORESCENTES CON BALASTO INDEPENDIENTE. Los requisitos del presente numeral aplican a todas las lámparas fluorescentes tubulares lineales, en forma de U o en forma circular. 310.3.1 Requisitos de producto. Las lámparas fluorescentes tubulares con balasto independiente deben cumplir los siguientes requisitos y demostrarlo mediante certificado de producto. a. Eficacia lumínica. De acuerdo con las políticas URE los tubos fluorescentes comercializados para su uso en el país deben tener eficacias iguales o superiores a las establecidas en la Tabla 310.3.1 a. Tipo. Potencia (W). Eficacia luminosa (lm/W) (*). Tipo. Potencia (W). Eficacia luminosa (lm/W) (*). 14 a 25 68 14 a 25 80 26 a 30 72 26 a 30 83 31 a 40 78 31 a 40 85 41 a 50 79 41 a 50 87 T8 (26 mm de diámetro). > de 50 85 T5 (16 mm de diámetro). > de 50 90 Tabla 310.3.1 a. Valores mínimos de eficacia lumínica en tubos fluorescentes T 8 y T 5. Nota (*) Medidas a temperatura ambiente de 25º C más o menos 2 o C. Tubos con diámetros menores al tipo T5 deberán tener eficacias lumínicas no menores a las de tipo T5 en su respectivo rango de potencia. Tubos de diámetro mayor a T5 y menor a T10 deberán tener eficacias no menores a las de tipo T8 en su respectivo rango de potencia. Dando cumplimiento al
- 48. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 46 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Decreto 3450 de 2008, las lámpara T10 y T12 que se utilicen en Colombia no podrán tener eficacias inferiores a las mostradas en la tabla 310.3.1 b Tipo. Potencia (W). Eficacia luminosa >14 ≦ 20 55 >20 ≦ 40 70 T 10 y T12 >40 75 Tabla 310.3.1 b. Eficacias mínimas para lámparas T10 y T 12 El índice de Reproducción Cromática para las lámparas tubulares fluorescentes mayores a 24 W no deberá ser menor del 69%. b. La vida útil para lámparas tubulares fluorescentes no debe ser menor a 10.000 horas. Los fabricantes recomendarán las condiciones de ciclos de encendido y tipo de balasto a usar para no afectar sustancialmente la vida útil. Por un periodo no mayor a 24 meses contados a partir de la vigencia del reglamento, se podrán aceptar lámparas fluorescentes tipos T10 o T 12 de potencia menores o iguales a 40 W con vidas útiles no menores a 9000 horas e índice de reproducción de color no menor a 62% siempre que tengan eficacias lumínicas mayores a los 70 lm /W. Igualmente por el mismo periodo transitorio se podrán aceptar lámparas fluorescentes compactas tipo T 10 o T12 de potencia mayores o igualas a 40 W con índice de reproducción de color no menor al 62 % siempre que tengan eficacias lumínicas mayores a 75 lm/W y vidas útiles no menores a 12 000 horas. c. Marcación. Sobre el bulbo de la bombilla deben aparecer marcadas, indelebles y perfectamente legibles, como mínimo las siguientes indicaciones: ⇒ Marca registrada, logotipo o razón social del fabricante. ⇒ Apariencia o Temperatura del color, o su código dado por el fabricante. ⇒ Índice de Rendimiento del Color (IRC), o su código de fabricante. ⇒ Potencia nominal en vatios (W). d. Empaque. Las bombillas fluorescentes deben informar en su empaque los siguientes parámetros, los cuales deben haber sido verificados en el proceso de certificación. ⇒ Potencia nominal ( W ), ⇒ Diámetro del bulbo. ⇒ Correlación de la temperatura del color (K). ⇒ Índice del rendimiento del color. (Ra). ⇒ Flujo luminoso (lm). ⇒ Vida promedio (horas). Normas usadas para ensayo: Para la verificación de los requisitos establecidos se podrán utilizar, normas internacionales, de reconocimiento internacional o NTC, tales como: NORMAS UTILIZADAS PARA LOS ENSAYOS DE BOMBILLAS FLUORESCENTES. IEC. 60081 Lámparas tubulares de fluorescencia para alumbrado general. IEC. 60901 Lámparas de fluorescencia de casquillo único – Prescripciones de seguridad y prestaciones. IEC. 60882 Prescripciones de precalentamiento para las lámparas tubulares de fluorescencia sin cebador. NTC. 1133 Balastos de reactancia para tubos fluorescente.
- 49. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 47 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público NORMAS UTILIZADAS PARA LOS ENSAYOS DE BOMBILLAS FLUORESCENTES. NTC. 318 Tubos fluorescentes para alumbrado general. NTC. 5109 Medición del flujo luminoso. 310.4 LÁMPARAS FLUORESCENTES COMPACTAS CON BALASTO INDEPENDIENTE. 310.4.1 Requisitos de producto: a. Las lámparas fluorescentes compactas con balasto independiente deben cumplir los requisitos de la fluorescente compacta con balasto incorporado que le apliquen y los siguientes. b. Las eficacias lumínicas no podrá ser menores a las establecidas en la Tabla 310.4.1. c. El factor de Potencia no podrá ser menor que 0.8 d. La distorsión armónica no podrá ser mayor a 120%. e. La vida promedio no podrá ser menor a 8000 horas. Potencia en W Eficacia mínima en lm/W ≤8 50 >8 y ≤15 57 >15 y ≤25 66 > 25 y ≤ 45 69 > 45 74 Tabla 310.4.1 Eficacia mínima Bombillas Fluorescentes Compactas con Balasto independiente f. Marcación, las lámparas fluorescentes compactas con balasto independiente deben marcarse en su base con la siguiente información : ⇒Marca registrada, logotipo o razón social del fabricante., ⇒Potencia nominal. ⇒Tipo de casquillo. g. Empaque, además de la información anterior en el empaque o en catálogos del producto, de público conocimiento, deberá indicara el índice de reproducción, correlación o temperatura de color, flujo luminoso, vida promedio. 310.5 LÁMPARAS FLUORESCENTES COMPACTAS CON BALASTO INCORPORADO. 310.5.1 Requisitos de producto: Las lámparas fluorescentes compactas deben cumplir los siguientes requisitos y demostrarlo mediante un certificado de conformidad de producto. a. Las lámparas fluorescentes compactas con balasto incorporado de base roscada tipo Edison para uso doméstico o similar fijo deberán cumplir los literales a, b y c del numeral 310.1.1. en lo referente al casquillo. En aplicaciones particulares se podrán utilizar otro tipo de casquillo como el E14, E40, G9, GU10. b. La base de la lámpara fluorescente compacta, por ser de material no metálico debe ser auto extinguible y probado con el método del hilo incandescente a 650 °C durante 30 s de acuerdo con la norma IEC 60695, la norma ANSI aplicable u otra equivalente.
- 50. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 48 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público c. Las partes de material aislante que mantienen en posición las partes vivas deben someterse al ensayo del quemador de aguja según la norma IEC 60695-2-5. La llama de ensayo se aplica en el centro de la superficie sometida a ensayo durante 10 segundos. Cualquier llama auto sostenida debe extinguirse durante los 30 segundos siguientes a la retirada de la llama de ensayo y ninguna gota debe inflamar un trozo de papel de seda especificado en el numeral 6.86 de la norma ISO 4046 e instalado horizontalmente a 200 mm por debajo del espécimen bajo ensayo. d. Temperatura máxima de operación, el fabricante especificará en el empaque o en catálogo o ficha técnica de público conocimiento, la máxima temperatura de operación de la lámpara sin que se afecte la vida útil de la fuente. Protección térmica, Las lámparas fluorescentes compactas con balasto electromagnético incorporado, que se comercialicen en Colombia a partir del 1º de enero de 2011 deben tener una protección térmica que abra el circuito de alimentación en un tiempo no mayor al establecido en la tabla 310.5.1 a, cuando se presenten temperaturas del envolvente del balasto o de otro elemento que afecten la vida útil de la lámpara o pueda ser causal de ignición de los materiales cercanos a la lámpara. Rango de temperatura o C Tiempo (s) > 145 ≦ 150 150 > 140 ≦ 145 145 > 135 ≦ 140 140 > 130 ≦ 135 135 Rango de temperatura o C Tiempo (s) > 125 ≦ 130 130 > 120 ≦ 125 125 > 115 ≦ 120 120 > 110 ≦ 115 115 Tabla 310.5.1 a. Relación de temperatura versus tiempo de operación del protector térmico e. A partir de la entrada en vigencia del presente reglamento, se prohíbe la comercialización y uso lámparas fluorescentes compactas con eficacia lumínica, factor de potencia y vida útil menor y distorsión armónica mayor a las contempladas en la Tabla 310.5.1 b. Eficacia media mínima [Lúmenes por W]. Potencia en W de la lámpara LFCI. Sin cubierta envolvente Con cubierta envolvente. (*). Mínimo Factor de potencia. Máxima distorsión total de armónicos. Mínima Vida útil en horas. ≤8 43 40 0,5 150% 3.000 >8 y ≤15 50 40 0,5 150% 3.000 >15 y ≤25 55 44 0,5 150% 6.000 > 25 y ≤ 45 57 45 0,5 150% 6.000 > 45 65 55 0,8 120% 8.000 Tabla 310.5.1 b. Especificaciones de lámparas fluorescentes compactas con balasto incorporado. Notas: ⇒ No aplica el requisito de eficacia a bombillas con reflector incorporado. f. Marcación: Sobre la base que soporta el bulbo de la bombilla deben aparecer marcadas, indelebles y perfectamente legibles, como mínimo las siguientes indicaciones: ⇒ Marca registrada, logotipo o razón social del fabricante y/o importador.
- 51. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 49 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público ⇒ Tensión nominal en voltios (V). ⇒ Temperatura del color.(K) o su código o denominación del fabricante ⇒ Potencia nominal en vatios (W). g. Empaque: Las lámparas fluorescentes compactas deben informar en su empaque mínimo los siguientes parámetros, los cuales deben haber sido verificados en el proceso de certificación. ⇒ Potencia nominal ( W ). ⇒ Tipo de casquillo ⇒ Correlación de la temperatura del color ( K ).o su código o denominación del fabricante ⇒ Flujo luminoso ( lm ). ⇒ Vida promedio (horas). ⇒ Deberá informar si el producto es dimerizable o no y si es compatible o no con interruptores con luz piloto u otros elementos electrónicos. ⇒ Marca registrada, logotipo o razón social del fabricante y/o importador. 310.5.2 Requisitos de instalación. En la instalación de bombillas fluorescentes compactas se debe tener en cuenta los siguientes requisitos: a. En la sustitución de bombillas incandescentes por lámparas fluorescentes compactas, antes de adelantar cambios en instalaciones de alumbrado con luminarias tipo bala, empotradas en el techo de las edificaciones, se debe prevenir la falla prematura de las lámparas, verificando que el espacio sea suficiente y permita tanto la manipulación directa de la bombilla como la evacuación del calor. Se recomienda hacer mediciones de temperatura en algunas balas con bombillas de prueba en funcionamiento, antes de hacer sustituciones masivas. Cuando los valores de temperatura dentro de la bala superen los valores de temperatura recomendados por el fabricante de la bombilla, se debe proceder a cambiar la bala por una apropiada para bombillas fluorescentes compactas, conforme con las recomendaciones del fabricante. b. Las lámparas fluorescentes compactas se deben sujetar de su base para enroscarla en el portalámpara, para ello se requiere que el diámetro de la bala sea lo suficientemente ancho, de lo contrario se debe cambiar dicha bala por una de diámetro apropiado. c. Cuando en instalaciones de alumbrado interior con luminarias tipo bala empotradas en el techo, parte de la fuente luminosa quede por fuera de la bala produciendo deslumbramiento, se debe cambiar la fuente por una apropiada, instalar elementos o dispositivos que corrija el problema de deslumbramiento sin afectar los niveles de iluminación, o reemplazar la bala por una que sea compatible con la lámpara que se va a utilizar. d. No se podrá utilizar más de una bombilla fluorescente compacta integrada en balas de empotrar tipo cerrado. e. Sólo se podrán utilizar lámparas fluorescentes compactas con dimmers, interruptores con luz piloto u otros elementos de control cuando la lámpara así lo permita. Normas usadas para ensayos: Para la verificación de los requisitos establecidos se podrán utilizar, normas internacionales, de reconocimiento internacional o NTC, tales como: IEC. 60968 Lámparas de balasto integrado para el alumbrado general- Prescripciones de seguridad. IEC. 60969 Lámparas de balasto integrado para el alumbrado general- Prescripciones de prestaciones. NTC. 5109 Medición del flujo luminoso. ANSI C78.5-2003 For Electric Lamps Specifications for Performance of Self- ballasted Compact Fluorescent Lamps NOM- 017- ENER-2008 Eficiencia energética de lámparas fluorescentes compactas. Límites y métodos de prueba
- 52. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 50 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público NOM- 017- ENER/SCFI- 2008 Eficiencia energética y requisitos de seguridad de lámparas fluorescentes compactas autobalastadas. Límites y métodos de prueba. UL 1993 Self-Ballasted Lamps and Lamp Adapters NBR 14538 Tubos fluorescentes reactor integrado con la base para la iluminación general - Requisitos de seguridad NBR 14539 Tubos fluorescentes reactor integrado con la base para la iluminación general - requisitos de desempeño 310.6 LÁMPARAS DE DESCARGA DE VAPOR DE MERCURIO DE ALTA PRESIÓN. En cumplimiento del Decreto 3450 de 2008, el uso de bombillas de mercurio de alta presión, estará permitido solo en aplicaciones donde con otra fuente de mayor eficacia lumínica no se pueda alcanzar los requisitos de iluminación requeridos, no se permitirá su uso en iluminación domiciliaria o similar y en alumbrado publico, en todos caso las bombillas de mercurio de alta presión utilizadas en Colombia deben cumplir los siguientes requisitos: 310.6.1 Requisitos de Producto. a. La vida promedio de las bombillas de vapor de mercurio de alta presión no podrá ser menor a 24.000 horas. b. La eficacia lumínica de la lámpara de mercurio de alta presión no podrá ser inferior a las contempladas en la Tabla 310-6.1 Potencia de la bombilla. W Eficacia. lm/W > 50 35 >50≦ 80 36 >80 ≦ 125 47 >125 ≦ 250 50 >250 ≦ 400 52 >400 ≦ 700 55 >700 ≦ 1000 57 >1000 57 Tabla 310.6 Eficacia mínima para bombillas de mercurio a alta presión c. Marcación. Sobre el bulbo de la bombilla deben aparecer marcadas, indelebles y perfectamente legibles, como mínimo las siguientes indicaciones: ⇒ Marca registrada o razón social del fabricante. ⇒ Potencia nominal en vatios (W). d. Empaque. Las bombillas de mercurio a alta presión deben informar en su empaque los siguientes parámetros, los cuales deben haber sido verificados en el proceso de certificación. ⇒ Potencia nominal ( W ). ⇒ Tipo de casquillo ⇒ Vida promedio (horas). ⇒ Flujo luminoso (lm)
- 53. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 51 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Normas utilizadas para los ensayos. Para la verificación de los requisitos establecidos se podrán utilizar normas NTC, normas internacionales o de reconocimiento internacional, tales como: IEC. 60188 Lámparas de descarga de vapor de mercurio a alta presión. IEC. 67004-21 Características de bases o casquillos para bombillas NTC. 3281 Bombillas de vapor de mercurio. Métodos para medir sus Características. NTC. 2119 Bombillas de vapor de mercurio a alta presión. NTC. 1470 Electrotecnia. Casquillos y portalámparas roscados E27 y E40 o Mogul (E39). Dimensiones 310.7 LÁMPARAS DE HALOGENUROS METÁLICOS. 310.7.1 Requisitos de producto. Las lámparas de halogenuros metálicos deben cumplir los siguientes requisitos: a. La vida promedio para lámparas de halogenuros metálicos no podrá ser menor a 12.000 horas y su eficacia no podrá ser menor de 72 lm/W. Se exceptúan las lámparas tipo miniatura de potencia inferior a 35 W que se podrán aceptar con vida promedio no menor a 6000 horas siempre y cuando la eficacia no sea menor a 85 Lm/W. Igualmente, se excluyen las lámparas para aplicaciones deportivas de alta potencia de vidas útiles no menores a 2500 horas, siempre que tengan eficacias lumínicas mayores de 90 Lm/ W. Para lámparas con reflector incorporado no aplica el requisito de eficacia lumínica. b. Marcación. Sobre el bulbo de la bombilla deben aparecer marcadas, indelebles y perfectamente legibles, como mínimo las siguientes indicaciones: ⇒ Marca registrada, logotipo o razón social del fabricante. ⇒ Potencia nominal en vatios (W). ⇒ Referencia de fabricación. ⇒ Temperatura del color (K) o código del fabricante. c. Empaque. En el empaque deberá aparecer como mínimo la información de los siguientes parámetros, los cuales deben haber sido verificados en el proceso de certificación. ⇒ Marca Registrada, logotipo o razón social del fabricante y/o importador. ⇒ Potencia Nominal (W) ⇒ Referencia de fabricación o denominación. Normas utilizadas para los ensayos. Para la verificación de los requisitos establecidos se podrán utilizar normas NTC, normas internacionales o de reconocimiento internacional, tales como: IEC. 61167 Lámparas de vapor de mercurio y halogenuros. NTC. 2393 Bombillas eléctricas de halogenuros metálicos de 400 W. NTC. 2394 Bombillas eléctricas de halogenuros metálicos de 1.000 W. 310.8 LÁMPARAS DE VAPOR DE SODIO ALTA PRESIÓN. 310.8.1 Requisitos de producto. Las lámparas de de vapor de sodio de alta presión, deben cumplir los siguientes requisitos de producto y demostrarlo mediante un certificado de conformidad de producto.
- 54. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 52 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público a. La vida promedio para bombillas de sodio de alta presión no podrá ser menor a 24.000 horas b. Las bombillas de sodio alta presión deben cumplir con las especificaciones eléctricas de funcionamiento, definidas en la norma técnica bajo la cual estén fabricadas o certificadas. La cuales deben ser internacionales como la IEC 60662 o equivalentes de reconocimiento internacional o NTC. c. Las eficacias de lámparas de sodio de alta presión no podrán ser menores a las establecidas en la Tabla 310.8.1 Eficacia inicial en lm/WPotencia de la lámpara ( W) Tubular Ovoide 50 88 70 70 91 80 100 98 90 150 100 100 250 120 114 400 125 135 600 150 135 1000 150 135 Tabla 310.8.1 Eficacia mínima para las bombillas de sodio a alta presión. * Esta bombilla tiene tensión de arco de 250V (ANSI). Nota: Por un plazo no mayor a 24 meses contados a partir de la fecha de entrada en vigencia del presente reglamento, se podrán aceptar las denominadas lámparas tipo estándar siempre que la eficacia lumínica no sea inferior al 85% de las establecidas en la tabla 310.8.1. d. Marcación. Sobre el bulbo de la bombilla deben aparecer marcadas, indelebles y perfectamente legibles, como mínimo las siguientes indicaciones: ⇒ Marca registrada, logotipo o razón social del fabricante. ⇒ Potencia nominal en vatios (W). ⇒ Símbolo que indique el método de arranque (bombilla europea) e. Empaque. Las bombillas de sodio de alta presión deben informar en su empaque por lo menos los siguientes parámetros los cuales deben haber sido verificados en el proceso de certificación. ⇒ Potencia Nominal W ⇒ Flujo luminoso lm ⇒ Vida promedio horas ⇒ Símbolo que indique el método de arranque (bombilla europea La certificación de la lámpara debe hacerse con el procedimiento de una Norma Internacional tal como la IEC 60662 “High – pressure sodium vapour lamps”, o de reconocimiento internacional como la ANSI C78, u otra equivalente. 310.8.2 Restricción de uso. En razón a que pueden distorsionar el color, no se podrá utilizar este tipo de fuentes donde la resolución o reproducción del color sea un factor determinante para la actividad realizada en el área iluminada. Normas utilizadas para los ensayos. Para la verificación de los requisitos establecidos se podrán utilizar normas NTC, normas internacionales o de reconocimiento internacional, tales como:
- 55. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 53 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público IEC. 60662 High pressure sodium vapour lamps. NTC 2243 Bombillas de vapor de sodio a alta presión. ANSI C78-42 310.9 OTRAS FUENTES LUMINOSAS. El uso de otras fuentes tales como Lámparas de Inducción, LEDs, OLEDs, LEPs, etc. estará condicionada a los siguientes requisitos: a) cumplir con el Decreto 3450 de 2008 en cuanto a alta eficacia lumínica y b) Cumplir los requisitos de seguridad contra riesgo de origen eléctrico o térmico, c) Certificar el cumplimiento de estos requisitos mediante declaración del proveedor. 310.9.1 LÁMPARAS DE INDUCCIÓN: Son lámparas de descarga de gas de mercurio sin cátodos ni filamentos, operadas a altas frecuencias, que tienen la particularidad de una larga vida. Las que tienen balasto incorporado no deben tener una vida útil inferior a 50.000 horas y las de balasto independiente no inferior a 80.000 horas, por lo que su uso es recomendado en lugares donde el reemplazo es difícil. La eficacia de estas fuentes no deberá ser menos a 60 lm/W, conservar no menos del 70% del flujo luminoso nominal al final de la vida útil y operar a frecuencias acordes con normas internacionales o de reconocimiento internacional. 310.9.2 DIODOS EMISORES DE LUZ (LED), OLED O ( LEP). Son fuentes lumínicas con tecnologías promisorias y gran dinámica de investigación. A la fecha se carece de normatividad técnica internacional o de reconocimiento internacional, que permita establecer requisitos específicos obligatorios para estas tecnologías, lo cual no implica que su uso este prohibido cuando el producto y su aplicación cumplen los requisitos generales de iluminación eficiente y segura establecidos en el presente reglamento. SECCIÓN 320 LUMINARIAS. Aplica a luminarias para aplicaciones fijas de iluminación tanto interior como exterior. Diseñadas para usar fuentes luminosas de cualquier tecnología. 320.1 Requisitos generales de producto. Toda luminaria para uso en alumbrado público, iluminación interior o en cualquier tipo de iluminación deberá cumplir los siguientes requisitos y demostrarlo mediante certificado de conformidad de producto, expedido por un organismo de certificación acreditado. Las luminarias de uso exclusivo en decoración, que no se podrán utilizar en iluminación general, no les aplica los requisitos fotométricos y los fabricantes o importadores, podrán demostrar el cumplimiento de los demás requisitos incluyendo los de rotulado, flamabilidad, rigidez dieléctrica, tensión de contacto, temperatura de conjunto eléctrico consideradas de seguridad, mediante una declaración del proveedor, para lo cual deberá contar con los soportes que permitan verificar el cumplimiento de tales requisitos con base en una norma técnica internacional o de reconocimiento internacional tal como las IEC 60598- 2-1, 60598-2-2, 60598-2-4. a. Ninguno de los elementos o partes de la luminaria deben presentar rebabas, puntos o bordes cortantes. b. En luminarias diseñadas para bombillas de vapor de sodio, el diseño del conjunto óptico debe limitar el aumento de tensión durante la operación normal de acuerdo con la Tabla 320.1.1.
- 56. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 54 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Luminarias de Sodio (W). Máximo aumento de tensión de la bombilla [V.]. 50 5 70 5 100 7 150 7 250 10 400 12 600 20 1.000 25 Tabla 320.1.1 Máximo aumento de tensión de la bombilla de sodio dentro de la luminaria. c. El tamaño de la carcasa debe garantizar que las temperaturas no lleguen a valores críticos en las partes importantes de la bombilla, tales como el punto de unión entre el bulbo y el casquillo que sobrepasen las temperaturas máximas de funcionamiento de los elementos que conforman la luminaria. d. En iluminación interior las luminarias embutidas o tipo bala deben tener en cuenta el confinamiento de su instalación y sus consecuencias de disipación térmica, deben rotularse con los tipos de fuente para las cuales están diseñadas, ya que temperaturas por encima de la recomendada por el fabricante de fuentes pueden llevar a caída de la eficacia luminosa, disminución de vida de la fuente y hasta el riesgo de incendio. e. Los componentes no metálicos de luminarias deben cumplir con el ensayo del hilo incandescente a 650º C tal como lo establece la norma IEC 60695, la norma NTC 2230 u otra norma equivalente. f. Las luminarias deben garantizar el grado de hermeticidad IP o su equivalente NEMA y la protección contra el impacto sean los requeridas para las exigencias de desempeño y factores de mantenimiento esperados, para cada instalación en particular. g. Toda luminaria debe acompañarse de los siguientes documentos fotométricos: Curva polar de intensidad luminosa, la matriz de intensidades referida a un tipo de coordenadas de acuerdo con el organismo internacional seleccionado, y diagrama polar para el plano de la curva de intensidad luminosa máxima. Tales documentos deberán ser certificados según norma internacional o de reconocimiento internacional tal como la IESNA LM63. El ángulo de inclinación del conjunto óptico de la luminaria para la elaboración de la matriz de intensidades debe ser 0º. En caso de existir reglaje del portabombilla se debe indicar la posición dentro del conjunto óptico de la luminaria al cual corresponde cada fotometría. Estos documentos deben ser los mismos que se usen para la certificación de producto. h. En el caso de las luminarias de uso exterior se debe indicar el valor de Flujo Hemisférico Superior (FHS), que se define como el porcentaje (%) de flujo luminoso emitido por el equipo de iluminación por encima del plano horizontal, e indica el nivel de contaminación lumínica que produce el equipo con un ángulo de inclinación de 0º. i. Los conjuntos eléctricos de las luminarias para lámparas o bombillas fluorescentes que se comercialicen o se usen en Colombia no podrán tener eficiencia menor a la establecida en la Tabla 320.1.1 La eficiencia del balasto se deberá medir como el cociente de la potencia de salida del balasto sobre la potencia de entrada, expresada en porcentaje. Niveles de eficiencia mínima permitida.Tipo de conjunto eléctrico de la luminaria. A los 6 meses de vigencia del RETILAP En 18 meses. En 36 meses. Electromagnético menor de 40 W. 75% 80% 85% Electromagnético mayor o igual a 40 W. 78% 82% 85% Electrónico. 85% 90% 92% Tabla 320 .1.1 Niveles de eficiencia mínima permitida en conjuntos eléctricos de luminarias para lámparas fluorescentes.
- 57. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 55 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 320.2 Requisitos eléctricos y mecánicos. Las luminarias deben cumplir los siguientes requisitos de tipo eléctrico y mecánico. a. El conjunto eléctrico de la luminaria constituido por balasto, condensador, arrancador, bornera de conexiones y, en los casos aplicables, fusibles, debe acoplarse en el interior del cuerpo de la luminaria y diseñarse para fácil montaje, inspección, limpieza, mantenimiento y reemplazo de sus elementos; para ello, todas las conexiones internas deben estar claramente identificadas con marcadores permanentes para cable. Para algunos proyectores y aplicaciones el conjunto eléctrico puede estar en un encerramiento remoto. b. El conjunto eléctrico debe cumplir con los requisitos de desempeño de las bombillas para la cual está diseñada la luminaria. c. Las conexiones eléctricas en las borneras y/o tornillos que se encuentren directamente en contacto con una conexión eléctrica (punto vivo) deben ser del tipo no ferroso o tener una protección contra la corrosión sin reducir la conductividad eléctrica. d. Los componentes eléctricos y su encerramiento deben ser adecuados para disipar el calor y soportar las temperaturas máximas de operación, la cual nunca deben superar los 90ºC. e. Las luminarias para bombillas de sodio alta presión con potencias superiores o iguales a 150 W, deben protegerse mediante la utilización de fusibles y portafusibles debidamente certificados6+ bajo RETIE o una norma técnica aplicable al producto. De éste requisito se exceptúan las luminarias que en el conjunto eléctrico usen balastos electrónicos que tengan incorporada protección de cortocircuito. f. Para las luminarias y proyectores usados en alumbrado de piscinas y fuentes de agua, la protección contra tensión de contacto debe ser Clase III de acuerdo con clasificación dada en norma NTC 2230 o normas equivalentes. g. Para luminarias usadas en ambientes e instalaciones especiales deben cumplir los requisitos establecidos en el RETIE para este tipo de instalación y la certificación de este tipo de luminarias se hará únicamente bajo los requerimientos de ese reglamento. h. El fabricante debe especificar y suministrar la información de la mayor potencia de las bombillas a usarse con la luminaria, así como la mayor temperatura de operación permisible. i. Las partes no metálicas de la luminaria que mantienen en posición partes eléctricas vivas susceptibles de incendio por cortocircuitos o sobre corrientes debe además cumplir con la resistencia a la llama mediante el ensayo de aplicación de la llama cónica, contemplado en las Normas IEC 60695, UL 94, NTC 2230 u otra norma equivalente. j. Las luminarias y proyectores, incluidas las de alumbrado público, con requisito protección contra tensión de contacto Clase I, deben estar provistos, en su interior, de un terminal adecuado en contacto con el cuerpo de la luminaria para permitir su conexión a tierra, en forma tal que las partes conductoras accesibles no se vuelvan peligrosas en caso de falla del aislamiento básico. k. Las carcasas de los aparatos de alumbrado, deben tener un espacio amplio para empalmes y conexiones y para la instalación de dispositivos, si los hay. l. Los aparatos de alumbrado, portabombillas y bombillas no deben tener partes energizadas expuestas normalmente al contacto. Se exceptúan los portabombillas de tipo pinza que se instalen como mínimo a 2,40 m sobre el piso, que tengan sus terminales expuestos. m. Los cables de conexión a la fuente de alimentación eléctrica deberán tener los calibres y aislamientos apropiados para el tipo de carga, tensión y temperatura, en ningún caso podrán ser de calibre inferior a 20 AWG
- 58. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 56 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 320.3 Requisitos particulares de luminarias para alumbrado público. Las luminarias alumbrado público, además de los requisitos de los numerales 320.1.1 y 320.1.2 que les aplique, deben cumplir los siguientes requisitos: a. Eficiencia luminosa: Las luminarias y proyectores deben tener un conjunto óptico con una eficiencia de transferencia del flujo luminoso emitido por la fuente de por lo menos el 60%. b. Los reflectores deben presentar un coeficiente de reflexión superior al 85 %, no deben ser pintados o esmaltados, ni planos. c. Los refractores deben presentar una superficie externa tal que en ningún caso contribuya a favorecer la acumulación de sedimentos y partículas y con esto los costos de mantenimiento. d. El refractor debe presentar las mejores características ópticas y ser adecuado para intemperie, resistente a cambios bruscos de temperatura, a altas temperaturas durante períodos prolongados (cristalización, rompimiento y amarillamiento). e. Los refractores deben ser de alta resistencia al impacto y contar con protección contra radiación ultravioleta. UV. En sistemas de alumbrado público no se podrán usar refractores o difusores ni protectores en acrílico. Este requisito también aplica a luminarias de usos distintos al alumbrado público que se requieran instalara en espacios sometidos a radiación solar directa. f. Las luminarias con potencias superiores a 100 W requieren que el portabombillas esté ensamblado dentro de un dispositivo de reglaje, con posiciones bien definidas, que permita graduar la colocación de la bombilla dentro del conjunto óptico. El elemento que se utilice para establecer las posiciones del reglaje debe estar claramente identificado señalando los puntos específicos en el sentido que corresponda, al igual que asegurando su maniobrabilidad en sentido vertical, horizontal ó en ambos. y fijación una vez se determina la posición requerida. g. Las luminarias con reglaje debe tener fotometría para las diferentes posiciones de la bombilla dentro del conjunto óptico h. En las luminarias y proyectores para alumbrado público la protección contra tensión de contacto debe ser Clase I de acuerdo con clasificación dada en la Norma NTC 2230. n. El conjunto óptico y el conjunto eléctrico de luminarias usadas en alumbrado público, deben tener hermeticidad (gado IP ) y protección contra impacto, no inferior a los valores establecidos en la tabla 320.1.3 , el grado IP puede ser reemplazado por su equivalente NEMA : Hermeticidad Grado (IP ) Protección contra Impacto Grados (IK) Tipo de área a iluminar Conjunto óptico Conjunto eléctrico Conjunto óptico Lugares con niveles de contaminación de categorías 1 ó 2, establecidos en el Capítulo 7, o para municipios hasta de cien mil habitantes en el casco urbano 54 43 08 Lugares con alta contaminación o cabeceras municipales de más de 100.000 habitantes 65 43 08 Túneles 66 65 08 Tabla 320.1.3 Grados de hermeticidad (IP) y resistencia al impacto (IK) i. Para proyectos de alumbrado público ubicados en zonas de alta exposición al vandalismo, se podrán diseñar y proponer sistemas resistentes al vandalismo, tales como: tornillos, soldaduras, cinta bandit, candados, entre otros. j. Las luminarias de alumbrado público deben se compatibles con las disposiciones de mobiliario urbano y armonizar con el ambiente del sitio de instalación en cada municipio, sin desmejorar la eficiencia de las instalaciones de alumbrado público
- 59. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 57 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público En las luminarias para alumbrado público, el municipio o el operador del servicio podrá solicitar que le graben en la carcasa en alto o bajo relieve, con letra imprenta de por lo menos 11 mm, la leyenda que indique el nombre del municipio, distrito u operador donde se instalarán los equipos. Productos marcados con el nombre del municipio, distrito u operador del servicio, no podrá ser comercializada para usuarios distintos, al menos que tenga el permiso de quien aparezca en la marcación, quien tenga conocimiento del hecho deberá informar a quien aparezca en la marcación, quien deben informar del hecho a las autoridades competentes para el control y vigilancia del presente reglamento. 320.4 Marcación: Todas las luminarias deberán ir marcadas en forma legible, durable e indeleble en impreso o marcación láser e incluir la siguiente información que le aplique: Para luminarias de alumbrado interior Marca de fábrica. Mes y año de fabricación o Código del fabricante. Potencia. Grado IP o equivalente NEMA si es mayor o igual a 44 Tensiones de conexión Tipo de fuente luminosa Para luminarias de alumbrado público y exterior en una placa metálica exterior de fácil visualización. Marca de fábrica. Mes y año de fabricación o Código del fabricante. Potencia. IP o equivalente NEMA para conjunto óptico Modelo y referencia IP o equivalente NEMA para conjunto elétrico. Tensiones de conexión. IK del Refractor ó cubierta. Tipo de fuente luminosa La información técnica que debe ir grabada en cada uno de los elementos que conforman el conjunto eléctrico, se relacionan en las especificaciones de cada componente. 320.4 Pruebas y ensayos. Las luminarias deben ser sometidas a los siguientes ensayos, para lo cual se utilizarán las normas técnicas referidas o su equivalente en normas internacionales o de reconocimiento internacional aplicables a este tipo de productos. a. Fotometría. b. Revestimiento anodizado de los reflectores, para luminarias de uso exterior. (Espesor mínimo de 5 micras en las superficies lisas y planas y la prueba de continuidad con bombilla incandescente) c. Resistencia mecánica (energía de impacto y compresión). d. Ensayo de temperatura (Calentamiento), cuando aplique. e. Protección Ultravioleta. (será exigible únicamente a luminarias expuestas a la luz solar directa en la medida que se tengan laboratorios para su realización) f. Resistencia de aislamiento y rigidez dieléctrica. g. Incremento de tensión en bornes de la bombilla en luminarias con bombillas de sodio. h. Resistencia al fuego para partes no metálicas.. i. Vibración y adherencia de la pintura, para luminarias de uso exterior o alumbrado público. j. En luminarias para alumbrado público, ensayos de los balastos, en laboratorio acreditado o reconocido.
- 60. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 58 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público k. En luminarias para alumbrado público, ensayos para verificación del grado de hermeticidad IP o su equivalente NEMA y el grado de protección contra el impacto IK, en laboratorio acreditado o reconocido. 320.5 Requisitos generales de instalación. Todas las luminarias deberán instalarse cumpliendo los siguientes requisitos que les apliquen. a. Los aparatos de alumbrado montados a nivel de la superficie o empotrados deben ser instalados de modo que materiales combustibles adyacentes no estén expuestos a temperaturas superiores a 90°C. b. El calentamiento excesivo en luminarias embutidas o tipo bala son la causa de muchos incendios en edificaciones y la perdida de vida útil de la fuente, por ello no solo es importante determinar su temperatura de funcionamiento desde el punto de vista de sus componentes, sino desde el punto de seguridad previniendo posibles incendios. c. Cuando las luminarias fluorescentes estén instaladas en interiores, los balastos deben llevar protección térmica integral. Se exceptúan las luminarias fluorescentes que utilicen bombillas tubulares lineales con balastos de reactancia sencilla, los balastos para uso en luminarias indicadoras de salida e identificadas para ello, y las luces indicadoras de salida que se encienden únicamente en caso de emergencia. d. Las luminarias de bombillas de descarga de alta intensidad que se instalen empotradas, deben estar protegidas térmicamente y estar así identificadas. Cuando estas luminarias están operadas por un balasto a distancia, tanto si están empotrados como si no lo están, el balasto también debe estar térmicamente protegido. Se exceptúan las luminarias de bombillas de descarga de alta intensidad empotradas, identificadas para ese uso e instaladas en concreto vertido. La protección térmica que se exige en el Artículo 410-73 de la NTC 2050 se puede lograr por medios distintos a protectores térmicos. e. Los aparatos de alumbrado montados a nivel de la superficie o empotrados las cubiertas metálicas deben estar protegidas contra la corrosión y ser de un espesor no menor a 0,759 mm (22 MSG). Se permite que la cubierta del compartimiento del alambrado sea de material más delgado, siempre y cuando esté instalada dentro de la cubierta de 0,759 mm (22 MSG) y no sirva de soporte a componentes portadores de corriente de la instalación. f. La luminaria o proyector debe tener la siguiente protección de los conductores y los aislamientos del alambrado de las luminarias: ⇒ Los conductores deben estar bien sujetos de modo que no se produzcan cortaduras ni abrasión del aislamiento. ⇒ Cuando los conductores pasen a través de metales se debe proteger su aislamiento contra la abrasión. ⇒ En los brazos o mangos de los aparatos de alumbrado no debe haber empalmes o conexiones. ⇒ Los conductores se deben instalar de modo que el peso del aparato de alumbrado o sus partes móviles no los someta a tensión mecánica. Normas utilizadas para los ensayos. Para la verificación de los requisitos establecidos se podrán utilizar normas NTC, normas internacionales o de reconocimiento internacional, tales como: NTC. 900 Código de alumbrado público. NTC. 1156 Productos metálicos y recubrimientos. Ensayos cámara salina. NTC. 2230 Electrotecnia Luminarias. NTC. 2243 Bombillas de vapor de sodio a alta presión.
- 61. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 59 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público NTC. 3279 Grados de protección dado por encerramiento de equipo eléctrico [Grados IP]. IEC. 60529 Degree of protection by enclosures [IP Code]. IEC. 60598 1-2-3 Luminaries for road and street lighting. Particular requirements. EN. 50102 Grados de protección proporcionados por las envolventes de materiales eléctricos contra los impactos mecánicos externos (código IK ). UL 1598 PARÁGRAFO. Para las luminarias de iluminación decorativa, luminarias denominadas lámparas de mesa, lámparas de pie y luminarias para lámparas eléctricas portátiles, no les serán exigibles los documentos fotométricos, pero deberán demostrar mediante certificado de producto el cumplimiento de normas técnicas de seguridad contra riesgo de origen eléctrico y térmico, bajo una norma técnica que le aplique, y la conformidad con el presente reglamento la podrán demostrar mediante declaración del proveedor. Para este propósito los elementos utilizados en su construcción tales como cables, clavijas portalámparas, interruptores y demás que puedan estar en contacto con partes energizadas, deben cumplir con RETIE o normas técnicas internacionales, de reconocimiento internacional o NTC para dichos producto. En todo caso, estos productos no se podrán utilizar para sistemas de iluminación general. SECCIÓN 321 PROYECTORES. Los proyectores deberán cumplir los requisitos de las luminarias (sección 320) que les apliquen y los siguientes: a. Para los documentos fotométricos de proyectores, se utilizará el sistema de coordenadas rectangulares. b. El sistema de fijación de los proyectores debe contar con elementos de graduación vertical y horizontal, que permiten una orientación y fijación adecuada a las condiciones del espacio y a los requerimientos fotométricos de la aplicación específica. c. Adicionalmente, se debe explicar el manejo del reglaje en las diferentes posiciones, en relación con el comportamiento fotométrico, para satisfacer los requerimientos establecidos en el diseño. SECCIÓN 330 BALASTOS. 330.1 Requisitos generales de los balastos. Los balastos deben cumplir los siguientes requisitos y demostrarlo mediante certificado de producto. a. Factor de potencia: Es la relación entre la potencia de entrada a la luminaria (potencia suministrada a la bombilla más la potencia consumida por el propio conjunto eléctrico) y el producto de la tensión por la corriente de entrada. A partir de la entrada en vigencia del presente reglamento, no se permitirá la comercialización y uso de conjunto eléctrico de luminarias con factor de potencia inferior a 0,9. b. El Factor de cresta6 debe medirse, analizando la corriente de la bombilla y su valor deberá ser inferior o igual a los definidos en la Tabla 330.1 a. 6 Es la relación que existe entre el valor pico y el valor eficaz (rms) de la onda de corriente de la bombilla. Es la característica del balasto más estrechamente relacionada con la duración de bombilla. El factor de cresta de una onda sinusoidal perfecta es 1,4; a medida que este factor aumenta en la onda de corriente de la bombilla, la calidad del balasto es menor
- 62. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 60 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Tipo de bombilla. Factor de cresta máximo. Fluorescentes. 1,7 Fluorescente Slim line 1,85 Vapor de mercurio alta presión. 1,8 Vapor de sodio baja presión. 1,6 Vapor de halogenuros metálicos. 1,8 Vapor de sodio alta presión. 1,8 Tabla 330.1 a Máximo factor de cresta admitido para un balasto, según los tipos de bombilla. Para evaluar la capacidad de regulación7 del balasto, se deben medir las potencias de la bombilla a la tensión mínima, a la tensión nominal y a la máxima permisible según su diseño. Después se relacionan de la siguiente forma: c. Ruido: Generado por vibración que se produce en las láminas del núcleo, por el campo magnético y sus variaciones. El nivel de ruido, en principio, dependerá de la forma de construcción y de la calidad del balasto, sin embargo, también influirá el sistema de fijación de éste a la luminaria. En un plazo no mayor de 2 años se deberá establecer la normatividad técnica aplicable al caso. d. Cuando las luminarias fluorescentes estén instaladas en interiores, los balastos deben llevar protección térmica integral, conforme al literal “e” de la parte “P” del Artículo 410-73 de la NTC 2050. e. Eficiencia de balasto: no podrá ser inferior a las establecidas en el literal i del numeral 320.1. f. Marcación: Los balastos deben tener un rotulado legible y durable de identificación, con la siguiente información: Potencia nominal. W Diagrama de conexiones. Tensiones de conexión. V Temperatura nominal máxima de operación TW ____°C. Corriente de entrada. A Marca de fábrica. Tensión de bombilla. V Modelo y referencia. Factor de Eficacia de Balasto. Mes y año de fabricación o código del fabricante Identificación de terminales. Tipo de bombilla. Los balastos deberá cumplir con los requisitos de porte de etiqueta e información que se establezcan en el Reglamento Técnico de Etiquetado – RTE, que se expida en cumplimiento del artículo 2º del Decreto 2501 de 2007. La información adicional que se requiera para la adecuada escogencia del balasto deberá ser suministrada por el fabricante en fichas técnicas de público conocimiento. 330. 2 REQUISITOS PARTICULARES DE BALASTOS ELECTROMAGNÉTICOS. g. Todos los balastos electromagnéticos deben tener rotulado el valor de tw para balasto reactor o clase térmica para los CWA o HX es decir, la temperatura de operación nominal máxima del bobinado o temperatura máxima hasta la cual se garantiza el funcionamiento nominal del balasto. Esta temperatura no debe ser sobrepasada para asegurar el cumplimiento de la vida útil del balasto. 7 Regulación de potencia: Es la habilidad que tiene el balasto para controlar la potencia de la bombilla, con los cambios de tensión que se presentan en la línea de alimentación Potencia de la bombilla (a tensión de línea mínima. - Regulación. =(1 - Potencia de la bombilla (a tensión de línea nominal). ) X 100 [%]. Potencia de la bombilla (a tensión de línea máxima. + Regulación. = ( Potencia de la bombilla (a tensión de línea nominal. -1) X 100 [%]
- 63. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 61 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público h. Para balastos electromagnéticos de lámparas fluorescentes el tw mínimo debe ser de 120 °C y en balastos electromagnéticos para bombillas de descarga de alta intensidad (HID) el tw mínimo debe ser de 130 °C. i. El alambre esmaltado de la bobina debe poder soportar la temperatura máxima de trabajo para la cual ha sido diseñado el balasto, según norma internacional IEC 61347 -2-9 o equivalentes. j. El fabricante especificará las condiciones de garantía de la vida útil del balasto. k. Aislamiento Eléctrico: Desde el punto de vista de aislamiento, las bobinas de los balastos deben presentar una resistencia de aislamiento no menor de 2 megohmios entre el devanado y el núcleo o la cubierta metálica exterior y deben poder soportar una tensión de ensayo no menor a dos veces la tensión de trabajo más alta para la cual está diseñado, más 1.000. En cumplimiento del Decreto 3450 de 2008 el Ministerio de Minas y Energía podrá prohibir el uso de balastos electromagnéticos para lámparas fluorescente, en los mismos tiempos y condiciones que se den para la Comunidad Europea o Norteamérica. 330.3 REQUISITOS PARTICULARES PARA BALASTOS ELECTRÓNICOS. Los balastos electrónicos en comparación con los electromagnéticos presentan ventajas como: menores pérdidas, pueden aumentar la vida útil de la lámpara; poseen encendido instantáneo, alto factor de potencia y filtros de entrada que limitan y mantienen el nivel de armónicos. 330.3.1 Requisitos de producto. Los balastos electrónicos adicionalmente a los requisitos de los numerales 330.1. que les apliquen deben cumplir con los siguientes requisitos: a. El factor de balasto debe ser mayor o igual al estipulado en la Tabla 330.1 b. Para balastos electrónicos dimerizables o atenuables se tomará en cuenta su máximo factor de balasto. b. La contaminación por distorsión armónica total de corriente no debe ser mayor al 32% (THD ≤ 32%), medidas a tensión de línea nominal. c. Los balastos electrónicos deben disponer de filtros u otros métodos para reducir la radiointerferencia, acorde con normas internacionales, de reconocimiento internacional o NTC. Este requisito no hace referencia a Compatibilidad Electromagnética (CEM) y se podrá demostrar mediante declaración de proveedor, especificando que en el diseño y construcción se consideró y aplico este requisito. d. Los balastos electrónicos para fuentes fluorescentes lineales T5, excepto los de arranque instantáneo, deben cumplir con protección de fin de vida de la bombilla de conformidad con normas tales como ANSI C82.11, y protección contra variaciones transitorias de tensión, conforme a normas tales como ANSI 62.41 u otras equivalentes. Normas para los ensayos. Para la verificación de los requisitos establecidos de balastos, tanto electromagnéticos como electrónicos se podrán utilizar normas NTC, normas internacionales o de reconocimiento internacional, tales como: IEC. 61347 Requerimientos para balastos electrónicos de lámparas fluorescentes. UL 935 Balastos para tubos fluorescentes. ANSI C82-11 Balastos electrónicos para lámparas fluorescentes ANSI C 82-4 Balastos para lámparas de alta intensidad de descarga y de baja presión de sodio. ANSI C62.41 Protección Para Transitorios Categoría A
- 64. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 62 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 330.4 BALASTOS PARA LÁMPARAS DE DESCARGA DE ALTA INTENSIDAD (HID). Los balastos para las bombillas de sodio, además de los requisitos de los numerales 330.1, 330.2 y 330.3 que les aplique, deben cumplir con los siguientes requisitos: a. Rangos de regulación de potencia: ⇒ Los balastos tipo reactor deben garantizar que variaciones de tensión de entrada (tensión de red) entre ± 5%, generen como máximo una variación del ± 12% en la potencia nominal suministrada a la bombilla de sodio o mercurio y máximo ± 15% para lámparas Metal Halide, Ver ANSI C 82-4. ⇒ Los balastos tipo CWA deben garantizar que variaciones de tensión de entrada (tensión de red) entre ± 10% generen como máximo una variación del ± 5% en la potencia nominal suministrada a la bombilla. b. Las curvas características de los balastos para las bombillas de sodio alta presión deben cumplir con los trapezoides de funcionamiento de la bombilla definidos en norma técnica con la cual se prueban los parámetros eléctricos de la lámpara bien, la cual debe ser internacional como la IEC 60662, de reconocimiento internacional o NTC 2243. c. Durante la vida de la bombilla, la curva de la característica típica del balasto debe estar dentro de los límites especificados por el trapezoide, para la tensión y potencia de la bombilla. Por lo tanto, el fabricante o comercializador del balasto debe poner a disposición del usuario, las curvas del comportamiento del balasto dentro del trapecio definido para la potencia de bombilla. No aplica para la potencia reducida de los balastos doble potencia. d. Sostenimiento del arco en las bombillas HID con disminución de la tensión de la red: El balasto debe mantener la bombilla en operación, con disminuciones repentinas de la tensión de la red, con duración inferior a 4 segundos e. Los balastos tipo CWA (Constant Wattage Autotransformer) para bombillas de sodio sólo se podrán usar cuando las variaciones de tensiones de la red de alimentación superen los valores de operación para el balasto tipo reactor la cual esta definida en ±5% de la tensión nominal. f. Las tensiones de bombilla de sodio de alta presión que se podrán comercializar en el país y las máximas perdidas permitidas en los balastos son las establecidas en la Tabla 330.4 Bombilla de sodio. Tensión [V] de bombilla. Pérdidas Máximas [W] balastos reactor Pérdidas Máximas [W] balastos CWA 50 W 90 10 70 W 90 11 100 W 100 15 150 W 100 19 40 250 W 100 29 45 400 W 100 40 70 600 W Según ficha técnica 60 100 1.000 W 250 100 119 Tabla 330.4 Pérdidas máximas aceptadas en los balastos para bombillas de sodio
- 65. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 63 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Normas para los ensayos. Para la verificación de los requisitos establecidos se podrán utilizar normas NTC, normas internacionales o de reconocimiento internacional, tales como: ANSI. C 82.4 Ballasts for high intensity discharge and low pressure sodium lamps. ANSI. C 82.6 Reference ballasts for high intensity discharge lamps methods of measurement. ANSI C 8211 American National Standard for High Frequency Fluorescent Lamp Ballast.. IEC. 60922 Ballasts for discharge lamps (excluding tubular fluorescent lamps). General and safety requirements IEC. 60923 Ballasts for discharge lamps (excluding tubular fluorescent lamps). Performance requirements NTC. 2117 Balastos para bombillas de descarga de alta intensidad. Especificaciones. NTC. 2118 Balastos para bombillas de descarga de alta intensidad. Ensayos. NTC. 3657 Pérdidas máximas en balastos, para bombillas de descarga de alta intensidad. NTC. 4545 Métodos de ensayo para la medición de pérdidas de potencia en balastos. UL 1029 Ballasts for high intensity discharge lamps SECCIÓN 340 ARRANCADORES PARA LÁMPARAS DE DESCARGA EN GAS. 340.1. ARRANCADORES PARA LÁMPARAS DISTINTAS A LAS DE SODIO. Deben ser encapsulados, cumplir con normas internacionales, tales como IEC 60926 e IEC 60927, normas de reconocimiento internacional o NTC como las NTC 3200-1, NTC 3200-2 y demostrarlo mediante certificado de producto. 340.2 ARRANCADORES PARA BOMBILLAS DE SODIO. Deben cumplir: los siguientes requisitos: a. Deben ser del tipo encapsulado en un material auto extinguible probado de acuerdo con la norma Internacional como la IEC60695-2-1, o su reemplazo, de reconocimiento internacional o NTC 3200-1 b. Las partes externas de material aislante que proveen protección contra choque eléctrico deben ser sometidas al ensayo de filamento incandescente a 650 °C durante 30 s. acuerdo con la norma IEC 60695.Cualquier llama o incandescencia del espécimen se extinguirá dentro de los 30 s después de retirar la punta del filamento y cualquier llama que caiga no encenderá una pieza de 5 capas de papel de seda especificado en el numeral 6.8.6. de la norma ISO 4046, extendido horizontalmente, 200 mm ± 5 mm debajo del prototipo bajo ensayo. c. Las partes de material aislante que mantienen en posición las partes vivas deben someterse al ensayo del quemador de aguja según la norma IEC 60695, teniendo en cuenta que el elemento de prueba es un arrancador completo. Si es necesario retirar ciertas partes del arrancador para realizar el ensayo, se debe vigilar que las condiciones de ensayo no se alejen de manera significativa de aquellas que existen en uso normal. La llama de ensayo se aplica en el centro de la superficie sometida a ensayo. La duración de aplicación es 10 s. Cualquier llama auto sostenida debe extinguirse durante los 30 s siguientes a la retirada de la llama de ensayo y ninguna gota debe inflamar un trozo de papel de seda especificado en el numeral 6.86 de la norma ISO 4046 e instalado horizontalmente a 200 mm por debajo del espécimen bajo ensayo. d. No deben tener restricción alguna con respecto a su posición de operación. e. Deben estar diseñados para soportar temperaturas desde –10°C hasta +90°C sin que se afecte su normal funcionamiento. f. Los terminales deben ser cables de por lo menos 20 cm de largo, con aislamiento para mínimo 105°C y 600 V. Deben ser diseñados de forma que se garantice una buena conexión eléctrica y que
- 66. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 64 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público además sean mecánicamente seguros. Se aceptan terminales tipo bornera, siempre que las conexiones sean seguras. g. El arrancador debe tener claramente identificados y de manera permanente sus terminales de conexión. h. Deben presentar una resistencia de aislamiento no menor de 2 MΩ. i. Deben soportar una tensión de 2 Vn + 1.000 V, entre terminales y carcasa durante un (1) minuto.. j. Se podrán utilizar arrancadores tipo superposición o serie, paralelo, impulsador o semiparalelo; no obstante se prefiere el uso de arrancadores que, posean un sistema de parada automática del tren de pulsos para que en condición de daño de la bombilla o, ausencia de ella, no proveen pulsos de alta tensión hacia el balasto El pulso generado por el arrancador, debe tener la energía necesaria para garantizar: ⇒ Un arranque rápido y confiable de la bombilla. ⇒ Un correcto encendido de las bombillas en el encendido en frío y reencendido en caliente. ⇒ Para garantizar el arranque cuando se utilizan bombillas halogenuros metálicos, se deben identificar las características particulares de la bombilla, puesto que para la línea europea, éstas varían de un fabricante a otro para la misma referencia de potencia. Para la práctica americana, en algunas bombillas de halogenuro metálico de nueva tecnología se requiere de arrancador. Marcación Los arrancadores deben tener un rotulado legible y durable de identificación, con la siguiente información: Potencia. Marca de fábrica. Tensiones de bombilla. Modelo y referencia. Frecuencia. Mes y año de fabricación o código del fabricante. Identificación de terminales. Corriente máxima (arrancadores de superposición) Diagrama de conexiones. Capacitancia de carga( picofaradios) Temperatura máxima de operación. Normas utilizadas para los ensayos. Para la verificación de los requisitos establecidos se podrán utilizar normas NTC, normas internacionales o de reconocimiento internacional, tales como: IEC. 60926 Starting devices (other than glow starters). General and safety requirements. IEC. 60927 Starting devices (other than glow starters). Performance requirements. NTC. 3200-1 3200-2 Arrancadores para bombillas de sodio alta presión. SECCIÓN 350 CONDENSADORES PARA CONJUNTO ELÉCTRICO DE LÁMPARAS DE DESCARGA EN GAS. 350.1 Requisitos de producto: Los condensadores utilizados en el conjunto eléctrico para lámparas de descarga de gas deben cumplir los siguientes requisitos: a. El condensador debe mantener una alta estabilidad de su capacitancia ante la ocurrencia de sobretensiones, debe soportar picos de sobretensión hasta 2,15 (no auto-regenerados) ó 2,0 (auto- regenerados) veces su tensión nominal aplicada entre terminales durante 60 segundos, sin sufrir daños. b. Igualmente, el condensador debe soportar durante 60 segundos, entre terminales unidos y carcasa, una tensión de 2.000 V (eficaces) para condensadores con tensión nominal hasta 250 V y 2.500 V (eficaces) para condensadores de tensión nominal mayor a 250 V.
- 67. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 65 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público c. El condensador utilizado en alumbrado público debe ser del tipo seco o aislado en aceite (no PCB) y debe tener una tolerancia en el valor de su capacitancia, de ± 3% para balastos CWA y hasta ± 5% para balastos tipo reactor d. El cambio del valor de capacitancia con variaciones de temperatura entre 20ºC y Tmin, y, 20ºC y Tmax debe estar dentro del rango de ±5%. Las tolerancias de temperatura serán de ±3ºC para Tmin y de ±2ºC para el resto de temperaturas.” “Las temperatura mínima debe ser menor o igual a 0ºC y la máxima mayor o igual a 90ºC. e. El tangente de ángulo de pérdidas o factor de disipación no debe exceder el 1% medido a una frecuencia de 1kHz con una temperatura de 23ºC. f. Los condensadores deben ser aptos para trabajar durante períodos prolongados a una tensión que no exceda el 110% de su tensión nominal, dentro de las temperaturas admisibles, este requisito de vida útil debrá ser evaluado conforme a la norma IEC 61049 u otra norma equivalente. g. Los condensadores deben tener internamente una resistencia de descarga entre terminales, que garanticen una tensión en bornes del condensador de 50 voltios o menos, después de un (1) minuto de haber desconectado la fuente de alimentación. k. Las partes externas de material aislante que proveen protección contra choque eléctrico deben ser sometidas al ensayo de filamento incandescente a 650 °C durante 30 s. acuerdo con la norma IEC 60695. Cualquier llama o incandescencia del espécimen se extinguirá dentro de los 30 s después de retirar la punta del filamento y cualquier llama que caiga no encenderá una pieza de 5 capas de papel de seda especificado en el numeral 6.8.6. de la norma ISO 4046, extendido horizontalmente, 200 mm ± 5 mm debajo del prototipo bajo ensayo. h. Las partes de material aislante que mantienen en posición las partes vivas deben someterse al ensayo del quemador de aguja según la norma IEC 60695, teniendo en cuenta que el elemento de prueba es un arrancador completo. La llama de ensayo se aplica en el centro de la superficie sometida a ensayo durante 10 s. Cualquier llama auto sostenida debe extinguirse durante los 30 s siguientes a la retirada de la llama de ensayo y ninguna gota debe inflamar un trozo de papel de seda especificado en el numeral 6.86 de la norma ISO 4046 e instalado horizontalmente a 200 mm por debajo del espécimen bajo ensayo i. Los condensadores que poseen terminales para su conexión, deben soportar un torque de 0,34 N-m y una fuerza de compresión axial y tensión de halado de 20 N, sin sufrir daño. j. Marcación. Los condensadores deben tener un rotulado legible y durable de identificación, con la siguiente información: Capacitancia. Temperatura mínima de operación Tolerancia. Marca de fábrica. Tensión. Modelo y referencia. Frecuencia. Mes y año de fabricación. Temperatura máxima de operación. Adicionalmente, la marcación de los condensadores debe contener los símbolos que se explican a continuación: • Cuando sea instalada una resistencia de descarga, el símbolo • Cuando sea instalado un fusible, el símbolo • Si el condensador es auto-regenerable, el símbolo k. Si un condensador no auto-regenerable se destina exclusivamente para funcionar en serie, el símbolo
- 68. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 66 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Normas utilizadas para los ensayos. Para la verificación de los requisitos establecidos se podrán utilizar normas internacionales, de reconocimiento internacional o normas NTC, tales como: IEC. 61048 Capacitors for use in tubular fluorescent and other discharge lamp circuits. Performance requirements". IEC. 61049 Capacitors for use in tubular fluorescent and other discharge lamp circuits. General and safety requirements". NTC. 2134-1 Condensadores fijos para aplicación de corriente alterna. Requisitos de funcionamiento NTC. 2134-2 Condensadores fijos para aplicación de corriente alterna. Requisitos generales y de seguridad SECCIÓN 360 PORTABOMBILLAS O PORTALÁMPARAS. 360.1. PORTALÁMPARAS DE FUENTE INCANDESCENTES O FLUORESCENTES COMPACTAS CON BALASTO INTEGRADO. a. El portabombillas para lámparas incandescentes o fluorescentes compactas con balasto integrado de uso en iluminación doméstica o similar debe ser de camisa roscada del tipo E 27 y cumplir las dimensiones y tolerancias de la norma IEC60061. b. Las partes externas de material aislante no cerámico que proveen protección contra choque eléctrico deben ser sometidas a la prueba de hilo incandescente a 650 °C durante 30 s.,. Cualquier llama o incandescencia del espécimen se extinguirá dentro de los 30 s después de retirar el filamento y cualquier llama que caiga no encenderá una pieza de 5 capas de papel de seda especificado en el numeral 6.8.6. de la norma ISO 4046, extendido horizontalmente, 200 mm ± 5 mm debajo del prototipo bajo ensayo c. Las partes de material aislante que mantienen en posición las partes vivas deben someterse al ensayo del quemador de aguja según la norma IEC 695-2-1. Si es necesario retirar ciertas partes del portalámparas para realizar el ensayo, se debe vigilar que las condiciones de ensayo no se alejen de manera significativa de aquellas que existen en uso normal d. Los portabombillas deben tener una resistencia mecánica para soportar una torsión de por lo menos 2,26 N, debida a la inserción de la bombilla y el material no conductor debe ser autoextinguible demostrado mediante la prueba de hilo incandescente a 650 ºC durante 30 segundos, sin que se mantenga la llama, cuando se retire el hilo caliente. e. El casquillo y el contacto central del portabombilla y las demás partes conductoras de corriente, deben ser de un material no ferroso y resistente a la corrosión. Figura 360.1. Posición de la camisa roscada del portabombilla [mm 360.2 SOCKETS Y OTROS PORTALÁMPARAS DISTINTOS A LOS TIPO EDISON . Los sockets para lámparas fluorescentes o para otras fuentes, distintos a los tipo Edison, deberán cumplir con una norma técnica de producto de tipo internacional, reconocimiento internacional o NTC que le aplique y demostrarlo mediante certificado. En todo caso en el proceso de certificación se deben
- 69. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 67 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público realizar pruebas como las de incandescencia, retardo a la llama, distancia entre pines de acuerdo con la tensión eléctrica de operación, esfuerzos mecánicos para la conexión o desconexión de la fuente. 360.3 PORTALÁMPARAS PARA ALUMBRADO PÚBLICO. 360.3.1 Requisitos de producto. Los portalámparas para alumbrado público deben cumplir los siguientes requisitos: a. Los portabombillas o portalámparas para HID utilizados en luminarias deberán contar con rosca tipo Edison iridizada o niquelada, según Norma ASTM B-88. Deberá ser apropiado para roscar un casquillo tipo E27,tipo Mogul (E39) o tipo E 40. b. El material utilizado para su producción y recubrimiento puede ser de níquel bicromatizado. No se aceptan portalámpara cadmiados. c. En las luminarias de sodio de 150 W a 1.000 W sodio, la fijación del portabombilla debe permitir ajuste y graduación –bien sea en sentido vertical, horizontal ó en ambos-, sin que la bombilla quede sometida a vibración, al menos para tres posiciones (reglaje). En las luminarias de sodio 100 W el reglaje del portalámpara es opcional. En cualquier caso, la posición de la bombilla con respecto al reflector, de acuerdo con el reglaje, debe estar determinada y ajustada por el Fabricante en cumplimiento de los parámetros del diseño particular. d. Este soporte debe poseer un sistema de marcación que permita conocer la posición de la bombilla y reproducir a voluntad la distribución garantizada. Adicionalmente, se debe explicar el manejo del reglaje en las diferentes posiciones, en relación con el comportamiento fotométrico de la luminaria, para satisfacer los requerimientos establecidos en el diseño. Igualmente, el elemento de soporte del portabombilla debe ser suficientemente seguro para impedir desajustes o descalibración de la posición de la bombilla debido a los movimientos y vibración a que está sometida durante el transporte, montaje y operación. e. Los bornes para sujeción del cable deben permitir la fijación de cables siliconados aislados hasta 14 AWG, 200 °C y 600 V. El contacto central del portabombilla debe estar conectado al conductor que suministra el pulso de tensión del arrancador y debe estar sometido a presión. f. El portalámpara debe estar diseñado, para que cumpla con los ensayos de calentamiento y nivel de aislamiento especificados en la norma NTC 2230 y los requisitos de la NTC 1470 o normas internacionales equivalentes. Así mismo, deberá cumplir con los requisitos de seguridad respecto a la tensión de encendido, junto con las distancias mínimas de partes activas, por aire y por la superficie (Norma IEC 60598, equivalente a la EN 60598-1) g. La base que contiene los elementos metálicos de contacto deberá ser fabricada en materiales aislantes eléctricos y resistentes al calor, de superficie homogénea, libre de porosidades y agrietamiento, aislada para una tensión nominal de 600 V y que evite el contacto con el casquillo de la bombilla. h. Toda la tornillería y elementos metálicos complementarios deberán ser protegidos mediante un proceso de baño electrolítico. i. La especificación del pulso de prueba que soporta el portabombillas para bombillas de vapor de sodio alta presión (según UL- Listed E 13 402), debe indicarse mediante marcación indeleble en parte exterior de su cerámica. Los valores del pulso deben ser 2,5 kV para E27 y 5kV para MOGUL o E39. j. El portalámpara deberá soportar pulsos provenientes del arrancador sin ningún desperfecto.
- 70. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 68 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público SECCIÓN 370 FOTOCONTROLES PARA ALUMBRADO PÚBLICO. 370.1 Requisitos de producto. Los fotocontroles deben cumplir los siguientes requisitos: a. La base tripolar para montar el fotocontrol deberá cumplir con las especificaciones señaladas a continuación adaptadas de la normas ANSI C136-10, NTC 2470 “Dispositivos de fotocontrol intercambiables para iluminación pública. Especificaciones y ensayos”, o normas internacionales equivalentes. 1. Los fotocontroles de las luminarias deberán ser de contactos normalmente cerrados [NC],deben ser de condición de operación “fail on”. Fotocontrol diseñado para que la carga permanezca encendida cuando ocurra la falla. Los de contactores de control múltiple deberán ser de contactos normalmente abiertos [NA]. 2. La vida útil del fotocontrol bajo condiciones normales de funcionamiento debe sobrepasar las 3.600 operaciones, siendo cada operación el ciclo completo conexión-desconexión en condiciones nominales de funcionamiento. 3. Los fotocontroles y bases deben, ser resistente a los impactos, rayos del sol, agua, salinidad y deshechos de animales y cumplir las siguientes pruebas. ⇒ Operación: de 2 a 5 operaciones de conexión y desconexión, conexión entre 5 a 22 Luxes, desconexión con 65 0 más luxes ⇒ Temperatura de operación, mínima -10º c y Max 65º c. ⇒ La duración de los contactos no debe ser menor a la que soporte un cortocircuito con la carga de un condensador en las siguientes condiciones, 40 μF cargado a la tensión de 120 V AC, 20 μF cargado a la tensión de 240 V AC o 10 μF cargado a la tensión de 480 V AC ⇒ Rango de Tensión de Operación: control múltiple 105 a 130 V, control individual 185 a 305 V o 105 a 305 V. ⇒ El número de operaciones no debe ser menor a 3650 con una bombilla incandescente de 1000W a 120 V. ⇒ El Grado de protección IP o su equivalente NEMA debe ser no menor a 53 y el IK no menor a 08. ⇒ El fotocontrol debe contar con protección de sobretensiones DPS para una energía no menor a 160Jules. ⇒ Los contados de la base del fotocontrol debe ser de material como latón o su equivalente con recubrimiento de plata o estaño y soportar una corriente no menor de 15 A. ⇒ El aislamiento de las parte conductoras no debe ser menor a 5 M Ω y debe soportar durante un minuto un tensión de 2500V a 60 Ers., o 500V DC ⇒ Las puntas de conexión deben ser de 60 Cm para bases externa y 30 Cm para pases internas , con conductores flexibles 14 AWG aislados a 600 V, clase térmica 105º C, 4. El receptáculo de conexión o base debe ser de resina fenólica tipo “baquelita” o de otro material equivalente. Debe cumplir con los requisitos establecidos en la norma NTC 2470 o una norma internacional equivalente. 5. Si la base se instala dentro de la luminaria, ésta se fijará al cuerpo de la luminaria en la parte superior, mediante tornillos de cabeza cónica o pisador con tornillo central que no sobresalgan a
- 71. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 69 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público ella y puedan llegar a deteriorar la empaquetadura del fotocontrol. El sistema de fijación deberá estar diseñado de tal forma que al quedar instalada la base en la luminaria, ella pueda girarse sobre su eje vertical entre 0° y ± 180° para permitir la orientación del dispositivo de fotocontrol sin necesidad de utilizar alguna herramienta especial. 6. Los contactos de conexión del receptáculo deberán estar fabricados en material resortado. Deben ser del tipo trinquete y estar configurados y alineados de tal forma que coincidan y ajusten de la mejor manera posible, con los contactos del dispositivo de fotocontrol, garantizando una excelente conexión eléctrica y mecánica. 7. Para todos los casos (bases internas y externas), las puntas de conexión se identificarán por colores así: Negro fase, blanco fase común con la carga para el neutro y rojo para la carga. 8. Marcación: Se requiere que los fotocontroles y las bases para los mismos tengan grabada, en forma durable la siguiente información: ⇒ En la tapa superior: Identificación del Norte, sentido de remoción del control y marca de fábrica. ⇒ En la base inferior: marca indeleble de calendario de control de instalación, identificación de los contactos. Con autoadhesivo el tipo de contacto (NA/NC), condición de operación en caso de falla: “fail on” o “fail off” (este tipo no se utiliza en alumbrado público), protección, modelo y referencia, potencia activa y aparente de la carga Potencia activa / aparente de la carga. Marca de fábrica. Rango de tensiones de operación. Modelo y referencia. Identificación del Norte. Mes y año de fabricación. Identificación de los contactos. ⇒ El receptáculo o base para fotocontroles debe llevar una marca de forma permanente y legible, mínimo con la siguiente información: Corriente máxima de operación. Marca de fábrica. Identificación de los contactos. Modelo y referencia. b. Los fotocontroles serán instalados cuando el diseñador encuentre que este sistema resulta operativo. c. En alumbrado público se usará en luminarias de sodio y halogenuros metálicos como control individual y/o en conjunto con contactores para control múltiple. d. Dentro del propósito de uso racional de energía, se podrá utilizar fotocontroles temporizados en las grandes avenidas, para disminuir, después de ciertas horas de la noche o de la madrugada, la potencia suministrada a las luminarias, cuando se haya reducido sustancialmente el número de vehículos y peatones. Los tiempos serán determinados por el operador de acuerdo con las necesidades y restricciones impuestas por las autoridades competentes. e. Por razones ecológicas y medioambientales, no se acepta la utilización de fotocontroles con fotocelda con resistencia de sulfuro de Cadmio (CdS), en su reemplazo deben usarse fototransistores de silicio. Normas utilizadas para los ensayos. Para la verificación de los requisitos establecidos se podrán utilizar normas internacionales, de reconocimiento internacional o NTC, tales como: ANSI. C 136-10 For physical and electrical interchangeability of photocontrol devices, plugs, and mating receptacles used in roadway lighting equipment. ANSI. IEEE STD 428 Thyristor AC power controllers, definitions and requirements.
- 72. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 70 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público NBR. 5123 Relé fotoeléctrico y bases para Iluminación Pública. Especificación y métodos de ensayo. NTC. 2470 Dispositivos de fotocontrol intercambiables para A.P. SECCIÓN 380 CONTACTORES PARA CONTROL EN GRUPO DE SISTEMAS DE ILUMINACIÓN. 380.1 Requisitos de producto. Los contactores para control de sistemas de iluminación o alumbrado público deben cumplir con los siguientes requisitos a. El contactor debe cumplir con los requisitos eléctricos y de seguridad del numeral 17.19 del RETIE, Resolución 181294 de agosto 6 de 2008 o la que la modifique o sustituya. b. Debe estar en un cofre que garantice adecuada resistencia mecánica, protección contra corrosión, para alumbrado público o uso a la intemperie debe como mínimo tener un grado de hermeticidad IP 54 o su equivalente NEMA y protección contra el impacto IK 08. c. El cofre del contactor debe disponer de elementos de sujeción a los lados y en la parte inferior y superior, para permitir su instalación en postes o en cualquier otro tipo de estructuras. Para los casos en los cuales el cofre sea metálico este debe tener la respectiva conexión de puesta a tierra. d. La cubierta frontal de cofre debe ser de una sola pieza y contar con un elemento de cierre, que garantice su funcionalidad y evite apertura accidental. e. Los orificios para salida de cables, deben ser protegidos por un empaque adecuado al calibre de éstos y a la capacidad del control y que garantice el IP requerido para el cofre. f. Las conexiones eléctricas (borneras y tornillería) a puntos vivos deben ser del tipo no ferroso y protegidos contra la corrosión. Las conexiones libres o suspendidas deben llevar conectores de resorte, hembra macho aislados para el exterior o cualquier sistema equivalente. g. Las bobinas para accionamiento de los contactos, serán conectadas fase y neutro o entre fases. En general se deben utilizar bipolares, de polos independientes y capacidad mayor o igual a 30 A. Las bobinas deben ser encapsuladas o embebidas, con aislamiento tipo H. h. El control debe estar provisto de dispositivos para protección contra sobretensiones entre 1.000 V y 2.500 V (eficaz) con una onda de 1,2/50 μs, de acuerdo con la norma NTC 2466. i. Debe contar con fusibles, diseñados para soportar la corriente nominal del control y la corriente de arranque del grupo de luminarias a controlar. Los soportes para instalación de los fusibles deben ser de lámina de cobre, estañados, con refuerzos que garanticen la presión y firmeza del contacto eléctrico. j. Para alumbrado público Los contactos deben ser normalmente cerrados, para servir a dos circuitos de iluminación de forma independiente, deben ser del tipo de acción deslizante – operación firme - y actuar por medio de bobinas electromagnéticas. k. Marcación. Se requiere que los contactores y los componentes para los mismos tengan grabada, en forma durable la siguiente información: Tipo de contactos (Normalmente Cerrados). Marca de fábrica. Capacidad de operación (A). Modelo y referencia. Tensión (es) de operación de la bobina (V). Mes y año de fabricación. Tensión (es) de los contacto de la carga (V) Diagrama de conexiones. Tensión nominal de aislamiento. Normas utilizadas para los ensayos. Para la verificación de los requisitos establecidos se podrán utilizar normas NTC, normas internacionales o de reconocimiento internacional, tales como:
- 73. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 71 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público NTC. 2466 Equipo de control a baja tensión contactores. NTC. 3547 Electrotecnia. Controles para sistemas de iluminación exterior. Norma ANSI-Standard 28 El contactor para control en grupo de sistemas de alumbrado exterior se debe utilizar solo donde no es posible o se dificulte el control individual de cada luminaria. SECCIÓN 390 POSTES EXCLUSIVOS PARA ALUMBRADO PÚBLICO. Los postes exclusivos para alumbrado público pueden ser de concreto, hierro galvanizado, aluminio, madera inmunizada, fibras poliméricas reforzadas u otros materiales, deben resistir todos los esfuerzos mecánicos propios de elementos tales como los conductores, luminarias, transformadores, los ocasionados por personal de mantenimiento y el viento. 390.1 POSTES DE CONCRETO. Requisitos de producto. Los postes de concreto de uso exclusivo en alumbrado público deben cumplir los siguientes requisitos: a. Los postes de concreto al utilizarse como soportes estructurales para redes exclusivas de alumbrado público no deben tener una tensión de ruptura menor a 200 Kf , si son compartidas con líneas aéreas de distribución de media y baja tensión, deben cumplir con las características y dimensiones requeridas en el numeral 17.15 del RETIE y contar con certificado de producto bajo RETIE. b. Los postes exclusivos de alumbrado público deben especificarse para permitir el montaje doble y sencillo de las luminarias, o pueden ser especialmente diseñados para alumbrado público vehicular, peatonal y parques. c. La conicidad debe ser de 1,5 a 2,0 cm/m de longitud, para todos los tipos de postes de concreto. La conicidad es la relación entre la diferencia de los diámetros de cima y base y la longitud del poste. d. El poste, bajo la acción de una carga aplicada a 20 cm de la cima, con una intensidad igual al 40% de la carga mínima de rotura, no debe producir una flecha superior al 3% de la longitud libre del poste y al cesar la acción de esa carga, la deformación permanente no debe ser superior al 5% de la deflexión máxima especificada para el tipo de poste correspondiente. e. El acero de refuerzo utilizado en la fabricación de los postes, debe cumplir con normas NTC, normas internacionales o de reconocimiento internacional, tales como: NTC 116, 161 ó 248. Para los postes pretensados el refuerzo debe cumplir con normas NTC, normas internacionales o de reconocimiento internacional, tales como: NTC 2010 ó 159. Las varillas de acero estructural deben tener esfuerzo nominal de fluencia mínimo de 420 MPa (60915 psi). f. Según el ambiente en que serán utilizados los postes el hiero de soporte debe tener un recubrimiento no menos de 20mm para ambientes moderados y 25 mm para ambientes Severos o con alto grado de corrosión, (*) Ambientes moderados. Se refiere a ambientes con estructuras expuestas a ciclos de humedecimiento y secado, estructuras en contacto con agua dulce en movimiento, ambientes rurales lluviosos, ambientes urbanos sin alta condensación de gases agresivos y estructuras en contacto con suelos no agresivos al concreto. (**) Ambientes severos. Se refiere ambientes marinos, salinos o con microclima industrial, ambientes urbanos con alta condensación de gases agresivos y estructuras en contacto con suelos también agresivos. g. Para postes pretensados se debe realizar un recubrimiento en la base y en la cima del poste con el fin de lograr la protección de los cables, alambres o elementos metálicos de pretensado. El recubrimiento utilizado, cualquiera que sea incluyendo la pintura epóxica debe garantizar como mínimo la vida útil esperada.
- 74. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 72 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público h. Para permitir el paso de conductor de puesta a tierra por el interior del poste y facilitar su conexión éste debe tener dos perforaciones con diámetros no menores a 2 cm y con una inclinación aproximada de 45° respecto al plano horizontal, una de ellas localizada en el tercio superior del poste y la otra entre 20 cm y 50 cm por debajo de la línea de empotramiento. i. Ninguna de las partes de la armadura de refuerzo del poste, debe ser visible por esas perforaciones. j. Señalización: Todos los postes deben llevar señalizados las siguientes secciones: ⇒ Centro de gravedad. Debe llevar una franja, pintada de color rojo, de 30 mm de ancho y que cubra el semiperímetro de la sección, en el sitio que corresponde al centro de gravedad. ⇒ Profundidad de empotramiento. Todos los postes deben llevar pintada, una franja de color verde, de 30 mm de ancho y que cubra el semiperímetro de la sección e indique hasta dónde se debe enterrar el poste k. En cuanto a la calidad del concreto, se deben seguir los procedimientos establecidos en normas NTC, normas internacionales o de reconocimiento internacional, tales como la norma NTC 1329 “Prefabricados en concreto. Postes de concreto armado para líneas aéreas de energía y telecomunicaciones”. Requisitos de instalación. Los postes instalados en lugares aledaños a vías vehicular, cualquiera que sea su material y técnica constructiva son susceptibles de ser impactados por los vehículos por ello se deben instalarse a una distancia mayor o igual a 0,6 m de la orilla del sardinel, al menos que no exista esta posibilidad. l. La longitud de empotramiento de los postes se debe calcular aplicando la siguiente fórmula: H1 = 0,1 H + 0,60 (m) En donde: H1 = longitud de empotramiento (m). H = longitud total del poste (m). Este valor puede modificarse de acuerdo a las condiciones del terreno o cimentación utilizada, para lo cual debe tenerse en cuenta aspectos de sismoresistencia y la sismicidad propia de la microzona donde se requiera instalar. Normas utilizadas para los ensayos. Para la verificación de los requisitos establecidos se podrán utilizar normas NTC, normas internacionales o de reconocimiento internacional, tales como: NTC 1329 Prefabricados en concreto. Postes de concreto armado para líneas aéreas de energía y telecomunicaciones. NTC 2 Ensayo de tracción para productos de acero. NTC 30 Cemento Pórtland. Clasificación. NTC 116 Alambre duro de acero para refuerzo de concreto. NTC 121 Cemento Pórtland. Especificaciones físicas y mecánicas. NTC 159 Alambres de acero sin recubrimiento liberados de esfuerzo para concreto preesforzado. NTC 161 Barras lisas de acero al carbono para hormigón armado. NTC 174 Especificaciones de los agregados para concreto. NTC 248 Barras y rollos corrugados de acero al carbono para hormigón armado. NTC 321 Cemento Portland. Especificaciones químicas. NTC 673 Ensayo de resistencia a la compresión, de cilindros normales de hormigón. NTC 1097 Control estadístico de calidad. Inspección por atributos. Planes de muestra única, doble y múltiple con rechazo.
- 75. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 73 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público NTC 1299 Aditivos químicos para hormigón. NTC 2010 Cordones de acero de siete alambres sin recubrimiento para concreto preesforzado. Normas Colombianas de diseño y Construcción Sismo Resistentes NSR 98. Ley 400 de 1.997, Decreto 33 de 1998 A.W.S.D 12.1(A.C.I 318) - Prácticas recomendables para soldar acero de refuerzo, insertos metálicos y conexiones, en construcciones de concreto reforzado. 390.2 POSTES Y BRAZOS METÁLICOS. Requisitos de Producto: Los postes y brazos metálicos para uso exclusivo de alumbrado público deben cumplir los siguientes requisitos: a. Los postes metálicos y brazos de montaje deberán cumplir con el diseño arquitectónico descrito en las normas urbanísticas de cada municipalidad. El responsable del servicio de alumbrado debe concertar con los responsables del mobiliario urbano, sobre las condiciones de seguridad y los principios de eficiencia económica y técnica que deben tener este tipo de estructuras. b. Los postes deberán permitir el montaje de luminarias doble y sencillo, y ser de doble propósito, especialmente diseñados para alumbrado público peatonal, plazoletas y parques. c. Los postes metálicos para alumbrado público serán totalmente resistentes a la corrosión mediante galvanizado por inmersión en caliente, teniendo en cuenta que el galvanizado debe estar libre de burbujas, con un completo revestimiento, sin depósitos de escoria, sin manchas negras o cualquier otro tipo de inclusiones o imperfecciones. d. Las láminas, platinas y elementos roscados se deben galvanizar en caliente, deben cumplir con normas NTC, normas internacionales o de reconocimiento internacional, siendo clase B-2 para láminas y platinas, y clase C para elementos roscados según Norma NTC 2076. Ver Tabla 390.2.1 a. PROMEDIO MÍNIMOELEMENTO gr/m2 μmm gr/m2 μmm Platinas y láminas 458 65,4 381 54,4 Elementos Roscados 397 56,6 336 48 390.2.1 a. Requisitos de galvanizado para láminas, platinas y elementos roscados e. Los espesores mínimos de la lámina metálica deben ser de 3 mm para postes hasta de14 m de largo y de 4 mm para postes hasta de 16 m. f. Las láminas y los tubos deben ser de una sola pieza, libres de soldaduras intermedias, libres de deformaciones, fisura, aristas cortantes, y defectos de laminación. No se permiten dobleces ni rebabas en las zonas de corte, perforadas o punzadas. g. Las láminas, tubos y platinas utilizadas para la fabricación de los postes metálicos deberán poseer como mínimo las características mecánicas de la Tabla 390.2.1 b: ITEM VALOR Presión del viento 60 km/m2 Carga de rotura 150 kg Límite mínimo de fluencia del acero 18,4 kg/mm2 (180 MN/m2 ) Resistencia a la tracción 34,7 kg/mm2 (340 MN/m2 ) Elongación 30% en 50 mm (2 pulgadas) Tabla 390.2.1 .b. Características mecánicas mínimas para láminas, tubos y platinas de acero h. La tubería utilizada para la fabricación de los soportes o brazos, deberá ser del tipo estructural ASTM A 500 grado A ó B.
- 76. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 74 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público i. En las uniones (tramos tronco cónicos, la base, etc.) deben realizarse pases de soldadura E-6010 con suficiente corriente eléctrica para obtener máxima penetración entre las piezas; también se deben realizar pases sucesivos de soldadura E-7018 para alcanzar una altura mínima de refuerzo de ¼”. j. Todas las soldaduras deben ser libres de defectos tales como escorias, inclusiones, poros, etc., y de la misma forma deben cumplir el código ASME capitulo IX. k. El espesor de recubrimiento (galvanizado) debe ser como mínimo de 75 micras con acabado liso y uniforme. l. El acabado exterior del cuerpo del poste debe garantizar la adherencia de la pintura y estabilidad del color contra rayos ultravioleta o el color que determine las normas de planeación del municipio donde se vaya a instalar. m. Por razones de seguridad todos los postes metálicos deben tener un sistema de puesta a tierra según Artículo 15 del RETIE. De acuerdo con la Sección 410-15 (b)(2) de la norma NTC 2050. Los postes metálicos deben tener un terminal para puesta a tierra. Se permite prescindir del terminal de tierra requerido en (b)(2), cuando los conductores de suministro continúen sin empalmes ni conexiones hasta un aparato montado en un poste metálico de 2,40 m de altura o menos sobre el piso y cuando el interior del poste, la columna y cualquier empalme sean accesibles desmontando el artefacto. n. Para garantizar la permanencia de la varilla y la conexión de puesta a tierra del poste, la varilla debe colocarse dentro de la base de anclaje del poste antes de fundir el concreto de la misma. o. El diseño estructural del poste metálico debe incluir el diseño estructural y las dimensiones de la base de anclaje de concreto y los tornillos de anclaje, a no ser que dichas bases de anclaje de concreto se encuentren estandarizadas, para los diferentes tipos de poste a utilizar, dentro de las normas de construcción del operador del servicio de alumbrado público. p. Marcación: La marcación del poste debe ir en una placa metálica remachada en cuatro partes, en alto o bajo relieve incluyendo la siguiente información: Marca de fabrica Longitud del poste m. Mes y año de fabricación Peso del poste Kg Resistencia mecánica de ruptura Kgf Normas para ensayos Para la verificación de los requisitos establecidos se podrán utilizar normas NTC, normas internacionales o de reconocimiento internacional, tales como: NTC. 1097 Control estadístico de calidad, inspección por atributo, planeo de muestra única, doble y múltiple. NTC. 1645 Pernos y tuercas NTC - 1920 Metalurgia. Acero estructural. NTC. 1920 Metalurgia. Acero estructural. NTC. 2076 Electricidad. Galvanizado por inmersión en caliente para herrajes y perfiles estructurales de hierro y AceroNTC. 3320 Siderurgia. Recubrimiento de zinc (galvanizado) por inmersión en caliente en productos de hierro y NTC. 2120 Electrotecnia. Guía para inspección de soldadura por medio de ensayos no destructivos. NTC. 2618 Herrajes y accesorios para líneas y redes de distribución de energía eléctrica. Tornillos y tuercas de Acero galvanizados. ASTM. A-370 Methods and definitions for mechanicals testing of steel products. AWS. D.1.1 Structural welding code. AWS. D 10.9 Standard for qualification of welding procedures and welders for piping and tubing. ASTM. A53 Standard Specification for Pipe, Steel, Black and Hot-Dipped, Zinc-Coated, Welded and Seamless. ASTM. A385 Standard practice for providing high quality zinc coatings (hot dip) ASTM. A500 Standard Specification for Cold-Formed Welded and Seamless Carbon Steel Structural Tubing in Rounds and Shapes. ASTM. A563 Standard Specification for carbon and alloy steel nuts.
- 77. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 75 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 390.3 POSTES DE MADERA INMUNIZADA PARA ALUMBRADO PÚBLICO. Requisitos de producto. Los postes de madera para uso exclusivo de alumbrado público deben cumplir los siguientes requisitos. a. Los postes de madera para el servicio de alumbrado público podrán ser del tipo liviano de 8 o 10 metros de largo, y por consiguiente a 2 m de la base deben tener una circunferencia entre 565 mm y 920 mm y una circunferencia mínima de 420 mm en la cima. b. Los postes de madera inmunizada podrán ser utilizados para zonas apartadas y sitios de difícil acceso. c. Los postes de madera se deben inmunizar, para la prevención de hongos y cualquier efecto de pudrición que disminuya su vida útil o su rigidez. d. Antes del proceso de inmunización el poste deben someterse a un proceso de secado. e. La inmunización de los postes de madera debe efectuarse mediante la utilización de preservativos en forma de óxidos hidrosolubles como los de CCA tipo C (Cromo- Cobre - Arsénico), formulación de óxidos, en pasta o concentrado líquido, u otros materiales aceptados en normas técnicas de reconocimiento internacional en el inmunizado de maderas. f. La composición nominal de los ingredientes activos y los límites de su variación, sea en pasta, concentrado líquido, son las siguientes: Descripción Mínimo % Nominal % Máximo % Trióxido de Cromo, CrO3 44,5 47,5 50,5 Óxido Cúprico, CuO 17,0 18,5 21,0 Pentóxido de Arsénico, As2O5 30,0 34,0 38,0 g. Deben tener una marca a fuego localizada sobre la altura de empotramiento. h. La longitud de empotramiento para los postes de 8 metros es de 1,4 metros y para los postes de 10 metros es de 1,6 metros. i. No se podrán usar poste de madera inmunizada que tengan: ⇒ Agujeros, abiertos o taponados, excepto los especificados para fijar soportes de luminarias y herrajes y los de muestreo de análisis de la inmunización, la penetración y retención del preservativo, los cuales deben quedar taponados. ⇒ Bases o cimas con huecos. ⇒ Clavos, puntillas u otro metal que no ha sido expresamente autorizado por el comprador. ⇒ Fracturas transversales. ⇒ Franjas muertas. ⇒ Pudrición . | Normas para ensayos. Para la verificación de los requisitos establecidos se podrán utilizar, normas internacionales, de reconocimiento internacional o NTC tales como: NTC 172 Madera rolliza y aserrada-glosario NTC 776 Maderas. Postes de madera para líneas aéreas de energía. Definiciones, clasificación y métodos de ensayo NTC 794 Postes de madera. Evaluación de ensayos de preservativos NTC 824 Maderas. Glosario de defectos NTC 1056 Postes de eucalipto para líneas aéreas de energía y telecomunicaciones NTC 1093 Maderas. Determinación de penetración de preservativos NTC 1128 Maderas. Evaluación de preservativos por métodos de laboratorio NTC 1149 Maderas. Preservación. terminología general NTC 1157 Maderas. Determinación de retención de preservativos
- 78. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 76 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público NTC 1164 Maderas. Preservativos para madera del tipo CCA NTC 1822 Madera. Madera preservada. Toma de muestras NTC 2083 Madera. Madera preservada. Clasificación y requisitos NTC 2222 Maderas. Postes de pino para líneas aéreas de energía y telecomunicaciones SC-M-016 Manual de control de calidad para plantas de inmunización de madera SC-M-017 Manual de aceptación e inspección de insumos de madera AWPA A9-86 Método estándar para el análisis de madera inmunizada y soluciones de inmunizantes por espectroscopia de emisión de rayos-X ANSI 05.1 Norma de los Estados Unidos para postes de madera, especificaciones y mediciones ANSI DT-5C Especificación de la administración de electrificación rural para postes, pies de amigo y anclajes de madera REA DT-19 Especificación de la administración de electrificación rural para control de calidad e inspección de productos de madera SC-E-022 Especificaciones técnicas de postes de madera AWPA Libro de normas de la Asociación Norteamericana de Preservadores de Madera Marcación: Los postes deben llevar, a partir de 4 m de la base del poste, la siguiente inscripción colocada al fuego: ⇒ Logotipo ó razón social del inmunizador. ⇒ Año de Inmunización. ⇒ N° de lote de inmunización. ⇒ Longitud, tipo de poste. ⇒ Tipo de madera ⇒ Proceso de inmunización. 390.4 POSTES DE MATERIALES NO METÁLICOS DISTINTOS A MADERA O CONCRETO. Se podrán utilizar postes de materiales distintos a metal, madera o concreto, siempre que cumplan requisitos de seguridad, como rigidez mecánica y protección contra corrosión y radiación ultravioleta, cumplan una norma técnica internacional, de reconocimiento internacional o NTC para este producto y tipo de uso y lo demuestren mediante un certificado de producto. SECCIÓN 395. PRODUCTOS DEL ALCANCE DEL PRESENTE REGLAMENTO QUE NO TIENEN DEFINIDOS LOS REQUISITOS ESPECÍFICOS. 395.1 Requisitos de producto. Los productos incluidos en el alcance del presente reglamento (tabla 110.2 a ) que no tengan definidos los requisitos en el presente reglamento, deberán cumplir los requisitos aplicables de una norma técnica de producto, internacional, de reconocimiento internacional o NTC y demostrarlo mediante certificado de producto, conforme al procedimiento de certificación establecido en el presente reglamento, no será exigible el cumplimiento de requisitos de compatibilidad electromagnética.
- 79. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 77 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público CAPÍTULO 4 DISEÑOS Y CÁLCULOS DE ILUMINACIÓN INTERIOR. SECCIÓN 410 REQUISITOS GENERALES DEL DISEÑO DE ALUMBRADO INTERIOR. El diseño de la iluminación debe estar íntimamente ligado con el área que va a ser iluminada. Adicional a lo establecido en el Capitulo 2º , se deben en cuenta la forma y tamaño de los espacios, los colores y las reflectancias de las superficies del salón, la actividad a ser desarrollada, la disponibilidad de la iluminación natural y también los requerimientos estéticos requeridos por el cliente. Para una adecuada iluminación se debe tener una estrecha interacción entre el diseñador de la iluminación y diseñadores y constructores de la edificación. Los ítems más importantes que el diseñador necesita investigar antes iniciar un diseño de alumbrado interior son los siguientes: a) Conocer con detalles las actividades asociadas con cada espacio. b) Las exigencias visuales de cada puesto de trabajo y su localización. c) Las condiciones de reflexión de las superficies d) Los niveles de iluminancia e uniformidad requeridas e) La disponibilidad de la iluminación natural. f) El Control del deslumbramiento. g) Los requerimientos especiales en las propiedades de las luminarias, por el tipo de aplicación. h) Propiedades de las fuentes y luminarias, tales como: : ⇒ El índice de reproducción del color, lo natural que aparecen los objetos bajo la luz. ⇒ La temperatura del color, la apariencia de calidez o frialdad de la luz. ⇒ El tamaño y forma de la fuente luminosa y de la luminaria.. 410.1 NIVELES DE ILUMINACIÓN O ILUMINANCIAS Y DISTRIBUCIÓN DE LUMINANCIAS. a) Niveles de Iluminancia. En lugares de trabajo se debe asegurar el cumplimiento de los niveles de iluminancia de la Tabla 440.1, adaptados de la norma ISO 8995 “Principles of visual ergonomics -- The lighting of indoor work systems”. . El valor medio de iluminancia, relacionado en la citada tabla, debe considerarse como el objetivo de diseño y por lo tanto esta será la referencia para la medición en la recepción de un proyecto de iluminación. En ningún momento durante la vida útil del proyecto la iluminancia promedio podrá ser superior al valor máximo o inferior al valor mínimo establecido en la Tabla 410.1. En la misma tabla se encuentran los valores máximos permitidos para el deslumbramiento (UGR). NIVELES DE ILUMINANCIA (lx) TIPO DE RECINTO Y ACTIVIDAD UGRL. Mínimo. Medio Máximo Áreas generales en las edificaciones Áreas de circulación, corredores Escaleras, escaleras mecánicas Vestidores, baños. Almacenes, bodegas. 28 25 25 25 50 100 100 100 100 150 150 150 150 200 200 200 Talleres de ensamble Trabajo pesado, montaje de maquinaria pesada Trabajo intermedio, ensamble de motores, ensamble de carrocerías de Trabajo fino, ensamble de maquinaria electrónica y de oficina Trabajo muy fino, ensamble de instrumentos 25 22 19 16 200 300 500 1000 300 500 750 1500 500 750 1000 2000
- 80. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 78 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Procesos químicos Procesos automáticos Plantas de producción que requieren intervención ocasional Áreas generales en el interior de las fábricas Cuartos de control, laboratorios. Industria farmacéutica Inspección Balanceo de colores Fabricación de llantas de caucho -- 28 25 19 22 19 16 22 50 100 200 300 300 500 750 300 100 150 300 500 500 750 1000 500 150 200 500 750 750 1000 1500 750 Fábricas de confecciones Costura Inspección Prensado 22 16 22 500 750 300 750 1000 500 1000 1500 750 Industria eléctrica Fabricación de cables Ensamble de aparatos telefónicos Ensamble de devanados Ensamble de aparatos receptores de radio y TV Ensamble de elementos de ultra precisión componentes electrónicos 25 19 19 19 16 200 300 500 750 1000 300 500 750 1000 1500 500 750 1000 1500 2000 Industria alimenticia Áreas generales de trabajo Procesos automáticos Decoración manual, inspección 25 -- 16 200 150 300 300 200 500 500 300 750 Fundición Pozos de fundición Moldeado basto, elaboración basta de machos Moldeo fino, elaboración de machos, inspección 25 25 22 150 200 300 200 300 500 300 500 750 Trabajo en vidrio y cerámica Zona de hornos Recintos de mezcla, moldeo, conformado y estufas Terminado, esmaltado, envidriado Pintura y decoración Afilado, lentes y cristalería, trabajo fino 25 25 19 16 19 100 200 300 500 750 150 300 500 750 1000 200 500 750 1000 1500 Trabajo en hierro y acero Plantas de producción que no requieren intervención manual Plantas de producción que requieren intervención ocasional Puestos de trabajo permanentes en plantas de producción Plataformas de control e inspección - 28 25 22 50 100 200 300 100 150 300 500 150 250 500 750 Industria del cuero Áreas generales de trabajo Prensado, corte, costura y producción de calzado Clasificación, adaptación y control de calidad 25 22 19 200 500 750 300 750 1000 500 1000 1500 Taller de mecánica y de ajuste Trabajo ocasional Trabajo basto en banca y maquinado, soldadura Maquinado y trabajo de media precisión en banco, máquinas generalmente automáticas Maquinado y trabajo fino en banco, máquinas automáticas finas, inspección y ensayos Trabajo muy fino, calibración e inspección de partes pequeñas muy complejas 25 22 22 19 9 150 200 300 500 1000 200 300 500 750 1500 300 500 750 1000 2000 Talleres de pintura y casetas de rociado Inmersión, rociado basto Pintura ordinaria, rociado y terminado Pintura fina, rociado y terminado Retoque y balanceo de colores 25 22 19 16 200 300 500 750 300 500 750 1000 500 750 1000 1500 Fábricas de papel Elaboración de papel y cartón Procesos automáticos Inspección y clasificación 25 -- 22 200 150 300 300 200 500 500 300 750 Trabajos de impresión y encuadernación de libros Recintos con máquinas de impresión Cuartos de composición y lecturas de prueba Pruebas de precisión, retoque y grabado Reproducción del color e impresión Grabado con acero y cobre Encuadernación Decoración y estampado 19 19 16 19 16 22 19 300 500 750 1000 1500 300 500 500 750 1000 1500 2000 500 750 750 1000 1500 2000 3000 750 1000 Industria textil Rompimiento de la paca, cardado, hilado Giro, embobinado, enrollamiento peinado, tintura Balanceo, rotación (conteos finos) entretejido, tejido Costura, desmonte o inspección 25 22 22 19 200 300 500 750 300 500 750 1000 500 750 1000 1500
- 81. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 79 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Talleres de madera y fábricas de muebles Aserraderos Trabajo en banco y montaje Maquinado de madera Terminado e inspección final 25 25 19 19 150 200 300 500 200 300 500 750 300 500 750 1000 Oficinas Oficinas de tipo general, mecanografía y computación Oficinas abiertas Oficinas de dibujo Salas de conferencia 19 19 16 19 300 500 500 300 500 750 750 500 750 1000 1000 750 Centros de atención médica Salas Iluminación general Examen Lectura Circulación nocturna Salas de examen Iluminación general Inspección local Terapia intensiva Cabecera de la cama Observación Estación de enfermería Salas de operación Iluminación general Iluminación local Salas de autopsia Iluminación general Iluminación local Consultorios Iluminación general Iluminación local Farmacia y laboratorios Iluminación general Iluminación local 22 19 16 22 19 19 19 19 19 19 19 19 -- 19 19 19 19 50 200 150 3 300 750 30 200 200 500 10000 500 5000 300 500 300 500 100 300 200 5 500 1000 50 300 300 750 30000 750 10000 500 750 400 750 150 500 300 10 750 1500 100 500 500 1000 100000 1000 15000 750 1000 750 1000 Almacenes Iluminación general: En grandes centros comerciales Ubicados en cualquier parte Supermercados 19 22 19 500 300 500 750 500 750 1000 750 1000 Colegios y centros educativos. Salones de clase Iluminación general Tableros Elaboración de planos Salas de conferencias Iluminación general Tableros Bancos de demostración Laboratorios Salas de arte Talleres Salas de asamblea 19 19 16 22 19 19 19 19 19 22 300 300 500 300 500 500 300 300 300 150 500 500 750 500 750 750 500 500 500 200 750 750 1000 750 1000 1000 750 750 750 300 Tabla 410.1 Índice UGR máximo y Niveles de iluminancia exigibles para diferentes áreas y actividades Fuente para UGR, Norma UNE EN 12464-1 de 2003. Nota. Para lugares no contemplados en la citada tabla se deberán aplicar valores establecidos en la norma referenciada o la norma IESNA, para los mismos propósitos. En el evento que el espacio a iluminar no esté dentro de los comprendidos en la tabla o las normas referenciadas, el diseñador, con criterio profesional, podrá escoger de la tabla el que más se asimile a las condiciones del lugar y dejará evidencia del hecho. b) Distribución de Luminancias. Corresponde a la sensación de claridad de una fuente de luz o un objeto iluminado, por lo tanto una buena distribución de luminancia, ayuda a la agudeza visual, sensibilidad al contraste y eficiencia de las funciones oculares. Por el contrario una inadecuada distribución de luminancias contribuye al deslumbramiento, a la fatiga por contrastes muy altos o ala monotonía por contrastes demasiado bajos.
- 82. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 80 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Para lograr una buena distribución de luminancias es necesario tener en cuenta los valores de reflectancia de las superficies de techos, paredes, pisos y plano de trabajo, sin salirse de los límites considerados en las tablas. 430.2.2 a y 430.2.2b. 410.2 APROVECHAMIENTO DE LA LUZ NATURAL. Para disminuir el consumo de energías comerciales asociadas al alumbrado, en toda construcción que requiera iluminación para desarrollar cualquier tipo de actividad, se debe utilizar hasta donde sea posible la luz natural proporcionada por la energía radiante del sol, la cual está disponible a lo largo del día en forma directa o a través de la bóveda celeste. La fuente de luz considerada para el cálculo del aprovechamiento de la luz natural es la bóveda celeste, y en su utilización deben aplicarse los siguientes criterios: a. Para el aprovechamiento de la luz natural se debe disponer en lo posible de ventanales y claraboyas que además del acondicionamiento ambiental y la ventilación del local, permiten el contacto visual y físico con el exterior, lo cuál contribuye al bienestar y satisfacción de los usuarios. El diseño de ventanas y aberturas como claraboyas, debe ser tenido en cuenta desde la etapa del diseño de la edificación y no dejar para que sea resuelta exclusivamente por los diseñadores de iluminación. b. Se debe evitar la luz directa del sol sobre los planos de trabajo, por su gran intensidad lumínica, que genera contrastes excesivos y causa deslumbramiento. c. Se debe aprovechar la luz natural mediante la difusión y reflexión de los rayos solares hacia los interiores, pues de lo contrario los ocupantes de los edificios tienden a eliminar totalmente el ingreso de luz solar y a reemplazarla por iluminación artificial, d. En un proyecto de iluminación, se debe conocer el potencial de luz natural, hacer una coordinación entre el alumbrado natural y artificial y, seleccionar el equipamiento para el control de la iluminación artificial y natural. e. Se debe tener conocimiento de la disponibilidad de luz exterior, tanto en sus niveles de radiación como en sus periodos de duración, de acuerdo a las horas de los días con cielos despejados, parcialmente despejados y cielos nublados. Para lo cual deben consultar las bases de datos con los registros de luz natural en forma regular de las diferentes regiones del país que tienen diferentes entidades. f. En el desarrollo preliminar del diseño de la edificación, cuando sea posible se debe procurar optimizar la orientación de las plantas de la edificación para permitir el acceso de la luz natural a la mayoría de los locales. Igualmente, en una etapa temprana de la construcción se debe considerar el diseño de los elementos que ayuden a captar, dirigir y distribuir la luz natural. g. Los diseños de la iluminación de interiores, las ventanas deben cumplir los siguientes objetivos: 1. Maximizar la transmisión de luz por unidad de área de vidrio en la ventana. 2. Controlar la penetración de luz directa del sol sobre le plano de trabajo. 3. Controlar el contraste de claridad dentro del campo visual de los ocupantes, especialmente entre las ventanas y las paredes del local. 4. Minimizar el efecto de reducción del ingreso de la intensidad luminosa debido al ángulo de incidencia de la luz (efecto de reducción por coseno). Esto significa que ventanales ubicados en la parte alta de los muros producen más iluminancia que unos ventanales más bajos, aunque sean de la misma área. 5. Minimizar el deslumbramiento de velo sobre los planos de trabajo, resultante de la visión directa de la fuente de luz en los ventanales superiores. 6. Minimizar el calor diurno durante los días soleados, usando aleros o parasoles.
- 83. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 81 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Hay tres formas en la que intensidad luminosa producida por la luz día puede alcanzar un punto en un plano horizontal dentro de un espacio interior. (Ver Figura 410.2.1.b.) ⇒ La componente del cielo (CC), debido a la luz del día recibida directamente en el punto desde el cielo. ⇒ La componente reflejada externamente (CRE), debido a la luz día recibida directamente en el punto de superficies reflectivas externas. ⇒ La componente reflejada internamente (CRI) debida a la luz día que alcanza el punto después de una o más reflexiones de superficies interiores. La intensidad luminosa dentro de un espacio interior, producida por la de luz diurna, es la suma de las tres componentes, Lint = CC+CRE+CRI, ver figura 410.a. Se descarta la parte de la ventana que se encuentren bajo el plano de trabajo. La iluminación en un punto P de interés donde esta el plano de trabajo, esta afectada por la altura H por encima del plano de trabajo de edificios exteriores, la distancia D del edificio y el plano de la ventana y el ancho w y altura h por encima del plano de trabajo, como se muestra en la figura 410.2 b. Fig. 410.2. a. Componentes de la de luz diurna dentro de un espacio interior Fig. 410.2.b. Determinación del coeficiente de luz diurna 410.2.1. Coeficiente de luz diurna (CLD) La disponibilidad de luz natural en interiores y su potencial de ahorro de energía debe estimarse mediante el coeficiente de luz diurna promedio (CLD). El CLD expresa la relación, en porcentaje, entre la iluminancia promedio interior (Eint) producida por la luz natural a la altura del plano de trabajo y la iluminancia en el exterior (Eext) determinada en el mismo instante en un cielo uniformemente nublado y sin obstrucciones, ver figura 410.2.1. Figura 410.2.1 El coeficiente de luz diurna La iluminancia promedio interior se medirá conforme a la sección 490 (“Procedimientos para las mediciones fotométricas en iluminación interior). Para la medición de la iluminancia exterior en consideración a la condición definida para su uso en el indicador de CLD, o de alta uniformidad, se requerirán de una medición en un sólo punto. El coeficiente de luz diurna (CLD) cuantifica los efectos del exterior y del interior en la iluminancia de un espacio interior considerado en una edificación.
- 84. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 82 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 410.2.2 Requisitos para hacer aprovechamiento de la luz natural: Dentro del diseño de una instalación de iluminación se deben seguir los siguientes requisitos. a. En la Tabla 410.2.2 a. se establecen los valores medios del CLD para la realización de tareas en función de su dificultad visual en locales de trabajo. Valores que deberán ser aplicados por los diseñadores tanto de iluminación como de los responsables del dimensionamiento y construcción de ventanas, claraboyas y similares Clasificación de la tarea según su dificultad CLD promedio % Ejemplos típicos de aplicación Reducida 1 Circulación, depósitos de materiales toscos, etc. Mediana 2 Inspección general, trabajo común de oficina. Alta 5 Trabajos de costura, dibujo, etc. Muy alta 10 Montaje e inspección de mecanismos delicados. Tabla 410.2.2 a. Valores del coeficiente de luz diurna promedio según la dificultad de la tarea NOTA: Valores adaptados de la Norma Argentina IRAM-AADL J20-02 “Iluminación Natural en Edificios: Condiciones Generales y Requisitos Especiales”. Otras referencias son: British Standard Institution S.S.C.P.3 – Chapter I –Part I 1964 – Lighting – Daylighting lndian Standard Institution S 2440-1963, Code of practice for daylighting of building. DIN 5030 – Leitsantza Für Ingesdeleuchcung. La norma IRAM-AADL J20-03 brinda los métodos para proyectar y verificar la cantidad de luz natural que debe darse o sido dada a los diferentes locales de una edificación. La Tabla 410.2.2 b. indica cómo se debe caracterizar la impresión de claridad y ambientación en un espacio iluminado con luz natural a través de los valores de ese coeficiente. % CLD sobre un plano horizontal < 1 Muy bajo 1 - 2 Bajo 2 - 4 Moderado 4 - 7 Medio 7 - 12 Alto > 12 Muy alto Sector del local Zonas alejadas de las ventanas, distantes 3 a 4 veces la altura de las ventanas Zonas próximas a ventanas o bajo claraboyas Impresión de claridad De oscura a poco clara De poco clara a clara De clara a muy clara Ambientación El local parece separado del exterior (dormitorios) El local se abre hacia el exterior (áreas de Trabajo) Tabla 410.2.2 b. Correspondencia entre la impresión visual de claridad y ambientación con el coeficiente de luz diurna CLD medio. b. En locales donde el valor del CLD sea superior a 5% y la geometría de ventanas asegure una distribución uniforme del alumbrado, es posible prescindir de la iluminación artificial durante el día; aunque debe disponerse de ella con el nivel adecuado para el uso nocturno del local o cuando no sea suficiente la luz natural. c. Se debe cuidar el balance de luminancias de las superficies internas, en especial en la proximidad de ventanas, a fin de prevenir molestias visuales debido a elevados contrastes de claridades con los ventanales o claraboyas. d. Se debe estudiar y recomendar la ubicación de los puestos de trabajo para no causar deslumbramiento directo o por reflexión de los ventanales. Se debe evitar ubicarlos enfrentados o de espalda a las ventanas, en especial, cuando se tienen Pantallas de Visualización de Datos (monitores de computador). e. En las edificaciones nuevas o remodeladas, se debe diseñar y construir para tener un aprovechamiento de luz natural de forma tal que se disponga de un coeficiente de luz diurna no menor a los valores de la Tabla 410.2.2 c.
- 85. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 83 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público CLD en edificaciones no residenciales CLD en edificaciones residenciales Fábricas 5 Alcobas a ¾ del ancho del recinto 0,5 Oficinas 2 Cocina en la mitad del ancho del recinto 2 Salones de Clase 2 Sala en la mitad del ancho del recinto 1 Hospitales 1 Tabla 410.2.2 c. Valores mínimos de Coeficiente de Luz Diurna (CLD) que deben cumplir las edificaciones 410.2.3 Cálculos del CLD. Debido a la complejidad del sistema de iluminación natural y la etapa en el proceso de diseño donde se llevan a cabo los cálculos, se recomienda hacer utilización de software especializado. El software especializado deberá utilizarse para comparar sistemas alternos de entrega de luz día o considerar los límites de la utilización luz día para varias edificaciones y sistemas bajo una gran variedad de condiciones de iluminación natural. Dada la velocidad con que pueden ser exploradas las alternativas de diseño y la complejidad que puede ser evaluada, los cálculos de luz día basados en software especializado son herramientas importantes de diseño. Las capacidades para visualización de escenas interiores con combinación de fuentes eléctricas y luz natural están incluidas con muchos software especializados. Hay básicamente dos enfoques en el software especializados, Transferencia radiactiva y Trazado de rayos de intensidad luminosa. La utilidad de la técnica computacional es usualmente dictada por la naturaleza de la información requerida. Si el único requerimiento es la iluminancia en un punto, un procedimiento de transferencia radiactiva es usualmente suficiente. La ventaja de esta técnica, es que el software permite visualizar todas las vistas de la local sin cálculos adicionales, facilitando una simulación de caminar a través del espacio. Varios programas disponibles en el mercado utilizan esta técnica Si se requiere una visualización exacta y realista del espacio, la mejor técnica puede ser la de trazado de rayos de intensidad luminosa. La ventaja radica en que es que más exacta y fácilmente calculados en superficies no difusas y de mayor complejidad geométrica. Los paquetes de software más exitosos usualmente emplean un híbrido de estos métodos. 410.2.4 Dispositivos para el control de ingreso de luz natural. En la localización de las claraboyas o ventanales en edificaciones, se deberán tener en cuenta que los requerimientos de ventilación y comunicación con el exterior condicionan la cantidad de luz admitida, estos requerimientos son variables con el clima, las horas del día, además del gusto y necesidad de los ocupantes. Las ventanas deberán contar con dispositivos apropiados para controlar la entrada de luz directa, la ventilación, la sombra, etc. (Figura 410.2.4), el usuario será el responsable de que esa condición se cumpla durante la operación del sistema de iluminación. En el diseño y construcción de la edificación se deben tener en cuenta requerimientos estáticos y dinámicos de la construcción para la instalación de tales dispositivos, los dispositivos de control de la entrada de luz natural pueden ser manuales o automáticos. En la certificación se verificará que se contemplaron en el diseño y construcción pero no la existencia de tales elementos en el momento, ya que el montaje generalmente corresponde al gusto de de quien va a habitar o permanecer en la edificación. Figura 410.2.4 Ejemplo de dispositivos para controlar el ingreso de la luz natural
- 86. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 84 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 410.3 CONTROL DEL DESLUMBRAMIENTO. El deslumbramiento es la sensación producida por áreas brillantes dentro del campo de visión y puede ser experimentado como deslumbramiento molesto o perturbador. El deslumbramiento se puede producir cuando existen fuentes de luz cuya luminancia es excesiva en relación con la luminancia general existente en el interior del local (deslumbramiento directo), o bien, cuando las fuentes de luz se reflejan sobre superficies pulidas (deslumbramiento por reflejos). En los lugares de trabajo el deslumbramiento perturbador, su principal efecto es reducir la visibilidad de la tarea, perturba la visión y dar lugar a errores y accidentes. El deslumbramiento molesto no reduce la visibilidad pero produce fatiga visual, puede producirse directamente a partir de luminarias brillantes o ventanas. Para evitar el deslumbramiento perturbador, los puestos y áreas de trabajo se deben diseñar de manera que no existan fuentes luminosas o ventanas situadas frente a los ojos del trabajador. Esto se puede lograr orientando adecuadamente los puestos o bien apantallando las fuentes de luz brillantes. Para evitar el deslumbramiento molesto es necesario controlar todas las fuentes luminosas existentes dentro del campo visual. Esto conlleva la utilización de persianas o cortinas en las ventanas, así como el empleo de luminarias con difusores o pantallas que impidan la visión del cuerpo brillante de las bombillas o lámparas. El apantallamiento debería efectuarse en todas aquellas bombillas o lámparas que puedan ser vistas, desde cualquier zona de trabajo, bajo un ángulo menor de 45º respecto a la línea de visión horizontal. El grado de deslumbramiento directo psicológico proveniente de luminarias puede ser valorado mediante el método de tabulación del Índice de Deslumbramiento unificado de la Comisión Internacional de la Iluminación (CIE), "Unified Glare Rating" (UGR), Publicación CIE 117 “Discomfort glare in interior lighting- 1995”, en el cual se tiene en cuenta la contribución de cada una de las luminarias que forman parte de un determinado sistema de iluminación. El método está basado en la fórmula: Lb es la iluminancia de fondo en cd/m2 , calculada como Eind x π-1 , en la que Eind es la iluminancia indirecta vertical en el ojo del observador; L es la iluminancia de las partes luminosas de cada luminaria en la dirección del ojo del observador en cd/m2 ; ω es el ángulo sólido (estereorradianes) de las partes luminosas de cada luminaria en el ojo del observador; p es el índice de posición de Guth para cada luminaria individual que se refiere a su desplazamiento de la línea de visión. Todas las suposiciones hechas en la determinación del UGR deben ser establecidas en la documentación del proyecto. Para efectos de evaluación las posiciones del observador serán principalmente las de los puestos de trabajo que a criterio del diseñador se consideren críticas. El valor de UGR de la instalación no debe exceder del valor dado en la Tabla 410.1 los valores de UGR. Este índice es una manera de determinar el tipo de luminaria que debe usarse en cada una de las aplicaciones teniendo en cuenta el posible deslumbramiento que puede provocar debido a la óptica y posición de las bombillas. Para controlar el deslumbramiento se deben tomar las siguientes medidas: a) Apantallamiento contra el deslumbramiento: Las fuentes luminosas pueden causar deslumbramiento en proporción a su brillo y con ello producir alteraciones en la visión de objetos.
- 87. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 85 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Para evitar el deslumbramiento se deben tomar acciones como el oscurecimiento de ventanas mediante cortinas o el apantallamiento de las fuentes luminosas. Para las fuentes luminosas deben aplicarse los ángulos de apantallamiento mínimos indicados en la tabla 410.3.a: Luminancia de lámpara kcd/m2 Anglo de apantallamiento mínimo 20 a menos de 50 15º 50 a menos de 500 20º Igual o superior a 500 30º Tabla 410.3.a. Ángulos mínimos de apantallamiento para luminancias de fuentes especificadas. b) Control de los reflejos. En lo que concierne al control del deslumbramiento provocado por los reflejos, se pueden utilizar los siguientes procedimientos: Uso de acabados de aspecto mate en las superficies de trabajo y del entorno. Situar las luminarias respecto al puesto de trabajo de manera que la luz llegue al trabajador lateralmente. En general, es recomendable que la iluminación le llegue al trabajador por ambos lados con el fin de evitar también las sombras molestas cuando se trabaja con ambas manos. Aumentar el área luminosa de las luminarias. Emplear luminarias con difusores, así como techos y paredes de tonos claros, especialmente cuando la tarea requiera la visualización de objetos pulidos. 410.4 UNIFORMIDAD. Con el fin de evitar las molestias debidas a los cambios bruscos de luminancia la tarea debe ser iluminada de la forma más uniforme posible. La relación entre el valor del nivel de iluminación existente en el área del puesto donde se realiza la tarea y el alumbrado general no debe ser inferior al establecidos en la Tabla 410.4. En áreas adyacentes, aunque tengan necesidades de iluminación distintas, debe cumplirse con las relaciones de la tabla 410.4 El área donde se desarrolla la tarea debe ser iluminada de la manera más uniforme posible, así como las áreas circundantes deben ser iluminadas en proporción al nivel dado para el área de la tarea. Los valores a cumplir se consignan en la Tabla 410.4 Iluminancia de tarea (lx) Iluminancia de áreas circundantes imediatas (lx) Mayor o igual a 750 500 500 300 300 200 Menor o igual a 200 Etarea Uniformidad (Emin/Eprom) Mayor o igual a 0,5 Mayor o igual a 0,4 Tabla 410.4 Uniformidades y relación entre iluminancias de áreas circundantes inmediatas al área de tarea Asimismo, se incluirán los valores del índice de rendimiento de color y las potencias de los conjuntos lámpara más equipo auxiliar utilizados en el cálculo. En los casos en que se ilumine en forma localizada en uno o varios puestos de trabajo, para complementar la iluminación general, esta última no podrá tener valor menor que el indicado en la Tabla 410.1.
- 88. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 86 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público La distribución de luminancias en el campo visual puede afectar la visibilidad de la tarea e influir en la fatiga del trabajador. La agudeza visual es máxima cuando la luminosidad de la tarea es similar a la existente en el campo visual del trabajador. Sin embargo, cuando la luminosidad de la tarea es muy diferente a la del entorno se puede producir una reducción de la eficiencia visual y la aparición de fatiga, como consecuencia de la repetida adaptación de los ojos. El equilibrio de luminancias se puede lograr controlando la reflectancia de las superficies del entorno y los niveles de iluminación; es decir, eligiendo colores más o menos claros para las paredes y otras superficies del entorno y empleando una iluminación general adecuada, de manera que la luminosidad del entorno no sea muy diferente a la existente en el puesto de trabajo 410.5 CONTROL DEL PARPADEO Y EFECTOS ESTROBOSCÓPICOS. El flujo de luz emitido por todas las bombillas alimentadas con corriente alterna presenta una fluctuación periódica; esta fluctuación es más notoria en las lámparas fluorescentes y de descarga que en las bombillas incandescentes, debido a la inercia térmica que presenta el filamento de estas últimas. El flujo de luz de todas las bombillas alimentadas con corriente alterna de 60 Hz presenta una fluctuación de 120 Hz; esta fluctuación es demasiado rápida para ser detectada por el ojo y rara vez se perciben parpadeos por esta causa. El parpadeo distrae y provoca desórdenes fisiológicos, como dolor de cabeza. No obstante, en las lámparas fluorescentes depreciadas se pueden producir parpadeos muy acentuados, lo que exigiría su rápida sustitución. Los efectos estroboscópicos pueden producir situaciones peligrosas porque la maquinaria que tenga parte girando da la impresión de que las partes rotativas, giran a poca velocidad, están paradas o giran en sentido contrario. Igualmente, el efecto estroboscópico puede resultar molesto cuando aparece en tareas que requieren una atención sostenida. Los sistemas de iluminación deben diseñarse de forma que se eviten efectos estroboscópicos y de parpadeo. Estos efectos pueden ser eliminados iluminando los elementos giratorios de las máquinas mediante un sistema auxiliar que utilice bombillas incandescentes; también se puede reducir el efecto repartiendo la conexión de las lámparas de descarga (fluorescentes o HID) de cada luminaria a las tres fases de la red. Actualmente la solución más eficaz consiste en alimentar dichas lámparas con balastos electrónicos de alta frecuencia. 410.6 DIRECCIONALIDAD DE LA LUZ. Para percibir la forma, el relieve y la textura de los objetos debe existir un equilibrio de luz difusa y direccional; lo anterior debido a que una iluminación demasiado difusa reduce los contrastes de luces y sombras, empeorando la percepción de los objetos en sus tres dimensiones, mientras que la iluminación excesivamente direccional produce sombras duras que dificultan la percepción. Algunos efectos de la luz dirigida también pueden facilitar la percepción de los detalles de una tarea; por ejemplo, una luz dirigida sobre una superficie bajo un ángulo adecuado puede poner de manifiesto su textura. Esto puede ser importante en algunas tareas de control visual de defectos. 410.7 EL COLOR EN LA LUZ. El ser humano responde a los colores y el color en el ambiente puede influir en su rendimiento, por lo que en los proyectos de iluminación se debe tener en cuenta la apariencia de color de la fuente definida como su temperatura de color (Tc) en Kelvin y su rendimiento de color que es la capacidad de la luz para reproducir con fidelidad los colores de un objeto iluminado por esa fuente de luz y se indica por el Índice Ra. 410.8 CONTROL DEL CALOR PRODUCIDO POR LAS FUENTES LUMINOSAS. La energía térmica producida por las fuentes lumínicas debe ser tenida en cuenta en los proyectos de
- 89. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 87 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público iluminación, requiriendo especial cuidado en recintos cerrados, en lugares con presencia de materiales que se descompongan, entren en combustión o exploten debido al aumento de temperatura ocasionado por las fuentes de iluminación. Los sistemas de iluminación de áreas clasificadas como peligrosas deben atender los lineamientos dados en el RETIE para este tipo de instalaciones especiales. Las balas o encerramientos donde se instalen lámparas deben tener las dimensiones y formas garanticen la renovación y enfriamiento del aire que circunda la lámpara, en el caso que no se garantice esta condición deberá colocarse lámpara con la menor emisión de calor posibles de tal manera que no se comprometa la seguridad por incendio o explosión o la vida útil de la lámpara. 410.9 MANTENIMIENTO DE LAS INSTALACIONES DE ILUMINACIÓN. Todo proyecto de iluminación debe considerar un factor de mantenimiento total, que dependerá de los elementos utilizados y el ambiente donde opere. SECCIÓN 420 REQUISITOS ESPECÍFICOS DE ILUMINACIÓN INTERIOR. 420.1 ALUMBRADO DE ESPACIOS INTERIORES PARA TRABAJO. El diseño del alumbrado para un espacio destinado a realizar algún tipo de trabajo, debe tener como objetivo lograr óptimas condiciones visuales en el plano de trabajo. Una meta secundaria sería la creación de un medio ambiente visual que ejerza una influencia positiva sobre el rendimiento y el bienestar de sus usuarios. Cuando se realiza un proyecto de iluminación normalmente se establece un nivel de iluminación superior, según el factor de mantenimiento, que dependerá de la fuente de luz elegida, de las luminarias, así como de la posibilidad de ensuciamiento del espacio. Con el tiempo el valor de iluminación inicial va decayendo debido a la pérdida de flujo de la propia fuente de luz, así como de la suciedad acumulada en las luminarias, paredes, techos y suelo. Razón por la cual el diseño debe definir los ciclos de mantenimiento y limpieza para mantener un nivel de iluminación adecuado a la tarea que se realiza en dicho espacio, esto es lo que se llama nivel de iluminación mínimo mantenido. Por lo anterior, el usuario deberá seguir el plan de mantenimiento y sustituir las bombillas justo antes de alcanzar el nivel mínimo de flujo, de este modo se asegura que las tareas se puedan desarrollar según, las necesidades visuales. 420.1.1 ALUMBRADO DE OFICINAS. En estos locales las luminarias se disponen normalmente en el techo siguiendo un modelo regular en líneas rectas. Si al realizar el proyecto de iluminación de un edificio completo el emplazamiento de las luminarias debe coincidir con el módulo de las ventanas, se debe hacer el diseño de alumbrado de forma que proporcione el nivel luminoso adecuado a las salas de mayores dimensiones. La misma distribución de luminarias se podrá aplicar al resto de las salas, cualquiera que sean sus dimensiones, siempre y cuando cumplan con los requisitos de nivel de iluminación, uniformidad, deslumbramiento y los de uso racional de energía. El alumbrado de oficinas puede diseñarse de un modo más esquemático que el de otras instalaciones de alumbrado, dado que, el número de tareas visuales es limitado y bien definido (leer, escribir, dibujar, en monitores de computador, etc.). El plano horizontal de trabajo tiene una altura entre 0,75 y 0,85 por encima del nivel del piso. La altura de techos está entre 2,8 y 3 m. Los requisitos visuales para el alumbrado de oficinas son los siguientes: ⇒ Luminarias de baja luminancia. ⇒ Ausencia de reflexiones en la superficie de las mesas de trabajo y paneles brillantes. ⇒ Aspecto cromático y rendimiento de color agradables.
- 90. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 88 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Para satisfacer estos requisitos las oficinas podrán usar luminarias empotradas en el techo o adosadas a él, equipadas con lámparas fluorescentes. Las luminarias respecto al control de deslumbramiento podrán estar provistas de rejillas, difusores opales, cubiertas prismáticas o elementos especulares para que la instalación cumpla con los valores de UGRL establecidos en el presente reglamento. En las oficinas se podrá hacer uso de alumbrado localizado adicional para conseguir ahorro de energía, ya sea concentrando las luminarias sobre los puestos de trabajo y zonas adyacentes. En tal caso la instalación debe diseñarse para lograr la iluminancia requerida sobre los puestos de trabajo, con menores valores sobre las zonas de circulación y de descanso, siempre respetando los valores de uniformidad mínima y deslumbramiento máximo. 420.1.2 ALUMBRADO EN INSTITUCIONES EDUCATIVAS, SALAS DE LECTURA Y AUDITORIOS. La iluminación de aulas de clase, salas de lectura, requiere especial cuidado y una gran responsabilidad por parte de diseñadores y constructores de sistemas de iluminación, una iluminación deficiente en estos lugares puede generar serias afectaciones visuales especialmente a niños y adolescentes, con graves consecuencias en algunos casos por las limitaciones visuales. a) Iluminación de aulas de clase: El alumbrado de un aula de enseñanza debe ser apropiado para actividades tales como escritura, lectura de libros y del tablero. Como estas actividades son parecidas a las de las oficinas, los requisitos generales de alumbrado de éstas pueden aplicarse al de escuelas, Figura 420.1.2 a. Es requisito que el diseño verifique la necesidad de proveer iluminación adicional en el tablero, Figura 420.12.2 b Figura 420.1.2 a. Las aulas están sujetas a la misma necesidad de alumbrado que las oficinas Figura 420.1.2 b. Alumbrado adicional sobre el tablero. b) Iluminación de salas de lectura y auditorios. En las salas de lectura y auditorios normalmente no hay luz diurna y sólo existe la artificial. En estos locales se debe tener en cuenta los siguientes requisitos: ⇒ Niveles de iluminación requeridos para lectura y escritura. ⇒ Se debe tener especial cuidado en prevenir el deslumbramiento. Ver Figura 420.1.2 c. ⇒ Se debe disponer de un equipo especial de regulación de flujo luminoso para la proyección de películas y dispositivas. ⇒ Se debe instalar un alumbrado localizado sobre la pizarra de la pared con una iluminancia vertical de 750 luxes. ⇒ Se debe contar con un panel de control que permita encender y apagar los distintos grupos de luminarias, manejar el equipo de regulación de alumbrado y eventualmente controlar el sistema automático de proyección. ⇒ En estos recintos se debe contar con instalación de un alumbrado de emergencia y de señalización de las salidas.
- 91. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 89 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Figura 420.1.2 c. Sala de conferencias iluminada exclusivamente con luz artificial 420.2.3 ALUMBRADO INDUSTRIAL. El trabajo realizado en la industria cubre una gama de actividades mucho más variada que el de las oficinas y escuelas. Las tareas visuales pueden ser extremadamente pequeñas o muy grandes, oscuras o claras, y abarca formas planas o contorneadas. Desde el punto de vista de percepción visual, tales tareas se clasifican según su grado de finura. Entre menos crítica sea una tarea menor serán las exigencias de nivel y calidad del alumbrado. A la inversa, cuanto más fino sea el trabajo, mayor debe ser el nivel de iluminancia y la ausencia de deslumbramiento. El sistema de alumbrado industrial está determinado principalmente por la naturaleza del trabajo a realizar, la forma del espacio que se ilumina y el tipo de estructura del techo. La mayoría de las aplicaciones industriales utilizan luminarias destinadas a proporcionar una distribución de luz de forma directa o semi-directa. Las luminarias industriales fluorescentes y HID existen diseños con componentes de iluminación indirecta. Al diseñar un sistema de iluminación industrial se deben considerar los siguientes factores: a. Cuando el alumbrado general no sea suficiente para cumplir los requisitos especiales de una determinada tarea visual, se debe complementar de alguna forma con un alumbrado localizado, ejemplos de esto son: ⇒ Inspección de objetos pequeños o ensamble de partes mecánicas diminutas o de componentes electrónicos. Muchas veces estas tareas pueden simplificarse mediante el uso de un lente de aumento iluminado. ⇒ Verificación de dimensiones. Esto suele hacerse proyectando una imagen muy ampliada del objeto en una pantalla. ⇒ Inspección de partes de una máquina en movimiento. Una bombilla estroboscopia ofrece una solución muy satisfactoria: La frecuencia del destello estroboscópico puede ajustarse de forma que el objeto iluminado parezca estacionario. Esta condición requiere de entrenamiento especial en el puesto de trabajo de forma tal que el operario tenga consciencia del movimiento de la maquina. ⇒ Inspección de ciertos materiales. Objetos fabricados de materiales tales como el vidrio pueden inspeccionarse mejor con luz monocromática. Las bombillas de sodio de baja presión proporcionan este tipo de luz. b.Se deben utilizar luminarias con un componente indirecto de luz, normalmente entre el 10 y el 30%, para proporcionan un buen componente de luz en el techo o estructura superior, reduciendo las luminancias entre los campos de acción de las luminarias y el fondo. c. La luz hacia arriba (hacia techos) reduce la percepción del deslumbramiento de la luminaria, mitiga el efecto “caverna”, efecto de iluminación directa, y crea un ambiente más cómodo y confortable. d. La calidad y cantidad de iluminación debe ser la adecuada para los procesos de fabricación implicados, así como los requisitos de seguridad necesarios.
- 92. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 90 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público e. Se deben usar equipos de iluminación que satisfagan los requisitos de diseño, considerando las características fotométricas, así como los requerimientos mecánicos para cumplir las condiciones de montaje y funcionamiento. f. Se debe utilizar equipo seguro, fácil y práctico de mantener. Algunas lámparas como las de halogenuros metálicos pueden ser propensas a los posibles finales de vida con explosión o rotura y sólo deberían utilizarse en luminarias adecuadamente protegidas. g. El consumo de energía debe ser el menor posible, por lo que se requiere las fuentes y luminarias de la mayor eficiencia y eficacia posible, haciendo el análisis económico acorde con los requerimientos y características de funcionamiento del sistema de iluminación seleccionadas. h. La calidad y cantidad de la iluminación como la seguridad, deben ser debidamente ponderados y abordados en el diseño de la aplicación. i. Localización adecuada de las luminarias, las líneas de luminarias se deben instalar perpendiculares a las filas de bancos de trabajo o máquinas (Figura 420.2.3). Esto evita la formación de sombras en la tarea visual y al mismo tiempo reduce la posibilidad de luz reflejada en los ojos de los trabajadores. La disposición alternada de luminarias con difusor y paralelas a las filas de bancos de trabajo dan una mejor impresión de conjunto y produce una mayor sensación de confort. Sin embargo, no siempre se pueden obtener los beneficios de ambas disposiciones al mismo tiempo. Normalmente, las buenas condiciones en el plano de trabajo son más importantes que una impresión de conjunto confortable. j. Casos especiales de iluminación industrial. En ciertos procesos de fabricación y en la inspección de algunos artículos la instalación de alumbrado general no satisface las exigencias requeridas. En estos casos se han de encontrar soluciones especiales, de las cuales se dan algunos ejemplos en la Figura 420.2.3. las cuales se aplican a las siguientes situaciones: ⇒ Para evitar reflexiones que originan luminancia de velo; la dirección de la luz reflejada no debe coincidir con el ángulo de visión. ⇒ La observación de detalles especulares contra un fondo difuso se facilita si la dirección de la luz reflejada coincide con el ángulo de visión. ⇒ La iluminación rasante hace resaltar irregularidades de la superficie que se examina. ⇒ La luz reflejada desde una fuente de luz de gran superficie facilita la inspección de manchas en una superficie pulimentada. ⇒ La luz difusa de una fuente de gran superficie facilita la composición tipográfica. ⇒ Las irregularidades de un material transparente se descubren mediante la luz difusa que lo atraviesa. ⇒ La iluminación por silueta es muy efectiva en el control de contornos. ⇒ La iluminación direccional es necesaria para poner de relieve la forma y la textura de un objeto. Figura 420.2.3 Ejemplos para colocación de luminarias suplementarias:
- 93. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 91 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Iluminación de bodegas industriales, las naves industriales de una planta, si son muy grandes, se recomienda utilizar techo en forma de lucernario o en diente de sierra, con el fin de admitir en su interior más luz procedente del exterior. Cualquiera que sea el tipo de trabajo, es necesario añadir luz artificial a la natural ya existente. Iluminación de naves de una planta de gran altura. En plantas con más de 7 metros de altura, las fuentes de luz deben colocarse también a gran altura, con el fin de mantener las fuentes de luz fuera del campo de acción de las grúas o maquinaria similar. Para esta aplicación se debe usar luminarias con fotometrías optimizadas para grandes alturas o tipo high bay. 420.2.4 ALUMBRADO DE ESTABLECIMIENTOS COMERCIALES. En los locales destinados a la exposición de objetos (tiendas, almacenes y salas de exposición), la meta principal del alumbrado es la de obtener una presentación atractiva, que concentre la atención en sus mejores ventajas, lo que se puede lograr con altos niveles de luminancia. Como alternativa, pueden utilizarse, para obtener el mismo efecto, bombillas con haz de luz concentrada (spots), con luz de tonalidad blanca o de colores, una iluminación especial con movimiento programado y otros dispositivos semejantes. Aunque básicamente existe una disposición fija de alumbrado general, éste debe ser complementado con un alumbrado direccional utilizable para cualquier disposición de los objetos expuestos. El alumbrado direccional se debe utilizar únicamente para dirigir la atención hacia las “ofertas especiales” y similares; con este fin se utiliza la instalación de aparatos de proyección o bombillas con haz de luz concentrada (spots). La direccionalidad de la luz se describe mediante el concepto de “Modelado”. El modelado es la capacidad de la luz para revelar la forma tridimensional de un objeto, y se consigue mediante un equilibrio entre la luz difusa y la luz direccional. Hay que evitar que la iluminación sea excesivamente direccional por que producirá fuertes sombras, ni excesivamente difusa por que se perderá el efecto modelado, dando lugar a un ambiente muy apagado o monótono. SECCIÓN 430. CÁLCULOS PARA ILUMINACIÓN INTERIOR. En los cálculos de iluminación interior se deben tener en cuenta los requisitos de Iluminancia, la uniformidad y el índice de deslumbramiento. El nivel de iluminancia de un local se debe expresar en función de la iluminancia promedio en el plano de trabajo. Para la aplicación del presente reglamento se deben cumplir los valores de la Tabla 410.1. Si no se especifica la altura del plano de trabajo (hm), se deberá tomar un plano imaginario a 0,75 m, sobre el nivel del suelo para trabajar sentados y de 0,85 m para trabajos de pie. La iluminancia promedio se calcula mediante la fórmula: Eprom = (Φtot *CU* FM) / A Donde: Φtot = Flujo luminoso total de las bombillas. A = Área del plano de trabajo en m2 CU = Coeficiente o Factor de utilización para el plano de trabajo. FM = Factor de mantenimiento. 430.1 MÉTODO DEL COEFICIENTE DE UTILIZACIÓN DE LA INSTALACIÓN (CU). El coeficiente de utilización de la instalación también se conoce como factor reducido de utilización y es
- 94. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 92 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público la relación entre el flujo luminoso que cae en el plano de trabajo y el flujo luminoso suministrado por la luminaria. Este coeficiente representa la cantidad de flujo luminoso efectivamente aprovechado en el plano de trabajo después de interactuar con las luminarias y las superficies dentro de un local. El valor del coeficiente de utilización depende de la distribución fotométrica de la luminaria y de las dimensiones y características de reflectancia del local. En función de las características de diseño para una luminaria con distancia de montaje hm se tendrá que parte del flujo luminoso emitido por la fuente es absorbido por la misma o por la luminaria y no contribuye al nivel de la iluminación del local. El resto del flujo de la fuente es dirigido hacia arriba y hacia abajo, es decir, por encima y por debajo de un plano horizontal que pasa por el centro de la fuente, ver Figura 430.1 a. 1. Radiación directa hacia el plano de trabajo (Wp) 2. Dirigido hacia las paredes por debajo de la luminaria. 3. Dirigido hacia las paredes por encima de la luminaria. 4. Dirigido hacia el techo. Figura 430.1 a. Distribución del flujo luminoso emitido por las fuentes. La parte del flujo radiado directamente sobre el plano de trabajo es la que contribuye en mayor cuantía al nivel de iluminancia. Solamente una parte del flujo dirigido hacia el techo y las paredes se convierte en flujo útil en el plano de trabajo, algunas veces después de varias reflexiones. El coeficiente o factor de utilización (CU) también se puede calcular como el producto de la eficiencia del local (ηR) por la eficiencia de la luminaria (ηL), CU = ηR ηL Figura 430 .1 B) Efecto del diseño de la luminaria en del Coeficiente de utilización (CU) para un local dado. Con el método del factor de utilización se puede determinar la iluminancia media en el plano de trabajo. Para su aplicación se requiere contar con la información del coeficiente de utilización de las luminarias a usar, información que debe ser suministrada por el fabricante en catálogos o fichas técnicas de público conocimiento.. También se requiere conocer las dimensiones geométricas del local a iluminar y las correspondientes al montaje de las luminarias. El método del factor de utilización puede aplicarse bajo los siguientes supuestos que deben cumplirse, razonablemente, para obtener resultados confiables: ⇒ Distribución uniforme de las luminarias ⇒ Las superficies del local deben ser difusoras y espectralmente neutras ⇒ El flujo incidente sobre cada superficie debe distribuirse uniformemente ⇒ El local debe estar libre de obstrucciones de tamaño considerable. Poca absorción de paredes el coeficiente de utilización será alto. Con gran absorción de paredes: el coeficiente de utilización será bajo
- 95. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 93 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 430.2 MÉTODO DE CAVIDADES ZONALES. Para un local dado se consideran tres cavidades, las cuales tienen como límites intermedios planos imaginarios situados uno a la altura del plano de trabajo, y otro a la altura de montaje de las luminarias. Las cavidades así delimitadas reciben las denominaciones de cavidad de techo, cavidad del local y cavidad del piso, ver figura 430.2. El método tiene cuatro pasos básicos: a. Determinar los índices de las cavidades zonales b. Determinar la reflectancia efectiva de las cavidades c. Seleccionar el coeficiente de utilización d. Calcular el nivel promedio de iluminación. Figura 430.2. Distancias y cavidades para aplicación del método del Coeficiente de local La iluminancia promedio horizontal - Eprom - se calculará entonces para la cavidad del local mediante la siguiente fórmula, aunque por lo general se usa para estimar el número de luminarias a instalar de acuerdo con un nivel de iluminancia requerido: Eprom = N x n x ΦL x CU x FM l x a Donde: N = Número de luminarias en el local. n = número de bombillas por luminaria ΦL = flujo luminoso de una Bombilla de la luminaria. CU = Coeficiente o Factor de utilización para el plano de trabajo. FM = Factor de mantenimiento de la instalación. l = longitud del local en metros a = ancho del local en metros Los requisitos sobre la reflectancia (ρ) y el factor de mantenimiento (FM) se dan en los numerales 430.2.2 y 430.5.1, respectivamente. Las reflexiones de las cavidades de techo y piso son tenidas en cuenta mediante factores de corrección en la aplicación del método. En este método la uniformidad se asocia con el criterio de espaciamiento propio de cada luminaria, el cual se determina en laboratorio junto con la información fotométrica. Tal criterio corresponde con la distancia máxima a respetar en un arreglo cuadrado de luminarias, determinada con base en el comportamiento fotométrico a lo largo de los ejes normales de la luminaria y su diagonal para mantener el nivel de uniformidad. Si este criterio no es suministrado se deberá evaluar la uniformidad mediante el cálculo puntual de niveles de iluminación mediante las curvas isocandela. 430.2.1 ÍNDICES DE LAS CAVIDADES. Para un espacio rectangular se definen los siguientes índices para cada una de las cavidades en función de sus dimensiones y la altura de montaje de las luminarias:
- 96. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 94 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Índice de la cavidad de techo = [ 5 hc ( l + a )] / (l x a) Índice de la cavidad de local = [5 hm ( l + a )] / ( l x a) Índice de la cavidad de Piso = 5 hf ( l + a ) / ( l x a) Donde: hc = Altura de la cavidad del techo hm = altura de la cavidad del local hf = altura de la cavidad del piso l = longitud del local a = ancho de local 430.2.2 REFLECTANCIAS EFECTIVAS DE LAS CAVIDADES ZONALES. Conocidas las reflectancias de techo, piso y paredes en la tabla siguiente se determinan las reflectancias efectivas para las cavidades de techo (ρcc) y piso (ρfc) Mediante el uso de los índices de cavidad de techo y de cavidad de piso. Se determina la reflectancia efectiva (ρ) Nótese que si la luminaria está montada en el techo o el plano de trabajo corresponde con el piso, el índice de cavidad será 0, y por lo tanto la reflectancia corresponderá con la del techo o el piso, respectivamente. Reflectancia efectiva (ρ) La reflectancia de una superficie se define como la razón entre el flujo luminoso reflejado por la superficie y el flujo que incide sobre ella. Generalmente para las tablas de coeficiente de utilización se utiliza una reflexión de piso del 20% y se parametrizan los correspondientes a techo y paredes. En un local se tienen tres tipos de reflectancias: del techo, de paredes y del plano de trabajo. Una cuarta reflectancia se da cuando las paredes tienen friso; es por ello que las reflectancias se definen en las tablas por un código de tres o cuatro dígitos, a manera de ejemplo: valores de la forma 7751 representa la reflectancia combinada de techo (0,7), friso (0,7), paredes (0,5) y plano de trabajo (0,1); 751 representa la reflectancia combinada de techo (0,7), paredes (0,5) y plano de trabajo (0,1). Para maximizar la efectividad de la luz suministrada es conveniente pintar la superficie de las paredes con colores claros, de esta forma se logra una buena reflectancia. Colores claros y brillantes pueden reflejar hasta un 80% de la luz incidente, mientras que colores oscuros pueden llegar a reflejar menos de un 10% de la luz incidente. En la Tabla 430.2.2 a y 430.2.2 b. se muestran valores de reflectancias de techos, pisos y paredes y para algunos colores y texturas. Tabla 430.2.2 a. Reflectancia efectiva de cavidad de techo y piso para varias combinaciones de reflectancias.
- 97. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 95 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público TONO COLOR SUPERFICIES ACABADOS DE CONSTRUCCIÓN Maple 43 Nogal 16 Caoba 12 Pino 48 Madera clara 30-50 Madera oscura 10-25 ACABADOS METÁLICOS Blanco nuevo 88 Blanco viejo 76 Muy claro Azul verde 76 Crema 81 Azul 65 Miel 76 Gris 83 Azul verde 72 Claro Crema 79 Azul 55 Miel 70 Gris 73 Azul verde 54 Mediano Amarillo 65 Miel 63 Gris 61 Azul 8 Amarillo 50 Oscuro Café 10 Gris 25 Verde 7 Negro 3 Blanco polarizado 70-85 Aluminio pulido 75 Aluminio mate 75 Aluminio claro 59- 79 Cantera clara 18 Cemento 27 Concreto 40 Mármol blanco 45 Vegetación 25 Asfalto limpio 7 Adoquín de roca 17 Grava 13 Ladrillo claro 30-50 Ladrillo oscuro 15-25 Tabla 430.2.2 b. Valores de Reflectancia (aproximada) en %, para colores y texturas 430.2.3 USO DE TABLAS FOTOMÉTRICAS DE COEFICIENTE DE UTILIZACIÓN –CU-. El coeficiente de utilización CU se determina con base en las tablas suministradas por los fabricantes, relacionadas con la información fotométrica de cada tipo de luminaria. Las tablas de CU están parametrizadas en función del índice de local (k8 ) y de los índices de reflectancias efectivas para las cavidades de techo (ρcc) y piso (ρfc), así como de la reflectancia de las paredes ρw. Luego, una vez determinado el índice de local k y las reflectancias efectivas para las cavidades del techo (ρcc) y del piso (ρcf), el factor de utilización o coeficiente de utilización (CU) se obtiene, por extrapolación, de los datos de la tabla de CU correspondiente a cada luminaria. Normalmente como las tablas de coeficiente de utilización se construyen para una reflectancia efectiva del piso del 20% se deberá efectuar una corrección si el valor es distinto. Para el efecto se aplicará la tabla 430.2.3. Un ejemplo de una tabla de factor de utilización se observa en la Figura 430.2.3. Reflectancia de piso [ %] = 20 Reflectancia techo 80 70 50 Reflectancia paredes [ %] 70 50 30 10 70 50 30 10 70 50 30 10 Índice de local Coeficientes de Utilización 1 0.90 0.86 0.83 0.80 0.88 0.85 0.8] 0.78 0.8] 0.78 0.75 0.77 2 0.82 0.75 0.69 0.64 0.80 0.73 0.68 0.64 0.70 0.66 0.62 0.67 3 0.74 0.66 0.57 0.52 0.72 0.64 0.58 0.52 0.6] 0.56 0.52 0.59 4 0.68 0.58 0.50 0.45 0.66 0.56 0.50 0.44 0.54 0.48 0.43 0.52 5 0.62 0.50 0.42 0.37 0.59 0.49 0.42 0.37 0.48 0.41 0.36 0.46 6 0.57 0.44 0.38 0.32 0.55 0.44 0.37 0.31 0.42 0.36 0.31 0.41 7 0.52 0.40 0.33 0.27 0.50 0.39 0.32 0.27 0.38 0.31 0.26 0.36 8 0.48 0.36 0.28 0.23 0.46 0.35 0.28 0.23 0.34 0.28 0.23 0.33 9 0.44 0.32 0.25 0.20 0.42 0.31 0.25 0.20 0.30 0.24 0.20 0.29 8 También conocido como RCR (Room Cavity Ratio) en el Método de Cavidad Zonal de la IESNA.
- 98. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 96 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 0.29 0.22 0.18 0.39 0.28 0.22 0.18 0.28 0.2] 0.]7 0.26 0.21 Figura 430.2.3 a. Ejemplo de una Tabla de Factores de Utilización, suministrada por el fabricante de la luminaria Reflectancia efectiva cavidad del techo ρcc (%) 80 70 50 30 10 Reflectancia paredes ρw (%) 70 50 30 10 70 50 30 10 50 30 10 50 30 10 50 30 10 Para 10% de reflectancia efectiva de la cavidad del piso (20% : 1,00) Índice del local 1 1.092 1.082 1.075 1.068 1.077 1.070 1.064 1.059 1.049 1.044 1.040 1.028 1.026 1.023 1.012 1.010 1.008 2 1.079 1.066 1.055 1.047 1.068 1.057 1.048 1.039 1.041 1.033 1.027 1.026 1.021 1.017 1.013 1.010 1.006 3 1.070 1.054 1.042 1.033 1.061 1.048 1.037 1.028 1.034 1.027 1.020 1.024 1.017 1.012 1.014 1.009 1.005 4 1.062 1.045 1.033 1.024 1.055 1.040 1.029 1.021 1.030 1.022 1.015 1.022 1.015 1.010 1.014 1.009 1.004 5 1.056 1.038 1.026 1.018 1.050 1.034 1.024 1.015 1.027 1.018 1.012 1.020 1.013 1.008 1.014 1.009 1.004 6 1.052 1.033 1.021 1.014 1.047 1.030 1.020 1.012 1.024 1.015 1.009 1.019 1.012 1.006 1.014 1.008 1.003 7 1.047 1.029 1.018 1.011 1.043 1.026 1.017 1.009 1.022 1.013 1.007 1.018 1.010 1.005 1.014 1.008 1.003 8 1.044 1.026 1.015 1.009 1.040 1.024 1.015 1.007 1.020 1.012 1.006 1.017 1.009 1.004 1.013 1.007 1.003 9 1.040 1.024 1.014 1.007 1.037 1.022 1.014 1.006 1.019 1.011 1.005 1.016 1.009 1.004 1.013 1.007 1.002 10 1.037 1.022 1.012 1.006 1.034 1.020 1.012 1.005 1.017 1.010 1.004 1.015 1.009 1.003 1.013 1.007 1.002 Para 30% de reflectancia efectiva de la cavidad del piso (20% : 1,00) Índice del local 1 0.923 0.929 0.935 0.940 0.933 0.939 0.943 0.948 0.956 0.960 0.963 0.973 0.976 0.979 0.989 0.991 0.993 2 0.931 0.942 0.950 0.958 0.940 0.949 0.957 0.963 0.962 0.968 0.974 0.976 0.980 0.985 0.988 0.991 0.995 3 0.939 0.951 0.961 0.969 0.945 0.957 0.966 0.973 0.967 0.975 0.981 0.978 0.983 0.988 0.988 0.992 0.996 4 0.944 0.958 0.969 0.978 0.950 0.963 0.973 0.980 0.972 0.980 0.986 0.980 0.986 0.991 0.987 0.992 0.996 5 0.949 0.964 0.976 0.983 0.954 0.968 0.978 0.985 0.975 0.983 0.989 0.981 0.988 0.993 0.987 0.992 0.997 6 0.953 0.969 0.980 0.986 0.958 0.972 0.982 0.989 0.977 0.985 0.992 0.982 0.989 0.995 0.987 0.993 0.997 7 0.957 0.973 0.983 0.991 0.961 0.975 0.985 0.991 0.979 0.987 0.994 0.983 0.990 0.996 0.987 0.993 0.998 8 0.960 0.976 0.986 0.993 0.963 0.977 0.987 0.993 0.981 0.988 0.995 0.984 0.991 0.997 0.987 0.994 0.998 9 0.963 0.978 0.987 0.994 0.965 0.979 0.989 0.994 0.983 0.990 0.996 0.985 0.992 0.998 0.988 0.994 0.999 10 0.965 0.980 0.965 0.980 0.967 0.981 0.990 0.995 0.984 0.991 0.997 0.986 0.993 0.998 0.988 0.994 0.999 Tabla 430.2.3 b. Factores de Corrección cuando la Reflectancia efectiva de Piso difiere del 20% 430.2.4 LAS CURVAS ISO K. Otra forma para obtener el coeficiente de utilización (CU) es utilizando las curvas ISO K (isocoeficiente de utilización) de la luminaria seleccionada. El procedimiento para utilizar la curva ISO K es similar al descrito para el uso de las curvas isolux. Se dibuja el área del local que se desea iluminar a la escala en que está la curva ISO K dividido por la altura de montaje respecto al plano de trabajo, para el caso de la curva ISO K de la Figura 430.2.4, la escala es 1 m = 40 mm/hm Figura 430.2.4 Curva ISO K de una luminaria simétrica para uso industrial Las curvas ISO K deben ser obtenidas en un laboratorio fotométrico, utilizando paredes y techos completamente negros, es decir con factores de reflexión de cero %. 430.3 NÚMERO DE LUMINARIAS NECESARIAS PARA PRODUCIR UNA ILUMINANCIA REQUERIDA. El flujo luminoso total necesario para producir una iluminancia promedio requerida se calcula así: Φtot = (EpromxA) / (CUxFM) Donde: Φtot Flujo luminoso total. Eprom Iluminancia promedio requerida. A Área en m2 CU Coeficiente de utilización. FM Factor de mantenimiento.
- 99. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 97 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público El número de luminarias (N) necesario es por consiguiente: N = (Φtot_) / (nxΦl) Donde: Φl flujo luminoso de una bombilla. n número de bombillas por luminaria. 430.4 ESPECIFICACIONES TÉCNICAS DE LUMINARIAS, BALASTOS Y FUENTES. El diseñador del alumbrado interior debe tener en cuenta todos los parámetros técnicos de las fuentes, luminarias y balastos, los cuales no pueden ser inferiores a los valores establecidos en el presente reglamento, y aplicarlos y especificarlos en el diseño de la iluminación. 430.5 MANTENIMIENTO EN INSTALACIONES DE ILUMINACIÓN INTERIOR. Para garantizar en el transcurso del tiempo el mantenimiento de los parámetros luminotécnicos adecuados y la eficiencia energética de la instalación, se deberá elaborar en el proyecto un plan de mantenimiento de las instalaciones de iluminación que contemplará, entre otras las siguiente acciones: a. Reposición de lámparas con la frecuencia de reemplazo. b. La limpieza de luminarias y de la zona iluminada, incluyendo en ambas la periodicidad necesaria. En la Figura 430.5 se muestra un esquema de mantenimiento para una instalación de alumbrado interior La curva A indica la reducción de la iluminancia si solo actuara la depreciación de la bombilla (DLB). La curva C la variación real de los niveles de iluminancia como resultado del mantenimiento Cuando se efectúa limpieza de luminarias únicamente (por ejemplo al final de los años 1 y 2) no se restablece el nivel de iluminancia hasta el nivel dado por la curva A, ya que actúa también la depreciación del local (curva B) Hay que resaltar, como se puede ver en la Figura 430.5 que con el mantenimiento nunca se restablecen las condiciones iniciales, por cuanto hay factores que son no controlables Aspectos como la depreciación de la luminaria debido al envejecimiento y a la degradación de sus materiales, que producen un aumento de la opacidad y/o reducción de reflectividad en los materiales del conjunto óptico de la luminaria como consecuencia de la radiación ultravioleta de las fuentes luminosas, no permiten volver a las condiciones iniciales. Figura 430.5 Esquema de mantenimiento de una instalación de alumbrado interior 430.5.1 FACTOR DE MANTENIMIENTO. Es la relación de la iluminancia promedio en el plano de trabajo después de un periodo determinado de uso de una instalación, y la iluminancia promedio obtenida al empezar a funcionar la misma como nueva. Todo diseño de un sistema de iluminación debe considerar el factor de mantenimiento. El Factor de Mantenimiento (FM) desde el punto de vista de diseño de iluminación de la instalación, se puede considerar como el sobre dimensionamiento que se debe considerar en los valores iniciales de iluminancia horizontal de la edificación, para poder cumplir con los valores de iluminancia promedio horizontal mínimo mantenidos durante su funcionamiento.
- 100. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 98 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público El factor de mantenimiento está dado por la formula: FM = FE x DLB x Fb En donde: FM Factor de mantenimiento de la instalación FE Depreciación de la luminaria por ensuciamiento DLB Depreciación por disminución del flujo luminoso de la bombilla Fb Factor de balasto Depreciación producida por la suciedad acumulada en la luminaria (fe). Con el paso del tiempo, la suciedad que se va depositando sobre las ventanas, luminarias y superficies del local, unido a la disminución de flujo luminoso que experimentan las bombillas a lo largo del tiempo, hace que el nivel inicial de iluminación que se disfrutaba en ellas, descienda sensiblemente. La acumulación de polvo sobre las luminarias y bombillas, está afectada por el grado de ventilación, el ángulo de inclinación, el acabado de las superficies que forman las luminarias y el grado de contaminación del ambiente que las rodea. La mayor pérdida de iluminación en una instalación proviene de la suciedad, que se deposita sobre las bombillas y las luminarias, reduciendo la disminución de luz de las mismas no solo por la disminución de la emitida directamente por las propias bombillas, sino también por reflexión y refracción en las superficies empleadas para tal fin. Con el fin de garantizar una iluminación adecuada, se deben aplicar los siguientes criterios de mantenimiento. a. En locales con alto grado de contaminación se debe utilizar luminarias herméticas. b. Los cristales de las ventanas y las superficies que forman techos y paredes deben ser limpiados periódicamente para mantener la transmisión de luz natural y la reflectancia de las mismas. c. La limpieza o repintado de las paredes y techos tendrá gran importancia en el caso de salas pequeñas y de alumbrados indirectos. d. Las luminarias deben ser limpiadas regularmente, sobre todo las superficies reflectoras y difusoras. Si incorporan difusores de plástico, bien sea liso o prismático, y están envejecidos por el uso, deberán ser sustituidos. e. La realización de una limpieza programada a intervalos regulares, permite mantener de una forma más constante los niveles de iluminación de un local. Para obtener una máxima ventaja económica, el intervalo de limpieza deberá mantener una relación con el intervalo de reposición de las bombillas. Depreciación por disminución del flujo luminoso de la bombilla (DLB). En el diseño, operación y mantenimiento de los sistemas de iluminación, se debe utilizar la información que el fabricante suministre sobre las características de las posibles bombillas a utilizar y las condiciones inherentes al comportamiento descrito por las mismas. SECCIÓN 440 EFICIENCIA ENERGÉTICA EN LAS INSTALACIONES DE ILUMINACIÓN. 440.1 VALOR DE EFICIENCIA ENERGÉTICA DE LA INSTALACIÓN. – VEEI- La eficiencia energética de una instalación de iluminación de una zona, se evaluará mediante el indicador denominado Valor de Eficiencia Energética de la instalación VEEI expresado en (W/m2 ) por cada 100 luxes, mediante la siguiente expresión:
- 101. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 99 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público VEEI = P x 100 S x Eprom Donde: P Potencia total instalada en las bombillas más los equipos auxiliares, incluyendo sus pérdidas [W] S Superfície iluminada [m2 ] Eprom Iluminancia promedio horizontal mantenida [lux] En la Tabla 440.1, se indican los Valores Límite de Eficiencia Energética de la Instalación (VEEI) que deben cumplir los recintos interiores de las edificaciones; criterio adaptado de la norma UNE 12464-1 de 2003. Los valores de VEEI se establecen en dos grupos de zonas en función de la importancia que tiene. Zonas de baja importancia lumínica. Corresponde a espacios donde el criterio de diseño, la imagen o el estado anímico que se quiere transmitir al usuario con la iluminación, queda relegado a un segundo plano frente a otros criterios como el nivel de iluminancia, el confort visual, la seguridad y la eficiencia energética. Zonas de alta importancia lumínica o espacios donde el criterio de diseño, la imagen o el estado anímico que se quiere transmitir al usuario con la iluminación, son relevantes frente a los criterios de eficiencia energética. Estos valores incluyen la iluminación general y el alumbrado direccional, pero no las instalaciones de iluminación de vitrinas y zonas de exposición. iluminación, estas son: Grupo Actividades de la zona Límites de VEEI Administrativa en general 3,5 Andenes de estaciones de transporte 3,5 Salas de diagnóstico (4) 3,5 Pabellones de exposición o ferias 3,5 Aulas y laboratorios (2) 4,0 Habitaciones de hospital (3) 4,5 Otros recintos interiores asimilables a grupo 1 no descritos en la lista anterior 4,5 Zonas comunes (1) 4,5 Almacenes, archivos, salas técnicas y cocinas 5 Parqueaderos 5 a Zonas de baja importancia lumínica Zonas deportivas (5) 5 Administrativa en general 6 Estaciones de transporte (6) 6 Supermercados, hipermercados y grandes almacenes 6 Bibliotecas, museos y galerías de arte 6 Zonas comunes en edificios residenciales 7,5 Centros comerciales (excluidas tiendas) (9) 8 Hostelería y restauración (8) 10 Otros recintos interiores asimilables a grupo 2 no descritos en la lista anterior 10 Centros de culto religioso en general 10 Salones de reuniones, auditorios y salas de usos múltiples y convenciones, salas de ocio o espectáculo, y salas de conferencias (7) 10 Tiendas y pequeño comercio 10 Zonas comunes (1) 10 b Zonas De alta importancia lumínica Habitaciones de hoteles, etc. 12 Tabla 440.1 Valores límite de eficiencia energética de la instalación (VEEI) NOTAS: (1) Espacios utilizados por cualquier persona o usuario, como recepción, vestíbulos, pasillos, escaleras, espacios de tránsito de personas, aseos públicos, etc. (2) Incluye la instalación de iluminación de aulas y las pizarras de las aulas de enseñanza, aulas con monitores de computador, música, laboratorios de idiomas, aulas de dibujo técnico, aulas de prácticas y laboratorios, manualidades, talleres de enseñanza y aulas de arte, aulas de preparación y talleres, aulas comunes de estudio
- 102. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 100 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público y aulas de reunión, aulas clases nocturnas y educación de adultos, salas de lectura, guarderías, salas de juegos de guarderías y sala de manualidades. (3) Incluye la instalación de iluminación interior de la habitación y baño, formada por iluminación general, iluminación de lectura e iluminación para exámenes simples. (4) Incluye la instalación de iluminación general de salas como salas de examen general, salas de emergencia, salas de escáner y radiología, salas de examen ocular y auditivo y salas de tratamiento. Sin embargo quedan excluidos locales como las salas de operación, quirófanos, unidades de cuidados intensivos, dentista, salas de descontaminación, salas de autopsias y mortuorios y otras salas que por su actividad puedan considerarse como salas especiales. (5) Incluye las instalaciones de iluminación del terreno de juego y graderías de espacios deportivos, tanto para actividades de entrenamiento y competición, pero no se incluye las instalaciones de iluminación necesarias para las transmisiones de televisión. Las graderías son asimilables a zonas comunes del grupo 1 (6) Espacios destinados al tránsito de viajeros como recepción de terminales, salas de llegadas y salidas de pasajeros, salas de recogida de equipajes, áreas de conexión, de ascensores, áreas de ventanillas de taquillas, facturación e información, áreas de espera, salas de consigna, etc. (7) Incluye la instalación de iluminación general y direccionada. En el caso de cines, teatros, salas de conciertos, etc. se excluye la iluminación con fines de espectáculo, incluyendo la representación y el escenario. (8) Incluye los espacios destinados a las actividades propias del servicio al público como mostrador, recepción, restaurante, bar, comedor, auto-servicio o buffet, pasillos, escaleras, vestuarios, servicios, aseos, etc. (9) Incluye la instalación de iluminación general y localizada de mostrador, recepción, pasillos, escaleras, vestuarios y aseos de los centros comerciales. Se podrán excluir del cumplimiento de los requisitos de eficiencia energética los siguientes tipos de instalaciones: a) En edificaciones y monumentos con valor histórico o arquitectónico reconocido, cuando el cumplimiento de las exigencias de esta Sección pudiese alterar de manera sustancial su carácter o aspecto. b) En construcciones provisionales con un plazo previsto de utilización igual o inferior a 1 año. c) En instalaciones industriales, talleres y edificaciones agrícolas no residenciales, cuando los valores de eficiencia energética comprometa la seguridad de las personas, no obstante, esto no les exime de utilizar las fuentes de la mayor eficacia lumínica posible. d) En aplicaciones donde la energía radiante emitida por fuente luminosas tenga otros fines distintos a la sola iluminación. e) Alumbrados de emergencia f) Iluminación de escenarios deportivos que requieran transmisión de televisión. g) Iluminación decorativa. En el caso de aplicar alguna de las exclusiones el responsable del proyecto de iluminación deberá aplicar otros criterios de uso racional y eficiente de la energía. SECCIÓN 450 EFICIENCIA ENERGÉTICA MEDIANTE CONTROL DEL ALUMBRADO. Las nuevas edificaciones industriales, comerciales o de uso oficial con más de 500 m² de construcción deben disponer de sistemas de control de iluminación, con criterio URE. Las edificaciones de vivienda deberán atender los lineamientos que sobre el uso racional y eficiente de energía dicten el Ministerio de Ambiente, Vivienda y Desarrollo Territorial y el Ministerio de Minas y Energía en cumplimiento del Decreto 2501 de 2007.
- 103. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 101 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Entre otras posibles, se podrá usar por lo menos una de las siguientes formas para controlar el nivel de iluminación artificial en un recinto interior: ⇒ Encendido/apagado manual, ⇒ Atenuación del flujo luminoso de las fuentes. ⇒ Encendido/apagado automático; ⇒ Pasos inteligentes con control automático y ⇒ Atenuación del flujo luminoso de las bombillas o dimerización automática. 450.1 CONTROL DE ENCENDIDO Y APAGADO MANUAL. Cuando la iluminancia interior de luz día Ei excede la iluminancia de diseño Ed, el usuario de la edificación interior puede apagar la luz artificial. Sin embargo, la experiencia ha demostrado que en las zonas de trabajo los ocupantes encienden la iluminación artificial si Ei es menor de aproximadamente el 60% de Ed, y que solo lo apagan cuando desocupan el área y no cuando Ei sobrepasa el valor de Ed. La lámpara o grupo de lámparas que iluminen áreas no mayores a 100 M2 localizadas en mismo salón, debe contar con por lo menos un sistema de apagado o encendido independiente. Toda edificación destinada al funcionamiento de entidades públicas de cualquier orden, deben tener por lo menos un sistema de interrupción manual por piso o sector del sistema de iluminación y las luces deben ser apagadas en los horarios que no se desarrollen actividades propias de la función de la entidad. Igualmente debe disponerse de interruptores manuales que permitan separar áreas de trabajo dentro de un mismo salón cuando este supere los 30 m2 . 450.2 ATENUACIÓN DEL FLUJO LUMINOSO DE LAS BOMBILLAS O DIMERIZACIÓN MANUAL. Con atenuación del flujo luminoso de las bombillas o dimerización manual de la iluminación artificial se evitan los cambios bruscos de iluminación inherente a un interruptor encendido/apagado, pero existe la necesidad de ajustar continuamente el nivel de iluminación y por esta razón la dimerización manual está limitada en la práctica a su uso en interiores, con fuentes que lo permitan. Las lámparas fluorescentes compactas, son susceptibles de intentos de encendidos por pequeñas tensiones residuales que generan parpadeos y comprometer su vida útil, por lo que se debe tener especial atención en el uso de dimers con estas lámparas. 450.3 CONTROL DE ENCENDIDO Y APAGADO AUTOMÁTICO. Se pueden utilizar elementos fotoeléctricos para apagar la iluminación artificial cuando la iluminancia interior de luz día (Ei) exceda la iluminancia de diseño (Ed). Es recomendable que el sistema pueda trabajar de manera que la iluminación artificial sea automáticamente apagada cuando Ei sobrepasara en un 50 o 100% el valor de Ed. Igualmente, es recomendado utilizar el encendido y apagado automático, cuando no se requiera la iluminación, para lo cual los sistemas detectores de presencia son indicados. 450.4 PASOS ESCALONADOS CON CONTROL AUTOMÁTICO. Los abruptos cambios indeseados de la iluminación de encendido/apagado de control automático pueden hacerse menos severos, si no se encienden o apagan todas las luminarias a la vez, sino de una manera gradual o escalonada. Para este tipo de control se requieren luminarias con balastos multitensión y/o sistemas de cableado adecuados. Dichas instalaciones requieren de un diseño calificado del sistema de control con el objetivo de cumplir los requerimientos técnicos y mantener el confort de los usuarios 450.5 SISTEMAS DE CONTROL AUTOMÁTICOS DE NIVELES DE ILUMINACIÓN. El mejor sistema de control será el que de una manera continua mantenga un equilibrio entre la cantidad de luz natural y el nivel de iluminación artificial, de tal forma que la iluminancia de diseño se mantenga constante. Un Sistema Automático de Control de Iluminación (SACI) puede ser definido como un
- 104. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 102 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público dispositivo de control del alumbrado artificial, que tiene la finalidad de funciones de encendido, apagado y/o atenuación (control del flujo luminoso), de acuerdo con un patrón preestablecido, orientado al ahorro energético y en función de una o más de las siguientes variables: ⇒Nivel de iluminancia por la luz artificial o natural ⇒Ocupación de los locales ⇒Horario de ocupación de los locales Un sistema de control automático de iluminación puede estar conformado por los siguientes dispositivos: a) Salida a atenuadores del flujo luminoso de las bombillas o Dimmers. Es un sistema donde la señal de control determina la proporción de atenuación del flujo luminoso de las bombillas, disminuyéndoles su potencia. Los dispositivos atenuadores de buena calidad generalmente no producen distorsiones en la forma de corriente de alimentación de la bombilla y pueden aumentar su eficacia. Los equipos de mala calidad no sólo empeoran la eficacia luminosa con la atenuación, sino que pueden afectar la vida de las bombillas. No todas las bombillas son aptas para la regulación de su flujo luminoso sin que experimenten algún tipo de inconvenientes. Existe en el mercado una gran cantidad de lámparas que no soportan atenuación y son afectadas en su vida útil por cambios de tensión de alimentación y hacen intentos de encendidos con pequeñas tensiones residuales, produciendo un parpadeo molesto y una acelerada pérdida de vida útil, por lo que se debe tener especial atención cuando se usen Dimers con ese tipo de lámparas. Desarrollos electrónicos recientes permiten hacer funcionar tubos fluorescentes en regímenes de baja potencia, a valores tan bajos como del 1 %, sin parpadeos. La regulación del flujo luminoso de las bombillas permite el máximo aprovechamiento de las continuas variaciones de la luz natural sin causar molestias para el usuario, quien no percibe ningún cambio en la iluminación. Además, permite ahorrar la energía del exceso de iluminación que puede estar originado, por ejemplo, por sobredimensionado inicial de la instalación para lograr un buen factor de mantenimiento. b) Salida a Sensores: La finalidad de un sensor de un sistema de control es evaluar las condiciones de los ambientes (cantidad de luz natural, presencia o ausencia de ocupantes, etc.) para generar la señal de control. Los tipos más conocidos son: Sensor ocupacional, sensor fotoeléctrico y sensor de tiempo (reloj). Sensor Ocupacional o detectores de presencia: El sensor ocupacional es un dispositivo que detecta la presencia de personas en los locales para realizar el control. Son apropiados para este fin los dispositivos similares a los utilizados en sistemas de seguridad (alarmas antirrobo), los que están basados principalmente en dos tipos de tecnología: de infrarroja y de ultrasonido. El control de la Iluminación (encender, apagar y regular la iluminación) en la vivienda se realiza tradicionalmente a través de interruptores y reguladores de iluminación de pared. Con el control de la iluminación integrado en un sistema de domótica se puede conseguir un importante ahorro energético y gran aumento del confort. En las Unidades Inmobiliarias Cerradas se debe disponer de sistemas de sensores ocupacionales para el encendido del alumbrado de corredores y pasillos de áreas comunes. SECCIÓN 460 LA DOMÓTICA Y LA INMÓTICA EN LA ILUMINACIÓN. La domótica se define como la incorporación al equipamiento de edificios la tecnología que permite gestionar de forma energéticamente eficiente, segura, remota y confortable para el usuario los distintos tipos de aparatos e instalaciones domésticas tradicionales como iluminación, electrodomésticos, aire acondicionado, seguridad, etc. Domótica es un término que se utiliza para denominar la parte de la tecnología que integra el control y la supervisión de los elementos existentes en un espacio habitable, posibilitando una comunicación entre todos ellos. El término domótica se aplica a servicios en vivienda y el término inmótica se aplica a edificaciones comerciales, corporativas, hoteleras, empresariales y similares.
- 105. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 103 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público La domótica en el campo de la gestión de energía se encarga de hacer un uso más efectivo de la energía eléctrica mediante dispositivos temporizadores, sensores y elementos programables que permiten el uso racional de energía y en la parte de iluminación, conecta o desconecta el servicio zonificado con detectores de presencia o en función de la luz natural. La domótica no solo es automatización, ya que se necesita integrar los sistemas de control, las comunicaciones y la gestión integral del recinto o edificio dentro de un mismo grupo para que pueda ser llamado recinto domótico. Integrar el control de la iluminación (encender, apagar y regular la iluminación) con un sistema de domótica aumenta el confort y ahorra energía en una edificación, ya sea esta una vivienda o un edificio de oficinas. Forman parte de la domótica una serie de equipos, capaces de controlar parámetros de corrientes y tensiones típicas que pueden ser enviadas a una interfase de administración de la edificación, tales como Controladores Lógicos Programables (PLC). La finalidad de estos sistemas es el control de todos los subsistemas, incluidos los de iluminación, luz de emergencia, señalización de vías de escape, alarmas de seguridad, etc. El cambio del estado de una iluminación cuando existe participación de la luz natural, normalmente muy rápida, requiere de un control frecuente y para ello son aptos los conceptos domótica e inmótica. Los principales métodos para cambiar el estado de la iluminación mediante la domótica son: a. Control por Presencia – El control de presencia (mediante detectores de presencia) puede encender o apagar la iluminación. de una persona en una habitación, enciende la iluminación, y cuando no la detecta, la apaga. b. Medir la Luz – Medir la luz en la estancia (incluyendo la luz natural aportado por el exterior y la luz que llega de otras estancias) puede regular la iluminación para garantizar una cantidad de luz establecido con el sistema de domótica. c. La Actividad/Escenas – Según la actividad de los usuarios la iluminación se puede adaptar de forma automática (activándose una Escena). La iluminación que forma parte de de una Escena se programa para que tome un determinado nivel de iluminación, mientras que otras áreas toman otros valores d. Programación Horaria – Con la programación horaria se puede programar el control del apagado, encendido y regulación de la iluminación con la domótica según la hora del día, y el día de la semana. Por ejemplo la luz del pasillo puede estar apagada durante el día, pero encenderse automáticamente a 25% por la noche (variándose el horario según la época del año) y la luz del baño se programa para que solo se enciende al 50% al encenderse por la noche. Otra función puede ser que la luz del dormitorio se enciende de forma graduada por la mañana, los días laborables, para despertar lentamente al usuario. e. Simulación de Presencia – La simulación de presencia tiene como objetivo hace parecer que la casa esta habitada aunque esté vacía. La iluminación puede se utilizada (con o sin otros elementos integrados en el control del sistema de domótica) para la simulación de presencia en la vivienda, encendiendo y apagando la iluminación ciertas horas del día, de forma programada, aleatoria, o de unas rutinas aprendidas por el sistema de domótica. f. Otros Eventos – Otros eventos en la casa, detectadas por el sistema de domótica, pueden activar la iluminación. Por ejemplo, sí el alarma de seguridad detecta intrusión en el jardín por la noche, automáticamente se puede encender toda la iluminación del exterior y la iluminación de los pasillos de la casa. SECCIÓN 470 ALUMBRADO DE EMERGENCIA. 470.1 ASPECTOS GENERALES. En el diseño de los sistemas de alumbrado de emergencia se deben tener en cuenta los siguientes aspectos: a) Alumbrado de emergencia permanente. Alimentado por sistema de energía separado y automantenido, el suministro de energía en este tipo de alumbrado es completamente independiente de
- 106. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 104 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público la red eléctrica (excepto cuando se cargan las baterías) y está formado por baterías recargables por la red principal y de funcionamiento seguro. Cada luminaria tiene su propia batería que, en situación normal, está conectada de una manera “flotante” con la red eléctrica. En caso de una falla en la red eléctrica, las baterías entran automáticamente en acción y deberá tener una autonomía no menor a 1 hora. Si se restablece el servicio normal, las baterías vuelven a recargarse. Este sistema es el más fiable: cada bombilla sigue funcionando incluso durante un incendio o aunque se desintegren los cables de distribución. b) Alumbrado de emergencia no permanente. Este tipo de alumbrado opera con una planta generadora para emergencia o un centro de baterías que automáticamente entran en acción durante una falla de suministro normal de energía. La desventaja del sistema provisto de planta de emergencia es que necesita mantenimiento periódico. Otro inconveniente es que depende de la red de alumbrado existente para la distribución de energía de emergencia y, por consiguiente, ésta puede ser fácilmente interrumpida en caso de incendio, daño en la infraestructura del edificio, etc. c) Alumbrado de escape: alumbrado suficiente para poder evacuar un edificio, con rapidez y seguridad, durante una emergencia. La iluminancia proporcionada por el alumbrado en cualquier punto del piso de una salida de emergencia no debe ser menor de 1,0 lux. Este alumbrado se debe instalar en la intersección de corredores, en los cambios de dirección y nivel de las escaleras, en puertas y salidas d) Alumbrado de seguridad: Es el alumbrado que se requiere para asegurar a las personas que desarrollan actividades potencialmente peligrosas (ejemplo operación de una sierra circular) no deberá ser menor del 5% de los valores normales de iluminación. e) Alumbrado de respaldo: Es el alumbrado que se requiere para poder continuar las actividades de importancia vital durante una emergencia, por ejemplo en salas de cirugía. f) Autonomía de las luces de emergencia. Las luces de emergencia deben tener una autonomía no menor a una (1) hora.: 470.2 INSTALACIONES QUE REQUIEREN DE ALUMBRADO DE EMERGENCIA. Requieren de alumbrado de emergencia las siguientes instalaciones: a) Los edificios de más de 5 pisos o edificios que en cualquier hora de la noche concentren más de 100 personas: deben disponer de al menos un sistema de alumbrado de emergencia, que en caso de falla del alumbrado normal, suministre la iluminación necesaria para facilitar la visibilidad a los usuarios de manera que puedan abandonar el edificio, evitar las situaciones de pánico y permitir la visión de las señales indicativas de las salidas y la situación de los equipos y medios de protección existentes. b) Todo recinto cuya ocupación sea mayor a 100 personas: aplica a recintos con ocupación en horas de la noche o que el recinto y su vía de evacuación a lugar seguro carezca de iluminación natural. c) Recorridos de las rutas de evacuación, desde los orígenes de la evacuación hasta el espacio exterior seguro, siempre que estos sean cerrados con muy bajos aportes de iluminación natural o se requieran en horas de la noche. d) Parqueaderos cerrados o cubiertos cuya superficie construida exceda de 100 m2 , incluidos los pasillos y las escaleras que conduzcan hasta el exterior o hasta las zonas generales del edificio. e) Zonas de baños en edificios de uso público. f) Lugares en los que se ubican tableros de distribución o de accionamiento de la instalación de alumbrado. g) Instalaciones que por reglamentaciones especiales requiera de alumbrado de emergencia. Ver norma NFPA75. 470.3 CARACTERÍSTICAS DE LA INSTALACIÓN DEL ALUMBRADO DE EMERGENCIA. La instalación del alumbrado de emergencia deben cumplir los siguientes requisitos: a. Ser fija y estar provista de fuente propia de energía b. Debe entrar automáticamente en funcionamiento al producirse una falla de la alimentación en la
- 107. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 105 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público instalación de alumbrado normal en las zonas cubiertas por el alumbrado de emergencia. Se considera como falla de alimentación el descenso de la tensión de alimentación por debajo del 70% de su valor nominal. c. El alumbrado de emergencia de las vías de evacuación no debe demorar más de 15 segundos en estar disponibles. d. La instalación cumplirá las condiciones de servicio continuo durante 1, hora, como mínimo, a partir del instante en que tenga lugar la falla: e. En las vías de evacuación cuyo ancho no exceda de 2 m, la iluminancia horizontal en el suelo debe ser, como mínimo, 1 lux a lo largo del eje central y 0,5 lux en la banda central que comprende al menos la mitad de la anchura de la vía. Las vías de evacuación con anchura superior a 2 m pueden ser tratadas como varias bandas de 2 m de anchura, como máximo. f. En los puntos en los que estén situados los equipos de seguridad, las instalaciones de protección contra incendios de utilización manual y los cuadros de distribución del alumbrado, la iluminancia horizontal será de 5 Iuxes, como mínimo. g. Los niveles de iluminación establecidos deben obtenerse considerando nulo el factor de reflexión sobre paredes y techos y contemplando un factor de mantenimiento que contemple, tanto la reducción del rendimiento luminoso debido a la suciedad de las luminarias, como al envejecimiento de las bombillas. h. Con el fin de identificar los colores de seguridad de las señales, el valor mínimo del índice de rendimiento cromático Ra de las bombillas debe ser 40. i. A los circuitos de alumbrado de emergencia no deben conectarse otros artefactos ni bombillas que no sean los específicos del sistema de emergencia. Sección 700-15 de la Norma NTC 2050. j. Los sistemas de alumbrado de emergencia deben estar diseñados e instalados de modo que la falla de un elemento de los mismos, como una bombilla fundida, no deje a oscuras los espacios que requieran alumbrado de emergencia. k. Cuando el alumbrado normal artificial consista únicamente en bombillas de descarga de alta intensidad, como vapor de mercurio o sodio de alta presión o de halogenuros metálicos, el sistema de alumbrado de emergencia debe estar destinado para que funcione hasta que se restablezca totalmente el alumbrado artificial normal. l. Las baterías que se utilicen como fuentes de alimentación para sistemas de emergencia deben tener una capacidad nominal de corriente adecuada para alimentar y mantener durante 1 hora como mínimo, la carga total conectada, sin que la tensión aplicada a la carga caiga por debajo del 87,5% de la tensión nominal. La instalación debe contar con un medio de carga automática de las baterías. No se deben utilizar baterías tipo automotriz. 470.4 LOCALIZACIÓN DE LAS LUMINARIAS DE EMERGENCIA. Con el fin de proporcionar una iluminación adecuada las luminarias deben cumplir las siguientes condiciones: a) Se deben situar por lo menos a 2 metros por encima del nivel del suelo b) Se debe disponer de una en cada puerta de salida y en posiciones en las que sea necesario destacar un peligro potencial o el emplazamiento de un equipo de seguridad. Como mínimo se dispondrán en los siguientes puntos: ⇒En las puertas existentes en los recorridos de evacuación; ⇒En las escaleras, de modo que cada tramo de escaleras reciba iluminación directa; ⇒En cualquier otro cambio de nivel; ⇒En los cambios de dirección y en las intersecciones de pasillos; 470.5 SEÑALIZACIÓN E ILUMINACIÓN DE LOS MEDIOS DE EVACUACIÓN. Los medios de evacuación deben cumplir con los requisitos siguientes en cuanto a señalización e
- 108. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 106 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público iluminación se refiere: a) Toda salida o vía de escape debe ser claramente visible y estar completamente señalizada de tal manera que todos los ocupantes de la edificación, puedan encontrar sin problema la dirección de salida y en tal forma que la vía conduzca, de manera inequívoca a sitio seguro. b) Cualquier salida o pasadizo que no sea parte de una vía de escape, pero que por su carácter pueda tomarse como tal, debe estar dispuesta y señalizada de tal manera que se minimicen los riesgos de confusión y el peligro resultante para las personas que busquen escapar del fuego o de otra emergencia, así como para evitar que se llegue a espacios ciegos. c) Todos los medios de evacuación deben estar provistos de iluminación artificial y de emergencia d) El idioma usado en las señales deberá ser el castellano. 470.5.1 ILUMINACIÓN DE LOS MEDIOS DE EVACUACIÓN. La iluminación de los medios de evacuación debe cumplir las siguientes disposiciones: a) La iluminación de los medios de evacuación debe ser continua durante todo el tiempo en que por las condiciones de ocupación, se requiera que las vías de escape estén disponibles para ser utilizadas. b) Los medios de evacuación deben iluminarse en todos los puntos, incluyendo ángulos e intersecciones de corredores y pasillos, escaleras, descansos y puertas de salida, con una iluminancia no menor de 10 luxes, medidos en el piso. c) En auditorios, teatros y salas de conciertos, la iluminación puede reducirse a 2 luxes durante la función. d) Toda Iluminación debe disponerse en forma tal que si se presenta una falla en alguna unidad de iluminación, esta no deje en oscuridad el área servida. e) La iluminación tiene que suministrarse por medio de una fuente que asegure razonable confiabilidad, tal como se exige, para el servicio eléctrico público. SECCIÓN 480 ILUMINACIÓN DE AMBIENTES E INSTALACIONES ESPECIALES. Los equipos y las instalaciones de alumbrado en áreas o ambientes especiales, y equipos especiales, deben cumplir las condiciones, de acuerdo con la clasificación de su lugar de instalación, conforme a las Secciones 500 a 505 y demás que les aplique, del Código Eléctrico Colombiano, Norma NTC 2050 la cual hace parte integral del Reglamento Técnico de Instalaciones Eléctricas – RETIE-,cuyo objeto principal es la seguridad, por tal razón dichos equipos e instalaciones deben certificarse bajo los parámetro de dicho reglamento y no de RETILAP. SECCIÓN 490 PROCEDIMIENTOS PARA LAS MEDICIONES FOTOMÉTRICAS EN ILUMINACIÓN INTERIOR. 490.1 MEDICIÓN DE ILUMINANCIA GENERAL EN UN ESPACIO CERRADO Para mediciones de precisión, el espacio debe ser dividido en cuadrados y la iluminancia se mide en el centro de cada cuadrado y a la altura del plano de trabajo. Para la verificación de diseños se deberán usar las mismas mallas y alturas de cálculo empleadas. La iluminancia promedio del área total se puede obtener al promediar todas las mediciones. Para tomar las lecturas el sensor del luxómetro se debe colocar en el plano de trabajo, si no se especifica este parámetro, se considera un plano imaginario de trabajo de 0,75 m, sobre el nivel del suelo para trabajar sentados y de 0,85 m para trabajos de pie. Esto se puede lograr por medio de un soporte portátil sobre el cual se coloca el sensor.
- 109. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 107 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público La luz día se puede excluir de las lecturas, ya sea tomándolas en la noche o mediante persianas, superficies opacas que no permiten la penetración de la luz día. El área se debe dividir en pequeños cuadrados, tomando lecturas en cada cuadrado y calculando la media aritmética. Una cuadrícula de 0,6 metros es apropiada para muchos espacios. Para locales irregulares o una iluminación no uniforme, como corredores bajo iluminaciones de emergencia, se recomienda consultar el Capítulo 9 del Handbook IESNA. a) Medición de iluminancia promedio, en áreas regulares con luminarias espaciadas simétricamente en dos o más filas. Ver Figura 490.1 a. Figura 490.1 a. Puntos de medición de iluminancia en la cuadricula de un local con luminarias espaciadas simétricamente en dos o más filas Donde: Eprom Iluminancia promedio N Número de luminarias por fila. M Número de filas. 1. Se toman lecturas en los puntos r-1, r-2, r-3 y r-4 para una cuadricula típica interior. Se repite a los puntos r-5, r-6, r-7 y r-8 para una cuadrícula típica central, promedie las 8 lecturas. Este es el valor R de la ecuación de la iluminancia promedio. 2. Se toman lecturas en los puntos q-1, q-2, q-3, y q-4, en dos cuadrículas típicas de cada lado del salón. El promedio de estas cuatro lecturas es el valor Q de la ecuación de la iluminancia promedio. 3. Se toman lecturas en los puntos t-1, t-2, t-3, y t-4 en dos cuadrículas típicas de cada final del salón, se promedian las cuatro lecturas. Este es el valor T de la ecuación de la iluminancia promedio. 4. Se toman lecturas en los puntos p-1, p-2, en dos cuadrículas típicas de las esquinas, se promedian las dos lecturas. Este es el valor P de la ecuación de la iluminancia promedio. 5. Se determina la iluminancia promedio en el área utilizando la ecuación de Eprom. b) Áreas regulares luminaria simple con localización simétrica. Ver figura 490.1 b.
- 110. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 108 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Figura 490.1 b. Puntos de medición de iluminancia de una luminaria en la cuadricula de un local con una sola luminaria Se toman lecturas en los puntos p-1, p-2, p-3, y p-4, en todas las cuatro cuadrículas, se promedian las cuatro lecturas. Este es el valor P de la ecuación de la iluminancia promedio del área en la Figura 490.1 c. c) Áreas regulares con luminarias individuales en una sola fila. Ver Figura 490-1.c). Figura 490.1 c. Puntos de medición de iluminancia en la cuadricula de un local con luminarias individuales en una sola fila Donde: Eprom Iluminancia promedio; N Número de luminarias. 1. Se toman lecturas en los puntos q-1, hasta q-8, en cuatro cuadrículas típicas, localizadas dos en cada lado del área. Se promedian las 8 lecturas. Este es el valor de Q de la ecuación de la iluminancia promedio. 2. Se toman lecturas en los puntos p-1, y p-2, para dos cuadrículas típicas de las esquinas. Se promedian las 2 lecturas. Este es el valor P de la ecuación de la iluminancia promedio. 3. Se determina la iluminancia promedio en el área utilizando la ecuación de Eprom. d) Áreas regulares con luminarias de dos o más filas. Ver Figura 490.1 d. Figura 490.1 d. Puntos de medición de iluminancia en la cuadricula de un local con dos o más filas de luminarias
- 111. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 109 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Donde: Eprom Iluminancia promedio; N Número de luminarias por fila y M Número de filas. 1. Se toman lecturas en los puntos r-1, r-2, r-3 y r-4 localizados en el centro del área y se promedian las 4 lecturas. Este es el valor R de la ecuación de la iluminancia promedio. 2. Se toman lecturas en los puntos q-1, y q-2, localizadas en la mitad de cada lado del salón y entre la fila de luminarias más externa y la pared. El promedio de estas dos lecturas es el valor Q de la ecuación de la iluminancia promedio. 3. Se toman lecturas en los puntos t-1, t-2, t-3, y t-4 en cada final del salón. Se promedian las cuatro lecturas. Este es el valor T de la ecuación de la iluminancia promedio. 4. Se toman lecturas en los puntos p-1, p-2, en dos cuadrículas típicas de las esquinas. Se promedian las dos lecturas. Este es el valor P de la ecuación de la iluminancia promedio. 5. Se determina la iluminancia promedio en el área utilizando la ecuación de Eprom. e) Áreas regulares con fila continua de luminarias individuales. Ver Figura 490.1 e. Figura 490.1 e. Puntos de medición de iluminancia en la cuadricula de un local con una fila continua de luminarias Donde Eprom Iluminancia promedio; N Número de luminarias. 1. Se toman lecturas en los puntos q-1, hasta q-6. Se promedian las 6 lecturas. Este es el valor Q de la ecuación de la iluminancia promedio. 2. Se toman lecturas en los puntos p-1, y p-2, para dos cuadrículas típicas de las esquinas. Se promedian las 2 lecturas. Este es el valor P de la ecuación de la iluminancia promedio. 3. Se determina la iluminancia promedio en el área utilizando la ecuación de Eprom. f) Áreas regulares con cielorraso luminoso con luminarias con rejillas. Ver Figura 490.1 f. Figura 490.1 f) Puntos de medición de iluminancia en la cuadricula de un local con cielorraso luminoso con luminarias con rejillas
- 112. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 110 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Donde: Eprom Iluminancia promedio, W Número de luminarias por fila y L Número de filas. 1. Se toman lecturas en los puntos r-1, r-2, r-3 y r-4 localizados aleatoriamente en el centro del área. Se promedian las 4 lecturas. Este es el valor R de la ecuación de la iluminancia promedio. 2. Se toman lecturas en los puntos q-1, y q-2, localizados a 0,6 m de las paredes más largas, a una longitud aleatoria del salón. Se promedian estas dos lecturas. Es el valor Q de la ecuación de la iluminancia promedio. 3. Se toman lecturas en los puntos t-1, t-2, t-3, y t-4 localizados a 0,6 m de las paredes cortas. Se promedian las dos lecturas. Este es el valor T de la ecuación de la iluminancia promedio. 4. Se toman lecturas en los puntos p-1, p-2, localizados diagonalmente en esquinas opuestas. Se promedian las dos lecturas. Este es el P de la ecuación de la iluminancia promedio. 5. Se determina la iluminancia promedio en el área utilizando la ecuación de Eprom. La medición de iluminancia general (promedio) de un salón puede ser necesaria por cualquiera de las siguientes razones: ⇒ Para verificar el valor calculado de una instalación nueva. ⇒ Para determinar si hay acuerdo con una especificación o práctica recomendada. ⇒ Para revelar la necesidad de mantenimiento, modificación o reemplazo. ⇒ Para verificar las condiciones de contrate de brillo en un puesto de trabajo ⇒ Por comparación con el objeto de lograr una solución que sea recomendable desde los puntos de vista de calidad de luz y economía. A menos que se especifique de otra forma, las mediciones sobre el plano horizontal deben realizarse a la altura de diseño o si no existe el diseño a una altura de 0,75 m sobre el piso. Es muy importante registrar una descripción detallada del área de la medición, junto con todos los otros factores que pueden afectar los resultados, tales como: ⇒ Tipo de bombilla y su tiempo de utilización; ⇒ Tipo de luminaria y balasto; ⇒ Medida de la tensión de alimentación ⇒ Reflectancias de la superficie interior; ⇒ Estado de mantenimiento, último día de limpieza; ⇒ Instrumento de medición usado en la medición Antes de tomar las lecturas, la fotocelda del luxómetro debe ser previamente expuesta hasta que las lecturas se estabilicen – que usualmente requiere de 5 a 15 minutos. Se debe tener cuidado de que ninguna sombra se ubique sobre la fotocelda cuando se realizan las lecturas. Una vez estabilizado el equipo, la lectura a tomar para el análisis es el valor promedio indicado en la pantalla. Normalmente los equipos actuales suministran los valores Máximo – Mínimo y Promedio siendo este valor promedio el que se utiliza para establecer las condiciones de trabajo. La medición de iluminancia de un sistema de iluminación artificial se debe realizar en la noche o con ausencia de luz día. Antes de realizar las mediciones, las bombillas se deben encender y permitir que la cantidad de luz que emiten se estabilice. Si se utilizan bombillas de descarga, se debe permitir al menos que transcurran 20
- 113. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 111 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público minutos antes de tomar las lecturas. Cuando el montaje es de lámparas fluorescentes totalmente encerradas, el proceso de estabilización puede tomar mayor tiempo. Si se encuentran instalaciones con lámparas fluorescentes o de descarga nuevas, se debe esperar al menos 100 horas de operación antes de tomar las mediciones. Si el área contiene maquinaria alta o estantes altos, generalmente se obtiene un promedio de iluminancia de baja calidad o de resultados sospechoso. Por consiguiente la iluminancia debe medirse sólo en las zonas o lugares donde es necesario para la actividad que se quiere realizar. Durante la medición, los valores de incidencia de la luz no deben ser influenciados por la persona que lleva a cabo la medición ni por los objetos que se encuentren en la posición que les corresponde (debido a que generan sombras o reflexiones). Por lo general, la medición de la iluminancia promedio horizontal se realiza en recintos vacíos o en recintos o zonas libres de muebles cuya altura total sea superior a la del plano de medición. 490.2 MEDICIÓN DE ILUMINANCIA EN PUESTOS DE TRABAJO. Se deben medir tantos puestos de trabajo como puestos existan, debido a que el nivel de iluminación depende de la posición de cada puesto de trabajo respecto a las luminarias tanto naturales como artificiales así como de los posibles obstáculos que pueden generar sombras sobre ellos. Cuando se complementa el alumbrado general con iluminación localizada, el punto de trabajo debe medirse con el trabajador en su posición de trabajo normal. El instrumento de medición debe estar localizado en la superficie o plano de trabajo o en la porción del área de trabajo donde se realiza la tarea visual crítica (horizontal, vertical, inclinada). Las lecturas deben ser registradas y mostradas de acuerdo con la Tabla 490-2.a. Descripción del puesto de trabajo Altura sobre el piso (m) Iluminancia (luxes) Puesto de trabajo Plano (horizontal, vertical o Inclinado) Total (General + suplementaria) General únicamente 1 2 3 n Tabla 490.2 a. Formato de planilla para los datos de iluminancia medidos en puestos de trabajo Cuando los niveles de iluminancia en los puestos de trabajo, se encuentren por debajo de los rangos exigidos y las condiciones de uniformidad son apropiadas, la situación inicialmente se puede solucionar mejorando la reflexión de luz por las superficies del salón (es más económico el cambio de color de superficies por unas más reflectivas), o en su defecto es necesario determinar las condiciones de mantenimiento, tanto de luminarias como de paredes, techos, pisos y superficies traslucidas, incrementar la iluminación natural y por último, mejorar el nivel de iluminancia, incrementando la emisión de flujo luminoso de las luminarias, cambiando el tipo de bombilla existente por otras que emitan mayor flujo luminoso, para ello es necesario usar los criterios de diseño. Finalmente los datos obtenidos en las evaluaciones se deben registrar en los siguientes formatos: a. Inspección general del área o puesto de trabajo. Los datos obtenidos en esta evaluación se registran en el Formato 1 b. Medición de la iluminancia promedio general de un salón.Los datos obtenidos en esta evaluación se registran en el Formato 2 c. Medición de la iluminancia en el puesto de trabajo. Los datos obtenidos en esta evaluación se registran en el Formato 3
- 114. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 112 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público FORMATO 1 INSPECCIÓN GENERAL DEL ÁREA O PUESTO DE TRABAJO EMPRESA: ____________________________________________ FECHA: _______________DIA: __________ NOCHE: _________ 1. CONDICIONES DEL ÁREA: DESCRIPCIÓN DEL ÁREA: _________________________________________________________________________________________________________ _____________________________________________________________________________________________________ DIMENSIONES: LONGITUD: __________ANCHO:____________ALTURA:____________ PLANO DEL ÁREA CON DISTRIBUCIÓN DE LUMINARIAS: 2. DESCRIPCIÓN DE PAREDES, PISOS Y TECHOS CONDICIÓN DE LA SUPERFICIEDESCRIPCIÓN MATERIAL COLOR TEXTURA LIMPIA MEDIA SUCIA Paredes Techo Piso Superficie de trabajo Equipo o Máquina 3. CONDICIONES GENERALES: Clasificación del equipo Luminarias, tipo Especificación de las bombillas bombillas por luminaria Número de luminarias Número de filas Luminarias por fila Altura del montaje Espacios entre luminarias Condición de las luminarias Limpio Medio Sucio Descripción de la iluminación local o complementaria. _________________________________________________________________________________________________________ _____________________________________ Estudios realizados anteriormente: Si__ No ____ Resultados obtenidos: ____________________________________________ ______________________________________________________________
- 115. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 113 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público FORMATO 2 MEDIDAS DE ILUMINANCIA GENERAL EMPRESA: _________________________________________________SECCIÓN: _______________________________ Dimensiones del Salón: Largo: ________________ Ancho: _______________ Altura: ________________ Disposición de las luminarias en el local: __________________________________________________________________ (La identificación de los puntos de medición depende del local y la distribución de las luminarias. Consultar el Numeral 490-1 del Capítulo 4 del RETILAP y fórmulas para el cálculo de Eprom) EQUIPO DE MEDIDA: ___________________________________ Tabla de datos DÍAIdentificaci ón de los Puntos Mañana (AM) Medio Día (M) Tarde (PM) NOCHE OBSERVACIONES r-1 r-2 r-3 r-4 r-5 r-6 r-7 r-8 q-1 q-2 q-3 q-4 q-5 q-6 q-7 q-8 t-1 t-2 t-3 t-4 p-1 p-2 p-3 p-4 Eprom % UNIFORMIDAD: ___________________________ Responsable_______________________ Matrícula profesional Nº ________________________
- 116. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 114 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público FORMATO 3 MEDIDAS DE ILUMINANCIA EN LOS PUESTOS DE TRABAJO EMPRESA: ________________SECCIÓN: __________________ FECHA: ______________________HORA: _________________________ OFICIO: ________________________ EQUIPO MEDICIÓN: ________________ Tabla de datos NIVEL DE ILUMINANCIA Plano General únicamente General + suplementaria Lectura puesto de trabajo Altura sobre el piso Vertic al Horiz ontal Inclin ado Prom. Rango recomendado Prom. Rango recomendado Responsable________________ Matrícula profesional Nº ___________ 490.3 RESULTADOS DE LAS MEDICIONES. Se debe elaborar y mantener un reporte que contenga la información obtenida en el reconocimiento, los documentos que lo complementen, los datos obtenidos durante la evaluación y al menos la siguiente información: a. Informe descriptivo de las condiciones normales de operación, en las cuales se realizó la evaluación, incluyendo las descripciones del proceso, instalaciones, puestos de trabajo y el número de trabajadores expuestos por área y puesto de trabajo. b. Plano de distribución del área evaluada, en el que se indique la ubicación de los puntos de medición. c. Resultados de la medición de los niveles de iluminación. d. Comparación e interpretación de los resultados obtenidos, contra lo establecido en las tablas del Sección 440 del Capitulo 4 del presente Reglamento Técnico. e. Hora en que se efectuaron las mediciones. f. Programa de mantenimiento. g. Copia del documento que avaló la calibración o verificación del Luxómetro, expedido por un laboratorio acreditado y aprobado conforme a los criterios Nacionales ó Internacionales sobre Metrología y Normalización; h. Conclusión técnica del estudio. i. Las medidas de control a desarrollar y el programa de implantación. j. Nombre y firma del responsable del estudio;
- 117. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 115 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público ESPECIFICACIONES DE LA INSTALACIÓN ALUMBRADO EMPRESA: _______________________________ Área: ____________________________________ OBJETIVOS: Nivel de iluminancia de diseño: __________ Lux Coeficiente de uniformidad CU: __________________ Otros: _________________________________ APROVECHAMIENTO DE LA LUZ NATURAL: Iluminancia exterior producida por la luz natural. _____________ Lux Iluminancia interior producida por la luz natural. ______________ Lux Coeficiente de luz diurna (CLD):__________________ % Coeficiente mínimo promedio exigido de luz diurna: ____________________ (Para los valores mínimos del Coeficiente de Luz Diurna CLD que deben cumplir las edificaciones ver el Tabla 415-1.c) del Capítulo 4 del RETILAP) TIPO INSTALACIÓN ILUMINACIÓN NATURAL: Instalación luz día Techo_____ ventanas _____ ambas _____ ILUMINACIÓN ARTIFICIAL: Número de luminarias: Área de trabajo: Largo:_______ Ancho ________ Altura del plano de trabajo sobre el nivel del piso: ___ Altura de las luminarias sobre el plano de trabajo: ___ Altura de suspensión de las luminarias desde el techo: ________ Distancia entre centro de luminarias a lo Largo:_________ Distancia entre centro de luminarias a lo Ancho:_________ BOMBILLAS o LÁMPARAS: Fabricante y referencia: _______________________ Tipo de bombilla: ____________________________ Potencia de la bombilla: _________________________ W Lúmenes iniciales (100 h): ____________ lm Período de reemplazo de las bombillas: _________ horas Factor de depreciación de lúmenes de las bombillas: ____ LUMINARIA: Fabricante y referencia. ____________ Bombillas por luminaria: ___________ Potencia total por luminaria._________________W CONTROLES: Tipo manual (Suiches): ________________________ Tipo control automático: ________________ ESQUEMA Cálculo inicial de iluminancia promedio: __________________ lux Factor de mantenimiento estimado: ___________ Cálculo de iluminancia promedio mínima mantenida: ___________lux Carga eléctrica instalada en alumbrado: ____________ kW. Factor de potencia: ________ Eficiencia energética de la instalación, W/m2 por cada 100 luxes (VEEI)____________. MANTENIMIENTO: Período limpieza de ventanas: __________ meses Período de limpieza de techos:__________ meses Período limpieza de luminarias: __________ meses Período de reemplazo de las bombillas: _____ meses Período de limpieza de manteniendo de techo, paredes y pisos: ___________ Diseñador del sistema: ___________ Fecha: __________ Responsable________________ Matrícula profesional Nº ___________
- 118. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 116 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público CAPITULO 5 ALUMBRADO PÚBLICO E ILUMINACIÓN EXTERIOR SECCIÓN 500 REQUISITOS GENERALES DE DISEÑO DE ALUMBRADO PÚBLICO. Adicional a los requerimientos específicos, el alumbrado público debe cumplir los principios generales de iluminación que el apliquen, establecidos en el capítulo II del presente reglamento. a) Requerimientos de visibilidad. La iluminación de un sistema de alumbrado público debe ser adecuada para el desarrollo normal de las actividades tanto vehiculares como peatonales. Para lo cual se debe tener en cuenta la confiabilidad de la percepción y la comodidad visual, aplicando la cantidad y calidad de la luz sobre el área observada y de acuerdo con el trabajo visual requerido. Así, para cumplir esos requerimientos de luz se debe hacer una cuidadosa selección de la fuente y la luminaria apropiada teniendo en cuenta su desempeño fotométrico, de tal forma que se logre los requerimientos de iluminación con las mejores interdistancias, las menores alturas de montaje y la menor potencia eléctrica de la fuente posible. b) Cantidad y calidad de luz. Se ha establecido como el objetivo del alumbrado público permitir a los usuarios de la calzada y del andén, circular sobre ellos en las horas de la noche, de manera segura, cómoda y a velocidades preestablecidas. La seguridad se logra si el alumbrado permite a los usuarios que circulan a velocidad normal evitar un obstáculo cualquiera. La iluminación debe permitir, en particular, ver a tiempo los bordes, las aceras, separadores, encrucijadas, señalización visual y en general toda la geometría de la vía. Para este efecto, está establecido que el criterio de seguridad consiste en la visibilidad de un obstáculo fijo o móvil constituido por una superficie de 0,20 m x 0,20 m, con un factor de reflexión de 0,15. Considerando que: ⇒ La seguridad de un peatón se logra si este puede distinguir el obstáculo a una distancia de 10 m o más. ⇒ La seguridad de un automovilista depende esencialmente de su velocidad. A velocidad media de 60 km/h, él debe percibir este obstáculo a una distancia hasta 100 m. Para velocidades superiores, esta distancia oscila entre 100 y 200 m. La noción de seguridad resultante del alumbrado público no es la misma en carretera que en los cascos urbanos. En el primer caso, el alumbrado interesa sobretodo al automovilista que circula a una velocidad relativamente alta sobre una carretera donde los obstáculos fijos o móviles no son muy frecuentes y la iluminación se concentra más en proveer la dirección de circulación a manera de una perfecta guía visual. El conductor verá los obstáculos como siluetas, pues generalmente el contraste resulta negativo. Por el contrario, en los cascos urbanos, la circulación es más densa y los obstáculos son generalmente más frecuentes, pero la velocidad de circulación es generalmente menor. De lo anterior, se deduce, que según el objeto que se persiga, la elección del sistema de alumbrado se verá influenciada por la densidad, naturaleza y velocidad de circulación. Es necesario que el sistema de alumbrado permita ver esos obstáculos y otros vehículos sin riesgo de error o deslumbramiento. Igual hipótesis se plantea para los peatones, aunque su velocidad menor hace que sean menos exigentes las condiciones para ver. La iluminación calculada, debe comportarse como una guía de visibilidad en la que están comprometidas de una manera conjunta la confiabilidad de la percepción y la comodidad visual. c) Confiabilidad de la percepción. Los objetos sólo pueden percibirse cuando se tiene un contraste superior al mínimo requerido por el ojo. Este valor depende del ángulo con el que se vea (afecta la cantidad de superficie aparente en la fórmula de luminancia) y de la distribución de la luminancia en el campo visual del observador (fondo para el contraste). Además, este valor define el tiempo de adaptación del ojo en dicha situación. La iluminación deberá perseguir dos elementos: el primero es proporcionar un elevado nivel de luminancia en el fondo, interpretado como la necesidad de proveer una Luminancia promedio Lprom elevada. (Téngase en cuenta que en todo el presente reglamento la luminancia promedio se refiere al
- 119. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 117 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público promedio mantenido). El segundo elemento es un bajo nivel de luminancia para el obstáculo, que generalmente tiene un bajo coeficiente de reflexión, pero que está fuera del control del diseñador. Un tercer elemento es mantener un limitado deslumbramiento desde las fuentes de luz o luminancia de velo. (Se interpreta como proveer una Lvelo baja). Es necesario definir y entender claramente el concepto del cálculo de la luminancia promedio mantenida. Además, no basta aplicar la simple fórmula matemática para obtener el promedio que pudiera resultar elevado debido a unos pocos puntos de gran valor y otros muy bajos, sino que es necesario que los puntos calculados, para obtener el promedio, mantengan una dispersión baja de modo que los puntos de la calzada con mínima luminancia no afecten la percepción por disminución de la luminancia de fondo. Esto se logra controlando el valor de la uniformidad general de luminancia Uo. La confiabilidad de la percepción se ve comprometida igualmente y de manera directa, con mayores niveles de deslumbramiento fisiológico. Por consiguiente, para restringir el efecto molesto del deslumbramiento, hay que especificar un límite máximo al valor para el incremento del umbral TI. d) Comodidad visual: El ambiente visual de un conductor está constituido principalmente por la visión de la calzada al frente del volante y en menor grado por el resto de su campo visual, que puede llegar a tener información para el conductor, como las señales de tránsito. La comodidad visual es una importante característica que redunda en la seguridad del tráfico vehicular. La falta de comodidad se traducirá en una falta de concentración por parte de los conductores que reducirá la velocidad de reacción debido al cansancio que se producirá en sus ojos. El grado de comodidad visual proporcionado por una instalación de alumbrado público será mejor si el ojo del conductor tiene mejores niveles de adaptación. Ello implica elevar la Luminancia promedio Lprom sobre la vía, así como controlar la dispersión de los valores que componen dicho promedio. Para asegurar el control en la dispersión de los datos, se utiliza el concepto de Uniformidad longitudinal de luminancia UL. Un bajo nivel de uniformidad longitudinal se traducirá en la aparición del efecto cebra sobre la vía, causante de la fatiga visual del conductor. El efecto cebra toma su nombre en la apariencia que toma la vía cuando tiene un bajo valor de uniformidad longitudinal: como aparecen sectores transversales a la vía bien iluminados seguidos de otros con poca iluminación, la vía toma la apariencia de la piel de una cebra. En la comodidad visual del conductor se encuentra comprometida la luminancia ofrecida por la instalación de alumbrado público, su uniformidad, su nivel de iluminancia, el grado de deslumbramiento, así como la disposición y naturaleza de las fuentes luminosas utilizadas. Una instalación urbana necesita mayores niveles de comodidad visual a fin de reducir la tensión nerviosa de los conductores y con ello sus efectos sobre el comportamiento en la vía. Por ello, la instalación de alumbrado debe considerar la iluminación de aceras y fachadas y de esa manera crear un ambiente más agradable. Todo esto, sin generar deslumbramiento y manteniendo la estética de la instalación, que al fin de cuentas, la hace mas agradable. Una instalación de iluminación en carreteras, debe asegurar una continuidad óptica sobre el carril de circulación y sobre la geometría de la vía, a fin de elevar la seguridad por la velocidad de circulación. Se deben tener en cuenta tres variables al considerar la selección o diseño de una instalación de alumbrado público: la velocidad de circulación, la frecuencia y naturaleza de los obstáculos a ver y el tipo de usuarios de la vía. En principio, vías que responden de la misma manera a los criterios anteriores, se iluminan de la misma manera. Por consiguiente se pueden agrupar las vías en varios conjuntos que respondan a un mismo tipo de iluminación. Esta agrupación permite generar instructivos sobre la forma típica de iluminar, de modo que se contemplen todos los problemas que resulten al menos desde el punto de vista lumínico. e) Relación de alrededores. Una de las metas principales en iluminación de vías es crear una superficie clara sobre la vía contra la cual pueden verse los objetos. Ahora, cuando los objetos son elevados y están sobre la vía, su parte superior se ve contra los alrededores. Igual sucede si los objetos están justo
- 120. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 118 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público en el borde de la vía y en las secciones curvas del camino. En estos casos el contraste podría llegar a ser insuficiente para una percepción segura en el tiempo requerido por el conductor, si no se controla la iluminancia promedio de los alrededores. (Véase la recomendación CIE 136 y 140 de 2.000). En consecuencia, controlar la iluminancia de los alrededores ayuda al conductor a percibir más fácilmente el entorno y le ayuda a efectuar, de manera segura, las maniobras que necesite. Controlar la relación SR permite entonces, mantener las condiciones adecuadas de contraste de objetos al borde de la vía. Por otra parte, esta iluminación beneficia a los peatones, cuando existan a los lados de la vía andenes transitables por éstos. En vías donde los alrededores tienen su propia iluminación, no es necesario considerar el factor SR. Su cálculo se explica en el numeral 530.3.6 del presente reglamento. f) Evaluación económica y financiera: Todos los proyectos de alumbrado público deberán hacer una evaluación económica y financiera donde se incluyan no sólo los costos de inversión, sino los costos de operación y mantenimiento durante la vida útil del proyecto de alumbrado público. Se debe considerar tanto el costo inicial como los de operación y mantenimiento asociados, así como el valor de reposición al final de la vida útil del proyecto. Los costos energéticos, son relevantes al definir cargas operativas. g) Uso Racional y Eficiente de la energía. Un proyecto de alumbrado público debe aplicar requisitos relacionados con el URE: Los sistemas de alumbrado público diseñados deben cumplir simultáneamente con los requisitos fotométricos y no deben exceder los valores máximos de densidad de Potencia Eléctrica (DPEA) establecidos en el presente reglamento. h) Condiciones ambientales de la localidad. Un proyecto de iluminación exterior o de alumbrado público debe ser adecuado a las condiciones ambientales de la localidad, así como las condiciones particulares del medio especialmente la presencia de agentes corrosivos, las condiciones ambientales y las facilidades de mantenimiento deben determinar las características de hermeticidad y protección contra corrosión o ensuciamiento que necesitarán las luminarias, en particular su conjunto óptico, aspectos que se deben reflejar el diseño. i) Requerimientos de las normas de mobiliario urbano. Otro factor a considerar en los proyectos de iluminación es la reglamentación sobre mobiliario urbano., por lo que se debe considerar el estilo arquitectónico predominante en el sector. En Plazas públicas, fachadas, vías con destinación histórica o turística definidas, es necesario mantener el estilo, el color y la distribución concordantes. Así mismo, es importante el uso típico de la vía, peatonal, ciclo-ruta o para vehículos automotores. Para cada caso hay distribuciones y equipos que mejoran el impacto visual de la instalación. SECCIÓN 510 CONSIDERACIONES TÉCNICAS DEL DISEÑO DEL ALUMBRADO PÚBLICO. 510.1 CLASES DE ILUMINACIÓN SEGÚN LAS CARACTERÍSTICAS DE LAS VÍAS. 510.1.1 VÍAS VEHICULARES. Los criterios que se deben tener en cuenta para asignar una clasificación de iluminación están asociados a las características de las vías, siendo las principales: la velocidad de circulación y el número de vehículos. Toda vía caracterizada con estas dos variables se les asignará un tipo de iluminación conforme a la Tabla 510.1.1 a.
- 121. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 119 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Tabla 510.1.1 a. Clases de iluminación para vías vehiculares. Otros factores a tener en cuenta son la complejidad de la circulación, controles del trafico tipos de usuarios de las vías y existencia de separadores. En tal sentido y por criterios de uso racional y eficiente de energía, una vía podrá disponer, en ciertas horas, de un alumbrado con clasificación inferior a la resultante de la aplicación de la tabla 510.1.1 a., utilizando la Tabla 510.1.1 b. En el mismo sentido, de acuerdo con las condiciones de control de tráfico y de existencia de separación de diferentes usuarios en la vía, también podrá usarse una clase de iluminación diferente. Las condiciones para disponer de dos clases de iluminación en una vía o su cambio como criterio inicial de diseño se establecen en la Tabla 510.1.1 b. adaptada de la tabla 1 de la NTC 900. Descripción de la vía Tipo de iluminación Vías de extra alta velocidad, con calzadas separadas exentas de cruces a nivel y con accesos completamente controlados (Autopistas expresas). Con densidad de tráfico y complejidad de circulación (1) : Alta T>1000(Veh./h) M1 Media 500< T<1000 (Veh. /h) M2 Baja T< 500 (Veh. /h) M3 Vías de extra alta velocidad, vías con doble sentido de circulación. Con control de tráfico (2) y separación (3) de diferentes usuarios de la vía: Escaso M1 Suficiente M2 Vías más importantes de tráfico urbano, vías circunvalares y distribuidoras. Con control de tráfico y separación de diferentes usuarios de la vía: Escaso M2 Bueno M3 Conectores de vías de poca importancia, vías distribuidoras locales, vías de acceso a zonas residenciales, Vías de acceso a propiedades individuales y a otras vías conectoras más importantes. Con control de tráfico y separación de diferentes usuarios de la vía: Escaso M4 Bueno M5 Tabla 510. 1.1 b. variación en las Clases de iluminación por tipo de vía, complejidad de circulación y control del tráfico Notas: 1) La complejidad de la vía se refiere a su infraestructura, movimiento de tráfico y alrededores visuales. Se deben considerar los siguientes factores: número de carriles, inclinación, letreros, señales, entradas y salidas de rampas. Se debe tener en cuenta que las intersecciones viales y otros sitios de tráfico complejo se analizan separadamente. 2) Control de tráfico se refiere a la presencia de avisos y señales así como a la existencia de regulaciones. Los métodos de control son semaforización, reglas y regulaciones de prioridad, señales, avisos y demarcaciones de la vía. La presencia o no de estos controles es lo que determina que sean escasos o suficientes. 3) La separación puede ser por medio de carriles específicos o por normas que regulan la restricción Clase de Iluminación Descripción vía Velocidad de circulación (km/h) Tránsito de vehículos T (Veh/h) M1 Autopistas y carreteras Extra alta V>80 Muy importante T>1000 M2 Vías de acceso controlado y vías rápidas. Alta 60<V<80 Importante 500<T<1000 M3 Vías principales y ejes viales. Media 30<V<60 Media 250<T<500 M4 Vías primarias o colectoras Reducida V<30 Reducida 100<T<250 M5 Vías secundarias Muy reducida Al paso Muy reducida T<100
- 122. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 120 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público para uno o varios de los tipos de tráfico. El menor grado se recomienda cuando existe esta separación. 4) Los diferentes tipos de usuarios de la vía, son: automovilistas (en vehículos veloces o lentos), motoristas de vehículos pesados y lentos (camiones), vehículos grandes y lentos (buses) ciclistas, motociclistas y peatones. Además, se debe tener en cuenta la geometría de la vía (rectilínea, curva, número de carriles de circulación, reglas de tránsito, superficie de la vía, guías visuales), así como los puntos particulares que se pueden encontrar sobre ella (cruces, puentes, túneles etc.). En principio, todas las vías que respondan de similar manera a los criterios definidos anteriormente, pueden ser iluminadas de manera idéntica. En consecuencia, las vías se pueden agrupar en varios conjuntos que respondan a un mismo tipo de iluminación en función de los fines perseguidos, diferentes para cada uno de ellos pero bien caracterizados para un mismo conjunto. 510.1.2 VÍAS PARA TRÁFICO PEATONAL Y CICLISTAS. La iluminación de estas áreas debe garantizar que los peatones y ciclistas puedan distinguir la textura y diseño del pavimento, la configuración de bordillos, escalones marcas y señales; adicionalmente debe ayudar a evitar agresiones al transitar por estas vías. En la Tabla 510.1.2. se presentan las siete clases de iluminación para diferentes tipos de vías en áreas peatonales. DESCRIPCIÓN DE LA CALZADA CLASE DE ILUMINACIÓN Vías de muy elevado prestigio urbano P1 Utilización nocturna intensa por peatones y ciclistas P2 Utilización nocturna moderada por peatones y ciclistas P3 Utilización nocturna baja por peatones y ciclistas, únicamente asociada a las propiedades adyacentes P4 Utilización nocturna baja por peatones y ciclistas, únicamente asociada a las propiedades adyacentes. Importante preservar el carácter arquitectónico del ambiente. P5 Utilización nocturna muy baja por peatones y ciclistas, únicamente asociada a las propiedades adyacentes. Importante preservar el carácter arquitectónico del ambiente P6 Vías en donde únicamente se requiere una guía visual suministrada por la luz directa de las luminarias P7 Tabla 510.1.2. Clases de iluminación para diferentes tipos de vías en áreas peatonales y de ciclistas NOTA El prestigio se relaciona con la necesidad de producir un ambiente atractivo. Para las demás clases de iluminación, P2 a P7, la graduación se relaciona con el uso por parte de los peatones. Las clases P5 a P7 sólo deben usarse donde sea baja la probabilidad de realización de delitos en ausencia de luz. Las clases de alumbrado establecidas en la Tabla 510.1.2., consideran las necesidades asociadas a toda la superficie utilizada, es decir, la superficie de la acera y de la calzada, en caso que exista. Cuando se haya establecido que en determinadas zonas se ha incrementado o se pueda incrementar la criminalidad o resulte necesaria la identificación de las personas, objetos u obstáculos, la clase de iluminación podrá ser uno o dos grados superior a la resultante de aplicar la tabla. 510.2 CLASES DE ILUMINACIÓN SEGÚN EL USO Y TIPO DE VÍA. En concordancia con el concepto de crear espacios de convivencia ciudadana garantizando la seguridad, los niveles recomendados por las normas nacionales e internacionales han sido ajustados a valores, que
- 123. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 121 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público satisfacen los requerimientos particulares del país. Igualmente estos valores se presentan para cada tipo de vías y áreas asociadas en rangos coherentes a los criterios de diseño, que ofrecen flexibilidad en el diseño y aplicación para cada caso específico, a la vez que armonizan en el contexto urbanístico. Para la adecuada identificación de cada espacio en la vía, es necesario atender los perfiles típicos de vías que tiene aprobado en el POT cada municipio. En los sistemas de alumbrado público existentes que hagan uso de la infraestructura de red eléctrica de uso general, sobre los cuales se requiera realizar ajustes para cumplir con los niveles de iluminación y coeficiente de uniformidad exigidos en el presente reglamento, se deberán modificar la luminaria y/o la potencia de la fuente, así como la forma y longitud del brazo. Cuando el Operador de red o propietario de la infraestructura de la red de uso general realice la remodelación, deberá realizar el diseño y adecuación de dichas redes considerando el cumplimiento de las exigencias del servicio de alumbrado público de conformidad con el presente reglamento. 510.2.1 REQUISITOS DE ILUMINACIÓN MANTENIDOS PARA VÍAS VEHICULARES. Conocidas las características de las vías y sus requerimientos visuales, se deberá asignar la clase de iluminación necesaria. A cada clase de iluminación se le establecen los requisitos fotométricos mínimos mantenidos a través del tiempo, los cuales se condensan en la Tabla 510.2.1 a. para luminancia, cuando este es el criterio aplicado. Los valores son para piso seco. Zona de aplicación Todas las vías Vías sin o con pocas intersecciones Vías con calzadas peatonales no iluminadas Clase de iluminación Luminancia promedio Lprom (cd/m 2 ) Mínimo mantenido Factor de uniformidad Uo Mínimo Incremento de umbral TI % Máximo inicial Factor de uniformidad longitudinal de luminancia Ul Mínimo Relación de alrededores SR Mínimo M1 2.0 0,4 10 0,5 0,5 M2 1,5 0,4 10 0,5 0,5 M3 1,2 0,4 10 0,5 0,5 M4 0,8 0,4 15 N.R N.R M5 0,6 0,4 15 N.R N.R Tabla 510.2.1.a. Requisitos fotométricos mantenidos por clase de iluminación para tráfico motorizado con base en la luminancia de la calzada NR: No requerido Se podrán hacer diseños con base en criterio de iluminancia para las vías consideradas en la tabla 510.2.1 b. Valor promedio (mínimo mantenido) de iluminancia según tipo de superficie de la vía [Luxes] Uniformidad de la IluminanciaClase de iluminación R1 R2 y R3 R4 Emin /Eprom (%) M3 12 17 15 34% M4 8 12 10 25% M5 6 9 8 18% Tabla 510.2.1 b. Valores mínimos mantenidos de iluminancias promedio (lx) en vías motorizadas
- 124. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 122 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público NOTA La NTC-900 no contempla el índice G como elemento determinante del deslumbramiento de incomodidad argumentando incertidumbre en su cálculo y deficiencias en su aplicación práctica. La publicación CIE-115 tampoco contempla su uso y la publicación IES RP-8 sólo contempla el uso de Lvelo Es necesario resaltar que los valores anteriores se calculan para condiciones estables de funcionamiento a través del tiempo de vigencia del proyecto, con excepción del TI que solamente se calcula y verifica para la condición inicial del proyecto. Es por tanto necesario considerar en el diseño de iluminación los factores de depreciación luminosa incidentes en los parámetros anteriores, los cuales se condensan en un solo resultado final conocido como el Factor de Mantenimiento (FM). 510.2.2 REQUISITOS DE ILUMINACIÓN PARA VÍAS PEATONALES Y DE CICLISTAS. En la Tabla 510.2.2 se asocian, a las clases de iluminación los valores de iluminancia que se deben satisfacer en los distintos tipos de vías peatonales. Iluminancia Horizontal (luxes)Clase de iluminación Valor promedio Valor mínimo P1 20,0 7,5 P2 10,0 3,0 P3 7,5 1,5 P4 5,0 1,0 P5 3,0 0,6 P6 1,5 0,2 P7 No aplica No aplica Tabla 510.2.2 Requisitos mínimos de iluminación para tráfico peatonal Fuente: NTC 900 Tabla 4 510.2.3 REQUISITOS DE ILUMINACIÓN PARA ÁREAS CRÍTICAS. La Tabla 510.2.3 a. establece los requisitos fotométricos para las denominadas áreas críticas, valores adoptados de la Norma CIE 115. Clase de iluminación Iluminancia Mínima Mantenida (luxes) (Sobre toda la superficie) Uniformidad general Uo ≥ (%) C0 50 40 C1 30 40 C2 20 40 C3 15 40 C4 10 40 C5 7.5 40 Tabla 510.2.3 a. Requisitos fotométricos para áreas críticas Fuente: Norma CIE 115-1995 Tabla 8.1. Lighting requirement for conflict areas. En áreas críticas que pertenezcan a vías vehiculares se deberán aplicar los criterios y clases de iluminación según la tabla 510.2.3 b.
- 125. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 123 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Área crítica Clase de iluminación del área crítica( C ) según clase de la vía a la que pertenece (M) Pasos subterráneos C(N) = M(N) Intersecciones, cruces, rampas, puentes, entradas a divergencias o convergencias, áreas con ancho de carriles restringidos C(N) si M(N) Cruces ferroviarios Simples Complejos C(N) si M(N) C(N-1) si M(N) Glorietas sin señalización Grandes Medianas Pequeñas C1 C2 C3 Área vehicular en fila de espera (p.ej. Aeropuertos, terminales de transporte, entre otros) Grandes Medianas Pequeñas C1 C3 C5 TÚNELES seguir recomendaciones de la norma CIE 88 Tabla 510. 2. 3 b. Clases de iluminación en áreas críticas de vías vehiculares. Nota En esta tabla la letra entre paréntesis es el número de clase, así, C(N) = M(N-1) significa que la clase de iluminación del área crítica es C2 si la vía más importante que llega al área crítica es M3 Es necesario resaltar que los valores anteriores se calculan para condiciones estables de funcionamiento a través del tiempo de vigencia del proyecto. Es por tanto necesario considerar en el diseño de iluminación los factores de depreciación luminosa incidentes en los parámetros anteriores, los cuales se condensan en un solo resultado final conocido como el Factor de Mantenimiento. 510.3 NIVELES EXIGIDOS DE LUMINANCIA E ILUMINANCIA EN ALUMBRADO PÚBLICO. De acuerdo con los tipos de vías de cada municipio, los sistemas de alumbrado público se deben diseñar y construir con los valores fotométricos de las tablas 510.3 a .y 510.3 b. El diseño de iluminación debe considerar no solamente las calzadas vehiculares, sino las ciclorutas y los andenes adyacentes, como componente del espacio público . Relación de alrededoresTipo de vía Calzadas vehiculares Ciclo-rutas adyacentes En andenes adyacentes Alrededor sin andenes Lprom Uo Ul TI Eprom Uo Eprom Uo SR CLASE DE ILUMINACIÓN cd/m 2 ≥ % ≥ % ≤ % luxes ≥ % luxes ≥ % % M1 2,0 40 50 10 20 40 13 33 50 M2 1,5 40 50 10 20 40 10 33 50 M3 1,2 40 50 10 15 40 9 33 50 M4 0,8 40 N.R. 15 10 40 6 33 N.R. M5 0,6 40 N.R 15 7.5 40 5 33 N.R. Tabla 510.3 a. Requisitos mínimos de iluminación para vías con ciclorutas y andenes adyacentes Adaptado de norma CIE 115 y NOM 001 SEDE
- 126. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 124 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Lprom es la luminancia promedio mínima mantenida. LO es la uniformidad general. Ul es la uniformidad longitudinal, TI es la restricción del deslumbramiento, Eprom es la Iluminancia promedio y . N.R. No requerido. * Corresponde a vías de uso residencial exclusivamente. Para uso mixto y comercial, pasar a la categoría V6 Clasificación Clase de iluminación Iluminancia promedio (luxes) Uniformidad general Uo ≥ % Canchas múltiples recreativas C0 50 40 Plazas y plazoletas C1 30 33 Pasos peatonales subterráneos C1 30 33 Puentes peatonales C2 20 33 Zonas peatonales bajas y aledañas a puentes peatonales y vehiculares C2 20 33 Andenes, senderos, paseos y alamedas peatonales en parques C3 15 33 Ciclo-rutas en parques C2 20 40 Ciclo-rutas, senderos, paseos, alamedas y demás áreas peatonales adyacentes a rondas de ríos, quebradas, humedales, canales y demás áreas distantes de vías vehiculares iluminadas u otro tipo de áreas iluminadas C4 10 40 Tabla 510.3 b. Fotometría mínima en áreas críticas distintas a vías vehiculares. 510.4 GUÍAS DE VISIBILIDAD EN VÍAS DE VELOCIDADES ELEVADAS. En las carreteras, donde se circula a velocidades elevadas, generalmente superiores a los 60 km/h la iluminación a plantear se concentra más en proveer la dirección del camino a manera de guía visual, que en proporcionar una gran cantidad de luz sobre la calzada. Debe resolver de manera secundaria el problema de ver obstáculos fijos o móviles que aparecen eventualmente. El conductor verá los obstáculos como siluetas, pues generalmente el contraste resulta negativo (el obstáculo se ve más oscuro que el fondo). Al utilizar adecuadas guías visuales en la vía se pueden reducir sus niveles de iluminación, sin disminuir la seguridad, lográndose con ello un uso racional de la energía. Las guías de visibilidad resultan muy útiles en el delineamiento de la vía para seguridad del conductor en particular cuando se trata de vías periféricas, vías en zonas de alta contaminación atmosférica o con presencia permanente de neblina. El diseñador del alumbrado público puede contar en la actualidad con modelos de distribución en perspectiva (modelos 3D estandarizados) para garantizar que el observador no confundirá la vía aún en trayectos donde las curvas de nivel del terreno propicien tal confusión. Las guías de visibilidad realizadas con el diseño de iluminación son una parte de las guías visuales totales. Para ello, la vía debe contener señales continuas, generalmente en pintura directa sobre la vía, que definen el límite entre la vía y la berma del camino, otras líneas para diferenciar los carriles, igualmente una doble línea para separar las calzadas en dirección contraria. Estas guías se tornan continuas en los tramos curvos y cambia de color (por ejemplo de blanco a amarillo) en los tramos donde la vía ofrece algún riesgo adicional. Hay en la actualidad muchos otros elementos constitutivos de las guías de visibilidad de las carreteras o vías donde los alrededores no están iluminados y se encuentran referenciados en el Manual de Señalización Vial de INVIAS. Muchas de ellas son en pinturas claras o reflectivas, en alto relieve o en colores de alto contraste (amarillo y negro). El Manual de Señalización Vial de INVIAS establece señalización vertical, señalización horizontal y señales de guía, delineadores de piso, especificación técnica de construcción de señales, capta faros (ojos de gato).
- 127. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 125 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 510.5 LOCALIZACIÓN DE LUMINARIAS. Al iniciar un diseño de iluminación es necesario conocer las disposiciones que tiene el municipio que para los diferentes operadores de servicios públicos, en cuanto a la localización de los postes y redes de energía así como la red de alumbrado público, respecto al costado donde deben colocarse en la malla vial local, y si existe alguna restricción para la colocación de los postes exclusivos de alumbrado público en la malla arterial tanto principal como complementaria. La localización de las luminarias en la vía está relacionada con su patrón de distribución, con el ancho de la vía (W), con los requerimientos lumínicos de la vía, con la altura de montaje (H) de las luminarias, con el perfil de la vía, la proximidad a redes de AT, MT (en donde se deberán cumplir las normas de distancias mínimas de seguridad establecidas en el RETIE y zonas de servidumbres), líneas férreas, mobiliario urbano, etc. Aparte de estas consideraciones, la altura de montaje se relaciona con las facilidades para el mantenimiento y el costo de los apoyos. La interdistancia de localización de los postes de alumbrado (S) será la que resulte del estudio fotométrico de iluminación de la vía y primara sobre la distancia de ubicación de los elementos del mobiliario urbano (árboles, sillas, canecas para basura, bolardos, cicloparqueos, etc.). Las interdistancias sólo se deben disminuir debido a obstáculos insalvables, como por ejemplo sumideros de alcantarillas, rampas de acceso a garajes existentes, interferencia con redes de servicios públicos existentes y que su modificación resulte demasiada onerosa comparada con el sobrecosto que representa el incremento del servicio de alumbrado público, etc. Se debe buscar obtener interdistancias más elevadas mediante la utilización secuencial de las siguientes alternativas: a. Escoger la luminaria más apropiada. b. calibrar el reglaje de la luminaria para aumentar su dispersión c. Aumentar la inclinación de la luminaria (pasando de 0º hasta 20º); d. Utilizar brazos con mayor longitud y por tanto de mayor alcance. e. Aumentar la longitud del brazo para que el avance de la luminaria sobre la calzada sea mayor; 510.5.1 CONFIGURACIONES BÁSICAS DE LOCALIZACIÓN DE PUNTOS DE ILUMINACIÓN. Conocidas las características de las vías y las propiedades fotométricas de las luminarias, el diseñador deberá aplicar la configuración que mejor resuelva los requerimientos de iluminación, podrá tener en cuenta la recomendación de la siguiente tabla tomada de la NTC 900 Disposición de las luminariasClase de Iluminación Altura (m) Relación S/H Criterio Disposición M1 12 - 14 3,5 - 4 Dos carriles de circulación Unilateral M2 10 - 12 3,5 - 4 Dos carriles de circulación Unilateral M3 8,5 - 10 3,5 - 4 Ancho de la calzada menor Unilateral M4 7 - 9 3,5 - 4 Unilateral M5 6 3,5 - 4 A criterio del diseñador Tabla 510.5.1 Recomendación para disposición de luminarias.
- 128. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 126 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Postes exclusivos de alumbrado público de doble propósito. Debido a la disposición multipropósito de algunos proyectos en los que se contemplan vías especiales para el tráfico de vehículos, así como las vías peatonales y las ciclo-rutas, es necesario minimizar el uso de postes y apoyos para el alumbrado público. Por un lado sirve para iluminar la calzada vehicular y por otro lado, a igual o menor altura, sirven para colocar las luminarias del andén peatonal o la ciclo-ruta. a) Disposición unilateral Es una disposición donde todas las luminarias se instalan a un solo lado de la vía. El diseñador debe utilizar la luminaria más apropiada que cumpla con los requisitos fotométricos exigidos para las alturas de montaje, interdistancia y menor potencia eléctrica requerida. Figura 510.5.1 a. Disposición Unilateral Diseños por encima de 20º de elevación no son recomendables porque pueden terminar iluminando las fachadas del frente y generando polución luminosa). b) Central doble: Donde los carriles de circulación en una dirección y otra se encuentran separados por un pequeño separador que no debe ser menor de 1,5 m de ancho. Se logra una buena economía en el proyecto si los postes comparten en el separador central a manera de dos disposiciones unilaterales. Esta manera de agrupar las luminarias se denomina central sencilla. Figura 510.5.1 b. Disposición Central doble (para1,5 m ≥ b ≤ 4 m) c) Bilateral alternada. Cuando la vía presenta un ancho W superior a la altura de montaje hm de las luminarias (1.0 < (W/hm) < 1,50), se recomienda utilizar luminarias clasificadas como Tipo II de la IESNA ó de dispersión media en el modelo de la CIE. Es claro que la anterior frase no obliga al diseñador a utilizar luminarias Tipo II de manera exclusiva, pues la presente norma es del tipo de resultados y no de materiales a utilizar en un diseño. También es conveniente utilizar la disposición bilateral alternada en zonas comerciales o de alta afluencia de personas en la noche, para iluminar las aceras y las fachadas de las edificaciones frente a la calzada y crear de esta manera, un ambiente luminoso agradable. Figura 510.5.1 c. Disposición Bilateral alternada
- 129. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 127 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público d) Bilateral opuesta sin separador Figura 510.5.1 d. Disposición Bilateral opuesta e) Bilateral opuesta con separador. Figura 510.6.1 e. Disposición Bilateral opuesta con separador (para cualquier valor de b) Cuando la vía presenta un ancho W muy superior a la altura de montaje hm de las luminarias (1,25 < (W/hm) < 1,75), se recomienda utilizar luminarias clasificadas como Tipo III de la IESNA ó de dispersión ancha en el modelo de la CIE en disposición bilateral opuesta, aunque se puede utilizar cualquier tipo de clasificación siempre y cuando se cumpla con los requisitos fotométricos exigidos y el diseño sea el más económico. En este caso, la iluminación consta de dos filas de luminarias: una a cada lado de la vía y cada luminaria se encuentra enfrentada con su correspondiente del lado contrario. Por otra parte, el solo uso de la disposición no garantiza el resultado. El diseño completo contempla una solución integral a la iluminación de la vía propuesta incluidos los alrededores inmediatos. Esta disposición sobre vías principales, es comúnmente usada si se requiere solamente para iluminación doble propósito: la vehicular y la peatonal. f) Otras combinaciones: En vías compuestas de cuatro (4) o mas calzadas de circulación y que incluye separadores, generalmente 2 ó 3, se utilizan combinaciones de distribución de luminarias. Las mas comunes son: Doble central doble, en la cual cada dos calzadas se iluminan con disposición central sencilla, como aparece en la Figura 510.5.1 F). Cada calzada se trata separadamente desde el punto de vista del requerimiento lumínico. Así, las calzadas en seguida de los andenes (carril de baja velocidad) pueden ser del tipo M3 en tanto que las calzadas centrales (calzadas principales) pueden ser del tipo M2 Figura 510.5.1 f. Disposición Doble central doble Otra forma muy eficiente para vías de cuatro calzadas es utilizar una distribución central sencilla para las calzadas centrales y una distribución bilateral alternada en conjunto con las centrales, para los carriles externos.
- 130. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 128 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 510.5.2 CASOS ESPECIALES DE DISPOSICIÓN DE LUMINARIAS. En sitios críticos como bifurcaciones, curvas, cruces a nivel etc. Se debe reforzar la iluminación y cumplir con las especificaciones fotométricas exigidas para cada sitio. El diseñador debe tener en cuenta las condiciones del tránsito automotor, la importancia relativa de las vías, la localización de monumentos, los obstáculos existentes, las señales de tránsito etc. Las recomendaciones que se dan a continuación no constituyen una solución definitiva para cada caso particular. a) Disposición en curvas. El trabajo visual del conductor en las curvas se aumenta, por lo que en curvas leves (entre 0° y 30°) se debe reducir la interdistancia básica a 0,90S en el trayecto de entrada o salida de la curva (normalmente comprende 100 a 200 m para velocidades de circulación de 60 ó 75 km/h respectivamente) y a 0,75S en el trayecto mismo de la curva (donde se ha trazado la vía con un radio dado). Figura 510.5.2 a. Disposición de luminarias en trayectos curvos Se considera que un tramo es realmente curvo, cuando el radio de curvatura del trazado de la carretera sobre su eje es mayor a 300 m. Cuando se trata de curvas más pronunciadas (entre 30° y 90° y radio inferior a 300 m) la interdistancia se reduce hasta 0,70S, cuando las luminarias se encuentran instaladas en la acera exterior de la curva. Si se encuentran en la acera inferior, esta reducción va hasta 0,55S. La disposición de las luminarias debe ser preferencialmente en el andén exterior de las curvas, con el fin de mantener una guía visual más estable, se deben usar distribuciones de luminarias del tipo unilateral ó bilateral opuesta. Así mismo, se debe evitar el uso de la distribución bilateral alternada, porque puede causar confusión respecto a la forma del camino. En este caso, la iluminación debe prestar una eficiente labor de señalización vial. Otra distribución que debe evitarse es cambiar el sentido de la distribución unilateral al entrar a una curva y dejar luminarias justo al frente de la prolongación de la vía. Esto retarda la percepción de la curva por parte del conductor y aumenta la posibilidad de un accidente.
- 131. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 129 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público b) Disposición en calzadas con pendiente. Cuando las luminarias están localizadas en calzadas en pendiente, se recomienda orientarlas de tal manera que el rayo de luz en el nadir sea perpendicular a la vía. El ángulo de giro formado entre el brazo y la luminaria, se denomina Spin y debe ser igual al ángulo de inclinación de la víaθ. Esto asegura máxima uniformidad en la distribución de la luz y reduce el deslumbramiento de una manera eficaz. Igual que en las curvas, el trabajo visual del conductor en una calzada en pendiente se aumenta. Se considera que una calzada está en pendiente, como para variar las condiciones de iluminación, cuando ésta excede los 3° por debajo de este valor, se considera la iluminación como un trayecto plano. Al igual que en los trayectos curvos, los primeros 100 ó 200 m (dependiendo de la velocidad de circulación) al entrar a una sección de la calzada en pendiente, el diseñador debe reducir la interdistancia a 0,90S. En la cima, unos 100 ó 200 m antes y después, dependiendo de la velocidad de circulación, la interdistancia se reduce paulatinamente hasta llegar a 0,70 S. Ver la Figura 510.5.2 b. Figura 510.5. 2 b. Disposición de luminarias en calzada con pendiente Los postes, en estos trayectos en pendiente, deberán permanecer verticales e independientes de la inclinación de la calzada. Si un trayecto de la calzada es inclinado y además es curvo, los postes o apoyos de las luminarias deben ubicarse detrás de las barreras protectoras o naturales que existan, con el fin de evitar accidentes de tránsito y reducir sus complicaciones, cuando se produzcan. 510.6 USO RACIONAL DE ENERGÍA EN ALUMBRADO PÚBLICO. Los diseños de alumbrado público deben tener presente el uso racional y eficiente de energía, por lo que se hace exigible la aplicación del concepto de densidad de potencia eléctrica, para lo cual se requiere del uso de fuentes de alta eficacia lumínica y luminarias de la mayor eficiencia. 510.6.1 MÁXIMA DENSIDAD DE POTENCIA ELÉCTRICA PARA ALUMBRADO DE VÍAS. Las vías con excepción de túneles, para velocidades inferiores a 60Km/h, es decir aquellas diseñadas con el criterio de iluminancia no deben exceder los valores máximos de Densidad de Potencia para Alumbrado de vías (DPEA) establecidos en la tabla 510.6.1 determinados con base en el valor de iluminancia promedio mantenida y el ancho de calzada correspondiente. Los valores no se deben exceder en el diseño ni posteriormente en la operación del sistema de alumbrado público. Métodos de cálculo. La determinación de la DPEA se calcula a partir de la carga total conectada para alumbrado y del área total por iluminar, de acuerdo a la metodología indicada a continuación:
- 132. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 130 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público DPEA = (Carga total conectada para alumbrado) / (Área total Iluminada) Donde la DPEA está expresada en W/m2 , la carga total conectada para alumbrado está expresada en vatios y el área total iluminada está expresada en metros cuadrados. En el cálculo no se deben incluir las áreas destinadas a aceras o similares si en diseño no los contempla como área objeto de iluminación. Nivel mantenido de iluminancia promedio DENSIDAD DE POTENCIA (w/m2 ) según ancho de la calzada (m) lux (lx) < 6 6 a 8 8.1 a 10 10.1 a 12 12,1 a 14 3 0,29 0,26 0,23 0,19 0,17 4 0,35 0,32 0,28 0,26 0,23 5 0,37 0,35 0,33 0,30 0,28 6 0,44 0,41 0,38 0,35 0,31 7 0,53 0,49 0,45 0,42 0,37 8 0,60 0,56 0,52 0,48 0,44 9 0,69 0,64 0,59 0,54 0,50 10 0,76 0,71 0,66 0,61 0,56 11 0,84 0,79 0,74 0,67 0,62 12 0,91 0,86 0,81 0,74 0,69 13 1,01 0,94 0,87 0,80 0,75 14 1,08 1,01 0,94 0,86 0,81 15 1,12 1,06 1,00 0,93 0,87 16 1,17 1,10 1,07 0,99 0,93 17 1,23 1,17 1,12 1,03 0,97 18 1,33 1,26 1,20 1,10 1,04 19 1,40 1,33 1,26 1,17 1,10 20 1,47 1,39 1,33 1,23 1,16 21 1,55 1,46 1,39 1,29 1,22 22 1,62 1,53 1,46 1,35 1,27 23 1,69 1,60 1,53 1,41 1,33 24 1,76 1,67 1,59 1,47 1,39 25 1,83 1,73 1,66 1,53 1,45 26 1,90 1,80 1,73 1,60 1,51 Tabla 510. 6.1 valores máximos de densidad de potencia eléctrica para alumbrado (DPEA) para vías vehiculares (W/m 2 ) Adaptación de la Norma Oficial Mexicana NOM-13-ENER-2004 (Reglamento Técnico) Para las vías diseñadas con el criterio de luminancia, es decir aquellas para velocidades superiores a 60 Km/h , la máxima densidad de potencia la podrán sustituir por el criterio del Energy Efficiency Ratio cuya formula es EER= P / [L x S ] P= potencia en W. L= Luminancia mantenida. en Cd/m2 S= Área en m2 En esta condición el máximo valor de EER aceptado será 0,8. W/cd adoptado de Green Light Label. Los valores para cálculo serán tomados de la información suministrada por el fabricante bien sea de protocolos de prueba o de ficha técnica. Tal información deberá corresponder con los equipos especificados por el diseñador para ser instalados en el proyecto particular, así como de los planos de distribución de luminarias. La verificación real se realizará con base en los equipos, distribución de luminarias y áreas iluminadas. En el cálculo se deberá incluir las pérdidas asociadas al conjunto eléctrico de la luminaria, si esta lo requiere para su normal funcionamiento.
- 133. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 131 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público La vigilancia del cumplimiento de los valores permitidos de DPEA corresponderá a la interventoría y en el caso que aplique será verificado por el Organismo de Inspección. En los sistemas de iluminación para vías a las cuales se les asignen las clases de iluminación P1 a P6, así como las clases C0 a C5, la eficacia mínima de las bombillas (fuentes luminosas) usadas no podrá ser inferior a 70 lm/W. 510.7 COEXISTENCIA DE LAS LUMINARIAS CON LOS ÁRBOLES EN LAS VÍAS. La arborización en el casco urbano de un municipio debe estar sometida, como todo lo público, a unas normas regulatorias que faciliten la coexistencia con la red eléctrica aérea o subterránea, los andenes, la iluminación y demás elementos del mobiliario urbano. Se deben evitar especies como el ficus, los cauchos y ceibas, mientras se recomienda plantar árboles de follaje liviano, lo cual se hace separando el punto de siembra al menos 1,5 m de la proyección que da la red aérea sobre el piso. Para lograr una coordinación entre la arborización y la iluminación pública es necesario, en algunos casos, efectuar desviaciones a los parámetros generales del diseño del alumbrado público para la vía, tales como la altura de montaje, interdistancia, disposición de las luminarias o su brazo de montaje. Cada caso debe tratarse separadamente, dependiendo de la vegetación considerada. Debe tenerse en cuenta que no es necesario podar los árboles mas allá de las ramas que interfieran con el haz luminoso útil (Véase la figura 510.7.) ya que el follaje restante permite mejorar el apantallamiento de la instalación y por ende, mejora la visibilidad de obstáculos por efecto silueta En todos los casos, es mejor planear desde el momento de iniciar el diseño de la calzada los sitos para las redes de servicios públicos, tanto aéreos como subterráneos. Si una luminaria debe cambiar su interdistancia en un 10%, esto no afectará la calidad de la iluminación de manera apreciable. Incluso si se trata de una sola luminaria, es aceptable hasta un 20% de desviación. El parámetro principal a cambiar, por efectos de la arborización, es el avance de la luminaria sobre la calzada, el cual depende del brazo. De esta manera, se garantiza la efectividad y apariencia de la instalación de alumbrado. Se debe conceder a la arborización la importancia que merece como integrante del contexto urbano, en tal condición debe formar parte integral de los proyectos de diseño de alumbrado y se deben coordinar y jerarquizan las prioridades en la localización de los distintos componentes urbanos, dando valores racionales a cada uno de los objetivos de cada uno de estos componentes. Figura 510.7 Separación mínima entre los árboles y los postes con las luminarias de alumbrado público, para evitar sombras sobre la vía.
- 134. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 132 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Es necesario coordinar entre los diferentes entes municipales, para la selección de las especies que mejor se adapten y no riñan con el principal objetivo del alumbrado público que está orientado a la seguridad de las personas ya sean peatones o que se movilicen en vehículos. SECCIÓN 520 DISEÑOS FOTOMÉTRICOS. 520.1 CRITERIOS DE DISEÑO. En los diseños fotométricos de los proyectos de alumbrado público, se deben tener en cuenta los siguientes lineamientos y conceptos generales, según se aplique: a) Se debe realizar el levantamiento de la infraestructura de alumbrado público existente (postes, luminarias, canalizaciones, transformadores, etc.), con el fin de determinar su continuidad, su retiro parcial o total, su reubicación o modificación, así como de integrarla con el nuevo proyecto para evitar la duplicidad de infraestructura de alumbrado público. Al efecto, se deberá evaluar la influencia de la iluminación existente que permanezca y la infraestructura aprovechable. En los casos de retiro, se deben relacionar las cantidades en las memorias del proyecto y en los planos definitivos, la identificación (rótulo) de cada luminaria que se eliminará o se reubicará. Esta información se debe consignar también en las actas de entrega de obra. b) En los casos en que se considere necesario alterar o restringir los parámetros para el diseño fotométrico (potencias de luminarias, niveles de iluminancia/luminancia, alturas de montaje de luminarias, condiciones especiales en el espacio público y su amoblamiento, modulación arquitectónica, accidentes geográficos, restricciones por la interferencia con líneas eléctricas de alta tensión, canales, ductos de servicio público, edificaciones, puentes, entradas vehiculares a supermercados, parqueaderos, estaciones de servicio, etc.), el diseñador debe registrar en el proyecto de tales situaciones. c) El diseño fotométrico debe concatenarse con los diseños de espacio público, de urbanismo y paisajismo, haciendo claridad en que la calidad y la cantidad de la iluminación deben prevalecer pero manteniendo armonía con la modulación del espacio público y la ubicación del mobiliario urbano. d) En lo posible y dependiendo de la magnitud de la obra, se debe disponer como mínimo de tres alternativas de diseños fotométricos utilizando luminarias certificadas de diferentes marcas. Los planos de los diseños fotométricos deben entregarse debidamente identificados y avalados por el responsable de su elaboración. Con el propósito de garantizar el manejo de intersecciones y transiciones en los cambios de perfil, no se deberá aceptar la presentación de los proyectos fotométricos en tramos o perfiles típicos, sino que se deben desarrollar en su totalidad, permitiendo reflejar las cantidades de obra del proyecto. Los cálculos fotométricos se deberán realizar para cada tipo de perfil de vía y en las zonas críticas. En caso de presentarse modificaciones posteriores, se deberá indicar la versión y la fecha de actualización. e) Como resultado del diseño fotométrico, se debe especificar en forma escrita en las memorias de cálculo y gráficamente sobre los planos de diseño fotométrico los siguiente: la altura de montaje, perfil de la vía (ancho de andenes, calzadas, ciclo rutas, etc.), interdistancias, inclinación, posición de bombilla y avance de la luminaria. Se debe dar claridad en lo que respecta al ángulo de inclinación del conjunto brazo-luminaria (conjunto óptico) y su avance total. Así mismo, anexar la matriz de intensidades certificada con la cual se realizan los cálculos, se debe indicar la posición (reglaje) de la bombilla a la cual corresponden. La información antes descrita de los estudios y diseños fotométricos de la alternativa seleccionada debe consignarse también en los planos eléctricos. Toda la anterior documentación se deberá usar en las labores de construcción, interventoría e inspección por parte de los organismos acreditados. f) Las zonas peatonales deben iluminarse en lo posible con las mismas luminarias que iluminan las vías. La utilización del sistema doble propósito o doble luminaria para la iluminación de calzadas y de manera simultánea ciclo rutas, andenes y demás áreas peatonales, se debe aplicar sólo cuando los niveles calculados obtenidos por la influencia de las luminarias dispuestas para la calzada no sea suficiente, lo cual deberá demostrarse y soportarse con cálculos fotométricos o con mediciones de campo. Así mismo, no se deberán proyectar luminarias hacia los andenes en sistema doble o doble
- 135. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 133 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público propósito, cuando éstos sean de ancho igual o inferior a 3 m o se presente interferencia con edificaciones, árboles, etc. g) Cuando exista o se proyecten vías con separadores con un ancho mayor o igual a 1,5 metros, deberá darse prioridad al diseño con disposición central doble, sin detrimento de la cantidad y la calidad de la iluminación de las áreas peatonales, ciclo rutas y demás áreas en los andenes, garantizando el cumplimiento de las distancias mínimas de seguridad de los postes al sardinel, que debe ser de 0,6 m. En los separadores se deberán utilizar postes con doble luminaria a menos que el ancho del separador sea mayor de 4 m u otros factores debidamente justificados obliguen a la instalación de doble fila de postes con luminarias sencillas. h) En lo referente a la proyección de arborización o coexistencia con árboles, deben considerarse distancias mínimas a los postes de alumbrado público, dependiendo del porte de los árboles proyectados o existentes, con el fin de evitar la interferencia futura del follaje con la distribución del flujo luminoso. i) En las intersecciones viales grandes y complejas como glorietas y puentes vehiculares a diferentes niveles, o en plazas y otras áreas de gran extensión, se deberá considerar la conveniencia de instalar luminarias o proyectores para fuentes de sodio de alta presión y potencias grandes, en postes de 16 m a 27 m para lograr una iluminación general, y comparar con alternativas que usen postes de menor altura y fuentes de menor potencia con instalación localizada o puntual. Para estos efectos, es importante verificar todos los aspectos: técnicos, arquitectos, sociales y económicos (costos iniciales, de operación: mantenimiento y consumo de energía y de reposición), sin desconocer aspectos prácticos como las facilidades de acceso al mantenimiento periódico (sustitución de componentes, limpieza del compartimiento óptico, pintura, etc.) y la confiabilidad del sistema seleccionado. j) Para poder tener referentes de comparación entre las distintas propuestas, el diseñador debe realizar la evaluación y comparación técnica y económica para una vida útil de 30 años, comparando al menos tres alternativas de los equipos de iluminación k) Para la comparación el diseñador debe establecer las cantidades definitivas totales de obra civil (cajas de inspección, canalizaciones, etc.) y eléctrica (postes, bombillas, luminarias, conductores, empalmes, etc.) asociadas exclusivamente al proyecto de alumbrado público, tomando precios de referencia establecidos por la CREG en la metodología de costos máximos del servicio de alumbrado público o los del mercado cuando estos sean menores. El valor de las luminarias deberá corresponder con el precio ofertado y las consideraciones sobre ajuste si existen para el periodo de evaluación, y estará soportado con el compromiso de suministro por parte del comercializador o fabricante. Además de los costos iniciales de materiales, equipos y mano de obra, la evaluación debe contemplar los costos anuales de operación (mantenimiento y consumo de energía eléctrica, incluyendo las pérdidas) y el valor de salvamento de la infraestructura en el horizonte analizado. Para efectos de trazabilidad del proyecto se deberá dejar memoria, sobre las reuniones de carácter interinstitucional realizadas para definir criterios y lineamientos específicos para los estudios y diseños fotométricos. Los proyectos Tipo A y Tipo B, pueden presentar una sola alternativa, la cual no podrá contener costos por encima de los valores determinados en la metodología expedida por la CREG. 520.2 USO DE SOFTWARE EN EL DISEÑO FOTOMÉTRICO DE ALUMBRADO PÚBLICO. Para efectos de hacer la evaluación técnica y financiera necesaria y la comparación con otras alternativas, los diseñadores y fabricantes de luminarias o sistemas de iluminación que presenten propuestas con diseño fotométrico usando software especializado, deberán suministrar la información necesaria que le permita al evaluador, o a quien tome determinaciones sobre el proyecto, comparar y recomendar la propuesta que presente los mejores resultados técnicos y económicos para el municipio, de acuerdo con lo establecido en el capítulo 6 del presente Reglamento Técnico. Aunque el software especializado de iluminación no requiere de un certificado de conformidad de
- 136. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 134 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público producto, si debe cumplir con los siguientes requisitos para que pueda ser tenido en cuenta en la presentación de resultados de diseños fotométricos: Debe tener un reporte de validación de pruebas de sus resultados, expedido por un organismo o laboratorio de iluminación acreditado, nacional o internacional. El software debe ser manejado por un profesional competente para su alimentación con datos y la interpretación de los resultados que arroje, quien deberá responsabilizarse de los resultados suscribiéndolos y firmándolos. Es importante señalar que en una metodología para el diseño de iluminación mediante software especializado, además de los resultados que arroja el programa de computador, se requiere de la interpretación de los mismos por parte de un especialista en diseño de iluminación. El software para el diseño de alumbrado público debe utilizar en sus rutinas de cálculo la metodología de la norma CIE 140 o de las planteadas en el presente reglamento. El software debe permitir el ingreso de todos los parámetros y variables necesarios para realizar el diseño tales como: matrices de información fotométrica certificada en coordenadas CIE o IESNA, factor de mantenimiento, altura de montaje, ángulo de inclinación de la luminaria, reglaje de luminarias, interdistancia de luminarias, avance, ancho de la vía, entre otros. El software deberá obtener los resultados en forma numérica de: Luminancia media, Uniformidad, iluminancia mínima y media, Tl, Uniformidad longitudinal. Igualmente podrá contar con módulo gráfico y de simulaciones para las condiciones de día y con el proyecto de iluminación en la noche. El software debe permitir la identificación y medidas de las mallas de cálculo, así como las posiciones del observador. SECCIÓN 530 CÁLCULOS DE ILUMINANCIA PARA ALUMBRADO PÚBLICO. Para iniciar un cálculo lumínico destinado a alumbrado público, se deberán tener en cuenta tanto la función del espacio público como los detalles y características del sitio de instalación y de los puntos de luz. La exigencia del alumbrado público está en relación directa con la intensidad del tráfico y la velocidad media de los vehículos que la transitan. Los cálculos de diseño de alumbrado público se deben hacer con base en luminancia o iluminancia según requerimientos particulares. A continuación se definirá la forma de realizar cada uno de los cálculos lumínicos necesarios en los proyectos de iluminación: Si se requiere un análisis detallado del diseño, se hace esencial la utilización del computador para confiabilidad y agilidad de los cálculos, los cuales se realizan con base en los datos fotométricos certificados de la luminaria suministrados por los fabricantes o comercializadores. 530.1. ILUMINANCIA EN UN PUNTO. La metodología parte de la fórmula dada para la Ley del coseno que aplicada a la geometría del sistema dada en la Figura 530.1. permite obtener un valor para la Iluminancia horizontal en el punto. Donde hm es la altura de montaje de la luminaria, γ es el ángulo de incidencia del haz de luz o candelas representado por Ia en la dirección al punto P. El diseñador deberá obtener el valor de Ia a partir de la matriz de intensidades y la geometría del sistema. Es necesario tener en cuenta que si hay más de una fuente aportando luz al punto de cálculo P, es necesario considerar cada aporte por separado y luego sumarlos. La iluminancia en un punto, también se puede obtener utilizando el diagrama con las curvas Isolux de la luminaria.
- 137. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 135 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público En los diagramas Isolux aparecen las iluminancias en valores reales o en porcentaje de la iluminancia máxima y generalmente se dan para una altura de montaje de la luminaria de 1,0 metro y flujo luminosos de la bombilla de 1.000 lúmenes. La curva Isolux puede tener cualquier escala horizontal en mm/m. Figura 530.1. Parámetros para calcular la iluminancia en el punto P. Donde: Iγ,C Intensidad luminosa en dirección del punto P, determinada por los ángulos γ y C. γ:Ángulo vertical sobre el plano C considerado hm: Altura de montaje de la luminaria. n:Número de luminarias. Para obtener la iluminación producida por una luminaria en un punto, se toma el diagrama Isolux hecho en papel transparente, se coloca su centro sobre la proyección de la luminaria sobre el plano de la calzada, el cual se debe elaborar a un tamaño proporcional a la escala del diagrama Isolux dividido por la altura de montaje de la luminaria. El valor de la iluminancia en el punto, se puede leer directamente del diagrama o si está en porcentaje de la iluminancia máxima, se puede obtener multiplicando el valor de la curva Isolux por: Emáx = Ø = (Flujo de la bombilla utilizada) / (hm²) Donde hm = (Altura de montaje) Cuando se tiene más de una luminaria en la calzada, que es el caso más real y se necesita conocer la iluminancia total en el punto P, con el aporte de cada una de las luminarias que tienen influencia en dicho punto, se utiliza el siguiente método: ⇒ Se dibuja el plano de la calzada en escala igual a la del diagrama Isolux de las luminarias, dividido entre la altura de montaje. En este plano se localizan las luminarias y el punto P. ⇒ El diagrama Isolux, hecho en papel transparente, se hace girar 180° con respecto a las luminarias y se coloca en el punto central sobre el punto P. ⇒ Sin mover el diagrama se lee la contribución de todas las luminarias que tienen influencia sobre este punto. ⇒ Se suman las contribuciones de cada una de las luminarias, obteniendo el valor de la iluminancia total sobre el punto P o el porcentaje de la Emáx, en este último caso se multiplica por nØ / hm², para obtener la iluminancia total sobre el punto en cuestión. 530.2 MÉTODOS DE CÁLCULO DE ILUMINANCIA PROMEDIO DE UNA VÍA. Para los cálculos de Iluminancia promedio de una vía se debe aplicar cualquiera de los siguientes métodos:
- 138. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 136 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 530.2.1 MÉTODO EUROPEO DE LOS 9 PUNTOS. De acuerdo con el método europeo de los 9 puntos, que se usa para calcular la Iluminancia promedio sobre la vía en una instalación de alumbrado público, es necesario ubicar cada uno de estos puntos de cálculo sobre la porción típica de la vía considerada, definiendo un rectángulo de área largo (s/2) por ancho (w). De este modo, tal rectángulo se divide en cuatro partes, dos longitudinales y dos transversales, de modo que los puntos a considerar son cada uno de los vértices de los nuevos rectángulos generados. Así se obtienen los 9 puntos considerados en el método. (Véase la Figura 530.2.1 a.) Figura 530.2.1 a. Cálculo de la iluminancia promedio método europeo de los 9 puntos. Se considera la iluminancia en cada punto de medida como la que corresponde a un rectángulo de dimensiones (w/2) * (s/2). La iluminancia promedio sobre la vía se calcula teniendo en cuenta la contribución de iluminancia de cada punto a la porción típica de vía. Así, los puntos extremos tienen una contribución de 0,25; los puntos intermedios de 0,5 y el punto central de 1.0. Así, la iluminancia E1 leída en el punto P1 corresponde al área a,b,c,d., pero tan sólo la cuarta parte de esa área corresponde a un área sobre la vía considerada (área sombreada). Igual sucede con la iluminación de los puntos P3, P7 y P9. Por tanto la contribución de esos puntos debe ser ponderada al 25%.Por idéntico razonamiento, los puntos P2, P4, P6 y P8 representan la iluminación de áreas que tan solo tienen el 50% sobre la vía, el punto P5, a diferencia de los demás, representa un área totalmente contenida en la vía por lo que su contribución al promedio es completa. A partir de la lectura de la iluminación en los 9 puntos, la iluminación promedio sobre la vía se calcula con la fórmula siguiente: ( ) ( )[ ]586429731 42 16 1 EEEEEEEEEEprom ×++++×++++= Siendo E1, E2… E9 las iluminancias en los puntos P1, P2… P9 respectivamente. La Figura 530.2.1 b. ayuda a ubicar los nueve puntos, para diferentes sistemas de alumbrado, de acuerdo con la distribución de los postes y la forma de la vía.
- 139. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 137 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Figura 530.2.1 b. Selección de los 9 puntos según disposición de las luminarias. 530.2.2 MÉTODO DEL COEFICIENTE DE UTILIZACIÓN. En el diseño de alumbrado público, uno de los documentos fotométricos que identifica una luminaria, es la curva del coeficiente de utilización K, el cual sirve para calcular, a partir del conocimiento de la geometría de la vía considerada y la disposición de las luminarias, la iluminancia media sobre la calzada. En el proceso de diseño y a partir de una iluminancia media dada, puede usarse para calcular la interdistancia. Otra forma de aplicar esta curva, es calcular el flujo luminoso necesario para obtener una iluminancia dada, a partir de una interdistancia fija. La fórmula general del cálculo es: Donde: Eprom= Iluminancia promedio sobre la calzada (lx). φ = Flujo mantenido de la bombilla (lm). Kt = Coeficiente de utilización del sistema total calculado (%). FM = Factor de mantenimiento. S = Interdistancia de luminarias (m) Véase la Figura 530.2.1 b). W = Ancho de vía (en m) Véase la Figura 530.2.2 a. Las curvas de coeficiente de utilización k9 expresan el porcentaje del flujo luminoso emitido por la luminaria y que cae sobre la superficie de la calzada, en función del ancho de la misma. Como punto de referencia, se toma la vertical de la luminaria. Véase la Figura 530.2.2 a. Una luminaria de alumbrado público tiene dos curvas k. La primera, denominada k1, representa el flujo luminoso hacia el frente, hacia adelante, hacia la calzada. La segunda, denominada k2, representa el flujo luminoso hacia atrás, hacia las casas, hacia el andén. Véase la Figura 530.2.2 b. 9 Las curvas vienen dadas para una luminaria específica equipada con una bombilla determinada.
- 140. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 138 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Figura 530.2.2 a. Determinación del Coeficiente de Utilización Figura 530.2.2 b. Curvas de coeficiente de Utilización En la ordenada de la figura 530.2.2 b. se indica el valor del k en porcentaje y en la abscisa se indica el ancho de la calzada expresada en función de la altura de montaje H. Con el fin de facilitar su uso en diferentes esquemas de montaje. Para calcular k1 se calcula la relación W1/H se ubica el valor en la abscisa de la figura 530.2.2 b y se sigue verticalmente hasta cortar la curva k1. En este punto, horizontalmente se lee el valor k1. Igual procedimiento se sigue para el cálculo de k2 pero utilizando el valor W2 y la curva k2. Dependiendo de la disposición de las luminarias, se obtiene el coeficiente de utilización total de la luminaria KT de acuerdo con las figuras que se muestran a continuación: En Localización Unilateral la vertical de la luminaria coincide con el borde de la calzada. Figura 530.2.2 c. Localización unilateral de luminaria. Cuando la luminaria está sobre la acera y avanza w2 sobre la calzada, Figura 530.2.2 d. Luminaria sobre la calzada La luminaria está sobre la acera, a w2 de la calzada.
- 141. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 139 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Figura 530.2.2 e. Luminaria sobre la acera La luminaria ilumina la calzada con el flujo de atrás y está localizada a w2 de la calzada. Figura 530.2.2 f. Luminaria ubicada tras la calzada y la acera. Localización bilateral alternada (tres bolillos). Fig. 530.2.2 g. El cálculo es idéntico al cálculo de K en la localización unilateral. Suponiendo todas las luminarias localizadas del mismo lado, si los avances o retrocesos de las luminarias son diferentes de un lado con relación al otro, se deben efectuar dos cálculos y el coeficiente K, será la suma de los valores encontrados. Figura 530.2.2 g Localización bilateral alternada (zig-zag ó tres bolillos) Localización bilateral opuesta. El cálculo es idéntico al cálculo del coeficiente K en localización unilateral, para cada uno de los lados, con la misma observación hecha para el caso de la localización bilateral alternada, con relación a los avances y retrocesos de las luminarias. Es evidente sin embargo, que el número de luminarias que se toma en consideración, es el doble con relación a la localización unilateral. Localización central doble. En la figura 530.2.2 h. se calcula separadamente el coeficiente de utilización de cada luminaria siguiendo el procedimiento analizado en los casos mencionados anteriormente.
- 142. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 140 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Figura 530.2.2 h. Localización central doble 530.3 CÁLCULOS COMPUTARIZADOS DE ILUMINANCIA. Con el advenimiento de las computadoras y el software para cálculo de iluminación, la dificultad para obtener los valores de manera manual, prácticamente desapareció y hoy en día, todos los cálculos comerciales se realizan a través de software especializado. Así mismo, se puede incrementar el número de puntos considerados, pues los 9 del método europeo son un límite de aproximación. La iluminancia horizontal en un punto se calcula a partir de la siguiente fórmula u otra matemáticamente equivalente: En donde Eh = luminancia horizontal mantenida en el punto, en luxes. Indica la sumatoria de la contribución de todas las luminarias. I (c, γ) = intensidad en cd/klm emitida por la luminaria en la dirección del punto; ángulo de incidencia de la luz en el punto. H = altura de montaje en m de la luminaria. Φ = Flujo luminoso inicial en klm de la bombilla o bombillas de la luminaria. FM = Factor de mantenimiento. 530.3.1 CAMPO DE CÁLCULO. El campo de cálculo deberá ser típico del área de la calzada que le interesa al conductor y al peatón; puede incluir las aceras, los carriles de ciclo rutas y las zonas peatonales. Como se muestra en la figura 530.3.1 el área se limita por los bordes de las calzadas (incluidas ciclorrutas y zonas peatonales, si es aplicable) y por las líneas transversales a través de dos luminarias consecutivas.
- 143. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 141 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Figura 530.3.1. Puntos de cálculo para la iluminancia 530.3.2 POSICIÓN DE LOS PUNTOS DE CÁLCULO. Los puntos de cálculo se deben espaciar uniformemente en el campo de cálculo (véase la figura 530.3.1) y su número se debe escoger como sigue: En la dirección longitudinal, El espaciado en la dirección longitudinal debe determinarse a partir de la ecuación D = S/N, en donde D = Es el espaciado entre puntos en la dirección longitudinal (m). S = Es el espaciado entre luminarias (m), y N = Es el número de puntos de cálculo en la dirección longitudinal con los siguientes valores: Para S menor o igual a 30 m, N = 10 Para S mayor de 30 m, el entero más pequeño para que se obtenga D menor o igual a 3 m. La primera fila transversal de puntos de cálculo se espacia a una distancia d/2 más allá de la primera luminaria (m). En la dirección transversal. El espaciado (d) en la dirección transversal se determina a partir de la ecuación d = Wr/3 . En donde: d = Es el espaciado entre puntos en la dirección transversal (m) Wr = Es el ancho de la calzada o del área aplicable (m). El espaciado de los puntos de los bordes del área aplicable es D/2 en la dirección longitudinal y d/2 en la dirección transversal como se indica en la figura 530.3.1. Número de luminarias incluidas en el cálculo. Para el diseño se deben considerar las luminarias que estén dentro de un valor igual a cinco veces la altura de montaje desde el punto de cálculo. 530.3.3 CÁLCULOS EN ACERAS Y CARRILES PARA CICLORRUTAS. Los puntos de cálculo se deben espaciar uniformemente en el campo de cálculo, y su número se deberá escoger de la siguiente forma: Dirección longitudinal. Si las aceras o los carriles de ciclo rutas son de la misma clase de iluminación que la calzada, pueden considerarse conjuntamente con la calzada para determinar el espaciado de los puntos de cálculo en la dirección longitudinal, en caso contrario se aplica nuevo campo de cálculo según la figura 530.3.1 Dirección transversal. Se debe aplicar la siguiente fórmula: df = Wf/n. En donde: df = Es el espaciado entre puntos de la dirección transversal en metros.
- 144. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 142 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Wf = Es el ancho de la acera o del carril de la ciclorruta en metros. n = Es el número de puntos en la dirección transversal con los siguientes valores: Para Wf menor o igual a 1,0 m, n = 1, para Wf mayor que 1,0; n es el número más pequeño para que se obtenga df menor o igual a 1,0 m. Los puntos adyacentes al borde de la calzada deben espaciarse desde el borde de la calzada a la mitad de la distancia entre puntos. Para el número de luminarias incluidas en el cálculo, se aplica el mismo criterio de las calzadas. 530.3.4 ÁREAS DE FORMA IRREGULAR. Estas pueden incluir zonas residenciales y áreas donde predomina la actividad peatonal. Los puntos de cálculo deben incluir áreas aplicables y estar sobre una malla con un espaciado entre puntos no mayor de 5 m. Para áreas de un interés o una importancia particular se debe considerar un espaciado de alrededor de 1.0 m. El número de luminarias incluidas en el cálculo debe ser el mismo número utilizado para los cálculos de la calzada. 530.3.5 CÁLCULO DE LA UNIFORMIDAD GENERAL DE ILUMINANCIA EN ALUMBRADO PÚBLICO. El valor del coeficiente de uniformidad general de Iluminancia se calcula de acuerdo con los dos criterios siguientes: a. Como Uo =Emin/Eprom Tomando como base los puntos evaluados en el campo típico de la vía, bien sean los 9 puntos del método europeo o los 20, 30 ó 60 puntos del método computacional, donde: Emin corresponde al punto de menor iluminancia entre todos los puntos calculados. Eprom Corresponde al valor promedio calculado entre todos los n puntos considerados, desde el primero hasta el final En. La fórmula aplicable es: b) Como Ug =Emin/Emax. Tomando como base los puntos evaluados en el campo típico de la vía, bien sean los 9 puntos del método europeo o los 20, 30 ó 60 puntos del método computacional. Donde: Emin corresponde al punto de menor iluminancia entre todos los puntos calculados. Emax Corresponde al punto de mayor iluminancia calculado entre todos los puntos considerados. Coeficiente de uniformidad general de iluminancia. El valor de la uniformidad general de Iluminancia se calcula de acuerdo con los criterios siguientes: prommín EEU /0 = Tomando como base los puntos evaluados en el campo típico de la vía, bien sean los 9 puntos del método europeo o los puntos requeridos por el método computacional; Emín Corresponde al punto de menor iluminancia entre todos los puntos calculados. n E E ni i i prom ∑ = = = 1
- 145. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 143 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Eprom Corresponde al valor promedio calculado entre todos los n puntos considerados, desde el primero E1 hasta el final En. La fórmula aplicable para el cálculo de la luminancia promedio es: Donde: Ei Valor de la iluminancia en cada punto. n Número de puntos o áreas consideradas en el cálculo. Eprom Iluminancia promedio de la vía o zona considerada. 530.3.6 CÁLCULO DEL VALOR DE RELACIÓN DE ALREDEDORES-SR-. La relación de alrededores es la iluminancia horizontal promedio en dos franjas longitudinales, cada una adyacente a los dos bordes de la calzada pero que están situadas fuera de la calzada, dividida por la iluminancia horizontal promedio en dos franjas longitudinales cada una adyacente a los dos bordes de la calzada pero que están situadas sobre esta misma. El ancho de las cuatro franjas debe ser igual a 5,0 m o a la mitad del ancho de la calzada, o el ancho de la zona sin obstáculos que caiga fuera de la calzada, cualquiera que sea la menor de ellas. Para calzadas dobles, ambas calzadas se deben tratar conjuntamente como si fueran una única, a menos que estén separadas por más de 10 m. La iluminancia promedio en las franjas sobre y adyacente a la calzada deberán calcularse por el mismo procedimiento o por un procedimiento matemáticamente equivalente al utilizado para calcular la iluminancia promedio en los pasos peatonales. Esta luminancia promedio deberá mantenerse en toda la extensión del andén. 530.4 ESQUEMA DE MANTENIMIENTO DE INSTALACIONES DE ALUMBRADO PÚBLICO. Todas las instalaciones de alumbrado público deben contar con un plan de mantenimiento que garantice el mantenimiento de los niveles de eficiencia energética y los parámetros de iluminación. Este plan de mantenimiento debe incluir entre otras informaciones, el periodo de limpieza del conjunto óptico de las luminarias y de cambio de las bombillas. (ver la figura 530.4). La curva B corresponde a la curva de depreciación del flujo luminoso de la bombilla (DLB). La curva C corresponde a la curva del factor de ensuciamiento (FE). El diseñador de un proyecto de alumbrado público debe presentar el esquema de mantenimiento de la instalación de alumbrado, con base en los datos que utilizó para el cálculo de factor de mantenimiento (FM) establecido en el presente reglamento. La periodicidad de la limpieza del conjunto óptico de la luminaria y del cambio de las bombillas debe ser tal que garanticen que la instalación de alumbrado público no va a estar funcionando con valores de iluminancia promedio por debajo de los mínimos mantenidos. Hay que resaltar, como se puede ver en la figura 530.4, que con el mantenimiento nunca se restablecen las condiciones iniciales, por cuanto hay factores que son no controlables, como la depreciación de la luminaria debido al envejecimiento y a la degradación de sus materiales, que producen un aumento de la opacidad y/o reducción de reflectividad en los materiales del conjunto óptico de la luminaria. A medida que pasa el tiempo, el valor de iluminancia promedio de la instalación se va alejando del valor inicial de iluminancia promedio (100%), hasta llegar al final de la vida útil de las luminarias. Un caso extremo sería cuando las luminarias con bombillas nuevas, escasamente produzcan el valor de iluminancia mínimo n E E ni i i prom ∑ = = = 1
- 146. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 144 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público mantenido. Figura 530.4 Esquema de mantenimiento de una instalación de alumbrado público El operador del servicio de alumbrado público debe tener en cuenta, para el programa de mantenimiento de las instalaciones de alumbrado público, el esquema de mantenimiento establecido en el diseño del proyecto; aunque con base en los resultados de los trabajos de mantenimiento, el operador deberá ir haciendo ajustes a la curva del programa de mantenimiento suministrada por el diseñador del proyecto, con todas las actividades necesarias para garantizar los niveles de iluminación diseñados y establecidos al recibo inicial del proyecto. La interventoría debe verificar el cumplimiento del esquema de mantenimiento. SECCIÓN 535 CÁLCULOS DE LUMINANCIA. El presente modelo de cálculo debe ser aplicado a calzadas secas y rectas. Fue desarrollado por la CIE y se encuentra documentado en la publicación CIE 30-2 1982. y CIE 140-2000. Es claro el hecho que la visión cómoda y segura depende del contraste y acomodación del ojo y que a su vez estos factores dependen de la luminancia tanto sobre la vía como sobre los objetos a ver. Así, la iluminancia es un factor que depende de la cantidad de luz que incida sobre la vía, en tanto que la luminancia depende de la cantidad de luz reflejada que llega al observador. En consecuencia, la luminancia en alumbrado público depende de: ⇒ La cantidad de luz que llega a la calzada. ⇒ La posición del observador. ⇒ Las características reflectivas propias de la calzada. 535.1 COEFICIENTE DE LUMINANCIA. Para poder calcular la luminancia de una superficie es necesario conocer sus propiedades de reflexión. Para tales efectos, se puede definir un coeficiente de reflexión q, como la relación entre la luminancia y la iluminancia de un punto de la superficie de tal modo que: q = L/Eh. Donde: q = Coeficiente de luminancia en el punto P. L = Luminancia en el punto P Eh: = Iluminancia horizontal en el punto P. q= f(calzada,α,β,γ,δ)
- 147. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 145 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público El coeficiente de luminancia para una calzada dada es función de la dirección de incidencia de la intensidad luminosa, de la dirección de observación y, de manera general de los cuatro ángulos (α, β, γ, δ), representados en la figura 535.1.1 Figura 535.1.1 Parámetros a considerar en el cálculo de luminancia Para el área de la calzada considerada por un conductor comprendida entre 60 m y 160 m delante de él, α sólo varía entre 0,5° y 1,5°. Dado que la dependencia de q con respecto a α permanece prácticamente constante, es usual que los coeficientes de luminancia sean determinados con α mantenida constante a 1°. en relación con el ángulo δ, que varía entre 0° y 20°, no incide en el cálculo y en la práctica se desprecia. Este es el estándar de la CIE. En consecuencia, el coeficiente de luminancia, para una calzada específica, depende de la posición del observador y de la posición de la fuente de luz con respecto al punto considerado (ver figura 535.1.1 de modo que pueda establecerse una función. ),( γβfq = Así, pues, el coeficiente q puede tabularse en función de las dos variables independientes descritas β y γ en diferentes tabulaciones de acuerdo con otros factores que diferencian las características reflectivas de las calzadas. Se pueden introducir otros factores en la tabulación con el fin de simplificar el cálculo, obteniendo entonces una tabulación más fácil de manejar porque los términos I (Intensidad luminosa), H (Altura de montaje de la fuente) están disponibles más fácilmente en el sistema En conclusión la luminancia puede definirse de la siguiente manera: EqL ⋅= γ3 2 cos H I E = ( )γ3 2 cos⋅= q H I L El término entre paréntesis (qcos3 γ ) se conoce como coeficiente reducido de luminancia -r-, en consecuencia: rI H L ⋅= 2 1 Coeficiente reducido de luminancia r-. Las tablas que caracterizan las propiedades reflectivas de una superficie no se dan en términos del coeficiente de luminancia q sino del coeficiente de reducción de luminancia r. Estas tabulaciones características se denominan Tablas R.
- 148. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 146 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público A partir de las Tablas R es muy fácil calcular la luminancia en cada punto, pues basta determinar los ángulos β y γ del punto considerado para tener el factor r. La intensidad luminosa y la altura de montaje se calculan con la matriz de intensidades de la luminaria y con la geometría del sistema respectivamente. Ahora bien, se estudiará el modelo de Tabla R para diferentes tipos de superficies: 535.2 CLASIFICACIÓN DE LAS SUPERFICIES DE LAS CALZADAS (ESTADO SECO). Para los cálculos de luminancia, las propiedades de reflexión de la superficie de una vía se deben definir con tres parámetros característicos que son: ⇒ El factor especular S1 definido como la relación r(0,2)/ r(0,0). ⇒ El factor especular S2 definido como la relación Qo / r(0,0). ⇒ El coeficiente promedio de luminancia Qo conocido también como grado de claridad de la superficie. r(0,2) significa el coeficiente reducido de luminancia evaluado para β =0º y tan γ = 2 r(0,0) significa el coeficiente reducido de luminancia evaluado para β =0o y tan γ = 0 ∫ ∫= ω ω ω ω d qd Q o Donde: q =Coeficiente de luminancia (depende de los ángulos β y γ). ω = Ángulo sólido que contiene todas aquellas direcciones de incidencia de luz sobre un punto en la vía y que se toman en cuenta en el proceso de medida (β varía entre 0° y 180° y γ varía entre 0° y 90°). Si para verificar en el terreno los cálculos de luminancia se utilizan las tres características, (S1, S2 y Qo) estas se deben determinar mediante mediciones sobre una muestra real de la calzada, lo cual permite definir la matriz del revestimiento de la calzada. Para estas mediciones se podrá utilizar un instrumento denominado Reflectómetro de superficies de calzadas. Cuando no se puedan hacer las medidas reales de la superficie de la calzada, se podrán estimar las características de la superficie usando valores normalizados, para ello las calzadas se han clasificado de acuerdo con los tres factores definidos anteriormente y se tienen cuatro calzadas tipo. Clase Variación S1 S1 S2 Qo. Reflexión R1 S1 < 0,42 0,25 1,53 0,10 Casi difusa R2 0,42 ≤ S1 < 0,85 0,58 1,80 0,07 Difuso especular R3 0,85 ≤ S1 < 1,35 1,11 2,38 0,07 Ligeramente especular R4 S1 ≥1,35 1,55 3,03 0,08 Especular Tabla 535.2 a. Clasificación de superficies según el factor S1. El coeficiente S1 es el que define la forma básica del cuerpo R, aunque el brillo sea el mismo, una superficie reflejará diferente cantidad de luz según varíe este coeficiente. Ver Tabla 535.2 a. Cada tipo de superficie de calzada de la misma clase se caracterizará por un solo cuerpo o Tabla R típico de esa clase. Esto hace que las tablas R funcionen como patrón mediante la cual pueden llevarse a cabo los cálculos de luminancia. Las características resumidas de las cuatro (4) Tablas R, de acuerdo
- 149. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 147 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público con el patrón definido por la CIE, se dan a continuación. Clase Características Superficie R1 Superficies de asfalto con un mínimo del 15 % de materiales abrillantadores o materiales artificiales claros o al menos un 30 % de anortositas muy brillantes. Superficies que contienen gravas que cubres más del 80% de la superficie de la calzada, y las gravas constan de gran cantidad de material claro, o de abrilladores o están compuestas al 100% de anortositas muy brillantes. Superficies de calzada de hormigón de concreto. R2 Superficies con textura rugosa que contienen agregados normales Superficies asfálticas (pavimentos bituminosos que contienen el 10% al 15% de abrilladores artificiales. Hormigón bituminoso grueso y rugoso, rico en gravas (más del 60%) de tamaños mayores a 10 mm Asfalto mástico después de ser tratado. Se conoce también como asfalto mástico en estado nuevo. R3 Revestimiento en Hormigón bituminoso (asfalto frío, asfalto cemento) con tamaño de grava superior a 10 mm, con textura rugosa Superficies tratadas con textura rugosa pero pulimentada. R4 Asfalto mástico después de varios meses de uso Superficies con textura bastante suave o pulimentada. Tabla 535.2 b. Designación aproximada de superficies en las clases típicas. Fuente: norma NTC 900 numeral 7.3.5. Cuando el valor Qo de una superficie sea diferente al valor para el cual se hizo la tabla patrón, los valores R de la tabla patrón deberán multiplicarse por la relación entre el valor Qo real de la superficie y el valor Qo de la tabla patrón. En los casos donde las características de reflexión S1 y Qo no se puedan medir ni determinar, partiendo del conocimiento o la experiencia previos, puede conseguirse una orientación aproximada escogiendo un tipo de tabla R de acuerdo con el tipo de acabado de la calzada y de los materiales utilizados en su construcción. La luminancia en un punto se determina aplicando la siguiente fórmula o una fórmula matemáticamente equivalente: En donde: L Es la luminancia mantenida en cd/m2 ∑ Representa la sumatoria de las contribuciones de todas las luminarias. r Es el coeficiente de luminancia reducido, para un rayo de luz que inicia con unas coordenadas angulares (β,γ). I(C,γ) Es la intensidad luminosa en la dirección (C,γ), cd/klm. φ Es el flujo luminoso inicial en klm de las fuentes de cada luminaria. FM Factor de mantenimiento. Ver Capitulo 7 Numeral 720-3 Metodología para el cálculo del factor de mantenimiento. H Es la altura de montaje en m de la luminaria por encima de la superficie de la calzada. Salvo que se especifique lo contrario para el revestimiento asfáltico de la calzada, se debe utilizar la matriz R3 de la CIE con Q0 = 0,07, que corresponde al tipo de pavimento que se considera más usado en Colombia.
- 150. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 148 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 535.3 TABLAS R Son el resultado de análisis de observaciones y mediciones en distintos lugares y se deben aplicar de acuerdo con el tipo de superficie descrito en la tabla 535.2 b. Qo= 0.10 S1= 0.25 S2= 1.53 β Tan γ 0° 2° 5° 10° 15° 20° 25° 30° 35° 40° 45° 60° 75° 90° 105 120 135 150 165 180 0.00 655 655 655 655 655 655 655 655 655 655 655 655 655 655 655 655 655 655 655 655 0.25 619 619 619 619 610 610 610 610 610 610 610 610 610 601 601 601 601 601 601 601 0.50 539 539 539 539 539 539 521 521 521 521 521 503 503 503 503 503 503 503 503 503 0.75 431 431 431 431 431 431 431 431 431 431 395 386 371 371 371 371 371 386 395 395 1.00 341 341 341 341 323 323 305 296 387 387 278 269 269 269 269 269 269 278 278 278 1.25 269 269 269 260 251 242 224 207 198 189 189 180 180 180 180 180 189 198 207 224 1.50 224 224 224 215 198 180 171 162 153 148 144 144 139 139 139 144 148 153 162 180 1.75 189 189 189 171 153 139 130 121 117 112 108 103 99 99 103 108 112 121 130 139 2.00 162 162 157 135 117 108 99 94 90 85 85 83 84 84 86 90 94 99 103 111 2.50 121 121 117 95 79 66 60 57 54 52 51 50 51 52 54 58 61 65 69 75 3.00 94 94 86 66 49 41 387 36 34 33 32 31 31 33 35 38 40 43 47 51 3.50 81 80 66 46 33 28 25 23 22 22 21 21 22 22 24 27 29 31 34 38 4.00 71 69 55 32 23 20 18 16 15 14 14 14 15 17 19 20 22 23 25 27 4.50 63 59 43 24 17 14 13 12 12 11 11 11 12 13 14 14 16 17 19 21 5.00 57 52 36 19 14 12 10 9.0 9.0 8.8 8.7 8.7 9.0 10 11 13 14 15 16 16 5.50 51 47 31 15 11 9.0 8.1 7.8 7.7 7.7 6.00 47 42 25 12 8.5 7.2 6.5 6.3 6.2 6.50 43 38 22 10 6.7 5.8 5.2 5.0 7.00 40 34 18 8.1 5.6 4.8 4.4 4.2 7.50 37 31 15 6.9 4.7 4.0 3.8 8.00 35 28 14 5.7 4.0 3.6 3.2 8.50 33 25 12 4.8 3.6 3.1 2.9 9.00 31 23 10 4.1 3.2 2.8 9.50 30 22 9.0 3.7 2.8 2.5 10.00 29 20 8.2 3.2 2.4 2.2 10.50 28 18 7.3 3.0 2.2 1.9 11.00 27 16 6.6 2.7 1.9 1.7 11.50 26 15 6.1 2.4 1.7 12.00 25 14 5.6 2.2 1.6 Tabla 535.3 a Tabla r para superficie estándar R1
- 151. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 149 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Qo= 0.07 S1= 0.58 S2= 1.80 β Tan γ 0° 2° 5° 10° 15° 20° 25° 30° 35° 40° 45° 60° 75° 90° 105 120 135 150 165 180 0.00 390 390 390 390 390 390 390 390 390 390 390 390 390 390 390 390 390 390 390 390 0.25 411 411 411 411 411 411 411 411 411 411 379 368 357 357 346 346 346 335 335 355 0.50 411 411 411 411 403 403 384 379 370 346 325 303 281 281 271 271 271 260 260 260 0.75 379 379 379 369 357 346 325 303 281 260 238 216 206 206 206 206 206 206 206 206 1.00 335 335 335 325 292 291 260 238 216 195 173 152 152 152 152 152 141 141 141 141 1.25 303 303 292 271 238 206 184 152 130 119 108 100 103 106 108 108 114 114 119 119 1.50 271 271 260 227 179 152 141 119 108 93 80 76 76 80 84 87 89 91 93 95 1.75 249 238 227 195 152 124 106 91 78 67 61 52 54 58 63 67 69 71 73 74 2.00 227 216 195 152 117 95 80 67 61 52 45 40 41 45 49 52 54 56 57 58 2.50 195 190 146 110 74 58 48 40 35 30 27 24 26 28 30 33 35 38 40 41 3.00 160 155 115 67 43 33 26 21 18 17 16 16 17 17 18 21 22 24 26 27 3.50 146 131 87 41 25 18 15 13 12 11 11 11 11 11 12 14 15 17 18 21 4.00 132 113 67 27 15 12 10 9.4 8.7 8.2 7.9 7.6 7.9 8.7 9.6 11 121 13 15 17 4.50 118 95 50 20 12 8.9 7.4 6.6 6.3 6.1 5.7 5.6 5.8 6.3 7.1 8.4 10 12 13 14 5.00 106 81 38 14 8.2 6.3 5.4 5.0 4.8 4.7 4.5 4.4 4.8 5.2 6.2 7.4 8.5 9.5 10 11 5.50 96 69 29 11 6.3 5.1 4.4 4.1 3.9 3.8 6.00 87 58 22 8.0 5.0 3.9 3.5 3.4 3.2 6.50 78 50 17 6.1 3.8 3.1 2.8 2.7 7.00 71 43 14 4.9 3.1 2.5 2.3 2.2 7.50 67 38 12 4.1 2.6 2.1 1.9 8.00 63 33 10 3.4 2.2 1.8 1.7 8.50 58 28 8.7 2.9 1.9 1.6 1.5 9.00 55 25 7.4 2.5 1.7 1.4 9.50 52 23 6.5 2.2 1.5 1.3 10.00 49 21 5.6 1.9 1.4 1.2 10.50 47 18 5.0 1.7 1.3 1.2 11.00 44 16 4.4 1.6 1.2 1.1 12.00 41 13 3.6 1.4 1.1 Tabla 535.3 b. Tabla r para superficie estándar R2
- 152. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 150 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Qo= 0.07 S1= 1.11 S2= 2.38 β Tan γ 0° 2° 5° 10° 15° 20° 25° 30° 35° 40° 45° 60° 75° 90° 105 120 135 150 165 180 0.00 294 294 294 294 294 294 294 294 294 294 294 294 294 294 294 294 294 294 294 294 0.25 326 326 321 321 317 312 308 308 303 298 294 280 271 262 158 253 249 244 240 240 0.50 344 344 339 339 326 317 308 298 289 276 262 235 217 204 199 199 199 199 194 194 0.75 357 353 353 339 321 303 285 267 244 222 204 176 158 149 149 149 145 136 136 140 1.00 362 362 352 326 276 249 226 204 181 158 140 118 104 100 100 100 100 100 100 100 1.25 357 357 248 298 244 208 176 154 136 118 104 83 73 70 71 74 77 77 77 78 1.50 353 348 326 267 217 176 145 117 100 86 78 72 60 57 58 60 60 60 61 62 1.75 359 335 303 231 172 127 104 89 79 70 62 51 45 44 45 46 45 45 46 47 2.00 326 321 280 190 136 100 82 71 62 54 48 39 34 34 34 35 36 36 37 38 2.50 289 280 222 127 86 65 54 44 38 34 25 23 22 23 24 24 24 24 24 25 3.00 253 235 163 85 53 38 31 25 23 20 18 15 15 14 15 15 16 16 17 17 3.50 217 194 122 60 35 25 22 19 16 15 13 9.9 9.0 9.0 9.9 11 11 12 12 13 4.00 190 163 90 43 26 20 16 14 12 9.9 9.0 7.4 7.0 7.1 7.5 8.3 8.7 9.0 9.0 9.9 4.50 163 136 73 31 20 15 12 9.9 9.0 8.3 7.7 5.4 4.8 4.9 5.4 6.1 7.0 7.7 8.3 8.5 5.00 145 109 60 24 16 12 9.0 8.2 7.7 6.8 6.1 4.3 3.2 3.3 3.7 4.3 5.2 6.5 6.9 7.1 5.50 127 94 47 18 14 9.9 7.7 6.9 6.1 5.7 6.00 113 77 36 15 11 9.0 8.0 6.5 5.1 6.50 104 68 30 11 8.3 6.4 5.1 4.3 7.00 95 60 24 6.5 6.5 5.2 4.3 3.4 7.50 87 53 21 7.1 5.3 4.4 3.6 8.00 83 47 17 6.1 4.4 3.6 3.1 8.50 78 42 15 5.2 3.7 3.1 2.6 9.00 73 38 12 4.3 3.2 2.4 9.50 69 34 9.9 3.8 3.5 2.2 10.00 65 32 9.0 3.3 2.4 2.0 10.50 62 29 8.0 3.0 2.1 1.9 11.00 59 26 7.1 2.6 1.9 1.8 11.50 56 24 6.3 2.4 1.8 12.00 53 22 5.6 2.1 1.8 Tabla 535.3 c. tabla r para superficie estándar r3
- 153. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 151 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Qo= 0.08 S1= 1.55 S2= 3.04 β Tan γ 0° 2° 5° 10° 15° 20° 25° 30° 35° 40° 45° 60° 75° 90° 105 120 135 150 165 180 0.00 264 264 264 264 264 264 264 264 264 264 264 264 264 264 264 264 264 264 264 264 0.25 297 317 317 317 317 310 304 290 284 277 271 244 231 224 224 218 218 211 211 211 0.50 330 343 343 343 330 310 297 284 277 264 251 218 198 185 178 172 172 165 165 165 0.75 376 383 370 350 330 304 277 251 231 211 198 165 139 132 132 125 125 125 119 119 1.00 396 396 396 330 290 251 218 198 185 165 145 112 86 86 86 86 86 87 87 87 1.25 403 409 370 310 251 211 278 152 132 115 103 77 66 65 65 63 65 66 67 68 1.50 409 396 356 284 218 172 139 115 100 88 79 61 50 50 50 50 52 55 55 55 1.75 409 396 343 351 178 139 108 88 75 66 59 44 37 37 37 38 40 41 42 45 2.00 409 383 317 224 145 106 86 71 59 53 45 33 29 29 29 30 32 33 34 37 2.50 396 356 364 152 100 73 55 45 37 32 28 21 20 20 20 21 22 24 25 26 3.00 370 304 211 95 63 44 30 25 21 17 16 13 12 12 13 13 15 16 17 19 3.50 343 271 165 63 40 26 19 15 13 12 11 9.8 9.1 8.8 8.8 9.4 11 12 13 15 4.00 317 238 132 45 24 16 13 11 9.6 9.0 8.4 7.5 7.4 7.4 7.5 7.9 8.6 9.4 11 12 4.50 297 211 106 33 17 11 9.2 7.9 7.3 6.6 6.3 6.1 6.1 6.2 6.5 6.7 7.1 7.7 8.7 9.6 5.00 277 185 79 24 13 8.3 7.0 6.3 5.7 5.1 5.0 5.0 5.1 5.4 5.5 5.8 6.1 6.3 6.9 7.7 5.50 257 161 59 19 9.9 7.1 5.7 5.0 4.6 4.2 6.00 244 140 46 13 7.7 5.7 4.8 4.1 3.8 6.50 231 122 37 11 5.9 5.6 3.7 3.2 7.00 218 106 32 9.0 5.0 3.8 3.2 2.6 7.50 205 94 26 7.5 4.4 3.3 2.8 8.00 193 82 22 6.3 3.7 2.9 2.4 8.50 194 74 19 5.3 3.2 2.5 2.1 9.00 174 66 16 4.6 2.8 2.1 9.50 169 59 13 4.1 2.5 2.0 10.00 164 53 12 3.7 2.2 1.7 10.50 158 49 11 3.3 2.1 1.7 11.00 153 45 9.5 3.0 2.0 1.7 11.50 149 41 8.4 2.6 1.7 12.00 145 37 7.7 2.5 1.7 Tabla 535.3 d. Tabla r para superficie estándar R4 535.4. CÁLCULO DE LA LUMINANCIA PROMEDIO SOBRE LA VÍA. El campo de cálculo debe ser típico del área de la vía que le interesa al usuario. En la dirección longitudinal de una vía recta, el campo de cálculo debe quedar entre dos luminarias de la misma fila. La primera luminaria debe estar situada a 60 m delante del observador. En la dirección transversal, se debe considerar el ancho de la calzada en vías sin separador central y el ancho de una calzada en vías con separador central. Sin embargo, todo está limitado por la aplicabilidad de la Tabla-r. Esta tabla está definida para un observador que ve la vía con un ángulo de observación de 1º, para una altura de ojo del observador de 1,5 m; esto da como resultado que el punto observado debe situarse a 86 m delante del observador.
- 154. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 152 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Se ha demostrado que la Tabla-r se aplica por encima de un rango de ángulos de visión situados entre 0,5º y 1,5º, lo cual resulta en que dicha tabla es aplicable a puntos que quedan entre 57 y 172 m, aproximadamente (convencionalmente, se toma entre 60 y 160 m), delante del observador. Figura 535.4 a. Campo de cálculo de la luminancia de la calzada 535.4.1 POSICIÓN DE LOS PUNTOS DE CÁLCULO. Figura 535.4.1 . Posición de los puntos de cálculo en un carril. En la dirección longitudinal. El espaciado (D) en la dirección longitudinal se determina a partir de la ecuación D = S/N, en donde: D Es el espaciado entre puntos en la dirección longitudinal (m). S Es el espaciado entre luminarias en la misma fila (m). N Es el número de punto de cálculo en la dirección longitudinal, escogidos de manera que: Para S menor o igual a 30 m, N = 10; Para S mayor de 30 m, N es el entero más pequeño para que se obtenga D menor o igual a 3 m. La primera fila transversal de puntos de cálculo se esparcía a una distancia d/2 a partir de la primera luminaria (alejada del observador). En la dirección transversal. El espaciado (d) en la dirección transversal se determina a partir de la ecuación: d = wc/3, en donde: d Es el espaciado entre puntos en la dirección transversal (m) y wc es el ancho de cada carril de circulación. Los puntos de cálculo más alejados se espacian d/2 desde los bordes del carril.
- 155. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 153 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 535.4.2 POSICIÓN DEL OBSERVADOR. El ángulo de observación desde la horizontal se fija en 1º.En la dirección transversal el observador se sitúa en el centro de cada carril de circulación y longitudinalmente a 60 m a partir del primer punto. La Luminancia promedio (Lprom) y la uniformidad global de la luminancia (Uo), se calculan para la totalidad de la calzada, para cada posición del observador. 535.4.3 LA UNIFORMIDAD LONGITUDINAL DE LA LUMINANCIA (UL). Se calcula para cada línea central de cada carril de circulación. Los valores de LProm, Uo y UL son los más bajos en cada caso. Para los cálculos de la luminancia y para los cálculos de la iluminación de túneles, la dirección de observación estará en una línea paralela al sentido de marcha de la carretera. Esto significa que el observador tiene que alinearse con cada línea longitudinal de los puntos del cálculo. El resultado de estos cálculos deberá etiquetarse como “observador móvil para los métodos de cálculo de la luminancia”. 535.4.4 NÚMERO DE LUMINARIAS INCLUIDAS EN EL CÁLCULO. Para cada punto de cálculo, todas las luminarias que contribuyen significativamente a la luminancia deben incluirse en el cálculo. Estas luminarias quedan dentro del área del plano de la Tabla-r, que se aproxima a un rectángulo de dimensiones de 5H por 17H, y por su simetría puede utilizarse para cubrir un área de 10H por 17H (véase la figura 535.4.2 Como consecuencia, sólo es necesario considerar luminarias que se sitúen a una altura comprendida dentro de 5 veces la altura de montaje desde el punto de cálculo hacia el observador, 12 veces la altura de montaje desde el punto de cálculo hacia fuera del observador, y cinco veces la altura de montaje desde el punto de cálculo a cada lado de dicho punto. Figura 535.4.2 Luminarias que pueden contribuir a la luminancia en el punto de cálculo. 535.4.5 CÁLCULO DE LAS CARACTERÍSTICAS DE CALIDAD DE LA LUMINANCIA. Las características de calidad relacionadas con la luminancia deben obtenerse a partir de las mallas calculadas de luminancia sin interpolación adicional. Uniformidad general de luminancia en alumbrado público: Los puntos de cálculo son los mismos que se usan para calcular la luminancia promedio sobre la calzada. Así, la uniformidad general de luminancia se calcula a partir de la fórmula Uo= Lmín/ Lprom , donde:
- 156. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 154 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Lmín Corresponde al punto de menor luminancia entre todos los puntos calculados. Lprom Corresponde a la luminancia promedio sobre la calzada. Uniformidad longitudinal de luminancia: Se calcula como el cociente entre la luminancia más baja y la más alta UL= Lmín/ Lmáx en la dirección longitudinal a lo largo de la línea central de cada carril de circulación, incluyendo el borde de carretera en el caso de autopistas. El número de puntos en la dirección longitudinal y el espaciado entre ellos deben ser los mismos que los utilizados para el cálculo de la luminancia promedio. El observador debe estar a 60 m del primer punto y debe estar alineado con la fila de puntos. 535. 4.6 CALCULO DE DESLUMBRAMIENTO. a) Luminancia de Velo o Deslumbramiento Incapacitivo La luminancia de velo Lv corresponde a una de las medidas del deslumbramiento incapacitivo o inhabilitador. Su cálculo se basa en los estudios de Holladay y en las confirmaciones realizadas, para pequeños niveles de luminancia, por Adrián en 1.961, Fisher en 1.967 y Hartmann en 1.963 y 1.968. La luminancia de velo, de acuerdo con la CIE, puede calcularse mediante la siguiente fórmula empírica: 2 1 2 / mCden Eg KL ni i i i v ∑ = = ⎟⎟ ⎠ ⎞ ⎜⎜ ⎝ ⎛ = θ Donde: K = Factor que depende de la edad del observador (se asume un observador de 30 años). K=10 si el ángulo θ esta en grados y K= 10-3 si el ángulo θ esta en radianes Egi = Componente de iluminancia (es decir, en un plano perpendicular a la línea de visión del ojo) que proviene de la fuente i-ésima lumínica generadora de deslumbramiento. También puede entenderse como la iluminancia en el ojo del observador producida por la fuente deslumbrante en el plano perpendicular a la línea de visión, expresada en luxes). El subíndice i varía entre 1 y n. θi = Ángulo (en grados) formado por una línea entre la fuente luminosa y el observador y la línea entre el observador y un punto de visión. Figura 530.4.6 Cálculo de Luminancia de Velo
- 157. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 155 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Restricciones y alcance en la aplicación de las fórmulas anteriores: El ángulo θi está comprendido entre 1,5° y 60° (en la práctica se limita a 20°) ⇒ El observador está mirando a un punto de la vía a 90 m delante de él y colocado a la misma distancia que él, del lado de la carretera, de la primera luminaria que se incluye en el cálculo. ⇒ El punto de visión del observador se encuentra a ¼ del ancho de la calzada (de derecha a izquierda) justo al frente de la primera luminaria y el ángulo de visión comprende hasta 20° por encima de la visual, debido a la forma del vehículo. ⇒ Se involucran el cálculo 12 luminarias (o 24 para disposición bilateral) sin embargo, solo las cuatro primeras tienen un aporte significativo. ⇒ Las luminarias deben estar colocadas de modo que su reparto sea longitudinal al eje de la vía De acuerdo con la IESNA, la luminancia de velo se calcula con una fórmula parecida a la de CIE, que igualmente es empírica. Se calcula la contribución de cada luminaria y se suman para obtener el valor final de la luminancia de velo. La fórmula es: Donde Lv= Luminancia de Velo. Ev = Iluminancia vertical en el plano de la pupila del observador, en luxes. φ = Ángulo entre la línea de circulación y la luminaria, en grados. La línea de circulación es una línea paralela a la vía localizada a ¼ del ancho de la vía a la altura del ojo del observador, a 1,45 m. n= Número de luminarias del proyecto que se ven directamente desde el punto de evaluación de la luminancia de velo. El cual debe ser el mismo punto y las mismas luminarias utilizadas para evaluar la luminancia de la calzada. b) Deslumbramiento de incomodidad Hasta el presente no se ha desarrollado ningún método satisfactorio para cuantificar este tipo de deslumbramiento en vías, anteriormente se utilizó el índice G ó marca de control del deslumbramiento, de acuerdo con la publicación CIE 31 (TC-4.6) 1976, pero se presentaron anomalías o incertidumbres en su aplicación. Las evidencias en el campo sugieren que las instalaciones diseñadas de acuerdo con las especificaciones del TI de la Tabla 12 de la norma NTC 900 son adecuadas respecto al deslumbramiento de incomodidad. Entornos brillantes, tales como edificios iluminados tienden a mitigar el deslumbramiento de incomodidad pero como la iluminación de edificios es variable y puede ser apagada durante la noche, no es recomendable incluirla en el diseño de la iluminación de vías. c) Incremento del umbral (Ti) en una instalación de alumbrado público. Es una medida de la pérdida de visibilidad causada por un deslumbramiento enceguecedor originado por la luminaria. Por tanto, es una medida del deslumbramiento fisiológico. La fórmula para calcular este valor se basa en calcular porcentualmente la diferencia de luminancia necesaria para volver a ver el objeto en presencia de un nivel de deslumbramiento dado, respecto a la diferencia de luminancia necesaria para ver el objeto pero en ausencia del deslumbramiento. El incremento de umbral TI se calcula para el estado inicial de la instalación, es decir, con la luminaria nueva y con el flujo inicial de la bombilla, mediante la siguiente fórmula, ∑= + = n i vi v E L 1 2 5.1 10 θθ
- 158. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 156 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público TI = K×Eg / (Lprom)0,8 ×θ2 (%) De acuerdo con la anterior ecuación, la pérdida de visibilidad causada por un deslumbramiento enceguecedor ocasionado por la luminaria, se puede disminuir aumentando la altura de montaje de la luminaria (esto equivale a aumentar el ángulo θ) o aumentando la luminancia promedio (Lprom). K es una constante que varía con la edad del observador. Generalmente se considera un observador de 23 años de edad, en cuyo caso K es igual a 650 porque: Lv = 10×Eg/θ2 y TI = 65 Lv/(Lprom)0,8 TI = 650 Eg/θ2 ×(Lprom)0,8 Para edades del observador diferente a 23 años, el valor de la constante K se calcula a partir de la siguiente fórmula: K = 641[1 + (A/66,4)4 ] , En donde: A edad del observador en años. Eg es la iluminancia total inicial producidas por las luminarias, en su estado nuevo, sobre un plano normal a la línea de visión y a la altura del ojo del observador. El observador está ubicado a una altura de 1.50 m sobre el nivel de la calzada y con relación a ésta colocado de la siguiente manera: Transversalmente a 1/4 de ancho total de la calzada y longitudinalmente a una distancia 2,75 (H-1,5), medida desde el frente de la luminaria. Donde H es la altura libre de montaje de la luminaria, en metros. (Se asume que el ángulo de apantallamiento del techo del vehículo es de 20º) Lprom Es la luminancia media inicial de la superficie de la calzada θ Es el ángulo en grados entre línea de visión y el centro de cada luminaria. El cálculo de TI se inicia con el observador situado en la posición inicial, definida anteriormente, y luego se repite moviendo el observador hacia delante con incrementos que son los mismos en número y distancia que los utilizados para el cálculo de la luminancias promedio de la calzada. El TI de la calzada es el correspondiente al valor máximo encontrado en los cálculos. Esta ecuación es válida para 0,05 < Lprom < 5 cd/ m2 y 1,5º < θ < 60º Eg se añade para la primera luminaria en la dirección de observación y luminarias más alejadas, hasta una distancia de 500 m. SECCIÓN 540. MEDICIONES FOTOMÉTRICAS DE ALUMBRADO PÚBLICO. Una vez construido el proyecto de alumbrado público y después de 100 horas de funcionamiento de las bombillas nuevas, se debe verificar el diseño de proyecto de alumbrado público mediante la medición de iluminancia y su comparación con los valores ofrecidos en el diseño fotométrico del proyecto.
- 159. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 157 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público La medición de luminancia se debe hacer para confrontar los datos teóricos obtenidos con la clase de superficie de calzada normalizada adoptada en el diseño fotométrico. Los valores reales medidos para las vías permitirán crear una base datos, donde con el tiempo se puedan hacer ajustes a las matrices normalizadas del factor R que se aproximen de mejor forma a las superficie de las calzadas de las vías existentes en el país. Para lo cual se debe seleccionar un vano adecuado de medición. Cuando el vano seleccionado es factible de ser medido, los requisitos que debe reunir el vano a medir, la forma del marcado de la malla o grilla, la ejecución de las mediciones y el cálculo de los parámetros de calidad se definen a partir de los datos obtenidos en las mediciones. El procedimiento incluye la evaluación de los casos especiales y de las vías peatonales, en ellas determina la forma de marcación del vano y los parámetros de calidad a ser evaluados. Cuando la medición no sea técnicamente apropiada ó involucra mucho riesgo, la evaluación se define a partir de cálculos de cada uno de los parámetros de calidad por medios informáticos y de la verificación en campo de la operatividad de las unidades de alumbrado en el vano y de la configuración de la instalación. 540.1 EVALUACIÓN DEL VANO SELECCIONADO PARA LA MEDICIÓN. Los vanos a ser medidos deberán cumplir los siguientes requisitos: 1. No debe presentar obstáculos que obstruyan la distribución luminosa de las luminarias (árboles, automóviles estacionados, etc.). 2. El recubrimiento de las calzadas no debe presentar ondulaciones (presencia de baches pronunciados) que impidan la visualización de los puntos de medición ó la horizontalidad del medidor de iluminancia. 3. No estar ubicados en las zonas calificadas como altamente peligrosas desde el punto de vista delincuencial. 4. Estado de la calzada. Deberá estar seca para la medición. 5. Estar libres de influencia de iluminación diferente al sistema a evaluar (vehicular o comercial). 540.2 PROCEDIMIENTO DE MEDICIÓN. Todas las fuentes de luz que pertenezcan a la instalación de alumbrado que se va a medir deben ser visibles y estar encendidas, mientras que aquellas fuentes que no lo sean deben estar apagadas. Para estar seguros de la confiabilidad de las mediciones se debe tener en cuenta lo siguiente: ⇒ Todos los instrumentos de medición deben estar calibrados. ⇒ Se debe tener en cuenta los parámetros de diseño de la instalación y la correcta geometría de la misma: altura de montaje, avance, ángulo de inclinación de la luminaria, interdistancia, ancho de la vía, posición de la bombilla. ⇒ Por medio de inspección visual se debe verificar que los accesorios eléctricos y la bombilla sean los adecuados para la luminaria. ⇒ Verificar la tensión de alimentación en los bornes de la luminaria. ⇒ Las luminarias deben estar en régimen normal de funcionamiento. ⇒ Las bombillas deben estar nuevas con un envejecimiento mínimo de 100 horas. ⇒ El conjunto óptico de la luminaria debe estar limpio. ⇒ En lo posible, se debe eliminar el efecto de las fuentes luminosas ajenas al sistema analizado que puedan causar errores en la medición, tales como avisos luminosos, faros de automóviles, etc.
- 160. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 158 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público ⇒ Evitar las mediciones cuando el piso está mojado, porque pueden presentarse reflexiones que introducen errores. ⇒ El personal que interviene en las mediciones no debe producir sombras en el campo de medición, ni bloquear la luz hacia el aparato de medición. 540.2.1 MARCACIÓN DE LA VÍA. La marcación de los puntos de medición en los tramos o vanos seleccionados dependerá del tipo de calzada para lograr una buena visualización durante las mediciones. Calzadas claras y oscuras. El marcado de los puntos a medir en este tipo de calzada, se sugiere que se realice con tiza blanca. Calzadas de adoquín. El marcado de los puntos a medir en este tipo de calzada se sugiere que se realice con tiza blanca. La marcación de los puntos generalmente se hace sobre tramos rectos de vía; aunque pueden existir casos especiales en la marcación de los puntos para las mediciones de: intersecciones, rampas, pendientes, secciones de intercambio, plazas, cruces y puentes peatonales, óvalos, glorietas, y vías curvas. En estos casos, la marcación de los puntos para medición de la iluminancia, debe estar de acuerdo con los puntos utilizados en el diseño FOTOMÉTRICO. 540.2.2 MALLA DE MEDICIÓN. a) Medición de iluminancia. Para las vías con clase de iluminación Tipo M1 y M2 se debe utilizar el sistema recomendado en las normas CIE 140- 2000 o el indicado en el presente reglamento adaptado de la NTC 900, que consiste en tomar los siguientes puntos de acuerdo con la Figura 540.2.2. Figura 540.2.2. Malla de medición para Iluminancia y luminancia Los puntos de cálculo se deben espaciar uniformemente en el campo de cálculo, y la cantidad debe seleccionarse de la siguiente manera. En dirección longitudinal el espaciamiento se determina a partir de la siguiente ecuación D = S / N. Donde: D es el espaciamiento entre los puntos en la dirección longitudinal (m.) S es el espaciamiento entre luminarias (m.) N es el número de puntos de cálculo en dirección longitudinal, con los siguientes valores: Para S ≤ 30 m. N= 10 Para S ≥ 30 m. el entero que resulte de la relación N= S/3 Debe tenerse en cuenta que la primera fila de puntos se localiza a una distancia igual a D/2 mas allá de primera luminaria. En dirección transversal se toman tres puntos considerando el ancho total de la calzada, d = Wr / 3.
- 161. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 159 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Donde: d es el espaciamiento entre los puntos en la dirección transversal (m.) Wr es el ancho de la calzada del área aplicable (m). Para las vías de la malla vial Intermedia y de la malla vial Local se recomienda utilizar el sistema de los 9 PUNTOS. b) Medición de la luminancia. De acuerdo con las normas CIE 140-2000 o NTC-900, los puntos de medición se deben espaciar uniformemente en el campo de medición y situarse como se indica en la Figura 540.2.2 En dirección longitudinal el espaciado entre los puntos de medición D se calcula a partir de la siguiente ecuación, D = S / N . Donde: D Espaciado entre puntos en la dirección longitudinal (m.) S Interdistancia entre luminarias en la misma fila (m.) N Número de puntos de cálculo en la dirección longitudinal, con los siguientes valores: Para S menor o igual a 30 metros N debe ser igual a 10 y, para S mayor a 30 metros, N debe ser el entero más pequeño de tal manera que D sea menor o igual a 3 metros. La primera fila transversal de puntos de cálculo se localiza a una distancia d/2 más allá de la primera fila de luminarias (alejada del observador) En dirección transversal se toman tres puntos por cada carril de circulación, el espaciado entre puntos está dado por la fórmula, d = Wl / 3 . Donde: d Es el espaciado entre puntos en dirección transversal (m.), y Wl Es el ancho del carril de circulación (m.) Los puntos de cálculo más alejados se espacian d/2 a partir de cada borde del carril correspondiente c) Posición del observador. En sentido longitudinal el observador se coloca a 60 metros frente a la primera línea de puntos. En sentido transversal el observador se desplaza transversalmente y se coloca frente al centro de cada carril de circulación. 540.3 MEDICIONES QUE DEBEN APLICARSE SEGÚN EL TIPO DE VÍA. Las mediciones a aplicarse por cada tipo de vía se pueden apreciar en la Tabla 540.3. VÍAS MEDICIONES Rectas Iluminancias Eprom Uo, ó, Luminancias Lprom, Uo, UL cuando los tramos ininterrumpidos son mayores o iguales a 100 m Aceras en vías rectas Iluminancia Curvas con radios menores a 200 m Iluminancia y relación SR Curvas con radios mayores a 200 m Iluminancia Aceras en vías Iluminancia Intersecciones Iluminancia Cruces peatonales Iluminancia Pendientes mayores al 6% Iluminancia Pendientes menores al 6% Iluminancias Eprom, Uo ó Luminancias Lprom, Uo, UL cuando los tramos ininterrumpidos son mayores o iguales a 100 m Aceras en pendientes Iluminancia Rampas Iluminancia Plazas-óvalos Iluminancia Tabla 540.3 Mediciones por tipos de vías
- 162. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 160 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Notas.- En el caso que no pueda ser posible realizar la medición de las luminancias porque la vía no tiene el largo necesario para la ubicación del observador (60 m), se medirá iluminancia. Para el caso de medición de luminancias el vano o tramo a evaluar debe tener como mínimo tres vanos antes y tres vanos después del área a evaluar. 540.3.1 EVALUACIÓN DE LUMINANCIA. a) Área de evaluación: El área de evaluación de las mediciones será el tramo o vano seleccionado de la vía, teniendo en cuenta lo especificado en el presente Reglamento Técnico. b) Ubicación del sensor: El luminancímetro será colocado en un trípode a una altura de un metro y cincuenta centímetros (1,50 m) con respeto del punto medio del lente visor hasta el suelo o calzada. c) Ubicación del punto de observación. En la ubicación del punto del observador se deben tener en cuenta lo siguiente: 1. Luminancia Promedio y Uniformidad general. en dirección transversal, el observador se coloca en el centro de cada carril de circulación y longitudinalmente a 60 metros a partir de la primera columna de puntos. La luminancia promedio y la uniformidad general se calculan para la totalidad de la calzada, para cada posición del observador. Las cifras reales del sistema de iluminación medido, corresponden a los valores más bajos medidos en las diferentes posiciones transversales del observador. 2. Uniformidad longitudinal de la vía. El punto de observación será ubicado en el eje del carril a evaluar y a una distancia de sesenta metros (60 m) de la primera línea de puntos marcados en el tramo o vano a medir se efectuarán mediciones en el eje de cada carril. c) Forma de señalización de los puntos: Para señalizar y marcar los puntos se debe tener en cuenta lo siguiente: 1. Deben ser marcados de tal forma que no haya luces que distorsionen la medición. 2. La persona encargada de marcar cada uno de los puntos así como la persona encargada de realizar las lecturas en el luminancímetro deben contar con radios de comunicación para estar en continuo contacto durante las mediciones. 3. La persona que realiza la medición debe estar acompañada de una persona que haga las anotaciones de las mediciones obtenidas en el campo. 4. La persona encargada del marcado de cada uno de los puntos durante la medición, deberá señalar el punto a medir. 5. Una vez enfocado este punto por la persona que realiza la medición le indicará que apague la linterna, se retire del punto a medir y procederá a realizar la lectura del punto en el luminancímetro. 6. El asistente anotará el resultado de la lectura dado por la persona que realiza la medición en el luminancímetro. d) Cuidados en la medición 1. Antes de empezar a realizar las mediciones la persona encargada de realizar las lecturas en el luminancímetro, debe de calibrar este medio de medición de acuerdo con su manual de funcionamiento. Igualmente debe verificar el estado de la luminaria, la tensión de red, inclinación de la luminaria y el brazo, fijación de la luminaria al brazo, posición de la bombilla y avance de la luminaria sobre la calzada.
- 163. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 161 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 2. Durante la medición la persona encargada de marcar el punto debe de retirarse lo necesario para no crear sombra alguna sobre el punto a medir ya que esto distorsionaría la lectura obtenida en el luminancímetro. 3. Durante la medición la persona encargada de manejar el luminancímetro debe de focalizar el punto lo más exactamente posible para minimizar los errores en las lecturas. 540.3.2 EVALUACIÓN DE LA ILUMINANCIA. Una vez obtenidos los valores de los niveles de luminancia en los 9 puntos, se procede a calcular la iluminancia promedio Eprom y el coeficiente de uniformidad general Uo de acuerdo con la metodología presentada en el presente Reglamento. a. Área de evaluación: El área de evaluación de las mediciones será el tramo o vano seleccionado de la vía, teniendo en cuenta lo especificado en esta guía. b. Ubicación del sensor: El sensor o fotocelda del fotómetro o luxómetro será colocado a una altura máxima de quince centímetros (0,15 m), en posición horizontal. C. Ubicación del punto a medir: El dispositivo con el sensor es colocado por el operario sobre el punto inicial marcado sobre el vano o tramo a medir. La persona encargada de realizar la medición: registrará la lectura obtenida en el luxómetro. Cada punto marcado en el vano será medido de igual forma. d. Cuidados en la Medición: Antes de iniciarse la medición la persona encargada, debe calibrar el luxómetro de acuerdo con su manual de funcionamiento y verificar que esté funcionando correctamente. Igualmente debe verificar el estado de la luminaria, la tensión de red, inclinación de la luminaria y el brazo, fijación de la luminaria al brazo, posición de la bombilla y avance de la luminaria sobre el área considerada. La persona encargada de colocar el dispositivo con el sensor sobre el punto a medir, debe asegurarse de retirarse a una distancia prudencial para no crear sombras sobre el sensor y obstruir la distribución luminosa. La persona encargada de la medición antes de realizar la lectura, debe esperar que ésta se estabilice en el display del luxómetro. 540.3.3 SELECCIÓN DE LOS MEDIOS DE MEDICIÓN. a) Medidores fotométricos de luminancia: Los siguientes requisitos se adoptan de la norma NTC 900, Sección 9.2.2.1, Instrumentos debidamente calibrados. 1. Repetibilidad de las mediciones en cualquier punto de la escala utilizada. 2. Las medidas deberán ser realizadas con un luminancímetro, con un ángulo de medición no mayor de 2 minutos vertical y entre 2 y 20 minutos horizontalmente. 3. EL instrumento deberá ser sensible a mediciones de luminancia de cerca de 0,1 cd/m2 con un error no mayor de ±2%. b) Medidores fotométricos de Iluminancia: Los siguientes requisitos se adoptan de la norma NTC 900, Sección 9.1.2.1, Instrumentos debidamente calibrados. 1. Repetitividad de las mediciones en cualquier punto de la escala utilizada. 2. Deberán tener una alta sensibilidad 3. Deberá tener una precisión no menor del ± 5,0%. 4. Deberán tener una corrección efectiva del coseno hasta un ángulo de 85°.
- 164. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 162 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 5. Deberán tener corrección de color según la curva de eficiencia espectral de la CIE V(λ). 6. El coeficiente de sensibilidad con la temperatura deberá ser despreciable dentro del rango normal de temperaturas. 7. Deberá tener una suspensión que permita ajustar automáticamente la horizontalidad. 8. Deberá de ser capaz de medir niveles de Iluminancia horizontal, o ubicarse en otros planos de medición requeridos. 9. El fotómetro deberá ser ubicado tal que el observador no produzca sombras, cubierto de la luz extraña que no serán medidas. (Utilización de un cable de extensión). 540.3.4 COMPETENCIA DE PERSONAL RESPONSABLE DE LAS MEDICIONES. El personal que tiene a su cargo la toma de mediciones deberá estar capacitado en este tipo de actividades y debe evitar que las medidas se alteren por: a) Luces o sombras introducidas por el operador: Deberá evitarse introducir luz adicional por reflexión sobre ropa blanca o colores fosforescentes. Igualmente, deberá evitar producir sombras o bloquear la luz que llega al instrumento receptor de luz. b) Introducción de errores de medición por deficiencias en la calibración de los medios de medición a usar al momento de la medición. c) Introducción de errores por deficiencias en las lecturas. Como variación de las alturas de medición, posición inadecuada del sensor y señalización incorrecta de los puntos de medición d) El personal seleccionado para efectuar las mediciones no debe introducir errores por repetibilidad y reproducibilidad mayor al 1%. Nota 1: Se entiende por errores de repetitividad la diferencia que existe entre lecturas efectuadas por un mismo operador, en un mismo vano en tiempos muy cercanos utilizando el mismo medio de medición. Nota 2: Los errores por reproducibilidad son las diferencias introducidas por diferentes operadores en un mismo vano en tiempos muy cercanos utilizando el mismo instrumento. 540.3.5 INFORME DE LA MEDICIÓN. En el informe se deben incluir los siguientes datos: a. Localización del sitio de la medición b. Fecha y hora de la medición c. Descripción detallada del sistema de iluminación en el que se incluye: tipo de luminaria, altura del montaje, interdistancia entre postes, avance, inclinación de la luminaria, disposición y condiciones de los alrededores. d. Gráfico de la vía en planta y corte con las características de la instalación e. Condiciones eléctricas de operación. f. Condiciones de operación de las luminarias g. Condiciones atmosféricas. h. Tabla de datos medidos en el sitio i. Descripción de los instrumentos utilizados j. Nombre de los participantes en la medición.
- 165. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 163 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público MEDIDA DE NIVELES DE ILUMINANCIA - MÉTODO DE LOS NUEVE PUNTOS RESPONSABLE: FECHA HORA INICIO DIRECCIÓN DEL SITIO DE MEDICIÓN TRAMO DE VIA QUE TIENE CONDICIONES UNIFORMES AL SITIO DE MEDIDA LUXÓMETRO (Marca -referencia – Nº serie) CONDICIONES ATMOSFÉRICAS DE LA NOCHE LUMINARIA (Tipo-referencia-marca) BOMBILLA (Potencia- fuente) TIPO DE APOYO (Poste- longitud) AVANCE DE LA LUMINARIA SOBRE LA CALZADA – A2 (m) ANCHO DE CALZADA – W (m) SEPARADOR SI NO Nº SEPARADORES ALTURA DE MONTAJE DE LA LUMINARIA –H (m) DISPOSICIÓN DE LAS LUMINARIAS TENSIÓN NOMINAL DE LA LUMINARIA INTERDISTANCIA ENTRE LUMINARIAS CONSECUTIVAS –S (m) DISTANCIA DEL POSTE AL BORDE DE LA CALZADA –A1 (m) ÁNGULO DE INCLINACIÓN DE LA LUMINARIA TENSIÓN MEDIDA EN LA RED ¿EL CONJUNTO ÓPTICO DE LAS LUMINARIAS ESTÁ SUCIO POR LA POLUCIÓN? PUNTOS 1 4 7 OBSERVACIONES 1 2 3 Tabla 540.3.5 Formato de planilla para los datos de iluminancia medidos en alumbrado público 540.4 CASOS EN LOS CUALES NO ES FACTIBLE LA MEDICIÓN. Cuando la configuración de la vía no reúne los requisitos dispuestos en el presente reglamento, la evaluación de la vía se efectuará revisando los cálculos por medios informáticos que muestren los parámetros de calidad de la vía y se verificará en campo. a) Forma de realizar los cálculos. Los cálculos deberán ser realizados de la siguiente forma: 1. Considerar no menos de 3 vanos a cada lado del evaluado, dichos vanos deberán indicar los espaciamientos reales encontrados en el campo. 2. La configuración real de la vía (alturas de montaje, avance del andén, ancho de calzada, bermas, etc.). 3. Factor de mantenimiento real de la instalación. b) Verificación en campo. En el campo se verificará: 1. La operatividad de las luminarias en el vano seleccionado. 2. Las características de la instalación y su correspondencia con las especificadas en los cálculos (el tipo de luminaria, separación entre postes, altura de montaje, altura del andén) 3. El estado de mantenimiento de la instalación. 540.5 CÁLCULOS FOTOMÉTRICOS UTILIZANDO LOS DATOS DE LAS MEDICIONES. a) Luminancia promedio (Lprom). Es el promedio aritmético de todos los valores de luminancia medidos en un tramo o vano.
- 166. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 164 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Donde: L Luminancia en un punto de medición N Número de puntos de medición 540.5.2 Uniformidad general (Uo). Es el cociente entre de luminancia mínima del tramo de evaluación y la luminancia promedio de los valores obtenidos en los puntos ubicados en la superficie a evaluar. Donde: L Min. Luminancia mínima en el tramo medido L Prom. Luminancia promedio del vano b) Uniformidad longitudinal (UL). Es el cociente entre la luminancia mínima y la luminancia máxima de los valores obtenidos en los puntos ubicados en el eje del carril. La UL de la calzada será la menor de las uniformidades longitudinales calculadas. U L Uniformidad longitudinal de la calzada U L I Uniformidad longitudinal del iésimo carril L MIN I Luminancia mínima del i-ésimo carril L MAX I Luminancia máxima del i-ésimo carril c) Iluminancia promedio (Eprom), Es el promedio aritmético de todos los valores medidos en un tramo o vano. Ei Iluminancia en un punto de medición N Número de puntos de medición Nota: la iluminancia promedio en la calzada se calcula con todos los valores medidos sobre ésta, de forma análoga se calcula la iluminancia sobre los andenes. d) Relación de alrededores (SR). Es el cociente entre la iluminancia promedio en los andenes ( ViE ) y la iluminancia promedio de la mitad del carril adyacente ( CiE ). e) Incremento umbral (TI). El incremento umbral se obtiene a través de cálculos por computador, de acuerdo con los términos indicados en el Numeral correspondiente a “Cálculo del incremento del umbral (TI) en una instalación de alumbrado público”. iLL UU < i i i MAX MIN L L L U =y
- 167. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 165 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público SECCIÓN 550 REDES ELÉCTRICAS DE ALIMENTACIÓN DEL SISTEMA DE ALUMBRADO PÚBLICO. En un proyecto de alumbrado público, después de realizado el análisis fotométrico y alcanzadas las mejores opciones de iluminación, se procede con el diseño de la red o instalación eléctrica que servirá para alimentar el sistema de alumbrado. 550.1 REQUISITOS GENERALES DE LAS REDES DE ALUMBRADO PÚBLICO. a. Las instalaciones eléctricas de los circuitos de alumbrado público deben cumplir con las disposiciones de seguridad contempladas en el Reglamento Técnico de Instalaciones Eléctricas - RETIE, y sus materiales y equipos deben tener certificado de conformidad de acuerdo con dicho Reglamento Técnico. b. Los circuitos de baja tensión alimentados desde transformadores exclusivos de alumbrado público deberán tener una tensión que no facilite la conexión de servicios domiciliarios. Para sistemas de redes trifásicas de media tensión, los circuitos de baja tensión deben ser trifásicos tetrafilares, con una tensión fase – fase de 380 V. Las luminarias se conectarán entre fase y neutro a 220 V; c. Para sistemas de redes monofásicas deben tener salida secundaria del tipo monofásicos trifilar 480/240 V y las luminarias se conectarán entre fase y neutro a 240 V. d. El neutro debe estar sólidamente aterrizado. e. La regulación de tensión de baja tensión que debe garantizar el operador de red; en el caso del alumbrado domiciliario debe ser igual a la tensión del servicio domiciliario y por tanto no debe exceder el rango de variación de +5% -10% la tensión nominal (Norma NTC 1340). En el caso del servicio de alumbrado público el nivel de tensión debe estar dentro del rango de funcionamiento normal de los equipos, es así que si el conjunto eléctrico de las luminarias tienen balastos electromagnético tipo reactor, la variación de tensión de alimentación no podrá tener una variación de tensión mayor de ± 5% la tensión nominal de los balastos que tengan las luminarias de alumbrado público. 550.2 TOPOLOGÍA DE LA RED ELÉCTRICA. Los circuitos de baja tensión dedicados exclusivamente al alumbrado público, como en avenidas, parques y grandes áreas, deben cumplir los siguientes requisitos: a. Alimentarse con transformadores exclusivos. b. Los transformadores alimentados de redes trifásicas deben tener salida secundaria del tipo trifásico tetrafilar de 380/220 V, c. Para sistemas de redes primarias monofásicas deben tener salida secundaria del tipo monofásicos trifilar 480/240 V. d. Deben ser potencias estandarizadas de transformadores que faciliten su adquisición y cada transformador de uso exclusivo de alumbrado público no debe ser mayor a 75 KVA, e. Transformadores de potencias mayores a 5 KVA deben llevar asociado un equipo de medida, que permita tener control real de la energía consumida en el alumbrado público. f. En sectores residenciales y pequeños comercios, la red eléctrica de distribución en baja tensión podrá ser compartida con las instalaciones de alumbrado público y la tensión de alimentación será la tensión fase nominal de la red (usualmente 208 V). g. En los circuitos de iluminación compartidos con redes de uso general, se puede usar la tensión propia de la red 208/120 ó 220/127 Voltios, o monofásico 240-120 voltios. h. En estos casos los Operadores de Red deben considerar, en sus normas de construcción
- 168. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 166 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público condiciones especiales de las estructuras de soporte de la red, como la separación, características mecánicas para soporte de cables, brazos, luminarias y demás herrajes, distancias de seguridad. En las interdistancias (vanos de los cables de las redes eléctricas, se debe dar cumplimiento a los parámetros de iluminación de la vía, con los niveles de iluminancia mínimos promedio mantenidos y coeficientes de uniformidad exigidos en el presente reglamento. i. Los Operadores de Red en sus normas de construcción de redes en vías intermedias y locales, con clases de iluminación M3, M4 y M5, deben contemplar la localización de estructuras con base en estudios fotométricos, usando la información de luminarias certificadas con bombillas de las potencias usualmente utilizadas y eficacias lumínicas no menores a las establecidas en el presente reglamento. El estudio debe comparar la información certificada de por lo menos tres tipos de luminarias. La separación de estructuras seleccionada debe ser la de la alternativa más económica en la vida útil del proyecto, teniendo en cuenta los criterios definidos en el presente reglamento. La ubicación definitiva de la estructura no debe estar por fuera de la interdistancia óptima en más o menos el 15%. j. Las autoridades municipales, como responsables del servicio de alumbrado público, manejo del espacio público y responsables primarios de la prestación del servicio público de energía deben exigir el cumplimiento de esta normatividad de separación máxima de los postes en la construcción de las nuevas redes eléctricas de uso general, en los cascos urbanos y podrán exigir la modificación de las mismas en el caso de incumplimiento. k. La característica de diseño como circuito aéreo o subterráneo dependerá básicamente de las disposiciones de ordenamiento municipal, las cuales deben ser atendidas por quienes desarrollen los proyectos de alumbrado público. SECCIÓN 560 ILUMINACIÓN DE OTRAS ÁREAS DEL ESPACIO PÚBLICO. El Decreto 1504 de 1998 de manejo del Espacio público en los planes de ordenamiento territorial, contempla otros elementos constitutivos del espacio público tales como: Áreas para la conservación y preservación de las obras de interés público y los elementos urbanísticos, arquitectónicos, históricos, culturales, recreativos, artísticos y arqueológicos; las cuales pueden ser monumentos nacionales, murales, esculturas, fuentes ornamentales, escenarios deportivos, escenarios culturales y de espectáculos al aire libre, túneles, etc. No todos los espacios públicos, definidos en el Decreto 1504 de 1998 reglamentario de la Ley 388 de 1997, están contemplados para ser iluminados con cargo al servicio de alumbrado público; pero esto no implica que no necesitan ser iluminados. El servicio de alumbrado público está reglamentado en el Decreto 2424 de julio 18 de 2006. 560.1 ILUMINACIÓN DE GRANDES ÁREAS DEL ESPACIO PÚBLICO. Cuando el área a iluminar es de grandes dimensiones, superiores a 5.000 m2 y la relación largo / ancho tiene un valor máximo de 10, es conveniente considerar la iluminación con postes de gran altura o mástiles y no simplemente con postes y luminarias convencionales. Entre las ventajas del uso de mástiles de gran altura (27 m) se tiene: Mejora sustancial el impacto ambiental visual de la instalación, así como el rendimiento luminoso de la instalación, al favorecer la visión general de cualquier objeto en el área, además de disminuir los costos de operación, mantenimiento y reposición de la instalación de alumbrado (Ver figura 560.1 a) En este tipo de iluminaciones se calcula la iluminancia (horizontal) promedio Eprom, así como los valores de Emax y Emin sobre el área y los valores de uniformidad definidos como las relaciones entre Emin/Eprom. Los puntos de cálculo se ubican en el centro de los cuadrados que componen una red que cubre toda el área a iluminar. Las aristas de cada cuadrado en la red de cálculo no deben exceder de 5 m. Deben
- 169. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 167 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público contemplarse puntos de cálculo en las cruces viales a desnivel considerando completamente su geometría (cambios de altura e inclinación) y para cada uno de ellos se calcula la iluminación horizontal Eh respectiva, a partir del aporte de todos y cada uno de los proyectores de la instalación. Los mástiles se colocan de tal manera que no interfieran con el trabajo del área: bien sean bodegas al aire libre, patios de maniobras, intersecciones viales con cruces a desnivel, glorietas, zonas aledañas a hitos y escenarios deportivos, parqueadero. Cada mástil cubre aproximadamente un área equivalente a un cuadrado cuyo lado mide cuatro (4) veces su altura. Por ello, los mástiles se fabrican de 20 ó 27 metros. El problema radica en que la altura del mástil eleva su costo de manera exponencial. Mástiles de 27 m se justifican sólo donde el ahorro de espacio sea más importante que el costo del mástil. De modo que una instalación mínima contempla al menos 2 mástiles. Esta disposición permite instalar una iluminación con una iluminancia general que oscila entre 6 y 100 luxes, dependiendo del trabajo visual requerido en el área y con un mínimo de sombras. Si dentro del área hay zonas con requerimientos lumínicos mayores, es preferible utilizar iluminación adicional, bien sea con luminarias sobre postes, fachadas o decorativas. Los mástiles se ubican en el centro del área a iluminar siempre que sea posible. Ver Figura 560.1 a. Otra posible distribución de los mástiles se basa en colocarlos en los bordes del área a iluminar. Aunque la relación área iluminada / costo es menor que la distribución directa en el área de trabajo, en ocasiones se justifica para dejar el área totalmente libre de cualquier obstáculo, como pudiera llegar a ser el mástil. Ver Figura 560.1 b. Figura 560.1 a. Ubicación de mástiles en el centro del área Figura 560.1 b. Ubicación de mástiles laterales al área Desde el punto de vista de la resistencia mecánica de la estructura del mástil, de las plataformas de soporte de los equipos de alumbrado, y de facilitar las labores de mantenimiento, es conveniente utilizar proyectores que tengan el conjunto óptico separado del conjunto eléctrico (proyector o conjunto óptico y cofre con accesorios eléctricos); en ese caso es necesario verificar las características del arrancador que se va a utilizar y la distancia máxima que éste permite entre la bombilla (ubicada en el proyector) y el conjunto balasto-arrancador (ubicados en el cofre); pues la pérdida de energía del pulso de arranque por amortiguamiento capacitivo del cable de conexión, pueden ocasionar anomalías en el encendido de las bombillas. 560.2 ILUMINACIÓN DE FACHADAS DE EDIFICIOS Y MONUMENTOS PÚBLICOS. Aparte de las vías convencionales, la iluminación de fachadas, iglesias, conventos y monumentos es de gran interés para mantener la estética del paisaje urbano, mejorando de esta manera la comodidad visual y por ende la calidad de vida de los habitantes del municipio. Iluminar las fachadas y los exteriores de los edificios constituye una de las realizaciones más exitosas y de la luminotecnia. Sus fines pueden ser puramente estéticos o pueden incluir objetivos prácticos, como
- 170. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 168 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público en el caso de la iluminación de seguridad. La iluminación exterior de un edificio reporta además beneficios como seguridad, prestigio y publicidad económica en la medida que se convierta en referente de la ciudad. Al elaborar un proyecto de iluminación exterior de fachadas de edificios y monumentos públicos se deben considerar los siguientes factores a) Dirección principal de la visión de los observadores: Es necesario determinar desde dónde será contemplado el edificio o fachada por la mayoría de los observadores. Esta dirección será considerada como el origen de la visual principal. El referente es que ningún brillo o reflejo directo superior a 10 veces el brillo promedio del monumento debe quedar en esta dirección, porque causará deslumbramiento a los observadores y esa molestia disminuye la calidad de la iluminación diseñada. b) Nivel de iluminancia vertical requerido: Sobre las fachadas, el diseñador debe prever una iluminancia vertical que depende de la ubicación del observador, la reflectancia de la fachada y la iluminación circundante en los alrededores del edificio considerado, se recomiendan tener en cuenta los valores de la Tabla 560.2. Alrededores (luxes)Observador Reflectancia de fachada Poco Iluminados Medianamente Iluminados Muy Iluminados Alta reflectancia entre 0,70 a 0,85 (claras) 50 100 150 Reflectancia media entre 0,45 a 0,70 (grises) 100 150 200 Fachadas para ser vistas desde adyacencias cercanas Reflectancia baja entre 0,20 a 0,45 (1) (gris oscuro, negro) 150 200 300 Fachadas para ser vistas a distancia Todas las fachadas 150 200 300 Tabla 560.2. Niveles de iluminancia vertical recomendado para fachadas Fuente: IESNA Lighting Handbook. 8ª edición año 2.000. Generalmente si las fachadas tienen reflectancia por debajo de 0,2 resultan muy costosas de iluminar mediante el sistema de proyectores. Es preferible utilizar otros métodos de iluminación como los LED, la fibra óptica u otras tecnologías apropiadas para delinear el contorno de algunas partes del edificio. c) Análisis del contorno y forma del edificio: Muchos alrededores de edificios tienen figuras que se deben resaltar para romper la monotonía de una fachada. Es el caso de las rejas, árboles en solitario, estatuas, monumentos. La idea es poderlas resaltar como siluetas oscuras sobre la fachada iluminada de la edificación, lo cual se logra ubicando los componentes del proyecto en la secuencia edificio, proyectores, figura a resaltar y observador. Un diseño más elaborado puede contemplar este resalte no solo por silueta sino por iluminación de diferente color o contraste. d) Selección de las fuentes luminosas a utilizar: La fuente de luz se selecciona de acuerdo con el color y estilo del edificio. Edificaciones modernas tienden a iluminarse con más colorido que edificaciones clásicas o rústicas. Las fuentes de luz para edificaciones modernas incluyen bombillas de halogenuros metálicos de colores como el blanco, para edificios sobrios, el verde, el violeta, el rojo o una combinación de ellos, para edificaciones coloridas. Una alternativa mas económica aunque menos espectacular son las bombillas de vapor de sodio. Otra alternativa en iluminación de edificios modernos se provee con fuentes de luz distribuidas en fibra óptica, tubos de neón y LEDs. Para los edificios clásicos de acabados rústicos, en general se utilizan bombillas de sodio alta presión. Edificios clásicos con fachadas claras tienden a iluminarse con halogenuros metálicos.
- 171. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 169 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público e) Selección de los proyectores y equipos a utilizar: Se debe tener en cuenta el color y la cantidad de luz necesitada para proveer el nivel lumínico recomendado sobre la fachada, otro aspecto a tener en cuenta es la localización posible de los proyectores, la distancia a la base del edificio y altura a iluminar. De acuerdo con las características de los elementos a iluminar y de los parámetros analizados anteriormente, el diseñador debe definir las características físicas, mecánicas y fotométricas del equipo de iluminación más adecuado para diseñar el proyecto de iluminación, teniendo en cuenta la distancia de proyección y el área cubierta a tal distancia, con el fin de obtener el mayor rendimiento del haz sobre la superficie a iluminar. Para la selección de los proyectores se necesita conocer su clasificación, de acuerdo con los siguientes criterios: ⇒ La simetría de su fotometría, ⇒ El ancho en grados del haz de proyección según la CIE, ⇒ La clasificación NEMA según la apertura del haz ⇒ La construcción mecánica. f) Localización de los proyectores. Basados en la dirección de la visual principal, la orientación de la luz dependerá de la forma del edificio, en particular de la forma de su planta o de la sección horizontal predominante en la altura de la visual, se buscará que los proyectores entreguen la mayor cantidad de intensidad luminosa en dirección a la normal que establezca el plano de la fachada lo cual permite que la iluminancia vertical sobre la superficie dominante de la fachada sea la máxima, logrando reducción de costos de operación y mayor resalte de la fachada. A partir de la reducción a figuras geométricas simples, pueden sugerirse la mejor ubicación de los proyectores. Así, un edificio rectangular largo y bajo se ilumina por su contorno; en tanto que un edificio circular y alto, se ilumina desde dos laterales a la visual. Esto resaltará el volumen y profundidad de la edificación. Como un principio general de iluminación, los proyectores, fuentes e instalaciones deben ser tan discretos como sea posible frente al edificio o espacio iluminado, sin dejar a un lado las adecuaciones para protegerlos del vandalismo. Cuando esto no sea del todo práctico, es necesario evaluar el impacto visual de las instalaciones. En ese caso, se verá comprometida también la selección de los proyectores y equipos. g) Composición de las fachadas. En las fachadas lisas, si se iluminan de manera muy uniforme, pueden llegar a ser monótono. En ese caso, la introducción de diferentes colores y niveles de iluminación a lo largo de su superficie resulta útil para romper la monotonía. Es el éxito de la desigualdad de la distribución luminosa. Si en la fachada predominan líneas verticales formadas por columnas, pilares o vidrios, éstas se resaltan mediante proyectores de haz mediano ubicados a izquierda y derecha de la línea de visual principal. Si en la fachada resalta una o varias líneas horizontales, como alfajías, vigas o voladizos continuos, se colocan proyectores pequeños a lo largo de esa línea (sin que se vean) para crear en dicha zona un área con mayor iluminación que divida al edificio en una base iluminada más tenue y la zona superior mas iluminada a partir de la línea horizontal seleccionada. Fachadas con balcones salientes se iluminan con proyectores retirados, para integrar estos salientes a la arquitectura predominante. Fachadas con entrantes, por el contrario se iluminan con proyectores más cercanos para generar sombras. Los entrantes pueden utilizarse para colocar proyectores de diferente potencia (bien sea mayor o menor) o color con el fin de reforzar la sensación de volumen o profundidad de la edificación. h) Color predominante de la fachada o monumento. El color predominante de la fachada compromete los elementos del diseño de iluminación por que el color de la fachada incide en la selección del color de
- 172. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 170 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público la fuente luminosa. Se recomienda utilizar fuentes que resalten el color predominante del edificio y utilizar colores de alto contraste, para evidenciar efectos especiales de sombras, zonas más brillantes o resaltar entrantes y salientes de las edificaciones. i) Instalaciones eléctricas Deben cumplir el RETIE. j) Análisis económico y financiero. Deben incluir no solo costos de inversión sino de operación y mantenimiento en la vida útil del proyecto. 560.3 ILUMINACIÓN DE ESCENARIOS DEPORTIVOS O RECREATIVOS. 560.3.1 CRITERIOS GENERALES. El trabajo visual en las canchas está orientado a proveer una visión clara del área de juego a los deportistas, incluyendo los objetos que intervienen. Bajo dos criterios fundamentales: Contraste elevado entre el jugador y el fondo y ausencia o minimización del deslumbramiento, para conseguir una buena visibilidad y una práctica más continua y menos fatigante. En los campos deportivos se encuentran una gran variedad de superficies reflectantes como el balón, los uniformes de los jugadores, la superficie de la cancha, de las graderías y los espectadores. Cada una de estas superficies no son uniformes ni continuas, sobre todo tratándose de campos deportivos comunales orientados al deporte recreativo o de entrenamientos, esto hace que las reflectancias no sean uniformes y dificultan un estudio basado en luminancia. Por lo anterior, los diseños y los cálculos se deben basar en la cantidad de luz incidente o Iluminancia, tanto horizontal como vertical: a) Iluminancia horizontal: La iluminancia horizontal es prácticamente la que determina el nivel de luz en el terreno de juego y como éste sirve de fondo visual para los jugadores y la pelota, es relevante tener una iluminancia horizontal suficiente para crear las condiciones de contraste correcto con el fondo. Por otra parte, como la iluminancia horizontal es responsable por la mayor parte de la luminancia del campo, entonces determina el estado de adaptación del ojo puesto que el área iluminada forma una parte considerable del terreno de visión. La iluminancia horizontal necesaria para un campo deportivo determinado depende de: ⇒ El nivel de competencia previsto para la cancha (recreativa, entrenamiento, torneos o profesional) ⇒ El tipo de juego, que a su vez determina la velocidad y tamaño de la pelota, el movimiento de los deportistas y la distancia entre éstos y la pelota durante el juego. ⇒ La Tabla 550-3.1 ilustra los niveles de iluminancia horizontal en luxes y la uniformidad, recomendados de acuerdo con los criterios anteriores: El criterio para aplicar el rango por su mínimo o su máximo, depende de la calidad del escenario, el costo del proyecto, el uso real en torneos, competencias o entrenamientos. Nivel de juego Uniformidad (Emin/Emax)Deporte Recreativo Entrenamiento Competencia Entrenamiento Competencia Fútbol 50(100) 60(150) >600 1:3 2:3 Voleibol 60 100 300 a 600 1:3 2:3 Baloncesto 60 100 300 a 600 1:3 2:3 Tenis 150 250 400 a 700 1:2 2:3 Béisbol 150 250 400 a 700 1:2 2:3 Tabla 560.3.1 Niveles de iluminancia horizontal por tipo de juego y nivel de competencia Fuente: IESNA Lighting handbook
- 173. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 171 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público b) Iluminancia vertical: La iluminancia vertical, en un campo de juego, es importante para reconocer los objetos y se calcula para escenarios que realizan torneos y juegos profesionales especialmente en donde hay afluencia de público y requerimientos de transmisiones de televisión. Para los jugadores, la iluminancia vertical es importante y debe venir de todas direcciones a fin de evitar las sombras que podrían comprometer la visibilidad de la pelota de juego. Igual sucede con los espectadores y con las cámaras de televisión. No obstante, si éstos ocupan una posición fija, la iluminancia horizontal deberá comprobarse en la dirección principal de observación. En campos deportivos donde se necesite calcular la iluminancia vertical, una buena práctica es instalar el mismo nivel lumínico que el establecido para la iluminancia horizontal. Claro está, la iluminancia horizontal se calcula a ras de piso en la cancha, en tanto que la iluminancia vertical se calcula a 1,80 m. del nivel de cancha y en las direcciones desde donde el público tiene visión sobre el juego. 560.3.2 CONTROL DEL EFECTO ESTROBOSCÓPICO. El efecto estroboscópico consiste en el engaño que experimenta el ojo humano debido a la persistencia de las imágenes en el cerebro por una fracción de segundo después que son vistas. Si una pelota en movimiento se ilumina con una fuente intermitente con un tiempo de intermitencia entre 20 y 80 veces por segundo, se observará que la bola aparece varias veces, como una estela de imágenes. Esta estela puede confundir al observador respecto de la posición real de la bola. Las bombillas de descarga de alta intensidad (HID), alimentadas con corriente alterna a 60 Hz pueden producir efectos estroboscópicos, que terminan por ocasionar dificultades visuales a los deportistas, en especial cuando se trata de deportes de pelota rápida o de juego aéreo. Este molesto efecto se puede eliminar en un alto porcentaje conectando los proyectores en cada torre de iluminación a las tres fases de la línea de alimentación de manera alternada. Así, la instalación eléctrica debe llevar distribución trifásica a cada torre de iluminación, independiente de la potencia que vaya a manejar. Cuando se usan proyectores de haz estrecho, esto puede resultar muy crítico, porque algunas partes del campo deportivo pueden quedar alimentadas por una sola de las fases, por eso los proyectores con haces estrechos se deben enfocar en grupos de tres, alimentado cada uno por una fase diferente, pero actualmente la solución más eficaz consiste en alimentar las bombillas de los proyectores con balastos electrónicos de alta frecuencia. 560.3.3 DISPOSICIÓN DE SOPORTES DE LOS EQUIPOS DE ALUMBRADO DE CAMPOS DEPORTIVOS. De acuerdo con el escenario a iluminar, hay algunas estructuras de soporte con disposiciones típicas que han sido probadas con muy buenos resultados. Los postes o apoyos para la iluminación de campos deportivos exteriores de uso público, se ubican en disposición lateral al campo de juego o en los vértices del campo. La distancia mínima de separación entre la cancha y el pie de los postes depende en general de la calidad del escenario. Por ejemplo: una cancha múltiple para un barrio, con disposición de juego recreativo en donde se pueda jugar básquetbol, voleibol, microfútbol y se usa como pista de patinaje, la separación mínima es de 1 m. Este mismo escenario, con gradería para torneos locales, debe colocar los postes detrás de la gradería, a unos 10 m de la cancha. Pero la ubicación de los postes incide de manera importante en su altura libre para el montaje de los proyectores. La figura 560.3.3 a. ilustra esta relación: para calcular la altura de montaje hm se proyecta en el diseño el haz de luz desde la cima del poste y se dirige en un ángulo de 30° bajo la horizontal, justo
- 174. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 172 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público al frente. El haz debe llegar al plano de la cancha de juego a 1/3 de su ancho. Figura 560.3.3 a Relación entre la separación del campo y la altura de los postes Otra forma es calcular la altura de montaje mediante la siguiente ecuación: Donde: hm = Altura de montaje mínima de los proyectores W = Ancho del campo deportivo Sep .= Separación entre el campo deportivo y la base de los postes Esto garantiza un bajo nivel de deslumbramiento a los jugadores. a) Cancha sencilla. El esquema de iluminación mas frecuente en estas canchas, cuando están solas, es usar cuatro (4) postes dispuestos dos a cada lado del campo tal y como lo sugiere la Figura 560.3.3 b Figura 560.3.3 b. Cancha múltiple sencilla b) Canchas múltiples Para dos canchas múltiples seguidas, se pueden utilizar cuatro (4) postes distribuidos en los costados laterales ó con dos (2) postes ubicados en el sector central de las canchas cada uno con doble luminaria o proyector hacia las canchas. Véase la Figura 560.3.3.c. El número de luminarias o proyectores y su potencia, se establece de acuerdo con el nivel lumínico recomendado en este reglamento )30( 3 o m TanSep w h ∗⎥⎦ ⎤ ⎢⎣ ⎡ +=
- 175. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 173 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Figura 560.3.3 c. Cancha múltiple doble c) Canchas de fútbol. Hay dos esquemas para su iluminación: cuatro postes de 18 a 20 m de altura libre en cada arista del campo. La ventaja principal de esta distribución es que esa ubicación no molesta la visión desde las graderías en los laterales del campo. El otro esquema es usar postes de 16 m de altura libre, dos a cada lado del campo, distribuidos simétricamente. La ventaja de este esquema es que resulta más económico que el anterior, pero tiene el inconveniente que puede ocasionar deslumbramiento a los jugadores, especialmente al portero, debido a la orientación de los proyectores para obtener buenas uniformidades. SECCIÓN 570 ILUMINACIÓN DE TÚNELES. El diseño de alumbrado de túneles, debe cumplir con los requerimientos de iluminación para una percepción segura, oportuna y una seguridad en los niveles de movilidad de los conductores. Para la iluminación de túneles se debe aplicar una norma como la CIE 88- 2004 u otra equivalente. El objetivo de la iluminación de túneles es suministrar una apropiada visibilidad a los conductores tanto en el día como en la noche. Los factores que contribuyen a disminuir la visibilidad deben ser determinados para cada túnel. Los factores comprenden: ⇒ Características de la vía de acceso y sus proximidades ⇒ Características de la vía en el túnel, paredes y techos ⇒ Características del portal del túnel ⇒ Condiciones ambientales y atmosféricas ⇒ Características del tráfico vehicular ⇒ Orientación del túnel con respecto al sol En la Figura 570 se muestran las zonas que se deben tener en cuenta en el diseño de iluminación de túneles.
- 176. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 174 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Figura 570 Zonas lumínicas de un túnel Zona de acercamiento. Corresponde a la parte de la vía externa al túnel. Portal, corresponde al plano de entrada al túnel. Zona de Adaptación. Es la primera parte del túnel, durante el día se requiere suministrar un alto nivel de alumbrado. Zona de transición. Área donde se hace la transición del alto nivel de alumbrado requerido en el umbral, al bajo nivel de la zona interior. Zona interior. Es la parte más interna del túnel que requiere el suministro de un bajo nivel de alumbrado. NOTA: La longitud de cada zona varía con los parámetros de diseño en cada túnel. La longitud del umbral (zona interior adyacente al portal) y de la zona de transición o adaptación depende de la velocidad de diseño del túnel. 570.1 PARÁMETROS DE DISEÑO PARA ILUMINACIÓN DE TÚNELES. El diseño, cálculo e instalación de alumbrado de túneles se realizará de forma tal que se eviten los efectos de agujero negro, adaptación, cebra y parpadeo o efecto flicker, considerando los siguientes parámetros: ⇒ Cantidad y velocidad del tráfico. ⇒ Clasificación del túnel. ⇒ Condiciones de luminancia externa tanto en el día como en la noche ⇒ Equipo eléctrico. 570.2 CLASIFICACIÓN DE LOS TÚNELES. Los túneles se clasifican según su longitud y para fines de alumbrado, en túneles cortos y túneles largos. Se define como túnel corto aquel que sin tráfico, las salidas y sus alrededores, son claramente visibles desde un punto situado fuera de la entrada a él. Un túnel puede tener hasta 50 metros de largo sin que se necesite alumbrado durante las horas del día. Sí un túnel corto no es recto o si el tráfico es muy intenso, el efecto de silueta es menos marcado y puede ser necesaria una iluminación artificial. Los túneles que no se ajusten a la definición anterior, son considerados túneles largos. Los túneles largos deberán estar dotados de iluminación, debiéndose contemplar los alumbrados diurno, crepuscular y nocturno. En los accesos a este tipo de túneles se implantará alumbrado público, como mínimo, 300 metros antes y después de la entrada y salida. Para el alumbrado diurno y crepuscular, en túneles con tráfico en las dos direcciones, deberán preverse tres escalones o niveles de iluminación a la entrada, el tramo central y otros tres escalones, idénticos a los de la entrada, para la salida del túnel, siendo el alumbrado nocturno constante para todo el túnel. Cada escalón contemplará un tramo de túnel de 50 metros de longitud, como mínimo, pudiendo alcanzarse hasta 200 metros, dependiendo de la limitación en la velocidad de los vehículos. El tramo central tendrá medidas concretas que dependerán de la longitud real del túnel.
- 177. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 175 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Es necesario aclarar que el diseño de la iluminación del túnel se realiza de manera independiente en cada entrada; si el túnel es de una sola dirección de circulación, solamente se considerará una zona de umbral y transición en la boca de entrada, siendo también constante para todo el túnel el alumbrado nocturno. Si el túnel tiene dos direcciones de circulación, se deben considerar, tanto a la entrada como a la salida, zonas de umbral y sus correspondientes transiciones. Por razones de seguridad se debe tener alumbrado de emergencia en el caso de túneles de longitudes superiores a 100 metros, o en aquellos en los que exista algún punto en su interior desde el que no se pueda ver ninguna de las bocas del túnel. 570.3 REQUISITOS PARA LA ILUMINACIÓN DE TÚNELES DURANTE EL DÍA. a) Zona de adaptación o zona de umbral. El conductor que se acerca a la entrada de un túnel durante el día, ha de adaptar sus ojos para pasar de un alto nivel de luminancia que prevalece en el exterior, a la luminancia del interior. Por con siguiente, si el túnel es largo y el nivel de luminancia dentro de él es mucho más bajo que el de fuera, el túnel se presenta como un "hueco negro" Por lo que no será visible ningún detalle de su interior. Esto se conoce como deslumbramiento por ausencia de luz y su duración fisiológica es mayor que cuando se hace la transición contraria. Para hacer visibles los obstáculos dentro del túnel hay que aumentar el nivel de luminancia de su entrada, esto es, en la zona de adaptación (Lth). El nivel de luminancia requerido en esta zona depende del nivel exterior (Lo), que en un día soleado puede alcanzar unas 8.000 cd/m2 (Esta luminancia es equivalente a una iluminancia horizontal del orden de 100.000 luxes). Figura 570.3 a. Figura 570.3 a. Nivel de iluminancia en túneles La longitud de la zona de adaptación o zona de umbral depende principalmente de la distancia a la cual pueda ser visible un objeto crítico (objeto crítico es aquel que tiene 0,2 X 0,2 m y contraste de 20%) en el 75% de los casos y a una distancia que depende de la velocidad permitida dentro del túnel. Además, el tiempo de visión debe ser al menos 0,1 segundos. Una forma para reducir el nivel de luminancia de la zona de adaptación, es disminuir el nivel de iluminación en la zona de acceso (fuera del túnel). Esto puede lograrse oscureciendo los alrededores de la entrada, utilizando colores oscuros en la superficie y muros laterales de la calzada y sembrando árboles y arbustos en los alrededores de la entrada. La longitud total de la zona de umbral debe ser al menos igual a la distancia de parada. Durante la primera mitad de la distancia, el nivel de luminancia debe ser igual a Lth (valor de la luminancia de umbral a la entrada del túnel). Se recomienda que a partir de la mitad de la distancia de parada hacia delante, el nivel de luminancia se reduzca gradualmente, hasta un valor, al final de la zona de umbral, igual a 0,40 Lth (Ver figura 570.3.b.) La reducción gradual, puede hacerse en escalones. Sin embargo, los niveles de luminancia no deben caer por debajo de los valores correspondientes a la disminución gradual recomendada y dibujada en la figura 570.3 b., según la norma CIE 88 de 2004. Para el cálculo de la luminancia de umbral Lth, se debe consultar el numeral 6.2 (método del contraste percibido) y el Anexo A.1 (método L20) de la Norma CIE 88: 2004.
- 178. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 176 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Figura 570.3 b. Gradiente de luminancia en el túnel (figura 6.6 de la norma CIE 88 de 2004) b) Zona de transición. El conductor que entra en un túnel, necesita cierto tiempo para que sus ojos se adapten a un nivel inferior de luminancia. Por consiguiente, es preciso que la transición al nivel más bajo reinante en el túnel se haga gradualmente. La reducción de la luminancia de la calzada en la zona de transición sigue, en principio, la curva mostrada en la Figura 570-3.b) .La zona de transición comienza al final de la zona de umbral (t = 0). Esta curva puede ser sustituida por una curva escalonada con niveles que nunca deben caer por debajo de la curva continua. La relación de luminancia máxima permitida al pasar de un escalón a otro es de 3. El último escalón no debe ser mayor de dos veces la luminancia de la zona interior. Como el campo de visión del conductor está formado por el interior del túnel, puede ser aconsejable una zona de transición mayor a fin de contrarrestar un segundo efecto de agujero negro. Para un confort de conducción adicional, en el caso de la curva escalonada, la longitud de la zona de transición puede, a su término, extenderse 1 a 2 segundos sobre la longitud que sigue a partir de la curva CIE. c) Zona interior. La luminancia media de la calzada en la zona interior del túnel está dada a continuación en función de la distancia de parada y del caudal de tráfico. La zona interior de un túnel muy largo consiste en dos subzonas diferentes. La primera subzona corresponde a la longitud que es cubierta en 30 segundos y debe ser iluminada con los niveles de "túneles largos”. La segunda subzona corresponde a la longitud restante y debe ser iluminada con los niveles de “túneles muy largos”. Los valores recomendados de luminancia en cd/m2, se dan en las tablas 570.3 c. y 570.3 d.
- 179. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 177 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público TÚNELES LARGOS Caudal de tráfico Distancia de parada Bajo Elevado 160 m 6 10 60 m 3 6 Tabla 570.3 c. Valores de luminancia en la zona interior (túneles largos) Fuente CIE 88: 2004 tabla 6.7.1 TÚNELES MUY LARGOS Caudal de tráfico Distancia de parada Bajo Elevado 160 m 2,5 4,5 60 m 1 2 Tabla 570.3 d. Valores de luminancia en la segunda parte de la zona interior (túneles muy largos) Fuente CIE 88:2004 tabla 6.7.2 Para distancias de parada que se encuentren entre las cifras establecidas y caudales de tráfico intermedios (entre bajo y elevado) puede usarse una interpolación lineal. El caudal de tráfico usado en las tablas anteriores puede definirse como sigue: Caudal de tráfico (vehículos/hora/carril) Tráfico unidireccional Tráfico bidireccional Elevado >1.500 >400 Bajo <500 <100 Tabla 570.3 e. Clasificación del caudal de tráfico Fuente CIE 88:2004 tabla 6.7.3 Caudal de tráfico: El número de vehículos que pasan por un punto específico en un instante establecido en dirección o direcciones establecidas. En el diseño del túnel, se usarán el tráfico en horas punta, vehículos por carril y por hora. d) Zona de salida. Durante el día, para un conductor que se encuentra dentro del túnel, la salida se presenta como si fuera a entrar a un agujero brillante, contra el cual los obstáculos son claramente visibles como siluetas. Puesto que la adaptación de un nivel bajo de luminancia a otro mayor se efectúa rápidamente, las exigencias de iluminación de la zona de salida son mucho menos severas que las de la zona de entrada. En el caso de túneles unidireccionales y con la finalidad de asegurar una iluminación adecuada para los pequeños vehículos y una visión hacia atrás suficiente mediante los espejos retrovisores, la zona de salida debe ser iluminada del mismo modo que la zona interior del túnel. En situaciones en las que se esperan peligros adicionales cerca de la salida del túnel y en túneles en los que la zona interior es larga, se recomienda que la luminancia durante el día en la zona de salida aumente linealmente sobre una longitud igual a la distancia de parada (antes del portal de salida), desde el nivel de la zona interior a un nivel 5 veces al de la zona interior a una distancia de 20 m del portal de salida. En el caso de túneles bidireccionales o de dos sentidos de circulación, la salida debe iluminarse de manera idéntica a la entrada.
- 180. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 178 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 570.4 REQUISITOS PARA LA ILUMINACIÓN DE TÚNELES DURANTE LA NOCHE. En cuanto a los requerimientos del alumbrado durante las horas de la noche, la situación es inversa a la de las horas del día. El nivel de luminancia fuera del túnel es entonces menor que el de adentro y el problema de adaptación al agujero negro puede aparecer es en la salida del túnel. No habrá dificultades, mientras la relación entre la luminancia dentro del túnel y fuera de él sea menor de 3:1. Esta condición no se logra si la iluminación del túnel sigue funcionando con la misma intensidad durante la noche. El alumbrado adicional instalado en las distintas zonas para cubrir las exigencias de la luz diurna, debe apagarse. Si el túnel se encuentra en un tramo de carretera iluminado, la calidad del alumbrado dentro del túnel debe ser al menos igual al nivel, uniformidades y deslumbramiento de la carretera de acceso. La uniformidad durante la noche en los túneles satisfará los mismos requisitos que el alumbrado diurno. Si el túnel es parte de un tramo de carretera que no está iluminado, la luminancia media de la superficie de la calzada interior no debe ser menor de 1 cd/m2 , la uniformidad global al menos del 40% y la uniformidad longitudinal al menos el 60%. Las vías de salida con poca iluminación deben equiparse con una instalación de alumbrado aceptable, en una longitud de unos 200 metros desde la salida del túnel, hacia afuera, para ayudar a la adaptación de los ojos del conductor. 570.5 VISIBILIDAD DENTRO DE UN TÚNEL ILUMINADO. La altura de montaje de las fuentes luminosas en los túneles, es inferior a la empleada en la iluminación de vías. Hay, por consiguiente, mayor posibilidad que una luminaria no apantallada produzca deslumbramiento. Un apantallamiento adecuado es lo más importante en la zona central, por ser relativamente oscura. En la zona de umbral, con su alto nivel de luminancia, el apantallamiento no es tan exigente y la luminancia de las fuentes puede ser más alta. Esto contribuirá también a que el conductor se dé cuenta que está entrando en un túnel. Una diferencia de colores entre la luz de día y el color de la fuente luminosa a la de la entrada del túnel sirve al mismo propósito. 570.5.1 RESTRICCIÓN DEL EFECTO DE PARPADEO O “FLICKER”. Se han experimentado sensaciones de parpadeo o flicker, cuando se conduce a través de cambios periódicos espaciales de luminancia. El parpadeo es el resultado de las propias luminarias que aparecen y desaparecen en la periferia del campo de visión del automovilista. En condiciones específicas el flicker puede causar incomodidad que a veces puede ser severa. El grado de falta de confort visual experimentado debido al efecto flicker depende de: a) El número de cambios de luminancia por segundo (frecuencia de parpadeo o flicker) b) La duración total de la experiencia c) La relación de la luminancia de pico(luz) a valle (oscuridad), dentro de cada periodo (profundidad de modulación de luminancia), y la pendiente del incremento (tiempo de subida) Los tres factores mencionados dependen de la velocidad del vehículo y de la separación entre luminarias, (c) depende también de las características ópticas y de la separación entre luminarias. En el alumbrado casi en línea continua, cuando la distancia entre el final de una luminaria y el inicio de la siguiente luminaria es menor que la longitud de las luminarias, el efecto de falta de confort por el flicker es independiente de la frecuencia. La frecuencia de flicker se calcula dividiendo la velocidad en m/s. por la separación entre luminarias
- 181. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 179 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público (centro a centro, en m). Por ejemplo, para una velocidad de 60 km/h (16,6 m/s) y una separación de 4 m, la frecuencia será de 16,6/4 = 4,2 Hz. En general, el efecto flicker es despreciable a frecuencias inferiores a 2,5 Hz y superiores a 13 Hz. Cuando la frecuencia está entre 4 Hz y 11Hz, y tiene una duración de más de 20 s, puede aparecer falta de confort si no se toman ciertas medidas. Se recomienda que, en instalaciones en las que la duración es de más de 20 s, se evite el intervalo de frecuencias entre 4 Hz y 11 Hz, particularmente cuando se utilizan pequeñas fuentes luminosas con elevada luminancia. Luminarias de gran tamaño con bajos gradientes en la distribución de la luz (como por ejemplo luminarias con tubos fluorescentes montadas longitudinalmente) usualmente conducirán a una menor falta de confort. 570.5.2 GUÍA VISUAL DENTRO DE UN TÚNEL. Es fácil conseguir una guía visual a lo largo del túnel. Esto se consigue colocando las fuentes luminosas según una disposición lógica. Es aconsejable instalar por lo menos una línea continua de fuentes luminosas en cada sentido del flujo del tráfico, haciendo coincidir los ejes longitudinales de las luminarias con cada uno de los ejes de circulación dentro del túnel, Adicionalmente se consigue una mayor visual. Para una buena guía visual, es deseable que haya una pequeña diferencia de luminancia o color entre la calzada y las paredes. Deben evitarse superficies con reflexión especular. Para paredes se recomienda un tinte pastel suave por ejemplo, un verde claro. El acabado de las paredes debe ser de material fácil de lavar. El techo de los túneles se ennegrece fácilmente básicamente por la contaminación con los gases residuales de la combustión en los motores de los vehículos, en tanto que limpiarlo resulta difícil. Esto sin embargo, no es una desventaja, al contrario, es conveniente, porque el techo ocupa solamente una pequeña parte del campo de visión y un techo oscuro da al túnel la impresión de mayor altura. Recuérdese que el efecto silueta se da principalmente entre las paredes del túnel y los objetos (obstáculos) dentro de él. 570.6 SISTEMAS DE ILUMINACIÓN DE TÚNELES. En el alumbrado de túneles se pueden usar luminarias con diferentes tipos de distribución luminosa. Hay tipos que son los más representativos cuyas explicaciones son: Figura 570.6. Tipos de luminarias para túneles, según su distribución luminosa 570.6.1 DISTRIBUCIÓN TRANSVERSAL. Las intensidades luminosas se irradian principalmente en ángulo recto con el eje longitudinal del túnel. El ejemplo más familiar de este alumbrado es la hilera continua de tubos fluorescentes. El sistema
- 182. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 180 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público óptico que se utiliza en este caso, es muy adecuado para el empleo con fuentes lineales de luz. Las ventajas de dicho sistema son: buena orientación visual, deslumbramiento mínimo, penetración luminosa entre vehículos, y disposición de conmutación sencilla. Sus desventajas son: eficiencia moderada por el corto espaciamiento de las luminarias y posible efecto de parpadeo, que se produce en el caso de no planificarse debidamente la conmutación de las luminarias. 570.6.2 DISTRIBUCIÓN LONGITUDINAL. Las intensidades luminosas se irradian más o menos en paralelo al eje longitudinal del túnel y el sistema óptico que se usa debe ser adecuado para el empleo de las fuentes puntuales de luz, como son las bombillas de sodio alta presión tubulares. Las ventajas de este sistema son: un mayor rendimiento de la distribución lumínica para obtener los niveles de luminancia adecuados y el gran espaciamiento entre luminarias. Sus desventajas son: la posible creación de sombras, la irregular luminancia de las paredes y el hecho de que la conmutación nocturna exige luminarias de doble bombilla o accesorios de reducción de intensidad. 570.6.3 DISTRIBUCIÓN A CONTRALUZ. Esta distribución a contraluz consiste en colocar luminarias con una distribución de la intensidad luminosa dirigida en contra de la dirección del flujo de tráfico. Se caracteriza por producir un alto contraste negativo de los objetos situados en la vía debido a que la luminancia de los planos que mira el conductor es muy baja. Garantiza una muy buena percepción de contrastes, una eficiencia en luminancia mayor a los sistemas anteriores lo que conduce a una disminución en la potencia eléctrica instalada, un adecuado nivel de deslumbramiento. Para tener las ventajas descritas, se deben cumplir con los siguientes requisitos: ⇒ La parte de las paredes con alta luminancia debe limitarse a una altura de 1 m para reducir la iluminancia vertical (Ev) de los obstáculos. ⇒ La intensidad luminosa emitida por la luminaria en la dirección del tráfico debe limitarse al máximo. ⇒ La distribución fotométrica debe ser tal que el ángulo vertical del haz sea alto pero en lo posible, inferior a 60° y las intensidades entre 70º y 90° debe mantenerse tan baja como sea posible, con el fin de evitar el deslumbramiento. Esta distribución se utiliza preferencialmente para iluminar la zona de umbral y las zonas de transición de los túneles unidireccionales. En el caso de túneles bidireccionales se restringe a los túneles largos provistos con zona interior entre las dos bocas de entrada. 570. 7 EQUIPOS PARA ILUMINACIÓN DE TÚNELES. La localización y tipo de bombilla a utilizar en la iluminación de túneles depende del diseño específico del túnel. Las bombillas para la iluminación de túneles deben tener alta eficacia y larga vida Las luminarias deben cumplir los siguientes requisitos: a. Robustas, con un riesgo mínimo de daño, tanto por el tráfico como por la limpieza. b. El grado de protección debe ser mínimo de IP 65 o su equivalente NEMA. de tal manera que permita lavarlas con agua a presión. c. De fácil acceso y mantenimiento. d. Propias para el control adecuado de la luminancia de la fuente luminosa. e. Provistas de prensaestopas para salida y entrada de cables, así como de los elementos de protección contra corto circuitos. f. Respecto de la distribución luminosa, debe ser tal que permita cumplir con los parámetros de iluminación exigidos para iluminar las diferentes zonas del túnel. g. Las luminarias deben tener una protección contra los impactos mínimo de IK 8
- 183. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 181 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 570.8 CONTROL AUTOMÁTICO DEL ALUMBRADO DE TÚNELES. El alumbrado de un túnel, debe ser diseñado para que sea compatible con un nivel máximo de iluminancia exterior (alrededor de 100.000 lux), se necesita asegurar tanto desde el punto de vista económico, como del confort visual, que los niveles de iluminación dentro del túnel, se ajusten automáticamente a las variaciones de la iluminación exterior. El sistema de mando de los alumbrados, debe poseer la flexibilidad funcional deseada para reaccionar a las modificaciones más súbitas en la luminosidad ambiente. Ejemplo: es típico que el tiempo de ascenso en régimen máximo de eficacia luminosa de la bombilla de descarga, sea mayor de 3 minutos para las bombillas de sodio baja presión. Sin embargo, cambios bruscos pueden intervenir en la claridad del cielo, como consecuencia de los movimientos del sol al interponerse obstáculos como una montaña, una edificación, pero no se tendrán en cuenta modificaciones rápidas y efímeras de L20º, como las debidas a nubes. Por el contrario, será preciso reaccionar con un retardo razonable a cualquier cambio rápido de L20º, provocado por la salida del sol o la puesta de sol detrás de los edificios sobre las montañas. Para obtener mejor control de la luminancia en la zona de adaptación, y con vistas a tener en cuenta variaciones debidas al estado de bueno o malo del sistema de mantenimiento del túnel, se instala un segundo luminancímetro. Mide el nivel de luminancia en las zonas de adaptación y transmite estos valores al sistema de gestión de las luminarias, a fin de adaptar el régimen (soleado, nubloso, oscuro) a la relación Lth / L20º elegido. Para la zona interior, en el caso de alumbrado por tubos fluorescentes alimentados por balastos electrónicos de alta frecuencia, que permiten la variación continuada del flujo luminoso, la luminancia inferior es medida por medio de un tercer luminancímetro, a fin de tener en cuenta variaciones de luminancia resultante del estado de mantenimiento (bueno o malo). Este luminancímetro mide el nivel de luminancia en la zona interior del túnel., envía la información al microprocesador central, que conserva en memoria el nivel de luminancia a mantener en la zona interior, y el microprocesador da la orden al variador de adaptar el nivel de luminancia al nivel previamente programado, cualquiera que sea el estado de mantenimiento de la instalación de alumbrado (ensuciamiento de las luminarias y paredes del túnel, envejecimiento de las fuentes luminosas). 570.9 RECOMENDACIONES ADICIONALES EN LA ILUMINACIÓN DE TÚNELES. Los modernos diseños de iluminación de túneles contemplan la iluminación desde los extremos superiores de la pared. Esto mejora las condiciones de mantenimiento de las luminarias, pues en el túnel, es evidente que el espacio más contaminado por el humo de los vehículos, es precisamente el techo. Las paredes ofrecen una facilidad mayor para el mantenimiento durante el período mismo de utilización del túnel, en tanto que el mantenimiento de luminaria al centro, requieren en la mayoría de los casos, del cierre temporal del túnel. En ciertos diseños, especialmente cuando se utilizan luminarias fluorescentes, los equipos pueden colocarse en el techo del túnel, lo cual contribuye a mejorar la guía visual. La localización de los equipos y el tipo de fuente y luminaria depende de las características del túnel y de los requerimientos fotométricos exigidos. La iluminación normal se proporcionará de modo que asegure a los conductores una visibilidad adecuada de día y de noche en la entrada del túnel, en las zonas de transición y en la parte central La iluminación de seguridad se proporcionará de modo que permita una visibilidad mínima para que los usuarios del túnel puedan evacuarlo en sus vehículos en caso de avería del suministro de energía
- 184. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 182 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público eléctrica. La iluminación de emergencia, estará a una altura no superior a 1,5 metros y deberá proyectarse de modo que permita guiar a los usuarios del túnel para evacuarlo a pie con un mínimo de 10 luxes y 0,2 cd/m2 . Túneles peatonales. Independiente de la longitud, deben suministrar un adecuado alumbrado de seguridad para los usuarios. De acuerdo con la localización del túnel, el diseñador debe establecer el nivel de iluminancia y el tipo de fuente a utilizar de acuerdo con La Tabla 570.9. Uso (peatones /día en ambas direcciones) Iluminancia Luxes Fuente sugerida Bajo (hasta 5.000) 20 a 50 Fluorescente Medio (entre 5.000 y 15.000) 50 a 100 Fluorescente Alto (más de 15.000) 100 a 150 Fluorescente o HPS Tabla 570.9 Iluminación de túneles peatonales Fuente: Adaptado de IESNA RP. SECCIÓN 575 CONTAMINACIÓN LUMÍNICA. La contaminación lumínica se define como la propagación de luz artificial hacia el cielo nocturno. Igualmente se tiene contaminación luminosa al iluminar espacios que no se requieren iluminar. La contaminación lumínica es producto de un diseño o montaje inadecuado; por lo que la solución se debe dar desde la etapa de diseño de los proyectos. La contaminación lumínica puede presentar el riesgo de cambios fisiológicos que alteran las condiciones de visión, debido a la necesidad de adaptación del ojo a la iluminación artificial. Este riesgo es mayor para las futuras generaciones en razón a la mayor exposición e incorporación de la luz artificial a la vida cotidiana, por lo que se deben tomar medidas tendientes a su mitigación. Debe distinguirse el brillo natural, atribuible a la radiación de las fuentes u objetos celestes y a la luminiscencia de las capas altas de la atmósfera, del resplandor luminoso debido a las fuentes de luz artificial. En este último caso, tienen que considerarse las emisiones directas hacia arriba de diversas fuentes de luz artificial, así como la radiación reflejada por las superficies iluminadas por dichas fuentes de luz. El resplandor luminoso nocturno o contaminación lumínica, da lugar a que se incremente el brillo del fondo natural del cielo, dificultando las observaciones astronómicas de los objetos celestes. La limitación del resplandor luminoso nocturno significa reducción de la emisión de luz hacia arriba, que no resulta útil en el alumbrado de vías, lo que implica mayor eficiencia energética en la instalación. 575.1 ORÍGENES DE LA CONTAMINACIÓN LUMÍNICA. La contaminación lumínica puede originarse por: a) La utilización de luminarias con globos sin reflector ó proyectores y luminarias que no controlan el flujo luminoso por encima de la horizontal.. b) La inadecuada distribución del flujo luminoso de las luminarias en especial las ornamentales y proyectores. c) La falta de control sobre la iluminación decorativa en edificios, (anuncios publicitarios mal diseñados e instalados e inadecuados diseños de luminarias ornamentales.)
- 185. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 183 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público d) La reflexión de las vías y de los elementos que hacen parte del mobiliario urbano. 575.2 FORMAS DE CONTAMINACIÓN LUMÍNICA. La contaminación lumínica puede manifestarse de diversas formas que pueden clasificarse dentro de cuatro categorías: a) Intrusión Lumínica: Se produce cuando la luz artificial procedente de las luminarias entra por las ventanas invadiendo el interior de las viviendas, modificando el entorno doméstico y provocando trastornos de las actividades humanas. b) Difusión de Luz hacia el Cielo: Se produce por la difusión de la luz por parte de las moléculas del aire y del polvo en suspensión. Esto produce que parte del haz sea desviado de su dirección original y acabe siendo dispersado en todas las direcciones, en particular hacia el cielo. c) Deslumbramiento: Se produce cuando las personas que transitan por la vía pública, pierden la percepción visual; y es ocasionada por exceso o carencia de luz. Este efecto es especialmente peligroso para el tráfico vehicular, dado que puede producir accidentes. e) Contraste: La visibilidad de un objeto situado sobre un fondo, depende de la diferencia de las luminancias entre el objeto y el fondo. Un objeto claro sobre fondo oscuro, traerá un contraste positivo (valor entre 0 e infinito), Si Lo > Lf C > 0 contraste positivo (objeto mas claro que el fondo) En cambio un objeto más oscuro que su fondo, traerá un contraste negativo (variando entre 0 y –1). Si Lo < Lf C < 0 contraste negativo (objeto mas oscuro que el fondo). El resplandor luminoso nocturno en el cielo produce un velo en el campo de observación que tiene su propia luminancia Lv que se añade a la luminancia del objeto y del fondo, de forma que el nuevo contraste C’ es el siguiente: C´ = ( (Lo – Lv) – (Lf +Lv) )/ (Lf+Lv) Cuando la luminancia de velo Lv aumenta el objeto observado puede desaparecer del campo visual, particularmente en el caso de observaciones astronómicas cuando se trata de una estrella u objeto celeste con una luminancia Lo muy débil. 575.3 CÁLCULO DE LA CONTAMINACIÓN LUMÍNICA. Como los estudios de contaminación lumínica han sido promovidos por las ciudades que poseen observatorios astronómicos, la Comisión Internacional de Iluminación CIE en la norma 126-1997 GUIDELINES FOR MINIMIZING SKY GLOW, define los siguientes conceptos: Para calcular el grado de contaminación lumínica enviado sobre la horizontal de una instalación de alumbrado, debe tenerse en cuenta: φ Total = ULOR + UWLR + Kr1 + Kr2, donde: Donde: Kr1 Reflexión de la vía Kr2 Reflexión de alrededores
- 186. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 184 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público ULOR Upward Light Output Ratio, es el porcentaje del flujo luminoso de la bombilla de una luminaria enviado sobre la horizontal. UWLR Upward Waster Light Ratio, es el porcentaje del flujo luminoso de una luminaria enviado sobre la horizontal. Otros conceptos que se deben tener en cuenta en el control de contaminación lumínica son: EFECTO DESLUMBRANTE (DIRECT GLARE): Pérdida de percepción visual ocasionada por exceso ó carencia de luz. LUZ DESAPROVECHADA O DESPERDICIADA (SPILL LIGHT) : Flujo luminoso emitido por un equipo de iluminación, que cae por fuera de los límites de diseño de la instalación. LUZ ASCENDENTE (UPWARD LIGHT): Flujo luminoso emitido por un equipo de iluminación (luminaria y bombilla), que se envía por encima de la horizontal. LUZ REFLEJADA ASCENDENTE (UPWARD REFLECTED LIGHT): Flujo luminoso reflejado por la vía (pavimento y obstáculos del mobiliario urbano) enviada por encima de la horizontal. LUZ o FLUJO ÚTIL (USEFUL LIGHT): Flujo luminoso emitido por un equipo de iluminación (luminaria y bombilla), que se envía al área a iluminar (calzada, fachada, monumento, etc). 575.4 SISTEMA DE ZONIFICACIÓN. Las exigencias fotométricas para las vías teniendo en cuenta la actividad humana nocturna, la seguridad en la circulación de vehículos y peatones, la calidad de vida, la integridad del entorno, las propiedades, los bienes, etc. en relación con la contaminación lumínica, hace que se deban buscar soluciones que hagan posibles las observaciones astronómicas en la noche. Para limitar esas interferencias, se definió introducir, según la norma CIE 126 Guidelines for minimizing sky glow, un sistema de zonificación que tiene los siguientes propósitos: a. Establecer los requisitos de iluminación en una zona donde exista un observatorio astronómico. b. Fijar las exigencias de las zonas adyacentes a un observatorio. Lo que permitió definir las siguientes zonas: ZONA TIPO DESCRIPCIÓN E1 Áreas con entornos oscuros Observatorios astronómicos de categoría internacional E2 Áreas de bajo brillo Áreas rurales E3 Áreas de brillo medio Áreas urbanas residenciales E4 Áreas de brillo alto Centros urbanos con elevada actividad nocturna Tabla 575.4 Definición de zonas para la contaminación lumínica Fuente Norma NTC 900 Tabla B.1.D
- 187. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 185 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 575.5 FLUJO HEMISFÉRICO SUPERIOR (FHS). El Flujo Hemisférico Superior (FHS) se define como el flujo luminoso emitido por el equipo de iluminación (luminaria y bombilla) por encima del plano horizontal. Dicho plano corresponde al ángulo γ = 90° en el sistema de representación (C, γ). El flujo hemisférico se expresa como un porcentaje del flujo total emitido por la luminaria. Dadas las anteriores disposiciones, se hacen las siguientes precisiones: a) En vías importantes de la malla vial, con clases de iluminación M1 a M3, se deben instalar luminarias con FHS ≤ 3%. En el resto de vías de tráfico vehicular con clases de iluminación M4 a M5, se deberá utilizar un FHS ≤ 5%. b) En el caso de alumbrados peatonales, clases P1 a P7, así como artísticos con faroles, aparatos históricos etc., el flujo hemisférico superior instalado FHS debe ser ≤ 25%. Cuando las instalaciones de alumbrado existentes lleguen al final de su vida útil, o por cualquier causa se proceda a su renovación, se deben reemplazar por luminarias con las limitaciones de flujo hemisférico superior a las aquí señaladas. 575.6 EFECTOS DE LA CONTAMINACIÓN LUMÍNICA. a) Despilfarro de energía eléctrica, que ocasiona mayores costos y afectación al ambiente por mayores emisiones de gases. No se debe confundir con dejar las vías con una iluminación deficiente; al contrario, las acciones llevadas a cabo para reducir la contaminación lumínica debe llevar asociadas una mejora de la calidad de la iluminación en los ambientes requeridos b) Inseguridad vial y molestias visuales, producto del deslumbramiento, cuando los artefactos están mal orientados. c) Efectos medioambientales en el ecosistema urbano: La vida de los animales, huyen de las ciudades para encontrar oscuridad. La fotosíntesis y el crecimiento de las plantas se desequilibra pudiendo producir envejecimiento prematuro de algunas especies. Para mitigar estos efectos en el caso de alamedas en rondas de ríos o en humedales, quebradas y canales distantes de vías vehiculares iluminadas, deben utilizar fotocontroles temporizados para interrumpir el servicio de tal forma que las luminarias se enciendan durante un período de tiempo que satisfaga las necesidades de los usuarios y luego se apaguen -para preservación de las especies. d) Efectos sobre el ritmo biológico de las personas: Los ritmos carcadianos (de vigilia y de sueño) son los más afectados por la exposición a la luz, trastornos de la personalidad, insomnio, depresión y estrés se incrementan por un uso inadecuado de iluminación. e) Intromisión en la vida privada de las personas o sea la invasión de luz proveniente del exterior en los espacios privados, que penetra a través de las ventanas y provoca molestias, por iluminación dirigida a fachadas y ventanas y no hacia el piso. f) Pérdida de percepción de estrellas y astros. Impedimento para las observaciones astronómicas. 575.7 CÓMO MINIMIZAR EL IMPACTO DE LA CONTAMINACIÓN LUMÍNICA. Para minimizar el impacto de la contaminación lumínica se hacen las siguientes recomendaciones: a) El conjunto óptico de las luminarias de alumbrado público no podrán tener un ángulo de inclinación mayor de 20º con respecto a la horizontal. Por ello antes de determinar la inclinación del soporte de la luminaria se debe conocer la inclinación del conjunto óptico, cuando la luminaria se encuentra en posición horizontal.
- 188. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 186 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público b) Al emplear en alumbrados peatonales, los faroles artísticos, aparatos históricos, etc., estos deben estar provistos de bloque óptico, de forma que al tiempo que se controla la emisión de luz en el hemisferio superior, se aumente el factor de utilización en el hemisferio inferior. c) Utilizar luminarias y proyectores que dirijan el flujo lumínico hacia el área a iluminar y para ello la distribución de su flujo luminoso deberá ser la adecuada para obtener la máxima eficiencia energética de la instalación. d) Controlar la iluminación en el alumbrado de monumentos, parques deportivos y edificios administrativos, oficiales y gubernamentales. En el caso de proyectores, además de cuidar con esmero su apuntamiento, se debe prever la instalación de rejillas paralúmenes y otros dispositivos que controlen la dirección del flujo luminoso emitido, reduciendo el deslumbramiento y la contaminación luminosa. Figura 575.7.a) Control del flujo luminoso de proyectores e) Utilizar luminarias o soportes de luminarias que controlen el flujo luminoso enviado por encima de la horizontal, de tal manera que el conjunto óptico no quede con un ángulo de inclinación mayor de 20º con respecto ala horizontal. Figura 575.7.b) Ángulos de inclinación de las luminarias f) En los proyectores empotrados en el piso, utilizar rejillas antideslumbrantes y reflectores capaces de controlar con precisión la emisión lumínica. g) Dirigiendo la luz en sentido descendente y no ascendente, siempre que sea posible, especialmente en iluminación de fachadas y monumentos. Figura 575.7.c) ángulos de inclinación de proyectores para iluminar una superficie vertical h) Eliminando las luminarias en forma de globo que no tengan reflector
- 189. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 187 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Figura 575.7.d) Control del flujo luminoso de luminarias esféricas o globos i) Utilizando los criterios de deslumbramiento indicados en la Norma CIE-115; es decir dirigiendo hacia abajo el haz de los rayos, manteniéndolos por debajo de 70°. Si se eleva la altura de montaje, debería disminuirse el ángulo de haz luminoso. Figura 575.7.e) ángulos de inclinación de proyectores j) Utilizar pavimentos con un coeficiente de luminancia medio o grado de luminosidad Qo lo más elevado posible y cuyo factor especular S1 sea bajo. La luminosidad del pavimento de una calzada está estrechamente relacionada con las propiedades fotométricas del mismo y en concreto, con el coeficiente de luminancia medio Qo del pavimento, de forma que cuanto más elevado es dicho coeficiente, a idéntica iluminancia, mayor es la luminancia de la calzada y menor resulta el deslumbramiento perturbador TI. El factor especular S1 determina en qué medida las características del pavimento, respecto a la reflexión de la luz incidente, se separan de las de la superficie que asegure una reflexión difusa perfecta de forma que, a igualdad de iluminancia cuanto más bajo es el factor especular S1, mayores son las uniformidades de luminancia. k) Variaciones temporales de los niveles de iluminación: En las vías de tráfico, zonas peatonales, carriles bicicletas pueden reducirse los niveles luminosos a ciertas horas de la noche, siempre que quede garantizada la seguridad lumínica de los usuarios. En ningún caso la reducción descenderá por debajo del nivel de iluminación aconsejable para la seguridad de tráfico y para el movimiento peatonal. La reducción de los niveles luminosos mediante apagado de puntos de luz no es recomendable, y en el supuesto de utilizar dicho procedimiento, deben mantenerse las uniformidades mínimas establecidas en las normas respectivas. La reducción con sistemas de regulación se estima que es el procedimiento más adecuado ya que evita zonas de sombra y muros de luz que dificultan la visión manteniendo las uniformidades. Otras Posibles soluciones para reducir contaminación lumínica nocturna: Las posibles soluciones que permiten reducir contaminación lumínica nocturna son entre otras las siguientes: ⇒ Apagar las iluminaciones publicitarias y ornamentales a partir de una hora determinada. ⇒ Dirigir la luz en sentido descendente y no ascendente, sobre todo en iluminación de edificios y monumentos.
- 190. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 188 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público ⇒ Si no existiera posibilidad de cambiar el sentido de iluminación hacia abajo, y no hacia arriba, emplear pantallas y para lúmenes para evitar la dispersión del haz luminoso. ⇒ No usar luz en exceso, cumplir las normas que determinan los niveles recomendables para iluminar casi todas las tareas. ⇒ Utilizar en el alumbrado público luminarias con valores mínimos de emisión de luz por encima de la horizontal. ⇒ La iluminación de edificios, fachadas o monumentos e instalaciones de alumbrado de zonas deportivas que se realizan con proyectores estos deben estar ocultos a la visión directa. ⇒ En alumbrado público, debe evitarse el uso de postes de gran altura, salvo cuando otras exigencias así lo aconsejen. ⇒ En alumbrado público, no deben emplearse luminarias que emitan un FHS superior al establecido en el presente Reglamento. ⇒ Para que el deslumbramiento sea mínimo, dirigir hacia abajo el haz de los rayos luminosos manteniéndolo por debajo de 70°. Si se eleva la altura de montaje debería disminuirse el ángulo del haz de los rayos luminosos. ⇒ Dado que en lugares con niveles de luz ambiental baja el deslumbramiento puede ser muy molesto, se deberá cuidar con esmero el posicionamiento y el apuntamiento u orientación de los aparatos de iluminación. ⇒ Cuando resulte posible, implantar luminarias o proyectores con reflector asimétrico que permitan mantener su cierre frontal paralelo a la superficie horizontal que se quiere iluminar. 575.8 LÍMITES MÁXIMOS PERMITIDOS DE EMISIÓN LUMÍNICA HACIA LOS CIELOS NOCTURNOS. La cantidad máxima permitida de emisión lumínica hacia los cielos nocturnos, medida en el efluente de la fuente emisora, será la siguiente: Flujo luminoso de la fuente Límite de FHS Flujo luminoso > 15.000 lúmenes FHS ≤ 0,8 % del flujo luminoso nominal 9.000 lúmenes < Flujo luminoso ≤ 15.000 lúmenes FHS ≤ 1,8 % del flujo luminoso nominal Flujo luminoso ≤ 9.000 lúmenes FHS ≤ 5,0 % del flujo luminoso nominal FHS= Flujo hemisférico superior (Adaptado de la Norma Chilena de emisión para la regulación de la contaminación lumínica D.S 686 de 1998) El alumbrado de instalaciones deportivas o recreativas, letreros y avisos comerciales, no se someterá a lo establecido en el cuadro anterior en las horas de la noche hasta las 01 pero si en las siguientes horas de la madrugada. En los programas de modernización de alumbrado público se debe contemplar el reemplazo de aquellas instalaciones que producen contaminación lumínica. Se excluyen del ámbito de aplicación del presente numeral los siguientes sistemas de iluminación: a. Puertos y aeropuertos e instalaciones vinculadas a vías férreas. b. Instalaciones y dispositivos de señalización de las costas marítimas
- 191. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 189 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público c. Instalaciones de las Fuerzas Armadas y de cuerpos de seguridad. d. Vehículos motorizados e. En general, aquellas infraestructuras que comprometa la seguridad de los ciudadanos, el diseñador deberá documentar la justificación para apartarse del cumplimiento de estos requisitos. 575.9 MANEJO AMBIENTAL EN LOS SISTEMAS DE ALUMBRADO PÚBLICO. Los proyectos de alumbrado público deberán tener en cuenta las reglamentaciones ambientales vigentes, en especial el Decreto 4741 de 1995 y demás disposiciones emitidas por la autoridad ambiental. Merece especial atención la disposición final de fuentes luminosas con contenidos de sustancias contaminantes. Las cuales deben atender los lineamientos de la autoridad ambiental. SECCIÓN 580 OPERACIÓN Y MANTENIMIENTO DE LOS SISTEMAS DE ALUMBRADO PÚBLICO. 580.1 SISTEMA DE INFORMACIÓN DE ALUMBRADO PÚBLICO. Todo municipio debe establecer un sistema de información del alumbrado público bajo su responsabilidad. El sistema de información de alumbrado público debe estar dividido en los siguientes componentes: a. El sistema de información del registro de atención de quejas, reclamos y solicitudes de alumbrado público. b. El concerniente al inventario de equipos de la infraestructura del servicio de alumbrado público estructurado como base de datos georreferenciada. c. Consumos, facturación y pagos de energía. d. Recaudos del servicio de alumbrado público. e. Recursos recibidos para financiamiento de expansión o modernización de la infraestructura de servicio de alumbrado público, identificando su fuente. Los municipios que tengan registrados en su base de datos de infraestructura del Servicio de Alumbrado Público más de cinco mil (5.000) puntos luminosos, deberán disponer de un sistema de consulta a través de la WEB con la información de Alumbrado Público, en las áreas operativa y de atención al Cliente Esta herramienta deberá permitir la sistematización de la información de manera ordenada y funcional, garantizar la conservación de la base estadística, respondiendo a las necesidades de información, tanto de las entidades municipales como de terceros autorizados, derivada de la ejecución de actividades del operador y de la interventoría. 580.1.1 OBJETIVOS DEL SISTEMA DE INFORMACIÓN DEL SERVICIO DE ALUMBRADO PÚBLICO. Será una herramienta para facilitar la administración, operación y mantenimiento eficaz y eficiente del servicio de Alumbrado Público y debe cumplir con los siguientes objetivos: a. Ser el centro de acopio de la información de los reportes de quejas y reclamos del servicio, así como de las repuestas y seguimiento a las mismas.
- 192. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 190 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público b. Disponer de información actualizada, gráfica y de base de datos, conforme a las labores de modernización, expansión y mantenimiento de la infraestructura de alumbrado público; así como de las quejas y reclamos del servicio de alumbrado público. c. Facilitar la supervisión de la actualización del inventario de la infraestructura para la prestación del servicio de alumbrado público y el seguimiento de la atención de las quejas y reclamos del servicio. d. Evaluar los índices de calidad del servicio y soportar las penalizaciones en función de los criterios previamente establecidos entre el municipio y el operador del servicio de alumbrado público. e. Las demás que establezca el municipio o el responsable de la prestación del servicio. Los resultados de las inspecciones realizadas por la interventoría a la infraestructura de alumbrado, así como las diferentes quejas y reclamos presentadas por los usuarios, deben ser almacenados en una Base de Datos, la cual servirá de base para definir los programas tanto puntuales como periódicos de mantenimiento a realizar por el operador. Se deben registrar las fechas y eventos relacionados con fallas y diagnóstico, acciones correctivas y/o preventivas y demás aspectos que agreguen valor al Sistema de Información de Alumbrado Público. La base de datos que se utilice para el registro de quejas y reclamos deberá contener como mínimo los siguientes registros planteados en la Tabla 580.1.1: FUENTE CAMPOS USUARIO: Quejas y reclamos Tipo de queja o solicitud –descripción- Ubicación Fecha, hora Acción tomada por el Operador INTERVENTORÍA Del servicio de alumbrado público Informes Tipo de informe Fecha Período del informe Aspectos evaluados Cumplimiento de los Índices objetivo establecidos Costos de operación del período evaluado Recomendaciones Compromisos para el siguiente período Tabla 580.1.1 Registro de quejas, reclamos y solicitudes La Interventoría en relación con el mantenimiento del sistema de alumbrado público deberá verificar la realización de los programas de mantenimiento correctivo y preventivo. 580.1.2 INFORMACIÓN DE LA INFRAESTRUCTURA DE ALUMBRADO PÚBLICO La información de la infraestructura de alumbrado público debe cumplir con los siguientes objetivos: a. Permitir el control del inventario de la infraestructura del servicio de alumbrado público del municipio. La información será la correspondiente a la infraestructura existente incluida la relacionada con todos los componentes del sistema de alumbrado público. En terreno cada luminaria debe estar marcada e identificada con un número único de rótulo registrado en la base de datos de la infraestructura del sistema de alumbrado público. b. Facilitar el seguimiento a las labores de expansión, operación y mantenimiento, de forma tal que permita determinar índices de calidad. c. Facilitar la gestión del Operador del sistema de alumbrado público en sus labores de administrar, operar y realizar el mantenimiento técnico. En el mismo sentido debe permitir el control por parte de la interventoría. d. Informar sobre la ubicación geográfica de cada punto luminoso a través de un sistema georreferenciado. La información incluida debe ser tal que permita realizar las acciones de mantenimiento y control. e. Apoyar la toma de decisiones en el área de la iluminación pública del municipio. En este sistema se deben identificar los siguientes componentes de la infraestructura:
- 193. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 191 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público a. Luminarias: tipo de fuente lumínica, potencia y tipo de luminaria, tipo de balasto y su valor de pérdidas, control de encendido (múltiple o individual), tipo de espacio iluminado (parque, tipo de vía, senderos peatonales, zonas verdes, campos deportivos, ciclovía, etc.), identificación del transformador de distribución al cual están conectadas b. Estructuras de soporte o poste: De uso exclusivo o compartido con red de uso general. Tipo de material, longitud. c. Red de alimentación: De uso exclusivo o compartido con red de uso general. Tipo de material, calibre de conductores, tipo de instalación (aérea o subterránea). d. Canalizaciones: De uso exclusivo o compartido con red de uso general, cajas de inspección y ducterías, Tipo de zona (dura, verde o cruce de calzada) e. Transformadores: De uso exclusivo o compartido con red de uso general, tipo aéreo, local, pedestal o subterráneo. El sistema de información debe permitir para cada luminaria, con su número de rótulo, la identificación del transformador de distribución al cual está conectada. En el mismo sentido cada transformador debe permitir identificar el circuito de media tensión que los alimente, con el fin de poder analizar valores de los índices de calidad del servicio de energía, DES y FES que el Operador de Red le entrega a la Superintendencia de Servicios Públicos. Tal información deberá usarse para establecer el monto de la energía a descontar o compensar por calidad del servicio; así como la energía que se descuenta por no haber sido suministrada por interrupciones en los circuitos de media tensión, en el caso de fallas o de las salidas programadas o por causas imputables al Operador de Red. 580.2.MANTENIMIENTO. La administración municipal, deberá establecer las políticas para que en la operación y el mantenimiento del sistema de Alumbrado Público se cumpla con la materialización de las acciones y condiciones controlables que sirvieron de base para calcular el factor de mantenimiento (esquema de mantenimiento). En el mismo sentido deberá exigir el cumplimiento de los niveles de iluminación mínimos mantenidos contemplados en el presente reglamento Frente al reporte de una falla, con base en los procedimientos establecidos y aprobados por el municipio, el operador del servicio debe definir su grado de criticidad, y proceder a tomar las acciones correctivas de acuerdo con su escala de prioridades. Mediante el control y seguimiento del comportamiento de los diferentes componentes del alumbrado público, se deben identificar, registrar y clasificar los tipos de daños frecuentes y esporádicos que se presentan, así como las causas que los generan. El operador debe identificar y clasificar los daños, y establecer la planeación y programación del mantenimiento. Se deben examinar y analizar las diferentes causas de deterioro y depreciación de las obras de iluminación pública para extraer conclusiones relativas a: ⇒ Las características que se deben exigir a los nuevos materiales empleados. ⇒ Los métodos de mantenimiento más convenientes para las diferentes categorías de instalaciones. Las bombillas de descarga de alta intensidad, como la bombilla de vapor de sodio alta presión, utilizadas en Alumbrado Público deberán cambiarse cuando la emisión del flujo luminoso haya descendido al setenta por ciento (70%) de su valor inicial. 580.2.1 MANTENIMIENTO PREVENTIVO. El mantenimiento preventivo debe determinar las acciones para evitar o eliminar las causas las fallas potenciales del sistema y prevenir su ocurrencia, mediante la utilización de técnicas de diagnóstico y administrativas que permitan su identificación.
- 194. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 192 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Dentro de las técnicas de diagnóstico se deben considerar: a. Las mediciones eléctricas en diferentes puntos de la red de los perfiles de tensión, niveles de armónicos b. La medición de los parámetros eléctricos de operación de las luminarias y sus componentes c. Las mediciones fotométricas deben permitir obtener parámetros como Uniformidad general de niveles de luminancia/Iluminancia de la calzada (Uo), Uniformidad longitudinal sobre la calzada (UL), que permitan medir la calidad de la iluminación. Estas rutinas de inspección se deben ejecutar a través de grupos de Inspección con equipos y elementos adecuados. Para programar los trabajos de mantenimiento en una vía se deben comparar los valores de iluminación medidos en la vía con los valores de iluminación promedio mantenida requeridos de acuerdo a la clase de iluminación asignada a la vía. Con la aplicación del esquema de mantenimiento de diseño de la instalación de alumbrado público, el operador debe proceder a efectuar los trabajos de mantenimiento preventivo de limpieza del conjunto óptico de la luminaria o hacer un reemplazo en grupo de todas las bombillas que tengan el mismo tiempo de instalación, es decir cuando lleguen al final de su vida útil (70% flujo luminoso nominal). El operador del servicio de alumbrado público en cumplimiento del programa de mantenimiento preventivo debe hacer seguimiento a cada uno de los componentes del sistema de alumbrado público. Para el efecto realizará mediciones en terreno para determinar niveles de iluminancia mínima mantenida y en banco de pruebas de flujo luminoso de bombillas retirando muestras estadísticamente representativas de la población como referencia (lote), para determinar la muestra podrá utilizar la norma NTC ISO 2859 parte 1 Planes de muestreo determinado por el nivel aceptable de calidad (NAC o AQL) para inspección lote a lote. Un banco de pruebas del flujo luminoso de bombillas puede consistir en una caja negra dotada de una fotocelda a la cual se le mide la corriente. La resistencia del circuito eléctrico con la fotocelda es inversamente proporcional a la iluminancia dentro de la caja negra, este efecto permite estimar el valor del flujo luminoso de la bombilla mediante un miliamperímetro, para un valor de tensión de alimentación preestablecido. Para cada potencia de bombilla debe existir una caja negra, las cuales deben ser calibradas cada año en un laboratorio de iluminación acreditado. Cuando se ha realizado el cambio masivo, algunas de las bombillas retiradas de terreno dispondrán de vida útil y podrán ser usadas en los trabajos de mantenimiento correctivo, y para ello la clasificación de las bombillas se podrá hacer mediante la caja negra. La periodicidad con la cual se adelanten las labores de muestreo será determinada por la interventoría para obtener una mejor trazabilidad de cada uno de los componentes de la infraestructura del sistema de alumbrado público y su incidencia en el plan de mantenimiento preventivo. Todos estos elementos deben ser analizados y tenidos en cuenta en la elaboración de un programa de mantenimiento preventivo, incluyendo la evaluación económica. El programa debe ser elaborado por el operador del servicio de alumbrado y aprobado por la interventoría, teniendo en cuenta: a) Reemplazos masivos de bombillas. La reposición programada de bombillas tiene por objeto mantener las instalaciones de alumbrado dentro del nivel proyectado. Las bombillas que se retiren deben ser entregadas al responsable técnico de la instalación, quien debe elegir aquellas que desee estudiar con el fin de determinar si existen causas anormales que provoquen su rápido envejecimiento.
- 195. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 193 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Si el flujo emitido por un número significativo de las bombillas retiradas, en la reposición en grupo, fuese inferior al previsto, se debe evaluar la continuidad de uso del tipo de bombilla por la marca, lote o la referencia. No obstante lo anterior, no se debe descartar el mantenimiento correctivo puntual, debido a que hay bombillas defectuosas que no cumplen su vida útil, siendo necesario reemplazarlas. Para garantizar la confiabilidad y calidad del servicio de alumbrado público, en este caso se podrán utilizar las bombillas retiradas en cambios masivos anteriores, seleccionadas por disponer aún de vida útil. b) Operaciones de limpieza de luminarias y soportes. Se debe efectuar de forma programada en concordancia con el esquema de mantenimiento previamente establecido, teniendo en cuenta el grado de hermeticidad de la luminaria y el nivel de contaminación de su sitio de instalación. La limpieza de luminarias se debe realizar tanto interior como exteriormente, con una metodología que permita que tras ésta se alcance un rendimiento mínimo del 80 % inicial. Este rendimiento se comprobará midiendo la iluminancia, tras la ejecución de la correspondiente limpieza. Al mismo tiempo que se hace limpieza, se debe efectuar una inspección visual del sistema óptico y del estado de todos los componentes de la luminaria. El reemplazo de bombillas en grupo, se debe realizar de día y, de esta manera, minimizar la exposición del personal ya que no es necesario trabajar con el servicio de alumbrado operando y los peligros que implica el tráfico nocturno. De otra parte se evita la incomodidad al vecindario con el ruido de máquinas, trinquetes de las escaleras, etc. Se deben aprovechar los trabajos de reemplazos en grupo, para realizar todo el mantenimiento de las funciones de la bombilla y la luminaria, es decir: a. Enfoque correcto de la bombilla b. Limpieza de la luminaria, y particularmente del sistema óptico c. Revisión del equipo auxiliar d. Revisión de las partes mecánicas de la luminaria. 580.2.2 MANTENIMIENTO CORRECTIVO. Consiste en localizar, reparar y adecuar las instalaciones para que funcionen el máximo número de horas posible, con el desempeño para el que fueron diseñadas. Cuando se detecten deficiencias en los rangos de variación de tensión en el servicio de energía eléctrica, se debe contemplar la medición puntual de la tensión mediante la instalación de registradores de tensión, en las cabeceras y finales de circuito de alumbrado, para verificar los rangos de variación de los valores de tensión en las diferentes horas de funcionamiento del servicio de alumbrado y su comparación con las condiciones normales de funcionamiento de las bombillas. Para la ejecución del mantenimiento correctivo es importante tener en consideración los siguientes aspectos, principalmente en lo que tiene que ver con bombillas y luminarias: a. Reemplazar las bombillas y, en donde sea necesario, los equipos auxiliares y cerciorarse que el casquillo de la bombilla esté perfectamente adaptado al portabombilla (por ejemplo, evitando la confusión entre los portabombilla E39 (Mogul) y E40). b. Revisar el encendido y apagado y el correcto funcionamiento del dispositivo de encendido para alumbrado público, detectar fallas eléctricas y daño accidental. c. Limpiar las bombillas, el conjunto óptico de las luminarias d. Realizar el mantenimiento mecánico y eléctrico (accesorios de alumbrado y sistema de distribución). e. Coordinar con las entidades municipales competentes la poda de los árboles circundantes a los equipos de iluminación, para despejar el cono de intensidad máxima de cada luminaria
- 196. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 194 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 580.2.3 CÁLCULO DEL FACTOR DE MANTENIMIENTO. Las condiciones de conservación y mantenimiento de la instalación de iluminación configuran un parámetro de gran incidencia en el resultado final de un proyecto de alumbrado público, denominado factor de mantenimiento de la instalación FM y debe calcularse con la metodología adoptada de la IESNA (Illuminating Engineering Society of North America) que considera la valoración de ocho efectos, cuyo producto dará como resultado el factor de mantenimiento de la instalación de alumbrado público (FM). El análisis de cada uno de estos efectos dará como resultado un valor que puede ser uno (1), si las condiciones son óptimas y menor que 1, en la medida que no lo sean. Los efectos pueden ser controlables o no controlables, como se aprecia en la Tabla 580.2.3 El factor de mantenimiento está dado por: FM = Enc x FE x DLB x Rx Fb En donde: FM Factor de mantenimiento de la instalación Enc Efectos no controlables FE Depreciación de la luminaria por ensuciamiento DLB Depreciación por descendimiento del flujo luminoso de la bombilla R Reemplazo de la bombilla Fb Factor de balasto Sin embargo, algunos elementos de Factores por efectos no controlables (Enc) y Factores de reemplazo de las bombillas (R) se encuentran en estudio, por lo que no serán considerados en el presente Reglamento para la definición del factor de mantenimiento. En consecuencia el factor de mantenimiento será el resultante de la fórmula FM = FE x DLB x Fb. Para calcular los parámetros se debe tener en cuenta los siguientes aspectos. Tabla 580.2.3 Aspectos a considerar en el cálculo del factor de mantenimiento FM del A.P. a) Efectos ambientales. Las variaciones de la temperatura dentro de una luminaria dependen de los cambios climáticos tanto estacionales como diarios, así como del encendido y apagado de la bombilla. Estas diferencias de la temperatura interior pueden alcanzar cifras muy altas. Las máximas se presentan en luminarias cerradas e instaladas en zonas cálidas. Para reducir este efecto ambiental se debe tener en cuenta en cuenta lo siguiente. 1 Efectos ambientales, como condiciones atmosféricas (temperatura, humedad) 2 Variaciones abruptas de tensión 3 Depreciación de la luminaria debido al envejecimiento y a la degradación de sus materiales Efectos no controlables en la operación 4 Variación de las características de reflexión de la calzada (FR) 5 Depreciación del flujo luminoso de la bombilla (DLB) 6 Factor de balasto 7 Reemplazo de las bombillas (R) Efectos controlables 8 Depreciación de la luminaria por ensuciamiento dentro y fuera del conjunto óptico (FE) Ke: Factor de depreciación debido a la acumulación de suciedad por fuera de la luminaria. Ki: Factor de depreciación interno debido a la acumulación de suciedad dentro de la luminaria. Kp: Factor de depreciación permanente debido al envejecimiento y a la degradación del material en el conjunto óptico
- 197. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 195 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público ⇒ En zonas cálidas utilizar luminarias herméticas y equipo auxiliar,(conductores, fusibles, aisladores, etc.), fabricados con materiales completamente tropicalizados, es decir resistentes al calor excesivo, humedad y moho. ⇒ Para fuentes de alta potencia, y en general para todas las fuentes que liberen una gran cantidad de energía térmica, utilizar luminarias que tengan el volumen interior del conjunto óptico y del conjunto eléctrico, de tal manera que se cumplan los requisitos de producto establecidos en el presente reglamento, respecto a los límites de variación de tensión de operación de la bombilla dentro y fuera del conjunto óptico. ⇒ Para cada categoría de fuente luminosa, utilizar únicamente los modelos de luminarias diseñados específicamente para esa categoría y potencia. ⇒ Para luminarias cerradas no herméticas se debe disponer de un sistema de evacuación del agua de condensación. b) Variaciones abruptas de la tensión. Una tensión en los terminales de las bombillas, no conforme con la prevista, ocasiona una variación apreciable en el flujo luminoso emitido. La variación de tensión en los terminales de la bombilla depende de la variación de tensión de la fuente de alimentación y de la capacidad de regulación de la tensión que tenga el tipo de balasto utilizado en la luminaria. El diseñador debe consultar con el operador de la red el comportamiento de las variaciones de tensión en los circuitos alimentadores de media tensión cuando se considera la instalación de transformadores exclusivos para alumbrado público, o las variaciones en la red de baja tensión cuando se usan las redes de uso general en baja tensión. En todo caso el diseñador deberá dejar constancia del análisis realizado y de las especificaciones dadas en consideración con las variaciones posibles de tensión que se presenten en los circuitos de alimentación. Cuando un proyecto o sistema se encuentre en operación, el operador del sistema de alumbrado público en conjunto con el operador de la red deberán evaluar el comportamiento de las variaciones de tensión de alimentación y definir las acciones y correcciones a realizar con el fin de obtener un comportamiento cercano a las condiciones de operación de diseño de tensión de las bombillas. c) Depreciación de la luminaria por envejecimiento y degradación. La rapidez y severidad de la acumulación de polvo en las fuentes luminosas y luminarias varía considerablemente con el tipo y construcción de la luminaria (abierta o cerrada), la altura de montaje y sobre todo con el grado de humedad y polución de la atmósfera del ambiente, el cual depende a su vez, de otros factores (volumen y naturaleza del flujo de tráfico, clima, trayectoria del viento, ubicación de la instalación, etc.) que producen un envejecimiento y degradación de todos los materiales que conforman los sistemas de iluminación pública. d) Variaciones de las características de reflexión de la calzada (FR). Las propiedades de reflexión de las superficies de la calzada cambian paulatinamente con su utilización. Este cambio que no es constante a lo largo de toda la superficie, es significativo en los inicios de la utilización de la calzada y después decae. El cambio de las propiedades de reflexión se produce por: ⇒ Acumulación de suciedad y polvo atmosférico ⇒ Diferencia de carga y peso de los vehículos ⇒ Mayor o menor utilización de los carriles de circulación ⇒ Flujo vehicular ⇒ Calidad de los materiales utilizados en la construcción de la calzada ⇒ Condiciones atmosféricas: temperatura, humedad, frecuencia de las lluvias, características de polución del ambiente.
- 198. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 196 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Este factor debe considerarse únicamente cuando se tenga un buen conocimiento de las superficies de las calzadas lo cual se logrará a través de una serie de mediciones que se efectúen sobre las calzadas de las vías. e) Depreciación del flujo luminoso de la bombilla (DLB). La influencia de la depreciación en la frecuencia de sustitución de las bombillas debe considerarse para mantener ciertas condiciones mínimas de iluminación durante la vida útil de la instalación. Los fabricantes de bombillas deben suministrar la información de la reducción del flujo luminoso de los distintos tipos de bombillas y las diferentes potencias obtenidos bajo condiciones de funcionamiento controladas. El diseñador deberá tener en cuenta tales condiciones para especificar el tipo de conjunto eléctrico necesario para cada tipo de fuente luminosa propuesta y plantear el esquema de mantenimiento. Los operadores del servicio de alumbrado público deberán crear y alimentar las bases de datos que les permitan determinar la depreciación y vida útil real de las bombillas por marcas, tecnología, potencia y condiciones del sitio de instalación. En lo posible los operadores deberán, mediante muestras, hacer pruebas para verificar condiciones iniciales y durante la operación de las fuentes luminosas, tales como tensión de bombilla y flujo luminoso. Al finalizar periodos de 4 años a partir de la entrada en vigencia del presente reglamento, los operadores del servicio de alumbrado público evaluarán los datos del comportamiento real de las bombillas |y presentarán a la industria por intermedio del comité técnico de normalización de iluminación las sugerencias para que se realicen los ajustes pertinentes y a este Ministerio para que se hagan los ajustes al reglamento. f) Factor de reemplazo de bombillas (R). En alumbrado público el factor de reemplazo de la bombilla estará determinado por la vida útil (70% del flujo luminoso nominal). Por diversas circunstancias, algunas bombillas terminan su vida antes de lo esperado, y dado que existen necesidades de optimizar el mantenimiento de las instalaciones de alumbrado público, se deben considerar las características de depreciación y mortalidad de la bombilla, para establecer un cronograma de reemplazo. En alumbrado industrial y comercial el factor de reemplazo de la bombilla podrá ser establecido con base en un estudio de vida económica. La vida económica de una bombilla es el periodo de tiempo, expresado en horas, que transcurre hasta cuando la relación entre el costo de reposición y el costo de lúmenes- hora que sigue produciendo la fuente no es económicamente favorable. La vida económica depende, por consiguiente, del costo de las fuentes luminosas, del costo de la mano de obra para el cambio y del costo de la energía eléctrica. El factor de cambio de bombilla (R) se determinará a partir de los registros de información alimentados por el operador del alumbrado público y por lo tanto deberá verificar su continuidad y pertinencia. Todo programa de modernización de alumbrado público, entendido como cambio de luminarias de vapor de mercurio por vapor de sodio, deberá tener implementado en el sistema de información de alumbrado público su base de datos, en la cual se deben registrar, como mínimo, los siguientes datos: Marca; Tecnología; Potencia; Fecha de instalación; Sitio de instalación (georeferencia); Tipo de área iluminada (vía tipo, peatonal, zona verde, parque campo deportivo, cicloruta, etc.). ;Intervenciones de mantenimiento del punto instalado desde la fecha de la modernización. g) Depreciación por ensuciamiento, factor de ensuciamiento (FE). La acumulación de suciedad en el conjunto óptico de las luminarias afecta el rendimiento y, por lo tanto, disminuye los niveles de iluminación de una instalación de alumbrado público. La rapidez y severidad de la acumulación de suciedad varía de acuerdo con las condiciones existentes en el sitio de la instalación y las propiedades de hermeticidad de la luminaria.
- 199. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 197 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público El diseñador y el responsable del alumbrado público de acuerdo con las características del sitio de la instalación determinarán la categoría de contaminación aplicable al proyecto de alumbrado, de acuerdo con la Tabla 580.2.3 b se clasificará y se determinará el índice de hermeticidad (IP) o su equivalente NEMA de la luminaria propuesta en el diseño, se deberá determinar el FE. Categoría Descripción Nivel de partículas Observaciones I Ambientes poco polucionados Bajo Menor 80 μg/m 3 No existen actividades generadoras de polvo o humos en la cercanía, tráfico ligero, generalmente limitado a áreas residenciales o rurales II Ambientes medianamente polucionados Medio 80 – 150 μg/m 3 Existen actividades generadoras de polvo o humos en la cercanía, tráfico pesado, generalmente limitado a áreas residenciales e industriales ligeras. III Ambientes muy polucionados y zonas industriales Alto 150 – 400 μg/m 3 Existen actividades generadoras de nubes de polvo o humos en la cercanía, que pueden envolver ocasionalmente las instalaciones. Áreas altamente industriales IV Ambientes excesivamente polucionados Excesivo Superior a 400μm 3 Como la categoría anterior pero las instalaciones están envueltas en humo y polvo Tabla 580.2.3 b. Clasificación de los niveles de contaminación h) Relación entre el factor de ensuciamiento y el índice de hermeticidad: La cantidad de suciedad acumulada depende del grado de hermeticidad del conjunto óptico y del ambiente en el cual se instala la luminaria. El diseñador para calcular el factor de mantenimiento y establecer la curva del esquema de mantenimiento de la instalación del proyecto de alumbrado público debe considerar los periodos máximos de limpieza del conjunto óptico de la luminaria establecidos en la Tabla 580.2.3 c.., periodos que en la etapa de operación deberán aplicarse por parte del operador del sistema. Categoría Nivel de partículas Periodo de limpieza (meses) I Ambientes poco polucionados < 80 µg/m 3 36 o cambio de bombilla II Ambientes medianamente polucionados 80 – 150 µg/m 3 24 150 – 300 µg/m 3 12III Ambientes muy polucionados y zonas industriales 300 – 400 µg/m 3 6 400 – 600 µg/m 3 6IV Ambientes excesivamente polucionados > 600 µg/m 3 3 Tabla 580.2.3 C Periodos máximos para realizar limpieza del conjunto óptico de luminarias Fuente: Adaptación norma NTC 900 Tabla 18 1. Clasificación con relación la protección contra entrada de cuerpos sólidos y agua. (grado de hermeticidad IP o su equivalente NEMA). En las especificaciones de las luminarias se debe tener en cuenta el tipo de protección y el grado de hermeticidad requerido de acuerdo con las condiciones ambientales del sitio de instalación. Las luminarias deben cumplir con un grado de hermeticidad específico, para el conjunto eléctrico y otro para el conjunto óptico, definidos de acuerdo con la clasificación usada por el “Código IP”: o su equivalente NEMA. El Índice Ip y el Índice IK se escogen de acuerdo con las condiciones ambientales. La tabla 580.2.3.d muestra los diferentes grados de protección IP e IK Las luminarias están clasificadas, por medio de los Códigos IP (International Protection Code) o su equivalente NEMA, que es un sistema de códigos para indicar los grados de protección provistos por un encerramiento, contra la entrada de polvo y de agua.
- 200. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 198 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Los códigos IP se identifican con dos dígitos que indican los grados de protección. El primer dígito, indica la protección del equipo contra la entrada de cuerpos extraños sólidos. Corresponde al primer número y comprende siete grados, desde el grado 0, sin protección; hasta el grado 6, totalmente protegido contra polvo. El segundo dígito, indica la protección del equipo dentro de la cubierta contra entrada de agua. Corresponde al segundo número y comprende nueve grados, desde el grado 0, sin protección; hasta el grado 8, protegido contra los efectos prolongados de inmersión bajo presión. 2. Clasificación con relación a la protección mecánica contra choques de cuerpos sólidos (índice Ik). Las luminarias se clasifican por medio de Códigos IK, cuyo objetivo es indicar el grado de protección provisto por un encerramiento o envolvente de materiales eléctricos contra el impacto o choque mecánico externo, como se presenta en la Tabla 580.2.3 d. . El IK se identifica con un número que comprende once grados que van desde el grado 00 –sin protección, hasta el grado 10, para energía de choque de 20,0 J. equivalente al impacto de una masa de 5 kg, en caída libre a una distancia de 40 cm. ÍNDICE IP ÍNDICE IK Primera cifra Segunda cifra IP Protección contra cuerpos sólidos IP Protección contra Líquidos IK Protección contra el impacto Energía de Impacto (JOULES) 0 Sin protección 0 Sin protección 0 0 No protegido 1 Ф ≥ 50 mm (Contactos involuntarios) 1 Caída vertical de gotas de agua 0 1 0,15 2 Ф ≥ 12 mm (Contactos involuntarios) 2 Caída de agua hasta 15° de la vertical 0 2 0,20 3 Ф ≥ 2,5 mm (Herramientas cables) 3 Agua lluvia hasta 60° de la vertical 0 3 0,35 4 Ф ≥ 1 mm (herramientas finas - cables) 4 Proyección de agua en todas las direcciones 0 4 0,50 5 Protegido contra polvo 5 Lanzamiento de agua en todas las direcciones 0 5 0,70 6 Totalmente protegido contra polvo 6 Lanzamiento de agua similar a los golpes de mar 0 6 1,00 7 Inmersión 0 7 2,00 8 Efectos prolongados de inmersión bajo presión 0 8 5,00 0 9 10,00 1 0 20,00 Tabla 580.2.3 d. Grados de hermeticidad y protección contra el impacto Fuente: Norma UNE-EN 50102 de 1996 Las luminarias clasificadas como “a prueba de agua”, no necesariamente son aptas para operación bajo agua. En tales casos, debe usarse las luminarias clasificadas “a prueba de agua bajo presión.” En la Tabla 580.2.3 e. se presentan los valores del factor de ensuciamiento según el índice de protección IP del conjunto óptico de la luminaria y de la categoría de contaminación.
- 201. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 199 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Tipo de vía o clase de iluminación Nivel de contaminación Índice de hermeticidad (IP) de la luminaria Periodo, en meses, de limpieza del conjunto óptico de la luminaria Factor de Ensuciamiento FE 6X (a) 6 0,91Avenidas en el centro de algunas ciudades (*) lV 6X (b) 6 0,93 6X (a) 12 0,91M2 y M3 Ill 6X (b) 12 0,93 6X (a) 24 0,89M4 y P1 a P3 ll 6X (b) 24 0,91 6X (a) 0,90M5, P4 a P7 y parques I 6X (b) 36 o cambio de la bombilla 0,95 Tabla 580.2.3 e. Factores de ensuciamiento de las Luminarias, Según el nivel de polución, índice de hermeticidad y el período de limpieza utilizado Notas: (a) - Cierre del conjunto óptico mediante ganchos u otros elementos que cumplan esa función. (b) - Conjunto óptico completamente sellado. (*) Para avenidas del centro de algunas ciudades con categorías de contaminación l o ll el factor de ensuciamiento es el mismo pero con un periodo de limpieza cada 12 meses. Para la clasificación de las luminarias, consultar las normas IEC 60529 y 60598 para IP y EN-50102 para el grado IK g) Factor de Balasto (FB). Para los balastos de bombillas o de lámparas fluorescentes el factor de balasto se define como la relación entre el flujo luminoso de la bombilla funcionando con el balasto de producción y el flujo luminoso de la misma bombilla funcionando con el balasto de referencia Fb = (Flujo de la bombilla con balasto de producción) / (Flujo de la bombilla con balasto de referencia) El diseñador debe tomar los factores de balasto suministrados por el fabricante dentro de la información de certificación del producto. Para las bombillas de descarga de alta intensidad (HID) el factor de balasto, no está normalizado. Bajo la consideración que el balasto debe garantizar las condiciones nominales de funcionamiento de la bombilla se podría aproximar tal factor a 1; No obstante, el diseñador deberá usar la información garantizada por el fabricante del balasto para el equipo especificado o valerse de ensayos de laboratorio para determinar el factor de balasto aplicable.
- 202. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 200 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público CAPÍTULO 6 PROYECTOS DE ALUMBRADO PÚBLICO En concordancia con lo establecido en el Artículo 5 del Decreto 2424 de 2006 y demás normatividad legal o reglamentaria sobre alumbrado público, los municipios y distritos deben elaborar un plan anual del servicio de alumbrado público que contemple entre otros la expansión del mismo, a nivel de factibilidad e ingeniería de detalle, armonizado con el plan de ordenamiento territorial y con los planes de expansión de otros servicios públicos, cumpliendo con las normas técnicas y de uso eficiente de energía que para tal efecto expida el Ministerio de Minas y Energía SECCIÓN 610 PROCEDIMIENTO PARA REALIZAR UN PROYECTO DE ALUMBRADO PÚBLICO. Los Proyectos de alumbrado público, como aquellos relacionados con la iluminación de vías, plazoletas, alamedas, puentes peatonales, pasos subterráneos en cruce a desnivel, parques, ciclo rutas, andenes, senderos en zonas duras y en general la iluminación de espacios de libre circulación, son proyectos de inversión que buscan aumentar la seguridad, productividad y mejoramiento de la calidad de vida de la población. Figura 610 Trámite de un proyecto de alumbrado público 610.1 IDENTIFICACIÓN DEL PROYECTO. En esta etapa se busca identificar los proyectos que parecen convenientes, desde el punto de vista técnico, financiero e institucional, para que satisfagan las necesidades detectadas y que sean armoniosos con el Plan de Ordenamiento Territorial (POT) municipal. Se especifican los planes de inversión y montaje del proyecto, incluyendo necesidades de insumos, estimativos de costos, identificación de posibles obstáculos. En el proceso de identificación se requiere conseguir información sobre insumos, recursos humanos, alternativas de tecnología, experiencias anteriores. Se debe examinar el proyecto desde el punto de vista local, describiendo los procesos de generación de mecanismos de participación y comunicación efectiva, entre la municipalidad y los ciudadanos, canalizados a través de las Juntas de Acción Comunal u organizaciones locales. El proyecto de alumbrado público debe mostrarse atractivo desde el punto de vista social, ya que esto genera sentido de pertenencia y garantiza el cuidado del mismo.
- 203. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 201 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 610.2 CATEGORIZACIÓN DE LOS PROYECTOS DE ALUMBRADO PÚBLICO. Los proyectos de alumbrado público deben ser categorizados conforme a los siguientes criterios: ⇒ Clase de iluminación asignada a la vía o espacio público. El nivel del proyecto será mayor, en la medida en que se ejecute sobre la malla vial principal y arterial complementaria y será menor sobre otras áreas como alamedas, ciclo rutas, etc. ⇒ Magnitud del proyecto. La categoría del proyecto, resulta de los parámetros “cantidad de puntos luminosos (cantidad)” o “longitud de excavación (m)”. Para efectos del presente reglamento, los proyectos de alumbrado público se categorizarán conforme a la Tabla 610.2 acorde con los tipo de vías o áreas de espacios públicos tales como: alamedas, ciclo rutas, parques, paseos, plazas, plazoletas, peatonales, puentes y túneles peatonales, etc. Nivel A Nivel B Nivel CPROYECTOS NUEVOS O REMODELACIÓN Bajo Impacto Medio Impacto Alto Impactos Clase de iluminación de la vía o Tipo de área M1 – M2 P ≤ 25 ó L = 0 25 <P ≤ 75 ó L ≤ 1.000 P >75 ó L >1.000 M3 – M4 P ≤ 25 ó L ≤ .1000 25 <P ≤ 100 ó 1.000 <L ≤ 2.000 P >100 ó L > 2.000 SISTEMA VIAL M5 10 <P ≤ 25 ó L ≤ 1.000 25 <P ≤100 ó 1.000<L ≤ 2.000 P >100 ó L >2.000 OTRAS ÁREAS Alamedas, ciclo rutas, parques, paseos, plazas, plazoletas, vías peatonales, puentes y túneles peatonales. 10 <P ≤ 25 ó L ≤ 1.000 25 <P ≤ 50 ó 1.000 <L ≤ 2.000 P >50 ó L >2.000 ESPECIALES [2*] Zonas históricas de conservación, y otros que por sus características revista de un especial interés para el municipio. P ≤ 25 25<P ≤ 50 P >50 Tabla 610.2 Categorización de los proyectos de Alumbrado Público Notas: P: Cantidad de luminarias [u]. L: Longitud de excavación ductería, red subterránea de alumbrado público[m]. Las clases de iluminación para el sistema vial se describen en el Capítulo 5. Los proyectos menores de veinticinco (25) luminarias de complementación, remodelación o expansión, sobre vías con clase de iluminación M5 u otras áreas no están sujetos a trámite de evaluación de proyectos. [2*] Para Proyectos Especiales, el municipio definirá el número de alternativas a presentar y las condiciones de entrega de las propuestas. Los proyectos de alumbrado público de alto impacto (NIVEL C) deben cumplir completamente con el procedimiento establecido en el presente Capítulo de este Reglamento. La dependencia municipal responsable del servicio de alumbrado público podrá definir que otras categorías de proyectos de alumbrado público, deben seguir el procedimiento establecido en el presente Capítulo. 610.3 DISEÑO Y EVALUACIÓN DEL PROYECTO. En esta etapa se debe proveer la información que sea relevante y útil para el proceso de toma de decisiones, se describe la factibilidad del proyecto a la luz de unos criterios particulares y se plantean las recomendaciones correspondientes.
- 204. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 202 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Las evaluaciones que se deben tener en cuenta son: a) Evaluación técnica del diseño. Con los parámetros fotométricos definidos para el proyecto de alumbrado público, en concordancia con lo establecido en el capítulo V del presente reglamento, se procede a solicitar las propuestas de diseño fotométrico. A cada alternativa se le deberá anexar la propuesta o compromiso de suministro por parte del fabricante o comercializador de luminarias. Los proyectos de alumbrado clasificados como de Nivel C, de acuerdo con la Tabla 610.2, deben evaluarse con por lo menos tres propuestas fotométricas de las que se tenga declaración de compromiso de cumplimiento y suministro en el evento que sea escogida. En caso de que alguno de los proveedores consultados, no se comprometa con la propuesta solicitada, no se deberá considerar en el análisis y se dejara constancia soportada de la convocatoria o invitación realizada. Tal invitación o convocatoria deberá hacerse con una antelación superior a 15 días hábiles a la fecha límite para la recepción de propuestas. El diseñador o quien presente la propuesta fotométrica, deberá hacerlo tanto en forma numérica como gráfica, indicando las grillas de cálculo correspondientes, dando estricto cumplimiento al presente reglamento, por lo cual debe anexar una declaración de cumplimiento de los parámetros fotométricos en su diseño, dentro del formato establecido en el Numeral “Declaración de Cumplimiento del Reglamento Técnico de Instalaciones de Iluminación y Alumbrado Público”. Esta declaración se considera un documento público que es emitida bajo la gravedad de juramento, y quien la expida asume toda la responsabilidad que esto implica. b) Evaluación financiera del proyecto. Con las propuestas que cumplen con los requisitos de diseño fotométrico, requerimientos eléctricos, demás requisitos del presente reglamento, disposiciones ambientales y disposiciones urbanísticas que le apliquen, el diseñador del proyecto de alumbrado público debe hacer la evaluación financiera del proyecto comparando las alternativas y recomendando la que presente el menor costo total en toda la vida útil del proyecto. Para la evaluación financiera del proyecto se deberán utilizar los métodos de “Costo Anual Equivalente”. La evaluación debe cumplir con los siguientes requisitos: ⇒ Los costos no pueden superar los establecidos por la CREG, en la metodología para el cálculo del mayor valor del servicio. ⇒ Realizarse a precios constantes de la fecha de análisis, en pesos colombianos. ⇒ En cada alternativa se deben considerar todos los costos del proyecto ⇒ Las alternativas deben ordenarse de menor a mayor costo anual equivalente. 610.4 DESCRIPCIÓN DEL PROYECTO. El proyecto debe especificar claramente los siguientes aspectos: ⇒ Objeto y alcance ⇒ Descripción del área a iluminar: Vías, plazoletas, alamedas, puentes peatonales, pasos subterráneos en cruce a desnivel, ciclo rutas, parques, etc. ⇒ Clases de iluminación asignada a vías o áreas ⇒ Parámetros fotométricos y eléctricos a cumplir ⇒ Requisitos adicionales para los sistemas de iluminación y especificaciones del equipo a utilizar. ⇒ Tipo de postería y de red eléctrica.
- 205. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 203 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 610.5 MEMORIAS DE CÁLCULO. La memoria de cálculo del proyecto debe contemplar: a) Parámetros fotométricos de diseño ⇒ Para vías: Luminancia promedio, iluminancia promedio, uniformidad general, uniformidad longitudinal, índice de deslumbramiento, relación de alrededores. Para otras áreas (ciclo rutas, andenes, pasos elevados vehiculares, plazoletas, alamedas, puentes peatonales, pasos subterráneos en cruce a desnivel, parques y senderos peatonales de zona dura) se deben especificar niveles de iluminancia y coeficientes de uniformidad de iluminancia, de acuerdo con este Reglamento. ⇒ Documentación fotométrica de los equipos de alumbrado: Matriz de intensidades de las luminarias o proyectores utilizados, elaboradas por los fabricantes y certificadas. ⇒ Los resultados de los cálculos y diseños geométricos, deben presentarse en forma numérica y gráfica, indicando las grillas de cálculo correspondientes. Aunque la especificaciones de diseño se hagan en términos de luminancia, el diseño fotométrico debe entregar también los resultados del proyecto en términos de iluminancia con el fin, de una vez ejecutado el proyecto, poder verificar mediante mediciones en terreno los resultados fotométricos. ⇒ Como resultado del diseño se deben especificar las dimensiones geométricas del diseño y la luminaria o luminarias usadas en el diseño. Puntualmente los resultados deben indicar la altura de montaje, interdistancia, inclinación, avance de la luminaria y posición de la bombilla, así como la referencia de la luminaria, y demás especificaciones de la bombilla, conjunto óptico y conjunto eléctrico. ⇒ Dentro de los resultados se debe presentar el valor resultante de la DPEA para el proyecto. b) Parámetros eléctricos y obras civiles asociadas Se deberá atender a lo dispuesto en el Reglamento Técnico de Instalaciones y particularmente: ⇒ Diseño de la red eléctrica, incluyendo los diagramas unifilares de media y baja tensión, los cálculos de carga, cálculos de regulación, de cortocircuito, y las obras civiles asociadas, dimensionamiento de conductores y ductos cuando se requiera, coordinación de protecciones. ⇒ Cantidad de obras de la red eléctrica. 610.6 PLANOS Y DIBUJOS. Todos los planos se deben realizar en software gráfico que incluya la georreferenciación del proyecto y deben contener: a) Convenciones y formatos utilizados, según las disposiciones municipales o del operador de red. b) Plano resumen: Debe ser georreferenciado e incluir el perfil de la vía de acuerdo con lo definido en el POT vigente, y una planta típica del proyecto, así como el diagrama unifilar y las cantidades de obra. La misma información debe incluirse para otras aéreas como puentes peatonales, pasos subterráneos, parques, alamedas y plazoletas. c) Plano de localización de los postes, luminarias, cajas de inspección y ducterías, tanto de las redes nuevas como las existentes en media y baja tensión, indicando calibre de los conductores, tipo de luminaria, fuente luminosa, postes y si la iluminación existente se reutiliza, se reubica, se sustituye o se retira e incluyéndolas, según el caso, en el diseño fotométrico. d) Los criterios usados para adelantar los diseños fotométricos de acuerdo con el Capítulo 5 del presente Reglamento. Cuando existan líneas de media tensión o de alta tensión, se debe realizar el levantamiento e incluirla en los planos, con el fin de determinar con el Operador de Red (OR) las afectaciones. En el caso de redes
- 206. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 204 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público subterráneas, se debe señalar la cantidad y diámetros de los ductos. Igualmente se deben levantar los datos de arborización, mobiliario urbano, edificaciones, etc. 610.7 EVALUACIÓN DE COSTOS. La evaluación del proyecto en sus diferentes alternativas, se debe hacer no solamente sobre la inversión inicial, sino también sobre los costos de operación, mantenimiento y reposición de elementos cuya vida útil sea menor a 30 años, a precios constantes de la fecha de presentación del proyecto. El valor de los diferentes componentes del proyecto, se toma de los del mercado o de la cartilla de costos establecida por el municipio o ente responsable del servicio de alumbrado público, en los casos que sea utilizada esta herramienta, los cuales no podrán ser mayores a los resultantes de aplicar la metodología para determinación del costo máximo expedida por la CREG; la cual deberán aplicar los municipios o distritos para remunerar el servicio. Para efectos de comparación de alternativas de diseño del proyecto se deben diligenciar los formatos de la tabla 610.7.3 b El análisis de costos deberá considerar los siguientes costos: 610.7.1 COSTOS DE INVERSIÓN. Los costos iniciales de la infraestructura nueva, así como los de proyectos de normalización, y de reposición a nuevo deben incluir no solamente los costos de suministro de los elementos básicos de la infraestructura, tales como las luminarias especificadas a utilizar en el proyecto, los postes y mástiles, las cámaras, las canalizaciones, la red eléctrica correspondiente, sino también los siguientes costos: ⇒ Costo de suministro en sitio del elemento ⇒ Costo de la obra civil ⇒ Costo del montaje ⇒ Costo de la administración de la obra. ⇒ Costo de inspección ⇒ Costo de interventoría ⇒ Costos financieros. También deben considerarse los activos no eléctricos del sistema de alumbrado público indispensables para la prestación del servicio, tales como oficinas, bodegas, vehículos, parqueaderos, cuyo valor máximo será reglamentado por la CREG. Finalmente el análisis debe incluir las actividades necesarias para el retiro o aprovechamiento de la infraestructura de alumbrado existente. Parágrafo. Los productos utilizados en las propuestas de alumbrado deben cumplir el presente reglamento y demostrarlo mediante el certificado de producto expedido por organismo de certificación acreditado. 610.7.2 COSTOS DE ADMINISTRACIÓN, OPERACIÓN Y MANTENIMIENTO. El costo de administración, operación y mantenimiento –AOM- corresponden a un porcentaje de los activos eléctricos y no eléctricos. El valor del porcentaje será definido por la CREG en desarrollo de lo dispuesto en el Decreto 2424 de 2006. Estos costos deben ser consistentes con el esquema de mantenimiento y la curva de factor de mantenimiento definida para el proyecto de acuerdo con el presente Reglamento.
- 207. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 205 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Para efectos de comparación y selección de alternativas, en el diseño se debe incluir el valor de la energía requerida para la prestación del servicio en cada alternativa, dado que el consumo dependerá de las luminarias escogidas, las cuales se correlacionan con la potencia de la fuente, la interdistancia y la altura de montaje. 610.7.3 COSTO ANUAL EQUIVALENTE. Se debe considerar un período de evaluación de 30 años teniendo en cuenta la vida útil de los diferentes componentes del proyecto y un valor de salvamento de cero pesos. Para el efecto se establecen como valores mínimos de vida útil los de la Tabla 610.7.3 a. así: EQUIPOS VIDA UTIL (años) EQUIPOS VIDA UTIL (años) Transformadores 20 Postes de concreto 30 Redes eléctricas (conductores, herrajes y aisladores) 30 Cajas de inspección, ducterías y demás obras civiles asociadas 30 Bombillas de sodio 3.5 Luminarias En zonas con alta contaminación En Zonas normales 7.5 15 Tabla 610.7.3 a Vidas útiles mínimas de los componentes de la infraestructura de alumbrado público para la evaluación de costos ⇒ Costos Iniciales (CI.) de infraestructura (luminarias o proyectores, transformadores, conductores, postes, materiales, etc.), transporte y mano de obra. Estos costos son presentes. ⇒ Costos Anuales de Operación (CAO), los cuales están compuestos por el mantenimiento de la infraestructura y el consumo de energía eléctrica del sistema de alumbrado. Estos costos son anualizados y deben traer a valor presente, con la siguiente fórmula: VP(CAO)= ( ) ( ) ⎟ ⎟ ⎠ ⎞ ⎜ ⎜ ⎝ ⎛ + −+ n n ii i CAO 1 11 * ⇒ En la fórmula anterior, i corresponde a la tasa de descuento (TD), la cual se establece en el 16,06% (o la que aplique la CREG para la red domiciliaria) ⇒ n corresponde al número de año de análisis, que en este caso es de 30 años El valor presente total del proyecto (PT) se obtiene aplicando la siguiente fórmula: VPN= PT = CI + VP(CAO)- VP(VS) VS es el valor de Salvamento al final de la vida, es decir, el valor de la vida útil remanente del sistema de iluminación. En el caso de la evaluación de proyectos de alumbrado y con el fin de simplificar el procedimiento sin afectar el resultado, se considera nulo el valor de salvamento; luego PT = CI + VP(CAO) El Valor Total (PT) se multiplica por el factor de anualidad para obtener el Costo Anual Uniforme Equivalente (CAUE) del proyecto. CAUE= CAO - VP(VS) + CI/(1+i)n Costo Anual Uniforme Equivalente (CAUE) del proyecto = valor presente total del proyecto (PT) por el factor de anualidad.
- 208. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 206 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Nombre del Proyecto: ___________________________________________ Fecha: ____________ Propuesta Nº ___________ COSTOS INICIALES DE CADA PROPUESTA caracterí sticas COSTOS DE INVERSIÓN ANUALIZADOSDescripción Cantidad Costo unitario Costo Total Vida útil (años) Año 1 Año 2 - - - Año 25 SUM ST ACT (**) 50 W 70 W 100 W 150 W 250W 400W Bombillas 600W Costo bombillería Sub total 50 W 70 W 100 W 150 W 250W 400W Luminarias (incluye fotocontrol y brazo) 600W Costo luminarias Sub total 9 m 10 m 12 m 14 m Postes (metálicos o de concreto) 16 m Costo postería Sub total Nº 2 AWGCables de aluminio THW Nº 4 AWG Costo cables de BT Sub total 1Φ3” zona verde 1Φ3” zona dura 2Φ3” cruce de calzada Canalización Cajas de inspección Costo canalización Sub total ---- kVA ---- kVA ---- kVA Transformador ---- kVA Total costos Iniciales Sumatoria de los costos anualizados de inversión Tabla 610.7.3 b. Análisis de Costos iniciales de cada propuesta (**) SUM ST ACT = Sumatoria subtotales actualizados
- 209. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 207 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público COSTOS ANUALES DE OPERACIÓN Y MANTENIMIENTO DE CADA PROPUESTA Descripción caracter ísticas Costo unitario IPP proye ctado Año 1 Año 2 - - - Año 25 Sumatoria subtotales anualizados 70 W 150 W 250W 400W Cambio de Bombillas 600W Subtotal cambio bombillería 70 W 150 W 250W 400W Limpieza conjunto óptico de la Luminarias 600W Subtotal limpieza 70 W 150 W 250W 400W Cambio de conjunto eléctrico 600W Subtotal cambio 10 m 12 m 14 m Reposición de postes 16 m Subtotal cambio postes 70 W 150 W 250W 400W Costo consumo anual de energía 600W Subtotal consumo de energía Sumatoria costos anualizados de operación y mantenimiento Tabla 610.7. 3. b. Análisis de costos anuales de operación y mantenimiento IPP = Índice de precios al productor OFERENTES Costos iniciales (ci) (a) Costos anuales de operación y mantenimiento totales (caso) (b) VPN de los costos anuales de operación y mantenimiento totales (caso) (c) Valor presente total del proyecto (pt) (a+c) Costo anual equivalente en el. periodo de 25 años Propuesta 1 Propuesta 2 Propuesta 3 Tabla 610.7.3 c. Resumen del análisis para la evaluación económica 610.4 EVALUACIÓN AMBIENTAL. En caso de que aplique el impacto ambiental de la iluminación, deberán hacerse los estudios requeridos conforme a los requerimientos de la autoridad Ambiental.
- 210. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 208 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público CAPÍTULO 7 INTERVENTORÍA DEL SERVICIO DE ALUMBRADO PÚBLICO SECCIÓN 700 INTERVENTORÍA DE LOS CONTRATOS DE SERVICIO DE ALUMBRADO PÚBLICO. Atendiendo lo establecido en el Decreto 2424 de 2006, el presente capitulo establece los requisitos que debe cumplir la interventoría de los contratos de alumbrado público. 700.1 REQUISITOS GENERALES. a. Todo municipio deberá contratar con una interventoría para el servicio de alumbrado público con alcance técnico, operativo y administrativo, siguiendo las disposiciones del presente Reglamento Técnico y las de Ley para su selección. b. Con el fin de optimizar los recursos municipales, se podrá realizar un contrato de interventoría para atender varios municipios de una misma región, y sus costos deberán ser distribuidos proporcionalmente a la cantidad de puntos luminosos que tenga la infraestructura de alumbrado público de cada municipio asociado. c. El objeto contractual deberá ejecutarse de conformidad con las finalidades y los principios de economía, transparencia y responsabilidad, consagrados en la Ley de Contratación Pública y los postulados de la función administrativa consagrados en el Artículo 209 de la Constitución Política, d. El contrato de interventoría del servicio de alumbrado público debe contemplar indicadores de gestión, incluyendo indicadores de seguimiento sobre el cumplimiento de los indicadores de gestión y calidad establecidos para el Operador del servicio de alumbrado público 700.2 OBLIGACIONES DE LA INTERVENTORÍA DE ALUMBRADO PÚBLICO. Sin perjuicio de las disposiciones aplicadas a los contratos de interventoría y las que el municipio estime necesarias para el cumplimiento del objeto del contrato de interventoría; las obligaciones de la interventoría del servicio de alumbrado público, en cumplimiento del presente reglamento serán las siguientes: 1. Supervisar la actualización del Sistema de Información Georeferenciado de la infraestructura del servicio de alumbrado público del municipio. Esta obligación implica el acopio de información en las dependencias del Operador del servicio de alumbrado público, para determinar las modificaciones que se realicen en la infraestructura de alumbrado público tales como: ⇒ Adición de puntos luminosos por expansiones. ⇒ Sustitución de luminarias por efecto de la modernización o cambio de luminarias de tecnología de mercurio a sodio. ⇒ Disminución o retiro de luminarias por intervenciones del espacio público. ⇒ Sustitución de materiales y/o equipos sin afectar cantidad de infraestructura. ⇒ Aumento o disminución de potencia de los puntos luminosos. La interventoría debe verificar en terreno la anterior información y contrastarla con los registros de la base de datos, así como la infraestructura asociada, las quejas y reclamos presentados por los usuarios. Esto con el fin de verificar el alcance y efectividad los programas tanto puntuales como periódicos de mantenimiento propuestos por el operador. 2. Auditar la calidad de la información incluida en la base de datos, de acuerdo con la norma NTC ISO 2859 parte 1, “Planes de muestreo determinado por el nivel aceptable de calidad (NAC o AQL) para inspección lote a lote”, y verificar que se realice la correspondiente actualización de la base de datos.
- 211. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 209 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Para todos los procesos de modernización, expansión, cambio de infraestructura, retiro o cambio de luminarias, inclusión de infraestructura nueva, reubicación de luminarias o de infraestructura y en general de todo proceso que afecte el inventario georeferenciado, 3. Monitorear el estado de la infraestructura de alumbrado mediante inspecciones en jornadas diurnas y nocturnas, garantizando el cubrimiento del 100% del área municipio mensualmente. Reportar al Operador las deficiencias encontradas (luminaria con bombilla apagada, agotada, intermitente y problemas generales en la construcción o instalación de la infraestructura tales como cajas de inspección destapadas y/o destruidas, postes desplomados o en mal estado, redes eléctricas instaladas inadecuadamente, puestas a tierra faltantes, deterioro o vandalismo en luminarias, requerimientos de reinstalación de luminarias por hurto, falta de mantenimiento o seguridad de transformadores de alumbrado público y de su infraestructura asociada, poda de los árboles que interfieran en la prestación del servicio de alumbrado público, etc.) así como la ubicación de las mismas, detectadas durante cada revisión, para que operador proceda a su arreglo. Dentro de la supervisión del estado general de la red de alumbrado público se incluye el verificar la realización de programas de mantenimiento que incluyan la limpieza del conjunto óptico de las luminarias, y efectuar los requerimientos pertinentes. 4. Revisar los reportes de quejas y reclamos por alumbrado público, y verificar el cumplimiento de los trabajos solicitados. Las subactividades a desarrollar para esta obligación son: ⇒ Revisar la disponibilidad de la base de datos y su actualización. ⇒ Recibir los reportes que se encuentren registrados en las bases de datos de las quejas y reclamos generadas por la comunidad y los informes del Operador sobre las acciones adelantadas, con el fin de verificarlas. Para los efectos se realizará con un plan de muestreo simple normal con un nivel II de inspección, conforme a lo establecido en la Norma NTC ISO 2859 parte 1 “Planes de muestreo determinado por el nivel aceptable de calidad (NAC o AQL) para inspección lote a lote”. ⇒ Verificación en terreno de las causas de los reclamos no atendidos, con el fin de establecer si éstas son imputables al Operador del sistema de alumbrado público, o no. ⇒ Elaborar los análisis y las estadísticas correspondientes a tiempos de respuesta, índices e indicadores del servicio, porcentajes de cumplimiento, tipos de solicitudes, etc. ⇒ Avalar, previa revisión, los informes preparados por el operador, en el que se indique el número de reclamos recibidos, así como las estadísticas correspondientes al cumplimiento de la atención a tales reclamos, lo que se hará para todo el Municipio. 5. Hacer seguimiento a la correspondencia que surja entre la comunidad, las entidades municipales, los organismos de control, el Operador del servicio de alumbrado público, relacionadas con quejas, reclamos y solicitudes de expansión con el objeto de apoyar el municipio en la atención de la preparación de las respuestas. Para ello, realizará visitas a terreno y efectuará la compilación de la información que sea necesaria. A su vez, suministrará al responsable del servicio de alumbrado público en el Municipio la información requerida para que ésta dé repuesta directamente. Esta actividad debe ser llevada a cabo mediante la implementación de aplicativos de software u otros de control administrativo que permitan hacer el seguimiento de la correspondencia y demás documentos relacionados con la interventoría. 6. Apoyar al alcalde o a quien él delegue, en la evaluación de los requerimientos de expansiones del alumbrado público, en la revisión de los diseños de alumbrado público de tales expansiones. En tal sentido deberá llevar las estadísticas de las expansiones programadas, de las ejecutadas, de materiales y equipos utilizados y supervisar la actualización de la base de datos del inventario. 7. Inspeccionar las obras de expansión, repotenciación y remodelación de puntos del sistema de alumbrado público, y verificar su total sujeción al diseño aprobado, al cumplimiento de los requisitos establecidos en el presente Reglamento Técnico, así como a las normas constructivas y de
- 212. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 210 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público urbanismo adoptadas por el Municipio. Debe comprobarse en estas inspecciones, entre otros requisitos, la altura de montaje, reglaje e inclinación de luminarias, longitud de soporte (brazo), avance de las luminarias, interdistancias, requisitos fotométricos iniciales y mantenidos durante la operación de la instalación; así como las especificaciones técnicas a cumplir en la obra civil y red eléctrica asociadas a la infraestructura de alumbrado público. 8. Llevar el control sobre las expansiones programadas en cuanto a ejecución y su relación con los materiales y equipos utilizados. En el mismo sentido deberá supervisar la actualización de la base de datos del inventario. 9. Verificar la aplicación del Reglamento Técnico de Iluminación y Alumbrado Público –RETILAP, en las etapas de asignación de requisitos fotométricos a vías y demás espacios públicos, aprobación de diseños, especificación de equipos, construcción y mantenimiento de los proyectos de alumbrado público, así como de las disposiciones contempladas en el Reglamento Técnico de Instalaciones Eléctricas (RETIE). 10.Identificar los sectores que presenten deficiencias en el alumbrado público, mediante la realización de la medición de iluminancia o luminancia, según se aplique o sea conveniente. Para la verificación de los niveles de iluminación (iluminancia) o luminancia de proyectos nuevos y del alumbrado existente, usando equipos de medida con certificado de calibración o verificación vigente. Como resultado de las mediciones la interventoría debe informar, al responsable del servicio de alumbrado público del Municipio, sobre los posibles motivos que originan la deficiencia encontrada y someterá a su consideración la solución a ella soportando técnicamente su recomendación. 11.Apoyar al responsable del servicio de alumbrado público en el Municipio en el trabajo conjunto de revisión de diseños de alumbrado público, lo que hará de acuerdo con lo establecido en el presente Reglamento. 12.Verificar el correcto funcionamiento del sistema de consulta en la Web cuando aplique y la actualización permanente de su información. Será responsabilidad de la Interventoría adecuar sus sistemas de transferencias de datos, información, indicadores y en general, de informes de acuerdo con los formatos y la periodicidad que el Municipio defina para tal efecto. 13.Analizar el informe de indicadores de calidad del servicio de energía, DES y FES, que el Operador de Red entregue a la Superintendencia de Servicios Públicos, con el fin de establecer el monto de la energía a descontar o compensar por calidad del servicio; así como la energía descontable por no haber sido suministrada a causa de interrupciones programadas o no programadas en los circuitos que no cuentan con contadores o equipos de medida, imputables al Operador de Red. 14.Verificar para el caso de parques y conjuntos o unidades inmobiliarias con cerramiento, el tipo de cesión que tienen tales áreas con el fin de definir si la infraestructura instalada corresponde al servicio de alumbrado público. Para el caso, verificará la información recibida del operador del servicio de alumbrado público sobre tales áreas, así como de las autoridades de planeación municipal. Una vez depurada la información, la interventoría debe notificar a las autoridades municipales acerca de los resultados obtenidos. En la realización de esta función la interventoría deberá consultar entre otros, licencias de construcción, planos de urbanismo, inventarios levantados por el operador del sistema de alumbrado público y por el operador de la red, así como inspección a los sitios en definición. 15.Verificar el cumplimiento de la normatividad municipal, regional y nacional vigente en materia ambiental; respecto del manejo y disposición de equipos y materiales retirados del sistema de alumbrado público por parte del operador. 16.Verificar el cumplimiento de los requisitos del Código Nacional de Tránsito y de las disposiciones de tránsito municipal vigentes, así como el cumplimiento de las normas de seguridad industrial y salud ocupacional por parte de los grupos de trabajo del operador de alumbrado público, en especial sobre la adecuada señalización vial de los sitios de trabajo, identificación de vehículos y protección del personal. 17.Apoyar en el análisis, revisión, evaluación y valoración del costo del servicio de alumbrado público con base en la facturación que emita el Operador del servicio de alumbrado público por concepto del servicio le presta al Municipio.
- 213. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 211 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 18.Cumplir con los indicadores de gestión y seguimiento que se le establezcan contractualmente, e incluirlos en informes mensuales y en el informe final. 19.Elaborar y presentar los informes mensuales sobre la ejecución de las obligaciones. En los informes, someterá a consideración sus observaciones, conclusiones, recomendaciones, correctivos y demás información que considere pertinente para el buen desempeño en la prestación del servicio, las que deberán estar debidamente soportadas. Los informes deben estar complementados con gráficas, cuadros, estadísticas, fotografías, tablas, etc., que permitan su correcta comprensión. 20.Para legalizar la terminación del contrato de Interventoría, se deberá entregar al Municipio los datos, archivos recopilados durante la ejecución del mismo, debidamente foliados y almacenados, conforme a las disposiciones de manejo de archivos del municipio, así como los programas fuente que se hayan desarrollado o implementado para cumplir con sus obligaciones. Debe entregar manuales de Usuario y Técnicos relacionados con el software y mantenimiento que se le debe dar a dichos aplicativos. Dos meses antes de terminar el contrato, debe suministrar al municipio las especificaciones del software y hardware utilizado, diseños de bases de datos, y toda la información relacionada.
- 214. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 212 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público CAPÍTULO 8 VIGILANCIA, CONTROL, DEMOSTRACIÓN DE LA CONFORMIDAD Y REGIMENES SANCIONATORIOS. SECCIÓN 810 ENTIDADES DE VIGILANCIA. 810.1 SISTEMAS DE ALUMBRADO PÚBLICO. De conformidad con la Ley 97 de 1913 y 84 de 1915, la prestación del alumbrado público es responsabilidad del municipio y conforme al Decreto 2424 de 2006, para efectos de la prestación del servicio de alumbrado público se ejercerán las funciones de control, inspección y vigilancia, teniendo en cuenta las siguientes instancias: 1. Control Fiscal. La Contraloría General de la República, de conformidad con la normatividad constitucional y legal vigente, ejercerá control fiscal permanente sobre los municipios o distritos, en cuanto a la relación contractual con los prestadores del servicio y con los interventores. 2. Control a las Empresas de Servicios Públicos Domiciliarios. La Superintendencia de Servicios Públicos Domiciliarios (SSPD), ejercerá el control y vigilancia sobre las personas prestadoras de Servicios Públicos en los términos establecidos en el artículo 79 de la Ley 142 de 1994. 10 3. Control Técnico. Las interventorías de los contratos de prestación de servicio de alumbrado público además de las obligaciones contenidas en el Estatuto General de Contratación de la Administración Pública, ejercerán un control técnico con sujeción a la normatividad que expida para esos fines el Ministerio de Minas y Energía. 4. Control Social. Para efectos de ejercer el control social establecido en el artículo 62 de la Ley 142 de 1994 los contribuyentes y usuarios del servicio de alumbrado público podrán solicitar información a los prestadores del mismo, a la Contraloría General de la República y a la interventoría. Los municipios o distritos definirán la instancia de control ante la cual se interpongan y tramiten las peticiones, quejas y reclamos de los contribuyentes y usuarios por la prestación del servicio de alumbrado público. 5. Control Aduanero. La Dirección de Impuestos y Aduana Nacional - DIAN, ejercerá los controles sobre el ingreso de productos objeto del presente reglamento conforme a las disposiciones legales que le facultan para su ejercicio. 810.2 PRODUCTOS DE ILUMINACIÓN Y SISTEMAS DE ILUMINACIÓN DISTINTOS AL ALUMBRADO PÚBLICO. De conformidad con lo dispuesto en los Decretos 2153 de 1992 y 2269 de 1993, 3144 de 2008 y demás normas aplicables, a la Superintendencia de Industria y Comercio –SIC- le corresponde entre otras funciones, velar por el cumplimiento de las disposiciones sobre protección al consumidor, realizar las actividades de verificación de cumplimiento de Reglamentos Técnicos sometidos a su control. Los sistemas de iluminación distintos al alumbrado público, los productos utilizados en sus instalaciones tienen directa relación con el consumidor, por lo cual corresponderá a la SIC controlar y vigilar el cumplimiento del presente reglamento excepto lo referente al servicio de alumbrado público. 10 Aplica solo a las empresas que siendo prestadoras de servicios públicos , el municipio haya contratado con ellas la prestación del servicio de alumbrado público y tal control debe entenderse referido al servicio público de energía eléctrica o de las actividades complementarias del mismo, mas no a la prestación del servicio de alumbrado público.|
- 215. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 213 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Los fabricantes, importadores o comercializadores de los productos objeto del presente reglamento, deberán cumplir las disposiciones sobre protección al consumidor y en especial lo establecido en el Decreto 3144 de 2008, sobre cumplimiento de reglamentos técnicos. Los fabricantes e importadores de bienes y prestadores de servicios sujetos al cumplimiento de reglamentos técnicos cuyo control corresponde a la Superintendencia de Industria y Comercio, deben estar inscritos en el registro obligatorio de dicha entidad, a que hace referencia el capítulo primero del título cuarto de la Circular Única de la SIC. 810.3 ORGANISMOS ACREDITADOS. Según el Decreto 4738 de 2008 Corresponde al Organismo Nacional de Acreditación de Colombia – ONAC-, acreditar y supervisar a los organismos de certificación, inspección, laboratorios de pruebas y ensayos y calibración de equipos, igualmente es el ente encargado de vigilar el cumplimiento de las disposiciones de la acreditación, sin perjuicio de las competencias de vigilancia y control que corresponden a la SIC en la vigilancia y control del reglamento. Los organismos que aspiren a desarrollar actividades de inspección con fines de certificación de instalaciones, productos, laboratorios de pruebas y laboratorios de calibración de equipos, de iluminación y/o alumbrado público de que trata el presente Reglamento deben acreditarse ante el ONAC. 810.4 PERSONAS NATURALES QUE ACTÚAN EN LAS INSTALACIONES DE ILUMINACIÓN Y/O ALUMBRADO PÚBLICO. La vigilancia del ejercicio profesional de las personas naturales que intervienen en las instalaciones de iluminación y/o alumbrado público, en cualquiera de sus etapas( diseño, construcción, supervisión, interventoría e inspección, operación y mantenimiento) corresponde a los Consejos Profesionales correspondientes, de conformidad con las leyes que reglamenten el ejercicio de las profesiones que tengan la competencia tanto legal como técnica para ejecutar tales actividades en proyectos de iluminación o de alumbrado público. SECCIÓN 820. EVALUACIÓN DE LA CONFORMIDAD. El esquema de demostración de la conformidad con el presente reglamento, tanto para productos como para las instalaciones de iluminación y alumbrado público, estará basado en el Subsistema Nacional de la Calidad. 820.1 ACREDITACIÓN. Los organismos de certificación, inspección, los laboratorios de pruebas y ensayos y la calibración de equipos de medida para productos e instalaciones de iluminación y alumbrado público de que trata el presente Reglamento, deben atender los lineamientos del Decreto 4738 de 2008 y cumplir las normas que sobre la materia haya expedido o expida el Organismo Nacional de Acreditación de Colombia ONAC y demás autoridades o entidades competentes legalmente reconocidas para estos propósitos y demás normatividad aplicable sobre la materia. Los organismos acreditados sólo podrán hacer referencia a esta condición para las certificaciones, inspecciones, ensayos o mediciones para las cuales hayan sido acreditados, de conformidad con el acto administrativo que les concede tal condición. La certificación de conformidad de las instalaciones de iluminación y/o alumbrado público con este Reglamento que requieran certificación plena deberán tener un dictamen de inspección expedido por un organismo acreditado por ONAC o la SIC, que valide la declaración de conformidad suscrita por el responsable de la construcción del sistema de iluminación o alumbrado público.
- 216. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 214 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Los Organismos de inspección acreditados para instalaciones de iluminación y/o alumbrado público, deberán ser Tipo A. 820.2 LABORATORIOS DE PRUEBAS Y ENSAYOS. Atendiendo a lo dispuesto en la Resolución 6050 de 1.999 de la SIC y demás normas que la aclaren, complementen o modifiquen, cuando los ensayos requeridos para la expedición de los certificados de conformidad se efectúen en Colombia, deben ser realizados en laboratorios acreditados por la entidad legalmente autorizada. En caso de no existir laboratorio acreditado para la realización de estos ensayos, las pruebas se podrán efectuar en laboratorios evaluados previamente por los organismos de certificación; siempre que estos garanticen el cumplimiento de principios de neutralidad independencia e imparcialidad. Dicho laboratorio deberá iniciar su proceso de acreditación dentro del año siguiente a la prestación del primer servicio bajo ésta condición. Si vencido el plazo de dos años contados a partir del primer servicio prestado en este supuesto, este laboratorio no ha gestionado su acreditación respectiva, el Organismo de Certificación no podrá seguir utilizando sus servicios. Imposibilidad Técnica para la realización de pruebas. El laboratorio acreditado por la Entidad de Acreditación deberá informar por escrito, dentro de los 10 días hábiles siguientes al momento de la solicitud, al organismo de certificación acreditado, que la presentó, que no le es posible atender determinada solicitud para la realización de ensayos. Tal laboratorio deberá incluir en la comunicación la fecha dentro de la cual tendrá disponibilidad técnica para la realización de dichos ensayos, toda vez que es responsable ante sus clientes y ante el Estado por la ejecución técnica y oportuna de éstos. En el evento en que existan otros laboratorios acreditados para atender la solicitud, el organismo de certificación acreditado deberá apoyarse en dichos laboratorios acreditados si estos pueden responder a la solicitud más prontamente de lo señalado por el primer laboratorio en su comunicación. En el evento en que no existan otros laboratorios y demostrada la imposibilidad técnica para que algún laboratorio acreditado en Colombia realice oportunamente los ensayos técnicos contemplados en el presente Reglamento, el organismo de certificación acreditado deberá emitir una constancia por escrito al solicitante, explicando las causas de dicho impedimento y podrá hacer uso de pruebas realizadas por laboratorios acreditados del exterior que pertenezcan a ILAF. 820.3 CERTIFICACIÓN DE PRODUCTOS. Previamente a su comercialización, los fabricantes, importadores o comercializadores de los productos sometidos a este Reglamento Técnico, deben demostrar su cumplimiento a través de un Certificado de Conformidad de acuerdo con los procedimientos establecidos en los Decretos 2269 de 1993 Decreto 3144 de agosto 22 de 2008 y demás normas que lo modifiquen o sustituyan, establecidos o que establezca la autoridad competente para la conformidad de productos incluidos en el alcance de Reglamentos Técnicos. Los productos objeto del presente reglamento, deberán demostrar la conformidad mediante un certificado de producto expedido por un organismo de certificación acreditado para el presente reglamento o mediante los procedimientos establecidos o que establezca la autoridad competente para probar la conformidad de productos con los reglamentos técnicos. Los productos de que trata el presente Reglamento deben cumplir los requisitos aquí establecidos y demostrarlo a través del certificado de conformidad de que trata esta sección. Los productos que por su condición particular, en el presente Reglamento se les exige certificado de conformidad con una norma técnica internacional, de reconocimiento internacional o NTC que le aplique,
- 217. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 215 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público la conformidad con el RETILAP se dará con el certificado bajo esa norma. El certificador de productos para determinar la conformidad tendrá en cuenta el tipo de aplicación del producto, para no inducir a error al usuario señalará en el certificado el uso permitido o los usos no permitidos. En la vigencia del presente reglamento las lámparas y portalámparas objeto de RETIE y RETILAP, certificadas bajo RETIE por un organismo de certificación, podrán utilizar este certificado para demostrar conformidad con RETILAP, mientras el certificado este vigente. Las luminarias usadas en instalaciones especiales, deberán ser certificadas bajo RETIE con los criterios de seguridad expuestos en la NTC 2050. El organismo certificador deberá en su proceso de certificación aplicar los lineamientos establecidos en Subsistema Nacional de la Calidad, la certificación se hará por familias de producto, buscando que en el proceso de certificación se seleccionen muestras que sean representativas de cada familia a certificar. Las diferentes pruebas que requiere el producto se podrán realizar a las muestras representativas de cada familia de productos a certificar y en las auditorías de seguimiento de la certificación se debe hacer la verificación de otros productos de la familia. El organismo de certificación será el responsable de la toma de las muestras a ensayar para la demostración de la conformidad con el presente reglamento, para lo cual podrá realizar convenios con entes tales como organismos de certificación del país de origen del producto, que garantice total independencia, imparcialidad y seguridad en la selección , transporte y manejo de las muestras Sólo requieren de certificación de la conformidad con el RETILAP, aquellos productos con requisitos establecidos en el presente Reglamento que estén destinados a las instalaciones de iluminación y alumbrado público. Productos que aún teniendo la misma partida arancelaria pero que no sean objeto del RETILAP, o se importen o fabriquen con destino exclusivo a instalaciones excluidas de este reglamento, no requieren de certificación de conformidad con el RETILAP. Para hacer uso de esa exclusión, el importador o fabricante deberá hacer explicito la destinación del producto, aspecto que podrán verificar en cualquier momento los organismos de vigilancia y control. Para aquellos productos que se les permita la declaración de proveedor como mecanismo para demostrar la Conformidad con RETILAP, el proveedor deberá cumplir lo establecido en la norma NTC ISO IEC 17050 partes 1 y 2. La citada declaración debe manifestar el cumplimiento de una norma internacional, de reconocimiento internacional o NTC aplicable al producto para el uso que se le pretende dar y en general atender todos los lineamientos que sobre declaración del proveedor o certificación de primera parte establezca la autoridad competente. El proveedor debe suministrar la información que respalda la declaración de conformidad de su producto y el organismo de inspección debe verificar esta información en el proceso de inspección de la instalación. Para efectos de la certificación de producto, los Organismos de certificación acreditados por ONAC o por la SIC podrán aceptar certificados expedidos en el exterior siempre y cuando el organismo de certificación tenga acuerdo de reconocimiento con el organismo que expidió el certificado, previa evaluación de la equivalencia de la norma bajo la cual esté certificado el producto. El concepto de equivalencia no es un certificado de producto, el certificado de producto expedido en el país de origen debe identificar plenamente la vigencia, referencia del producto objeto del certificado y para su validez en Colombia debe ser homologado por la SIC o por la entidad o mecanismo que la autoridad competente establezca. Los certificados así expedidos serán validos siempre y cuando se encuentren vigentes y hayan sido homologados por la Superintendencia de Industria y Comercio de conformidad con lo establecido en la Circular Única expedida por esta entidad. En estas condiciones el certificado de conformidad del
- 218. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 216 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público producto deberá estar acompañado del concepto de equivalencia de la norma con el RETILAP, expedido por el organismo de certificación. El responsable de la importación o comercialización de estos productos, verificará que el producto importado corresponda al producto efectivamente certificado, en todo caso la SIC y demás entes de vigilancia y control, podrá verificar el cumplimiento de los requisitos certificados y sancionar a aquellos que presenten desviaciones. Los diodos o semiconductores emisores de luz (LED o LEP) de menos de 10 W individuales y los arreglos con estas fuentes que no superen los 10W no requieren de certificado de producto. Los diodos o semiconductores emisores de luz (LED o LEP) individuales o en arreglos con estas fuentes de potencia mayores a los 10W utilizados en sistemas de iluminación objeto de este reglamento, las fuentes lumínicas o luminarias decorativas, las lámparas decorativas, de mesa, de pie o móviles de oficina, no requieren demostrar la fotometría y para demostrar la conformidad con el presente reglamento se les aceptara la declaración del proveedor, para lo cual el fabricante o comercializador responsable del ingreso del producto al Colombia, deberá declarar que dicho producto cumplen los requisitos de seguridad para ser incorporados en sistema de iluminación. Las luminarias con arreglos de diodos para aplicaciones distintas a la iluminación decorativa, deberán certificar los documentos fotométricos. 820.3.1 CERTIFICACIÓN DE PRODUCTOS DE USO DIRECTO Y EXCLUSIVO DEL IMPORTADOR. Los certificados de productos para uso directo y exclusivo del importador contemplados en el alcance del presente reglamento, se emiten de acuerdo con la Resolución 6050 de 1999 y sus modificaciones descritas en la Circular Única de la Superintendencia de Industria y Comercio. El usuario solicita por escrito la certificación dando los datos exactos sobre el bien que importa y cuyo control esta a cargo de la Superintendencia de Industria y Comercio. La entidad evalúa, verifica y emite el certificado correspondiente. 820.3.3 REGULACIONES PARA TRÁMITES DE CERTIFICACIÓN Y ACREDITACIÓN. Para efectos del presente Reglamento, se deben cumplir, entre otras, las siguientes disposiciones legales, emitidas por las autoridades Colombianas, en lo que se relaciona con el certificado de conformidad de productos y la acreditación de organismos de inspección, organismos de certificación de productos, laboratorios de pruebas y ensayos, o calibración de equipos: Decreto 2269 de 1.993, por el cual se organiza el Sistema Nacional de Normalización, Certificación y Metrología y las normas que lo adicione o modifiquen; Decreto 300 de 1.995, por el cual se establece el procedimiento para verificar el cumplimiento de las normas técnicas colombianas oficiales obligatorias y los reglamentos técnicos en los productos importados; Decisión 506 de 2.001, de la Comunidad Andina de Naciones, sobre certificados de conformidad de producto; Decisión 562 de 2.003, de la Comunidad Andina de Naciones; Decreto 4738 de 2008, sobre el sistema de acreditación; Decreto 3144 de 2008 sobre certificación y Circular Única de la Superintendencia de Industria y Comercio, que es un solo cuerpo normativo de la SIC. 820.3.4 ROTULADO E INFORMACIÓN OBLIGATORIA DE PRODUCTOS. Los equipos y elementos objeto de este Reglamento, utilizados en las instalaciones de iluminación y alumbrado público, deben estar rotulados con la información establecida en los requisitos de producto del presente Reglamento. En el mismo sentido, la información sobre la cual el reglamento hace la exigencia que sea de público conocimiento, deberá ser demostrada y probada en el proceso de certificación.
- 219. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 217 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 820.4 CERTIFICACIÓN DE CONFORMIDAD DE INSTALACIONES DE ILUMINACIÓN Y ALUMBRADO PÚBLICO. Toda instalación de iluminación o alumbrado público nueva, ampliada o remodelada según lo dispuesto en la Sección 110 “ALCANCE”, debe tener su “Certificado de Conformidad” con el presente Reglamento, el cual según la Decisión 506 de 2.001 de la Comunidad Andina de Naciones, será la declaración del fabricante. Para el caso del presente reglamento el “fabricante” se asimilará a la persona calificada responsable de la construcción de la instalación de iluminación o alumbrado público, quien realizará la declaración de cumplimiento. El certificado de conformidad con el presente reglamento será complementario del certificado de conformidad con el Reglamento Técnico de Instalaciones Eléctricas RETIE. En el mismo proceso de inspección el Organismo de Inspección podrá verificar el cumplimiento de requisitos de ambos reglamentos cuando esté acreditado para hacerlo. Para los sistemas de iluminación que requieran certificación plena, la declaración del constructor deberá estar avalada por una tercera parte, que garantice la idoneidad, la independencia y la imparcialidad. Lo cual de dará mediante un dictamen de inspección expedido por un organismo de inspección acreditado por el Organismo Nacional de Acreditación ONAC. En estas condiciones la certificación plena se dará cuando la instalación cuente con la declaración de la persona calificada responsable de la construcción y el dictamen de conformidad expedido por el organismo de inspección que valide dicha declaración. Como complemento a la certificación con RETIE, la certificación con el presente reglamento es un requisito individual para cada sistema de iluminación o de alumbrado público. 820.4.1 DECLARACIÓN DE CUMPLIMIENTO. Para efectos de la certificación de conformidad con el presente reglamento de instalaciones de iluminación o alumbrado público, la persona calificada responsable de la construcción del sistema de iluminación deberá declarar el cumplimiento del RETILAP, diligenciando el formato “Declaración de Cumplimiento del Reglamento Técnico de Instalaciones de Iluminación y Alumbrado Público”. Esta declaración se considera un documento público que es emitido bajo la gravedad de juramento y que se constituye en documento fundamental del proceso de certificación, quien la suscribe asume la responsabilidad de los efectos de la instalación de iluminación. 820.4.2 INSPECCIÓN CON FINES DE CERTIFICACIÓN DEL SISTEMA DE ILUMINACIÓN. Los sistemas de iluminación que en el presente Anexo se les establezca la obligación de contar con un dictamen de inspección expedido por un organismo de inspección acreditado por el ONAC, como mecanismo de certificación de tercera parte que valide la declaración del proveedor. Se considerarán de certificación plena. En tal sentido la certificación estará constituida por dos documentos, la declaración del constructor del sistema de iluminación y el dictamen de inspección. a) Sistemas de iluminación que requieren dictamen de inspección. Será exigible la certificación plena a las siguientes instalaciones de iluminación o alumbrado público: 1. Instalaciones de alumbrado público categorizadas en los niveles B y C de conformidad con la tabla 610.2 del presente Anexo General. 2. Instalaciones de iluminación donde en una misma área cerrada y cubierta se puedan concentrar simultáneamente más de 50 personas, tales como almacenes, centros comerciales, sitios de
- 220. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 218 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público recreación, espectáculos públicos, centros de salud, hospitales, clínicas, hoteles, auditorios, bibliotecas, estaciones y terminales de transporte, centros de reclusión. 3. Centros de enseñanza, salones de clase y laboratorios. 4. Los sitios de esparcimiento tales como bares, discotecas, casinos donde se puedan concentrar más de 50 personas deben certificar plenamente los sistemas de alumbrado de emergencia, así como las condiciones de seguridad de las instalaciones de iluminación. 5. Edificaciones residenciales o similares objeto de una misma licencia o permiso de construcción donde se puedan concentrar más de 100 personas. En este caso la escogencia de las áreas a inspeccionar se podrá hacer usando las técnicas de muestreo recomendadas en procesos de certificación. La certificación será del conjunto o edificación. 6. Viviendas individuales y comercios de áreas construidas mayores a 500 m2 7. Sistemas de iluminación de fachadas y monumentos y demás sitios de interés público. 8. Industria y oficinas con más de 30 puestos de trabajo o 500 m2 de área iluminada. PARÁGRAFO. En el evento que la declaración de cumplimiento (certificación de primera parte) muestre irregularidades que pongan en riesgo la credibilidad de la certificación se ampliará el tipo de sistemas de iluminación que se le exigirá la certificación plena. b) Requisitos de inspectores. Los inspectores para instalaciones de iluminación y alumbrado público, deberán demostrar experiencia específica en iluminación certificada, certificado de competencia laboral o un mínimo de 120 horas de capacitación y actualización en iluminación y/o alumbrado público realizadas y certificadas por universidades o centros de formación superior legalmente acreditados o reconocidos. La experiencia para inspectores de alumbrado público será de por lo menos de tres años en diseño o construcción de estos tipos de instalaciones, para las demás instalaciones de iluminación la experiencia se podrá reducir a dos años c) Aspectos a tener en cuenta en la inspección. En la inspección con fines de certificación se tendrán en cuenta los siguientes aspectos: 1. Se buscará la trazabilidad de las diferentes etapas de la instalación de iluminación y alumbrado público, para lo cual se debe tener en cuenta lo actuado y documentado por las personas calificadas que participaron en el diseño, construcción e interventoría si la hay; en todos los casos se dejará consignado en el formato de inspección, la identidad y matrícula profesional del responsable de cada etapa. 2. Se verificarán las certificaciones de la conformidad de los productos utilizados en la instalación de iluminación y alumbrado público, que según el RETILAP requieran cumplir tal requisito, con relación a los productos instalados. 3. Para garantizar que la instalación de iluminación y alumbrado público sea segura y apta para el uso previsto, se deberá realizar la inspección visual y ejecutar las pruebas y medidas pertinentes conforme a formatos preestablecidos y los procedimientos dados en la norma ISO 17020. De las medidas que se tomen, se dejarán los registros respectivos. 4. En todos los casos se consignará en los formatos de dictamen y declaración el tipo de instalación de iluminación y alumbrado público, la identidad del propietario, la localización de la instalación, los nombres y matrículas profesionales de las personas calificadas que actuaron en las diferentes etapas de la instalación (diseñador si se requiere, director de la construcción e interventor cuando exista).
- 221. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 219 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público 5. Igualmente se consignará en el formato el nombre y matrícula profesional del inspector y el nombre, dirección y teléfono del organismo acreditado responsable de la inspección. 6. El inspector deberá dejar constancia del alcance y estado real de la instalación de iluminación o alumbrado público al momento de la inspección, con mecanismos tales como registros fotográficos, registros de medidas y planos o esquemas. 7. El dictamen de resultado de la inspección y pruebas de la instalación de iluminación o alumbrado público, deberá determinar el cumplimiento de los requisitos que apliquen, relacionándolos en el formato correspondiente de los establecidos en el presente reglamento. 820.4.3 COMPONENTES DEL DICTAMEN DEL ORGANISMO DE INSPECCIÓN. El dictamen del organismo de inspección debe tener básicamente los siguientes componentes: a) La identificación plena de la instalación y las personas que intervinieron. b) Los aspectos a evaluar con sus resultados y observaciones. c) El resultado final de la conformidad, d) Identificación plena del organismo de inspección y del inspector o inspectores que actuaron en la inspección y el dictamen, así como los documentos que determinan el alcance de la inspección. El dictamen de inspección debe ser firmado tanto por el director técnico o su equivalente que sea calificado y experimentado en la operación del organismo de inspección y tenga la responsabilidad general del dictamen, como por el inspector responsable de la inspección. El propietario o administrador de una instalación de iluminación de una edificación de uso comercial, industrial, oficial o residencial multifamiliar deberá mantener disponible una copia del dictamen de Inspección del proyecto de iluminación, a fin de facilitar su consulta cuando lo requiera el responsable de la prestación del servicio de energía eléctrica o autoridad administrativa, judicial, de policía o de control o vigilancia. En el caso de los proyectos de alumbrado público la dependencia municipal responsable o a quien ella delegue la prestación del servicio de alumbrado público, será la responsable de mantener disponible una copia del dictamen de Inspección de los proyectos de alumbrado público, a fin de facilitar su consulta cuando lo requiera el responsable de la prestación del servicio de energía eléctrica o autoridad administrativa, judicial, de policía o de control o vigilancia. 820.4.4 FORMATOS PARA EL DICTAMEN DE INSPECCIÓN. El dictamen de inspección de las instalaciones objeto de este reglamento deberá registrarse en los formatos establecidos en el presente Anexo General, formato 2 para iluminación interior y formato 3 para alumbrado exterior y público, los cuales tendrán el carácter de documentos de uso oficial. Cada organismo de inspección debe asignarle numeración continua a los formularios de forma tal que facilite su control y cuidará que el documento tenga los elementos de seguridad apropiados para evitar su adulteración o deterioro. Los valores de los parámetros que requieran medición deben plasmarse en el documento del dictamen y podrán ser verificados por la entidad de control y vigilancia, cuando esta lo considere pertinente. 820.4.5 EXCEPCIONES DEL DICTAMEN DE INSPECCIÓN. Se exceptúan de la exigencia del dictamen del organismo de inspección las siguientes instalaciones:
- 222. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 220 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público a) Instalaciones de guarniciones militares o de policía y en general aquellas que demanden reserva por aspectos de Seguridad Nacional; sin embargo, se exigirá una declaración suscrita por el comandante o director de la guarnición o por la persona calificada responsable de la interventoría o supervisión de la construcción de la instalación de iluminación o alumbrado exterior, en la cual conste que se cumplió con el RETILAP. b) Las Instalaciones no contempladas en el presente reglamento y las no contempladas en el numeral 820.4.2 del presente Anexo General. En todo caso, estas instalaciones deberán tener la declaración de cumplimiento suscrita por la persona calificada responsable de la construcción de la instalación de iluminación o de alumbrado público. SECCIÓN 830 RÉGIMEN SANCIONATORIO. Sin perjuicio de la responsabilidad civil o penal a que haya lugar, el incumplimiento de los requisitos establecidos en el presente Reglamento Técnico se sancionará según lo establecido en la Legislación Colombiana vigente, así: a) Las Empresas de Servicios Públicos por el Régimen establecido en la Ley 142 de 1994, demás normas que la modifiquen, aclaren, o sustituyan y demás disposiciones legales aplicables. b) Las personas naturales responsables de los diseños, construcción, interventoría, inspección, de sistemas de iluminación o alumbrado público, por las leyes que reglamentan el ejercicio de las profesiones relacionadas con iluminación y demás disposiciones legales aplicables. c) Los productores, comercializadores, proveedores e importadores, por los decretos 3466 de 1982, 3144 de 2008, la Ley 446 de 1998 y demás disposiciones legales aplicables. Los constructores de sistemas de iluminación o alumbrado público se entenderán como productores, para los efectos del presente reglamento y en tales condiciones podrán ser sujetos a las sanciones establecidas en el Decreto 3144 de 2008 cuando incumplan el reglamento técnico. d) Los prestadores del servicio público de alumbrado y los interventores de tales contratos por el régimen de contratación pública y régimen disciplinario aplicable a los servidores públicos que realicen actividades en cumplimiento de funciones relacionadas con el servicio de alumbrado público. e) Los Organismos Acreditados por lo dispuesto en los Decretos 2152 de 1992 y 2269 de 1993, 4738 de 2008 y demás disposiciones legales aplicables y las normas que los modifiquen, adicionen o sustituyan
- 223. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 221 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Formatos Formato 1 Declaración de cumplimiento. MINISTERIO DE MINAS Y ENERGÍA. DECLARACIÓN DE CUMPLIMIENTO DEL REGLAMENTO TÉCNICO DE ILUMINACIÓN Y ALUMBRADO PÚBLICO. Yo______________________________________________ mayor de edad y domiciliado en la ___________________ de ______________, identificado con la CC. No. _________________, en mi condición de _______________, portador de la matrícula profesional, No. _______________, expedida por el Consejo Profesional _______________________, declaro bajo la gravedad del juramento, que la instalación de iluminación cuya construcción estuvo a mi cargo, la cual es de propiedad de ____________________________________, CC. No. o NIT ____________, y está ubicada en ________________________ de __________________, cumple con todos y cada uno de los requisitos establecidos en el Reglamento Técnico de Iluminación y Alumbrado Público RETILAP que le aplican, incluyendo los productos utilizados en ella. Así mismo declaro que atendí los lineamientos del diseño (cuando se requiera) efectuado por _____________________________________, del cual anexo constancia de cumplimiento del RETILAP suscrita por ________________________ con Mat. Profesional ____________________ El alcance de la instalación de iluminación se observa en el (los) plano (s) anexo(s) y memorias de cálculo. En constancia se firma en ________________ a los __ días del mes de ___________ de_____ Firma ____________________________________________________ Dirección domicilio___________________________________ Teléfono ____________ Observaciones: (Incluir justificación técnica de desviaciones de requisitos, de norma o del diseño, siempre que la desviación no comprometa la seguridad y/o la salud visual). Relación de documentos anexos: Formato. Declaración de cumplimiento.
- 224. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 222 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Formato 2 Dictamen de inspección iluminación interior. MINISTERIO DE MINAS Y ENERGÍA DICTAMEN DE INSPECCIÓN Y VERIFICACIÓN DE ILUMINACIÓN INTERIOR SEGÚN RETILAP Lugar y fecha Organismo de inspección Dictamen No. Nombre o razón social del propietario de la instalación Nombre del proyecto Dirección de la instalación: Tipo de iluminación Residencial Industrial Comercial Servicio público Servicio privado Ubicación de la instalación: Rural Urbana Aislada del SIN Capacidad instalada (kVA): Tensiones (V) Año Terminación construcción Personas Calificadas responsables de la instalación: Diseño: Mat. Prof. Interventoría (si la hay) Mat. Prof. Construcción. Mat. Prof. ITEM ASPECTO A EVALUAR APLICA CUMPLE NO CUMPLE 1 Memorias de cálculo 2 Estudio y aplicación del Índice de Contribución de Luz Diurna (CLD) 3 Selección de las fuentes luminosas (IRC, vida útil) y compatibilidad con luminarias 4 Información fotométrica de las luminarias utilizadas certificada (Matriz de intensidades, Curvas o Coeficientes de Utilización). 5 Validación de software de diseño 6 Cálculo manual ( alcance, parámetros incluidos y supuestos realizados ) 7 Cumplimiento de los parámetros de diseño establecidos en el RETILAP 8 Iluminancia horizontal promedio (luxes) resultado de diseño 9 Coeficiente de uniformidad de iluminancias resultado de diseño 10 Índice de deslumbramiento unificado (UGR) resultado de diseño 11 Factor de mantenimiento de la instalación de alumbrado 12 Esquema de mantenimiento disponible al operador o propietario 13 Accesibilidad a todos los dispositivos de control de luminarias Coeficiente de uniformidad de iluminancias14 Mediciones fotométricas del sistema de iluminación general Iluminancia horizontal promedio (luxes) Coeficiente de uniformidad de iluminancias15 Mediciones fotométricas en los puestos de trabajo Iluminancia promedio (luxes) 16 Cumplimiento de los valores ofrecidos en el diseño 17 Cumplimiento de Valores de eficiencia energética de la instalación (VEEI) 18 Sistema de alumbrado de emergencia 19 Puesta a tierra de carcasas de luminarias 20 Revisión de certificados de conformidad de productos de iluminación 21 Certificación de instalaciones eléctricas con RETIE Nota: En instalaciones de vivienda y pequeños comercios, los ítems a verificar son:1,2,3,4,5,6,7,8,9,10,11,12,13,14,16,17,19,20. OBSERVACIONES, MODIFICACIONES Y ADVERTENCIAS ESPECIALES (si las hay) e Identificación de anexos. RESULTADO : Aprobada No Aprobada Responsables dictamen: Nombre y firma Responsable Organismo de Inspección Resolución de acreditación Dirección Domicilio Teléfono Nombre y firma Inspector Mat. Prof. Dictamen de inspección y verificación para instalaciones de iluminación interior
- 225. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 223 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público MINISTERIO DE MINAS Y ENERGÍA DICTAMEN DE INSPECCIÓN Y VERIFICACIÓN DE ILUMINACIÓN EXTERIO O ALUMBRADO PÚBLICO SEGÚN RETILAP Lugar y fecha Organismo de inspección Dictamen No. Nombre o razón social del propietario de la instalación Nombre del proyecto Dirección de la instalación: Tipo de Instalación Pública Privada Total de luminarias Red de alimentación Circuito Exclusivo Uso General Con sistema de medida de Energía l Si l No l Objeto de la instalación: Parque Vías Longitud total (m) Área total (m) Capacidad instalada (kVA): Tensiones (V) Año Terminación construcción Personas Calificadas responsables de la instalación: Diseño: Mat. Prof. Interventoría (si la hay) Mat. Prof. Construcción. Mat. Prof. ITEM ASPECTO A EVALUAR APLICA CUMPLE NO CUMPLE 1 Memorias de cálculo 2 Determinación de clases de iluminación 3 Selección de las fuentes luminosas (IRC, vida útil) y compatibilidad con luminarias y ambiente de instalación (IP, IK, FHS) 4 Información fotométrica de las luminarias utilizadas certificada (Matriz de intensidades, Curvas o Coeficientes de Utilización). 5 Validación de software de diseño 6 Cálculo manual ( alcance, parámetros incluidos y supuestos realizados ) 7 Cumplimiento de los parámetros de diseño establecidos en el RETILAP Factor de uniformidad longitudinal UL Relación de alrededores (SR) Iluminancia promedio mínima mantenida (luxes) Coeficiente de uniformidad de iluminancias Iluminancia horizontal promedio (luxes) Luminancia promedio (cd/m2) Factor de uniformidad general Uo 8 Resultados del diseño: Incremento de umbral TI (%) 11 Determinación del factor de mantenimiento de la instalación de alumbrado 12 Esquema de mantenimiento disponible al operador o propietario Planos del proyecto de alumbrado aprobados por responsable de la prestación del servicio de alumbrado 13 Accesibilidad a todos los dispositivos de control de luminarias Coeficiente de uniformidad de iluminancias14 Mediciones fotométricas sistema de Alumbrado (a las 100 horas de funcionamiento) Iluminancia promedio (luxes) 15 Control de iluminación de exteriores (Incluye avisos) 16 Cumplimiento de los valores ofrecidos en el diseño 17 Cumplimiento de Valores de Densidad de Potencia de la instalación (DPEA) 18 Sistema de control automático (fotocontroles) de alumbrado Público (Ensayos funcionales) 19 Puesta a tierra de carcasas de luminarias 20 Revisión de certificados de conformidad de productos de iluminación 20 Certificación de instalaciones eléctricas con RETIE Nota: Todos los proyectos de alumbrado público de Nivel C deben cumplir con todos trámites y el procedimiento establecido en el Capítulo 6 del RETILAP, sin perjuicio del alcance que se establezca por los municipios para otras categorías de proyectos de alumbrado público. OBSERVACIONES, MODIFICACIONES Y ADVERTENCIAS ESPECIALES (si las hay) e Identificación de anexos. RESULTADO : Aprobada No Aprobada Responsables dictamen: Nombre y firma Organismo de Inspección Resolución de acreditación Dirección Domicilio Teléfono Nombre y firma Inspector Mat. Prof. Dictamen de inspección y verificación para instalaciones de Alumbrado Público
- 226. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 224 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público CAPÍTULO 9 DISPOSICIONES TRANSITORIAS. SECCIÓN 900 MECANISMOS PARA DEMOSTRACIÓN DE LA CONFORMIDAD. 900.1 CERTIFICACIÓN DE LA CONFORMIDAD PARA PRODUCTOS. a) Equivalencia con norma. Durante un plazo no mayor a 36 meses, contados a partir de la entrada en vigencia del presente reglamento, se podrá aceptar certificados expedidos en el exterior bajo norma técnica internacional o de reconocimiento internacional, si el organismo que expide la certificación es acreditado por entidades firmantes de acuerdos miembros de IAF y, la norma bajo la cual se certifica el producto tiene equivalencia con RETILAP. La equivalencia plena con RETILAP será verificada y avalada mediante concepto expedido por un Organismo de Certificación acreditado por ONAC o SIC y será aceptada siempre y cuando cumpla con todos los requisitos establecidos en el presente reglamento. El concepto de equivalencia no es un certificado de producto, el certificado de producto debe identificar plenamente la vigencia, referencia del producto objeto del certificado y para su validez en el país debe ser homologado por la SIC o por la entidad o mecanismo que la autoridad competente establezca. En el evento de que la norma bajo la cual se certificó el producto no contemple uno o varios requisitos establecidos en RETILAP y mediante ensayos realizados en laboratorio acreditado se demuestre el cumplimiento de tales requisitos faltantes en la norma, el organismo de certificación de producto podrá emitir un concepto de cumplimiento de RETILAP, el cual complementará el certificado expedido en el exterior y servirá para la homologación del certificado por parte de la SIC. b) Certificación mediante declaración del proveedor, Durante los primeros seis meses, contados a partir de la entrada en vigencia del presente Reglamento, se podrá aceptar como mecanismo de demostración de la conformidad con RETILAP la Declaración del Proveedor, siempre que esta cumpla con lineamientos de la norma ISO-IEC-NTC 17050 parte 1 y parte 2 (certificación de primera parte). Culminado dicho periodo serán exigibles los certificados de producto de tercera parte (expedidos por un organismo de certificación de producto acreditado), para demostrar la conformidad. Aquellas productos respecto de los cuales se demuestre que dentro de los primeros 4 meses de vigencia del RETILAP, se inició proceso de certificación de los productos mediante la firma de contrato y pago del costo del servicio de certificación, pero transcurrido los 6 meses a que hace referencia el inciso anterior, no culminó el proceso de certificación, podrán continuar demostrando la conformidad con la declaración del proveedor hasta el 31 de diciembre de 2010. c) Pruebas acreditadas en laboratorios Colombianos. En el evento que en Colombia, no se cuente con por lo menos dos laboratorios acreditados para realizar alguna o algunas pruebas o ensayos requeridos para la certificación del producto, los organismos de certificación podrán aceptar esta(s) prueba(s) realizada(s) en laboratorios de otros países, siempre que estos laboratorios hayan sido acreditados por organismos pertenecientes a IAAC o ILAC, las demás pruebas acreditadas en Colombia se deben realizar en laboratorios en Colombia, como parte del proceso de certificación del producto. Si la prueba no acreditada en Colombia necesariamente implica realizar otra u otras pruebas que estén acreditadas en laboratorios del país, para no incurrir en la duplicación de la prueba, el certificador podrá aceptar las realizadas en el exterior. c) Pruebas realizadas en laboratorios evaluados. Durante 24 meses contados a partir de la vigencia del reglamento, el organismo certificador acreditado podrá utilizar pruebas realizadas en laboratorios
- 227. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 225 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público evaluados por el certificador, siempre que estos garanticen la idoneidad para realizar las pruebas, independencia en los resultados, neutralidad e imparcialidad. d) Declaración del Proveedor para luminarias fluorescentes que usen lámparas fluorescentes T10 y T12, Durante de 36 meses contados a partir de la entrada en vigencia del RETILAP, las luminarias para lámparas fluorescentes tubulares tipo T10 o T 12 de potencias inferiores a 40 W, para demostrar la conformidad con el presente reglamento podrán hacer uso de la declaración del proveedor, para lo cual el fabricante deberá contar con los soportes que garanticen el cumplimiento de los requisitos, tal como lo exige al norma IEC , ISO NTC 17050 parte 1 y 2. e) Certificación de lámparas y luminarias decorativas, Durante de 36 meses contados a partir de la entrada en vigencia del RETILAP, los fabricantes nacionales o importadores de lámparas y luminarias decorativas, podrán demostrar la conformidad con el presente reglamento mediante una declaración del proveedor, para lo cual solo requieren demostrar el cumplimiento de los requisitos de seguridad contra riesgos de origen eléctrico, tales como contacto con partes energizadas, cortocircuito, arco eléctrico y sobrecarga, para lo cual deben cumplir la norma IEC ISO NTC 17050 partes 1 y 2. f) Pruebas de larga duración. A partir de la vigencia del reglamento durante un plazo no mayor al establecido en la norma técnica internacional que le aplique al producto, como tiempo de las pruebas para demostrar aspectos tales como vida promedio o útil, depreciación del flujo luminoso de fuentes, los certificadores podrán aceptar tales pruebas efectuadas en laboratorios de fabricante, siempre que tengan los soportes que demuestre la aplicación de protocolos que generen credibilidad e independencia en los resultados, en todo caso el fabricante, importador y distribuidor en el territorio Nacional, responderán por esa declaración del proveedor. En este caso el fabricante declarará como proveedor la validez de dichos resultados. 900.2 INSPECCIÓN DE INSTALACIONES DE ILUMINACIÓN O ALUMBRADO PÚBLICO CON FINES DE CERTIFICACIÓN. Para las instalaciones de iluminación y/o alumbrado público que requieran el dictamen de inspección, este será exigible a partir de la acreditación en el país de tres organismos de inspección para inspección bajo RETILAP. SECCIÓN 910 TRANSITORIEDAD EN ALGUNOS REQUISITOS. 910.1 TRANSITORIEDAD EN REQUISITOS DE PRODUCTO. Los contenidos de mercurio y plomo en las fuentes de iluminación, las eficacias potencias máximas permitidas en lámparas incandescentes e incandescentes alógenas, las eficacias en lámparas fluorescentes tubulares T10 y T12, lámparas fluorescentes compactas y fluorescentes tubulares y las eficacias en balastos, deben cumplir los requisitos transitorios establecidos para estos productos en el capitulo 3, dentro de los plazos allí fijados.
- 228. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 226 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público CAPITULO 10 INTERPRETACIÓN, REVISIÓN, ACTUALIZACIÓN Y VIGENCIA DEL REGLAMENTO. SECCIÓN 1000 INTERPRETACIÓN. El contenido del presente Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público , expedido por el Ministerio de Minas y Energía siguió los procedimientos y metodologías aceptados por el acuerdo sobre Obstáculos Técnicos al Comercio. El órgano competente, para su interpretación y modificación será el Ministerio de Minas y Energía, lo podrá hacer de oficio o por solicitud de terceros. El Ministerio de Minas y Energía podrá apoyarse en grupos técnicos de trabajo con participación de las distintas partes interesadas en el Reglamento, para analizar situaciones especiales de la aplicación e interpretación del reglamento. En aquellos casos relacionados con procedimientos de certificación, donde se trate de productos utilizados en iluminación y alumbrado público, la Superintendencia de Industria y Comercio o el ONAC o el Ministerio, podrá convocar Comités Técnicos constituidos por autoridades públicas y expertos, para analizar, interpretar y revisar asuntos relacionados con el presente Reglamento, de acuerdo con la Resolución 8728 de 2001 de la Superintendencia de Industria y Comercio o las normas que la modifiquen o sustituyan. Es entendido que los diseñadores y constructores de las instalaciones de iluminación y alumbrado público, así como los fabricantes, distribuidores o importadores de productos; se deben regir por lo establecido en el presente Reglamento, sin perjuicio de lo establecido por otras autoridades colombianas y deberán ajustar su normatividad técnica para el cabal cumplimiento del presente Reglamento. SECCIÓN 1010 REVISIÓN Y ACTUALIZACIÓN. La revisión y actualización del Reglamento se efectuará por el Ministerio de Minas y Energía. En atención al desarrollo técnico y en casos excepcionales o situaciones objetivas suficientemente justificadas, el Ministerio de Minas y Energía, autorizará requisitos técnicos diferentes de los incluidos en el Reglamento Técnico de Instalaciones de iluminación y alumbrado público. Por su carácter menos permanente y de evolución constante, el Ministerio de Minas y Energía podrá revisarlas discrecionalmente a fin de que los citados requisitos estén perfectamente adaptados al nivel de desarrollo tecnológico, en cada circunstancia. Aplicación de nuevas técnicas. Cuando el diseñador de una instalación prevea la utilización o aplicación de nuevas técnicas o se planteen circunstancias no previstas en el presente Reglamento, podrá justificar la introducción de innovaciones técnicas señalando los objetivos, así como las normas internacionales y prescripciones que aplica y solicitará al Ministerio de Minas y energía ( Dirección de Energía) el concepto de aceptación. El Ministerio de Minas y Energía, mediante concepto técnico podrá aceptar o rechazar el proyecto en razón a que resulten o no justificadas las innovaciones que contenga, de acuerdo con los objetivos legítimos del presente reglamento. Las empresas del sector de iluminación o alumbrado público, dentro de la racionalidad técnica y económica podrán proponer preceptos complementarios, señalando las condiciones técnicas de carácter concreto que sean esenciales para conseguir mayor desempeño en las instalaciones de iluminación y/o alumbrado público. Estos preceptos no deben contraponerse a los objetivos de este Reglamento y serán
- 229. RESOLUCIÓN No. 180540 DE Marzo 30 de 2010 Página 227 de 227 Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público planteadas ante la Dirección de Energía del Ministerio de Minas y Energía para su evaluación y concepto. SECCIÓN 1020 VIGENCIA. El presente Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público, rige a partir de su publicación en el Diario Oficial y remplaza al Anexo General de la Resolución 181331 del 6 de agosto de 2009, las demás condiciones del reglamento continuarán vigentes. El presente anexo general tendrá una vigencia de 5 años y podrá modificarse en cualquier momento de su vigencia. La vigencia se renovará por periodos iguales con las modificaciones o cuando trascurran los 5 años y no se encuentren meritos para hacer las modificaciones. PUBLÍQUESE Y CÚMPLASE Dado en Bogotá D.C. HERNÁN MARTÍNEZ TORRES MINISTRO DE MINAS Y ENERGÍA
