Saber electrónica

Capítulo 1: MONTAJES PRACTICOS
ICA-001: Sumador-restador binario. Un proyecto didáctico.............3
ICA-002: Probador de continuidad de cableado de
computadoras.....................................................................................7
ICA-003: Indicador de batería baja .................................................11
ICA-004: Mando bimanual..............................................................15
ICA-005: Timbre automático para negocio.....................................18
ICA-006: Generador de rampa por DAC.........................................21
ICA-007: Termómetro electrónico...................................................25
ICA-008: Silbato electrónico para perros........................................28
ICA-009: Dimmer de 12V para el tablero del auto..........................30
ICA-010: Protección magnética para puertas y ventanas................33
ATR-001/002: Quark Pro 2 Cargador universal de PICs y
memorias EEPROM.........................................................................36
ICA-AMEC: Amplificador de audio de 20W con ecualizador........41
KIT-001/R-006/R: Programador sencillo de PICs
Opcional: Entrenador de PICs .........................................................44
KIT-004/24: Programador portátil de EEPROM
memorias 24/25 x 04........................................................................49
KIT-0005/R: Microtransmisor espía de FM....................................57
KIT-0007/R: Cargador automático de batería para el auto..............62
Capítulo 2: COLECCION DE CIRCUITOS
PRACTICOS
Indicador de potencia transistorizado.............................................67
Fuente sencilla de 2A ajustable........................................................68
Mezclador multipropósito...............................................................68
Amplificador transistorizado multipropósito.................................69
Oscilador para limpiaparabrisas.......................................................69
Amplificador integrado de 4W........................................................70
Amplificador con fuente simétrica para instrumentación................70
Generador de funciones 8038..........................................................71
Oscilador para atracción de peces....................................................71
Mezclador de audio con FET...........................................................72
Otro amplificador para instrumentación..........................................72
Amplificador de ganancia elevada...................................................73
Amplificador transistorizado para intercomunicador ......................73
Distorsionador para guitarra eléctrica..............................................74
Amplificador para auriculares..........................................................74
Compuerta NAND a transistores ....................................................75
Intermitente de potencia...................................................................75
Conversor D/A.................................................................................76
Oscilador de banda ancha................................................................76
Oscilador controlado por tensión (VCO).........................................77
Peamplificador multipropósito.........................................................77
Mezclador de audio económico.......................................................78
Oscilador para órgano electrónico...................................................78
Generador de forma de onda cuadrada ............................................79
Fuente de 12V + 12Vcon protección contra cortocircuitos.............79
Amplificador para micrófono ..........................................................80
Fuente de referencia.........................................................................80
Interruptor electrónico de potencia..................................................81
Modulador infrarrojo para control remoto.......................................81
Sensor de temperatura de amplio espectro.......................................82
Oscilador con compuertas CMOS ...................................................82
Amplificador sencillo de 1W...........................................................83
Sensor de luz de potencia - fotodetector..........................................83
Vúmetro para bocina (parlante).......................................................84
Otro indicador de señal de audio .....................................................84
Luxómetro, medidor de luz..............................................................85
Amplificador de audio de 2 transistores..........................................85
Ajuste de velocidad de motores.......................................................86
Adaptador TTL/CMOS....................................................................86
Vúmetro para pequeña señal............................................................87
Amplificador integrado de 2,5W....................................................87
Termómetro Electrónico...................................................................88
Protección para transistores de potencia..........................................88

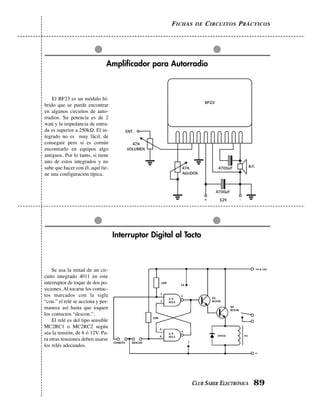

Amplificador para autorradio...........................................................89
Interruptor digital al tacto................................................................89
Punta Lógica para el auto.................................................................90
Generador de AT cuadriplicador de tensión.....................................90
Sencillo amplificador de audio........................................................91
Amplificador de video.....................................................................91
Preamplificador para micrófono......................................................92
Otro generador de funciones integrado............................................92
Juego de luces de salón de baja tensión...........................................93
Mini radio AM.................................................................................93
Voltímetro con indicación sonora.....................................................94
Generador de señales con TTL........................................................94
Montajes PrácticosMontajes Prácticos
2 CLUB SABER ELECTRONICA
INDICE DE LA OBRA COMPLETA

N º 3
Director de la Colección Club Saber Electrónica
Ing. Horacio D. Vallejo
Jefe de Redacción
Pablo M. Dodero
Club Saber Electrónica es una publicación de
Saber Internacional SA de CV de México y
Editorial Quark SRL de Argentina
Editor Responsable en Argentina y México:
Administración Argentina:
Teresa C. Jara
Administración México:
Patricia Rivero Rivero
Comercio Exterior Argentina:
Hilda Jara
Comercio Exterior México:
Margarita Rivero Rivero
Director Club Saber Electrónica:
Luis Leguizamón
Responsable de Atención al Lector:
Alejandro A. Vallejo
Coordinador Internacional
José María Nieves
Publicidad
Argentina: 4301-8804 - México: 5839-5277
Staff
Victor Ramón Rivero Rivero
Ismael Cervantes de Anda
Olga Vargas
Natalia Ferrer
Carla Lanza
Valeria Marino
Diego Pezoa
Gastón Navarro
Fernando Ducach
Areas de Apoyo
Catalina Jara
Teresa Ducach
Diego Bougliet
Fernando Flores
Claudio Gorgoretti
Paula Vidal
Raúl Romero
Internet: www.webelectronica.com.ar
Web Manager: Luis Leguizamón
Club Saber Electrónica. Fecha de publicación: Marzo de
2005. Publicación mensual editada y publicada por Editorial
Quark, Herrera 761 (1295) Capital Federal, Argentina
(005411-43018804), en conjunto con Saber Internacional SA
de CV, Av. Moctezuma Nº 2, Col. Sta. Agueda, Ecatepec de
Morelos, México (005255-58395277), con Certificado de Lici-
tud del título (en trámite). Distribución en México: REI SA
de CV. Distribución en Argentina: Capital: Carlos Cancella-
ro e Hijos SH, Gutenberg 3258 - Cap. 4301-4942 - Interior:
Distribuidora Bertrán S.A.C. Av. Vélez Sársfield 1950 - Cap. –
Distribución en Uruguay: Rodesol SA Ciudadela 1416 –
Montevideo, 901-1184 – La Editorial no se responsabiliza por
el contenido de las notas firmadas. Todos los productos o
marcas que se mencionan son a los efectos de prestar un ser-
vicio al lector, y no entrañan responsabilidad de nuestra par-
te. Está prohibida la reproducción total o parcial del material
contenido en esta revista, así como la industrialización y/o
comercialización de los aparatos o ideas que aparecen en los
mencionados textos, bajo pena de sanciones legales, salvo
mediante autorización por escrito de la Editorial.
Revista Club Saber Electrónica, ISSN: 1668-6004
E d i t o r i a l - E d i t o r i a l - E d i t o r i a l - E d i t o r i a l
Montajes
Prácticos
Estamos próximos a cumplir 18 años de edición ininterrumpida de la
revista Saber Electrónica en español y es, para nosotros, un motivo de
orgullo. A lo largo de los años, hemos publicado varias revistas y colec-
ciones tales como “El Mundo de la Electrónica, Circuitos Integrados, Elec-
trónica en Acción, Los Especiales de Saber Electrónica, etc.” Actualmen-
te, además de Saber Electrónica, publicamos “Saber Service y Montajes
(destinada a técnicos reparadores), el Periódico del Club (una publicación
muy económica con el formato de un diario con amplio contenido prácti-
co) y esta revista (una edición especial que, mes a mes, trata temas dis-
tintos, al mejor estilo de los Especiales de Saber Electrónica que en Méxi-
co llegaban editados por Editorial Televisa).
Queremos aclarar que cada publicación es diferente y está orientada
a públicos distintos, mientras Saber Electrónica es la obra de su tipo de
mayor penetración en América, la revista del Club Saber Electrónica tra-
ta temas específicos que sólo interesan a un sector y, por lo tanto, su co-
locación en el mercado es en menor cantidad (y su precio es más alto).
Pero este ejemplar es, quizá, “una excepción a la regla”...
Los circuitos prácticos son siempre útiles y deben estar presente en
la biblioteca o banco de trabajo de todo amante de la electrónica, es por
eso que en este ejemplar incluimos una amplia biblioteca de proyectos y
una buena cantidad de kits que el lector pueda armar, comprando los
componentes en cualquier tienda o adquiriendo los kits (paquete que in-
cluye instructivo, placa de circuito impreso y componentes, sin gabinete,
cables, ni transformador de poder), ya sea armados o para armar. En
este tomo se reproducen distintos kits prácticos que fueron publicados en
Saber Electrónica y que puede conseguir en cualquiera de nuestros dis-
tribuidores (vea en nuestra web: www.webelectronica.com.ar el repre-
sentante más cerca de su localidad, tenemos más de 100 distribuidores
en 12 países de América Latina). En Argentina puede conseguirlos en
Editorial Quark SRL, Herrera 761, (1295) Buenos Aires, tel.: (005411)
4301-8804, mail: ateclien@webelectronica.com.ar. En México puede con-
seguirlos en Cerrada Moctezuma Nº 2, esquina Av. de los Maestros, Co-
lonia Santa Agueda, Ecatepec de Morelos, tel.: (005255) 5839-5277,
mail: ventas@webelectronica.com.ar.
Por último, queremos comentarle que el próximo tomo de esta revista
está destinado a la reparación de reproductores de CD y que, si Ud. lo
desea, puede suscribirsre a esta obra llamando en Argentina al teléfono
(011) 4301-8804 y en México a LADA SIN COSTO 01800 00 55 800.
Obra Completa Club Saber Electrónica
ISBN Nº: 987-1116-42-X

CLUB SABER ELECTRÓNICA 3
Realizar operaciones aritméticas es una de las fun-
ciones primordiales de las calculadoras electrónicas,
por lo que en esta ocasión observaremos la forma de
utilizar un mismo circuito digital para obtener el resul-
tado de una suma o de una resta. El proyecto que pre-
sentamos a continuación puede ser utilizado para
“aprender” a manejar las técnicas digitales y sirve co-
mo base para otros proyectos más elaborados.
Las sumas no implican mayor problema, ya que los
sistemas electrónicos operan de la misma manera que
un ser humano, por ejemplo para sumar los números
(decimales) de un solo dígito, 8 y 4 se tendrá como re-
sultado un 2 y como acarreo un 1, para formar el resul-
tado cuyo valor es el 12.
Para la operación de las restas, todos estamos acos-
tumbrados desde los estudios primarios a utilizar el
concepto de “préstamo”, el cual en los sistemas electró-
nicos es muy difícil llevarlo a cabo, por lo que la ope-
ración aritmética de la resta se implanta mediante un
método algo más complicado para el razonamiento y
consiste en realizar un complemento al sustraendo para
posteriormente utilizar la operación de la suma como
estamos habitualmente a realizarla, y de esta manera
obtener el resultado de la resta (si Ud. no sabe cómo se
resta en sistema binario, le aconsejamos leer bibliogra-
fía apropiada).
El Complemento de un Número
El complemento es empleado básicamente, en los
microprocesadores de las computadoras con el fin de
simplificar tanto las operaciones de sustracción, así co-
mo también en ciertas manipulaciones lógicas que de
los valores numéricos tienen que hacerse, debe tomarse
en cuenta que para cada sistema de base “n” existen dos
tipos de complemento:
Complemento de n Complemento de (n-1)
De lo dicho anteriormente y si consideramos la ba-
se numérica que empleamos de manera natural (base
10), se tienen los complementos de 10 y 9 para núme-
ros decimales, mientras que para una base binaria (base
2) los complementos serán de 2 y 1.
Partiendo del conocimiento que para realizar opera-
ciones en los sistemas digitales los números deben estar
expresados en base binaria, es oportuno mencionar que
se emplea el complemento a 2 por ser éste el que menos
complicaciones presenta.
Para realizar un complemento a 2 de un número en
base binaria, matemáticamente se expresa como:
na – b
donde:
a = Número de bits del valor binario.
n = Base binaria (2).
b = Número binario a complementar.
Así por ejemplo, para encontrar el complemento a 2
de 1010(2), se tiene lo siguiente:
a = Nº de bits del valor binario = 4.
n = Base binaria = 2.
b = Número binario a complementar = 1010(2).
Luego el complemento a 2 será:
24
(10) – 1010(2) = 16(10) – 1010(2) = 1111(2) – 1010(2) = 0110(2)
Siendo el valor 0110(2) el correspondiente “com-
plemento a 2 de 1010(2)”
Otro método más sencillo para complementar a 2 un
número binario es reemplazar los 1 por los 0 y los 0 por
los 1, y por último sumar un 1, por ejemplo, para el mis-
mo número binario anterior el complemento a dos será:
1010(2) ⇒⇒al cambiar los 1 por los 0 y los 0 por los 1 se tiene 0101(2)
A este valor numérico se le suma un 1 quedando el
complemento a 2 como sigue:
0101(2)
+ 0001(2)
0110(2)
ICA-001:ICA-001: SUMADOR - RESTADOR BINARIO
UN PROYECTO DIDÁCTICO

KITS DE MONTAJES ELECTRÓNICOS
4 CLUB SABER ELECTRÓNICA
Una vez que sabemos qué es un complemento y có-
mo se realiza, pasemos a revisar cuál es el algoritmo a
seguirse para una sustracción con complemento a 2 de
números binarios. Dada una resta como la siguiente:
Minuendo
– Sustraendo
Residuo
1) Debemos obtener el complemento a 2 del Sus-
traendo.
2) Hay que sumar el Minuendo con el valor del Sus-
traendo complementado a 2.
3) Se debe verificar el resultado del paso (2) y de
acuerdo con el acarreo final tome una de las siguientes de-
cisiones.
3.1 - Si se presenta un acarreo final, descártelo y tome
el valor de la operación como el residuo de la resta.
3.2 - Si no se presenta un acarreo final, tome el com-
plemento a 2 del valor resultante de la operación como el
residuo de la resta y agrégele un signo negativo.
Por ejemplo, restar los valores:
1101(2) - 1011(2) = (1310 – 1110).
Para saber cómo se hace, vea la tabla 1:
Siguiendo el algoritmo anterior, se tiene un acarreo
al final, por lo que el resultado de la resta es 0010(2).
El Circuito Propuesto
En la figura 1 se puede observar el circuito propues-
to para nuestro proyecto.
Para realizar las operaciones aritméticas de suma y
resta de dos números de 4 bits por medio de un circui-
to electrónico, se utiliza un dipswitch para fijar los va-
lores correspondientes de los operandos 1 y 2 (operan-
do 1 = minuendo bits A1-A4, operando 2 = sustraendo
B1-B4).
Los 4 bits correspondientes al operando 1 se hacen
llegar de manera directa a un sumador completo
(74LS83) cuya identificación es IC3, mientras que los
4 bits que conforman al operando 2 primero se hacen
pasar por una compuerta OR-exclusiva (IC1, 74LS86)
cada uno de ellos, la función que tiene el circuito IC1
es la de cambiar los 0 por los 1 y los 1 por los 0 en ca-
so de que se tenga que hacer una resta, o dejar pasar el
valor del operando 2 tal cual en caso de una suma. El
medio para escoger la operación aritmética ya sea de la
suma o la resta de los operandos 1 y 2, es por la interac-
ción del bit de control, el cual tiene que fijarse en 0 ló-
gico para que se realice una suma entre los operandos 1
y 2, por otra parte si el bit de control se ubica en la po-
sición de 1 lógico, el ejercicio resultante entre los ope-
randos 1 y 2 será la de una resta.
Una vez que las compuertas del circuito IC1 entre-
gan un resultado, éste se hace llegar a otro sumador
completo (IC2, 74LS83), en donde si el bit de control
se encuentra en 1 lógico se complementa a 2 el operan-
do 2 (sustraendo), ya que se le sumará un 1 al valor que
entreguen las compuertas OR-exclusiva (recuerde que
previamente estas compuertas cambiaron los 1 por los
0 y los 0 por los 1), y por último el resultado del com-
plemento a 2 se hace llegar al sumador completo del
circuito IC3 para que se realice la suma del operando 1
(minuendo) y operando 2 complementado a 2 (sus-
traendo).
Por otra parte, si el bit de control se encuentra en 0
lógico (operación de suma), el valor de los bits del ope-
rando 2 no sufren alteración alguna; por lo que a los bits
entregados por las compuertas OR-exclusiva se le su-
mará un valor de 0 en el circuito IC2, pasando a reali-
zar una suma normal de los operandos 1 y 2 por medio
del circuito IC3.
En la figura 2 se muestra la placa de circuito impre-
so, la cual posee varios puentes en la parte superior, con
el objeto de no emplear una placa doble faz o tener que
realizar un diseño más complejo.
Por último, en la figura 3 se puede apreciar una vis-
ta del prototipo montado sobre un experimentador digi-
tal.
Lista de Materiales
IC1 - 74LS86 - Circuito integrado
IC2, IC3 - 74LS83 - Cicuitos integrados
RS1 a RS4 - 390Ω
RA1 a RA4 - 390Ω
RB1 a RB4 - 390Ω
R-CONTROL - 390Ω
R-ACARREO - 390Ω
D1 a D4 - Leds de 5 mm
Varios
Dipswitch, placa de circuito impreso, cables, fuen-
te de alimentación, estaño, etc.
TTabla 1abla 1

SUMADOR - RESTADOR BINARIO
Figura 1Figura 1
Nota: Para todos los proyectos, el pre-
cio sugerido del kit no incluye gabine-
te, accesorios, cables ni transformado-
res de poder.

Figura 2Figura 2
Figura3Figura3
Ficha Técnica del Kit:
Nombre del Kit:
Sumador - Resta-
dor Binario
Clave:
ICA-001
Tipo:
Educativo
Precio sugerido de la placa de
circuito impreso: Argentina: $7,
México: $ 30 M.N. Otros Paí-
ses: U$S 5
Precio sugerido del kit para ar-
mar: Argentina: $20, México:
$80 M.N. Otros Países: U$S 10
Precio sugerido del kit armado:
Argentina: $ 28, México: $140
M.N. Otros Países: U$S 15

A las personas que se dedican a mantener, reparar
o instalar equipos de control electrónico o de comuni-
caciones, les resulta de mucha utilidad conocer el esta-
do en que se encuentra el cableado de interconexión de
los equipos, máxime cuando se trata de una red ya sea
telefónica o de comunicación entre computadoras (in-
tranet), o simplemente cuando se tenga un alambre
conductor de cobre que una dos equipos diferentes. En
esta nota brindamos una solución práctica y confiable.
El circuito descripto en este artículo es de mucha
utilidad para verificar, que tanto el cableado como los
conectores, se encuentren en perfectas condiciones de
operación.
Para este propósito se recomienda utilizar la peque-
ña herramienta de bolsillo llamada “probador de conti-
nuidad de cableados” (principalmente tipo UTP), el
cual puede realizar pruebas secuenciales de continuidad
y cruces sobre cada hilo conductor, y que puede em-
plearse también para pruebas similares sobre otros tipos
de cables, utilizando los adaptadores correspondientes.
Se trata de un equipo de prueba muy sencillo y econó-
mico, que lógicamente no está capacitado para realizar
pruebas de respuesta en frecuencia ni diafonía, por lo
tanto, no caracteriza la categoría de la conexión.
En la figura 1 se muestra la manera en que puede ser
utilizado el probador de continuidad, de dicha figura se
observa que el cableado a verificar puede ser de una
Red LAN o Telefónico, y de acuerdo a esto último será
la roseta sobre la cual se conectará el plug correspon-
diente en el cable de prueba, que a su vez se conecta
con el dispositivo probador de continuidad. Al otro ex-
tremo del cableado a verificar, se tendrá que insertar un
plug debidamente puenteado que tiene la función de
unir los hilos del par al que le será probada la continui-
dad.
Como una recomendación muy importante se tiene
que mencionar que las pruebas se tienen que realizar
sobre cables desconectados, y que no estén sometidos a
tensión alguna.
Este probador de continuidad puede ser útil, tanto
para pruebas básicas como profesionales por su trans-
portabilidad y facilidad de uso, como ejemplo se puede
emplear en colegios y pequeñas empresas en donde un
aparato más complejo no se usaría frecuentemente.
DISEÑO DEL CIRCUITO
Este probador de continuidad basa su operación en
un circuito integrado temporizador NE555 (IC1) el cual
opera de manera astable, generando una señal cuadrada
con una frecuencia de aproximadamente 1Hz, esta señal
se inyecta a la entrada de reloj de un circuito contador
ICA-002:ICA-002: PROBADOR DE CONTINUIDAD DE
CABLEADOS DE COMPUTADORAS
Figura 1Figura 1

síncrono de 4 bits, que tiene la matrícula 74LS190
(IC2), y se encuentra configurado para que a cada pul-
so de reloj se incremente el valor del conteo, este cir-
cuito comienza desde el valor binario 0000(2) y una vez
que llega al valor de 1111(2), nuevamente vuelve a po-
sicionarse en el valor binario de 0000(2), para iniciar
otra operación de conteo. La velocidad con la que se
realiza todo este proceso de conteo está determinada
por el valor de la frecuencia que genera el circuito tem-
porizador, en la figura 2 se muestra el circuito esquemá-
tico y en la figura 3 la fuente de alimentación.
La información que entrega el circuito contador
(IC2) se hace llegar a un decodificador de BCD a deci-
mal que tiene la matrícula 74LS145 (IC3) y que de
acuerdo a la combinación binaria que presente en sus
terminales de entrada, será accionada la salida corres-
pondiente. Por ejemplo, si el circuito contador exhibe el
dato 0010(2), a la salida del circuito decodificador se
activará la salida correspondiente con el valor 2(10).
Las salidas activas son indicadas en el IC3 por me-
dio de un estado lógico en bajo (0 Volts).
Del contador IC3
sólo se utilizarán las
primeras cuatro salidas
(0,1,2,3) las cuales se-
rán activadas una a la
vez y de manera ascen-
dente, y cuando el con-
tador active la salida 4
será reposicionado a su
valor inicial activando
la salida 0, por lo que se
observará el siguiente
conteo: 0-1-2-3-0-1-2-
3-0-1-2-3........ y así su-
cesivamente. Las 4 pri-
meras terminales de salida del contador, inciden en los
bornes del conector del cableado que será analizado,
que como máximo deberá tener 4 pares de hilos. Al otro
extremo del cableado se utilizará un conector previa-
mente configurado para que la información regrese ha-
cia el circuito y encienda un led que corresponderá a ca-
da par de hilos del cableado (si es que éstos no se en-
cuentran fracturados). Debe observarse que los leds se-
Figura 2Figura 2
VVista del Probador armado en unista del Probador armado en un
experimentador digitalexperimentador digital
Figura 3Figura 3

PROBADOR DE CONTINUIDAD DE CABLEADOS DE COMPUTADORAS
rán encendidos uno a la vez utilizando una frecuencia
de 1Hz, por lo que si los hilos del cableado se encuen-
tran en perfecto estado, se observará el encendido se-
cuencial correspondiente a los pares del cableado,
mientras que por otra parte si un led no enciende, los hi-
los del par correspondiente tienen problemas, y por úl-
timo si encienden más de un led a la vez significa que
los hilos se encuentran cruzados.
Este circuito funciona con una batería de 9 VCD,
cuyo voltaje a través de un circuito regulador (IC4
LM7805) se man-
tiene fijo el valor de
voltaje a 5 VCD pa-
ra energizar los dis-
positivos TTL.
En la figura 4 se
puede apreciar la
placa de circuito
impreso para nues-
tro probador.
Nota:
El cable utilizado
en una red es del
llamado UTP (Uns-
hielded Twisted
Pair) categoría 5, el
cual consta de 8 hi-
los conductores de
cobre agrupados en
4 pares, Este cable
se encuentra nor-
mado por los apéndices 36 (para cables) y 40 (para co-
nectores) de la norma EIA/TIA TSB. El cable UTP es
el que más altas especificaciones presenta en cuanto a
niveles de ancho de banda y desempeño, mientras que
el límite de su longitud permitida es de 99 metros.
Para utilizar este cable con el objeto de instalar una
Figura 4Figura 4
Ficha Técnica del Kit
Nombre del Kit:
Probador de Continuidad de
Cableados
Clave:
ICA-002
Tipo:
Instrumento Portátil
Precio sugerido de la placa de circuito impre-
so: Argentina: $ 5, México: $ 30 M.N., Otros
Países: U$S 4 .
Precio sugerido del kit para armar: Argentina:
$18, México: $ 110 M.N., Otros Países: U$S 9
Precio sugerido del kit armado: Argentina:
$ 26, México: $170 M.N., Otros Países: U$S 12

red, se tiene que hacer uso de los conectores RJ45, te-
niendo en cada uno de sus contactos el reflejo de los hi-
los del cable UTP, de acuerdo a lo mostrado en las figu-
ras 5 y 6 (vea las tablas 1 y 2 para saber el esquema de
conexiones).
El conector puenteado que aparece en la figura 5,
tiene la función de unir los hilos del par de acuerdo a la
configuración de cableado que se esté empleando (Cru-
zado o Directo), por lo tanto este conector debe tener fí-
sicamente unidos los contactos correspondientes (figu-
ra 5 ó 6), y de esta manera se tenga el retorno de la in-
formación al dispositivo probador de continuidad.
Lista de Materiales
IC1 - NE555 - Temporizador
IC2 - 74LS190 ó 74LS191 – Circuito Integrado
IC3 - 74LS145 – Circuito Integrado
IC4 - LM7805 - Circuito Integrado
R1 - 12kΩ
R2 – 15kΩ
R3 - 390W
C1 - 0.01 m F - Cerámico
C2 - 33mF x 10 VCD - Electrolítico
C3 - 0.33mF - Cerámico
L1 a L4 – LEDS de 5mm color rojo
Varios:
Conector RJ45 ó RJ11, batería cuadrada de 9 VCD,
conector para batería de 9V, estaño, cables, etc.
**************

Este circuito es muy útil sobre todo cuando se quie-
re saber el estado que tiene una batería, esto es, saber
qué tan cargada o descargada se encuentra. Cabe acla-
rar que este circuito sólo indica si la batería se encuen-
tra baja, o con el nivel aceptable de trabajo, “no” es un
cargador de baterías, pero con solo agregar un poco
más de circuitería se podría contar con uno
Para el diseño de este circuito se considera que si la
batería ha disminuido en un 20% su valor nominal, sig-
nifica que se tiene que reemplazar o cargar hasta alcan-
zar nuevamente su valor normal de operación. Entonces
si la batería entrega un 80% de su valor de voltaje, re-
presenta que es el valor mínimo que tiene permitido
ofrecer al circuito que está siendo energizado por ésta,
antes de que comience a presentar alteraciones en su
forma de operar.
El circuito indicador de batería baja que aquí se pro-
pone, sirve para verificar baterías cuyo valor de voltaje
sea de 6V, 9V y 12V, por lo que dependiendo de la ba-
tería se tiene que ubicar el selector correspondiente en
la posición correcta (figura 1).
El principio de operación es muy sencillo, y es co-
mo sigue: si la batería entrega un valor de voltaje acep-
table, esta condición será indicada a través de un led
que se mantendrá encendido de manera permanente
(mientras esté conectado a la batería el circuito indica-
dor de batería baja).
Pero si la batería ha perdido aproximadamente el
80% de su valor nominal, entonces el led comenzará a
encenderse y apagarse, además de que una señal audi-
ble será activada. Y por otra parte si el led y la señal au-
dible están inactivos significa que la batería ya no po-
see carga alguna.
El indicador de batería baja (vea el circuito en la fi-
gura 2) tiene como parte fundamental un circuito que
realiza la comparación del valor que entrega la batería
contra un valor de referencia, el cual es el encargado de
señalar si la batería está por debajo del valor mínimo
permitido y enviar la señal de alarma correspondiente.
Por deducción se llega a la conclusión de tener que
fijar 3 valores de referencia, uno para cada tipo de ba-
tería que puede ser verificada por medio de este indica-
dor, pero para simplificar la circuitería tan solo se recu-
rrió a la utilización de un solo nivel de referencia, y pa-
ra fijarlo se procede a realizar el siguiente análisis.
Si los valores de voltaje de las baterías de 6V, 9V y
12V son divididos matemáticamente entre el factor 6
(corresponde al valor menor de batería que se puede
medir), se obtendrán como resultado los siguientes
múltiplos: 1, 1.5 y 2 respectivamente (vea la tabla 1).
Ahora, si son divididos los
valores de 6V, 9V y 12V en-
tre los múltiplos 1, 1.5 y 2
respectivamente, se obten-
drá como resultado el valor
de 6V en cada una de las
operaciones, esto quiere de-
cir que se puede facilitar la
tarea al fijar un solo valor de
voltaje que sirva de referen-
cia, ya que si la batería se
encuentra cargada a su valor
máximo se estará leyendo
un valor de 6V, debido a los
múltiplos de atenuación del
voltaje de la batería corres-
pondiente, tabla 1.
ICA-003:ICA-003: INDICADOR DE BATERÍA BAJA
Figura 1

La labor de fijar el valor de referencia recae sobre
el circuito integrado IC1 (LM78L05) que indica el va-
lor mínimo permitido para una batería, recordando que
se cuenta con un solo valor de referencia no importan-
do de qué valor sea la batería (6V, 9V o 12V), siempre
se estará comparando la medición de la batería con un
valor de referencia de 5V, el cual de acuerdo a los múl-
tiplos de atenuación se tendrán los siguientes valores
mínimos 5V, 7.5V y 10V, para las baterías de 6V, 9V y
12V respectivamente, los cuales se encuentran aproxi-
madamente al 83.33% de sus valores nominales (que
son muy cercanos al 80% propuesto), tabla 2.
Para implementar el circuito comparador se cuenta
con 3 alternativas, las cuales dependen del valor nomi-
nal de las baterías, de acuerdo a lo siguiente:
Si se emplea una batería de 6V, el valor de voltaje
que entregue se compara de manera directa con el va-
lor de referencia.
Si se emplea una batería de 9V, el valor que entre-
gue se atenuará 1.5 veces.
Esta tarea es realizada a través del divisor de vol-
taje comprendido por los resistores R5 y R6 siendo el
valor que entregue el que se compare con el de referen-
cia.
Si se prueba una batería de 12V, se empleará una
atenuación de 2 veces, a través del divisor de voltaje
compuesto por R7 y R8.
Para se-
leccionar el
tipo de bate-
ría a verifi-
car, se tiene
que colocar
el selector en
la posición
correcta, ha-
bilitando a su
vez el divisor
Tabla 1
Tabla 2
Figura 2

INDICADOR DE BATERÍA BAJA
de voltaje correspondiente. La operación de comparar
el valor de referencia contra el que entrega la batería a
través del selector, es realizada por un amplificador
operacional comprendido por el IC3 (LM311), que se
encuentra en la configuración de comparador de nivel
inversor, el cual es-
tará funcionando
de acuerdo a la fi-
gura 3. De donde si
el voltaje de la ba-
tería que está sien-
do medido se en-
cuentra por debajo
del valor de refe-
rencia, provocará
que se active una
señal de alarma a la
salida del circuito
comparador, de
acuerdo con la fi-
gura 3.
La señal que
entrega el circuito
comparador se ha-
ce llegar al circuito
temporizador IC2A
(1/2 de LM556), el
cual genera una
frecuencia de 1Hz.
Dicha oscilación es
activada si fue ge-
nerada la señal de
alarma a través del
circuito compara-
dor IC3.
Por otra parte,
sin la activación de la señal de
alarma el temporizador perma-
necerá en estado de reposo sin
general oscilación alguna, por
lo tanto el nivel de voltaje a la
salida se encuentra en un valor
de 0V, lo cual es aprovechado
para conectar un led entre la sa-
lida de este contador y V+, para
que se mantenga encendido de
manera permanente, de acuerdo
a como se indica en el circuito
impreso de la figura 4.
Una vez que se genere la señal
de alarma, es activado el tempo-
rizador del circuito IC2A, por lo
que éste comienza a oscilar con
una frecuencia de 1Hz, visuali-
zándose en el led que éste se apaga y enciende, indican-
do a la vez que la batería se encuentra con un nivel de
voltaje por debajo del valor de referencia, esta oscila-
ción provoca que se active una señal audible por medio
del circuito temporizador IC2B (1/2 de LM556), el cual
Figura 3
Figura 4

genera una frecuencia de
1kHz que es aplicada a un
dispositivo zumbador, de
acuerdo a la figura 5. El soni-
do generado por el valor de
esta frecuencia es muy agudo
y por lo tanto molesto, cum-
pliendo la condición ideal pa-
ra una señal de alarma y por
eso fue seleccionada.
Lista de Materiales
IC1 - LM78L05
IC2 - LM556
IC3 - LM311
Q1 - 2N2222
R1 - 390 W
R2 - 390 W
R3 - 390 W
R4 - 3.3kW
R5 – 39kW
R6 – 68kW
R7 – 15kW
R8 – 10kW
R9 - 3.3kW
RA1 – 12kW
RB1 – 15kW
RA2- 8.2kW
RB2 - 3.3kW
C1 - 33m F x 15 V
C2 - 0.1m F
C3 - 0.01m F
C4 - 0.01m F
L1 - LED Rojo de 5 mm
Varios
Placa de circuito impreso, gabinetes para montaje,
zócalo para los integrados, zumbador, estaño, cables,
etc.
Nombre del Kit:
Indicador de Batería Baja
Clave:
ICA-003
Tipo:
Para el Automóvil
so: Argentina: $ 10, México: $ 30 M.N. Otros
Países: U$S 6
$21, México: $ 80 M.N. Otros Países: U$S 9
$ 29, México: $ 140 M.N. Otros Países: U$S 12
Figura 5

El circuito que se muestra a continuación tiene una
aplicación muy importante en las industrias, sobre to-
do en donde se cuente con maquinarias que pueden po-
ner en riesgo la integridad física de los obreros. Se tra-
ta de un interruptor con sistema de seguridad para pro-
teger a operarios de eventuales accidentes.
Este circuito se puede instalar fácilmente en una
máquina de estampado de láminas de acero o cartón (fi-
gura 1), en la cual el operador tiene que colocar ma-
nualmente dichas láminas, tomando en cuenta esta cir-
cunstancia, las manos y brazos del operador corren un
gran riesgo ya que el pistón que realiza el estampado
puede descender en cualquier
instante mutilando al operador.
El mando bimanual tiene la
misión de proteger las extremi-
dades del operador, confiando
en todo momento en el diseño
de la lógica de operación de es-
te circuito, ya que tiene imple-
mentado un sistema de seguri-
dad a base de oprimir 2 boto-
nes, que accionándolos a la vez
tienen la capacidad de poder
generar una orden o mando de
acuerdo a lo que se describe a
continuación.
Para que se autorice una ac-
ción valida de algún proceso, el
operador debe oprimir 2 boto-
nes al mismo tiempo, tomando
en cuenta que de no realizarse
el proceso de esta manera, des-
pués de accionar de forma inde-
pendiente cualquiera de los 2
botones se activa un temporiza-
dor con un tiempo máximo de 5
segundos, si al término de este
tiempo no se ha activado el segundo botón, el circuito
inhabilitará la generación del mando, aun cuando se
presione el botón que hacía falta.
Este modo de operación traerá como resultado que
el operador deba tener ambas manos fuera del proceso,
porque de otra forma no tiene posibilidad de accionar
los 2 botones al mismo tiempo. Una vez que los boto-
nes hayan sido manipulados al mismo tiempo, o con
una diferencia máxima de 5 segundos entre botón y bo-
tón (además de mantener ambos botones activados), el
circuito estará en posibilidades de generar un mando
que se traduzca en una acción, y en el momento que
suelte cualquiera de los 2 botones, el circuito desactiva-
rá el mando que se había generado, esperando a que los
2 botones se encuentren en estado de reposo para iniciar
un nuevo ciclo (equivale a un reset).
Por otra parte, continuando con el ejemplo, al ser
activados los 2 botones se provocará que el pistón des-
cienda hasta la lámina que se va a rotular.
A continuación se describe el modo de operar del
circuito.
En la figura 2 se puede observar el circuito eléctri-
co del “mando” que cuenta con 2 botones de reposición
automática (push boton), los cuales son del tipo normal-
ICA-004:ICA-004: MANDO BIMANUAL
Figura 1

mente abierto, el acciona-
miento de un botón represen-
ta la generación de un “1” ló-
gico, mientras que en su esta-
do de reposo implica tener un
“0” lógico como respuesta. El
estado lógico que tengan los
botones se hacen llegar a 2
compuertas, una de ellas es
del tipo NOR (IC2A 74LS02)
y la otra del tipo AND (IC1A
74LS08); la compuerta NOR
tiene la misión de detectar el
accionamiento de cualquiera
de los 2 botones, este acto
tiene como finalidad el hacer
funcionar un circuito tempo-
rizador basado en un circuito
monoestable, que está imple-
mentado por medio del cir-
cuito integrado IC3A
(74LS221), el cual está dise-
ñado para generar un pulso
con un tiempo máximo de 5
segundos.
El circuito integrado
IC1A (74LS08 AND) detecta
el momento en que ambos
botones son accionados al
Figura 2
Figura 3

MANDO BIMANUAL
mismo tiempo indicando esta acción por medio de un
“1” lógico, por lo que si sólo es presionado un botón o
ninguno, se generará un “0” lógico. El estado lógico en-
tregado por la compuerta AND (IC1A) y el circuito mo-
noestable (IC3) se hacen incidir en otra compuerta
AND (IC1B), esta última indica que se han cumplido
las condiciones de que cuando fue activado cualquiera
de los botones, el tiempo no se ha agotado y se permita
que el otro botón sea presio-
nado, además de asegurar la
condición de que ambos bo-
tones están siendo manipula-
dos al mismo tiempo. Si es-
tas condiciones son válidas
se procede por medio de un
flip – flop tipo RS a guardar
en memoria el estado activo
del mando que se genera el
oprimir los 2 botones al mis-
mo tiempo, esta memoria
temporal tiene la función de
preservar el estado lógico
una vez que la temporización
entregada por el circuito mo-
noestable expira, siendo la
única manera de cancelar el
mando soltando cualquiera
de los 2 botones provocando
una señal de reposicionamiento en el flip – flop a través
de la compuerta NOR IC2B (74LS02). La salida del flip
– flop contiene la información del mando que activará
algún mecanismo, por lo que para manejar la potencia
se hace uso de un relevador que llevará a cabo esta fun-
ción. Por último, a través de un led se le hace saber al
usuario cuando es activado el mando, y por medio de
otro led se indica si la temporización generada por el
circuito monoestable se encuentra presente o ha expira-
do. Para armar el circuito se propone el circuito impre-
so de la figura 3. En la figura 4 se puede observar como
se compone el kit de componentes de este proyecto.
Lista de Materiales
IC1 - 74LS08 – Circuito Integrado
IC2 - 74LS02– Circuito Integrado
IC3 - 74LS221– Circuito Integrado
Q1 - 2N2222 – Transistor NPN
R1 - 1 k Ω
R2 - 1k Ω
R3 - 1k Ω
R4 - 1k Ω
R5 - 1k Ω
POT – Potenciómetro de100 kΩ lineal
C1 - 1000m F x 15 V – Capacitor electrolítico
D1 - LED Rojo de 5mm
D2 - LED Verde de 5mm
D3 - 1N4001 – Diodo rectificador de 1A
Relevador – Relé de 6V para circuitos impresos
Botón 1 – Pulsador NA
Botón 2 – Pulsador NA
Varios
Cables de conexión, placa de circuito impreso,
fuente de 5V, gabinete para montaje, zócalos para los
integrados (opcionales), etc.
Figura 4
Nombre del Kit:
Mando Bimanual
Clave:
ICA-004
Tipo:
Bricolage, Robótica,
Automatización
Países: U$S 4

Existe una gran cantidad de negocios como son
tiendas, despachos, consultorios médicos, la recepción
de un hotel, etc, en los cuales la puerta principal re-
quiere estar abierta durante todo el tiempo que se dé el
servicio a lo largo del día. La aplicación de este circui-
to es muy útil sobre todo cuando las personas encarga-
das de atender o recibir a quienes lleguen al negocio
tienen otras actividades que realizar.
Este circuito tiene la tarea de avisar que un posible
cliente ha llegado al negocio (figura 1), por medio de la
activación de una alarma sonora que, entre otras cosas,
no tiene que ser escandalosa ya
que podría espantar a la perso-
na que llegue. El timbre puede
ser del tipo casero pero debe ser
activado solamente durante un
pequeño intervalo de tiempo, lo
cual sería equivalente a tocar la
famosa campanilla que se en-
cuentra en la recepción de los
hoteles, y entonces se dará por
avisada la persona que le dará
la atención al posible cliente.
El circuito de este proyecto
requiere como apoyo para su
operación, de un sensor que ge-
nere una barrera óptica de luz
infrarroja que sea la encargada
de realizar la detección de las
personas que crucen una puerta
o un acceso.
Se recomienda el empleo de
sensores infrarrojos pasivos co-
mo los que se ilustran en la fi-
gura 2, ya que tienen un alto de-
sempeño. Para conectar este
sensor al circuito del “timbre
para negocio”, se tienen reservados 2 pares de bornes,
en uno de ellos se entregan 12V para alimentarlo, y en
el otro par se conecta el interruptor que indica el estado
del sensor. Otro elemento de apoyo para el circuito
“timbre para negocio” es un transformador reductor
que por lo menos entregue 12V.C.A en el secundario,
para así energizar tanto al circuito del timbre para nego-
cio como al sensor de luz infrarroja, para este transfor-
ICA-005:ICA-005: TIMBRE AUTOMÁTICO
PARA NEGOCIO
Figura 1
Figura 2

TIMBRE AUTOMÁTICO PARA NEGOCIO
mador también se tienen
reservados 2 pares de bor-
nes, uno para el primario
y otro para el secundario.
El timbre para nego-
cio basa su operación en
un circuito integrado que
genera un pulso monoes-
table, este integrado tiene
la matrícula 74LS221
(IC3A) que en conjunto
con R4 y C1 marcan el
tiempo que debe durar di-
cho pulso. A través de
R4, que es variable, se lle-
va a cabo el ajuste del
tiempo durante el cual se
debe activar la señal audi-
ble (vea la figura 3).
EL IC3A está configu-
rado de tal manera que
identifique los flancos de
ascenso que entregará el
sensor infrarrojo, esta ac-
ción se hará presente
cuando una persona sea
detectada. El sensor in-
frarrojo presenta su res-
puesta a través de un con-
tacto seco, el cual se man-
tendrá cerrado mientras
no detecte persona algu-
na, y se abrirá cuando de-
tecte una persona, este
contacto en conjunto con
el resistor R3 serán los
medios para generar los
siguientes estados lógi-
cos:
“0” lógico cuando no detecta.
“1” lógico cuando sí detecta.
Y es en la transición de “0” a “1” lógico (flanco de
ascenso) cuando el monoestable se dispara generando
el pulso que activará al timbre.
La salida del monoestable (IC3A) se hace llegar a la
base del transistor Q1 que a su vez activa la bobina de
un relevador que sirve de interface entre la etapa de
control (lógica TTL) y el timbre que puede ser de tipo
casero de VCA.
Cuando una persona ha ingresado, aparte de la señal
audible se enciende un led que también tiene la misión
de verificar el funcionamiento del circuito.
Por otra parte, para energizar al sensor infrarrojo se
utiliza un regulador de voltaje de 12V (IC1 LM7812),
esta magnitud de voltaje es entregada por medio de un
Figura 3

borne exclusivo para esta tarea. Para alimentar de vol-
taje al circuito monoestable y la bobina del relevador,
también se utiliza el voltaje de 12V, y por medio de un
regulador de 5V (IC2 78L05) se energizan estos últi-
mos. En la figura 4 se muestra una sugerencia para la
construcción de la placa de circuito impreso.
Se cuenta también con un par de bornes para conec-
tar el voltaje de la línea de CA, y otro par de bornes pa-
ra conectar el timbre casero, en la figura 5 se muestra la
forma de realizar las conexiones.
Lista de Materiales
IC1 - LM7812 – Circuito Integrado
IC2 - LM7805 – Circuito Integra-
do
IC3 - 74LS221 – Circuito Inte-
grado
R1 - 390W
R2 - 1 kW
R3 - 390W
R4 - Trimmer 2kW
B3 - Puente de diodos tipo BR 150
C1 - 1000mF – Capacitor electrolítico por 15V
C2 - 1000mF – Capacitor electrolítico por 15V
D1 - LED Rojo de 5 mm
D2 - 1N4001
Rele 1 – relé de 5VCD, para circuitos impresos
Varios
12 Bornes de conexión, placa para circuito impre-
so, transformador de acuerdo con la red local y secun-
dario de 12V x 500mA, gabinete para montaje, cables,
estaño, etc.
Figura 4
Nombre del Kit:
Timbre
Automático para
Negocio
Clave:
ICA-005
Tipo:
Bricolage,
Utilidad Práctica
Precio sugerido de la placa
de circuito impreso: Argenti-
na: $ 8, México: $ 30 M.N.
Otros Países: U$S 6
Precio sugerido del kit para
armar: Argentina: $ 34, Mé-
xico: $ 115 M.N. Otros Paí-
ses: U$S 16
Precio sugerido del kit ar-
mado: Argentina: $ 42, Mé-
xico: $ 175 M.N. Otros Paí-
ses: U$S 20

Se propone el diseño de un circuito que genera una
señal de rampa, tomando como base la operación de un
convertidor digital – analógico (DAC). Básicamente la
señal resultante de este proyecto puede ser empleada
como base para otros circuitos, como por ejemplo un
generador de barrido para el control vertical de un te-
levisor. Otro objetivo que se persigue con este proyec-
to es la parte didáctica en la comprensión de cómo ope-
ra el DAC, así como los circuitos construidos con am-
plificadores operacionales.
Como parte principal del generador de rampa se tie-
ne el convertidor digital – analógico, el cual opera por
el principio de “escalera R-2R”, cuya configuración bá-
sica se muestra en la figura 1.
Para este convertidor digital – analógico se emplea
un arreglo de resistencias (figura 2), cuya operación se
basa en “ponderar” el valor de la corriente que se gene-
ra a partir de la señal del voltaje de referencia (Vref), el
cual a su vez fija el rango de operación del convertidor,
esto es, se delimitan tanto el valor mínimo como el va-
lor máximo de operación.
De acuerdo a la ubicación
que guarde la resistencia en
cuestión, será la magnitud de
corriente que circule por és-
ta, tal como se ilustra en la fi-
gura siguiente.
Las corrientes que son
generadas a partir del Vref y
cruzan por el arreglo de re-
sistores se suman cuando lle-
gan a un nodo común, cabe
hacer la mención de que sólo
serán válidas aquellas co-
rrientes que llegan al nodo,
esto es posible ya que se
cuenta con una serie de inte-
rruptores, siendo éstos los que generan los estados lógi-
cos digitales (0 lógico y/o 1 lógico). Si el interruptor se
encuentra conectado hacia la posición de gnd estaremos
hablando de un 0 lógico, mientras que si el interruptor
se encuentra ubicado hacia la posición del nodo el esta-
do lógico correspondiente será un 1 lógico.
De acuerdo a la magnitud de cada una de las co-
rrientes se tiene lo fórmula mostrada en la tabla 1.
Prácticamente la suma total de las corrientes al es-
tar en función del interruptor correspondiente, dará co-
mo resultado la corriente total entregada por la fuente
de voltaje Vref, y cada una de las corrientes genera el
peso específico del bit de que se trate.
El bit más significativo (BMS) está representado
por el interruptor y resistencia más cercano al Vref,
mientras que el bit menos significativo (bms) está cons-
tituido por los elementos más lejanos al Vref. Como pa-
so final para convertir el valor digital (caracterizado por
los interruptores) a su correspondiente valor analógico,
es necesario el empleo de un amplificador operacional
en la función de amplificador. En la figura 3 se observa
el circuito completo de nuestro generador. Para el caso
particular del diseño del proyecto generador de rampa,
el DAC por escalera R-2R cambia un poco su configu-
ración, ya que en este caso no serán empleados los in-
terruptores para generar los estados lógicos, ya que di-
cha función está realizada por un contador de 4 bits
(IC2 74LS191), mientras que el arreglo de resistores no
sufre ningún cambio con respecto del esquema base del
DAC R-2R. Es a través de este contador que precisa-
mente se va generando la rampa ya que cuando inicia su
conteo, se encuentra en la posición del estado lógico
0000(2), que equivale al valor analógico de 0V, y con-
ICA-006:ICA-006: GENERADOR DE RAMPA POR DAC
Figura 1
Tabla 1

forme se va incrementando el conteo (0001, 0010,
0011, 0100, ...... etc), el valor de voltaje analógico a la
salida de igual manera se irá incrementando de forma
correspondiente, tal como se ilustra en la figura 4.
La rampa se genera cuando una vez concluido un
conteo (desde 0000(2) hasta 1111(2)), se vuelve a colo-
car el circuito contador en la posición inicial 0000(2)
dando comienzo a un ciclo nuevo. Para poder amplifi-
car la señal de voltaje es necesario el uso de un ampli-
ficador operacional en la configuración de seguidor de
voltaje (IC1B LM324), cuyo fin es el reforzar la mag-
nitud de corriente entregada por el contador IC2, a tra-
vés del arreglo de resistencias.
De acuerdo a la manera de con-
tar del circuito IC2 se tiene la
posibilidad de tener un conteo
ascendente o descendente dando
origen a las señales de las figu-
ras 5 y 6.
Este conteo genera 2 diferentes
rampas, las cuales pueden con-
trolarse por medio de un jumper
que se coloca o se quita en las
terminales JP3, esto es, si el
jumper está colocado se genera
una rampa descendente (figura
6), en el caso contrario si no se
encuentra el jumper se estará
generando una rampa ascenden-
te (figura 5).
Un segundo amplificador operacional identificado
como IC1A se encuentra configurado como un oscila-
dor el cual entrega una señal cuadrada, pero con nive-
les de voltaje que van desde +12V hasta –12V, y prác-
ticamente se puede considerar a este oscilador como el
corazón de todo el proyecto, ya que a partir de aquí es
como se va generando la señal que controla y hace po-
sible el conteo que a su vez origina la rampa ya sea as-
cendente o descendente, la frecuencia de operación
puede ser modificada a través de la manipulación del
potenciómetro POT1 que en conjunción con C2 definen
el rango de frecuencia que entrega el circuito oscilador
y de esta manera se contará con la posibilidad de modi-
Figura 2
Figura 3

GENERADOR DE RAMPA POR DAC
ficar el rango de operación con respecto de la frecuen-
cia. Para poder hacer llegar la señal del oscilador al cir-
cuito contador, se requiere de un transistor para que por
medio de éste sean ajustados los niveles de voltaje a los
requeridos por la lógica TTL del cual forma parte el cir-
cuito contador. Un tercer amplificador operacional
IC1D es empleado en la configuración de amplificador
inversor, y su mi-
sión es la de encar-
garse de suministrar
la amplificación ne-
cesaria para que la
señal de rampa al-
cance los niveles
que se requieren
(para este proyecto
de +12V a – 12V).
La amplificación es
posible mediante la
relación de los valo-
res resistivos de
R15 y el POT2, y es
a través de la mani-
pulación de este úl-
timo, que se puede
cambiar la relación
de ganancia. Un
cuarto y último am-
plificador operacio-
nal identificado co-
mo IC1C es emplea-
do como un circuito
sumador inversor, y
cuya función es la
de agregar una cier-
ta cantidad de offset
para que pueda ser
desplazada la ram-
pa, ya sea hacia arri-
ba o hacia debajo de
su valor de referen-
cia. El control de la
magnitud de offset
se realiza por medio del potenciómetro POT3. Los cua-
tro amplificadores operacionales empleados en este
proyecto, se encuentran encapsulados dentro de un cir-
cuito integrado, el cual es muy versátil por el espacio
Figura 4
Figura 5
Figura 6
Figura 7

que se ahorra en los circuitos,
la matrícula de este integrado
de LM324.
Con respecto a la energía que
requiere todo el circuito, se
tiene la necesidad de hacerle
llegar un voltaje positivo
+12V (+V) y un voltaje nega-
tivo –12V (-V), además de un
valor de referencia eléctrica
(GND) y con los cuales sea
posible alimentar a los ampli-
ficadores operacionales del integrado LM324.
Para suministrar energía al circuito IC2 (74LS191
de lógica TTL) se emplea el regulador de voltaje 7805
que entrega un valor de 5V.
Por último, el circuito generador de rampa puede
operar como un convertidor digital analógico, por lo
que se tendría que inhabilitar el conteo que realiza el
circuito IC2, para que a través de los estados lógicos
que se encuentran en las terminales del conector JP1, se
entregue el valor de voltaje analógico correspondiente
a la combinación binaria, la cual debe encontrarse den-
tro de los parámetros de la lógica TTL, para inhabilitar
el conteo o generar la señal de rampa, se quita o coloca
un jumper en las terminales JP2, teniendo lo siguiente,
si no se encuentra el jumper el proyecto operará como
un convertidor digital – analógico, mientras que cuan-
do se encuentre conectado el jumper la respuesta a la
salida será la de una rampa.
Por último, en la figura 7 se observa el diagrama de
circuito impreso sugerido para nuestro montaje.
Lista de Materiales
IC1 - LM324 – Cuádruple operacional
IC2 - 74LS191 – Integrado TTL
IC3 – 7805 – Regulador de 3 terminales
R1, R6, R7, R8,R9 – 22kΩ
R2, R3, R4, R5, R10 - 12kW
R11, R15, R16, R17, R19 - 10kΩ
R12 - 8.2kΩ
R13, R14 – 1kΩ
R18 – 220Ω
R20, R21 - 390W
POT1 – Potenciómetro de 50kW
POT2 – Potenciómetro de100kW
POT3 – Potenciómetro de 10kW
C1 - 10mF – Electrolítico por 25 V
Varios
Placa de circuito impreso, gabinete para montaje,
conectores, cables de conexión, etc.
Nombre del Kit:
Generador de Rampa por
DAC
Clave:
ICA-006
Tipo:
Educativo, Instrumentación
so: Argentina: $ 7, México: $ 30 M.N, Otros
Países: U$S 5

En muchas ocasiones, por curiosidad o por necesi-
dad, se requiere saber cuál es la magnitud de tempera-
tura que está presente ya sea en una estancia, una re-
cámara, un almacén, etc. Para esta acción existe toda
una serie de termómetros comerciales que hacen dicha
tarea.
El circuito mostrado en este artículo es una alterna-
tiva para medir temperatura, empleando dispositivos
muy simples y económicos. Se tiene que tomar en cuen-
ta que algunos de los propósitos de este “Termómetro”
son los siguientes: que sea portátil (por lo tanto posea
bajo consumo de energía), se pueda instalar en cual-
quier lugar (protegido contra la intemperie), y sea de
lectura inmediata. Se recomienda que este termómetro
sea utilizado en casas habitación, ya que para aplicacio-
nes más complejas como puede ser el activar una alar-
ma de acuerdo a cierto nivel de temperatura, implicaría
aumentarle más circuitería y robustecer al termómetro
(lo cual en determinado momento no implica mayores
problemas).
El termómetro que aquí se propone indica el valor
de temperatura tal como los termómetros de mercurio,
en los cuales de acuerdo al valor de temperatura el mer-
curio sube o baja dentro de un tubo.
Este termómetro basa su operación en tres circuitos
integrados, los cuales se irán describiendo a lo largo de
este texto.
El circuito integrado cuya matrícula es LM3914 y
se encuentra identificado como IC3, es un dispositivo
ICA-007:ICA-007: TERMÓMETRO ELECTRÓNICO
Figura 1
Figura 2

que de acuerdo a la cantidad
de voltaje que se le haga lle-
gar, enciende o apaga una
serie de 10 led’s que se co-
nectan a sus terminales de
salida. Este integrado inter-
namente está compuesto por
una serie de amplificadores
operacionales (10 en total)
interconectados entre sí, los
cuales se encuentran confi-
gurados como comparado-
res de nivel, además tam-
bién cuenta con un voltaje de referencia de 1.25V que
es a través del cual se realizan las comparaciones de
voltaje y el correspondiente encendido de los led’s.
En la figura 1 podemos observar el circuito monta-
do en Protoboard.
El rango de operación del LM3914 está planteado
para que trabaje desde los 0V hasta un valor de 1.25V,
y por cada incremento de 125mV se irán encendiendo
los led’s correspondientes, de acuerdo a como se indica
en la tabla 1.
Por medio de los resistores R1 y R2 tienen la capa-
cidad de controlar tanto el consumo máximo de co-
rriente para cada led, y la luminosidad con la cual en-
cienden los led’s. Cabe mencionar que de acuerdo a lo
que el fabricante del integrado recomienda, por medio
del empleo de la siguiente ecuación: Iled = se puede fi-
jar el valor de corriente que circulará por cada uno de
los led’s encendidos; para el termómetro aquí analizado
se propone que la magnitud de corriente sea de Iled = 5
mA para cada led.
Por medio de la terminal 9 (MODE) del integrado
LM3914 se puede seleccionar que el termómetro indi-
que el valor de temperatura como una barra (que se en-
ciendan todos los led’s hasta el que indica el valor de
temperatura), o que únicamente se encienda el led co-
rrespondiente a la temperatura que se
está midiendo. Para seleccionar el mo-
do de operación “BARRA ó PUNTO”,
se cuenta con un puente selector (JP2),
el cual cuando se coloca hará que el ter-
mómetro opere como una barra, y cuan-
do no se encuentre puesto el termóme-
tro trabajará en forma de un punto.
El circuito integrado LM35 identifi-
cado como IC1 es un sensor de tempe-
ratura que únicamente tiene tres termi-
nales, una que corresponde a la de ali-
mentación al voltaje positivo, otra ter-
minal que se conecta a GND, y la terce-
ra es la que entrega un valor de voltaje
en función a
la magnitud
de tempera-
tura a la que
está someti-
do. Este sen-
sor de tem-
peratura tie-
ne la capaci-
dad de medir
temperaturas
dentro de un rango de –55ºC a +150ºC que en voltajes
corresponde a –55mV a +1500mV, para más detalles
observar la tabla 2.
La ventaja, al emplear este integrado, radica en el
hecho de que el nivel de voltaje que entrega de acuerdo
a la temperatura que mide, ya se encuentra calibrada en
ºC, además de que cada incremento de 10mV equivale
a 1ºC.
Para efectos de operación del termómetro, lo conve-
niente es definir que el rango de operación del sensor
sea de 0ºC a + 40ºC, ya que como se menciona al inicio
de este artículo su operación será destinada a un uso re-
sidencial, la cual no significa mayores problemas si se
quiere darle una aplicación industrial, ya que por medio
Figura 4

TERMÓMETRO ELECTRÓNICO
del circuito integrado que a continuación se describirá,
se tiene la posibilidad de manipular (ampliar o dismi-
nuir) el rango de operación.
El tercer y último circuito integrado que se emplea
es aquel cuya matrícula es LM324 y se identifica como
IC2, este integrado internamente está constituido por 4
amplificadores operacionales independientes entre sí, y
aunque para el termómetro solo será empleado uno de
ellos, se tiene la ventaja de que este integrado requiere
de una fuente de alimentación simple, lo cual es muy
benéfico si tomamos en cuenta que se está diseñando un
termómetro portátil.
La función que realiza el amplificador operacional
del LM324 es adecuar el valor de voltaje que está entre-
gando el sensor de temperatura, como ya se dijo la apli-
cación de este termómetro será casera, por lo que el ran-
go de operación será de 0ºC a + 40ºC, lo que equivale a
tener un rango de voltaje de 0V a + 400mV.
El esquema de circuito eléctrico del proyecto se ve
en la figura 2 y en la figura 3 damos una sugerencia de
circuito impreso.
Si se toma en cuenta que el rango de operación del
integrado LM3914 (IC3) es de 0V a 1.25V, entonces el
valor máximo que interesa del sensor (400mV) se tiene
que amplificar que alcance el valor máximo para acti-
var al IC3 (1.25V), lo cual significa que se tiene que
amplificar el valor de voltaje del sensor por un factor de
3.125 veces.
En la figura 4 vemos el termómetro montado en
placa impresa.
La configuración que adquirirá el amplificador ope-
racional del IC2 es la de amplificador “no inversor”,
siendo los resistores R3 y R4 los encargados de fijar el
factor de amplificación antes mencionado (3.125 ve-
ces).
Lo último que falta detallar
es la alimentación del circui-
to, y dadas las características
de los circuitos integrados, es
posible hacer uso de una
fuente de alimentación cuyo
valor puede ir desde 3V has-
ta 21V, y la forma de operar
del “Termómetro” no se verá
afectada. Para efectos de te-
ner un termómetro portátil,
se propone el empleo de una
batería cuadrada de 9V.
Lista de materiales
IC1 - LM35
IC2 - LM3914
IC3 - LM324
R1 - 2.2KΩ
R2 - Pot 10KΩ
R3 - 10KΩ
R4 - 22KΩ
D1 a D3 - LED VERDE
D4 a D7 - LED AMBAR
D8 a D10 - LED ROJO
Varios
Circuito impreso, portabatería
jumper, tira de headers sencillos
Figura 3
Nombre del Kit:
Termómetro Electrónico
Clave:
ICA-007
Tipo:
Aplicaciones de Utilidad,
Instrumentación
Países: U$S 4

Este montaje es ideal para un sin fin de aplicacio-
nes, desde un instrumento para entrenar canes hasta un
generador ultrasónico que es capaz de ahuyentar a es-
tos animales cuando se lo mantiene en funcionamiento
durante un período prolongado. Su montaje es sencillo
y muy económico.
Existe una gran cantidad de animales que tienen la
capacidad de captar sonidos de frecuencias altas con
respecto a lo que el oído humano puede escuchar (ver
la figura 1).
Pues bien, aprovechando la característica del oído
de los caninos que pueden captar sonidos que se en-
cuentran entre el rango de
30Hz a 50kHz (el rango del
oído humano va de 20Hz a
20kHz), se pueden emplear
sonidos que el ser humano no
puede escuchar, por ejemplo
para llamar a una mascota o
disuadir a un perro callejero
de provocar una mordedura.
De acuerdo a lo mencio-
nado anteriormente, este cir-
cuito tendrá la posibilidad de
dos alternativas de operación,
las cuales servirán de forma
específica tanto para “entre-
nar caninos” como para “evi-
tar el ataque de un perro”, am-
bos servicios que ofrece este
silbato ultrasónico trabajarán
a partir de sonidos cuyos va-
lores de frecuencia se encuen-
tran por encima del rango au-
dible del oído humano (ultra-
sonido).
Este silbato ultrasónico
basa su operación en el clásico circuito integrado que
genera una señal cuadrada y que recibe el nombre de
temporizador 555, este integrado está identificado co-
mo IC1, y se encuentra bajo la configuración de astable
o carrera libre.
El 555 se encarga de producir una señal cuadrada
que opera a una frecuencia de 30kHz, la cual se fija con
la ayuda de los resistores R1, R2 y C1.
Para conseguir que el valor de frecuencia sea de
30kHz, lo más conveniente es que el valor del capaci-
tor C1 sea igual a 1nF, ya que de otra manera se obten-
ICA-008:ICA-008: SILBATO ELECTRÓNICO
PARA PERROS
Figura 1
Figura 2
FORMA DE OPERACION ACCION A SEGUIR
ENTRENAMIENTO El push boton sólo se presiona por pequeños intervalos
de tiempo (no más de 2 segundos).
DISUASIÓN El push boton se presiona de manera continua
mientras se mantenga latente el peligro de un ataque.
Tabla 1

SILBATO ELECTRÓNICO
drían valores de resistores ya sean muy grandes o muy
pequeños.
Para configurar al 555 en modo astable se realiza la
conexión de los elementos de acuerdo a como se ilustra
en la figura 2.
Al unir las terminales 2 y 6 del circuito integrado
IC1, se tendrá la posibilidad de generar un autodisparo
por el mismo 555, provocando una señal cuadrada de
carrera libre. El capacitor C1 se carga a través de los
resistores R1 y R2 (R1 + R2), mientras que la descarga
de C1 se da únicamente a través de R2.
Así el ciclo de trabajo o de carga (cuando se tiene
un valor diferente de 0V), se encuentra determinado por
la siguiente expresión:
ton = 0.693 (R1 + R2) C1
Por otra parte, el ciclo
de descarga (cuando se tie-
ne un valor igual a 0V) se
encuentra determinado por
la siguiente expresión:
toff = 0.693 (R2) C1
En este modo de opera-
ción, el capacitor se carga y
descarga entre el rango de
valores de voltaje que van
desde 1/3Vcc hasta
2/3Vcc, lo que provoca que
el valor de frecuencia a la
cual está oscilando el 555
sea independiente del valor
de voltaje con el cual se es-
tá alimentando.
El silbato ultrasónico
cuenta con un interruptor
de 1 polo, 1 tiro y por me-
dio de éste se puede encen-
der o apagar toda la circui-
tería, este interruptor se
agrega con el fin de que
únicamente el silbato opere
cuando se le requiera y no
se acabe la batería con la
cual se alimentará. Una vez
encendido el silbato y por
medio de un botón de auto
– reposición (push boton),
se puede generar el sonido
ultrasónico, de aquí se pue-
den tener las dos opciones
indicadas en la tabla 1.
La forma de operación es la siguiente:
ENTRENAMIENTO: El push boton sólo se pre-
siona por pequeños intervalos de tiempo (no más de 2
segundos).
DISUASIÓN: El push boton se presiona de mane-
ra continua mientras se mantenga latente el peligro de
un ataque.
En el modo de entrenamiento, lo que se pretende es
que el canino escuche e identifique un pulso para que
sepa que se le está llamando, mientras que en el modo
de disuasión se busca que el canino se aleje de nosotros,
provocándole un malestar con una frecuencia ultrasóni-
ca que sea constante.
Por último, para verificar que el silbato opera sin
ningún problema, se
cuenta con un led que se
encenderá cuando se opri-
ma el push boton, cuando
esté encendido el silbato.
En la figura 3 se puede
ver el esquema de circuito
impreso propuesto.
Lista de Materiales
IC1 - NE555 – Circuito
Integrado
R1- 820Ω
R2 – 22kΩ
R3 – 390Ω
R4 - 390W
C1 - 1nF - Cerámico
C2 - 10nF - Cerámico
D1 - LED ROJO de 5 mm
Varios
Interruptor push boton,
interruptor miniatura,
portabatería, buzzer pie-
zoeléctrico, placa de cir-
cuito impreso
Figura 3
Nombre del Kit:
Silbato Electrónico para
Perros
Clave:
ICA-008
Tipo:
Didáctico, Utilidad Práctica
Países: U$S 4

En todos los vehículos modernos es posible contro-
lar la intensidad luminosa del tablero para, de esta ma-
nera, poder ajustar la visibilidad durante la obscuridad
de los instrumentos que auxilian a la conducción del
vehículo. En este artículo describimos un sencillo y no-
vedoso dimmer para el auto.
Se puede contar con vehículos no tan nuevos, a los
que simplemente se les encienden las luces del tablero
sin poder regularles su intensidad lumínica, o que de
plano esta función dejó de operar desde hace mucho
tiempo.
El dimmer aquí propuesto tiene la tarea principal de
regular la intensidad luminosa del tablero de conduc-
ción de un vehículo, para que el conductor se sienta a
gusto y no se deslumbre durante un viaje nocturno (fi-
gura 1).
Cabe aclarar que esta operación no es la única que
se le puede asignar a este dimmer, ya que puede operar
en general para controlar la intensidad luminosa de
cualquier lámpara de hasta 12 V.C.D. (voltaje de co-
rriente directa exclusivamente) con una corriente máxi-
ma de 2A.
Este dimmer basa su operación en el control del ci-
clo Toff de una señal cuadrada, esto es, el ciclo Ton se
mantiene constante de acuerdo a como se muestra en la
figura 2.
En función de lo anterior, la lámpara se estará en-
cendiendo y apagando mientras el circuito esté energi-
zado. Si la frecuencia fuera de un valor pequeño lo que
se visualizaría es un parpadeo en la lámpara, pero como
de lo que se trata es de dar la impresión de que ésta se
encuentra constantemente encendida, se hace necesario
el empleo de un valor de frecuencia a la cual el ojo hu-
mano así lo perciba.
El valor de frecuencia se determina de acuerdo a co-
mo se encuentra expresado en la tabla 1, (observar tam-
bién la figura 3).
Tanto en la tabla 1 como en la figura 3, se nota que
el valor Ton es el mismo cuando la lámpara irradia luz
intensa, que cuando irradia una luz muy tenue (casi
apagado), mientras que el ciclo Toff es el que cambia de
valor dependiendo de la intensidad luminosa, por lo
tanto, cuando la lámpara se encuentra encendida con
una luz muy intensa representa que el ciclo durante la
cual se apaga (Toff) es muy pequeño, dando la impre-
sión al ojo humano de que se encuentra constantemen-
te energizada. Y cuando la lámpara emite una luz muy
tenue, significa que el ciclo Toff es de un valor muy
cercano al ciclo Ton, produciendo el efecto al ojo hu-
mano de una intensidad luminosa muy baja.
El esquemático correspondiente a nuestro dimmer
se muestra en la figura 4. El circuito que se encarga de
ICA-009:ICA-009: DIMMER DE 12V PARA
EL TABLERO DEL AUTO
Figura 1
Figura 2

DIMMER DE 12V PARA EL TABLERO DEL AUTO
producir la señal cuadrada del
dimmer es el conocido circuito
integrado lineal 555 (IC1 que se
encuentra configurado como as-
table) que necesita del apoyo de
los siguientes resistores R1, R2
y POT, además de los capacito-
res C1 y C2, para generar dicha
señal.
La manera de calcular los ciclos
Ton y Toff, se realiza de acuerdo
a las siguientes expresiones ma-
temáticas:
Ton = 0.693 (RA+ RB) C1
Toff = 0.693 (RB) C1
NOTA:
RA = R2 + POT
RB = R1 + POT
Para que el ciclo Ton
se mantenga cons-
tante en todo mo-
mento, la suma de
resistores RA+RB
no debe de cambiar
de valor, y se en-
cuentra sumando los
valores resistivos de
R1+R2+POT. Por
otra parte, para que
el ciclo Toff cambie
su valor de acuerdo
con la intensidad lu-
minosa, únicamente
debe cambiar el va-
lor del resistor RB
(sin que se afecte la
suma RA+RB), esto
se logra conectando
la terminal de cen-
tral del potencióme-
tro POT de acuerdo
a como se indica en
el diagrama esque-
mático, así el valor
de la suma RA+RB
no se modifica nun-
ca, ya que se está
midiendo de extre-
mo a extremo del
arreglo resistivo.
Para manejar la
Figura 3
Figura 4
Figura 5

energía que se requiere para encender la lámpara o un
arreglo de lámparas (este arreglo no debe superar un
consumo de 12 VCD a 2 Amp) se utiliza el transistor
TIP120 (identificado como Q1). Por medio del LED D1
se puede monitorear la operación del circuito, refleján-
dose en éste la acción sobre la lámpara.
En la figura 5 se puede apreciar el diseño para la
placa de circuito impreso, mientras que en la figura 6 se
observa el armado en un experimentador tipo proto-
board.
Es importante aclarar que al momento de conectar
este dimmer al tablero de un vehículo, se revise la po-
laridad de la batería, ya que al cambiar las terminales de
alimentación el dimmer se puede dañar, provocando a
su vez un cortocircuito hacia la batería del vehículo. Y
por último, es recomendable colocar un fusible de pro-
tección tal como se indica en el diagrama esquemático,
así como conectar la lámpara o arreglo de lámparas en
el borne correspondiente que se contempla en el circui-
to impreso del dimmer.
Lista de Materiales
IC1 – NE555 ó LM555 – Integrado temporizador
R1 – 1kΩ
R2 – 1kΩ
R3 – 1kΩ
R4 – 390Ω
R5 – 1kΩ
POT – Potenciómetro de 50kΩ
C1 – 0,01µF - Cerámico
C2 – 0,01µF - Cerámico
D1 – Led verde de 5 mm
Q1 – TIP120 – Transistor Darlington NPN
Varios
Bornes tipo Header, fusible para vehículo de 2A
(recomendado), placa de circuito impreso, gabinete
para montaje, cables, estaño, etc.
Figura 6
Imagen del kit de
componentes necesario
para armar el dimmer
Nombre del Kit:
Dimmer de 12V para el
Tablero del Auto
Clave:
ICA-009
Tipo:
Educativo, Instrumentación
Países: U$S 4
$ 13, México: $ 70 M.N, Otros Países: U$S 7

Para proteger los inmuebles, vitrinas,
exhibidores, etc, de la intromisión de perso-
nas ajenas, existe toda una amplia gama
de productos y servicios que están presen-
tes en el mercado, desde sofisticados siste-
mas de alarma hasta el servicio de guar-
dias que se encuentran apostados alrede-
dor de la casa o negocio que se quiere sal-
vaguardar.
El circuito que se describe es el de un sensor que
se instala, ya sea en aquella puerta o ventana que nin-
guna persona sin autorización alguna debe abrir. Y
que sea accionada una señal de alarma tanto sonora
como audible cuando ocurra la apertura.
Este circuito de protección basa su operación en
un interruptor que se abre o cierra cuando esté pre-
sente un campo magnético, por lo que también se re-
quiere el uso de un imán.
Cuando la ventana o puerta tiene que ser abierta,
el circuito cuenta con un selector que activa o desac-
tiva la alarma.
El circuito de protección magnética se encuentra
dividido en tres partes fundamentales para la ejecu-
ción de su trabajo, las cuales se describen a continua-
ción.
La primera parte está integrada básicamente por
un sensor magnético denominado “reed switch”, el
cual consiste en un simple interruptor encapsulado en
una ampolleta de vidrio, el interruptor del reed switch
se cierra cuando un campo magnético se encuentra
cerca de éste, por lo que se hace necesario la utiliza-
ción de un imán con la suficiente energía magnética
para que active al reed switch.
El principio de operación para el circuito de pro-
tección es muy simple, si el imán se instala cerca del
reed switch el interruptor de éste se encontrará ce-
rrado, en caso contrario, si alejamos el imán del reed
switch el interruptor se abrirá. Veamos un ejemplo, si
el circuito que contiene al reed switch lo instalamos
en el marco de una ventana, y el imán lo colocamos
sobre la ventana, cuando ésta está cerrada, el imán
se encontrará cerca del reed switch, y cuando la ven-
tana sea abierta el imán se alejará.
El reed switch lo conectamos en serie con el resis-
tor R1 para formar los siguientes estados:
• Si el imán se encuentra cerca del reed switch se
producirá un voltaje diferente de 0V.
• Si el imán se aleja del reed switch se producirá
un voltaje igual a 0V.
Estas respuestas son aprovechadas para energi-
zar un relevador a través del transistor Q1 (2N2222),
esto es, si el imán está cerca del reed switch se acti-
vará el relevador RL1 y en caso contrario se desener-
gizará.
De igual manera la respuesta del reed switch se
hace llegar al amplificador operacional identificado co-
mo IC1 (LM311), el cual se encuentra configurado co-
ICA-010:ICA-010: PROTECCIÓN MAGNÉTICA PARA
PUERTAS Y VENTANAS
Figura 1
Figura 2

mo comparador inversor, que a su vez de acuerdo a la
ubicación del imán hará que un circuito temporizador
se active o no.
La etapa del circuito temporizador utiliza el circui-
to integrado que genera una señal cuadrada y que se
denomina como IC2 (NE555), este integrado estará
trabajando en la llamada configuración astable o de
carrera libre. El 555 genera una señal cuadrada que
opera a una frecuencia de 1KHz, la cual se fija con
ayuda de los resistores R4, R5 y C2.
A través de la terminal 4 del IC2 se tiene la posibi-
lidad de controlar la generación de la señal cuadrada,
por lo que sí está presente un valor de 0V en dicha
terminal, la onda cuadrada se inhibe, mientras que un
voltaje diferente de 0V produce la señal cuadrada a la
frecuencia fijada por R4, R5 y C2.
Cuando el imán se encuentra cerca del reed
swicth, se hace llegar un valor de 0V a la terminal 4
del NE555 a través del amplificador operacional
LM311, cancelando la producción de la señal cuadra-
da. Pero si el imán se aleja del reed swicth, se ha-
ce llegar un valor diferente de 0V a la misma terminal
4 del NE555 provocando una señal cuadrada que a su
vez activa al zumbador piezoeléctrico BZ1, originando
una señal audible de alarma.
Si por alguna razón se requiere abrir la puerta o
ventana que se encuentra protegida, se cuenta con un
selector identificado como JP4, con el cual utilizando
Figura 3
Figura 4

PROTECCIÓN MAGNÉTICA PARA PUERTAS Y VENTANAS
un jumper se puede activar o desactivar la alarma. Re-
tomando la forma de operar del relevador RL1, se
mencionó anteriormente que si el imán se encuentra
cerca del reed switch el RL1 se activa, por lo que si es
necesario del relevador, se pueden tomar sus contac-
tos para enviar la señal de alarma a distancia a algún
panel. Aquí se sugiere que sea utilizado el contac-
to normalmente abierto del relevador para producir
una señal de alarma confiable.
Por último, cabe mencionar que el circuito de protec-
ción magnética puede ser energizado con valores de
voltaje que van desde 5VCD, hasta 12VCD, ya que tan-
to el LM311 y el NE555 son circuitos integrados lineales,
y solo quedaría revisar cuál es el valor de voltaje que
puede soportar la bobina del relevador. Como se trata
de un sistema de seguridad, se recomienda la utiliza-
ción de una batería para que se dé el respaldo de ener-
gía, en caso de que ésta se ausente.
Lista de Materiales
IC1 - LM311
IC2 - NE555
R1, R3, R6 - 390Ω 1/2Watt
R2, R4 - 3.3KΩ 1/2Watt
R5 - 8.2KΩ 1/2 Watt
C1 - 0.01µF
C2 - 0.1µF
Q1 - Transistor 2N2222
D1 - Diodo 1N4001
D2 - Led Rojo
BZ1 - Zumbador Piezoeléctrico
RL1 - Relevador
Reed switch
Varios
Bornes de conexión, Circuito impreso e Imán.
Figura 5
Nombre del Kit:
Protección Magnética para
Puertas y Ventanas
Clave:
ICA-010
Tipo:
Sistemas de Seguridad,
Alarmas, Bricolage
Países: U$S 3
$21, México: $ 170 M.N. Otros Países: U$S 9

Hemos desarrollado un prototipo económico, pero
de alto desempeño para programar PICs. El circuito
está basado en el hardware del programador JDM y en
el software de IC-PROG, realizando las modificaciones
y adiciones necesarias para hacerlo tan funcional co-
mo los programadores profesionales con muy bajo cos-
to.
INTRODUCCION
En Saber Electrónica se ha publicado el cargador
NOPPP y el QUARK PIC BASIC entre otras, sin em-
bargo, desarrollamos este prototipo para usuarios de
pics más exigentes. Si bien los cargadores publicados
han sido de mucha utilidad, este nuevo prototipo les
permitirá programar PICs más poderosos como el
PIC16F873 (de 28 pins), el PIC16F874 (de 40 pins) o
pics mejorados como el PIC16F627.
Existen en Internet muchos programadores de pics
de uso libre, como el JDM, el TAIT, el PROPIC 2 y el
TAFE, entre otros muchos. Sin embargo, ningún que-
mador (programador) funciona sin un programa que lo
opere, para ello existen también muchos utilitarios co-
mo el IC-PROG, el PIC-ALL, el NOPPP, el PONY-
PROG, etc. (muchos de uso libre). Cada programador y
cada programa posee sus propias ventajas y desventa-
jas, lo importante es escoger un programa que sea com-
patible con el programador elegido.
¿Por qué basar el diseño en el programador JDM?
En principio, para programar un PIC se requiere de
una fuente de 5 volt para alimentarlo (Vdd) y otra fuen-
te de 13 volt para programar o “quemar” el PIC (Vpp)
lo que implica que debemos tener dos fuentes de volta-
je para realizar la operación, lo que de entrada nos ele-
varía el costo.
En el JDM (véase www.jdm.homepage.dk) cabe
destacar “lo ingenioso del diseño” ya que emplea los
AATR-0001 -TR-0001 - AATR-0002TR-0002 QUARK PRO 2
CARGADOR UNIVERSAL DE PICS
Y MEMORIAS EEPROM
Figura 1

QUARK PRO 2 - CARGADOR DE PICS Y EEPROM
voltajes disponibles del puerto serie de la computadora
para que, mediante un arreglo con diodos y capacitores
(llámese multiplicador de tensión integrado por D3, D4,
D5, D6, C1 Y C2) se puedan obtener los más de 13V
necesarios para programar cualquier PIC. Esto nos
ofrece una gran ventaja, ya que no requerimos fuente de
alimentación externa alguna, convirtiendo el programa-
dor en un circuito “parásito” que en nuestro caso se ali-
menta del puerto serie de la computadora, logrando así
abatir el costo más alto que representan las fuentes de
alimentación.
Otra ventaja que ofrece este programador es que no
requerimos de un limitador de corriente para el caso de
insertar un PIC dañado, ya que el circuito RS232 del
puerto serie de la PC tiene su propio limitador de co-
rriente. Sin embargo, no podemos tener toda la gloria,
ya que para los que se dedican a la programación “in si-
tu”, es decir, los que programan los PIC’s en el mismo
circuito donde
opera y el cual
se diseña con
un conector
especialmente
destinado pa-
ra la progra-
mación, este
programador
o cargador de
PIC’s no fun-
ciona ya que
la tierra del
circuito no es
compatible con la tierra flotante de nuestro programa-
dor. Para tal caso, se supone que los que realizan este ti-
po de programación se dedican profesionalmente a ello,
y por ende contarán también con un programador pro-
fesional que tenga sus propias fuentes de alimentación.
Cabe recordar que el objetivo principal de nuestro
prototipo es que sea económico, fácil de usar y confia-
ble.
En la figura 1 se muestra el diagrama esquemático
del programador JDM. En la figura 2 se muestra en cir-
cuito impreso sugerido.
¿Por qué utilizar el programa IC-PROG?
Con el mismo criterio que seleccionamos el hard-
ware (programador JDM), seleccionamos el software
(IC-PROG), basados en el que fuera más compatible. El
IC-PROG ofrece varias ventajas: La primera es que es
dentro de su menú ofrece opciones importantes como la
posibilidad de seleccionar el puerto a utilizar, así como
el prototipo de programador a utilizar; la segunda es
que el programa ofrece un am-
biente de trabajo muy amigable,
ya que este programa y gracias a
las aportaciones de muchos cola-
boradores de todo el mundo, está
traducido a varios idiomas y ter-
cero es que es compatible con la
mayoría de los sistemas operati-
vos de la PC, además que con
frecuencia están disponibles de
manera gratuita versiones actua-
lizadas (véase www.ic-prog-
.com). En la figura 3 se muestra
el ambiente de trabajo de este
programa. Si usted ha trabajado
con ambientes de programas di-
ferentes, podrá observar que el
ambiente del IC-Prog dispone de
herramientas de trabajo muy
completas.
Figura 2
Figura 3

EL PROGRAMADOR QUARK PRO 2
Para cargar un programa en un microcontrolador
PIC se requiere de una serie de parámetros básicos a
saber:
VDD = Voltaje de alimentación de 5V
VSS = Referencia de tierra del circuito
VPP = Voltaje de programación de 14V
PGD = Datos de programación
PGC = Pulsos de reloj para la sincronización
En la figura 4 se muestra el circuito eléctrico del
programador QUARK-PRO 2. Como puede observar
no existe ninguna fuente de alimentación externa. El
circuito se alimenta del puerto serial de la PC a través
del conector DB9. El voltaje de alimentación VDD se
obtiene de los mismos pulsos de reloj (pin 7 del DB9),
los cuales son rectificados por los diodos D3 y D4 y es-
tabilizado a 5 volt mediante el diodo zener D5 (5.1V) y
el capacitor C1. De la misma manera, se obtiene el vol-
taje de programación VPP, cargando el capacitor C2 y
estabilizando con el diodo zener D6 (8.2V) el cual se
suma al voltaje del zener D5 (5,1V), obteniéndose así
13.3 Volt suficientes para realizar la programación del
PIC. Se han adicionado el LED L1 para visualizar el
proceso de grabación o lectura del PIC, así como el
LED L2 para indicar que el circuito se encuentra ali-
Figura 4
Figura 6
Figura 7

QUARK PRO 2 - CARGADOR DE PICS Y EEPROM
mentado, además, si se
colocara un PIC en cor-
to, este LED se apagará
o bajará significativa-
mente su intensidad.
Más adelante expli-
caremos en detalle el
proceso completo de
trasmisión (grabación) y
recepción (lectura) de
datos, así como la fun-
ción de cada uno de los
componentes del pro-
gramador.
En la figura 5 se
muestra el circuito im-
preso sugerido para
nuestro prototipo.
USO DEL IC- PROG
Una vez que haya
armado su prototipo de
programador (quema-
dor) QUARK-PRO, ya
tiene listo su hardware,
ahora le falta el softwa-
re, que para nuestro ca-
so hemos sugerido el
IC-PROG.
Vaya a la página de
Internet www.ic-prog-
.com e ingrese al área de
descargas (download),
ahí encontrará varias
versiones de este pro-
grama tal como se su-
giere en la figura 6.
Descargue la última versión (a la fecha
de redactar este artículo era la ver-
sión1.05C) y guárdela en una carpeta de su
disco rígido. También descargue el archivo
IC-Prog NT/2000 driver y guárdelo en la
misma carpeta, porque puede serle útil en
caso de que esté usando un sistema operati-
vo Windows XP y tenga conflictos en la
ejecución del IC-Prog.
Abra el archivo con Win-Zip y ejecute
el programa icprog.exe (figura 7) para ins-
talarlo. Una vez que haya hecho esto, apa-
recerá un ícono de acceso directo a su pro-
grama (figura 8) que le permitirá abrir di-
rectamente en programa cuando lo desee
Figura 5
Figura 8

utilizar. Al ejecutar este ícono aparecerá una ventana
del programa (figura 3). Ahora solo queda probar su
proyecto. Conecte al puerto serial de su PC el progra-
mador y el led rojo (L2) deberá encender. Seleccione
cualquier dispositivo y elija la opción “programar”, eje-
cute y observe el led verde (L1). Este deberá encender
conforme se lleve a cabo el proceso. Si todo va bien:
¡felicidades!, su proyecto funciona. Si tiene algún pro-
blema o duda, por favor escriba a ateclien@webelectro-
nica.com.ar y con gusto lo ayudaremos.
Si lo prefiere puede solicitar el montaje completo
armado o el kit para que Ud. lo arme, los cuales se pro-
veen con el instructivo de trabajo y un CD completísi-
mo, con un Curso de Microcontroladores PIC, varios
prototipos completos, un curso de programación, un
montón de programas, un clip completo en VCD, ade-
más incluimos la última versión del programa de desa-
rrollo para PIC’S MPLAB de Microchip, a entornos de
Desarrollo (MPLAB, MPASM, etc.) y gran cantidad de
aplicaciones.
Lista de Materiales
U1 - Base (zócalo) para CI de 8 pins
U2 - Base para CI de 18 pins
U3 - Base para CI de 28 pins (usar 2 bases de 14
pins)
U4 - Base para CI de 40 pins
DB9 - Conector DB9 hembra
DI, D2, D3, D4 - Diodo 1N4148
D5 - Diodo zener de 5.1V 1W
D6 - Diodo zener de 8.2V 1W
Q1, Q2 - Transistor BC547C
Q3 - Transistor BC557C
C1, C2 - Electrolíticos de 1000µF x 25V
C3, C4 - Cerámicos de 0.001µF
R1 - Resistencia de 100kΩ
R3 - Resistencia de 1.5kΩ
R5 - Resistencia de 2.7kΩ
L1 - Diodo Led verde y L2 - Diodo Led rojo
Varios
Placas de circuito impreso, gabinete para montaje,
estaño, #cable de red de computadoras tipo PC para el
conector DB9, conector macho y hembra DB9 para co-
nectar a la PC, etc.
#El cable está incluido en el kit armado o para
armar.
Nombre del Kit:
Quark Pro 2
Clave:
ATR-0001 - ATR-0002
Tipo:
Utilidad Práctica, Service
so: Argentina: $15, México: $50 M.N. Otros
Países: U$S 7
$60, México: $260 M.N. Otros Países: U$S 30
$ 70, México: $290 M.N. Otros Países: U$S 35

Presentamos el montaje de un amplificador de au-
dio de 20W con ecualizador, publicado en la revista
Electrónica en Acción, que es utilizado en los Talleres
de Armado de Prototipos que se desarrollan en diferen-
tes países, con entrada libre para lectores de Saber
Electrónica, en el marco del Club SE.
En el taller “Análisis y Armado de un Amplificador
de Audio con Ecualizador”, los asistentes aprenden el
funcionamiento de un amplificador de audio multiuso
con excelentes características y una potencia de salida
de 20watt. En la práctica, los asistentes evaluarán el
prototipo con señales provenientes de un generador, ve-
rificando cómo varía la salida en la bocina (con la ayu-
da de un osciloscopio) cuando se accionan los controles
del ecualizador.
El amplificador de este proyecto presenta una po-
tencia de salida de 20W y posee un ecualizador de 5
bandas que permite el control de tonos a gusto del ope-
rador. Posee pocos componentes periféricos y puede ar-
marse en versión estéreo con sólo duplicar las placas de
circuito impreso.
La potencia de salida de este amplificador es de
20W IHF por canal, lo que está bien cercano a muchos
aparatos comerciales, que no siempre anuncian poten-
cias reales y no poseen la misma calidad o recursos de
ecualización.
El amplificador de potencia está, en realidad, cons-
tituido por dos amplificadores en puente, siendo cada
amplificador, a su vez, constituido básicamente por un
circuito integrado TDA2002, tres capacitores y cuatro
resistores.
Como el disipador de calor, usado para los
TDA2002, en este montaje, posee una superficie de di-
sipación suficiente para evitar el calentamiento indebi-
do de los mismos, podemos también tener la seguridad
de que el hecho de estarlos usando para obtener una po-
tencia bien cercana a la máxima especificada, no repre-
senta ningún riesgo de dañar estos circuitos integrados.
ICA-ICA-AMEC:AMEC: AMPLIFICADOR DE AUDIO DE
20W CON ECUALIZADOR
Figura 1

La sensibilidad del TDA2002 es muy buena. Es necesa-
ria una señal de amplitud igual a 125mV en la entrada
del circuito integrado (pin) para que obtengamos en su
salida la máxima potencia. Se optó por un tipo de ecua-
lización que usará controles de tonalidad pasivos.
El circuito completo del amplificador ecualizador
aparece en la figura 1. El diseño de la placa de circuito
impreso puede verse en la figura 2 (está en dos partes).
Es importante observar (y respetar) que los termina-
les de salida del amplificador en puente son siempre
aislados de tierra, por el hecho de que esta salida es lo
que podemos llamar salida “balanceada”.
La entrada de audio, como podemos observar en la
ilustración de la placa de circuito impreso, con los de-
talles de las conexiones externas, está formada sola-
mente por un cable; eso ocurre porque la otra terminal
es la tierra de la alimentación, y no habría, necesidad de
usar dos cables para el mismo propósito.
Generalmente los amplificadores ecualizadores,
principalmente los de fabricación comercial, poseen
una llave conecta – desconecta que cuando se la coloca
en la posición de desconectar, además la alimentación
del circuito, conecta los parlantes directamente a la
fuente de audio (o sea, la radio o pasacintas que estaba
conectado a la entrada del circuito) para que pueda te-
ner dos opciones en el modo de oír en el sonido. Si bien
Figura 2

AMPLIFICADOR DE AUDIO DE 20W CON ECUALIZADOR
aquí no se encuentra, nada impide que use tal sistema
en la conmutación de parlantes, si lo juzga necesario.
Los asistentes a estos talleres pueden adquirir los
materiales del taller consistentes en:
1) Video VCD: “Manejo del Multímetro y del Osci-
loscopio”, de una hora quince minutos de duración.
2) CD Interactivo Multimedia que contiene: a) Li-
bro: Amplificadores de Audio; b) Libro: Manejo del
Multímetro, c) Libro: Manejo del Osciloscopio; d) Li-
bro Servicio a Equipos Electrónicos, e) 150 Proyectos
Electrónicos, f) Manual Interactivo de componentes
con características y reemplazos de 96.000 elementos,
g) Programa para convertir su PC en Generador de
Funciones, h) Programa para convertir su PC en osci-
loscopio.
3) Kit completo para armarse un amplificador de
audio con ecualizador
4) Manual: “Manejo del Multímetro y del Oscilos-
copio”
5) Diploma de Asistencia al Taller
Prosiguiendo con el montaje, en la figura 2 se dibu-
ja la placa de circuito impreso.
Lista de Materiales
CI-1, CI-2 - TDA2002 - circuito integrado amplifi-
cador
D1 - SK3/04 - diodo de silicio
P1 - 10kΩ - potenciómetro logarítmico
P2 a P6 - 47kΩ - potenciómetros lineales
R1, R8 - 10kΩ
R2, R9 - 2,7Ω
R3, R7 - 270Ω
R4, R5 - 1Ω
R6 - 5,6Ω
R10 - 56Ω x 1W
R11, R14 - 15kΩ
R12 - 470Ω
R13 - 22kΩ
R15 - 6k8
R16 - 18kΩ
C1, C7 - 2,2µF - capacitores electrolíticos
C2, C8 - 470µF - capacitores electrolíticos
C3, C4, C15 - 150nF - capacitores cerámico o de
poliéster
C5 - 1000µF - capacitor electrolítico
C6, C10 - 220nF - capacitores cerámicos
C9, C13 - 22nF - capacitores cerámicos
C11 - 47nF - capacitor cerámico o de poliéster
C16, - 10nF - capacitores cerámicos o de poliéster
C17 - 6n8 - capacitor cerámico o de poliéster
C18 - 4n7 - capacitor cerámico o de poliéster
C20 - 10nF - capacitor cerámico o de
poliéster
C21-68nF - capacitor cerámico o de poliéster
Varios:
Placa de circuito impreso, disipadores de calor
para los integrados, perillas para los potenciómetros,
cables, bocina, soldadura, fusible de 2A, etc.
Nombre del Kit:
Amplificador de Audio de
20W con Ecualizador
Clave:
ICA-AMEC
Tipo:
Audio, Bricolage
Países: U$S 5
Precio sugerido del kit armado: Argentina: $
41, México: $ 230 M.N., Otros Países: U$S 20

El NOPPP es un software para un cargador muy
simple y efectivo. Este software es capaz de “manejar”
una pequeña placa con muy pocos componentes para
programar PICs de 18 terminales. El software posee al
menos 3 versiones que le permiten operar en diferentes
plataformas de Windows.
Realmente no tiene defectos importantes y nos per-
mite cargar los PIC 16C83, 16C84 y 16F84 en forma
muy económica ya que el hardware correspondiente só-
lo requiere dos diodos rápidos de señal, un BC548 y 4
resistores, además de una fuente regulada doble de 13 y
5V y un conector para el puerto paralelo de la PC. Más
adelante veremos el circuito
completo, pero para entender el
funcionamiento del cargador de
programas nada mejor que el cir-
cuito simplificado de la figura 1.
A propósito, el nombre del
software proviene de las iniciales
de NO Piece Programer Pic, es
decir: Programador para PIC sin
Piezas, en alusión a los muy po-
cos componentes que requiere.
Las patas de comunicación con
el puerto paralelo de la PC están
indicadas como 1J1, 2J1, etc, ya
con J1 designamos al conector de
entrada y el número inicial indi-
ca a qué pata se dirige el cable
(también incluimos el color del
mismo). Los datos (oscilando de
0 o 5V) ingresan en sucesión por
el cable 14J1 y, atravesando el
resistor R2, llegan a la pata 13 del PIC. La pata 13 per-
teneciente al puerto “B” se comporta como una pata de
entrada de datos en tanto el cable 2J1 se encuentra en el
estado bajo, es decir que la pata 4 Vpp está a un poten-
cial de 13V aproximadamente.
Al mismo tiempo, el cable 17J1 se manda a poten-
cial de masa para que los datos entrantes no salgan a su
vez por el cable 11J1; de este modo, el diodo D1 no per-
mite que el potencial del cable supere la tensión de ba-
rrera del diodo (es decir que el diodo D1 opera como
una llave). Como ya sabemos los datos deben ser vali-
dados por medio de un cambio de estado de la señal de
clock que ingresa desde la PC por el cable 1J1.
Fórmese una imagen mental del flujo de datos.
Piense en la PC como si bombeara datos al PIC por el
cable 14J1; el PIC, para no inflarse, los devuelve por el
cable 11J1. En realidad, los datos ingresan por la pata
13 del PIC y se instalan en la memoria; pero a continua-
ción, el programa de carga verifica que el dato esté en
la posición de memoria correspondiente y si así ocurre,
se habilita la carga del siguiente dato. La secuencia es
tal que:
A) se direcciona una posición de la memoria,
B) se graba,
C) se verifica esta última grabación y si es correcta,
D) se habilita al programa para cargar el siguiente dato.
KKITIT-0001/R:-0001/R: PROGRAMADOR SENCILLO DE PICS
OPCIONAL: ENTRENADOR DE PICS
Figura 1

PROGRAMADOR SENCILLO DE PICS
De acuerdo al programa de carga, si falla la carga de
un dato se puede seguir con los otros y al final se inten-
ta la carga del dato que no se cargó. En otros, una falla
de verificación significa que el programa debe volver a
cargarse completo.
Ahora que conocemos el funcio-
namiento del cargador de progra-
mas NOPPP vamos a completar el
circuito con una fuente de alimen-
tación y el conector para PC (figu-
ra 2).
Observe que las fuentes están con-
formadas por dos reguladores de 5
y de 12V pero, como necesitamos
un regulador de 13V, realizamos
una pequeña modificación en el
regulador de 12V; agregando los
diodos D1 y D2 la tensión de sali-
da se incrementa a un valor de
13,2V. El otro cambio importante
es el agregado de capacitores de
filtro que, como Ud. observa,
siempre se ubican de a dos: un
electrolítico para filtrar las bajas
frecuencias y un cerámico disco para las altas frecuen-
cias.
Por último, se agrega un conector del tipo DB21
macho para conectar el dispositivo directamente a la sa-
lida de la impresora de una PC. En el circuito dibuja-
mos el conector visto por el lado de las patas de cone-
xiones y el código de colores de cable adecuado para
usar un cable plano de 5 hilos (negro, marrón, rojo, na-
ranja y amarillo) al cual se le retuerce por encima otro
de color blanco que opera como masa y blindaje. Todo
este circuito es sumamente sencillo y si Ud. sólo quiere
conocer los PICs mediante este manual técnico, pero no
se va dedicar a trabajar permanentemente con ellos,
puede armarlo en un módulo de armado sin soldaduras.
En la figura 2 se observa el circuito eléctrico del carga-
dor NOPPP, en la figura 3 se ve el armado en un proto-
board, junto con el entrenador (lo veremos más adelan-
te) y la fuente de alimentación y en la figura 4 tenemos
una sugerencia para el armado en la placa de circuito
impreso.
Para poder cargar un PIC con el circuito de la figu-
ra 2 empleamos el software
NOPPP. Puede bajarlo des-
de nuestra página web
www.webelectronica.co-
m.ar, haciendo click en el
ícono Password e ingresan-
do la clave tepec26. Este
software corre bajo ambien-
te DOS por lo cual, si tiene
instalado un sistema tipo
NT (como Windows XP)
deberá arrancar su computa-
dora con un disco de inicio
de Windows 98.
Figura 2
Figura 3
Figura 4

Una vez guardado el programa en el disco rígido de
su PC debe descomprimirlo. Antes de ejecutarlo conec-
te el cargador de PICs (circuito de la figura 2 alimenta-
do con una fuente de 5V y 13,2V respectivamente pero
sin la alimentación activa) al puerto paralelo de la PC.
Ejecute el archivo NOPPP del directorio PIC y apare-
cerá una pantalla como la que mostramos en la figura 5.
Esta pantalla inicial nos pregunta en qué puerto es-
tá conectado el hardware (circuito cargador de la figu-
ra 2) y nos da las opciones 1, 2 y 3. En la mayoría de
las máquinas (salvo que se halla predispuesto lo contra-
rio o que existan más de una salida paralelo) siempre se
usa el puerto 1. Pulse la tecla “1” para pasar a la si-
guiente pantalla que podemos observar en la figura 6.
En esta pantalla se confirma que se está utilizando
el puerto 1 y que este puerto tiene una posición de me-
moria 378h (para Windows 98, para otro sistema puede
ser otra posición y quienes saben de computadoras tam-
bién conocen la forma de modificar esta dirección si hi-
ciera falta). Además el programa indica que se debe co-
nectar la fuente pero manteniendo el PIC sin ubicar en
el zócalo (base). Luego debemos apretar la barra espa-
ciadora para ir a la siguiente pantalla (figura 7).
En esta pantalla el programa nos indica que sólo so-
porta tres tipos de PICs y debemos optar por uno de los
tres, pulsando las teclas C, F o 3. También se puede ha-
cer una verificación del funcionamiento del cargador
pulsando la tecla T.
Luego de pulsar la tecla correcta (por ejemplo la C)
aparece una nueva pantalla como la indicada en la figu-
ra 8. Esta pantalla sólo nos indica que es el momento de
insertar el PIC en el zócalo (note que ya aparece la pa-
labra PIC16C84, indicando que vamos a cargar a este
µC). Ahora debe conectar la fuente de alimentación y
apretar la barra espaciadora de modo que aparezcan las
opciones de manejo, tal como se muestra en la figura 9.
En esta pantalla podemos elegir la operación que desea-
mos realizar entre las opciones (seleccionables por las
teclas respectivas) L, S, E, y V que tienen las siguientes
funciones:
L) Cargar el PIC con un archivo que debe ser del
tipo hexadecimal. Este formato no es el formato que
maneja el programador por lo tanto antes de cargar el
PIC debemos generar este archivo “hex”.
S) Seleccionar el tipo de PIC. En nuestro caso el
PIC ya fue seleccionado pero podríamos necesitar un
cambio si debemos programar más de un tipo.
E) Borrar un PIC previamente grabado. En lo per-
sonal, aconsejo borrar el PIC como paso previo a la
grabación por razones de seguridad.
V) Verificar el programa cargado en un PIC. En es-
ta función se carga un programa hexadecimal y el car-
gador verifica que el programa almacenado en el PIC
sea igual al hexadecimal.
Figura 5
Figura 6
Figura 7
Figura 8

PROGRAMADOR SENCILLO DE PICS
Por lo general, el ar-
chivo de programa
que tenemos disponi-
ble tiene una exten-
sión “.asm” (más ade-
lante veremos este te-
ma más detallada-
mente) que corres-
ponde a la versión
“assembler” (ensam-
blado), nemotécnica
o nemónica del mi-
crocontrolador con el que vamos a trabajar. Como el
cargador de PIC no entiende ese idioma el programa se
“pasa” por un programa traductor llamado MPASM (es
un compilador) que además de la traducción realiza un
control y permite depurar errores y puede bajar sin car-
go de la web.
Para programar el PIC (opción P) antes debemos
cargar el programa “.hex” en el NOPPP y para ello pre-
sionamos la letra “L” de “load hexadecimal file” cuya
traducción exac-
ta es “cargar ar-
chivo hexadeci-
mal”. Aparecerá
una pantalla co-
mo la mostrada
en la figura 10.
Escriba el nom-
bre del archivo a
cargar es decir,
por ejemplo secua.hex, teniendo en cuenta que este ar-
chivo debe estar dentro de la misma carpeta donde se
aloja el NOPPP (si no sabe manejar DOS haga al pie de
la letra lo que le indicamos). El archivo “secua.hex”,
que también puede bajar de nuestra web con la clave te-
pec26, corresponde a un secuenciador de 4 canales que
podrá probar con el entrenador de la figura 1 de este ca-
pítulo.
Una vez tipeado el nombre del archivo apriete la te-
cla ENTER para que se cargue el programa en el
NOPPP y el resultado de la carga se observará en una
pantalla como la mostrada en la figura 11.
En esta pantalla se pueden observar algunos detalles
del tamaño del archivo “.hex” desglosado en cantidad
de palabras de programa, de configuración, de identifi-
cación y de datos. También aparece una indicación de
que el programa fue cargado completo. Por último se
indica “apretar la barra espaciadora para continuar” con
lo cual aparece nuevamente la pantalla de opciones.
Ahora podemos programar el PIC eligiendo “P”
(PROGRAM PIC). Se observará un movimiento en la
pantalla y unos segundos después aparecerá un cartel
indicando que la carga fue exitosa. Recuerde que el
NOPPP cargará los datos en la memoria y luego los irá
leyendo; si el último dato se cargó correctamente pasa-
rá a cargar el siguiente y así sucesivamente hasta llegar
al último.
Posteriormente el programa indicará que se debe
quitar la tensión de alimentación y luego sacar el PIC
del zócalo. Cumpla con las indicaciones y coloque el
PIC programado en el zócalo (base) del entrenador de
la figura 12. Y por último alimente el circuito y obser-
ve los leds. Si todo salió bien observará que se encien-
den en secuencia una y otra vez.
Un Sencillo Entrenador
Un circuito con PIC siempre se compone de dos
secciones. El circuito del dispositivo deseado y los ne-
cesarios componentes periféricos imprescindibles para
Figura 9
Figura 10
Figura 11
Figura 12

que el PIC funcione, a saber clock y reset (la primer
sección cambia con cada proyecto, en tanto que la se-
gunda puede ser común a muchos proyectos). Ambos
circuitos periféricos tienen diferentes opciones: el clock
puede ser a cristal cuando se requiera precisión, o a RC
(como en nuestro caso) cuando sólo se requiere que la
secuencia de encendido tenga un tiempo aproximado.
En cuanto al reset, éste puede ser externo con un pulsa-
dor o interno y automático, cada vez que se conecta la
alimentación de 5V.
Una vez definidas estas cosas se puede dibujar el
circuito completo de un sencillo “entrenador” que nos
va a permitir verificar si hemos programado y cargado
bien a un chip.
Observe primero en la figura 12 la sección periféri-
ca imprescindible. El clock está generado por un osci-
lador RC realizado con el PIC, R1 y C1 (elegidos para
obtener una secuencia completa que dure un segundo
aproximadamente), en tanto que el reset se realiza en
forma automática, cada vez que se enciende el equipo,
por intermedio de R6. Nuestro circuito de aplicación no
puede ser más sencillo, sólo utilizamos cuatro LEDs
sobre las patas RA0 a RA3 (puerto “A” tomado parcial-
mente) y sus correspondientes resistores de pull up (re-
sistores a fuente). Nada más simple y fácil de armar en
un panel protoboard.
¿Qué ocurriría si compro los componentes, los ar-
mo y pruebo directamente el circuito?
No va a funcionar porque como el PIC no está ins-
truido para realizar ninguna función y los LEDs van a
permanecer todos encendidos. El PIC tiene una memo-
ria interna que debe cargarse con números binarios de 8
dígitos; exactamente tiene 48 posiciones de memoria
(numeradas desde el 0 hasta el 2F en números hexade-
cimales), en donde se le indicará qué tarea debe realizar
o qué datos fijos debe cargar para ejecutar esas tareas.
En nuestro caso activar transistores internos en al-
gunas patas del puerto “A” (predispuestas como sali-
das) de modo de generar cortocircuitos momentáneos a
masa en forma secuencial.
El dispositivo con un zócalo para conectar el PIC e
instruirlo (cargarle los datos en la memoria de progra-
ma) se llama genéricamente “Programador de PICs”,
pero nosotros en este artículo convenimos en llamarlo
“Cargador de PICs” y es como un apéndice de nuestra
PC, conectado con un cable al puerto paralelo de la
misma.
Si la PC tiene dos puertos paralelos de salida, se
usará uno para la impresora y el otro para nuestro pro-
gramador, si sólo tiene uno, se desconectará provisoria-
mente la impresora para conectar el programador, o me-
jor aún, se conectarán ambos dispositivos a través de
una caja selectora que se consigue en los negocios de
computadoras y se usa para conectar dos impresoras a
la misma PC.
Si Ud. tiene un mínimo conocimiento sobre compu-
tadoras, sabrá que un dispositivo conectado a la PC es
totalmente inútil si no está acompañado de un progra-
ma instalado en el disco rígido de la misma. En algunos
casos se necesitan dos programas, a saber: el driver del
dispositivo y un programa de aplicación que utilice di-
cho dispositivo. En el caso de dispositivos que se co-
nectan en el puerto paralelo, el programa driver no es
necesario porque dicho puerto ya está debidamente ha-
bilitado para usar la impresora. Lo que sí se requiere
obligatoriamente, es un software de aplicación del pro-
gramador que suele proveerlo el fabricante del mismo.
Programadores y software de aplicación de los mis-
mos hay muchos. Algunos son muy simples y económi-
cos (tan económicos que muchos se entregan gratuita-
mente por Internet, es decir que el autor regala el soft-
ware y da las explicaciones para armar el hardware) y
otros son muy complejos y caros. La diferencia entre
unos y otros suele ser la posibilidad de aceptar más ti-
pos de PICs (además del 16C84 y 16F84 existen mu-
chos otros) e inclusive microprocesadores o memorias
de otras marcas. Puede bajar los programas citados y
ejemplos prácticos de nuestra web: www.webelectroni-
ca.com.ar, haciendo click en el ícono password e ingre-
sando la clave: “aiwa15”.
Nombre del Kit:
Programador de PICs
NOPPP
Clave:
KIT-0001/R - KIT-0006/R
Tipo:
so: Argentina: $ 5, México: $ 30M.N. Otros
Países: U$S 3
$40, México: $60 M.N. Otros Países: U$S16

La serie 24X04 corresponde a memorias EEPROM
de 4 kbit de 512 posiciones de 8 bits cada una, con una
única fuente de alimentación que puede variar entre
1.8V y 5.5V, dependiendo de la memoria. Estos circui-
tos integrados suelen utilizarse en sistemas de control
de equipos electrónicos de consumo, siendo muy comu-
nes en los televisores actuales. Brindamos varios cir-
cuitos cargadores de distintas características con los
correspondientes programas que permiten su manejo y
más de 50 códigos a ser grabados, correspondientes a
los equipos comerciales más utilizados en América La-
tina (los puede bajar de nuestra web: www.webelectro-
nica.com.ar, haciendo click en el ícono password e in-
gresando la clave: memo24).
Versión 1
Cargador de memorias 93xxx y 24/25xxx
por puerto paralelo
El circuito de la figura 1 permite programar las me-
morias seriales EEPROM a través del puerto paralelo
de una computadora y no necesita alimentación exter-
na.
Este circuito, junto con el software EEPROM.exe,
permite leer y programar los chips: 93C46, 93C56,
93C57, 93C66, 93C76, 93C86, 24C01, 24C02, 24C04,
24C08, 24C16, 24C32, 24C64, 24C128 y 24C256
Como se puede observar, el hardware posee dos zó-
calos de 8 pines del tipo DIL (si son del tipo ZIP mucho
mejor), algunas resistencias, dos capacitores, un conec-
tor DB25 (que será conectado a la PC) y dos diodos
LED (el verde indica el correcto funcionamiento del
programa mientras que el rojo avisa cuando se está
transfiriendo datos). Los capacitores de 100nF filtran la
tensión de alimentación y limitan la probabilidad de
ruido (pueden conectarse capacitores de 10µF en para-
lelo en caso de notarse anomalías en el normal funcio-
namiento). Las resistencias de 1000 ohm limitan la co-
rriente para los diodos LED, las de 390 ohm limitan la
corriente de alimentación de las memorias y las de 4700
ohm limitan la corriente en las líneas de datos y control
de las memorias. Debido a su simplicidad, el sistema
bien puede ser montado sobre una placa universal o en
una disposición PCB como la mostrada en la figura 2 en
la que los terminales “P” corresponden a las patas del
conector DB25 (debe ser un conector macho que será
conectado al puerto de impresora de la computadora).
Tanto el programa como la información de uso, el
archivo livewire y pcb wizard correspondiente y demás
información adicional, la puede encontrar en nuestra
web, con la clave “memo24”; el archivo tiene nombre
version1.zip Para utilizar este circuito, debe instalar el
programa EEPROM.exe en su computadora. Las figu-
KKITIT-0004/24:-0004/24: PROGRAMADOR PORTATIL DE EEPROM
MEMORIAS 24/25X04
Fig. 1

ras 3, 4 y 5 muestran pantallas
de este programa, cuyo uso es
muy sencillo para quienes sa-
ben manejar DOS. Si Ud. no
sabe usar DOS no se preocu-
pe… en el archivo de ayuda
que está en la web tiene las
explicaciones necesarias.
Lista de Materiales de la ver-
sión 1 (figura 2)
IC1 – Zócalo de 8 patas para
trabajar con las memorias
24/25xxx
IC2 – Zócalo de 8 patas para
trabajar con las memorias
93xxx
C1, C2 – 100nF – Cerámicos
R1, R5 – 330 ohm
R2, R3, R4, R6, R7 – 4k7
R8, R9 – 1k
D1 – Led rojo de 5mm
D2 – Led verde de 5mm
Varios
Placa de circuito impreso, co-
nector macho DB25, cables, es-
taño, etc.
Versión 2
Cargador de memorias
SDAxxxx y 24/25xxx
por puerto paralelo
El circuito de la figura 6 per-
mite grabar y leer distintos ti-
pos de chips, tales como la se-
rie: 24C02, 24C04, 24C08,
24C16, y los integrados
SDA3526, SDA3546 y
SDA3586 por medio del puer-
to paralelo de una PC. Utiliza
un software que corre bajo
Windows y es totalmente gra-
tuito (freeware).
Como dice el autor del prototi-
po que “inspira” este proyecto
(Giussepe Mordica), más que
un circuito, es un adaptador de
niveles entre los proporciona-
dos por el puerto paralelo de
una computadora y los de la
memoria EEPROM. Al esque-
ma original se le agregó un
LED con una resistencia limi-
Figura 2
Figura 3

PROGRAMADOR PORTÁTIL DE EEPROM
tadora de corriente que indica
si el equipo está alimentado o
no (se puede alimentar por el
propio puerto paralelo, es de-
cir, no precisaría fuente exter-
na) y se han alterado algunos
valores para que resulte estable
para cualquier sistema operati-
vo. Se podría agregar un inte-
rruptor de encendido para reti-
rar las memorias sin riesgo de
dañarlas.
Los interruptores marcados co-
mo SW (SW1, SW2, SW3) se
utilizan para seleccionar el tipo
de memoria insertada. De tra-
tarse de memoria 24/25xxx se
deben dejar abiertos, en tanto
de ser un chip SDAxxxx se los
debe cerrar, derivando a masa
los terminales 1, 2 y 3.
La pata 7 se debe dejar sin co-
nexión. El circuito se alimenta
con 5V que nosotros podemos
obtener sacando un cable de la
fuente de tensión de la compu-
tadora, de la pata 7 del cable
DB25 del puerto pa-
ralelo de la computa-
dora o por medio de
una fuente externa
(recomendado).
En la figura 7 se re-
produce el esquema
PCB para este circui-
to donde las conexio-
nes marcadas con la
letra “P” deben reali-
zarse a un conector
DB25 macho, que a
su vez se deberá co-
locar en el puerto
LPT (puerto de im-
presora) de una com-
putadora. El softwa-
re que permite leer y
cargar a las memo-
rias EEPROM indi-
cadas se llama
E2PROM (E2pp.exe)
que puede bajar des-
de la dirección indi-
cada en nuestra web
con la clave “me-
Figura 4
Figura 5
Figura 6

mo24”. Al respecto aclaramos que todo lo relacionado
con este cargador se encuentra en el archivo e2pp.zip.
Debe bajar el software al disco rígido de su compu-
tadora e instalarlo siguiendo las indicaciones en panta-
lla. La operación de este programa es muy sencilla y
corre bajo cualquier sistema operativo Windows, en las
figuras 8, 9 y 10 se pueden ver tres pantallas correspon-
dientes a este programa que ejemplifican la sencillez de
su operación.
Lista de Materiales de la versión 2 (figura 6)
IC1 – Zócalo DIl de 8 patas para colocar la memoria
D1 – Led de 5 mm color rojo
Q1 – BC548 – Transistor NPN de uso general
SW1, SW2, SW3 – interruptores imples (pueden ser los em-
pleados en circuitos impresos)
R1, R4, R5 – 4k7
R2 – 1k
R3 – 220
Varios
Placa de circuito impreso, conector DB25 macho, cables,
estaño, fuente de 5V x 100mA mínimo, etc.
Versión 3
Cargador por puerto paralelo con conector
Centronix sin fuente
El circuito de la figura 11, obtiene la tensión de ali-
mentación (+5V) de la que suministra el conector DIN
hembra 5 (pin 45º) de una computadora (o en algunos
casos MiniDIN) por lo que deberemos construir un ca-
ble con dos conectores que serán conectados a la placa
de nuestro cargador, uno macho que vaya a la computa-
dora y otro hembra para conectar el teclado (que hemos
quitado de la computadora para conectar el DIN de
nuestro programador).
Se recomienda que el zócalo que servirá para alojar
las Eeprom 24Cxx con las que queramos trabajar sea de
buena calidad, ya que éste sufrirá frecuentes esfuerzos
mecánicos, o un zócalo de fuerza de inserción nula.
Figura 7
Figura 8
Figura 10
Figura 9

El circuito lo podemos montar en el interior de una
caja con montaje tipo araña o en una pequeña placa de
circuito impreso como la mostrada en la figura 12.
Como se puede observar, a la placa colocamos un
conector Centronix de 36 terminales macho de modo de
poder utilizar un simple cable de impresora para conec-
tar el programador a la computadora (al conector de im-
presora, por supuesto).
Para manejar este cargador se emplea un programa
denominado 24xxx.exe, creado por Luis Serrano y que
se puede bajar desde la dirección dada en el archivo de-
nominado 24.zip que se puede bajar desde nuestra web
con la clave “memo24” (en este archivo encontrará to-
do lo necesario para construir y utilizar este cargador).
Lista de Materiales de la versión 3 (figura 11)
IC1 – Zócalo DIL de 8 patas para las memorias
D1 – 1N4148 – Diodo de uso general
C1 – 100nF – Cerámico
R1 – 4k7
CN – Conector Centronix macho de 36 pata
DNA – Conector DIN macho
DNB – Conector DIN hembra
Varios
Placa de circuito impreso, gabinete para montajes,
cables, estaño, etc.
En las figuras 13, 14 y 15 se pueden observar dis-
tintas pantallas correspondientes a este programa.
El autor del programa sugiere las siguientes opcio-
nes de manejo de este programa:
1- Leer NVM:
Se coloca una Eeprom (NVM en lo sucesivo)
24Cxx en el zócalo y se pulsa cualquier tecla de la
Figura 11
Figura 12

computadora, con lo que obtenemos a la izquierda de la
pantalla, en formato hexadecimal, el contenido de los
primeros 256 bytes de la NVM y a la derecha de la pan-
talla aparecen estos datos en formato ASCII. A conti-
nuación si pulsamos <AvPag> aparece la siguiente pan-
talla con los siguientes 256 bytes de la NVM, si quere-
mos volver a ver los anteriores 256 bytes (pantalla an-
terior) debemos pulsar <RePag>. En la esquina inferior
izquierda de la pantalla tenemos el indicador del núme-
ro de pantalla en que estamos, ya que en cada pantalla
sólo se visualizan 256 bytes. Con <F5> podemos guar-
dar el contenido de la NVM en un archivo, cuyo nom-
bre no puede exceder de 8 ca-
racteres y con extensión asig-
nada por el programa ’.IIC’.
En el caso de existir un archivo
con el mismo nombre nos pre-
gunta si queremos reemplazar
el archivo o no. Con la tecla
<ESC> volveremos hacia el
menú principal.
2- Grabar Una NVM:
El programa nos pregunta si
queremos grabar de una NVM
o de un Archivo. Indicaremos
’N’ si queremos copiar el con-
tenido de una NVM en otra
NVM y colocaremos la NVM
con el contenido a copiar en el
zócalo, pulsaremos una tecla
(con lo cual la NVM se leerá),
retiraremos la NVM con los
datos a copiar, al aparecer el
mensaje ‘Coloque la NVM
Destino 24Cxx en el zócalo’ y
colocaremos la NVM en la que
queramos copiar los datos, pul-
sando a continuación, una tecla
con lo que la copia quedará
realizada de no aparecer nin-
gún mensaje de error.
Indicaremos ’F’ si queremos
copiar el contenido de un ar-
chivo en una NVM, introduci-
remos el nombre del archivo
que contiene los datos (el nom-
bre del archivo debe tener co-
mo máximo 8 caracteres y
obligatoriamente la extensión
.NVM) pulsaremos una <IN-
TRO>, al aparecer el mensaje
‘Coloque la NVM Destino
24Cxx en el zócalo’ colocare-
mos la NVM en la que queramos copiar los datos, pul-
sando a continuación, una tecla con lo que la copia que
dará realizada de no aparecer ningún mensaje de error.
3- Comparar Una NVM:
El programa nos pregunta si queremos grabar de
una NVM o de un Archivo:
Indicaremos ’N’si queremos comparar el contenido
de una NVM con otra NVM y colocaremos la 1ª NVM
con el contenido a comparar en el zócalo, pulsaremos
una tecla, con lo cual la 1ª NVM será leida, retiraremos
la 1ª NVM con los datos a copiar, al aparecer el mensa-
Figura 13
Figura 14
Figura 15

je ‘Coloque la Segunda NVM en el zócalo’ y colocare-
mos la 2ª NVM con la que queramos comparar los da-
tos pulsando a continuación una tecla:
En caso de ser el contenido de las 2ª NVM igual
aparece el mensaje ‘No se encontraron diferencias’.
En caso contrario, se muestran en color rojo el con-
tenido de las direcciones de memoria de la 1ª NVM que
difieren con la 2ª NVM, si pulsamos <TAB> se mues-
tran en color magenta el contenido de las direcciones
de memoria de la 2ª NVM que difieren con la 1ª NVM.
Indicaremos ’F’ si queremos comparar el contenido
de un archivo con una NVM, introduciremos el nombre
del archivo que contiene los datos (el nombre del archi-
vo debe tener como máximo 8 caracteres y obligatoria-
mente la extensión .IIC) pulsaremos una <INTRO>, al
aparecer el mensaje ‘Coloque la NVM a Comparar en
el zócalo’ colocaremos la NVM con la que queramos
comparar los datos pulsando a
continuación una tecla.
En caso de ser el contenido del
archivo igual al de la NVM
aparecerá el mensaje ‘No se
encontraron diferencias’.
En caso contrario se muestran
en color rojo el contenido de
las direcciones de memoria de
la NVM que difieren con la
del archivo, si pulsamos
<TAB> se muestran en color
magenta el contenido de las
direcciones del archivo que difieren con la NVM.
Obviamente, el manual de uso de este programa es
más amplio y se encuentra en el archivo que hemos
mencionado, dentro de nuestra web.
Versión 4
Cargador Portátil por Puerto Serie sin Fuente
De las versiones de programadores que analizamos
en esta nota, ésta es la que recomendamos por ser la que
nos ha permitido obtener mejores resultados en todas
las experiencias que hemos realizado.
El circuito se muestra en la figura 16 y su funciona-
miento es similar a lo visto para versiones anteriores,
con la diferencia que las diferentes señales para estable-
cer el estado de lectura y programación, se obtienen del
puerto serie de una computadora.
Figura 16
Figura 17

No requiere fuente de alimentación externa y se lo
puede montar en una pequeña placa de circuito impre-
so como la mostrada en la figura 17.
Para realizar las tareas de lectura, copia y progra-
mación se puede emplear el programa EEPROM.exe
visto para el programador de la versión 1 (que funciona
en ambiente DOS) pero configurado para funcionar con
el puerto serie. También se puede emplear el ICPROG
(vea Saber Electrónica Nº 200 edición Argentina o
nuestra web con la clave dada) o el PONY PROG del
cual podemos ver un par de pantallas en las figuras 18
y 19. Cabe aclarar que el PCB de este proyecto, los pro-
gramas, la explicación de uso y demás elementos los
puede bajar de nuestra web con la clave “memo24”; to-
da la información se encuentra en el archivo pony.zip.
Si Ud. desea montar un programador perfectamen-
te portátil, puede armar este circuito directamente en un
conector DB9 de forma tal que luego pueda conectar-
lo directamente al puerto serie de una computadora. El
armado no es muy complicado, sólo deberá tener cuida-
do de que no se toquen los terminales de los diferentes
componentes para evitar cortocircuitos, teniendo en
cuenta que tanto el zócalo como el led deben ser colo-
cados en la carcaza del conector, para lo cual deberá
realizar las perforaciones necesarias con algún elemen-
to contundente (puede ser un cuchillo en desuso) calen-
tado previamente. En la fotografía de la figura 20 se
puede ver un detalle del programador armado en el co-
nector. Los diodos zener no se pueden ver porque están
conectados directamente sobre las patas del zócalo y
encima hay un pequeño aislante para poder colocar el
resto de los componentes.
Figura 20
Figura 19Figura 18
Nombre del Kit:
Programador Memorias
24/25x04
Clave:
KIT-0004/24
Tipo:

El primer proyecto que presentó Saber Electrónica,
allá por 1986, fue el famoso “Scorpion”, micrófono de
FM de tamaño reducido, que tiene un alcance de unos
100 metros en espacio libre con apenas un transistor co-
mo elemento semiconductor. Después de casi 19 años y
con más de 5.000 kits armados en toda América, decidi-
mos “recrear” este proyecto con garantía de funciona-
miento y fácil armado.
El lector que busca un micrófono secreto cuyas se-
ñales puedan oírse en cualquier radio o sintonizador de
FM, o el que quiere un transmisor sensible, potente y
simple de montar para usarlo como micrófono sin cable,
como parte de un sistema intercomunicador (o como ni-
ñera electrónica), sin duda, en este dispositivo encontra-
rá exactamente lo que desea.
Alimentado apenas con dos pilas miniatura de gran
durabilidad, este transmisor, en condiciones favorables,
puede enviar sus señales a distancias superiores a 100
metros. Es de montaje extremadamente simple y sin
puntos críticos de ajuste, este microespía puede ser ar-
mado por cualquiera que sepa usar un soldador y esté
dispuesto a seguir todas las instrucciones que daremos.
Las características de nuestro aparato son:
• Alcance: 100 metros
• Número de transistores: apenas uno
• Alimentación: 3 volt (dos pilas miniatura)
• Micrófono: de electret con transistor de efecto de
campo ya incorporado (normalmente usado en graba-
dores que tienen micrófono embutido)
• Tamaño: cabe en una caja de fósforos
• Gama de operación: 88 - 108MHz
• Tipo de modulación: FM
En espionaje, el micrófono es conectado a un trans-
misor de señales de radio, que generalmente funciona en
la gama de la FM (frecuencia modulada), de modo que
sus ondas pueden ser captadas en cualquier punto de las
inmediaciones; se utiliza para este fin una radio o sinto-
nizador de FM común e incluso el receptor del automó-
vil. Las ventajas de este sistema son obvias: facilidad de
instalación y además el transmisor alimentado con pilas
puede ser colocado en cualquier lugar sin necesidad de
cables u otros elementos de difícil instalación; en el ca-
so de un descubrimiento accidental, el receptor no pue-
de ser localizado, esto da oportunidad de escapar al "es-
pía". Para que un sistema de este tipo sea realmente efi-
ciente debe satisfacer ciertos requisitos técnicos: prime-
ro, el tamaño, segundo, el alcance, tercero, la sensibili-
dad del micrófono y cuarto, la durabilidad de las pilas
que lo alimentan.
Al proyectar un microtransmisor espía, la
mayor preocupación debe ser conciliar
todas estas características de modo que
sean las mejores dentro de las posibilida-
des técnicas actuales, o sea:
• Tamaño reducido
• Buen alcance
• Buena sensibilidad
• Gran durabilidad para las pilas
Para captar los sonidos empleamos un
micrófono de electret. Los micrófonos de
electret son transductores que convierten
los sonidos en señales eléctricas, funcio-
nando según el principio de variación de
KKITIT-0005/R:-0005/R: MICROTRANSMISOR ESPÍA DE FM
Figura 1

la capacidad entre dos placas. Una placa es fija y la otra
está hecha de un material muy fino, puede vibrar con el
sonido que recibe. Al vibrar, varía su distancia en rela-
ción con la placa fija y, por consiguiente, la capacidad
existente entre las dos, como muestra la figura 1.
Las variaciones de la capacidad, aplicadas a un tran-
sistor de efecto de campo hacen modificar la corriente
en este componente, con eso se obtiene en su salida, una
señal eléctrica cuyas características corresponden al so-
nido original. Esta señal eléctrica puede ser amplificada
o aplicada a un transmisor, para modular una señal de
radio. En la figura 2 se observa el aspecto físico de un
micrófono de
electret común,
como el que se
usa en nuestro
"espía”.
El uso de estos
micrófonos en
este tipo de transmisor, permite una reducción conside-
rable de su tamaño, una simplificación del circuito (usa
apenas un transistor) y además permite la obtención de
una sensibilidad y una calidad de sonidos excelentes.
Y para completar la lista de los requisitos, hablemos
de la fuente de alimentación, que consiste en apenas dos
pilas de tipo miniatura, que nos brindarán una tensión de
3V, para dar al transmisor un alcance del orden de los
100 metros.
Como la transmisión se hace en la banda de FM, el
lector puede captar sus señales en cualquier radio o sin-
tonizador con mucha facilidad.
El SCORPION brinda muchas otras posibilidades
de aplicaciones prácticas que merecen ser estudiadas
por los lectores que todavía no se decidieron a armarlo.
La primera aplicación importante es como micrófo-
no sin cable para que anime sus fiestas o presente espec-
táculos con mucha mayor libertad de movimientos, bas-
tando para eso que conecte un receptor de FM en la en-
trada de un amplificador y sintonice la frecuencia del
transmisor. La calidad del sonido obtenida es excelente
y el lector puede moverse hasta una distancia superior a
los 50 metros del receptor, con una calidad de sonido
prácticamente inalterada. Para usarla como micrófono
volante el procedimiento es el mismo.
La segunda posibilidad es como niñera electrónica.
Basta encender el receptor de FM en el lugar en que es-
té y dejar el microespía al lado del niño dormido. Cuan-
do él despierte, usted lo oirá por la radio y podrá acudir
a atenderlo prontamente. Una tercera posibilidad es uti-
lizar el aparato como medio de comunicación de peque-
ño alcance, entre automóviles, entre barcos, para arre-
glar la antena de televisión en el techo, etc.
Es evidente que existen innumerables posibilidades
más de aplicación para este transmisor, como por ejem-
plo, para trucos y pruebas de magia, en diversos tipos de
juguetes, etc. Todo depende de la imaginación de cada
uno.
Para analizar el principio de funcionamiento de
nuestro espía, partimos del micrófono de electret.
Tenemos en la figura 3 un diagrama simplificado del
transmisor miniatura. En la entrada tenemos un micró-
fono que a partir de las ondas sonoras ambientes hace
variar la capacidad entre las dos placas de modo que es-
ta variación, en un transmisor de efecto de campo, pue-
da tener como resultado una señal amplificada de la
misma forma de onda y frecuencia.
Esta señal es aplicada inmediatamente a un circuito
oscilador de alta frecuencia, que genera la señal de FM,
la cual es irradiada por una antena.
En la figura 4 tenemos un circuito de oscilador de al-
ta frecuencia, se observa que la bobina y el capacitor co-
nectados al colector del transistor son los componentes
que determinan la frecuencia de operación.
Usando entonces un capacitor ajustable (dotado de
un tornillo para este fin) podemos regular el transmisor
para operar en una frecuencia libre de la gama de FM.
Este es justamente el único ajuste que debe hacerse al
transmisor.
Figura 2
Figura 3
Figura 4

MICROTRANSMISOR ESPÍA DE FM
Como un punto crítico que existe en el montaje de
este tipo de aparato es la bobina, optamos por una solu-
ción que evita muchos inconvenientes, que es la utiliza-
ción de una bobina impresa.
Para conseguir un montaje con las dimensiones mí-
nimas posibles, el lector debe obligatoriamente, emplear
una placa de circuito impreso según nuestro modelo y
también componentes elegidos según nuestras indica-
ciones.
La placa de circuito impreso usada tiene la bobina
impresa, una característica importante del proyecto que
facilita el montaje y el ajuste, ya que normalmente, el
arrollado manual de las bobinas siempre conduce a dife-
rencias de comportamiento que dificultan la obtención
de frecuencias de operación en la gama esperada.
En la confección de la placa es de vital importancia
que la bobina salga perfecta, sin interrupciones y sin dis-
persiones de cobre (corrosión defectuosa) que pongan
espiras en cortocircuito.
El micrófono de electret ya existe en nuestro merca-
do a un precio bastante variable, según su procedencia y
época en que fue conseguido. Será, por lo tanto, conve-
niente que el lector consulte a más de un proveedor pa-
ra tener la certeza que no está pagando por su micrófo-
no mucho más de lo que vale. El lector debe usar un mi-
crófono de tres terminales que ya posea el transistor de
efecto de campo internamente, que use una resistencia
de carga del orden de los 680Ω. También puede utilizar
un micrófono de dos terminales, pero en ese caso el al-
cance será menor.
La placa de circuito impreso reducida no prevé la
colocación de las pilas. Existen dos posibilidades: usar
pilas alcalinas miniatura, que se pueden conseguir con
facilidad, ya que son comunes en muchos aparatos co-
mo multímetros o fotómetros, o usar dos pilas pequeñas
AA para transistores (tipo lapicera). En los dos casos
tendremos una tensión de 3V que proporcionará un de-
sempeño ideal del transmisor con una opera-
ción continua de muchas semanas.
En relación a la alimentación, existe además
la posibilidad para el lector de usar tensiones
mayores, agregando un soporte adecuado. Estas
tensiones pueden ser de 4,5 ó 6 volt, o sea 3 ó 4
pilas pequeñas, en cuyo caso el alcance del apa-
rato aumentará.
El único transistor usado es del tipo de
BF494B pero existen diversos equivalentes que
pueden ser empleados como por ejemplo, el
BF194, BF254, incluso un 2N2222 brinda bue-
nos resultados, pero en ese caso debe tener en
cuenta que varía la disposición de los termina-
les sobre la placa de circuito impreso. En ver-
dad, cualquier transistor BF, NPN, puede ser
experimentado, debiendo apenas el lector tener
cuidado de verificar la disposición de sus terminales en
el montaje, pues existen variaciones en relación a la po-
sición del emisor (E), colector (C) y base (B).
Los resistores serán todos de 1/8W instalados en po-
sición vertical.
Los capacitores permiten diferentes opciones con-
forme a la función que ejercen en el circuito, se da siem-
pre preferencia a los tipos de menores dimensiones.
El capacitor conectado entre el emisor y el colector
del transistor puede tener valores entre 6, 8 y 10pF (va-
lor medio 8,2pF) y debe ser de tipo cerámico.
El capacitor C2 puede ser de tipo cerámico o plate,
en tanto que el capacitor C1 de acoplamiento puede ser
de cualquier tipo con valores entre 0,01 y 0,022µF (lo
que equivale a 10 y 22nF).
El capacitor electrolítico puede ser de cualquier tipo
de 4,7 ó 10µF con tensión a partir de 16V. El lector de-
be dar preferencia al tipo de menores dimensiones con
terminales paralelos o axiales.
El trimmer usado es del tipo miniatura, cuyas di-
mensiones están de acuerdo con el espacio reservado en
la placa del circuito impreso. Conforme al tipo de termi-
nales presentado, puede haber necesidad de estudiar la
fijación. Para los tipos con terminales con pines, su sol-
dadura es directa pues los mismos pasan por los orificios
de la placa. En el caso de terminales redondos, debe
usarse un pedazo de alambre rígido soldado en los mis-
mos.
La caja puede ser de cualquier material; deberá pre-
verse una perforación para el pasaje del sonido delante
del micrófono, un orificio para el acceso al interruptor
(si se usa) y un orificio para el pasaje de la antena que
no es más que un trozo de alambre rígido de 10 a 15 cm.
Emplee el interruptor para impresos más pequeño que
consiga. Para espionaje o para una conexión directa el
interruptor puede ser omitido, se hará una interconexión
de sus terminales en la placa por medio de un puente. En
Figura 5

este puente, la introducción de las
pilas en el soporte corresponderá a
su conexión.
En la figura 5 tenemos el cir-
cuito completo del transmisor con
los valores de los componentes;
en la figura 6, la placa del circuito
impreso de tamaño natural, mos-
trada del lado de los componentes
y del lado cobreado.
A continuación, damos la se-
cuencia de operaciones para el
montaje. Precediendo cada ítem
tenemos paréntesis entre los cua-
les el lector debe marcar una "X"
en cada operación que queda lista.
Antes del armado, le recomenda-
mos que vea atentamente la foto ampliada de la figura 7,
luego, seguirá la secuencia de armado, basándose en los
números de la figura 8:
a) Comience el montaje: suelde el puente, que consis-
te en un pedazo de cable rígido con las puntas peladas,
una los dos puntos indicados con (1) y (2) en la placa de
circuito impreso de la figura 8. Cuidado que ningún peda-
zo del puente quede sin cubrir con la capa plástica.
b) Luego suelde los resistores R1 de 680 ohm en los
puntos 3 y 4 de la placa; el resistor R2 de 4,7kΩ en los
puntos 5 y 6 de la placa; el resistor R3 en los puntos 7 y 8
de la placa y, finalmente, el resistor R4 de 47 ohm en los
puntos 9 y 10. Estos resistores serán montados en posición
vertical, como se explicó en el punto correspondiente a ob-
tención de material. Vea que los valores de estos compo-
nentes estén dados por sus anillos coloridos.
c) A continuación, suelde el transistor, observe bien en
qué posición, o sea, de qué lado queda la parte
achatada, porque si estuviera invertido, el apa-
rato no funcionará.
El transistor deberá ser soldado en los pun-
tos 11, 12 y 13 de la placa, según se muestra en
la figura 8.
d ) Ahora, suelde el capacitor cerámico C4
de 8,2pF (entre el transmisor y el colector del
transistor), tenga máximo cuidado en esta ope-
ración, pues el componente es muy delicado.
Los puntos de soldadura en la placa son los de
número 14 y 15.
e ) Para soldar el capacitor C2, el procedi-
miento es el mismo: cuidado con el exceso de
calor y con posibles salpicaduras de soldadura.
Este componente es conectado en los puntos 16
y 17 de la placa.
f) El capacitor C1 se suelda de la misma
manera que el C2 pero en los puntos 18 y 19.
g ) Coloque el capacitor C5 obser-
vando la polaridad: el terminal (+)
debe quedar en el orificio 20 y el
terminal (-) en el orificio 21.
h) Para soldar el trimmer, el pri-
mer cuidado que el lector debe te-
ner es el de verificar los termina-
les. Si el encaje fuera directo, muy
bien, pero en caso contrario, debe
soldar en éstos, dos trozos peque-
ños de alambre rígido. Fíjese bien
en la posición del trimmer en la
placa en relación con las armadu-
ras. Se debe soldar el terminal de
la armadura más externa en el
agujero 22 y la más interna en el
agujero 23.
Antes de soldar el primer trimmer en posición, el téc-
nico debe hacer una conexión de la antena en el orificio
24. Esta consiste simplemente en un trozo de alambre rígi-
do, de 10 a 15 cm, fino.
Observamos que una eventual inversión de posición
Figura 6
Figura 7
Figura 8

MICROTRANSMISOR ESPÍA DE FM
del trimmer tendrá como consecuencia un funcionamiento
inestable del transmisor que tenderá a salir de sintonía.
h) Con el trimmer soldado, el lector puede pensar en
conectar el micrófono de electret. Observe que este com-
ponente está polarizado, o sea, que posee un terminal (+)
y otro (-). En caso de emplear un micrófono de tres termi-
nales, el (+) irá directamente a la alimentación, el termi-
nal (s) al orificio 26 y el terminal (-) al orificio 25. Si usa
un micrófono de dos terminales (para el cual se diseñó la
placa) se sueldan dos trozos pequeños de alambre rígido
en los terminales del micrófono y estos hilos serán enhe-
brados en los orificios 25 y 26 de la placa, observe qué po-
laridad exhiben. Mucho cuidado al soldar estos hilos pues
el micrófono es delicado y puede quedar inutilizado con el
exceso de calor.
i) Pase ahora a la preparación del soporte de las pi-
las. Para esto deberá utilizar su ingenio o conseguir un
gabinete pequeño de los empleados en controles remotos
de alarmas y conectar los terminales positivo y negativo
de las pilas en los orificios sin marcar, teniendo en cuenta
la polaridad.
j) El montaje será completado con la soldadura del in-
terruptor en los puntos indicados en la placa. El lector,
conforme dijimos, tendrá la opción de eliminar este com-
ponente, colocando en ese caso un puente entre los puntos
27 y 28 de la placa.
Una vez armado el transmisor y verificado su mon-
taje, coloque las pilas en el soporte y conecte en su pro-
ximidad una radio o sintonizador de FM en una frecuen-
cia en el medio de la gama. Usando un palito cortado de
modo apropiado, gire el tornillo del trimmer hasta oír en
la FM la señal del transmisor. Si el receptor de FM estu-
viera con un volumen razonable y el transmisor muy
cerca, en cuanto se haga la sintonización se oirá por el
altoparlante un fuerte silbido, el que se deberá a la rea-
limentación acústica. Para eliminar este silbido, bastará
alejar el transmisor del receptor de FM. Si la señal fue-
ra captada en diversas posiciones de ajuste del trimmer
escoja aquélla en la que la misma sea más fuerte. Ha-
blando a una distancia de 10 a 15 centímetros del micró-
fono, el sonido de su voz debe oírse claramente en el re-
ceptor. Las fallas más comunes que pueden ocurrir son:
a) La señal de RF es captada y se oye un chirrido en
el receptor pero al hablar delante del micrófono, si está
correcta y si no existen soldaduras mal hechas o cortos
en la placa.
b) En ninguna frecuencia se oye la señal de RF. Ve-
rifique en primer lugar la posición de las pilas, el esta-
do en que están y si no hacen mal contacto dentro del
soporte. Luego, fíjese si la bobina no tiene interrupcio-
nes y si el transistor no está conectado de modo inco-
rrecto.
Termine verificando si el capacitor C4 tiene real-
mente el valor recomendado.
Si está todo en orden, haga la instalación definitiva
del aparato en su caja. La antena puede ser de cable plás-
tico rígido y su largo no debe superar los 15 centímetros
para que no haya inestabilidad de funcionamiento del
transmisor.
Lista de Materiales
Q1 - transistor BF494 o equivalente.
MIC - micrófono de electret - (generalmente usado
en grabadores con micrófono embutido).
B1 - 2 pilas alcalinas miniatura de 1,5V.
R1 - resistor de 680 ohm
R2 - resistor de 4,7kΩ
R3 - resistor de 5,6kΩ
R4 - resistor de 47 ohm
C1 - 22nF - capacitor de cerámica tipo plate u otro
de buena calidad
C2 - 2,2nF - capacitor de cerámica tipo plate u otro
de buena calidad
C3 - trimmer común
C4 - 8,2pF - capacitor cerámico
C5 - 4,7 ó 10µF capacitor electrolítico.
Varios:
Placa de circuito impreso, gabinete para montaje,
pilas, cable, interruptor miniatura, etc.
Nombre del Kit:
Microtransmisor Scorpion
Clave:
KIT-0005/R
Tipo:
Utilidad Práctica, Bricolage,
Espionaje
Países: U$S 2
$ 11, México: $ 50 M.N. Otros Países: U$S10

Para la carga de baterías de plomo y ácido, de las
usadas en automóviles, es preciso usar una fuente dotada
de características especiales. El circuito propuesto es au-
tomático, avisando, mediante el accionamiento de un led o
sistema de aviso, que la batería se encuentra cargada. El
circuito es para baterías de 12V, pero puede ser modifica-
do fácilmente para operar con otros tipos de baterías.
La carga de acumuladores (o baterías) de plomo-ácido
se hace a través del pasaje de una corriente en sentido con-
trario a la provisión normal durante cierto tiempo. La in-
tensidad de esta corriente determina la velocidad de carga
y normalmente está limitada a valores que el fabricante es-
tablece como seguros para la integridad de la batería.
En principio, una simple fuente de corriente continua,
que pueda proporcionar una tensión un poco mayor que la
de la batería, es un cargador, como vemos en la figura 1.
El primer circuito utiliza un diodo para rectificar la co-
rriente alterna de la red y una lámpara incandescente co-
mún como limitador de corriente. Con una lámpara de
100W en la red de 110V obtenemos una corriente de carga
poco inferior a 1A , lo que representa una carga lenta para
un acumulador de 12V de automóvil.
Ya el segundo circuito, que es más eficiente, pues no
tenemos casi el 90% de la energía perdida en forma de luz
y calor de la lámpara, utiliza un transformador. Este trans-
formador tiene un bobinado de 3 a 5A típicamente y los
diodos rectifican la corriente del secundario. La tensión
obtenida en el valor de pico puede estar entre 17 y 20V, y
es aplicada a la batería por medio de un resistor limitador.
El circuito que proponemos tiene perfeccionamientos
electrónicos muy importantes, usándose básicamente un
transformador con rectificadores en la provisión de la co-
rriente de la carga.
Este agregado consiste en un sensor de batería, que su-
be a medida que la misma se carga, hasta el instante en
que, llegando al máximo previsto, el mismo interrumpe la
carga y activa un sistema de aviso, tanto luminoso como
sonoro. La intensidad de la corriente de carga prevista en
el proyecto original es de 5A, lo que representa una "car-
ga media" pero existen componentes que pueden alterarse
para obtener corrientes de acuerdo con las especificacio-
nes de la batería. Las características del cargador son:
- Tensión de entrada: de acuerdo con la red local.
- Corriente de carga : 5A
- Tensión de batería : 6 ó 12V
- Indicación de carga: visual y sonora.
La tensión alterna de la red de alimentación es aplica-
da al bobinado primario de un transformador, pasando por
un fusible de protección y por una llave selectora de ten-
siones.
En el secundario del transformador tenemos una ten-
sión alterna de 15 V, rectificada en onda completa por dos
diodos. Como cada diodo sólo conduce la mitad del ciclo
para una corriente de 5A tenemos una corriente media de
sólo 2,5A, lo que significa que diodos de 4A soportan per-
fectamente este servicio.
No filtramos esta tensión, pues con
una tensión continua pulsante, el
SCR puede ser desconectado al cor-
tarse la tensión de su compuerta, lo
que no ocurriría con una tensión
continua pura, como el caso mostra-
do en la figura 2.
La batería es conectada en serie con
KKITIT-0007/R:-0007/R: CARGADOR AUTOMÁTICO DE
BATERÍAS DE AUTO
Figura 1
Figura 2

CARGADOR AUTOMÁTCIO DE BATERÍAS DE AUTO
esta fuente y, además de eso, tenemos un SCR para control
y un amperímetro (opcional) para medición de la intensi-
dad de la corriente de carga.
La compuerta del SCR es polarizada por medio de R3
y D3, en el sentido de conducir la corriente siempre que la
tensión en cada hemiciclo alcanza aproximadamente 1V.
En la compuerta de este SCR1 tenemos el circuito sen-
sor de carga, formado básicamente por un divisor de ten-
sión, un diodo zener y un segundo SCR (SCR2). Su fun-
cionamiento es fácil de entender.
Ajustamos el trimpot P1 para obtener la tensión de dis-
paro del SCR2 que, en este caso, corresponde a la tensión
zener de D4 cuando la batería esté completamente carga-
da. Para una batería de 6V, el diodo zener debe ser de 2V1
ó 2V4. Cuando la batería presente, entre sus terminales, la
tensión que corresponde a la carga completa, el diodo D4
conduce y el SCR2 es disparado. En estas condiciones, el
mismo prácticamente pone a tierra la compuerta de SCR1,
impidiendo el disparo de este componente, y por lo tanto,
interrumpiendo la carga. Al mismo tiempo, la conducción
plena de SCR2 hace que el LED2 sea alimentado, así co-
mo el circuito oscilador de aviso.
Como la fuente no es filtrada, para el oscilador de avi-
so precisamos una alimentación separada, pero este circui-
to es opcional.
El resistor Rx puede ser agregado si la corriente inicial
de carga de los acumuladores supera el valor deseado o li-
mitado por el fabricante. Debe ser usado un resistor de
alambre de 1 a 10Ω con disipación de 10W.
En la figura 3 tenemos el diagrama completo del car-
gador. La mayoría de los componentes es de grandes di-
mensiones y las corrientes en muchos puntos del circuito
son intensas, lo que exige el empleo de la placa de circui-
to impreso adecuada. El dibujo de esta placa aparece en la
figura 4.
El SCR1 es un diodo controlado de silicio para por lo
menos 6 A de corriente y tensión mínima de 50V. Los tipos
TIC116 y TIC126 sirven para esta aplicación. El disipador
de calor usado debe ser de buenas dimensiones. El trans-
formador tiene bobinado primario de 110 y 220V y secun-
dario de 15 + 15V con corriente de 5A ó más.
Los diodos rectificadores deben ser de, por lo menos,
50V con 3A de corriente ó más. Diodos como el BYM56A
y equivalentes de mayor tensión para 3,5A sirven. El dio-
do zener D4 es del tipo BZX79C5V1 ó BZX79C5V6 y el
SCR2 puede ser el TIC106 con tensión a partir de 50V ó
equivalentes. Los leds son comunes, pudiendo ser de cual-
quier color.
El instrumento es un amperímetro de hierro móvil (de
menor costo) o de bobina móvil (más preciso), con fondo
de escala en 5A o más.
Los resistores son de 1/2W y los fusibles deben ser
montados en soportes apropiados.
El trimpot es común y para la conexión a la batería de-
ben usarse cables gruesos dotados de pinzas cocodrilo. El
capacitor electrolítico C1 es de 10µF con tensión de traba-
jo de 12V o más. Como sistema de aviso puede usar cual-
quier buzzer u oscilador que funcione con 12V.
Figura 3

Para la prueba del cargador conecte una batería carga-
da en el circuito y ajuste el trimpot P1 para que el sistema
de alarma toque y el LED2 se encienda. La corriente en el
amperímetro, al tocar la alarma, debe caer a cero. Después,
conecte una batería descargada o con carga parcial. El
LED2 no debe encenderse y la alarma debe ser ajustada,
para no tocar, en su trimpot (no en el trimpot del cargador).
Si la corriente sube a más de 5A, se debe usar el resis-
tor Rx con su valor aumentado. Si se desea una corriente
de carga menor, el valor de Rx debe ser alterado de modo
de obtener esta corriente. El tiempo de carga depende del
tipo de batería, debiendo por lo tanto, ser consultado al fa-
bricante. Para usar el cargador basta conectar la batería al
circuito y conectar la unidad. Cuando la batería se encuen-
tre cargada, el led se enciende, la carga es interrumpida y,
si se usara el circuito de alarma, el mismo emitirá un soni-
do agudo. Para baterías de 6V se puede usar el mismo cir-
cuito, pero se rehará el ajuste del trimpot y se cambiará el
zener D4. Este circuito no admite la carga en serie o para-
lelo de baterías, sino solamente una batería por vez.
Lista de Materiales
SCR1 - TIC116 ó TIC126 - SCR de 8A x 50V
SCR2 - TIC106 - SCR de 3 ó 4A
D1, D2 - diodos de 50V x 3A ó más
D3 - 1N4002 - diodo de silicio
D4 - 5V6 x 400mW - diodo zener
LED 1 , LED 2 - leds comunes (puede usarse uno ro-
jo y uno verde)
F1 - 2A - fusible
F2 - 5A ó más - fusible
S1, S2 - interruptor simple
M1 - 0-5A - amperímetro - ver
texto
T1 - transformador con prima-
rio de 110/220V y secundario de
15 + 15V X 5A
P1 - 4k7 - trimpot común
R1, R2 - 1 kΩ
R3 - 560Ω
R4 - 470Ω
R5 - 10kΩ
Rx - 1Ω x 10W - resistor de
alambre
C1 - 10µF x 12V - capacitor
electrolítico
Varios:
Caja para montaje, soporte para
fusibles, cable de alimentación,
placa de circuito impreso, pinzas
para conexión a la batería (NO
incluídas en el Kit), disipador de
calor para el SCR1, soporte para
leds, llave de tensión 110/220V
(S2), componentes para el aviso sonoro, cables, soldadu-
ra, etc.
Figura 4
Nombre del Kit:
Cargador Automático de Ba-
terías de Auto
Clave:
KIT-0007/R
Tipo:
Utilidad Práctica, Automotor
Precio sugerido de la placa de circuito impreso: Ar-
gentina: $ 5, México: $30 M.N. Otros Países: U$S
3
Precio sugerido del kit para armar: Argentina: $15,
México: $ 65 M.N. Otros Países: U$S 8
Precio sugerido del kit armado: Argentina: $ 22,
México: $125 M.N. Otros Países: U$S 10
Nota: Para todos los proyectos, el precio del kit no
incluye gabinete, accesorios, cables ni transforma-
dores de poder
Nota: Para todos los pro-
yectos, el precio del kit
no incluye gabinete, ac-
cesosrios, cables ni
transformadores de po-
der.

FICHAS DE CIRCUITOS PRÁCTICOS
Indicador de Potencia Transistorizado
Se trata de un vúmetro que
emplea un instrumen to de bo-
bina móvil de salida (puede
ser cualquiera, hasta un mi-
croamperímetro con 50µA a
fondo de escala). El potenció-
metro ajusta la sensibilidad
del circuito según la potencia
del amplificador. El resistor de
1M debe cambiarse eventual-
mente de acuerdo con la ga-
nancia del transistor y el tipo
de VU utilizado, para que no
se produzcan oscilaciones ex-
cesivas de la aguja.
Colección de Circuitos Prácticos
Presentamos a continuación, una serie de circuitos prácti-
cos pertenecientes a la colección: “Club Saber Electrónica”. En
diferentes tomos de esta obra publicaremos fichas para que Ud.
las fotocopie, recorte y arme una carpeta para que pueda tener
“a mano” material de consulta a la hora de ser necesario. Cada
circuito fue tomado de publicaciones anteriores, adaptándolos
con la inclusión de componentes de fácil adquisición en el mer-
cado de América Latina. Sin embargo, en muchos casos, es po-
sible que no encuentre un componente específico, en ese caso,
contáctenos por teléfono o por mail y veremos la forma para
que Ud. tenga el componente que no consigue en su localidad.
Si bien no se incluye el dibujo de la placa de circuito impreso,
cada uno de ellos es lo suficientemente sencillo para que Ud.
realice su propio diseño.
Tenga en cuenta que se publican fichas en diferentes edi-
ciones y que Ud. puede “bajar sin cargo” más de 150 circuitos
de nuestra web: www.webelectronica.com.ar, haciendo click
en el ícono password e ingresando la clave: “aiwa 15” (debe
registrase como socio en la web, lo cual es gratis, y lo habilita
a muchos beneficios).

Mezclador de Audio Multipropósito
Este mixer emplea un am-
plificador operacional con
FET en las entradas (Texas
Ins.) y presenta una excelente
ganancia determinada por el
resistor de 150k en el circuito
de realimentación. Se diseña-
ron sólo dos entradas, pero
puede aumentarse su número
hasta 10 sin problemas. Los
resistores son de 1/8W y las
conexiones de entrada y de sa-
lida deben ser blindadas. El in-
tegrado puede ser reemplaza-
do por un LF356 o cualquier
otro operacional con entrada
FET.
Fuente Sencilla de 2A Ajustable
Esta fuente proporciona
corrientes hasta 2A para car-
gas cuya resistencia depende
de factores externos, como en
el caso de las cubas electrolíti-
cas. El transistor Q1 debe
montarse con disipador de ca-
lor y en P1 se hace el ajuste de
la intensidad de la corriente.

Oscilador para Limpiaparabrisas
Este intervalador para lim-
piaparabrisas puede ser usado
en vehículos de 6 ó 12V, Se
trata de un oscilador que em-
plea un diodo túnel (puede ser
cualquiera, no sólo el 1N3720)
y si bien la aplicación es para
autos (la batería es de 12V)
puede emplearse para otros
usos dependiendo del relé (use
MC2RC1 para 6V y MC2RC2
para 12V). El ajuste del tiem-
po se hace en P1 y la conexión
de los contactos del relé se ha-
ce en paralelo con el interrup-
tor del panel. El fusible F1
protege el sistema.
Amplificador Transistorizado Multipropósito
Este amplificador de gran
sensiblidad puede aprovechar-
se en intercomunicadores, eta-
pas de salida de radios, alar-
mas, etc. Su alimentación se
efectúa con tensiones entre 6 y
9V, con una salida cuya poten-
cia estará entre 0,5 y 1W. El
altoparlante de 4 u 8 ohm y los
electrolíticos son para tensio-
nes de trabajo un poco mayo-
res que la tensión de alimenta-
ción.

Amplificador con Fuente Simétrica para Instrumentación
Este amplificador opera
con señal alterna y no hace
uso de fuente simétrica. Suge-
rido por Texas Instruments,
presenta una impedancia de
entrada de 50Ω y el punto de
funcionamiento para mayor si-
metría de la señal se obtiene
en el potenciómetro de
100kΩ. Se lo puede emplear
como amplificador de preci-
sión para pequeñas señales.
Amplificador Integrado de 4W
El LM380 puede propor-
cionar potencias de hasta 4
watt y su tensión de alimenta-
ción debe estar en la banda de
8 a 18V. El circuito presentado
tiene control de tonalidad y la
distorsión está alrededor de
3% para la máxima potencia.
La característica sobresa-
liente es que el integrado es
muy barato y se lo puede usar
para diversas aplicaciones. Fí-
jese que hasta puede armarlo
sin necesidad de una placa de
circuito impreso.

Oscilador para Atracción de Peces
Se sabe que hay sonidos
capaces de atraer a ciertos pe-
ces, se aprovecha este hecho
para hacer un oscilador con
un micrófono magnético di-
minuto usado como parlante
(bocina) sumergido en el
agua. El micrófono magnéti-
co de baja impedancia puede
acoplarse en forma mecánica
a la tapa metálica de una bo-
tella, usada como lastre, que
se sumergirá en el lugar don-
de se quiera pescar (indepen-
diente de la carnada, pero cer-
ca de ella). El transformador
T1 es de salida para transisto-
res con una impedancia entre 200 y 2000 ohm y el ajuste de la frecuencia de la operación (que
se obtiene experimentalmente) se efectúe con P1.
Generador de Funciones 8038
El 8038 es un “Viejo pero
vigente” circuito integrado (a
veces es difícil de conseguir)
relativamente económico para
las prestaciones que brinda.
Este circuito produce señales
rectangulares, triangulares y
sinusoidales en la banda de
frecuencia comprendida entre
0,1Hz y 100kHz. El capacitor
C determina la banda de fre-
cuencias que se regulará con
P1. C puede tener valores de
150pF a 15mF según las fre-
cuencias deseadas.

Otro Amplificador para Instrumentación
Este amplificador para ins-
trumentación tiene ganancia
1.000 y los operacionales pue-
den ser de tipos de uso general
como el 741. La entrada es di-
ferencial fluctuante y la fuente
de alimentación debe ser si-
métrica. En este tipo de apara-
tos se recomienda el uso de
baterías, solamente para evi-
tarse el problema con los rui-
dos.
Mezclador de Audio con FET
Este mixer emplea transis-
tores de efecto de campo (en
lugar del amplificador opera-
cional de otra ficha), lo que
permite la conexión de fuentes
de señales de diversos tipos.
Los potenciómetros recomen-
dados son los deslizantes y sus
valores pueden estar entre 1M
y 2M2. Los equivalentes del
2N3819, como el MPF102,
pueden usarse. Los cables de
entrada y salida deben ser
blindados para evitar la capta-
ción de zumbidos. Puede au-
mentarse el número de canales
de entrada.

Amplificador Transistorizado para Intercomunicador
Este pequeño amplificador
posee una etapa de entrada de
baja impedancia para usarse
como entrada para bocinas
(parlantes) usados como mi-
crófonos. Se puede emplear
como intercomunicador. Los
terminales 3 y 4 son de entra-
da y los 1 y 2 de salida, de mo-
do que mediante una llave se
pueden conmutar las funcio-
nes de las estaciones. Debido a
la baja impedancia de la línea,
las estaciones no deben estar
separadas por más de 20 m de
alambre.
Amplificador de Ganancia Elevada
La ganancia de esta etapa
amplificadora de audio es
1000 y está dada por la rela-
ción de valores entre el resis-
tor de realimentación y el re-
sistor de entrada R1. La salida
es de baja impedancia (alrede-
dor de 50 ohm) y la entrada
tiene una impedancia determi-
nada por R1. La fuente de ali-
mentación debe ser simétrica.
Se puede emplear un LF356 si
se quiere un amplificador de
mejor desempeño.

Amplificador para Auriculares
Este es otro amplificador
transistorizado de buen de-
sempeño y fácil de montar. Se
trata de una etapa de alta ga-
nancia, puede usarse con auri-
culares de alta impedancia y
también para excitar circuitos
de potencia. Los transistores
deben tener alta ganancia y
pueden emplearse cualquiera
para audio de baja señal.
Distorsionador para Guitarra Eléctrica
Este circuito produce efec-
tos moduladores del sonido de
una guitarra (wa-wa), si se in-
tercala entre el captador de al-
ta impedancia, o preamplifica-
dor, y el amplificador. Los ca-
bles de entrada y salida deben
ser blindados. El potencióme-
tro P1 se acopla al pedal de
efectos.

Intermitente de Potencia
En muchas aplicaciones es
preciso contar con un circuito
capaz de generar una intermi-
tencia para controlar salidas
de corrientes elevadas (inter-
valador para limpiaparabrisas,
guiños para el auto, etc.). Pre-
sionando S1, se enciende LI.
Presionando S2 se enciende
L2 y se apaga LI. Las lámpa-
ras son de 12V para corrientes
hasta de 500mA. El capacitor
de 2,2uF debe ser despolariza-
do. Se ha previsto el uso de ti-
ristores, pero éstos pueden ser
reemplazados por triacs.
Compuerta NAND a Transistores
Esta puerta NAND se ali-
menta con una tensión de 5 ó
6V y su disparo se efectúa con
pulsos negativos de tensión.
En el diagrama se tienen dos
entradas, pero puede aumen-
tarse el número colocando
más diodos en la configura-
ción establecida en la figura.
Las características de los tran-
sistores definirán las presta-
ciones de esta compuerta.

Oscilador de Banda Ancha
Este oscilador de doble T
con amplificador operacional
produce señales en una banda
de frecuencias que depende de
los valores de los componen-
tes usados. Junto al diagrama
está la fórmula que se usa para
determinar los valores de los
componentes en función de la
frecuencia. La fuente debe ser
simétrica con tensión entre 9 y
15V.
Conversor D/A
Esta configuración produ-
ce una señal de salida cuya
tensión depende del número
de pulsos aplicados a la entra-
da. Podemos obtener niveles
escalonados de 0 a 7, en fun-
ción de los pulsos de entrada.
Como puede observar, es un
conversor digital - analógico
de bajo costo y fácil de armar.

Preamplificador Multipropósito
La mayoría de los amplifi-
cadores de audio de potencia
precisan de una etapa previa
para adaptar las características
de la señal de entrada con di-
cha etapa de potencia. Este
circuito tiene una ganancia
aproximada de 50dB y puede
funcionar con fuentes de seña-
les de impedancia alta y me-
diana. La salida es de baja im-
pedancia y no es necesario
usar una fuente simétrica.
Oscilador Controlado por Tensión (VCO)
Este conversor tensión/fre-
cuencia utiliza un solo integra-
do 4046 y permite obtener va-
riaciones en la banda de 100:1
y hasta 1000:1. La tensión en-
tre el pin 12 y masa permite
variar el mínimo de la banda
de frecuencias de manera que
con OV no se tenga una fre-
cuencia nula.

Oscilador para Organo Electrónico
Los tonos obtenidos al pre-
sionar los interruptores depen-
den de los ajustes de P1, P2 y
P3. La banda de ajustes depen-
de también de C1, que puede
tener valores entre 47nF y
220nF. La potencia es relativa-
mente baja y podrá sustituirse
el altoparlante por un resistor
de 100 ohm y llevar la señal a
la entrada de un amplificador
Mezclador de Audio Económico
Para aquellos que “quieren
salir de un apuro” cuando de-
sean mezclar señales de audio,
este mixer es extremadamente
simple y usa solamente un cir-
cuito integrado 741 que posee
3 entradas. La fuente debe ser
simétrica con tensiones entre 9
y 15V. Se pueden agregar más
entradas y la ganancia de ten-
sión es de 10 veces.

Fuente 12V +12V con Protección contra Cortocircuitos
Esta fuente tiene protec-
ción contra las sobrecargas en
el circuito de salida. El punto
de disparo del sistema de pro-
tección, formado por Q2, está
determinado por el ajuste de
P1. La fuente emplea un trans-
formador de 9 + 9V y propor-
ciona corrientes hasta de
500mA.
Generador de Forma de Onda Cuadrada
Una forma de onda que se
aproxima a la rectangular se
obtiene con este circuito uni-
juntura. La frecuencia depen-
de básicamente de C1 y se
ajusta con P1. Los resistores
son de 1/8W y la alimentación
puede estar entre 12 y 15V. Al-
teraciones en R3 y R4 pueden
ayudar a obtener una forma de
onda más próxima a la rectan-
gular en función del transistor
Q2

Fuente de Referencia
Para aplicaciones de ins-
trumentación y otros usos es-
peciales, es preciso contar con
“fuentes de referencia de pre-
cisión”. Todos los componen-
tes de este circuito deben ser
de precisión y el diodo es del
tipo especial de alta precisión,
que no admite equivalentes.
La fuente no precisa ser simé-
trica ni estabilizada
Amplificador para Micrófono
Este preamplificador fun-
ciona con micrófonos de alta
impedancia y entrega una se-
ñal de salida de impendancia
de 50kΩ aproximadamente. El
transistor de efecto de campo
puede ser cualquier equivalen-
te del MFP102, si no se tiene
éste.

Modulador Infrarrojo para Control Remoto
Este circuito puede servir
de base para un control remo-
to infrarrojo, exigirá una co-
rriente del orden de 140mA
(25V) y podrá excitar 12 leds.
El transistor de potencia debe
ser montado en un disipador
de calor. La frecuencia máxi-
ma de modulación está alrede-
dor de 200kHz.
Interruptor Electrónico de Potencia
Usando esta configura-
ción, se pueden disparar Triacs
hasta 15A, con corrientes rela-
tivamente pequeñas. El capa-
citor de 100nF y R2 forman un
filtro que reduce la interferen-
cia de conmutación de cargas
inductivas. El triac debe dotar-
se de disipador de calor y el
interruptor es de baja corrien-
te. El transformador tiene se-
cundario de 6V con 500mA o
más de corriente.

Oscilador con Compuertas CMOS
Muchas veces se precisa
un oscilador y sólo contamos
con compuertas CMOS. Este
multivibrador astable utiliza
dos puertas OR-exclusive (O
exclusivo) y funciona con ten-
siones entre 5 y 15V. El capa-
citor determina la frecuencia
de operación.
Sensor de Temperatura de Amplio Espectro
Este circuito puede usarse
en temperaturas de hasta
1.000°C y proporciona una sa-
lida de 40µV/°C. La base es
un operacional µA702, que
debe tener fuente de tres ten-
siones. El ajuste del funciona-
miento se hace en el potenció-
metro de 10kΩ, mientras que
el de 50Ω (47Ω) determina el
fondo de escala del instrumen-
to.

Sensor de Luz de Potencia - Fotodetector
El circuito integrado CA
3062 es un fotodetector inte-
grado de RCA que puede dis-
parar directamente un triac y
controlará así una carga. La
alimentación del integrado se
hace con una fuente regulada
de 10V. Observe el negativo
común con uno de los polos de
la red.
Amplificador Sencillo de 1W
Este amplificador puede
alimentarse con tensiones en-
tre 4 y 12V cuando la potencia
varía entre 300mW y 1W. La
distorsión es de 0,2 % a 1Hz y
la impedancia de entrada es de
50kΩ. Se trata de un circuito
ideal para aplicaciones gene-
rales, ya que el LM386 es fácil
de conseguir y bastante econó-
mico.

Otro Indicador de Señal de Audio
En este circuito, el led en-
cenderá y guiñará en presencia
de señales de audio en su en-
trada, aunque sean de poca in-
tensidad. La fuente debe ser
sintética, con tensiones entre 5
y 15V. El resistor en serie con
el led de 470 ohm para tensio-
nes entre 5 y 9V, de 1k para
tensiones de 9 a 15V.
Vúmetro para Bocina (Parlante)
Los amantes del audio sue-
len conectar “juegos de luces”
y medidores de potencia en
paralelo con la salida de audio.
Este circuito emplea un Vú-
metro común de bobina móvil
y puede conectarse en la salida
de cualquier amplificador de
audio. El punto de funciona-
miento en función de la poten-
cia se regula con P1. C2 deter-
mina la inercia en la actuación
del VU.

Amplificador de Audio de 2 Transistores
Esta configuración puede
servir de base para un amplifi-
cador de pequeñas señales, ex-
citará una etapa de alta impe-
dancia y mayor potencia o un
audífono. Los transistores se
pueden sustituir por equiva-
lentes. El potenciómetro de
10K actúa como control de
volumen.
Luxómetro, Medidor de Luz
Este circuito tiene múlti-
ples usos, desde un sensor pa-
ra disparo de un flash secun-
dario hasta un interruptor cre-
puscular. Este comparador de
luz o de tonalidad usa dos
LDR como sensores. El ajuste
del punto de equilibrio se hace
con el potenciómetro. El ins-
trumento es un VUmetro co-
mún de 200mA.

Adaptador TTL/CMOS
El circuito integrado 4049
ó el 4050 puede ser usado pa-
ra hacer la excitación de un
circuito TTL, a partir de una
señal CMOS. La tensión de
alimentación es de 5V y se de-
ben respetar las velocidades
de operación de los integrados
involucrados. En la misma fi-
gura se muestra la disposición
de los pines del 4049.
Ajuste de Velocidad de Motores
Este circuito se usa para
controlar pequeños motores
eléctricos de corriente conti-
nua. El control es por pulsos y
la banda está determinada por
el valor del potenciómetro. Pa-
ra corrientes por arriba de
500mA, hasta 2A, hay que
montar el transistor con disi-
pador de calor.

Amplificador Integrado de 2,5W
Este amplificador puede
ser alimentado con tensiones
entre 8V y 20V y ofrece una
potencia máxima de 2,5W en
8 ohm. La ganancia es de
50dB y la resistencia de entra-
da de 150kΩ. El LM380 es
otro de los circuitos integrados
amplificadores communes de
costo reducido.
En la pata 6 del integrado
se debe conectar un control de
tono. Si lo desea, puede dejar
el terminal sin conexión.
Vúmetro para Pequeña Señal
Podemos usar este VU pa-
ra micrófonos, sistema de so-
nido, mixers, editores de cin-
tas, etc. El VU es un microam-
perímetro de 200µA a fondo
de escala y en función de su ti-
po hacemos el ajuste con el
trimpot de 100kΩ. La sensibi-
lidad de entrada está dada por
el resistor de 22kΩ en parale-
lo. Para usar instrumentos de
0-1mA, basta reducir el trim-
pot de 100kΩ a 22kΩ.

Protección para Transistores de Potencia
Los límites de corriente de
esta configuración de potencia
son dados por el resistor de
15kΩ que puede ser alterado,
así como por el resistor de
0,33Ω. Q1 y Q2 deben ser
montados en buenos disipado-
res de calor. Para los valores
indicados, la potencia máxima
del circuito está alrededor de
40W (20V x 2A).
Termómetro Electrónico
El sensor de este termóme-
tro es un diodo de uso general
de silicio como, por ejemplo,
el BA315 y el instrumento es
un VUmetro común de 200µA
a fondo de escala. El ajuste del
punto de funcionamiento se
hace con el potenciómetro.

Interruptor Digital al Tacto
Se usa la mitad de un cir-
cuito integrado 4011 en este
interruptor de toque de dos po-
siciones. Al tocarse los contac-
tos marcados con la sigla
“con.” el relé se acciona y per-
manece así hasta que toquen
los contactos “descon.”.
El relé es del tipo sensible
MC2RC1 o MC2RC2 según
sea la tensión, de 6 ó 12V. Pa-
ra otras tensiones deben usarse
los relés adecuados.
Amplificador para Autorradio
El BF23 es un módulo hí-
brido que se puede encontrar
en algunos circuitos de auto-
rradios. Su potencia es de 2
watt y la impedancia de entra-
da es superior a 250kΩ. El in-
tegrado no es muy fácil, de
conseguir pero sí es común
encontrarlo en equipos algo
antiguos. Por lo tanto, si tiene
uno de estos integrados y no
sabe que hacer con él, aquí tie-
ne una configuración típica.

Generador de AT. Cuadruplicador de Tensión
Con esta configuración, se
puede obtener una tensión
cuatro veces mayor de la que
sería posible por la rectifica-
ción de la onda completa, a
partir de los 220V de la red.
Los capacitores deben tener
una tensión de trabajo por lo
menos 50% mayor que el va-
lor pico de la red local (300V
para la red de 110V y 600V
para la red de 220V). Los va-
lores pueden estar entre 22µF
y 100µF.
Punta Lógica para Audio
Con la punta de prueba en
el nivel 0 no hay sonido y en el
nivel 1, el sonido depende en
su frecuencia del capacitor
que puede ser alterado según
la voluntad de cada uno. La
tensión de alimentación es de
5V y el circuito sólo puede
usarse en la prueba de disposi-
tivos TTL Puede emplear
compuertas CMOS si así lo
desea, en cuyo caso la tensión
de alimentación puede ser
cualquiera entre 3V y 15V.

Amplificador de Video
El circuito presentado tie-
ne una ganancia de tensión de
5,7 (915dB) y puede operar en
una frecuencia de 4MHz. Se
puede conectar en paralelo un
capacitor de 120pF, con el re-
sistor de 470 ohm, para mejo-
rar la compensación de fre-
cuencia.
Sencillo Amplificador de Audio
Este amplificador propor-
ciona algo más de 1W cuando
se lo alimenta con fuente par-
tida sobre un parlante de 8Ω.
Los transistores deben ir con
un disipador de calor. La ecua-
lización se consigue con el re-
sistor de 6k8 y el capacitor de
10nF. Se puede emplear cual-
quier amplificador operacio-
nal para aplicaciones genera-
les.

Otro Generador de Funciones Integrado
El capacitor de 10nF deter-
mina la banda de frecuencia,
en el caso, entre 1 y 10kHz. El
potenciómetro de 2M2, para el
control de la banda, puede ser
conectado en lugar del resistor
de 100kΩ en serie, con un re-
sistor de 1kΩ. Los capacitores
pueden situarse en la banda de
1nF a 1µF, en cuyo caso la co-
bertura de frecuencias va de
10Hz a 100kHz. La alimenta-
ción del circuito se hace con
una tensión de 12 volt.
Preamplificador para Micrófono
El preamplificador del dia-
grama debe usarse con cápsu-
las de cristal, micrófonos de
crystal o micrófonos de uso
general, de los presentes en te-
léfonos celulares, radiograba-
dores, notebooks, etc. Para su
funcionamiento, influye el va-
lor de C2 en la respuesta en
frecuencia y de R1 en la adap-
tación de impedancias. Con
los valores dados se tiene una
buena respuesta para usos ge-
nerales.

Mini Radio de AM
Esta radio funciona con
baterías solares que proporcio-
nan tensiones entre 0,5 y 2V.
Los audífonos deben ser mag-
néticos, de alta impedancia
(2kΩ o más). La bobina L1 es-
tá enrollada en una varilla de
ferrite de 1 cm de diámetro
con alambre 28AWG. El tran-
sistor puede ser reemplazado
por cualquier otro (debe expe-
rimentar). Por ejemplo, un
B558 funciona con buena sen-
sibilidad e, incluso, un 2SB54
(de germanio) también posee
buena respuesta.
Juego de Luces de Salón de Baja Tensión
Esta luz rítmica usa una
lámpara de 12V para corrien-
tes de hasta 1A para el transis-
tor sin disipador de calor y
hasta de 2A, si se usara disipa-
dor. R depende de la potencia
del amplificador situándose
por lo general entre 47 ohm
(hasta 10W) y 1.000 ohm
(hasta 100W).

Generador de Señales TTL
El circuito de la figura es
interesante, pues genera pul-
sos aislados para la excitación
de integrados TTL, sin proble-
mas de “debounce”. De hecho,
al presionar S, solamente se
produce un pulso perfecta-
mente rectangular, con una
duración que está dada por el
resistor de 47kΩ y por el capa-
citor de 10nF.
Voltímetro con Indicación Sonora
La frecuencia de sonido
producido en el parlante de-
pende de la tensión de entrada.
El circuito puede servir de ba-
se para un voltímetro o para
otro instrumento, con indica-
ción sonora para ciegos o defi-
cientes visuales. Otra aplica-
ción es como un simple con-
vertidor tensión-frecuencia ya
que el sonido producido de-
penderá de la tensión presente
en la entrada.
