Subneting -
- 2. Subneting
- 3. VICERRECTORÍA DE INNOVACIÓN Para la configuración del router se utiliza el puerto de consola conectado a un cable transpuesto y un adaptador J-45 a DB-9 para conectarse al puerto COM1 del ordenador. Debe tener instalado un software de emulación de terminal. Los parámetros de configuración son los siguientes. El puerto COM adecuado 9600 Baudios 0 16400 para CISCO 8 bits de datos 1bit de parada Sin control de flujo COMANDOS DEL ROUTER
- 4. VICERRECTORÍA DE INNOVACIÓN Desde la línea de comandos el router se inicia desde el modo EXEC usuario, las tareas que se pueden ejecutar de este modo son solo de verificación ya que NO se permiten cambios de configuración. En modo EXEC privilegiado se realizan las tareas de configuración Para pasar del modo usuario al privilegiado se ejecuta el comando enable, para regresar disable COMANDOS DEL ROUTER
- 5. VICERRECTORÍA DE INNOVACIÓN Los router ofrecen información detallada a través de las ayudas pues resulta difícil memorizar todos los comandos, el signo de interrogación y el tabulador del teclado nos brindan esta ayuda. El tabulador completa los comandos que no recordamos completos El signo de interrogación ? Colocado inmediatamente después de un comando nos muestran todos los que comienzan con esas letras colocado después de un espacio <8barra espaciadora + ?) nos lista todos los comandos que se pueden ejecutar en esta posición. COMANDOS DE AYUDA
- 6. Creación y autenticación de usuarios • Durante el proceso de autenticación de contraseñas el comando login local le permitirá al router preguntar que usuario intenta ingresar y su contraseña COMANDO DESCRIPCION Hostname (nombre) Asigna un nombre al Router Enable password (contraseña) Configura una contraseña sin encriptar Enable secret cisco Configura una contraseña encriptada Line console 0 Ingresa a la línea de consola Line vty 0 4 Ingresa a la línea telnet Line aux 0 Ingres a la línea auxiliar login Configurado por defecto, permite preguntar la contraseña password Configura una contraseña en el modo line Username (nombre de usuario) password Crea un usuario con su respectiva contraseña Login local Permite al router preguntar por el usuario que va a ingresar Durante el proceso de autenticación de contraseñas el comando login local le permitirá al router preguntar que usuario intenta ingresar y su contraseña
- 7. Interfaces seriales • Las interfaces seriales se configuran siguiendo el mismo proceso que las interfaces ethernet auque se debe tener especial cuidado para determinar quién es el DCE (equipo de comunicaciones) y quién el DTE (equipo terminal del abonado) debido a que el DCE lleva el sincronismo de la comunicación, este se configurará sólo con la interfaz serial DCE, el comando clock rate activara el sincronismo en éste enlace • El comando bandwidth configura el ancho de banda, que router utilizará para el calculo de costes y métricas para los protocolos de enrutamiento, mientras que el clock rate brinda velocidad de enlace: Router(config)#interface serial (número) Router (config-if)#ip address (dirección IP)(máscara)
- 8. Redes Privadas Virtuales VPN Intranet: enlazan oficinas regionales y remotas con la red interna utilizando conexiones dedicadas VPN Extranet :enlazan socios comerciales con la red central sobre una infraestructura compartida Ventajas de las VPN 1. Puede proporcionar privacidad a varias aplicaciones TCP/IP 2. Los servicios de encriptación se pueden proporcionar a todas las comunicaciones cliente servidor 3. Ofrece movilidad a los empleados
- 9. ETHERNET CHANNEL • Es un agrupamiento lógico de múltiples interfaces físicas Fastethernet o Gigabitethernet que permite el mejor aprovechamiento del ancho de banda. • Es una tecnología que agrupa diferentes interfaces full-duplex compartiendo los enlaces, proporcionando de esta manera alta velocidad entre los routers y switches
- 10. COMANDO DESCRIPCION Interface(tipo de interfaz)(slot/interfaz) Inicia el proceso de configuración de una interfaz Ip address (dirección Ip) ( mascara) Configura la dirección IP de la interfaz Speed (10/100/100!auto) Configura la velocidad del enlace en la interfaz, en Mbps Duplex (auto/full/half) Configura el tipo de enlace en la interfaz Clock rate rango Configura el sincronismo en las interfaces seriales DCE, en bps Bandwidth (tipo)(numero- slot-interfaz) Configura el ancho de banda en las interfaces seriales, en Kbps Encapsulation(dotlq/ISL)nú mero vlan Establece etiquetado de trama para un enlace troncal, en una subinterfaz Interface port-channel (numero portchannel) Asocia una interfaz física al port-channel Channel-group Asocia una interfaz física al portchannel no shutdown Activa la interfaz administrativamente shutdown Desactiva la interfaz administrativamente description Agrega un comentario a la interfaz
- 11. COMANDOS SHOW • Los comandos show son la herramienta más eficaz para la lectura y el análisis del funcionamiento del router • Un comando show puede ejecutarse en el modo de usuario con grandes limitaciones y en el privilegiado, donde se expone la información completa
- 12. COMANDO DESCRIPCION show running-config Muestra la información contenida en la memoria RAM Show startup-config Muestra la información contenida en la memoria NVRAM Show flash Muestra la información contenida en la memoria FLASH Show interfaces Muestra la información generalizada de las interfaces show interfaces (tipo)(numero) Muestra la información específica de una interfaz Show ip interfaces Muestra la información generalizada de las interfaces IP Show ip interfaces (tipo)(número) Muestra la información específica de una interfaz IP Show ip interface brief Muestra una tabla con información básica de todas las interfaces Show versión Muestra la versión de IOS, registro de configuración, etc. Show tech-support Muestra una información extremadamente completa sobre el funcionamiento del router Show cdp neighbors Muestra información de los vecinos Cisco
- 13. Enrutamiento Estático • La información de enrutamiento se coloca en la tabla de entutamiento de cada router de la red. • El router se vale de esa tabla para determinar los router de salida que debe utilizar para retransmitir un paquete hasta su destino • Si la red de destino esta conectada directamente, el router ya sabrá el puerto que debe usar para reenviar paquetes • Si las redes de destino no están conectadas directamente, el router debe aprender y calcular la ruta más óptima a usar para reenviar paquetes a dichas redes. • La tabla de enrutamiento se construye mediante uno de estos métodos o ambos: • Manualmente, por el administrador de red • A través de procesos dinámicos que se ejecutan
- 14. RUTAS ESTATICAS • Las rutas estáticas se definen administrativamente y establecen rutas especificas que han de seguir los paquetes para pasar de un puerto de origen hasta un puerto de destino. COMANDO DESCRIPCION Red Red o subred de destino máscara Mascara de subred de la red de destino Dirección IP/interfaz Dirección IP del router del próximo salto o la interfaz local que debe usarse para llegar a la red de destino distancia Parámetro opcional, que define la distancia administrativa

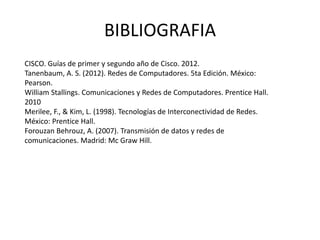

- 15. BIBLIOGRAFIA CISCO. Guías de primer y segundo año de Cisco. 2012. Tanenbaum, A. S. (2012). Redes de Computadores. 5ta Edición. México: Pearson. William Stallings. Comunicaciones y Redes de Computadores. Prentice Hall. 2010 Merilee, F., & Kim, L. (1998). Tecnologías de Interconectividad de Redes. México: Prentice Hall. Forouzan Behrouz, A. (2007). Transmisión de datos y redes de comunicaciones. Madrid: Mc Graw Hill.
