INSTITUTO TECNOLÓGICO DE PACHUCA
INGENIERÍA EN TECNOLOGÍAS DE LA
INFORMACIÓN Y COMUNICACIONES
REDES DE COMPUTADORAS
Doc. Arturo Gonzáles Cerón
VLSM
Rojas Hernández Lourdes Isabel 18200831
lunes, 10 de mayo de 2021

I n t r o d u c c i ó n
Las máscaras de subred de tamaño variable (variable length subnet mask, VLSM) representan otra de las tantas
soluciones que se implementaron para el agotamiento de direcciones ip y otras como la división en subredes.
Recordemos que una subred es un conjunto de direcciones IP y con ella podemos hacer dos cosas: asignar
direcciones IP a los equipos o dividirlo nuevamente en subredes más pequeñas. En cada división, las subredes
primera y última no se usan, cabe aclarar que no se usan para asignar direcciones IP a los equipos pero si se
pueden usar para dividirlas en subredes más pequeñas. El concepto básico de VLSM es muy simple:
Se toma una red y se divide en subredes fijas, luego se toma una de esas subredes y se vuelve a dividir tomando
bits "prestados" de la porción de hosts, ajustándose a la cantidad de hosts requeridos por cada segmento de
nuestra red.
VLSM permite dividir un espacio de red en partes desiguales, es decir, la mascara de subred de una dirección IP
variara según la cantidad de bits que se tomen prestados para una subred especifica, se conoce también como
división de subredes en subredes. VLSM surge como solución para evitar el agotamiento de direcciones IP,
también para reducir el trafico general de la red y mejorar el rendimiento de esta y así conservar el espacio de
direcciones.

VLSM permite que una organización utilice más de una máscara de subred dentro del mismo espacio de
direccionamiento de red. La implementación de VLSM maximiza la eficiencia del direccionamiento y con
frecuencia se la conoce como una subredes en subredes, tiene como objetivo.
Brindar mayor flexibilidad a la aplicación de subredes. La implementación de VLSM permite a una
organización dividir un único sistema autónomo utilizando más de una máscara de subred, generando de
esta manera subredes de diferente tamaño dentro de la misma red.
A diferencia del subneteo (subnetting) que genera una máscara común (fija) y cantidad de hosts iguales a
todas las subredes, el proceso de VLSM toma una dirección de red o subred y la divide en subredes más
pequeñas adaptando las máscaras según las necesidades de hosts de cada subred, generando una máscara
diferente para las distintas subredes de una red. Esto permite no desaprovechar un gran número de
direcciones, sobre todo en los enlaces seriales.
Hay varios factores a tener en cuenta a la hora de subnetear y trabajar con VLSM:
■ El uso de VLSM solo es aplicable con los protocolos de enrutamiento sin clase (classless) RIPv2, OSPF,
EIGRP, BGP4 e IS‐IS.
■ Al igual que en el subneteo, la cantidad de subredes y hosts está supeditada a la dirección IP de red o
subred que nos otorguen.
■ Es imposible que comprendan el proceso de obtención de VLSM si no manejan fluidamente el proceso
de subneteo común.

Contenido Relevante
1. A partir de la Dirección de Red 212.178.0.0 / 24 utilizar VLSM para direccionar:
20 host para profesores, 80 host para estudiantes, 20 host para invitados, 3 subredes de 2 host c/u para
enlaces entre routers.
1- ordenamos las subredes de mayor a menor número de host
SUBREDES N°HOST
Estudiantes 80
Profesores 20
Invitados 20
Enlace entre router1 2

2- Calculamos el número de bits de host necesarios para las subredes
(2^n)-2 = (2^7)-2= 126 esto es mayor a 80 que es nuestra subred n=7
(2^n)-2 = (2^2)-2= 4 esto es igual a 2 que es nuestra subred n=2

3- Calcular el número de bits de subred
R= (32-p)-n R= (32-24)-7=1, esto significa que debemos tomar prestado 1 bit a la parte
de host para obtener una subred de 126 hosts
R= (32-p)-n R= (32-24)-5=3, esto significa que tomamos prestados 3 bits
p= 24+1=25
Entonces nuestra nueva máscara de la primera red que se obtiene es :
11111111.11111111.11111111. 10000000
Donde los primeros 24 son redes, el 1 la subred y los ceros son el host.
Ahora convertimos a decimal y nos queda: 255.255.255.128
Hacemos eso con cada red

p= 24+3=27
11111111.11111111.11111111. 11100000
Ahora convertimos a decimal y nos queda: 255.255.255.224 (x2)
p= 24+6=30
11111111.11111111.11111111. 11111100
Ahora convertimos a decimal y nos queda: 255.255.255.252 (x3)

■ Calculamos nuestro salto de red S=256-128=128
■ S=256-224=32 + 128
■ S=256-224=32 +128
■ S=256-252=4 +192
■ S=256-252=4 +192
■ S=256-252=4 +192
■ 212.178.0.128
■ 212.178.0.160
■ 212.178.0.192
■ 212.178.0.196
■ 212.178.0.200

SUBRED N°HOST IP DE RED MÁSCARA 1ER HOST ÚLTIMO HOST BROADCAST
Estudiantes 126 212.178.0.0 /25 255.255.255.128 212.178.0.1 212.178.0.126 212.178.0.127
Profesores 30 212.178.0.128 /27 255.255.255.224 212.178.0.129 212.178.0.158 212.178.0.159
Invitados 30 212.178.0.160 /27 255.255.255.224 212.178.0.161 212.178.0.190 212.178.0.191
Enlace entre
router1
2
212.178.0.192 /30 255.255.255.252 212.178.0.193 212.178.0.194 212.178.0.195
Enlace entre
router2
2
212.178.0.196 /30 255.255.255.252 212.178.0.197 212.178.0.198 212.178.0.199
Enlace entre
router3
2
212.178.0.200 /30 255.255.255.252 212.178.0.201 212.178.0.202 212.178.0.203

500 host de FCH, 130 host de Escuela de Ingenierías, 1000 host de FCA, 50 host de Arquitectura y
Diseño, 10 host de FD, 20 host de Personal Administrativo y 2 host de Rectoría.
SUBREDES N°HOST
FCA 1000
FCH 500
ESCUELA DE ING. 130
ARQ. DIS. 50
P.A 20
FD 10
REC. 2

R= (32-p)-n R= (32-16)-10=6, esto significa que debemos tomar prestado 6 bit a la parte de host para obtener
una subred de 1022 hosts
p= 16+6=22
Entonces nuestra nueva máscara de la primera red que se obtiene es : 11111111.11111111.11111100.00000000

p= 16+7=23
p= 16+8=24
p= 16+10=26
p= 16+11=27

p= 16+12=28
11111111.11111111.11111111.11110000
p= 16+14=30
11111111.11111111.11111111.11111100

Calculamos nuestro salto de red S=256-252=4
Teniendo en cuenta nuestra red 195.56.0.0 empezamos
La dirección del primer host se obtiene sumando 1a la dirección de red:
195.56.0.1
La dirección del último host se obtiene sumando a la dirección de red el número de host de la
subred:
195.56.3.254
La dirección de broadcast se obtiene sumando 1a la dirección del último host
195.56.3.255
SUBRED HOST REQUERIDO HOST DISPONIBLES RANGO BROADCAST
195.56.0.0/22 1000 1022 195.56.0.1195.56.0.1 --
195.56.3.254
195.56.3.255

SUBRED N°HOST IP DE RED MÁSCARA 1ER HOST ÚLTIMO HOST BROADCAST
FCA 1022 195.56.0.0 /22 255.255.252.0 195.56.0.1 195.56.3.254 195.56.3.255
FCH 510 195.56.4.0 /23 255.255.254.0 195.56.4.1 195.56.5.254 195.56.3.255
ESCUELA
DE ING.
254 195.56.6.0 /24 255.255.255.0 195.56.6.1 195.56.6.254 195.56.5.255
ARQ. DIS. 62 195.56.7.0 /26 255.255.255.192 195.56.7.1 195.56.7.62 195.56.7.63
P.A 30 195.56.7.64 /27 255.255.255.224 195.56.7.65 195.56.7.94 195.56.7.95
FD 14 195.56.7.96 /28 255.255.255.240 195.56.7.97 195.56.7.110 195.56.7.111
REC. 2 195.56.7.112 /30 255.255.255.252 195.56.7.113 195.56.7.114 195.56.7.115

70 host para ITP, 40 host para ITESM, 130 host para ULSAP, 10 host para UAEH.
PASOS..
(2^n)-2 = (2^8)-2= 254 esto es mayor a 130 que es nuestra primera subred n=8
(2^n)-2 = (2^7)-2= 126 esto es mayor a 70 que es nuestra segunda subred n=7
(2^n)-2 = (2^6)-2= 62 esto es mayor a 40 que es nuestra tercera subred n=6
(2^n)-2 = (2^4)-2= 10 esto es igual a 10 que es nuestra cuarta subred n=4
SUBREDES HOST
Subred ULSAP 130
Subred ITP 70
Subred ITESM 40
Subred UAEH 10

p= 23+1=24
11111111.11111111.11111111.00000000

p= 23+2=25
Entonces nuestra nueva máscara de la segunda red que se obtiene es :
11111111.11111111.11111111.1000000
Donde los primeros 8 son redes, los otros 8 son subred y los ceros son el host.
p= 23+3=26
11111111.11111111.11111111.11100000
p= 23+5=28
11111111.11111111.11111111.11110000

Calculamos nuestro salto de red S=256-255=1
Teniendo en cuenta nuestra red 20.15.126.0 empezamos
20.0.0.0 sumamos el 1 de arriba,
20.0.0.1
20.0.0.254
20.0.0.255
SUBRED HOST
REQUERIDOS
HOST
DISPONIBLES
RANGO BROADCAST
Subred ULSAP 130 254 20.15.126.1
-
20.15.126.254
20.15.126.255

■ Calculamos nuestro salto de red de los demás host S=256−128= 128
■ host S=256−192= 64
■ host S=256−240= 16

Hacemos lo mismo para cada sub red y lo juntamos en una tablita
Subredes N°Host IP de red Máscara 1er Host Último Host Broadcast
ULSAP 254 20.15.126.0/24 255.255.255.0 20.15.126.1 20.15.126.254 20.15.126.255
ITP 126 20.15.127.0/25 255.255.255.128 20.15.127.1 20.15.127.126 20.15.127.127
ITESM 62 20.15.127.128/26 255.255.255.192 20.15.127.129 20.15.127.190 20.15.127.191
UAEH 14 20.15.127.192/28 255.255.255.240 20.15.127.193 20.15.127.206 20.15.127.207

4. A partir de la Dirección de Red 182.35.0.0 / 16 utilizar VLSM para direccionar: 2 subredes de 1000 host c/u
para TIN y LA, 2000 host para Mecatrónica, 5 host para Enfermería, 60 host para Arquitectura, 70 host para AET, 2
subredes de 2 host c/u para enlaces entre routers.
SUBRED N° DE HOST
Mecatrónica 2000
TIN 1000
LA 1000
AET 70
ARQ 60
ENF 5

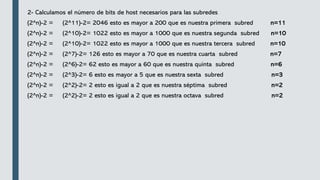

(2^n)-2 = (2^11)-2= 2046 esto es mayor a 200 que es nuestra primera subred n=11
(2^n)-2 = (2^10)-2= 1022 esto es mayor a 1000 que es nuestra segunda subred n=10
(2^n)-2 = (2^10)-2= 1022 esto es mayor a 1000 que es nuestra tercera subred n=10
(2^n)-2 = (2^7)-2= 126 esto es mayor a 70 que es nuestra cuarta subred n=7
(2^n)-2 = (2^6)-2= 62 esto es mayor a 60 que es nuestra quinta subred n=6
(2^n)-2 = (2^3)-2= 6 esto es mayor a 5 que es nuestra sexta subred n=3
(2^n)-2 = (2^2)-2= 2 esto es igual a 2 que es nuestra séptima subred n=2
(2^n)-2 = (2^2)-2= 2 esto es igual a 2 que es nuestra octava subred n=2

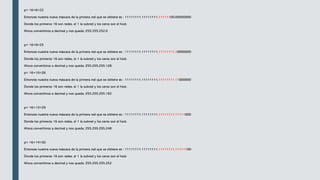

p= 16+5=21
11111111.11111111.11111000.00000000

p= 16+6=22
p= 16+9=25
p= 16+10=26
p= 16+13=29
p= 16+14=30

Subred Nº de Hosts IP de red Máscara Primer Host Último Host Broadcast
Mecatrónica 2046 182.35.0.0 /21 255.255.248.0 182.35.0.1 182.35.7.254 182.35.7.255
TIN 1022 182.35.8.0 /22 255.255.252.0 182.35.8.1 182.35.11.254 182.35.11.255
LA 1022 182.35.12.0 /22 255.255.252.0 182.35.12.1 182.35.15.254 182.35.15.255
AET 126 182.35.16.0 /25 255.255.255.128 182.35.16.1 182.35.16.126 182.35.16.127
ARQ 62 182.35.16.128
/26
255.255.255.192 182.35.16.129 182.35.16.190 182.35.16.191
ENF 6 182.35.16.192
/29
255.255.255.248 182.35.16.193 182.35.16.198 182.35.16.199
Enlace entre
router1
2 182.35.16.200
/30
255.255.255.252 182.35.16.201 182.35.16.202 182.35.16.203
Enlace entre
router2
2 182.35.16.204
/30
255.255.255.252 182.35.16.205 182.35.16.206 182.35.16.207

C o n c l u s i ó n
• •El funcionamiento de VLSM nos permite dividir y subdividir una red utilizando la técnica
VLSM(Máscara de Subred de Longitud Variable) en partes más pequeñas se dice que es una técnica
que se creó para hacer un uso más eficiente del espacio de direccionamiento de una red. A
diferencia de la técnica tradicional de subdividir redes (FLSM), VLSM se enfoca en el número de
Hosts de cada red, así a cada subred se le asigna una máscara diferente en función del número de
hosts que ésta va a conectar.
• •Fue una actividad para mi punto de vista bastante laborioso porque nunca había trabajado con
este procedimiento de subdividir nuestras redes y si sirve muchísimo porque así no se desperdician
tantos host y agotar las direcciones IP, dependiendo la necesidad, como vimos en estos ejercicios
una subred se puede dividir en más pequeñas cuyas máscaras son diferentes y se adaptan a lo que
se pide en el enunciado y/o llevarlo a grandes rasgos como una empresa y así a la hora de dividirla
podemos aprovechar al máximo cada una de estas y sin desperdiciar
• •Al iniciar los ejercicios aparte de revisar los PDF puestos en las actividades, y videos, tuve que
revisar aún más videos y hacer los ejercicios paso a paso que mostraban de ejemplos y ya después
un poco más claro hacer los 4 ejercicios propuestos, pero fueron exitosos al último y obtuve
resultados muy buenos para cada una de estas redes o subredes trabajadas, fue una muy buena
unidad y se aprendió muchísimo
