- 2. Una Fresadora: Es una máquina herramienta utilizada para realizar mecanizado por arranque de viruta mediante el movimiento de una herramienta rotativa de varios filos de corte denominada fresa. En las fresadoras tradicionales, la herramienta o fresa gira en una posición fija y el desbastado se realiza acercando la pieza a la herramienta. Dado la variedad de mecanizados que se pueden realizar con una fresadora,en sus diferentes modelos y potencias, es una máquina herramienta muy versátil y que requiere de un manejo muy especial por parte de los operadores, requiriéndose para ello una capacitación muy especial. La fresadora se emplea para realizar trabajos en superficies planas o perfiles irregulares, pudiendo también utilizarse para tallar engranajes y roscas, taladrar y mandrilar agujeros, ranuras chaveteras y graduar con precisión medidas regularmente espaciadas. DESCRIPCIÓN DE LAS PARTES PRINCIPALES DE UNA FRESADORA Base: La base o bancada permite un apoyo correcto de la fresadora en el suelo. Cuerpo: El cuerpo o bastidor tiene forma de columna y se apoya sobre la base o ambas forman parte de la misma pieza. Habitualmente, la base y la columna son de fundición aleada y estabilizada. La columna tiene en la parte frontal unas guías templadas y rectificadas para el movimiento de la consola y unos mandos para el accionamiento y control de la máquina. Consola: La consola se desliza verticalmente sobre las guías del cuerpo y sirve de sujeción para la mesa. Carro transversal: La mesa se apoya sobre dos carros que permiten el movimiento longitudinal y transversal de la mesa sobre la consola. Mesa:La mesa tiene una superficie ranurada sobre la que se sujeta la pieza a conformar. Puente: Elpuente es una pieza apoyada en voladizo sobre el bastidor y en él se alojan unas lunetas donde se apoya el eje portaherramientas. En la parte superior del puente suele haber montado uno o varios tornillos de cáncamo para facilitar el transporte de la máquina.
- 3. Eje de la herramienta: El portaherramientas o porta fresas es el apoyo de la herramienta y le transmite el movimiento de rotación del mecanismo de accionamiento alojado en el interior del bastidor. Este eje suele ser de acero aleado al cromo-vanadio para herramientas. TIPOS DE FRESADORA Maquina Fresadora Horizontal: Esta máquina se presta para toda clase de trabajos. Su característica es el husillo de fresar dispuesto horizontalmente. Máquina de Fresar Vertical: Con esta máquina se realizan principalmente trabajos de fresado frontal. El husillo de fresar está dispuesto verticalmente en el cabezal porta fresa. Este cabezal puede girar de tal modo que puede adoptar una posición inclinada. Los mecanismos de accionamiento principal y de avance no se diferencian de la Fresadora Horizontal. Máquina de fresar Universal: La característica principal de esta máquina es que tiene un husillo principal para el acoplamiento de ejes portaherramientas horizontales y un cabezal que se acopla a dicho husillo y que convierte la máquina en una fresadora vertical, además, la mesa de fresar puede girar hacia la derecha o hacia la izquierda. Con esto se hace posible la ejecución de muchos más trabajos, como por ejemplo, el fresado de ranuras helicoidales. Fresadoras Circulares: Tienenuna amplia mesa circular giratoria, por encima de la cual se desplaza el carro portaherramientas, que puede tener uno o varios cabezales verticales, por ejemplo, uno para operaciones de desbaste y otro para operaciones de acabado. Además pueden montarse y desmontarse piezas en una parte de la mesa mientras se mecanizan piezas en el otro lado. Fresadoras copiadoras: Disponen de dos mesas: una de trabajo sobre la que se sujeta la pieza a mecanizar y otra auxiliar sobre la que se coloca un modelo. El eje vertical de la herramienta está suspendido de un mecanismo con forma de pantógrafo que está conectado también a un palpador sobre la mesa auxiliar. Al seguir con el palpador el contorno del modelo, se define el movimiento de la herramienta que mecaniza la pieza. Máquina de Fresar Paralela: Se utiliza para trabajar piezas muy pesadas.
- 4. Máquina de FresarPlaneadora:Se presta para trabajos en serie.Las Fresadoras de Planear tienen frecuentemente varios husillos de fresar. Otras Máquinas de Fresar son: Fresadora de roscas, la fresadora de ruedas dentadas, las fresadoras de copiar. PROCESO DEL TRABAJO AL FRESAR Las virutas son arrancadas en el fresado por medio de la rotación de la fresa cuyos filos están dispuestos en forma circunferencial. La fresa es una herramienta de varios filos. Durante el fresado cada filo no está nada más que durante una parte de la revolución de la fresa, dedicado al arranque de viruta, el resto del tiempo el filo gira en vacío y puede refrigerarse. El proceso de fresado puede ser: Fresado Cilíndrico: El eje de la fresa se encuentra dispuesta paralelamente a la superficie de trabajo. En el fresado cilíndrico la máquina experimenta una carga irregular en virtud de la forma de coma de la viruta, es difícilevitar un ligero golpeteo en la periferia de la herramienta a cada revolución de la misma.
- 5. Fresado Frontal: El eje de la fresa es perpendicular a la superficie de trabajo, la fresa corta con los dientes de la periferia y con los dientes frontales. En este fresado cada diente de la herramienta arranca una viruta de espesor uniforme, por esta razón la carga sobre la herramienta es uniforme y se obtiene una superficie más lisa. Fresado en concordanciay fresado en oposición: En el fresado en concordancia, la herramienta gira en el mismo sentido en el que avanza la pieza. Este tipo de fresado es también conocido como fresado hacia abajo debido a que, cuando el eje de giro de la fresa es horizontal, la componente vertical de la fuerza de corte está dirigida hacia la abajo. En el fresado en oposición, también conocido como fresado hacia arriba, ocurre lo contrario, es decir, la herramienta gira en sentido contrario al avance de la pieza y la componente vertical de la fuerza de corte se dirige hacia arriba.

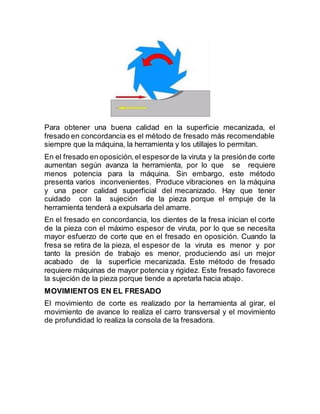

- 6. Para obtener una buena calidad en la superficie mecanizada, el fresado en concordancia es el método de fresado más recomendable siempre que la máquina, la herramienta y los utillajes lo permitan. En el fresado en oposición,el espesorde la viruta y la presiónde corte aumentan según avanza la herramienta, por lo que se requiere menos potencia para la máquina. Sin embargo, este método presenta varios inconvenientes. Produce vibraciones en la máquina y una peor calidad superficial del mecanizado. Hay que tener cuidado con la sujeción de la pieza porque el empuje de la herramienta tenderá a expulsarla del amarre. En el fresado en concordancia, los dientes de la fresa inician el corte de la pieza con el máximo espesor de viruta, por lo que se necesita mayor esfuerzo de corte que en el fresado en oposición. Cuando la fresa se retira de la pieza, el espesor de la viruta es menor y por tanto la presión de trabajo es menor, produciendo así un mejor acabado de la superficie mecanizada. Este método de fresado requiere máquinas de mayor potencia y rigidez. Este fresado favorece la sujeción de la pieza porque tiende a apretarla hacia abajo. MOVIMIENTOS EN EL FRESADO El movimiento de corte es realizado por la herramienta al girar, el movimiento de avance lo realiza el carro transversal y el movimiento de profundidad lo realiza la consola de la fresadora.
- 7. HERRAMIENTAS PARA FRESADO Las herramientas de corte más utilizadas en una fresadora se denominan fresas, aunque también pueden utilizarse otras herramientas para realizar operaciones diferentes al fresado, como brocas para taladrar o escariadores. Las fresas son herramientas de corte de forma, material y dimensiones muy variadas de acuerdo con el tipo de fresado que se quiera realizar. Una fresa está determinada por su diámetro, su forma, material constituyente, números de labios o dientes que tenga y el sistema de sujeción a la máquina.
- 8. PARAMETROS DE CORTE EN EL FRESADO Los parámetros tecnológicos fundamentales que hay que considerar en el proceso de fresado son los siguientes: Elección del tipo de máquina, accesorios y sistemas de fijación de pieza y herramienta más adecuados. Elección del tipo de fresado: frontal, tangencial en concordancia o tangencial en oposición. Elección de los parámetros de corte: velocidad de corte (Vc), velocidad de giro de la herramienta (n), velocidad de avance (Va), profundidad de pasada (p), anchura de corte (Ac), entre otros.) OPERACIONES DE TRABAJO EN UNA FRESADORA En las fresadoras universales utilizando los accesorios adecuados o en las fresadoras de control numérico se puede realizar la siguiente relación de fresados: Planeado: La aplicación más frecuente de fresado es el planeado, que tiene por objetivo conseguir superficies Planas. Fresado en escuadra: El fresado en escuadra es una variante del planeado que consiste en dejar escalones perpendiculares en la pieza que se mecaniza. Cubicaje: La operación de cubicaje es muy común en fresadoras verticales u horizontales y consiste en preparar los tarugos de metal u otro material como mármol o granito en las dimensiones cúbicas adecuadas para operaciones posteriores. Corte: Una de las operaciones iniciales de mecanizado que hay que realizar consiste muchas veces en cortar las piezas a la longitud determinada partiendo de barras y perfiles comerciales de una longitud mayor. Ranurado recto: Para el fresado de ranuras rectas se utilizan generalmente fresas cilíndricas con la anchura dela ranura. Ranurado de forma: Se utilizan fresas de la forma adecuada a la ranura, que puede ser en forma de T, de cola de milano, entre otros.
