- 1. CABEZAL DE POZO En la industria el cabezal de pozo (Wellhead) es una parte fundamental, como otros instrumentos y equipos cumplen diferentes funciones que en conjunto tienen un solo objetivo. El wellhead es la base en la superficie sobre la cual se construye el pozo durante la perforación y producción, de manera conjunta trabajan las válvulas, las conexiones bridadas, colgadores y otros accesorios que permiten controlar la presión y la tasa de flujo de un pozo. Al perforar un pozo y empezar con su extracción, en superficie se localizan las preventoras (BOPs), la función de estas es velar por el control adecuado de la presión, básicamente, se necesita saber de qué forma cerrar el pozo para que así el flujo de fluidos pueda ser controlado y evitar que ocurra un reventón. Igualmente, el welhead está acompañado por el equipo de perforación y completamiento entre ellos; el casing head, casing spool, casing hanger (componentes asociados con las sartas de revestimiento), tubing spool, tubing hanger, árbol de navidad, tés, cruces etc. respectivamente. Dicho lo anterior, cada uno de estos componentes desempeña un papel muy importante, como lo es el casing head, el cual normalmente se encuentra conectado al revestidor de superficie, por ende, soporta el peso de la sarta y demás equipos que se encuentran en la parte superior. Algunas de sus funciones es acoplarse o estar conectado con las BOP y también sellar el espacio anular entre tuberías del casing,su instalación con el casing de revestimiento puede hacerse de manera soldada(Slip-on),roscada(butress) o sistemas de mordazas. Seguidamente, el casing spool consta de dos conexiones bridadas, una superior e inferior en donde la parte inferior se conectará con el carrete anterior. Así mismo, la brida superior soportará presiones más elevadas que vienen del pozo. Cabe señalar que, dependiendo de las características o particularidades que se necesiten, podría haber una disminución del diámetro superior con respecto a la unión de la parte inferior. Además, provee una entrada al anular a través de sus laterales para el control de la presión y el reingreso de fluidos durante las perforaciones en la producción. Por otra parte, el tubing spool permitirá que en su parte media o conexión lateral se pueda instalar el árbol de navidad o un sistema de levantamiento, según lo requiera. También, junto con el sello de empaquetamiento (Packoff) suministra un aislamiento de presiones que se ocasionan en la producción del pozo.

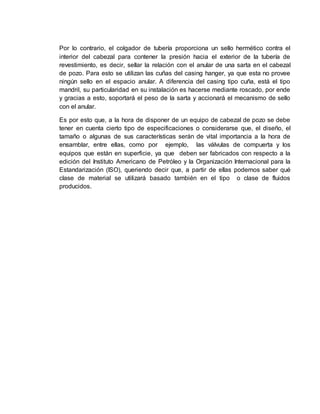

- 2. Por lo contrario, el colgador de tubería proporciona un sello hermético contra el interior del cabezal para contener la presión hacia el exterior de la tubería de revestimiento, es decir, sellar la relación con el anular de una sarta en el cabezal de pozo. Para esto se utilizan las cuñas del casing hanger, ya que esta no provee ningún sello en el espacio anular. A diferencia del casing tipo cuña, está el tipo mandril, su particularidad en su instalación es hacerse mediante roscado, por ende y gracias a esto, soportará el peso de la sarta y accionará el mecanismo de sello con el anular. Es por esto que, a la hora de disponer de un equipo de cabezal de pozo se debe tener en cuenta cierto tipo de especificaciones o considerarse que, el diseño, el tamaño o algunas de sus características serán de vital importancia a la hora de ensamblar, entre ellas, como por ejemplo, las válvulas de compuerta y los equipos que están en superficie, ya que deben ser fabricados con respecto a la edición del Instituto Americano de Petróleo y la Organización Internacional para la Estandarización (ISO), queriendo decir que, a partir de ellas podemos saber qué clase de material se utilizará basado también en el tipo o clase de fluidos producidos.
