Mosquée d'el émir abdelkader
Télécharger en tant que PPTX, PDF7 j'aime6,152 vues
Le document décrit la mosquée Emir Abdelkader à Constantine, Algérie, avec des détails sur son histoire, son architecture andalouse, et son importance religieuse. Elle est la plus grande mosquée d'Algérie, pouvant accueillir 15.000 fidèles, et a été inaugurée en 1994 après des travaux débutés en 1972, sous l'impulsion du président Houari Boumediène. En plus de sa fonction religieuse, elle abrite une université islamique, soulignant son rôle central dans la communauté musulmane locale.
Mosquée d'el émir abdelkader
- 2. • Site d’implantation de la mosquée. • Situation géographique de la Mosquée. • Histoire et architecture de la Mosquée. • Évolution de l’extension par étapes. • L’accessibilité a l’intérieur de la mosquée. • Étude du plan. • Système constructif. • Les élévations. • Le tracé géométrique des arcs. • Tracé géométrique d’une façade extérieur. • Analyse volumétrique. • Analyse stylistique. • Analyse d’espace intérieur. • Synthèse
- 3. Pour loger certaine croyance dans un édifice qui la respecte et lui permettre d’aller au-delà de son enveloppe architecturale, il doit tirer ses plans et ses structures de l’étude théologique de cette croyance ; avant que se soit d’ordre culturel ,historique ou régional, les conditions religieuses sont celles qui créent l’espace et la structure pour inviter l’esprit religieux, • La mosquée est le lieu le plus aimé d’Allah.de son messager ,des compagnons, des croyants de chaque musulman et musulmane car c’est l’endroit qui a illuminé l’obscurité de ce bas monde ; c’est un lieu dans lequel chaque croyant retrouve la sérénité.
- 4. Le mot masdjid ; mosquée , associe la racine sadjada «se prosterner » au préfix de lieu ;il désigne donc avant tout le lieu ou le fidèle se prosterne pendant les prières rituelles. Le coran emploie également le terme de masdjid pour les sanctuaires préislamiques. Le prophète dit dans un hadith : « le lieux le plus aimé d’Allah sur Terre c’est la mosquée …ce qui fréquentent et remplissent les maisons d’Allah sont les alliés d’Allah ».
- 5. Constantine compte une centaine de mosquées. La plus grande, la mosquée Émir Abdelkader, a été inaugurée en 1994. Elle est la onzième plus grande mosquée du monde et peut accueillir 15.000 fidèles. De construction récente, le saint édifice risque de s'effondrer, en raison de l'instabilité du sol. Des mesures de sauvegarde du patrimoine ont été prises par le gouvernement algérien en 2013
- 6. -Situation : Constantine -le choix du projet est venu suite a une décision politique. -Date de lancement des travaux : Février 1972 -Date d'inauguration : octobre 1994 -Style architectural : Andalous -source d’influence :mosquée de Cordoue -Architecte concepteur : Ismaël Hussein Mohammed ( Egypte ) -matériaux : Béton , pierre taillé -superficie : 10200m² -capacité d’accueille : 10000 fidèles
- 7. C’est en 1968 que l’idée de construire une grande mosquée à Constantine prit naissance A l’origine , il ne s’agissait que d’une simple mosquée avec cette condition que les promoteurs désiraient un lieu de prière pouvant contenir 10.000 fidèles dans la salle de prière Le président Houari Boumediene s’intéressa vivement au projet et sa et sous son impulsion de simple Mosquée, le projet se transformera « Université Islamique et mosquée Emir Abdelkader ». La première université islamique moderne algérienne naquit. Elle devait être suivie par deux autres: , , , , L’une au centre et l’autre à l’ouest du pays .
- 8. . Le Colonel Benahmed Mohamed Abdelghani, prit à cœur le projet et le soumit au Président Houari Boumediène. Ce dernier s'intéressa vivement au projet et, sous son impulsion, le projet se transforma de simple mosquée en « Université Islamique et mosquée Emir Abdelkader ». La première Université islamique moderne algérienne naquit. Elle devait être suivie par deux autres : l'une au centre et l'autre à l'ouest du pays.
- 9. Ce projet est implanté dans la cité Bellevue. Au Sud-ouest du centre ville de Constantine. Elle est limitée Au nord par la cité des combattant. Au sud par la cité universitaire Nahasse Nabil . A l’est par la cité Filali et la cité Fadhila Sadanne et la rue de Che Guevara . A l’ouest par le lycée Ben Badiss. constantine
- 10. Accessibilité de la mosquée : -La mosquée Emir Abdelkader est constituée sur un terrain vaste ,elle contienne trois entrées justifiés par le flux important de l’environnement immédiat : 1-L’entrée au Nord ouvert vers la cité combattant. 2-L’entrée au Sud ouvert vers la cité universitaire Nahasse Nabil. 3-L’entrée à l’Est vers la cité de Fillali et Fadila Sadann. Donc la mosqué Emir Abdelkader occupe un emplacement stratégique dans la citée de belle vue et accesible de tous les cotée.
- 11. Les équipements qui l’entourent sont de caractère: *Résidentiel: l’habitat individuel et collectifs ,et la cité universitaire *Pédagogique: prés de l’institut de psychologie et de l’université islamique *Médiatique: prés de la RTA Lycée ibn badisse La cité universitaire nahasse nabile La cité combattants La cité fadhila sadanne La cité filali Université islamique et mosquée emir abdelkader
- 12. Station de bus A l’Est , une station de bus marquée la zone d’entrée , le flux important des visiteurs arrivent par autoroute N05 (Che guevara)
- 13. Parking . Esplanadela cour extérieur La Mosquée N L’université islamique Composition de l’ensemble :
- 14. Le plan de masse se compose de 03 zones: -Espace sacré :comtien la mosquée -L’université islamique -Esplanade Donc la mosquée Emir Abdelkader occupe un emplacement stratégique dans la citée de belle vue et accessible de tous les cotée.
- 15. Les parcking sont situées dans les cotés Est et Ouest de l’esplanade Vue de nord une vaste esplanade accueilles les visiteurs est aménager comme suite: Au niveau de sous sol, ou trouve les magasins avec une série des arcades qui englobent la façades
- 16. -Dès l’entrée on trouve un symbole qui est un aménagement de pavage sous forme d’étoile en pierre, au niveau du sommets d’étoile entoure par 5 piliers représente les cinq piliers d’Islam -Une fontaine de forme de parallélépipède ajouré au centre , le trou englobe la façade principale ce qui augmente la valeur de la mosquée -Espace d’eau (maida) en plein air qui assure la pureté avant l’entrée à la mosquée
- 17. Espace d’ablution - Espace d’eau en plein air qui assure la pureté avant l’entrée à la mosquée
- 18. Vue de Nord : une vaste esplanade accueilles les visiteurs et aménager comme suite:
- 19. -Cette hiérarchisation donne l’impression de la majesté de la mosquée -L’hiérarchisation des espaces extérieure selon la dégradation du site l’occupation de la mosquée le sommet de site permet la préparation physique et morale de visiteurs et donne les l’impression de marcher en procession
- 20. Accès secondaire Accès principale Bureau amphi bloc sanitaire /ablution Salle de prière pour femmes Le patio Salle de prière pour hommes le mihrab classes Légende Circulation verticale Plan RDC Plan 1er étage L’ensemble est constituée de deux partie : -une première partie qui abrite l’espace majeur ( la salle de prière ) -une 2eme (qui est a l’origine une annexe a l’université islamique de Constantine ) qui se développe en trois niveaux : le premier comporte une salle de conférence ainsi qu’un siège administrative le 2eme comporte la salle de prière pour femmes qui s’organise autour du patio et le 3eme regroupe les espace d'enseignement ( classes , amphi ) Vue sur la Salle de prière pour femme Vue sur la grande salle de prière vue sur le patio Salle de conférence Siege administrative NIVEAU SOUS SOL La Composition spatiale 68m 150m
- 21. Schéma d’organisation de RDC. Université (Bibliothèque 400p,Imprimerie,caféteria, salle d’audition 30 personnes, bloc d’ablution, salle de climatisation ,poste de radio diffusion, entrepôts pour la mosquée, entrepôts pour les livres ,entrepôts pour la faculté). Salle de réunion 1000 personnes. Salle de conférence 300 m². Musée islamique 300 m² Ecole coranique. Schéma d’organisation du 1er étage : Hall d’entrée 310 m². Salon de réception . patio 790m². lieu de prière autour du patio 2200 m². Entrée principale de la mosquée. Appartement de l’imam . 2 bureaux. Salle de prière
- 22. Schéma d’organisation du 2/3ème étages : UNIVERSITE (Salle de classe, 5 amphi , 12 bureaux de professeurs, 2 bureaux de doyen ,2 secrétariats .Caféteria 300 m², imprimerie ,standard). Schéma d’organisation du 4ème étage :

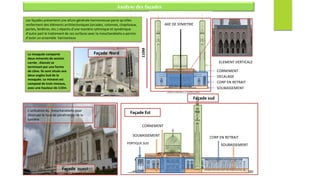

- 23. Analyse des façades ELEMENT VERTICALE Les façades présentent une allure générale harmonieuse parce qu’elles renferment des éléments architectoniques (arcades, colonnes, chapiteaux, portes, fenêtres, etc.) répartis d’une manière rythmique et symétrique d’autre part le traitement de ces surfaces avec la moucharabiehs a permis d’avoir un ensemble harmonieux Façade Est CORP EN RETRAIT PORTIQUE SUD CORNEMENT SOUBASSEMENT La mosquée comporte deux minarets de section carrée , élancés se terminant par une forme de cône. Ils sont situés aux deux angles Sud de la mosquée. Le minaret est composé de trois niveaux, avec une hauteur de 110m. Façade Nord SOUBASSEMENT110M CORNEMENT CORP EN RETRAIT SOUBASSEMENT DECALAGE Façade sud AXE DE SYMETRIE L’utilisation du moucharabiehs pour diminuer le taux de pénétration de la lumière Façade ouest
- 24. Analyse des façades -Les façades de la mosquée sont remarquables par un style architectural oriental -Ce style apparait dans : -Existence d’un rythme des arcades sculptés
- 25. L’utilisation du moucharabiehs pour diminuer le taux de pénétration de la lumière Façade ouest
- 26. Les façades de la mosquée sont marquée par un style architecturel oriental qui s’exprime par o L’existance d’un rythme des façades sculptés o Un revêtement de reliefs de pierres sur les murs o La sculpture, les moucharabiehs, les mouquarnas et les tuiles o Le décors sur le bois comme les panneaux ajourés
- 27. -La façade Nord est parfaitement symétrique ,donnant l’impression d’un équilibre ,dont la mosquée comporte deux minarets de section carrée , élancés se terminant par une forme de cône. Ils sont situés aux deux angles Sud de la mosquée. Le minaret est composé de trois niveaux, avec une hauteur de 110m. Façade Nord
- 28. CORP EN RETRAIT PORTIQUE SUD CORNEMENT SOUBASSEMENT SOUBASSEMENT Façade Est

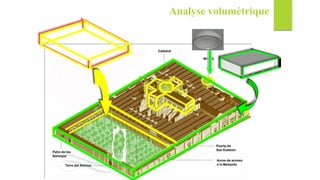

- 29. La mosquée est composée d’un monobloc constitue de deux formes majeurs : un parallélépipède avec une coupole et deux tours dans les deux cotés sans aucun jeu de volume, d’hauteur ou de formes
- 31. Ensoleillement La mosquée se située à la zone montagne, il jouit d’une bonne orientation, Il est exposé au soleil pendant toutes la journée du coté Est jusqu’à l’ouest car il y’a pas des obstacles
- 32. Vents La mosquée est parfaitement exposée aux vent dominant d’hiver au coté Nord ouest
- 33. Le minaret : Il existe deux minaret de forme carrées élancés situe dans les deux angles sud de la mosquée, ils sont constitue par trois niveaux et de 110 mètres
- 34. L’ensemble est constituée de colonnes avec des chapiteaux tirés de trois styles : une partie inspiré de l’art byzantin, une deuxième du corinthien, et la dernière représente les Muqarnas innovés par les arabes C- Les Colonnes chapiteau Corinthien Colonne cylindrique -ils contribuent également à la décorations intérieure. -L’ensemble est constituée de pilier rectangulaire et d’autre carré d’une section qui varie selon leur emplacement ( ex : les pilier supportant la coupole sont carré d’une section plus grande que celle des autre ) ils sont régulièrement espacés. (Cette disposition s’appelle l’ordonnance tétrastyle). Les piliers de la salle de prière femme sont revêtus de marbre,quand à la salle de prière homme elle contient 60 piliers revêtues de zaleige . D-Les Piliers chapiteaux à volutes latérales
- 35. La partie centrale de grande salle de prière est couvert par une coupole de 64 m de hauteur reposante sur 4 trompes Présidé par un cornement qui est percé d’ouverture , le tout posé sur une plateforme carré -tendis que les autres parties sans traité avec des toiture a tuile vernissé a double versant A- Les couvertures Coupole a trompes B-Arcs Et ouverture Trois types d’arcs ont été utilisés dans la mosquée: -l’arc recticurviligne , - a lambrequin -en plein cintre arc recticurviligne arc à lambrequin Traitement d’Ouverture avec un réseau d’arc en ogive (brisé)
- 36. -Revêtement des murs par des reliefs en pierre
- 37. Des niches (arcs polylobés) Inscription calligraphique Arc plein cintre Colonne engagé couronnement Corps soubassement Façades intérieures
- 38. La cour de la mosquée
- 43. Les principaux composants de la mosquée : 1- la cour 2-la copole 3-la salle de prière
- 44. . Grace à l'initiative et à la générosité de notables Constantinois, des fonds furent récoltés pour permettre la construction de la mosquée. Le Colonel Benahmed Mohamed Abdelghani, membre du Conseil de la Révolution et Commandant la 5ème Région Militaire, prit à cœur le projet et le soumit au Président du Conseil de la Révolution et du Gouvernement Houari Boumediène. Ce dernier s'intéressa vivement au projet et, sous son impulsion, le projet se transforma de simple mosquée en « Université Islamique et mosquée Emir Abdelkader ». La première Université islamique moderne algérienne naquit. Elle devait être suivie par deux autres : l'une au centre et l'autre à l'ouest du pays.
