- 1. Sistemas de Numeração ◦ O número é um conceito abstrato que representa a ideia de quantidade. ◦ Sistema de numeração é o conjunto de símbolos utilizados para a representação de quantidades e as regras que definem a forma de representação. Não posicional Posicional 1
- 2. 1. Sistemas de Numeração Não Posicional O valor de cada símbolo é determinado de acordo com a sua posição no número. Exemplo: sistema de algarismos romanos. Símbolos: I, V, X, L, C, D, M. Regras: Cada símbolo colocado à direita de um maior é adicionado a este. Cada símbolo colocado à esquerda de um maior tem o seu valor subtraído do maior. 2
- 3. 2. Sistemas de Numeração Posicional O valor de cada símbolo é determinado de acordo com a sua posição no número. Um sistema de numeração é determinado fundamentalmente pela BASE, que indica a quantidade de símbolos e o valor de cada símbolo. Do ponto de vista numérico, o homem lida com o Sistema Decimal. 3
- 4. 2.1. Sistemas Decimal • Base: 10 (quantidade de símbolos). • Elementos: 0, 1, 2, 3, 4, 5, 6, 7, 8 e 9. Embora o Sistema Decimal possua somente dez símbolos, qualquer número acima disso pode ser expresso usando o sistema de peso por posicionamento, conforme o exemplo a seguir: 3 x 103 + 5 x 102 + 4 x 101 + 6 x 100 3000 + 500 + 40 + 6 = 3546 Obs.: Dependendo do posicionamento, o digito terá peso. Quanto mais próximo da extrema esquerda do número estiver o digito, maior será a potência de dez que estará multiplicando o mesmo, ou seja, mais significativo será o digito. 4
- 5. 2.2 Sistemas Binário É o sistema de numeração mais utilizado em processamento de dados digitais, pois utiliza apenas dos algarismos ( 0 e 1 ), sendo portanto mais fácil de ser representado por circuitos eletrónicos. Base: 2. (quantidade de símbolos) Elementos: 0 e 1. Os dígitos binários chamam-se BITS (Binary Digit). Assim como no sistema decimal, dependendo do posicionamento, o algarismo ou bit terá um peso. O da extrema esquerda será o bit mais significativo e o da extrema direita será o bit menos significativo. O Conjunto de 8 bits é denominado Byte. 5
- 6. 2.3. Sistemas Octal O Sistema Octal foi criado com o propósito de minimizar a representação de um número binário e facilitar a manipulação humana. Base: 8. (quantidade de símbolos) Elementos: 0, 1, 2, 3, 4, 5, 6 e 7. O Sistema Octal (base 8) é formado por oito símbolos ou digitos, para representação de qualquer digito em octal, necessitamos de três digitos binários. Os números octais têm, portanto, um terço do comprimento de um número binário e fornecem a mesma informação. 6
- 7. 2.4. Sistemas Hexadecimal Base: 16. (quantidade de símbolos) Elementos: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E e F. O Sistema Hexadecimal ( base 16 ) fo criado com o mesmo propósito do Sistema Octal, o de minimizar a representação de um número binário. Se considerarmos quatro dígitos binários, ou seja, quatro bits, o maior número que se pode expressar com esses quatro bits é 1111, que é, em decimal 15. Como não existem símbolos dentro do sistema arábico, que possam representar os números decimais entre 10 e 15, sem repetir os símbolos anteriores, foram usados símbolos literais: A, B, C, D, E e F. 7
- 8. Tabela de conversão de números (Tabela1) 8 Decimal Binário Octal Hexadecimal 0 0 0 0 1 1 1 1 2 10 2 2 3 11 3 3 4 100 4 4 5 101 5 5 6 110 6 6 7 111 7 7 8 1000 10 8 9 1001 11 9 10 1010 12 A 11 1011 13 B 12 1100 14 C 13 1101 15 D 14 1110 16 E 15 1111 17 F
- 9. Conversão Decimal-Binário Dividir sucessivamente por 2 o número decimal e os quocientes que vão sendo obtidos, até que o quociente de uma das divisões seja 0. O resultado é a seqüência de baixo para cima de todos os restos obtidos. 9
- 10. Conversão Decimal-Binário Caso exista fração: a parte inteira não muda. Aplica-se multiplicações sucessivas na parte à direita da vírgula. 10
- 11. Conversão Binário-Decimal ◦ Aplica-se Teorema Fundamental da Numeração 11
- 12. Exercícios: 12 Converter os seguintes números decimais em binários: a) 44510 = b) 82910 = c) 18510 = d) 12810 = e) 19110 = f) 22310 = g) 22410 = h) 1110 = i) 610 = j) 25510 =
- 13. Exercícios: 13 Converter os seguintes números binários em decimais: a) 10000002 = b) 010101012 = c) 101010102 = d) 111111112 = e) 101111112 = f) 110111112 = g) 000011112 = h) 111100002 = i) 111000002 = j) 111011112 = k) 110000002 =
- 14. Conversão Decimal-Octal Divisões sucessivas por 8. Multiplicações sucessivas por 8 (parte fracionária). 14 O resultado é a seqüência de baixo para cima de todos os restos obtidos.
- 15. Conversão Octal-Decimal • Aplica-se Teorema Fundamental da Numeração 15

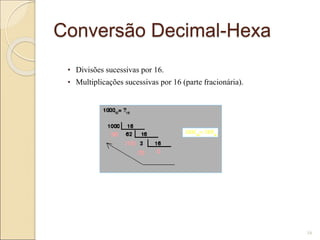

- 16. Conversão Decimal-Hexa • Divisões sucessivas por 16. • Multiplicações sucessivas por 16 (parte fracionária). 16
- 17. Conversão Hexa-Decimal • Aplica-se Teorema Fundamental da Numeração 17
- 18. Exercícios: 18 Converter os seguintes números decimais em hexadecimais: a) 44510 = b) 82910 = c) 18510 = d) 12810 = e) 19110 = f) 22310 = g) 22410 = h) 1110 = i) 610 = j) 25510 =

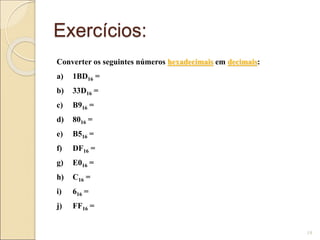

- 19. Exercícios: 19 Converter os seguintes números hexadecimais em decimais: a) 1BD16 = b) 33D16 = c) B916 = d) 8016 = e) B516 = f) DF16 = g) E016 = h) C16 = i) 616 = j) FF16 =
