Este documento apresenta três avaliações para um curso, com datas para entrega de trabalhos e resultados, e resume os principais pontos da Norma Brasileira de Desenho Técnico, incluindo linhas, símbolos, representações de elementos de projeto arquitetônico e especificações para iluminação e ventilação.
Aula01 pra
- 2. AVALIAÇÃO I - Teórico – Prática 25/07/11 AVALIACÃO II - Entrega dos Trabalhos 12/08/11 AVALIAÇÃO III - Prática 12/08/11 ENTREGA DE RESULTADOS E RECUPERAÇAO – 15/08/11
- 6. Absurdos da arquitetura no google
- 20. A Norma Brasileira de Desenho Técnico é a NB 8 R, que trata de assuntos que serão estudadas adiante como: Legendas, convenções de traços, sistema de representação, cotas, escalas.
- 21. I. LINHA – ESPESSURA Linha grossa Linha média ( metade da anterior ) Linha fina (metade da anterior)
- 22. II - TIPOS DE LINHA Linhas Gerais Linhas Principais Linhas auxiliares (cotas, ladrilhos,etc.) Partes invisíveis Eixos de simetria Seções Interrupçoes
- 23. Estudo Preliminar Cabe ao cliente: • Dizer os objetivos que pretende atingir com sua construção; • Fornecer um programa ou lista de necessidades; • Fixar o tempo que gastará para construir e o custo máximo para a obra.
- 24. A partir da localização do terreno (lote, quadra e bairro), faz-se a consulta prévia na prefeitura, que é um documento obrigatório para aprovação de projetos. Este documento fornece os parâmetros mínimos recomendados pela prefeitura, como: recuos, altura máxima da edificação, taxa de ocupação. Logo depois o projeto vai tomando forma em esboços.
- 25. O Anteprojeto. Do esboço passado a limpo surge o anteprojeto, feito geralmente no papel sulfurizê a mão livre ou com instrumentos, em cores, perspectivas internas e externas, localização de mobílias etc.
- 26. Projeto. Discutido o anteprojeto junto com o cliente, e feitas as modificações necessárias, parte-se para o desenho definitivo - o projeto-, o qual é desenhado com instrumentos e deve ser apresentado às repartições públicas e servirá de orientação para a construção.
- 27. Os detalhes e os projetos complementares O projeto completo deve ser acompanhado de detalhes construtivos (portas, janelas, balcões, armários, e outros) e de especificações de materiais (piso, parede, forros, peças sanitárias, coberturas, ferragens, etc.). Com estes dados preparam-se o orçamento de materiais, e os projetos complementares como: projetos estrutural, elétrico, telefônico, hidro-sanitário, prevenção contra incêndio e outros. Todos estes projetos, chamados de originais, chegam à construção sob forma de cópias, em geral feitas em papel heliográfico ou sulfite (AUTOCAD).
- 28. Tipos de papel Atualmente o papel mais utilizado para anteprojetos é o papel sulfurizê, que são transparentes apesar de opacos, recomendados para desenhos coloridos e desenhos a lápis. São vendidos em rolo ou em folha padronizada. Para os desenhos feitos a tinta (nanquim), são utilizados o papel vegetal, semitransparente e seu peso varia de 50 a 120 g por m². Não pode ser dobrado. É o mais indicado para o desenho de projetos por ser resistente ao tempo e por permitir correções e raspagens. É vendido em rolo de 20 m nas larguras de 1.10m ou 1.57m e também nos formatos recomendados pela ABNT, tendo as margens já impressas.
- 29. Aprovação de projetos Para aprovação do projeto na prefeitura, são necessários: a) 3 cópias do projeto arquitetônico; b) Consulta Prévia c) Matrícula do terreno d) Requerimento para pedido de aprovação e) Guia de ART paga (órgãos públicos)
- 30. Especificação das Medidas COTAS: Representam sempre dimensões reais do objeto e não dependem, portanto, da escala em que o desenho está executado. São os números que correspondem às medidas. Obs. As cotas devem ser escritas na posição horizontal, de modo que sejam lidas com o desenho em posição normal, colocando-se o leitor do lado direito da prancha. Para localizar exatamente uma cota e indicar qual a parte ou elemento do objeto a que ela se refere é necessário recorrer a dois tipos de linhas que são: a)linhas de chamada (ou de extensão ou, ainda linha de referencia). b) linhas de cota (ou de medida). As setas podem ser substituídas por:
- 32. As projeções ortogonais da geometria descritiva são usadas no desenho arquitetônico apenas mudando os termos técnicos . Um objeto pode ficar claramente representado por uma só vista ou projeção (ex. lâmpada andescente). Outros ficarão bem mais representados por meio de 3 projeções ou vistas.

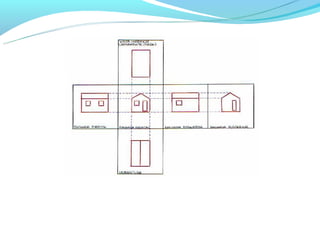

- 34. As Normas Brasileiras NB-8R estabelecem a convenção usada também pelas normas italianas, alemãs, russas e outras, em que se considera o objeto a representar envolvido por um cubo. O objeto é projetado em cada uma das seis faces do cubo e, em seguida, o cubo é aberto ou planificado, obtendo-se as seis vistas.
- 36. I. PAREDES Normalmente as paredes internas são representadas com espessura de 15 cm, mesmo que na realidade a parede tenha 14 cm ou até menos. Nas paredes externas o uso de paredes de 20 cm de espessura é o recomendado, mas não obrigatório. É no entanto obrigatório o uso de paredes de 20cm de espessura quando esta se situa entre dois vizinhos (de apartamento, salas comerciais...). Convenciona-se para paredes altas (que vão do piso ao teto) traço grosso contínuo, e para paredes a meia altura, com traço médio contínuo, indicando a altura correspondente.
- 37. II. PORTAS 1. Porta interna - Geralmente a comunicação entre dois ambientes não há diferença de nível, ou seja, estão no mesmo plano, ou ainda, possuem a mesma cota. 2. Porta externa - A comunicação entre os dois ambientes (externo e interno) possuem cotas diferentes, ou seja, o piso externo é mais baixo. Nos banheiros a água alcança a parte inferior da porta ou passa para o ambiente vizinho; os dois inconvenientes são evitados quando há uma diferença de cota nos pisos de 1 a 2 cm pelo menos. Por esta razão as portas de sanitários desenham se como as externas.
- 38. 3. Outros tipos de porta: - De correr ou corrediça - Porta pantográfica
- 39. - Porta pivotante - Porta basculante
- 40. - Porta de enrolar
- 41. III. JANELAS O plano horizontal da planta corta as janelas com altura do peitoril até 1.50m, sendo estas representadas conforme a figura abaixo, sempre tendo como a primeira dimensão a largura da janela pela sua altura e peitoril correspondente. Para janelas em que o plano horizontal não o corta, a representação é feita com linhas invisíveis.
- 43. V. MOVEIS - SALA/QUARTO/COZINHA
- 44. VI. NA ÁREA DE SERVIÇO
- 46. VIII. CONCRETO As seções das lajes de piso ou cobertura, assim como seções de vigas, sapatas das fundações etc., de concreto, deverão ser pintadas de verde ou recorrer aos símbolos gráficos.
- 47. 9. ILUMINAÇÃO E VENTILAÇÃO Todo compartimento deve ter, em plano vertical, ao menos uma abertura para o exterior. Estas aberturas devem ser dotadas de persianas ou dispositivos que permitam a renovação do ar. Nos compartimentos destinados a dormitórios não será permitido o uso de material translúcido, pois é necessário assegurar sombra e ventilação simultaneamente. I. DORMITÓRIOS (local de permanência prolongada, noturna). A área das aberturas não deverá ser inferior a 1/6 da área do piso II .SALAS DE ESTAR, REFEITÓRIOS, COPA, COZINHA, BANHEIRO, WC etc.. (local de permanência diurna). A área das aberturas não deverá ser inferior a 1/8 da área do piso. ***
