 Introdução
 Microcontroladores
 Arduino UNO
 Ambiente de desenvolvimento
 Funções setup() e loop()
 Monitor Serial
 Portas digitais e analógicas
 Programando em Arduino
 Expandindo as funcionalidades do
Arduino

e Robótica Móvel
Financiamento:
Execução:

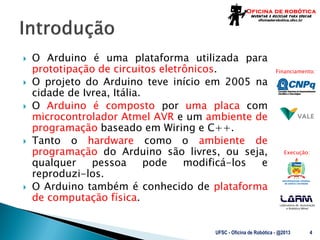

 O Arduino é uma plataforma utilizada para
prototipação de circuitos eletrônicos.
 O projeto do Arduino teve início em 2005 na
cidade de Ivrea, Itália.
 O Arduino é composto por uma placa com
microcontrolador Atmel AVR e um ambiente de
programação baseado em Wiring e C++.
 Tanto o hardware como o ambiente de
programação do Arduino são livres, ou seja,
qualquer pessoa pode modificá-los e
reproduzi-los.
 O Arduino também é conhecido de plataforma
de computação física.

e Robótica Móvel
Financiamento:
Execução:

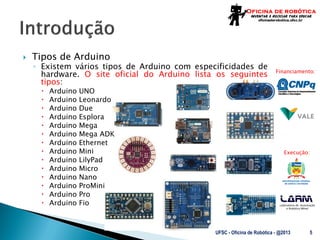

 Tipos de Arduino
◦ Existem vários tipos de Arduino com especificidades de
hardware. O site oficial do Arduino lista os seguintes
tipos:
 Arduino UNO
 Arduino Leonardo
 Arduino Due
 Arduino Esplora
 Arduino Mega
 Arduino Mega ADK
 Arduino Ethernet
 Arduino Mini
 Arduino LilyPad
 Arduino Micro
 Arduino Nano
 Arduino ProMini
 Arduino Pro
 Arduino Fio

e Robótica Móvel
Financiamento:
Execução:

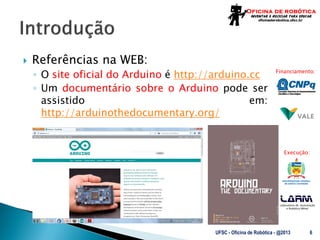

 Referências na WEB:
◦ O site oficial do Arduino é http://arduino.cc
◦ Um documentário sobre o Arduino pode ser
assistido em:
http://arduinothedocumentary.org/

e Robótica Móvel
Financiamento:
Execução:
 Um microcontrolador é um CI que
incorpora várias funcionalidades.
 Alguns vezes os microcontroladores são
chamados de “computador de um único
chip”.
 São utilizados em diversas aplicações
de sistemas embarcados, tais como:
carros, eletrodomésticos, aviões,
automação residencial, etc.

e Robótica Móvel
Financiamento:
Execução:

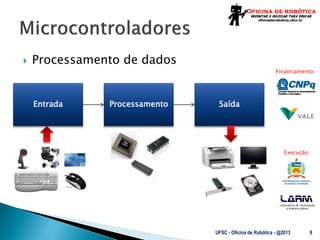

 Processamento de dados
Entrada Processamento Saída

e Robótica Móvel
Financiamento:
Execução:

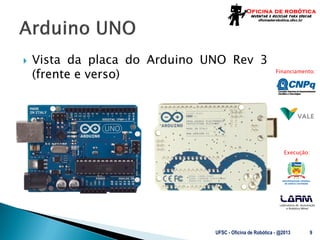

 Vista da placa do Arduino UNO Rev 3
(frente e verso)

e Robótica Móvel
Financiamento:
Execução:
 Características
◦ Microcontrolador: ATmega328
◦ Tensão de operação: 5V
◦ Tensão recomendada (entrada): 7-12V
◦ Limite da tensão de entrada: 6-20V
◦ Pinos digitais: 14 (seis pinos com saída PWM)
◦ Entrada analógica: 6 pinos
◦ Corrente contínua por pino de entrada e saída: 40
mA
◦ Corrente para o pino de 3.3 V: 50 mA
◦ Quantidade de memória FLASH: 32 KB (ATmega328)
onde 0.5 KB usado para o bootloader
◦ Quantidade de memória SRAM: 2 KB (ATmega328)
◦ Quantidade de memória EEPROM: 1 KB
(ATmega328)
◦ Velocidade de clock: 16 MHz

e Robótica Móvel
Financiamento:
Execução:

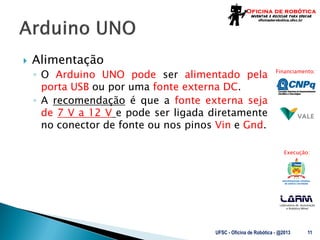

 Alimentação
◦ O Arduino UNO pode ser alimentado pela
porta USB ou por uma fonte externa DC.
◦ A recomendação é que a fonte externa seja
de 7 V a 12 V e pode ser ligada diretamente
no conector de fonte ou nos pinos Vin e Gnd.

e Robótica Móvel
Financiamento:
Execução:

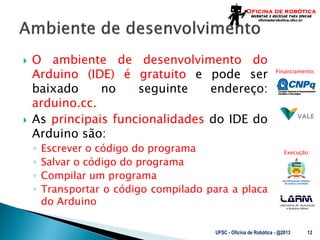

 O ambiente de desenvolvimento do
Arduino (IDE) é gratuito e pode ser
baixado no seguinte endereço:
arduino.cc.
 As principais funcionalidades do IDE do
Arduino são:
◦ Escrever o código do programa
◦ Salvar o código do programa
◦ Compilar um programa
◦ Transportar o código compilado para a placa
do Arduino

e Robótica Móvel
Financiamento:
Execução:

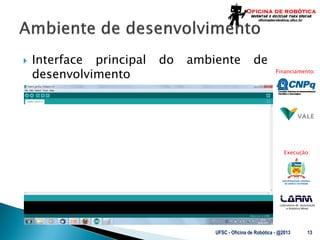

 Interface principal do ambiente de
desenvolvimento

e Robótica Móvel
Financiamento:
Execução:
 As duas principais partes (funções) de
um programa desenvolvido para o
Arduino são:
◦ setup(): onde devem ser definidas algumas
configurações iniciais do programa. Executa
uma única vez.
◦ loop(): função principal do programa. Fica
executando indefinidamente.
 Todo programa para o Arduino deve ter
estas duas funções.

e Robótica Móvel
Financiamento:
Execução:

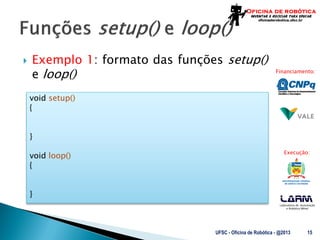

 Exemplo 1: formato das funções setup()
e loop()
void setup()
{
}
void loop()
{
}

e Robótica Móvel
Financiamento:
Execução:

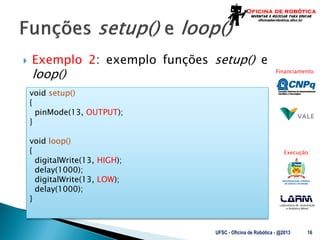

 Exemplo 2: exemplo funções setup() e
loop()
void setup()
{
pinMode(13, OUTPUT);
}
void loop()
{
digitalWrite(13, HIGH);
delay(1000);
digitalWrite(13, LOW);
delay(1000);
}

e Robótica Móvel
Financiamento:
Execução:

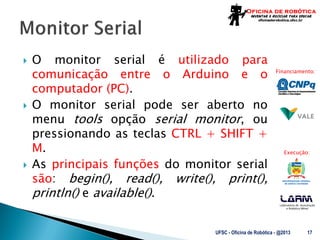

 O monitor serial é utilizado para
comunicação entre o Arduino e o
computador (PC).
 O monitor serial pode ser aberto no
menu tools opção serial monitor, ou
pressionando as teclas CTRL + SHIFT +
M.
 As principais funções do monitor serial
são: begin(), read(), write(), print(),
println() e available().

e Robótica Móvel
Financiamento:
Execução:

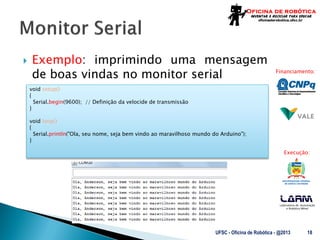

 Exemplo: imprimindo uma mensagem
de boas vindas no monitor serial
void setup()
{
Serial.begin(9600); // Definição da velocide de transmissão
}
void loop()
{
Serial.println("Ola, seu nome, seja bem vindo ao maravilhoso mundo do Arduino");
}

e Robótica Móvel
Financiamento:
Execução:

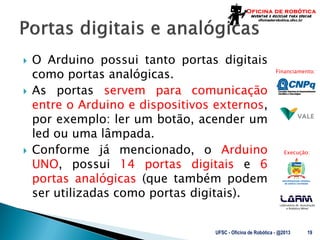

 O Arduino possui tanto portas digitais
como portas analógicas.
 As portas servem para comunicação
entre o Arduino e dispositivos externos,
por exemplo: ler um botão, acender um
led ou uma lâmpada.
 Conforme já mencionado, o Arduino
UNO, possui 14 portas digitais e 6
portas analógicas (que também podem
ser utilizadas como portas digitais).

e Robótica Móvel
Financiamento:
Execução:

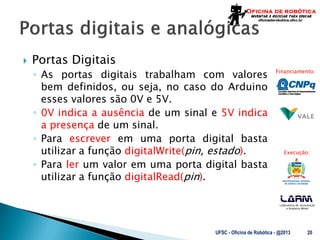

 Portas Digitais
◦ As portas digitais trabalham com valores
bem definidos, ou seja, no caso do Arduino
esses valores são 0V e 5V.
◦ 0V indica a ausência de um sinal e 5V indica
a presença de um sinal.
◦ Para escrever em uma porta digital basta
utilizar a função digitalWrite(pin, estado).
◦ Para ler um valor em uma porta digital basta
utilizar a função digitalRead(pin).

e Robótica Móvel
Financiamento:
Execução:

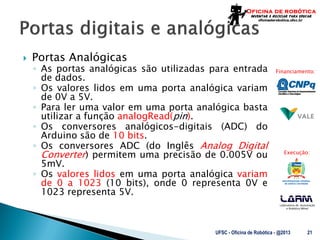

 Portas Analógicas
◦ As portas analógicas são utilizadas para entrada
de dados.
◦ Os valores lidos em uma porta analógica variam
de 0V a 5V.
◦ Para ler uma valor em uma porta analógica basta
utilizar a função analogRead(pin).
◦ Os conversores analógicos-digitais (ADC) do
Arduino são de 10 bits.
◦ Os conversores ADC (do Inglês Analog Digital
Converter) permitem uma precisão de 0.005V ou
5mV.
◦ Os valores lidos em uma porta analógica variam
de 0 a 1023 (10 bits), onde 0 representa 0V e
1023 representa 5V.

e Robótica Móvel
Financiamento:
Execução:

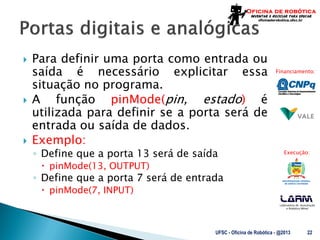

 Para definir uma porta como entrada ou
saída é necessário explicitar essa
situação no programa.
 A função pinMode(pin, estado) é
utilizada para definir se a porta será de
entrada ou saída de dados.
 Exemplo:
◦ Define que a porta 13 será de saída
 pinMode(13, OUTPUT)
◦ Define que a porta 7 será de entrada
 pinMode(7, INPUT)

e Robótica Móvel
Financiamento:
Execução:

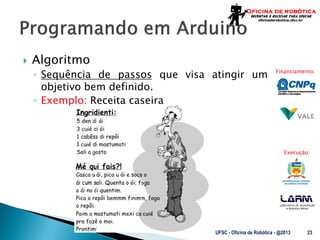

 Algoritmo
◦ Sequência de passos que visa atingir um
objetivo bem definido.
◦ Exemplo: Receita caseira

e Robótica Móvel
Financiamento:
Execução:
 Constantes e Variáveis
◦ Um dado é constante quando não sofre
nenhuma variação no decorrer do tempo.
◦ Do início ao fim do programa o valor
permanece inalterado.
◦ Exemplos:
 10
 “Bata antes de entrar!”
 -0,58

e Robótica Móvel
Financiamento:
Execução:

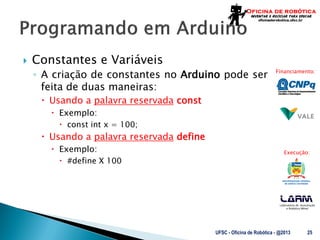

◦ A criação de constantes no Arduino pode ser
feita de duas maneiras:
 Usando a palavra reservada const
 Exemplo:
 const int x = 100;
 Usando a palavra reservada define
 Exemplo:
 #define X 100

e Robótica Móvel
Financiamento:
Execução:
◦ No Arduino existem algumas constantes
previamente definidas e são consideradas
palavras reservadas.
◦ As constantes definidas são:
 true – indica valor lógico verdadeiro
 false – indica valor lógico falso
 HIGH – indica que uma porta está ativada, ou seja,
está em 5V.
 LOW – indica que uma porta está desativada, ou seja,
está em 0V.
 INPUT – indica que uma porta será de entrada de
dados.
 OUTPUT – indica que uma porta será de saída de
dados.

e Robótica Móvel
Financiamento:
Execução:

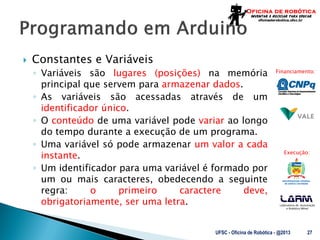

◦ Variáveis são lugares (posições) na memória
principal que servem para armazenar dados.
◦ As variáveis são acessadas através de um
identificador único.
◦ O conteúdo de uma variável pode variar ao longo
do tempo durante a execução de um programa.
◦ Uma variável só pode armazenar um valor a cada
instante.
◦ Um identificador para uma variável é formado por
um ou mais caracteres, obedecendo a seguinte
regra: o primeiro caractere deve,
obrigatoriamente, ser uma letra.

e Robótica Móvel
Financiamento:
Execução:
◦ ATENÇÃO!!!
 Um identificador de uma variável ou
constante não pode ser formado por
caracteres especiais ou palavras
reservadas da linguagem.

e Robótica Móvel
Financiamento:
Execução:

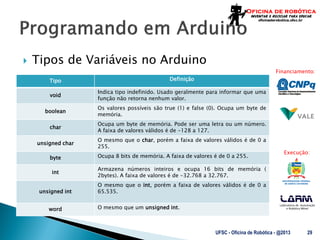

 Tipos de Variáveis no Arduino
Tipo Definição
void
Indica tipo indefinido. Usado geralmente para informar que uma
função não retorna nenhum valor.
boolean
Os valores possíveis são true (1) e false (0). Ocupa um byte de
memória.
char
Ocupa um byte de memória. Pode ser uma letra ou um número.
A faixa de valores válidos é de -128 a 127.
unsigned char
O mesmo que o char, porém a faixa de valores válidos é de 0 a
255.
byte Ocupa 8 bits de memória. A faixa de valores é de 0 a 255.
int
Armazena números inteiros e ocupa 16 bits de memória (
2bytes). A faixa de valores é de -32.768 a 32.767.
unsigned int
O mesmo que o int, porém a faixa de valores válidos é de 0 a
65.535.
word O mesmo que um unsigned int.

e Robótica Móvel
Financiamento:
Execução:
 Tipos de Variáveis no Arduino
Tipo Definição
long
Armazena números de até 32 bits (4 bytes). A faixa de valores é
de -2.147.483.648 até 2.147.483.647.
unsigned long
O mesmo que o long, porém a faixa de valores é de 0 até
4.294.967.295.
short
Armazena número de até 16 bits (2 bytes). A faixa de valores é
de -32.768 até 32.767.
float
Armazena valores de ponto flutuante (com vírgula) e ocupa 32
bits (4 bytes) de memória. A faixa de valores é de
-3.4028235E+38 até 3.4028235E+38
double O mesmo que o float.

e Robótica Móvel
Financiamento:
Execução:

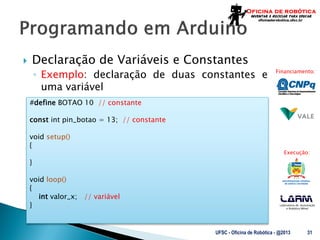

 Declaração de Variáveis e Constantes
◦ Exemplo: declaração de duas constantes e
uma variável
#define BOTAO 10 // constante
const int pin_botao = 13; // constante
void setup()
{
}
void loop()
{
int valor_x; // variável
}

e Robótica Móvel
Financiamento:
Execução:

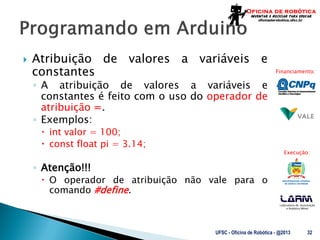

 Atribuição de valores a variáveis e
constantes
◦ A atribuição de valores a variáveis e
constantes é feito com o uso do operador de
atribuição =.
◦ Exemplos:
 int valor = 100;
 const float pi = 3.14;
◦ Atenção!!!
 O operador de atribuição não vale para o
comando #define.

e Robótica Móvel
Financiamento:
Execução:
 Atribuição de valores a variáveis e
constantes
◦ Exemplo: lendo dados do monitor serial
int valor = 0;
void setup()
{
Serial.begin(9600); // Definição da velocidade de transmissão
}
void loop()
{
Serial.println("Digite um numero ");
valor = Serial.read(); // leitura de dados do monitor serial
Serial.print("O numero digitado foi ");
Serial.write(valor);
Serial.println();
delay(2000); // Aguarda por 2 segundos
}

e Robótica Móvel
Financiamento:
Execução:

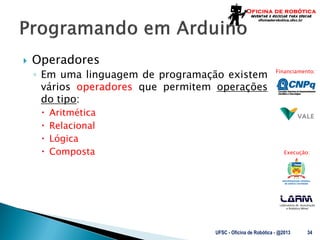

 Operadores
◦ Em uma linguagem de programação existem
vários operadores que permitem operações
do tipo:
 Aritmética
 Relacional
 Lógica
 Composta

e Robótica Móvel
Financiamento:
Execução:
 Operadores aritméticos
Símbolo Função
+ Adição
- Subtração
* Multiplicação
/ Divisão
% Módulo (resto da divisão inteira)

e Robótica Móvel
Financiamento:
Execução:

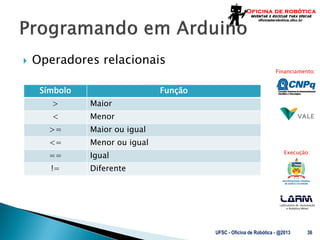

 Operadores relacionais
Símbolo Função
> Maior
< Menor
>= Maior ou igual
<= Menor ou igual
== Igual
!= Diferente

e Robótica Móvel
Financiamento:
Execução:

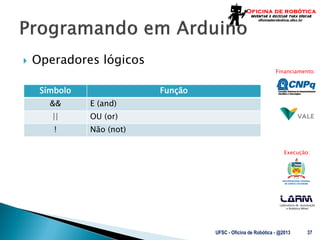

 Operadores lógicos
Símbolo Função
&& E (and)
|| OU (or)
! Não (not)

e Robótica Móvel
Financiamento:
Execução:
 Operadores compostos
Símbolo Função
++ Incremento
-- Decremento
+= Adição com atribuição
-= Subtração com atribuição
*= Multiplicação com atribuição
/= Divisão com atribuição

e Robótica Móvel
Financiamento:
Execução:

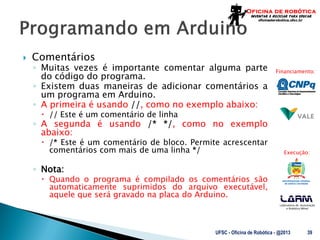

 Comentários
◦ Muitas vezes é importante comentar alguma parte
do código do programa.
◦ Existem duas maneiras de adicionar comentários a
um programa em Arduino.
◦ A primeira é usando //, como no exemplo abaixo:
 // Este é um comentário de linha
◦ A segunda é usando /* */, como no exemplo
abaixo:
 /* Este é um comentário de bloco. Permite acrescentar
comentários com mais de uma linha */
◦ Nota:
 Quando o programa é compilado os comentários são
automaticamente suprimidos do arquivo executável,
aquele que será gravado na placa do Arduino.

e Robótica Móvel
Financiamento:
Execução:
 Comandos de Seleção
◦ Em vários momentos em um programa
precisamos verificar uma determinada
condição afim de selecionar uma ação ou
ações que serão executadas.
◦ Um comando de seleção também é
conhecido por desvio condicional, ou seja,
dada um condição, um parte do programa é
executada.
◦ Os comandos de seleção podem ser do tipo:
 Seleção simples
 Seleção composta
 Seleção de múltipla escolha

e Robótica Móvel
Financiamento:
Execução:

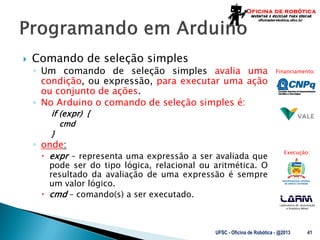

 Comando de seleção simples
◦ Um comando de seleção simples avalia uma
condição, ou expressão, para executar uma ação
ou conjunto de ações.
◦ No Arduino o comando de seleção simples é:
if (expr) {
cmd
}
◦ onde:
 expr – representa uma expressão a ser avaliada que
pode ser do tipo lógica, relacional ou aritmética. O
resultado da avaliação de uma expressão é sempre
um valor lógico.
 cmd – comando(s) a ser executado.

e Robótica Móvel
Financiamento:
Execução:

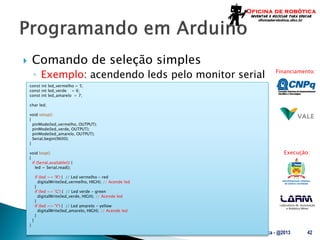

 Comando de seleção simples
◦ Exemplo: acendendo leds pelo monitor serial
const int led_vermelho = 5;
const int led_verde = 6;
const int led_amarelo = 7;
char led;
void setup()
{
pinMode(led_vermelho, OUTPUT);
pinMode(led_verde, OUTPUT);
pinMode(led_amarelo, OUTPUT);
Serial.begin(9600);
}
void loop()
{
if (Serial.available()) {
led = Serial.read();
if (led == 'R') { // Led vermelho - red
digitalWrite(led_vermelho, HIGH); // Acende led
}
if (led == 'G') { // Led verde - green
digitalWrite(led_verde, HIGH); // Acende led
}
if (led == 'Y') { // Led amarelo - yellow
digitalWrite(led_amarelo, HIGH); // Acende led
}
}
}

e Robótica Móvel
Financiamento:
Execução:

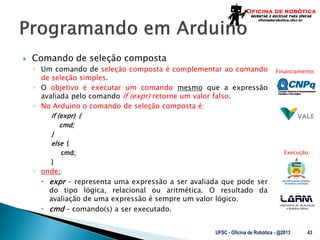

 Comando de seleção composta
◦ Um comando de seleção composta é complementar ao comando
de seleção simples.
◦ O objetivo é executar um comando mesmo que a expressão
avaliada pelo comando if (expr) retorne um valor falso.
◦ No Arduino o comando de seleção composta é:
if (expr) {
cmd;
}
else {
cmd;
}
◦ onde:
 expr – representa uma expressão a ser avaliada que pode ser
do tipo lógica, relacional ou aritmética. O resultado da
avaliação de uma expressão é sempre um valor lógico.
 cmd – comando(s) a ser executado.

e Robótica Móvel
Financiamento:
Execução:

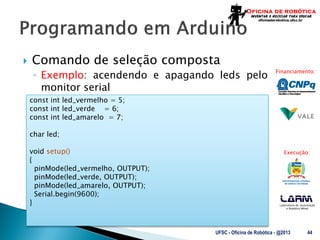

◦ Exemplo: acendendo e apagando leds pelo
monitor serial
char led;
void setup()
{
Serial.begin(9600);
}

e Robótica Móvel
Financiamento:
Execução:

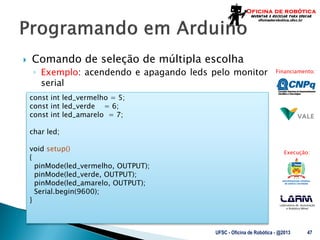

◦ Exemplo: acendendo e apagando leds pelo monitor
serial
void loop()
{
if (led == 'R') { // Led vermelho - red
digitalWrite(led_vermelho, HIGH); // Acende led
}
else {
if (led == 'r') {
digitalWrite(led_vermelho, LOW); // Apaga led
}
}
if (led == 'G') { // Led verde - green
digitalWrite(led_verde, HIGH); // Acende led
}
else {
if (led == 'g') {
digitalWrite(led_verde, LOW); // Apaga led
}
}
if (led == 'Y') { // Led amarelo - yellow
digitalWrite(led_amarelo, HIGH); // Acende led
}
else {
if (led == 'y') {
digitalWrite(led_amarelo, LOW); // Apaga led
}
}
}
}

e Robótica Móvel
Financiamento:
Execução:

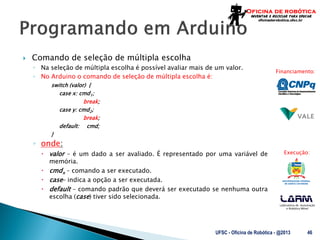

 Comando de seleção de múltipla escolha
◦ Na seleção de múltipla escolha é possível avaliar mais de um valor.
◦ No Arduino o comando de seleção de múltipla escolha é:
switch (valor) {
case x: cmd1;
break;
case y: cmd2;
break;
default: cmd;
}
◦ onde:
 valor – é um dado a ser avaliado. É representado por uma variável de
memória.
 cmdx – comando a ser executado.
 case– indica a opção a ser executada.
 default – comando padrão que deverá ser executado se nenhuma outra
escolha (case) tiver sido selecionada.

e Robótica Móvel
Financiamento:
Execução:
serial
char led;
void setup()
{
Serial.begin(9600);
}

e Robótica Móvel
Financiamento:
Execução:

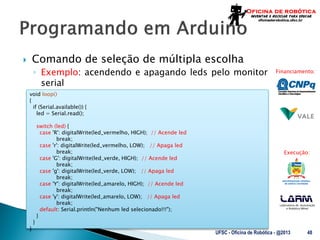

serial
void loop()
{
switch (led) {
case 'R': digitalWrite(led_vermelho, HIGH); // Acende led
break;
case 'r': digitalWrite(led_vermelho, LOW); // Apaga led
break;
case 'G': digitalWrite(led_verde, HIGH); // Acende led
break;
case 'g': digitalWrite(led_verde, LOW); // Apaga led
break;
case 'Y': digitalWrite(led_amarelo, HIGH); // Acende led
break;
case 'y': digitalWrite(led_amarelo, LOW); // Apaga led
break;
default: Serial.println("Nenhum led selecionado!!!");
}
}
}

e Robótica Móvel
Financiamento:
Execução:
 Lendo um botão
◦ Para ler um botão basta ligá-lo em uma
porta digital.
◦ Para que um circuito com botão funcione
adequadamente, ou seja, sem ruídos, é
necessário o uso de resistores pull-down ou
pull-up.
◦ Os resistores pull-down e pull-up garantem
que os níveis lógicos estarão próximos às
tensões esperadas.

e Robótica Móvel
Financiamento:
Execução:
Resistor
pull-down
10K
 Lendo um botão com resistor pull-down
◦ Ligação no protoboard

e Robótica Móvel
Financiamento:
Execução:
 Lendo um botão com resistor pull-
down
◦ Programa
const int botao = 8;
boolean vlr_btn = false;
void setup()
{
pinMode(botao, INPUT);
Serial.begin(9600);
}
void loop()
{
vlr_btn = digitalRead(botao);
if (vlr_btn == true) {
Serial.println("Botao pressionado!!!");
}
}

e Robótica Móvel
Financiamento:
Execução:
Resistor
pull-up
10K

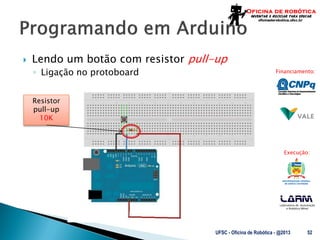

 Lendo um botão com resistor pull-up
◦ Ligação no protoboard

e Robótica Móvel
Financiamento:
Execução:

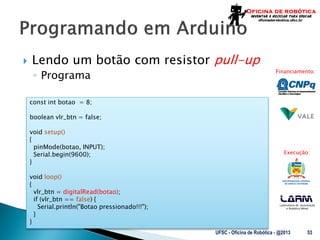

 Lendo um botão com resistor pull-up
◦ Programa
boolean vlr_btn = false;
void setup()
{
Serial.begin(9600);
}
void loop()
{
vlr_btn = digitalRead(botao);
if (vlr_btn == false) {
Serial.println("Botao pressionado!!!");
}
}

e Robótica Móvel
Financiamento:
Execução:
 Nota
◦ O Arduino possui resistores pull-up nas
portas digitais, e estes variam de 20K a 50K.
◦ Para ativar os resistores pull-up de uma
porta digital basta defini-la como entrada e
colocá-la em nível alto (HIGH) na função
setup().
 pinMode(pin, INPUT)
 digitalWrite(pin, HIGH)
◦ Para desativar os resistores pull-up de uma
porta digital basta colocá-la em nível baixo.
 digitalWrite(pin, LOW)

e Robótica Móvel
Financiamento:
Execução:

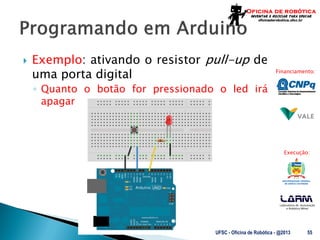

 Exemplo: ativando o resistor pull-up de
uma porta digital
◦ Quanto o botão for pressionado o led irá
apagar

e Robótica Móvel
Financiamento:
Execução:

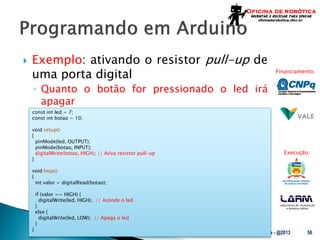

uma porta digital
◦ Quanto o botão for pressionado o led irá
apagar
const int led = 7;
void setup()
{
pinMode(led, OUTPUT);
digitalWrite(botao, HIGH); // Ativa resistor pull-up
}
void loop()
{
int valor = digitalRead(botao);
if (valor == HIGH) {
digitalWrite(led, HIGH); // Acende o led
}
else {
digitalWrite(led, LOW); // Apaga o led
}
}

e Robótica Móvel
Financiamento:
Execução:
uma porta digital

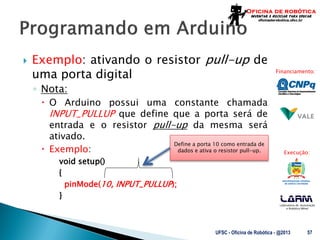

◦ Nota:
 O Arduino possui uma constante chamada
INPUT_PULLUP que define que a porta será de
entrada e o resistor pull-up da mesma será
ativado.
 Exemplo:
void setup()
{
pinMode(10, INPUT_PULLUP);
}
Define a porta 10 como entrada de
dados e ativa o resistor pull-up.

e Robótica Móvel
Financiamento:
Execução:

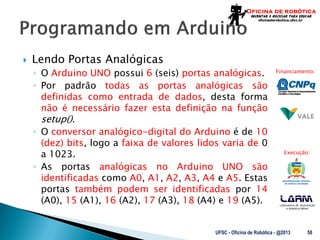

 Lendo Portas Analógicas
◦ O Arduino UNO possui 6 (seis) portas analógicas.
◦ Por padrão todas as portas analógicas são
definidas como entrada de dados, desta forma
não é necessário fazer esta definição na função
setup().
◦ O conversor analógico-digital do Arduino é de 10
(dez) bits, logo a faixa de valores lidos varia de 0
a 1023.
◦ As portas analógicas no Arduino UNO são
identificadas como A0, A1, A2, A3, A4 e A5. Estas
portas também podem ser identificadas por 14
(A0), 15 (A1), 16 (A2), 17 (A3), 18 (A4) e 19 (A5).

e Robótica Móvel
Financiamento:
Execução:
◦ Exemplo: lendo dados de um potenciômetro

e Robótica Móvel
Financiamento:
Execução:
void setup()
{
Serial.begin(9600);
}
void loop()
{
int val = analogRead(0);
Serial.println(val);
}

e Robótica Móvel
Financiamento:
Execução:
e acionando um LED

e Robótica Móvel
Financiamento:
Execução:
e acionando um LED
const int led = 6;
void setup()
{
Serial.begin(9600);
}
void loop()
{
int val = analogRead(0);
Serial.println(val);
digitalWrite(led, HIGH);
delay(val);
digitalWrite(led, LOW);
delay(val);
}

e Robótica Móvel
Financiamento:
Execução:

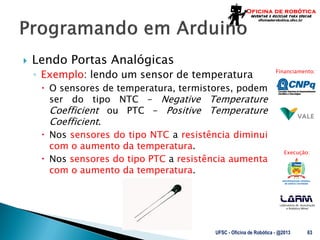

◦ Exemplo: lendo um sensor de temperatura
 O sensores de temperatura, termistores, podem
ser do tipo NTC – Negative Temperature
Coefficient ou PTC – Positive Temperature
Coefficient.
 Nos sensores do tipo NTC a resistência diminui
com o aumento da temperatura.
 Nos sensores do tipo PTC a resistência aumenta
com o aumento da temperatura.

e Robótica Móvel
Financiamento:
Execução:

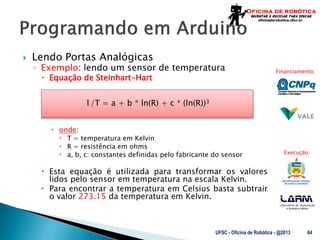

 Equação de Steinhart-Hart
 onde:
 T = temperatura em Kelvin
 R = resistência em ohms
 a, b, c: constantes definidas pelo fabricante do sensor
 Esta equação é utilizada para transformar os valores
lidos pelo sensor em temperatura na escala Kelvin.
 Para encontrar a temperatura em Celsius basta subtrair
o valor 273.15 da temperatura em Kelvin.
1/T = a + b * ln(R) + c * (ln(R))3

e Robótica Móvel
Financiamento:
Execução:

e Robótica Móvel
Financiamento:
Execução:
/*
Programa que utiliza a equação de Steinhart-Hart
1/T = a + b * ln(R) + c * (ln(R))3
*/
#include <math.h>
const int sensor = A0;
double tempCelsius(int valorNTC)
{
double temp;
temp = log(((10240000 / valorNTC) - 10000)); // Considerando resistência de 10K
temp = 1 / (0.001129148 + (0.000234125 + (0.0000000876741 * temp * temp ))* temp );
temp = temp - 273.15; // Converte Kelvin para Celsius
return temp;
}

e Robótica Móvel
Financiamento:
Execução:

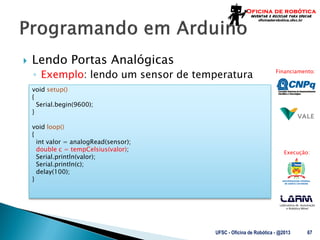

void setup()
{
Serial.begin(9600);
}
void loop()
{
int valor = analogRead(sensor);
double c = tempCelsius(valor);
Serial.println(valor);
Serial.println(c);
delay(100);
}

e Robótica Móvel
Financiamento:
Execução:

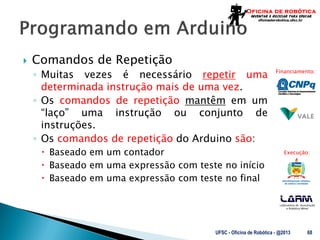

 Comandos de Repetição
◦ Muitas vezes é necessário repetir uma
determinada instrução mais de uma vez.
◦ Os comandos de repetição mantêm em um
“laço” uma instrução ou conjunto de
instruções.
◦ Os comandos de repetição do Arduino são:
 Baseado em um contador
 Baseado em uma expressão com teste no início
 Baseado em uma expressão com teste no final

e Robótica Móvel
Financiamento:
Execução:

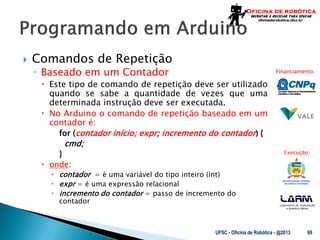

◦ Baseado em um Contador
 Este tipo de comando de repetição deve ser utilizado
quando se sabe a quantidade de vezes que uma
determinada instrução deve ser executada.
 No Arduino o comando de repetição baseado em um
contador é:
for (contador início; expr; incremento do contador) {
cmd;
}
 onde:
 contador = é uma variável do tipo inteiro (int)
 expr = é uma expressão relacional
 incremento do contador = passo de incremento do
contador

e Robótica Móvel
Financiamento:
Execução:
◦ Baseado em um Contador
 Exemplo: escrevendo uma mensagem x vezes
no monitor serial
int vezes = 10; // Quantidade de vezes que a mensagem será impressa no monitor serial
int executado = 0; // Quantidade de mensagens já impressas
void setup()
{
Serial.begin(9600);
}
void loop()
{
for (executado; executado < vezes; executado++) {
Serial.println("Testando o comando de repeticao for()");
}
}

e Robótica Móvel
Financiamento:
Execução:

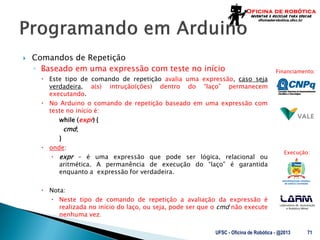

◦ Baseado em uma expressão com teste no início
 Este tipo de comando de repetição avalia uma expressão, caso seja
verdadeira, a(s) intrução(ções) dentro do “laço” permanecem
executando.
 No Arduino o comando de repetição baseado em uma expressão com
teste no início é:
while (expr) {
cmd;
}
 onde:
 expr – é uma expressão que pode ser lógica, relacional ou
aritmética. A permanência de execução do “laço” é garantida
enquanto a expressão for verdadeira.
 Nota:
 Neste tipo de comando de repetição a avaliação da expressão é
realizada no início do laço, ou seja, pode ser que o cmd não execute
nenhuma vez.

e Robótica Móvel
Financiamento:
Execução:

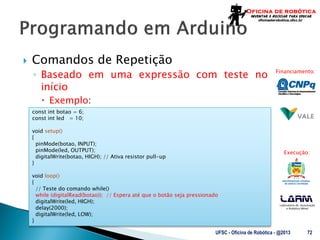

◦ Baseado em uma expressão com teste no
início
 Exemplo:
const int led = 10;
void setup()
{
}
void loop()
{
// Teste do comando while()
while (digitalRead(botao)); // Espera até que o botão seja pressionado
delay(2000);
}

e Robótica Móvel
Financiamento:
Execução:
◦ Baseado em uma expressão com teste no final
 Este tipo de comando de repetição avalia uma expressão, caso
seja verdadeira, a(s) intrução(ções) dentro do “laço”
permanecem executando.
 No Arduino o comando de repetição baseado em uma
expressão com teste no final é:
do {
cmd;
} while (expr) ;
 onde:
 expr – é uma expressão que pode ser lógica, relacional ou
aritmética. A permanência de execução do “laço” é garantida
enquanto a expressão for verdadeira.
 Nota:
 Neste tipo de comando de repetição a avaliação da expressão é
realizada no final do laço, ou seja, é garatido que pelo menos uma
vez o cmd será executado.

e Robótica Móvel
Financiamento:
Execução:
◦ Baseado em uma expressão com teste no
final
 Exemplo:
const int led = 10;
void setup()
{
}
void loop()
{
// Teste do comando do while()
do {
delay(2000);
delay(2000);
} while (digitalRead(botao)); // Enquanto o botão não for pressionado, pisca o led
}

e Robótica Móvel
Financiamento:
Execução:

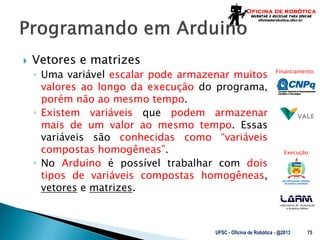

 Vetores e matrizes
◦ Uma variável escalar pode armazenar muitos
valores ao longo da execução do programa,
porém não ao mesmo tempo.
◦ Existem variáveis que podem armazenar
mais de um valor ao mesmo tempo. Essas
variáveis são conhecidas como “variáveis
compostas homogêneas”.
◦ No Arduino é possível trabalhar com dois
tipos de variáveis compostas homogêneas,
vetores e matrizes.

e Robótica Móvel
Financiamento:
Execução:
◦ Vetor
 A declaração de um vetor é feita da mesma
maneira que uma variável escalar, entretanto é
necessário definir a quantidade de itens do
vetor.
 Exemplo:
 int vetor[4];
 Vetor com 4 (quatro) elementos do tipo inteiro.
7 8 1 3
0 1 3
2
Vetor
Dado armazenado
Índices

e Robótica Móvel
Financiamento:
Execução:
◦ Vetor

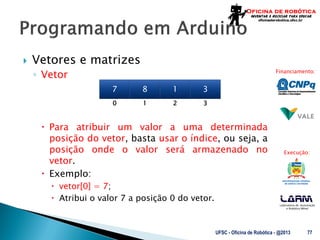

 Para atribuir um valor a uma determinada
posição do vetor, basta usar o índice, ou seja, a
posição onde o valor será armazenado no
vetor.
 Exemplo:
 vetor[0] = 7;
 Atribui o valor 7 a posição 0 do vetor.
7 8 1 3
0 1 3
2

e Robótica Móvel
Financiamento:
Execução:
◦ Vetor
 Para acessar um determinado valor em uma
posição do vetor, basta usar o índice, ou seja, a
posição onde o valor está armazenado no vetor.
 Exemplo:
 digitalWrite(vetor[0], HIGH);
 Ativa a porta cujo número está definido na
posição 0 do vetor.
7 8 1 3
0 1 3
2

e Robótica Móvel
Financiamento:
Execução:
◦ Vetor

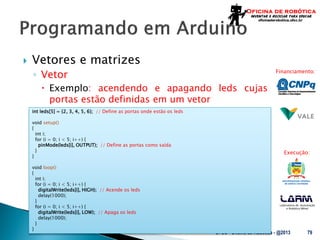

 Exemplo: acendendo e apagando leds cujas
portas estão definidas em um vetor
int leds[5] = {2, 3, 4, 5, 6}; // Define as portas onde estão os leds
void setup()
{
int i;
for (i = 0; i < 5; i++) {
pinMode(leds[i], OUTPUT); // Define as portas como saída
}
}
void loop()
{
int i;
for (i = 0; i < 5; i++) {
digitalWrite(leds[i], HIGH); // Acende os leds
delay(1000);
}
for (i = 0; i < 5; i++) {
digitalWrite(leds[i], LOW); // Apaga os leds
delay(1000);
}
}

e Robótica Móvel
Financiamento:
Execução:
◦ Matriz
 Uma matriz é similar a um vetor, entretanto pode ser formada
por duas ou mais dimensões.
 Uma matriz bidimensional possui um determinado número de
linhas e de colunas.
 Exemplo:
 int matriz[4][6];
 Matriz com 4 (quatro) linhas e 6 (seis) colunas de elementos
do tipo inteiro.
1 2 3 4 5 6
7 8 9 10 11 12
13 14 15 16 17 18
19 20 21 22 23 24
0 1 2 3 4 5
0
1
2
3
Índices
Valor armazenado
na posição [3,0]

e Robótica Móvel
Financiamento:
Execução:
◦ Matriz
 Para atribuir um valor a uma determinada
posição da matriz, basta usar o índice da linha
e o índice da coluna, ou seja, a posição onde o
valor será armazenado na matriz.
 Exemplo:
 matriz[1][2] = 9;
 Atribui o valor 9 a posição 1 (linha), 2 (coluna) da
matriz.

e Robótica Móvel
Financiamento:
Execução:
◦ Matriz
 Para acessar um determinado valor em uma
posição da matriz, basta usar o índice da linha
e o da coluna, ou seja, a posição onde o valor
está armazenado na matriz.
 Exemplo:
 digitalWrite(matriz[0][0], HIGH);
 Ativa a porta cujo número está definido na
posição 0 (linha), 0 (coluna) da matriz.

e Robótica Móvel
Financiamento:
Execução:
◦ Matriz

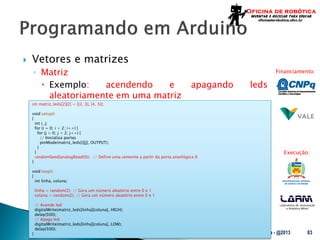

 Exemplo: acendendo e apagando leds
aleatoriamente em uma matriz
int matriz_leds[2][2] = {{2, 3}, {4, 5}};
void setup()
{
int i, j;
for (i = 0; i < 2; i++) {
for (j = 0; j < 2; j++) {
// Inicializa portas
pinMode(matriz_leds[i][j], OUTPUT);
}
}
randomSeed(analogRead(0)); // Define uma semente a partir da porta ananlógica 0
}
void loop()
{
int linha, coluna;
linha = random(2); // Gera um número aleatório entre 0 e 1
coluna = random(2); // Gera um número aleatório entre 0 e 1
// Acende led
digitalWrite(matriz_leds[linha][coluna], HIGH);
delay(500);
// Apaga led
digitalWrite(matriz_leds[linha][coluna], LOW);
delay(500);
}

e Robótica Móvel
Financiamento:
Execução:
 Modularizando um Programa – funções
◦ O objetivo da modularização é separar o
programa em módulos funcionais – “dividir para
conquistar”.
◦ Um módulo pode ser chamado (acionado) em
qualquer ponto do programa.
◦ Os módulos funcionais de um programa também
são chamados de funções.
◦ Uma função implementa uma ou mais instruções
responsáveis por uma parte do programa.
◦ As funções deixam um programa mais
organizado e legível, uma vez que são
responsáveis por ações bem específicas.

e Robótica Móvel
Financiamento:
Execução:

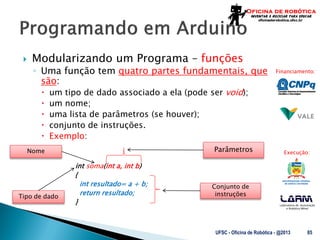

◦ Uma função tem quatro partes fundamentais, que
são:
 um tipo de dado associado a ela (pode ser void);
 um nome;
 uma lista de parâmetros (se houver);
 conjunto de instruções.
 Exemplo:
int soma(int a, int b)
{
int resultado= a + b;
return resultado;
}
Parâmetros
Tipo de dado
Nome
Conjunto de
instruções

e Robótica Móvel
Financiamento:
Execução:

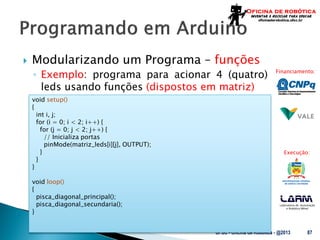

◦ Exemplo: programa para acionar 4 (quatro)
leds usando funções (dispostos em matriz)
int matriz_leds[2][2] = {{5, 4}, {2, 3}};
void pisca_diagonal_principal() // função para controlar os leds da diagonal principal
{
digitalWrite(matriz_leds[0][0], HIGH);
delay(1000);
digitalWrite(matriz_leds[0][0], LOW);
delay(1000);
}
void pisca_diagonal_secundaria() // função para controlar os leds da diagonal secundária
{
delay(1000);
delay(1000);
}

e Robótica Móvel
Financiamento:
Execução:
◦ Exemplo: programa para acionar 4 (quatro)
leds usando funções (dispostos em matriz)
void setup()
{
int i, j;
for (i = 0; i < 2; i++) {
for (j = 0; j < 2; j++) {
// Inicializa portas
pinMode(matriz_leds[i][j], OUTPUT);
}
}
}
void loop()
{
pisca_diagonal_principal();
pisca_diagonal_secundaria();
}

e Robótica Móvel
Financiamento:
Execução:

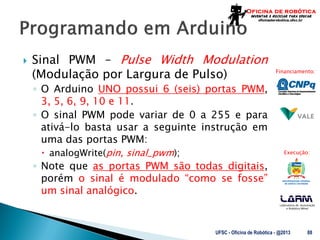

 Sinal PWM – Pulse Width Modulation
(Modulação por Largura de Pulso)
◦ O Arduino UNO possui 6 (seis) portas PWM,
3, 5, 6, 9, 10 e 11.
◦ O sinal PWM pode variar de 0 a 255 e para
ativá-lo basta usar a seguinte instrução em
uma das portas PWM:
 analogWrite(pin, sinal_pwm);
◦ Note que as portas PWM são todas digitais,
porém o sinal é modulado “como se fosse”
um sinal analógico.

e Robótica Móvel
Financiamento:
Execução:

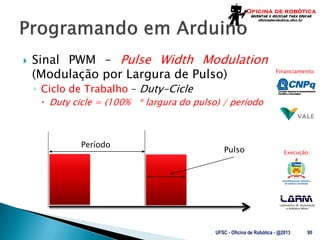

◦ Ciclo de Trabalho – Duty-Cicle
 O sinal PWM possui um ciclo de trabalho que
determina com que frequência o sinal muda do
nível lógico HIGH para o nível lógico LOW e vice
versa.
 No Arduino a frequência do PWM pode ser
definida entre 32Hz até 62kHz.

e Robótica Móvel
Financiamento:
Execução:
◦ Ciclo de Trabalho – Duty-Cicle
 Duty cicle = (100% * largura do pulso) / período
Período
Pulso

e Robótica Móvel
Financiamento:
Execução:

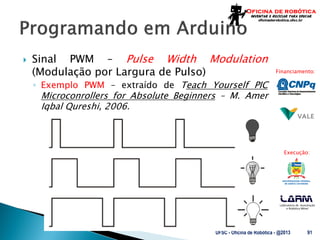

◦ Exemplo PWM – extraído de Teach Yourself PIC
Microconrollers for Absolute Beginners – M. Amer
Iqbal Qureshi, 2006.

e Robótica Móvel
Financiamento:
Execução:

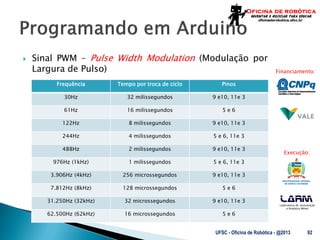

 Sinal PWM – Pulse Width Modulation (Modulação por
Largura de Pulso)
Frequência Tempo por troca de ciclo Pinos
30Hz 32 milissegundos 9 e10, 11e 3
61Hz 16 milissegundos 5 e 6
244Hz 4 milissegundos 5 e 6, 11e 3
976Hz (1kHz) 1 milissegundos 5 e 6, 11e 3
3.906Hz (4kHz) 256 microssegundos 9 e10, 11e 3
7.812Hz (8kHz) 128 microssegundos 5 e 6
31.250Hz (32kHz) 32 microssegundos 9 e10, 11e 3
62.500Hz (62kHz) 16 microssegundos 5 e 6

e Robótica Móvel
Financiamento:
Execução:

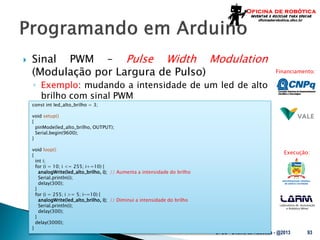

◦ Exemplo: mudando a intensidade de um led de alto
brilho com sinal PWM
const int led_alto_brilho = 3;
void setup()
{
pinMode(led_alto_brilho, OUTPUT);
Serial.begin(9600);
}
void loop()
{
int i;
for (i = 10; i <= 255; i+=10) {
analogWrite(led_alto_brilho, i); // Aumenta a intensidade do brilho
Serial.println(i);
delay(300);
}
for (i = 255; i >= 5; i-=10) {
analogWrite(led_alto_brilho, i); // Diminui a intensidade do brilho
Serial.println(i);
delay(300);
}
delay(3000);
}

e Robótica Móvel
Financiamento:
Execução:

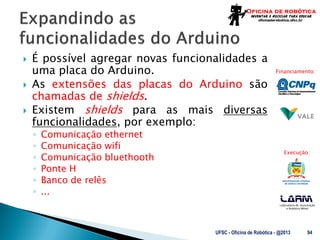

 É possível agregar novas funcionalidades a
uma placa do Arduino.
 As extensões das placas do Arduino são
chamadas de shields.
 Existem shields para as mais diversas
funcionalidades, por exemplo:
◦ Comunicação ethernet
◦ Comunicação wifi
◦ Comunicação bluethooth
◦ Ponte H
◦ Banco de relês
◦ ...

e Robótica Móvel
Financiamento:
Execução:

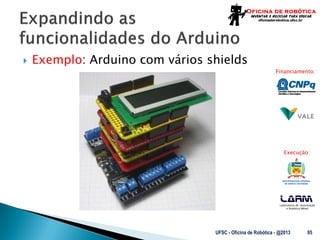

 Exemplo: Arduino com vários shields

e Robótica Móvel
Financiamento:
Execução:
 Exemplos de shields

Programação em-arduino-módulo-básico

Mais conteúdo relacionado

Mais procurados (19)

Semelhante a Programação em-arduino-módulo-básico (20)

Último (20)

Programação em-arduino-módulo-básico
