第17讲广域网基础

广域网简介广域网（ WAN ）运行地 OSI 参考模型的物理层和数据链路层，它将地理上相隔很远的局域网互连起来 . 广域网在路由器、交换机及局域网之间提供数据分组 / 帧交换功能 .

广域网主要特性地理范围广借助电信公司服务使用各种类型的连接来接入网络

广域网设备广域网连接相隔较远设备，这些设备包括：路由器 Router —— 提供诸如局域网互连，广域网接口等多种服务交换机 Switch —— 连接到广域网上，进行语音、数据及视频通信。调制解调器 ——提供语音级服务的接口，如信道服务单元 / 数字服务单元 CSU/DSU 是提供 T1/E1 服务接口。 TA/NT1 是 ISDN 接口通迅服务器 ——汇集用户拔入和拔出的连接。

广域网标准广域网标准的管理组织国际电信联盟 - 电信标准部门 ( ITU-T) 国际标准化组织 (ISO) INETRNET 工程任务组 (IETF) 电子工业协会 (EIA) 电子电气工程师协会 (IEEE)

广域网的物理层标准广域网物理层描述了数据终端设备 DTE 和数据通信设备 DCE 之间的接口。通常， DCE 是服务提供商设备，负责将 DTE 输出的信号转换为适合在标准载波或多路复用电路上传输信号 MODEM 、 CSU/DSU, DTE 是用户接入设备负责对数字信号解释

常见标准 EIA/TIA-232 EIA/TIA-449 V 、 24 V 、 35 X 、 21 G 、 703 EIA-530

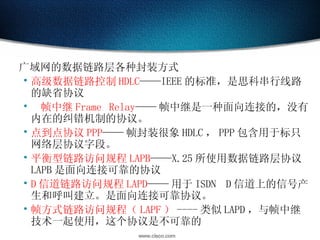

广域网的数据链路层各种封装方式高级数据链路控制 HDLC ——IEEE 的标准，是思科串行线路的缺省协议帧中继 Frame Relay —— 帧中继是一种面向连接的，没有内在的纠错机制的协议。点到点协议 PPP —— 帧封装很象 HDLC ， PPP 包含用于标只网络层协议字段。平衡型链路访问规程 LAPB ——X.25 所使用数据链路层协议 LAPB 是面向连接可靠的协议 D 信道链路访问规程 LAPD —— 用于 ISDN D 信道上的信号产生和呼叫建立。是面向连接可靠协议。帧方式链路访问规程（ LAPF ） ---- 类似 LAPD ，与帧中继技术一起使用，这个协议是不可靠的

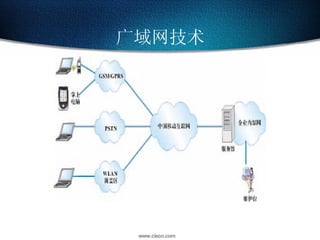

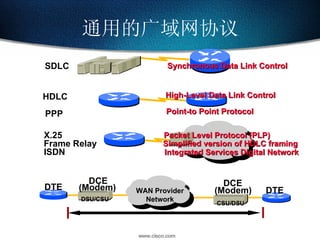

通用的广域网协议 SDLC HDLC PPP X.25 Frame Relay ISDN Simplified version of HDLC framing Packet Level Protocol (PLP) Integrated Services Digital Network Synchronous Data Link Control High-Level Data Link Control Point-to Point Protocol DSU/CSU CSU/DSU (Modem) (Modem) WAN Provider Network DCE DCE DTE DTE

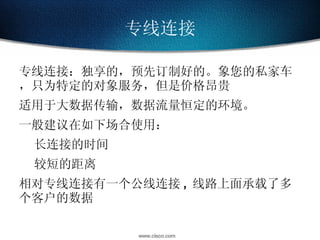

专线连接专线连接：独享的，预先订制好的。象您的私家车，只为特定的对象服务，但是价格昂贵适用于大数据传输，数据流量恒定的环境。一般建议在如下场合使用：长连接的时间较短的距离相对专线连接有一个公线连接 , 线路上面承载了多个客户的数据

包交换包交换技术：让多个网络设备共享一条从源点穿过 ISP 运营商直到目的地的点到点链路，来进行数据传输，与日常生活中寄信相似。常用的连接方式有： x.25 和 FR 它的优点：由于共享物理线路，包交换连接的性价比较高；一般可用于长时间连接；大地域跨度连接。实际上任意的两个连接可以看成一条虚电路

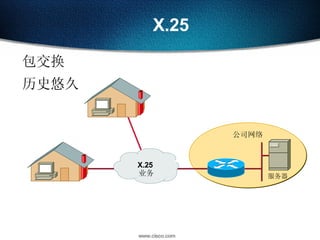

X.25 包交换历史悠久服务器公司网络 X.25 业务

帧中继 Frame Relay 永久式交换，不是拨号有效处理突发的数据流量典型速率 56/64 Kbps, 256 Kbps, and 2.048 Mbps 随着连接地域不同，费用也不同服务器公司网络永久虚电路 Permanent Virtual Circuit (PVC) 帧中继网络

电路交换电路交换：一般用在电话公司网络中，与我们日常拔打电话类似，是一种按需拔号技术，连接时使用专用物理线路，一般用于备份连接，场点规模小，短时间的访问。常用的连接方式有：拔号上网， ISDN ， ADSL

ISDN 综合业务数据网 TE1 NT1 LE S T U 网络边界美国以外的国家和地区网络边界美国本地环路终端 ISDN 交换局 ISDN 终端设备 TE2 R 非 ISDN 终端设备终端适配器 TA TE ISDN 内置 NT1 的路由器 U

ISDN PRI and BRI Basic Rate Interface (BRI) 2 B + D 2 x 64Kbps + 16Kbps Primary Rate Interface (PRI) 30 B + D 30 x 64Kbps + 64Kbps 语音 + 数据 + 附加业务 “ D” 信道传送信令信息和少量的用户信息 (D 信道速率 16Kbps 或 64Kbps) “ B” 信道承载用户数据信息 ( 每个 B 信道为 64Kbps) 2.048 Mbps 64 kbps 64 kbps 16 kbps 128 kbps 2B D } { BRI 30B D 64 kbps 64 kbps } PRI

高速的接入技术 - xDSL 通过普通电话线的较高频带 , 驱动高数据速率的一种传输技术 0 Hz 4400 Hz 1 MHz POTS ADSL

xDSL 技术调制技术 DSL 传输技术速度和距离 POTS/ISDN 基于标准

局域网 - 到 - 局域网连接局域网 - 到 - 广域网连接远程接入网络连接的类型？

首先，划分子网 131.108.0.0 互联网 131.108. 1 .0 131.108. 2 .0 131.108. 5 .0 131.108. 3 .0 131.108. 4 .0 131.108. 9 .0 131.108. 6 .0 131.108. 7 .0 131.108. 10. 0 131.108. 11 .0 131.108. 8 .0

使用可路由协议和路由协议 • 可路由协议用来在路由器之间传送用户的流量举例 : IP, IPX • 路由协议用来在路由器之间建立和维护路由表更新举例 : RIP, IGRP, OSPF

使用路由器提供局域网 - 到 - 局域网的连接网络 3 路由器网络 1 网络 2 Host 5 Host 2 局域网交换机

局域网到局域网的路由流程 Network 1 Network 3 E0 E1 To0 Host 5 Host 4 Network 2 Token Ring 802.3 路由表 Net 2, Host 5 802.5 From LAN to LAN Destination Network Outgoing Interface 1 2 3 E0 To0 E1 Net 2, Host 5

使用路由器提供局域网 - 到 - 广域网的连接路由器 A Host 2 网络 2 Host 5 路由器 B 网络 1 局域网交换机 WAN

局域网到广域网的路由流程 1.3 2.4 Data A A Token Ring 1.3 Token Ring B B 2.4 From LAN Frame Relay Frame Relay 1.3 2.4 Data to WAN Ethernet 1.3 2.4 Data 1.3 2.4 Data to LAN Data 1.3 2.4 Data 1.3 2.4 Data Data 1.3 2.4 Data

使用路由器提供远程接入家庭用户分支办公室或远程办公室 Modem or ISDN 远程用户总部 Internet Modem

利用共享或者公共网络例如 Internet, 创建用户的网络，并向用户提供如用户专网一样的安全保证，服务质量保证 ( 例如：流量优先 ) ，管理，和可靠性 / 可扩展性 . 如何提高网络安全，也是重中之重！－－－ VPN SP Shared Network VPN Internet, IP, FR, ATM

隧道 Layer 3 隧道 IPSec, GRE Layer 2 隧道 L2TP, L2F Cisco 路由器支持多种基于标准的　隧道协议 Internet 加密的隧道
