- 1. オープンCAEコンサルタント OCSE^2 代表 野村 悦治 2022/10 1 はじめての DEXCS2022 for OpenFOAM® Disclaimer: OPENFOAM ® is a registered trade mark of OpenCFD Limited, the producer of the OpenFOAM software and owner of the OPENFOAM ® and OpenCFD ® trade marks. This offering is not approved or endorsed by OpenCFD Limited.

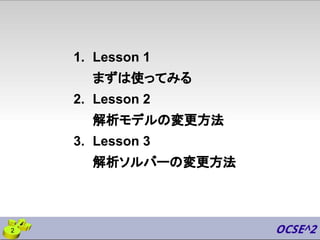

- 2. 1. Lesson 1 まずは使ってみる 2. Lesson 2 解析モデルの変更方法 3. Lesson 3 解析ソルバーの変更方法 2
- 6. メッシュ作成用形状モデルの要点 ● 流体領域モデルを個別に作成する必要無し ● 複数のパーツで囲まれた領域中に閉空間が存在 すれば良い ● 閉空間が複数存在する場合 ○ snappyHexMeshでは、領域内部点を指定 ○ cfMeshでは自動判定 ● 個別のパーツの名前に応じて境界の名前が付く ● 他のCADで作成⇒インポートしたSTLパーツはソ リッド化する必要有 6 閉空間が１つの場合に も必要 推奨メッシュ生成法のp.39を参照
- 7. 解析条件（デフォルト設定） inlet outlet walls Dexcs inlet : 流入境界 Uin=10m/s outlet : 流出境界 P=0 walls : スリップ壁 Dexcs :壁 すべり無し、壁法則 確認・変更 は可能（後述） メッシュデータと、流体特性等の 定義ファイルを収納 計算制御方法や、ポスト処理 方法の定義ファイル等を収納 Field変数ファイルを収納 定常非圧縮性ソルバー （simpleFoam） の標準的なパラメタセット 空力係数計算用パラメタセット等 cfMeshによるメッ シュ作成 nu（動粘性係数） = 1.54e-5 m2/s ｋEpsilon乱流モデル DEXCSでは メッシュ作成時に自動作成 注：既存パラメタセットが存在する場合はそのまま利用（自動作成しない） OpenFOAMの標準パラメタセット デフォルトのパラメタセット 7
- 8. cfMesh作成原理と 主要パラメタ・Dictファイルの概要 対象領域定義ファイル （fms形式） 細分化レベル レイヤー DEXCSでは DEXCS-WBで fms,Dictファイルを自動作成 8
- 18. メッシュ確認（断面詳細） 2 視方向回転： マウス左ボタンを押しながらドラッグ 視方向移動： マウスホイールボタンを押しながらドラッグ 拡大・縮小： マウスホイール回転 18 表示⇒非表示 1
- 19. メッシュ確認 / チェックメッシュ 19 Max skewness エラーが生じる場合もある が、よほど大きかったり（ >10）、数が多く （>10）なければ大丈夫 マルチスレッド計算では、メッシュ数やメッ シュ品質値がメッシュ作成の都度多くの場 合、微妙に変化する
- 22. 2 3 境界条件 22 1
- 23. 23 inlet : 流入境界 Uin=10m/s outlet : 流出境界 P=0 wall : スリップ壁 Dexcs :壁 すべり無し、壁法則 境界条件（確認）
- 29. 計算結果 / Paraview⇒Stream Tracer 1 2 29 3
- 31. プロット例 1, 2 31
- 32. プロット例 3, 4 32
- 35. 1. Lesson 1 まずは使ってみる 2. Lesson 2 解析モデルの変更方法 3. Lesson 3 解析ソルバーの変更方法 35
- 40. 寸法確認 ( -7 -5.5 -1.8 ) 40 mm（ミリメートル）で作成されているが、 OpenFOAM上ではｍ（メートル）で解釈される 注：寸法確認に作成した距離コンポーネントはメッシュ作成 時には削除または非表示にしておくこと。
- 41. Part ⇒ 球の追加と適合 41 2 5 3 サイズや配置の数値には正解はないので、ケースバイケースで変更しても OK 1 4 （注）パーツの名前（Label） の日本語は不可 6 7
- 53. (p U k) ⇒ (p U) （laminar計算時） Decxs ⇒ sphere 53
- 55. 結果の可視化1 55 2 1
- 56. 結果の可視化2 56 3 2 1
- 57. 1. Lesson 1 まずは使ってみる 2. Lesson 2 解析モデルの変更方法 3. Lesson 3 解析ソルバーの変更方法 57
- 63. 63 （参考）pitzDaily チュートリアル "An experimental study of combustion: The turbulent structure of a reacting shear layer formed at a rearward-facing step.", Robert W. Pitz and John W. Daily, 1981（PDF） inlet outlet basic/potentialFoam/pitzDaily basic/scalarTransportFoam/pitzDaily compressible/rhoPimpleFoam/LES/pitzDaily incompressible/adjointShapeOptimizationFoam,pitzDaily incompressible/pimpleFoam/RAS/pitzDaily incompressible/pisoFoam/LES/pitzDaily incompressible/pisoFoam/LES/pitzDailyMapped incompressible/simpleFoam/pitzDaily incompressible/simpleFoam/pitzDailyExptInlet lagrangian/kinematicParcelFoam/pitzDailyWithSprinklers 様々なチュートリア ルにて検証 （OpenFOAM）
- 64. メッシュ細分化コンテナのコピペ 64 右クリック ⇒ コピー sphere の チェックを外す 右クリック ⇒ 貼り付け 1 3 2 4 4 同様に MeshRefinement00 をコピペ 5
- 67. 境界条件の適合（grideditor起動） 67 DEXCSのテンプレートケースを使う場合には、 type wall; の境界条件は自動的にすべりなし壁の条件が付 与されるので、空欄のままでも OK（p.49） DEXCSのテンプレートケースでない ので、全カラム適合が必要
- 69. 境界条件のcellコピー ⇒ 貼り付け 69 Dexcs, wall Uからｋまでを選択 参照ケースで開いた gridEditor sphereの U cellを選択 マウス右クリック ⇒ cell コピー マウス右クリック ⇒ cell 貼付け 3 5 2 1 4 同様にcellコピー 7 6 更新ケースで開いた gridEditor
- 73. 73 0.3 ⇒ 5 に変更 0.01 ⇒ 0.1 に変更 空力係数計算用に追記
- 75. 75 U:速度(=10) D：代表寸法 （球の直径=1） nu:動粘性係数 本例では、Re=1000 レイノルズ数 RAS ↓ laminar に変更 1.0e-05 ↓ 1.0e-02 に変更
- 78. 78 結果の可視化 1
- 81. Let’s smart OpenCAE presented by 81
