- 2. 22 • OpenRTM-aist – OpenRTM-aist-1.1.2-RELEASE_x86.msi – インストール後に再起動する • Python – python-2.7.10.msi • 2.7.11は不具合が発⽣するため⾮推奨 – ※OpenRTM-aistの32bit版をインストールする場合Pythonも32bit 版をインストールする。 OpenRTM-aistの64bitをインストールする場合はPythonも64bit 版をインストールする。 • PyYAML – PyYAML-3.11.win32-py2.7.exe • CMake – cmake-3.5.2-win32-x86.msi • Doxygen – doxygen-1.8.11-setup.exe • Visual Studio – Visual Studio 2013 インストールの確認(Windows) より新しいバージョンがある場合、 そちらをインストールすること
- 3. 33 • OpenRTM-aist – $ sudo sh pkg_install_ubuntu.sh • CMake – $ sudo apt-get install cmake cmake-gui • Doxygen – $ sudo apt-get install doxygen • RT System Editor、RTC Builder – eclipse442-openrtp112v20160526-ja-linux-gtk-x86_64.tar.gzを適当な場所に展開 • Java – $ sudo apt-get default-jre • OpenCV – $ sudo apt-get install libopencv-dev libcv2.4 libcvaux2.4 libhighgui2.4 • OpenCVのサンプルコンポーネント – ⾃分でビルドする • $ svn co http://svn.openrtm.org/ImageProcessing/trunk/ImageProcessing/opencv/ • $ cd opencv • $ mkdir work • $ cd work • $ cmake .. • $ make • $ sudo make install • Code::Blocks(任意) – $ sudo apt-get install codeblocks インストールの確認(Ubuntu)
- 4. 44 • 画像の反転を⾏うコンポーネントの作成 – InPortで受信した画像データを処理してOutPortから出⼒ • データポートの使⽤⽅法を習得 – コンフィギュレーションパラメータにより反転する⽅向を設定 • コンフィギュレーションパラメータの使⽤⽅法を習得 – RT System Editorにより他のRTCと接続、RTCをアクティブ化 • RT System Editorの使い⽅を習得 実習内容
- 5. 55 • RTC Builderによるソースコード等のひな型の作 成 • ソースコードの編集、ビルド – ビルドに必要な各種ファイルを⽣成 • CMakeLists.txtの編集 • CMakeにより各種ファイル⽣成 – ソースコードの編集 • Flip.hの編集 • Flip.cppの編集 – ビルド • Visual Studio、Code::Blocks • RTシステムエディタによるRTシステム作成、動 作確認 – RTシステム作成 • データポート接続、コンフィギュレーションパラメータ設定 全体の⼿順
- 8. 88 RTC Builderの起動 • 起動する⼿順 – Windows 7 • 「スタート」→「すべてのプログラム」→「OpenRTM-aist 1.1.2」→「Tools」→「OpenRTP」 – Windows 8.1 • 「スタート」→「アプリビュー(右下⽮印)」→「OpenRTM- aist 1.1.2」→「OpenRTP」 • ※同じフォルダに「RTSystemEditorRCP」がありますが、こ れはRTC Builderが使えないので今回は「OpenRTP」を起動し てください。 – Windows 10 • 左下検索窓に「OpenRTP」を⼊⼒ – Ubuntu • Eclipseを展開したディレクトリに移動して以下のコマンド • $ ./openrtp
- 9. 99 • Windows 8.1 RTC Builderの起動 デスクトップ スタート画⾯ アプリビュー
- 13. 1313 プロジェクト作成 • Flipコンポーネントのスケルトンコードを作成 する。 – 画像の反転を⾏うコンポーネント • InPortで受信した画像データを処理してOutPortから出⼒ • コンフィギュレーションパラメータにより反転する⽅向を設定 • RT System Editorにより他のRTCと接続、RTCをアクティブ化
- 14. 1414 資料 • 右図のようにOpenRTM- aist公式サイトからページ を開く – https://bit.ly/2yD1SX K • もしくは配布のUSBメモリ のhtmlファイルを開く。 – 「Flip」→「作成⼿順」→ 「Windows」or「Ubuntu」→「画 像処理コンポーネントの作成 〜.html」 • Flipコンポーネントのソース コードはUSBメモリの以下の フォルダに同梱してあります。 – 「Flip」→「ソースコード」
- 15. 1515 プロジェクト作成 • Eclipse起動時にワークスペースに指定したディレクトリに「Flip」とい うフォルダが作成される – この時点では「RTC.xml」と「.project」のみが⽣成されている • 以下の項⽬を設定する – 基本プロファイル – アクティビティ・プロファイル – データポート・プロファイル – サービスポート・プロファイル – コンフィギュレーション – ドキュメント – ⾔語環境 – RTC.xml
- 17. 1717 基本プロファイルの⼊⼒ • モジュール名 – Flip • モジュール概要 – 任意(Flip image component) • バージョン – 任意(1.0.0) • ベンダ名 – 任意 • モジュールカテゴリ – 任意(ImageProcessing) • コンポーネント型 – STATIC • アクティビティ型 – PERIODIC • コンポーネントの種類 – DataFlow • 最⼤インスタンス数 – 1 • 実⾏型 – PeriodicExecutionContext • 実⾏周期 – 1000.0 • 概要 – 任意
- 19. 1919 アクティビティの設定 コールバック関数 処理 onInitialize 初期化処理 onActivated アクティブ化されるとき1度だけ呼ばれる onExecute アクティブ状態時に周期的に呼ばれる onDeactivated 非アクティブ化されるとき1度だけ呼ばれる onAborting ERROR状態に入る前に1度だけ呼ばれる onReset resetされる時に1度だけ呼ばれる onError ERROR状態のときに周期的に呼ばれる onFinalize 終了時に1度だけ呼ばれる onStateUpdate onExecuteの後毎回呼ばれる onRateChanged ExecutionContextのrateが変更されたとき1度だ け呼ばれる onStartup ExecutionContextが実行を開始するとき1度だ け呼ばれる onShutdown ExecutionContextが実行を停止するとき1度だ け呼ばれる
- 20. 2020 アクティビティの設定 • 以下のアクティビティ を有効にする – onInitialize – onActivated – onDeactivated – onExecute • Documentationは適 当に書いておいてくだ さい – 空⽩でも⼤丈夫です
- 22. データポートの設定 • 以下のInPortを設定する – originalImage • データ型︓ RTC::CameraImage • 他の項⽬は任意 • 以下のOutPortを設定す る – flippedImage • データ型︓ RTC::CameraImage • 他の項⽬は任意 • ※今回使⽤するのは RTC::CameraImageなので Img::CameraImageと間違え ないようにする。 • ※ポート名を間違えないよう にしてください。
- 26. コンフィギュレーションの設定 • 以下のコンフィギュレー ションパラメータを設定す る – flipMode • データ型︓int • デフォルト値︓0 • 制約条件︓(0,-1,1) • Widget︓radio • 他の項⽬は任意 • 反転する⽅向を設定可能にする
- 27. コンフィギュレーションパラメータ の制約、Widgetの設定 • 制約条件︓ 0<=x<=100 • Widget︓slider • Step︓10 • 制約条件︓ 0<=x<=100 • Widget︓spin • Step︓10 • Widget︓text • RT System Editorでコンフィギュレーションパラメータ を編集する際にGUIを表⽰する
- 28. コンフィギュレーションパラメータ の制約、Widgetの設定 • 制約条件︓(0,1,2,3) • Widget︓checkbox • 制約条件︓(0,1,2,3) • Widget︓ordered_list • 制約条件︓(0,1,2,3) • Widget︓radio
- 29. ドキュメントの設定 • 各種ドキュメント情報を設定 • 今回は適当に設定しておいてくださ い。 – 空⽩でも⼤丈夫です
- 31. スケルトンコードの⽣成 • 基本タブからコード⽣成ボ タンを押すことでスケルト ンコードが⽣成される – Workspace¥Flip以下に⽣成 • ソースコード – C++ソースファイル(.cpp) – ヘッダーファイル(.h) » このソースコードに画像を反 転させる処理を記述する • CMakeの設定ファイル – CMakeLists.txt • rtc.conf、Flip.conf • 以下略 – ファイルが⽣成できているか を確認してください
- 33. 3333 • ビルドに必要な各種ファイルを⽣成 – CMakeLists.txtの編集 – CMakeにより各種ファイル⽣成 • ソースコードの編集 – Flip.hの編集 – Flip.cppの編集 • ビルド –Windows︓ Visual Studio –Ubuntu︓ Code::Blocks ⼿順
- 34. 3434 • ビルドに必要な各種ファイルを⽣成 – CMakeLists.txtに設定を記述 • RTC Builderでスケルトンコードを作成した時にCMakeLists.txtも⽣成されている CMake
- 36. 3636 • CMakeを使⽤する – Windows 7 • 「スタート」→「すべてのプログラム」→「CMake 3.5.2」→「CMake (cmake- gui)」 – Windows 8.1 • 「スタート」→「アプリビュー(右下⽮印)」→「CMake 3.5.2」→「CMake (cmake-gui)」 – Windows 10 • 右下検索窓「cmake」→「CMake (cmake-gui)」 – Ubuntu • コマンドで「cmake-gui」を⼊⼒ ビルドに必要なファイルの⽣成
- 41. 4141 ソースコードの編集 • Windows – buildフォルダの「Flip.sln」をダブルクリックして開く • Ubuntu – buildフォルダの「Flip.cbp」をダブルクリックして開く
- 42. 4242 ソースコードの編集 • Windows – Visual Studioが起動 • Ubuntu – Code::Blocksが起動
- 43. 4343 ソースコードの編集 • Flip.hの編集 Visual Studio Code::Blocks
- 45. 4545 ソースコードの編集 • Flip.cppの編集 – 配布したUSBメモリの「Flip」→「ソースコード」内に⾒本を同梱 Visual Studio Code::Blocks
- 51. 5151 • RTCをGUIで操作するためのツール – データポート、サービスポートの接続 – アクティブ化、⾮アクティブ化、リセット、終了 – コンフィギュレーションパラメータの操作 – 実⾏コンテキストの操作 • 実⾏周期変更 • 実⾏コンテキストの関連付け – 複合化 – マネージャからRTCを起動 – 作成したRTシステムの保存、復元 RT System Editor
- 54. 5454 Flipコンポーネントの動作確認 • WEBカメラで撮影した画像を反転させて表⽰するRTシステムを作成する – ネームサーバーを起動する – CameraViewerコンポーネント、OpenCVCameraコンポーネントを起動する • Windows – 「OpenRTM-aist 1.1.2」→「C++」→「Components」→「OpenCVExamples」 • Ubuntu – $ /usr/local/share/openrtm-1.1/components/c++/opencv-rtcs/CameraViewerComp – $ /usr/local/share/openrtm-1.1/components/c++/opencv-rtcs/OpenCVCameraComp – Flipコンポーネント起動 • Windows – build¥srcフォルダのRelease(もしくはDebug)フォルダ内にFlipComp.exeが⽣成され ているためこれを起動する • Ubuntu – build/srcフォルダにFlipCompが⽣成されているためこれを起動する – CameraViewerコンポーネント、OpenCVCameraコンポーネント、Flipコンポーネントを接続して 「All Activate」を⾏う
- 55. 5555 • オブジェクトを名前で管理するサー ビス – RTCを⼀意の名前で登録する • RTシステムエディタ等のツールはネームサー バーから名前でRTCの参照を取得する ネームサーバーの起動 • 起動する⼿順 – Windows 7 • 「スタート」→「すべてのプログラム」→「OpenRTM-aist 1.1.2」→ 「Tools」→「Start Naming Service」 – Windows 8.1 • 「スタート」→「アプリビュー(右下⽮印)」→「OpenRTM-aist 1.1.2」→「Start Naming Service」 – Ubuntu • $ rtm-naming
- 56. 5656 • Windows 8.1 ネームサーバーの起動 デスクトップ スタート画面 アプリビュー
- 57. ネームサーバーへ接続
- 58. 5858 Flipコンポーネントの動作確認 • WEBカメラで撮影した画像を反転させて表⽰するRTシステムを作成する – ネームサーバーを起動する – CameraViewerコンポーネント、OpenCVCameraコンポーネントを起動する • Windows – 「OpenRTM-aist 1.1.2」→「C++」→「Components」→「OpenCVExamples」 • Ubuntu – $ /usr/local/share/openrtm-1.1/components/c++/opencv-rtcs/CameraViewerComp – $ /usr/local/share/openrtm-1.1/components/c++/opencv-rtcs/OpenCVCameraComp – Flipコンポーネント起動 • Windows – build¥srcフォルダのRelease(もしくはDebug)フォルダ内にFlipComp.exeが⽣成され ているためこれを起動する • Ubuntu – build/srcフォルダにFlipCompが⽣成されているためこれを起動する – CameraViewerコンポーネント、OpenCVCameraコンポーネント、Flipコンポーネントを接続して 「All Activate」を⾏う
- 59. データポートの接続
- 60. データポートの接続
- 61. データポートの接続
- 62. アクティブ化 • WEBカメラで撮影した画像が反転して表⽰されるかを確認し てください – 表⽰されない場合 • カメラがPCに接続されていない • データポートを接続していない • RTCがアクティブになっていない
- 63. RTコンポーネントの状態遷移 • RTCには以下の状態が存在する – Created • ⽣成状態 • 実⾏コンテキストを⽣成し、start()が呼ばれ て実⾏コンテキストのスレッドが実⾏中 (Runnning)状態になる • ⾃動的にInactive状態に遷移する – Inactive • ⾮活性状態 • activate_componentメソッドを呼び出すと 活性状態に遷移する • RT System Editor上での表⽰は⻘ – Active • 活性状態 • onExecuteコールバックが実⾏コンテキスト により実⾏される • リターンコードがRTC_OK以外の場合はエ ラー状態に遷移する • RT System Editor上での表⽰は緑 – Error • エラー状態 • onErrorコールバックが実⾏コンテキストに より実⾏される • reset_componentメソッドを呼び出すと⾮ 活性状態に遷移する • RT System Editor上での表⽰は⾚ – 終了状態

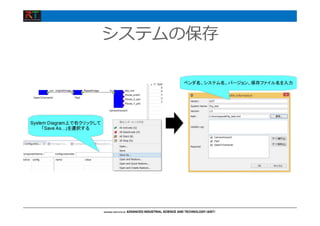

- 67. システムの保存
- 68. システムの復元 • 以下の内容を復元 – ポート間の接続 – コンフィギュレーション – 「Open and Create Restore」を選択した場合はマネージャからコンポーネント 起動
- 71. 71 RTCBuilder 補⾜
- 78. サービスポートの設定 • IDLファイルについて – プログラミング⾔語に⾮依存のインターフェース定義⾔語 • コンシュマー側でプロバイダ側のecho、get_valueなどのオペレー ションを呼び出す
- 79. RTCBuilderに関する設定
- 80. RTCBuilderに関する設定
- 81. 独⾃のデータ型の利⽤ • 独⾃のデータ型でデータポートの通信を⾏う⼿順 – IDLファイルを作成する • MyDataType.idlを任意のフォルダ(ここではC:¥UserDefType)作成 • 別のIDLファイルをインクルードしている場合は同じフォルダにコピーす る
- 82. 独⾃のデータ型の利⽤ • 独⾃のデータ型でデータポートの通信を⾏う⼿順 – RTC Builderの設定でIDLファイルの存在するディレクトリを 追加
- 85. コネクタプロファイルの設定 項目 設定内容 Name 接続の名称 DataType ポート間で送受信するデータの型． ex)TimedOctet,TimedShortなど InterfaceType データを送信方法．ex)corba_cdrなど DataFlowType データの送信手順．ex)push, pullなど SubscriptionType データ送信タイミング．送信方法がPushの場 合有効．New, Periodic, Flushから選択 Push Rate データ送信周期(単位：Hz)． SubscriptionTypeがPeriodicの場合のみ有 効 Push Policy データ送信ポリシー．SubscriptionTypeが New，Periodicの場合のみ有効． all，fifo， skip，newから選択 Skip Count 送信データスキップ数．Push PolicyがSkip の場合のみ有効
- 86. コネクタプロファイルの設定• InterfaceTye – データの送信⽅法 – 1.1.2ではcorba_cdr(CORBAによる通信)のみ選択可能 – 1.2.0では以下の通信⽅法も選択可能になる予定 • direct(同⼀プロセスで起動したRTC間でデータを直接変数に渡す) • shared_memory(共有メモリによる通信) • DataFlowType – データの送信⼿順 • Push – OutPortがInPortにデータを送る • Pull – InPortがOutPortに問い合わせてデータを受け取る • SubscriptionType – データ送信タイミング(DataFlowTypeがPush型のみ有効) • flush(同期) – バッファを介さず即座に同期的に送信 • new(⾮同期) – バッファ内に新規データが格納されたタイミングで送信 • periodic(⾮同期) – ⼀定周期で定期的にデータを送信 • Push Policy(SubscriptionTypeがnew、periodicのみ有効) – データ送信ポリシー • all – バッファ内のデータを⼀括送信 • fifo – バッファ内のデータをFIFOで１個ずつ送信 • skip – バッファ内のデータを間引いて送信 • new – バッファ内のデータの最新値を送信(古い値は捨てられる)
- 88. コネクタプロファイルの設定 • SubscriptionType – flush(同期) – new、 periodic(⾮同期)
- 89. コネクタプロファイルの設定 項目 設定内容 Buffer length バッファの大きさ Buffer full policy データ書き込み時に，バッ ファフルだった場合の処理． overwrite，do_nothing， blockから選択 Buffer write timeout データ書き込み時に，タイ ムアウトイベントを発生さ せるまでの時間(単位:秒) Buffer empty policy データ読み出し時に，バッ ファが空だった場合の処 理．readback， do_nothing，blockから選 択 Buffer read timeout データ読み出し時に，タイ ムアウトイベントを発生さ せるまでの時間(単位:秒)
- 90. サービスポートについて • コマンドレベルのやり取りを⾏うための仕組み – 任意のタイミングで操作を⾏いたい時などに使⽤ • 例えばロボットアームのサーボを停⽌させる、ハンドを閉じる等 • コンシューマ側がプロバイダ側が提供する関 数群(オペレーション、メソッド)を呼び出す • インターフェースはIDLファイルで定義する。
- 91. サービスポートの接続
- 92. コンフィギュレーションパラメータについて • パラメータを外部から操作する仕組み – コンポーネント作成後に変更が必要なパラメータを設定する • 例えばデバイスが接続されているCOMポート番号の設定等
- 96. マネージャの操作
- 97. マネージャの操作 • マスターマネージャの起動、RT System Editorから の操作によるRTCの⽣成までの⼿順を説明する – rtc.confの設定 • 「manager.is_master」を「YES」に設定して起動するマネージャをマ スターに設定する – manager.is_master: YES • モジュール探索パスの設定 – manager.modules.load_path: ., C:¥¥Program Files (x86)¥¥OpenRTM- aist¥¥1.1.2¥¥Components¥¥C++¥¥Examples¥¥vc12 – 作成したrtc.confを設定ファイルの指定してrtcd.exeを起動 する • rtcdはコマンドプロンプトからrtcd.exeを⼊⼒するか、OpenRTM-aist をインストールしたフォルダからコピーして使⽤する • rtcdはマネージャの起動のみを⾏う – 〜Comp.exeは起動時に特定のコンポーネントの起動も⾏う • RT Syetem Editorのネームサービスビューにマネージャが表⽰される
- 100. マネージャの操作 • RTCの⽣成
- 101. 実⾏コンテキストの操作
- 103. 実⾏コンテキストの操作 • 実⾏コンテキストの関連付け – RTC起動時に⽣成した実⾏コンテキスト以外の実⾏コンテキストと関連付け • 関連付けた実⾏コンテキストでRTCを駆動させる – 他のRTCとの実⾏を同期させる
- 106. 複合コンポーネントの操作 • 複合コンポーネントの⽣成 • Type – 以下の3種類から選択可能 • PeriodicECShared – 実⾏コンテキストの共有 • PeriodicStateShared – 実⾏コンテキスト、状態の共有 • Grouping – グループ化のみ
- 107. 複合コンポーネントの操作
- 108. 複合コンポーネントの操作
