NAVDAR

NAVIGASI DARAT
PENDIDIKAN DAN PELATIHAN SAR MUHAMMADIYAH
Materi Diklat SAR Muhammadiyah 1
APLIKASI PETA, KOMPAS DAN GPS

PENDAHULUAN
Navigasi adalah ilmu tentang cara – cara untuk menentukan atau mengarahkan
suatu perjalanan atau misi dari satu titik pemberangkatan ke titik tujuan dengan
cara aman dan seefisien mungkin.
Navigasi darat adalah sebagian dari ilmu navigasi yang dalam prakteknya selalu
mengunakan alat bantu peta dan kompas.
Dalam materi ini akan diutarakan mengenai :
1. Pengertian peta topografi
2. Pengertian kompas
3. Teknik pengunaan peta kompas
4. Aplikasi penggunaan GPS (Global Positioning System)

I. PETA
Yang dimaksud peta ialah gambaran dari permukaan bumi yang diperkecil dengan
skala tertentu sesuai dengan kebutuhan.
Peta digambarkan diatas bidang datar dengan sistem proyeksi tertentu.
Peta yang digunakan dalam kegiatan alam bebas adalah peta topografi.
Peta topografi adalah representasi grafis dari bagian permukaan bumi yang ditarik
ke skala. Skala yang digunakan biasanya 1 : 50.000 dan 1 : 25.000.
Peta topogfafi biasanya menggambarkan perbedaan ketinggian pada suatu daerah
dengan interfal tertentu, dimana interval tersebut tergantung dari skala yang
digunakan peta tersebut.
Peta topografi pada mumunya ada dua jenis, yaitu :
1. Peta topografi umum dengan koordinat Grid atau UTM (Universal Transverse
Mecartor).
2. Peta RBI (Rupa Bumi Indonesia) yang biasanya menggunakan koordinat
geografis.

PETA
Peta TopografiPeta Rupa Bumi Indonesia (RBI)

Keterangan
Pembuatan
Nomor Peta
Judul Peta
Pembagian
Lembar Peta
Sistem
Koordinat
Skala Peta
Orientasi Arah
Utara
Legenda Peta

II. KONTUR
Kontur adalah garis khayal diatas permukaan bumi yang menghubungkan titik-
titik yang tingginya sama, sehingga dapat mengetahui bentuk medan yang
sebenarnya.
(menunjukan ketinggian, perbedaan ketinggian, kemiringan, proyeksi 3D).
Sifat-sifat garis kontur :
1. Garis kontur dengan ketinggian lebih rendah selalu mengelilingi garis kontur
yang lebih tinggi, kecuali bila disebutkan khusus untuk hal-hal tertentu, seperti
kawah.
2. Garis kontur tidak pernah saling berpotongan.
3. Beda ketinggian antara dua garis kontur adalah tetap walaupun kerapatan
kedua garis berubah-ubah.
4. Daerah datar mempunyai kontur jarang-jarang sedang daerah terjal/curam
mempunyai kontur rapat.

KONTUR
Keterangan :
A. adalah daerah curam karena jarak antara garis konturnya rapat.
B. adalah daerah landai karena jarak konturnya jarang
C. adalah daerah depresi (lubang/cekungan) di puncak karena diberi tanda bergerigi.
D. adalah daerah curam karena jarak konturnya rapat.
E. adalah daerah landai karena jarak konturnya jarang.

KONTUR

III. KOMPAS
Kompas adalah sebuah alat yang berfungsi untuk menetapkan/menunjukkan arah
mata angin.
Karena sifat kemagnetannya, jarum kompas akan selalu menunjuk arah Utara-
Selatan (jika tidak dipengaruhi oleh adanya gaya-gaya magnet lainnya selain
magnet bumi).
Akan tetapi perlu diingat bahwa arah yang ditunjuk oleh jarum kompas tersebut
adalah arah utara magnetis bumi, jadi bukan bumi utara sebenarnya.
Pada umumnya dipakai dua jenis kompas, yaitu :
1. Kompas Bidik / Kompas Prisma 2. Kompas Orientasi / Kompas Silva

Protractor
Protractor adalah alat yang berbentuk persegi empat yang digunakan untuk mempermudah
kita menentukan koordinat dan sudut pada peta.
Biasanya 1 buah protaktor memiliki 3 skala yang berbeda, ada yang dapat dan tidak dapat
digunakan untuk membaca koordinat geografis.
Di Protractor terdapat :
• Pembagian Derajat
• Pembagian Peribuan
• Skala Koordinat 1 : 100.000 1 : 50.000 1 : 25.000
• Titik Pusat untuk Pembagian Derajat dan Peribuan adalah titik silang pada tengah –
tengah Protractor.
• Tanda Indeks dan untuk Skala Koordinat adalah Sisi Tegak dan Siku – siku segi-tiga
Protractor dapat dipergunakan untuk :
1. Menentukan Sudut Peta
2. Plotting Sudut Peta
3. Plotting Koordinat
4. Menentukan Koordinat

Protractor

Pemakaian Kompas
Kompas dipakai dengan posisi horizontal sesuai dengan arah garis medan magnet
bumi.
Dalam memakai kompas perlu dijauhkan dari benda-benda yang mengandung
logan seperti pisau, golok dan sebagainya.
Benda-benda tersebut akan mempengaruhi jarum kompas sehingga ketepatannya
akan berkurang.
Cara Mempergunakan Kompas :
1. Buka tutup kompas tegak lurus dengan kotak atau badan kompas (90 derajat).
2. Masukkan ibu jari ke cincin kompas.
3. Kompas diletakkan mendatar diatas jari telunjuk dan ibu jari.
4. Pegang kompas sejajar atau sebatas mata.
5. Bidik sasaran melalui takik pertengahan prisma dan rambut ditengah tutup
kompas.
6. Setelah sasaran dibidik dengan tepat, bacalah angka yang tertera dibawah
garis tanda diatas plat yang bercahaya dan angka itu menunjukkan besarnya
arah sudut bidikan.

Pemakaian Kompas

Azimuth dan Back Azimuth
Azimuth ialah besar sudut antara utara magnetis (nol derajat) dengan titik/sasaran
yang kita tuju
Azimuth juga sering disebut sudut kompas, dengan perhitungan derajatnya searah
jarum jam.
Back Azimuth adalah besar sudut kebalikan/kebelakang dari azimuth.
Cara Menghitung Sudut Azimuth dan Back Azimuth :
 Bila sudut azimuth lebih dari 180 derajat maka sudut azimuth dikurangi 180
derajat
 Bila sudut azimuth kurang dari 180 derajat maka sudut azimuth ditambahi 180
derajat
 Bila sudut azimuth = 180 derajat maka back azimuthnya adalah 0 derajat atau
360 derajat

Resection
Resection adalah menentukan kedudukan/ posisi di peta dengan menggunakan dua
atau lebih tanda medan yang dikenali.
Teknik resection membutuhkan bentang alam yang terbuka untuk dapat membidik
tanda medan.
Tidak selalu tanda medan harus selalu dibidik. Jika kita berada di tepi sungai,
sepanjang jalan, atau sepanjang suatu punggungan, maka hanya perlu satu tanda
medan lainnya yang dibidik.

Resection
Langkah-langkah resection :
1. Lakukan orientasi peta;
2. Cari tanda medan yang mudah dikenali dilapangan dan di peta, minimal dua
buah;
3. Dengan penggaris buat salib sumbu pada pusat tanda-tanda medan itu;
4. Bidik dengan kompas tanda-tanda medan itu dari posisi kita, sudut bidikan
dari kompas itu disebut azimuth;
5. Pindahkan sudut bidikan yang didapat ke peta, dan hitung sudut pelurusnya;
6. Perpotongan garis yang ditarik dari sudut-sudut pelurus tersebut adalah posisi
kita di peta

Resection
Misalkan kita berada pada posisi x.
Dari x melakukan bidikan ke titik – titik A, B, C
Azimuth A = 3050, back azimuthnya = 1250
Azimuth B = 400, back azimuthnya = 2200
Azimuth C = 700, back azimuthnya = 2500

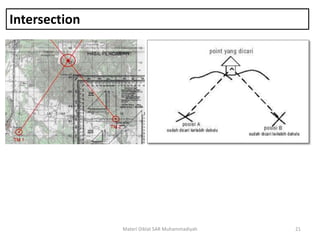

Intersection
Intersection adalah menentukan posisi suatu titik (benda) di peta dengan
menggunakan dua atau lebih tanda medan yang dikenali dilapangan.
Intersection digunakan untuk mengetahui atau memastikan posisi suatu benda yang
terlihat dilapangan, tetapi sukar untuk dicapai.
Pada intersection, kita sudah yakin pada posisi kita di peta dan kondisikan agar
objek tetap dapat terlihat saat kita berpindah posisi.

Intersection
Langkah – Langkah melakukan Intersection :
1. Lakukan orientasi medan, dan pastikan posisi kita di peta.
2. Bidik obyek yang kita amati.
3. Bergerak ke posisi lain, dan pastikan posisi tersebut di peta,
4. lakukan langkah b dan c;
5. Tarik garis sudut peta dari posisi kita di peta sesuai dengan hasil perhitungan,
hingga garisnya berpotongan.
6. Perpotongan garis dari dua sudut yang didapat adalah posisi obyek yang
dimaksud.

Intersection

Passing Compass / Kompas Man-To-Man
Yaitu membuat lintasan berada pada satu garis lurus dengan cara membidikaan
kompas ke depan dan ke belakang pada jarak tertentu.
Langkah-langkahnya adalah sebagai berikut:
1. Tentukan titik awal dan titik akhir perjalanan dan plot pada peta, tarik garis
lurus dan hitung sudut yang menjadi arah perjalanan / azimuth dan back
azimuth nya.
2. Perhatikan tanda medan yang menyolok pada titik awal perjalanan. Perhatikan
tanda medan lain pada lintasan yang dilalui.
3. Bidikkan kompas seusai dengan azimuth, dan tentukan tanda medan lain di
ujung lintasan / titik bidik sebagai penunjuk.
4. Pergi ke tanda medan di tersebut, dan bidik kembali ke titik awal tadi. Jika arah
perjalanan benar maka sudut ini akan sama dengan back azimuth.
Sering terjadi tidak ada benda / tanda medan tertentu yang dapat dijadikan sebagai
sasaran. Untuk itu dapat dibantu oleh seorang rekan sebagai tanda (Man to Man).

IV. KOORDINAT GEOGRAFIS DAN UTM
Kalau kita memperhatikan sebuah peta, kita akan melihat garis – garis membujur
(menurun) dan melintang (mendatar) yang akan membantu kita untuk menentukan
atau mengetahui suatu tempat di muka bumi.
Garis – garis tersebut memiliki ukuran (dalam bentuk angka) yang dibuat
berdasarkan kesepakatan.
Perpotongan antara garis bujur dan melintang tersebut yang dinamakan
Koordinat Peta.
Dengan adanya sistem koordinat, orang – orang akan saling memahami posisi
masing – masing di permukaan bumi.
Dengan sistem koordinat pula, pemetaan suatu wilayah akan lebih mudah.

KOORDINAT GEOGRAFIS DAN UTM
Saat ini terdapat dua sistem koordinat yang biasa digunakan di Indonesia, yaitu
sistem Bujur – Lintang dan Sistem Koordinat UTM (Universal Transverse
Mercator).
Sistem koordinat Bujur – Lintang tidak cocok digunakan di tempat yang dekat
dengan Kutub, karena garis bujur akan menjadi lebih pendek daripada daerah
Khatulistiwa.
Namun, kedua sistem koordinat ini cocok digunakan di Indonesia.

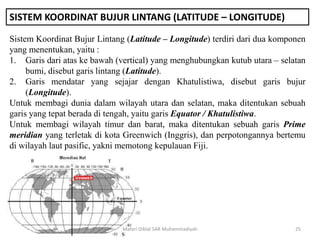

SISTEM KOORDINAT BUJUR LINTANG (LATITUDE – LONGITUDE)
Sistem Koordinat Bujur Lintang (Latitude – Longitude) terdiri dari dua komponen
yang menentukan, yaitu :
1. Garis dari atas ke bawah (vertical) yang menghubungkan kutub utara – selatan
bumi, disebut garis lintang (Latitude).
2. Garis mendatar yang sejajar dengan Khatulistiwa, disebut garis bujur
(Longitude).
Untuk membagi dunia dalam wilayah utara dan selatan, maka ditentukan sebuah
garis yang tepat berada di tengah, yaitu garis Equator / Khatulistiwa.
Untuk membagi wilayah timur dan barat, maka ditentukan sebuah garis Prime
meridian yang terletak di kota Greenwich (Inggris), dan perpotongannya bertemu
di wilayah laut pasific, yakni memotong kepulauan Fiji.

Cara membaca koordinat bujur – lintang yaitu derajat (o), menit (’) dan detik (”).
Karena bentuk dunia seperti bola, maka ketentuan yang mengatur koordinat bujur
– lintang mirip dengan rumus matematika tentang lingkaran.
Contoh : 10o 21’ 20” LS dibaca 10 derajat 21 menit 20 detik Lintang Selatan.
Jarak dari garis bujur/lintang adalah sebagai berikut :
1o bujur/lintang = 111,322 kilometer = 111.322 meter
1o bujur/lintang = 60’ (menit) = 3600” (detik)
1’ (menit) bujur/lintang = 60” (detik)
1’ (menit) bujur/lintang = 1.885,37 meter
1” (detik) bujur/lintang = 30,9227 meter

Contoh :
Berapa jarak antara 5º 20’ 20” sampai 7º 25’ 30” ?
Jarak antara dua titik tersebut adalah : 2º 5’ 10”
2º x 111.322 meter = 222.644 meter
5’ x 1.885,37 meter = 9.426,85 meter
10” x 30,9227 meter = 309,227 meter
Total jarak kedua titik tersebut adalah 232.380,077 meter atau 232, 38 km.

Mencari Koordinat Suatu Tempat di Peta Berdasarkan Koordinat Bujur -
Lintang
Langkah – langkahnya :
1. Perhatikan dan catat skala peta yang digunakan.
2. Lakukan perhitungan sederhana berdasarkan skala peta, 1’ atau 1” di peta =
berapa cm.
3. Pastikan titik atau lokasi yang akan ditentukan koordinatnya.
4. Periksa garis bantu bujur/lintang terdekat dengan titik tersebut.
5. Gunakan penggaris untuk mempermudah pengerjaan dan penentuan jarak
titik.

Memasukkan Koordinat ke Dalam Peta
Jika kita ingin memasukkan titik suatu daerah ke dalam peta, langkah – langkah
yang dilakukan adalah sebagai berikut :
1. Perhatikan dan catat skala peta yang dipergunakan.
berapa cm.
3. Perhatikan peta, lihat garis bantu bujur – lintang yang ada di peta.
4. Pastikan bahwa titik koordinat yang kita miliki ada di peta.
6. Gunakan penggaris untuk mempermudah pengerjaan dan penentuan jarak
titik.

30
Contoh :
Materi Diklat SAR Muhammadiyah
Ditanyakan titik
koordinat puncak 1814

31
a. Langkah penghitungan, tetapkan ;
* Garis bujur pertama sebelah kiri titik terbaca : 107o 23’ 00” BT
* Garis bujur kedua sebelah kanan titik terbaca : 107o 23’ 30” BT
* Garis lintang pertama sebelah atas titik terbaca : 07o 08’ 00” LS
* Garis lintang kedua sebelah bawah titik terbaca : 07o 08’ 30” LS
b. Hitung jarak ;
• Jarak a (jarak dari garis bujur pertama sebelah kiri titik terbaca ke titik
puncak 1814) = 26,5 mm (absis X)
• Jarak b (jarak dari garis lintang pertama sebelah atas titik terbaca ke titik
puncak 1814) = 31,5 mm (absis Y)
• Jarak c (jarak dari garis lintang pertama sebelah atas titik terbaca ke garis
lintang kedua sebelah bawah titik terbaca) = 37 mm (absis Y)
• Jarak d (jarak dari garis bujur pertama sebelah kiri titik terbaca ke garis
bujur kedua sebelah kanan titik terbaca) = 37 mm (absis X)

32
Dengan menggunakan rumus :
Garis bujur tepi kiri/barat
(ddº mm’ (ss + n1)” BT = ddº mm’ ss”BT
a mm
Absis X ; x d" = n1
d mm
b mm
Absis Y ; x c" = n2
c mm
Garis lintang tepi atas/utara
(ddº mm’ (ss + n2)” LS = ddº mm’ ss”LS
Maka :
26,55 mm
Absis X ; x 30" = 21,5”
37 mm
Garis bujur tepi kiri/barat
(107º 23’ (00 + 21,5)” BT = 107º 23’ 21,5”BT
31,5 mm
Absis Y ; x 30" = 13,1”
37 mm
Garis lintang tepi atas/utara
(07º 08’ (00 + 13,1)” LS = 07º 08’ 13.1”LS
sehingga didapatkan koordinat titik puncak 1814 adalah :
07o 08’ 13,1” LS
107o 23’ 21,5” BT

SISTEM KOORDINAT UTM (UNIVERSAL TRANSVERSE MERCATOR)
Untuk koordinat UTM, bumi dibagi menjadi 60 zona bujur yang dimulai dari
lautan Teduh (pertemuan antara garis 180° Bujur Barat dan 180° Bujur Timur)
menuju ke timur .
Masing – masing zona bujur memiliki lebar 6° atau 667 km.
Garis lintang UTM dibagi menjadi 20 zona, dengan panjang masing – masing
lintang adalah 8° atau 890 km.
Zona lintang dimulai dari 80° LS – 72° LS diberi nama Zona C sampai dengan
Zona X di 72° - LU – 84° LU.
Untuk huruf (I) dan (O) tidak digunakan.

Wilayah Indonesia terbagi dalam 9 zone UTM, mulai dari meridian 90° BT hingga
meridian 144° BT dengan batas paralel (lintang) 11° LS hingga 6°LU.
Dengan demikian, wilayah Indonesia dimulai dari zone 46 (meridian sentral 93°
BT) hingga zone 54 (meridian sentral 141° BT).

Perpotongan antara sumbu Opsis ( X ) dengan Ordinat ( Y ) pada koordinat grid.
Kedudukan suatu titik dinyatakan dalan ukuran jarak (meter); sebelah selatan ke
Utara dan Barat ke Timur dari sumbu acuan.
Skala bilangan dari kedua sistem koordinat diatas (geografis dan grid) terletak di
tepi peta.
Pembacaan koordinat bisa dibuat sederhana (tidak dibaca seluruhnya).
Misalnya : Tugu Jogja terletak di :
49M 0429811 ME dibaca 2981
9138966 MS dibaca 3897

V. GPS (GLOBAL POSITIONING SYSTEM)
Global Positioning System atau yang biasa disingkat dengan GPS adalah alat
navigasi elektronik yang menerima informasi dari 4 - 12 satelit sehingga GPS bisa
memperhitungkan posisi di mana kita berada di Bumi. Satelit GPS tidak
mentransmisikan informasi posisi kita, yang ditransmisikan satelit adalah posisi
satelit dan jarak penerima GPS kita dari satelit. Informasi ini diolah alat penerima
GPS kita dan hasilnya ditampilkan kepada kita.
GPS sebenarnya adalah proyek Departemen Pertahanan Amerika Serikat (AS)
yang memberinya nama resmi NAVSTAR (NAVigation Satellite Timing And
Ranging).
Bagian utama dari sistem GPS adalah 24 satelit yang mengorbit Bumi di
ketinggian 20.200 kilometer. Orbit satelit dirancang sehingga setiap titik di Bumi
dapat melihat paling sedikit empat satelit pada setiap saat
Tiap satelit mengitari bumi kira-kira sekali dalam 12 jam dengan kecepatan sekitar
11.000 kilometer per jam. Satelit GPS mempunyai panel-panel pengumpul tenaga
Matahari untuk membangkitkan energi listrik yang diperlukannya. Selain itu juga
ada baterai yang menyimpan tenaga listrik dan mempergunakannya saat satelit
tidak memperoleh sinar Matahari.

Fungsi GPS
1. Menghitung jarak dan arah dari lokasi tempat kita berada.
2. Satu unit GPS dapat menyimpan dalam memory lokasi di mana kita berada
saat ini.
3. Setiap lokasi dapat diberi nama atau nomor dan tanggal dan waktu.
4. Mengingat lokasi yang pernah kita simpan.
5. Mengarahkan kita dari satu lokasi ke lokasi lain dengan simbol berupa grafik.
6. Menyimpan rute perjalanan kita dan mengantar kita kembali dengan rute yang
sama.
7. Berfungsi sebagai kompas yang dapat menuntun kita ke arah yang tepat.
8. Dapat digunakan sebagai penunjuk arah di kapal, mobil dengan menggunakan
daya sebesar 12 volt.
9. Beberapa GPS dapat menunjukkan peta jalan-jalan utama, sungai-sungai.
10. Beberapa GPS juga dapat menampilkan kekuatan baterai, posisi satelit,
kekuatan sinyal.

Kelemahan GPS
1. Rata-rata format peta Indonesia biasanya memakai datum dari Jakarta (0
derajat). Kebanyakan alat GPS tidak punya format ini sehingga kita harus
memakai Latitude & Longitude. Di negara lain bisa membaca GPS kita dan
langsung bisa melihat posisi kita di peta.
2. Alat GPS perlu melihat langsung satelit untuk menerima informasi. Oleh
karena itu, kita tidak bisa memakai GPS dalam rumah, atau terlalu dekat
gedung-gedung yg tinggi, atau dlm lembah, atau di bawah hutan lebat.
3. Dengan GPS Garmin Kita bisa memilih bahasa yang dipakai. Tetapi bahasa
yang tersedia hanya bahasa-bahasa Eropa belum bahasa Indonesia atau
Melayu.
4. Jika baterai habis, tidak ada cadangan bantuan navigasi. Biasanya alat GPS
memakai 4 baterai AA dan cepat habis kalau dipakai terus-menerus (10 - 36
jam, tergantung model).
5. Sama seperti alat elekronik lain yang bisa rusak jika jatuh atau terkena air.
6. Walaupun alat GPS bisa menghitung ketinggian, biasanya kesalahan cukup
besar dan kurang cocok untuk membantu sebagai informasi navigasi di daerah
pegunungan

Penggunaan GPS (GPS Garmin 62s)

Nyalakan GPS
Tekan dan tahan tombol power dan kemudian biarkan GPS receiver menerima
sinyal satelit. GPS receiver bisa digunakan ketika dapat menangkap minimal 3
sinyal satelit.
Baca Posisi
Setelah GPS receiver menerima sinyal satelit, maka posisi koordinat Anda saat ini
bisa langsung dibaca di perangkat.

Simpan Waypoint
Plotting titik (mark waypoint) berarti pembuatan titik atau ploting lokasi, syaratnya Anda
tidak diperkenankan pada posisi bergerak, anda harus berhenti pada lokasi tersebut sampai
berhasil melakukan mark waypoint.
o Untuk melakukan mark waypoint, tekan beberapa saat tombol MARK, maka akan
muncul halaman Mark Waypoint.
o Selanjutnya arahkan highlight biru pada tombol DONE, dan tekan tombol Enter.
o Melalui Waypoint Manager, Anda bisa mengubah (edit) dan menghapus (delete) suatu
waypoint.
o Mengubah Titik (Editing Waypoint). Tekanlah MENU dan pilih Waypoint Manager.

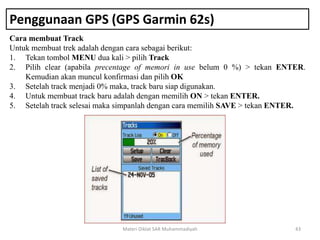

Cara membuat Track
Untuk membuat trek adalah dengan cara sebagai berikut:
1. Tekan tombol MENU dua kali > pilih Track
2. Pilih clear (apabila precentage of memori in use belum 0 %) > tekan ENTER.
Kemudian akan muncul konfirmasi dan pilih OK
3. Setelah track menjadi 0% maka, track baru siap digunakan.
4. Untuk membuat track baru adalah dengan memilih ON > tekan ENTER.
5. Setelah track selesai maka simpanlah dengan cara memilih SAVE > tekan ENTER.

Go To
o Tekan tombol Find, pilih waypoint yang akan dituju.
o Tekan tombol Enter untuk masuk ke halaman waypoint.
o Arahkan highlight kuning pada tombol Go, kemudian tekan tombol Enter untuk
menampilkan navigasi arah dalam peta ke waypoint tersebut.

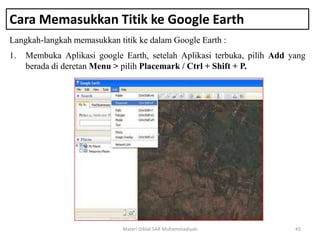

Cara Memasukkan Titik ke Google Earth
Langkah-langkah memasukkan titik ke dalam Google Earth :
1. Membuka Aplikasi google Earth, setelah Aplikasi terbuka, pilih Add yang
berada di deretan Menu > pilih Placemark / Ctrl + Shift + P.

Cara Memasukkan Titik ke Google Earth
Langkah-langkah memasukkan titik ke dalam Google Earth :
2. Setelah muncul Google Earth – New Placemark > Masukkan koordinat yang
tempat yang akan di masukkan mulai dari Zone, Easting, Northing ( Jika
Koordinatnya UTM) > ubahlah nama yang pada tempat yang anda inginkan,
misal Prodi P. Geografi > setelah semua selesai pilih OK maka akan muncul
seperti pada gambar di bawah ini.

PENGENALAN PETA
DAN
KOORDINAT GEOGRAFIS

Kalau kita memperhatikan sebuah peta, kita akan melihat garis – garis membujur
(menurun) dan melintang (mendatar) yang akan membantu kita untuk menentukan
atau mengetahui suatu tempat di muka bumi.
Garis – garis tersebut memiliki ukuran (dalam bentuk angka) yang dibuat berdasarkan
kesepakatan. Perpotongan antara garis bujur dan melintang tersebut yang dinamakan
Koordinat Peta.
Dengan adanya sistem koordinat, orang – orang akan saling memahami posisi
masing-masing di permukaan bumi. Dengan sistem koordinat pula, pemetaan suatu
wilayah akan lebih mudah.
Saat ini terdapat dua sistem koordinat yang biasa digunakan di Indonesia, yaitu
sistem Bujur – Lintang dan Sistem Koordinat UTM (Universal Transverse
Mercator).

Sistem Koordinat Bujur Lintang (Latitude – Longitude) terdiri dari dua komponen
yang menentukan, yaitu :
1. Garis dari atas ke bawah (vertical) yang menghubungkan kutub utara – selatan
bumi, disebut garis lintang (Latitude).
2. Garis mendatar yang sejajar dengan Khatulistiwa, disebut garis bujur (Longitude).
Untuk membagi dunia dalam wilayah utara dan selatan, maka ditentukan sebuah garis
yang tepat berada di tengah, yaitu garis Equator / Khatulistiwa.
Untuk membagi wilayah timur dan barat, maka ditentukan sebuah garis Prime
meridian yang terletak di kota Greenwich (Inggris), dan perpotongannya bertemu di
wilayah laut pasific, yakni memotong kepulauan Fiji.

Cara membaca koordinat bujur – lintang yaitu derajat (o), menit (’) dan detik (”).
Contoh : 10o 21’ 20” LS dibaca 10 derajat 21 menit 20 detik Lintang Selatan.
Karena bentuk dunia seperti bola, maka ketentuan yang mengatur koordinat bujur –
lintang mirip dengan rumus matematika tentang lingkaran
Jarak dari garis bujur/lintang adalah sebagai berikut :
1o bujur/lintang = 111,322 kilometer = 111.322 meter
1o bujur/lintang = 60’ (menit) = 3600” (detik)
1’ (menit) bujur/lintang = 60” (detik)
1’ (menit) bujur/lintang = 1.885,37 meter
1” (detik) bujur/lintang = 30,9227 meter
Contoh :
Berapa jarak antara 5º 20’ 20” sampai 7º 25’ 30” ?
Jarak antara dua titik tersebut adalah : 2º 5’ 10”
2º x 111.322 meter = 222.644 meter
5’ x 1.885,37 meter = 9.426,85 meter
10” x 30,9227 meter = 309,227 meter
Total jarak kedua titik tersebut adalah 232.380,077 meter atau 232, 38 km.

Contoh soal ke dua :
Kota A berada di koordinat 107º 40’ 33” dan Kota B berada di koordinat 108º 27’ 11”
Berapa Jarak kota A dan B?
108º 27’ 11” – 107º 40’ 33” = 1º 47′ 38″
(untuk catatan, 1º = 60 menit, dan 1 menit = 60 detik)
1º x 111.322 meter = 111.322 meter
47′ x 1.885,37 meter = 88.612,39 meter
38″ x 30,9227 meter = 1.175, 0626 meter
Jarak Kota A dan B adalah 201.109,4526 meter atau 201, 109 km

MENCARI KOORDINAT DI PETA
1. Perhatikan dan catat skala peta yang digunakan.
berapa cm.
3. Pastikan titik atau lokasi yang akan ditentukan koordinatnya.
5. Gunakan penggaris untuk mempermudah pengerjaan dan penentuan jarak titik.
MEMASUKKAN KOORDINAT KE PETA
Jika kita ingin memasukkan titik suatu daerah ke dalam peta, langkah – langkah
yang dilakukan adalah sebagai berikut :
1. Perhatikan dan catat skala peta yang dipergunakan.
berapa cm.
3. Perhatikan peta, lihat garis bantu bujur – lintang yang ada di peta.
4. Pastikan bahwa titik koordinat yang kita miliki ada di peta.
6. Gunakan penggaris untuk mempermudah pengerjaan dan penentuan jarak titik.

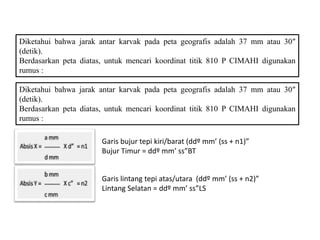

Diketahui bahwa jarak antar karvak pada peta geografis adalah 37 mm atau 30″ (detik).

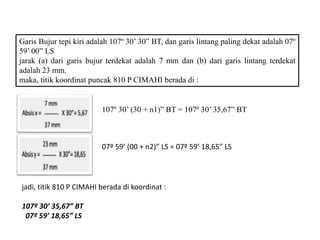

Berdasarkan peta diatas, di koordinat berapakah titik 810 P CIMAHI?

Diketahui bahwa jarak antar karvak pada peta geografis adalah 37 mm atau 30″
(detik).
Berdasarkan peta diatas, untuk mencari koordinat titik 810 P CIMAHI digunakan
rumus :
Diketahui bahwa jarak antar karvak pada peta geografis adalah 37 mm atau 30″
(detik).
Berdasarkan peta diatas, untuk mencari koordinat titik 810 P CIMAHI digunakan
rumus :
Garis bujur tepi kiri/barat (ddº mm’ (ss + n1)”
Bujur Timur = ddº mm’ ss”BT
Garis lintang tepi atas/utara (ddº mm’ (ss + n2)”
Lintang Selatan = ddº mm’ ss”LS

Garis Bujur tepi kiri adalah 107º 30’ 30” BT, dan garis lintang paling dekat adalah 07º
59’ 00” LS
jarak (a) dari garis bujur terdekat adalah 7 mm dan (b) dari garis lintang terdekat
adalah 23 mm.
maka, titik koordinat puncak 810 P CIMAHI berada di :
107º 30’ (30 + n1)” BT = 107º 30’ 35,67” BT
07º 59’ (00 + n2)” LS = 07º 59’ 18,65” LS
jadi, titik 810 P CIMAHI berada di koordinat :
107º 30’ 35,67” BT
07º 59’ 18,65” LS

NAVDAR

More Related Content

What's hot (20)

Similar to NAVDAR (20)

Recently uploaded (20)

NAVDAR
