RNN + LSTMを理解する

自己紹介
● 本田　新(ほんだあらた)
Qiita: arata-honda
● 新卒3年目
● 機械学習とかやってます
● Python, Go, PHPとか主に書いてます
● 映画、山登り、筋トレが趣味です

この講義での目的 
3
RNN, LSTMの概観的理解 
 
– RNNの理解 
 
– RNNの改良ネットワークであるLSTMの理解 
→このインターンを通してLSTMをKerasで実装できるればOK

ニューラルネットワークの種類 
4
データの種類使用用途
CNN
画像、文章など画像分類、認識、物体検知
文書分類
RNN
時系列のデータ機械翻訳、文書生成、音声認識
文章から画像生成
オートエンコーダー
画像、文章画像復元、文章要約、次元削減
ボルツマンマシン
特になし画像生成、文章生成、 fine-tuning、
連想記憶、グラフマイニング

時系列データ：時間的順序を追って観測されたデータ 
5

RNNを理解する

Recurrent Neural Network 
7
中間層に戻り値(過去の結果)を設けることで時系列表現 
入力層中間層
・・・・・・
出力層
t=2の時
t=1の計算結果

種類はたくさんある 
8
https://www.slideshare.net/Brains_Consulting/deep-learning-56477848

Elman Networkを定式化してみる 
9
point : 重みはtに依存しない

BPTTに行く前にBPのおさらい

BPの計算(3層の例) 
11

12

13

14

Elman Networkを定式化してみる 
15
point : 重みはtに依存しない

BPTT

ネットワークを時間方向に展開してみる 
17
t=1 t=2 t=3 t=t
・・・

学習①：誤差関数から誤差計算 
18
t=1 t=2 t=3 t=t
・・・

学習②：誤差関数Eのデルタの計算 
19
t=t-1 t=t t=t+1

学習③：t+1のデルタは計算されているはず 
20
t=t-1 t=t t=t+1

学習④：tに2つのデルタについて詳細計算 
21
t=t-1 t=t t=t+1
時刻の出力も加味
する点がBPとの違
い
BPのデルタ

余談 
22
● 勾配が小さくなるので、限界は10時刻サンプル程度
● 初期値(t=0)を0にしたが適切な初期値を与えてやる場合もある
● いじるパラメータ
○ 重み係数(隠れ層含む)
○ BPTTの際の勾配法(Adam, SGD, etc), 学習係数
○ 活性化関数, 出力関数(ReLU, Softmax, etc)
○ 学習時の時刻ｔの範囲(タイムステップ)
○ 学習回数、バッチサイズ(一度に与えるサンプル数)

まとめ 
23
● RNNは時系列データを考慮して組まれたNeural Network
● ElmanNetで中間層→中間層の再帰的な計算を概観した
● 学習はBPは時系列展開されたBPTTで学習
● BP同様、活性化関数の微分が層が深くなるにつれ、小さくなる
(勾配消失)ので、LSTMで解消

LSTMを理解する

LSTM : 長期記憶と短期記憶 
25
● BP同様、活性化関数の微分が層が深くなるにつれ、小さくなる
(勾配消失)のを防ぐために提唱(1997)
● 長期記憶・短期記憶を実現
○ 長期記憶：ずっと覚えている記憶(ex:家の電話番号)
○ 短期記憶：瞬間的な記憶(ex:一夜漬けの勉強内容)

勾配を減らさず、そのままの入力を受け取る 
26
● 勾配消失は勾配が減るから起きる
減らさない方法：逆伝播時にそのまま自分の出力を受け取る
● 中間層がそのまま自分の出力を受け取る(記憶)ためには？
○ ニューロンの活性化関数が線形(ヒント：微分)
○ 他の入力がないとき活性は一定
● Constant Error Carrousel(CEC)を導入
○ Carrousel : (和訳)ベルトコンベアー : 循環を意味
○ 活性化関数は線形 : f(x) = x
○ リカレント結合の重みは1.0 (一定)
○ 真ん中の素子は”メモリセル”と呼ばれる
https://www.bioinf.jku.at/publications/older/2604.pdf

“記憶”のための重みに関するコンフリクト 
27
● ある情報を必要になるまで覚えておきたい
○ 目的の情報が来たときにWeightを大きくしたい(未来のユニットを伝えたい)
○ それ以外が来たときはWeightは小さくしたい(〃に伝えたくない)
○ 覚えておいた値を使う(ユニットの出力を伝える)
○ 必要になるまで使わない(ユニットの出力が消えないように保持)
→Wというスカラ値で記憶させる/させないの表現は難しい
“記憶”に対する読み書きオペレーションを
入出力で制御する必要がある

元祖LSTM：長期記憶を担当 
28
記憶を担当するCECの前後に入出力を制御するゲート素子を配置

①入力ゲートが開いているときに記憶させたい入力を投下 

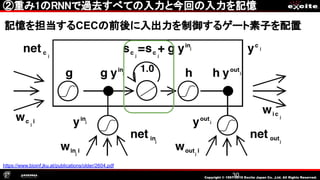

29

②重み1のRNNで過去すべての入力と今回の入力を記憶 
30

③出力ゲートが開いているときにデータを出力 
31

問題点：短期的に大きく記憶を更新したい 
32
CECを上書きするには大きな入力を与えないといけない
https://www.slideshare.net/KenjiUrai/kenji-urailstm

忘却ユニットの追加 : 短期記憶を実現 
33
https://pdfs.semanticscholar.org/e10f/98b86797ebf6c8caea6f54cacbc5a50e8b34.pdf

忘却ユニットの追加 : 短期記憶を実現 
34
Forgate gateが0
に近い値をとると
CECは直前の状態
を忘れて、新しい入
力に上書き

各ユニットのゲートへの制御にメモリセルを使ってない 
35
中間層の出力がメ
モリセルの情報を
含んでいるように
見えるが、出力
ゲートで隠蔽して
いるからわからな
い

Peephole Connectionsの追加 
36
https://qiita.com/t_Signull/items/21b82be280b46f467d1b
http://www.jmlr.org/papers/volume3/gers02a/gers02a.pdf

まとめ 
37
● BPTTは当然入力+忘却+出力ゲートを加味したものになるが、
Kerasで実装するときはほとんど意識しないので今回省略
● Peepholeはついてない場合とつけてる場合がある
● いじるパラメータ
○ 隠れ層のLSTM Blockの数
○ BPTTの際の勾配法(Adam, SGD, etc), 学習係数
○ 活性化関数, 出力関数(ReLU, Softmax, etc)
○ 学習時の時刻ｔの範囲(タイムステップ)
○ 学習回数、バッチサイズ(一度に与えるサンプル数)

ネットワーク全体図 
38

お疲れ様でした
