Slide computational design2016_07_161102
- 2. 20161101 2Computational Design 先週のおさらい レイヤーとプロパティ • レイヤーを使い分ける • オブジェクトの詳細を知る アノテーション系Command • 画像を貼り付ける • 寸法を入れる • テキスト セレクト系Command • 特定の要素を選ぶ
- 4. 20161101 4 レイヤーを使い分ける 紙のアイコンをクリックすると新しいレイヤーが作成されます レイヤー色の違ういくつかのレイヤーをつくり、その中にオブジェクトを入れていきます Computational Design 新規レイヤー レイヤー色 表示・非表示 ロック・アンロック
- 5. 20161101 5 オブジェクトの詳細を知る 紙のアイコンをクリックすると新しいレイヤーが作成されます レイヤー色の違ういくつかのレイヤーをつくり、その中にオブジェクトを入れていきます Computational Design レイヤー 要素のタイプ
- 6. 20161101 6Computational Design アノテーション系 Command Pictureframe pic 画像を貼り付ける Dim dim 寸法を入れる Distance di 距離を測る Length len 長さを測る Area are 面積を測る Text tex 文字を入力 TextObject 3Dの文字を入力 Dot do テキストドット
- 9. 20161101 9Computational Design セレクト系 Command SelPt selpt 全ての点を選択 SelCrv selc 全てのカーブを選択 SelSrf sels 全てのサーフェースを選択 SelPolysrf selps 全てのポリサーフェースを選択 SelDim seld 全ての寸法線を選択 SelText selt 全てのテキストを選択 SelOpenCrv 全ての開いた線を選択 SelCloseCrv 全ての閉じた線を選択 SelOpenPolysrf 全ての開いたポリサーフェースを選択 SelDup 重なったオブジェクトを選択

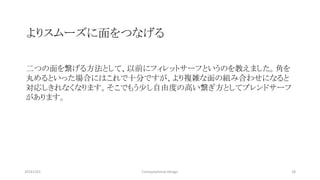

- 10. 20161026 10Computational Design 今週の流れ Surface→Curve系Command（20分） • 三次元のオブジェクトから二次元の線やカーブを作る • 三次元のサーフェースをフラットにする サーフェース系Command （20分） • ロフト以外のサーフェース系Command • よりスムーズに面をつなげる
- 13. 20161101 13Computational Design Surface→Curve系 Command Project pro 線や点をサーフェースに投影 Contour con 等高線(コンター)を描く Make2D mak 三次元のビューを二次元の線に変換 Silhouette si オブジェクトのアウトラインを抽出 MeshOutline mo オブジェクトのアウトラインを投影し抽出 UnrollSrf un 面を二次元に展開 Squish sq 複雑な曲面を二次元に展開（近似） FlowAlongSrf fas 面上にあるオブジェクトを他の面上に配置
- 14. 20161101 14Computational Design 三次元のサーフェースをフラットにする 二次元の線などを抽出するのと同様に、三次元のサーフェースを二次元に展開す ることも可能です。この場合幾何学的に以下の二種類に分けられます。 • 展開可能なサーフェース キューブ、円柱、円錐など 紙を切り組み合わせることで形を作ることが出来る形状→UnrollSrf可能 • 展開不可能なサーフェース 球、複雑な曲面 紙を切り組み合わせる事では形をつくことが出来ない形状→UnrollSrf不可能
- 17. 20161101 17Computational Design Surface→Curve系 Command Sweep1 s1 一本のパスに沿って面を作る Sweep2 s2 二本のパスに沿って面を作る NetworkSrf net 縦と横方向の断面線から面を作る Revolve revo 回転体を作る Patch pat 閉じたラインの中に面を作る BlendSrf bs 二つの面をスムーズに繋ぐ VariableFilletSrf 可変式のサーフェースフィレット Rebuild re 線や面を再構築
- 19. 20161101 19Computational Design 課題②をする上で特に気をつけてもらいたい事 角材の組み合わせだった課題①に比べ、課題②は様々な作られ方があります。 今回は3Dプリンターでの出力を前提にしていますので、「閉じた」「一体型」のポリ サーフェースになっている必要があります。その為に以下の事は守ってください。 • 閉じられたオブジェクトを組み合わせていく 「開いた」状態ではブーリエンが使えません、パーツ毎に「閉じた」状態にします。 • 面がひっくり返らない様にする ロフトなどで一部面がひっくりかえると「閉じた」状態にはなりません • 必ず一つのオブジェクトにする 最後にBooleanUnionを使い「一体型」のオブジェクトにする
- 20. 20161101 20 スクリーンキャプチャー Perspectiveで良い見え方になるアングルにします Perspectiveをダブルクリックし、フル画面にします Computational Design
- 24. 20161101 24Computational Design 来週の授業について 今週はライノの中でもより高度なコマンドをいくつか教えました。ここまで80余りのコマン ドを学びましたが、一般的にこれら以外を使うことはほとんどなく、これらの使い方を理 解していれば、作れない形はありません。来週以降はグラスホッパーでのモデリングに 入っていきます。ここまでの内容をしっかりとおさらいして、次の準備をしてください。 • 課題①の講評 • 課題②の講評 • Grasshopperのインストール 来週は課題①と②の提出です。授業開始までには全てのファイルを提出してください。
