アジャイルによくきく？モデリング
- 2. 自己紹介 はらだ いわお 原田 巌 Twitter：@iwaoRd • 認定スクラムマスター • 認定スクラムプロダクトオーナー • UMTP アジャイル開発部会メンバ 「人生、全速力で回り道」 モデモデ言ってるSIer勤務
- 3. 過去の発表 • 「アジャイル」界隈で「モデリング」絡みの発 表をしています。 • 最初に発表した「モデリングもしないでアジャ イルとは何事だ」は大きな反響を得ています。 2013年 DevLove甲子園 2014年 UMTPセミナー 2015年 要求開発アライアンス 2014年 DevLove甲子園 2014年 XP祭り（LT） 2015年 XP祭り（講演） 3
- 6. 発表者の背景 SIerな中規模〜大規模な開発 DDDを始めとするモデルベース開発を実 践してみた（＆勉強会で議論した）結果 自社だけでなくユーザー、協力会社も混 ざった異文化コミュニケーション（死 語？）な世界 既存のものをメンテナンスするよりは、 新しい未知の領域を相手にしている アジャイル？な現場 6
- 7. 問題頻発！ 7
- 8. Copyright © 2016特定非営利活動法人 UMLモデリング推進協議会 All rights reserved Agileとは ?
- 9. Agileとは（１） My Agile Master Cope said • Agileとは以下の事である 自己組織化 ＆ フィードバック https://dk.linkedin.com/in/coplien
- 11. Copyright © 2016特定非営利活動法人 UMLモデリング推進協議会 All rights reservedhttp://agilemanifesto.org/iso/ja/
- 12. Copyright © 2016特定非営利活動法人 UMLモデリング推進協議会 All rights reservedhttp://agilemanifesto.org/iso/ja/principles.html
- 14. よく聞く失敗アジャイル開発の疑問 • 一向に決まらない仕様 →仕様が決められないからアジャイル？ • 開発とユーザーの間の壁 →組織の壁。ドキュメントの投げ合い。 • 要件定義→設計→実装 →小さいWaterfall。 しかし、肝心のフィードバックがない。 次に向けての改善ができていない (組み込まれていない) • ドキュメント書かなくてイイ！(・∀・)ｲｲ!! 14
- 15. そこでモデリングしてみた 15
- 16. ライブモデリング 全体モデリング コアモデリング フィードバック モデリング 今日話すこと 1. ライブモデリング 2. 全体モデリング 3. コアモデリング 4. フィードバックモデリング 16
- 17. ライブモデリング 全体モデリング コアモデリング フィードバック モデリング 今日話すこと 1. ライブモデリング 2. 全体モデリング 3. コアモデリング 4. フィードバックモデリング 17
- 18. ライブモデリング 話している内容をその場で「ホワイトボ ード」にモデリングする 設計で気が付くことをその場で解決する ため、意見をその場で見える形に表し、 開発者とユーザで認識を擦り合わせる 18

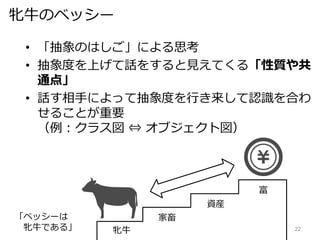

- 22. 牝牛のベッシー • 「抽象のはしご」による思考 • 抽象度を上げて話をすると見えてくる「性質や共 通点」 • 話す相手によって抽象度を行き来して認識を合わ せることが重要 （例：クラス図 ⇔ オブジェクト図） 22 「ベッシーは 牝牛である」 牝牛 家畜 資産 富
- 23. モデリングを通した「場」の形成 • 『場の理論とマネジメント』伊丹敬之 • アジェンダ • 解釈コード • 情報キャリアー • 連帯欲求 目的 場 23
- 24. 【技】物語 • 議論が止まる時には何か登場人物をイメージして、 生活を語ってみる。 • 登場人物は実在していれば尚よい – Aさんが会社に来て最初にxxして、次にxxする… この時、人は何に興味を示すのか？ 24
- 25. 【技】モデルの罠 • 議論が活性化しないとき、わざと揺るがしてみよ う。 • 重要なもの、重要じゃないものを真ん中に書いた り、大きく書いたり、ハートだったり… – 時には洗脳だったり誘導尋問だったり… この時、人は何に興味を示すのか？ 25 はぁと 重要 そうでもない
- 26. ライブモデリング 全体モデリング コアモデリング フィードバック モデリング 今日話すこと 1. ライブモデリング 2. 全体モデリング 3. コアモデリング 4. フィードバックモデリング 26
- 27. 全体モデリング 欲しいものは全体感（概念モデル） 開発者とユーザのユビキタスを作る 全体が見えることで得られるものは多い 1. 用語の理解・整理 2. サブシステムへの分解 3. コア（関心事）の抽出 27
- 28. アジャイル開発での問題点 • 「大きな泥団子」のまま進めてしまうことがある →分かっているつもりが大きな歪みとなって システムに打撃を与えてしまう • 自分の領域は詳しいが他の領域は無関心 →情報が分断されて良いやり方への糸口がない • 動かないと分からない？ →動かす前に分かることもあるが、それを行わず 動かせる具象レベルの世界で理解しようとして も時間が足らない。作ってしまった後で、しか 学べないのでは、もったいない 28
- 31. • クラス図 – 属性はKeyとなるもののみ – 継承や集約、コンポジションは積極利用 – 関連の多重度は記述 – ノート重要 • オブジェクト図 – この抽象度だと難しいが必要に応じて 31 使うモデル あくまで概念レベルの記述と割り切って設 計や実装に無理に追いつこうとしない。 コンセプトをまとめるようなイメージ
- 32. 全体感 • 関連を持った用語集 →業務の言葉を明らかにしつつ、 言葉の関連に注目する。 （抽象度をあわせる。関連を見出す） • 問題領域ごとの分割 →用語を使われる業務毎に分割する。 • コンテクスト境界 →業務領域によって同音異義語や同義語 があり、その存在を明確にする • （ムダなもの判別）秘密だよ… 32
- 33. 【技】A3モデリング • A3用紙でまとめられるくらいにしといた方が良い – 電子化すると（余計な）細部が気になる – 保存されていると覚えていなくていいと思えてしまう安心感への アンチテーゼ • ホワイトボードのような揮発性の高いものは無く なるべきだし、そもそも忘れてしまうようなモデ ルは要らないと割り切って考えています（笑） ＝ A3用紙分の情報なら書くのに時間不要 33
- 34. ライブモデリング 全体モデリング コアモデリング フィードバック モデリング 今日話すこと 1. ライブモデリング 2. 全体モデリング 3. コアモデリング 4. フィードバックモデリング 34
- 36. モデリングへの覚悟 36 Red pill or Blue pill
- 38. 38 必要なのは Aha!!
- 39. 目的と解決策 • 目的と解決策を分けて考える – トップダウンアプローチ ○ ユーザのシステムへの要求から考える ○ 目的がはっきりすると解決策も出しやすい ✕ ただ目的は最初から分かる訳ではない – ボトムアップアプローチ ○ 要素間の性質から上位概念を探す ○ 必要な要素は簡単に集まる ✕ 上位概念まで昇華することは難しい 39
- 40. 視座・視点・視野 • 視座：モデルをどの立場から見るか • 視点：モデルをどのように見るか • 視野：モデルに表現する範囲はどこまでか 視点 視野 視座 視座 40
- 41. モデリングを実践して気付く点 • 作る対象の目的と価値 – 目的や前提を明らかにする • 特に視座の部分 – モデリングする範囲を合意する • どの視点の話をしているのか？ • 関心事は何で、どこまでコストを掛けるのか？ – 説明責任は開発者 – 設計のメリットとデメリットを示す – 見ることができる範囲は見ておく 41
- 43. • クラス図 • 状態遷移図 • オブジェクト図 – ユーザーはこのレベルで話すので特に重要 • シーケンス図 ※基本的にこのレベルまで来ると私の現場ではクラス図のみを メンテナンスしています。 他の図法はあくまで実装するために用意していて、ソースが 書けると破棄してます。 電子化したくないくらい書き直します。。。 43 使うモデル 欲しいのは設計判断。しか し、その場合欲しいのはモデ ルよりアーキテクチャドキュ メントだったりする。 ソースで分かる事は捨てる！
- 48. 【技】3分クッキング • コアモデリングが進むとその場で考えるライブ モデリングは厳しくなる場面が出てくる →ある程度は分析、想定を立ててモデルを 作って持っていく方が良い • 予想できなかったことを特に深掘り • 「ない」ことを確認 • fragileにしない 事前にxx分ほど 煮込んだモデルは こちらです 48
- 49. ライブモデリング 全体モデリング コアモデリング フィードバック モデリング 今日話すこと 1. ライブモデリング 2. 全体モデリング 3. コアモデリング 4. フィードバックモデリング 49
- 50. フィードバックモデリング ソースコードや動くソフトウェアで学ぶ 特に最初から正解が分からないコアモデ リングと組み合わせ必須 学んだことをモデルやシナリオへフィー ドバックして洗練する 50
- 51. 実装して気付く学びのループ 51
- 53. XPとモデリング アジャイルモデリング by Scott Ambler ❝モデリングはXPの1つの要素である❞ ❝リファクタリングとテストファースト開発という XPのプラクティスは、一般的に従来型のモデリン グプロセスに結び付けられている「きれいな設計 を促す」「コードを書く前に設計をよく考える」 という２つの重要な目的を達成するために役に立 ちます❞ アジャイルモデリング XPと統一プロセスを補完するプラクティス 第16章、第17章 http://www.amazon.co.jp/dp/4798102636 53
- 54. BigDesignUpFront “論点となるのは、設計をするかどうかではなく 設計をいつするかである” • LDUF／ENUF 設計の戦略と設計のシンプリシティ – 対象者に適している – 情報が伝わりやすい – うまく分割されている – 最小限である エクストリームプログラミング 第14章 設計：時間の重要性 54
- 55. 実装・TDDからの学び • クラス間の連携がイマイチ – 責務分割がキレイにいかない • テストコードが複雑 – Mockだらけで関心事が多過ぎる ユビキタスから得られる知識が解決の糸口 → 気付きを設計に取り込むと綺麗に 55 実装 テスト 別実装 別実装 別実装 実装 実装 実装Client より良い設計 新しいシナリオ 価値の判別
- 56. How Do We Know When We Are Done? Doneの定義 How Do We Know When We Are Done? https://www.scrumalliance.org/community/articles/2008/september/how-do-we-know-when-we-are-done 56 受け入れられる 最低限を素早く クリアする
- 57. 変化に適応する 変更のコストを一定に保つ 従来開発 XP開発 時間 コスト 書籍：エクストリーム・プログラミング ソフトウェア開発の究極の手法 P.23 図３ 変更のコストは時間とともに劇的に上がらないことがある 57
- 58. 小さくそして速く 1. シナリオを探索する（理解） 2. モデルを小さく作る（発見） 3. モデルをコードにする（実現） 4. シナリオを実行する（検証） 5. 動くコードからフィードバックを得て、 小さくイテレーティブに開発することで 学んでいける 書籍：IMPACT MAPPING P28-29 反復デリバリによる改良 58
- 59. ライブモデリング 全体モデリング コアモデリング フィードバック モデリング 今日話したこと 1. ライブモデリング 2. 全体モデリング 3. コアモデリング 4. フィードバックモデリング 59
- 60. Copyright © 2016特定非営利活動法人 UMLモデリング推進協議会 All rights reserved 問題領域を分割する ①全体を描画 ②領域の分割 ③各領域の詳細化 ④領域間の共通概念の明確化 60
- 62. 62 学びのループを回す
- 65. ライブモデリング 全体モデリング コアモデリング フィードバック モデリング 今日話したこと 1. ライブモデリング 2. 全体モデリング 3. コアモデリング 4. フィードバックモデリング 65 以上！
