Xeon dとlagopusと、pktgen dpdk
3 likes3,453 views
Xeon DマシンでLagopusとPktgen-DPDKを動かして性能を測ってみた話をまとめてみました。(in Japanese)
![Pktgen-DPDKの起動
sudo ./app/app/build/pktgen -cffff -n2 -- -P -
T -m '[1-4:5-8].[0-3:0-3]'
○ -P promiscous mode
○ -T 色つき表示
○ -m [RecvCore:SendCore].[RecvPort:SendPort]
● 白地に黒前提なので背景黒だと見えません
○ しかも終了時に色設定を戻さない……
● ウィンドウを広げないと表示が崩れる(118文字)
DPDKオプション
16コア、2メモリチャネル](https://image.slidesharecdn.com/xeondlagopuspktgen-dpdk-150724031536-lva1-app6892/85/Xeon-d-lagopus-pktgen-dpdk-9-320.jpg)
Xeon dとlagopusと、pktgen dpdk
- 1. Xeon DとLagopus と、Pktgen-DPDK July 24, 2015 Masaru OKI @masaru0714
- 2. 今回やってみたこと Xeon Dマシンを2台使って Xeon D + Lagopusの性能を確認してみる トラフィックジェネレータとして Pktgen-DPDKを使ってみる
- 3. キーワード ● Xeon D ○ 2015年出荷、10G MACを内蔵したSoCのXeon ○ 今回使うのはXeon D-1540 (2.0GHz; 8C16T; TDP45W) ● Lagopus ○ オープンソースのOpenFlowソフトウェアスイッチ ● Pktgen-DPDK ○ DPDKを用いたオープンソースのトラフィックジェネレータ ○ Linux kernelのpktgenっぽいものだが直接関係はない
- 4. 接続構成 Xeon Dマシン(1) X520-DA2 p1p1 p1p2 Xeon D- 1540 i350-AT2 eth0 eth1 em1 em2 Xeon Dマシン(2) X520-DA2p1p1 p1p2 Xeon D- 1540 i350-AT2 eth0 eth1 em1 em2 制御 ネットワーク 10GBaseT 10G SFP+ Direct attach cable Lagopus Pktgen- DPDK
- 5. ハードウェア ● SUPERMICRO X10SDV-TLN4F ○ Mini-ITX form factor ○ Xeon D-1540, 10GBaseT * 2, GbE * 2, IPMI ● 8GB ECC DIMM * 4 (32GB) ● 120GB 2.5inch SATA SSD ● X520-DA2 Converged Network Adapter ○ 10GbE * 2 (SFP+) ● 400W Power Supply (SFX)
- 6. Xeon Dマシン近影
- 7. ソフトウェア ● OS: Ubuntu 14.04.2 LTS Server amd64 ● Hugepage: 1GB/pageを4ページ確保 ● ixgbe-4.0.3 (Xeon Dの10GBaseTに対応) ○ DPDKではPMDを使うので不要といえば不要 ● DPDK: git先頭(2.1.0-rc1相当) ○ gcc4なのでCONFIG_RTE_IXGBE_INC_VECTOR=n ● Ryu ○ pip install ryu
- 8. Pktgen-DPDKのソース取得とビルド git clone git://dpdk.org/apps/pktgen-dpdk export RTE_SDK=$HOME/src/dpdk export RTE_TARGET=build cd pktgen-dpdk; make
- 9. Pktgen-DPDKの起動 sudo ./app/app/build/pktgen -cffff -n2 -- -P - T -m '[1-4:5-8].[0-3:0-3]' ○ -P promiscous mode ○ -T 色つき表示 ○ -m [RecvCore:SendCore].[RecvPort:SendPort] ● 白地に黒前提なので背景黒だと見えません ○ しかも終了時に色設定を戻さない…… ● ウィンドウを広げないと表示が崩れる(118文字) DPDKオプション 16コア、2メモリチャネル
- 11. Pktgen-DPDK使い方 Pktgen> start 3 ポート3からパケット送信開始 Pktgen> stop 3 ポート3の送信停止 Pktgen> clear all 全ポートのカウンタ初期化 Pktgen> cls 画面が乱れたときに再描画 Pktgen> start all 全ポート一斉送信開始 Pktgen> stop all 全ポート停止
- 13. Lagopusの使用準備 ● Lagopusコンパイルとインストール ./configure --with-dpdk-dir=$HOME/src/dpdk make OPT_CFLAGS=-O3 -j 8; sudo make install ● 新lookupの使用はconfigureで選択 --enable-mbtree をつけて再コンパイル lagopus起動時に--no-cacheをつけると新lookupが動く

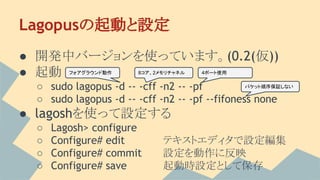

- 14. Lagopusの起動と設定 ● 開発中バージョンを使っています。(0.2(仮)) ● 起動 ○ sudo lagopus -d -- -cff -n2 -- -pf ○ sudo lagopus -d -- -cff -n2 -- -pf --fifoness none ● lagoshを使って設定する ○ Lagosh> configure ○ Configure# edit テキストエディタで設定編集 ○ Configure# commit 設定を動作に反映 ○ Configure# save 起動時設定として保存 フォアグラウンド動作 8コア、2メモリチャネル 4ポート使用 パケット順序保証しない
- 15. Lagopus設定内容 ● コンフィグ全体の説明は大きいので省きます ● 設定のポイント ○ Agent関連: channel, controllerを設定 ○ Dataplane関連: interface, port, bridgeを設定 ○ ひとつのブリッジに4ポートを割り当てる ○ コントローラIPアドレスは127.0.0.1 （自ホスト）
- 16. Lagopus設定: channel, controller channel { channel01 { dst-addr 127.0.0.1; } } controller { controller01 { channel channel01; } } channelと関連付け。 roleなどの指定もできます。 自ホストで動くRyuとつなぐので ループバックアドレスを指定。
- 17. Lagopus設定: interface interface { interface01 { type ethernet-dpdk-phy; port-number 2; } interface02 { type ethernet-dpdk-phy; port-number 3; } interface03 { type ethernet-dpdk-phy; port-number 0; } interface04 { type ethernet-dpdk-phy; port-number 1; } } port-numberはDPDKのportid。 SFP+を先に使いたくて2, 3を先に 割り当てています。 ethernet-rawsockでraw socket使用。 そのときはdevice eth2;などと書きます。
- 18. Lagopus設定: port port { port01 { interface interface01; } port02 { interface interface02; } port03 { interface interface03; } port04 { interface interface04; } } interfaceと関連付け。 将来tunnel対応などの拡張によって パラメータが増える予定。
- 19. Lagopus設定: bridge bridge { bridge01 { dpid 1; controller controller01; port port01 1; port port02 2; port port03 3; port port04 4; fail-mode secure; } } controllerとの関連付け。 datapath idを普通に数値で記述。 portとOpenFlowポート番号を関連付け。
- 21. 測定の概要 Xeon Dマシン(1) Lagopus SFP+ SFP+ Ryu RJ45 RJ45 em1 em2 Xeon Dマシン(2) Pktgen-DPDK SFP+ SFP+ RJ45 RJ45 em1 em2 10GBaseT 10G SFP+ Direct attach cable in_port指定で他方 にoutpputするフ ローエントリを4つ。 SFP+間転送と 10BaseT間。
- 22. 測定項目 ● Lagopusの動作設定 ○ flowcache有効/無効/新lookup(試験実装) ○ パケットオーダー保証の有無 ● Pktgen-DPDK負荷 ○ ショートパケット ○ 送信パターン ■ 全ポート送信(4flow) ■ Port1送信→Port0受信(10GBaseT; 1flow) ■ Port3送信→Port2受信(SFP+; 1flow)

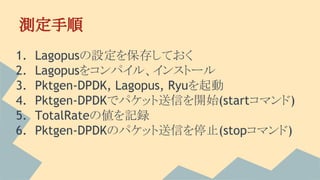

- 23. 測定手順 1. Lagopusの設定を保存しておく 2. Lagopusをコンパイル、インストール 3. Pktgen-DPDK, Lagopus, Ryuを起動 4. Pktgen-DPDKでパケット送信を開始(startコマンド) 5. TotalRateの値を記録 6. Pktgen-DPDKのパケット送信を停止(stopコマンド)
- 24. 測定結果(fps) パケットオーダー Lagopus lookup 1flow 10GBaseT 1flow SFP+ 4flow 保証 cacheあり 2,585,453 6,778,297 9,698,277 no-cache 1,746,086 6,083,367 7,171,101 新lookup 1,941,983 6,391,310 8,507,494 保証しない cacheあり 6,396,016 9,401,647 12,108,205 no-cache 6,393,839 9,411,175 10,976,656 新lookup 6,394,800 9,411,294 10,998,775
- 26. 1flow 10GBaseT
- 27. 1flow SFP+
- 28. 解説 ● 4エントリだとlookup方式での速度差は比較的少ない ● 速度はcacheあり > 新lookup > no-cache ○ 数千、数万エントリ投入時の速度は要確認 ● パケットオーダー保証だと特定コアに処理が集中 ○ 並べ替えない方式のため同じflowは同じコアで処理 ○ HTTのコアは使わない設定で動かしている ● なぜかSFP+のほうが性能が出ている（理由は未調査） ● 番外:pktgen-dpdkで送信停止・再開を繰り返すとよく落ちる
- 29. 今後とまとめ ● Lagopus + Xeon Dでwire rate出したい ○ perfやIntel PCMなどでボトルネックを調査 ○ lookupの高速化も引き続き取り組みます ● vector txをenableにして測定したい ○ gcc4だと逆に速度が低下する。gcc5? icc? ● 個人レベルでXeonや10Gが扱える時代に ○ しかしスイッチはまだまだ高いです ● Lagopus新バージョン、もう少しお待ちください
