Este documento resume una propuesta para instalar un sistema de energía solar para calentar agua en las casas de una hacienda agrícola. Actualmente el proyecto se encuentra en la etapa de definición, evaluando las casas más adecuadas y los costos de la instalación. Se ha instalado un sistema piloto que funciona de manera autónoma calentando el agua solo cuando hay radiación solar. Los cálculos preliminares muestran que el proyecto podría ahorrar alrededor de $285,000 en 10 años y sería rentable a
Acs canteras
- 1. Opción de uso Energía Solar Proyecto a evaluar “Generación de ACS a partir de ERNC, instalación y suministro” Juan Díaz Brito Supervisor Mantenimiento Agrícola Hacienda Canteras
- 2. Información general del proyecto • Proveer de energía limpia a casas habitaciones de la empresa. • Uso de energía ERNC, con objeto de disminuir el costo final. • Se evaluará actual instalación.
- 3. Estado actual • Actualmente se esta efectuando la etapa de definición del proyecto Se han definido las etapas de: o Evaluación en la adquisición de equipos que satisfagan los requerimientos mas adelante detallados. o Evaluación de casas más apropiadas para instalación de este tipo de energía. o Evaluación de instalación, caso practico o Evaluación de oferta de mercado • Tiempo del Proyecto o Actualmente el proyecto solo se encuentra en etapa de diseño, damos mas adelante una proyección que considere todas las etapas
- 4. Propuesta del Proyecto “Generación de ACS a partir de ERNC, instalación y suministro”
- 5. Tareas del Proyecto, Hitos - Evaluación casas más apropiadas Evaluar que casas representaran el mayor ahorro, al instalar los equipos. - Evaluación económica actualizada Evaluar los actuales valores de instalación - Resolución de ejecución De acuerdo a lo considerado y evaluado por la dirección, presentar memoria de calculo y planimetría final del proyecto - Ejecución Compra de equipos. Ejecución por contratistas.

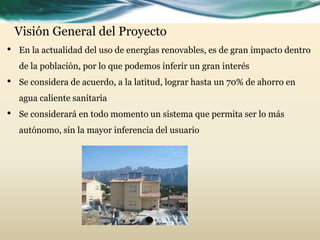

- 6. Visión General del Proyecto • En la actualidad del uso de energías renovables, es de gran impacto dentro de la población, por lo que podemos inferir un gran interés • Se considera de acuerdo, a la latitud, lograr hasta un 70% de ahorro en agua caliente sanitaria • Se considerará en todo momento un sistema que permita ser lo más autónomo, sin la mayor inferencia del usuario
- 7. Caso practico actual y definición del proyecto Actualmente se encuentra instalo un sistema de ACS por energía solar en la casa asignada al suscrito. Es un sistema presurizado, es decir en ningún momento hay disminución de la presión de entrega de los grifos. Es un sistema autónomo, ya que al detectar una mayor temperatura en el estanque superior, permite el funcionamiento de la bomba de recirculación. Siempre es necesario contar con sistema auxiliar, para días muy nublados.
- 8. ¡Que es esto? Es la pregunta que trataré de responder Ingresamos agua fría en un gran acumulador y llenamos todo el sistema. En el colector, por medio de la radiación aumenta la temperatura. Al tener una diferencia de 8 grados con respecto al estanque principal, se produce la circulación por efecto de la bomba. Con esto logramos calentar el agua solo cuando hay radiación solar. Debemos contar con un sistema auxiliar de calentamiento del agua, que puede ser como nuestro caso, los calentadores de agua actualmente instalados.
- 9. Evaluación de rendimiento Enero Febrero Marzo Abril Mayo Junio Julio Agosto Septiembre Octubre Noviembre Diciembre Consumo base 4 personas (Lts) 160 160 160 160 160 160 160 160 160 160 160 160 Energía requerida 300 300 300 300 300 300 300 300 300 300 300 300 3600 Costo Actual (KW=$150) $ 45.000 $ 45.000 $ 45.000 $ 45.000 $ 45.000 $ 45.000 $ 45.000 $ 45.000 $ 45.000 $ 45.000 $ 45.000 $ 45.000 $ 540.000 Porcentaje de ahorro estimado 70% 65% 50% 40% 30% 30% 30% 45% 65% 70% 70% 70% Costo con sistema solar $ 13.500 $ 15.750 $ 22.500 $ 27.000 $ 31.500 $ 31.500 $ 31.500 $ 24.750 $ 15.750 $ 13.500 $ 13.500 $ 13.500 $ 254.250 Ahorro mensual $ 31.500 $ 29.250 $ 22.500 $ 18.000 $ 13.500 $ 13.500 $ 13.500 $ 20.250 $ 29.250 $ 31.500 $ 31.500 $ 31.500 $ 285.750
- 10. Cuanto podemos ahorrar en un caso de consumo estándar de 300 KW Diagrama de ahorro a 10 años Costos Ahorro Costo de Equipos $ 700.000 Año 1 -$ 950.000 $ 285.750 -$ 664.250 Costo Fiting $ 100.000 Año 2 $ 285.750 $ 285.750 Costo Instalación $ 150.000 Año 3 $ 285.750 $ 285.750 Monto Total $ 950.000 Año 4 $ 285.750 $ 285.750 Año 5 -$ 50.000 $ 285.750 $ 235.750 Mantención año 5 $ 50.000 Año 6 $ 285.750 $ 285.750 Mantención año 10 $ 150.000 Año 7 $ 285.750 $ 285.750 Año 8 $ 285.750 $ 285.750 Año 9 $ 285.750 $ 285.750 Año 10 -$ 150.000 $ 285.750 $ 135.750 $ 1.707.500
- 11. Conclusiones • De acuerdo a lo estimado y visto en el mercado, se aprecia que el proyecto es rentable, en la medida que podamos efectuar las instalaciones en las casas con mayor consumo. • Los calculo se han efectuado considerando una vida útil de 10 años, en la practica podemos extender esto hasta 20 años. • Se ha podido comprobar prácticamente que el sistema es muy amigable al usuario, la mantención es mínima y el nivel de inversión es relativamente bajo, con un ahorro importante. • Podemos dar una mayor publicidad en el uso de ERNC
