ARQUITECTURA RISC / CISC
DIFERENCIAS

Alex Via Paz | Arquitectura del computador | 22 de noviembre de 2013

H

oy en día, los programas cada vez más grandes y
complejos demandan mayor velocidad en el
procesamiento de información, lo que implica la
búsqueda de microprocesadores más rápidos y
eficientes.
Los avances y progresos en la tecnología de
semiconductores, han reducido las diferencias en las
velocidades de procesamiento de los microprocesadores
con las velocidades de las memorias, lo que ha
repercutido en nuevas tecnologías en el desarrollo de
microprocesadores. Hay quienes consideran que en
breve los microprocesadores RISC (reduced instruction
set computer) sustituirán a los CISC (complex
instruction set computer), pero existe el hecho que los
microprocesadores CISC tienen un mercado de
software muy difundido, aunque tampoco tendrán ya
que establecer nuevas familias en comparación con el
desarrollo de nuevos proyectos con tecnología RISC.
La arquitectura RISC plantea en su filosofía de diseño
una relación muy estrecha entre los compiladores y la
misma arquitectura como se verá más adelante.

PÁGINA 1

INTRODUCCION
Veamos primero cual es el significado de los términos
CISC y RISC:
 CISC
(complex
Computadoras con
complejo.
 RISC
(reduced
Computadoras con
reducido.

instruction
set
computer)
un conjunto de instrucciones
instruction
set
computer)
un conjunto de instrucciones

Los atributos complejo y reducido describen las
diferencias entre los dos modelos de arquitectura para
microprocesadores solo de forma superficial. Se requiere
de muchas otras características esenciales para definir
los RISC y los CISC típicos. Aún más, existen diversos
procesadores que no se pueden asignar con facilidad a
ninguna categoría determinada.
Así, los términos complejo y reducido, expresan muy
bien una importante característica definitiva, siempre
que no se tomen solo como referencia las instrucciones,
sino que se considere también la complejidad del
hardware del procesador.
Con tecnologías de semiconductores comparables e
igual frecuencia de reloj, un procesador RISC típico tiene
una capacidad de procesamiento de dos a cuatro veces
mayor que la de un CISC, pero su estructura de
hardware es tan simple, que se puede realizar en una
PÁGINA 2

fracción de la superficie ocupada por el circuito
integrado de un procesador CISC.
Esto hace suponer que RISC reemplazará al CISC, pero
la respuesta a esta cuestión no es tan simple ya que:
Para aplicar una determinada arquitectura de
microprocesador son decisivas las condiciones de
realización técnica y sobre todo la rentabilidad,
incluyendo los costos de software.
Existían y existen razones de compatibilidad para
desarrollar y utilizar procesadores de estructura
compleja así como un extenso conjunto de
instrucciones.
La meta principal es incrementar el rendimiento del
procesador, ya sea optimizando alguno existente o se
desee crear uno nuevo. Para esto se deben considerar
tres áreas principales a cubrir en el diseño del
procesador y estas son:
 La arquitectura.
 La tecnología de proceso.
 El encapsulado.
La tecnología de proceso, se refiere a los materiales y
técnicas utilizadas en la fabricación del circuito
integrado, el encapsulado se refiere a cómo se integra un
procesador con lo que lo rodea en un sistema funcional,
que de alguna manera determina la velocidad total del
sistema.
PÁGINA 3

Aunque la tecnología de proceso y de encapsulado son
vitales en la elaboración de procesadores más rápidos,
es la arquitectura del procesador lo que hace la
diferencia entre el rendimiento de una CPU (Control
Process Unit) y otra. Y es en la evaluación de las
arquitecturas RISC y CISC donde centraremos nuestra
atención.
Dependiendo de cómo el procesador almacena los
operandos de las instrucciones de la CPU, existen tres
tipos de juegos de instrucciones:
 Juego de instrucciones para arquitecturas basadas
en pilas.
en acumulador.
en registros.
Las arquitecturas RISC y CISC son ejemplos de CPU con
un conjunto de instrucciones para arquitecturas
basadas en registros.

PÁGINA 4

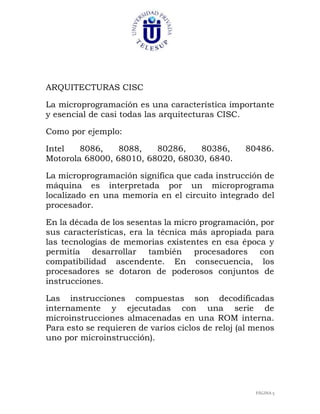

ARQUITECTURAS CISC
La microprogramación es una característica importante
y esencial de casi todas las arquitecturas CISC.
Como por ejemplo:
Intel
8086,
8088,
80286,
80386,
Motorola 68000, 68010, 68020, 68030, 6840.

80486.

La microprogramación significa que cada instrucción de
máquina es interpretada por un microprograma
localizado en una memoria en el circuito integrado del
procesador.
En la década de los sesentas la micro programación, por
sus características, era la técnica más apropiada para
las tecnologías de memorias existentes en esa época y
permitía desarrollar también procesadores con
compatibilidad ascendente. En consecuencia, los
procesadores se dotaron de poderosos conjuntos de
instrucciones.
Las instrucciones compuestas son decodificadas
internamente y ejecutadas con una serie de
microinstrucciones almacenadas en una ROM interna.
Para esto se requieren de varios ciclos de reloj (al menos
uno por microinstrucción).

PÁGINA 5

ARQUITECTURAS RISC
Buscando aumentar la velocidad del procesamiento se
descubrió en base a experimentos que, con una
determinada arquitectura de base, la ejecución de
programas
compilados
directamente
con
microinstrucciones y residentes en memoria externa al
circuito integrado resultaban ser más eficientes, gracias
a que el tiempo de acceso de las memorias se fue
decrementando conforme se mejoraba su tecnología de
encapsulado.
Debido a que se tiene un conjunto de instrucciones
simplificado, éstas se pueden implantar por hardware
directamente en la CPU, lo cual elimina el micro código
y la necesidad de decodificar instrucciones complejas.
En investigaciones hechas a mediados de la década de
los setentas, con respecto a la frecuencia de utilización
de una instrucción en un CISC y al tiempo para su
ejecución, se observó lo siguiente:
- Alrededor del 20% de las instrucciones ocupa el 80%
del tiempo total de ejecución de un programa.
- Existen secuencias de instrucciones simples que
obtienen el mismo resultado que secuencias complejas
predeterminadas, pero requieren tiempos de ejecución
más cortos.
Las características esenciales de una arquitectura RISC
pueden resumirse como sigue:
PÁGINA 6

Estos microprocesadores siguen tomando como base el
esquema moderno de Von Neumann.
Las instrucciones, aunque con otras características,
siguen divididas en tres grupos:
a)Transferencia.
b)Operaciones.
c) Control de flujo.
Reducción del conjunto de instrucciones a instrucciones
básicas simples, con la que pueden implantarse todas
las operaciones complejas.
Arquitectura del tipo load-store (carga y almacena). Las
únicas instrucciones que tienen acceso a la memoria son
'load' y 'store'; registró a registro, con un menor número
de acceso a memoria.
Casi todas las instrucciones pueden ejecutarse dentro
de un ciclo de reloj. Con un control implantado por
hardware (con un diseño del tipo load-store), casi todas
las instrucciones se pueden ejecutar cada ciclo de reloj,
base importante para la reorganización de la ejecución
de instrucciones por medio de un compilador.
Pipeline (ejecución simultánea de varias instrucciones).
Posibilidad de reducir el número de ciclos de máquina
necesarios para la ejecución de la instrucción, ya que
esta técnica permite que una instrucción puede empezar
a ejecutarse antes de que haya terminado la anterior.
PÁGINA 7

El hecho de que la estructura simple de un procesador
RISC conduzca a una notable reducción de la superficie
del circuito integrado, se aprovecha con frecuencia para
ubicar en el mismo, funciones adicionales:
 Unidad para el procesamiento aritmético de punto
flotante.
 Unidad de administración de memoria.
 Funciones de control de memoria cache.
 Implantación de un conjunto de registros múltiples.
La relativa sencillez de la arquitectura de los
procesadores RISC conduce a ciclos de diseño más
cortos cuando se desarrollan nuevas versiones, lo que
posibilita siempre la aplicación de las más recientes
tecnologías de semiconductores. Por ello, los
procesadores RISC no solo tienden a ofrecer una
capacidad de procesamiento del sistema de 2 a 4 veces
mayor, sino que los saltos de capacidad que se producen
de generación en generación son mucho mayores que en
los CISC.
Por otra parte, es necesario considerar también que:
La disponibilidad de memorias grandes, baratas y con
tiempos de acceso menores de 60 ns en tecnologías
CMOS.

PÁGINA 8

Módulos SRAM (Memoria de acceso aleatorio estática)
para memorias cache con tiempos de acceso menores a
los 15 ns.
Tecnologías de encapsulado que permiten realizar más
de 120 terminales.
Esto ha hecho cambiar, en la segunda mitad de la
década de los ochentas, esencialmente las condiciones
técnicas para arquitecturas RISC.
La siguiente tabla esquematiza algunas de las
principales características de las arquitecturas RISC Y
CISC.

PRINCIPIOS DE DISEÑO DE
LAS MAQUINAS RISC

R

esulta un tanto ingenuo querer abarcar
completamente los principios de diseño de las
máquinas RISC, sin embargo, se intentará
presentar de una manera general la filosofía básica de
diseño de estas máquinas, teniendo en cuenta que dicha
filosofía puede presentar variantes. Es muy importante
conocer estos principios básicos, pues de éstos se
desprenden algunas características importantes de los
sistemas basados en microprocesadores RISC.
PÁGINA 9

En el diseño de una máquina RISC se tienen cinco
pasos:

1. Analizar las aplicaciones para encontrar las
operaciones clave.
2. Diseñar un bus de datos que sea óptimo para las
operaciones clave.
3. Diseñar instrucciones que realicen las operaciones
clave utilizando el bus de datos.
4. Agregar nuevas instrucciones sólo si no hacen más
lenta a la máquina.
5. Repetir este proceso para otros recursos.

El primer punto se refiere a que el diseñador deberá
encontrar qué es lo que hacen en realidad los programas
que se pretenden ejecutar. Ya sea que los programas a
ejecutar sean del tipo algorítmicos tradicionales, o estén
dirigidos a robótica o al diseño asistido por
computadora.
La parte medular de cualquier sistema es la que contiene
los registros, el ALU y los 'buses' que los conectan. Se
debe optimar este circuito para el lenguaje o aplicación
en cuestión. El tiempo requerido, (denominado tiempo
del ciclo del bus de datos) para extraer los operandos de
sus registros, mover los datos a través del ALU y
PÁGINA 10

almacenar el resultado de nuevo en un registro, deberá
hacerse en el tiempo más corto posible.
El siguiente punto a cubrir es diseñar instrucciones de
máquina que hagan un buen uso del bus de datos. Por
lo general se necesitan solo unas cuantas instrucciones
y modos de direccionamiento; sólo se deben colocar
instrucciones adicionales si serán usadas con
frecuencia y no reducen el desempeño de las más
importantes.
Siempre que aparezca una nueva y atractiva
característica, deberá analizarse y ver la forma en que se
afecta al ciclo de bus. Si se incrementa el tiempo del
ciclo, probablemente no vale la pena tenerla.
Por último, el proceso anterior debe repetirse para otros
recursos dentro del sistema, tales como memoria cache,
administración de memoria, coprocesadores de punto
flotante, etcétera.
Una vez planteadas las características principales de la
arquitectura RISC así como la filosofía de su diseño,
podríamos extender el análisis y estudio de cada una de
las características importantes de las arquitecturas
RISC y las implicaciones que estas tienen.

PÁGINA 11

PAPEL DE LOS
COMPILADORES EN UN
SISTEMA RISC
El compilador juega un papel clave para un sistema
RISC equilibrado.
Todas las operaciones complejas se trasladan al
microprocesador por medio de conexiones fijas en el
circuito integrado para agilizar las instrucciones básicas
más importantes. De esta manera, el compilador asume
la función de un mediador inteligente entre el programa
de aplicación y el microprocesador. Es decir, se hace un
gran esfuerzo para mantener al hardware tan simple
como sea posible, aún a costa de hacer al compilador
considerablemente más complicado. Esta estrategia se
encuentra en clara contra posición con las máquinas
CISC que tienen modos de direccionamiento muy
complicados. En la práctica, la existencia en algunos
modos de direccionamiento complicados en los
microprocesadores CISC, hacen que tanto el compilador
como la microprograma sean muy complicados.
No obstante, las máquinas CISC no tienen
características
complicadas
como
carga,
almacenamiento y salto que consumen mucho tiempo,
las cuales en efecto aumentan la complejidad del
compilador.
Para suministrar datos al microprocesador de tal forma
que siempre esté trabajando en forma eficiente, se
PÁGINA 12

aplican diferentes técnicas de optimización en distintos
niveles jerárquicos del software.
Los diseñadores de RISC en la empresa MIP y en Hewlett
Packard trabajan según la regla siguiente:
Una instrucción ingresa en forma fija en el circuito
integrado del procesador (es decir, se alambra
físicamente en el procesador) si se ha demostrado que la
capacidad total del sistema se incrementa en por lo
menos un 1%.
En cambio, los procesadores CISC, han sido
desarrollados por equipos especializados de las
empresas productoras de semiconductores y con
frecuencia el desarrollo de compiladores se sigue por
separado. Por consiguiente, los diseñadores de los
compiladores se encuentran con una interfaz hacia el
procesador ya definido y no pueden influir sobre la
distribución óptima de las funciones entre el procesador
y compilador.
Las empresas de software que desarrollan compiladores
y programas de aplicación, tienden por razones de
rentabilidad, a utilizar diferentes procesadores como
usuarios de su software en lugar de realizar una
optimización completa, y aprovechar así las respectivas
características de cada uno. Lo cual también genera
otros factores negativos de eficiencia. Esta limitación de
las posibilidades de optimización del sistema, que viene
dada a menudo por una obligada compatibilidad, se
superó con los modernos desarrollos RISC.
PÁGINA 13

CAPACIDAD DE
PROCESAMIENTO DE LOS
SISTEMAS DESDE EL PUNTO
DE VISTA DEL USUARIO
Aparte de la base conceptual para el desarrollo de un
sistema de computación de alta calidad, se requieren
técnicas especiales para optimizar cada uno de los
factores que determinan la capacidad de procesamiento,
la cual, solo puede definirse con el programa de
aplicación.
La información suministrada por un fabricante, sobre la
velocidad en mips (millones de Instrucciones por
segundo) que una arquitectura es capaz de realizar,
carece de relevancia hasta que el usuario sepa cuantas
instrucciones genera el respectivo compilador, al
traducir su programa de aplicación y cuánto tiempo
tarda la ejecución de estas instrucciones, y solo el
análisis de diferentes pruebas y comparaciones de
rendimiento ("benchmarks) da una idea aproximada,
que el usuario puede aplicar para delimitar las
arquitecturas adecuadas.
Dos diferentes puntos de vista acerca de capacidad de
procesamiento del sistema.
Sistema reprogramable. Un usuario que necesite
desarrollar un sistema reprogramable, no está
PÁGINA 14

interesado en
procesamiento.

obtener

una

alta

capacidad

de

Sistema incluido o dedicado. En estos sistemas el
principal objetivo es procesar en forma repetitiva una
serie de aplicaciones o funciones determinadas, y es de
suma importancia la mayor cantidad posible de pruebas
y comparaciones de rendimiento ("benchmarks”)
diferentes.
Así, estas pruebas y comparaciones sirven para
determinar la capacidad de procesamiento de los
sistemas, pero solo el análisis de varios resultados de
diferentes programas da una idea aproximada de la
capacidad de procesamiento real.

APLICACIONES DE LOS PROCESADORES RISC
Las arquitecturas CISC utilizadas desde hace 15 años
han permitido desarrollar un gran número de productos
de software. Ello representa una considerable inversión
y asegura a estas familias de procesadores un mercado
creciente. Sin embargo, simultáneamente aumentan las
aplicaciones en las cuales la capacidad de
procesamiento que se pueda obtener del sistema es más
importante que la compatibilidad con el hardware y el
software anteriores, lo cual no solo es válido en los
subsistemas de alta capacidad en el campo de los
sistemas llamados "embedded", en los que siempre
PÁGINA 15

dominaron las soluciones especiales de alta capacidad
de procesamiento sino también para las estaciones de
trabajo ("workstations"). Esta clase de equipos se han
introducido poco a poco en oficinas, en la medicina y en
bancos, debido a los cada vez más voluminosos y
complejos paquetes de software que con sus crecientes
requerimientos de reproducción visual, que antes se
encontraban solo en el campo técnico de la investigación
y desarrollo.
En este tipo de equipos, el software de aplicación, se
ejecuta bajo el sistema operativo UNIX, el cual es escrito
en lenguaje C, por lo que las arquitecturas RISC actuales
están adaptadas y optimizadas para este lenguaje de alto
nivel. Por ello, todos los productores de estaciones de
trabajo de renombre, han pasado en pocos años, de los
procesadores CISC a los RISC, lo cual se refleja en el
fuerte incremento anual del número de procesadores
RISC, (los procesadores RISC de 32 bits han visto crecer
su mercado hasta en un 150% anual). En pocos años, el
RISC conquistará de 25 al 30% del mercado de los 32
bits, pese al aparentemente abrumador volumen de
software basado en procesadores con el estándar CISC
que se ha comercializado en todo el mundo.
La arquitectura MIPS-RISC ha encontrado, en el sector
de estaciones de trabajo, la mayor aceptación. Los
procesadores MIPS son fabricados y comercializados por
cinco empresas productoras de semiconductores, entre
las que figuran NEC y Siemens. Los procesadores de los
cinco proveedores son compatibles en cuanto a las
terminales, las funciones y los bits.
PÁGINA 16

CONCLUSIONES
Cada usuario debe decidirse a favor o en contra de
determinada arquitectura de procesador en función de
la aplicación concreta que quiera realizar. Esto vale
tanto para la decisión por una determinada arquitectura
CISC o RISC, como para determinar si RISC puede
emplearse en forma rentable para una aplicación
concreta.
Nunca será decisiva únicamente la capacidad de
procesamiento del microprocesador, y sí la capacidad
real que puede alcanzar el sistema en su conjunto.
Los costos, por su parte, también serán evaluados.
Supongamos por ejemplo, que el precio de un
procesador sea de $500.00 USD, éste será secundario
para un usuario que diseña una estación de trabajo para
venderla después a un precio de $100 000.00 USD. Su
decisión
se
orientará
exclusivamente
por
la
potencialidad de este procesador.
RISC ofrece soluciones atractivas donde se requiere una
elevada capacidad de procesamiento y se presente una
orientación hacia los lenguajes de alto nivel.
En el campo industrial existe un gran número de
aplicaciones que ni siquiera agotan las posibilidades de
los controladores CISC de 8 bits actuales.

PÁGINA 17

Si bien el campo de aplicaciones de las arquitecturas
RISC de alta capacidad crece con fuerza, esto no
equivale al fin de otras arquitecturas de procesadores y
controladores acreditadas que también seguirán
perfeccionándose, lo que si resulta dudoso es la creación
de familias CISC completamente nuevas.
Adoptando técnicas típicas de los procesadores RISC en
las nuevas versiones de procesadores CISC, se intenta
encontrar nuevas rutas para el incremento de la
capacidad de las familias CISC ya establecidas.
Entre tanto, los procesadores RISC han conquistado el
sector de las estaciones de trabajo, dominado antes por
los procesadores Motorola 68 000, y es muy probable
que acosen la arquitectura Intel en el sector superior de
las PC's.
Las decisiones en el mercado las toman los usuarios, y
aquí, el software o la aplicación concreta juegan un
papel mucho más importante que las diferencias entre
las estructuras que son inapreciables para el usuario
final.

PÁGINA 18

Arquitectura risc cisc

Más contenido relacionado

La actualidad más candente (19)

Similar a Arquitectura risc cisc (20)

Arquitectura risc cisc
