El documento describe el proceso constructivo de un edificio multifamiliar de 6 plantas con estructura de acero tubular y cerramiento de ladrillo tolete. Se detalla la excavación, cimentación con pilotes de concreto, construcción de muros pantalla y entrepisos de acero, así como el montaje secuencial de la estructura metálica piso a piso y el cerramiento exterior con ladrillo.
CONSTRUCCION Y ESTIMACION - INTEGRADOR 2
- 1. EDIFICIO MULTIFAMILIAR DE 6 PLANTAS SISTEMA DE ELEMENTOS DE CERÁMICA DE PEQUEÑO FORMATO ESTRUCTURA DE PÓRTICOS DE ACERO TUBULAR. CONSTRUCCIÓN Y ESTIMACIÓN 2015-2 FIGUEREDO ESTEFANIA GÓMEZ RUBÉN GONZALEZ MARCELA NAVAS LAURA RODRÍGUEZ SANTIAGO
- 2. Estructura metálica: En primer lugar para determinar las dimensiones de las los perfiles tubulares fue necesario calcular y predimensionar columnas y vigas del edificio, los datos arrojados sugerían: ESTRUCTURA DE PÓRTICOS DE ACERO TUBULAR. Fuente: http://www.tuboscolmena.com/web/fichas/ESTRUCTURAL_CERRADO.pdf COLUMNAS VIGAS UNIONES Columnas de perfiles tubulares ASTM A- 500 Grado C. de 30* 30 cm. Vigas de perfiles tubulares de 400*350 mm Uniones mecánica a partir de pernos, ángulos, y bases metálicas que ayudaran a rigidizar y unir la estructura
- 3. SISTEMA DE ELEMENTOS DE CERÁMICA DE PEQUEÑO FORMATO Cerramiento: Al ser elementos cerámicos de pequeño formato optamos para las fachadas por ladrillo tolete (6*12*24 cm). Al disponer estos como cerramiento se optó por hacer muros dobles, con el fin de brindar mejores condiciones de habitabilidad al edificio. Su aparejo es trabado por su soga. Fuente: http://www.ladrillerasantander.com/ladrillo.html
- 4. UNIÓN ESTRUCTURA DE ACERO TUBULAR Y MAMPOSTERÍA Construir con materiales diferentes implica generar dilataciones entre ellos, por tal motivo las juntas entre el cerramiento y la estructura metálica necesitaban resolverse por medio de un elemento que supliera esta diferencia de material. - Se optó por perfiles metálicos en forma de “C” de 254* 67 mm , conformando como tal el espesor del muro doble. - El anclaje de Pórtico Tubular y perfil en C se realizó mediante soldadura estructural, ya que mecánicamente es imposible de fijar. - Los perfiles funcionarían como confinamiento del muro de mampostería, bordeando toda la estructura de la fachada
- 5. FIJACIÓN ESTRUCTURA DE ACERO Y PISOS Para resolver cómo se anclaba las columnas metálicas se optó por fijar la columna a una base metálica, la cual se anclará al piso a partir de pernos de expansión. BASE METÁLICA PERNOS DE EXPANSIÓN COLUMNA TUBULAR PLACA
- 6. PROTECCIÓN FACHADA - ESTRUCTURA DE ACERO Al tener una estructura metálica a la vista se pueden generar daños por su exposición ante el medio ambiente,es así que para evitar que se corroa, se buscó una protección que involucrara a la estructura de acero y a la mampostería. En primer lugar se optó por pañete, sin embargo, este no es cohesivo con la estructura metálica, es por esto que se protegió la estructura con paneles a manera de fachada flotante que se anclan a los pórticos tubulares.
- 18. EL EDIFICIO SE IMPLANTA EN UN PREDIO MEDIANERO LINDEROS LINDEROS
- 19. SE INICIA CON UN CERRAMIENTO DEL PREDIO PARA PROCEDER A LA CONSTRUCCIÓN
- 21. EL LOTE TIENE UNAS DIMENSIONES DE: 15m (Frente) x 30m (Fondo). SIN EMBARGO, POR SER MEDIANERO SE DEJÓ UN AISLAMIENTO LATERAL DE 45 CM A CADA LADO Y UNO POSTERIOR DE 4.8
- 22. REPLANTEO: SE TRAZAN LOS RESPECTIVOS EJES ESTRUCTURALES EN EL TERRENO
- 23. REPLANTEO DE PILOTES: SE DISPUSO 2 PILOTES POR COLUMNA CON SEPARACIONES ENTRE ELLOS DE 0.9M.
- 24. EXCAVACIÓN DE PILOTES CON HÉLICE CFA
- 25. VERTIDO DEL CONCRETO POR MEDIO DE LA HÉLICE HUECA. (Mientras se retira la hélice, se vierte el concreto).
- 26. Armado y colocación de refuerzos metálicos.
- 27. EXCAVACIÓN DEL LOTE DEJANDO UNA BERMA DE 1m EN LA CORONA Y TALUDES A 45°
- 30. REPLANTEO DE MUROS PANTALLA
- 31. EXCAVACIÓN DE PRIMERA SERIE DE MUROS PANTALLA CON ALMEJA
- 32. ARMADO Y COLOCACIÓN DE REFUERZO METÁLICO DE MUROS PANTALLA
- 33. VERTIDO Y VIBRADO DEL CONCRETO DE MUROS PANTALLA

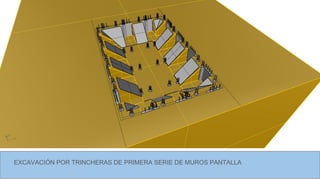

- 34. EXCAVACIÓN POR TRINCHERAS DE PRIMERA SERIE DE MUROS PANTALLA
- 35. EXCAVACIÓN DE SEGUNDA SERIE DE MUROS PANTALLA CON ALMEJA
- 36. ARMADO Y COLOCACIÓN DE REFUERZOS METÁLICOS DE MUROS PANTALLA
- 37. VERTIDO Y VIBRADO DE CONCRETO DE MUROS PANTALLA
- 38. EXCAVACIÓN MEDIANTE TRINCHERAS DE SEGUNDA SERIE DE MUROS PANTALLA
- 39. DESCABEZAMIENTO RESTANTE DE PILOTES
- 40. REPLANTEO DE ESPINA DE PESCADO
- 41. EXCAVACIÓN DE ZANJAS DE ESPINA DE PESCADO. COLOCACIÓN DE FILTROS GRANULARES.
- 42. RELLENO DE ZANJAS DE ESPINA DE PESCADO
- 43. REPLANTEO DE VIGAS DE AMARRE DESCOLGADAS
- 44. EXCAVACIÓN DE VIGAS DE AMARRE DESCOLGADAS
- 45. ARMADO Y COLOCACIÓN DE REFUERZOS METÁLICOS DE VIGAS DE AMARRE DESCOLGADAS
- 46. VERTIDO DE CONCRETO Y COLOCACIÓN DE MALLA ELECTROSOLDADA PARA PLACA DE CIMENTACIÓN (FLOTANTE)
- 47. VERTIDO Y VIBRADO DE CONCRETO DE PLACA DE CIMENTACIÓN (FLOTANTE)
- 48. COLOCACIÓN DE SUBBASE GRANULAR
- 49. COLOCACIÓN Y AMARRE DE MALLA ELECTROSOLDADA PARA PLACA DE CONTRAPISO
- 50. VERTIDO Y VIBRADO DEL CONCRETO DE LA PLACA DE CONTRAPISO
- 51. REPLANTEO DE COLUMNAS DE SÓTANO
- 52. ELABORACIÓN DE RAMPA DEL SÓTANO
- 53. COLOCACIÓN DE COLUMNAS DE ACERO TUBULAR DE SÓTANO
- 54. COLOCACIÓN DE VIGAS DE ACERO TUBULAR DE PRIMER PISO
- 55. COLOCACIÓN DE VIGUETAS DE ACERO TUBULAR DE PRIMER PISO
- 56. COLOCACIÓN DE STEEL DECK Y FUNDIDO DE ENTREPISO
- 57. REPLANTEO DE COLUMNAS DE PRIMER PISO
- 58. COLOCACIÓN DE COLUMNAS DE ACERO TUBULAR DE PRIMER PISO
- 59. COLOCACIÓN DE VIGAS DE ACERO TUBULAR DE SEGUNDO PISO
- 60. COLOCACIÓN DE VIGUETAS DE ACERO TUBULAR DE SEGUNDO PISO
- 61. COLOCACIÓN DE STEEL DECK Y FUNDIDO DE ENTREPISO
- 62. REPLANTEO DE COLUMNAS DE SEGUNDO PISO
- 63. COLOCACIÓN DE COLUMNAS DE ACERO TUBULAR DE SEGUNDO PISO
- 64. COLOCACIÓN DE VIGAS DE ACERO TUBULAR DE TERCER PISO
- 65. COLOCACIÓN DE VIGUETAS DE ACERO TUBULAR DE TERCER PISO
- 66. COLOCACIÓN DE STEEL DECK Y FUNDIDO DE ENTREPISO
- 67. COLOCACIÓN DE COLUMNAS DE ACERO TUBULAR DE TERCER PISO
- 68. COLOCACIÓN DE VIGAS DE ACERO TUBULAR DE CUARTO PISO
- 69. COLOCACIÓN DE VIGUETAS DE ACERO TUBULAR DE CUARTO PISO
- 70. COLOCACIÓN DE STEEL DECK Y FUNDIDO DE ENTREPISO
- 71. COLOCACIÓN DE COLUMNAS DE ACERO TUBULAR DE CUARTO PISO
- 72. COLOCACIÓN DE VIGAS DE ACERO TUBULAR DE QUINTO PISO
- 73. COLOCACIÓN DE VIGUETAS DE ACERO TUBULAR DE QUINTO PISO
- 74. COLOCACIÓN DE STEEL DECK Y FUNDIDO DE ENTREPISO
- 75. COLOCACIÓN DE COLUMNAS DE ACERO TUBULAR DE QUINTO PISO
- 76. COLOCACIÓN DE VIGAS DE ACERO TUBULAR DE SEXTO PISO
- 77. COLOCACIÓN DE VIGUETAS DE ACERO TUBULAR DE SEXTO PISO
- 78. COLOCACIÓN DE STEEL DECK Y FUNDIDO DE ENTREPISO
- 79. COLOCACIÓN DE COLUMNAS DE ACERO TUBULAR DE SEXTO PISO
- 80. COLOCACIÓN DE VIGAS DE ACERO TUBULAR DE ÚLTIMO NIVEL
- 81. COLOCACIÓN DE CERCHAS METÁLICAS EN LA CUBIERTA
- 82. AMARRE Y TENSADO DE CERCHAS POR MEDIO DE CORREAS
- 83. COLOCACIÓN Y AMARRE DE TEJAS
- 84. LEVANTAMIENTO DE MUROS DE MAMPOSTERÍA (TOLETE) COMO CERRAMIENTO EXTERIOR
