1. Introducción:
El mantenimiento predictivo en Líneas y Subestaciones de Transmisión está
basado en la determinación del estado del componente en operación. El
concepto se basa en que los componentes darán un tipo de aviso antes de que
fallen y este mantenimiento trata de percibir los síntomas para después tomar
acciones [1].
Se trata de realizar ensayos no destructivos, como pueden ser medida de
vibraciones, medición de corrientes de fugas, distribución de campo eléctrico,
termografías, medición de puesta a tierra, detección de efecto corona, etc.
El mantenimiento predictivo permite que se tomen decisiones antes de que
ocurra el fallo: cambiar o reparar el equipo en un mantenimiento programado,
detectar cambios anormales en las condiciones del equipo y subsanarlos.

La corona es una descarga luminosa que ocurre entre los dos conductores de
una ‘línea de transmisión, cuando la diferencia de potencial, entre ellos, excede
el voltaje de ruptura del aislante dieléctrico. Generalmente, una vez que ocurre
una corona, se puede destruir el aislamiento de la línea de transmisión.
2.2. Definición de coronaDefinición de corona

La emisión de corona ocurre alrededor de 300-360 nm, pero la radiación solar en
esta región es mucho más fuerte que la corona. En la "región solar a ciegas" (240-
280 nm), la emisión es mucho más débil, pero el fondo solar es insignificante. Un
filtro especial que transmite la luz entre 240 - 280 nm bloquea completamente la
mayor longitud de onda y se combina con un contador de fotón de forma que
responda únicamente a la emisión del espectro corona El sistema óptico transmite la
misma escena para la cámara de luz visible, lo que le permite presentar una imagen
de la fuente de la descarga en el registro perfecto, sin paralaje. [2]
2.1 Análisis del espectro

imagen 1.
Detección de
Corona por roce
entre el anillo
paraefluvio y el
subconductor-
Linea Horqueta
Arenosa
|
VIDEO

2.3 Inspección corona en lineas de transmisión a 400 kV:

2.4 Inspección corona en la cadena de aisladores línea Horqueta –
Arenosa a 765 kV.
2.5 Inspección en laboratorio UNEXPO
- BARQUISIMETO

Descargas corona una grave amenaza para el rendimiento a largo plazo de los
aisladores no cerámicos (también conocidos como compuestos o polímeros)
Hasta la fecha, no ha habido ningún método satisfactorio para evaluar los daños
causados por la corona en el servicio. Existe un proyecto que presento el primer intento
de correlacionar los patrones visibles de descargas de corona real sobre los aisladores
con la energía asociada con la aprobación de la gestión. Una cámara de rayos UV
capaces de capturar la descarga de corona, incluso durante durante el día se ha
empleado. Un Medidor de descargas parciales convencionales (PD) ha sido utilizado
para evaluar la magnitud de la corona en un lugar bien protegido de laboratorio de alta
tensión. El procesamiento de la imagen que convierte la señal de la luz en medidas
cuantificables (la intensidad del píxel y la zona) ha sido intentado.
Los resultados de este proyecto indican que existe una correlación entre el patrón
visible de la corona, descarga de energía medido, la intensidad de píxeles y el área.
Esta correlación ha sido probada bajo condiciones secas y mojadas. Parece que los
datos de la energía umbral la intensidad de la corona provoca un deterioro del material
(obtenidos a partir de proyectos anteriores) pueden ser utilizados para predecir el
rendimiento de los aisladores no cerámicos en condiciones de servicio reales. Este
proyecto ha considerado los aisladores no cerámicos que no tienen ningun defecto de
fabricación o defectos de diseño. La siguiente fase del proyecto consistirá en la
evaluación de los aisladores defectuosos.
2.7 Proyectos de investigación:

• Desempeño de los Aisladores de la línea Tablazo – Cuatricentenario Nros 1 y 2 a 400 kV:
• Desempeño de los Aisladores de la línea Palital – Furrial nro. 1 a 400 kV
• Monitoreo de asiladores de la línea Horqueta - Arenosa a 765 kV
• Monitoreo de Aisladores de la línea Macagua -Las Claritas a 400 kV.
• Monitoreo de Aisladores de la línea Claritas -Santa Elena a 230 kV.
• Pruebas a aisladores hechos en Venezuela marca MASINCA.
2.7 Proyectos de investigación:

3. Termografía Infrarroja
La Termografía Infrarroja es una técnica que permite, a distancia y sin ningún
contacto, medir y visualizar temperaturas de superficie con precisión. La Física
permite convertir las mediciones de la radiación infrarroja en medición de
temperatura, esto se logra midiendo la radiación emitida en la porción infrarroja del
espectro electromagnético desde la superficie del objeto, convirtiendo estas
mediciones en señales eléctricas. Las termografías pueden ser aplicadas en
cualquier situación donde un problema o condición pueda ser visualizado por medio
de una diferencia de temperatura.

b. Premisas:
Clase A: Anomalía muy grave que requiere atención inmediata. temperatura
por encima de 80 grados centígrados o delta T mayor de 30 °C.
Clase B: Anomalía seria que necesita atención tan pronto sea posible, delta
T entre 5 y 30 °C
Clase C: Anomalía que requiere Monitoreo y comprobación, que debe
programarse y repararse cuando sea conveniente. Delta T hasta 5 °C.
c. Prioridad de reparación.
Como recomendación se hace para cada termografía y un esquema de
prioridad para la intervención del equipo que lógicamente dependerá de la
logística de cada área y la disponibilidad de repuestos requeridos para
subsanar la anomalía:
Inmediata (clase A)
Lo antes posible (clase B)
Próximo mantenimiento (clase (C)
d. Posibles causas :
Se agruparon las siguientes:
Conexión floja
Contaminación
Corrosión u oxidación
Material Inadecuado
Otro (Por ejemplo Nivel de Aceite, Contactos Desviados, Mal cerrado)

Medición de corrientes de fuga
SENSOR DE CORRIENTES
DE FUGA

5. Medidor de distribución de Potencial

Técnicas de Mantenimiento

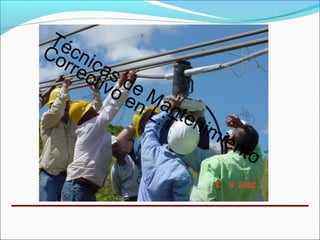

Correctivo en L:T

•[1] http://www.elprisma.com/apuntes/ingenieria_electrica_y_electronica/lineasdetransmision/default2
•{2] Condition Monitoring of In-Service Nonceramic Insulators and Underground Cables Power Systems Engineering Research Center
•[3] Electric Field Modelling of Non-Ceramic High Voltage Insulators B. Vancia1, T.K. Saha2*, T. Gillespie3, National Electricity Market management Company,
Brisbane,
• Australia, University of Queensland, Brisbane, Queensland 4072, Australia, Powerlink Queensland, Email* saha@itee.uq.edu.au
•[4] http://flir.custhelp.com/
•[5] www.transinor.no
•[6] IX Encuentro regional latinoamericano de CIGRE COMITE 33 Coordinacion de aislamiento de sistemas de potencia aisladores polimericos comaracion de
ensayos de envejecimiento propuestos por distintas normas estudios desarrollados para verificar y explicar supuestos deterioros en los materiales
•[7} Experience with the Detection of Faulty Composite Insulators on High-Voltage Power Lines by the Electric Field Measurement Method
Normas Aplicables

Evaluación y Diagnóstico de Transformadores
de Potencia

Mantenimiento PreventivoMantenimiento Preventivo
