INTRODUCCIÓN
Los sistemas de seguridad, normalmente han estado asociados con el
concepto de alarma contra robo, no siendo esta afirmación correcta,
sino que ha de hablar de una seguridad integral.
Hasta no hace poco, las grandes medidas de seguridad estaban
delimitadas a instalaciones y recintos como instituciones económicas,
plantas industriales, centrales de producción eléctrica, grandes
centros comerciales, etc.
De tal forma que ahora es muy corriente y natural que cualquier
centro (educativo, sanitario, cultural, servicios a la comunidad),
establecimientos industriales o comerciales, viviendas y vehículos
dispongan de algún sistema de alarma, ante la posibilidad de ser
asaltado.
No se pensaba en esos momentos que la sociedad y los individuos
que la conforman deberían autoprotegerse ante las acciones violentas
a las que se pueden ver sometidas, lo que ha hecho que éstos tomen
medidas de seguridad que en otras ocasiones no eran planteables.
La necesidad de utilizar una instalación de seguridad depende
principalmente de lo que queramos proteger ó ser avisados y, para
ello, tenemos que saber la causa que se desea detectar. Estos
sistemas tendrán un modo específico de detectar el evento,
analizando y procesando la señal para posteriormente actuar para
evitar o reducir el riesgo.

Uno de los dispositivos electrónicos que es fundamental y necesario
en todo sistema de alarma son los detectores. El detector, como su
nombre indica, detectan una determinada magnitud física para los
que están diseñados y construidos y la convierte en señales eléctricas
para su procesamiento. Por ejemplo, un detector de humos está
especialmente diseñado para detectar un determinado nivel de
acumulación de partículas de humos pero no detectará la
temperatura ó las vibraciones sísmicas.
Los dispositivos electrónicos que detectan la presencia ó proximidad
de una persona no presentan actualmente una novedad excesiva y la
gran mayoría de ellos basan su funcionamiento en la detección por
rayos infrarrojos, microondas, invisibles para el ojo humano.
La aplicación de los detectores está muy extendida, pues estos
sistemas de naturaleza electrónica están en continuo desarrollo
existiendo muchos tipos de ellos que iremos viendo.
La estructura del documento se compone de los siguientes temas:
1. Generalidades sobre los sistemas de seguridad.
2. Descripción, características y tipos de detectores.
3. Instalación y conexionado de detectores.
4. Montaje práctico de un circuito detector de movimientos.

SISTEMAS DE SEGURIDAD
Los sistemas de seguridad están cada día más extendidos debido a la
necesidad de una mayor seguridad. Hasta no hace mucho sólo se
instalaba en lugares muy concretos, para proporcionar seguridad ante
robos, atracos o incendio. En la actualidad se instalan en hogares,
pequeños negocios, fábricas, organismos públicos, además de lugares
de alto riesgo.
Los sistema de seguridad deben ser lo más seguro y fiable posible, ya
que un sistema que proporciona falsas alarmas, además de no ser
seguro, tiende a ser ignorado.
Para planificar un sistema de seguridad no existe una única solución,
sino que cada sistema de seguridad se adapta a las circunstancias de
los bienes a proteger. Para eso, será necesario estudiar en todo
momento los posibles riesgos y soluciones efectivas a los riegos,
como por ejemplo:
 Sistema anti-intrusión y anti-robo.
 Sistema de seguridad contra-incendios.
 Sistema detección de monóxido de carbono y otros gases.
 Sistema de detección vía radio.
Antes de adoptar una solución, hay que responder a dos preguntas:
¿Que queremos proteger? y ¿Contra qué se va a proteger?. Cabe
destacar que en la segunda pregunta hay que tener en cuenta los
riesgos mencionados anteriormente.
Es muy importante tener en cuenta que cualquier planificación de un
sistema de seguridad se debe basar en la prevención, la
eliminación o reducción de las circunstancias que desencadenan el
riesgo, como también luchar contra el propio incidente cuando sea
necesario. El principal objetivo es reducir los daños que se puedan
generar, una vez materializados el riesgo.
Hay que destacar dos conceptos fundamentales en los sistemas de
seguridad:
 Medidas constructivas: protección pasiva.
 Sistemas de detección: protección activa.
La protección pasiva son los primeros niveles en la protección de
un edificio. Por ejemplo, para una protección pasiva antiintrusión se
utilizan rejas de hierro en las ventanas, puertas blindadas y
acorazadas, muro de hormigón, cristales blindados, etc., en la
protección contra incendios la protección pasiva utiliza puertas contra
fuego, paredes resistentes al fuego, rejillas de ventilación, etc.

Para la protección activa se emplean los sistemas electrónicos de
detección de movimiento, de sonido, humos, gas, fuegos, etc.
ELEMENTOS DE UN SISTEMA DE PROTECCIÓN ACTIVA ANTI-
INTRUSIÓN
Los elementos principales que deben tener los sistemas de protección
activa para la detección de intrusión tiene que estar compuesto de:
 Equipo de señalización. Elemento que corresponde a las órdenes
de la unidad central para avisar de forma acústica y/o luminosa del
intento de intrusión ó incendio. Para ello suelen emplearse sirenas y
campanas, que pueden estar situadas tanto en el interior como en el
exterior del edificio.
 Sistema de control. Pretende centralizar las alarmas captadas por
los detectores para permitir un aviso óptico y acústico de la situación
captada. A la vez, transmite las señales a los distintos sistemas de
extinción y actuación, tanto manual como automática, como de
activar los elementos de aviso telefónico, como lo que suspende los
servicios del inmueble que puedan alimentar en caso de fuego (cierre
de la electroválvula del gas, cierre de puertas, conexión de
aspersores, etc.).
 Elemento de activación. Estos dispositivos suelen ser llaves o
teclados alfanuméricos y su misión es armar o desarmar el sistema
de alarma del edificio.
 Detectores. Cuando se seleccionan los captadores, se debe tener en
cuenta que el principio de actuación de estos no se debe basar en
alguno de los componentes habituales de la estancia. Por ejemplo, en
una estancia donde se trabaja con hornos o soldadura, no se puede
instalar detectores de humos.
Componentes básicos de un sistema de alarma anti-intrusión.

La elección de un sistema de seguridad es un proceso delicado en el
que hay que tener en cuenta diversos factores, entre los que se
pueden destacar el entorno en que se va a operar. Todas las
instalaciones de seguridad deben estar compuestas por los
detectores adecuados al riesgo, la central de control que procese
las señales de los detectores que llegan a la central y los actuadores
que activen las correspondientes medidas correctoras.
ELEMENTOS DE UN SISTEMA DE PROTECCIÓN ACTIVA
CONTRA-INCENDIOS
Los sistemas de detección de incendios cumplen una triple misión:
detectar el incendio, alertar a los ocupantes del edificio y
bomberos y conseguir apagar el fuego. Algunos sistemas llevan
incorporados equipos para la extinción automática, por ejemplo,
mediante el uso de aspersores, pero en la mayoría de los casos
domésticos, la extinción la llevarán a cabo los bomberos, alertados
desde una central receptora de alarmas.
Un sistema de detección de incendios debe tener los siguientes
elementos:
 El equipo de control. Es la central de incendios, y se debe
colocar en lugares donde se prevea un control continuo y de fácil
acceso en el caso de edificios residentes. Si se trata de una
instalación industrial, debe estar en un lugar donde se prevea una
vigilancia continuada durante la jornada de trabajo. En los casos
donde la vigilancia no es permanente, la central debe enviar
automáticamente un aviso de la alarma a las personas
responsables de la actividad o al avisador acústico óptico situado
en la fachada del edificio.

Todos los sistemas de seguridad deben permanecer en
funcionamiento ininterrumpidamente durante todo el tiempo que
se encuentra funcionando, por lo que tendremos que asegurar la
alimentación constante, es decir, tienen que estar conectados a la
alimentación las 24 horas, independientemente de que el sistema
se encuentre en alerta como desactivado.
En previsión de fallos en el subsistema de electricidad, los
sistemas deben integrar unas baterías que sustituya a la red
cuando sea necesario, y que cuando se restablezca el suministro
de red, ellas mismas entren en carga automáticamente para estar
disponibles en pocas horas para la entrada en funcionamiento si
fuera necesario.
Es de vital importancia que la unidad de control disponga de
varias zonas de detección con el objetivo de distribuir los
detectores instalados en el edificio y poder controlar más
rápidamente en que zona se ha activado.
 Los detectores. Los detectores son los elementos de los sistemas
de seguridad contra incendio que producen una respuesta eléctrica
al ser afectados por algún efecto producido por el fuego (aumento
de temperatura, humo, etc.). La central, al recibir la señal del
detector, la procesa enviando una señal a la señalización óptica o
sonora - para activarlas - o a otros elementos para activarlos o
desactivarlos, según sea necesario.
Elementos básicos de un sistema de alarma contra incendio

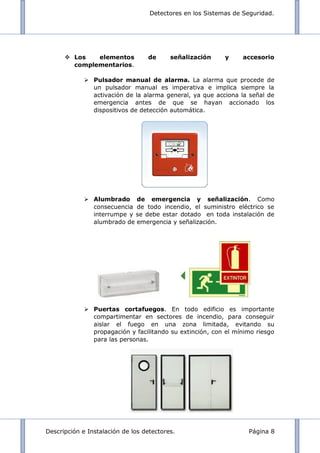

 Los elementos de señalización y accesorio
complementarios.
 Pulsador manual de alarma. La alarma que procede de
un pulsador manual es imperativa e implica siempre la
activación de la alarma general, ya que acciona la señal de
emergencia antes de que se hayan accionado los
dispositivos de detección automática.
 Alumbrado de emergencia y señalización. Como
consecuencia de todo incendio, el suministro eléctrico se
interrumpe y se debe estar dotado en toda instalación de
alumbrado de emergencia y señalización.
 Puertas cortafuegos. En todo edificio es importante
compartimentar en sectores de incendio, para conseguir
aislar el fuego en una zona limitada, evitando su
propagación y facilitando su extinción, con el mínimo riesgo
para las personas.

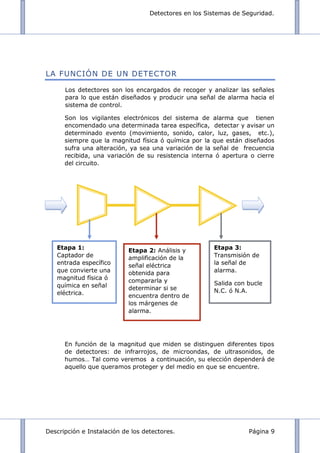

LA FUNCIÓN DE UN DETECTOR
Los detectores son los encargados de recoger y analizar las señales
para lo que están diseñados y producir una señal de alarma hacia el
sistema de control.
Son los vigilantes electrónicos del sistema de alarma que tienen
encomendado una determinada tarea específica, detectar y avisar un
determinado evento (movimiento, sonido, calor, luz, gases, etc.),
siempre que la magnitud física ó química por la que están diseñados
sufra una alteración, ya sea una variación de la señal de frecuencia
recibida, una variación de su resistencia interna ó apertura o cierre
del circuito.
En función de la magnitud que miden se distinguen diferentes tipos
de detectores: de infrarrojos, de microondas, de ultrasonidos, de
humos… Tal como veremos a continuación, su elección dependerá de
aquello que queramos proteger y del medio en que se encuentre.
Etapa 1:
Captador de
entrada específico
que convierte una
magnitud física ó
química en señal
eléctrica.
Etapa 2: Análisis y
amplificación de la
señal eléctrica
obtenida para
compararla y
determinar si se
encuentra dentro de
los márgenes de
alarma.
Etapa 3:
Transmisión de
la señal de
alarma.
Salida con bucle
N.C. ó N.A.

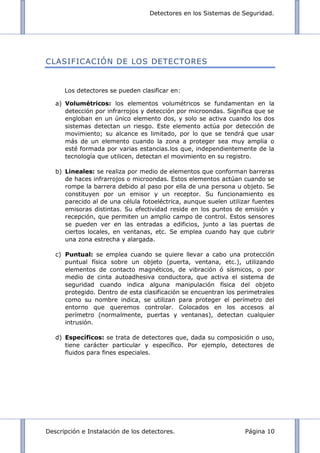

CLASIFICACIÓN DE LOS DETECTORES
Los detectores se pueden clasificar en:
a) Volumétricos: los elementos volumétricos se fundamentan en la
detección por infrarrojos y detección por microondas. Significa que se
engloban en un único elemento dos, y solo se activa cuando los dos
sistemas detectan un riesgo. Este elemento actúa por detección de
movimiento; su alcance es limitado, por lo que se tendrá que usar
más de un elemento cuando la zona a proteger sea muy amplia o
esté formada por varias estancias.los que, independientemente de la
tecnología que utilicen, detectan el movimiento en su registro.
b) Lineales: se realiza por medio de elementos que conforman barreras
de haces infrarrojos o microondas. Estos elementos actúan cuando se
rompe la barrera debido al paso por ella de una persona u objeto. Se
constituyen por un emisor y un receptor. Su funcionamiento es
parecido al de una célula fotoeléctrica, aunque suelen utilizar fuentes
emisoras distintas. Su efectividad reside en los puntos de emisión y
recepción, que permiten un amplio campo de control. Estos sensores
se pueden ver en las entradas a edificios, junto a las puertas de
ciertos locales, en ventanas, etc. Se emplea cuando hay que cubrir
una zona estrecha y alargada.
c) Puntual: se emplea cuando se quiere llevar a cabo una protección
puntual física sobre un objeto (puerta, ventana, etc.), utilizando
elementos de contacto magnéticos, de vibración ó sísmicos, o por
medio de cinta autoadhesiva conductora, que activa el sistema de
seguridad cuando indica alguna manipulación física del objeto
protegido. Dentro de esta clasificación se encuentran los perimetrales
como su nombre indica, se utilizan para proteger el perímetro del
entorno que queremos controlar. Colocados en los accesos al
perímetro (normalmente, puertas y ventanas), detectan cualquier
intrusión.
d) Específicos: se trata de detectores que, dada su composición o uso,
tiene carácter particular y específico. Por ejemplo, detectores de
fluidos para fines especiales.

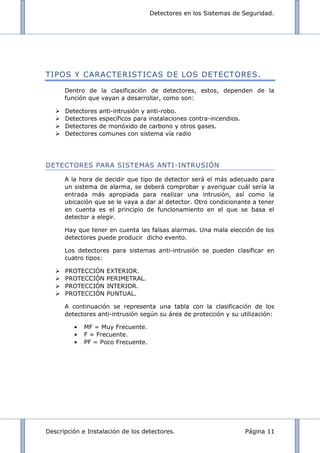

TIPOS Y CARACTERISTICAS DE LOS DETECTORES.
Dentro de la clasificación de detectores, estos, dependen de la
función que vayan a desarrollar, como son:
 Detectores anti-intrusión y anti-robo.
 Detectores específicos para instalaciones contra-incendios.
 Detectores de monóxido de carbono y otros gases.
 Detectores comunes con sistema vía radio
DETECTORES PARA SISTEMAS ANTI-INTRUSIÓN
A la hora de decidir que tipo de detector será el más adecuado para
un sistema de alarma, se deberá comprobar y averiguar cuál sería la
entrada más apropiada para realizar una intrusión, así como la
ubicación que se le vaya a dar al detector. Otro condicionante a tener
en cuenta es el principio de funcionamiento en el que se basa el
detector a elegir.
Hay que tener en cuenta las falsas alarmas. Una mala elección de los
detectores puede producir dicho evento.
Los detectores para sistemas anti-intrusión se pueden clasificar en
cuatro tipos:
 PROTECCIÓN EXTERIOR.
 PROTECCIÓN PERIMETRAL.
 PROTECCIÓN INTERIOR.
 PROTECCIÓN PUNTUAL.
A continuación se representa una tabla con la clasificación de los
detectores anti-intrusión según su área de protección y su utilización:
MF = Muy Frecuente.
F = Frecuente.
PF = Poco Frecuente.

DETECTORES DE PROTECCIÓN EXTERIOR
Proporcionan una protección entre el contorno superficial o perímetro
del edificio y el límite del espacio externo que la situación imponga.
Es la primera barrera ante la amenaza de intrusión. Ha de contar con
elementos activos y varios pasivos (vallas, muros, rejas, cercas,
alambradas, etc.). Los detectores exteriores se pueden dividir en
soportados y autosoportados.
DETECTOR
ZONA DE VIGILANCIA
Exterior Perimetral Interior Puntual
Cable sensor MF
Campo eléctrico MF F
Tensión mecánica MF
Conductor E/R de
radiofrecuencia
MF
Campo magnético MF
Fibra óptica MF PF MF
Barrera de infrarrojos MF F
Barrera de microondas MF F
Barrera láser MF F
Volumétrico de exterior MF
Video sensor MF MF F
Piezoeléctrico F MF
Volumétrico de infrarrojos MF
Volumétrico de
microondas
MF
Volumétrico de
ultrasonidos
MF
Volumétrico doble
tecnología
MF
Micrófono acústico MF MF
Sísmico MF MF
Alfombra PF

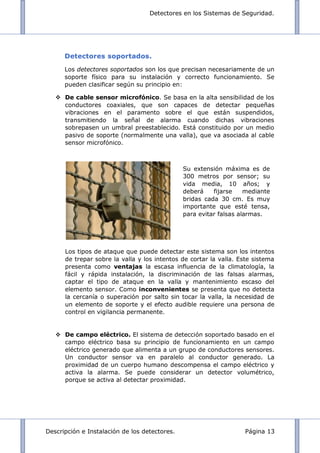

Detectores soportados.
Los detectores soportados son los que precisan necesariamente de un
soporte físico para su instalación y correcto funcionamiento. Se
pueden clasificar según su principio en:
 De cable sensor microfónico. Se basa en la alta sensibilidad de los
conductores coaxiales, que son capaces de detectar pequeñas
vibraciones en el paramento sobre el que están suspendidos,
transmitiendo la señal de alarma cuando dichas vibraciones
sobrepasen un umbral preestablecido. Está constituido por un medio
pasivo de soporte (normalmente una valla), que va asociada al cable
sensor microfónico.
Los tipos de ataque que puede detectar este sistema son los intentos
de trepar sobre la valla y los intentos de cortar la valla. Este sistema
presenta como ventajas la escasa influencia de la climatología, la
fácil y rápida instalación, la discriminación de las falsas alarmas,
captar el tipo de ataque en la valla y mantenimiento escaso del
elemento sensor. Como inconvenientes se presenta que no detecta
la cercanía o superación por salto sin tocar la valla, la necesidad de
un elemento de soporte y el efecto audible requiere una persona de
control en vigilancia permanente.
 De campo eléctrico. El sistema de detección soportado basado en el
campo eléctrico basa su principio de funcionamiento en un campo
eléctrico generado que alimenta a un grupo de conductores sensores.
Un conductor sensor va en paralelo al conductor generado. La
proximidad de un cuerpo humano descompensa el campo eléctrico y
activa la alarma. Se puede considerar un detector volumétrico,
porque se activa al detectar proximidad.
Su extensión máxima es de
300 metros por sensor; su
vida media, 10 años; y
deberá fijarse mediante
bridas cada 30 cm. Es muy
importante que esté tensa,
para evitar falsas alarmas.

Los inconvenientes que presenta son: la instalación y
mantenimiento son complejos y laboriosos, cabe la necesidad de
ajuste preciso y se ha de dotar al sistema de una toma de tierra.
En cuanto a las condiciones de montaje del sistema, se pueden
destacar las siguientes: calcular la sección del conductor para que
soporte la tensión del sistema, su propio peso como los esfuerzos
mecánicos; cada tramo del conductor sensor tendrá un máximo de
125 metros, con una separación entre conductores de entre 1 y 2
metros; la unidad de control debe instalarse en el centro de la zona;
cada línea ha de contar con un muelle tensor y tres elementos
aislantes, situados en el centro y en los extremos.
 De campo magnético. Utilizan el campo magnético como principio
de detección. Se basa en la variación del campo magnético generado
sobre una línea de cableado, causada por la proximidad de cualquier
forma de accionamiento mecánico.
 De campo electromagnético. Se fundamenta en la emisión de unas
ondas electromagnéticas sinusoidales. El análisis de las alteraciones
causadas en las ondas determinará la señal de alarma.
 De fibra óptica. Este sistema está constituido por un diodo emisor,
de fibra óptica, y un fotodiodo receptor. El funcionamiento de la fibra
óptica se basa en la circulación interna de un haz luminoso. Al dañar
este haz, se produce la activación de la alarma.
Este sistema presenta las
siguientes ventajas: puede ser
empleado sobre diferentes
soportes (vallas, muros, etc.),
pueden montarse sistemas con
uno o varios hilos, es inmune a
las condiciones atmosféricas y
presta cobertura volumétrica
(capta en la proximidad del
sistema y puede ser útil para
intentos de superación por salto).

Detectores autosoportados.
Son los que no requieren de un soporte para su montaje y correcto
funcionamiento. Son detectores autosoportados los detectores de
barrera de rayos infrarrojos, de barrera de microondas, de barrera de
láser, volumétricos de exterior por microondas y videosensores.
 Detectores de barrera de infrarrojos. Están constituidos con
materiales fotoconductores y piroeléctricos. Este sistema de
detección consta de un elemento emisor y otro receptor, dándose
entre ambos una emisión de rayos infrarrojos, su detección se basa
por corte de haz infrarrojo modulado (invisible), es decir que, si entre
el emisor y el receptor de rayos infrarrojos se interpone algún
cuerpo, el sensor activará o desactivará sus contactos produciéndose
la alarma cuando éstos son cortados, superando el tiempo prefijado.
Se utilizan estos detectores para formar barreras que detecten el
paso de intrusos.
Las principales ventajas del sistema son su reducido tamaño, el fácil
y rápido montaje, el alcance máximo aceptable, la difícil
neutralización y de uso óptimo para pequeños espacios. Las
desventajas más destacables son la complicación progresiva al
aumentar la distancia entre emisor-receptor, la dificultad del ajuste
en terrenos accidentados, que las condiciones climatológicas adversas
pueden provocar su inoperatividad y el frecuente y costoso
mantenimiento.
 Los detectores de barrera de microondas. También consta de un
emisor y un receptor. Su funcionamiento se basa en la creación de un
espectro electromagnético de microondas, creándose una barrera
invisible entre ambos, de tal forma que cualquier intruso que
pretenda atravesar dicha barrera será detectado y activada la señal
de alarma. La aproximación de un intruso en el espectro produce
alteraciones en la recepción y, consecuentemente, se activa la señal
de alarma.
Emisor Receptor

Emisor Receptor
La frecuencia de trabajo oscila entorno a los 10 GHz. Puede ser usado
para proteger tanto zonas exteriores como interiores.
A la hora de implementar un sistema de protección con estos
elementos, se debe tener en cuenta la naturaleza del terreno; la
presencia de muros, postes, árboles, vallados, etc.; el tamaño de la
zona sensible; la distancia entre el suelo y los aparatos y el tamaño
de la zona muerta cerca de los aparatos.
Este sistema presenta las siguientes ventajas: detección volumétrica
de gran amplitud, aceptable tamaño, insensible a fenómenos
atmosféricos, difícil neutralización, escaso mantenimiento y que no
sufre interferencias eléctricas.
Los inconvenientes que tiene este sistema son la necesidad de
unión entre emisor y receptor, la existencia de zonas muertas cerca
de los elementos y se puede activar la alarma por el paso de
animales.
La distancia entre emisor y receptor debe ser de entre 10 y 300
metros, y la altura y anchura del volumen protegido oscila entre 2 y 8
metros.
Emisor Receptor

 El video sensor. Es un sistema de detección de movimiento que
utiliza la imagen de televisión captada por una cámara. Se basa en
las variaciones de la luminosidad de la imagen.
Este sistema consta de una cámara de TV, un monitor que recibe la
imagen y una central de alarma que se encarga de activar la alarma
cuando se producen variaciones.
Las ventajas que presenta este sistema son: la detección superficial
y volumétrica de una amplia zona, la detección fiable y la localización
en tiempo real de la incidencia. Los inconvenientes del sistema son
la necesidad de un ajuste de precisión, el elevado coste en
instalaciones exteriores y las posibles falsas alarmas en equipos de
media-baja calidad.
DETECTORES DE PROTECCIÓN PERIMETRAL
Proporcionan una protección en los límites superficiales del edificio,
incluyendo subsuelo, cubiertas y patios interiores. Estos detectores
pueden clasificarse en interiores y exteriores.
Detectores de protección perimetral exterior
Estos sensores están encargados de vigilar el perímetro de una
instalación, son como una barrera colocada alrededor del edificio
protegido y se activa cuando algo o alguien la atraviesa. Se suele
situar en la periferia del edificio a proteger, puertas, ventanas,
tejados, terrazas, claraboyas, patios interiores.
Cuando no hay objetos o personas
en movimiento, el sistema capta
una imagen fija. Si existe algún
movimiento, ésta se modificará y,
por tanto, se activará la alarma.
En el empleo de este sistema, se
requiere el empleo de filtros de luz
para evitar la interpretación como
alarma las variaciones de luz
solar.

Estos sistemas están constituidos por medios pasivos y activos
debidamente coordinados. Los medios pasivos hacen referencia a los
materiales que se han empleado en la construcción de los inmuebles:
puertas, muros, etc., mientras que los medios activos se utilizarán
como refuerzo de los pasivos, siendo en algunos momentos
elementos de disuasión.
Para la protección perimetral se utilizarán los detectores exteriores
autosoportados, a los que se añadirá el sistema de detección por
campo eléctrico; este último para dar protección a muros y fachadas.
 Videosensor. Este sistema de protección perimetral proporcionará
protección principalmente a las fachadas, terrazas, tejados y patios
de los inmuebles.
 Barreras de emisores-receptores. Proporcionan protección a los
inmuebles de posibles accesos a éstos utilizando los tejados de
edificios contiguos o anexos a éstos.
 Volumétricos de exteriores. Estos detectores proporcionan la
misma protección y son utilizados para los mismos elementos que los
sistemas de protección por video sensores, presentando como
ventaja que son más económicos que éstos.
 Campo eléctrico. Este sistema de detección proporciona protección
a entrantes en fachadas, chaflanes, etc., es decir, proporciona
medidas de seguridad en todas aquellas partes del inmueble que
presentan una forma irregular, en los que utilizar cualquier otro tipo
de detector no asegura una protección completa y segura.
Detectores de protección perimetral interior
Estos sistemas de protección se emplean en la protección de muros,
techos, suelos y cerramientos de obra. Suelen ir instalados en el
interior del inmueble, pero montados en aquellos elementos o partes
de fachadas que pueden ser utilizados para el acceso o penetración al
inmueble.
 Fibra óptica. Permite su aplicación superficial, y su principio de
funcionamiento se basa en el corte de la recepción de la luz emitida a
través de la fibra óptica. Este sistema presenta como ventajas la
elevada eficacia y fiabilidad, la complejidad de recibir sabotajes, la
instalación no visible y la no-alteración ante fenómenos
meteorológicos. Sus desventajas principales son el elevado coste y
la difícil reparación.

 Detector microfónico. Actúa cuando percibe vibraciones, y se
activa mediante los sonidos agudos de determinadas frecuencias.
Utiliza un micrófono y una central de procesamiento de las
vibraciones captadas por el micrófono y dentro de los márgenes y
los parámetros que protege hace activar el circuito de alarma.
Este sistema se utiliza básicamente en tres aplicaciones:
 La protección de techos, suelos y paredes contra intentos de
perforación, por ejemplo, en cajas fuertes. Proporcionan una
detección de 3 metros de lado.
 Proteger de la rotura de cristales mediante micrófonos en
frecuencias de trabajo de entre 3 y 9 KHz., por ejemplo, lunas,
escaparates, ventanas, etc. Proporciona una protección superficial de
90 m².
 Controlar y valorar alteraciones sonoras ambientales en zona
localizada.
Las ventajas que presentan son el fácil montaje, el mantenimiento
sencillo, el número reducido de falsas alarmas y la rapidez de
detección de situaciones de sabotaje. Los inconvenientes, son el
complicado ajuste, el coste elevado en grandes superficies y la
alteración del detector cuando se instala cerca de timbres de puertas
o aparatos de aire acondicionado.
Presenta las siguientes características técnicas:
Tensión de funcionamiento entre 9 y 15 V cc.
Consumo: 25 mA en reposo y 50 mA en alarma.
Sensibilidad ajustable.
Superficie de cobertura ~ 25 m².
A la hora de detectar la intrusión en una zona interior, también se
pueden instalar detectores, como el campo magnético o el contacto
electromecánico, en los orificios de entrada, como puertas, ventanas,
claraboyas, etc.
Este detector incorpora un pequeño
micrófono de alta sensibilidad, el cual
recibe los sonidos ambientales y los
amplifica: Cuando el sonido sobrepasa un
determinado valor, el detector hace
cambiar unos contactos por medio de un
relé.

 Detector de contacto magnético. Se emplea en cualquier
elemento practicable dotado de cierre como puertas, ventanas,
etc. Y su funcionamiento se basa en la interactuación de un
contacto eléctrico y un imán permanente. Se activa el contacto
eléctrico (elemento fijo) cuando se aproxima un imán (elemento
móvil).
Cuando estas piezas se separan, un contacto NC del relé cambia
de posición de cerrado a abierto, interrumpiendo una señal
eléctrica.
Las ventajas que presenta este sistema es la amplitud de usos y
aplicaciones, el reducido número de falsas alarmas, la inmunidad
ante la climatología y que no necesita alimentación eléctrica para
su funcionamiento. Los inconvenientes son la inmunidad ante
roturas del elemento que no conlleva a separar los elementos del
detector y la disminución del campo magnético con el paso del
tiempo.
 Detector de contacto electromecánico. Es un detector que se
activa por el desplazamiento en puertas, persianas, etc. Constan
de un elemento fijo y de uno móvil, unidos eléctricamente. La
separación de los dos elementos corta la señal eléctrica
proporcionada y, por tanto, se activa la alarma.
La principal ventaja es que no consume energía eléctrica. Las
principales desventajas son la gran facilidad para ser saboteados
y la deficiencia por un mal contacto.
Este detector electromagnético, de
protección perimetral y sistema
anti-intrusión, está constituido por
dos piezas que forman un circuito
magnético (imán), junto con un relé
Reed (contacto eléctrico). Se activa
el contacto eléctrico (elemento fijo)
cuando se aproxima un imán
(elemento móvil).

DETECTORES DE PROTECCIÓN INTERIOR VOLUMÉTRICOS
Proporcionan una protección en el espacio interno del edificio y deben
cumplir dos criterios:
1. En la estancia donde se instalarán, no deben existir movimientos
cuando el detector esté en fase de vigilancia, para evitar falsas
alarmas.
2. No deben existir en la estancia mecanismos que coincidan con el
principio de actuación del detector. En el caso de que existan tales
mecanismos, se deberá seleccionar otros detectores.
 Detector volumétrico de infrarrojos pasivo. Registra y evalúa
las variaciones térmicas producidas en una zona determinada, ya
que toda intrusión provoca una emisión calorífica que modifica las
variables térmicas de la estancia. Su principio de funcionamiento
se basa en la variación del rayo de luz que incide en el detector, el
cual altera el pirosensor, y emite una señal eléctrica que activa
posteriormente la alarma.
Dado que la naturaleza de las radiaciones infrarrojas es igual a la de
radiación visible (ondas electromagnéticas), estos detectores
disponen de un sistema óptico (lente) que divide en varios haces la
zona que se quiere proteger.
Este tipo de detector es útil cuando el
medio en el que se encuentra situado
no produce variación de radiaciones
infrarrojas bruscas. Cuando se modifica
el ambiente circundante como, por
ejemplo, la entrada de un intruso, se
alteran rápidamente las radiaciones
infrarrojas recibidas por el sensor
generando una pequeña señal eléctrica
que es amplificada y enviada a la
central de procesamiento.

Consta de dos elementos: el pirosensor y la óptica. El pirosensor es
un componente electrónico sensible a las radiaciones de infrarrojos de
una longitud de onda similar a la señalada como la emitida por el
cuerpo humano.
Zona de cobertura sobre el plano horizontal. Zona de cobertura sobre el plano vertical.
Las ventajas de este sistema son la detección fiable, la cobertura
angular (10º - 110º), su alcance máximo (hasta 60 metros), la
protección contra radiofrecuencias y la idoneidad para espacios
cerrados. Los inconvenientes más comunes son la insuficiente
detección lineal, la posible producción de falsas alarmas por la
presencia de fuentes caloríficas cercanas, la deficiente detección ante
movimientos lentos, la defectuosa detección de intrusos que se
encuentran ocultos detrás de algún obstáculo y la existencia de
ángulos muertos en su cobertura.
 Detector volumétrico de microondas. Está compuesto por dos
partes: un emisor y un receptor. El emisor emite unas ondas
electromagnéticas, dentro de una frecuencia básica, que se reflejan
por los objetos existentes en el área que se está protegiendo y
vuelven éstas al receptor.
Esta señal es de una frecuencia de 10 GHz sobre la zona que se
quiere proteger. La señal es reflejada por los objetos a la misma
frecuencia prácticamente.
m
2
1
4 8 12
m

Zona de cobertura sobre un plano horizontal.
Zona de cobertura sobre plano vertical.
Las ventajas de este sistema son la idoneidad en usos volumétricos,
el alcance de hasta 90 metros, la cobertura angular (10º - 110º), la
alta sensibilidad para detectar movimiento y la penetración de las
ondas en espacios compartimentados contiguos.
Los inconvenientes que indican estos detectores son la utilización
limitada a espacios de sólida construcción, la incompatibilidad en el
exterior, no pueden ser direccionadas sus áreas de actuación hacia
ventanas, no pueden ser instalados donde permanezcan tubos
fluorescentes encendidos o en proximidad con superficies vibrantes o
mecanismos con motores o impresoras, y existen ángulos muertos en
las proximidades de los detectores.
Cuando un objeto o intrusión se
desplaza dentro de la zona de cobertura
del detector, la frecuencia reflejada es
distinta de la frecuencia emitida por el
detector. Esto genera una pequeña
señal que es amplificada y enviada a la
central ó unidad de control para su
procesamiento, activándose entonces la
alarma.

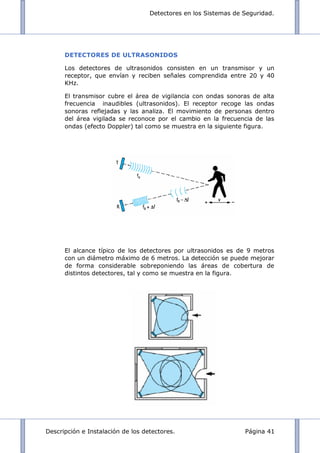

 Detector volumétrico de ultrasonidos. Basa su funcionamiento en
el efecto Doppler, pero utilizando como señal emisor una señal
acústica de alta frecuencia. Esta señal de frecuencia ultrasónica
comprendida entre 20 y 40 KHz. es generada por un transductor,
que convierte la energía eléctrica que recibe de un oscilador en una
onda acústica, cuya banda de frecuencias se encuentra por encima de
la frecuencia audible.
Este detector puede proteger zonas perimetrales como pasillos o
ventanas. Suelen proteger una zona aproximada a 35m², aunque se
pueden encontrar detectores de mayor cobertura.
Dado que la velocidad de propagación del sonido aumenta con la
temperatura, será necesario dotar a estos sistemas de un circuito de
compensación térmica en su sensibilidad, porque el descenso brusco
de temperatura podría provocar falsas alarmas.
Las ventajas que presenta son la gran eficacia y fiabilidad en la
detección volumétrica, la máxima cobertura a cortas distancias, la
detección del movimiento frontal, la adaptabilidad en el espacio y la
imposibilidad de detección ante obstáculos.
Los inconvenientes que presenta son las falsas alarmas en largos
alcances, los ángulos muertos en las proximidades del detector, la
cobertura limitada frenada por los obstáculos y la no cobertura del
movimiento transversal del intruso.
Estas ondas tienen la particularidad de
que recorren todo el volumen del recinto
donde se encuentran y son reflejadas
hacia el detector. Cualquier movimiento
dentro de la zona protegida provoca una
variación en la frecuencia recibida, lo cual
genera una pequeña señal eléctrica que,
amplificada, es enviada a la central,
activándose la alarma. Un detector de
ultrasonidos puede cubrir desde pequeñas
superficies hasta más de 200 m².

DETECTORES DE PROTECCIÓN PUNTUAL
Proporciona una protección puntual y especial sobre objetos de un
determinado valor que los hace apetecibles a cualquier intruso.
 Detectores sísmicos o de vibración. Este detector, de protección
puntual, está específicamente diseñado para detectar el impacto
producido por las vibraciones y/o rotura de cristales y movimiento en
puertas, ventanas, vitrinas, lunas, escaparates, cajas fuerte…
Protección puntual con detección de rotura de cristal.
Su mecanismo consiste en una
ampolla de mercurio junto con
una membrana. Las vibraciones
producidas al golpear una
superficie controlada,
transmitida por el cristal de una
puerta o una ventana, hacen que
varíe la posición del mercurio en
la ampolla abriendo un circuito
que, en estado normal, se
mantiene normalmente cerrado.

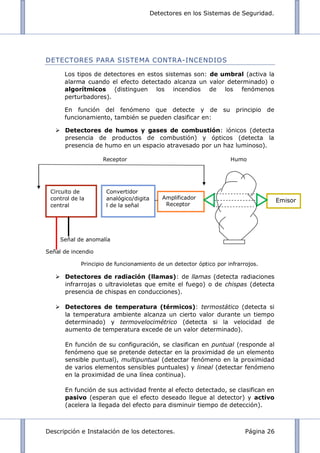

DETECTORES PARA SISTEMA CONTRA-INCENDIOS
Los tipos de detectores en estos sistemas son: de umbral (activa la
alarma cuando el efecto detectado alcanza un valor determinado) o
algorítmicos (distinguen los incendios de los fenómenos
perturbadores).
En función del fenómeno que detecte y de su principio de
funcionamiento, también se pueden clasificar en:
 Detectores de humos y gases de combustión: iónicos (detecta
presencia de productos de combustión) y ópticos (detecta la
presencia de humo en un espacio atravesado por un haz luminoso).
Receptor Humo
Señal de anomalía
Señal de incendio
Principio de funcionamiento de un detector óptico por infrarrojos.
 Detectores de radiación (llamas): de llamas (detecta radiaciones
infrarrojas o ultravioletas que emite el fuego) o de chispas (detecta
presencia de chispas en conducciones).
 Detectores de temperatura (térmicos): termostático (detecta si
la temperatura ambiente alcanza un cierto valor durante un tiempo
determinado) y termovelocimétrico (detecta si la velocidad de
aumento de temperatura excede de un valor determinado).
En función de su configuración, se clasifican en puntual (responde al
fenómeno que se pretende detectar en la proximidad de un elemento
sensible puntual), multipuntual (detectar fenómeno en la proximidad
de varios elementos sensibles puntuales) y lineal (detectar fenómeno
en la proximidad de una línea continua).
En función de sus actividad frente al efecto detectado, se clasifican en
pasivo (esperan que el efecto deseado llegue al detector) y activo
(acelera la llegada del efecto para disminuir tiempo de detección).
Circuito de
control de la
central
Convertidor
analógico/digita
l de la señal
Amplificador
Receptor
Emisor

 Detectores de humos por ionización: Los detectores de humo
por ionización se basan en el fenómeno mediante el que los iones del
aire son atraídos por las partículas de humo. Para ello, se hace que el
aire presente en la cámara del detector sea conductor de la
electricidad, es decir, se ioniza por medio de una fuente de radiación
débil.
Cuando los productos de combustión alcanzan la cámara externa,
disminuye la conductividad de las cámaras, lo cual produce un
desequilibrio entre ambas que hace que se active la alarma de la
central y se ponga en funcionamiento los dispositivos de aviso,
extinción automática, etc.
 Detectores ópticos de humos y gases visibles. Su
funcionamiento está basado en el fenómeno de difracción de la luz o
efecto Tyndall. Consta, esencialmente, de una célula fotoeléctrica y
una lámpara flash que emite destellos de forma periódica (cada 2,5
s). Ambos se encuentran instalados en un pequeño laberinto de color
negro mate. En condiciones normales, la luz emitida por la lámpara
flash no alcanza la célula fotoeléctrica. Cuando existe un proceso de
combustión, las partículas sólidas que se han introducido en el
laberinto hacen que una cierta cantidad de luz llegue, por difracción,
a la célula fotoeléctrica, la cual, a través de un relé, activa la alarma
de la central.
Está formado por dos cámaras: una
interna aislada del ambiente exterior y
otra externa en contacto con el
ambiente. Un elemento radiactivo emite
partículas alfa que mantiene ionizado el
aire contenido en las dos cámaras. En
condiciones normales, las dos tienen el
mismo comportamiento: son iguales
conductoras y circula a través de ellas
una pequeña corriente de reposo del
orden de 20 a 40 mA.
Este tipo de detector es
especialmente indicado para
detectar fuegos latentes (sin
llamas) que se pueden generar
por sobrecalentamiento de
materiales, como puede ser el
aislante de los cables de una
instalación eléctrica o de equipos
electrónicos, etc.

Se debe tener presente que este tipo de detectores no reacciona ante
humos o gases invisibles si ante humo negro. Por el contrario, las
partículas de polvo y la suciedad del ambiente son capaces de activar
el sistema de alarma al reflejar la luz de la lámpara flash, así como
también el vapor de agua puede ser causa de su activación.
 Detectores ópticos de llamas. Su funcionamiento se basa en la
sensibilización de una célula fotoeléctrica a las radiaciones infrarrojas
o ultravioletas que se emiten cuando se produce una combustión con
llama.
 Detectores termovelocimétrico. Está formado por dos termistores
NTC (uno interno y otro externo) que, en estado normal, mantienen
un equilibrio eléctrico a través de un puente de resistencia.
Al producirse un aumento brusco de
temperatura superior al prefijado
(medido en grados por minuto), el
sensor varía su valor de resistencia de
forma mucho más rápida que el
sensor interno, lo que provoca el
disparo de la alarma.
Para evitar que se active de forma
inadecuada, incorpora un circuito
que selecciona solamente las
radiaciones cuya modulación está
comprendida entre 5 y 30 Hz, la
cual corresponde a la vacilación de
la llama.

DETECTORES DE MONÓXIDO DE CARBONO Y OTROS GASES
 Detectores de monóxido de carbono. El monóxido de carbono se
produce en toda combustión incompleta. Se presenta en los gases de
escape de automóviles, humo de hornos, calefacciones, etc., que
usen combustibles. No tiene color ni olor y, con concentraciones del
orden de pocos cientos de partes de millón (ppm), en muy poco
tiempo es capaz de producir la muerte.
Este detector está formado por un semiconductor (en su mayor parte
SnO²). Las pequeñas concentraciones de gas son absorbidas por
éste, aumentando su conductividad, lo que provoca una variación en
el circuito eléctrico del detector, haciendo que se dispare la alarma.
Incorpora un elemento de caldeo para que la temperatura de trabajo
sea óptima, y filtros de carbón activado para evitar interferencias de
otros gases. La alarma puede actuar a partir de concentraciones de
50 ppm.
 Detectores de gases combustibles. Detectan la presencia de
gases combustibles como gas natural, butano, propano, hidrógeno,
alcohol, etc. en concentraciones inferiores, al límite de explosión.
Se alimentan con corriente continua de 3 a 12 V, excepto los
autónomos, que funcionan con tensión de red de 230Vca. Se instalan
en techos, paredes y ubicaciones que les permitan desempeñar su
labor. Se usan en locales y emplazamientos de ambiente industrial.
De ahí que sea de vital importancia
instalar un detector de este tipo en
determinados ambientes, por ejemplo, en
los garajes y parking subterráneos.
Estos detectores suelen estar
constituidos por un sensor de
gas que varía su resistencia en
presencia de gases combustibles
en el aire.

DETECTORES COMUNES CON SISTEMA VIA RADIO
Se emplean en aquellos casos en los que no sea posible el tendido de
conductores por motivos de estética, imposibilidad física o dificultad.
A este tipo de detectores se le asocia un receptor vía radio que
controla un determinado numero de transmisores también vía radio:
volumétricos, pulsadores, contactos magnéticos, etc.
La transmisión de las ondas de radio se hace en línea recta. Esta
propagación puede verse disminuida ante la presencia de redes de
conductores eléctricos, tuberías, estructura metálicas, etc.,
prestándole atención especial a estos factores a la hora de instalar los
emisores y los receptores.
Se producen también perdidas de transmisión en función de los
materiales que tenga que atravesar. Si estamos hablando de madera
o yeso, atravesará prácticamente el 100%; mientras que si atraviesa
hormigón, atravesará un 60%, y si hablamos de metal, se reduce el
paso a un 10%.
Para cada instalación se debe programar un determinado código de
casa, de tal forma que los receptores sólo responderán a los
transmisores asignados al mismo código, evitando de esta manera
interferencias de otros equipos de sistemas cercanos.
A la hora de elegir un sistema de seguridad anti-intrusión vía radio,
es muy importante que sea capaz de supervisar todos los
componentes, de tal forma que si se interrumpe la comunicación
entre el panel de control y el receptor, se de constancia del evento
mediante avisos acústicos.
En un sistema supervisado, cada transmisor envía una señal al
receptor en un tiempo dado, de tal forma que si el receptor no recibe
al menos una señal en un intervalo de tiempo determinado, el
sistema avisará de la condición de alarma.

 Detectores volumétricos de infrarrojos vía radio. Se trata de
detectores volumétricos de infrarrojos del tipo inalámbrico que no
precisan instalación alguna, pues incorpora una pequeña batería
alcalina o de litio que alimenta una emisora de radio.
Un receptor de radio colocado en la central recibe la señal actuando
sobre un relé que cambia de posición sus contactos NC – NA.
 Detectores magnéticos vía radio. A igual que los detectores
volumetricos de infrarrojos, estos detectores, depende de un
transmisor – receptor de alarma vía radio. Al producirse la
separación del contacto movil de imán del detector magnético, éste
detecta esta apertura y envia una señal por ondas de radio hacia el
receptor de alarma (ubicado en la unidad central de alarma)
actuando sobre los dispositivos de aviso.
Su funcionamiento es idéntico al de los
detectores conectados por cable a la
central salvo que la señal es transmitida
por ondas de radio, por lo que su uso es
idóneo en aquellos lugares o edificios que
por sus características así lo precisen,
como puede ser edificios de antigua
construcción (Iglesias, museos, palacios,
etc.). Disponen de varios canales
seleccionados por teclado. La frecuencia de
transmisión es del orden de 300 MHz.

OTROS TIPOS DE DETECTORES.
 Detectores volumétricos de doble tecnología. Existen
detectores volumétricos de intrusión que incorporan doble
tecnología de funcionamiento a la vez: infrarrojos y microondas,
con lo que queda completa la zona de cobertura.
Llamado así por su funcionamiento, ya que utiliza dos tecnologías
diferentes: detección de radiaciones infrarrojas producidas por el
calor humano (sensor infrarrojo) y un sensor microondas que
registra el movimiento.
 Detectores de movimiento con aviso acústico. Este modelo
de detectores son del tipo perimetral interior y tienen incorporado
un amplificador de sonido con su altavoz que produce un tono de
aviso cuando detecta el movimiento y paso de personas, su
cobertura es lineal con una longitud especialmente de unos 5 a 10
metros. Se instala en las entradas de los locales comerciales para
avisar de la entrada y salida de los clientes.
Funciona de la siguiente manera: un
emisor emite ondas
electromagnéticas, éstas se reflejan
en objetos o cuerpos: las ondas
reflejadas vuelven hacia un receptor;
y cuando varía el valor de reflejo,
indica que el espacio ha sido
perturbado, originando la
correspondiente actuación de esta
parte del sensor. Para activar sus
contactos, este doble sensor tiene que
recibir información de alarma de cada
uno, a la misma vez, evitando así
falsas alarmas. Así, cuando se cumple
el doble condicionante de detección de
infrarrojo y de movimiento, la causa
es evidente; y no funciona si sólo es
uno el que registra señal.
Estos tipos de detectores no se
conectan a la central de alarma, es
decir, son autónomos y se alimenta
de una pila de 9 V ó directamente a
la red de 230V.
Su ventaja es la autonomía y
sencillez de su instalación, su
inconveniente es, en el caso de
funcionar con pila, el remplazo de la
misma.

INSTALACION DE LOS DETECTORES
A continuación se hará una breve descripción de los detectores y su
recomendación en la instalación y conexionado.
INSTALACIÓN DE DETECTORES EN LOS SISTEMAS DE
PROTECCION ANTI-INTRUSIÓN
Antes de instalar cualquier elemento en un sistema de seguridad,
debemos tener en cuenta una serie de factores y, sobre todo en los
detectores, realizar una buena elección teniendo en cuenta los
accesos posibles a la zona vigilada y los posibles sabotajes que se
pudieran producir.
La instalación de cada tipo de detector puede ser distinta,
dependiendo del fabricante. Es importante leer las características
técnicas que viene reflejado en la hoja de prescripción técnicas de
instalación de cada detector.
Los detectores deben montarse de manera que capten y señalicen los
peligros de la forma más rápida y segura. Para ello deben cumplirse
una serie de reglas básicas:
1. Emplear los detectores de forma que sus características de detección
se empleen de forma óptima.
2. Controlar las posibles interferencias y tomar precauciones para evitar
falsas alarmas.
3. Respetar las especificaciones dadas por el fabricante (temperatura de
funcionamiento, rango de medida, etc.).
4. No corregir deficiencias de planificación incrementando la
sensibilidad del detector, dado que aumentaría las falsas alarmas.
5. Instalar los detectores en áreas protegidas siempre que sea posible.
DETECTORES PASIVO DE INFRARROJOS
El detector pasivo de infrarrojos es un detector de movimiento. Mide
la radiación infrarroja en su entorno y detecta los movimientos de
personas dentro de su rango de detección mediante los cambios en la
radiación.
Cuando detecta un movimiento transmite la información a la unidad
central mediante el cierre o apertura de un contacto.
Su aplicación es la vigilancia de espacios cerrados de cualquier
tamaño: vigilancia de todo el espacio, vigilancia de parte del espacio,
trampa para intrusos.

En la vivienda destaca su aplicación como pantalla de infrarrojos
detrás de grandes ventanas, para detectar su rotura y como
vigilancia de habitaciones importantes y áreas de paso (escalera,
pasillos, etc.).
Existen distintas posibilidades en función del tipo de detector, su
montaje y su sensibilidad. Así tenemos:
 Área de detección amplia.
 Área de detección lejana.
 Área de detección de 360º.

Cuando se instale un detector volumétrico de infrarrojos es preciso
tener presente ciertos criterios para no provocar disparos indeseados
(falsa alarma):
 En la zona de protección del detector no debe haber instalados
aparatos de calefacción, radiadores, chimeneas, ni salidas de aire
acondicionado. La tasa de falsas alarmas es elevada si existen
objetos con grandes fluctuaciones de temperatura en la zona
vigilancia.
 Debe existir un contraste cromático entre el posible intruso y el fondo
del campo de protección.
 Se recomienda su instalación a una altura entre 1,8 y 2,5 metros,
evitando ser tapado por objetos de gran tamaño para que pueda
aprovechar toda la cobertura de protección.
 Para una mayor eficacia de la cobertura se debe instalar en esquinas,
puesto que cubre mayor protección su ángulo de cobertura horizontal
que es de aproximadamente unos 100 º.
 La luz del sol no debe incidir directamente sobre el detector.
 Hay que tener en cuenta que el detector puede ser activado por
vibraciones del soporte donde está fijado, así como por movimiento
de objetos y de pequeños animales.
 Se debe procurar que los haces de protección sean perpendiculares a
los previsibles movimientos del intruso.
Correcto Incorrecto
Hay que tener en cuenta que la capacidad de detección de estos
detectores se reduce de forma proporcional al aumento de la
temperatura en las zonas a vigilar.
INTRUSIÓ
N
INTRUSIÓN

Hoja de características técnicas del Detector volumétrico SMILE 10:
ESPECIFICACIONES TÉCNICAS
Alimentación De 9 a 15 Vcc
Consumo 16 mA a 13,8 Vca
Cobertura 15 metros
Ángulo de detección 90º
Sensor piroeléctricos 2 elementos de alta densidad
Lente (haces y niveles) 31 dobles / 5 niveles
Duración de la alarma en bucle NC 4 segundos
Antiapertura Microrruptor
Anti arranque de pared Microrruptor
Contacto de alarma 200 mA – 40 V cc
Contacto de tamper Máximo 40 mA – 30 V cc
Rango de temperatura de funcionamiento De + 5 º C a + 40º C
Rango de temperatura de almacenamiento De –20º C a + 60º C
Protección RFI 10 V/m (20/1000 MHz)
Led de señalización (MW y PIR) Presente
Opción test Presente
Construcción ABS
Accesorios Rótula opcional orientable
Dimensiones 110 x 60 x 46 mm
DETECTOR VOLUMÉTRICO DE MICROONDAS.
La instalación de estos detectores volumétricos de microondas se
llevan a cabo de la misma forma que los infrarrojos, se colocan a una
altura de unos 2 metros y siempre escogiendo su colocación en las
esquinas para no dejar huecos ó zonas desprotegidas.
A la hora de elegir la instalación y emplazamiento de un detector
volumétrico de microondas, debemos tener presente los siguientes
aspectos:

 El detector de microondas es más sensible a los movimientos de
acercamiento y alejamiento que a los movimientos perpendiculares al
mismo.
 Las superficies metálicas y el hormigón armado deforman el lóbulo
(zona de cobertura) del radar actuando como espejos.
 El lóbulo atraviesa con facilidad madera y plástico.
 Otros materiales por el contrario lo absorben, es el caso de cierto tipo
de vidrios y de la piedra tallada.
 Es susceptible de atravesar pequeños tabiques, por lo que puede ser
activado por algún movimiento de personas, automóviles u objetos
fuera del entorno que se quiere proteger causando lo que se conoce
como falsas alarmas.
 Se debe evitar que el detector esté dirigido hacia al lugar donde se
encuentren tubos fluorescentes o instalarlo a menos de dos metros
de éstos.
 Si en un local hay más de un detector, se debe evitar la interposición
de sus zonas de cobertura.
 El movimiento de cortinas puede activar el sensor.
DETECTORES DE BARRERAS DE INFRARROJOS
Las barreras de infrarrojos consisten en un transmisor que emite un
rayo invisible de luz infrarroja modulada y un receptor que recoge y
avalúa la energía infrarroja recibida. La barrera detecta a un intruso
cuando cruza y, por lo tanto, interrumpe el rayo infrarrojo. Cuando
esto ocurre transmite la información a la unidad central mediante el
cierre o apertura de un contacto.
En la siguiente figura podemos observar una instalación exterior
perimetral de barrera de infrarrojo protegiendo toda la zona. En
ella se aprecia la protección total desde los cuatros ángulos. Hay
que respectar la distancia de funcionamiento máxima permitida entre
el transmisor y el receptor que el fabricante recomienda, para evitar
posibles fallos de alineación.

+ 12 Vcc - TAMPER 24 H + 12 Vcc - Alarma NC TAMPER 24 H
Instalación exterior perimetral detectores de barrera infrarrojo.
Conexionado interno de los detectores de barrera infrarrojo.
Emisor Receptor

+ 12 Vcc - Alarma NC
DETECTOR PASIVO DE ROTURA DE CRISTALES
El receptor pasivo de rotura de cristales se utiliza para vigilar los
cristales de las ventanas. Pueden ser sísmicos, si utilizan una
ampolla de mercurio para detectar la vibración que se produce
cuando se rompe un cristal ó acústico, si detecta la frecuencia de
rotura del cristal. Su aplicación es la vigilancia periférica de espacios
cerrados. Válido para monitorizar superficies acristaladas tales común
ventanas, puertas, etc., y para distintos tipos de cristal (de
aislamiento térmico, de seguridad, vidrio, etc.).
El área de detección es un círculo con el detector situado en el centro.
Para cristales multicapas (laminado, de seguridad, antibalas, etc.), no
son recomendables este tipo de detectores. En este caso, es
preferible emplear detectores de vibración.
Detector sísmico Detector microfónico
Conexionado interno del bucle NC en serie con el detector sísmico ó
de vibración y microfónico ó acústico.
ALARMA NC

DETECTOR DE CONTACTOS MAGNETICOS
Estos detectores son muy útiles para vigilar la apertura y cierre de
puertas y ventanas. El contacto magnético consiste en dos unidades:
el interruptor magnético y el imán. El interruptor magnético se
monta en un elemento fijo (por ejemplo, en el marco de una puerta o
ventana), y el imán en un elemento móvil del objeto que se quiere
vigilar, de forma que en condiciones normales el interruptor
magnético y el imán estén juntos.
Estos elementos son apropiados para vigilar el perímetro, de objetos
como la preparación de trampas para intrusos. Se coloca
fundamentalmente en las puertas y ventanas, portones de garaje de
cualquier tipo (apertura vertical, horizontal, etc.), carcasas de
aparatos, armarios, cajones, etc.
La alarma no se activa cuando el campo
magnético del imán atrae al interruptor
magnético y lo mantiene cerrado. Si el
imán, por el desplazamiento de la parte
móvil del objeto a vigilar, deja de estar
enfrentado con el interruptor, la influencia
del campo magnético disminuye
rápidamente y el contacto del interruptor
se abre y dispara la alarma.
El contacto magnético debe ser
montado de forma que responda lo
antes posible al movimiento de un
intruso. Por ello lo ideal es situarlo
tan lejos como sea posible de las
bisagras de la puerta o ventana, tal
y como se indica en las figuras.

DETECTORES DE ULTRASONIDOS
Los detectores de ultrasonidos consisten en un transmisor y un
receptor, que envían y reciben señales comprendida entre 20 y 40
KHz.
El transmisor cubre el área de vigilancia con ondas sonoras de alta
frecuencia inaudibles (ultrasonidos). El receptor recoge las ondas
sonoras reflejadas y las analiza. El movimiento de personas dentro
del área vigilada se reconoce por el cambio en la frecuencia de las
ondas (efecto Doppler) tal como se muestra en la siguiente figura.
El alcance típico de los detectores por ultrasonidos es de 9 metros
con un diámetro máximo de 6 metros. La detección se puede mejorar
de forma considerable sobreponiendo las áreas de cobertura de
distintos detectores, tal y como se muestra en la figura.

+ 12 Vcc - Alarma NC TAMPER 24 H + 12 Vcc - Alarma NC TAMPER 24 H
CONEXIÓN DETECTORES ANTI-INTRUSIÓN CON BUCLE
CERRADO (CONEXIONADO EN SERIE)
Detector volumétrico Detector contactos magnético Detector de ultrasonidos
Imán
+ -
Alimentación 12 V Tamper 24 H.
Bucle cerrado y
conexión en serie.
Relé
Reed
A la central de alarma
Resistencias de
final de línea 8K2 Ω
Salida alarma.
Bucle cerrado y
conexión en serie.
Manguera de 6 hilos
2 x 1 mm² -
Alimentación
4 x 0,25 mm²
Señales

+ 12 Vcc - Alarma NA TAMPER 24 H + 12 Vcc - Alarma NA TAMPER 24 H
CONEXIÓN DETECTORES ANTI-INTRUSIÓN CON BUCLE
ABIERTO (CONEXIONADO EN PARALELO)
Detector volumétrico Detector contactos magnético Detector de ultrasonidos
Imán
+ -
Alimentación 12 V
Salida alarma. Bucle
abierto y conexión en
paralelo.
Tamper 24 H. Bucle
cerrado y conexión
en serie.
Relé
Reed
A la central de alarma.
Resistencias de
final de línea 8K2 Ω
Manguera de 6 hilos
2 x 1 mm² -
Alimentación
4 x 0,25 mm²
Señales

INSTALACION DE DETECTORES PARA SISTEMAS DE
PROTECCIÓN CONTRA INCENDIO
Antes de instalar cualquier detector, hay que tener en cuenta las
características de la zona a proteger y los posibles incendios.
Los detectores como hemos dicho son los elementos encargados de
activar una señal de alarma cuando percibe alguna anomalía en la
zona a detectar, pudiéndose tratar de un incendio.
A continuación veremos la instalación y conexionado de algunos tipos
de detectores para la protección contra incendio más usuales.
DETECTORES DE HUMOS Y GASES DE COMBUSTIÓN.
Para instalar un detector iónico, debemos tener en cuenta los
siguientes factores:
 Se utiliza entre temperatura de -20ºC y 50ºC
 La velocidad de aire debe ser de 5m/s.
Para instalar un detector óptico, debemos tener en cuenta los
 Se ve afectado por el polvo o los aerosoles, los cuales pueden causar
alarmas intempestivas.
 La temperatura de trabajo debe estar comprendida entre -20ºC y
50ºC.
 La velocidad de aire debe ser inferior a 5m/s.
Las características del detector óptico son similares a las de los
detectores iónicos y termovelocimétricos:
Instalación de dos a seis hilos y según la unidad de control.
Control visual de funcionamiento, envía un destello cada 4
segundos.
Salida para indicador de alarma remota.
Tensión de funcionamiento de 15 a 30 Vcc.
Consumo en reposo: 80 mA.
Consumo en alarma: 20 mA.
Temperatura de trabajo de -10º a 60ºC.
Humedad soportada: 90%.
Con el objeto de evitar que el polvo que pueda generarse en el
lugar de trabajo penetre en la cámara del detector, existen unos
protectores de polvo que se colocan en los detectores hasta el
momento de la puesta en marcha de la instalación, evitando así
falsas alarmas en el momento de su uso.

Conexionado de detectores en línea convencional.
DETECTORES DE LLAMAS
También llamados de radiación, pueden ser de llamas o de chispas.
Debemos tener en cuenta a la hora de instalar los detectores de
llamas los siguientes factores:
 Los detectores de llamas infrarrojos pueden ser perturbados por el
reflejo de la luz solar, y por tanto causar falsa alarma.
 Los detectores de llamas ultravioletas tienen gran sensibilidad.
Son adecuados para grandes alturas, y su alcance de detección puede
llegar a los 20 m².
DETECTORES TÉRMICOS
Pueden ser termoestáticos o termoeléctricos. Debemos tener en
cuenta a la hora de instalar los detectores termoestáticos los
 No se puede instalar en zonas donde sea habitual la presencia de
humo (cocinas, aparcamientos, etc.).
 No se puede instalar en zonas donde se vean afectados por aumentos
de temperatura no procedentes de los incendios, como el sol en
algunos techos no aislados térmicamente.
 La temperatura de activación no debe superar a los 30ºC
(temperatura máxima ambiente).
 La altura máxima de instalación no debe superar los 7 ó 8 metros.
 El alcance del detector se aproxima a 40 m cuadrados.
 De los detectores termovelocimétrico debemos saber:

1) La temperatura de trabajo oscila entre 75ºC y 80ºC.
2) Para activarse la señal de alarma, se debe producir un
incremento de temperatura superior a los 22ºC/minuto.
3) La altura de instalación no debe superar los 7 ó 8 metros.
4) El alcance del detector se aproxima a 40m².
Los detectores analógicos, iónicos, ópticos, termovelocimétrico y
térmicos presentan algunas funciones comunes, como son:
 Control de autochequeo. Los detectores se autochequean
enviando destellos verdes por el led de alarma, que pasa a rojo
fijo cuando se produce la alarma.
 Niveles de alarma y mantenimiento. Estos niveles se
programan desde la central individualmente por sectores o de
forma colectiva para cada tipo.
 Salida de alarma remota. Los detectores disponen de una salida
de alarma remota, que se activa desde la central cuando ésta
confirma que el detector ha alcanzado el nivel de alarma
programado.
 Zócalos. Cuando un sistema de detectores es de una misma firma
comercial, ésta utiliza elementos de anclaje similares para sus
detectores, facilitando y agilizando así el montaje.
UBICACIÓN DE LOS DETECTORES
Hay que cumplir una serie de normas relativas a la situación de los
dispositivos detectores para que estos cumplan su misión de la forma
más eficaz posible.
DISTANCIAS MÍNIMAS
La distancia de los detectores a las paredes, instalaciones y
elementos almacenados no debe ser inferior a 0,5 metros, excepto en
pasillos, corredores o partes similares de un edificio con una anchura
inferior a 1 metro. Si hay vigas o travesaños o, por ejemplo,
conductos de aire acondicionado que están a menos de 0,15 metros
del techo entonces la distancia lateral debe ser de al menos 0,5
metros.

DISMINUCIÓN DE LA DENSIDAD DE HUMO CON LA ALTURA
Cuanta más alta es una habitación, a mayor distancia del techo debe
ser montado el detector de humo: en la parte superior de la
habitación se forma una capa de aire caliente, y el humo, que se
enfría gradualmente cuando sube, no puede atravesarla y llegar al
detector.
Los fuegos sin llama habitualmente no tienen suficiente energía
termal para llevar el humo hasta techos muy altos.
Cabe decir que los detectores en los sistemas de seguridad contra
incendio tienen la altura de instalación limitada a 8 metros. Si nos
encontramos en una estancia que supere tal altura, no se podrán
instalar a la altura del techo, sino a la altura máxima permitida por el
detector.
PUNTOS DE ALARMA MANUAL
Los puntos de alarma manual, son considerados detectores manuales
pues, dispararán la alarma cuando alguien rompe el pequeño cristal
que los protege. Deben ser instalados donde puedan ser claramente
visibles, en las rutas de escape, como por ejemplo salidas, pasillos,
escaleras, compartimentos de mangueras, áreas especialmente
peligrosas, entradas, etc., y siempre a intervalos no superiores a los
40 metros.

CONEXIÓN DETECTORES CONTRA INCENDIO CON BUCLE
ABIERTO
Se muestra en la siguiente figura que los detectores se conectan en
paralelo, y la línea de detección ha de finalizar en un elemento de
terminación adecuado (impedancia de fin de línea) con una
resistencia. Se realiza una comprobación en bucle abierto y de
cortocircuito.
CONEXIÓN DETECTORES CONTRA INCENDIO CON BUCLE
CERRADO
En lugar de terminar la línea con una impedancia de fin de línea, los
detectores se colocan en serie y la línea vuelve hasta la unidad de
control desde el último detector. De esta forma, la línea puede ser
alimentada y comprobada desde ambos extremos. Así, las señales de
alarma pueden darse aun en el caso de que se abra la línea, por
ejemplo, a causa del fuego.
Deben se montados a una altura entre
1,5 y 1,7 metros del suelo. De esta
manera se evitan accionamientos no
deseados, como por ejemplo, una
confusión al encender las luces en la
oscuridad.

AC AC + Zona 2 - - Zona 1 + Key + SR - +SRA + - +MAG NA NC COM - FAULT+
Salida Relé
contactos
seco
Dispositivos
Extractor, Electro
válvulas
Electromagnétic24Vcc
A B ALTAVOZ + SRA - + BAT -
1- 2+
3+
- +SR
Resistencia
2K2 final de
línea
R= 1K8
R= 2K2
Pulsador
manual de
alarma
Detector
óptico de
humos
Detector
Térmico
Detector
Térmico
SIRENA
Autoalimentada
Autoprotegida
Aux
24 V
Detector
óptico de
humos
CONEXIONADO DE LOS DETECTORES CON BUCLE ABIERTO A
DOS HILOS A LA CENTRAL DE ALARMA CONTRA INCENDIO
CENTRAL ANTIINCENDIO 2 ZONAS – TECNO20 IN
SESSESESENSORES T20 IN
Cerradura electrónica.
NA Central desconectada
de avisos de salida.
NC  Central Conectada
Batería
24Vcc
SIRENA / CAMPANA
Activación 24 Vcc
Hilo Negativo negro de 1,5 mm².
Hilo Positivo rojo de 1,5 mm²

MONTAJE PRÁCTICO DE UN CIRCUITO DETECTOR DE
MOVIMIENTO
El circuito electrónico que se va a describir consiste en un detector de
proximidad o de movimiento basado en un sistema de detección por
variación de un campo electrostático, es decir, capta las
perturbaciones que se producen en el campo eléctrico, cuando en su
interior se mueve un cuerpo con una cierta carga electrostática.
Cualquier objeto que contenga una cierta carga eléctrica produce una
perturbación en el campo eléctrico del recinto en el que penetra. Este
fenómeno es de corta duración ya que en las cargas se redistribuyen
rápidamente, volviendo a quedar el campo totalmente estable. Es
preciso, pues, conseguir que esta perturbación sea detectada y así
obtener el objetivo propuesto.
Las personas son capaces también de producir esta alteración ya que
siempre son portadoras de unas cargas eléctricas estáticas, por lo
tanto también será posible hacer funcionar este circuito ante la
presencia de seres humanos.
Se compone de una placa sensora de cobre, según el tamaño, tendrá
mayor o menor detección y captación de los movimientos, el circuito
electrónico que hace la función de amplificador, detección y
generador de impulsos de salida
La aplicación de estos detectores está muy extendida, sobre todo, en
el campo de la apertura automática de puertas, cuando se detecta la
proximidad de una persona a las mismas. Sin embargo, existen otras
posibilidades de empleo muy variadas, cuyo límite únicamente se
encontrará en la imaginación del constructor.
FUNCIONAMIENTO DEL CIRCUITO
El funcionamiento del detector está basado en el acoplamiento entre
la placa sensora y la etapa de entrada del equipo mediante los
condensadores C1, C2 y C3 y las resistencias R1, R2 y R3 que sirven
de enlace con el primer paso amplificador formado por el transistor
FET Q1, el cual proporciona una elevada impedancia de entrada,
aunque con ganancia unidad, al estar montado en configuración de
fuente común. El comportamiento del conjunto de componentes del
circuito es muy curioso ya que el punto de unión de R1, R2 y C1 se
comporta como si se tratara de una bobina, sobre la que se
encuentra conectada en paralelo la placa sensora, que trabaja como
un condensador formando un circuito L-C, con una frecuencia de
resonancia¹ interior a los 50 Hz de la red.

El filtro paso-bajo a la entrada del primer paso amplificador permite
detectar únicamente la señal de baja frecuencia generada en el
elemento sensor, evitando así que cualquier ruido parásito que se
capte pueda poner en marcha el detector.
Cualquier modificación del campo eléctrico que se produce en las
proximidades de la placa, hará entrar en resonancia al circuito
anterior, produciendo una oscilación que se aplica al primer
amplificador (A1) de los cuatros que contiene el circuito integrado IC1
(TL084). Este amplificador sólo dejará pasar frecuencias bajas por la
acción de sus componentes externos, pudiéndose ajustar la
sensibilidad mediante la resistencia ajustable VR1, situado en el
punto de conexión con la sección A2 la cual sólo emitirá un impulso
de detección cuando la tensión presente en la entrada supere un
valor predeterminado. La sección A3 está dispuesta en la forma de un
multivibrador monoestable, de forma que al recibir la señal de A2
produce un impulso de salida de corta duración que se aplica al
transistor de salida Q2, regulando la corriente hacia el Relé RL1,
estableciendo su activación y desactivación. Este relé será el
encargado de gobernar, mediante el contacto Normalmente Cerrado
NC, la salida de alarma hacia la central ó unidad de control con
entrada NC.
Frecuencia de resonancia¹ El fenómeno de la resonancia se produce cuando
la reactancia inductiva de un circuito es igual que la reactancia capacitiva,
siendo en estas circunstancias el valor de la impedancia del circuito, igual a
la resistencia, esto es, Z=R. En estas condiciones se dice que el circuito es
resonante y dicho fenómeno se producirá a una determinada frecuencia,
denominada, frecuencia de resonancia.
ESQUEMA EN BLOQUE FUNCIONAL
Etapa de entrada simulada con
circuito resonante LC formada
de la placa sensora como
condensador y la red R1, R2 y
C1 como bobina.
Amplificación de la señales. Q1
Amplificador Operacional
A1 y A2 Detección,
comparación y
amplificación de señales
de baja frecuencia.
Ajuste de la sensibilidad
Detección
Amplificación
Generación de
impulsos
Amplificador Operacional A3.
Multivibrador monoestable y
control de relé de salida.

PROCESO OPERATIVO DE MONTAJE
1. Seleccionar el material y componentes necesarios para el
montaje del detector, respetando los valores indicados en la
lista de componentes adjunta.
2. El montaje comenzará montando primero los componentes
pasivos: y posteriormente los componentes activos poniendo
especial atención a su polarización y posición de estos.
3. La primera fase del montaje corresponde a la inserción de
todas las resistencias en sus respectivas posiciones, indicadas
en la serigrafía del circuito impreso.
4. Después se realizará el montaje de los condensadores cuyas
posiciones también están perfectamente indicadas en el
circuito impreso. Se prestará atención a la posición de los
electrolíticos, con objeto de no colocarlos invertidos, tomando
referencia al signo + que aparece en la serigrafía del circuito
impreso.
5. Después se montará el conjunto de semiconductores, dejando
la inserción del circuito IC1 para el último lugar, sobre el
zócalo, ya instalado. La referencia de montaje de este circuito
será la pequeña muesca de un extremo que se hará coincidir
con la indicada en la serigrafía.
6. El montaje de la placa se completa con la colocación de las
clemas ó regletas de conexiones y el relé de salida.
AJUSTE DEL DETECTOR
Durante la puesta en marcha se regulará la resistencia ajustable VR1
la sensibilidad del circuito con objeto de adaptar el circuito al entorno
en el que se debe de trabajar y de acuerdo con la mayor o menor
proximidad a la que se desee efectuar la detección.
El LED rojo se encenderá en el momento que haya detectado
movimiento y volverá a apagarse después de unos segundos.
Para que vuelva a detectar es aconsejable esperar un breve espacio
de tiempo, sin que haya movimiento, para que se restablezca las
señales en el circuito y esté disponible para una nueva detección.

PLACA SENSORA
ESQUEMA ELÉCTRICO
Es el elemento fundamental para detectar la
variación producida por el movimiento de un
cuerpo en el campo electrostático que se
mueve.
La placa sensora posee unas dimensiones de
240x140mm. Constituidas por placas de
cobre de circuito impreso de doble cara.
La cobertura de la detección dependerá del
tamaño de la placa sensora y de la posición
donde se instale.
Realizar con hilo de 0,5 mm de sección la
conexión entre la placa sensora y el circuito
impreso. Soldando con estaño las
conexiones.

PLACA DE CIRCUITO IMPRESO

COMPONENTES Y
MATERIALES
NECESARIOS
R1 = Resistencia de ¼ W de
10 M
3,3 MΩ
R3, R12 = Resistencia de ¼
W de 10 KΩ
22 KΩ
R5, R7, R11, R15 =
Resistencia de ¼ W de 47K
Ω
470 Ω
R8, R9 = Resistencia de ¼
W de 4,7KΩ
R10 = Resistencia de ¼ W
de 15KΩ
R13, R14 = Resistencia de
¼ W de 470 KΩ
R16 = Resistencia de ¼ W
2,2 KΩ
R17 = Resistencia de ¼ W 1
KΩ
R18 = Resistencia de ¼ w
680 Ω
VR1 = Resistencia ajustable
100 KΩ
C1 = Condensador 1,5 nF.
63 V. Poliester
C2 = Condensador 330 nF.
63 V. Poliester
C3, C5, C9 = Condensador
470 nF. 63 V. Poliester
C4, C11 = Condensador 47
µF. 16 V. Electrolítico
63 V. Poliester
63 V. Poliester
C8 = Condensador 4,7 µF.
16 V. Electrolítico
C10 = Condensador 10µF.
16 V. Electrolítico
D1 = Diodo silicio 1N4148
D2 = Diodo de silicio
1N4007
D3 = Diodo LED rojo 5mm.
Q1 = Transistor FET Canal N
2N4390
Q2 = Transistor BJT NPN
BC548B
IC1 = C.I. TL084
RL1 = Relé 12 V 1 circuito.
Z1 = Zócalo de 14 pines.

Detectores en los sistemas de alarma

Más contenido relacionado

La actualidad más candente (20)

Destacado (20)

Similar a Detectores en los sistemas de alarma (20)

Más de Jomicast (20)

Último (20)

Detectores en los sistemas de alarma
