PROYECTO: RENTAL
MÓDULO M2
INGENIERÍA
ESPECIFICACIÓN TÉCNICA
DISCIPLINA: ARQUITECTURA
CO-OL_RENT_M2_EE.TT.
REV. ELABORADO REVISADO EMITIDO PARA FECHA CHK’D
1 J. DOMINGUEZ C. LOPEZ INFORME POR EL CLIENTE 05/02/2021 OK
2 J. DOMINGUEZ P. ARRIBASPLATA INFORME POR EL CLIENTE 08/04/2021 OK

CO-OL_RENT_M2_EE.TT_REV.2
MÓDULO ESTÁNDAR M2
ESPECIFICACIÓN TECNICA
1
MÓDULO M2
MODELO ESTANDAR
DESCRIPCIÓN BREVE
Módulo de estructura metálica, área de
14.70 m2 y configuración simple. Empleado
para oficinas, dormitorios, etc.

2
INDICE ESPECIFICACIONES TÉCNICAS – M2
INDICE ESPECIFICACIONES TÉCNICAS – M2 .................................................................................. 2
1. Alcance.................................................................................................................................. 3
2. Descripción del producto ..................................................................................................... 3
3. Descripción estructural......................................................................................................... 3
3.1. Chasis piso......................................................................................................................... 3
3.2. Chasis de techo................................................................................................................. 4
3.3. Pilares................................................................................................................................ 5
3.4. Pernos SOCKET CILÍNDRICO M12..................................................................................... 5
3.5. Descripción arquitectónica............................................................................................... 5
3.6. Panel ciego........................................................................................................................ 6
3.7. Puerta................................................................................................................................ 6
3.8. Ventana............................................................................................................................. 6
3.9. Acabados........................................................................................................................... 6
4. Instalaciones eléctricas......................................................................................................... 8
4.1. Alcance.............................................................................................................................. 8
4.2. Tablero eléctrico............................................................................................................... 8
4.3. Interruptores .................................................................................................................... 9
4.4. Tomacorrientes................................................................................................................. 9
4.5. Conductores.................................................................................................................... 10
4.6. Accesorios eléctricos ...................................................................................................... 10
4.7. Tuberías y accesorios...................................................................................................... 11
4.7.1. Tuberías para circuitos derivados y alimentadores .................................................. 11
4.7.2. Tubería Flexible .......................................................................................................... 11
4.7.3. Tubería PVC................................................................................................................. 11
4.8. Artefacto de iluminación................................................................................................ 12
4.9. Equipo de aire acondicionado........................................................................................ 12
4.10. Tomacorriente industrial............................................................................................ 12

3
1. Alcance
El presente documento describe en forma general la estructura, arquitectura, materiales
que lo conforman y los componentes tanto de mobiliario, equipos e instalaciones que
componen el edificio como una unidad.
Dichas especificaciones deberán cumplir con los requisitos mínimos de calidad y deberán
estar acorde con las normas nacionales vigentes, esto para avalar la seguridad del usuario
final y garantizar el correcto desempeño de la instalación durante el tiempo de servicio.
2. Descripción del producto
Dimensiones de la implementación del módulo M2EXP
 Ancho interior : 2280mm.
 Largo interior : 5900mm.
 Altura interior : 2509mm.
 Ancho exterior : 2430mm.
 Largo exterior : 6050mm.
 Altura exterior : 2785mm.
3. Descripción estructural
La estructura del módulo M2EXP está conformada por 3 partes: el chasis del piso, el chasis
del techo y los pilares, los cuales unen los dos primeros.
3.1. Chasis piso
La estructura del piso está conformada por vigas perimetrales de acero A36 estructural con
dimensiones 150x50mm con un espesor de 2mm, con aplicación de base en 2m/s y acabado
con pintura esmalte, el cual cuenta con dos perforaciones transversales para poder ser
movilizado.

4
Las vigas perimetrales se encuentran reforzados con viguetas de canal “U” de 3”x1 ½”x3mm,
sobre las viguetas se encuentran planchas de terciado de 18mm.
Sobre las planchas de terciado de 18mm se encuentra un acabado de piso vinílico de 2mm.
3.2. Chasis de techo
La estructura del techo está conformada por una viga perimetral de acero de perfil doblado
de 3mm de espesor. El marco se encuentra reforzado con viguetas de tubo cuadrado y
ángulos de acero de 38 mm x 38 mm.
El panel de techo tiene un espesor de 50mm, está compuesto por el exterior por una lámina
de Aluzinc RAL 9003 de 0.40mm y acabado acanalado, luego tiene un aislamiento de
poliestireno expandido y el acabado interior es de una lámina de Aluzinc RAL 9003 de 0.4mm
de espesor con acabado liso.

5
3.3. Pilares
La estructura del módulo M2EXP está sostenida por 4 pilares de acero, las dimensiones de
cada pilar son 150x210x3mm de espesor y acabado con pintura esmalte. Los pilares son
fijados a chasis de piso y de techo con pernos SOCKET CILÍNDRICO M12.
3.4. Pernos SOCKET CILÍNDRICO M12
Las columnas se unen con los chasis de piso y techo a través de SOCKET CILÍNDRICO M12 en
Calidad 12.9:
12 -> 1200 N/mM12 de resistencia a la tracción
9 -> 1080 N/mM12 de limite elástico
3.5. Descripción arquitectónica
El módulo cuenta con 03 tipos de paneles perimetrales:

6
3.6. Panel ciego
Los cerramientos perimetrales del módulo M2, tienen un espesor de 50mm, está compuesto
por el exterior por una lámina de Aluzinc RAL 9003 de 0.40mm y acabado acanalado, luego
tiene un aislamiento de poliestireno expandido densidad 20kg/m3 y el acabado interior es
de una lámina de Aluzinc RAL 9003 de 0.4mm de espesor con acabado liso.
3.7. Puerta
Panel puerta con medidas de 900x2100mm, compuesto por el exterior de una lámina de
Aluzinc de 0.4mm en Ral 7035 por ambas caras, luego tiene un aislamiento de poliestireno
expandido de 35mm de espesor, densidad de 20 kg/m3 y el acabado interior es de una
lámina de Aluzinc de 0.4mm, los marcos son de aluminio con pintura electrostática color
blanco mate y secado al horno, la cerradura es de tipo embutir con manija de 2 golpes.
3.8. Ventana
Ventana con marco de PVC en medidas de 850x1000mm con cristal crudo de 6mm.
3.9. Acabados
Piso, llevará un revestimiento de vinil alto transito color gris de 2mm de espesor y soldado
mediante termofusión.

7
Cielo raso rígido, compuesto por una capa de OSB estructural de 9.5mm revestida por una
capa de Aluzinc de 0.35mm de espesor RAL 9003.
Zócalos, en la parte inferior de los paneles y a lo largo del perímetro del módulo se emplea
un contra zócalo de Aluzinc de 0.35mm RAL 9003, con una altura de 40 mm.

8
Esquineros, para cubrir las juntas en las esquinas interiores del módulo se emplean
esquineros de Aluzinc 0.35mm de espesor.
4. Instalaciones eléctricas
4.1. Alcance
La presente especificaciones técnicas presentan las características eléctricas de los
materiales que forman parte de las instalaciones eléctricas del módulo M2.
Los trabajos se efectuarán de acuerdo con los requisitos de las secciones aplicables en los
siguientes códigos y reglamentos:
 Reglamento Nacional de Edificaciones EM.010
 Normas DGE-MEM
 NORMA IEC
 Código Nacional de Electricidad-Utilización 2006
 Norma 175-2008-MEM/RM
 Normas Técnicas Peruanas.
4.2. Tablero eléctrico
El tablero eléctrico del módulo M2 será de PVC adosable conformada por un riel.

9
El equipamiento interior está compuesto por:
Interruptores termomagnéticos de capacidades 20A, Icc: 6KA; 25A, Icc: 6KA; 16A, Icc: 6KA;
ID: 25A-30mA, 220V, 1ф, 60HZ y está calculado de acuerdo a la norma técnica peruana IEC-
60898-1, van montados en el tablero M2, estos elementos protegen a los circuitos
alimentadores y están dimensionado de acuerdo a su nivel de voltaje de operación,
capacidad de corto circuito y corriente nominal.
Interruptor diferencial, su finalidad es dar una adecuada protección a las personas, en
general, se utilizarán Interruptores diferenciales de 30mA de sensibilidad de corriente
nominal de 25A y seguirá la norma IEC 947-1-3. (Marca de interruptor diferencial referencial:
CHINT)
4.3. Interruptores
Los interruptores serán del tipo simple color blanco y deberán cumplir con las siguientes
especificaciones:
 VOLTAJE: 250 Volt;
 CAPACIDAD NOMINAL: 10 A;
4.4. Tomacorrientes
Los tomacorrientes serán del tipo doble universal con espiga a tierra para empotrar, deberán
cumplir las siguientes especificaciones:
 VOLTAJE: 250 Volt
 CAPACIDAD NOMINAL: 16 A
 TIPO: Universal
 BORNES DE BRONCE: Doble conexión a presión con tornillo y aislación contra
contacto directo
 FIJACION: En chasis plástico a presión o en chasis metálico a
tornillo

10
4.5. Conductores
Todos los conductores a usarse en el interior del módulo, serán de cobre electrolítico de
99.9% de conductividad y serán libre de halógeno LSOH-90° para 450-750V y 90° C de
temperatura de operación
Características:
 CONDUCTOR: cobre
 AISLAMIENTO: Polietileno reticulado
 CUBIERTA: Compuesto termoplástico libre de halógenos
 TENSION DE OPERACIÓN: 0.6/1kv
 TEMPERATURA DE OPERACIÓN: 90°c
4.6. Accesorios eléctricos
Terminales tipo punta, se usarán para la conexión del cable de cada circuito al interruptor
termomagnético.
Terminales tipo ojo, se usarán para aterrar cada circuito a la barra de tierra del tablero.

11

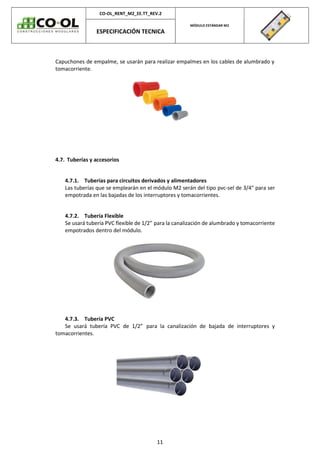

Capuchones de empalme, se usarán para realizar empalmes en los cables de alumbrado y
tomacorriente.
4.7. Tuberías y accesorios
4.7.1. Tuberías para circuitos derivados y alimentadores
Las tuberías que se emplearán en el módulo M2 serán del tipo pvc-sel de 3/4" para ser
empotrada en las bajadas de los interruptores y tomacorrientes.
4.7.2. Tubería Flexible
Se usará tubería PVC flexible de 1/2” para la canalización de alumbrado y tomacorriente
empotrados dentro del módulo.
4.7.3. Tubería PVC
Se usará tubería PVC de 1/2” para la canalización de bajada de interruptores y
tomacorrientes.

12
4.8. Artefacto de iluminación
Luminaria del tipo Led de 24W que va adosable al techo del módulo M2.
Características:
- Color de luz: Blanco
- Potencia de consumo: 24W
- Voltaje: 240V
- Disparador de calor: Aluminio
- Flujo luminoso: 1260 lúmenes
- Frecuencia: 60Hz
- Diámetro: 20cm
4.9. Equipo de aire acondicionado
Equipo de aire acondicionado tipo ventana que estará empotrado en el módulo estará
ubicada al costado de la puerta de entrada y tendrá las siguientes características.
Características:
- Tipo de aire acondicionado: Ventana
- Capacidad de enfriamiento: 12000 BTU
- Voltaje: 230V
- Potencia de consumo: 1500W
- Dimensiones: 660x449x711mm
- Frecuencia: 50-60HZ
4.10. Tomacorriente industrial
El módulo M2 se energizará a través de una toma industrial y tienes las siguientes
características:
 INDICE DE PROTECCION: IP 44
 POLOS: 3
 AMPERIOS: 32A
 VOLTAJE: 230V
 FRECUENCIA:
 ADOSABLE 60 HZ

13
