- 1. FUENTES DE PODEREdison Jara VRicardo Rodriguez C
- 2. DEFINICIONEs un dispositivo electrónico utilizado para convertir y regular la corriente alterna a corriente continua para alimentar las diferentes partes del computador.
- 3. TIPOS DE FUENTESEn los PC se pueden encontrar actualmente dos tipos de fuentes de alimentación la fuente AT y la Fuente ATX . Las fuentes AT tienden a desaparecer del mercado debido al avance y mejoramiento de las nuevas tecnologías
- 4. Funcionamiento electrónico fuente En la siguiente lista se muestran las diferentes etapas por las que la electricidad es transformada para alimentar los dispositivos de la computadora.
- 5. 1.- Transformación: el voltaje de la línea doméstica se reduce de 127 Volts a aproximadamente 12 Volts ó 5 V. Utiliza un elemento electrónico llamado bobina reductora.
- 6. 2.- Rectificación: se transforma el voltaje de corriente alterna en voltaje de corriente directa, esto lo hace dejando pasar solo los valores positivos de la onda (se genera corriente continua), por medio de elementos electrónicos llamados diodos.
- 7. 3.- Filtrado: esta le da calidad a la corriente continua y suaviza el voltaje, por medio de elementos electrónicos llamados capacitores.
- 8. 4.- Estabilización: el voltaje ya suavizado se le da la forma lineal que utilizan los dispositivos. Se usa un elemento electrónico especial llamado circuito integrado. Esta fase es la que entrega la energía necesaria la computadora.
- 9. Diagrama de como se transforma la corriente alterna en continua
- 10. Dispositivos Electrónicos de una fuenteEl transformador es un dispositivo que convierte la energía eléctrica alterna de un cierto nivel de voltaje, en energía alterna de otro nivel de voltaje, por medio de la acción de un campo magnético. Está constituido por dos o más bobinas de material conductor, aisladas entre sí eléctricamente por lo general enrolladas alrededor de un mismo núcleo de material ferromagnético. La única conexión entre las bobinas la constituye el flujo magnético común que se establece en el núcleo.
- 11. Transformador
- 12. Diodos rectificadoresEl rectificador de media onda es un circuito empleado para eliminar la parte negativa o positiva de una señal de corriente convirtiéndola en corriente directa de salida
- 13. CondensadorUn filtro de condensador es un circuito eléctrico formado por la asociación de diodo y condensador destinado a filtrar o aplanar el rizado, dando como resultado una señal eléctrica de corriente continua cuya tensión no varía prácticamente en el tiempo.
- 14. Regulador voltaje Es un dispositivo electrónico utilizado para regular el voltaje o tensión de una fuente o circuito electrónico.
- 15. Esquema sencillo de una fuente
- 16. FUENTE ATAT son las siglas de ("AdvancedTechnology") ó tecnología avanzada, que se refiere a una nuevo estándar de dispositivos introducidos al mercado a inicios de los años 80´s que reemplazo a una tecnología denominada XT ("eXtendedTechnology") ó tecnología extendida.
- 17. FUENTE AT1.- Ventilador: expulsa el aire caliente del interior de la fuente y del gabinete, para mantener frescos los circuitos.2.- Conector de alimentación: recibe el cable de corriente desde el enchufe doméstico.3.- Selector de voltaje: permite seleccionar el voltaje americano de 127V ó el europeo de 240V.4.- Conector de suministro: permite alimentar cierto tipo de monitores CRT.5.- Conector AT: alimenta de electricidad a la tarjeta principal.6.- Conector de 4 terminales IDE: utilizado para alimentar los discos duros y lasunidades ópticas.7.- Conector de 4 terminales FD: alimenta las disqueteras.8.- Interruptor manual: permite encender la fuente de manera mecánica.
- 18. CONECTORES1.- Fase (127 Volts) 2.-Tierra Física.3.- Neutro.
- 20. Potencia de la fuente ATLas fuentes AT comerciales tienen Wattajes de 250 W, 300 W, 350 W y 400 W. Repasando algunos términos de electricidad, recordemos que la electricidad no es otra cosa mas que electrones circulando a través de un medio conductor. La potencia eléctrica de una fuente AT se mide en Watts (W) y esta variable está en función de otros dos factores:
- 21. El voltaje: es la fuerza con la que son impulsados los electrones a través de la línea eléctrica doméstica. Se mide en Volts (V) Corriente: es la cantidad de electrones que circulan por un punto en específico del cable cada segundo. Su unidad de medida es el Ampere (A). Ejemplo: si una fuente AT indica que es de 250 W entonces:El Wattaje = Voltaje X Corriente , W = V X ASabemos que el voltaje es de 127 V y tenemos los Watts, solo despejamos la corriente.A = W / V , A = 250 W / 127 V , A = 1.9 Entonces lo que interesa es la cantidad de corriente que puede suministrar la fuente, porque a mayor cantidad de corriente, habrá mayor potencia y podrá alimentar una mayor cantidad de dispositivos. En este caso es de 1.9 Amperes.
- 22. Fuente ATXATX son las siglas de ("AdvancedTechnologyeXtended") ó tecnología avanzada extendida, que es la segunda generación de fuentes de alimentación introducidas al mercado para computadoras con microprocesador Intel® Pentium MMX.

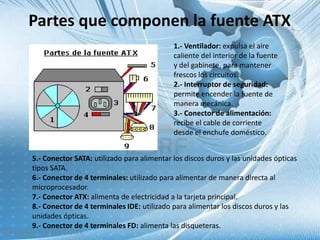

- 23. Partes que componen la fuente ATX1.- Ventilador: expulsa el aire caliente del interior de la fuente y del gabinete, para mantener frescos los circuitos.2.- Interruptor de seguridad: permite encender la fuente de manera mecánica.3.- Conector de alimentación: recibe el cable de corriente desde el enchufe doméstico.5.- Conector SATA: utilizado para alimentar los discos duros y las unidades ópticas tipos SATA.6.- Conector de 4 terminales: utilizado para alimentar de manera directa al microprocesador.7.- Conector ATX: alimenta de electricidad a la tarjeta principal.8.- Conector de 4 terminales IDE: utilizado para alimentar los discos duros y las unidades ópticas.9.- Conector de 4 terminales FD: alimenta las disqueteras.
- 29. Fuentes SLI / XFire Las tecnologías SLI/X-Fire implementadas en las tarjetas de video, requieren un alto consumo de energía eléctrica, por lo que la MotherBoard ya no es un medio efectivo para transmitir la electricidad necesaria para alimentarlas, por ello se han integrado conexiones directas entre la fuente ATX y las tarjetas de video tipo PCIe. Cabe mencionar que no es necesario el uso de fuentes con estos conectores, ya que se han introducido al mercado adaptadores que permiten a cualquier fuente ATX, alimentar las tarjetas de video.
- 30. Potencia de la fuente ATX Las fuentes ATX comerciales tienen Wattajes de: 300 Watts (W), 350 W, 400 W, 480 W, 500 W, 630 W, 1200 W y hasta 1350 W. Repasando algunos términos de electricidad, recordemos que la electricidad no es otra cosa mas que electrones circulando a través de un medio conductor. La potencia eléctrica de una fuente ATX se mide en Watts (W) y esta variable está en función de otros dos factores:El voltaje: es la fuerza con la que son impulsados los electrones a través de la línea eléctrica doméstica. Se mide en Volts (V) y en nuestro caso es de 127 V. La corriente: es la cantidad de electrones que circulan por un punto en específico cada segundo. Su unidad de medida es el Ampere (A). Ejemplo: si una fuente ATX indica que es de 400 W entonces:El Wattaje = Voltaje X Corriente , W = V X ASabemos que el voltaje es de 127 V y tenemos los Watts, solo despejamos la corriente.A = W / V , A = 400 W / 127 V , A = 3.4 Entonces lo que interesa es la cantidad de corriente que puede suministrar la fuente, porque a mayor cantidad de corriente, habrá mayor potencia y podrá alimentar una mayor cantidad de dispositivos. En este caso es de 3.4 Amperes.
- 31. Consumo de Watt de pc
- 32. Complementostecnología power-on que permite ser apagada por softwarese pueden realizar conexiones desconexiones por softwarefuentes atx v1.xdos conectores extras conector auxiliar 6 terminales fueusado por los primeros Pentium 4socket 423atx12v 1.3conector ATA 15 terminalesatx12v v2.xcambio el conector de potencia de 20 a 24 terminales elimino el conector 6 terminales ya no se utilizo masratifico conector serial atalas fuentes también cumplen el papel de enfriamiento de pc extrayendo el aire caliente
- 33. Marcas reconocidas fuentesCooler MasterCorsairThermaltakeZalmanTHERMALTAKE XASER 480W ZALMAN ZM400A-APF ANTEC TRUEPOWER (430W) TOPOWER 470 (CON TRIPL FAN-470WATTS) Calculadora de watt en un pchttp://www.extreme.outervision.com/psucalculatorlite.jsp
