Este documento describe diferentes tipos de fuentes de alimentación para computadoras, incluyendo fuentes lineales y conmutadas. Explica las ventajas y desventajas de cada tipo, así como su funcionamiento básico. También cubre conceptos como eficiencia, factor de potencia y especificaciones comunes. Por último, ofrece consejos sobre la instalación y selección adecuada de fuentes de alimentación.
Trabajo sistemas
- 1. Institución Educativa Narciso Cabal Salcedo Asignatura: Sistemas Trabajo presentado por: Camilo Andrés GuerraPresentado a:Wilson QuinteroGrado: 11-12011
- 3. Una fuente de poder puede ser el lugar en que se encuentra conectada una PC, para hacer que esta funcione y se puede localizar en cualquier contacto de energía eléctrica, el cual debe de amoldarse al tipo de conexión de la PC y a las condiciones de voltaje del lugar en que uno se encuentre.
- 4. ClasificaciónLas fuentes de alimentación, para dispositivos electrónicos, pueden clasificarse básicamente como fuentes de alimentación lineales y conmutadas. Las lineales tienen un diseño relativamente simple, que puede llegar a ser más complejo cuanto mayor es la corrienteue deben suministrar, sin embargo su regulación de tensión es poco eficiente.
- 5. Una fuente conmutada, de las misma potencia que una lineal, será más pequeña y normalmente más eficiente pero será más compleja y por tanto más susceptible a averías.
- 6. Fuentes de poder linealesLas fuentes lineales siguen el esquema: Transformador, rectificador, filtro, regulación y salida.En primer lugar el transformador adapta los niveles de tensión y proporciona aislamiento galvánico. El circuito que convierte la corriente alterna en continua se llama rectificador , después suelen llevar un circuito que disminuye el rizado como un filtro de condensador.
- 7. La regulación, o estabilización de la tensión a un valor establecido, se consigue con un componente denominado regulador de tensión. La salida puede ser simplemente un condensador. Esta corriente abarca toda la energía del circuito, esta fuente de alimentación deben tenerse en cuenta unos puntos concretos a la hora de decidir las características del transformador.
- 8. Fuentes de poder conmutadasUna fuente conmutada es un dispositivo electrónico que transforma energía eléctrica mediante transistores en conmutación. Mientras que un regulador de tensión utiliza transistores polarizados en su región activa de amplificación, las fuentes conmutadas utilizan los mismos conmutándolos activamente a altas frecuencias (20-100 kilociclos típicamente) entre corte (abiertos) y saturación (cerrados).
- 9. La forma de onda cuadrada resultante es aplicada a transformadores con núcleo de ferrita (Los núcleos de hierro no son adecuados para estas altas frecuencias) para obtener uno o varios voltajes de salida de corriente alterna (CA) que luego son rectificados (Con diodos rápidos) y filtrados (Inductores ycapacitores) para obtener los voltajes de salida de corriente continua (CC).
- 10. Las ventajas de este método incluyen menor tamaño y peso del núcleo, mayor eficiencia y por lo tanto menor calentamiento. Las desventajas comparándolas con fuentes lineales es que son mas complejas y generan ruido eléctrico de alta frecuencia que debe ser cuidadosamente minimizado para no causar interferencias a equipos próximos a estas fuentes.
- 11. Las fuentes conmutadas tienen por esquema:Transformador, rectificador, conmutador, otro rectificador y salida.La regulación se obtiene con el conmutador, normalmente un circuito PWM (Pulse WidthModulation) que cambia el ciclo de trabajo. Aquí las funciones del transformador son las mismas que para fuentes lineales pero su posición es diferente. El segundo rectificador convierte la señal alterna pulsante que llega del transformador en un valor continuo. La salida puede ser también un filtro de condensador o uno del tipo LC.
- 12. Las ventajas de las fuentes lineales son una mejor regulación, velocidad y mejores características EMC. Por otra parte las conmutadas obtienen un mejor rendimiento, menor coste y tamaño.
- 13. Especificación Una especificación fundamental de las fuentes de alimentación es el rendimiento, que se define como la potensiatotal de salida entre la potencia activa de entrada. Como se ha dicho antes, las fuentes conmutadas son mejores en este aspecto.
- 14. El factor de potencia es la potencia activa entre la potencia aparente de entrada. Es una medida de la calidad de la corriente. Aparte de disminuir lo más posible el rizado, la fuente debe mantener la tensión de salida al voltaje solicitado independientemente de las oscilaciones de la línea, regulación de línea o de la carga requerida por el circuito, regulación de carga.
- 15. Fuentes de poder especialesEntre las fuentes de alimentación alternas, tenemos aquellas en donde la potencia que se entrega a la carga está siendo controlada por transistores, los cuales son controlados en fase para poder entregar la potencia requerida a la carga. Otro tipo de alimentación de fuentes alternas, catalogadas como especiales son aquellas en donde la frecuencia s variada, manteniendo la amplitud de la tensión logrando un efecto de fuente variable en casos como motores y transformadores de tensión.
- 16. Tipos de fuentes de poderLas dos fuentes que podremos encontrarnos cuando abramos un ordenador pueden ser: AT o ATX Las fuentes de alimentación AT, fueron usadas hasta que apareció el Pentium MMX, es en ese momento cuando ya se empezarían a utilizar fuentes de alimentación ATX. Las características de las fuentes AT, son que sus conectores a placa base varían de los utilizados en las fuentes ATX, y por otra parte, quizás bastante más peligroso, es que la fuente se activa a través de un interruptor, y en ese interruptor hay un voltaje de 220v, con el riesgo que supondría manipular el PC.
- 17. También destacar que comparadas tecnológicamente con las fuentes ATX, las AT son un tanto rudimentarias electrónicamente hablando.En ATX, es un poco distinto, ya que se moderniza el circuito de la fuente, y siempre está activa, aunque el ordenador no esté funcionando, la fuente siempre está alimentada con una tensión pequeña para mantenerla en espera.
- 18. Una de las ventajas es que las fuentes ATX no disponen de un interruptor que enciende/apaga la fuente, si no que se trata de un pulsador conectado a la placa base, y esta se encarga de encender la fuente, esto conlleva pues el poder realizar conexiones/desconexiones por software. Existe una tabla, para clasificar las fuentes según su potencia y caja.Sobremesa AT => 150–200 W Semitorre => 200–300 W Torre => 230–250 W Slim => 75–100 W Sobremesa ATX => 200–250 WNo obstante, comentar, que estos datos son muy variables, y únicamente son orientativos, ya que varía según el numero de dispositivos conectados al PC.
- 19. Conexión de DispositivosEn Fuentes AT, se daba el problema de que existían dos conectores a conectar a placa base, con lo cual podía dar lugar a confusiones y a cortocircuitos, la solución a ello es basarse en un truco muy sencillo, hay que dejar en el centro los cables negros que los dos conectores tienen, así no hay forma posible de equivocarse.
- 20. En cambio, en las fuentes ATX solo existe un conector para la placa base, todo de una pieza, y solo hay una manera de encajarlo, así que por eso no hay problemaExisten dos tipos de conectores para alimentar dispositivos:El más grande, sirve para conectar dispositivos como discos duros, lectores de cd-rom, grabadoras, dispositivos SCSI, etc…Mientras que el otro, visiblemente más pequeño, sirve para alimentar por ejemplo disqueteras o algunos dispositivos ZIP.Instalación de una fuente ATXPara instalar una fuente de alimentación ATX, necesitaremos un destornillador de punta de estrella.

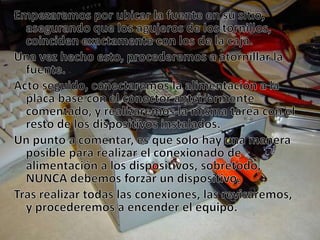

- 21. Empezaremos por ubicar la fuente en su sitio, asegurando que los agujeros de los tornillos, coinciden exactamente con los de la caja.Una vez hecho esto, procederemos a atornillar la fuente.Acto seguido, conectaremos la alimentación a la placa base con el conector anteriormente comentado, y realizaremos la misma tarea con el resto de los dispositivos instalados.Un punto a comentar, es que solo hay una manera posible para realizar el conexionado de alimentación a los dispositivos, sobretodo, NUNCA debemos forzar un dispositivo.Tras realizar todas las conexiones, las revisaremos, y procederemos a encender el equipo.
- 22. ConsejosCuidado con tocar el interruptor selector de voltaje que algunas fuentes llevan, este interruptor sirve para indicarle a la fuente si nuestra casa tiene corriente de 220v o 125v si elegimos la que no es tendremos problemas.Es conveniente, revisar de tanto en tanto, el estado del ventilador de la fuente, hay que pensar, que si no tenemos instalado en la parte posterior del equipo un ventilador adicional, es nuestra única salida de aire.Un ventilador de fuente defectuoso puede significar el final de tu equipo, elevando la temperatura del sistema por encima de la habitual y produciendo un fallo general del sistema.
- 23. También cabe destacar, en como elegir la fuente, si tenemos pensado de conectar muchos dispositivos, como por ejemplo, dispositivos USB, discos duros, dispositivos internos, etc…En el caso de que la fuente no pueda otorgar la suficiente tensión para alimentar a todos los dispositivos, se podrían dar fallos en algunos de los mismos, pero pensar que si estamos pidiendo más de lo que nos otorga la fuente, podemos acabar con una placa base quemada, una fuente de alimentación quemada, un microprocesador quemado, y un equipo flamante en la basura…
- 24. FIN
