![Los microprocesadores 8086 y 8088
Historia del 8086/8088
En junio de 1978 Intel lanzó al mercado el primer microprocesador de 16 bits: el 8086. En junio de 1979
apareció el 8088 (internamente igual que el 8086 pero con bus de datos de 8 bits) y en 1980 los
coprocesadores 8087 (matemático) y 8089 (de entrada y salida). El primer fabricante que desarrolló
software y hardware para estos chips fue la propia Intel. Reconociendo la necesidad de dar soporte a
estos circuitos integrados, la empresa invirtió gran cantidad de dinero en un gran y moderno edificio en
Santa Clara, California, dedicado al diseño, fabricación y venta de sus sistemas de desarrollo que, como se
explicó anteriormente, son computadoras autosuficientes con el hardware y software necesario para
desarrollar software de microprocesadores.
Los sistemas de desarrollo son factores clave para asegurar las ventas de una empresa fabricantes de
chips. La inmensa mayoría de ventas son a otras empresas, las cuales usan estos chips en aparatos
electrónicos, diseñados, fabricados y comercializados por ellas mismas. A estas empresas se las llama
"fabricantes de equipo original", o en inglés, OEM (Original Equipment Manufacturer). El disminuir el
tiempo de desarrollo de hardware y software para las OEM es esencial, ya que el mercado de estos
productos es muy competitivo. Necesitan soporte pues los meses que les puede llevar el desarrollo de las
herramientas apropiadas les puede significar pérdidas por millones de dólares. Además quieren ser los
primeros fabricantes en el mercado, con lo cual pueden asegurarse las ventas en dos áreas importantes: a
corto plazo, ya que al principio la demanda es mucho mayor que la oferta, y a largo plazo, ya que el
primer producto marca a menudo los estándares.
De esta manera la empresa Intel había desarrollado una serie completa de software que se ejecutaba en
una microcomputadora basada en el 8085 llamada "Intellec Microcomputer Development System". Los
programas incluían ensambladores cruzados (éstos son programas que se ejecutan en un microprocesador
y generan código de máquina que se ejecuta en otro), compiladores de PL/M, Fortran y Pascal y varios
programas de ayuda. Además había un programa traductor llamado CON V86 que convertía código
fuente 8080/8085 a código fuente 8086/8088. Si se observan de cerca ambos conjuntos de instrucciones,
queda claro que la transformación es sencilla si los registros se traducen así: A -> AL, B -> CH, C -> CL,
D -> DH, E -> DL, H -> BH y L -> BL. Puede parecer complicado traducir LDAX B (por ejemplo) ya
que el 8088 no puede utilizar el registro CX para direccionamiento indirecto, sin embargo, se puede hacer
con la siguiente secuencia: MOV SI, CX; MOV AL, [SI]. Esto aprovecha el hecho que no se utiliza el
registro SI. Por supuesto el programa resultante es más largo (en cantidad de bytes) y a veces más lento
de correr que en su antecesor 8085. Este programa de conversión sólo servía para no tener que volver a
escribir los programas en una primera etapa. Luego debería reescribirse el código fuente en assembler
para poder obtener las ventajas de velocidad ofrecidas por el 8088. Luego debía correr el programa en la
iSBC 86/12 Single Board Computer basado en el 8086. Debido al engorro que resultaba tener dos
plaquetas diferentes, la empresa Godbout Electronics (también de California) desarrolló una placa donde
estaban el 8085 y el 8088, donde se utilizaba un ensamblador cruzado provisto por la compañía
Microsoft. Bajo control de software, podían conmutarse los microprocesadores. El sistema operativo
utilizado era el CP/M (de Digital Research).
El desarrollo más notable para la familia 8086/8088 fue la elección de la CPU 8088 por parte de IBM
(International Business Machines) cuando en 1981 entró en el campo de las computadoras personales.
Esta computadora se desarrolló bajo un proyecto con el nombre "Acorn" (Proyecto "Bellota") pero se
vendió bajo un nombre menos imaginativo, pero más correcto: "Computadora Personal IBM", con un
precio inicial entre 1260 dólares y 3830 dólares según la configuración (con 48KB de memoria RAM y
21
Los microprocesadores 8086 y 8088](https://image.slidesharecdn.com/intel-160427224205/85/Intel-22-320.jpg)
![SP) no pueden utilizarse para direccionamiento indirecto. El programador puede utilizar tanto la base
como el índice para gestionar ciertas cosas, tales como matrices de dos dimensiones, o estructuras
internas a otras estructuras, esquemas que se utilizan en las prácticas comunes de programación. La base
y el índice son variables o dinámicas, ya que están almacenadas en registros de la CPU. Es decir, pueden
modificarse fácilmente mientras se ejecuta un programa.
Además del segmento, base e índice, se usa un desplazamiento de 16 bits, 8 bits o 0 bits (sin
desplazamiento). Ésta es una cantidad estática que se fija al tiempo de ensamblado (paso de código fuente
a código de máquina) y no puede cambiarse durante la ejecución del programa (a menos que el programa
se escriba sobre sí mismo, lo que constituye una práctica no aconsejada).
Todo esto genera los 24 modos de direccionamiento a memoria que se ven a continuación:
- Registro indirecto: 1) [BX], 2) [DI]. 3) [SI].
- Basado: 4) desp8[BX], 5) desp8[BP], 6) desp16[BX], 7) desp16[BP].
- Indexado: 8) desp8[SI], 9) desp8[DI], 10) desp16[SI], 11) desp16[DI].
- Basado-indexado: 12) [BX+SI], 13) [BX+DI], 14) [BP+SI], 15) [BX+DI].
- Basado-indexado con desplazamiento: 16) desp8[BX+SI], 17) desp8[BX+DI], 18) desp8[BP+SI],
19) desp8[BX+DI], 20) desp16[BX+SI], 21) desp16[BX+DI], 22) desp16[BP+SI], 23) desp16[BX+DI].
- Directo: 24) [desp16].
Aquí desp8 indica desplazamiento de 8 bits y desp16 indica desplazamiento de 16 bits. Otras
combinaciones no están implementadas en la CPU y generarán error al querer ensamblar, por ejemplo,
ADD CL,[DX+SI].
El ensamblador genera el tipo de desplazamiento más apropiado (0, 8 ó 16 bits) dependiendo del valor
que tenga la constante: si vale cero se utiliza el primer caso, si vale entre -128 y 127 se utiliza el segundo,
y en otro caso se utiliza el tercero. Nótese que [BP] sin desplazamiento no existe. Al ensamblar una
instrucción como, por ejemplo, MOV AL,[BP], se generará un desplazamiento de 8 bits con valor cero.
Esta instrucción ocupa tres bytes, mientras que MOV AL,[SI] ocupa dos, porque no necesita el
desplazamiento.
Estos modos de direccionamiento producen algunos inconvenientes en el 8086/8088. La CPU gasta
tiempo calculando una dirección compuesta de varias cantidades. Principalmente esto se debe al hecho de
que el cálculo de direcciones está programado en microcódigo (dentro de la CROM del sistema de control
de la unidad de ejecución). En las siguientes versiones (a partir del 80186/80188) estos cálculos están
cableados en la máquina y, por lo tanto, cuesta mucho menos tiempo el realizarlos.
Veamos un ejemplo: MOV AL, ES:[BX+SI+6]. En este caso el operando de la izquierda tiene
direccionamiento a registro mientras que el de la derecha indica una posición de memoria. Poniendo
valores numéricos, supongamos que los valores actuales de los registros sean: ES = 3200h, BX = 200h,
SI = 38h. Como se apuntó más arriba la dirección real de memoria será:
ES * 10h + BX + SI + 6 = 3200h * 10h + 200h + 38h + 6 = 3223Eh
Estructura de memoria de segmentación: Como se ha mencionado anteriormente, el 8086/8088 usa un
esquema ingenioso llamado segmentación, para acceder correctamente a un megabyte completo de
memoria, con referencias de direcciones de sólo 16 bits.
29
Los microprocesadores 8086 y 8088](https://image.slidesharecdn.com/intel-160427224205/85/Intel-30-320.jpg)
![Instrucciones de 8086 y 8088
INSTRUCCIONES DE TRANSFERENCIA DE DATOS (No afectan flags)
MOV dest,src
Copia el contenido del operando fuente (src) en el destino (dest).
Operación: dest <- src
Las posibilidades son:
1. MOV reg,{reg|mem|inmed}
2. MOV mem,{reg|inmed}
3. MOV {reg16|mem16},{CS|DS|ES|SS}
4. MOV {DS|ES|SS},{reg16|mem16}
PUSH src
Pone el valor en el tope del stack.
Operación: SP <- SP - 2, [SP+1:SP] <- src donde src = {reg16|mem16|CS|DS|ES|SS}.
POP dest
Retira el valor del tope del stack poniéndolo en el lugar indicado.
Operación: dest <- [SP+1:SP], SP <- SP + 2 donde dest = {reg16|mem16|DS|ES|SS}.
XCHG reg,{reg|mem}
Intercambia ambos valores.
IN {AL|AX},{DX|inmed (1 byte)}
Pone en el acumulador el valor hallado en el port indicado.
OUT {DX|inmed (1 byte)},{AL|AX}
Pone en el port indicado el valor del acumulador.
XLAT
Realiza una operación de traducción de un código de un byte a otro código de un byte mediante
una tabla.
Operación: AL <- [BX+AL]
LEA reg,mem
Almacena la dirección efectiva del operando de memoria en un registro.
Operación: reg <- dirección mem
LDS reg,mem32
Operación: reg <- [mem], DS <- [mem+2]
LES reg,mem32
Operación: reg <- [mem], ES <- [mem+2]
LAHF
Copia en el registro AH la imagen de los ocho bits menos significativos del registro de indicadores.
Operación: AH <- SF:ZF:X:AF:X:PF:X:CF
33
Instrucciones y directivas de los microprocesadores 8086 y 8088](https://image.slidesharecdn.com/intel-160427224205/85/Intel-34-320.jpg)
![SAHF
Almacena en los ocho bits menos significativos del registro de indicadores el valor del registro AH.
Operación: SF:ZF:X:AF:X:PF:X:CF <- AH
PUSHF
Almacena los flags en la pila.
Operación: SP <- SP - 2, [SP+1:SP] <- Flags.
POPF
Pone en los flags el valor que hay en la pila.
Operación: Flags <- [SP+1:SP], SP <- SP + 2
INSTRUCCIONES ARITMETICAS (Afectan los flags AF, CF, OF, PF, SF, ZF)
ADD dest,src
Operación: dest <- dest + src.
ADC dest,src
Operación: dest <- dest + src + CF.
SUB dest,src
Operación: dest <- dest - src.
SBB dest,src
Operación: dest <- dest - src - CF.
CMP dest,src
Operación: dest - src (sólo afecta flags).
INC dest
Operación: dest <- dest + 1 (no afecta CF).
DEC dest
Operación: dest <- dest - 1 (no afecta CF).
NEG dest
Operación: dest <- - dest.
donde dest = {reg|mem} y src = {reg|mem|inmed} no pudiendo ambos operandos estar en memoria.
DAA
Corrige el resultado de una suma de dos valores BCD empaquetados en el registro AL (debe estar
inmediatamente después de una instrucción ADD o ADC). OF es indefinido después de la
operación.
DAS
Igual que DAA pero para resta (debe estar inmediatamente después de una instrucción SUB o
SBB).
34
Instrucciones y directivas de los microprocesadores 8086 y 8088](https://image.slidesharecdn.com/intel-160427224205/85/Intel-35-320.jpg)
![OR dest,src
Operación: dest <- dest or src.
XOR dest,src
Operación: dest <- dest xor src.
Las cuatro instrucciones anteriores ponen CF = OF = 0, AF queda indefinido y PF, SF y ZF dependen del
resultado.
NOT dest
Operación: dest <- Complemento a 1 de dest. No afecta los flags.
SHL/SAL dest,{1|CL}
Realiza un desplazamiento lógico o aritmético a la izquierda.
SHR dest,{1|CL}
Realiza un desplazamiento lógico a la derecha.
SAR dest,{1|CL}
Realiza un desplazamiento aritmético a la derecha.
ROL dest,{1|CL}
Realiza una rotación hacia la izquierda.
ROR dest,{1|CL}
Realiza una rotación hacia la derecha.
RCL dest,{1|CL}
Realiza una rotación hacia la izquierda usando el CF.
RCR dest,{1|CL}
Realiza una rotación hacia la derecha usando el CF.
En las siete instrucciones anteriores la cantidad de veces que se rota o desplaza puede ser un bit o la
cantidad de bits indicado en CL.
INSTRUCCIONES DE MANIPULACION DE CADENAS:
MOVSB
Copiar un byte de la cadena fuente al destino.
Operación:
1. ES:[DI] <- DS:[SI] (un byte)
2. DI <- DI±1
3. SI <- SI±1
MOVSW
Copiar dos bytes de la cadena fuente al destino.
Operación:
36
Instrucciones y directivas de los microprocesadores 8086 y 8088](https://image.slidesharecdn.com/intel-160427224205/85/Intel-37-320.jpg)
![1. ES:[DI] <- DS:[SI] (dos bytes)
2. DI <- DI±2
3. SI <- SI±2
LODSB
Poner en el acumulador un byte de la cadena fuente.
Operación:
1. AL <- DS:[SI] (un byte)
2. SI <- SI±1
LODSW
Poner en el acumulador dos bytes de la cadena fuente.
Operación:
1. AX <- DS:[SI] (dos bytes)
2. SI <- SI±2
STOSB
Almacenar en la cadena destino un byte del acumulador.
Operación:
1. ES:[DI] <- AL (un byte)
2. DI <- DI±1
STOSW
Almacenar en la cadena destino dos bytes del acumulador.
Operación:
1. ES:[DI] <- AX (dos bytes)
2. DI <- DI±2
CMPSB
Comparar un byte de la cadena fuente con el destino.
Operación:
1. DS:[SI] - ES:[DI] (Un byte, afecta sólo los flags)
2. DI <- DI±1
3. SI <- SI±1
CMPSW
Comparar dos bytes de la cadena fuente con el destino.
Operación:
1. DS:[SI] - ES:[DI] (Dos bytes, afecta sólo los flags)
2. DI <- DI±2
3. SI <- SI±2
SCASB
Comparar un byte del acumulador con la cadena destino.
Operación:
1. AL - ES:[DI] (Un byte, afecta sólo los flags)
2. DI <- DI±1
SCASW
Comparar dos bytes del acumulador con la cadena destino.
37
Instrucciones y directivas de los microprocesadores 8086 y 8088](https://image.slidesharecdn.com/intel-160427224205/85/Intel-38-320.jpg)

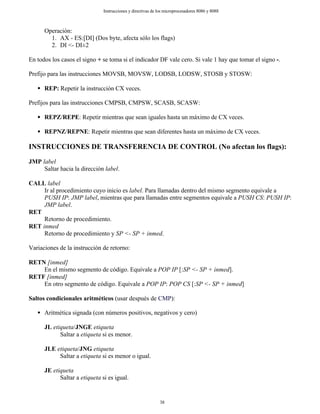

![Operación:
1. AX - ES:[DI] (Dos byte, afecta sólo los flags)
2. DI <- DI±2
En todos los casos el signo + se toma si el indicador DF vale cero. Si vale 1 hay que tomar el signo -.
Prefijo para las instrucciones MOVSB, MOVSW, LODSB, LODSW, STOSB y STOSW:
REP: Repetir la instrucción CX veces.
Prefijos para las instrucciones CMPSB, CMPSW, SCASB, SCASW:
REPZ/REPE: Repetir mientras que sean iguales hasta un máximo de CX veces.
REPNZ/REPNE: Repetir mientras que sean diferentes hasta un máximo de CX veces.
INSTRUCCIONES DE TRANSFERENCIA DE CONTROL (No afectan los flags):
JMP label
Saltar hacia la dirección label.
CALL label
Ir al procedimiento cuyo inicio es label. Para llamadas dentro del mismo segmento equivale a
PUSH IP: JMP label, mientras que para llamadas entre segmentos equivale a PUSH CS: PUSH IP:
JMP label.
RET
Retorno de procedimiento.
RET inmed
Retorno de procedimiento y SP <- SP + inmed.
Variaciones de la instrucción de retorno:
RETN [inmed]
En el mismo segmento de código. Equivale a POP IP [:SP <- SP + inmed].
RETF [inmed]
En otro segmento de código. Equivale a POP IP: POP CS [:SP <- SP + inmed]
Saltos condicionales aritméticos (usar después de CMP):
Aritmética signada (con números positivos, negativos y cero)
JL etiqueta/JNGE etiqueta
Saltar a etiqueta si es menor.
JLE etiqueta/JNG etiqueta
Saltar a etiqueta si es menor o igual.
JE etiqueta
Saltar a etiqueta si es igual.
38
Instrucciones y directivas de los microprocesadores 8086 y 8088](https://image.slidesharecdn.com/intel-160427224205/85/Intel-39-320.jpg)
![Operadores sintéticos
Componen operandos de direcciones de memoria a partir de sus componentes.
type PTR memory-operand: Compone un operando de memoria que tiene el mismo segmento y offset
que el especificado en el operando derecho pero con el tipo (BYTE, WORD, DWORD, NEAR o FAR)
especificado en el operando izquierdo.
THIS type: Compone un operando de memoria con el tipo especificado que tiene el segmento y offset
que la próxima ubicación a ensamblar.
Operadores de macros
Son operadores que se utilizan en las definiciones de macros. Hay cinco: &, <>, !, % y ;;.
&parámetro: reemplaza el parámetro con el valor actual del argumento.
<texto>: trata una serie de caracteres como una sola cadena. Se utiliza cuando el texto incluye comas,
espacios u otros símbolos especiales.
!carácter: trata el carácter que sigue al operador ! como un carácter en vez de un símbolo o separador.
%texto: trata el texto que sigue a continuación del operador % como una expresión. El ensamblador
calcula el valor de la expresión y reemplaza el texto por dicho valor.
sentencia ;;comentario: Permite definir comentarios que aparecerán en la definición de la macro pero no
cada vez que éste se invoque en el listado fuente que genera el ensamblador.
DIRECTIVAS (Instrucciones para el ensamblador)
Definición de símbolos
EQU: Define nombres simbólicos que representan valores u otros valores simbólicos. Las dos formas son:
nombre EQU expresión
nuevo_nombre EQU viejo_nombre
Una vez definido un nombre mediante EQU, no se puede volver a definir.
=: Es similar a EQU pero permite que el símbolo se pueda redefinir. Sólo admite la forma: nombre =
expresión.
Definición de datos
Ubica memoria para un ítem de datos y opcionalmente asocia un nombre simbólico con esa dirección de
memoria y/o genera el valor inicial para ese ítem.
[nombre] DB valor_inicial [, valor_inicial...]
donde valor_inicial puede ser una cadena o una expresión numérica cuyo resultado esté entre -255 y 255.
42
Instrucciones y directivas de los microprocesadores 8086 y 8088](https://image.slidesharecdn.com/intel-160427224205/85/Intel-43-320.jpg)
![[nombre] DW valor_inicial [, valor_inicial...]
donde valor_inicial puede ser una expresión numérica cuyo resultado esté entre -65535 y 65535 o un
operando de memoria en cuyo caso se almacenará el offset del mismo.
[nombre] DD valor_inicial [, valor_inicial...]
donde valor_inicial puede ser una constante cuyo valor esté entre -4294967295 y 4294967295, una
expresión numérica cuyo valor absoluto no supere 65535, o bien un operando de memoria en cuyo caso
se almacenarán el offset y el segmento del mismo (en ese orden).
Si se desea que no haya valor inicial, deberá utilizarse el símbolo ?.
Otra forma de expresar el valor inicial es:
cuenta DUP (valor_inicial [, valor_inicial...]) donde cuenta es la cantidad de veces que debe repetirse lo
que está entre paréntesis.
Definición de segmentos
Organizan el programa para utilizar los segmentos de memoria del microprocesador 8088. Estos son
SEGMENT, ENDS, DOSSEG, ASSUME, GROUP.
nombre_segm SEGMENT [alineación][combinación]['clase']
sentencias
nombre_segm ENDS
Alineación: define el rango de direcciones de memoria para el cual puede elegirse el inicio del segmento.
Hay cinco posibles:
1. BYTE: El segmento comienza en el siguiente byte.
2. WORD: El segmento comienza en la siguiente dirección par.
3. DWORD: Comienza en la siguiente dirección múltiplo de 4.
4. PARA: Comienza en la siguiente dirección múltiplo de 16.
5. PAGE: Comienza en la siguiente dirección múltiplo de 256.
Si no se indica la alineación ésta seráPARA.
Combinación: define cómo combinar segmentos que tengan el mismo nombre. Hay cinco posibles:
1. PUBLIC: Concatena todos los segmentos que tienen el mismo nombre para formar un sólo
segmento. Todas las direcciones de datos e instrucciones se representan la distancia entre el inicio
del segmento y la dirección correspondiente. La longitud del segmento formado será la suma de las
longitudes de los segmentos con el mismo nombre.
2. STACK: Es similar a PUBLIC. La diferencia consiste que, al comenzar la ejecución del programa,
el registro SS apuntará a este segmento y SP se inicializará con la longitud en bytes de este
segmento.
3. COMMON: Pone el inicio de todos los segmentos teniendo el mismo nombre en la misma
dirección de memoria. La longitud del segmento será la del segmento más largo.
4. MEMORY: Es igual a PUBLIC.
43
Instrucciones y directivas de los microprocesadores 8086 y 8088](https://image.slidesharecdn.com/intel-160427224205/85/Intel-44-320.jpg)
![5. AT dirección_de_segmento: Hace que todas las etiquetas y direcciones de variables tengan el
segmento especificado por la expresión contenida en dirección_de_segmento. Este segmento no
puede contener código o datos con valores iniciales. Todos los símbolos que forman la expresión
dirección_de_segmento deben conocerse en el primer paso de ensamblado.
Si no se indica combinación, el segmento no se combinará con otros del mismo nombre (combinación
"privada").
Clase: Es una forma de asociar segmentos con diferentes nombres, pero con propósitos similares. Sirve
también para identificar el segmento de código. Debe estar encerrado entre comillas simples.
El linker pone los segmentos que tengan la misma clase uno a continuación de otro, si bien siguen siendo
segmentos diferentes. Además supone que los segmentos de código tiene clase CODE o un nombre con
el sufijo CODE.
DOSSEG: Esta directiva especifica que los segmentos deben ordenarse según la convención de DOS.
Esta es la convención usada por los compiladores de lenguajes de alto nivel.
GROUP: Sirve para definir grupos de segmentos. Un grupo es una colección de segmentos asociados
con la misma dirección inicial. De esta manera, aunque los datos estén en diferentes segmentos, todos
pueden accederse mediante el mismo registro de segmento. Los segmentos de un grupo no necesitan ser
contiguos.
Sintaxis: nombre_grupo GROUP segmento [, segmento...]
ASSUME: Sirve para indicar al ensamblador qué registro de segmento corresponde con un segmento
determinado. Cuando el ensamblador necesita referenciar una dirección debe saber en qué registro de
segmento lo apunta.
Sintaxis: ASSUME reg_segm:nombre [, reg_segm:nombre...]
donde el nombre puede ser de segmento o de grupo, una expresión utilizando el operador SEG o la
palabra NOTHING, que cancela la selección de registro de segmento hecha con un ASSUME anterior.
Control del ensamblador
ORG expresión: El offset del código o datos a continuación será la indicada por la expresión. Todos los
símbolos que forman la expresión deben conocerse en el primer paso de ensamblado.
EVEN: Hace que la próxima instrucción o dato se ensamble en la siguiente posición par.
END [etiqueta]: Debe ser la última sentencia del código fuente. La etiqueta indica dónde debe comenzar
la ejecución del programa. Si el programa se compone de varios módulos, sólo el módulo que contiene la
dirección de arranque del programa debe contener la directiva END etiqueta. Los demás módulos
deberán terminar con la directiva END (sin etiqueta).
Definición de procedimientos
Los procedimientos son secciones de código que se pueden llamar para su ejecución desde distintas partes
del programa.
44
Instrucciones y directivas de los microprocesadores 8086 y 8088](https://image.slidesharecdn.com/intel-160427224205/85/Intel-45-320.jpg)
![etiqueta PROC {NEAR|FAR}
sentencias
etiqueta ENDP
Ensamblado condicional
Verifican una condición determinada y si se cumple, ensambla una porción de código. Opcionalmente
puede ensamblarse otra porción de código si la condición no se cumple. Son los siguientes: IF, IF1, IF2,
IFB, IFDEF, IFDIF, IFE, IFIDN, IFNB, IFNDEF, ENDIF, ELSE.
{IF|IFE} condición
sentencias ;Se ejecutan si es cierta (IF) o falsa (IFE).
[ELSE
sentencias] ;Se ejecutan si es falsa (IF) o cierta (IFE).
ENDIF
La directiva ELSE y sus sentencias son opcionales. ENDIF termina el bloque y es obligatorio. Se pueden
anidar directivas condicionales.
IF1 permite el ensamblado de las sentencias sólo en el primer paso, mientras que IF2 lo permite en el
segundo paso.
IFDEF nombre permite el ensamblado de las sentencias si el nombre está definido, mientras que IFNDEF
nombre lo permite si no está definido.
IFB <argumento> permite el ensamblado si el argumento en una macro es blanco (no se pasó el
argumento).
IFNB <argumento> permite el ensamblado si el argumento en una macro no es blanco (se pasó el
argumento).
IFIDN <argumento1>, <argumento2> permite el ensamblado si los dos parámetros pasados a la macro
son idénticos.
IFDIF <argumento1>,<argumento2> permite el ensamblado si los dos parámetros pasados a la macro
son diferentes.
Macros: Las macros asignan un nombre simbólico a un bloque de sentencias fuente. Luego se puede usar
dicho nombre para representar esas sentencias. Opcionalmente se pueden definir parámetros para
representar argumentos para la macro.
Definición de macros
45
Instrucciones y directivas de los microprocesadores 8086 y 8088](https://image.slidesharecdn.com/intel-160427224205/85/Intel-46-320.jpg)
![nombre_macro MACRO [parámetro [,parámetro...]]
[LOCAL nombre_local[,nombre_local...]
sentencias
ENDM
Los parámetros son opcionales. Si existen, entonces también aparecerán en algunas de las sentencias en la
definición de la macro. Al invocar la macro mediante:
nombre_macro [argumento [,argumento..]]
se ensamblarán las sentencias indicadas en la macro teniendo en cuenta que cada lugar donde aparezca un
parámetro se reemplazará por el argumento correspondiente.
El nombre_local de la directiva LOCAL es un nombre simbólico temporario que será reemplazado por
un único nombre simbólico (de la forma ??número) cuando la macro se invoque.
Todas las etiquetas dentro de la macro deberán estar indicadas en la directiva LOCAL para que el
ensamblador no genere un error indicando que un símbolo está definido varias veces.
La directiva EXITM (usada dentro de la definición de la macro) sirve para que no se ensamblen más
sentencias de la macro (se usa dentro de bloques condicionales).
PURGE nombre_macro [,nombre_macro...]: Borra las macros indicadas de la memoria para poder
utilizar este espacio para otros símbolos.
Definición de bloques de repetición
Son tres: REPT, IRP e IRPC. Como en el caso de la directiva MACRO, se puede incluir la sentencias
LOCAL y EXITM y deben terminarse con la directiva ENDM.
REPT expresión
sentencias
ENDM
La expresión debe poder ser evaluada en el primer paso del ensamblado y el resultado deberá estar entre 0
y 65535.
Esta expresión indica la cantidad de veces que debe repetirse el bloque.
IRP parámetro, <argumento [,argumento...]>
sentencias
ENDM
El parámetro se reemplaza por el primer argumento y se ensamblan las sentencias dentro del bloque.
Luego el parámetro se reemplaza por el segundo argumento y se ensamblan las sentencias y así
sucesivamente hasta agotar los argumentos.
IRPC parámetro, cadena
46
Instrucciones y directivas de los microprocesadores 8086 y 8088](https://image.slidesharecdn.com/intel-160427224205/85/Intel-47-320.jpg)
![sentencias
ENDM
Es similar a IRP con la diferencia que el parámetro se reemplaza por cada carácter de la cadena. Si ésta
contiene comas, espacios u otros caracteres especiales deberá encerrarse con paréntesis angulares (<>).
Procesador: Indican el tipo de procesador y coprocesador en el que se va a ejecutar el programa. Los de
procesador son: .8086, .186, .286, .386, .486 y .586 para instrucciones en modo real, .286P, .386P,
.486P y .586P para instrucciones privilegiadas, .8087, .287 y .387 para coprocesadores. Deben ubicarse al
principio del código fuente. Habilitan las instrucciones correspondientes al procesador y coprocesador
indicado. Sin estas directivas, sólo se pueden ensamblar instrucciones del 8086 y 8087.
Referencias externas al módulo
Sirve para poder particionar un programa en varios archivos fuentes o módulos. Son imprescindibles si se
hace un programa en alto nivel con procedimientos en assembler. Hay tres: PUBLIC, EXTRN e
INCLUDE.
PUBLIC nombre[, nombre...]: Estos nombres simbólicos se escriben en el archivo objeto. Durante una
sesión con el linker, los símbolos en diferentes módulos pero con los mismos nombres tendrán la misma
dirección.
EXTRN nombre:tipo [,nombre:tipo...]: Define una variable externa con el nombre y tipo (NEAR, FAR,
BYTE, WORD, DWORD o ABS (número constante especificado con la directiva EQU o =))
especificado. El tipo debe ser el mismo que el del ítem indicado con la directiva PUBLIC en otro módulo.
INCLUDE nombre_de_archivo: Ensambla las sentencias indicadas en dicho archivo.
Segmentos simplificados
Permite definir los segmentos sin necesidad de utilizar las directivas de segmentos que aparecen más
arriba.
.MODEL modelo: Debe estar ubicada antes de otra directiva de segmento. El modelo puede ser uno de
los siguientes:
1. TINY: Los datos y el código juntos ocupan menos de 64 KB por lo que entran en el mismo
segmento. Se utiliza para programas .COM. Algunos ensambladores no soportan este modelo.
2. SMALL: Los datos caben en un segmento de 64 KB y el código cabe en otro segmento de 64 KB.
Por lo tanto todo el código y los datos se pueden acceder como NEAR.
3. MEDIUM: Los datos entran en un sólo segmento de 64 KB, pero el código puede ser mayor de 64
KB. Por lo tanto, código es FAR, mientras que los datos se acceden como NEAR.
4. COMPACT: Todo el código entra en un segmento de 64 KB, pero los datos no (pero no pueden
haber matrices de más de 64 KB). Por lo tanto, código es NEAR, mientras que los datos se
acceden como FAR.
5. LARGE: Tanto el código como los datos pueden ocupar más de 64 KB (pero no pueden haber
matrices de más de 64 KB), por lo que ambos se acceden como FAR.
6. HUGE: Tanto el código como los datos pueden ocupar más de 64 KB (y las matrices también), por
lo que ambos se acceden como FAR y los punteros a los elementos de las matrices también son
47
Instrucciones y directivas de los microprocesadores 8086 y 8088](https://image.slidesharecdn.com/intel-160427224205/85/Intel-48-320.jpg)
![FAR.
.STACK [size]: Define el segmento de pila de la longitud especificada.
.CODE [name]: Define el segmento de código.
.DATA: Define un segmento de datos NEAR con valores iniciales.
.DATA?: Define un segmento de datos NEAR sin valores iniciales.
.FARDATA [name]: Define un segmento de datos FAR con valores iniciales.
.FARDATA? [name]: Define un segmento de datos FAR sin valores iniciales.
.CONST: Sefine un segmento de datos constantes.
Los siguientes símbolos están definidos cuando se usan las directivas anteriores:
@curseg: Tiene el nombre del segmento que se está ensamblando.
@filename: Representa el nombre del archivo fuente (sin la extensión)
@codesize: Vale 0 para los modelos SMALL y COMPACT (código NEAR), y vale 1 para los
modelos MEDIUM, LARGE y HUGE (código FAR).
@datasize: Vale 0 para los modelos SMALL y MEDIUM (datos NEAR), vale 1 para los
modelos COMPACT y LARGE (datos FAR) y vale 2 para el modelo HUGE (punteros a matrices
FAR).
@code: Nombre del segmento definido con la directiva .CODE.
@data: Nombre del segmento definido con la directivas .DATA, .DATA?, .CONST y .STACK
(los cuatro están en el mismo segmento).
@fardata: Nombre del segmento definido con la directiva .FARDATA.
@fardata?: Nombre del segmento definido con la directiva .FARDATA?.
48
Instrucciones y directivas de los microprocesadores 8086 y 8088](https://image.slidesharecdn.com/intel-160427224205/85/Intel-49-320.jpg)
![(0, 1, pi y algunas constantes logarítmicas). Esto es más rápido que cargar las constantes muy utilizadas
desde la memoria.
FLDZ: Introduce el número cero en ST.
FLD1: Introduce el número uno en ST.
FLDPI: Introduce el valor de pi en ST.
FLDL2E: Introduce el valor de log(2) e en ST.
FLDL2T: Introduce el valor de log(2) 10 en ST.
FLDLG2: Introduce el valor de log(10) 2 en ST.
FLDLN2: Introduce el valor de log(e) 2 en ST.
Instrucciones de transferencia de datos de control
El área de datos del coprocesador, o parte de él, puede ser guardado en memoria y luego se puede volver
a cargar. Una razón para hace esto es guardar una imagen del estado del coprocesador antes de llamar un
procedimiento (subrutina) y luego restaurarlo al terminar dicho procedimiento. Otra razón es querer
modificar el comportamiento del NDP almacenando ciertos datos en memoria, operar con los mismos
utilizando instrucciones del 8086 y finalmente cargarlo de nuevo en el coprocesador.
Se puede transferir el área de datos del coprocesador, los registros de control, o simplemente la palabra
de estado o de control.
Cada instrucción de carga tiene dos formas: La forma con espera verifica excepciones de errores
numéricos no enmascarados y espera a que sean atendidos. La forma sin espera (cuyo mnemotécnico
comienza con "FN") ignora excepciones sin enmascarar.
FLDCW mem2byte: Carga la palabra de control desde la memoria.
F[N]STCW mem2byte: Almacena la palabra de control en la memoria.
F[N]STSW mem2byte: Almacena la palabra de estado en la memoria.
FLENV mem14byte: Carga el entorno desde la memoria.
F[N]STENV mem14byte: Almacena el entorno en la memoria.
FRSTOR mem94byte: Restaura el estado completo del 8087.
F[N]SAVE mem94byte: Salva el estado completo del 8087.
Instrucciones aritméticas
Cuando se usan operandos de memoria con una instrucción aritmética, el mnemotécnico de la instrucción
distingue entre número real y número entero. No se pueden realizar operaciones aritméticas con números
BCD empaquetados en la memoria, por lo que deberá usarse FBLD para cargar dichos números desde la
memoria.
FADD: Hace ST(1) más ST, ajusta el puntero de pila y pone el resultado en ST, por lo que ambos
operandos se destruyen.
FADD mem: Hace ST <- ST + [mem]. En mem deberá haber un número real en punto flotante.
FIADD mem: Hace ST <- ST + [mem]. En mem deberá haber un número entero en complemento a dos.
FADD ST(num), ST: Realiza ST(num) <- ST(num) + ST.
56
El coprocesador matematico 8087](https://image.slidesharecdn.com/intel-160427224205/85/Intel-57-320.jpg)
![FADD ST, ST(num): Realiza ST <- ST + ST(num).
FADDP ST(num), ST: Realiza ST(num) <- ST(num) + ST y retira el valor de ST de la pila, con lo que
ambos operandos se destruyen.
FSUB: Hace ST(1) menos ST, ajusta el puntero de pila y pone el resultado en ST, por lo que ambos
operandos se destruyen.
FSUB mem: Hace ST <- ST - [mem]. En mem deberá haber un número real en punto flotante.
FISUB mem: Hace ST <- ST - [mem]. En mem deberá haber un número entero en complemento a dos.
FSUB ST(num), ST: Realiza ST(num) <- ST(num) - ST.
FSUB ST, ST(num): Realiza ST <- ST - ST(num).
FSUBP ST(num), ST: Realiza ST(num) <- ST(num) - ST y retira el valor de ST de la pila, con lo que
ambos operandos se destruyen.
FSUBR: Hace ST menos ST(1), ajusta el puntero de pila y pone el resultado en ST, por lo que ambos
operandos se destruyen.
FSUBR mem: Hace ST <- [mem] - ST. En mem deberá haber un número real en punto flotante.
FISUBR mem: Hace ST <- [mem] - ST. En mem deberá haber un número entero en complemento a dos.
FSUBR ST(num), ST: Realiza ST(num) <- ST - ST(num).
FSUBR ST, ST(num): Realiza ST <- ST(num) - ST.
FSUBRP ST(num), ST: Realiza ST(num) <- ST - ST(num) y retira el valor de ST de la pila, con lo que
ambos operandos se destruyen.
FMUL: Multiplicar el valor de ST(1) por ST, ajusta el puntero de pila y pone el resultado en ST, por lo
que ambos operandos se destruyen.
FMUL mem: Hace ST <- ST * [mem]. En mem deberá haber un número real en punto flotante.
FIMUL mem: Hace ST <- ST * [mem]. En mem deberá haber un número entero en complemento a dos.
FMUL ST(num), ST: Realiza ST(num) <- ST(num) * ST.
FMUL ST, ST(num): Realiza ST <- ST * ST(num).
FMULP ST(num), ST: Realiza ST(num) <- ST(num) * ST y retira el valor de ST de la pila, con lo que
ambos operandos se destruyen.
FDIV: Dividir el valor de ST(1) por ST, ajusta el puntero de pila y pone el resultado en ST, por lo que
57
El coprocesador matematico 8087](https://image.slidesharecdn.com/intel-160427224205/85/Intel-58-320.jpg)
![ambos operandos se destruyen.
FDIV mem: Hace ST <- ST / [mem]. En mem deberá haber un número real en punto flotante.
FIDIV mem: Hace ST <- ST / [mem]. En mem deberá haber un número entero en complemento a dos.
FDIV ST(num), ST: Realiza ST(num) <- ST(num) / ST.
FDIV ST, ST(num): Realiza ST <- ST / ST(num).
FDIVP ST(num), ST: Realiza ST(num) <- ST(num) / ST y retira el valor de ST de la pila, con lo que
ambos operandos se destruyen.
FDIVR: Hace ST dividido ST(1), ajusta el puntero de pila y pone el resultado en ST, por lo que ambos
operandos se destruyen.
FDIVR mem: Hace ST <- [mem] / ST. En mem deberá haber un número real en punto flotante.
FIDIVR mem: Hace ST <- [mem] / ST. En mem deberá haber un número entero en complemento a dos.
FDIVR ST(num), ST: Realiza ST(num) <- ST / ST(num).
FDIVR ST, ST(num): Realiza ST <- ST(num) / ST.
FDIVRP ST(num), ST: Realiza ST(num) <- ST / ST(num) y retira el valor de ST de la pila, con lo que
ambos operandos se destruyen.
FABS: Pone el signo de ST a positivo (valor absoluto).
FCHS: Cambia el signo de ST.
FRNDINT: Redondea ST a un entero.
FSQRT: Reemplaza ST con su raíz cuadrada.
FSCALE: Suma el valor de ST(1) al exponente del valor en ST. Esto efectivamente multiplica ST por
dos a la potencia contenida en ST(1). ST(1) debe ser un número entero.
FPREM: Calcula el resto parcial hallando el módulo de la división de los dos registros de la pila que
están el tope. El valor de ST se divide por el de ST(1). El resto reemplaza el valor de ST. El valor de
ST(1) no cambia. Como esta instrucción realiza sustracciones repetidas, puede tomar mucho tiempo si los
operandos son muy diferentes en magnitud. Esta instrucción se utiliza a veces en funciones
trigonométricas.
FXTRACT: Luego de esta operación, ST contiene el valor de la mantisa original y ST(1) el del
exponente.
Control del flujo del programa:
58
El coprocesador matematico 8087](https://image.slidesharecdn.com/intel-160427224205/85/Intel-59-320.jpg)
![FCOMP mem: Compara ST y mem y extrae ST fuera de la pila. El operando de memoria deberá ser un
número real de 4 u 8 bytes (no de 10).
FICOMP mem: Compara ST y mem y extrae ST fuera de la pila. El operando deberá ser un número
entero de 2 ó 4 bytes (no de 8).
FCOMPP: Compara ST y ST(1) y extrae dos elementos de la pila, perdiéndose ambos operandos.
FXAM: Pone el valor de los indicadores según el tipo de número en ST. La instrucción se utiliza para
identificar y manejar valores especiales como infinito, cero, números no normalizados, NAN (Not a
Number), etc. Ciertas operaciones matemáticas son capaces de producir estos números especiales. Una
descripción de ellos va más allá del alcance de este apunte.
Instrucciones trascendentales
F2XM1: Realiza ST <- 2 ^ ST - 1. El valor previo de ST debe estar entre 0 y 0,5.
FYL2X: Calcula ST(1) * log(2) ST. El puntero de pila se actualiza y luego se deja el resultado en ST, por
lo que ambos operandos se destruyen.
FYL2XP1: Calcula ST(1) * log(2) (ST + 1). El puntero de pila se actualiza y luego se deja el resultado
en ST, por lo que ambos operandos se destruyen. El valor absoluto del valor previo de ST debe estar
entre 0 y la raíz cuadrada de 2 dividido 2. FPTAN: Calcula la tangente del valor en ST. El resultado es
una razón Y/X, donde X reemplaza el valor anterior de ST y Y se introduce en la pila así que, después de
la instrucción, ST contiene Y y ST(1) contiene X. El valor previo de ST debe ser un número positivo
menor que pi/4. El resultado de esta instrucción se puede utilizar para calcular otras funciones
trigonométricas, incluyendo seno y coseno.
FPATAN: Calcula el arcotangente de la razón Y/X, donde X está en ST e Y está en ST(1). ST es
extraído de la pila, dejando el resultado en ST, por lo que ambos operandos se destruyen. El valor de Y
debe ser menor que el de X y ambos deben ser positivos. El resultado de esta instrucción se puede usar
para calcular otras funciones trigonométricas inversas, incluyendo arcoseno y arcocoseno.
Control del coprocesador
F[N]INIT: Inicializa el coprocesador y restaura todas las condiciones iniciales en las palabras de control y
de estado. Es una buena idea utilizar esta instrucción al principio y al final del programa. Poniéndolo al
principio asegura que los valores en los registros puestos por programas que se ejecutaron antes no
afecten al programa que se comienza a ejecutar. Poniéndolo al final hará que no se afecten los programas
que corran después.
F[N]CLEX: Pone a cero los indicadores de excepción y el indicador de ocupado de la palabra de estado.
También limpia el indicador de pedido de interrupción del 8087.
FINCSTP: Suma uno al puntero de pila en la palabra de estado. No se afecta ningún registro.
FDECSTP: Resta uno al puntero de pila en la palabra de estado. No se afecta ningún registro.
60
El coprocesador matematico 8087](https://image.slidesharecdn.com/intel-160427224205/85/Intel-61-320.jpg)
![POPA: Extrae los registros de uso general de la pila, retirándolos en el sentido inverso a PUSHA (pero
descarta la imagen de SP).
PUSH inmed: Ingresa un valor inmediato a la pila.
INSB: Operación: ES:[DI] <- Port DX (Un byte), DI<-DI+1 (si DF=0) o DI<-DI-1 (si DF=1).
INSW: Operación: ES:[DI] <- Port DX (Dos bytes), DI<-DI+2 (si DF=0) o DI<-DI-2 (si DF=1).
OUTSB: Operación: Port DX <- DS:[SI] (Un byte), SI<-SI+1 (si DF=0) o SI<-SI-1 (si DF=1).
OUTSW: Operación: Port DX <- DS:[SI] (Dos bytes), SI<-SI+2 (si DF=0) o SI<:-SI-2 (si DF=1).
Shift dest,inmed. Se puede especificar directamente (sin cargar primero el valor en el registro CL) la
cantidad de bits del desplazamiento. Shift es una de las siguientes instrucciones: ROL, ROR, RCL,
RCR, SHL, SAL, SHR, SAR.
IMUL reg16,inmed realiza reg16 <- reg16 * inmed
IMUL reg16,mem16,inmed reg16 <- mem16 * inmed
En los dos últimos casos el resultado debe entrar en 16 bits. Si se desea el resultado de 32 bits, debe
utilizarse la versión que aparece en el conjunto de instrucciones del 8086/8088.
BOUND reg16,mem32. Verifica que el valor contenido en el registro se encuentre entre los dos valores
indicados en la memoria (un valor está dado por los dos primeros bytes, y el otro por los dos últimos). Si
está fuera de rango se ejecuta una interrupción interna de tipo 5. De esta manera se puede observar que
BOUND es una instrucción de interrupción condicional, como INTO.
ENTER local_variables_size, nesting_level y LEAVE son instrucciones que sirven para facilitar a los
compiladores de alto nivel la codificación de subrutinas o procedimientos. Para ello utilizan la pila para
almacenar los parámetros y las variables locales. Estos valores se acceden mediante direccionamiento
indirecto usando el registro BP. Al principio de la subrutina se deberá indicar, mediante la instrucción
ENTER, el tamaño total (en bytes) de las variables locales de la subrutina (local_variables_size) y
cuántos punteros a variables locales (estos se accederán usando [BP-xxxx] donde xxxx es la posición
relativa de la variable local) y parámetros (los valores que se almacenaban en el registro BP) de subrutinas
de nivel superior se necesitan ver (nesting_level) (en general, este valor debe ser cero) (en [BP] está
almacenado el puntero a las variables locales y parámetros de la subrutina que llamó a la actual, en
[BP+2] se obtienen los de la subrutina que llamó a la anterior (esto sólo si nesting_level > 0), y así
sucesivamente. Al final de la subrutina, antes de la instrucción RET deberá haber una instrucción
LEAVE. Cuando se usan estas instrucciones, el programa no debe manejar el registro BP.
Hay dos nuevas interrupciones internas en este microprocesador que se agregan a los del 8086/8088.
- Tipo 5 (BOUND): Ocurre cuando en la instrucción BOUND el registro está fuera de rango.
- Tipo 6 (Código de operación inválido): En procesadores anteriores, al ejecutar instrucciones no
definidas en el manual del circuito integrado, el resultado es impredecible. En este microprocesador y los
64
Los microprocesadores 80186 y 80188](https://image.slidesharecdn.com/intel-160427224205/85/Intel-65-320.jpg)
![Tipo Registros Bits 31-16 Bits 15-0 Descripción
Uso general
EAX EAX31-16 EAX15-0 = AX Acumulador
EBX EBX31-16 EBX15-0 = BX Base
ECX ECX31-16 ECX15-0 = CX Contador
EDX EDX31-16 EDX15-0 = DX Datos
ESI ESI31-16 ESI15-0 = SI Indice Fuente
EDI EDI31-16 EDI15-0 = DI Indice Destino
EBP EBP31-16 EBP15-0 = BP Puntero Base
ESP ESP31-16 ESP15-0 = SP Puntero de Pila
De segmento
CS
No aplicable: estos registros
son de 16 bits
CS Segmento de código
SS SS Segmento de pila
DS DS Segmento de datos
ES DS
Segmentos de datos
extra
FS DS
GS DS
Otros
EIP EIP31-16 EIP15-0 = IP Puntero de instrucciones
EFlags EFlags31-16 EFlags15-0 = Flags Indicadores
Registros de propósito general
Los ocho registros de propósito general de 32 bits mantienen datos y direcciones. Estos registros
soportan operandos de 1, 8, 16, 32 y 64 bits y campos de bits de 1 a 32 bits. Soportan operandos de
direcciones de 16 y de 32 bits. Los nombres simbólicos son: EAX, EBX, ECX, EDX, ESI, EDI, EBP y
ESP. Los 16 bits menos significativos se pueden acceder separadamente. Esto se hace usando los
nombres AX, BX, CX, DX, SI, DI, BP y SP, que se utilizan de la misma manera que en los procesadores
previos. Al igual que en el 80286 y anteriores, AX se divide en AH y AL, BX se divide en BH y BL, CX
se divide en CH y CL y DX se divide en DH y DL.
Los ocho registros de uso general de 32 bits se pueden usar para direccionamiento indirecto. Cualquiera
de los ocho registros puede ser la base y cualquiera menos ESP puede ser el índice. El índice se puede
multiplicar por 1, 2, 4 u 8.
Ejemplos de direccionamiento indirecto:
MOV ECX,[ESP]
MOV AL, [EAX + EDI * 8]
ADD CL, [EDX + EDX + 8245525h]
INC DWORD PTR TABLA[EAX * 4]
86
El microprocesador 80386](https://image.slidesharecdn.com/intel-160427224205/85/Intel-87-320.jpg)
![Relación C3, C2, C0
No comparables 111
ST > Fuente 000
ST < Fuente 001
ST = Fuente 100
FUCOMP ST(i): Hace lo mismo que FUCOM ST(i) y luego elimina el elemento que está en el tope de la
pila ST.
FUCOMPP: Hace lo mismo que FUCOM ST(1) y luego retira los dos elementos de la pila.
FPREM1: Es similar al instrucción FPREM del coprocesador 8087, pero cumple con la norma IEEE
754.
Las instrucciones FLENV y F[N]STENV necesitan ahora un espacio de 18 bytes de memoria y FRSTOR
y F[N]SAVE necesitan 98 bytes en memoria. Esto se debe a que las direcciones que maneja el 80387 son
de 32 bits (los anteriores manejan direcciones de 16 bits).
115
El coprocesador matematico 80387](https://image.slidesharecdn.com/intel-160427224205/85/Intel-116-320.jpg)
![CMPXCHG8B reg, mem64 (Compare and Exchange 8 Bytes): Compara el valor de 64 bits ubicado en
EDX:EAX con un valor de 64 bits situado en memoria. Si son iguales, el valor en memoria se reemplaza
por el contenido de ECX:EBX y el indicador ZF se pone a uno. En caso contrario, el valor en memoria se
carga en EDX:EAX y el indicador ZF se pone a cero.
CPUID (CPU Identification): Le informa al software acerca del modelo de microprocesador en que está
ejecutando. Un valor cargado en EAX antes de ejecutar esta instrucción indica qué información deberá
retornar CPUID. Si EAX = 0, se cargará en dicho registro el máximo valor de EAX que se podrá utilizar
en CPUID (para el Pentium este valor es 1). Además, en la salida aparece la cadena de identificación del
fabricante contenido en EBX, ECX y EDX. EBX contiene los primeros cuatro caracteres, EDX los
siguientes cuatro, y ECX los últimos cuatro. Para los procesadores Intel la cadena es "GenuineIntel".
Luego de la ejecución de CPUID con EAX = 1, EAX[3:0] contiene la identificación de la revisión del
microprocesador, EAX[7:4] contiene el modelo (el primer modelo está indicado como 0001b) y
EAX[11:8] contiene la familia (5 para el Pentium). EAX[31:12], EBX y ECX están reservados. El
procesador pone el registro de características en EDX a 1BFh, indicando las características que soporta el
Pentium. Un bit puesto a uno indica que esa característica está soportada. La instrucción no afecta los
indicadores.
RDMSR (Read from Model-Specific Register): El valor en ECX especifica uno de los registros de 64
bits específicos del modelo del procesador. El contenido de ese registro se carga en EDX:EAX. EDX se
carga con los 32 bits más significativos, mientras que EAX se carga con los 32 bits menos significativos.
RDTSC (Read from Time Stamp Counter): Copia el contenido del contador de tiempo (TSC) en
EDX:EAX (el Pentium mantiene un contador de 64 bits que se incrementa por cada ciclo de reloj).
Cuando el nivel de privilegio actual es cero el estado del bit TSD en el registro de control CR4 no afecta
la operación de esta instrucción. En los anillos 1, 2 ó 3, el TSC se puede leer sólo si el bit TSD de CR4
vale cero.
RSM (Resume from System Management Mode): El estado del procesador se restaura utilizando la copia
que se creó al entrar al modo de manejo del sistema (SMM). Sin embargo, los contenidos de los registros
específicos del modelo no se afectan. El procesador sale del SMM y retorna el control a la aplicación o
sistema operativo interrumpido. Si el procesador detecta alguna información inválida, entra en el estado
de apagado (shutdown).
WRMSR (Write to Model-Specific Register): El valor en ECX especifica uno de los registros de 64 bits
específicos del modelo del procesador. El contenido de EDX:EAX se carga en ese registro. EDX debe
contener los 32 bits más significativos, mientras que EAX debe contener los 32 bits menos significativos.
124
El microprocesador Pentium](https://image.slidesharecdn.com/intel-160427224205/85/Intel-125-320.jpg)
![1 ; Ejemplo de programa residente: al apretar una tecla, se escucha
2 ; un sonido que depende de la tecla presionada.
3 ;
4 ; Hecho por Dario A. Alpern
5 ;
6 FIRMA1 equ 2387h
7 FIRMA2 equ 7A8Dh
8 codigo segment
9 assume cs:codigo
10 org 100h ;Inicio de programa .COM
11 inicio: jmp short verif_instalac ;Saltar al codigo de instalacion.
12 viejo_int9 label dword
13 offset_int9 dw 0
14 segmento_int9 dw 0
15 Estado db 1 ;1: Habilitado; 0: No habilitado.
16 Firma dw FIRMA1,FIRMA2
17 ;
18 ; Manejador de la interrupcion 9 (teclado)
19 ;
20 int9handler: cmp Estado,0 ;Sonido habilitado?
21 jz ir_a_viejo_INT9 ;Saltar si no es asi.
22 push ax ;Preservar registros utilizados.
23 push cx
24 push dx
25 mov al,182 ;Generar onda cuadrada en timer 2
26 out 67,al ;para poder producir sonido.
27 in al,96 ;Leer el controlador de teclado.
28 cmp al,128 ;Ver si se apreto o solto una tecla.
29 jnc silencio ;Saltar si se solto.
30 add al,al ;Ajustar el codigo de exploracion:
31 jns hallar_frec ;cada dos valores se debe incrementar
32 sub al,127 ;un semitono.
33 hallar_frec: mov cl,al ;CX = Cantidad de medios semitonos
34 xor ch,ch ; por encima del LA (55 Hz).
35 mov ax,21690 ;AX = 55 Hz (LA)
36 ciclo_frec: mov dx,63670 ;DX = Medio semitono.
37 mul dx ;DX = Siguiente medio semitono.
38 mov ax,dx ;AX = Siguiente medio semitono.
39 loop ciclo_frec ;Continuar calculando frecuencia.
40 jmp short sonar ;Ir a poner la nota.
41 silencio: mov ax,40 ;Silencio.
42 sonar: out 66,al ;Poner la parte baja del contador.
43 mov al,ah
44 out 66,al ;Poner la parte alta del contador.
45 in al,97 ;Habilitar salida del parlante.
46 or al,3
47 out 97,al
48 pop dx ;Restaurar registros utilizados.
49 pop cx
50 pop ax
51 ir_a_viejo_INT9:
52 jmp viejo_int9 ;Ir al viejo manejador de la
53 ;interrupcion del teclado.
54 ;
55 ; Instalacion del TSR.
56 ;
57 verif_instalac: xor ax,ax ;Apuntar a la tabla de interrupcion.
58 mov es,ax
59 lds bx,es:9*4 ;DS:BX = Puntero al manejador de la
60 ;interrupcion del teclado.
61 cmp word ptr [bx-4],FIRMA1 ;Si la firma no coincide,
62 jne instalar ;instalar el TSR.
63 cmp word ptr [bx-2],FIRMA2 ;Si la firma no coincide,
64 jne instalar ;instalar el TSR.
65 xor ds:Estado,1 ;Cambiar estado: sonido si/no.
125
Programa SONIDO.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-126-320.jpg)
![325 mov bp,10 ;EBP = Divisor.
326 mov cx,3 ;Contador para separador de millares.
327 mov si,sp
328 add si,25+4+4+4 ;SI = Puntero al final del buffer temporario.
329 bucle_bin_a_dec1:
330 cmp ebx,ebp ;¿Se puede realizar la división sin overflow?
331 jb short bucle_bin_a_dec2 ;Saltar si es así.
332 xor edx,edx ;Extender el dividendo.
333 mov eax,ebx ;Cargar la parte alta del dividendo.
334 div ebp ;Realizar la primera parte de la división.
335 segunda_division:
336 mov ebx,eax ;Salvar la nueva parte alta del dividendo.
337 mov eax,edi ;Cargar la parte baja del dividendo.
338 div ebp ;Realizar la segunda parte de la división.
339 mov edi,eax ;Salvar la nueva parte baja del dividendo.
340 add dl,"0" ;Convertir el resto a ASCII.
341 mov [si],dl ;Guardar el resto en el buffer temporario
342 ;(de esta manera se obtiene el dígito
343 ;"de la derecha" o menos significativo).
344 loop no_insertar_separador1
345 dec si
346 mov byte ptr [si],"."
347 mov cl,3 ;Reinicializar contador para separador.
348 no_insertar_separador1:
349 dec si ;Apuntar al dígito anterior.
350 jmp bucle_bin_a_dec1 ;Seguir dividiendo.
351 bucle_bin_a_dec2:
352 mov edx,ebx ;Cargar la parte alta del dividendo.
353 mov eax,edi ;Cargar la parte baja del dividendo.
354 div ebp ;Dividir por 10.
355 mov edi,eax ;Dejar la parte baja en el registro que estaba.
356 xor ebx,ebx ;La parte alta debe ser cero.
357 add dl,"0" ;Convertir el resto a ASCII.
358 mov [si],dl ;Guardar el resto en el buffer temporario
359 ;(de esta manera se obtiene el dígito
360 ;"de la derecha" o menos significativo).
361 loop no_insertar_separador2
362 dec si
363 mov byte ptr [si],"."
364 mov cl,3 ;Reinicializar contador para separador.
365 no_insertar_separador2:
366 dec si ;Apuntar al dígito anterior.
367 and eax,eax ;¿El número vale cero?
368 jnz bucle_bin_a_dec2 ;Seguir dividiendo si no es así.
369 cmp byte ptr [si+1],"."
370 jnz short no_es_separador
371 inc si
372 no_es_separador:
373 mov bp,sp
374 add bp,25+4+4+4 ;BP = Puntero al final del buffer temporario.
375 mov cx,bp
376 inc cx
377 sub cx,si ;CX = Cantidad de dígitos del número.
378 add cx,cx ;Convertir a bytes de buffer de pantalla.
379 add cx,[bp+1] ;Agregarle la posición actual del buffer de
380 ;pantalla.
381 cmp cx,10*80*2 ;¿Se sobrepasa el final con lo que quedaría
382 ;el número cortado?
383 jbe short poner_numero ;Saltar si no es así.
384 ;Hacer un "scroll" (correr una línea hacia arriba llenando la línea de abajo
385 ;con espacios) de la porción activa de la pantalla.
386 xchg bx,si ;Preservar el registro SI.
387 xor di,di ;DI = Posición del carácter superior izquierdo
388 mov si,160 ;SI = Extremo izquierdo de la segunda línea.
389 mov cx,9*80/2 ;CX = Cantidad de dwords a mover.
132
Programa PRIMOS.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-133-320.jpg)
![390 rep movs dword ptr es:[di],dword ptr es:[si] ;Realizar el "scroll".
391 mov eax,07200720h ;Dos caracteres de espacio con atributo blanco
392 ;sobre negro.
393 mov cl,80/2 ;CX = Cantidad de dwords a poner.
394 rep stos dword ptr es:[di] ;Poner los espacios.
395 xchg bx,si ;Restaurar el registro SI.
396 mov word ptr [bp+1],9*80*2 ;Indicar la nueva posición donde se deben
397 ;mostrar los caracteres.
398 poner_numero:
399 mov ah,07h ;Atributo blanco sobre negro.
400 mov di,[bp+1] ;Obtener la posición del buffer de pantalla.
401 inc si ;Apuntar a la primera posición del buffer.
402 poner_digito:
403 lodsb ;Obtener el dígito.
404 stosw ;Poner el carácter en buffer de pantalla.
405 cmp si,bp ;¿Se terminó el buffer?
406 jbe poner_digito ;Saltar si no es así.
407 mov al,179 ;Mostrar una barra vertical.
408 stosw
409 mov [bp+1],di ;Preservar el puntero.
410 pop ebx ;Restaurar registros afectados.
411 pop edi
412 pop ebp
413 sti ;Permitir nuevamente interrupciones 8 y 9.
414 ret ;Fin de la subrutina.
415 posnum equ 12*80+37
416 ;----------------------------------------------------------------;
417 ; Tarea mitad inferior pantalla (hallar primos por potenciacion) ;
418 ;----------------------------------------------------------------;
419 ; Como realizar potenciaciones es un proceso lento, descartamos aquellos
420 ; números que tengan algun divisor menor que 257.
421 primos_potenciacion: mov esi,5 ;Primer divisor. Los divisores serán:
422 ;5,7,11,13,17,19,23,25,29,31,...
423 mov ecx,257 ;Máximo divisor.
424 jmp short comparar_divisor_pot
425 ;Realizar la división de 64 bits (EBX:EDI) extendidos a 96 por 32 bits (ESI).
426 ;Lo que necesitamos nosotros es el resto (si vale cero, entonces EBX:EDI no
427 ;es primo).
428 segundo_bucle_div_64_32:
429 cmp esi,ecx ;¿Se sobrepasó el máximo divisor?
430 ja short comenzar_potenciacion ;Comenzar con potenciación si es así.
431 xor edx,edx ;Extender el dividendo.
432 mov eax,ebx ;Poner la parte alta del dividendo.
433 div esi ;Realizar la primera parte de la división.
434 mov eax,edi ;Poner la parte baja del dividendo.
435 div esi ;Realizar la segunda parte de la división.
436 and edx,edx ;¿El resto vale cero?
437 jz short prox_num_pot ;Si es así saltar porque el número no es primo.
438 add esi,2 ;Obtener el siguiente divisor.
439 xor edx,edx ;Extender el dividendo.
440 mov eax,ebx ;Poner la parte alta del dividendo.
441 div esi ;Realizar la primera parte de la división.
442 mov eax,edi ;Poner la parte baja del dividendo.
443 div esi ;Realizar la segunda parte de la división.
444 and edx,edx ;¿El resto vale cero?
445 jz short prox_num_pot ;Si es así saltar porque el número no es primo.
446 add esi,4 ;Obtener el siguiente divisor.
447 comparar_divisor_pot:
448 cmp ebx,esi ;Ver si es necesario seguir extendiendo el
449 ;dividendo a 96 bits.
450 jae segundo_bucle_div_64_32 ;Saltar si es así.
451 ;Realizar la división de 64 bits (EBX:EDI) por 32 bits (ESI).
452 ;Lo que necesitamos nosotros es el resto (si vale cero, entonces EBX:EDI no
453 ;es primo) y el cociente (si es menor que el divisor EBX:EDI es primo).
454 segundo_bucle_div_32_32:
133
Programa PRIMOS.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-134-320.jpg)
![780 jz short factor_cero ;Si el LSD vale cero, el factor vale cero.
781 neg cl ;Desplazar hacia la izquierda -CL bits.
782 jz short factor_uno ;Si CL = 0 el bit 0 vale uno, por lo que el
783 ;factor vale uno.
784 shl edx,cl ;Desplazar el factor hacia la izquierda.
785 hallar_contador:
786 neg cl ;CL = Cantidad de bits significativos del factor.
787 ; Ciclo para realizar la multiplicación.
788 ciclo_interno_64:
789 add esi,esi ;Multiplicar factor por dos.
790 adc ebp,ebp
791 sub esi,edi ;Hallar factor módulo EBX:EDI.
792 sbb ebp,ebx
793 jnc short ver_bit_factor ;Saltar si el valor hallado no es negativo.
794 add esi,edi ;Hallar factor módulo EBX:EDI (valor positivo).
795 adc ebp,ebx
796 ver_bit_factor:
797 add eax,eax ;Hallar el siguiente bit del factor.
798 adc edx,edx
799 jnc short fin_ciclo_interno_64 ;Saltar si el bit vale cero.
800 sub esi,res_LO ;Sumar el factor inicial (módulo EBX:EDI).
801 sbb ebp,res_HI
802 jnc short fin_ciclo_interno_64 ;Saltar si es cero o positivo.
803 add esi,edi ;Hallar factor módulo EBX:EDI (valor positivo).
804 adc ebp,ebx
805 fin_ciclo_interno_64:
806 loop ciclo_interno_64 ;Cerrar ciclo.
807 factor_uno:
808 mov eax,esi ;Poner el factor en los registros resultado.
809 mov edx,ebp
810 factor_cero:
811 pop cx ;Restaurar el contador.
812 ret ;Fin de la subrutina.
813 ;-------------------------------------------------;
814 ; Manejador de la interrupción de teclado (INT 9) ;
815 ;-------------------------------------------------;
816 ; Nótese el manejo de la tecla Pausa, cuyo scan code es: E1 1D 45 E1 9D C5.
817 ; Esta tecla es la única cuyo prefijo es E1.
818 int9han:in al,60h ;AL = Tecla apretada o soltada según bit 7.
819 test estado,SCAN_CODE_E1 ;¿El scan code anterior fue E1?
820 jnz short procesar_E1 ;Saltar si es así.
821 cmp al,0E1h ;¿Se está apretando la tecla Pausa?
822 jz short apretando_Pausa
823 and estado,not APRETO_PAUSA ;Salir del modo Pausa (si estaba).
824 test estado,SCAN_CODE_E0 ;¿El scan code anterior fue E0?
825 jnz procesar_E0 ;Saltar si es así.
826 mov bx,offset tabla ;Apuntar a la tabla de teclas.
827 mov cx,30 ;Cantidad de teclas reconocidas.
828 int9han1:cmp al,[bx] ;Ver si se apretó la tecla correspondiente
829 ;a la entrada de la tabla.
830 jz short int9han2 ;Saltar si es así.
831 add bx,3 ;Apuntar a la próxima entrada de la tabla.
832 loop int9han1 ;Terminar el bucle.
833 jmp short int9han3 ;No procesar la tecla.
834 int9han2:call word ptr [bx+1] ;Llamar a la subrutina correspondiente a la
835 ;tecla presionada.
836 int9han3:mov al,61h ;Indicarle al PIC un fin de interrupción
837 out 20h,al ;específico de IRQ 1 (interrupción 0).
838 iretd ;Terminar la interrupción.
839 ;Cuando se ejecute la próxima INT 9 va a ejecutar a partir de este punto.
840 jmp int9han ;Volver a ejecutar la interrupción.
841 apretando_Pausa:
842 or estado,SCAN_CODE_E1 ;Indicar que llegó el scan code E1.
843 jmp int9han3 ;Terminar la interrupción.
844 procesar_E1:
139
Programa PRIMOS.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-140-320.jpg)
![845 add estado,SCAN_DESPUES_E1 ;Incrementar la cantidad de scan codes
846 ;después del E1.
847 jnc short int9han3 ;Todavía no llegaron todos los scan codes de
848 ;la tecla Pausa.
849 or estado,APRETO_PAUSA ;Indicar que se apretó la tecla Pausa.
850 jmp int9han3 ;Fin de la interrupción.
851 ;Procesamiento de flecha arriba y flecha abajo.
852 tics_tarea2 equ <byte ptr TSS_int8.DX_val>
853 flecha: mov al,tics_tarea2 ;AL = Cantidad de tics de tarea 1.
854 add al,dl ;Sumar o restar 1 (dependiendo de la flecha)
855 cmp al,20 ;¿Está fuera del límite?
856 ja int9han3 ;Terminar la interrupción si es así.
857 mov tics_tarea2,al ;Actualizar la cantidad de tics.
858 mov bx,11*160+8*2 ;Mostrar en la pantalla el porcentaje de la
859 call mos_porc ;tarea 1.
860 mov al,20
861 sub al,tics_tarea2
862 mov bx,13*160+8*2 ;Mostrar en la pantalla el porcentaje de la
863 call mos_porc ;tarea 2.
864 jmp int9han3 ;Fin de la interrupción.
865 ;Subrutina para mostrar porcentaje: BX = Posición en la pantalla.
866 ; AL = Cantidad de tics (0-20).
867 mos_porc:shr al,1 ;AL = Decenas.
868 rcr ah,1 ;Bit 7 de AH = cero o cinco.
869 cmp al,10 ;¿Las decenas valen diez (mostrar dos dígitos)?
870 jnz short mos_porc1 ;Saltar si no es así.
871 mov byte ptr es:[bx],"1" ;Mostrar el primer dígito.
872 mov byte ptr es:[bx+2],"0" ;Mostrar el segundo dígito.
873 add bx,4 ;Ir a la posición de las unidades.
874 jmp short mos_porc2 ;Mostrar las unidades.
875 mos_porc1:and al,al ;¿Hay decenas?
876 jz short mos_porc2 ;Saltar si no hay (no mostrarlas).
877 add al,"0" ;Convertir las decenas a ASCII.
878 mov es:[bx],al ;Poner el dígito en la pantalla.
879 add bx,2 ;Apuntar a la posición de las unidades.
880 mos_porc2:and ah,ah ;Ver cuánto valen las unidades.
881 mov al,"0" ;Suponer que valen cero.
882 jns short mos_porc3 ;Saltar si valen cero.
883 mov al,"5" ;Las unidades valen cinco.
884 mos_porc3:mov es:[bx],al ;Poner las unidades en pantalla.
885 mov byte ptr es:[bx+2],"%" ;Mostrar el símbolo de porcentaje.
886 mov byte ptr es:[bx+4]," " ;Borrar el carácter de la derecha.
887 fin_subr:ret ;Terminar la subrutina.
888 tecBREAK:
889 test estado,CAMBIANDO_DIV or CAMBIANDO_POT
890 ;¿Se está ingresando un número?
891 mov estado,APRETO_ESC ;Indicar que se apretó la tecla ESC (bit 4=1)
892 jz int9han3 ;Terminar si no se está ingresando un número.
893 call cancelar_entrada ;Cancelar el ingreso de número.
894 jmp int9han3 ;Terminar el manejador de interrupción.
895 procesar_E0:and estado,not SCAN_CODE_E0 ;Indicar que ya se está procesando E0.
896 cmp al,48h ;¿La tecla presionada es la flecha arriba?
897 mov dl,1
898 jz short flecha ;Saltar si es así.
899 cmp al,50h ;¿La tecla presionada es la flecha abajo?
900 mov dl,255
901 jz short flecha ;Saltar si es así.
902 cmp al,46h ;¿La tecla presionada es CTRL-BREAK?
903 jz tecBREAK ;Saltar si es así.
904 cmp al,1Ch ;¿La tecla presionada es el Enter gris?
905 jnz int9han3 ;Saltar si no es así.
906 call tecENT ;Convertir el número entrado a binario.
907 jmp int9han3 ;Terminar el manejador de interrupción.
908 tecENT: test estado,CAMBIANDO_POT or CAMBIANDO_DIV
909 ;Ver si se está entrando un número.
140
Programa PRIMOS.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-141-320.jpg)
![910 jz finsubr ;Salir de la subrutina si no es así.
911 mov si,posnum*2 ;Posición del primer dígito en la pantalla.
912 xor eax,eax ;EAX = Va a contener el dígito a sumar.
913 xor ebx,ebx ;ECX:EBX = Contiene el número que se está
914 xor ecx,ecx ;formando.
915 tecENT1:mov ebp,ebx ;EDI:EBP <- ECX:EBX.
916 mov edi,ecx
917 mov al,es:[si] ;Obtener el dígito en ASCII.
918 add si,2 ;Apuntar al siguiente dígito en la pantalla.
919 sub al,"0" ;Convertir a binario.
920 jc short tecENT2 ;Saltar si no es un dígito (se acabó).
921 add ebx,ebx ;ECX:EBX <- ECX:EBX * 10
922 adc ecx,ecx ;(correr un dígito hacia la izquierda).
923 add ebx,ebx
924 adc ecx,ecx
925 add ebx,ebp
926 adc ecx,edi
927 add ebx,ebx
928 adc ecx,ecx
929 add ebx,eax ;ECX:EBX <- ECX:EBX + EAX
930 adc ecx,0 ;(sumar el dígito).
931 jmp tecENT1 ;Procesar el siguiente dígito.
932 ;En este momento el par de registros ECX:EBX contienen el número entrado.
933 tecENT2:xor edx,edx ;Hallar el resto de ECX:EBX / 6.
934 mov eax,ecx
935 mov edi,6
936 div edi
937 mov eax,ebx
938 div edi
939 mov ebp,2 ;Sumando para el caso en que el resto valga 5.
940 cmp dl,5 ;¿El resto vale 5?
941 jz short tecENT3 ;Saltar si es así.
942 mov bp,4 ;Sumando para el caso en que el resto valga 1.
943 cmp dl,1 ;¿El resto vale 1?
944 jz short tecENT3 ;Saltar si es así.
945 add ebx,1 ;Seguro que el número no va a ser primo, por lo
946 adc ecx,0 ;que hay que incrementarlo.
947 jmp tecENT2 ;Hacer lo mismo con el número incrementado.
948 tecENT3:test estado,CAMBIANDO_DIV ;¿Qué número se estaba cambiando?
949 mov si,offset TSS_primos_potenciacion ;Suponer que era el de
950 ;primos_potenciacion.
951 jz short tecENT4 ;Saltar si se estaba cambiando el de
952 ;primos_potenciacion.
953 mov si,offset TSS_primos_division ;Se estaba cambiando el de
954 ;primos_division.
955 ;Mover primero la doble palabra (32 bits) más significativa y luego la
956 ;doble palabra menos significativa.
957 tecENT4:mov dword ptr [si+EBX_value],ecx
958 mov dword ptr [si+EDI_value],ebx
959 mov word ptr [si+EIP_value],offset primos_potenciacion
960 mov word ptr [si+ESP_value],offset pila_primos_potenciacion + 100h - base
961 jz short offset_puesto
962 mov word ptr [si+EIP_value],offset primos_division
963 mov word ptr [si+ESP_value],offset pila_primos_division + 100h - base
964 offset_puesto:
965 mov [si+EBP_value],ebp
966 and estado,not (CAMBIANDO_POT or CAMBIANDO_DIV)
967 ;Indicar que no se está entrando un número.
968 mov cx,26*80 ;Poner el cursor fuera de la pantalla así no
969 call ponercur ;se lo ve.
970 mov bx,offset texto2 ;Mostrar el texto original.
971 jmp short mostex
972 tecF1: and estado,not RUN_DIVISION ;Detener primos_division.
973 ret
974 tecF2: or estado,RUN_DIVISION ;Continuar primos_division.
141
Programa PRIMOS.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-142-320.jpg)
![975 ret
976 tecF3: mov al,1 ;Indicar que se cambiará el número de la
977 ;tarea primos_division.
978 camnum: and estado,not (CAMBIANDO_POT or CAMBIANDO_DIV)
979 ;Indicar en la variable de estado cuál es el
980 or estado,al ;número que se está cambiando.
981 mov bx,offset texto4 ;Mostrar el texto "Nuevo número:" en pantalla.
982 call mostex
983 mov cx,posnum ;Situar el cursor a la derecha del texto.
984 ;Subrutina para situar el cursor en una posición determinada de la pantalla.
985 ;Entrada: CX = Línea * 80 + Columna del cursor.
986 ponercur:mov dx,port6845 ;DX = Port de control del controlador de video.
987 mov al,0eh ;Indicarle que hay que escribir la parte alta
988 out dx,al ;(MSB) de la posición del cursor.
989 jmp $+2
990 jmp $+2
991 inc dx ;Apuntar al port de datos del 6845.
992 mov al,ch ;Obtener el valor a enviar al 6845.
993 out dx,al ;Escribir el valor.
994 jmp $+2
995 jmp $+2
996 dec dx ;Apuntar al port de control del 6845,
997 mov al,0fh ;Indicarle que hay que escribir la parte baja
998 out dx,al ;(LSB) de la posición del cursor.
999 jmp $+2
1000 jmp $+2
1001 inc dx ;Apuntar al port de datos del 6845.
1002 mov al,cl ;Obtener el valor a enviar al 6845.
1003 out dx,al ;Escribir el valor.
1004 ret
1005 tecF4: and estado,not RUN_POTEN ;Detener primos_potenciacion.
1006 ret
1007 tecF5: or estado,RUN_POTEN ;Continuar primos_potenciacion.
1008 ret
1009 tecF6: mov al,CAMBIANDO_POT ;Indicar que se cambiará el número de la
1010 ;tarea primos_potenciacion.
1011 jmp camnum ;Ir a cambiar el número.
1012 tecESC: test estado,CAMBIANDO_DIV or CAMBIANDO_POT
1013 ;Ver si se está entrando un número.
1014 jnz short cancelar_entrada ;Saltar si es así.
1015 tecESC1:mov estado,APRETO_ESC ;Indicar que se apretó la tecla ESC (bit 4=1)
1016 ret ;y que ejecute la tarea nula (bits 3,2=00)
1017 cancelar_entrada:
1018 mov cx,26*80 ;Poner el cursor fuera de la pantalla así no
1019 call ponercur ;se lo ve.
1020 and estado,not (CAMBIANDO_DIV or CAMBIANDO_POT)
1021 ;Indicar que no se está entrando un número.
1022 mov bx,offset texto2 ;Mostrar el texto original.
1023 ;Subrutina para mostrar texto. Entrada: BX = Puntero al texto.
1024 ; SI = Posición en la pantalla.
1025 mostex: mov si,[bx] ;Obtener la posición de pantalla.
1026 add bx,2 ;Apuntar al primer carácter del texto.
1027 mostex1:mov al,[bx] ;Obtener el carácter del texto.
1028 mov es:[si],al ;Ponerlo en la pantalla.
1029 inc bx ;Incrementar el puntero del texto.
1030 add si,2 ;Incrementar el puntero del buffer de pantalla.
1031 cmp byte ptr [bx],0 ;¿Se acabó el texto?
1032 jnz mostex1 ;Saltar si no es así.
1033 finsubr:ret ;Fin de la subrutina.
1034 tecnum: dec cx ;CL = Dígito presionado.
1035 cmp cl,10 ;Si se apretó un dígito de la línea superior
1036 jb short tecnum1 ;el número está bien, mientras que si se
1037 sub cl,10 ;apretó del pad numérico hay que restar 10.
1038 tecnum1:add cl,"0" ;Convertir el dígito a ASCII.
142
Programa PRIMOS.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-143-320.jpg)
![1039 call obtencur ;SI = Línea * 80 + Columna (posición cursor)
1040 cmp si,posnum+19 ;Ver si se llegó al límite derecho.
1041 jz finsubr ;Salir de la subrutina si es así.
1042 push cx ;Preservar el dígito ASCII en la pila.
1043 mov cx,si ;CX = Posición del cursor.
1044 inc cx
1045 call ponercur ;Moverlo un lugar a la derecha.
1046 add si,si ;Convertir a posición de buffer de pantalla.
1047 pop ax ;Obtener el dígito en ASCII.
1048 mov es:[si],al ;Poner el dígito en la pantalla.
1049 ret ;Fin de la subrutina.
1050 tecBACK:test estado,CAMBIANDO_POT or CAMBIANDO_DIV
1051 ;Ver si se está entrando un número.
1052 jz finsubr ;Salir de la subrutina si no es así.
1053 call obtencur ;SI = Línea * 80 + Columna (posición cursor)
1054 cmp si,posnum ;Ver si se llegó al límite izquierdo.
1055 jz finsubr ;Salir de la subrutina si es así.
1056 dec si
1057 mov cx,si ;CX = Nueva posición del cursor.
1058 call ponercur ;Mover el cursor un lugar hacia la izquierda.
1059 add si,si ;Convertir a posición de buffer de pantalla.
1060 mov byte ptr es:[si]," ";Poner un espacio en dicha posición.
1061 ret ;Fin de la subrutina.
1062 tecE0: or estado,SCAN_CODE_E0 ;Indicar que el código recibido fue E0.
1063 ret ;Fin de la subrutina.
1064 ;Tabla de teclas y sus subrutinas.
1065 ;La tecla está representada por su "scan code".
1066 ;Las teclas que tienen dos bytes de scan code (el primero siempre es E0)
1067 ;se procesan aparte.
1068 tabla db 3Bh ;Tecla F1
1069 dw tecF1
1070 db 3Ch ;Tecla F2
1071 dw tecF2
1072 db 3Dh ;Tecla F3
1073 dw tecF3
1074 db 3Eh ;Tecla F4
1075 dw tecF4
1076 db 3Fh ;Tecla F5
1077 dw tecF5
1078 db 40h ;Tecla F6
1079 dw tecF6
1080 db 01h ;Tecla Esc
1081 dw tecESC
1082 db 1Ch ;Tecla Enter o Enter gris (con E0 adelante)
1083 dw tecENT
1084 db 0Eh ;Tecla Backspace
1085 dw tecBACK
1086 db 0E0h ;Código especial del teclado expandido.
1087 dw tecE0
1088 db 49h ;Tecla 9 (pad numérico)
1089 dw tecnum
1090 db 48h ;Tecla 8 (pad numérico) o flecha arriba (con E0)
1091 dw tecnum
1092 db 47h ;Tecla 7 (pad numérico)
1093 dw tecnum
1094 db 4Dh ;Tecla 6 (pad numérico)
1095 dw tecnum
1096 db 4Ch ;Tecla 5 (pad numérico)
1097 dw tecnum
1098 db 4Bh ;Tecla 4 (pad numérico)
1099 dw tecnum
1100 db 51h ;Tecla 3 (pad numérico)
1101 dw tecnum
1102 db 50h ;Tecla 2 (pad numérico) o flecha abajo (con E0)
1103 dw tecnum
143
Programa PRIMOS.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-144-320.jpg)
![1169 ;01 = primos_division, 10 = primos_potenciacion,
1170 ;11 = ambas tareas.
1171 cmp cl,dl ;¿Tarea primos_division o tarea primos_potenc?
1172 ja short ir_a_primos_pot ;Ir a tarea primos_potenciacion.
1173 test al,RUN_DIVISION ;Ver si la tarea primos_division está activa.
1174 mov ax,TSS_pri1_sel ;Selector de la tarea primos_division.
1175 jmp short tarea_activa?
1176 ir_a_primos_pot:
1177 test al,RUN_POTEN ;Ver si la tarea primos_potenciacion está activa.
1178 mov ax,TSS_pri2_sel ;Selector de la tarea primos_potenciacion.
1179 tarea_activa?:
1180 jnz short nueva_tarea ;Saltar si es así.
1181 mov al,TSS_inic_sel ;Selector de la tarea nula.
1182 nueva_tarea:
1183 mov salto,ax ;Almacenar el selector de TSS para saltar allí.
1184 mov al,0FEh ;Indicarle al PIC que deshabilite la
1185 out 21h,al ;interrupción de teclado.
1186 mov byte ptr gdt[TSS_int8_sel + 5],81h ;TSS 286 desocupado.
1187 mov byte ptr gdt[TSS_pri1_sel + 5],89h ;TSS 386 desocupado.
1188 mov byte ptr gdt[TSS_pri2_sel + 5],89h ;TSS 386 desocupado.
1189 mov byte ptr gdt[TSS_inic_sel + 5],81h ;TSS 286 desocupado.
1190 jmp far ptr dummy ;Cambiar de tarea.
1191 org $-2 ;Mover la posición de ensamblado para que
1192 ;apunte al segmento del salto intersegmento.
1193 salto dw 0
1194 ;Cuando se ejecute la próxima INT 8 va a ejecutar a partir de este punto.
1195 jmp int8han ;Volver a ejecutar la interrupción.
1196 ;Subrutina para cambiar la velocidad del timer. Entrada: El registro CX
1197 ;contiene la máxima cuenta. El tiempo entre interrupciones será de
1198 ;(CX / 1193180) segundos. Si CX = 0, reemplazar en la fórmula por 65536.
1199 timer: mov al,00110110b ;bit 7,6 = (00) timer 0.
1200 ;bit 5,4 = (11) escribir LSB y luego MSB.
1201 ;bit 3-1 = (011) generar onda cuadrada.
1202 ;bit 0 = (0) contador binario.
1203 out 43h,al ;salida al registro de control del PIT
1204 ;(Programmable Interval Timer).
1205 jmp $+2
1206 mov al,cl ;Escribir el LSB de la cuenta del timer.
1207 out 40h,al
1208 jmp $+2
1209 mov al,ch ;Escribir el MSB de la cuenta del timer.
1210 out 40h,al
1211 ret
1212 inicio: mov dx,offset texto6 ;Puntero al texto de procesador incorrecto.
1213 test86: pushf ;Sirve para rechazar un 8086. En este procesador
1214 pop ax ;los bits 15-12 del registro de indicadores
1215 and ax,0FFFh ;siempre están a uno.
1216 push ax
1217 popf
1218 pushf
1219 pop ax
1220 add ax,1000h
1221 jc short mal
1222 test286:pushf ;Sirve para rechazar un 80286. En este
1223 pop ax ;procesador los bits 15-12 del registro de
1224 or ax,0F000h ;indicadores siempre están a cero en modo real.
1225 push ax
1226 popf
1227 pushf
1228 pop ax
1229 and ax,0F000h
1230 jz short mal
1231 virtual?:smsw ax ;Sirve para ver si el 80386 está en modo virtual.
1232 test al,1 ;Aquí no puede utilizarse MOV EAX,CR0 ya que esta
1233 ;instrucción genera una excepción 13 en modo virtual.
145
Programa PRIMOS.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-146-320.jpg)
![1234 jz short modo_real
1235 mov dx,offset texto5
1236 mal: mov ah,9 ;Mostrar el mensaje de error.
1237 int 21h
1238 mov ax,4c01h ;Terminar el programa con código de salida 1.
1239 int 21h
1240 modo_real:in al,21h ;Almacenar en un lugar temporal los IRQ habili-
1241 mov picint,al ;tados en el controlador de interrupciones (PIC).
1242 mov real_cs,cs ;Llenar el campo correspondiente al segmento en
1243 ;el salto intersegmento que está más abajo.
1244 mov ah,0Fh ;Obtener el tipo de pantalla: 7 = Monocromático,
1245 int 10h ;otro valor = color.
1246 mov bx,0B000h ;Segmento para buffer de video monocromo.
1247 cmp al,7 ;Ver si es monocromo.
1248 jz short inicio1 ;Saltar si es así.
1249 mov port6845,3D4h ;Port de tarjeta color.
1250 mov bx,0B800h ;Segmento para buffer de video color.
1251 or byte ptr gdt[pant_sel + 3],80h ;Ajustar en la GDT las bases de
1252 or byte ptr gdt[pant_inf_sel + 3],80h;los segmentos para tarjeta color.
1253 inicio1:mov es,bx
1254 xor di,di ;Limpiar la pantalla.
1255 mov cx,25*80 ;25 líneas * 80 caracteres.
1256 mov ax,0720h ;Carácter espacio con atributo blanco sobre negro.
1257 cld ;Dirección de escritura hacia arriba.
1258 rep stosw ;Llenar los 4000 bytes con los espacios.
1259 mov cl,80 ;Generar las dos líneas horizontales.
1260 mov si,10*80*2
1261 inicio2:mov byte ptr es:[si],196
1262 mov byte ptr es:[si+4*80*2],196
1263 add si,2
1264 loop inicio2
1265 mov bx,offset texto1 ;Mostrar los tres textos en la zona central.
1266 call mostex
1267 mov bx,offset texto2
1268 call mostex
1269 mov bx,offset texto3
1270 call mostex
1271 mov cx,26*80 ;Sacar el cursor de la pantalla poniéndolo en
1272 call ponercur ;la línea 26.
1273 xor eax,eax
1274 mov ax,cs
1275 shl eax,4 ;EAX = Dirección lineal de inicio de este
1276 ;segmento.
1277 add dword ptr gdt[code_sel + 2],eax ;Poner los verdaderos inicios
1278 add dword ptr gdt[data_sel + 2],eax ;(bases) de los segmentos.
1279 add dword ptr gdt[TSS_inic_sel + 2],eax
1280 add dword ptr gdt[TSS_pri1_sel + 2],eax
1281 add dword ptr gdt[TSS_pri2_sel + 2],eax
1282 add dword ptr gdt[TSS_int8_sel + 2],eax
1283 add dword ptr gdt[TSS_int9_sel + 2],eax
1284 add dword ptr gdtr[2],eax
1285 add dword ptr idtr[2],eax
1286 mov al,0FFh ;Deshabilitar todas las IRQ del PIC.
1287 out 21h,al
1288 jmp $+2
1289 mov cx,3580 ;Hacer un tic del timer cada 0,003 segundos.
1290 call timer ;Esta será la resolución del "scheduler" (interr. 8).
1291 sidt real_idtr ;Almacenar en memoria el IDTR del modo real.
1292 lgdt gdtr ;Cargar el GDTR.
1293 lidt idtr ;Cargar el IDTR.
1294 push code_sel ;Poner en la pila el descriptor y el offset del
1295 push offset modo_protegido ;código en modo protegido.
1296 smsw ax ;Pasar a modo protegido poniendo a uno el bit 0
1297 or al,1 ;(Protection Enable) de CR0. Las instrucciones SMSW y
1298 lmsw ax ;LMSW operan con la mitad (16 bits) baja de CR0 (MSW).
146
Programa PRIMOS.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-147-320.jpg)
![1 ; CALCULO DE PI Y LOGARITMO NATURAL DE 2 POR DARIO A. ALPERN
2 ; USANDO DPMI (DOS PROTECTED MODE INTERFACE)
3 ;
4 ; Formulas utilizadas:
5 ; ===================
6 ;
7 ; Calculo de pi:
8 ;
9 ; pi = 4 [ 6 arc tg (1/8) + arc tg (1/32) + arc tg (1/128) +
10 ; + arc tg (13753/63664921) ]
11 ;
12 ; Calculo de ln 2:
13 ;
14 ; ln 2 = 5 arg tgh (1/8) + arg tgh (1/16) + arg tgh (1529 / 670751)
15 ;
16 ; El calculo del arco tangente se realiza mediante la formula de Taylor:
17 ;
18 ; 3 5 7 9
19 ; x x x x
20 ; arc tg x = x - --- + --- - --- + --- - ...
21 ; 3 5 7 9
22 ;
23 ; El calculo del argumento de la tangente hiperbolica se realiza mediante la
24 ; formula de Taylor:
25 ;
26 ; 3 5 7 9
27 ; x x x x
28 ; arg tgh x = x + --- + --- + --- + --- + ...
29 ; 3 5 7 9
30 ;
31 ;
32 ; Estas formulas se deducen teniendo en cuenta que:
33 ;
34 ; x + y
35 ; pi = 4 arc tg 1 y arc tg x + arc tg y = arc tg --------- ;
36 ; 1 - xy
37 ;
38 ; 3 x + y
39 ; ln 2 = arg tgh --- y arg tgh x + arg tgh y = arg tgh --------- .
40 ; 5 1 + xy
41 ;
42 ; En el caso de procesadores de 16 bits es muy costoso en tiempo dividir por
43 ; 63664921 o por 670751, por lo que se divide por sus factores (mediante dos
44 ; divisiones). Las factorizaciones son: 63664921 = 1217 x 52313 y
45 ; 670751 = 347 x 1933.
46 ;
47 ;----------------------------------------------------------------------------
48 ;
49 ; Durante el calculo de PI o LN 2, se utilizan tres buffers que contienen
50 ; diferentes numeros en binario: el primero (que comienza en "buffer")
51 ; contiene la suma parcial de los terminos; en el segundo (que comienza en
52 ; "buffer + 16384") se calculan las potencias que intervienen en los
53 ; diferentes terminos; mientras que en el ultimo (que comienza en
54 ; "buffer + 32768") se calcula un termino que luego se sumara o restara del
55 ; que comienza en "buffer".
56 ;
57 ;----------------------------------------------------------------------------
58 ;
59 ; Definicion de constantes y variables inicializadas del programa.
60 ;
61 .386
62 eloop macro destino ;Macro para hacer loop en ECX.
63 db 67h ;Prefijo de longitud de direccion.
64 loop destino
65 endm
149
Programa PIDPMI.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-150-320.jpg)
![196
197 Indicadores db 0 ;Sirve para saber si la linea de comando contiene
198 ;los "switches" /pi o /ln2:
199 ;Bit 0 = 1: Calculo de ln 2.
200 ;Bit 0 = 0: Calculo de pi.
201 ;Bit 1 = 1: Salida formateada.
202 ;Bit 1 = 0: Salida sin formatear.
203
204 bufferdos db "3,",60 dup (0) ;Buffer para la conversion de binario a
205 ;decimal.
206
207 BufferNumeroFormateado db "3,",75 dup (" "),ASCII_CR,ASCII_LF
208 ;Buffer de una linea para obtener la salida
209 ;formateada.
210
211 PosicionDigitoEnBuffer dw BufferNumeroFormateado + 2
212 ;Puntero dentro del buffer de una linea.
213
214 InformacionDeFormateado dw 0 ;MSB = Numero de grupo (0-9).
215 ;LSB = Digito dentro del grupo (1-5).
216
217 DigitosMostrados dd 0
218
219 Selector dw 0
220
221 Iniciales db "dhms"
222 Dias db 0
223 Horas db 0
224 Minutos db 0
225 Segundos db 0
226 FraccSegundo dd 0
227
228 OldInt8Handler label dword
229 OldInt8Offset dw 0
230 OldInt8Segment dw 0
231
232 MostrarEnInt8 db 1
233 PunteroBase dw 0
234 Base db 10
235
236
237 CursorVideo label dword
238 CursorVideoOffset dw 0
239 CursorVideoSegment dw 0B800h
240
241 CopyRight db "Calculo de PI, ln 2 y e. Hecho por Dario Alejandro Alpern."
242 db ASCII_CR,ASCII_LF
243 LongitudCopyRight equ $ - CopyRight
244 Texto db ASCII_CR,ASCII_LF
245 db "Uso del programa: PIDPMI cantidad_de_decimales [/F] [/LN2] [/E] "
246 db "[/B:base]",ASCII_CR,ASCII_LF," [arch_destino]",ASCII_CR,ASCII_LF
247 db " /F: Muestra la salida formateada para editores de texto"
248 db ASCII_CR,ASCII_LF
249 db " /LN2: Muestra el valor del logaritmo natural de 2 en vez de pi"
250 db ASCII_CR,ASCII_LF
251 db " /E: Muestra el valor del numero e en vez de pi"
252 db ASCII_CR,ASCII_LF
253 db " /B: Muestra el resultado en base 2 a 36"
254 db ASCII_CR,ASCII_LF
255 db " arch_destino: Archivo en que se almacenara el numero."
256 db ASCII_CR,ASCII_LF
257 db " Si no se especifica, es la pantalla (STDOUT)."
258 db ASCII_CR,ASCII_LF
259 db ASCII_CR,ASCII_LF
260 LongitudTexto equ $ - Texto
152
Programa PIDPMI.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-153-320.jpg)
![326 mov ah,4Ah ;Achicar al minimo el bloque de memoria que
327 mov bx,offset fin_codigo[15] ;incluye el programa .COM
328 shr bx,4
329 int 21h
330 pop bx
331 mov ah,48h
332 int 21h ;Reservar memoria para el servidor de DPMI.
333 mov cx,LongitudNoHayMemoriaPServidor
334 mov dx,offset NoHayMemoriaPServidor
335 jc short error_en_real ;Saltar si no se pudo reservar memoria.
336 mov es,ax ;Apunta al area de datos del servidor de DPMI.
337 ir_a_modo_protegido:
338 mov ax,1 ;Indicar que la aplicacion es de 32 bits.
339 call PMode_entry ;Pasar a modo protegido.
340 mov cx,LongitudNoSePuedePasarAProtegido
341 mov dx,offset NoSePuedePasarAProtegido
342 jc short error_en_real
343 push ds
344 pop es ;Volver a poner ES = DS.
345 xor ax,ax
346 mov cx,1 ;Reservar un descriptor.
347 int 31h
348 mov cx,LongitudNoSeReservoSelector
349 mov dx,offset NoSeReservoSelector
350 jc short error_modo_prot
351 mov Selector,ax ;Preservar el selector correspondiente.
352 mov bx,ax
353 mov ax,0009h
354 mov cx,40F2h
355 int 31h ;Poner el byte de derechos de acceso.
356 HallarCantDecimales:
357 mov bx,80h ;Apuntar al byte anterior del principio de
358 ;la linea de comandos.
359 mov esi,10 ;ESI = Multiplicador.
360 xor eax,eax ;Inicializar numero a formar a cero.
361 xor ecx,ecx ;Inicializar digito a cero.
362 BusquedaDeDigito:
363 inc bx ;Apuntar al siguiente byte.
364 mov al,[bx] ;Obtener el caracter de la linea de comandos.
365 cmp al,ASCII_CR ;Se acabo la linea?
366 je short error ;Saltar a error si es asi.
367 cmp al," " ;Es un espacio o caracter no imprimible?
368 jbe BusquedaDeDigito ;Saltear dicho caracter.
369 sub al,"0" ;Ver si el caracter esta entre '0' y '9'.
370 cmp al,9
371 jbe short NumeroLineaDeComando ;Saltar si esta dentro del rango.
372 ;Caso contrario mostrar el error ya
373 ;que la linea debe comenzar con un numero.
374 error:
375 mov dx,offset Texto ;Mostrar texto indicando el formato de la
376 mov cx,LongitudTexto ;linea de comando.
377 error_modo_prot:
378 mov bx,HANDLE_STDERR ;Handle STDERR.
379 mov ah,40h
380 call dos
381 mov ax,4c01h ;Fin del programa con codigo de error 1.
382 int 21h
383 NuevoDigito:
384 mul esi ;Multiplicar numero a formar por diez.
385 jc NoHaySuficienteMemoria ;Saltar si el resultado es muy grande.
386 add eax,ecx ;Sumar el digito hallado en la linea de comando
387 jc NoHaySuficienteMemoria ;Saltar si el resultado es muy grande.
388 NumeroLineaDeComando:
389 inc bx ;Apuntar al siguiente byte de la linea.
390 mov cl,[bx] ;Obtener el caracter.
154
Programa PIDPMI.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-155-320.jpg)
![391 sub cl,"0" ;Ver si esta entre '0' y '9'.
392 cmp cl,9
393 jbe NuevoDigito ;Sumar digito y repetir si esta en el rango.
394 mov digitos,eax ;Almacenar cantidad de digitos en variable.
395 ;
396 ; Ver si en la linea de comandos aparecen /F o /LN2. En el caso que existan,
397 ; se ponen a uno ciertos bits de la variable Indicadores. Para /F se pone a
398 ; 1 el bit Formato, mientras que para /LN2 se pone a 1 el bit LN2.
399 ;
400 call switch ;Encender indicadores segun los switches
401 ;encontrados en la linea de comandos.
402 xor ecx,ecx
403 mov cl,Base
404 mov di,cx ;Obtener la base.
405 shl di,2
406 add di,offset Multiplicadores[-8] ;Apuntar al logaritmo.
407 mov PunteroBase,di
408 mov si,-1 ;Inicializar exponente.
409 mov eax,1 ;Inicializar potencia.
410 CicloHallarPotencia:
411 inc si ;Actualizar exponente.
412 mul ecx
413 jnc CicloHallarPotencia
414 mov word ptr Exponente,si
415 div ecx
416 mov MaxPotencia,eax ;Almacenar la maxima potencia.
417 mov eax,Exponente
418 mul dword ptr [di]
419 mov LogMaxPotencia,eax
420 HallarCantDWords:
421 mov eax,Digitos ;EAX = Cantidad de digitos a calcular.
422 mov bx,PunteroBase ;Obtener el puntero al multiplicador que
423 ;corresponde a la base.
424 mul dword ptr [bx] ;EDX = Cantidad de DWords necesarias.
425 add edx,3 ;Reservar 3 DWords mas por el redondeo.
426 mov CantDWords,edx ;Almacenar la cantidad de DWords necesarias.
427 shl edx,2 ;Convertir a cantidad de bytes.
428 lea edx,[edx * 2 + edx] ;Reservar espacio para 3 buffers.
429 or dx,0FFFh ;Calcular el limite para pagina completa.
430 shld ecx,edx,16 ;CX = Parte alta del limite.
431 push cx ;Preservar la parte alta del limite.
432 push dx ;Preservar la parte baja del limite.
433 mov bx,Selector
434 mov ax,0008h
435 int 31h ;Poner el limite del segmento.
436 pop cx ;Restaurar la parte baja del limite.
437 pop bx ;Restaurar la parte alta del limite.
438 add cx,1 ;Se debe reservar un byte mas que el limite.
439 adc bx,0
440 mov ax,0501h ;Reservar BX:CX bytes de memoria lineal.
441 int 31h ;BX:CX = Direccion lineal del bloque.
442 ;SI:DI = Handle de memoria.
443 jnc short LosDigitosEntran ;Saltar si no hubo errores.
444 NoHaySuficienteMemoria:
445 mov dx,offset MemoriaLlena ;Indicar la condicion de error.
446 mov cx,LongitudMemoriaLlena
447 mov ah,40h
448 call dos
449 mov ax,4C02h ;Saltar si no es asi.
450 int 21h
451 LosDigitosEntran:
452 mov HandleMemoriaBajo,di ;Preservar el handle de memoria ubicado
453 mov HandleMemoriaAlto,si ;en SI:DI
454 mov dx,cx ;DX = Parte baja de la base del segmento.
455 mov cx,bx ;CX = Parte alta de la base del segmento.
155
Programa PIDPMI.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-156-320.jpg)
![456 mov ax,0007h
457 mov bx,Selector
458 int 31h ;Llenar la base del segmento.
459 InicializarPrimerTermino:
460 test Indicadores,E
461 jz NoEsCalculoE
462 ;------------------------------------------------------------------------------
463 ; Calculo del numero e:
464 ;
465 mov bufferdos,"2" ;Parte entera de e.
466 call PonerVectorInterrupcion
467 mov ebx,CantDWords
468 mov ecx,ebx ;Obtener cantidad de DWords del numero.
469 shl ecx,1 ;Obtener cantidad de DWords a poner a cero.
470 xor edi,edi ;Apuntar al principio del numero ubicado en
471 ;memoria pedida al servidor de DPMI.
472 xor eax,eax ;Poner ambos numeros a cero.
473 rep stos dword ptr es:[edi]
474 inc divisor ;Divisor = 2.
475 mov byte ptr es:[ebx*4+3],80h ;Poner a 0,5 el termino.
476 mov byte ptr es:[3],80h ;Poner a 2,5 la suma.
477 CicloPrincE:
478 mov ecx,CantDWords ;ECX = Cantidad de DWords del numero.
479 inc divisor ;Siguiente divisor.
480 mov edi,ecx ;EDI = Cantidad de DWords del numero.
481 shl edi,2 ;EDI = Puntero al termino.
482 mov eax,PrimDWord ;EAX = Numero de palabra mas
483 ;significativa distinta de ceros.
484 sub ecx,eax ;ECX = Cantidad de palabras a procesar.
485 jbe BinarioADecimal ;Saltar si es <= 0.
486 lea edi,[edi+eax*4] ;EDI = Puntero a la palabra mas
487 ;significativa distinta de ceros.
488 mov esi,divisor ;ESI = Divisor en la formula de e.
489 xor edx,edx ;EDX = Resto de la division.
490 mov ebx,edi ;EBX = Puntero al MSD.
491 cld ;Procesar en direcciones ascendentes
492 ;(para realizar una division se deben
493 ;tomar primero los DWords mas signif.)
494 push ecx ;Preservar la cantidad de palabras a
495 ;procesar.
496 shr ecx,1
497 jnc short DivVariableE
498 mov eax,es:[edi] ;Obtener el DWord del dividendo.
499 div esi ;Realizar la primera division.
500 stos dword ptr es:[edi] ;Almacenar el cociente.
501 DivVariableE:
502 jecxz FinDivVariableE ;Saltar si se termino la division.
503 CicloDivVariableE:
504 mov eax,es:[edi] ;Obtener el DWord del dividendo.
505 div esi ;Realizar la primera division.
506 stos dword ptr es:[edi] ;Almacenar el cociente.
507 mov eax,es:[edi] ;Obtener el DWord del dividendo.
508 div esi ;Realizar la primera division.
509 stos dword ptr es:[edi] ;Almacenar el cociente.
510 eloop CicloDivVariableE ;Cerrar el ciclo.
511 FinDivVariableE:
512 cmp dword ptr es:[ebx],1 ;El MSD es cero?
513 adc PrimDWord,ecx ;El MSD es el siguiente si lo era.
514 std ;Procesar en direcciones descendentes
515 ;(para realizar una suma se deben
516 ;tomar primero los DWords menos
517 ;significativos).
518 lea esi,[edi-4] ;Apuntar al LSD del termino.
519 mov eax,CantDWords ;EAX = Cantidad de DWords del numero.
520 shl eax,2 ;EAX = Cantidad de bytes del numero.
156
Programa PIDPMI.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-157-320.jpg)
![521 mov edi,esi
522 sub edi,eax ;EDI = Puntero al LSD de la suma.
523 pop ecx ;Restaurar la cantidad de palabras a
524 ;procesar.
525 shr ecx,1
526 jnc short SumaE ;Saltar si la cant. de DWords era par.
527 lods dword ptr es:[esi] ;Obtener DWord del termino.
528 adc eax,dword ptr es:[edi] ;Sumarselo a la suma.
529 stos dword ptr es:[edi] ;Guardarlo en la suma.
530 SumaE:
531 jecxz FinSumaE ;Saltar si se termino el sumando.
532 CicloSumaE:
533 lods dword ptr es:[esi] ;Obtener DWord del termino.
534 adc eax,dword ptr es:[edi] ;Sumarselo a la suma.
535 stos dword ptr es:[edi] ;Guardarlo en la suma.
536 lods dword ptr es:[esi] ;Obtener DWord del termino.
537 adc eax,dword ptr es:[edi] ;Sumarselo a la suma.
538 stos dword ptr es:[edi] ;Guardarlo en la suma.
539 eloop CicloSumaE ;Cerrar el ciclo.
540 FinSumaE:
541 jnc CicloPrincE ;Saltar si la suma se termino.
542 CicloSumaCarryE:
543 inc dword ptr es:[edi] ;Incrementar el siguiente DWord mas
544 ;significativo.
545 lea edi,[edi-4] ;Apuntar al siguiente DWord mas
546 ;significativo.
547 jnz CicloPrincE ;Saltar si se acabo la suma.
548 jmp CicloSumaCarryE ;Cerrar el ciclo.
549 ;------------------------------------------------------------------------------
550 NoEsCalculoE:
551 mov eax,13753*4 ;Primer numerador para PI.
552 mov Numerador,13753*13753 ;Numerador para PI.
553 mov Denominador,63664921 ;Denominador para PI.
554 test Indicadores,LN2 ;Ver si se esta calculando PI o LN 2.
555 jz short FinInicializacionCtes ;Saltar si se esta calculando PI.
556 mov PunteroSubrPotenciasDe2,offset PotBinParaLN2
557 ;Subrutina a llamar cuando se calculen las
558 ;potencias de 2.
559 mov eax,1529
560 mov Numerador,1529*1529 ;Numerador para LN 2.
561 mov Denominador,670751 ;Denominador para LN 2.
562 mov bufferdos,"0" ;Indicar que el numero comienza con cero.
563 FinInicializacionCtes:
564 push eax ;Preservar el primer numerador.
565 call PonerVectorInterrupcion
566 pop edx ;Obtener el primer numerador.
567 mov ecx,CantDWords ;Obtener cantidad de DWords del numero.
568 lea esi,[ecx*4] ;Convertir a bytes.
569 xor edi,edi ;Apuntar al principio del numero ubicado en
570 ;memoria pedida al servidor de DPMI.
571 mov es,Selector ;El segmento de datos apunta a dicha memoria.
572 mov ebx,Denominador ;Denominador del primer termino.
573 cld ;Se procesa en direcciones crecientes.
574 CicloCalcPrimerTermino:
575 xor eax,eax ;La parte decimal del denominador es cero
576 ;en el primer termino.
577 div ebx ;Generar DWord del cociente.
578 mov es:[edi+esi],eax ;Almacenarlo en el segundo numero.
579 stos dword ptr es:[edi] ;Almacenarlo en el primer numero.
580 eloop CicloCalcPrimerTermino ;Cerrar el ciclo.
581 mov al,256*4/32+256*4/128 ;Agregar potencias de 2 para Pi.
582 test Indicadores,LN2 ;Se esta calculando LN 2 ?
583 jz short PonerPrimeraPot2 ;Saltar si no es asi.
584 mov al,256*5/8+256*1/16 ;Agregar potencias de 2 para LN 2.
585 PonerPrimeraPot2:
157
Programa PIDPMI.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-158-320.jpg)
![586 mov es:[3],al ;Almacenarlo en el primer numero.
587 mov es:[esi+3],al ;Almacenarlo en el segundo numero.
588 CicloPrincipal:
589 call NuevoTermino ;Hallar el nuevo termino.
590 test Indicadores,LN2 ;Se desea calcular LN 2?
591 jnz short CicloSumaDelTermino ;Los arg tgh solo contienen sumas.
592 CicloRestaDelTermino:
593 mov eax,es:[edi] ;Obtener DWord de la suma.
594 sbb eax,es:[esi] ;Restarle el Dword del sustraendo.
595 stos dword ptr es:[edi] ;Guardar el DWord de la resta.
596 lea esi,[esi-4] ;Apuntar al siguiente DWord.
597 eloop CicloRestaDelTermino ;Cerrar el ciclo.
598 jnc short TerminoParaSuma ;Saltar si se termino la resta.
599 CicloSeguirRestando:
600 sbb dword ptr es:[edi],ecx ;Actualizar el DWord.
601 lea edi,[edi-4] ;Actualizar el puntero.
602 jc CicloSeguirRestando ;Saltar si no se acabo la resta,
603 TerminoParaSuma:
604 call NuevoTermino ;Hallar el nuevo termino.
605 CicloSumaDelTermino:
606 lods dword ptr es:[esi] ;Obtener el DWord del termino.
607 adc eax,es:[edi] ;Sumarle el DWord de la suma.
608 stos dword ptr es:[edi] ;Guardar el DWord de la suma.
609 eloop CicloSumaDelTermino ;Cerrar el ciclo.
610 jnc CicloPrincipal ;Saltar si la suma no se completo.
611 CicloSeguirSumando:
612 adc dword ptr es:[edi],ecx ;Actualizar el DWord.
613 lea edi,[edi-4] ;Actualizar el puntero.
614 jc CicloSeguirSumando ;Saltar si no se acabo la suma.
615 jmp CicloPrincipal ;Cerrar el ciclo principal.
616 ;--------------------------------------------------------------------------
617 ; Subrutina PotBinParaLN2: Pone o saca las potencias binarias de 2 para el
618 ; calculo del logaritmo natural de 2.
619 ; Mediante un "xor", pone o saca las potencias de dos que figuran en la
620 ; formula que figura al principio del programa.
621 ;
622 PotBinParaLN2:
623 mov edi,divisor
624 lea edi,[edi*2+edi-3]
625 mov cx,di
626 mov eax,80000000h
627 ror eax,cl
628 shr edi,3
629 and di,0FFFCh
630 mov ecx,CantDWords
631 xor es:[edi+ecx*4],eax
632 mov eax,3
633 mul divisor
634 call CambiarBit
635 mov eax,4
636 mul divisor
637 jmp short CambiarBit
638 ;----------------------------------------------------------------------------
639 ; Subrutina PotBinParaPI: Pone o saca las potencias binarias de 2 para el
640 ; calculo de Pi.
641 ; Mediante un "xor", pone o saca las potencias de dos que figuran en la
642 ; formula que figura al principio del programa.
643 ;
644 PotBinParaPi:
645 ;
646 ; Hay que calcular 24 / 8 ^ (div), donde "div" es el divisor (3, 5, 7,..)
647 ; del termino. Para ello hay que obtener la posicion de los bits correspon-
648 ; dientes a "xorear" de la siguiente manera:
649 ;
650 ; 24 / 8 ^ (div) = 3 / 8 ^ (div - 1)
158
Programa PIDPMI.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-159-320.jpg)
![651 ; = 3 / 2 ^ (3 * div - 3)
652 ; = 2 ^ -(3 * div - 4) + 2 ^ -(3 * div - 3)
653 ;
654 ; Por lo tanto los bits a "xorear" son los correspondientes a las potencias
655 ; negativas de dos: 3 * div - 4 y 3 * div - 3.
656 ;
657 ; Ahora bien, como solo trabajamos con la parte decimal de los numeros, los
658 ; bits se numeran como bit 0 -> 2^(-1), bit 1 -> 2^(-2), etc., las posiciones
659 ; como numero de bit seran 3 * div - 5 y 3 * div - 4.
660 ;
661 mov edi,divisor ;EDI <- div
662 lea edi,[edi*2+edi] ;EDI <- 3 * div
663 sub edi,5 ;EDI <- 3 * div - 5
664 jb short OtrasPotencias ;Si hay carry es porque el divisor
665 ;es 1. En este caso 24 / 8^div es un
666 ;numero entero, por lo que no hay que
667 ;hacer nada.
668 mov cx,di ;Bits 4-0 de CL: Posicion de bit.
669 mov eax,0C0000000h ;Inicializar para rotacion.
670 ror eax,cl ;Realizar rotacion.
671 shr edi,3 ;Convertir numero de bit a numero de byte.
672 and di,0FFFCh ;Alinear a DWord.
673 mov ecx,CantDWords ;ECX = Cantidad de DWords del numero.
674 xor es:[edi+ecx*4],eax ;Realizar "xor" para poner o sacar potencia
675 OtrasPotencias:
676 mov eax,5 ;Poner o sacar potencia de (1/32).
677 call Potencia
678 mov eax,7 ;Poner o sacar potencia de (1/128).
679 Potencia:
680 mul divisor
681 sub eax,2
682 CambiarBit:
683 mov cl,al
684 inc edx
685 ror edx,cl
686 shr eax,5
687 mov ecx,CantDWords
688 cmp eax,ecx
689 lea eax,[eax*4]
690 jae short FinSubrutina
691 xor es:[eax+ecx*4],edx
692 FinSubrutina:
693 ret
694 ;-----------------------------------------------------------------------------
695 NuevoTermino:
696 call PunteroSubrPotenciasDe2 ;Retirar potencias de 2 del
697 ;termino anterior.
698 mov edi,ecx ;EDI = Cantidad de DWords del numero.
699 shl edi,2 ;EDI = Puntero al termino.
700 mov eax,PrimDWord ;EAX = Numero de palabra mas
701 ;significativa distinta de ceros.
702 sub ecx,eax ;ECX = Cantidad de palabras a procesar.
703 jbe short CantidadPalabrasDelTerminoOk ;Saltar si es <= 0.
704 lea edi,[edi+eax*4] ;EDI = Puntero a la palabra mas
705 ;significativa distinta de ceros.
706 mov esi,Denominador ;ESI = Denominador del arc tg/arg tgh.
707 xor edx,edx ;EDX = Resto de la primera division
708 ;por el denominador.
709 xor ebx,ebx ;EBX = Resto de la segunda division
710 ;por el denominador.
711 cld ;Procesar en direcciones ascendentes
712 ;(para realizar una division se deben
713 ;tomar primero los Dwords mas signif.)
714 push ecx ;Preservar la cantidad de palabras a
715 ;procesar.
159
Programa PIDPMI.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-160-320.jpg)
![716 CicloDivPorDenominadorALa2:
717 mov eax,es:[edi] ;Obtener el DWord del dividendo.
718 div esi ;Realizar la primera division.
719 xchg ebx,edx ;EDX = Resto de la segunda division
720 ;anterior.
721 ;EBX = Resto de la primera division
722 ;actual.
723 div esi ;Realizar la segunda division.
724 xchg ebx,edx ;EDX = Resto de la primera division
725 ;actual.
726 ;EBX = Resto de la segunda division
727 ;actual.
728 stos dword ptr es:[edi] ;Almacenar el cociente.
729 eloop CicloDivPorDenominadorALa2 ;Cerrar el ciclo.
730 pop ecx ;Restaurar la cantidad de palabras a
731 ;procesar.
732 std ;Procesar en direcciones descendentes
733 ;(para realizar una multiplicacion se
734 ;deben tomar primero los Dwords menos
735 ;significativos).
736 sub edi,4 ;Apuntar al DWord menos significativo.
737 mov esi,Numerador ;ESI = Multiplicador.
738 mov ebx,esi ;EBX = Multiplicador / 2 (para redondeo)
739 shr ebx,1
740 CicloMultPorNumerador:
741 mov eax,es:[edi] ;Obtener DWord del factor.
742 mul esi ;Realizar la multiplicacion.
743 add eax,ebx ;Sumar acarreo de multiplic. anterior.
744 adc edx,0 ;Ajustar el DWord mas significativo.
745 mov ebx,edx ;Guardar acarreo de la multiplicacion.
746 stos dword ptr es:[edi] ;Almacenar DWord del producto.
747 eloop CicloMultPorNumerador ;Cerrar ciclo.
748 and eax,eax ;El DWord mas significativo vale cero?
749 jnz short CantidadPalabrasDelTerminoOk ;Saltar si no es asi.
750 inc PrimDWord ;El primer DWord es el siguiente.
751 CantidadPalabrasDelTerminoOk:
752 add divisor,2 ;El divisor 3,5,7,... de la formula
753 ;debe ser incrementado.
754 call PunteroSubrPotenciasDe2 ;Poner las potencias binarias en
755 ;el termino.
756 mov esi,edi ;Posicion dentro del termino de la DWord
757 ;mas significativa.
758 mov edi,ecx ;EDI = Cantidad de DWords del numero.
759 shl edi,3 ;Apuntar al principio del cociente.
760 add edi,esi ;Apuntar al DWord mas significativo
761 ;del cociente.
762 shr esi,2 ;Convertir a cantidad de DWords.
763 sub ecx,esi
764 jbe short BinarioADecimalNoRET
765 xor edx,edx ;Inicializar resto de la division.
766 mov ebx,divisor ;Obtener divisor.
767 cld ;Procesar en direcciones ascendentes
768 ;(para realizar una division se deben
769 ;tomar primero los DWords mas signif.)
770 add esi,CantDWords ;
771 shl esi,2 ;Convertir a cantidad de bytes.
772 push ecx
773 CicloDivisionPorValorVariable:
774 lods dword ptr es:[esi]
775 div ebx
776 stos dword ptr es:[edi]
777 eloop CicloDivisionPorValorVariable
778 pop ecx
779 mov edi,CantDWords
780 shl edi,2 ;Convertir a bytes.
160
Programa PIDPMI.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-161-320.jpg)
![781 lea esi,[edi*2+edi-4] ;Apuntar al DWord menos significativo
782 ;del termino.
783 add edi,-4 ;Apuntar al DWord menos significativo
784 ;de ls suma.
785 std
786 ret
787 ;----------------------------------------------------------------------------
788 BinarioADecimalNoRET:
789 pop ax ;No volver a rutina llamadora.
790 BinarioADecimal:
791 mov al,bufferdos ;Obtener la parte entera (en ASCII).
792 mov BufferNumeroFormateado,al ;Almacenar el valor en caso de /f.
793 mov ax,4400h ;Llamada IOCTL.
794 mov bx,HANDLE_STDOUT ;Handle STDOUT.
795 call dos
796 test dl,dl ;Bit 7 de DL = 1: Dispositivo.
797 ; = 0: Archivo.
798 jns short TextoFormateado? ;Saltar si se redirecciono STDOUT.
799 mov MostrarEnInt8,0 ;No mostrar texto en INT 8.
800 mov dx,offset TiempoTotal
801 mov cx,2
802 mov bx,cx ;BX = Handle STDERR.
803 mov ah,40h
804 call dos
805 TextoFormateado?:
806 test Indicadores,Formato ;El texto debe estar formateado?
807 jnz short ComenzarConversion ;Saltar si es asi.
808 mov dx,offset bufferdos
809 mov cx,2 ;Mostrar parte entera y coma.
810 mov bx,handle
811 mov ah,40h
812 call dos
813 ;Convertir de binario a decimal.
814 ComenzarConversion:
815 std
816 mov eax,CantDWords
817 lea eax,[eax*4 - 4]
818 mov UltDWord,eax
819 MultiplicarPorMaxPotencia:
820 mov ecx,CantDWords
821 mov edi,UltDWord
822 mov esi,MaxPotencia ;Cargar maxima potencia en un DWord.
823 xor ebp,ebp ;Carry primera multiplicacion.
824 xor ebx,ebx ;Carry segunda multiplicacion.
825 CicloMultPorMaxPotencia:
826 mov eax,es:[edi] ;Obtener DWord del numero.
827 mul esi ;Realizar la primera multiplicacion.
828 add eax,ebp
829 adc edx,0
830 mov ebp,edx
831 mul esi ;Realizar la segunda multiplicacion.
832 add eax,ebx
833 adc edx,0
834 mov ebx,edx
835 stos dword ptr es:[esi]
836 eloop CicloMultPorMaxPotencia
837 ;En este momento EBP tiene los digitos mas significativos y EBX los siguientes.
838 FinMultEnConv:
839 mov eax,LogMaxPotencia ;Corresponde a primera multiplicacion.
840 add SumaLogPotencia,eax
841 jnc short SegundaSumaLogs
842 sub UltDWord,4
843 dec CantDWords
844 SegundaSumaLogs:
845 add SumaLogPotencia,eax ;Corresponde a segunda multiplicacion.
161
Programa PIDPMI.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-162-320.jpg)
![846 jnc short ObtenerSiguientesDigitos
847 sub UltDWord,4
848 dec CantDWords
849 ObtenerSiguientesDigitos:
850 mov di,offset bufferdos[-1] ;DI = Puntero al principio del buffer
851 ;temporario de digitos en pantalla.
852 mov cx,word ptr Exponente ;Cantidad de digitos del numero.
853 add di,cx
854 add di,cx ;DI = Puntero al ultimo digito.
855 movzx esi,Base ;ESI = Base.
856 call EBX_A_OtraBase
857 mov cx,word ptr Exponente ;Cantidad de digitos del numero.
858 mov ebx,ebp ;Convertir los digitos mas significativos.
859 call EBX_A_OtraBase
860 mov ecx,digitos
861 mov eax,Exponente
862 add eax,eax
863 cmp ecx,eax
864 jbe short CantidadDeDigitosAMostrarOK
865 mov ecx,eax
866 CantidadDeDigitosAMostrarOK:
867 test Indicadores,Formato ;Hay que formatear el texto?
868 jnz short FormatearTexto ;Saltar si es asi.
869 jecxz FinConversion ;Saltar si se indico cero decimales.
870 mov bx,handle
871 mov dx,offset bufferdos
872 mov ah,40h
873 call dos
874 mov eax,Exponente
875 shl eax,1
876 sub digitos,eax
877 OtrosDigitos:
878 jbe short FinConversion
879 jmp MultiplicarPorMaxPotencia
880 FormatearTexto:
881 jecxz UltimaLineaTextFormateado
882 call DigitosFormateados
883 cmp Digitos,0
884 jnz OtrosDigitos
885 UltimaLineaTextFormateado:
886 call MostrarBufferEnPantalla
887 FinConversion:
888 Final:
889 mov dx,OldInt8Offset ;Poner nuevamente el viejo vector de
890 mov cx,OldInt8Segment ;interrupcion 8 en modo real.
891 mov ax,0201h
892 mov bl,8
893 int 31h
894 mov dx,offset TiempoTotal ;CR - LF
895 mov cx,2
896 mov bx,cx ;Handle STDERR.
897 mov ah,40h
898 call dos
899 mov dx,offset TiempoTotal
900 mov cx,LongitudTiempoTotal
901 mov bx,HANDLE_STDERR ;Handle STDERR.
902 mov ah,40h
903 call dos
904 mov ax,0007h ;Cambiar el descriptor para que apunte al buffer
905 mov bx,Selector ;de video.
906 mov cx,000Bh
907 mov dx,8000h
908 int 31h
909 call obtencur ;Obtener (en DI) la posicion del cursor.
910 mov es,Selector
162
Programa PIDPMI.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-163-320.jpg)
![911 call MostrarTiempo ;Mostrar el tiempo total de ejecucion.
912 mov dx,offset TiempoTotal ;CR - LF
913 mov cx,2
914 mov bx,cx ;Handle STDERR.
915 mov ah,40h
916 call dos
917 mov bx,Selector ;Liberar el selector pedido al servidor de DPMI
918 mov ax,0001h
919 int 31h
920 mov si,HandleMemoriaAlto ;Liberar la zona de memoria pedida.
921 mov di,HandleMemoriaBajo
922 mov ax,0502h
923 int 31h
924 mov ax,4c00h ;Fin del programa.
925 int 21h
926 ;----------------------------------------------------------------------------
927 ; Subrutina dos: Sirve para llamar al DOS en modo real.
928 ;
929 dos:
930 mov word ptr ModoReal.reg_EAX,ax ;Poner los registros en la
931 mov word ptr ModoReal.reg_EBX,bx ;estructura para modo real.
932 mov word ptr ModoReal.reg_ECX,cx
933 mov word ptr ModoReal.reg_EDX,dx
934 mov word ptr ModoReal.reg_ESI,si
935 mov word ptr ModoReal.reg_EDI,di
936 mov word ptr ModoReal.reg_SS,0
937 mov word ptr ModoReal.reg_SP,0
938 mov ax,0300h ;Llamar a interrupcion en modo real.
939 mov bx,0021h ;DOS = Interrupcion 21h.
940 xor cx,cx ;Cantidad de bytes a pasar en stack:
941 ;cero.
942 mov di,offset ModoReal ;Apuntar a la estructura de modo real
943 movzx edi,di
944 push ds
945 pop es
946 int 31h
947 mov ah,byte ptr ModoReal.reg_Flags
948 sahf
949 mov es,Selector
950 mov ax,word ptr ModoReal.reg_EAX
951 mov bx,word ptr ModoReal.reg_EBX
952 mov cx,word ptr ModoReal.reg_ECX
953 mov dx,word ptr ModoReal.reg_EDX
954 mov si,word ptr ModoReal.reg_ESI
955 mov di,word ptr ModoReal.reg_EDI
956 ret
957 ;----------------------------------------------------------------------------
958 ; Manejador de la interrupcion 8 (timer). Debe mostrar la cantidad de digitos
959 ; y el tiempo transcurrido.
960 ;
961 Int8Handler:
962 push ds ;Preservar los registros utilizados.
963 push es
964 push esi
965 push di
966 push bx
967 push eax
968 push edx
969 push cx
970 push cs ;Cargar el registro de segmento de
971 pop ds ;datos.
972 cld
973 mov di,offset FraccSegundo
974 add dword ptr [di],235903917 ;2^32 / 18,20648193
975 jnc short CantDigitosAPantalla
163
Programa PIDPMI.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-164-320.jpg)
![976 dec di ;Apuntar a los segundos.
977 inc byte ptr [di] ;Incrementar segundos.
978 cmp byte ptr [di],60 ;Se termino el minuto?
979 jnz short TiempoActualizado ;Saltar si no es asi.
980 mov byte ptr [di],0
981 dec di ;Apuntar a los minutos.
982 inc byte ptr [di] ;Incrementar minutos.
983 cmp byte ptr [di],60 ;Se termino la hora?
984 jnz short TiempoActualizado ;Saltar si no es asi.
985 mov byte ptr [di],0
986 dec di ;Apuntar a las horas.
987 inc byte ptr [di] ;Incrementar horas.
988 cmp byte ptr [di],24 ;Se termino el dia?
989 jnz short TiempoActualizado ;Saltar si no es asi.
990 mov byte ptr [di],0
991 dec di ;Apuntar a dias.
992 inc byte ptr [di] ;Incrementar horas.
993 cmp byte ptr [di],100 ;Pasaron cien dias?
994 jnz short TiempoActualizado ;Saltar si no es asi.
995 mov byte ptr [di],0
996 TiempoActualizado:
997 cmp MostrarEnInt8,0 ;Hay que mostrar numero y tiempo?
998 jz FinInter8 ;Salir de la interrupcion si no es asi.
999 les di,CursorVideo ;Obtener la posicion del cursor.
1000 add di,15*2 ;Apuntar al tiempo.
1001 call MostrarTiempo ;Mostrar tiempo transcurrido.
1002 CantDigitosAPantalla:
1003 cmp MostrarEnInt8,0 ;Hay que mostrar numero y tiempo?
1004 jz FinInter8 ;Salir de la interrupcion si no es asi.
1005 les di,CursorVideo ;Obtener la posicion del cursor.
1006 mov si,PunteroBase
1007 xor eax,eax
1008 test Indicadores,E ;Se esta calculando el numero e?
1009 jz short NoSeCalculaE
1010 mov edx,67108864 ;2^64 / 64
1011 div dword ptr [si]
1012 mul PrimDWord
1013 jmp short AjustarDigitos
1014 NoSeCalculaE:
1015 mov edx,6291456 ;2^64 * log 8 / log (2^32) / 64.
1016 div dword ptr [si] ;2^32 * log 8 / log Base
1017 mul Divisor ;EDX = Cantidad de digitos / 64.
1018 AjustarDigitos:
1019 shld edx,eax,6 ;EDX = Cantidad de digitos.
1020 mov bl,0
1021 mov esi,1000000000
1022 call Div1Digito
1023 mov esi,100000000
1024 call Div1Digito
1025 mov esi,10000000
1026 call Div1Digito
1027 mov esi,1000000
1028 call Div1Digito
1029 mov esi,100000
1030 call Div1Digito
1031 mov esi,10000
1032 call Div1Digito
1033 mov si,1000
1034 call Div1Digito
1035 mov si,100
1036 call Div1Digito
1037 mov si,10
1038 call Div1Digito
1039 add dl,"0"
1040 mov es:[di],dl
164
Programa PIDPMI.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-165-320.jpg)
![1106 add ax,"00"
1107 mov es:[di],ah
1108 mov es:[di+2],al
1109 mov al,[si-5]
1110 mov es:[di+4],al
1111 mov byte ptr es:[di+6]," "
1112 add di,8
1113 loop CicloMostrarTiempo
1114 ret
1115 ;-----------------------------------------------------------------------------
1116 Div1Digito:
1117 mov eax,edx
1118 xor edx,edx
1119 div esi
1120 add al,"0"
1121 cmp al,"0"
1122 jnz short MostrarElDigito
1123 test bl,bl
1124 jz short ApuntarSiguienteDigito
1125 MostrarElDigito:
1126 mov bl,1
1127 stosb
1128 inc di
1129 ApuntarSiguienteDigito:
1130 ret
1131 ;-----------------------------------------------------------------------------
1132 ; Subrutina DigitosFormateados: Halla un digito del numero y, si esta
1133 ; habilitado con el switch /F, realiza el formateo de texto.
1134 ;
1135 ; Entrada: bufferdos: Digitos en ASCII.
1136 ; CX = Cantidad de digitos a mostrar.
1137 ; DI = Puntero al buffer donde se almacenan los digitos en ASCII.
1138 ;
1139 DigitosFormateados:
1140 push es ;Preservar puntero al numero en binario.
1141 push ds
1142 pop es
1143 cld
1144 mov si,offset bufferdos
1145 mov dx,si
1146 add dx,word ptr Exponente
1147 add dx,word ptr Exponente
1148 mov ah,0 ;Mostrar los ceros mas significativos como espacios.
1149 test Indicadores,MostrarCantDigitos
1150 jnz short CicloMostrarSinFormatear
1151 test Indicadores,Formato
1152 jnz short MostrarFormateado
1153 mov ah,1 ;Mostrar los ceros mas significativos como ceros.
1154 CicloMostrarSinFormatear:
1155 lodsb
1156 cmp al,"0"
1157 jnz short DigitoSignificativo
1158 test ah,ah
1159 jnz short DigitoSignificativo
1160 cmp si,dx
1161 jz short MostrarDigito
1162 mov al," "
1163 jmp short MostrarDigito
1164 DigitoSignificativo:
1165 mov ah,1
1166 MostrarDigito:
1167 stosb
1168 loop CicloMostrarSinFormatear
1169 std
1170 pop es
166
Programa PIDPMI.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-167-320.jpg)
![1171 ret
1172 MostrarFormateado:
1173 dec digitos
1174 mov di,PosicionDigitoEnBuffer
1175 mov bx,InformacionDeFormateado ;BH = Numero de grupo (0-9).
1176 ;BL = Digito dentro del grupo (1-5).
1177 inc bx ;Indicar siguiente digito del grupo.
1178 cmp bl,6 ;Fin del grupo?
1179 jnz short PonerDigitoFormateado ;Saltar si no es asi.
1180 mov bl,1 ;Indicar inicio del grupo.
1181 inc bh ;Indicar siguiente grupo.
1182 cmp bh,10 ;Fin de la linea?
1183 jnz short PonerEspacio ;Ir a mostrar espacio si no es asi.
1184 push si
1185 call MostrarBufferEnPantalla
1186 pop si
1187 mov di,offset BufferNumeroFormateado
1188 ;Borrar el buffer de digitos formateados.
1189 push cx ;Preservar contador de digitos a mostrar.
1190 cld
1191 mov cx,75
1192 mov al," "
1193 rep stosb
1194 pop cx ;Restaurar contador de digitos a mostrar.
1195 mov bx,HANDLE_STDOUT
1196 mov di,offset BufferNumeroFormateado + 1
1197 ;Apuntar al segundo byte del buffer.
1198 PonerEspacio:
1199 inc di ;Apuntar al siguiente caracter.
1200 PonerDigitoFormateado:
1201 movsb ;Copiar el digito en buffer de digitos formateados.
1202 mov PosicionDigitoEnBuffer,di
1203 mov InformacionDeFormateado,bx
1204 inc DigitosMostrados ;Indicar que se mostro un digito mas.
1205 loop MostrarFormateado
1206 std
1207 pop es
1208 ret ;Fin de la subrutina.
1209 ;---------------------------------------------------------------------------
1210 MostrarBufferEnPantalla:
1211 push cx
1212 or Indicadores,MostrarCantDigitos
1213 push esi
1214 mov ebx,DigitosMostrados
1215 mov di,offset BufferNumeroFormateado[74]
1216 ;DI = Puntero al final del buffer
1217 ; del numero a mostrar a la derecha.
1218 mov esi,10 ;ESI = Base.
1219 mov cx,13 ;CX = Cantidad de digitos a convertir.
1220 call EBX_A_OtraBase
1221 mov cx,12
1222 CicloEliminarCerosIzq:
1223 inc di
1224 cmp byte ptr [di],"0"
1225 jnz short CerosEliminados
1226 mov byte ptr [di]," "
1227 loop CicloEliminarCerosIzq
1228 CerosEliminados:
1229 pop esi
1230 and Indicadores,not MostrarCantDigitos
1231 mov bx,handle
1232 mov dx,offset BufferNumeroFormateado
1233 mov cx,79
1234 push es
1235 mov ah,40h
167
Programa PIDPMI.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-168-320.jpg)
![1236 call dos
1237 pop es
1238 pop cx
1239 ret
1240 ;------------------------------------------------------------------------------
1241 ; Conversion binario (EBX = 32 bits) a otra base.
1242 ;
1243 ; Entrada: EBX = Doble palabra a convertir.
1244 ; ESI = Base.
1245 ; CX = Cantidad de digitos a convertir.
1246 ; Salida: bufferdos: Numero en ASCII.
1247 ;
1248 EBX_A_OtraBase:
1249 bucle_bin_a_dec:
1250 mov eax,ebx ;Cargar el dividendo.
1251 xor edx,edx ;Extender el dividendo.
1252 div esi ;Realizar la division.
1253 mov ebx,eax ;Salvar el cociente, que sera el dividendo.
1254 add dl,"0" ;Convertir a ASCII.
1255 cmp dl,"9"
1256 jbe short PonerDigito
1257 add dl,"A" - ("9" + 1)
1258 PonerDigito:
1259 mov [di],dl ;Guardar el resto en el buffer temporario
1260 ;(de esta manera se obtiene el digito
1261 ;"de la derecha" o menos significativo).
1262 dec di ;Apuntar al digito anterior.
1263 loop bucle_bin_a_dec ;Saltar si no se acabo el buffer.
1264 ret ;Fin de la subrutina.
1265 ;---------------------------------------------------------------------------
1266 ; Subrutina switch: Procesa los switches de linea de comandos inicializando
1267 ; los flags correspondientes.
1268 ;
1269 ; Entrada: BX = Puntero a la linea de comandos.
1270 ;
1271 switch: cmp byte ptr [bx],"/" ;Se encontro el caracter de switch?
1272 jz short SeEncontroSwitch ;Saltar si es asi.
1273 cmp byte ptr [bx],ASCII_CR ;Fin de la linea de comandos?
1274 jz short FinSwitch ;No hay switches si es asi.
1275 inc bx ;Apuntar al sig. caracter de la linea.
1276 cmp byte ptr [bx-1]," " ;Habia un espacio o caracter tab?
1277 jbe switch ;Saltearlo si es asi.
1278 lea dx,[bx-1] ;DX = Puntero al nombre del archivo.
1279 buscar_fin_de_nombre_de_archivo:
1280 inc bx ;Apuntar al siguiente caracter.
1281 cmp byte ptr [bx-1]," " ;Fin del nombre de archivo?
1282 ja buscar_fin_de_nombre_de_archivo ;Seguir buscando si no es asi.
1283 mov [bx-1],bh ;Convertir el nombre a ASCIIZ.
1284 mov ah,3Ch ;Intentar crear el archivo.
1285 xor cx,cx
1286 call dos
1287 jc short JmpToError ;Saltar si no se pudo.
1288 mov handle,ax ;Almacenar el handle.
1289 FinSwitch:
1290 ret ;Fin de la subrutina.
1291 JmpToError:
1292 jmp error ;Ir a la rutina de error.
1293 SeEncontroSwitch:
1294 mov ax,[bx+1] ;Obtener el tipo de switch.
1295 and ax,0DFDFh ;Convertir a mayusculas.
1296 cmp al,"E" ;Se desea calcular el valor de e?
1297 jnz short EsLN2? ;Saltar si no es asi.
1298 or Indicadores,E ;Indicar que se desea calcular e.
1299 inc bx ;Saltear el switch.
1300 inc bx
168
Programa PIDPMI.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-169-320.jpg)
![1301 jmp switch ;Ir a verificar si hay mas switches.
1302 EsLN2?:
1303 cmp ax,"NL" ;Es la primera parte de LN 2?
1304 jnz short EsFormato? ;Saltar si no es asi.
1305 cmp byte ptr [bx+3],"2" ;Es la segunda parte de LN 2?
1306 jnz short EsFormato? ;Saltar si no es asi.
1307 or Indicadores,LN2 ;Indicar que se desea calcular ln 2.
1308 add bx,4 ;Saltear el switch.
1309 jmp switch ;Ir a verificar si hay mas switches.
1310 EsFormato?:
1311 cmp al,"F" ;Es el switch de texto formateado?
1312 jnz short EsBase? ;Saltar si no es.
1313 or Indicadores,Formato ;Indicar que el texto debe formatearse
1314 add bx,2 ;Saltear el switch.
1315 jmp switch ;Ir a verificar si hay mas switches.
1316 EsBase?:
1317 mov ax,[bx+1]
1318 and al,0DFh ;Convertir a mayusculas el primer
1319 ;caracter.
1320 cmp ax,":B" ;Es base?
1321 jnz JmpToError ;Ir a error si el switch es invalido.
1322 mov cl,0 ;Inicializar la base.
1323 add bx,3 ;Apuntar a los digitos.
1324 CicloBase:
1325 mov ch,[bx] ;Obtener el byte de la linea.
1326 sub ch,"0" ;Convertir de ASCII a binario.
1327 cmp ch,9 ;Es un digito?
1328 ja short FinBase ;Fin de busqueda de digitos si no es.
1329 mov al,10 ;Multiplicar la base por 10.
1330 mul cl
1331 jc JmpToError ;Error si la base supera 256.
1332 add al,ch ;Obtener la nueva base.
1333 cmp al,36 ;La base es mayor que 36?
1334 ja JmpToError ;Error si la base es mayor que 36.
1335 mov cl,al ;Preservar el valor.
1336 inc bx ;Apuntar al siguiente byte.
1337 jmp CicloBase ;Volver a pedir mas digitos.
1338 FinBase:
1339 cmp cl,2 ;La base es menor que 2?
1340 jb JmpToError ;Error si es asi.
1341 mov Base,cl ;Almacenar la base.
1342 jmp switch
1343 ;-----------------------------------------------------------------------------
1344 fin_codigo:
1345 codigo ends
1346 end comienzo
169
Programa PIDPMI.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-170-320.jpg)
![131 mov bx,offset metros[7] ;Puntero al dígito menos significativo
132 ciclo_act_metros:inc byte ptr [bx] ;Incrementar la cantidad de metros.
133 cmp byte ptr [bx],"9" ;Dentro de rango?
134 jbe mostrar_metros ;Saltar si es así.
135 mov byte ptr [bx],"0" ;Poner el dígito a cero.
136 dec bx ;Apuntar a sig. dígito más significat.
137 loop ciclo_act_metros ;Cerrar ciclo.
138 mostrar_metros: mov bx,offset metros ;Apuntar a la posición a mostrar metros
139 call mostrar_texto ;Mostrar los metros en pantalla.
140 cmp demo,0 ;Modo juego o modo demo?
141 jnz act_info_arboles ;Saltar si modo demo.
142 push es ;Preservar segmento extra.
143 push cs
144 pop es ;ES = Segmento de código.
145 mov si,posrec ;SI = Puntero al récord.
146 mov di,offset metros[2] ;DI = Puntero a los metros.
147 mov cx,6 ;CX = Cantidad de dígitos.
148 rep cmpsb ;Realizar la comparación.
149 pop es ;Restaurar segmento extra.
150 jae act_info_arboles ;Saltar si no se llegó al récord.
151 mov bx,offset mens_record ;Mostrar en la pantalla
152 call mostrar_texto ;que el jugador tiene el récord.
153 act_info_arboles: dec lineas_mismos_arboles ;Decrementar cantidad de líneas
154 ;que faltan para incrementar la
155 ;cantidad de árboles.
156 jnz fin_subr ;Saltar si faltan líneas.
157 mov lineas_mismos_arboles,50 ;Ahora faltan 50 líneas.
158 cmp cant_arboles,25 ;Verificar si se muestran 25 por línea.
159 jz fin_subr ;Saltar si es así.
160 inc cant_arboles ;Incrementar cant de árboles por línea.
161 fin_subr: ret ;Final de la subrutina.
162 ;
163 ; Subrutina recursiva que indica para dónde tiene que ir el esquiador.
164 ;
165 analizar_arboles:cmp al,80 ;Columna fuera de rango?
166 jnc fin_subrut ;Salir si es así.
167 push ax ;Preservar cantidad de líneas
168 ;analizadas por debajo del esquiador
169 ;y la columna del esquiador.
170 mov dx,ax ;DH = Fila y DL = Columna de análisis.
171 mov ah,2
172 int 10h ;Posicionar el cursor.
173 mov ah,8
174 xor bh,bh
175 int 10h ;AL = Carácter ASCII leído allí.
176 cmp al,5 ;Verificar si hay un árbol.
177 pop ax ;Restaurar cantidad de líneas
178 ;analizadas por debajo del esquiador
179 ;y la columna del esquiador.
180 jz fin_subrut ;Saltar si hay un árbol.
181 analizar_linea_inferior:
182 cmp ah,5 ;Se analizaron 5 líneas?
183 jz no_hay_choque ;Saltar si es así (no hay choque).
184 push ax ;Preservar cantidad de líneas
185 ;analizadas por debajo del esquiador
186 ;y la columna del esquiador.
187 inc ah ;Incrementar cantidad de líneas.
188 call analizar_arboles ;Verificar si abajo hay un árbol.
189 add al,demo
190 call analizar_arboles ;Verificar si abajo a la derecha (si
191 ;demo = 1) o izquierda (si demo = -1)
192 ;hay un árbol.
193 sub al,demo
194 sub al,demo
195 call analizar_arboles ;Verificar si abajo a la izquierda (si
172
Programa ESQUI.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-173-320.jpg)
![196 ;demo = 1) o derecha (si demo = -1)
197 ;hay un árbol.
198 pop ax ;Restaurar cantidad de líneas.
199 fin_subrut: ret ;Fin de la subrutina.
200 no_hay_choque: add sp,18 ;Restaurar el valor de SP.
201 pop ax ;Obtener el valor de la columna del
202 ;esquiador en AL.
203 mov esquiador,al ;Almacenar la columna del esquiador.
204 pop ax ;Perder valores innecesarios que
205 pop ax ;estaban en la pila.
206 ret ;Fin de la subrutina.
207 ;
208 ; Subrutina para mostrar un texto en pantalla.
209 ;
210 mostrar_texto: mov dx,[bx] ;Obtener fila (en DH) y columna (en DL) a
211 ;presentar en pantalla el mensaje.
212 push bx ;Preservar el puntero a la posición.
213 xor bh,bh
214 mov ah,2
215 int 10h ;Posicionar el cursor.
216 pop dx ;Restaurar el puntero a la posición.
217 inc dx
218 inc dx ;Puntero al texto.
219 mov ah,9
220 int 21h ;Mostrar el texto.
221 ret ;Fin de la subrutina.
222 ;
223 ; Subrutina para borrar pantalla.
224 ;
225 borrar_pantalla:mov ax,0600h ;Borrar región de la pantalla.
226 mov bh,7 ;Atributo blanco sobre negro.
227 xor cx,cx ;Carácter superior izq. de la región.
228 mov dx,184Fh ;Carácter inferior der. de la región.
229 int 10h ;Borrar toda la pantalla.
230 ret ;Fin de la subrutina.
231 ;
232 ; Subrutina para mostrar la parte superior de la pantalla principal.
233 ;
234 pantalla_principal:
235 call borrar_pantalla ;Borrar la pantalla.
236 mov bx,offset mens1 ;Mostrar mensajes zona superior
237 call mostrar_texto ;de la pantalla.
238 mov bx,offset mens2
239 call mostrar_texto
240 mov bx,offset mens3
241 call mostrar_texto
242 mov bx,offset metros
243 call mostrar_texto
244 mov bx,offset recuadro1 ;Mostrar zona superior del recuadro
245 call mostrar_texto ;de la tabla de honor.
246 mov bx,offset recuadro2 ;Mostrar zona inferior del recuadro
247 call mostrar_texto ;de la tabla de honor.
248 mov cx,10 ;Cantidad de líneas del recuadro.
249 ciclo_recuadro: mov dl,23 ;Columna izquierda del recuadro.
250 call mostrar_doble_linea_vertical
251 mov dl,57 ;Columna derecha del recuadro.
252 call mostrar_doble_linea_vertical
253 loop ciclo_recuadro ;Cerrar ciclo.
254 mov cx,5 ;Cantidad récords a mostrar.
255 mov dx,offset maximo ;DX = Puntero a tabla de máximos.
256 ciclo_mostrar_records:
257 push cx ;Preservar contador récords.
258 push dx ;Preservar puntero a tabla de máximos.
259 mov dx,0F19h ;Columna 25.
260 sub dh,cl ;Fila según el nivel.
173
Programa ESQUI.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-174-320.jpg)
![261 xor bh,bh
262 mov ah,2 ;Posicionar el cursor.
263 int 10h
264 pop dx ;DX = Puntero a tabla de máximos.
265 push dx ;Preservar puntero a tabla de máximos.
266 mov ah,9 ;Mostrar una línea de récord.
267 int 21h
268 pop dx ;DX = Puntero a tabla de máximos.
269 pop cx ;CX = Contador récords.
270 add dx,31 ;DX = Puntero a siguiente línea.
271 loop ciclo_mostrar_records ;Cerrar ciclo.
272 ret ;Fin subrutina.
273 mostrar_doble_linea_vertical:
274 push cx ;Preservar contador récords.
275 mov dh,5
276 add dh,cl ;Fila dependiendo del contador.
277 xor bh,bh
278 mov ah,2
279 int 10h ;Posicionar cursor.
280 mov ax,0ABAh ;0BAH = ASCII doble línea vertical.
281 xor bh,bh
282 mov cx,1 ;Un sólo carácter (no repetirlo).
283 int 10h ;Mostrar la doble línea vertical.
284 pop cx ;Restaurar contador récords.
285 ret ;Fin subrutina.
286 ;
287 ; Mostrar el menú principal.
288 ;
289 menu_principal: call pantalla_principal ;Mostrar pantalla principal.
290 mov bx,offset mens4 ;Mostrar parte inferior del
291 call mostrar_texto ;menú principal.
292 mov bx,offset mens5
293 call mostrar_texto
294 mov bx,offset mens6
295 call mostrar_texto
296 mov bx,offset mens7
297 call mostrar_texto
298 mov bx,offset mens8
299 call mostrar_texto
300 entrar_nivel: mov dx,1532h ;Poner cursor en fila 15h
301 xor bh,bh ;y columna 32h para poder
302 mov ah,2 ;entrar el nivel.
303 int 10h
304 mov dx,offset buffer_nivel ;Vaciar buffer de teclado y
305 mov ax,0C0Ah ;permitir que el jugador entre
306 int 21h ;el nivel.
307 mov al,buffer_nivel[2] ;AL = Nivel (en ASCII).
308 cmp al,"0" ;Si el nivel no es cero,
309 jnz no_terminar_prog ;seguir.
310 call borrar_pantalla ;Borrar la pantalla.
311 mov ax,4C00h ;Finalizar el programa.
312 int 21h
313 no_terminar_prog:jc entrar_nivel ;Si esta fuera de rango, volver a
314 ;entrar el nivel.
315 cmp al,"9" ;Si esta fuera de rango, volver a
316 ja entrar_nivel ;entrar el nivel.
317 mov demo,0 ;Suponer que no se pidió demo.
318 mov ah,"6" ;Calcular la velocidad.
319 sub ah,al
320 ja velocidad_calculada ;Si el nivel vale entre 1 y 5,
321 ;no hay demo. Almacenarla.
322 add ah,4 ;Convertir a número de nivel.
323 inc demo ;Indicar que se pidió demo.
324 velocidad_calculada:
325 mov nivel,ah ;Almacenar el número de nivel.
174
Programa ESQUI.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-175-320.jpg)
![326 mov semilla,0 ;Inicializar la semilla para el
327 ;generador de números aleatorios.
328 mov esquiador,40 ;Posición del esquiador.
329 mov cant_arboles,1 ;Cantidad de árboles por línea.
330 mov choque,0 ;Poner indicador de choque a cero.
331 mov espera_tics,1 ;Cantidad de tics a esperar antes
332 ;de mover la pantalla hacia arriba.
333 mov lineas_mismos_arboles,50 ;Cantidad de líneas que faltan
334 ;para cambiar la cantidad de árboles.
335 sub al,"1" ;AL = Indice según nivel.
336 mov ah,31 ;Longitud de la línea del récord.
337 mul ah ;AX = Indice al principio de la línea
338 ;del récord para el nivel pedido.
339 add ax,offset maximo[3] ;AX = Puntero al récord.
340 mov posrec,ax ;Almacenar el puntero.
341 mov bx,offset metros[2] ;Inicializar el contador de metros.
342 mov cx,6 ;Seis dígitos para los metros.
343 ciclo_inic_metros: mov byte ptr [bx],"0" ;Poner el carácter a cero.
344 inc bx ;Apuntar al próximo carácter.
345 loop ciclo_inic_metros ;Cerrar el ciclo.
346 call borrar_pantalla ;Borrar la pantalla.
347 ;
348 ; Comienzo del juego.
349 ;
350 mov bx,offset mensm ;Mostrar los textos "metros" y
351 call mostrar_texto ;"Nivel".
352 mov dx,1815h ;El nivel se debe mostrar en la
353 xor bh,bh ;fila 18h, columna 15h.
354 mov ah,2
355 int 10h
356 mov ax,0A36h
357 sub al,nivel ;AL = Nivel en ASCII.
358 mov bx,7 ;Frente blanco sobre fondo negro.
359 mov cx,1 ;Un sólo carácter (no repetir).
360 int 10h ;Mostrar el nivel.
361 xor ax,ax
362 mov es,ax ;ES = Segmento cero.
363 mov al,es:046ch ;Obtener el tic de reloj de BIOS.
364 mov reloj,al ;Almacenarlo.
365 ciclo_principal:mov ah,2 ;Obtener el estado de las teclas
366 int 16h ;SHIFT.
367 and al,4 ;Se apretó alguna tecla CTRL?
368 jz no_apreto_CTRL ;Saltar si no es así.
369 jmp menu_principal ;Volver al menú principal.
370 no_apreto_CTRL: mov al,es:046Ch ;Obtener el tic de reloj de BIOS.
371 cmp reloj,al ;Compararlo contra el anterior.
372 jz ciclo_principal ;Volver si no cambió.
373 mov reloj,al ;Actualizar el tic de reloj.
374 dec espera_tics ;Ver si pasó el tiempo según el nivel.
375 jnz ciclo_principal ;Volver si no es así.
376 mov al,nivel ;Esperar nuevamente según el nivel.
377 mov espera_tics,al
378 call actualizar_pantalla ;Actualizar la pantalla.
379 mov ah,2 ;Poner el cursor fuera de la pantalla.
380 mov dx,1A00h
381 xor bx,bx
382 int 10h
383 cmp choque,1 ;El esquiador chocó contra un árbol?
384 jnz ciclo_principal ;Volver si no es así.
385 ;
386 ; Fin del juego.
387 ;
388 mov bx,offset mens_choque ;Mostrar mensaje de choque.
389 call mostrar_texto
390 mov bx,offset beep ;Generar sonido.
175
Programa ESQUI.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-176-320.jpg)
![391 call mostrar_texto
392 esperar_espacio:xor ah,ah ;Esperar a que el jugador apriete
393 int 16h ;alguna tecla.
394 cmp al," " ;Es la barra espaciadora?
395 jnz esperar_espacio ;Seguir esperando si no es así.
396 push cs
397 pop es ;ES = Segmento de código.
398 mov si,posrec ;SI = Puntero al récord.
399 mov di,offset metros[2] ;DI = Puntero a la cantidad de metros.
400 mov cx,6 ;CX = Cantidad de dígitos a comparar.
401 cld ;La cadena se debe procesar en
402 ;direcciones ascendentes.
403 rep cmpsb ;Realizar la comparación.
404 jae ir_a_menu_principal ;Saltar si no es récord.
405 mov si,offset metros[2] ;SI = Puntero a la cantidad de metros.
406 mov di,posrec ;DI = Puntero al récord.
407 mov cx,3 ;CX = Cantidad de palabras a mover.
408 rep movsw ;Poner el nuevo récord.
409 mov al," " ;Rellenar con espacios.
410 mov cl,21 ;Cantidad de caracteres.
411 rep stosb ;Borrar el nombre anterior.
412 call pantalla_principal ;Mostrar parte sup. pantalla principal.
413 mov dx,0F23h
414 sub dh,nivel ;Posición del cursor según el nivel.
415 xor bh,bh
416 mov ah,2
417 int 10h ;Posicionar el cursor.
418 entrar_nombre: mov dx,offset buffer_nombre ;Vaciar buffer de teclado y
419 mov ax,0C0Ah ;permitir que el jugador entre
420 int 21h ;su nombre.
421 mov cl,buffer_nombre[1] ;CL = Cantidad de caracteres entrados.
422 or cl,cl ;Hubo alguno?
423 jz entrar_nombre ;Entrar de nuevo si no se entró nada.
424 xor ch,ch ;Extender a 16 bits.
425 mov si,offset buffer_nombre[2] ;SI = Puntero al nombre entrado.
426 mov di,posrec ;DI = Puntero al récord.
427 add di,7 ;DI = Puntero al nuevo nombre.
428 rep movsb ;Poner el nuevo nombre.
429 mov ah,3Ch ;Abrir el archivo ejecutable del
430 mov dx,offset nombre_programa ;programa truncándolo a cero
431 int 21h ;bytes.
432 jc ir_a_menu_principal ;Volver a menú principal si no se
433 ;puede abrir el archivo.
434 mov bx,ax ;BX = Handle del archivo.
435 mov cx,fin_programa - comienzo ;CX = Longitud del programa.
436 mov dx,offset comienzo ;DX = Comienzo del programa.
437 mov ah,40h ;Escribir el programa en el disco.
438 int 21h
439 jc final_anormal ;Saltar si no se pudo.
440 mov ah,3eh ;Cerrar el archivo.
441 int 21h
442 jc final_anormal ;Saltar si no se pudo.
443 ir_a_menu_principal:
444 jmp menu_principal ;Volver al menú principal.
445 final_anormal: mov ah,3eh ;Cerrar el archivo.
446 int 21h
447 mov ax,4c01h ;Indicar final anormal del programa.
448 int 21h
449 fin_programa equ $
450 esqui ends
451 end comienzo
176
Programa ESQUI.ASM](https://image.slidesharecdn.com/intel-160427224205/85/Intel-177-320.jpg)
Intel
- 1. Microprocesadores de la línea Intel por Darío Alejandro Alpern El microprocesador 4004....................... 1 El microprocesador 8008....................... 7 El microprocesador 8080....................... 10 El microprocesador 8085....................... 16 Los microprocesadores 8086 y 8088............. 21 Instrucciones y directivas de 8086 y 8088..... 33 El coprocesador matemático 8087............... 49 Los microprocesadores 80186 y 80188........... 62 El coprocesador matemático 80C187............. 66 El microprocesador 80286...................... 67 El coprocesador matemático 80287.............. 82 El microprocesador 80386...................... 83 Hardware del 80386............................ 106 El coprocesador matemático 80387.............. 114 El microprocesador 80486...................... 116 El microprocesador Pentium.................... 120 Ejemplos de programas en assembler Programa SONIDO.ASM (residente)............... 125 Programa PRIMOS.ASM (modo protegido 386)...... 127 Programa PIDPMI.ASM (usa DPMI)................ 149 Programa ESQUI.ASM (manejo de pantalla)....... 170 Ejemplos de programas en assembler Microprocesadores de la linea Intel
- 2. El microprocesador 4004 Historia del 4004 En 1969, Silicon Valley, en el estado de California (EEUU) era el centro de la industria de los semiconductores. Por ello, gente de la empresa Busicom, una joven empresa japonesa, fue a la compañía Intel (fundada el año anterior) para que hicieran un conjunto de doce chips para el corazón de su nueva calculadora de mesa de bajo costo. Al principio se pensó que no se podía hacer, ya que Intel no estaba preparada para realizar circuitos "a medida". Pero Marcian Edward Ted Hoff, Jr., jefe del departamento de investigación de aplicaciones, pensó que habría una mejor forma de realizar el trabajo. Durante el otoño (del hemisferio norte) de 1969 Hoff, ayudado por Stanley Mazor, definieron una arquitectura consistente en una CPU de 4 bits, una memoria ROM (de sólo lectura) para almacenar las instrucciones de los programas, una RAM (memoria de lectura y escritura) para almacenar los datos y algunos puertos de entrada/salida para la conexión con el teclado, la impresora, las llaves y las luces. Además definieron y verificaron el conjunto de instrucciones con la ayuda de ingenieros de Busicom (particularmente Masatoshi Shima). En abril de 1970 Federico Faggin se sumó al staff de Intel. El trabajo de él era terminar el conjunto de chips de la calculadora. Se suponía que Hoff y Mazor habían completado el diseño lógico de los chips y solamente quedarían definir los últimos detalles para poder comenzar la producción. Esto no fue lo que Faggin encontró cuando comenzó a trabajar en Intel ni lo que Shima encontró cuando llegó desde Japón. Shima esperaba revisar la lógica de diseño, confirmando que Busicom podría realizar su calculadora y regresar a Japón. Se puso furioso cuando vio que estaba todo igual que cuando había ido seis meses antes, con lo que dijo (en lo poco que sabía de inglés) "Vengo acá a revisar. No hay nada para revisar. Esto es sólo idea". No se cumplieron los plazos establecidos en el contrato entre Intel y Busicom. De esta manera, Faggin tuvo que trabajar largos meses, de 12 a 16 horas por día. Finalmente pudo realizar los cuatro chips arriba mencionados. El los llamó "familia 4000". Estaba compuesto por cuatro dispositivos de 16 pines: el 4001 era una ROM de dos kilobits con salida de cuatro bits de datos; el 4002 era una RAM de 320 bits con el port de entrada/salida (bus de datos) de cuatro bits; el 4003 era un registro de desplazamiento de 10 bits con entrada serie y salida paralelo; y el 4004 era la CPU de 4 bits. El 4001 fue el primer chip diseñado y terminado. La primera fabricación ocurrió en octubre de 1970 y el circuito trabajó perfectamente. En noviembre salieron el 4002 con un pequeño error y el 4003 que funcionó correctamente. Finalmente el 4004 vino unos pocos días antes del final de 1970. Fue una lástima porque en la fabricación se habían olvidado de poner una de las máscaras. Tres semanas después vinieron los nuevos 4004, con lo que Faggin pudo realizar las verificaciones. Sólo encontró unos pequeños errores. En febrero de 1971 el 4004 funcionaba correctamente. En el mismo mes recibió de Busicom las instrucciones que debían ir en la ROM. A mediados de marzo de 1971, envió los chips a Busicom, donde verificaron que la calculadora funcionaba perfectamente. Cada calculadora necesitaba un 4004, dos 4002, cuatro 4001 y tres 4003. Tomó un poco menos de un año desde la idea al producto funcionando correctamente. 1 El microprocesador 4004
- 3. Luego de que el primer microprocesador fuera una realidad, Faggin le pidió a la gerencia de Intel que utilizara este conjunto de chips para otras aplicaciones. Esto no fue aprobado, pensando que la familia 4000 sólo serviría para calculadoras. Además, como fue producido mediante un contrato exclusivo, sólo lo podrían poner en el mercado teniendo a Busicom como intermediario. Después de hacer otros dispositivos utilizando la familia 4000, Faggin le demostró a Robert Noyce (entonces presidente de Intel) la viabilidad de estos integrados para uso general. Finalmente ambas empresas llegaron a un arreglo: Intel le devolvió los 60000 dólares que había costado el proyecto, sólo podría vender los integrados para aplicaciones que no fueran calculadoras y Busicom los obtendría más baratos (ya que se producirían en mayor cantidad). El 15 de noviembre de 1971, la familia 4000, luego conocida como MCS-4 (Micro Computer System 4-bit) fue finalmente introducida en el mercado. Descripción del 4004 Es un microprocesador de 4 bits de bus de datos, direcciona 32768 bits de ROM y 5120 bits de RAM. Además se pueden direccionar 16 ports de entrada (de 4 bits) y 16 ports de salida (de 4 bits). Contiene alrededor de 2300 transistores MOS de canal P de 10 micrones. El ciclo de instrucción es de 10,8 microsegundos. Terminales del 4004 Este microprocesador estaba encapsulado en el formato DIP (Dual Inline Package) de 16 patas (ocho de cada lado). La distancia entre las patas es de 0,1 pulgadas (2,54 milímetros), mientras que la distancia entre patas enfrentadas es de 0,3 pulgadas (7,68 milímetros). Nótese en el gráfico de la derecha el semicírculo que identifica la posición de la pata 1. Esto sirve para no insertar el chip al revés en el circuito impreso. Las funciones de las 16 patas con las que se conecta el 4004 con el exterior son las siguientes: 2 El microprocesador 4004
- 4. Pata Nombre Descripción 1 D0 Todas las direcciones y datos de RAM y ROM pasan por estas líneas 2 D1 3 D2 4 D3 5 VSS Referencia de tierra. Es la tensión más positiva. 6 Clock phase 1 Son las dos fases de entrada de reloj (clock) 7 Clock phase 2 8 Sync output Señal de sincronismo generada por el procesador. Indica el comienzo de un ciclo de instrucción. 9 Reset Un "1" lógico aplicado en esta pata borra todos los flags y registros de estado y fuerza el contador de programa (PC) a cero. Para que actúe correctamente, esta línea deberá activarse por 64 ciclos de reloj (8 ciclos de máquina). 10 Test La instrucción JCN verifica el estado de esta línea. 11 CM-ROM (Control Memory Outputs) Esta señal está activa cuando el procesador necesita datos de la ROM 12 VDD Alimentación del microprocesador. La tensión debe ser de -15V +/- 5% 13 CM-RAM3 Éstas son las señales de selección de banco para indicar a cuál RAM 4002 desea acceder el microprocesador 14 CM-RAM2 15 CM-RAM1 16 CM-RAM0 Instrucciones del 4004 Hay instrucciones de uno o dos bytes. Los primeros tardan 8 períodos de reloj (un ciclo de instrucción). Los segundos tardan 16 períodos de reloj (dos ciclos de instrucción). Mnemónico Descripción OPR OPA D3 D2 D1 D0 D3 D2 D1 D0 NOP No hace nada 0 0 0 0 0 0 0 0 Salta a la dirección especificada por A2 A2 A2 A2 A1 A1 A1 A1 dentro de la misma ROM que contiene esta instrucción JCN, si se cumple la condición C1 C2 C3 C4, en caso contrario continúa ejecutando la próxima 0 0 0 1 C1 C2 C3 C4 3 El microprocesador 4004
- 5. JCN instrucción. C1=1: Invertir la condición de salto. C2=1: Saltar si el acumulador es cero. C3=1: Saltar si el acarreo vale uno. C4=1: Saltar si la pata TEST está a cero. A2 A2 A2 A2 A1 A1 A1 A1 FIM Cargar el dato D2, D1 (ocho bits) en el par de registros RRR 0 0 1 0 R R R 0 D2 D2 D2 D2 D1 D1 D1 D1 SRC Enviar la dirección (contenido del par de registros RRR) a la ROM y a la RAM en los tiempos X2 y X3 del ciclo de instrucción 0 0 1 0 R R R 1 FIN Cargar en el par de registros RRR el dato de ROM apuntado por el par de registros cero 0 0 1 1 R R R 0 JIN Salto indirecto según el par de registros RRR 0 0 1 1 R R R 1 JUN Salto incondicional a la dirección de ROM A3, A2, A1 0 1 0 0 A3 A3 A3 A3 A2 A2 A2 A2 A1 A1 A1 A1 JMS Salvar el viejo valor del contador de programa y saltar a la dirección de ROM A3, A2, A1 0 1 0 1 A3 A3 A3 A3 A2 A2 A2 A2 A1 A1 A1 A1 INC Incrementar el contenido del registro RRRR 0 1 1 0 R R R R ISZ Incrementar el registro RRRR. Si el resultado no es cero, saltar a la dirección A2 A2 A2 A2 A1 A1 A1 A1 dentro de la misma ROM que contiene esta instrucción ISZ 0 1 1 1 R R R R A2 A2 A2 A2 A1 A1 A1 A1 ADD Sumar el registro RRRR al acumulador con acarreo 1 0 0 0 R R R R SUB Restar el registro RRRR del acumulador con préstamo 1 0 0 1 R R R R LD Cargar el acumulador con el contenido del registro RRRR 1 0 1 0 R R R R XCH Intercambiar los contenidos del acumulador y el registro RRRR 1 0 1 1 R R R R BBL Retornar de subrutina y cargar el dato D D D D en el acumulador 1 1 0 0 D D D D LDM Cargar el dato D D D D en el acumulador 1 1 0 1 D D D D Las siguientes instrucciones operan sobre las direcciones de RAM y ROM especificadas en la última instrucción SRC: Cada chip de RAM tiene cuatro registros, cada uno con veinte caracteres de 4 bits subdivididos en 16 caracteres de memoria principal y 4 de estado. El número de chip, registro de RAM y carácter de memoria principal se selecciona mediante la instrucción SRC, mientras que los caracteres de estado (dentro de un registro) se seleccionan mediante el código de instrucción (OPA) 4 El microprocesador 4004
- 6. Mnemónico Descripción OPR OPA WRM Escribir el acumulador en RAM 1110 0000 WMP Escribir el acumulador en port de salida de RAM 1110 0001 WRR Escribir el acumulador en port de salida de ROM 1110 0010 WPM Escribir el acumulador en el medio byte especificado de RAM (se usa en los microprocesadores 4008 y 4009 solamente) 1110 0011 WR0 Escribir el acumulador en el carácter de estado de RAM 0, 1, 2, 3 1110 0100 WR1 1110 0101 WR2 1110 0110 WR3 1110 0111 SBM Restar el contenido de la posición previamente especificada de RAM del acumulador con préstamo 1110 1000 RDM Cargar en el acumulador el contenido de la posición de RAM 1110 1001 RDR Cargar en el acumulador el contenido del port de entrada de ROM 1110 1010 ADM Sumar el contenido de la posición previamente especificada de RAM al acumulador con acarreo 1110 1011 RD0 Almacenar en el acumulador el carácter de estado de RAM 0, 1, 2, 3 1110 1100 RD1 1110 1101 RD2 1110 1110 RD3 1110 1111 La siguiente tabla muestra el grupo de instrucciones del acumulador. 5 El microprocesador 4004
- 7. Mnemónico Descripción OPR OPA CLB Limpiar el acumulador y el acarreo 1111 0000 CLC Limpiar el indicador de acarreo 1111 0001 IAC Incrementar el acumulador 1111 0010 CLC Complementar el acarreo 1111 0011 CMA Complementar el acumulador 1111 0100 RAL Rotar acumulador y acarreo hacia la izquierda 1111 0101 RAR Rotar acumulador y acarreo hacia la derecha 1111 0110 TCC Sumar acarreo al acumulador y limpiar el acarreo 1111 0111 DAC Decrementar el acumulador 1111 1000 TCS Restar acarreo del acumulador y limpiar el acarreo 1111 1001 STC Poner el acarreo a uno 1111 1010 DAA Ajuste decimal del acumulador 1111 1011 KBP Convierte un código 1 de 4 a binario en el acumulador 1111 1100 DCL Designar línea de comando 1111 1101 6 El microprocesador 4004
- 8. El microprocesador 8008 Historia del 8008 En 1969 Computer Terminal Corp. (ahora Datapoint) visitó Intel. Vic Poor, vicepresidente de Investigación y Desarrollo en CTC quería integrar la CPU (unos cien componentes TTL) de su nueva terminal Datapoint 2200 en unos pocos chips y reducir el costo y el tamaño del circuito electrónico. Ted Hoff observó la arquitectura, el conjunto de instrucciones y el diseño lógico que había presentado CTC y estimó que Intel podría integrarlo en un sólo chip, así que Intel y CTC firmaron un contrato para desarrollar el chip. El chip, internamente llamado 1201, sería un dispositivo de 8 bits. Pensado para la aplicación de terminal inteligente, debería ser más complejo que el 4004. Al principio parecía que el 1201 saldría antes que el 4004 ya que Federico Faggin tenía que desarrollar cuatro chips, siendo el 4004 el último de ellos. Sin embargo, después de algunos meses de trabajo con el 1201, el diseñador, Hal Feeney, fue puesto a diseñar un chip de memoria, con lo que el proyecto del 1201 fue puesto en el "freezer". Mientras tanto, CTC también contrató a la empresa Texas Instruments para hacer el diseño del mismo chip como fuente alternativa. Al final de 1970 Intel continuó con el proyecto del 1201 bajo la dirección de Faggin y Feeney fue puesto nuevamente a trabajar en este proyecto. En junio de 1971, TI puso un aviso en la revista Electronics donde se detallaban las capacidades de este integrado MOS LSI. Con la leyenda "CPU en un chip" se acompañaba la descripción del circuito a medida para la terminal Datamation 2200. El aviso decía "TI lo desarrolló y lo está produciendo para Computer Terminal Corp.". Las dimensiones indicadas eran 5,46 por 5,71 mm, un chip enorme aun para la tecnología de 1971 y era 225% más grande que el tamaño estimado por Intel. El chip de Texas Instruments, sin embargo, jamás funcionó y no se puso en el mercado. Sorprendentemente, TI patentó la arquitectura del 1201, que fue realizado por CTC con algunos cambios de Intel, con lo que luego hubo batallas legales entre Intel y TI. Durante el verano (en el hemisferio norte) de 1971, mientras el trabajo con el 1201 estaba progresando rápidamente, Datapoint decidió que no necesitaba más el 1201. La recesión económica de 1970 había bajado el costo de los circuitos TTL de tal manera que ya no era rentable el circuito a medida. Datapoint le dejó usar la arquitectura a Intel y a cambio la última no le cobraba más los costos de desarrollo. Intel decidió cambiarle el nombre al 1201: se llamaría 8008. El primero de abril de 1972 se lanzó este microprocesador al mercado con un conjunto de chips de soporte, como una familia de productos llamado MCS-8. Estos chips de soporte eran integrados existentes con los nombres cambiados. El interés del mercado por el MCS-8 fue muy alto, sin embargo las ventas fueron bajas. Para solucionar este inconveniente, se diseñaron herramientas de hardware y software, entrenamiento y sistemas de desarrollo. Estos últimos son computadoras especializadas para desarrollar y depurar programas (quitarles los errores) para el microprocesador específico. Un año después, Intel recibía más dinero de los sistemas de desarrollo que de los microprocesadores y chips de soporte. A título informativo cabe destacar que este microprocesador de ocho bits poseía alrededor de 3500 transistores, direccionaba 16 KBytes y la frecuencia máxima de reloj (clock) era de 108 KHz. 7 El microprocesador 8008
- 9. Conjunto de registros del 8008 Este conjunto de registros forma la base para comprender el conjunto de registros de los siguientes procesadores, ya que se basan en éste. Éstos son: Clasificación Registro Longitud (en bits) Acumulador A 8 Registros de uso general B 8 C 8 D 8 E 8 H 8 L 8 Contador de programa PC 14 El 8008 no tiene registro de puntero de stack (SP). Tiene una pila interna de 8 posiciones para almacenar las direcciones de retorno en el caso de llamadas a subrutina. Hay cuatro indicadores (o flags): Carry, Sign, Parity y Zero (C, S, P, Z). Conjunto de instrucciones del 8008 SALTOS LLAMADAS RETORNOS CONDICIÓN JMP Addr CALL Addr RET Incondicional JNC Addr CNC Addr RNC Si no hay carry JNZ Addr CNZ Addr RNZ Si no es cero JP Addr CP Addr RP Si es positivo JPO Addr CPO Addr RPO Si paridad impar JC Addr CC Addr RC Si hay carry JZ Addr CZ Addr RZ Si es cero JM Addr CM Addr RM Si es negativo JPE Addr CPE Addr RPE Si paridad par 8 El microprocesador 8008
- 10. MOVER DATO ARITMETICA Y LOGICA MVI reg,D8 reg <- D8 ADI D8 A <- A + D8 MOV reg,A reg <- A ADD reg A <- A + reg MOV reg,B reg <- B ACI D8 A <- A + D8 + Cy MOV reg,C reg <- C ADC reg A <- A + reg + Cy MOV reg,D reg <- D SUI D8 A <- A - D8 MOV reg,E reg <- E SUB reg A <- A - reg MOV reg,H reg <- H SBI D8 A <- A - D8 - Cy MOV reg,L reg <- L SBB reg A <- A - reg - Cy ANI D8 A <- A and D8 INCREMENTAR DECREMENTAR ANA reg A <- A and reg INR B: B<-B+1 DCR B: B<-B-1 XRI D8 A <- A xor D8 INR C: C<-C+1 DCR C: C<-C-1 XOR reg A <- A xor reg INR D: D<-D+1 DCR D: D<-D-1 ORI D8 A <- A or D8 INR E: E<-E+1 DCR E: E<-E-1 ORA reg A <- A or reg INR H: H<-H+1 DCR H: H<-H-1 CPI D8 A - D8 INR L: L<-L+1 DCR L: L<-L-1 CMP reg A - reg ROTAR ACUMULADOR CONTROL RESTART RLC HLT RST n (0 <= n <= 7) Es una llamada a una subrutina cuya dirección absoluta es 8*n RRC NOP RAL RAR ENTRADA DE PORT SALIDA A PORT IN n (0 <= n <= 7) A <- Port n OUT n (8 <= n <=31) Port n <- A donde Addr es una dirección de 14 bits y D8 es un dato inmediato de 8 bits. reg puede ser cualquiera de los siete registros A, B, C, D, E, H o L o bien puede ser M. El último indica direccionamiento indirecto utilizando el par HL como puntero. 9 El microprocesador 8008
- 11. El microprocesador 8080 Historia del 8080 Durante el verano de 1971, Federico Faggin fue a Europa para realizar seminarios sobre el MCS-4 y el 8008 y para visitar clientes. Recibió una gran cantidad de críticas (algunas de ellas constructivas) acerca de la arquitectura y el rendimiento de los microprocesadores. Las compañías que estaban más orientadas hacia la computación eran las que le decían las peores críticas. Cuando regresó a su casa, se le ocurrió una idea de cómo hacer un microprocesador de 8 bits mejor que el 8008, incorporando muchas de las características que esa gente estaba pidiendo, sobre todo, más velocidad y facilidad de implementación en el circuito. Decidió utilizar el nuevo proceso NMOS (que utiliza transistores MOS de canal N) que se utilizaba en las últimas memorias RAM dinámicas de 4 kilobits, además le agregó una mejor estructura de interrupciones, mayor direccionamiento de memoria (16 KB en el 8008 contra 64 KB en el 8080) e instrucciones adicionales (como se puede apreciar en las descripciones de los conjuntos de instrucciones que se encuentran más abajo). Al principio de 1972 decidió realizar el nuevo chip. Sin embargo Intel decidió esperar a que el mercado respondiera primero con el MCS-4 y luego con el MCS-8 antes de dedicar más dinero al desarrollo de nuevos diseños. En el verano de 1972, la decisión de Intel fue comenzar con el desarrollo del nuevo microprocesador. Shima (el mismo de antes) comenzó a trabajar en el proyecto en noviembre. La primera fabricación del 8080 se realizó en diciembre de 1973. Los miembros del grupo que hacían el desarrollo encontraron un pequeño error y el primero de abril de 1974 se pudo lanzar al mercado el microprocesador. El 8080 realmente creó el verdadero mercado de los microprocesadores. El 4004 y el 8008 lo sugirieron, pero el 8080 lo hizo real. Muchas aplicaciones que no eran posibles de realizar con los microprocesadores previos pudieron hacerse realidad con el 8080. Este chip se usó inmediatamente en cientos de productos diferentes. En el 8080 corría el famoso sistema operativo CP/M (siglas de Control Program for Microcomputers) de la década del '70 que fue desarrollado por la compañía Digital Research. Como detalle constructivo el 8080 tenía alrededor de 6000 transistores MOS de canal N (NMOS) de 6 micrones, se conectaba al exterior mediante 40 patas (en formato DIP) y necesitaba tres tensiones para su funcionamiento (típico de los circuitos integrados de esa época): +12V, +5V y -5V. La frecuencia máxima era de 2 MHz. La competencia de Intel vino de Motorola. Seis meses después del lanzamiento del 8080, apareció el 6800. Este producto era mejor en varios aspectos que el primero. Sin embargo, la combinación de tiempos (el 8080 salió antes), "marketing" más agresivo, la gran cantidad de herramientas de hardware y software, y el tamaño del chip (el del 8080 era mucho menor que el del 6800 de Motorola) inclinaron la balanza hacia el 8080. El mayor competidor del 8080 fue el microprocesador Z-80, que fue lanzado en 1976 por la empresa Zilog (fundada por Faggin). Entre las ventajas pueden citarse: mayor cantidad de instrucciones (158 10 El microprocesador 8080
- 12. contra 74), frecuencia de reloj más alta, circuito para el apoyo de refresco de memorias RAM dinámicas, compatibilidad de código objeto (los códigos de operación de las instrucciones son iguales) y una sola tensión para su funcionamiento (+5V). El Z-80 fue concebido por Federico Faggin y Masatoshi Shima como una mejora al 8080, comenzando el desarrollo a partir de noviembre de 1974 en la empresa presidida por el primero. Tal fue el éxito que tuvo esta CPU que luego varias empresas comenzaron a producir el chip: SGS-Ates, Mostek, Philips, Toshiba, NEC, Sharp, etc. Este microprocesador ocupó rápidamente el lugar del anterior y se usó en todo tipo de microcomputadoras (incluyendo muchas de las "home computers" de la primera mitad de la década del '80). Arquitectura del 8080 Debe notarse la gran semejanza en la arquitectura de los microprocesadores 8008 y 8080. Conjunto de registros del 8080 Es una ampliación del conjunto del 8008, como puede observarse a continuación: Clasificación Registro Longitud Pares de registros Longitud Acumulador A 8 bits Registros de uso general B 8 bits BC 16 bits C 8 bits D 8 bits DE 16 bits E 8 bits H 8 bits HL 16 bits L 8 bits Contador de programa PC 16 bits Puntero de pila SP 16 bits Indicadores F 8 bits Hay cinco indicadores (Sign, Zero, Alternate Carry, Parity, Carry) ubicado en un registro de ocho bits llamado F (de Flags): Bit 7 6 5 4 3 2 1 0 Flag S Z 0 AC 0 P 1 C Los tres bits no usados siempre toman esos valores. Conjunto de instrucciones del 8080 Incluye el conjunto de instrucciones del 8008. Además existen las siguientes: 11 El microprocesador 8080
- 13. SUMA 16 BITS CARGA 16 BITS DAD B HL <- HL+BC LXI B,D16 BC <- D16 DAD D HL <- HL+DE LXI D,D16 DE <- D16 DAD H HL <- HL+HL LXI H,D16 HL <- D16 DAD SP HL <- HL+SP LXI SP,D16 SP <- D16 LHLD Addr HL <- (Addr) SHLD Addr (Addr) <- HL INCREMENTAR DECREMENTAR INR M (HL) <- (HL)+1 DCR M (HL) <- (HL)-1 INR A A <- A+1 DCR A A <- A-1 INX B BC <- BC+1 DCX B BC <- BC-1 INX D DE <- DE+1 DCX D DE <- DE-1 INX H HL <- HL+1 DCX H HL <- HL-1 INX SP SP <- SP+1 DCX SP SP <- SP-1 CARGA 8 BITS ESPECIALES LDAX B A <- (BC) XCHG DE <-> HL LDAX D A <- (DE) DAA Ajuste decimal acumul. STAX B (BC) <- A CMA A <- 0FFh - A STAX D (DE) <- A STC Cy <- 1 LDA Addr A <- (Addr) CMC Cy <- 1 - Cy STA Addr (Addr) <- A 12 El microprocesador 8080
- 14. OPERACIONES CON LA PILA CONTROL PUSH B Push BC DI Deshabilitar interrupciones PUSH D Push DE EI Habilitar interrupciones PUSH H Push HL PUSH PSW Push AF ENTRADA/SALIDA POP B Pop BC IN D8 A <- Port D8 POP D Pop DE OUT D8 Port D8 <- A POP H Pop HL POP PSW Pop AF XTHL HL <-> (SP) SPHL SP <- HL donde Addr es una dirección de 16 bits. Si bien todas las instrucciones del 8008 están incluidas en el 8080, un programa grabado en ROM para el primer procesador no correrá para el segundo ya que los códigos de operación de las instrucciones son diferentes, por lo que se deberá volver a ensamblar el código fuente para que pueda funcionar en el 8080. Terminales (pinout) del 8080 Este microprocesador estaba encapsulado en el formato DIP (Dual Inline Package) de 40 patas (veinte de cada lado). La distancia entre las patas es de 0,1 pulgadas (2,54 milímetros), mientras que la distancia entre patas enfrentadas es de 0,6 pulgadas (15,32 milímetros). Nótese en el gráfico el semicírculo que identifica la posición de la pata 1. Esto sirve para no insertar el chip al revés en el circuito impreso. Las funciones de las 40 patas con las que se conecta el 8080 con el exterior son las siguientes: Pata Nombre Descripción 13 El microprocesador 8080
- 15. 1 A10 Bus de direcciones 2 GND Referencia de tierra. Todas las tensiones se miden con respecto a este punto. 3 D4 Si SYNC = 0: Bus de datos. Si SYNC = 1: Señal de control que indica salida a periférico. 4 D5 Si SYNC = 0: Bus de datos. Si SYNC = 1: Señal que indica si el uP está en ciclo de búsqueda de instrucción. 5 D6 Si SYNC = 0: Bus de datos. Si SYNC = 1: Señal de control que indica entrada de periférico. 6 D7 Si SYNC = 0: Bus de datos. Si SYNC = 1: Señal de control que indica lectura de memoria. 7 D3 Si SYNC = 0: Bus de datos. Si SYNC = 1: Señal que indica que el uP se ha detenido. 8 D2 Si SYNC = 0: Bus de datos. Si SYNC = 1: Señal que indica que se realiza una operación con el stack. 9 D1 Si SYNC = 0: Bus de datos. Si SYNC = 1: Modo lectura/escritura. 10 D0 Si SYNC = 0: Bus de datos. Si SYNC = 1: Señal de reconocimiento de interrupción. 11 -5V Una de las tres patas de alimentación del 8080. 12 RESET Señal de borrado de todos los registros internos del 8080. Para ello, ponerlo a uno durante tres ciclos de reloj como mínimo. 13 HOLD Sirve para poner los buses en alta impedancia para el manejo de DMA (acceso directo a memoria). 14 INT Señal de pedido de interrupción. 15 CLK2 Señal de reloj (debe venir del generador de reloj 8224). 16 INTE Señal de aceptación de interrupción. 17 DBIN Indica que el bus de datos está en modo lectura. 18 /WR Indica que el bus de datos está en modo escritura. 19 SYNC Este pin se pone a uno cuando comienza una nueva instrucción. 20 +5V Una de las tres patas de alimentación del 8080. 21 HLDA Reconocimiento de HOLD. 22 CLK1 Señal de reloj (debe venir del generador de reloj 8224). 23 READY Sirve para sincronizar memorias o periféricos lentos (detiene al 8080 mientras se lee o escribe el dispositivo). 24 WAIT Cuando vale "1", el 8080 está esperando al periférico lento. 25 A0 Bus de direcciones.26 A1 27 A2 14 El microprocesador 8080
- 16. 28 +12V Una de las tres patas de alimentación del 8080. 29 A3 Bus de direcciones. 30 A4 31 A5 32 A6 33 A7 34 A8 35 A9 36 A15 37 A12 38 A13 39 A14 40 A11 Cuando la pata SYNC está a "1" lógico, las patas D0-D7 pasan a ser señales de control, por lo que no se puede conectar directamente D0-D7 al bus de datos. Se debe intercalar un controlador y amplificador de bus 8228. De esta manera se puede observar que el 8080 no funciona si no se agregan los circuitos integrados de soporte 8224 y 8228. 15 El microprocesador 8080
- 17. El microprocesador 8085 Introducción El siguiente microprocesador creado por la empresa Intel fue el 8085 en 1977. La alimentación es única: requiere sólo +5V. Esto se debe a la nueva tecnología utilizada para la fabricación llamada HMOS (High performance N-channel MOS) que además permite una mayor integración, llegando a la VLSI (Very Large Scale of Integration o muy alta escala de integración) con más de diez mil transistores (el 8085 no es VLSI, pero sí el 8088, como se verá más adelante). Tiene incorporado el generador de pulsos de reloj con lo que sólo hace falta un cristal de cuarzo y un par de capacitores externos (para el 8080 se necesitaba el circuito integrado auxiliar que lleva el código 8224). Además está mejorado en lo que se refiere a las interrupciones. Incluye las 74 instrucciones del 8080 y posee dos adicionales (RIM y SIM) referidas a este sistema de interrupciones y a la entrada y salida serie. El bus de datos está multiplexado con los ocho bits menos significativos del bus de direcciones (utiliza los mismos pines para ambos buses), con lo que permite tener más pines libres para el bus de control del microprocesador (el 8080 necesitaba un integrado especial, el 8228, para generar el bus de control). Intel produjo ROMs, RAMs y chips de soporte que tienen también el bus multiplexado de la misma manera que el microprocesador. Todos estos integrados forman la familia MCS-85. Debido a la gran densidad de integración comparado con el 8080, se utilizó mucho este microprocesador en aplicaciones industriales. Sin embargo, para aplicaciones de computación de uso general, se extendió más el uso del microprocesador Z-80 como se indicó en el apartado referente al 8080. Interrupciones El microprocesador 8085 posee un complejo y completo sistema de interrupciones. Esta uP posee cinco terminales destinados al tratamiento de interrupciones. Recordemos que una interrupción es un artificio hardware/software por el cual es posible detener el programa en curso para que, cuando se produzca un evento predeterminado, después de concluir la instrucción que está ejecutando, efectúe un salto a una determinada subrutina en donde se efectuará el tratamiento de la interrupción; una vez acabado éste, el uP continúa con la instrucción siguiente del programa principal. Así pues, el 8085 dispone de tres formas diferentes de tratar las interrupciones que le llegan por los citados cinco terminales. Los nombres de estos cinco terminales son: INTR (Interrupt Request): Por esta entrada se introduce una interrupción que es aceptada o no según haya sido previamente indicado por las instrucciones EI (Permitir interrupciones) o DI (No permitir interrupciones). Cuando una interrupción es permitida y ésta se ha producido, la CPU busca una instrucción RST (de un sólo byte), que es presentada por el bus de datos por el periférico que interrumpe. Este byte tiene el formato binario 11 XXX 111. La subrutina se ubicará en la dirección 00 XXX 000. RST 5.5, RST 6.5 y RST 7.5: Los terminales de RST 5.5 y RST 6.5 detectan la interrupción sólo si la señal que se les aplica es un uno lógico o nivel alto de una cierta duración, lo mismo que la entrada anterior INTR; sin embargo, la entrada de interrupción correspondiente al terminal RST 7.5 se excita por flanco ascendente, es decir, por una transición de cero a uno. Esta transición se memoriza en un biestable en el interior del uP. 16 El microprocesador 8085
- 18. Estas interrupciones se pueden habilitar o deshabilitar mediante las instrucciones EI y DI, como en el caso de INTR; pero además son enmascarables por software mediante la instrucción SIM (Set Interrupt Mask). Es posible leer tanto el estado de la máscara como las interrupciones que se han producido y aún no se atendieron mediante la instrucción RIM. TRAP: Es una interrupción no enmascarable que es activada cuando el terminal del mismo nombre se lleva a nivel lógico uno. Esta interrupción es la de más alta prioridad, por lo que puede ser usada para tratar los acontecimientos más relevantes, tales como errores, fallos de alimentación, etc. Nivel de prioridad Nombre de la interrupción Valor leído en el bus de datos Dirección de la subrutina en hexadecimal Mayor prioridad TRAP No importa 0024 - RST 7.5 003C - RST 6.5 0034 - RST 5.5 002C Menor prioridad INTR 11000111 0000 11001111 0008 11010111 0010 11011111 0018 11100111 0020 11101111 0028 11110111 0030 11111111 0038 Control de entrada/salida serie Este microprocesador posee dos terminales denominados SID (Serial Input Data) y SOD (Serial Output Data). Estos terminales se pueden usar con propósitos generales. Por ejemplo el terminal SID se puede conectar a un interruptor y el SOD a un LED (a través de una compuerta inversora externa). Para leer el estado del terminal SID se ejecuta la instrucción RIM, con lo que se puede leer en el bit 7 del acumulador el estado de dicho terminal. Para enviar un dato por el terminal SOD se ejecuta la instrucción SIM, donde el bit 7 del acumulador debe tener el valor a poner en el terminal, y el bit 6 debe estar a uno. Conjunto de instrucciones del 8085 Aparte de las 74 instrucciones del 8080, este procesador posee dos instrucciones más. SIM (Set interrupt mask): Sirve para poner la máscara de interrupción de RST 5.5, RST 6.5 y RST 7.5 y para enviar un dato por la puerta serie (terminal SOD). 17 El microprocesador 8085
- 19. Estos datos deben estar cargados en el acumulador y son: Bit 7: Valor a enviar al terminal SOD Bit 6: Permiso para cambiar el estado del terminal SOD. Sólo se puede cambiar si vale 1. Bit 5: No usado. Bit 4: R 7.5 (Reset 7.5): Bit para poner a cero el biestable de la interrupción RST 7.5. Bit 3: MSE (Mask Select Enable): Cuando vale 1, se puede cambiar la máscara de interrupción. Bit 2: M 7.5 (Mask 7.5): Se habilita la interrupción RST 7.5 si este bit vale 1 y se ejecutó previamente la instrucción EI. Bit 1: M 6.5 (Mask 6.5): Se habilita la interrupción RST 6.5 si este bit vale 1 y se ejecutó previamente la instrucción EI. Bit 0: M 5.5 (Mask 5.5): Se habilita la interrupción RST 5.5 si este bit vale 1 y se ejecutó previamente la instrucción EI. RIM (Read interrupt mask): Sirve para leer la máscara de interrupción general, y de RST 5.5, RST 6.5, RST 7.5, las interrupciones pendientes y para leer el dato de la puerta serie (terminal SID). Luego de la ejecución de esta instrucción, el acumulador tiene lo siguiente: Bit 7: Valor leído del terminal SID Bit 6: I 7.5 (Interrupt Pending 7.5): Indica que todavía no se ejecutó la interrupción RST 7.5. Bit 5: I 6.5 (Interrupt Pending 6.5): Indica que todavía no se ejecutó la interrupción RST 6.5. Bit 4: I 5.5 (Interrupt Pending 5.5): Indica que todavía no se ejecutó la interrupción RST 5.5. Bit 3: IE (Interrupt Enable): Cuando vale 1 la interrupción INTR está habilitada. Bit 2: M 7.5 (Mask 7.5): Si este bit y IE valen 1, la interrupción RST 7.5 está habilitada. Bit 1: M 6.5 (Mask 6.5): Si este bit y IE valen 1, la interrupción RST 6.5 está habilitada. Bit 0: M 5.5 (Mask 5.5): Si este bit y IE valen 1, la interrupción RST 5.5 está habilitada. Terminales (pinout) del 8085 Este microprocesador estaba encapsulado en el formato DIP (Dual Inline Package) de 40 patas (veinte de cada lado). La distancia entre las patas es de 0,1 pulgadas (2,54 milímetros), mientras que la distancia 18 El microprocesador 8085
- 20. entre patas enfrentadas es de 0,6 pulgadas (15,32 milímetros). Nótese en el gráfico el semicírculo que identifica la posición de la pata 1. Esto sirve para no insertar el chip al revés en el circuito impreso. Las funciones de las 40 patas con las que se conecta el 8085 con el exterior son las siguientes: Pata Nombre Descripción 1 X1 Entre estas dos patas se ubica el cristal 2 X2 3 RESET OUT Para inicializar periféricos 4 SOD Salida serie 5 SID Entrada serie 6 TRAP Entrada de interrupción no enmascarable 7 RST 7.5 Entrada de interrupción (máxima prioridad) 8 RST 6.5 Entrada de interrupción 9 RST 5.5 Entrada de interrupción 10 INTR Entrada de interrupción (mínima prioridad) 11 /INTA Reconocimiento de interrupción 12 AD0 Bus de direcciones y datos multiplexado 13 AD1 Bus de direcciones y datos multiplexado 14 AD2 Bus de direcciones y datos multiplexado 15 AD3 Bus de direcciones y datos multiplexado 16 AD4 Bus de direcciones y datos multiplexado 17 AD5 Bus de direcciones y datos multiplexado 18 AD6 Bus de direcciones y datos multiplexado 19 AD7 Bus de direcciones y datos multiplexado 20 GND Referencia de tierra. Todas las tensiones se miden con respecto a este punto. 21 A8 Bus de direcciones 22 A9 Bus de direcciones 23 A10 Bus de direcciones 24 A11 Bus de direcciones 25 A12 Bus de direcciones 26 A13 Bus de direcciones 27 A14 Bus de direcciones 28 A15 Bus de direcciones 29 S0 Bit de estado del 8085 19 El microprocesador 8085
- 21. 30 ALE Cuando está uno indica que salen direcciones por las patas ADn, en caso contrario, entran o salen datos 31 /WR Cuando vale cero hay una escritura 32 /RD Cuando vale cero hay una lectura 33 S1 Bit de estado del 8085 34 IO/M Si vale 1: operaciones con ports, si vale 0: operaciones con la memoria 35 READY Sirve para sincronizar memorias o periféricos lentos 36 /RESET IN Cuando está a cero inicializa el 8085 37 CLK OUT Salida del reloj para los periféricos 38 HLDA Reconocimiento de HOLD 39 HOLD Sirve para poner los buses en alta impedancia para el manejo de DMA (acceso directo a memoria) 40 VCC tensión de alimentación: +5Vdc 20 El microprocesador 8085
- 22. Los microprocesadores 8086 y 8088 Historia del 8086/8088 En junio de 1978 Intel lanzó al mercado el primer microprocesador de 16 bits: el 8086. En junio de 1979 apareció el 8088 (internamente igual que el 8086 pero con bus de datos de 8 bits) y en 1980 los coprocesadores 8087 (matemático) y 8089 (de entrada y salida). El primer fabricante que desarrolló software y hardware para estos chips fue la propia Intel. Reconociendo la necesidad de dar soporte a estos circuitos integrados, la empresa invirtió gran cantidad de dinero en un gran y moderno edificio en Santa Clara, California, dedicado al diseño, fabricación y venta de sus sistemas de desarrollo que, como se explicó anteriormente, son computadoras autosuficientes con el hardware y software necesario para desarrollar software de microprocesadores. Los sistemas de desarrollo son factores clave para asegurar las ventas de una empresa fabricantes de chips. La inmensa mayoría de ventas son a otras empresas, las cuales usan estos chips en aparatos electrónicos, diseñados, fabricados y comercializados por ellas mismas. A estas empresas se las llama "fabricantes de equipo original", o en inglés, OEM (Original Equipment Manufacturer). El disminuir el tiempo de desarrollo de hardware y software para las OEM es esencial, ya que el mercado de estos productos es muy competitivo. Necesitan soporte pues los meses que les puede llevar el desarrollo de las herramientas apropiadas les puede significar pérdidas por millones de dólares. Además quieren ser los primeros fabricantes en el mercado, con lo cual pueden asegurarse las ventas en dos áreas importantes: a corto plazo, ya que al principio la demanda es mucho mayor que la oferta, y a largo plazo, ya que el primer producto marca a menudo los estándares. De esta manera la empresa Intel había desarrollado una serie completa de software que se ejecutaba en una microcomputadora basada en el 8085 llamada "Intellec Microcomputer Development System". Los programas incluían ensambladores cruzados (éstos son programas que se ejecutan en un microprocesador y generan código de máquina que se ejecuta en otro), compiladores de PL/M, Fortran y Pascal y varios programas de ayuda. Además había un programa traductor llamado CON V86 que convertía código fuente 8080/8085 a código fuente 8086/8088. Si se observan de cerca ambos conjuntos de instrucciones, queda claro que la transformación es sencilla si los registros se traducen así: A -> AL, B -> CH, C -> CL, D -> DH, E -> DL, H -> BH y L -> BL. Puede parecer complicado traducir LDAX B (por ejemplo) ya que el 8088 no puede utilizar el registro CX para direccionamiento indirecto, sin embargo, se puede hacer con la siguiente secuencia: MOV SI, CX; MOV AL, [SI]. Esto aprovecha el hecho que no se utiliza el registro SI. Por supuesto el programa resultante es más largo (en cantidad de bytes) y a veces más lento de correr que en su antecesor 8085. Este programa de conversión sólo servía para no tener que volver a escribir los programas en una primera etapa. Luego debería reescribirse el código fuente en assembler para poder obtener las ventajas de velocidad ofrecidas por el 8088. Luego debía correr el programa en la iSBC 86/12 Single Board Computer basado en el 8086. Debido al engorro que resultaba tener dos plaquetas diferentes, la empresa Godbout Electronics (también de California) desarrolló una placa donde estaban el 8085 y el 8088, donde se utilizaba un ensamblador cruzado provisto por la compañía Microsoft. Bajo control de software, podían conmutarse los microprocesadores. El sistema operativo utilizado era el CP/M (de Digital Research). El desarrollo más notable para la familia 8086/8088 fue la elección de la CPU 8088 por parte de IBM (International Business Machines) cuando en 1981 entró en el campo de las computadoras personales. Esta computadora se desarrolló bajo un proyecto con el nombre "Acorn" (Proyecto "Bellota") pero se vendió bajo un nombre menos imaginativo, pero más correcto: "Computadora Personal IBM", con un precio inicial entre 1260 dólares y 3830 dólares según la configuración (con 48KB de memoria RAM y 21 Los microprocesadores 8086 y 8088
- 23. una unidad de discos flexibles con capacidad de 160KB costaba 2235 dólares). Esta computadora entró en competencia directa con las ofrecidas por Apple (basado en el 6502) y por Radio Shack (basado en el Z-80). Arquitectura de los procesadores 8088 y 8086: El 8086 es un microprocesador de 16 bits, tanto en lo que se refiere a su estructura como en sus conexiones externas, mientras que el 8088 es un procesador de 8 bits que internamente es casi idéntico al 8086. La única diferencia entre ambos es el tamaño del bus de datos externo. Intel trata esta igualdad interna y desigualdad externa dividiendo cada procesador 8086 y 8088 en dos sub-procesadores. O sea, cada uno consta de una unidad de ejecución (EU: Execution Unit) y una unidad interfaz del bus (BIU: Bus Interface Unit). La unidad de ejecución es la encargada de realizar todas las operaciones mientras que la unidad de interfaz del bus es la encargada de acceder a datos e instrucciones del mundo exterior. Las unidades de ejecución son idénticas en ambos microprocesadores, pero las unidades de interfaz del bus son diferentes en varias cuestiones, como se desprende del siguiente diagrama en bloques: 22 Los microprocesadores 8086 y 8088
- 24. La ventaja de esta división fue el ahorro de esfuerzo necesario para producir el 8088. Sólo una mitad del 8086 (el BIU) tuvo que rediseñarse para producir el 8088. La explicación del diagrama en bloques es la siguiente: Registros de uso general del 8086/8088: Tienen 16 bits cada uno y son ocho: 1. AX = Registro acumulador, dividido en AH y AL (8 bits cada uno). Usándolo se produce (en general) una instrucción que ocupa un byte menos que si se utilizaran otros registros de uso general. Su parte más baja, AL, también tiene esta propiedad. El último registro mencionado es el equivalente al acumulador de los procesadores anteriores (8080 y 8085). Además hay instrucciones como DAA; DAS; AAA; AAS; AAM; AAD; LAHF; SAHF; CBW; IN y OUT que trabajan con AX o con uno de sus dos bytes (AH o AL). También se utiliza este registro (junto con DX a veces) en multiplicaciones y divisiones. 2. BX = Registro base, dividido en BH y BL. Es el registro base de propósito similar (se usa para direccionamiento indirecto) y es una versión más potente del par de registros HL de los procesadores anteriores. 3. CX = Registro contador, dividido en CH y CL. Se utiliza como contador en bucles (instrucción LOOP), en operaciones con cadenas (usando el prefijo REP) y en desplazamientos y rotaciones (usando el registro CL en los dos últimos casos). 4. DX = Registro de datos, dividido en DH y DL. Se utiliza junto con el registro AX en multiplicaciones y divisiones, en la instrucción CWD y en IN y OUT para direccionamiento indirecto de puertos (el registro DX indica el número de puerto de entrada/salida). 5. SP = Puntero de pila (no se puede subdividir). Aunque es un registro de uso general, debe utilizarse sólo como puntero de pila, la cual sirve para almacenar las direcciones de retorno de subrutinas y los datos temporarios (mediante las instrucciones PUSH y POP). Al introducir (push) un valor en la pila a este registro se le resta dos, mientras que al extraer (pop) un valor de la pila este a registro se le suma dos. 6. BP = Puntero base (no se puede subdividir). Generalmente se utiliza para realizar direccionamiento indirecto dentro de la pila. 7. SI = Puntero índice (no se puede subdividir). Sirve como puntero fuente para las operaciones con cadenas. También sirve para realizar direccionamiento indirecto. 8. DI = Puntero destino (no se puede subdividir). Sirve como puntero destino para las operaciones con cadenas. También sirve para realizar direccionamiento indirecto. Cualquiera de estos registros puede utilizarse como fuente o destino en operaciones aritméticas y lógicas, lo que no se puede hacer con ninguno de los seis registros que se verán más adelante. Además de lo anterior, cada registro tiene usos especiales: Unidad aritmética y lógica 23 Los microprocesadores 8086 y 8088
- 25. Es la encargada de realizar las operaciones aritméticas (suma, suma con "arrastre", resta, resta con "préstamo" y comparaciones) y lógicas (AND, OR, XOR y TEST). Las operaciones pueden ser de 16 bits o de 8 bits. Indicadores (flags) Hay nueve indicadores de un bit en este registro de 16 bits. Los cuatro bits más significativos están indefinidos, mientras que hay tres bits con valores determinados: los bits 5 y 3 siempre valen cero y el bit 1 siempre vale uno (esto también ocurría en los procesadores anteriores). Registro de indicadores (16 bits) Bit 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 Flag -- -- -- -- OF DF IF TF SF ZF 0 AF 0 PF 1 CF CF (Carry Flag, bit 0): Si vale 1, indica que hubo "arrastre" (en caso de suma) hacia, o "préstamo" (en caso de resta) desde el bit de orden más significativo del resultado. Este indicador es usado por instrucciones que suman o restan números que ocupan varios bytes. Las instrucciones de rotación pueden aislar un bit de la memoria o de un registro poniéndolo en el CF. PF (Parity Flag, bit 2): Si vale uno, el resultado tiene paridad par, es decir, un número par de bits a 1. Este indicador se puede utilizar para detectar errores en transmisiones. AF (Auxiliary carry Flag, bit 4): Si vale 1, indica que hubo "arrastre" o "préstamo" del nibble (cuatro bits) menos significativo al nibble más significativo. Este indicador se usa con las instrucciones de ajuste decimal. ZF (Zero Flag, bit 6): Si este indicador vale 1, el resultado de la operación es cero. SF (Sign Flag, bit 7): Refleja el bit más significativo del resultado. Como los números negativos se representan en la notación de complemento a dos, este bit representa el signo: 0 si es positivo, 1 si es negativo. TF (Trap Flag, bit 8): Si vale 1, el procesador está en modo paso a paso. En este modo, la CPU automáticamente genera una interrupción interna después de cada instrucción, permitiendo inspeccionar los resultados del programa a medida que se ejecuta instrucción por instrucción. IF (Interrupt Flag, bit 9): Si vale 1, la CPU reconoce pedidos de interrupción externas enmascarables (por el pin INTR). Si vale 0, no se reconocen tales interrupciones. Las interrupciones no enmascarables y las internas siempre se reconocen independientemente del valor de IF. DF (Direction Flag, bit 10): Si vale 1, las instrucciones con cadenas sufrirán "auto-decremento", esto es, se procesarán las cadenas desde las direcciones más altas de memoria hacia las más bajas. Si vale 0, habrá "auto-incremento", lo que quiere decir que las cadenas se procesarán de "izquierda a derecha". OF (Overflow flag, bit 11): Si vale 1, hubo un desborde en una operación aritmética con signo, esto es, un dígito significativo se perdió debido a que tamaño del resultado es mayor que el tamaño del destino. 24 Los microprocesadores 8086 y 8088
- 26. Sistema de control de la unidad de ejecución Es el encargado de decodificar las instrucciones que le envía la cola y enviarle las órdenes a la unidad aritmética y lógica según una tabla que tiene almacenada en ROM llamada CROM (Control Read Only Memory). Cola de instrucciones Almacena las instrucciones para ser ejecutadas. La cola se carga cuando el bus está desocupado, de esta manera se logra una mayor eficiencia del mismo. La cola del 8086 tiene 6 bytes y se carga de a dos bytes por vez (debido al tamaño del bus de datos), mientras que el del 8088 tiene cuatro bytes. Esta estructura tiene rendimiento óptimo cuando no se realizan saltos, ya que en este caso habría que vaciar la cola (porque no se van a ejecutar las instrucciones que van después del salto) y volverla a cargar con instrucciones que se encuentran a partir de la dirección a donde se salta. Debido a esto las instrucciones de salto son (después de multiplicaciones y divisiones) las más lentas de este microprocesador. Registros de la unidad de interfaz con el bus: El programador puede acceder a cinco registros de 16 bits cada uno, siendo cuatro de ellos registros de segmento y el restante el puntero de instrucción (IP). Los registros de segmento se llaman: CS: Registro de segmento de código. DS: Registro de segmento de datos. ES: Registro de segmento extra. SS: Registro de segmento de pila. La utilización de estos registros se explica más adelante, en la sección que trata de direccionamiento a memoria. Lógica de control del bus: El cometido de este bloque es poder unir los bloques anteriormente mencionados con el mundo exterior, es decir, la memoria y los periféricos. El 8088 tiene un bus de datos externo reducido de 8 bits. La razón para ello era prever la continuidad entre el 8086 y los antiguos procesadores de 8 bits, como el 8080 y el 8085. Teniendo el mismo tamaño del bus (así como similares requerimientos de control y tiempo), el 8088, que es internamente un procesador de 16 bits, puede reemplazar a los microprocesadores ya nombrados en un sistema ya existente. El 8088 tiene muchas señales en común con el 8085, particularmente las asociadas con la forma en que los datos y las direcciones están multiplexadas, aunque el 8088 no produce sus propias señales de reloj como lo hace el 8085 (necesita un chip de soporte llamado 8284, que es diferente del 8224 que necesitaba el microprocesador 8080). El 8088 y el 8085 siguen el mismo esquema de compartir los terminales correspondientes a los 8 bits más bajos del bus de direcciones con los 8 bits del bus de datos, de manera que se ahorran 8 terminales para otras funciones del microprocesador. El 8086 comparte los 16 bits del bus de datos con los 16 más bajos del bus de direcciones. 25 Los microprocesadores 8086 y 8088
- 27. El 8085 y el 8088 pueden, de hecho, dirigir directamente los mismos chips controladores de periféricos. Las investigaciones de hardware para sistemas basados en el 8080 o el 8085 son, en su mayoría, aplicables al 8088. En todo lo recién explicado se basó el éxito del 8088. Terminales (pinout) del 8088 Este microprocesador está encapsulado en el formato DIP (Dual Inline Package) de 40 patas (veinte de cada lado). La distancia entre las patas es de 0,1 pulgadas (2,54 milímetros), mientras que la distancia entre patas enfrentadas es de 0,6 pulgadas (15,32 milímetros). Nótese en el gráfico el semicírculo que identifica la posición de la pata 1. Esto sirve para no insertar el chip al revés en el circuito impreso. El 8086/8088 puede conectarse al circuito de dos formas distintas: el modo máximo y el modo mínimo. El modo queda determinado al poner un determinado terminal (llamado MN/MX) a tierra o a la tensión de alimentación. El 8086/8088 debe estar en modo máximo si se desea trabajar en colaboración con el Procesador de Datos Numérico 8087 y/o el Procesador de Entrada/Salida 8089 (de aquí se desprende que en la IBM PC el 8088 está en modo máximo). En este modo el 8086/8088 depende de otros chips adicionales como el Controlador de Bus 8288 para generar el conjunto completo de señales del bus de control. El modo mínimo permite al 8086/8088 trabajar de una forma más autónoma (para circuitos más sencillos) en una manera casi idéntica al microprocesador 8085. Los 40 pines del 8088 en modo mínimo tienen las siguientes funciones: 1. GND (Masa) 2. A14 (Bus de direcciones) 3. A13 (Bus de direcciones) 4. A12 (Bus de direcciones) 5. A11 (Bus de direcciones) 6. A10 (Bus de direcciones) 7. A9 (Bus de direcciones) 8. A8 (Bus de direcciones) 9. AD7 (Bus de direcciones y datos) 26 Los microprocesadores 8086 y 8088
- 28. 10. AD6 (Bus de direcciones y datos) 11. AD5 (Bus de direcciones y datos) 12. AD4 (Bus de direcciones y datos) 13. AD3 (Bus de direcciones y datos) 14. AD2 (Bus de direcciones y datos) 15. AD1 (Bus de direcciones y datos) 16. AD0 (Bus de direcciones y datos) 17. NMI (Entrada de interrupción no enmascarable) 18. INTR (Entrada de interrupción enmascarable) 19. CLK (Entrada de reloj generada por el 8284) 20. GND (Masa) 21. RESET (Para inicializar el 8088) 22. READY (Para sincronizar periféricos y memorias lentas) 23. /TEST 24. /INTA (El 8088 indica que reconoció la interrupción) 25. ALE (Cuando está uno indica que salen direcciones por AD, en caso contrario, es el bus de datos) 26. /DEN (Data enable: cuando vale cero debe habilitar los transceptores 8286 y 8287 (se conecta al pin de "output enable"), esto sirve para que no se mezclen los datos y las direcciones). 27. DT/R (Data transmit/receive: se conecta al pin de dirección de los chips recién indicados). 28. IO/M (Si vale 1: operaciones con ports, si vale 0: operaciones con la memoria) 29. /WR (Cuando vale cero hay una escritura) 30. HLDA (Hold Acknowledge: el 8088 reconoce el HOLD) 31. HOLD (Indica que otro integrado quiere adueñarse del control de los buses, generalmente se usa para DMA o acceso directo a memoria). 32. /RD (Cuando vale cero hay una lectura) 33. MN/MX (Cuando esta entrada está en estado alto, el 8088 está en modo mínimo, en caso contrario está en modo máximo) 34. /SSO (Junto con IO/M y DT/R esta salida sirve para determinar estados del 8088) 35. A19/S6 (Bus de direcciones/bit de estado) 36. A18/S5 (Bus de direcciones/bit de estado) 37. A17/S4 (Bus de direcciones/bit de estado) 38. A16/S3 (Bus de direcciones/bit de estado) 39. A15 (Bus de direcciones) 40. Vcc (+5V) En modo máximo (cuando se aplica +5V al pin 33) hay algunos pines que cambian de significado: 24.- QS1: Estado de la cola de instrucciones (bit 1). 25.- QS0: Estado de la cola de instrucciones (bit 0). 26.- S0: Bit de estado 0. 27.- S1: Bit de estado 1. 28.- S2: Bit de estado 2. 29.- /LOCK: Cuando vale cero indica a otros controladores del bus (otros microprocesadores o un dispositivo de DMA) que no deben ganar el control del bus. Se activa poniéndose a cero cuando una instrucción tiene el prefijo LOCK. 30.- RQ/GT1: Es bidireccional y tiene la misma función que HOLD/HLDA en modo mínimo. 31.- RQ/GT0: Como RQ/GT1 pero tiene mayor prioridad. 34.- Esta salida siempre está a uno. 27 Los microprocesadores 8086 y 8088
- 29. Por ser este microprocesador mucho más complejo que el 8085, tiene más bits de estado que el recién mencionado. A título informativo se detallan los bits de estado: S2 IO/M DT/R /SSO Significado S1 S0 1 0 0 0 Acceso a código (instrucciones) 1 0 0 1 Lectura de memoria 1 0 1 0 Escritura a memoria 1 0 1 1 Bus pasivo (no hace nada) 0 1 0 0 Reconocimiento de interrupción 0 1 0 1 Lectura de puerto de entrada/salida 0 1 1 0 Escritura a puerto de E/S 0 1 1 1 Estado de parada (Halt) QS1 QS0 Significado 0 0 No hay operación 0 1 Primer byte del código de operación 1 0 Se vacía la cola de instrucciones 1 1 Siguiente byte de la instrucción Modos de direccionamiento del 8086/8088: Estos procesadores tienen 27 modos de direccionamiento (una cantidad bastante más grande que los microprocesadores anteriores) o reglas para localizar un operando de una instrucción. Tres de ellos son comunes a microprocesadores anteriores: direccionamiento inmediato (el operando es un número que se encuentra en la misma instrucción), direccionamiento a registro (el operando es un registro del microprocesador) y direccionamiento inherente (el operando está implícito en la instrucción, por ejemplo, en la multiplicación uno de los operandos siempre es el acumulador). El resto de los modos sirve para localizar un operando en memoria. Para facilitar la explicación de estos modos, se pueden resumir de la siguiente manera: Deben sumarse cuatro cantidades: 1) dirección de segmento, 2) dirección base, 3) una cantidad índice y 4) un desplazamiento. La dirección de segmento se almacena en el registro de segmento (DS, ES, SS o CS). En la próxima sección se indica la forma en que se hace esto. Por ahora basta con saber que el contenido del registro de segmento se multiplica por 16 antes de utilizarse para obtener la dirección real. El registro de segmentación siempre se usa para referenciar a memoria. La base se almacena en el registro base (BX o BP). El índice se almacena en el registro índice (SI o DI). Cualquiera de estas dos cantidades, la suma de las dos o ninguna, pueden utilizarse para calcular la dirección real, pero no pueden sumarse dos bases o dos índices. Los registros restantes (AX, CX, DX y 28 Los microprocesadores 8086 y 8088
- 30. SP) no pueden utilizarse para direccionamiento indirecto. El programador puede utilizar tanto la base como el índice para gestionar ciertas cosas, tales como matrices de dos dimensiones, o estructuras internas a otras estructuras, esquemas que se utilizan en las prácticas comunes de programación. La base y el índice son variables o dinámicas, ya que están almacenadas en registros de la CPU. Es decir, pueden modificarse fácilmente mientras se ejecuta un programa. Además del segmento, base e índice, se usa un desplazamiento de 16 bits, 8 bits o 0 bits (sin desplazamiento). Ésta es una cantidad estática que se fija al tiempo de ensamblado (paso de código fuente a código de máquina) y no puede cambiarse durante la ejecución del programa (a menos que el programa se escriba sobre sí mismo, lo que constituye una práctica no aconsejada). Todo esto genera los 24 modos de direccionamiento a memoria que se ven a continuación: - Registro indirecto: 1) [BX], 2) [DI]. 3) [SI]. - Basado: 4) desp8[BX], 5) desp8[BP], 6) desp16[BX], 7) desp16[BP]. - Indexado: 8) desp8[SI], 9) desp8[DI], 10) desp16[SI], 11) desp16[DI]. - Basado-indexado: 12) [BX+SI], 13) [BX+DI], 14) [BP+SI], 15) [BX+DI]. - Basado-indexado con desplazamiento: 16) desp8[BX+SI], 17) desp8[BX+DI], 18) desp8[BP+SI], 19) desp8[BX+DI], 20) desp16[BX+SI], 21) desp16[BX+DI], 22) desp16[BP+SI], 23) desp16[BX+DI]. - Directo: 24) [desp16]. Aquí desp8 indica desplazamiento de 8 bits y desp16 indica desplazamiento de 16 bits. Otras combinaciones no están implementadas en la CPU y generarán error al querer ensamblar, por ejemplo, ADD CL,[DX+SI]. El ensamblador genera el tipo de desplazamiento más apropiado (0, 8 ó 16 bits) dependiendo del valor que tenga la constante: si vale cero se utiliza el primer caso, si vale entre -128 y 127 se utiliza el segundo, y en otro caso se utiliza el tercero. Nótese que [BP] sin desplazamiento no existe. Al ensamblar una instrucción como, por ejemplo, MOV AL,[BP], se generará un desplazamiento de 8 bits con valor cero. Esta instrucción ocupa tres bytes, mientras que MOV AL,[SI] ocupa dos, porque no necesita el desplazamiento. Estos modos de direccionamiento producen algunos inconvenientes en el 8086/8088. La CPU gasta tiempo calculando una dirección compuesta de varias cantidades. Principalmente esto se debe al hecho de que el cálculo de direcciones está programado en microcódigo (dentro de la CROM del sistema de control de la unidad de ejecución). En las siguientes versiones (a partir del 80186/80188) estos cálculos están cableados en la máquina y, por lo tanto, cuesta mucho menos tiempo el realizarlos. Veamos un ejemplo: MOV AL, ES:[BX+SI+6]. En este caso el operando de la izquierda tiene direccionamiento a registro mientras que el de la derecha indica una posición de memoria. Poniendo valores numéricos, supongamos que los valores actuales de los registros sean: ES = 3200h, BX = 200h, SI = 38h. Como se apuntó más arriba la dirección real de memoria será: ES * 10h + BX + SI + 6 = 3200h * 10h + 200h + 38h + 6 = 3223Eh Estructura de memoria de segmentación: Como se ha mencionado anteriormente, el 8086/8088 usa un esquema ingenioso llamado segmentación, para acceder correctamente a un megabyte completo de memoria, con referencias de direcciones de sólo 16 bits. 29 Los microprocesadores 8086 y 8088
- 31. Veamos cómo funciona. Cualquier dirección tiene dos partes, cada una de las cuales es una cantidad de 16 bits. Una parte es la dirección de segmento y la otra es el offset. A su vez el offset se compone de varias partes: un desplazamiento (un número fijo), una base (almacenada en el registro base) y un índice (almacenado en el registro índice). La dirección de segmento se almacena en uno de los cuatro registros de segmento (CS, DS, ES, SS). El procesador usa estas dos cantidades de 16 bits para calcular la dirección real de 20 bits, según la siguiente fórmula: Dirección real = 16 * (dirección del segmento) + offset Tal como veíamos antes, dado que 16 en decimal es 10 en hexadecimal, multiplicar por ese valor es lo mismo que correr el número hexadecimal a la izquierda una posición. Hay dos registros de segmento que tienen usos especiales: el microprocesador utiliza el registro CS (con el offset almacenado en el puntero de instrucción IP) cada vez que se debe acceder a un byte de instrucción de programa, mientras que las instrucciones que utilizan la pila (llamados a procedimientos, retornos, interrupciones y las instrucciones PUSH y POP) siempre utilizan el registro de segmento SS (con el offset almacenado en el registro puntero de pila SP). De ahí los nombres que toman: CS es el segmento de código mientras que SS es el registro segmento de pila. Para acceder a datos en la memoria se puede utilizar cualquiera de los cuatro registros de segmento, pero uno de ellos provoca que la instrucción ocupe un byte menos de memoria: es el llamado segmento por defecto, por lo que en lo posible hay que tratar de usar dicho segmento para direccionar datos. Este segmento es el DS (registro de segmento de datos) para todos los casos excepto cuando se utiliza el registro base BP. En este caso el segmento por defecto es SS. Si se utiliza otro registro, el ensamblador genera un byte de prefijo correspondiente al segmento antes de la instrucción: CS -> 2Eh, DS -> 3Eh, ES -> 26h y SS -> 36h. El uso de estos diferentes segmentos significa que hay áreas de trabajo separadas para el programa, pila y los datos. Cada área tiene un tamaño máximo de 64 KBytes. Dado que hay cuatro registros de segmento, uno de programa (CS), uno de pila (SS) y dos de datos (segmento de datos DS y segmento extra ES) el área de trabajo puede llegar a 4 * 64 KB = 256 KB en un momento dado suponiendo que las áreas no se superponen. Si el programa y los datos ocupan menos de 64 KB, lo que se hace es fijar los registros de segmento al principio del programa y luego se utilizan diferentes offsets para acceder a distintas posiciones de memoria. En caso contrario necesariamente deberán cambiarse los registros de segmento en la parte del programa que lo requiera. Los registros de segmento DS, ES y SS se cargan mediante las instrucciones MOV y POP, mientras que CS se carga mediante transferencias de control (saltos, llamadas, retornos, interrupciones) intersegmento. Estructura de interrupciones del 8086/8088 Hay tres clases de interrupción: por hardware, por software e internas (a las dos últimas también se las llama "excepciones"). Veremos primeramente el caso de interrupciones por hardware: Como se mencionó anteriormente, el 8086/8088 tiene dos entradas de petición de interrupción: NMI e INTR y una de reconocimiento (INTA). La gran mayoría de las fuentes de interrupción se conectan al pin INTR, ya que esto permite enmascarar las interrupciones (el NMI no). Para facilitar esta conexión, se utiliza el circuito integrado controlador de interrupciones, que tiene el código 8259A. Este chip tiene, entre otras cosas, ocho patas para sendas 30 Los microprocesadores 8086 y 8088
- 32. fuentes de interrupción (IRQ0 - IRQ7), ocho para el bus de datos (D0 - D7), una salida de INTR y una entrada de INTA. Esto permite una conexión directa con el 8088/8086. Al ocurrir una petición de alguna de las ocho fuentes, el 8259A activa la pata INTR. Al terminar de ejecutar la instrucción en curso, el microprocesador activa la pata INTA, lo que provoca que el 8259A envíe por el bus de datos un número de ocho bits (de 0 a 255) llamado tipo de interrupción (programable por el usuario durante la inicialización del 8259A), que el 8086/8088 utiliza para saber cuál es la fuente de interrupción. A continuación busca en la tabla de vectores de interrupción la dirección del manejador de interrupción (interrupt handler). Esto se hace de la siguiente manera. Se multiplica el tipo de interrupción por cuatro, y se toman los cuatro bytes que se encuentran a partir de esa dirección. Los dos primeros indican el offset y los dos últimos el segmento del manejador, como se muestra a continuación. Posición memoria 00 02 04 06 08 0A 0C 0E 10 12 .... 3FC 3FE IP CS IP CS IP CS IP CS IP CS IP CS Tipo de interrupción 00 01 02 03 04 FF Como se puede observar, la tabla ocupa el primer kilobyte de memoria (256 tipos * 4 bytes/tipo = 1024 bytes). Una vez que se pusieron en la pila los flags, CS e IP (en ese orden), la CPU hace IF <- 0 (deshabilita interrupciones) y TF <- 0 (deshabilita la ejecución de instrucciones paso a paso) para que el manejador de interrupción no sea interrumpido, y carga IP y CS con los valores hallados en la tabla, con lo que se transfiere el control al manejador de interrupción, que es el procedimiento encargado de atender la fuente de interrupción. Luego de haber hecho su trabajo, el manejador debe terminar indicándole al controlador de interrupciones que ya fue atendido el pedido y finalmente deberá estar la instrucción IRET, que restaura los valores de los registros IP, CS y el registro de indicadores. El manejador debe poner en la pila todos los registros que use y restaurar sus valores antes de salir (en orden inverso al de su introducción en la pila), en caso contrario el sistema corre peligro de "colgarse", ya que, al ocurrir la interrupción en cualquier momento de la ejecución del programa, se cambiarían los valores de los registros en el momento menos esperado, con consecuencias imprevisibles. Las interrupciones por software ocurren cuando se ejecuta la instrucción INT tipo. De esta manera se pueden simular interrupciones durante la depuración de un programa. El tipo de interrupción (para poder buscar el vector en la tabla) aparece en la misma instrucción como una constante de 8 bits. Muchos sistemas operativos (programas que actúan a modo de interfaz entre los programas de los usuarios (llamados también "aplicaciones") y el hardware del sistema) utilizan esta instrucción para llamadas a servicios, lo que permite no tener que conocer la dirección absoluta del servicio, permitiendo cambios en el sistema operativo sin tener que cambiar los programas que lo ejecutan. De esta manera, una de las primeras operaciones que debe realizar dicho sistema operativo es inicializar la tabla de vectores de interrupción con los valores apropiados. Existen algunas interrupciones predefinidas, de uso exclusivo del microprocesador, por lo que no es recomendable utilizar estos tipos de interrupción para interrupciones por hardware o software. - Tipo 0: Ocurre cuando se divide por cero o el cociente es mayor que el valor máximo que permite el destino. - Tipo 1: Ocurre después de ejecutar una instrucción si TF (Trap Flag) vale 1. Esto permite la ejecución de un programa paso a paso, lo que es muy útil para la depuración de programas. 31 Los microprocesadores 8086 y 8088
- 33. - Tipo 2: Ocurre cuando se activa la pata NMI (interrupción no enmascarable). - Tipo 3: Existe una instrucción INT que ocupa un sólo byte, que es la correspondiente a este tipo. En los programas depuradores (debuggers) (tales como Debug, CodeView, Turbo Debugger, etc.), se utiliza esta instrucción como punto de parada (para ejecutar un programa hasta una determinada dirección, fijada por el usuario del depurador, se inserta esta instrucción en la dirección correspondiente a la parada y se lanza la ejecución. Cuando el CS:IP apunte a esta dirección se ejecutará la INT 3, lo que devolverá el control del procesador al depurador). Debido a esto, si se le ordena al depurador que ejecute el programa hasta una determinada dirección en ROM (memoria de sólo lectura) (por ejemplo, para ver cómo funciona una subrutina almacenada en dicha memoria), la ejecución seguirá sin parar allí (ya que la instrucción INT 3 no se pudo escribir sobre el programa). En el 80386, con su elaborado hardware de ayuda para la depuración, se puede poner un punto de parada en ROM. - Tipo 4: Ocurre cuando se ejecuta la instrucción de interrupción condicional INTO y el flag OF (Overflow Flag) vale 1. Los tipos 5 a 31 (1F en hexadecimal) están reservados para interrupciones internas (también llamados "excepciones") de futuros microprocesadores. Prioridad entre diferentes fuentes de interrupción: 1) Error de división, INT n (no enmascarable), INTO. 2) NMI (no enmascarable). 3) INTR (enmascarable mediante IF). 4) Ejecución paso a paso (enmascarable mediante TF). 32 Los microprocesadores 8086 y 8088
- 34. Instrucciones de 8086 y 8088 INSTRUCCIONES DE TRANSFERENCIA DE DATOS (No afectan flags) MOV dest,src Copia el contenido del operando fuente (src) en el destino (dest). Operación: dest <- src Las posibilidades son: 1. MOV reg,{reg|mem|inmed} 2. MOV mem,{reg|inmed} 3. MOV {reg16|mem16},{CS|DS|ES|SS} 4. MOV {DS|ES|SS},{reg16|mem16} PUSH src Pone el valor en el tope del stack. Operación: SP <- SP - 2, [SP+1:SP] <- src donde src = {reg16|mem16|CS|DS|ES|SS}. POP dest Retira el valor del tope del stack poniéndolo en el lugar indicado. Operación: dest <- [SP+1:SP], SP <- SP + 2 donde dest = {reg16|mem16|DS|ES|SS}. XCHG reg,{reg|mem} Intercambia ambos valores. IN {AL|AX},{DX|inmed (1 byte)} Pone en el acumulador el valor hallado en el port indicado. OUT {DX|inmed (1 byte)},{AL|AX} Pone en el port indicado el valor del acumulador. XLAT Realiza una operación de traducción de un código de un byte a otro código de un byte mediante una tabla. Operación: AL <- [BX+AL] LEA reg,mem Almacena la dirección efectiva del operando de memoria en un registro. Operación: reg <- dirección mem LDS reg,mem32 Operación: reg <- [mem], DS <- [mem+2] LES reg,mem32 Operación: reg <- [mem], ES <- [mem+2] LAHF Copia en el registro AH la imagen de los ocho bits menos significativos del registro de indicadores. Operación: AH <- SF:ZF:X:AF:X:PF:X:CF 33 Instrucciones y directivas de los microprocesadores 8086 y 8088
- 35. SAHF Almacena en los ocho bits menos significativos del registro de indicadores el valor del registro AH. Operación: SF:ZF:X:AF:X:PF:X:CF <- AH PUSHF Almacena los flags en la pila. Operación: SP <- SP - 2, [SP+1:SP] <- Flags. POPF Pone en los flags el valor que hay en la pila. Operación: Flags <- [SP+1:SP], SP <- SP + 2 INSTRUCCIONES ARITMETICAS (Afectan los flags AF, CF, OF, PF, SF, ZF) ADD dest,src Operación: dest <- dest + src. ADC dest,src Operación: dest <- dest + src + CF. SUB dest,src Operación: dest <- dest - src. SBB dest,src Operación: dest <- dest - src - CF. CMP dest,src Operación: dest - src (sólo afecta flags). INC dest Operación: dest <- dest + 1 (no afecta CF). DEC dest Operación: dest <- dest - 1 (no afecta CF). NEG dest Operación: dest <- - dest. donde dest = {reg|mem} y src = {reg|mem|inmed} no pudiendo ambos operandos estar en memoria. DAA Corrige el resultado de una suma de dos valores BCD empaquetados en el registro AL (debe estar inmediatamente después de una instrucción ADD o ADC). OF es indefinido después de la operación. DAS Igual que DAA pero para resta (debe estar inmediatamente después de una instrucción SUB o SBB). 34 Instrucciones y directivas de los microprocesadores 8086 y 8088
- 36. AAA Lo mismo que DAA para números BCD desempaquetados. AAS Lo mismo que DAS para números BCD desempaquetados. AAD Convierte AH:AL en BCD desempaquetado a AL en binario. Operación: AL <- AH * 0Ah + AL, AH <- 0. Afecta PF, SF, ZF, mientras que AF, CF y OF quedan indefinidos. AAM Convierte AL en binario a AH:AL en BCD desempaquetado. Operación: AH <- AL / 0Ah, AL <- AL mod 0Ah. Afecta PF, SF, ZF, mientras que AF, CF y OF quedan indefinidos. MUL {reg8|mem8} Realiza una multiplicación con operandos no signados de 8 por 8 bits. Operación: AX <- AL * {reg8|mem8}. CF=OF=0 si AH = 0, CF=OF=1 en caso contrario. AF, PF, SF, ZF quedan indefinidos. MUL {reg16|mem16} Realiza una multiplicación con operandos no signados de 16 por 16 bits. Operación: DX:AX <- AX * {reg16|mem16}. CF=OF=0 si DX = 0, CF=OF=1 en caso contrario. AF, PF, SF, ZF quedan indefinidos. IMUL {reg8|mem8} Realiza una multiplicación con operandos con signo de 8 por 8 bits. Operación: AX <- AL * {reg8|mem8} realizando la multiplicación con signo. CF = OF = 0 si el resultado entra en un byte, en caso contrario valdrán 1. AF, PF, SF, ZF quedan indefinidos. IMUL {reg16|mem16} Realiza una multiplicación con operandos con signo de 16 por 16 bits. Operación: DX:AX <- AX * {reg16|mem16} realizando la multiplicación con signo. CF = OF = 0 si el resultado entra en dos bytes, en caso contrario valdrán 1. AF, PF, SF, ZF quedan indefinidos. CBW Extiende el signo de AL en AX. No se afectan los flags. CWD Extiende el signo de AX en DX:AX. No se afectan flags. INSTRUCCIONES LOGICAS (Afectan AF, CF, OF, PF, SF, ZF) AND dest,src Operación: dest <- dest and src. TEST dest,src Operación: dest and src. Sólo afecta flags. 35 Instrucciones y directivas de los microprocesadores 8086 y 8088
- 37. OR dest,src Operación: dest <- dest or src. XOR dest,src Operación: dest <- dest xor src. Las cuatro instrucciones anteriores ponen CF = OF = 0, AF queda indefinido y PF, SF y ZF dependen del resultado. NOT dest Operación: dest <- Complemento a 1 de dest. No afecta los flags. SHL/SAL dest,{1|CL} Realiza un desplazamiento lógico o aritmético a la izquierda. SHR dest,{1|CL} Realiza un desplazamiento lógico a la derecha. SAR dest,{1|CL} Realiza un desplazamiento aritmético a la derecha. ROL dest,{1|CL} Realiza una rotación hacia la izquierda. ROR dest,{1|CL} Realiza una rotación hacia la derecha. RCL dest,{1|CL} Realiza una rotación hacia la izquierda usando el CF. RCR dest,{1|CL} Realiza una rotación hacia la derecha usando el CF. En las siete instrucciones anteriores la cantidad de veces que se rota o desplaza puede ser un bit o la cantidad de bits indicado en CL. INSTRUCCIONES DE MANIPULACION DE CADENAS: MOVSB Copiar un byte de la cadena fuente al destino. Operación: 1. ES:[DI] <- DS:[SI] (un byte) 2. DI <- DI±1 3. SI <- SI±1 MOVSW Copiar dos bytes de la cadena fuente al destino. Operación: 36 Instrucciones y directivas de los microprocesadores 8086 y 8088
- 38. 1. ES:[DI] <- DS:[SI] (dos bytes) 2. DI <- DI±2 3. SI <- SI±2 LODSB Poner en el acumulador un byte de la cadena fuente. Operación: 1. AL <- DS:[SI] (un byte) 2. SI <- SI±1 LODSW Poner en el acumulador dos bytes de la cadena fuente. Operación: 1. AX <- DS:[SI] (dos bytes) 2. SI <- SI±2 STOSB Almacenar en la cadena destino un byte del acumulador. Operación: 1. ES:[DI] <- AL (un byte) 2. DI <- DI±1 STOSW Almacenar en la cadena destino dos bytes del acumulador. Operación: 1. ES:[DI] <- AX (dos bytes) 2. DI <- DI±2 CMPSB Comparar un byte de la cadena fuente con el destino. Operación: 1. DS:[SI] - ES:[DI] (Un byte, afecta sólo los flags) 2. DI <- DI±1 3. SI <- SI±1 CMPSW Comparar dos bytes de la cadena fuente con el destino. Operación: 1. DS:[SI] - ES:[DI] (Dos bytes, afecta sólo los flags) 2. DI <- DI±2 3. SI <- SI±2 SCASB Comparar un byte del acumulador con la cadena destino. Operación: 1. AL - ES:[DI] (Un byte, afecta sólo los flags) 2. DI <- DI±1 SCASW Comparar dos bytes del acumulador con la cadena destino. 37 Instrucciones y directivas de los microprocesadores 8086 y 8088
- 39. Operación: 1. AX - ES:[DI] (Dos byte, afecta sólo los flags) 2. DI <- DI±2 En todos los casos el signo + se toma si el indicador DF vale cero. Si vale 1 hay que tomar el signo -. Prefijo para las instrucciones MOVSB, MOVSW, LODSB, LODSW, STOSB y STOSW: REP: Repetir la instrucción CX veces. Prefijos para las instrucciones CMPSB, CMPSW, SCASB, SCASW: REPZ/REPE: Repetir mientras que sean iguales hasta un máximo de CX veces. REPNZ/REPNE: Repetir mientras que sean diferentes hasta un máximo de CX veces. INSTRUCCIONES DE TRANSFERENCIA DE CONTROL (No afectan los flags): JMP label Saltar hacia la dirección label. CALL label Ir al procedimiento cuyo inicio es label. Para llamadas dentro del mismo segmento equivale a PUSH IP: JMP label, mientras que para llamadas entre segmentos equivale a PUSH CS: PUSH IP: JMP label. RET Retorno de procedimiento. RET inmed Retorno de procedimiento y SP <- SP + inmed. Variaciones de la instrucción de retorno: RETN [inmed] En el mismo segmento de código. Equivale a POP IP [:SP <- SP + inmed]. RETF [inmed] En otro segmento de código. Equivale a POP IP: POP CS [:SP <- SP + inmed] Saltos condicionales aritméticos (usar después de CMP): Aritmética signada (con números positivos, negativos y cero) JL etiqueta/JNGE etiqueta Saltar a etiqueta si es menor. JLE etiqueta/JNG etiqueta Saltar a etiqueta si es menor o igual. JE etiqueta Saltar a etiqueta si es igual. 38 Instrucciones y directivas de los microprocesadores 8086 y 8088
- 40. JNE etiqueta Saltar a etiqueta si es distinto. JGE etiqueta/JNL etiqueta Saltar a etiqueta si es mayor o igual. JG etiqueta/JNLE etiqueta Saltar a etiqueta si es mayor. Aritmética sin signo (con números positivos y cero) JB etiqueta/JNAE etiqueta Saltar a etiqueta si es menor. JBE etiqueta/JNA etiqueta Saltar a etiqueta si es menor o igual. JE etiqueta Saltar a etiqueta si es igual. JNE etiqueta Saltar a etiqueta si es distinto. JAE etiqueta/JNB etiqueta Saltar a etiqueta si es mayor o igual. JA etiqueta/JNBE etiqueta Saltar a etiqueta si es mayor. Saltos condicionales según el valor de los indicadores: JC label Saltar si hubo arrastre/préstamo (CF = 1). JNC label Saltar si no hubo arrastre/préstamo (CF = 0). JZ label Saltar si el resultado es cero (ZF = 1). JNZ label Saltar si el resultado no es cero (ZF = 0). JS label Saltar si el signo es negativo (SF = 1). JNS label Saltar si el signo es positivo (SF = 0). 39 Instrucciones y directivas de los microprocesadores 8086 y 8088
- 41. JP/JPE label Saltar si la paridad es par (PF = 1). JNP/JPO label Saltar si la paridad es impar (PF = 0). Saltos condicionales que usan el registro CX como contador: LOOP label Operación: CX <- CX-1. Saltar a label si CX<>0. LOOPZ/LOOPE label Operación: CX <- CX-1. Saltar a label si CX <> 0 y ZF = 1. LOOPNZ/LOOPNE label Operación: CX <- CX-1. Saltar a label si CX <> 0 y ZF = 0. JCXZ label Operación: Salta a label si CX = 0. Interrupciones: INT número Salva los flags en la pila, hace TF=IF=0 y ejecuta la interrupción con el número indicado. INTO Interrupción condicional. Si OF = 1, hace INT 4. IRET Retorno de interrupción. Restaura los indicadores del stack. INSTRUCCIONES DE CONTROL DEL PROCESADOR CLC CF <- 0. STC CF <- 1. CMC CF <- 1 - CF. NOP No hace nada. CLD DF <- 0 (Dirección ascendente). STD DF <- 1 (Dirección descendente). CLI IF <- 0 (Deshabilita interrupciones enmascarables). STI 40 Instrucciones y directivas de los microprocesadores 8086 y 8088
- 42. IF <- 1 (Habilita interrupciones enmascarables). HLT Detiene la ejecución del procesador hasta que llegue una interrupción externa. WAIT Detiene la ejecución del procesador hasta que se active el pin TEST del mismo. LOCK Prefijo de instrucción que activa el pin LOCK del procesador. OPERADORES Operadores aritméticos +, -, *, /, MOD (resto de la división). Operadores lógicos AND, OR, XOR, NOT, SHR, SHL. Para los dos últimos operadores, el operando derecho indica la cantidad de bits a desplazar hacia la derecha (para SHR) o izquierda (para SHL) el operando izquierdo. Operadores relacionales Valen cero si son falsos y 65535 si son verdaderos. EQ: Igual a. NE: Distinto de. LT: Menor que. GT: Mayor que. LE: Menor o igual a. GE: Mayor o igual a. Operadores analíticos Descomponen operandos que representan direcciones de memoria en sus componentes. SEG memory-operand: Retorna el valor del segmento. OFFSET memory-operand: Retorna el valor del offset. TYPE memory-operand: Retorna un valor que representa el tipo de operando: BYTE = 1, WORD = 2, DWORD = 4 (para direcciones de datos) y NEAR = -1 y FAR = -2 (para direcciones de instrucciones). LENGHT memory-operand: Se aplica solamente a direcciones de datos. Retorna un valor numérico para el número de unidades (bytes, words o dwords) asociados con el operando. Si el operando es una cadena retorna el valor 1. Ejemplo: Dada la directiva PALABRAS DW 50 DUP (0), el valor de LENGHT PALABRAS es 50, mientras que dada la directiva CADENA DB "cadena" el valor de LENGHT CADENA es 1. SIZE memory-operand: LENGHT memory-operand * TYPE memory-operand. 41 Instrucciones y directivas de los microprocesadores 8086 y 8088
- 43. Operadores sintéticos Componen operandos de direcciones de memoria a partir de sus componentes. type PTR memory-operand: Compone un operando de memoria que tiene el mismo segmento y offset que el especificado en el operando derecho pero con el tipo (BYTE, WORD, DWORD, NEAR o FAR) especificado en el operando izquierdo. THIS type: Compone un operando de memoria con el tipo especificado que tiene el segmento y offset que la próxima ubicación a ensamblar. Operadores de macros Son operadores que se utilizan en las definiciones de macros. Hay cinco: &, <>, !, % y ;;. &parámetro: reemplaza el parámetro con el valor actual del argumento. <texto>: trata una serie de caracteres como una sola cadena. Se utiliza cuando el texto incluye comas, espacios u otros símbolos especiales. !carácter: trata el carácter que sigue al operador ! como un carácter en vez de un símbolo o separador. %texto: trata el texto que sigue a continuación del operador % como una expresión. El ensamblador calcula el valor de la expresión y reemplaza el texto por dicho valor. sentencia ;;comentario: Permite definir comentarios que aparecerán en la definición de la macro pero no cada vez que éste se invoque en el listado fuente que genera el ensamblador. DIRECTIVAS (Instrucciones para el ensamblador) Definición de símbolos EQU: Define nombres simbólicos que representan valores u otros valores simbólicos. Las dos formas son: nombre EQU expresión nuevo_nombre EQU viejo_nombre Una vez definido un nombre mediante EQU, no se puede volver a definir. =: Es similar a EQU pero permite que el símbolo se pueda redefinir. Sólo admite la forma: nombre = expresión. Definición de datos Ubica memoria para un ítem de datos y opcionalmente asocia un nombre simbólico con esa dirección de memoria y/o genera el valor inicial para ese ítem. [nombre] DB valor_inicial [, valor_inicial...] donde valor_inicial puede ser una cadena o una expresión numérica cuyo resultado esté entre -255 y 255. 42 Instrucciones y directivas de los microprocesadores 8086 y 8088
- 44. [nombre] DW valor_inicial [, valor_inicial...] donde valor_inicial puede ser una expresión numérica cuyo resultado esté entre -65535 y 65535 o un operando de memoria en cuyo caso se almacenará el offset del mismo. [nombre] DD valor_inicial [, valor_inicial...] donde valor_inicial puede ser una constante cuyo valor esté entre -4294967295 y 4294967295, una expresión numérica cuyo valor absoluto no supere 65535, o bien un operando de memoria en cuyo caso se almacenarán el offset y el segmento del mismo (en ese orden). Si se desea que no haya valor inicial, deberá utilizarse el símbolo ?. Otra forma de expresar el valor inicial es: cuenta DUP (valor_inicial [, valor_inicial...]) donde cuenta es la cantidad de veces que debe repetirse lo que está entre paréntesis. Definición de segmentos Organizan el programa para utilizar los segmentos de memoria del microprocesador 8088. Estos son SEGMENT, ENDS, DOSSEG, ASSUME, GROUP. nombre_segm SEGMENT [alineación][combinación]['clase'] sentencias nombre_segm ENDS Alineación: define el rango de direcciones de memoria para el cual puede elegirse el inicio del segmento. Hay cinco posibles: 1. BYTE: El segmento comienza en el siguiente byte. 2. WORD: El segmento comienza en la siguiente dirección par. 3. DWORD: Comienza en la siguiente dirección múltiplo de 4. 4. PARA: Comienza en la siguiente dirección múltiplo de 16. 5. PAGE: Comienza en la siguiente dirección múltiplo de 256. Si no se indica la alineación ésta seráPARA. Combinación: define cómo combinar segmentos que tengan el mismo nombre. Hay cinco posibles: 1. PUBLIC: Concatena todos los segmentos que tienen el mismo nombre para formar un sólo segmento. Todas las direcciones de datos e instrucciones se representan la distancia entre el inicio del segmento y la dirección correspondiente. La longitud del segmento formado será la suma de las longitudes de los segmentos con el mismo nombre. 2. STACK: Es similar a PUBLIC. La diferencia consiste que, al comenzar la ejecución del programa, el registro SS apuntará a este segmento y SP se inicializará con la longitud en bytes de este segmento. 3. COMMON: Pone el inicio de todos los segmentos teniendo el mismo nombre en la misma dirección de memoria. La longitud del segmento será la del segmento más largo. 4. MEMORY: Es igual a PUBLIC. 43 Instrucciones y directivas de los microprocesadores 8086 y 8088
- 45. 5. AT dirección_de_segmento: Hace que todas las etiquetas y direcciones de variables tengan el segmento especificado por la expresión contenida en dirección_de_segmento. Este segmento no puede contener código o datos con valores iniciales. Todos los símbolos que forman la expresión dirección_de_segmento deben conocerse en el primer paso de ensamblado. Si no se indica combinación, el segmento no se combinará con otros del mismo nombre (combinación "privada"). Clase: Es una forma de asociar segmentos con diferentes nombres, pero con propósitos similares. Sirve también para identificar el segmento de código. Debe estar encerrado entre comillas simples. El linker pone los segmentos que tengan la misma clase uno a continuación de otro, si bien siguen siendo segmentos diferentes. Además supone que los segmentos de código tiene clase CODE o un nombre con el sufijo CODE. DOSSEG: Esta directiva especifica que los segmentos deben ordenarse según la convención de DOS. Esta es la convención usada por los compiladores de lenguajes de alto nivel. GROUP: Sirve para definir grupos de segmentos. Un grupo es una colección de segmentos asociados con la misma dirección inicial. De esta manera, aunque los datos estén en diferentes segmentos, todos pueden accederse mediante el mismo registro de segmento. Los segmentos de un grupo no necesitan ser contiguos. Sintaxis: nombre_grupo GROUP segmento [, segmento...] ASSUME: Sirve para indicar al ensamblador qué registro de segmento corresponde con un segmento determinado. Cuando el ensamblador necesita referenciar una dirección debe saber en qué registro de segmento lo apunta. Sintaxis: ASSUME reg_segm:nombre [, reg_segm:nombre...] donde el nombre puede ser de segmento o de grupo, una expresión utilizando el operador SEG o la palabra NOTHING, que cancela la selección de registro de segmento hecha con un ASSUME anterior. Control del ensamblador ORG expresión: El offset del código o datos a continuación será la indicada por la expresión. Todos los símbolos que forman la expresión deben conocerse en el primer paso de ensamblado. EVEN: Hace que la próxima instrucción o dato se ensamble en la siguiente posición par. END [etiqueta]: Debe ser la última sentencia del código fuente. La etiqueta indica dónde debe comenzar la ejecución del programa. Si el programa se compone de varios módulos, sólo el módulo que contiene la dirección de arranque del programa debe contener la directiva END etiqueta. Los demás módulos deberán terminar con la directiva END (sin etiqueta). Definición de procedimientos Los procedimientos son secciones de código que se pueden llamar para su ejecución desde distintas partes del programa. 44 Instrucciones y directivas de los microprocesadores 8086 y 8088
- 46. etiqueta PROC {NEAR|FAR} sentencias etiqueta ENDP Ensamblado condicional Verifican una condición determinada y si se cumple, ensambla una porción de código. Opcionalmente puede ensamblarse otra porción de código si la condición no se cumple. Son los siguientes: IF, IF1, IF2, IFB, IFDEF, IFDIF, IFE, IFIDN, IFNB, IFNDEF, ENDIF, ELSE. {IF|IFE} condición sentencias ;Se ejecutan si es cierta (IF) o falsa (IFE). [ELSE sentencias] ;Se ejecutan si es falsa (IF) o cierta (IFE). ENDIF La directiva ELSE y sus sentencias son opcionales. ENDIF termina el bloque y es obligatorio. Se pueden anidar directivas condicionales. IF1 permite el ensamblado de las sentencias sólo en el primer paso, mientras que IF2 lo permite en el segundo paso. IFDEF nombre permite el ensamblado de las sentencias si el nombre está definido, mientras que IFNDEF nombre lo permite si no está definido. IFB <argumento> permite el ensamblado si el argumento en una macro es blanco (no se pasó el argumento). IFNB <argumento> permite el ensamblado si el argumento en una macro no es blanco (se pasó el argumento). IFIDN <argumento1>, <argumento2> permite el ensamblado si los dos parámetros pasados a la macro son idénticos. IFDIF <argumento1>,<argumento2> permite el ensamblado si los dos parámetros pasados a la macro son diferentes. Macros: Las macros asignan un nombre simbólico a un bloque de sentencias fuente. Luego se puede usar dicho nombre para representar esas sentencias. Opcionalmente se pueden definir parámetros para representar argumentos para la macro. Definición de macros 45 Instrucciones y directivas de los microprocesadores 8086 y 8088
- 47. nombre_macro MACRO [parámetro [,parámetro...]] [LOCAL nombre_local[,nombre_local...] sentencias ENDM Los parámetros son opcionales. Si existen, entonces también aparecerán en algunas de las sentencias en la definición de la macro. Al invocar la macro mediante: nombre_macro [argumento [,argumento..]] se ensamblarán las sentencias indicadas en la macro teniendo en cuenta que cada lugar donde aparezca un parámetro se reemplazará por el argumento correspondiente. El nombre_local de la directiva LOCAL es un nombre simbólico temporario que será reemplazado por un único nombre simbólico (de la forma ??número) cuando la macro se invoque. Todas las etiquetas dentro de la macro deberán estar indicadas en la directiva LOCAL para que el ensamblador no genere un error indicando que un símbolo está definido varias veces. La directiva EXITM (usada dentro de la definición de la macro) sirve para que no se ensamblen más sentencias de la macro (se usa dentro de bloques condicionales). PURGE nombre_macro [,nombre_macro...]: Borra las macros indicadas de la memoria para poder utilizar este espacio para otros símbolos. Definición de bloques de repetición Son tres: REPT, IRP e IRPC. Como en el caso de la directiva MACRO, se puede incluir la sentencias LOCAL y EXITM y deben terminarse con la directiva ENDM. REPT expresión sentencias ENDM La expresión debe poder ser evaluada en el primer paso del ensamblado y el resultado deberá estar entre 0 y 65535. Esta expresión indica la cantidad de veces que debe repetirse el bloque. IRP parámetro, <argumento [,argumento...]> sentencias ENDM El parámetro se reemplaza por el primer argumento y se ensamblan las sentencias dentro del bloque. Luego el parámetro se reemplaza por el segundo argumento y se ensamblan las sentencias y así sucesivamente hasta agotar los argumentos. IRPC parámetro, cadena 46 Instrucciones y directivas de los microprocesadores 8086 y 8088
- 48. sentencias ENDM Es similar a IRP con la diferencia que el parámetro se reemplaza por cada carácter de la cadena. Si ésta contiene comas, espacios u otros caracteres especiales deberá encerrarse con paréntesis angulares (<>). Procesador: Indican el tipo de procesador y coprocesador en el que se va a ejecutar el programa. Los de procesador son: .8086, .186, .286, .386, .486 y .586 para instrucciones en modo real, .286P, .386P, .486P y .586P para instrucciones privilegiadas, .8087, .287 y .387 para coprocesadores. Deben ubicarse al principio del código fuente. Habilitan las instrucciones correspondientes al procesador y coprocesador indicado. Sin estas directivas, sólo se pueden ensamblar instrucciones del 8086 y 8087. Referencias externas al módulo Sirve para poder particionar un programa en varios archivos fuentes o módulos. Son imprescindibles si se hace un programa en alto nivel con procedimientos en assembler. Hay tres: PUBLIC, EXTRN e INCLUDE. PUBLIC nombre[, nombre...]: Estos nombres simbólicos se escriben en el archivo objeto. Durante una sesión con el linker, los símbolos en diferentes módulos pero con los mismos nombres tendrán la misma dirección. EXTRN nombre:tipo [,nombre:tipo...]: Define una variable externa con el nombre y tipo (NEAR, FAR, BYTE, WORD, DWORD o ABS (número constante especificado con la directiva EQU o =)) especificado. El tipo debe ser el mismo que el del ítem indicado con la directiva PUBLIC en otro módulo. INCLUDE nombre_de_archivo: Ensambla las sentencias indicadas en dicho archivo. Segmentos simplificados Permite definir los segmentos sin necesidad de utilizar las directivas de segmentos que aparecen más arriba. .MODEL modelo: Debe estar ubicada antes de otra directiva de segmento. El modelo puede ser uno de los siguientes: 1. TINY: Los datos y el código juntos ocupan menos de 64 KB por lo que entran en el mismo segmento. Se utiliza para programas .COM. Algunos ensambladores no soportan este modelo. 2. SMALL: Los datos caben en un segmento de 64 KB y el código cabe en otro segmento de 64 KB. Por lo tanto todo el código y los datos se pueden acceder como NEAR. 3. MEDIUM: Los datos entran en un sólo segmento de 64 KB, pero el código puede ser mayor de 64 KB. Por lo tanto, código es FAR, mientras que los datos se acceden como NEAR. 4. COMPACT: Todo el código entra en un segmento de 64 KB, pero los datos no (pero no pueden haber matrices de más de 64 KB). Por lo tanto, código es NEAR, mientras que los datos se acceden como FAR. 5. LARGE: Tanto el código como los datos pueden ocupar más de 64 KB (pero no pueden haber matrices de más de 64 KB), por lo que ambos se acceden como FAR. 6. HUGE: Tanto el código como los datos pueden ocupar más de 64 KB (y las matrices también), por lo que ambos se acceden como FAR y los punteros a los elementos de las matrices también son 47 Instrucciones y directivas de los microprocesadores 8086 y 8088
- 49. FAR. .STACK [size]: Define el segmento de pila de la longitud especificada. .CODE [name]: Define el segmento de código. .DATA: Define un segmento de datos NEAR con valores iniciales. .DATA?: Define un segmento de datos NEAR sin valores iniciales. .FARDATA [name]: Define un segmento de datos FAR con valores iniciales. .FARDATA? [name]: Define un segmento de datos FAR sin valores iniciales. .CONST: Sefine un segmento de datos constantes. Los siguientes símbolos están definidos cuando se usan las directivas anteriores: @curseg: Tiene el nombre del segmento que se está ensamblando. @filename: Representa el nombre del archivo fuente (sin la extensión) @codesize: Vale 0 para los modelos SMALL y COMPACT (código NEAR), y vale 1 para los modelos MEDIUM, LARGE y HUGE (código FAR). @datasize: Vale 0 para los modelos SMALL y MEDIUM (datos NEAR), vale 1 para los modelos COMPACT y LARGE (datos FAR) y vale 2 para el modelo HUGE (punteros a matrices FAR). @code: Nombre del segmento definido con la directiva .CODE. @data: Nombre del segmento definido con la directivas .DATA, .DATA?, .CONST y .STACK (los cuatro están en el mismo segmento). @fardata: Nombre del segmento definido con la directiva .FARDATA. @fardata?: Nombre del segmento definido con la directiva .FARDATA?. 48 Instrucciones y directivas de los microprocesadores 8086 y 8088
- 50. El coprocesador matemático 8087 Introducción El procesador de datos numérico (NDP) 8087 aumenta el juego de instrucciones del 8086/8088 mejorando su capacidad de tratamiento de números. Se utiliza como procesador paralelo junto al 8086/8088 añadiendo 8 registros de coma flotante de 80 bits así como instrucciones adicionales. Utiliza su propia cola de instrucciones para controlar el flujo de instrucciones del 8086/8088, ejecutando sólo aquellas instrucciones que le corresponden, e ignorando las destinadas a la CPU 8086/8088. El 8086/8088 deberá funcionar en modo máximo para poder acomodar el 8087. Las instrucciones del NDP 8087 incluyen un juego completo de funciones aritméticas así como un potente núcleo de funciones exponenciales, logarítmicas y trigonométricas. Utiliza un formato interno de números en coma flotante de 80 bits con el cual gestiona siete formatos exteriores. Como detalle constructivo, cabe mencionar que el 8087 posee 45.000 transistores y consume 3 watt. Los números y su tratamiento Hay dos tipos de números que aparecen normalmente durante el cálculo: los números enteros y los números reales. Aunque los enteros no dejan de ser un subconjunto de los reales, la computadora trabaja de formas distintas con ambos. Los enteros son fáciles de tratar para la computadora. Los chips microprocesadores de propósito general trabajan con números enteros utilizando la representación binaria de números en complemento a dos. Pueden trabajar incluso con números que excedan el tamaño de la palabra a base de fragmentar los números en unidades más pequeñas. Es lo que se llama aritmética de precisión múltiple. Los números reales, sin embargo, son más difíciles. En primer lugar, la mayoría de ellos nunca pueden representarse exactamente. La representación en coma flotante permite una representación aproximada muy buena en la práctica de los números reales. La representación en coma flotante es en el fondo una variación de la notación científica que puede verse en el visualizador de cualquier calculadora. Con este sistema, la representación de un número consta de tres partes: el signo, el exponente y la mantisa. Antes de continuar, veremos por qué es necesaria esta representación. Para los principiantes en el tema, consideremos el siguiente ejemplo de notación científica: 4,1468E2. En este ejemplo el signo es positivo (porque no está se supone positivo), la mantisa es 4,1468 y el exponente 2. El valor representado por este número es: 4,1468 x 10 ^ 2 = 414,68. Precisión y rango En la representación de números reales aparecen dos problemas fundamentales: la precisión y el rango. Por precisión se entiende la exactitud de un número. En la representación de coma flotante, la mantisa es la encargada de la precisión. La mantisa contiene los dígitos significativos del número independientemente de dónde esté colocada la coma decimal. Si queremos aumentar la precisión de un esquema de representación de punto flotante, basta con añadir dígitos a la mantisa. La precisión no es problema en el caso de los enteros, puesto que todo entero viene representado exactamente por su representación en complemento a dos. La representación precisa de los números reales sí es un problema ya que la mayoría de ellos tiene infinitos dígitos, cosa imposible de representar exactamente en una máquina con un número finito de componentes. Puesto que las computadoras permiten almacenar un número finito de dígitos, la representación de los números reales debe realizarse necesariamente por medio de aproximaciones. 49 El coprocesador matematico 8087
- 51. El rango está relacionado con el tamaño de los números que se pueden representar. En los enteros, el rango depende del número de bits que se utilicen. Por ejemplo, con 16 bits pueden representarse números comprendidos entre -32768 y 32767. Para representar todos los enteros sería de nuevo necesario un número infinito de bits. Como puede verse, incluso los enteros tienen un rango restringido. En la notación de coma flotante, es el exponente el que fija el rango. Separando los problemas de precisión y de rango, la notación en coma flotante permite obtener rangos muy grandes con precisión razonable. El rango sigue siendo finito, porque sólo se puede representar un número finito de dígitos del exponente, pero tales dígitos permiten representar un número bastante grande de una forma compacta. Implementación de la representación en coma flotante Hay muchas formas de implementar la representación en coma flotante. Intel sigue el método propuesto por el instituto de normalización IEEE. Para ver cómo trabaja, volvamos de nuevo a la notación científica. Por ejemplo, en notación científica decimal el número 414,68 suele escribirse como 4,1468E2 y el número -0,00345 suele representarse como -3,45E-3. En cada caso el número consta de un signo (en el primer número no aparece por ser positivo), una mantisa y un exponente. La "E" indica sencillamente "exponente" y puede leerse como "diez a la". Normalmente, la coma decimal se coloca a la derecha del primer dígito significativo. Cuando esto ocurre, se dice que el número está normalizado. El número cero es un caso particular que no admite normalización. Puede representarse por una mantisa cero. El exponente en tal caso es arbitrario, aunque se siguen algunos convenios dependiendo de la implementación particular. En contraste con la notación científica usual que utiliza la base 10, las computadoras utilizan la base 2 a la vez como base de la expresión exponencial, y como base para representar la mantisa y el exponente. Así, por ejemplo, el número 5,325 sería 4 + 1 + 1/4 + 1/8 = 101,111 (base 2) y se escribe en notación científica "binaria" como +1,01011E2. En este caso "E" debe leerse como "2 a la", y el incrementar o decrementar el exponente significa desplazar convenientemente la coma binaria. Cuando se almacena un número binario en coma flotante en la máquina, se utiliza un bit para el signo, varios para la mantisa y varios para el exponente. Normalmente el bit de signo precede a los demás, después vienen los bits de exponente y finalmente los de la mantisa. La forma más común de guardar el exponente es adicionarle una constante, que recibe el nombre de "exceso". El número que se guarda recibe el nombre de "exponente en notación de exceso". A la inversa, dada la representación de un exponente, para recuperar su valor verdadero, basta con restarle el exceso. Como exceso se toma un número cuyo valor es aproximadamente igual a la mitad del rango de los posibles exponentes, para poder representar más o menos la misma cantidad de exponentes positivos que negativos. Como ejemplo práctico, veremos cómo se representan los números reales en los registros del NDP 8087. Este formato particular recibe el nombre de formato real temporal. Todos los datos en el interior del NDP se almacenan de esta manera. Descripción Signo Exponente Mantisa Bits 79 78 ... 64 63 ... 0 El formato real temporal requiere 80 bits: uno para el signo, 15 para el exponente y 64 para la mantisa. El exceso es 2 ^ 14 - 1 = 16383. El menor valor positivo que se puede representar es 2 ^ -16382 = 3,36 x 10 ^ -4932, mientras que el mayor valor positivo representable es igual a 2 ^ 16384 = 1,19 x 10 ^ 4932. 50 El coprocesador matematico 8087
- 52. El NDP 8087 como procesador paralelo El NDP 8087 actúa también como procesador paralelo. Esto es, comparte con la CPU el mismo bus, y el mismo flujo de instrucciones. Las instrucciones del NDP aparecen mezcladas con el flujo de instrucciones de la CPU. Sin embargo, cada cual selecciona y ejecuta sólo las que le corresponden. Todas las instrucciones correspondientes al NDP comienzan con una variante de la instrucción ESC del 8086/8088. Esta es una instrucción ficticia, con un operando ficticio que puede especificarse con cualquiera de los 24 modos de direccionamiento a memoria y otro operando ficticio que no es más que un registro. Cada instrucción que lee la CPU, también lo lee el NDP. Cuando la CPU lee una instrucción ESC, el NDP se da por enterado que pronto tendrá que ponerse a trabajar. El NDP lee el código de operación, mientras que la CPU calcula la dirección de memoria, la que pone en el bus de direcciones. La CPU finalmente pasa el control al NDP, que extrae los bytes de datos necesarios, hace los cálculos correspondientes, y coloca los resultados sobre el bus. El NDP como ampliación del 8086/8088 El NDP 8087 amplía el juego de instrucciones del 8086/8088, incluyendo operaciones en coma flotante. Estas nuevas instrucciones implementan por hardware el paquete Intel de tratamiento de números en punto flotante, proveyendo un método mucho mejor de ejecución de estos algoritmos. Dicho de otra manera, las rutinas de tratamiento de números en coma flotante pueden realizarse a velocidades muy altas. Intel estima que el NDP 8087 ejecuta las operaciones de coma flotante hasta 100 veces más rápidamente que una CPU 8086 que los realizase por software. A continuación puede verse una comparación entre la velocidad del 8087 y del paquete de software del 8086. En ambos casos, los procesadores funcionaban a 5 MHz. Los tiempos están dados en microsegundos. Operación en punto flotante 8087 8086 Suma en signo y magnitud 14 1600 Resta en signo y magnitud 18 1600 Multiplicación (precisión simple) 19 1600 Multiplicación (precisión doble) 27 2100 División 39 3200 Comparación 9 1300 Carga (doble precisión) 10 1700 Almacena (doble precisión) 21 1200 Raíz cuadrada 36 19600 Tangente 90 13000 Exponenciación 100 17100 El NDP amplía también el conjunto de registros de la CPU 8086/8088. Los registros de la CPU están en un chip (el 8086/8088, y hay ocho registros de coma flotante de 80 bits en el otro (el 8087). Dichos 51 El coprocesador matematico 8087
- 53. registros guardan números en el formato real temporal antes estudiado. El coprocesador matemático trabaja simultáneamente con el procesador principal. Sin embargo, como el primero no puede manejar entrada o salida a dispositivos, la mayoría de los datos los origina la CPU. La CPU y el NDP tienen sus propios registros, que son completamente separados e inaccesibles al otro chip. Los datos se intercambian a través de la memoria, ya que ambos chips pueden acceder la memoria. Los ocho registros se organizan como una pila. Una pila es tal vez la mejor manera de organizar los datos para evaluar expresiones algebraicas complejas. Los nombres de estos registros son ST(0), ST(1), ST(2), ..., ST(7). El nombre simbólico ST (Stack Top) es equivalente a ST(0). Al poner (push) un número en la pila, ST(0) contendrá el número recién ingresado, ST(1) será el valor anterior de ST(0), ST(2) será el valor anterior de ST(1), y así sucesivamente, con lo que se perderá el valor anterior de ST(7). El NDP 8087 tiene algunos registros más: un registro de estado de 16 bits, un registro de modo de 16 bits, un registro indicador de 8 bits y cuatro registros de 16 bits de salvaguarda de instrucciones y punteros a datos para la gestión de condiciones excepcionales. El NDP es también una ampliación hardware desde el momento que no es autosuficiente. El 8087 necesita tener al lado un 8086 o un 8088 que le proporcione datos y direcciones, y controle el bus que a su vez suministrará instrucciones y operandos. Hay varias líneas de control que interconectan el NDP y la CPU: la señal de TEST del CPU que se conecta a BUSY (ocupado) del NDP, la línea RQ0/GT0 (petición/concesión del manejo del bus), y las señales de estado de la cola (QS1, QS0). El terminal de TEST del 8086/8088 se conecta al de BUSY del 8087. Esto permite que el 8086/8088 pueda utilizar la instrucción WAIT para sincronizar su actividad con el NDP. La forma correcta de hacerlo es conseguir que el ensamblador genere automáticamente una instrucción WAIT antes de cada instrucción del NDP, y que el programador ponga en el programa una instrucción FWAIT (sinónimo de WAIT) después de cada instrucción del NDP que cargue los datos en memoria para que puedan ser inmediatamente utilizadas por la CPU. Mientras el NDP 8087 está realizando una operación numérica, pone a 1 el terminal BUSY (y por lo tanto el terminal WAIT del CPU). Mientras la CPU ejecuta la instrucción WAIT, suspende toda actividad hasta que el terminal TEST vuelve a su estado normal (cero). Así, la secuencia de una instrucción numérica del NDP seguida de un WAIT de la CPU hace que la CPU llame al NDP y espere hasta que el último acabe. La línea RQ/GT0 (petición/concesión del manejo del bus) la utiliza el NDP para conseguir el control del bus compartido por el NDP y la CPU. La línea de interconexión es bidireccional. Una señal (petición) del NDP a la CPU indica que el NDP quiere utilizar el bus. Para que el NDP tome control del bus, debe esperar a que la CPU le conteste (con una concesión). Cuando el NDP acaba de usar el bus, envía una señal por el mismo pin indicando que ha terminado. En este protocolo, la CPU juega el papel de amo y el NDP de esclavo. El esclavo es el que pide el bus y el amo es el que lo concede tan pronto como puede. Hay dos terminales de estado de la cola, QS1 y QS0. Ambas líneas permiten al NDP sincronizar su cola de instrucciones con la de la CPU. Tipos de datos del NDP 8087 El NDP puede trabajar con siete tipos de datos distintos: enteros de tres longitudes distintas, un tipo de BCD empaquetado, y tres tipos de representación en coma flotante. Los siete tipos de datos se almacenan 52 El coprocesador matematico 8087
- 54. internamente en el formato real temporal de 80 bits ya discutido. Todos los tipos de datos pueden guardarse con la suficiente precisión en este formato. Los tipos de datos son los siguientes: palabra entera de 16 bits, entero corto de 32 bits, entero largo de 64 bits (en todos los casos en representación de complemento a dos), BCD empaquetado con 18 dígitos decimales (como son dos dígitos por byte, se requieren diez bytes, estando uno de ellos reservado para el signo), real corto de 32 bits (1 bit de signo, 8 de exponente y 23 de mantisa), real largo de 64 bits (1 de signo, 11 de exponente y 52 de mantisa) y real temporal (1 de signo, 15 de exponente y 64 de mantisa). Como se vio anteriormente, el primer bit de la mantisa siempre es uno (en caso contrario el número no estaría normalizado). Este uno no aparece en los formatos real corto y real largo, por lo que la precisión de la mantisa es de 24 y 53 bits, respectivamente. Notación polaca inversa y uso de la pila del 8087 Para entender la notación polaca inversa (el inventor de esta notación fue el científico polaco Lukasiewicz) de operaciones algebraicas veremos un ejemplo: sea hallar el valor de la raíz cuadrada de 32 + 42) paso a paso. Lo primero que se hace es hallar 3 al cuadrado, luego 4 al cuadrado, luego se suman ambos resultados y finalmente se halla la raíz cuadrada. En calculadoras que utilizan la notación polaca inversa (como las Hewlett-Packard) se apretarían las siguientes teclas: 3, x2, ENTER, 4, x2, +, raíz cuadrada. La tecla ENTER en estas calculadoras guardan un resultado intermedio en una pila para poder utilizarlo más adelante (en este caso, en la suma). La tecla + utiliza el número que está en la pantalla y el que se guardó en la pila anteriormente para realizar la suma. Otro ejemplo más complicado: (2 + 8) / (25 - 53) sería: 2, ENTER, 8, +, ENTER, 25, ENTER, 5, ENTER, 3, x3, -, /. Veremos la ejecución paso a paso de la secuencia recién mostrada (aquí ST(0) representa la pantalla, ST(1) lo que se puso en la pila mediante ENTER y así sucesivamente): 53 El coprocesador matematico 8087
- 55. ST(0) ST(1) ST(2) ST3 2 2 ENTER 2 2 8 8 2 + 10 ENTER 10 10 25 25 10 ENTER 25 25 10 5 5 25 10 ENTER 5 5 25 10 3 3 5 25 10 x3 125 25 10 - -100 10 / -0,1 Es fundamental haber entendido ambos ejemplos, ya que el coprocesador trabaja de esta manera (primero se ponen los operandos en la pila y después se realizan las operaciones). Hay dos operaciones básicas de acceso de datos en la pila del 8087 que son las de extraer (pop) e introducir (push). La introducción funciona de la siguiente manera: tiene un operando que es la fuente. El puntero de la pila se decrementa en uno de manera que apunte a la posición inmediata superior y, a continuación, se el dato se transfiere a este nuevo elemento superior. El extraer funciona de la siguiente manera: en primer lugar se transfiere el dato correspondiente al elemento superior de la pila a su destino, y seguidamente el puntero de pila se incrementa en uno, de manera que apunta ahora al nuevo elemento superior de la pila (que está en una posición por encima del anterior). En el NDP, la pila está numerada respecto a su elemento superior. Dicho elemento se denota por ST(0), o simplemente ST, y las posiciones inferiores se denotan respectivamente por ST(1), ST(2), ..., ST(7). Registro del 8087 Posición relativa con respecto al puntero de pila R0 ST(4) R1 ST(5) R2 ST(6) R3 ST(7) R4 ST Puntero de pila R5 ST(1) R6 ST(2) R7 ST(3) 54 El coprocesador matematico 8087
- 56. No es posible acceder a Rn por programa, sólo a ST(n). Juego de instrucciones del 8087 El NDP tiene una gran cantidad de instrucciones distintas, incluyendo transferencia y conversión de datos, comparaciones, las cuatro operaciones básicas, trigonométricas, exponenciales y logaritmos, carga de constantes especiales y de control. Instrucciones de transferencia de números FLD mem: Introduce una copia de mem en ST. La fuente debe ser un número real en punto flotante de 4, 8 ó 10 bytes. Este operando se transforma automáticamente al formato real temporal. FLD ST(num): Introduce una copia de ST(num) en ST. FILD mem: Introduce una copia de mem en ST. La fuente debe ser un operando de memoria de 2, 4 u 8 bytes, que se interpreta como un número entero y se convierte al formato real temporal. FBLD mem: Introduce una copia de mem en ST. La fuente debe ser un operando de 10 bytes, que se interpreta como un valor BCD empaquetado y se convierte al formato real temporal. FST mem: Copia ST a mem sin afectar el puntero de pila. El destino puede ser un operando real de 4 u 8 bytes (no el de 10 bytes). FST ST(num): Copia ST al registro especificado. FIST mem: Copia ST a mem. El destino debe ser un operando de 2 ó 4 bytes (no de 8 bytes) y se convierte automáticamente el número en formato temporal real a entero. FSTP mem: Extrae una copia de ST en mem. El destino puede ser un operando de memoria de 4, 8 ó 10 bytes, donde se carga el número en punto flotante. FSTP ST(num): Extrae ST hacia el registro especificado. FISTP mem: Extrae una copia de ST en mem. El destino debe ser un operando de memoria de 2, 4 u 8 bytes y se convierte automáticamente el número en formato temporal real a entero. FBSTP mem: Extrae una copia de ST en mem. El destino debe ser un operando de memoria de 10 bytes. El valor se redondea a un valor entero, si es necesario, y se convierte a BCD empaquetado. FXCH: Intercambia ST(1) y ST. FXCH ST(num): Intercambia ST(num) y ST. Instrucciones de carga de constantes Las constantes no se pueden dar como operandos y ser cargados directamente en los registros del coprocesador. Dicha constante debe estar ubicada en memoria con lo que luego se podrán usar las instrucciones arriba mencionadas. Sin embargo, hay algunas instrucciones para cargar ciertas constantes 55 El coprocesador matematico 8087
- 57. (0, 1, pi y algunas constantes logarítmicas). Esto es más rápido que cargar las constantes muy utilizadas desde la memoria. FLDZ: Introduce el número cero en ST. FLD1: Introduce el número uno en ST. FLDPI: Introduce el valor de pi en ST. FLDL2E: Introduce el valor de log(2) e en ST. FLDL2T: Introduce el valor de log(2) 10 en ST. FLDLG2: Introduce el valor de log(10) 2 en ST. FLDLN2: Introduce el valor de log(e) 2 en ST. Instrucciones de transferencia de datos de control El área de datos del coprocesador, o parte de él, puede ser guardado en memoria y luego se puede volver a cargar. Una razón para hace esto es guardar una imagen del estado del coprocesador antes de llamar un procedimiento (subrutina) y luego restaurarlo al terminar dicho procedimiento. Otra razón es querer modificar el comportamiento del NDP almacenando ciertos datos en memoria, operar con los mismos utilizando instrucciones del 8086 y finalmente cargarlo de nuevo en el coprocesador. Se puede transferir el área de datos del coprocesador, los registros de control, o simplemente la palabra de estado o de control. Cada instrucción de carga tiene dos formas: La forma con espera verifica excepciones de errores numéricos no enmascarados y espera a que sean atendidos. La forma sin espera (cuyo mnemotécnico comienza con "FN") ignora excepciones sin enmascarar. FLDCW mem2byte: Carga la palabra de control desde la memoria. F[N]STCW mem2byte: Almacena la palabra de control en la memoria. F[N]STSW mem2byte: Almacena la palabra de estado en la memoria. FLENV mem14byte: Carga el entorno desde la memoria. F[N]STENV mem14byte: Almacena el entorno en la memoria. FRSTOR mem94byte: Restaura el estado completo del 8087. F[N]SAVE mem94byte: Salva el estado completo del 8087. Instrucciones aritméticas Cuando se usan operandos de memoria con una instrucción aritmética, el mnemotécnico de la instrucción distingue entre número real y número entero. No se pueden realizar operaciones aritméticas con números BCD empaquetados en la memoria, por lo que deberá usarse FBLD para cargar dichos números desde la memoria. FADD: Hace ST(1) más ST, ajusta el puntero de pila y pone el resultado en ST, por lo que ambos operandos se destruyen. FADD mem: Hace ST <- ST + [mem]. En mem deberá haber un número real en punto flotante. FIADD mem: Hace ST <- ST + [mem]. En mem deberá haber un número entero en complemento a dos. FADD ST(num), ST: Realiza ST(num) <- ST(num) + ST. 56 El coprocesador matematico 8087
- 58. FADD ST, ST(num): Realiza ST <- ST + ST(num). FADDP ST(num), ST: Realiza ST(num) <- ST(num) + ST y retira el valor de ST de la pila, con lo que ambos operandos se destruyen. FSUB: Hace ST(1) menos ST, ajusta el puntero de pila y pone el resultado en ST, por lo que ambos operandos se destruyen. FSUB mem: Hace ST <- ST - [mem]. En mem deberá haber un número real en punto flotante. FISUB mem: Hace ST <- ST - [mem]. En mem deberá haber un número entero en complemento a dos. FSUB ST(num), ST: Realiza ST(num) <- ST(num) - ST. FSUB ST, ST(num): Realiza ST <- ST - ST(num). FSUBP ST(num), ST: Realiza ST(num) <- ST(num) - ST y retira el valor de ST de la pila, con lo que ambos operandos se destruyen. FSUBR: Hace ST menos ST(1), ajusta el puntero de pila y pone el resultado en ST, por lo que ambos operandos se destruyen. FSUBR mem: Hace ST <- [mem] - ST. En mem deberá haber un número real en punto flotante. FISUBR mem: Hace ST <- [mem] - ST. En mem deberá haber un número entero en complemento a dos. FSUBR ST(num), ST: Realiza ST(num) <- ST - ST(num). FSUBR ST, ST(num): Realiza ST <- ST(num) - ST. FSUBRP ST(num), ST: Realiza ST(num) <- ST - ST(num) y retira el valor de ST de la pila, con lo que ambos operandos se destruyen. FMUL: Multiplicar el valor de ST(1) por ST, ajusta el puntero de pila y pone el resultado en ST, por lo que ambos operandos se destruyen. FMUL mem: Hace ST <- ST * [mem]. En mem deberá haber un número real en punto flotante. FIMUL mem: Hace ST <- ST * [mem]. En mem deberá haber un número entero en complemento a dos. FMUL ST(num), ST: Realiza ST(num) <- ST(num) * ST. FMUL ST, ST(num): Realiza ST <- ST * ST(num). FMULP ST(num), ST: Realiza ST(num) <- ST(num) * ST y retira el valor de ST de la pila, con lo que ambos operandos se destruyen. FDIV: Dividir el valor de ST(1) por ST, ajusta el puntero de pila y pone el resultado en ST, por lo que 57 El coprocesador matematico 8087
- 59. ambos operandos se destruyen. FDIV mem: Hace ST <- ST / [mem]. En mem deberá haber un número real en punto flotante. FIDIV mem: Hace ST <- ST / [mem]. En mem deberá haber un número entero en complemento a dos. FDIV ST(num), ST: Realiza ST(num) <- ST(num) / ST. FDIV ST, ST(num): Realiza ST <- ST / ST(num). FDIVP ST(num), ST: Realiza ST(num) <- ST(num) / ST y retira el valor de ST de la pila, con lo que ambos operandos se destruyen. FDIVR: Hace ST dividido ST(1), ajusta el puntero de pila y pone el resultado en ST, por lo que ambos operandos se destruyen. FDIVR mem: Hace ST <- [mem] / ST. En mem deberá haber un número real en punto flotante. FIDIVR mem: Hace ST <- [mem] / ST. En mem deberá haber un número entero en complemento a dos. FDIVR ST(num), ST: Realiza ST(num) <- ST / ST(num). FDIVR ST, ST(num): Realiza ST <- ST(num) / ST. FDIVRP ST(num), ST: Realiza ST(num) <- ST / ST(num) y retira el valor de ST de la pila, con lo que ambos operandos se destruyen. FABS: Pone el signo de ST a positivo (valor absoluto). FCHS: Cambia el signo de ST. FRNDINT: Redondea ST a un entero. FSQRT: Reemplaza ST con su raíz cuadrada. FSCALE: Suma el valor de ST(1) al exponente del valor en ST. Esto efectivamente multiplica ST por dos a la potencia contenida en ST(1). ST(1) debe ser un número entero. FPREM: Calcula el resto parcial hallando el módulo de la división de los dos registros de la pila que están el tope. El valor de ST se divide por el de ST(1). El resto reemplaza el valor de ST. El valor de ST(1) no cambia. Como esta instrucción realiza sustracciones repetidas, puede tomar mucho tiempo si los operandos son muy diferentes en magnitud. Esta instrucción se utiliza a veces en funciones trigonométricas. FXTRACT: Luego de esta operación, ST contiene el valor de la mantisa original y ST(1) el del exponente. Control del flujo del programa: 58 El coprocesador matematico 8087
- 60. El coprocesador matemático tiene algunas instrucciones que pone algunos indicadores en la palabra de estado. Luego se pueden utilizar estos bits en saltos condicionales para dirigir el flujo del programa. Como el coprocesador no tiene instrucciones de salto, se deberá transferir la palabra de estado a la memoria para que los indicadores puedan ser utilizados con las instrucciones del 8086/8088. Una forma sencilla de usar la palabra de estado con saltos condicionales consiste en mover su byte más significativo en el menos significativo de los indicadores de la CPU. Por ejemplo, se pueden usar las siguientes instrucciones: fstsw mem16 ; Guardar palabra de estado en memoria. fwait ; Asegurarse que el coprocesador lo hizo. mov ax,mem16 ; Mover a AX. sahf ; Almacenar byte más significativo en flags. Palabra de estado C3 C2 C1 C0 (Bits 15-8) Indicadores 8088 SF ZF X AF X PF X CF (Bits 7-0) De esta manera, C3 se escribe sobre el indicador de cero, C2 sobre el de paridad, C0 sobre el de arrastre y C1 sobre un bit indefinido, por lo que no puede utilizarse directamente con saltos condicionales, aunque se puede utilizar la instrucción TEST para verificar el estado del bit C1 en la memoria o en un registro de la CPU. Las instrucciones de comparación afectan los indicadores C3, C2 y C0, como se puede ver a continuación. Después de FCOM Después de FTEST C3 C2 C0 Usar ST > fuente ST es positivo 0 0 0 JA ST < fuente ST es negativo 0 0 1 JB ST = fuente ST es cero 1 0 0 JE No comparables ST es NAN o infinito proyectivo 1 1 1 JP FCOM: Compara ST y ST(1). FCOM ST(num): Compara ST y ST(num). FCOM mem: Compara ST y mem. El operando de memoria deberá ser un número real de 4 u 8 bytes (no de 10). FICOM mem: Compara ST y mem. El operando deberá ser un número entero de 2 ó 4 bytes (no de 8). FTST: Compara ST y cero. FCOMP: Compara ST y ST(1) y extrae ST fuera de la pila. FCOMP ST(num): Compara ST y ST(num) y extrae ST fuera de la pila. 59 El coprocesador matematico 8087
- 61. FCOMP mem: Compara ST y mem y extrae ST fuera de la pila. El operando de memoria deberá ser un número real de 4 u 8 bytes (no de 10). FICOMP mem: Compara ST y mem y extrae ST fuera de la pila. El operando deberá ser un número entero de 2 ó 4 bytes (no de 8). FCOMPP: Compara ST y ST(1) y extrae dos elementos de la pila, perdiéndose ambos operandos. FXAM: Pone el valor de los indicadores según el tipo de número en ST. La instrucción se utiliza para identificar y manejar valores especiales como infinito, cero, números no normalizados, NAN (Not a Number), etc. Ciertas operaciones matemáticas son capaces de producir estos números especiales. Una descripción de ellos va más allá del alcance de este apunte. Instrucciones trascendentales F2XM1: Realiza ST <- 2 ^ ST - 1. El valor previo de ST debe estar entre 0 y 0,5. FYL2X: Calcula ST(1) * log(2) ST. El puntero de pila se actualiza y luego se deja el resultado en ST, por lo que ambos operandos se destruyen. FYL2XP1: Calcula ST(1) * log(2) (ST + 1). El puntero de pila se actualiza y luego se deja el resultado en ST, por lo que ambos operandos se destruyen. El valor absoluto del valor previo de ST debe estar entre 0 y la raíz cuadrada de 2 dividido 2. FPTAN: Calcula la tangente del valor en ST. El resultado es una razón Y/X, donde X reemplaza el valor anterior de ST y Y se introduce en la pila así que, después de la instrucción, ST contiene Y y ST(1) contiene X. El valor previo de ST debe ser un número positivo menor que pi/4. El resultado de esta instrucción se puede utilizar para calcular otras funciones trigonométricas, incluyendo seno y coseno. FPATAN: Calcula el arcotangente de la razón Y/X, donde X está en ST e Y está en ST(1). ST es extraído de la pila, dejando el resultado en ST, por lo que ambos operandos se destruyen. El valor de Y debe ser menor que el de X y ambos deben ser positivos. El resultado de esta instrucción se puede usar para calcular otras funciones trigonométricas inversas, incluyendo arcoseno y arcocoseno. Control del coprocesador F[N]INIT: Inicializa el coprocesador y restaura todas las condiciones iniciales en las palabras de control y de estado. Es una buena idea utilizar esta instrucción al principio y al final del programa. Poniéndolo al principio asegura que los valores en los registros puestos por programas que se ejecutaron antes no afecten al programa que se comienza a ejecutar. Poniéndolo al final hará que no se afecten los programas que corran después. F[N]CLEX: Pone a cero los indicadores de excepción y el indicador de ocupado de la palabra de estado. También limpia el indicador de pedido de interrupción del 8087. FINCSTP: Suma uno al puntero de pila en la palabra de estado. No se afecta ningún registro. FDECSTP: Resta uno al puntero de pila en la palabra de estado. No se afecta ningún registro. 60 El coprocesador matematico 8087
- 62. FREE ST(num): Marca el registro especificado como vacío. FNOP: Copia ST a sí mismo tomando tiempo de procesamiento sin tener ningún efecto en registros o memoria. 61 El coprocesador matematico 8087
- 63. Los microprocesadores 80186 y 80188 Estos microprocesadores altamente integrados aparecieron en 1982. Por "altamente integrados" se entiende que el chip contiene otros componentes aparte de los encontrados en microprocesadores comunes como el 8088 u 8086. Generalmente contienen, aparte de la unidad de ejecución, contadores o "timers", y a veces incluyen memoria RAM y/o ROM y otros dispositivos que varían según los modelos. Cuando contienen memoria ROM, a estos chips se los llama microcomputadoras en un sólo chip (no siendo éste el caso de los microprocesadores 80186/80188). Externamente se encapsulaban en el formato PGA (Pin Grid Array) de 68 pines. Los microprocesadores 80188/80186 contenían, en su primera versión, lo siguiente: Generador de reloj El 80186/80188 contiene un oscilador interno de reloj, que requiere un cristal externo o una fuente de frecuencia con niveles TTL. La salida de reloj del sistema tiene una frecuencia de 8 MHz con 50% de ciclo de trabajo (la mitad del tiempo en estado alto y la otra mitad en estado bajo) a la mitad de frecuencia de oscilación del cristal (que debe ser de 16 MHz). Esta salida puede utilizarse para atacar las entradas de reloj (clock) de otros componentes, haciendo innecesario tener un chip externo dedicado a la generación de reloj. Temporizadores En estos microprocesadores se incluyen dos temporizadores / contadores programables para contar o medir tiempos de eventos externos y para generar formas de onda no repetitivas. El tercero, que no está conectado al exterior, es útil para implementar demoras y como un prescaler (divisor) para los otros dos que están conectados exteriormente. Estos temporizadores son muy flexibles y pueden configurarse para contar y medir tiempos de una variedad de actividades de entrada/salida. Cada uno de los tres temporizadores está equipado con un registro contador de 16 bits que contiene el valor actual del contador/temporizador. Puede ser leído o escrito en cualquier momento (aunque el temporizador esté corriendo). Además cada temporizador posee otro registro de 16 bits que contiene el máximo valor que alcanzará la cuenta. Cada uno de los dos temporizadores conectados exteriormente posee otro registro de cuenta de 16 bits que permite alternar la cuenta entre dos valores máximos de cuenta (lo que sirve para generar señales con ciclo de trabajo diferente del 50%) programables por el usuario. Cuando se alcanza la cuenta máxima, se genera una interrupción y el registro que lleva la cuenta (el primero mencionado) se pone a cero. Los temporizadores tienen modos de operación bastante flexibles. Todos pueden programarse para parar o poner la cuenta a cero y seguir corriendo cuando llegan al valor máximo. Los dos temporizadores conectados externamente pueden seleccionar entre el reloj interno (basado en la señal generada por el generador de reloj, explicado en el apartado anterior) y externo, alternar entre dos cuentas máximas (primero se usa una y después la otra) o usar una cuenta máxima (siempre el mismo valor), y pueden programarse para volver a disparar cuando ocurre un evento externo. Canales de DMA La unidad controladora de DMA (Direct Memory Access, lo que indica que no se utiliza la CPU para 62 Los microprocesadores 80186 y 80188
- 64. realizar la transferencia) integrada en el 80186/80188 contiene dos canales independientes de DMA de alta velocidad. Las transferencias de DMA pueden ocurrir entre los espacios de memoria y la de entrada/salida (M - I/O) o entre el mismo espacio (M - M, I/O - I/O), lo que permite que los dispositivos de entrada/salida y los buffers de memoria puedan ubicarse en cualquiera de los espacios. Cada canal de DMA posee punteros fuente y destino de 20 bits que pueden ser incrementados, decrementados o sin cambiar después de cada transferencia (el último caso es útil para I/O). El usuario puede especificar diferentes modos de operación de DMA utilizando el registro de control de 16 bits. Controlador de interrupciones Este controlador resuelve las prioridades entre pedidos de interrupción que arriban simultáneamente. Puede aceptar interrupciones de hasta cinco fuentes externas (una no enmascarable (NMI) y cuatro enmascarables) y de fuentes internas (temporizadores y canales de DMA). Cada fuente de interrupción tiene un nivel de prioridad programable y un vector de interrupción predefinido. El hecho de que el tipo de vector (ver discusión sobre esto en el apartado "Estructura de interrupciones" del microprocesador 8086/8088) sea fijo incrementa la velocidad de respuesta a interrupciones en un 50%. Además tiene varios de los modos de operación del circuito integrado controlador de interrupciones 8259A. Generación de Chip Select y Ready El microprocesador 80186/80188 contiene una lógica de selección de chip programable para proveer señales de chip select para memorias y periféricos y también posee una lógica programable de generación de estados de espera (wait state) para componentes lentos. El resultado de esta lógica es una menor cantidad de circuitos integrados externos ya que se pueden ahorrar alrededor de diez chips TTL. Aparte del menor costo que esto significa, el rendimiento del sistema aumenta como resultado de la eliminación de demoras de propagación externas (las demoras de las señales en el interior de un chip son significativamente menores que las demoras en el exterior). Otra ventaja se refiere a la flexibilidad en la elección del tamaño y velocidad de acceso de las memorias. Pueden programarse tres rangos de memoria (menor, medio y mayor) con longitudes variables (1K, 2K, 4K, ..., 256K). Pueden programarse entre cero y tres estados de espera para poder utilizar memorias de alta velocidad o memorias de bajo costo (y más lentas). Con respecto a la selección de periféricos, pueden direccionarse hasta siete que pueden estar en la zona de memoria y/o de entrada/salida. También pueden programarse los estados de espera para los periféricos. Unidad Central de Proceso (CPU) del 80186/80188 La funcionalidad agregada del 80186/80188 (temporizadores, DMA, controlador de interrupciones y selección de chip) utiliza registros de control de 16 bits por cada dispositivo integrado. Estos están contenidos en un bloque de control de 256 bytes incluido en la arquitectura de registros del 80186/80188. Este bloque de control puede estar en la zona de memoria o en la de entrada/salida, basado en la inicialización de un registro especial de reubicación. Exceptuando estos agregados, el resto de los registros son los mismos que los del 8086/8088. Nuevas instrucciones del 80186/80188 El conjunto de instrucciones está ampliado con respecto al del 8086/8088. Las nuevas instrucciones son: PUSHA: Almacena los registros de uso general en la pila, en el siguiente orden: AX, CX, DX, BX, SP, BP, SI, DI. 63 Los microprocesadores 80186 y 80188
- 65. POPA: Extrae los registros de uso general de la pila, retirándolos en el sentido inverso a PUSHA (pero descarta la imagen de SP). PUSH inmed: Ingresa un valor inmediato a la pila. INSB: Operación: ES:[DI] <- Port DX (Un byte), DI<-DI+1 (si DF=0) o DI<-DI-1 (si DF=1). INSW: Operación: ES:[DI] <- Port DX (Dos bytes), DI<-DI+2 (si DF=0) o DI<-DI-2 (si DF=1). OUTSB: Operación: Port DX <- DS:[SI] (Un byte), SI<-SI+1 (si DF=0) o SI<-SI-1 (si DF=1). OUTSW: Operación: Port DX <- DS:[SI] (Dos bytes), SI<-SI+2 (si DF=0) o SI<:-SI-2 (si DF=1). Shift dest,inmed. Se puede especificar directamente (sin cargar primero el valor en el registro CL) la cantidad de bits del desplazamiento. Shift es una de las siguientes instrucciones: ROL, ROR, RCL, RCR, SHL, SAL, SHR, SAR. IMUL reg16,inmed realiza reg16 <- reg16 * inmed IMUL reg16,mem16,inmed reg16 <- mem16 * inmed En los dos últimos casos el resultado debe entrar en 16 bits. Si se desea el resultado de 32 bits, debe utilizarse la versión que aparece en el conjunto de instrucciones del 8086/8088. BOUND reg16,mem32. Verifica que el valor contenido en el registro se encuentre entre los dos valores indicados en la memoria (un valor está dado por los dos primeros bytes, y el otro por los dos últimos). Si está fuera de rango se ejecuta una interrupción interna de tipo 5. De esta manera se puede observar que BOUND es una instrucción de interrupción condicional, como INTO. ENTER local_variables_size, nesting_level y LEAVE son instrucciones que sirven para facilitar a los compiladores de alto nivel la codificación de subrutinas o procedimientos. Para ello utilizan la pila para almacenar los parámetros y las variables locales. Estos valores se acceden mediante direccionamiento indirecto usando el registro BP. Al principio de la subrutina se deberá indicar, mediante la instrucción ENTER, el tamaño total (en bytes) de las variables locales de la subrutina (local_variables_size) y cuántos punteros a variables locales (estos se accederán usando [BP-xxxx] donde xxxx es la posición relativa de la variable local) y parámetros (los valores que se almacenaban en el registro BP) de subrutinas de nivel superior se necesitan ver (nesting_level) (en general, este valor debe ser cero) (en [BP] está almacenado el puntero a las variables locales y parámetros de la subrutina que llamó a la actual, en [BP+2] se obtienen los de la subrutina que llamó a la anterior (esto sólo si nesting_level > 0), y así sucesivamente. Al final de la subrutina, antes de la instrucción RET deberá haber una instrucción LEAVE. Cuando se usan estas instrucciones, el programa no debe manejar el registro BP. Hay dos nuevas interrupciones internas en este microprocesador que se agregan a los del 8086/8088. - Tipo 5 (BOUND): Ocurre cuando en la instrucción BOUND el registro está fuera de rango. - Tipo 6 (Código de operación inválido): En procesadores anteriores, al ejecutar instrucciones no definidas en el manual del circuito integrado, el resultado es impredecible. En este microprocesador y los 64 Los microprocesadores 80186 y 80188
- 66. siguientes se ejecuta esta interrupción cuando el código de operación no corresponde a ninguna instrucción. El 80186 y 80188 tienen las mismas capacidades, excepto que el 80186 trabaja con un bus de datos externo de 16 bits, mientras que el 80188 opera con ocho. Ambos procesadores operan con un bus de datos interno de 16 bits y generan un bus de direcciones de 20 bits para poder acceder a 220 = 1.048.576 bytes (1 MB). Con lo que se pudo observar, es obvio que estos microprocesadores pueden reemplazar unos 30 circuitos integrados convencionales, con la consiguiente reducción de espacio físico, precio, y requerimientos de potencia, lo que permite utilizar fuentes de alimentación más sencillas, con el consiguiente beneficio económico. De esta manera, es posible encontrarlos en aplicaciones industriales y en algunas plaquetas que se conectan a las PC. Con el avance de la tecnología CMOS, era necesario un nuevo 80186. Por ello en 1987 apareció la segunda generación de la familia 80186/80188: los microprocesadores 80C186 y 80C188. El 80C186 es compatible pin a pin con el 80186, y agrega nuevas características: una unidad para preservar energía (disminuye el consumo del microprocesador cuando no se necesita utilizar todos los recursos que brinda), una unidad de control de refresco de memorias RAM dinámicas y una interfaz directa al coprocesador matemático 80C187 (esto último no existe en el 80C188). La tecnología CHMOS III utilizada (la misma que para el 80386) permite que el 80C186 corra al doble de velocidad que el 80186 (con el proceso de fabricación HMOS). En 1990 Intel puso en el mercado el 80C186Ex, con diseño de 1 micrón y velocidad de 25 MHz. Existen actualmente tres modelos: 80C186EA, 80C186EB y 80C186EC. El anterior 80C186 pasó a llamarse 80C186XL. El 80C186EA/80C188EA posee manejo de energía (Power Management) para reducir la cantidad de energía consumida por el chip cuando no se lo utiliza, operación a 3 volt, utilizando los chips 80L186EA/80L188EA y los mismos periféricos que el 80C186XL. Estos chips se encuentran en el formato de 68 pines PLCC (Plastic Leaded Chip Carrier) o bien en 80 pines QFP (Quad Flat Pack) o SQFP (Shrink Quad Flat Pack). El 80C186EB/80C188EB posee dos canales serie (que funcionan tanto para comunicaciones síncronas como asíncronas), dos puertos de entrada/salida multiplexados, la sección de chip select está mejorada, posee manejo de energía, operación a 3 volt o 3,3 volt usando el 80L186EB/80L188EB. Estos chips se encuentran en el formato de 84 patas PLCC y en 80 patas QFP o SQFP. El 80C186EC/80C188EC posee 4 canales de DMA y dos serie, temporizador watchdog (sirve para reinicializar el microprocesador cuando el programa se "cuelga"), 22 patas de entrada/salida, manejo de energía, operación a 3 volt o 3,3 volt usando el 80L186EC/80L188EC y el resto de los dispositivos del XL. Estos chips se encuentran en el formato de 100 patas, tanto PQFP (Plastic Quad Flat Pack), como QFP y SQFP. 65 Los microprocesadores 80186 y 80188
- 67. El coprocesador matemático 80C187 El 80C187 es un coprocesador relativamente nuevo diseñado para soportar el microprocesador 80C186 (el 80188 no soporta ninguna clase de coprocesadores). Se introdujo en 1989 e implementa el conjunto de instrucciones del 80387. Está disponible en el formato CERDIP (CERamic Dual Inline Package) de 40 pines y PLCC (Plastic Leaded Chip Carrier) de 44. La máxima frecuencia es 16 MHz. A dicha frecuencia el consumo máximo es de 780 mW. 66 El coprocesador matematico 80C187
- 68. El microprocesador 80286 Introducción Este microprocesador apareció en febrero de 1982. Los avances de integración que permitieron agregar una gran cantidad de componentes periféricos en el interior del 80186/80188, se utilizaron en el 80286 para hacer un microprocesador que soporte nuevas capacidades, como la multitarea (ejecución simultánea de varios programas), lo que requiere que los programas no "choquen" entre sí, alterando uno los datos o las instrucciones de otros programas. El 80286 tiene dos modos de operación: modo real y modo protegido. En el modo real, se comporta igual que un 8086, mientras que en modo protegido, las cosas cambian completamente, como se explica a partir del próximo párrafo. Esto necesitó un nivel de integración mucho mayor. El 80286 contiene 134.000 transistores dentro de su estructura (360% más que el 8086). Externamente está encapsulado en formato PLCC (Plastic Leaded Chip Carrier) con pines en forma de J para montaje superficial, o en formato PGA (Pin Grid Array), en ambos casos con 68 pines. El microprocesador 80286 ha añadido un nuevo nivel de satisfacción a la arquitectura básica del 8086, incluyendo una gestión de memoria con la extensión natural de las capacidades de direccionamiento del procesador. El 80286 tiene elaboradas facilidades incorporadas de protección de datos. Otras características incluyen todas las características del juego de instrucciones del 80186, así como la extensión del espacio direccionable a 16 MB, utilizando 24 bits para direccionar (224 = 16.777.216). El 80286 revisa cada acceso a instrucciones o datos para comprobar si puede haber una violación de los derechos de acceso. Este microprocesador está diseñado para usar un sistema operativo con varios niveles de privilegio. En este tipo de sistemas operativos hay un núcleo que, como su nombre indica, es la parte más interna del sistema operativo. El núcleo tiene el máximo privilegio y los programas de aplicaciones el mínimo. Existen cuatro niveles de privilegio. La protección de datos en este tipo de sistemas se lleva a cabo teniendo segmentos de código (que incluye las instrucciones), datos (que incluye la pila aparte de las variables de los programas) y del sistema (que indican los derechos de acceso de los otros segmentos). Para un usuario normal, los registros de segmentación (CS, DS, ES, SS) parecen tener los 16 bits usuales. Sin embargo, estos registros no apuntan directamente a memoria, como lo hacían en el 8086. En su lugar, apuntan a tablas especiales, llamadas tablas de descriptores, algunas de las cuales tienen que ver con el usuario y otras con el sistema operativo. Actualmente a los 16 bits, cada registro de segmento del 80286 mantiene otros 57 bits invisibles para el usuario. Ocho de estos bits sirven para mantener los derechos de acceso (sólo lectura, sólo escritura y otros), otros bits mantienen la dirección real (24 bits) del principio del segmento y otros mantienen la longitud permitida del segmento (16 bits, para tener la longitud máxima de 64 KB). Por ello, el usuario nunca sabe en qué posición real de memoria está ejecutando o dónde se ubican los datos y siempre se mantiene dentro de ciertas fronteras. Como protección adicional, nunca se permite que el usuario escriba en el segmento de código (en modo real se puede escribir sobre dicho segmento). Ello previene que el usuario modifique su programa para realizar actos ilegales y potencialmente peligrosos. Hay también provisiones para prever que el usuario introduzca en el sistema un "caballo de Troya" que pueda proporcionarle un estado de alto privilegio. El 80286 tiene cuatro nuevos registros. Tres de ellos apuntan a las tablas de descriptores actualmente en uso. Estas tablas contienen información sobre los objetos protegidos en el sistema. Cualquier cambio de privilegio o de segmento debe realizarse a través de dichas tablas. Adicionalmente hay varios indicadores nuevos. 67 El microprocesador 80286
- 69. Existen varias instrucciones nuevas, además de las introducidas con el 80186. Todas estas instrucciones se refieren a la gestión de memoria y protección del sistema haciendo cosas tales como cargar y almacenar el contenido de los indicadores especiales y los punteros a las tablas de descriptores. Modo protegido del 80286 Debido a la complejidad del siguiente texto, para entenderlo es necesario leerlo detenidamente. Además es necesaria una práctica de estos temas con una PC para fijar los conocimientos. Mecanismo de direccionamiento Como en modo real, en modo protegido se utilizan dos componentes para formar la dirección física: un selector de 16 bits se utiliza para determinar la dirección física inicial del segmento, a la cual se suma una dirección efectiva (offset) de 16 bits. La diferencia entre los dos modos radica en el cálculo de la dirección inicial del segmento. En modo protegido el selector se utiliza para especificar un índice en una tabla definida por el sistema operativo. La tabla contiene la dirección base de 24 bits de un segmento dado. La dirección física se obtiene sumando la dirección base hallada en la tabla con el offset. Segmentación La segmentación es un método de manejo de memoria. La segmentación provee la base para la protección. Los segmentos se utilizan para encapsular regiones de memoria que tienen atributos comunes. Por ejemplo, todo el código de un programa dado podría estar contenido en un segmento, o una tabla del sistema operativo podría estar en un segmento. Toda la información sobre un segmento se almacena en una estructura de ocho bytes llamada descriptor. Todos los descriptores del sistema están en tablas en memoria que reconoce el hardware. Terminología Los siguientes términos se utilizan en la discusión de descriptores, niveles de privilegio y protección. PL (Privilege Level): Uno de los cuatro niveles jerárquicos de privilegio. El nivel cero es el más privilegiado y el tres es el menos privilegiado. Los niveles más privilegiados son numéricamente menores que los menos privilegiados. También se llama anillo (ring). Al nivel cero se lo llama anillo privilegiado (privileged ring) mientras que los otros son los anillos no privilegiados (non-privileged ring). RPL (Requestor Privilege Level): Es el nivel de privilegio (PL) de la tarea que generó inicialmente este selector. Se determina leyendo los dos bits menos significativos del selector. DPL (Descriptor Privilege Level): Este es el nivel menos privilegiado para el cual una tarea puede acceder ese descriptor (y el segmento asociado con ese descriptor). El nivel de privilegio del descriptor se determina mediante los bits 6 y 5 en el byte de derechos de acceso del descriptor. CPL (Current Privilege Level): Es el nivel de privilegio en el cual una tarea está ejecutando actualmente. Este valor es igual al nivel de privilegio del segmento de código siendo ejecutado. El 68 El microprocesador 80286
- 70. CPL también puede se puede determinar leyendo los dos bits menos significativos del registro CS. EPL (Effective Privilege Level): Es el nivel menos privilegiado del RPL y DPL. Debido a que menores valores de privilegio indican mayor privilegio, el EPL es el máximo de RPL y DPL. Tarea (task): Una instancia en la ejecución de un programa. También se lo llama proceso. Selector: Entidad de dos bytes que apunta a un descriptor. Contiene tres campos: Bit 15 ... 3 2 1 0 Campos Índice TI RPL El índice selecciona uno de entre 213 = 8192 descriptores. El bit indicador de tabla (TI) especifica la tabla de descriptores a utilizar: si vale cero se utiliza la tabla de descriptores globales, mientras que si vale uno, se utiliza la tabla de descriptores locales. Descriptor: Estructura de ocho bytes que le indica al procesador el tamaño y ubicación de un segmento, así como información de control y estado. Los descriptores son creados por compiladores, linkers, programas cargadores, o el sistema operativo, pero nunca por los programas de aplicación. Si bien el tamaño de esta estructura es siempre de ocho bytes, el formato depende de la tabla de descriptores. Tablas de descriptores Estas tablas definen todos los segmentos utilizados en un sistema basado en el 80286. Hay tres tipos de tablas que mantienen descriptores: la tabla de descriptores globales o GDT (Global Descriptor Table), la tabla de descriptores locales o LDT (Local Descriptor Table) y la tabla de descriptores de interrupción o IDT (Interrupt Descriptor Table). Todas las tablas son arrays de longitud variable, que pueden tener entre 8 y 65.536 bytes. Cada tabla puede mantener hasta 8192 descriptores. Los 13 bits más significativos de un selector se usan como un índice dentro de la tabla de descriptores. Las tablas tienen registros asociados que contienen la dirección base de 24 bits y el límite de 16 bits de cada tabla. Cada una de las tablas tiene un registro asociado. Estos se llaman GDTR, LDTR, IDTR (ver las siglas en inglés que aparecen en el párrafo anterior). Las instrucciones LGDT, LLDT y LIDT cargan (Load) la base y el límite de la tabla de descriptores globales, locales o de interrupción, respectivamente, en el registro apropiado. Las instrucciones SGDT, SLDT y SIDT almacenan (Store) los valores anteriormente mencionados de los registros en memoria. Estas tablas son manipuladas por el sistema operativo, por lo que las instrucciones de carga son instrucciones privilegiadas (sólo se ejecutan si el CPL vale cero). Tabla de descriptores globales (GDT) Esta tabla contiene descriptores que están disponibles para todas las tareas del sistema. La GDT puede contener cualquier clase de descriptores de segmento excepto los relacionados con interrupciones. Todos los sistemas basados en el 80286 en modo protegido contienen una GDT. Generalmente la GDT contiene los segmentos de código y datos usados por el sistema operativo y los TSS (cuya explicación aparece más adelante) y los descriptores para las LDT en un sistema. La primera entrada de la GDT corresponde al selector nulo y no se usa. Tabla de descriptores locales (LDT) 69 El microprocesador 80286
- 71. Las LDT contienen descriptores asociados con una tarea particular. Generalmente los sistemas operativos se diseñan de forma tal que cada tarea tenga su propia LDT. La LDT sólo puede contener descriptores de código, datos, pila, compuertas de tarea, y compuertas de llamada. Las LDT proveen un mecanismo para aislar los segmentos de código y datos de una tarea dada del sistema operativo y las otras tareas, mientras que la GDT contiene descriptores comunes a todas las tareas. Una tarea no puede acceder un segmento si no existe en la LDT actual o en la GDT. Esto permite el aislamiento y protección de los segmentos de una tarea, mientras que los datos comunes pueden ser compartidos por todas las tareas. Tabla de descriptores de interrupción La tercera tabla necesaria para sistemas 80286 que operan en modo protegido es la IDT. Esta tabla contiene los descriptores que apuntan a la ubicación de hasta 256 rutinas de servicio de interrupción (interrupt handlers). Debe conocerse cuál es el valor máximo del tipo de interrupción que se va a utilizar y poner el límite del IDTR igual a ocho veces ese valor (ya que, como se explicó anteriormente, cada descriptor ocupa ocho bytes). Cada interrupción utilizada por el sistema debe tener una entrada propia en la IDT. Las entradas de la IDT se referencian mediante instrucciones INT, vectores externos de interrupción y excepciones (interrupciones internas del microprocesador). Registros de direcciones del sistema Como se indicó anteriormente, existen cuatro registros del 80286 que apuntan a las tablas de descriptores. GDTR e IDTR: Estos registros mantienen la dirección base de 24 bits y el límite de 16 bits de las tablas GDT e IDT, respectivamente. Estos segmentos, como son globales para todas las tareas en el sistema, se definen mediante direcciones físicas de 24 bits y límite de 16 bits. LDTR y TR: Estos registros mantienen los selectores de 16 bits para el descriptor de LDT y de TSS, respectivamente. Estos segmentos, como son específicos para cada tarea, se definen mediante valores de selector almacenado en los registros de segmento del sistema. Éste apunta a un descriptor apropiado (de LDT o TSS). Nótese que un registro descriptor del segmento (invisible para el programador) está asociado con cada registro de segmento del sistema. Descriptores A continuación se brinda una descripción detallada de los contenidos de los descriptores utilizados en el microprocesador 80286 operando en modo protegido. Bits de atributo del descriptor El objeto apuntado por el selector se llama descriptor. Los descriptores son cantidades de ocho bytes que contienen atributos sobre una región de memoria (es decir, un segmento). Estos atributos incluyen la dirección base de 24 bits, la longitud de 16 bits, el nivel de protección (de 0 a 3), permisos de lectura, escritura o ejecución (esto último para segmentos de código), y el tipo de segmento. A continuación se muestra el formato general de un descriptor. Byte 0: Límite del segmento (bits 7-0). Byte 1: Límite del segmento (bits 15-8). Byte 2: Dirección base del segmento (bits 7-0). 70 El microprocesador 80286
- 72. Byte 3: Dirección base del segmento (bits 15-8). Byte 4: Dirección base del segmento (bits 23-16). Byte 5: Derechos de acceso del segmento. Bytes 6 y 7: No utilizados (deben valer cero para lograr la compatibilidad con 80386 y posteriores). El byte de derechos de acceso es el que define qué clase de descriptor es. El bit 4 (S) indica si el segmento es de código o datos (S = 1), o si es del sistema (S = 0). Veremos el primer caso. Bit 7: Presente (P). Si P = 1 el segmento existe en memoria física, mientras que si P = 0 el segmento no está en memoria. Un intento de acceder un segmento que no está presente cargando un registro de segmento (CS, DS, ES o SS) con un selector que apunte a un descriptor que indique que el segmento no está presente generará una excepción 11 (en el caso de SS se generará una excepción 12 indicando que la pila no está presente). El manejador de la interrupción 11 deberá leer el segmento del disco rígido. Esto sirve para implementar memoria virtual. Bits 6 y 5: Nivel de privilegio del descriptor (DPL): Atributo de privilegio del segmento utilizado en tests de privilegio. Bit 4: Bit descriptor del segmento (S): Como se explicó más arriba, este bit vale 1 para descriptores de código y datos. Bit 3: Ejecutable (E): Determina si el segmento es de código (E = 1), o de datos (E = 0). Si el bit 3 vale cero: Bit 2: Dirección de expansión (ED): Si E = 0, el segmento se expande hacia arriba, con lo que los offsets deben ser menores o iguales que el límite. Si E = 1, el segmento se expande hacia abajo, con lo que los offsets deben ser mayores que el límite. Si no ocurre esto se genera una excepción 13 (Fallo general de protección) (en el caso de la pila se genera una excepción 12). Bit 1: Habilitación de escritura (W): Si W = 0 no se puede escribir sobre el segmento, mientras que si W = 1 se puede realizar la escritura. Si el bit 3 vale uno: Bit 2: Conforme (C): Si C = 1, el segmento de código sólo puede ser ejecutado si CPL es mayor que DPL y CPL no cambia. Los segmentos conformes sirven para rutinas del sistema operativo que no requieran protección, tales como rutinas matemáticas, por ejemplo. Bit 1: Habilitación de lectura (R): Si R = 0, el segmento de código no se puede leer, mientras que si R = 1 sí. No se puede escribir sobre el segmento de código. Bit 0: Accedido (A): Si A = 0 el segmento no fue accedido, mientras que si A = 1 el selector se ha cargado en un registro de segmento o utilizado por instrucciones de test de selectores. Este bit es puesto a uno por el microprocesador. Si se lee o escribe en un segmento donde no está permitido o se intenta ejecutar en un segmento de datos se genera una excepción 13 (Violación general de protección). Si bien no se puede escribir sobre un segmento de código, éstos se pueden inicializar o modificar mediante un alias. Los alias son segmentos de datos con permiso de escritura (E = 0, W = 1) cuyo rango de direcciones coincide con el segmento de código. Los segmentos de código cuyo bit C vale 1, pueden ejecutarse y compartirse por programas con diferentes niveles de privilegio (ver la sección sobre protección, más adelante). 71 El microprocesador 80286
- 73. A continuación se verá el formato del byte de derechos de acceso para descriptores de segmentos del sistema: Bit 7: Presente (P): Igual que antes. Bits 6 y 5: Nivel de privilegio del descriptor (DPL): Igual que antes. Bit 4: Bit descriptor del segmento (S): Como se explicó más arriba, este bit vale 0 para descriptores del sistema. Bits 3-0: Tipo de descriptor: En el 80286 están disponibles los siguientes: 0000: Inválido 0100: Compuerta de llamada 0001: TSS disponible 0101: Compuerta de tarea 0010: LDT 0110: Compuerta de interrupción 0011: TSS ocupado 0111: Compuerta de trampa Los otros ocho tipos están reservados para el procesador 80386 y posteriores. Como se pudo observar hay atributos en común entre los distintos descriptores: P, DPL y S. Ahora se verá con más detalle los diferentes descriptores del sistema. Descriptores de LDT (S = 0, tipo = 2): Contienen información sobre tablas de descriptores locales. Las LDT contienen una tabla de descriptores de segmentos, únicos para cada tarea. Como la instrucción para cargar el registro LDTR sólo está disponible en el nivel de privilegio 0 (nivel más privilegiado), el campo DPL es ignorado. Los descriptores de LDT sólo se permiten en la tabla de descriptores globales (GDT). Descriptores de TSS (S = 0, tipos = 1, 3): Un descriptor de segmento de estado de la tarea (TSS: Task State Segment) contiene información sobre la ubicación, el tamaño y el nivel de privilegio de un TSS. Un TSS es un segmento especial con formato fijo que contiene toda la información sobre el estado de una tarea y un campo de enlace para permitir tareas anidadas. El campo de tipo se usa para indicar si la tarea está ocupada (tipo = 3), es decir, en una cadena de tareas activas, o si el TSS está disponible (tipo = 1). El registro de tarea (TR: Task Register) contiene el selector que apunta al TSS actual dentro de la GDT. Descriptores de compuertas (tipos = 4 a 7): Las compuertas se utilizan para controlar el acceso a puntos de entrada dentro del segmento de código objetivo. Los distintos tipos de compuerta son: de llamada (call gate), de tarea (task gate), de interrupción (interrupt gate) y de trampa (trap gate). Las compuertas proveen un nivel de indirección entre la fuente y el destino de la transferencia de control. Esta indirección permite al procesador realizar automáticamente verificaciones de protección. También permite a los diseñadores controlar los puntos de entrada a los sistemas operativos. Las compuertas de llamada se utilizan para cambiar niveles de privilegio (ver la sección que trata sobre privilegio, más adelante), las compuertas de tarea se utilizan para hacer cambios de tarea y las de interrupción y de trampa se utilizan para especificar rutinas de servicio de interrupción. A continuación se muestra el formato de los descriptores de compuertas, que difieren del formato general: 72 El microprocesador 80286
- 74. Byte 0: Offset (bits 7-0). Byte 1: Offset (bits 15-8). Byte 2: Selector (bits 7-0). Byte 3: Selector (bits 15-0). Byte 4: Bits 4-0: Cantidad de palabras, bits 7-5: Cero. Byte 5: Derechos de acceso. Bytes 6 y 7: No usados (deben valer cero para lograr la compatibilidad con los procesadores 80386 y posteriores). Las compuertas de llamado se utilizan para transferir el control del programa a un nivel más privilegiado. El descriptor correspondiente consiste en tres campos: el byte de derechos de acceso, un puntero largo (selector y offset) y una cantidad de palabras que especifica cuántos parámetros deben copiarse de la pila de la rutina llamadora a la pila de la rutina llamada. Este campo sólo es utilizado por las compuertas de llamada cuando hay un cambio de nivel de privilegio (PL). Los otros tipos de compuertas ignoran el campo de cantidad de palabras. Las compuertas de interrupción y de trampa utilizan los campos de selector y offset como un puntero al inicio de la rutina que maneja la interrupción o trampa. La diferencia entre ambos tipos de compuertas es que la de interrupción deshabilita las interrupciones (IF <- 0), mientras que la de trampa no altera IF. Las compuertas de tarea se usan para cambiar tareas. Las compuertas de tarea sólo se pueden referir a un TSS y por lo tanto sólo se utiliza el campo del selector, siendo ignorado el de offset. Se genera una excepción 13 (Violación general de protección) si un selector no se refiere a un tipo de descriptor correcto (un segmento de código para una compuerta de interrupción, trampa o llamada y un segmento de estado de tarea para la compuerta de tarea). Caché del descriptor del segmento Aparte del valor del selector, cada registro de segmento tiene un registro caché de descriptor del segmento invisible para el programador. Al cargar un registro de segmento con un nuevo selector, el descriptor de ocho bytes asociado con ese selector se carga automáticamente en el chip. Una vez que se hizo esto, todas las referencias a ese segmento utilizan la información almacenada en el caché en vez de volver a acceder el descriptor. Como los cachés de los descriptores sólo varían cuando se carga un registro de segmento, los programas que deben modificar las tablas de descriptores deben volver a cargar los registros de segmento apropiados después de cambiar el valor de un descriptor. Contenido de los cachés descriptores de segmento: El contenido varía dependiendo del modo en que opera el 80286. En modo protegido, como se explicó más arriba, los cachés se cargan con la información de los descriptores. En modo real, el contenido no se obtiene de la memoria, sino que toma unos valores fijos para lograr compatibilidad con el 8086. La base generada es 16 veces el valor del selector, el límite siempre es FFFFh, el bit P (presente) vale 1, el nivel de privilegio es cero (máximo privilegio), el bit de dirección de expansión indica que los offsets deben ser menores o iguales que el límite y están habilitados los permisos de lectura, escritura y ejecución. Todo esto hace que en modo real no se pueda acceder a los 16 MB de capacidad de direccionamiento del 80286, ya que el valor máximo ocurre cuando el selector vale FFFFh y el offset también, con lo que se logra una dirección máxima de FFFF0h + FFFFh = 10FFEFh (casi 1088 KB). 73 El microprocesador 80286
- 75. Protección El 80286 tiene cuatro niveles de protección que están optimizados para soportar las necesidades de los sistemas operativos multitarea para aislar y proteger los programas de un usuario de otros y del sistema operativo. Los niveles de privilegio controlan el uso de instrucciones privilegiadas, instrucciones de entrada/salida, y el acceso a segmentos y descriptores de segmento. A diferencia de los sistemas tradicionales basados en microprocesadores donde esta protección sólo se logra a través de un hardware externo muy complejo con el correspondiente software, el 80286 provee esta protección como parte de la unidad de manejo de memoria (MMU: Memory Management Unit) incorporada. El sistema de privilegio jerárquico de cuatro niveles es una extensión de los modos usuario/supervisor que se encuentran comúnmente en minicomputadoras. Los niveles de privilegio (PL: Privilege Level) se numeran de 0 a 3, siendo el 0 el nivel más privilegiado (más confiable). Ejemplo de los niveles jerárquicos: PL = 0: Kernel (parte del sistema operativo). PL = 1: Servicios del sistema (parte del SO). PL = 2: Extensiones del sistema operativo. PL = 3: Aplicaciones. Reglas de privilegio El 80286 controla el acceso a los datos y procedimientos (o subrutinas) entre niveles de una tarea, de acuerdo a las siguientes reglas: Los datos almacenados en un segmento con nivel de privilegio P pueden ser accedidos solamente por código que se ejecuta a un nivel de privilegio por lo menos tan privilegiado como P. Un segmento de código/procedimiento con nivel de privilegio P sólo puede ser llamado por una tarea que se ejecuta al mismo o menor privilegio que P. Privilegio de una tarea En un momento determinado, una tarea en el 80286 se ejecuta en uno de los cuatro niveles de privilegio. Esto está especificado por el nivel de privilegio actual (CPL). El CPL de una tarea sólo puede cambiarse mediante transferencias de control utilizando los descriptores de compuerta a un segmento de código con un nivel de privilegio diferente. Por ejemplo, un programa de aplicación corriendo con PL = 3 puede llamar una rutina del sistema operativo con PL = 1 (mediante una compuerta) que causaría que CPL = 1 hasta que finalice la rutina del sistema operativo. Nivel de privilegio del selector (RPL) El nivel de privilegio de un selector se especifica en el campo RPL. El RPL está formado por los dos bits menos significativos del selector. Se utiliza para que un nivel de privilegio menos confiable que el nivel de privilegio actual (CPL) pueda utilizar dicho selector. Este nivel se llama nivel de privilegio efectivo (EPL) de la tarea, que se define como el nivel menos privilegiado (numéricamente mayor) del CPL de la tarea y el RPL del selector. Así, si RPL = 0, entonces CPL siempre especifica el nivel de privilegio para realizar un acceso usando el selector, mientras que si RPL = 3, entonces el selector sólo puede acceder segmentos 74 El microprocesador 80286
- 76. de nivel 3 independientemente del valor de CPL de la tarea. El RPL se utiliza generalmente para verificar que los punteros pasados a un procedimiento del sistema operativo no accede datos que son de mayor privilegio que el procedimiento que originó el puntero. Como dicho procedimiento puede especificar cualquier valor de RPL, la instrucción de ajuste de RPL (ARPL) se utiliza para forzar los bits de RPL a que sean iguales al CPL de la rutina que generó el selector. Privilegio de entrada/salida El nivel de privilegio de entrada/salida (IOPL, que ocupa los bits 13 y 12 del registro de indicadores) define el nivel menos privilegiado para el cual se pueden realizar instrucciones de I/O (IN, OUT, INS, OUTS, REP INS, REP OUTS). Si CPL > IOPL, al ejecutar alguna de estas instrucciones se generará una excepción 13. IOPL también afecta otras instrucciones, como STI, CLI y el prefijo LOCK. Además afecta si IF (indicador de interrupciones) puede cambiarse cargando un valor en el registro de indicadores (mediante POPF). Si CPL es menor o igual que IOPL, entonces IF se puede cambiar. Si CPL > IOPL el valor de IF no varía mediante la ejecución de la instrucción POPF (en este caso no se genera ninguna excepción). Validación de privilegio El 80286 provee algunas instrucciones para acelerar la verificación de punteros y mantener la integridad del sistema comprobando que el valor del selector se refiera a un segmento apropiado. La verificación de punteros previene el problema común de una aplicación con PL = 3 que llama a un rutina del sistema operativo con PL = 0 pasándole un puntero "erróneo" que corrompe una estructura de datos que pertenece al sistema operativo. Si éste utilizara la instrucción ARPL para asegurar que el RPL del selector no tiene mayor privilegio que la rutina llamadora, este problema podría evitarse. Las instrucciones para verificar punteros son ARPL, VERR, VERW, LSL y LAR. Todas estas instrucciones ponen el indicador de cero a uno si la verificación se pudo realizar; si no se puede realizar pone ZF <- 0, en vez de generar una excepción 13 como hace con otras instrucciones. Acceso a descriptores Básicamente hay dos tipos de accesos de segmentos: aquéllos que se refieren a los segmentos de código como las transferencias de control, y aquéllos que se refieren a segmentos de datos. Para determinar si una tarea puede acceder un segmento se necesita conocer el tipo de segmento a acceder, las instrucciones utilizadas, el tipo de descriptor utilizado y los CPL, RPL y DPL, como se describió más arriba. Cada vez que una instrucción carga los registros de segmentos de datos (DS, ES), el 80286 hace validaciones de protección. Los selectores almacenados en esos registros sólo pueden referirse a segmentos de datos o segmentos de código con habilitación de lectura. Las reglas de accesos de datos se especificaron anteriormente. La única excepción a estas reglas la constituye el segmento de código legible con el bit C = 1 de los derechos de acceso que se puede acceder desde cualquier nivel. Finalmente se realizan las verificaciones de privilegio. El CPL se compara con EPL y si EPL es más privilegiado que CPL se genera una excepción 13 (Violación general de protección). Las reglas para el segmento de pila son ligeramente diferentes que aquéllos referidos a los segmentos de datos. Las instrucciones que cargan los selectores en SS deben referirse a descriptores de segmentos de datos con habilitación de escritura (ya que la pila debe poder ser leída y escrita). El DPL y RPL deben ser iguales al CPL. Cualquier otro tipo de descriptor o una violación de privilegio causará una excepción 13. Si el segmento de pila está marcado como no presente (P = 0) se genera una excepción 12. La excepción 11 ocurre en el caso de segmentos de código o datos no presentes. 75 El microprocesador 80286
- 77. Transferencias de nivel de privilegio Las transferencias de control intersegmento ocurren cuando se carga un selector en el registro CS. Para un sistema típico la mayoría de esas transferencias ocurren simplemente como resultado de una llamada o un salto a otra rutina. Hay cinco tipos de control de transferencia que se resumen a continuación. Varias de estas transferencias resultan en un cambio de nivel de privilegio. El cambio de niveles de privilegio sólo se puede efectuar mediante compuertas y cambios de tarea. Los tipos de descriptores que se usan para transferencia de control son los siguientes: Tipos de transferencia de control Operaciones que la generan Descriptor que se referencia Tabla de descriptores que se utiliza para realizar la transferencia Transferencia de control intersegmento dentro del mismo nivel de privilegio JMP CALL RET IRET (sólo si el flag NT vale 0) Segmento de código GDT LDT Transferencia de control intersegmento al mismo o mayor nivel de privilegio CALL Compuerta de llamada GDT LDT Transferencia de control intersegmento al mismo o mayor nivel de privilegio INT excepción interrupción externa Compuerta de interrupción o trampa Tabla de descriptores de interrupción Transferencia de control intersegmento al mismo o menor nivel de privilegio RET IRET (sólo si el flag NT vale 0) Segmento de código GDT LDT Cambio de tarea a través del segmento de estado de tarea CALL JMP Segmento de estado de la tarea Tabla de descriptores globales Cambio de tarea a través de una compuerta de tarea CALL JMP Compuerta de tarea GDT LDT Cambio de tarea a través de una compuerta de tarea IRET (sólo si el flag NT vale 1) Compuerta de tarea Tabla de descriptores de interrupción Las transferencias de control sólo pueden ocurrir si la operación que cargó el selector se refiere al tipo correcto de descriptor. Cualquier violación de estas reglas causará una excepción 13 (por ejemplo, un salto a través de una compuerta de llamado, o un IRET desde una subrutina de interrupción). Para que el sistema sea aún más seguro, todas las transferencias de control también se sujetan a las reglas de privilegio, que indican lo siguiente: Las transiciones de nivel de privilegio sólo ocurren a través de las compuertas. Los saltos (JMP) pueden realizarse a segmento de código no conformes con el mismo nivel de 76 El microprocesador 80286
- 78. privilegio o a segmento de código conformes con mayor o igual privilegio. Las llamadas (CALL) pueden realizarse a segmentos de código no conformes con el mismo nivel de privilegio o a través de una compuerta a un nivel más privilegiado. Las interrupciones que se manejan dentro de una tarea se manejan de la misma manera que las llamadas CALL. Los segmentos de código conformes son accesibles por niveles de privilegio que tienen el mismo o menor privilegio que el DPL (Descriptor Privilege Level) de ese segmento de código. El RPL (Requested Privilege Level) en el selector que apunta a una compuerta y el CPL (Current Privilege Level) de la tarea deben tener igual o mayor privilegio que el DPL (Descriptor Privilege Level) de la compuerta. El segmento de código seleccionado en la compuerta debe tener el mismo o mayor privilegio que el CPL (Current Privilege Level) de la tarea. Las instrucciones de retorno que no cambian tareas sólo pueden retornar el control a un segmento de código con el mismo o menor privilegio. Los cambios de tarea se realizan mediante instrucciones CALL, JMP o INT que referencian a una compuerta de tarea o un segmento de estado de tarea cuyo DPL (Descriptor Privilege Level) tiene el mismo o menos privilegio que el CPL (Current Privilege Level) de la vieja tarea. Todas las transferencias de control que cambian CPL dentro de la misma tarea causan un cambio de pilas como resultado del cambio de privilegio. Los valores iniciales de SS:SP para los niveles de privilegio 0, 1 y 2 se almacenan en el segmento de estado de tarea (ver más abajo el formato de dicho segmento). Durante la ejecución de JMP o CALL, el nuevo puntero de pila se carga en los registros SS y SP y el puntero previo se pone en la nueva pila. Al retornar al nivel de privilegio original, el uso de la pila menos privilegiada se restaura como parte de la ejecución de la instrucción RET o la IRET. Para subrutinas que pasan parámetros en la pila y cruzan niveles de privilegio, se copia un número fijo de palabras (especificado en el campo de cuenta de palabras de la compuerta) de la pila previa a la actual. La instrucción RET intersegmento con un valor de ajuste del puntero de pila ajusta correctamente el SP al efectuar el retorno. Compuertas de llamado: Estas compuertas proveen llamadas (CALL) indirectas, en forma protegida. Uno de los usos más importantes de las compuertas es poder tener un método seguro de transferencias de privilegio dentro de una tarea. Como el sistema operativo define todas las compuertas en el sistema, puede asegurar que todas las compuertas permiten el acceso sólo a los procedimientos confiables (como aquéllos que realizan manejo de memoria u operaciones de entrada/salida). Un intento de acceso a otro lugar causará una excepción 13 (Violación general de protección). Los descriptores de compuertas siguen las mismas reglas de privilegio que los datos, esto es, una tarea puede acceder una compuerta sólo si el EPL (Effective Privilege Level) es igual o más privilegiado que el DPL (Descriptor Privilege Level). Las compuertas siguen las reglas de privilegio de las transferencias de control y por lo tanto sólo pueden transferir el control a un nivel más privilegiado. Las compuertas de llamada se acceden mediante una instrucción CALL y son sintácticamente idénticas a la llamada a una subrutina normal. Cuando se activa una llamada que cambia el nivel de privilegio, suceden las siguientes acciones: 1) Cargar CS:IP de la compuerta y verificar la validez. 2) Poner el viejo SS en la nueva pila. 3) Poner el viejo SP en la nueva pila. 77 El microprocesador 80286
- 79. 4) Copiar la cantidad de parámetros de 16 bits como se indica en el campo de cuenta de palabras de la compuerta de la vieja a la nueva pila. 5) Poner la dirección de retorno en la pila. Las compuertas de interrupción y de trampa trabajan de la misma forma que las compuertas de llamada, excepto que no hay copia de parámetros. La única diferencia entre las compuertas de interrupción y de trampa es que las primeras deshabilitan las interrupciones (IF <- 0), mientras que las otras no alteran el indicador de interrupciones IF. Cambio de tareas Un atributo muy importante de cualquier sistema operativo multitarea/multiusuario es su habilidad para cambiar rápidamente entre tareas o procesos. El 80286 soporta esta operación incluyendo una instrucción de cambio de tarea en el hardware. Dicha instrucción salva el estado entero de la máquina (todos los registros, espacio de direcciones y un puntero a la tarea anterior), carga un nuevo estado de ejecución, realiza verificaciones de protección y comienza la ejecución en menos de 20 microsegundos. Al igual que la transferencia de control por compuertas, la operación de cambio de tareas se invoca ejecutando una instrucción JMP o CALL intersegmento que se refiere a un segmento de estado de la tarea (TSS) o un descriptor de compuerta de tarea en el GDT (Global Descriptor Table) o en el LDT (Local Descriptor Table). Una instrucción INT n, una excepción, trampa o interrupción externa puede también invocar la operación de cambio de tarea si hay un descriptor de compuerta de tarea en la entrada correspondiente de la IDT (Interrupt Descriptor Table). Segmento de estado de la tarea El descriptor TSS apunta a un segmento que contiene el estado de la ejecución de 80286 mientras que un descriptor de compuerta de tarea contiene un selector de TSS. El límite (cantidad de bytes que ocupa) del segmento debe ser mayor o igual a 2Ch = 44 bytes. Si es mayor, en el espacio adicional del segmento TSS, el sistema operativo puede almacenar información adicional acerca de las razones por la que la tarea está inactiva, el tiempo que la tarea estuvo corriendo, los archivos abiertos que pertenecen a esa tarea, etc. El formato del TSS es como sigue: 00: Puntero selector del TSS 02: SP para CPL = 0 04: SS para CPL = 0 06: SP para CPL = 1 08: SS para CPL = 1 0A: SP para CPL = 2 0C: SS para CPL = 2 0E: IP (Punto de entrada) 10: Flags 12: Registro AX 14: Registro CX 16: Registro DX 18: Registro BX 1A: Registro SP 1C: Registro BP 78 El microprocesador 80286
- 80. 1E: Registro SI 20: Registro DI 22: Selector ES 24: Selector CS 26: Selector SS 28: Selector DS 2A: Selector LDT de la tarea 2C: Disponible Cada tarea debe tener un TSS asociado. El TSS actual se identifica mediante un registro especial en el 80286 llamado TR (Task State Segment Register). Este registro contiene un selector que se refiere al descriptor de TSS de la tarea. Un registro de base y límite del segmento (invisible para el programador) asociado con TR se carga cada vez que TR se carga con un nuevo selector. El retorno de una tarea se realiza mediante la instrucción IRET. Cuando se ejecuta IRET, el control retorna a la tarea que había sido interrumpida. El estado de la tarea que se está ejecutando se almacena en el TSS y el estado de la vieja tarea se restaura de su propio TSS. Algunos bits en el registro de indicadores y la palabra de estado de la máquina (MSW) dan información sobre el estado de una tarea que son útiles para el sistema operativo. El bit 14 del registro de indicadores (NT = Nested Task) controla la función de la instrucción IRET. Si NT = 0, dicha instrucción realiza un retorno normal, pero si NT = 1, IRET realiza una operación de cambio de tarea para volver a ejecutar la tarea anterior. El bit NT se pone a cero o uno de la siguiente manera: cuando una instrucción CALL o INT inicia un cambio de tarea, el nuevo TSS se marca como ocupado y el puntero del nuevo TSS se carga con el selector del viejo TSS. El bit NT de la nueva tarea se pone entonces a 1. Una interrupción que no causa un cambio de tareas pondrá a cero el bit NT (el bit NT será restaurado a su valor anterior luego de la ejecución del manejador de interrupciones). El bit NT también puede ser afectado por las instrucciones POPF o IRET. El segmento de estado de la tarea (TSS) se marca como ocupado cambiando el campo de tipo de descriptor de tipo 1 a tipo 3. El uso de un selector que referencia un TSS ocupado resultará en una excepción 13 (Violación general de protección). El estado del coprocesador no se salva automáticamente cuando ocurre un cambio de tareas, porque la nueva tarea puede no utilizar instrucciones del coprocesador. El bit 3 del MSW llamado TS (Task Switched) ayuda en esta situación. Cuando el microprocesador realiza un cambio de tarea, pone a uno el flag TS. El 80286 detecta el primer uso de una instrucción de coprocesador después del cambio de tarea y provoca una excepción 7 (Coprocesador inexistente). El manejador de la excepción puede entonces decidir si debe salvar el estado del coprocesador. Dicha excepción ocurre cuando se trata de ejecutar una instrucción ESC o WAIT (es decir, alguna referida al coprocesador) y los bits Task Switched y Monitor coprocessor extension están ambos a uno (es decir, TS = MP = 1). Inicialización y transición a modo protegido Como el 80286 comienza la ejecución (después de activar el pin RESET) en modo real, es necesario inicializar las tablas del sistema y los registros con los valores apropiados. Los registros GDTR e IDTR deben referirse a tablas de descriptores globales y de interrupción (respectivamente) que sean válidas. Para entrar en modo protegido debe ponerse el bit PE (bit 0 de MSW) a 1 utilizando la instrucción LMSW. Después de entrar en modo protegido, la siguiente instrucción deberá ser un JMP intersegmento para cargar el registro CS y liberar la cola de instrucciones. El paso final es cargar todos los registros de segmentos de datos con los valores iniciales de los selectores. 79 El microprocesador 80286
- 81. Una forma alternativa de entrar en modo protegido que es especialmente apropiada en sistemas operativos multitarea consiste en realizar un cambio de tarea para cargar todos los registros. En este caso la GDT contendría dos descriptores de TSS además de los descriptores de código y datos necesarios para la primera tarea. La primera instrucción JMP en modo protegido saltaría al TSS causando un cambio de tarea y cargando todos los registros con los valores almacenados en el TSS. El registro TR (Task State Segment Register) deberá apuntar un descriptor de TSS válido ya que un cambio de tarea almacena el estado de la tarea actual en el TSS apuntado por TR. Nuevas instrucciones del 80286 Aparte de las instrucciones del 8086/8088 y las nuevas del 80186, el 80286 posee nuevas instrucciones. Éstas corresponden todas al modo protegido y son las siguientes: ARPL dest, src (Adjust Requested Privilege Level of selector): Compara los bits RPL de dest contra src. Si el RPL de dest es menor que el RPL de src, los bits RPL del destino se cargan con los bits RPL de src y el indicador ZF se pone a uno. En caso contrario ZF se pone a cero. Ver nota 1. CLTS (Clear Task Switched Flag): Pone a cero el indicador TS (bit 3 de la palabra de control de la máquina MSW). Ver nota 2. LAR dest, src (Load Access Rights): El byte más alto del registro destino se carga con el byte de derechos de acceso del segmento indicado por el selector almacenado en src. Pone ZF a uno si se puede realizar la carga. Ver notas 1 y 3. LGDT mem64 (Load Global Table register): Carga el valor del operando en el registro GDTR. Antes de ejecutar esta instrucción la tabla debe estar en memoria. Ver nota 2. LIDT mem64 (Load Interrupt Table register): Carga el valor del operando en el registro IDTR. Antes de ejecutar esta instrucción la tabla debe estar en memoria. Ver nota 2. LLDT {reg16|mem16} (Load Local Descriptor Table Register): Carga el selector indicado por el operando en el registro LDTR. Antes de ejecutar esta instrucción la tabla deberá estar en memoria. Ver notas 1 y 2. LMSW {reg16|mem16} (Load Machine Status Word): Carga el valor del operando en la palabra de estado de la máquina MSW. El bit PE (bit 0) no puede ser puesto a cero por esta instrucción, por lo que una vez que se cambió a modo protegido, la única manera de volver a modo real es mediante un RESET del microprocesador. Ver nota 2. LSL dest, src (Load Segment Limit): Carga el límite del segmento de un selector especificado en src en el registro destino si el selector es válido y visible en el nivel de privilegio actual. Si ocurre lo anterior el indicador ZF se pone a uno, en caso contrario, se pone a cero. Ver notas 1 y 3. LTR {reg16|mem16} (Load Task Register): Carga el selector indicado por el operando en el registro TR. El TSS (Task State Segment) apuntado por el nuevo TR deberá ser válido. Ver notas 1 y 2. SGDT mem64 (Store Global Descriptor Table register): Almacena el contenido del registro GDTR en el operando especificado. 80 El microprocesador 80286
- 82. SIDT mem64 (Store Interrupt Descriptor Table register): Almacena el contenido del registro IDTR en el operando especificado. SLDT {reg16|mem16} (Store Global Descriptor Table register): Almacena el contenido del registro LDTR (que es un selector a la tabla de descriptores globales) en el operando especificado. Ver nota 1. SMSW {reg16|mem16} (Store Machine Status Word): Almacena la palabra de estado de la máquina MSW en el operando especificado. Ver nota 2. STR {reg16|mem16} (Store Task Register): Almacena el registro de tarea actual (selector a la tabla de descriptores globales) en el operando especificado. Ver nota 1. VERR/VERW {reg16|mem16} (Verify Read/Write): Verifica si el selector de segmento especificado en el operando es válido y se puede leer/escribir en el nivel de privilegio actual. En este caso se pone ZF a uno, en caso contrario se pone ZF a cero. Ver notas 1 y 3. Notas: 1) Si se ejecuta en modo real ocurre una excepción 6 (Código de operación inválido). 2) Si se ejecuta en modo protegido en alguno de los anillos 1-3 ocurre una excepción 13 (Violación general de protección). 3) Cualquier violación de privilegio del selector indicado en el operando no causa una excepción 13, en vez de ello, el indicador ZF se pone a cero. 81 El microprocesador 80286
- 83. El coprocesador matemático 80287 Introducción La interfaz coprocesador-CPU es totalmente diferente que en el caso del 8087. Como el 80286 implementa protección de memoria a través de un MMU basado en segmentación, hubiera sido demasiado caro duplicar esta lógica en el coprocesador, que una solución como la interfaz 8086/8088 a 8087 hubiera demandado. En vez de ello, en un sistema con 80286 y 80287 la CPU busca y almacena todos los códigos de operación para el coprocesador. La información se pasa a través de los puertos F8h-FFh del CPU. Como estos puertos son accesibles bajo el control del programa, se debe tener cuidado en los programas que no se escriban datos en dichos puertos, ya que esto podría corromper datos en el coprocesador. La combinación 8087/8088 se puede caracterizar como una cooperación de compañeros, mientras que el 80286/287 es más una relación amo/esclavo. Esto hace más fácil la sincronización, ya que la instrucción completa y el flujo de datos del coprocesador pasa a través de la CPU. Antes de ejecutar la mayoría de las instrucciones del coprocesador, el 80286 verifica su pin /BUSY, que está conectado al 80287 y señala si aún está ejecutando una instrucción previa o encontró una excepción. Por lo tanto la instrucción WAIT antes de las instrucciones del coprocesador está permitida pero no es necesaria. La unidad de ejecución del 80287 es prácticamente idéntica al del 8087, esto es, casi todas las instrucciones se ejecutan en la misma cantidad de ciclos de reloj en ambos coprocesadores. Sin embargo debido a la comunicación que debe realizar el 80287 con la CPU (alrededor de 40 ciclos de reloj), una combinación 80286/80287 puede tener menor rendimiento de punto flotante que un sistema 8086/8087 corriendo a la misma velocidad de reloj. Versiones del 80287: El 80287 fue el coprocesador original para el procesador 80286 y se introdujo en 1983. Usa la misma unidad de ejecución interna que el 8087 y tiene la misma velocidad (a veces es más lento debido al tiempo que tarda la comunicación con el 80286). Como el 8087, no provee compatibilidad completa con la norma IEEE-754 de punto flotante que apareció en 1985. El 80287 fue realizado en tecnología NMOS con el formato externo CERDIP de 40 pines. La frecuencia máxima era de 10 MHz. El consumo de potencia era el mismo que el del 8087 (2,4 watt máximo). El 80287 ha sido reemplazado pon su sucesor más rápido, el 287XL, basado en tecnología CMOS e introducido en 1990. Como tiene la misma unidad de ejecución que el 80387, cumple con la norma IEEE-754 y ejecuta bastante más rápido que su antecesor. A 12,5 MHz consume 675 mW (la cuarta parte que su antecesor). Nuevas instrucciones del 80287 Aparte de las instrucciones que existen en el 8087, el 80287 posee las siguientes instrucciones: FSTSW AX: Almacena el registro de estado del 80287 en el registro AX. FSETPM: Sirve para indicarle al coprocesador que la CPU entró en modo protegido y, que por lo tanto, las direcciones se tratan de una manera diferente que en modo real. En el 287XL se incluyen las instrucciones que figuran en la sección Nuevas instrucciones del 80387. 82 El coprocesador matematico 80287
- 84. El microprocesador 80386 Introducción El 80386 consiste en una unidad central de proceso (CPU), una unidad de manejo de memoria (MMU) y una unidad de interfaz con el bus (BIU). La CPU está compuesta por la unidad de ejecución y la unidad de instrucciones. La unidad de ejecución contiene los ocho registros de 32 bits de propósito general que se utilizan para el cálculo de direcciones y operaciones con datos y un barrel shifter de 64 bits que se utiliza para acelerar las operaciones de desplazamiento, rotación, multiplicación y división. Al contrario de los microprocesadores previos, la lógica de división y multiplicación utiliza un algoritmo de 1 bit por ciclo de reloj. El algoritmo de multiplicación termina la iteración cuando los bits más significativos del multiplicador son todos ceros, lo que permite que las multiplicaciones típicas de 32 bits se realicen en menos de un microsegundo. La unidad de instrucción decodifica los códigos de operación (opcodes) de las instrucciones que se encuentran en una cola de instrucciones (cuya longitud es de 16 bytes) y los almacena en la cola de instrucciones decodificadas (hay espacio para tres instrucciones). El sistema de control de la unidad de ejecución es el encargado de decodificar las instrucciones que le envía la cola y enviarle las órdenes a la unidad aritmética y lógica según una tabla que tiene almacenada en ROM llamada CROM (Control Read Only Memory). La unidad de manejo de memoria (MMU) consiste en una unidad de segmentación (similar a la del 80286) y una unidad de paginado (nuevo en este microprocesador). La segmentación permite el manejo del espacio de direcciones lógicas agregando un componente de direccionamiento extra, que permite que el código y los datos se puedan reubicar fácilmente. El mecanismo de paginado opera por debajo y es transparente al proceso de segmentación, para permitir el manejo del espacio de direcciones físicas. Cada segmento se divide en uno o más páginas de 4 kilobytes. Para implementar un sistema de memoria virtual (aquél donde el programa tiene un tamaño mayor que la memoria física y debe cargarse por partes (páginas) desde el disco rígido), el 80386 permite seguir ejecutando los programas después de haberse detectado fallos de segmentos o de páginas. Si una página determinada no se encuentra en memoria, el 80386 se lo indica al sistema operativo mediante la excepción 14, luego éste carga dicha página desde el disco y finalmente puede seguir ejecutando el programa, como si hubiera estado dicha página todo el tiempo. Como se puede observar, este proceso es transparente para la aplicación, por lo que el programador no debe preocuparse por cargar partes del código desde el disco ya que esto lo hace el sistema operativo con la ayuda del microprocesador. La memoria se organiza en uno o más segmentos de longitud variable, con tamaño máximo de 4 gigabytes. Estos segmentos, como se vio en la explicación del 80286, tienen atributos asociados, que incluyen su ubicación, tamaño, tipo (pila, código o datos) y características de protección. La unidad de segmentación provee cuatro niveles de protección para aislar y proteger aplicaciones y el sistema operativo. Este tipo de protección por hardware permite el diseño de sistemas con un alto grado de integridad. El 80386 tiene dos modos de operación: modo de direccionamiento real (modo real), y modo de direccionamiento virtual protegido (modo protegido). En modo real el 80386 opera como un 8086 muy 83 El microprocesador 80386
- 85. rápido, con extensiones de 32 bits si se desea. El modo real se requiere primariamente para preparar el procesador para que opere en modo protegido. El modo protegido provee el acceso al sofisticado manejo de memoria y paginado. Dentro del modo protegido, el software puede realizar un cambio de tarea para entrar en tareas en modo 8086 virtual (V86 mode) (esto es nuevo con este microprocesador). Cada una de estas tareas se comporta como si fuera un 8086 el que lo está ejecutando, lo que permite ejecutar software de 8086 (un programa de aplicación o un sistema operativo). Las tareas en modo 8086 virtual pueden aislarse entre sí y del sistema operativo (que debe utilizar instrucciones del 80386), mediante el uso del paginado y el mapa de bits de permiso de entrada/salida (I/O Permission Bitmap). Finalmente, para facilitar diseños de hardware de alto rendimiento, la interfaz con el bus del 80386 ofrece pipelining de direcciones, tamaño dinámico del ancho del bus de datos (puede tener 16 ó 32 bits según se desee en un determinado ciclo de bus) y señales de habilitación de bytes por cada byte del bus de datos. Hay más información sobre esto en la sección de hardware del 80386. Diagrama en bloques del 80386 Versiones del 80386 80386: En octubre de 1985 la empresa Intel lanzó el microprocesador 80386 original de 16 MHz, 84 El microprocesador 80386
- 86. con una velocidad de ejecución de 6 millones de instrucciones por segundo y con 275.000 transistores. La primera empresa en realizar una computadora compatible com IBM PC AT basada en el 80386 fue Compaq con su Compaq Deskpro 386 al año siguiente. 386SX: Para facilitar la transición entre las computadoras de 16 bits basadas en el 80286, apareció en junio de 1988 el 80386 SX con bus de datos de 16 bits y 24 bits de direcciones (al igual que en el caso del 80286). Este microprocesador permitió el armado de computadoras en forma económica que pudieran correr programas de 32 bits. El 80386 original se le cambió de nombre: 80386 DX. 386SL: En 1990 Intel introdujo el miembro de alta integración de la familia 386: el 80386 SL con varias características extras (25 MHz, frecuencia reducida ó 0 MHz, interfaz para caché opcional externo de 16, 32 ó 64 KB, soporte de LIM 4.0 (memoria expandida) por hardware, generación y verificación de paridad, ancho de bus de datos de 8 ó 16 bits) que lo hacen ideal para equipos portátiles. Registros del 80386 El 80386 tiene registros de 32 bits en las siguientes categorías: Registros de propósito general. Registros de segmento. Puntero de instrucciones Indicadores. Registros de control (nuevos en el 80386). Registros de direcciones de sistema. Registros de depuración (debug) (nuevos en el 80386). Registros de test (nuevos en el 80386). Todos los registros de los microprocesadores 8086, 80186 y 80286 son un subconjunto de los del 80386. La siguiente figura muestra los registros de la arquitectura base del 80386, que incluye los registros de uso general, el puntero de instrucciones y el registro de indicadores. Los contenidos de estos registros y de los selectores del párrafo siguiente son específicos para cada tarea, así que se cargan automáticamente al ocurrir una operación de cambio de tarea. La arquitectura base también incluye seis segmentos direccionables directamente, cada uno de 4 gigabytes de tamaño máximo. Los segmentos se indican mediante valores de selectores puestos en los registros de segmento del 80386. Si se desea se pueden cargar diferentes selectores a medida que corre el programa. Registros de la arquitectura base 85 El microprocesador 80386
- 87. Tipo Registros Bits 31-16 Bits 15-0 Descripción Uso general EAX EAX31-16 EAX15-0 = AX Acumulador EBX EBX31-16 EBX15-0 = BX Base ECX ECX31-16 ECX15-0 = CX Contador EDX EDX31-16 EDX15-0 = DX Datos ESI ESI31-16 ESI15-0 = SI Indice Fuente EDI EDI31-16 EDI15-0 = DI Indice Destino EBP EBP31-16 EBP15-0 = BP Puntero Base ESP ESP31-16 ESP15-0 = SP Puntero de Pila De segmento CS No aplicable: estos registros son de 16 bits CS Segmento de código SS SS Segmento de pila DS DS Segmento de datos ES DS Segmentos de datos extra FS DS GS DS Otros EIP EIP31-16 EIP15-0 = IP Puntero de instrucciones EFlags EFlags31-16 EFlags15-0 = Flags Indicadores Registros de propósito general Los ocho registros de propósito general de 32 bits mantienen datos y direcciones. Estos registros soportan operandos de 1, 8, 16, 32 y 64 bits y campos de bits de 1 a 32 bits. Soportan operandos de direcciones de 16 y de 32 bits. Los nombres simbólicos son: EAX, EBX, ECX, EDX, ESI, EDI, EBP y ESP. Los 16 bits menos significativos se pueden acceder separadamente. Esto se hace usando los nombres AX, BX, CX, DX, SI, DI, BP y SP, que se utilizan de la misma manera que en los procesadores previos. Al igual que en el 80286 y anteriores, AX se divide en AH y AL, BX se divide en BH y BL, CX se divide en CH y CL y DX se divide en DH y DL. Los ocho registros de uso general de 32 bits se pueden usar para direccionamiento indirecto. Cualquiera de los ocho registros puede ser la base y cualquiera menos ESP puede ser el índice. El índice se puede multiplicar por 1, 2, 4 u 8. Ejemplos de direccionamiento indirecto: MOV ECX,[ESP] MOV AL, [EAX + EDI * 8] ADD CL, [EDX + EDX + 8245525h] INC DWORD PTR TABLA[EAX * 4] 86 El microprocesador 80386
- 88. En modo real y en modo 8086 virtual, la suma de la base, el índice y el desplazamiento debe estar entre 0 y 65535 para que no se genere una excepción 13. El segmento por defecto es SS si se utiliza EBP o ESP como base, en caso contrario es DS. En el caso de usar direccionamiento de 16 bits, sólo se pueden usar las mismas combinaciones que para el 8088. No se pueden mezclar registros de 16 y de 32 bits para direccionamiento indirecto. Puntero de instrucciones El puntero de instrucciones es un registro de 32 bits llamado EIP, el cual mantiene el offset de la próxima instrucción a ejecutar. El offset siempre es relativo a la base del segmento de código (CS). Los 16 bits menos significativos de EIP conforman el puntero de instrucciones de 16 bits llamado IP, que se utiliza para direccionamiento de 16 bits. Registro de indicadores Es un registro de 32 bits llamado EFlags. Los bits definidos y campos de bits controlan ciertas operaciones e indican el estado del 80386. Los 16 bits menos significativos (bits 15-0) llevan el nombre de Flags, que es más útil cuando se ejecuta código de 8086 y 80286. La descripción de los indicadores es la siguiente: VM (Virtual 8086 Mode, bit 17): Este bit provee el modo 8086 virtual dentro del modo protegido. Si se pone a 1 cuando el 80386 está en modo protegido, entrará al modo 8086 virtual, manejando los segmentos como lo hace el 8086, pero generando una excepción 13 (Violación general de protección) en instrucciones privilegiadas (aquéllas que sólo se pueden ejecutar en modo real o en el anillo 0). El bit VM sólo puede ponerse a 1 en modo protegido mediante la instrucción IRET (ejecutando en nivel de privilegio cero) y por cambios de tarea en cualquier anillo. El bit VM no cambia con la instrucción POPFD. La instrucción PUSHFD siempre pone un cero en el bit correspondiente en la pila, aunque el modo 8086 virtual esté activado. La imagen de EFlags puesta en la pila durante el procesamiento de una interrupción o salvada en un Task State Segment durante cambios de tarea, contendrá un uno en el bit 17 si el código interrumpido estaba ejecutando una tarea tipo 8086 virtual. RF (Resume Flag, bit 16): Este indicador se utiliza junto con los registros de depuración. Se verifica en las fronteras de instrucciones antes del procesamiento de los puntos de parada (breakpoints). Cuando RF vale 1, hace que se ignoren las faltas (hechos que ocasionan una excepción) de depuración. RF se pone automáticamente a cero luego de ejecutar correctamente cualquier instrucción (no se señalan faltas) excepto las instrucciones IRET y POPF y en los cambios de tarea causados por la ejecución de JMP, CALL e INT. Estas instrucciones ponen RF al valor especificado por la imagen almacenada en memoria. Por ejemplo, al final de la rutina de servicio de los puntos de parada, la instrucción IRET puede extraer de la pila una imagen de EFlags que tiene RF = 1 y resumir la ejecución del programa en la dirección del punto de parada sin generar otra falta de punto de parada en el mismo lugar. NT (Nested Task, bit 14): Este indicador se aplica al modo protegido. NT se pone a uno para indicar que la ejecución de la tarea está anidada dentro de otra tarea. Si está a uno, indica que el segmento de estado de la tarea (TSS) de la tarea anidada tiene un puntero válido al TSS de la tarea previa. Este bit se pone a cero o uno mediante transferencias de control a otras tareas. La instrucción IRET verifica el valor de NT para determinar si debe realizar un retorno dentro de la 87 El microprocesador 80386
- 89. misma tarea o si debe hacer un cambio de tarea. Un POPF o IRET afectará el valor de este indicador de acuerdo a la imagen que estaba en la pila, en cualquier nivel de privilegio. IOPL (Input/Output Privilege Level, bits 13-12): Este campo de dos bits se aplica al modo protegido. IOPL indica el CPL (Current Privilege Level) numéricamente máximo (esto es, con menor nivel de privilegio) permitido para realizar instrucciones de entrada/salida sin generar una excepción 13 (Violación general de protección) o consultar el mapa de bits de permiso de E/S (este mapa está ubicado en el segmento de estado de tarea (TSS) con el nuevo formato que provee el 80386). Además indica el máximo valor de CPL que permite el cambio del indicador IF (indicador de habilitación del pin INTR) cuando se ejecuta POPF e IRET. Estas dos últimas instrucciones sólo pueden alterar IOPL cuando CPL = 0. Los cambios de tarea siempre alteran el campo IOPL, cuando la nueva imagen de los indicadores se carga desde el TSS de la nueva tarea. OF (Overflow flag, bit 11): Si vale 1, hubo un desborde en una operación aritmética con signo, esto es, un dígito significativo se perdió debido a que tamaño del resultado es mayor que el tamaño del destino. DF (Direction Flag, bit 10): Define si ESI y/o EDI se autoincrementan (DF = 0) o autodecrementan (DF = 1) durante instrucciones de cadena. IF (INTR enable Flag, bit 9): Si vale 1, permite el reconocimiento de interrupciones externas señaladas en el pin INTR. Cuando vale cero, las interrupciones externas señaladas en el pin INTR no se reconocen. IOPL indica el máximo valor de CPL que permite la alteración del indicador IF cuando se ponen nuevos valores en EFlags desde la pila. TF (Trap enable Flag, bit 8): Controla la generación de la excepción 1 cuando se ejecuta código paso a paso. Cuando TF = 1, el 80386 genera una excepción 1 después que se ejecuta la instrucción en curso. Cuando TF = 0, la excepción 1 sólo puede ocurrir como resultado de las direcciones de punto de parada cargadas en los registros de depuración (DR0-DR3). SF (Sign Flag, bit 7): Se pone a 1 si el bit más significativo del resultado de una operación aritmética o lógica vale 1 y se pone a cero en caso contrario. Para operaciones de 8, 16, 32 bits, el indicador SF refleja el estado de los bits 7, 15 y 31 respectivamente. ZF (Zero Flag, bit 6): Se pone a 1 si todos los bits del resultado valen cero, en caso contrario se pone a cero. AF (Auxiliary carry Flag, bit 4): Se usa para simplificar la adición y sustracción de cantidades BCD empaquetados. AF se pone a 1 si hubo un préstamo o acarreo del bit 3 al 4. De otra manera el indicador se pone a cero. PF (Parity Flag, bit 2): se pone a uno si los ocho bits menos significativos del resultado tienen un número par de unos (paridad par), y se pone a cero en caso de paridad impar (cantidad impar de unos). El indicador PF es función de los ocho bits menos significativos del resultado, independientemente del tamaño de las operaciones. CF (Carry Flag, bit 0): Se pone a uno si hubo arrastre (suma) o préstamo (resta) del bit más significativo del resultado. 88 El microprocesador 80386
- 90. Los bits 5 y 3 siempre valen cero, mientras que el bit 1 siempre vale uno. Registros de segmento del 80386 Son seis registros de 16 bits que mantienen valores de selectores de segmentos identificando los segmentos que se pueden direccionar. En modo protegido, cada segmento puede tener entre un byte y el espacio total de direccionamiento (4 gigabytes). En modo real, el tamaño del segmento siempre es 64 KB. Los seis segmentos direccionables en cualquier momento se definen mediante los registros de segmento CS, DS, ES, FS, GS, SS. El selector en CS indica el segmento de código actual, el selector en SS indica el segmento de pila actual y los selectores en los otros registros indican los segmentos actuales de datos. Registros descriptores de segmento: Estos registros no son visibles para el programador, pero es muy útil conocer su contenido. Dentro del 80386, un registro descriptor (invisible para el programador) está asociado con cada registro de segmento (visible para el programador). Cada descriptor mantiene una dirección base de 32 bits, un límite (tamaño) de 32 bits y otros atributos del segmento. Cuando un selector se carga en un registro de segmento, el registro descriptor asociado se cambia automáticamente con la información correcta. En modo real, sólo la dirección base se cambia (desplazando el valor del selector cuatro bits hacia la izquierda), ya que el límite y los otros atributos son fijos. En modo protegido, la dirección base, el límite y los otros atributos se cargan con el contenido de una tabla usando el selector como índice. Siempre que ocurre una referencia a memoria, se utiliza automáticamente el registro descriptor de segmento asociado con el segmento que se está usando. La dirección base de 32 bits se convierte en uno de los componentes para calcular la dirección, el límite de 32 bits se usa para verificar si una referencia no supera dicho límite (no se referencia fuera del segmento) y los atributos se verifican para determinar si hubo alguna violación de protección u otro tipo. Registros de control El 80386 tiene tres registros de control de 32 bits, llamados CR0, CR2 y CR3, para mantener el estado de la máquina de naturaleza global (no el específico de una tarea determinada). Estos registros, junto con los registros de direcciones del sistema, mantienen el estado de la máquina que afecta a todas las tareas en el sistema. Para acceder los registros de control, se utiliza la instrucción MOV. CR0 (Registro de control de la máquina): Contiene seis bits definidos para propósitos de control y estado. Los 16 bits menos significativos de CR0 también se conocen con el nombre de palabra de estado de la máquina (MSW), para la compatibilidad con el modo protegido del 80286. Las instrucciones LMSW y SMSW se toman como casos particulares de carga y almacenamiento de CR0 donde sólo se opera con los 16 bits menos significativos de CR0. Para lograr la compatibilidad con sistemas operativos del 80286 la instrucción LMSW opera en forma idéntica que en el 80286 (ignora los nuevos bits definidos en CR0). Los bits definidos de CR0 son los siguientes: PG (Paging Enable, bit 31 de CR0): Este bit se pone a uno para habilitar la unidad de paginado que posee el chip. Se pone a cero para deshabilitarlo. El paginado sólo funciona en modo protegido, por lo que si PG = 1, deberá ser PE = 1. Nuevo en 80386. ET (Processor Extension Type, bit 4 de CR0): Indica el tipo de coprocesador (80287, 80387) 89 El microprocesador 80386
- 91. según se detecte por el nivel del pin /ERROR al activar el pin RESET. El bit ET puede ponerse a cero o a uno cargando CR0 bajo control del programa. Si ET = 1, se usa el protocolo de 32 bits del 80387, mientras que si ET = 0, se usa el protocolo de 16 bits del 80287. Para lograr la compatibilidad con el 80286, la instrucción LMSW no altera este bit. Sin embargo, al ejecutar SMSW, se podrá leer en el bit 4 el valor de este indicador. Nuevo en 80386. TS (Task Switched, bit 3 de CR0): Se pone a uno cuando se realiza una operación de cambio de tarea. Si TS = 1, un código de operación ESC del coprocesador causará una excepción 7 (Coprocesador no disponible). El manejador de la excepción típicamente salva el contexto del 80287/80387 que pertenece a la tarea previa, carga el estado del 80287/80387 con los valores de la nueva tarea y pone a cero el indicador TS antes de retornar a la instrucción que causó la excepción. EM (Emulate Coprocessor, bit 2 de CR0): Si este bit vale uno, hará que todos los códigos de operación de coprocesador causen una excepción 7 (Coprocesador no disponible). Si vale cero, permite que esas instrucciones se ejecuten en el 80287/80387 (éste es el valor del indicador después del RESET). El código de operación WAIT no se ve afectado por el valor del indicador. MP (Monitor Coprocessor, bit 1 de CR0): Este indicador se usa junto con TS para determinar si la instrucción WAIT generará una excepción 7 cuando TS = 1. Si MP = TS = 1, al ejecutar WAIT se genera la excepción. Nótese que TS se pone a uno cada vez que se realiza un cambio de tarea. PE (Protection Enable, bit 0 de CR0): Se pone a uno para habilitar el modo protegido. Si vale cero, se opera otra vez en modo real. PE se puede poner a uno cargando MSW o CR0, pero puede ser puesto a cero sólo mediante una carga en CR0. Poner el bit PE a cero es apenas una parte de una secuencia de instrucciones necesarias para la transición de modo protegido a modo real. Nótese que para la compatibilidad estricta con el 80286, PE no puede ponerse a cero con la instrucción LMSW. CR2 (Dirección lineal de falta de página): Mantiene la dirección lineal de 32 bits que causó la última falta de página detectada. El código de error puesto en la pila del manejador de la falta de página cuando se la invoca provee información adicional sobre la falta de página. Un cambio de tareas a través de un TSS que cambie el valor de CR3, o una carga explícita de CR3 con cualquier valor, invalidará todas las entradas en la tabla de páginas que se encuentran en el caché de la unidad de paginación. Si el valor de CR3 no cambia durante el cambio de tareas se considerarán válidos los valores almacenados en el caché. Registros de direcciones del sistema Cuatro registros especiales se definen en el modelo de protección del 80286/80386 para referenciar tablas o segmentos. Estos últimos son: GDT (Tabla de descriptores globales). IDT (Tabla de descriptores de interrupción). LDT (Tabla de descriptores locales). TSS (Segmento de estado de la tarea). Las direcciones de estas tablas y segmentos se almacenan en registros especiales, llamados GDTR, IDTR, LDTR y TR respectivamente. 90 El microprocesador 80386
- 92. GDTR e IDTR: Estos registros mantienen la dirección lineal base de 32 bits y el límite de 16 bits de GDT e IDT, respectivamente. Los segmentos GDT e IDT, como son globales para todas las tareas en el sistema, se definen mediante direcciones lineales de 32 bits (sujeto a traducción de página si el paginado está habilitado mediante el bit PG) y límite de 16 bits. LDTR y TR: Estos registros mantienen los selectores de 16 bits para el descriptor de LDT y de TSS, respectivamente. Los segmentos LDT y TSS, como son específicos para cada tarea, se definen mediante valores de selector almacenado en los registros de segmento del sistema. Nótese que un registro descriptor del segmento (invisible para el programador) está asociado con cada registro de segmento del sistema. Registros de depuración Al igual que en los procesadores anteriores, el 80386 tiene algunas características que simplifica el proceso de depuración de programas. Las dos características compartidas con los microprocesadores anteriores son: 1) El código de operación de punto de parada INT 3 (0CCh). 2) La capacidad de ejecución paso a paso que provee el indicador TF. Lo nuevo en el 80386 son los registros de depuración. Los seis registros de depuración de 32 bits accesibles al programador, proveen soporte para depuración (debugging) por hardware. Los registros DR0-DR3 especifican los cuatro puntos de parada (breakpoints). Como los puntos de parada se indican mediante registros en el interior del chip, un punto de parada de ejecución de instrucciones se puede ubicar en memoria ROM o en código compartido por varias tareas, lo que no es posible utilizando el código de operación INT 3. El registro de control DR7 se utiliza para poner y habilitar los puntos de parada y el registro de estado DR6 indica el estado actual de los puntos de parada. Después del reset, los puntos de parada están deshabilitados. Los puntos de parada que ocurren debido a los registros de depuración generan una excepción 1. Registros de direcciones lineales de puntos de parada (DR0 - DR3): Se pueden especificar hasta cuatro direcciones de puntos de parada escribiendo en los registros DR0 a DR3. Las direcciones especificadas son direcciones lineales de 32 bits. El hardware del 80386 continuamente compara las direcciones lineales de los registros con las direcciones lineales que genera el software que se está ejecutando (una dirección lineal es el resultado de computar la dirección efectiva y sumarle la dirección base de 32 bits del segmento). Nótese que si la unidad de paginación del 80386 no está habilitada (mediante el bit PG del registro CR0), la dirección lineal coincide con la física (la que sale por el bus de direcciones), mientras que si está habilitada, la dirección lineal se traduce en la física mediante dicha unidad. Registro de control de depuración (DR7): La definición de los bits de este registro es la siguiente: Campo LEN3 RW3 LEN2 RW2 LEN1 RW1 LEN0 RW0 Bit 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 91 El microprocesador 80386
- 93. Campo Indef. GD Indef. GE LE G3 L3 G2 L2 G1 L1 G0 L0 Bit 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 Campo LENi (Campo de especificación de longitud del punto de parada): Por cada punto de parada existe un campo de dos bits LEN. Este campo especifica la longitud del campo que produce el punto de parada. En el caso de punto de parada por acceso de datos se puede elegir 1, 2 ó 4 bytes, mientras que los de lectura de instrucciones deben tener una longitud de un byte (LENi = 00). La codificación del campo es como sigue: LENi = 00 (1 byte): Los 32 bits de DRi se utilizan para especificar el punto de parada. LENi = 01 (2 bytes): Se utilizan los bits 31-1 de DRi. LENi = 10: Indefinido. No debe utilizarse. LENi = 11 (4 bytes): Se utilizan los bits 31-2 de DRi. Campo RWi (Bits calificadores de acceso a memoria): Existe un campo RW de dos bits por cada uno de los puntos de parada. Este campo especifica el tipo de uso de memoria que produce el punto de parada: RWi = 00: Ejecución de instrucciones solamente. RWi = 01: Escritura de datos solamente. RWi = 10: Indefinido. No debe utilizarse. RWi = 11: Lectura y/o escritura de datos solamente. Los puntos de parada (excepción 1) debido a la ejecución de instrucciones ocurren ANTES de la ejecución, mientras que los puntos de parada debido a acceso a datos ocurren DESPUES del acceso. Uso de LENi y RWi para poner un punto de parada debido a acceso a datos: Esto se realiza cargando la dirección lineal del dato en DRi (i=0-3). RWi puede valer 01 (sólo parar en escritura) o 11 (parar en lectura/escritura). LENi puede ser igual a 00 (un byte), 01 (2 bytes) ó 11 (4 bytes). Si un acceso de datos cae parcial o totalmente dentro del campo definido por DRi y LENi y el punto de parada está habilitado, se producirá la excepción 1. Uso de LENi y RWi para poner un punto de parada debido a la ejecución de una instrucción: Debe cargarse DRi con la dirección del comienzo (del primer prefijo si hay alguno). RWi y LENi deben valer 00. Si se está por ejecutar la instrucción que comienza en la dirección del punto de parada y dicho punto de parada está habilitado, se producirá una excepción 1 antes de que ocurra la ejecución de la instrucción. Campo GD (Detección de acceso de registros de depuración): Los registros de depuración sólo se pueden acceder en modo real o en el nivel de privilegio cero en modo protegido (no se pueden acceder en modo 8086 virtual). El bit GD, cuando vale uno, provee una protección extra contra cualquier acceso a estos registros aun en modo real o en el anillo 0 del modo protegido. Esta protección adicional sirve para garantizar que un depurador por software (Codeview, Turbo Debugger, etc.) pueda tener el control total de los recursos provistos por los registros de depuración cuando sea necesario. El bit GD, cuando vale 1, causa una excepción 1 si una instrucción trata de leer o escribir algún registro de depuración. El bit GD se pone automáticamente a cero al ocurrir dicha excepción, permitiendo al manejador el control de los registros de 92 El microprocesador 80386
- 94. depuración. Bits GE y LE (Punto de parada exactamente cuando ocurre el acceso a datos, global y local): Si GE o LE valen uno, cualquier punto de parada debido a acceso a datos se indicará exactamente después de completar la instrucción que causó la transferencia. Esto ocurre forzando la unidad de ejecución del 80386 que espere que termine la transferencia de datos antes de comenzar la siguiente instrucción. Si GE = LE = 0, la parada ocurrirá varias instrucciones después de la transferencia que lo debería haber causado. Cuando el 80386 cambia de tarea, el bit LE se pone a cero. Esto permite que las otras tareas se ejecuten a máxima velocidad. El bit LE debe ponerse a uno bajo control del software. El bit GE no se altera cuando ocurre un cambio de tarea. Los puntos de parada debido a la ejecución de instrucciones siempre ocurren exactamente, independientemente del valor de GE y LE. Bits Gi y Li (Habilitación del punto de parada, global y local): Si cualquiera de estos bits vale uno, se habilita el punto de parada asociado. Si el 80386 detecta la condición de parada ocurre una excepción 1. Cuando se realiza un cambio de tareas, todos los bits Li se ponen a cero, para evitar excepciones espúreas en la nueva tarea. Estos bits deben ponerse a uno bajo control del software. Los bits Gi no se afectan durante un cambio de tarea. Los bits Gi soportan puntos de parada que están activos en todas las tareas que se ejecutan en el sistema. Registro de estado de depuración (DR6): Este registro permite que el manejador de la excepción 1 determine fácilmente por qué fue llamado. El manejador puede ser invocado como resultado de uno de los siguientes eventos: 1. Punto de parada debido a DR0. 2. Punto de parada debido a DR1. 3. Punto de parada debido a DR2. 4. Punto de parada debido a DR3. 5. Acceso a un registro de depuración cuando GD = 1. 6. Ejecución paso a paso (si TF = 1). 7. Cambio de tareas. El registro DR6 contiene indicadores para cada uno de los eventos arriba mencionados. Los otros bits son indefinidos. Estos indicadores se ponen a uno por hardware pero nunca puestos a cero por hardware, por lo que el manejador de la excepción 1 deberá poner DR6 a cero. Condición 7 6 5 4 3 2 1 Indicador BT BS BD B3 B2 B1 B0 Bit 15 14 13 3 2 1 0 Registros de test Se utilizan dos registros para verificar el funcionamiento del RAM/CAM (Content Addressable Memory) en el buffer de conversión por búsqueda (TLB) de la unidad de paginado del 80386. TR6 es el registro de comando del test, mientras que TR7 es el registro de datos que contiene el dato proveniente del TLB. El TLB guarda las entradas de tabla de página de uso más reciente en un caché que se incluye en el chip, para reducir los accesos a las tablas de páginas basadas en RAM. 93 El microprocesador 80386
- 95. Acceso a registros Hay algunas diferencias en el acceso de registros en modo real y protegido, que se indican a continuación. Escr = Escritura del registro, Lect = Lectura del registro. Registro Modo Real Modo Protegido Modo virtual 8086 Escr Lect Escr Lect Escr Lect Registros generales Sí Sí Sí Sí Sí Sí Registros de segmento Sí Sí Sí Sí Sí Sí Indicadores Sí Sí Sí Sí IOPL IOPL Registros de control Sí Sí CPL=0 CPL=0 No Sí GDTR Sí Sí CPL=0 Sí No Sí IDTR Sí Sí CPL=0 Sí No Sí LDTR No No CPL=0 Sí No No TR No No CPL=0 Sí No No Registros de depuración Sí Sí CPL=0 CPL=0 No No Registros de test Sí Sí CPL=0 CPL=0 No No CPL=0: Los registros se pueden acceder sólo si el nivel de privilegio actual es cero. IOPL: Las instrucciones PUSHF y POPF son sensibles al indicador IOPL en modo 8086 virtual. Compatibilidad Algunos bits de ciertos registros del 80386 no están definidos. Cuando se obtienen estos bits, deben tratarse como completamente indefinidos. Esto es esencial para la compatibilidad con procesadores futuros. Para ello deben seguirse las siguientes recomendaciones: 1. No depender de los estados de cualquiera de los bits no definidos. Estos deben ser enmascarados (mediante la instrucción AND con el bit a enmascarar a cero) cuando se utilizan los registros. 2. No depender de los estados de cualquiera de los bits no definidos cuando se los almacena en memoria u otro registro. 3. No depender de la habilidad que tiene el procesador de retener información escrita en bits marcados como indefinidos. 4. Cuando se cargan registros siempre se deben poner los bits indefinidos a cero. 5. Los registros que se almacenaron previamente pueden ser recargados sin necesidad de enmascarar los bits indefinidos. Los programas que no cumplen con estas indicaciones, pueden llegar a no funcionar en 80486, Pentium y 94 El microprocesador 80386
- 96. siguientes procesadores, donde los bits no definidos del 80386 poseen algún significado en los otros procesadores. Modo protegido en el 80386 Está basado en el modo protegido del 80286, por lo que se recomienda primero leer dicha información. Aquí se mostrarán las diferencias entre ambos microprocesadores. Descriptores de segmento Debido a la mayor cantidad de funciones del 80386, estos descriptores tienen más campos que los descriptores para el 80286. El formato general de un descriptor en el 80386 es: Byte 0: Límite del segmento (bits 7-0). Byte 1: Límite del segmento (bits 15-8). Byte 2: Dirección base del segmento (bits 7-0). Byte 3: Dirección base del segmento (bits 15-8). Byte 4: Dirección base del segmento (bits 23-16). Byte 5: Derechos de acceso del segmento. Byte 6: Bit 7: Granularidad (G): Si vale cero, el límite es el indicado por el campo límite (bits 19-0), mientras que si vale uno, a dicho campo se le agregarán 12 bits a uno a la derecha para formar el límite (de esta manera el límite se multiplica por 4096, pudiendo llegar hasta 4GB como límite máximo). Bit 6: Default (para segmento de código)/Big (para segmento de pila)(D/B): Para los descriptores de segmentos de código si este bit está a uno, el segmento será de 32 bits (se utiliza EIP como offset del puntero de instrucciones, mientras que si vale cero el segmento será de 16 bits (utiliza IP como offset del puntero de instrucciones). Para segmento de pila si el bit vale uno, el procesador usará el registro ESP como puntero de pila, en caso contrario usará SP. Bits 5 y 4: Deben valer cero. Bits 3 a 0: Límite del segmento (bits 19-16). Byte 7: Dirección base del segmento (bits 31-24). El byte de derechos de acceso es el que define qué clase de descriptor es. El bit 4 (S) indica si el segmento es de código o datos (S = 1), o si es del sistema (S = 0). Veremos el primer caso. Bit 7: Presente (P). Si P = 1 el segmento existe en memoria física, mientras que si P = 0 el segmento no está en memoria. Un intento de acceder un segmento que no está presente cargando un registro de segmento (CS, DS, ES, SS, FS o GS) con un selector que apunte a un descriptor que indique que el segmento no está presente generará una excepción 11 (en el caso de SS se generará una excepción 12 indicando que la pila no está presente). El manejador de la interrupción 11 deberá leer el segmento del disco rígido. Esto sirve para implementar memoria virtual. Bits 6 y 5: Nivel de privilegio del descriptor (DPL): Atributo de privilegio del segmento utilizado en tests de privilegio. 95 El microprocesador 80386
- 97. Bit 4: Bit descriptor del segmento (S): Como se explicó más arriba, este bit vale 1 para descriptores de código y datos. Bit 3: Ejecutable (E): Determina si el segmento es de código (E = 1), o de datos (E = 0). Si el bit 3 vale cero: Bit 2: Dirección de expansión (ED): Si E = 0, el segmento se expande hacia arriba, con lo que los offsets deben ser menores o iguales que el límite. Si E = 1, el segmento se expande hacia abajo, con lo que los offsets deben ser mayores que el límite. Si no ocurre esto se genera una excepción 13 (Fallo general de protección) (en el caso de la pila se genera una excepción 12). Bit 1: Habilitación de escritura (W): Si W = 0 no se puede escribir sobre el segmento, mientras que si W = 1 se puede realizar la escritura. Si el bit 3 vale uno: Bit 2: Conforme (C): Si C = 1, el segmento de código sólo puede ser ejecutado si CPL es mayor que DPL y CPL no cambia. Los segmentos conformes sirven para rutinas del sistema operativo que no requieran protección, tales como rutinas matemáticas, por ejemplo. Bit 1: Habilitación de lectura (R): Si R = 0, el segmento de código no se puede leer, mientras que si R = 1 sí. No se puede escribir sobre el segmento de código. Bit 0: Accedido (A): Si A = 0 el segmento no fue accedido, mientras que si A = 1 el selector se ha cargado en un registro de segmento o utilizado por instrucciones de test de selectores. Este bit es puesto a uno por el microprocesador. Si se lee o escribe en un segmento donde no está permitido o se intenta ejecutar en un segmento de datos se genera una excepción 13 (Violación general de protección). Si bien no se puede escribir sobre un segmento de código, éstos se pueden inicializar o modificar mediante un alias. Los alias son segmentos de datos con permiso de escritura (E = 0, W = 1) cuyo rango de direcciones coincide con el segmento de código. Los segmentos de código cuyo bit C vale 1, pueden ejecutarse y compartirse por programas con diferentes niveles de privilegio (ver la sección sobre protección, más adelante). A continuación se verá el formato del byte de derechos de acceso para descriptores de segmentos del sistema: Bit 7: Presente (P): Igual que antes. Bits 6 y 5: Nivel de privilegio del descriptor (DPL): Igual que antes. Bit 4: Bit descriptor del segmento (S): Como se explicó más arriba, este bit vale 0 para descriptores del sistema. Bits 3-0: Tipo de descriptor: En el 80386 están disponibles los siguientes: 96 El microprocesador 80386
- 98. 0000: Inválido 1000: Inválido 0001: TSS tipo 286 disponible 1001: TSS tipo 386 disponible 0010: LDT 1010: Inválido 0011: TSS tipo 286 ocupado 1001: TSS tipo 386 ocupado 0100: Compuerta de llamada tipo 286 1010: Compuerta de llamada tipo 386 0101: Compuerta de tarea tipo 286 ó 386 1011: Inválido 0110: Compuerta de interrupción tipo 286 1110: Compuerta de interrupción tipo 286 0111: Compuerta de trampa tipo 286 1111: Compuerta de trampa tipo 286 Vea la información sobre TSS tipo 286, LDT y compuertas en las secciones correspondientes del microprocesador 80286. Segmento de estado de la tarea El descriptor TSS apunta a un segmento que contiene el estado de la ejecución del 80386 mientras que un descriptor de compuerta de tarea contiene un selector de TSS. En el 80386 hay dos tipos de TSS: tipo 286 y tipo 386. El primero es idéntico al TSS del microprocesador 80286, mientras que la del 80386 tiene el siguiente formato: 97 El microprocesador 80386
- 99. Mapa de bits de permisos de entrada/salida Aparte de poder almacenar los registros nuevos del 80386, el segmento de estado de la tarea tiene este nuevo campo, como se puede apreciar en la parte inferior de la tabla. Cuando el procesador debe acceder a un puerto de entrada/salida (usando una instrucción OUT, IN, OUTS o INS) en modo protegido, el procesador primero verifica si CPL <= IOPL. Si esto ocurre, la instrucción se ejecuta. En caso contrario si la tarea en ejecución está asociada a una TSS tipo 286 el 80386 lanza una excepción 13. Si está asociada con una TSS tipo 386, el procesador consulta esta tabla para saber si debe ejecutar la instrucción o si debe lanzar una excepción 13. El mapa de bits de permisos de entrada/salida se puede ver como una cadena de bits cuya longitud puede ser entre cero y 65536 bits. Cada bit corresponde a un puerto (ver la figura que está más arriba). Si el bit está a cero, la instrucción de E/S se puede ejecutar. De esta manera se pueden proteger zonas de espacio de E/S en forma selectiva. El inicio del mapa de bits está indicado por el puntero que está en el offset 66h del TSS. El mapa de bits puede ser truncado ajustando el límite del segmento TSS. Todos los puertos de E/S que no tengan una entrada en el mapa de bits debido a lo anterior, no se podrán acceder (es como si estuviera el bit correspondiente del mapa a "1"). Al final del mapa de bits debe haber un byte a FFh. Este byte debe estar dentro del límite del TSS. Paginación en el 80386 La paginación es un tipo de manejo de memoria útil para sistemas operativos multitarea que manejan memoria virtual. A diferencia de la segmentación que modulariza programas y datos en segmentos de longitud variable, la paginación divide los programas en varias páginas de tamaño fijo. Estas páginas no tienen niguna relación con la estructura lógica del programa. Como la mayoría de los programas utilizan referencias cercanas (esto se llama efecto de localidad), sólo es necesaria una pequeña cantidad de páginas presentes en la memoria por cada tarea. Mecanismo de paginación El 80386 utiliza dos niveles de tablas para traducir las direcciones lineales (que vienen de la unidad de segmentación) en una dirección física. Los tres componentes del mecanismo de paginado son: el 98 El microprocesador 80386
- 100. directorio de páginas, las tablas de páginas y las páginas mismas. Cada uno de estos elementos ocupa 4KB en la memoria física. Un tamaño uniforme para todos los elementos simplifica el manejo de memoria, ya que no existe fragmentación. La siguiente figura muestra cómo funciona el mecanismo de paginación: Registros de control usados para la paginación El registro CR2 es el que mantiene la dirección lineal de 32 bits que causó el último fallo de página detectado por el microprocesador. El registro CR3 contiene la dirección física inicial del directorio de páginas. Los doce bits menos significativos del registro siempre están a cero para que siempre el directorio de páginas esté dentro de una página determinada. La operación de carga mediante la instrucción MOV CR3, reg o bien un cambio de tareas que implique un cambio de valor del registro CR3 hace que se eliminen las entradas del caché de la tabla de páginas. Directorio de páginas La longitud es de 4KB y permite hasta 1024 entradas. Estas entradas se seleccionan mediante los bits 31-22 de la dirección lineal (que viene de la unidad de segmentación). Cada entrada contiene la dirección e información adicional del siguiente nivel de tabla, la tabla de páginas, como se muestra a continuación: 31 - 12 11 - 9 8 7 6 5 4 3 2 1 0 Dirección tabla de páginas (31-12) Libre 0 0 D A 0 0 U/S R/W P 99 El microprocesador 80386
- 101. Más abajo se explica el significado de estos campos. Tabla de páginas Las tablas de páginas tienen una longitud de 4KB y permiten hasta 1024 entradas. Estas entradas se seleccionan mediante los bits 21-12 de la dirección lineal. Cada entrada contiene la dirección inicial e información estadística de la página. Los 20 bits más significativos de la dirección de la página se concatenan con los 12 bits menos significativos de la dirección lineal para formar la dirección física. Las tareas pueden compartir tablas de páginas. Además el sistema operativo puede enviar una o más tablas al disco (si la memoria RAM está llena). El formato de una entrada de la tabla de páginas es: 31 - 12 11 - 9 8 7 6 5 4 3 2 1 0 Dirección física de la página (31-12) Libre 0 0 D A 0 0 U/S R/W P Más abajo se explica el significado de estos campos. Entradas del directorio y las tablas de páginas Los doce bits menos significativos contienen información estadística acerca de las tablas de páginas y las páginas respectivamente. El bit 0 (Presente) indica si la entrada se puede utilizar para traducir de dirección lineal a física. Si P = 0 no se puede, mientras que si P = 1 sí. Cuando P = 0 los otros 31 bits quedan libres para que los use el software. Por ejemplo, estos bits podrían utilizarse para indicar dónde se encuentra la página en el disco. El bit 5 (Accedido), es puesto a uno por el 80386 en ambos tipos de entradas cuando ocurre un acceso de lectura o escritura en una dirección que esté dentro de una página cubierta por estas entradas. El bit 6 (Dirty), es puesto a uno por el microprocesador cuando ocurre un acceso de escritura. Los tres bits marcados como libre los puede utilizar el software. Los bits 2 (Usuario/Supervisor) y 1 (Lectura/Escritura) se utilizan para proteger páginas individuales, como se muestra en el siguiente apartado. Protección a nivel de página Para la paginación existen dos niveles de protección: usuario que corresponde al nivel de privilegio 3 y supervisor que corresponde a los otros niveles: 0, 1 y 2. Los programas que se ejecutan en estos niveles no se ven afectados por este esquema de protección. Los bits U/S y R/W se utilizan para proveer protección Usuario/Supervisor y Lectura/Escritura para páginas individuales o para todas las páginas cubiertas por una tabla de páginas. Esto se logra tomando los bits U/S y R/W más restrictivos (numéricamente inferior) entre el directorio de páginas y la tabla de páginas que corresponda a la página en cuestión. Por ejemplo, si los bits U/S y R/W para la entrada del directorio de páginas valen 10, mientras que los correspondientes a la tabla de páginas valen 01, los derechos de acceso para la página será 01. 100 El microprocesador 80386
- 102. La siguiente tabla muestra la protección que dan estos bits: U/S R/W Acceso permitido nivel 3 Acceso permitido niveles 0, 1, 2 0 0 1 1 0 1 0 1 Ninguno Ninguna Sólo lectura Lectura/Escritura Lectura/Escritura Lectura/Escritura Lectura/Escritura Lectura/Escritura Caché de entradas de tablas Con el esquema visto hasta ahora, el procesador debe realizar dos accesos a tablas por cada referencia en memoria. Esto afectaría notablemente el rendimiento del procesador (por cada acceso indicado por el software habría que hacer tres). Para resolver este problema, el 80386 mantiene un caché con las páginas accedidas más recientemente. Este caché es el buffer de conversión por búsqueda (TLB = Translation Lookaside Buffer). El TLB es un caché asociativo de cuatro vías que almacena 32 entradas de tablas de páginas. Como cada página tiene una longitud de 4KB, esto alcanza a 128KB. Para muchos sistemas multitarea, el TLB tendrá un porcentaje de éxito (hit) del 98%. Esto significa que el procesador deberá acceder a las dos tablas el 2% del tiempo. Operación El hardware de paginación opera de la siguiente manera. La unidad de paginación recibe una dirección lineal de 32 bits procedente de la unidad de segmentación. Los 20 bits más significativos son comparados con las 32 entradas del TLB para determinar si la entrada de la tabla de páginas está en el caché. Si está (cache hit), entonces se calcula la dirección física de 32 bits y se la coloca en el bus de direcciones. Si la entrada de la tabla de páginas no se encuentra en el TLB (cache miss), el 80386 leerá la entrada del directorio de páginas que corresponda. Si P=1 (la tabla de páginas está en memoria), entonces el 80386 leerá la entrada que corresponda de la tabla de páginas y pondrá a uno el bit Accedido de la entrada del directorio de páginas. Si P=1 en la entrada de la tabla de páginas indicando que la página se encuentra en memoria, el 80386 actualizará los bits Accedido y Dirty según corresponda y luego accederá a la memoria. Los 20 bits más significativos de la dirección lineal se almacenarán en el TLB para futuras referencias. Si P=0 para cualquiera de las dos tablas, entonces el procesador generará una excepción 14 (Fallo de Página). El procesador también generará una excepción 14, si la referencia a memoria viola los atributos de protección de página (bits U/S y R/W) (por ejemplo, si el programa trata de escribir a una página que es de sólo lectura). En el registro CR2 se almacenará la dirección lineal que causó el fallo de página. Como la excepción 14 se clasifica como un fallo (es recuperable), CS:EIP apuntará a la instrucción que causó el fallo de página. En la pila se pondrá un valor de 16 bits que sirve para que el sistema operativo sepa por qué ocurrió la excepción. El formato de esta palabra es: Bits 15-3: Indefinido. 101 El microprocesador 80386
- 103. Bit 2: Vale 1 si el procesador estaba ejecutando en modo usuario. Vale 0 si el procesador estaba ejecutando en modo supervisor. Nótese que un acceso a una tabla de descriptores siempre se considera modo supervisor, por más que el programa se esté ejecutando en el nivel 3. Bit 1: Vale 1 si el procesador estaba por realizar una escritura. Vale 0 si estaba por realizar una lectura. Bit 0: Vale 1 si hubo una violación de protección en la página. Vale 0 si la página no estaba presente. Modo virtual 8086 El 80386 permite la ejecución de programas para el 8086 tanto en modo real como en modo virtual 8086. De los dos métodos, el modo virtual es el que ofrece al diseñador del sistema la mayor flexibilidad. El modo virtual permite la ejecución de programas para el 8086 manteniendo el mecanismo de protección del 80386. En particular, esto permite la ejecución simultánea de sistemas operativos y aplicaciones para el 8086, y un sistema operativo 80386 corriendo aplicaciones escritas para el 80286 y el 80386. El escenario más común consiste en correr una o más aplicaciones de DOS simultáneamente mientras se corren programas escritos para Windows, todo al mismo tiempo. Una de las mayores diferencias entre los modos real y protegido es cómo se interpretan los selectores de segmentos. Cuando el procesador ejecuta en modo virtual los registros de segmento se usan de la misma manera que en modo real. El contenido del registro de segmento se desplaza hacia la izquierda cuatro bits y luego se suma al offset para formar la dirección lineal. El 80386 permite al sistema operativo especificar cuales son los programas que utilizan el mecanismo de direccionamiento del 8086, y los programas que utilizan el direccionamiento de modo protegido, según la tarea que pertenezcan (una tarea determinada corre en modo virtual o en modo protegido). Mediante el uso del paginado el espacio de direcciones de un megabyte del modo virtual se puede mapear en cualquier lugar dentro del espacio de direccionamiento de 4GB. Como en modo real, las direcciones efectivas (offsets) que superen los 64KB causarán una excepción 13. El hardware de paginación permite que las direcciones lineales de 20 bits producidos por el programa que corre en modo virtual se dividan en 1MB/4(KB/página) = 256 páginas. Cada una de las páginas se pueden ubicar en cualquier lugar dentro del espacio de direcciones físicas de 4GB del 80386. Además, como el registro CR3 (el registro que indica la base del directorio de páginas) se carga mediante un cambio de tareas, cada tarea que corre en modo virtual puede usar un método exclusivo para realizar la correspondencia entre las páginas y las direcciones físicas. Finalmente, el hardware de paginado permite compartir el código del sistema operativo que corre en 8086 entre múltiples aplicaciones que corren en dicho microprocesador. Todos los programas que corren en el modo virtual 8086 se ejecutan en el nivel de privilegio 3, el nivel de menor privilegio, por lo que estos programas se deben sujetar a todas las verificaciones de protección que ocurren en modo protegido. En el modo real, los programas corren en el nivel de privilegio cero, el nivel de mayor privilegio. Cuando una tarea corre en modo virtual, todas las interrupciones y excepciones realizan un cambio de nivel de privilegio hacia el nivel cero, donde corre el sistema operativo 80386.Dicho sistema operativo puede determinar si la interrupción vino de una tarea corriendo en modo virtual o en modo protegido examinando el bit VM de la imagen de los indicadores en la pila (el sistema operativo no debe leer directamente el bit VM puesto que se pone a cero automáticamente al entrar a la rutina de atención de 102 El microprocesador 80386
- 104. interrupción). Para entrar al modo virtual 8086, habrá que ejecutar una instrucción IRET cuando CPL = 0 y cuya imagen de los indicadores en la pila tenga el bit VM a uno. Otra posibilidad consiste en ejecutar un cambio de tarea hacia una tarea cuyo TSS tipo 386 tenga el bit VM a uno en la imagen de los indicadores. Vectores de interrupción predefinidos Las siguientes son las excepciones que puede generar el microprocesador, por lo que, en modo real, deberán estar los vectores correspondientes (en la zona baja de memoria) que apunten a los manejadores, mientras que en modo protegido, deberán estar los descriptores de compuerta correspondientes en la tabla de descriptores de interrupción (IDT). Clase de excepción Tipo Instrucción que la causa El manejador retorna a dicha instrucción Error de división 0 DIV, IDIV SÍ Excepción de depuración 1 Cualquier instrucción Interrupción NMI 2 INT 2 o NMI NO Interrupción de un byte 3 INT 3 NO Sobrepasamiento 4 INTO NO Fuera de rango 5 BOUND SÍ Código inválido 6 Instrucción ilegal SÍ El dispositivo no existe 7 ESC, WAIT SÍ Doble falta 8 Cualquier instrucción que pueda generar una excepción TSS inválido 10 JMP, CALL, IRET, INT SÍ Segmento no presente 11 Carga de registro de segmento SÍ Falta de pila 12 Referencia a la pila SÍ Violación de protección 13 Referencia a memoria SÍ Falta de página 14 Acceso a memoria SÍ Error del coprocesador 16 ESC, WAIT SÍ Reservado 17-32 Interrupción de 2 bytes 0-255 INT n NO Nuevas instrucciones del 80386 Aparte de las instrucciones del 8088, y las nuevas del 80186 y del 80286, el 80386 tiene las siguientes nuevas instrucciones: BSF dest, src (Bit Scan Forward): Busca el primer bit puesto a 1 del operando fuente src (comenzando 103 El microprocesador 80386
- 105. por el bit cero hasta el bit n-1). Si lo encuentra pone el indicador ZF a 1 y carga el destino dest con el índice a dicho bit. En caso contrario pone ZF a 0. BSR dest, src (Bit Scan Reverse): Busca el primer bit puesto a 1 del operando fuente src (comenzando por el bit n-1 hasta el bit cero). Si lo encuentra pone el indicador ZF a 1 y carga el destino dest con el índice a dicho bit. En caso contrario pone ZF a 0. BT dest, src (Bit Test): El bit del destino dest indexado por el valor fuente se copia en el indicador CF. BTC dest, src (Bit Test with Complement): El bit del destino dest indexado por el valor fuente se copia en el indicador CF y luego se complementa dicho bit. BTR dest, src (Bit Test with Reset): El bit del destino dest indexado por el valor fuente src se copia en el indicador CF y luego pone dicho bit a cero. BTS dest, src (Bit Test with Set): El bit del destino dest indexado por el valor fuente src se copia en el indicador CF y luego pone dicho bit a uno. CDQ (Convert Doubleword to Quadword): Convierte el número signado de 4 bytes en EAX en un número signado de 8 bytes en EDX:EAX copiando el bit más significativo (de signo) de EAX en todos los bits de EDX. CWDE (Convert Word to Extended Doubleword): Convierte una palabra signada en el registro AX en una doble palabra signada en EAX copiando el bit de signo (bit 15) de AX en los bits 31-16 de EAX. JECXZ label (Jump on ECX Zero): Salta a la etiqueta label si el registro ECX vale cero. LFS, LGS, LSS dest, src (Load pointer using FS, GS, SS): Carga un puntero de 32 bits de la memoria src al registro de uso general destino dest y FS, GS o SS. El offset se ubica en el registro destino y el segmento en FS, GS o SS. Para usar esta instrucción la palabra en la dirección indicada por src debe contener el offset, y la palabra siguiente debe contener el segmento. Esto simplifica la carga de punteros lejanos (far) de la pila y de la tabla de vectores de interrupción. MOVSX dest, src (Move with Sign eXtend): Copia el valor del operando fuente src al registro destino dest (que tiene el doble de bits que el operando fuente) extendiendo los bits del resultado con el bit de signo. Se utiliza para aritmética signada (con números positivos y negativos). MOVZX dest, src (Move with Zero eXtend): Copia el valor del operando fuente src al registro destino dest (que tiene el doble de bits que el operando fuente) extendiendo los bits del resultado con ceros. Se utiliza para aritmética no signada (sin números negativos). POPAD (Pop All Doubleword Registers): Retira los ocho registros de uso general de 32 bits de la pila en el siguiente orden: EDI, ESI, EBP, ESP, EBX, EDX, ECX, EAX. El valor de ESP retirado de la pila se descarta. POPFD (Pop Doubleword Flags): Retira de la pila los indicadores completos (32 bits). PUSHAD (Push All Doubleword Registers): Pone los ocho registros de uso general de 32 bits en la pila en el siguiente orden: EAX, ECX, EDX, EBX, ESP, EBP, ESI, EDI. 104 El microprocesador 80386
- 106. PUSHFD (Push Doubleword Flags): Pone los 32 bits del registro de indicadores en la pila. SETcc dest (Set Byte on Condition cc): Pone el byte del destino dest a uno si se cumple la condición, en caso contrario lo pone a cero. Las condiciones son las mismas que para los saltos condicionales (se utilizan las mismas letras que van después de la "J"). SHLD dest, src, count (Shift Left Double precision): Desplaza dest a la izquierda count veces y las posiciones abiertas se llenan con los bits más significativos de src. SHRD dest, src, count (Shift Left Double precision): Desplaza dest a la derecha count veces y las posiciones abiertas se llenan con los bits menos significativos de src. 105 El microprocesador 80386
- 107. Hardware del microprocesador 80386 Terminales del 80386 DX El 80386 DX está encapsulado en el formato PGA (Pin Grid Array) de 132 terminales. La distancia entre los terminales es de 0,1 pulgadas (2,54 milímetros). Los terminales se nombran mediante una letra y un número, como se puede apreciar en el siguiente gráfico: En este caso el 80386 se ve desde la cara donde asoman los terminales (desde "abajo"). Nótese que al lado del pin A1 la diagonal que hace el borde es más pronunciada que en las otras tres esquinas. Esto sirve para la identificación mecánica del circuito integrado. La cápsula tiene forma cuadrada de 1,45 pulgadas (36,802 milímetros) de lado. En los terminales C3, C12, M3 y M12 hay una saliente en los costados para que no se ingrese el circuito integrado hasta el fondo del zócalo. La distribución de los terminales según grupos funcionales es la siguiente (nota: si una señal tiene # al final indica que se activa cuando está en estado bajo): Alimentación El 80386 está implementado mediante la tecnología CHMOS III y tiene requerimientos modestos de potencia. Sin embargo, su alta frecuencia de operación y 72 buffers de salida (dirección, datos, control y HLDA) puede causar picos de potencia cuando los distintos buffers cambian de nivel (conmutan) simultáneamente. Para una distribución limpia de potencia, existen 20 terminales de Vcc (positivo) y 21 de Vss (referencia) que alimentan a las diferentes unidades funcionales del 80386. Los terminales de Vcc son: A1, A5, A7, A10, A14, C5, C12, D12, G2, G3, G12, G14, L12, M3, M7, M13, N4, N7, P2 y P8. Los terminales de Vss son: A2, A6, A9, B1, B5, B11, B14, C11, F2, F3, F14, J2, J3, J12, J13, M4, M8, M10, N3, P6, P14. Las conexiones de potencia y masa se deben realizar a todos los terminales externos mencionados más arriba. En el circuito impreso, todos los terminales de Vcc deben conectarse a un plano de Vcc, mientras que los terminales de Vss deben ir al plano de GND. 106 Hardware del microprocesador 80386
- 108. Debe haber buenos capacitores de desacople cerca del 80386. El 80386 controlando los buses de datos y dirección puede causar picos de potencia, particularmente cuando se manejan grandes cargas capacitivas. Se recomiendan capacitores e interconexiones de baja inductancia para un mejor rendimiento eléctrico. La inductancia se puede reducir acortando las pistas del circuito impreso entre el 80386 y los capacitores de desacople tanto como sea posible. Señal de reloj La señal clock CLK2 provee la temporización para el 80386. Se divide por dos internamente para generar el reloj interno del microprocesador que se utiliza para la ejecución de las instrucciones. El reloj interno posee dos fases: "fase uno" y "fase dos". Cada período de CLK2 es una fase del reloj interno. Si se desea, la fase del reloj interno se puede sincronizar a una fase conocida aplicando la señal de RESET con los tiempos que se indican en el manual del circuito integrado. El terminal correspondiente es el F12. Bus de datos Bus de datos (D0 - D31): Estas señales bidireccionales proveen el camino de los datos de propósito general entre el 80386 y los otros dispositivos. Las entradas y salidas del bus de datos indican "1" cuando están en estado alto (lógica positiva). El bus de datos puede transferir datos en buses de 32 ó 16 bits utilizando una característica especial de este chip controlada por la entrada BS16#. Durante cualquier operación de escritura y durante los ciclos de halt (parada) y shutdown (apagado), el 80386 siempre maneja las 32 señales del bus de datos aunque el tamaño del bus (según las entrada BS16#) sea de 16 bits. Los terminales son los siguientes: ¦ x ¦ 0 ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ +-----+----+----+----+----+----+----+----+----+----+----¦ ¦ D0x ¦ H12¦ H13¦ H14¦ J14¦ K14¦ K13¦ L14¦ K12¦ L13¦ N14¦ ¦ D1x ¦ M12¦ N13¦ N12¦ P13¦ P12¦ M11¦ N11¦ N10¦ P11¦ P10¦ ¦ D2x ¦ M9 ¦ N9 ¦ P9 ¦ N8 ¦ P7 ¦ N6 ¦ P5 ¦ N5 ¦ M6 ¦ P4 ¦ ¦ D3x ¦ P3 ¦ M5 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ Bus de direcciones Bus de direcciones (A2 - A31): Estas salidas de tres estados proveen las direcciones de memoria y de los puertos de entrada/salida. El bus de direcciones es capaz de direccionar 4 gigabytes de espacio de memoria física (00000000h-FFFFFFFFh) y 64 kilobytes de espacio de entrada/salida (00000000-0000FFFFh) para E/S programada. Las transferencias de E/S generadas automáticamente para la comunicación entre el 80386 y el coprocesador utilizan las direcciones 800000F8h-800000FFh, así que A31 en estado alto junto con M/IO# en estado bajo proveen la señal de selección del coprocesador. Las salidas de habilitación de byte (BE0# a BE3#), indican directamente cuáles bytes del bus de datos de 32 bits son los que realmente se utilizan en la transferencia. Esto es lo más conveniente para el hardware externo. BE0# se aplica a D0-D7 BE1# se aplica a D8-D15 BE2# se aplica a D16-D23 BE3# se aplica a D24-D31 107 Hardware del microprocesador 80386
- 109. La cantidad de habilitaciones de byte activos indican el tamaño físico del operando que se está transfiriendo (1, 2, 3 ó 4 bytes). Cuando ocurre un ciclo de escritura de memoria o de E/S y el operando que se transfiere ocupa sólo los 16 bits más significativos del bus de datos (D16-D31), los datos duplicados se presentan simultáneamente en los 16 bits menos significativos (D0-D15). Se realiza esta duplicación para lograr un rendimiento óptimo en buses de 16 bits. El patrón de los datos que se repiten depende de las habilitaciones de byte activos en el ciclo de escritura: Habilitaciones de byte ¦ Datos que se escriben ¦ Duplicación BE3# ¦BE2# ¦BE1# ¦BE0# ¦ D24-D31¦D16-D23¦D8-D15¦D0-D7 ¦ automática -----+-----+-----+-----+--------+-------+------+------+------------- Alto ¦Alto ¦Alto ¦Bajo ¦ indef ¦ indef ¦ indef¦ A ¦ no Alto ¦Alto ¦Bajo ¦Alto ¦ indef ¦ indef ¦ B ¦ indef¦ no Alto ¦Bajo ¦Alto ¦Alto ¦ indef ¦ C ¦ indef¦ C ¦ sí Bajo ¦Alto ¦Alto ¦Alto ¦ D ¦ indef ¦ D ¦ indef¦ sí Alto ¦Alto ¦Bajo ¦Bajo ¦ indef ¦ indef ¦ B ¦ A ¦ no Alto ¦Bajo ¦Bajo ¦Alto ¦ indef ¦ C ¦ B ¦ indef¦ no Bajo ¦Bajo ¦Alto ¦Alto ¦ D ¦ C ¦ D ¦ C ¦ sí Alto ¦Bajo ¦Bajo ¦Bajo ¦ indef ¦ C ¦ B ¦ A ¦ no Bajo ¦Bajo ¦Bajo ¦Alto ¦ D ¦ C ¦ B ¦ indef¦ no Bajo ¦Bajo ¦Bajo ¦Bajo ¦ D ¦ C ¦ B ¦ A ¦ no donde: D = Datos correspondientes a las posiciones D24-D31 C = Datos correspondientes a las posiciones D16-D23 B = Datos correspondientes a las posiciones D8-D15 A = Datos correspondientes a las posiciones D0-D7 Los terminales son los siguientes: ¦ x ¦ 0 ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ +-----+----+----+----+----+----+----+----+----+----+----¦ ¦ A0x ¦ ¦ ¦ C4 ¦ A3 ¦ B3 ¦ B2 ¦ C3 ¦ C2 ¦ C1 ¦ D3 ¦ ¦ A1x ¦ D2 ¦ D1 ¦ E3 ¦ E2 ¦ E1 ¦ F1 ¦ G1 ¦ H1 ¦ H2 ¦ H3 ¦ ¦ A2x ¦ J1 ¦ K1 ¦ K2 ¦ L1 ¦ L2 ¦ K3 ¦ M1 ¦ N1 ¦ L3 ¦ M2 ¦ ¦ A3x ¦ P1 ¦ N2 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ BEx#¦ E12¦ C13¦ B13¦ A13¦ ¦ ¦ ¦ ¦ ¦ ¦ Generación de A1 y A0 a partir de BE0#-BE3#: +----+ BE0# -------¦ ¦ +---+ ¦NAND+-----¦NOT+----- A1 BE1# -------¦ ¦ +---+ +----+ +----+ BE0# ---------------¦ ¦ ¦NAND+----+ BE2# ---------------¦ ¦ ¦ +----+ +----+ +--¦ ¦ ¦NAND+---- A0 +----+ +--¦ ¦ BE0# ---------------¦ ¦ ¦ +----+ +---+ ¦NAND+----+ BE1# -----¦NOT+-----¦ ¦ +---+ +----+ 108 Hardware del microprocesador 80386
- 110. Bus de Control Señales de definición del ciclo de bus Son cuatro: W/R#, D/C#, M/IO#, LOCK#). Estas salidas de tres estados definen el tipo de ciclo de bus que se está realizando. W/R# distingue entre ciclos de escritura y lectura, D/C# distingue entre ciclos de datos y de control, M/IO# distingue entre ciclos de memoria y de entrada/salida y LOCK# distingue entre ciclos de bus donde se bloquea (lock) o no el acceso a otros manejadores de bus (bus masters). Las tres señales más importantes para definir el ciclo de bus son los tres primeros, ya que ésas son las señales que se activan cuando se activa la salida ADS# (ADdress Status output). La señal LOCK# se activa en el comienzo del primer ciclo de bloqueo, que, debido al pipelining, puede ocurrir después que se activó ADS#. La salida LOCK# se desactiva cuando se termina el último ciclo de bus bloqueado. La siguiente tabla ocurre cuando se activa ADS# (ADS# = 0): M/IO# ¦ D/C# ¦ W/R# ¦ Tipo de ciclo de bus ¦ Bloqueado ------+------+------+-----------------------------------+----------- Bajo ¦ Bajo ¦ Bajo ¦ Reconocimiento de interrupción ¦ sí Bajo ¦ Bajo ¦ Alto ¦ No ocurre ¦ -- Bajo ¦ Alto ¦ Bajo ¦ Lectura de área de E/S ¦ no Bajo ¦ Alto ¦ Alto ¦ Escritura en área de E/S ¦ no Alto ¦ Bajo ¦ Bajo ¦ Lectura de código (instrucciones) ¦ no Alto ¦ Bajo ¦ Alto ¦ Parada: Dirección = 2 ¦ no ¦ ¦ ¦ (BE0# Alto, BE1# Alto, ¦ ¦ ¦ ¦ BE2# Bajo, BE3# Alto, ¦ ¦ ¦ ¦ A2-A31 Bajo) ¦ ¦ ¦ ¦ Apagado: Dirección = 0 ¦ no ¦ ¦ ¦ (BE0# Bajo, BE1# Alto, ¦ ¦ ¦ ¦ BE2# Alto, BE3# Alto, ¦ ¦ ¦ ¦ A2-A31 Bajo) ¦ Alto ¦ Alto ¦ Bajo ¦ Lectura de datos de memoria ¦ algunos Alto ¦ Alto ¦ Alto ¦ Escritura de datos en memoria ¦ ciclos Señales de control del bus Las siguientes señales permiten que el procesador indique cuando comienza un ciclo y permite que otro hardware controle el pipelining de direcciones, el ancho del bus de datos y la finalización del ciclo del bus. Estado de las direcciones (ADS#) Esta salida triestado indica que se está enviando por los pines del 80386 las señales de definición del ciclo de bus y las direcciones (W/R#, D/C#, M/IO#, BE0#-BE3# y A2-A31). Es el terminal E14 en la figura que aparece más arriba Reconocimiento de transferencia (READY#) Esta entrada indica que el ciclo de bus actual está completo, y que los bytes indicados por BE0# a BE3# y BS16# son aceptados (caso de escritura) o entregados (caso de lectura). Si READY# se encuentra activo cuando lo muestrea el 80386 durante una lectura, el microprocesador guarda el dato y da por terminado el ciclo de bus, mientras que si lo encuentra activo en un ciclo de escritura, el procesador termina el ciclo de bus. La señal READY# se ignora en el primer estado del ciclo de bus (se muestrea a partir del segundo estado). READY# debe activarse para reconocer cualquier ciclo de bus (como aparece en la tabla que figura más arriba), incluyendo la indicación de parada (halt) y de apagado (shutdown). Este es el pin G13. 109 Hardware del microprocesador 80386
- 111. Pedido de la siguiente dirección (NA#) Esta señal se utiliza para pedir pipelining de direcciones. Indica que el sistema está preparado para aceptar nuevos valores de BE0#-BE3#, A2-A31, W/R#, D/C# y M/IO# del 80386 aunque no se haya reconocido el final del presente ciclo de bus mediante el terminal READY#. Si esta entrada está activa cuando el 80386 pide una muestra de esta señal, se envía la siguiente dirección por el bus. El terminal correspondiente es el D13. Tamaño del bus de 16 bits (BS16#) Esta señal permite que el 80386 se pueda conectar tanto a buses de 32 bits como de 16 bits. Activando esta señal hace que el ciclo actual de bus utilice la mitad menos significativa (D0-D15) del bus de datos, correspondiente a BE0# y BE1#. No tiene ningún efecto si solamente BE0# y/o BE1# se activan en el ciclo. Sin embargo, durante los ciclos de bus donde se tendrían que activar BE2# y/o BE3#, la activación de BS16# hará que el 80386 realice los ajustes necesarios para la transferencia correcta de los bytes superiores usando solamente las señales D0-D15. Si el operando ocupa ambas mitades del bus de datos y se activa BS16#, el 80386 realizará otro ciclo de bus de 16 bits automáticamente. Se requieren algunas compuertas externas para generar las señales A1, BHE y BLE, que son las señales de los procesadores de 16 bits para la generación de direcciones (BHE = Byte High Enable, BLE = Byte Low Enable). Las compuertas necesarias para generar A1 y BLE# (o A0) se muestran más arriba, mientras que para generar BHE# se utiliza: +----+ BE1# -------¦ ¦ +---+ ¦NAND+-----¦NOT+----- BHE# BE3# -------¦ ¦ +---+ +----+ El terminal correspondiente a BS16# es el C14. Señales para arbitrar el bus Aquí se describe el mecanismo por el cual el procesador cede el control de su bus local cuando se lo pide otro manejador de bus ("bus master"). Pedido de obtención del bus (HOLD) Esta entrada indica que algún dispositivo aparte del 80386 necesita el control del bus. HOLD debe estar activo todo el tiempo en que otro dispositivo maneje el bus local. HOLD no se reconoce mientras está activa la señal RESET. Si se activa RESET cuando HOLD también lo está, RESET tiene prioridad y pone el bus en estado inactivo, en vez que en reconocimiento del pedido de obtención del bus, que se manifiesta por estar todas las salidas excepto HLDA en alta impedancia. HOLD es sensible al nivel y es una entrada sincrónica (depende de las fases del reloj). El terminal correspondiente a HOLD es el D14. Reconocimiento del pedido de obtención del bus (HLDA) El 80386 activa esta salida cuando ha cedido el control del bus local en respuesta a la entrada HOLD y se genera el estado de reconocimiento del pedido de obtención del bus. Este estado ofrece una aislación casi completa de las señales. HLDA es la única señal que genera el microprocesador. Las otras señales de salida o bidireccionales (D0-D31, BE0#-BE3#, A2-A31, W/R#, D/C#, M/IO#, LOCK# y ADS#) se ponen en el estado de alta impedancia así el otro manejador de bus puede controlarlos. Debido a esto, se recomienda poner resistores de pull-up de 20 Kohm en algunas señales (ADS# y LOCK#) para prevenir actividad espúrea cuando ningún manejador de bus (80386 o un dispositivo externo) genera la señal. Las entradas ERROR#, BUSY# y BS16# tienen una resistencia interna de pull-up de 20 Kohm aproximadamente, mientras que la entrada PEREQ tiene 110 Hardware del microprocesador 80386
- 112. una resistencia de pull-down del mismo valor. El terminal correspondiente a HLDA es el M14. Señales para la interfaz con el coprocesador Aquí se describen las señales dedicadas a la interfaz con el coprocesador numérico. El 80386 se puede conectar tanto con el 80287 como con el 80387. Pedido del coprocesador (PEREQ) Cuando está activa, esta señal de entrada indica un pedido del coprocesador para que se transfiera un dato (operando) a/desde la memoria por el 80386. En respuesta, el 80386 transfiere la información entre el coprocesador y la memoria. Como el 80386 tiene almacenado internamente el código de operación del coprocesador que se está ejecutando, puede realizar la transferencia pedida en la dirección de memoria correcta y en el sentido correcto (lectura o escritura de memoria). El terminal correspondiente a PEREQ es el C8. Coprocesador ocupado (BUSY#) Cuando está activa, esta entrada indica que el coprocesador está ejecutando una instrucción y que no puede aceptar otra. Cuando el 80386 encuentra cualquer instrucción del coprocesador que opera en la pila de números (es decir, introducir o extraer de la pila, o instrucciones aritméticas) o la instrucción WAIT, se muestrea automáticamente esta entrada hasta que esté negada (estado alto). Esto permite que el coprocesador pueda terminar la ejecución de la instrucción en curso antes de que se le envíe la siguiente instrucción. Se permite la ejecución de las instrucciones FNINIT y FNCLEX aunque el coproceador esté ocupado, ya que estas instrucciones se usan para la inicialización y el borrado de las excepciones. BUSY# tiene una función adicional. En el flanco descendente de RESET se muestrea la señal. Si está en estado bajo, el 80386 realiza un test interno. Si está en estado alto, no ocurre el test. El terminal correspondiente a BUSY# es el B9. Error del coprocesador (ERROR#) Esta señal de entrada indica que la última instrucción del coprocesador generó un error de un tipo que no estaba enmascarado mediante el registro de control del coprocesador. Esta entrada se muestrea automáticamente cuando se encuentra una instrucción de coprocesador, y si está activa, el 80386 genera la excepción 16 para acceder el software que maneja el error. Algunas instrucciones del coprocesador, generalmente aquéllos que limpian los indicadores de errores numéricos o que salvan el estado del coprocesador, se ejecutan sin que el 80386 genere la excepción 16 aunque ERROR# esté activo. Estas instrucciones son: FNINIT, FNCLEX, FSTSW, FSTSW AX, FSTCW, FSTENV, FSAVE, FESTENV y FESAVE. ERROR# sirve para una función adicional. Si ERROR# está en estado bajo luego de 20 períodos de CLK2 después del flanco descendente de RESET y se mantiene en estado bajo por lo menos hasta que el 80386 comienza su primer ciclo, el microprocesador asume que hay un 80387 presente (pone el bit ET del registro CR0 a uno). De otra manera, supone que hay un 80287 o no hay coprocesador (pone dicho bit a cero). Por lo tanto, debe realizarse un test por software para distinguir entre un 80287 y la ausencia de coprocesador (en el último caso el programa deberá poner EM = 1). El terminal correspondiente a ERROR# es el A8. Señales de interrupción Las siguientes descripciones cubren entradas que pueden interrumpir o suspender la ejecución de la secuencia de instrucciones del microprocesador. Pedido de interrupción enmascarable (INTR) Cuando está activa, esta entrada indica un pedido de servicio de interrupción, que puede ser 111 Hardware del microprocesador 80386
- 113. enmascarado mediante el indicador IF (bit 9 del registro de indicadores). Cuando el 80386 responde a la entrada INTR, realiza dos ciclos de reconocimiento de interrupción, y al final del segundo, guarda un vector de ocho bits para identificar la fuente que la circuitería externa debe ubicar en D0-D7. El estado de A2 diferencia entre el primero y el segundo ciclo: en el primero, la dirección que aparece en el bus es 4 (A31-A3 en estado bajo, A2 en estado alto, BE3#-BE1# en estado alto y BE0# en estado bajo), mientras que en el segundo es cero (A31-A2 bajo, BE3#-BE1# alto, BE0# bajo). INTR es sensible por nivel y se permite que sea asincrónica con respecto a la señal CLK2. Para asegurar que se reconozca INTR, la señal debe estar activa hasta que se produzca el primer ciclo de reconocimiento de interrupción. El terminal correspondiente a INTR es el B7. Pedido de interrupción no enmascarable (NMI) Esta entrada indica un pedido de servicio de interrupción que no puede ser enmascarado por software. El pedido se procesa utilizando el puntero o la compuerta en el elemento 2 de la tabla de interrupciones. Debido a que el vector es fijo, no se realizan ciclos de reconocimiento de interrupciones cuando se procesa NMI. NMI es sensible al flanco ascendente y se permite que se asincrónico con respecto a la señal CLK2. Para asegurar que se reconozca NMI, debe negarse por lo menos durante ocho períodos de CLK2 y luego activarse por lo menos ocho períodos. Una vez que comenzó el procesamiento de NMI, no se procesarán NMI posteriores hasta después de la siguiente instrucción IRET, que está típicamente al final de la rutina de interrupción. Si se activa otra vez NMI antes de ese momento, se "recordará" un flanco ascendente de NMI para su posterior procesamiento después que ocurra la instrucción IRET. El terminal correspondiente a NMI es el B8. Inicialización del microprocesador (RESET) El 80386 se inicializa activando RESET por 15 o más períodos de CLK2 (80 o más perídos de CLK2 antes de requerir el test de sí mismo). Cuando se activa RESET, se suspende cualquier operación que se esté realizando, las entradas se ignoran, y los otros terminales del bus se ponen en el estado indicado en la siguiente tabla: Nombre del terminal ¦ Nivel de la señal durante RESET ---------------------+----------------------------------- ADS# ¦ Alto D0-D31 ¦ Alta impedancia BE0#-BE3# ¦ Bajo A2-A31 ¦ Alto W/R# ¦ Bajo D/C# ¦ Alto M/IO# ¦ Bajo LOCK# ¦ Alto HLDA ¦ Bajo Si RESET y HOLD se activan simultáneamente, RESET tiene prioridad aunque el 80386 estuviera en el estado de reconocimiento de pedido de obtención del bus (HOLD Acknowledge) antes de que se active RESET. RESET se activa por nivel y debe ser sincrónico con respecto a la señal CLK2. Si se desea, se puede lograr que el reloj interno del microprocesador se pueda sincronizar con la circuitería externa si se asegura que el flanco descendente de RESET cumple con condiciones apropiadas. Si se pidió un test interno, el valor de EAX al ejecutarse la primera instrucción debe ser cero si el 80386 está bien. Otro valor indica que el chip está fallado. Si no se mantuvo RESET en estado alto durante el mínimo de 80 ciclos de CLK2, el valor que entrega el test en EAX puede ser distinto de cero aunque el 80386 esté bien. 112 Hardware del microprocesador 80386
- 114. Los otros registros después de RESET tienen los siguientes valores: IP = 0000FFF0h, CS = F000, DS = ES = FS = GS = SS = 0000h, DH = Identificador de componente (vale 3 para indicar 80386), DL = Identificador de revisión. Además todos los bits definidos del registro de indicadores y del registro CR0 se ponen a cero. El valor inicial de los otros registros no está definido. El terminal correspondiente a RESET es el C9. Terminales sin conexión El 80386 posee ocho terminales que no están conectados interiormente (llamados N.C.). Deben quedar desconectados exteriormente. Estos terminales son: A4, B4, B6, B12, C6, C7, E13 y F13. 113 Hardware del microprocesador 80386
- 115. El coprocesador matemático 80387 Introducción La interfaz en los sistemas 80386/80387 es muy similar a la de los sistemas 80286/80287. Sin embargo, para prevenir la corrupción de datos del coprocesador debido a errores de los programas que corren en la CPU, se utilizan los puertos de entrada/salida 800000F8h-800000FFh que no son accesibles a los programas. La comunicación ha sido optimizada ya que, al utilizar transferencias de 32 bits, se necesitan de 14 a 20 ciclos de reloj. La única manera de eliminar esta pérdida de tiempo consiste en integrar el coprocesador y la CPU en un único chip, como se hizo posteriormente en el microprocesador 80486. Versiones del 80387 El 80387 fue la primera generación de coprocesadores específicamente diseñados para la CPU 80386. Fue introducido en 1986, un año después que el CPU 80386. El 80387 fue superado por el 387DX, que fue introducido en 1989. El viejo 80387 era 20% más lento que el 387DX. El 80387 estába empaquetado en el formato PGA de 68 pines y estaba manufacturado con la tecnología CHMOS III de 1,5 micrones. La máxima velocidad del 80387 fue de 20 MHz. El 387DX es la segunda generación. Esta versión está realizada en un proceso CMOS más avanzado (tecnología CHMOS IV) que permite una frecuencia de 33 MHz. Algunas instrucciones se han mejorado mucho más que el 20% de promedio. Por ejemplo, la instrucción FBSTP es 3,64 veces más rápido que en el 80387. El 387SX es el coprocesador que se aparea con el 386SX con un bus de datos de 16 bits, en vez de los 32 que tienen los anteriores. El 387SX tiene la misma unidad de ejecución que el 80387 original. Viene en formato PLCC (Plastic Leaded Chip Carrier) de 68 pines con una frecuencia máxima de 20 MHz. El 387SL (que se introdujo en 1992) se diseñó para ser utilizado en sistemas junto con el 386SL en notebooks y laptops. Está realizado con la tecnología CHMOS IV estática (no se pierden los datos internos si se detiene el reloj) y tiene la misma unidad de ejecución que el 387DX. Nuevas instrucciones del 80387 FSIN: Calcula el seno del valor en ST. El resultado reemplaza el valor anterior de ST. FCOS: Calcula el coseno del valor en ST. El resultado reemplaza el valor anterior de ST. FSINCOS: Calcula el seno y el coseno del valor en ST. Cuando se completa la instrucción, el valor de ST es el coseno del ST original, mientras que en ST(1) se encuentra el seno. Como se realiza una introducción en la pila, el valor que antes se encontaba en ST(1) ahora estará en ST(2). FUCOM ST(i): Realiza una comparación entre el operando y ST. Si no se especifica parámetro se asume ST(1). Actualiza los indicadores de punto flotante como sigue: 114 El coprocesador matematico 80387
- 116. Relación C3, C2, C0 No comparables 111 ST > Fuente 000 ST < Fuente 001 ST = Fuente 100 FUCOMP ST(i): Hace lo mismo que FUCOM ST(i) y luego elimina el elemento que está en el tope de la pila ST. FUCOMPP: Hace lo mismo que FUCOM ST(1) y luego retira los dos elementos de la pila. FPREM1: Es similar al instrucción FPREM del coprocesador 8087, pero cumple con la norma IEEE 754. Las instrucciones FLENV y F[N]STENV necesitan ahora un espacio de 18 bytes de memoria y FRSTOR y F[N]SAVE necesitan 98 bytes en memoria. Esto se debe a que las direcciones que maneja el 80387 son de 32 bits (los anteriores manejan direcciones de 16 bits). 115 El coprocesador matematico 80387
- 117. El microprocesador 80486 Bloques que componen el 80486 Este microprocesador es básicamente un 80386 con el agregado de una unidad de punto flotante compatible con el 80387 y un caché de memoria de 8 KBytes. Por lo tanto los bloques que componen el 80486 son los siguientes: 1. Unidad de ejecución: Incluye los registros de uso general de 32 bits, la unidad lógico-matemática y un barrel shifter de 64 bits. La unidad de ejecución está mejorada con lo que se necesita un sólo ciclo de reloj para las instrucciones más frecuentes. 2. Unidad de segmentación: Incluye los registros de segmento, los cachés de información de descriptores y la lógica de protección. No tiene diferencias con respecto al 80386. 3. Unidad de paginación: Es la encargada de traducir las direcciones lineales (generadas por la unidad anterior) en direcciones físicas. Incluye el buffer de conversión por búsqueda (TLB). Los últimos modelos (DX4, algunos DX2) soportan páginas de 4MB aparte de las de 4KB del 80386. 4. Unidad de caché: La evolución de las memorias hizo que el tiempo de acceso de las mismas decrecieran lentamente, mientras que la velocidad de los microprocesadores aumentaba exponencialmente. Por lo tanto, el acceso a memoria representaba el cuello de botella. La idea del caché es tener una memoria relativamente pequeña con la velocidad del microprocesador. La mayoría del código que se ejecuta lo hace dentro de ciclos, con lo que, si se tiene el ciclo completo dentro del caché, no sería necesario acceder a la memoria externa. Con los datos pasa algo similar: también ocurre un efecto de localidad. El caché se carga rápidamente mediante un proceso conocido como "ráfaga", con el que se pueden transferir cuatro bytes por ciclo de reloj. Más abajo se da información más detallada de esta unidad. 5. Interfaz con el bus: Incluye los manejadores del bus de direcciones (con salidas de A31-A2 y BE0# a BE3# (mediante esto último cada byte del bus de datos se habilita por separado)), bus de datos de 32 bits y bus de control. 6. Unidad de instrucciones: Incluye la unidad de prebúsqueda que le pide los bytes de instrucciones al caché (ambos se comunican mediante un bus interno de 128 bits), una cola de instrucciones de 32 bytes, la unidad de decodificación, la unidad de control, y la ROM de control (que indica lo que deben hacer las instrucciones). 7. Unidad de punto flotante: Incluye ocho registros de punto flotante de 80 bits y la lógica necesaria para realizar operaciones básicas, raíz cuadrada y trascendentes de punto flotante. Es tres o cuatro veces más rápido que un 386DX y 387DX a la misma frecuencia de reloj. Esta unidad no está incluida en el modelo 486SX. Unidad de caché Estos procesadores tienen un caché interno que almacena 8KB de instrucciones y datos excepto el DX4 y el Write-back enhanced DX4 que tienen 16KB de caché interno. El caché aumenta el rendimiento del sistema ya que las lecturas se realizan más rápido desde el caché que desde la memoria externa. Esto también reduce el uso del bus externo por parte del procesador. Éste es un caché de primer nivel (también 116 El microprocesador 80486
- 118. llamado L1). El procesador 80486 puede usar un caché de segundo nivel (también llamado L2) fuera del chip para aumentar aún más el rendimiento general del sistema. Si bien la operación de estos cachés internos y externos son transparentes a la ejecución de los programas, el conocimiento de su funcionamiento puede servir para optimizar el software. El caché está disponible en todos los modos de funcionamiento del procesador: modo real, modo protegido y modo de manejo del sistema. Funcionamiento El caché es una memoria especial, llamada memoria asociativa. Dicha memoria tiene, asociado a cada unidad de memoria, un tag, que almacena la dirección de memoria que contiene los datos que están en la unidad de memoria. Cuando se desea leer una posición de memoria mediante esta memoria asociativa, se comparan todos los tags con esta dirección. Si algún tag tiene esta dirección, se dice que hubo un acierto (cache hit en inglés) con lo que se puede leer la información asociada a ese tag. En caso contrario hay un fallo (cache miss en inglés), con lo que hay que perder un ciclo de bus para leer el dato que está en memoria externa. En el caso del 80486, cada unidad de memoria son 16 bytes. Esta cantidad es una línea del caché. Las líneas pueden ser válidas (cuando contienen datos de la memoria principal) o inválidas (en este caso la línea no contiene información útil). Como el caché se llena por líneas completas (comenzando por direcciones múltiplos de 16), hay que tratar de no leer posiciones aleatorias de la memoria, ya que en este caso, si se leen bytes en posiciones alejadas unas de otras, el procesador usará cuatro ciclos de bus para leer 16 bytes (para llenar una línea) por cada byte que deseamos leer. Esto no es problema para el código o la pila (stack) ya que éstos se acceden generalmente de manera secuencial. Hay dos clases de cachés: write-through y write-back (retroescritura)(implementado solamente en los modelos write-back enhanced DX2 y write-back enhanced DX4). La diferencia entre las dos radica en el momento de escritura. Las primeras siempre escriben en la memoria principal, mientras que las otras sólo escriben cuando se llena el caché y hay que desocupar una línea. Esto último aumenta el rendimiento del sistema. Hay dos nuevos bits del registro de control CR0 que controlan el funcionamiento del caché: CD (Cache Disable, bit 30) y NW (Not write-through, bit 29). Cuando CD = 1, el 80486 no leerá memoria externa si hay una copia en el caché, si NW = 1, el 80486 no escribirá en la memoria externa si hay datos en el caché (sólo se escribirá en el caché). La operatoria normal (caché habilitado) es CD = NW = 0. Nótese que si CD = NW = 1 se puede utilizar el caché como una RAM rápida (no hay ciclos externos de bus ni para lectura ni para escritura si hay acierto en el caché). Para deshabilitar completamente el caché deberá poner CD = NW = 1 y luego ejecutar una de las instrucciones para vaciar el caché. Existen dos instrucciones para vaciar el caché: INVD y WBINVD. Versiones del 80486 80486 DX: En abril de 1989 la compañía Intel presentó su nuevo microprocesador: el 80486 DX, con 1.200.000 transistores a bordo, el doble de la velocidad del 80386 y 100% de compatibilidad 117 El microprocesador 80486
- 119. con los microprocesadores anteriores. El consumo máximo del 486DX de 50 MHz es de 5 watt. 80486 SX: En abril de 1991 introdujo el 80486 SX, un producto de menor costo que el anterior sin el coprocesador matemático que posee el 80486 DX (bajando la cantidad de transistores a 1.185.000). 80486 DX2: En marzo de 1992 apareció el 80486 DX2, que posee un duplicador de frecuencia interno, con lo que las distintas funciones en el interior del chip se ejecutan al doble de velocidad, manteniendo constante el tiempo de acceso a memoria. Esto permite casi duplicar el rendimiento del microprocesador, ya que la mayoría de las instrucciones que deben acceder a memoria en realidad acceden al caché interno de 8 KBytes del chip. 80486 SL: En el mismo año apareció el 80486 SL con características especiales de ahorro de energía. 80486 DX4: Siguiendo con la filosofía del DX2, en 1994 apareció el 80486 DX4, que triplica la frecuencia de reloj y aumenta el tamaño del caché interno a 16 KBytes. El chip se empaqueta en el formato PGA (Pin Grid Array) de 168 pines en todas las versiones. En el caso del SX, también existe el formato PQFP (Plastic Quad Flat Pack) de 196 pines. Las frecuencias más utilizadas en estos microprocesadores son: SX: 25 y 33 MHz, DX: 33 y 50 MHz, DX2: 25/50 MHz y 33/66 MHz y DX4: 25/75 y 33/100 MHz. En los dos últimos modelos, la primera cifra indica la frecuencia del bus externo y la segunda la del bus interno. Para tener una idea de la velocidad, el 80486 DX2 de 66 MHz ejecuta 54 millones de instrucciones por segundo. Nuevas instrucciones del 80486 BSWAP reg32 (Byte Swap): Cambia el orden de los bytes. Si antes de BSWAP el orden era B0, B1, B2, B3, después de BSWAP el orden será B3, B2, B1, B0. CMPXCHG dest, src (Compare and Exchange): Compara el acumulador (AL o EAX) con dest. Si es igual, dest se carga con el valor de src, en caso contrario, el acumulador se carga con el valor de dest. INVD (Invalidate Cache): Vacía el caché interno. Realiza un ciclo de bus especial que indica que deben vaciarse los cachés externos. Los datos en el caché que deben escribirse en la memoria se pierden. INVLPG (Invalidate Translation Look-Aside Buffer Entry): Invalida una entrada de página en el buffer de conversión por búsqueda (TLB). Esta instrucción puede ser implementada de forma diferente en microprocesadores futuros. WBINVD (Write Before Invalidate Data Cache): Realiza los cambios indicados en el caché en la memoria externa y luego lo invalida. XADD dest, src (Exchange and Add): Suma los operandos fuente y destino poniendo el resultado en el destino. El valor original del destino se mueve a la fuente. La instrucción cambia los indicadores de acuerdo al resultado de la suma. Además de las instrucciones mencionadas, todos los modelos del 486 excepto el SX incluyen todas las instrucciones del coprocesador matemático 80387. 118 El microprocesador 80486
- 120. Los últimos modelos (486DX4, SL) incluyen la instrucción CPUID, que se introdujo con el procesador Pentium. Además en el SL se incluye la instrucción RSM (sirve para volver del modo de manejo de energía). 119 El microprocesador 80486
- 121. El microprocesador Pentium Introducción El 19 de octubre de 1992, Intel anunció que la quinta generación de su línea de procesadores compatibles (cuyo código interno era el P5) llevaría el nombre Pentium en vez de 586 u 80586, como todo el mundo estaba esperando. Esta fue una estrategia de Intel para poder registrar la marca y así poder diferir el nombre de sus procesadores del de sus competidores (AMD y Cyrix principalmente). Este microprocesador se presentó el 22 de marzo de 1993 con velocidades iniciales de 60 y 66 MHz (112 millones de instrucciones por segundo en el último caso), 3.100.000 transistores (fabricado con el proceso BICMOS (Bipolar-CMOS) de 0,8 micrones), caché interno de 8 KB para datos y 8 KB para instrucciones, verificación interna de paridad para asegurar la ejecución correcta de las instrucciones, una unidad de punto flotante mejorada, bus de datos de 64 bit para una comunicación más rápida con la memoria externa y, lo más importante, permite la ejecución de dos instrucciones simultáneamente. El chip se empaqueta en formato PGA (Pin Grid Array) de 273 pines. Como el Pentium sigue el modelo del procesador 386/486 y añade unas pocas instrucciones adicionales pero ningún registro programable, ha sido denominado un diseño del tipo 486+. Esto no quiere decir que no hay características nuevas o mejoras que aumenten la potencia. La mejora más significativa sobre el 486 ha ocurrido en la unidad de punto flotante. Hasta ese momento, Intel no había prestado mucha atención a la computación de punto flotante, que tradicionalmente había sido el bastión de las estaciones de ingeniería. Como resultado, los coprocesadores 80287 y 80387 y los coprocesadores integrados en la línea de CPUs 486 DX se han considerado anémicos cuando se les compara con los procesadores RISC (Reduced Instruction Set Computer), que equipan dichas estaciones. Todo esto ha cambiado con el Pentium: la unidad de punto flotante es una prioridad para Intel, ya que debe competir en el mercado de Windows NT con los procesadores RISC tales como el chip Alpha 21064 de Digital Equipment Corporation y el MIPS R4000 de Silicon Graphics. Esto puede ayudar a explicar por qué el Pentium presenta un incremento de 5 veces en el rendimiento de punto flotante cuando se le compara con el diseño del 486. En contraste, Intel sólo pudo extraer un aumento del doble para operaciones de punto fijo o enteros. El gran aumento de rendimiento tiene su contraparte en el consumo de energía: 13 watt bajo la operación normal y 16 watt a plena potencia (3,2 amperes x 5 volt = 16 watt), lo que hace que el chip se caliente demasiado y los fabricantes de tarjetas madres (motherboards) tengan que agregar complicados sistemas de refrigeración. Teniendo esto en cuenta, Intel puso en el mercado el 7 de marzo de 1994 la segunda generación de procesadores Pentium. Se introdujo con las velocidades de 90 y 100 MHz con tecnología de 0,6 micrones y Posteriormente se agregaron las versiones de 120, 133, 150, 160 y 200 MHz con tecnología de 0,35 micrones. En todos los casos se redujo la tensión de alimentación a 3,3 volt. Esto redujo drásticamente el consumo de electricidad (y por ende el calor que genera el circuito integrado). De esta manera el chip más rápido (el de 200 MHz) consume lo mismo que el de 66 MHz. Estos integrados vienen con 296 pines. Además la cantidad de transistores subió a 3.300.000. Esto se debe a que se agregó circuitería adicional de control de clock, un controlador de interrupciones avanzado programable (APIC) y una interfaz para procesamiento dual (facilita el desarrollo de motherboards con dos Pentium). En octubre de 1994, un matemático reportó en Internet que la Pentium tenía un error que se presentaba 120 El microprocesador Pentium
- 122. cuando se usaba la unidad de punto flotante para hacer divisiones (instrucción FDIV) con determinadas combinaciones de números. Por ejemplo: 962 306 957 033 / 11 010 046 = 87 402,6282027341 (respuesta correcta) 962 306 957 033 / 11 010 046 = 87 399,5805831329 (Pentium fallada) El defecto se propagó rápidamente y al poco tiempo el problema era conocido por gente que ni siquiera tenía computadora. Este bug se arregló en las versiones D1 y posteriores de los Pentium 60/66 MHz y en las versiones B5 y posteriores de los Pentium 75/90/100 MHz. Los Pentium con velocidades más elevadas se fabricaron posteriormente y no posee este problema. En enero de 1997 apareció una tercera generación de Pentium, que incorpora lo que Intel llama tecnología MMX (MultiMedia eXtensions) con lo que se agregan 57 instrucciones adicionales. Están disponibles en velocidades de 66/166 MHz, 66/200 MHz y 66/233 MHz (velocidad externa/interna). Las nuevas características incluyen una unidad MMX y el doble de caché. El Pentium MMX tiene 4.500.000 transistores con un proceso CMOS-silicio de 0,35 micrones mejorado que permite bajar la tensión a 2,8 volt. Externamente posee 321 pines. Vías de acceso múltiples Lo que comenzó con la técnica del 386/486 de tener vías de acceso múltiples para la ejecución de instrucciones, se ve refinado en el Pentium ya que tiene un diseño con doble vía de acceso. El objetivo de ésta es el de procesar múltiples instrucciones simultáneamente, en varios estados de ejecución, para obtener una velocidad de ejecución general de instrucciones de una instrucción por ciclo de reloj. El resultado final de la estructura doble vía de acceso es un diseño superescalar que tiene la habilidad de ejecutar más de una instrucción en un ciclo de reloj dado. Los procesadores escalares, como la familia del 486, tienen sólo una vía de acceso. Se puede pensar que el microprocesador moderno con vías de acceso doble es similar a una línea de producción que recibe en un extremo materias primas sin procesar y a medio procesar y que saca el producto terminado en el otro extremo. La línea de producción con vía de acceso doble del Pentium transforma la materia prima de información y de código de software en el producto terminado. El Pentium sigue el modelo de vía de acceso del 486, ejecutando instrucciones simples con enteros en un ciclo de reloj. Sin embargo es más exacto decir que aquellas instrucciones estaban en la etapa de ejecución de la vía de acceso durante un ciclo de reloj. Siempre se requieren ciclos adicionales de reloj para buscar, decodificar la instrucción y otros procesos vitales. La secuencia de funcionamiento de la vía de datos es como sigue: prebúsqueda, decodificación 1, decodificación 2, ejecución y retroescritura. Esto es similar a una línea de producción que produce un artículo por minuto, pero que se demora varias horas para completar cada artículo individual, y siempre habrá una multitud de unidades en diferentes etapas del ensamblado. En el caso óptimo, las instrucciones estarían alineadas en la vía de acceso de forma que, en general, ésta ejecutará aproximadamente una instrucción por ciclo de reloj. Los aspectos superescalares del Pentium dependen de su vía de acceso doble. Los procesadores superescalares permiten que se ejecute más de una instrucción por vez. El procesador tiene dos vías de acceso de enteros, una en forma de U y otra en forma de V y automáticamente aparea las instrucciones para incrementar la proporción de instrucciones por ciclo de reloj para que sea mayor que 1. Si el tener múltiples instrucciones pasando por dos vías suena como el equivalente de un tranque en el tráfico del 121 El microprocesador Pentium
- 123. microprocesador, eso no es así, porque hay reglas y restricciones que evitan las colisiones y los retrasos. Por ejemplo, los conflictos principales que tienen que ver con generar y ejecutar más de una instrucción al mismo tiempo incluyen dependencias de información (de un par de instrucciones que se emiten al mismo tiempo, la información de salida de una se necesita como entrada de otra, como por ejemplo INC AX, INC AX), dependencias de recursos (es una situación en la que ambas instrucciones que fueron emitidas al mismo tiempo compiten por el mismo recurso del microprocesador, por ejemplo, un registro específico. Hay técnicas avanzadas que permiten disminuir estas dependencias pero el Pentium no las tiene) o saltos en el código (llamadas dependencias de procedimiento). Si se detectara una dependencia, el procesador reconoce que las instrucciones deben fluir en orden y asegura que la primera instrucción termine su ejecución antes de generar la segunda instrucción. Por ejemplo, el Pentium envía la primera instrucción por la vía U y genera la segunda y tercera instrucciones juntas, y así sucesivamente. Las dos vías no son equivalentes, o intercambiables. La vía U ejecuta instrucciones de enteros y de punto flotante, mientras que la vía V sólo puede ejecutar instrucciones simples con enteros y la instrucción de intercambio de contenido de registros de punto flotante. El orden en que viajan las instrucciones por las vías dobles del Pentium nunca es distinto al orden de las instrucciones en el programa que se ejecuta. También tanto las instrucciones para la vía U como la V entran a cada etapa de la ruta en unísono. Si una instrucción en una vía termina una etapa antes de que la instrucción en la otra vía, la más adelantada espera por la otra antes de pasar a la próxima etapa. Las instrucciones de punto flotante, comúnmente utilizadas en programas de matemática intensiva, pasan las vías de entero y son manipuladas desde la vía de punto flotante en la etapa de ejecución. En definitiva las vías de enteros y el de punto flotante operan independiente y simultáneamente. Dependencias de procedimiento Puede ocurrir un problema potencial con la ejecución debido a las muchas trayectorias que la secuencia de una instrucción puede tomar. La predicción de la trayectoria a tomar es el método que debe usarse aquí. El Pentium dibuja algo parecido a un mapa de carreteras de los lugares a donde es posible que se dirija la instrucción y lo usa para tratar de agilizar la ejecución de la instrucción. Intel afirma que esta característica, por sí sola, aumenta el rendimiento un 25%. Sin predecir las trayectorias a tomar, si un procesador superescalar doble estuviera ocupado procesando instrucciones en ambas vías de acceso y se encontrara una instrucción de salto que cambiara la secuencia de ejecución de la instrucción, ambas vías y el buffer de prebúsqueda de instrucción tendrían que borrarse y cargarse con nuevas instrucciones, lo que retrasaría al procesador. Con la predicción de la trayectoria a tomar, el procesador precarga las instrucciones de una dirección de destino que haya sido pronosticada de un juego alterno de buffers. Esto le da al procesador una ventaja para reducir los conflictos y las demoras. El resultado es una mejor utilización de los recursos del procesador. Hay dos tipos de instrucciones de salto: condicional e incondicional. Un salto incondicional siempre lleva el flujo de la instrucción a una nueva dirección de destino y siempre se ejecuta. Una situación más incómoda es el salto condicional donde se puede o no desviar el flujo del programa de acuerdo a los resultados de una comparación o código de condición y puede incluir varios tipos de instrucciones. 122 El microprocesador Pentium
- 124. Cuando no se ejecuta un salto condicional, el programa sigue ejecutando la próxima instrucción de la secuencia. Muchos programas tienen de un 10% a un 20% de instrucciones de salto condicional y hasta un 10% de saltos incondicionales. El porcentaje de veces que se ejecuta un salto condicional varía de programa a programa, pero es de un promedio de un 50%. Las instrucciones de lazo o de repetición hace que se tomen decisiones frecuentemente, hasta el 90% del tiempo en algunos casos. Un buen sistema de predicción de decisiones escogerá las trayectorias correctas más del 80% del tiempo. Físicamente, la unidad de predicción de decisiones (BPU) está situada al lado de la vía de acceso, y revisa con anticipación el código de la instrucción para determinar las conexiones de las decisiones. El orden es algo así: La BPU inspecciona las instrucciones en la etapa de prebúsqueda, y si la lógica de predicción de decisiones predice que se va a realizar el salto, se le indica inmediatamente a la unidad de prebúsqueda (PU) que comience a buscar instrucciones de la dirección de destino de la dirección que se predijo. De forma alterna, si se determinó que no se iba a tomar la decisión, no se perturba la secuencia original de prebúsqueda. Si la trayectoria pronosticada resulta ser errónea, se vacía la vía de acceso y los buffers alternos de prebúsqueda, y se recomienza la prebúsqueda desde la trayectoria correcta. Se paga una penalidad de tres o cuatro ciclos de reloj por predecir una trayectoria de forma errónea. El Pentium usa un buffer de decisión de destino (BTB) como su mecanismo. El BTB incluye tres elementos por cada entrada: la dirección de la instrucción de salto, la dirección de destino de la instrucción y los bits de historia. Se usa una tabla de hasta 256 entradas para predecir los resultados de las decisiones. El flujo está basado, y se administra directamente desde la vía U. Se usa la dirección de la vía U para la dirección de la instrucción de decisión del BTB, aún si la decisión está realmente en la vía V. Hay dos bits de historia que informan si se tomó la decisión anterior o no. El resultado es un procesador que corre con suavidad y que a menudo sabe lo que hará antes de completar la tarea. Ejecución de punto flotante en el Pentium Se ha reconstruido por completo la unidad de punto flotante (FPU), a partir de la de los 386 y 486 y ahora tiene algunas de las características de los RISC. Hay ocho etapas de vía y las cinco primeras se comparten con la unidad de enteros. La unidad cumple con la norma IEEE-754, usa algoritmos más rápidos y aprovecha la arquitectura con vías para lograr mejoras de rendimiento de entre 4 y 10 veces, dependiendo de la optimización del compilador. Ahorro de energía El Pentium usa un modo de administración de sistema (SMM) similar al que usa el 486 SL, que permite que los ingenieros diseñen un sistema con bajo consumo. La interrupción de administración del sistema activa el SMM por debajo del nivel del sistema operativo o de la aplicación. Se guarda toda la información sobre el estado de los registros para después restaurarla, y se ejecuta el código de manejador de SMM desde un espacio de direcciones totalmente separado, llamado RAM de administración del sistema (SMRAM). Se sale del SMM ejecutando una instrucción especial (RSM). Esto lleva al CPU de nuevo al mismo punto en que estaba cuando se llamó al SMM. Algunos procesadores (100 MHz o más lentos) presentan problemas en este modo. Nuevas instrucciones del microprocesador Pentium Son las siguientes: 123 El microprocesador Pentium
- 125. CMPXCHG8B reg, mem64 (Compare and Exchange 8 Bytes): Compara el valor de 64 bits ubicado en EDX:EAX con un valor de 64 bits situado en memoria. Si son iguales, el valor en memoria se reemplaza por el contenido de ECX:EBX y el indicador ZF se pone a uno. En caso contrario, el valor en memoria se carga en EDX:EAX y el indicador ZF se pone a cero. CPUID (CPU Identification): Le informa al software acerca del modelo de microprocesador en que está ejecutando. Un valor cargado en EAX antes de ejecutar esta instrucción indica qué información deberá retornar CPUID. Si EAX = 0, se cargará en dicho registro el máximo valor de EAX que se podrá utilizar en CPUID (para el Pentium este valor es 1). Además, en la salida aparece la cadena de identificación del fabricante contenido en EBX, ECX y EDX. EBX contiene los primeros cuatro caracteres, EDX los siguientes cuatro, y ECX los últimos cuatro. Para los procesadores Intel la cadena es "GenuineIntel". Luego de la ejecución de CPUID con EAX = 1, EAX[3:0] contiene la identificación de la revisión del microprocesador, EAX[7:4] contiene el modelo (el primer modelo está indicado como 0001b) y EAX[11:8] contiene la familia (5 para el Pentium). EAX[31:12], EBX y ECX están reservados. El procesador pone el registro de características en EDX a 1BFh, indicando las características que soporta el Pentium. Un bit puesto a uno indica que esa característica está soportada. La instrucción no afecta los indicadores. RDMSR (Read from Model-Specific Register): El valor en ECX especifica uno de los registros de 64 bits específicos del modelo del procesador. El contenido de ese registro se carga en EDX:EAX. EDX se carga con los 32 bits más significativos, mientras que EAX se carga con los 32 bits menos significativos. RDTSC (Read from Time Stamp Counter): Copia el contenido del contador de tiempo (TSC) en EDX:EAX (el Pentium mantiene un contador de 64 bits que se incrementa por cada ciclo de reloj). Cuando el nivel de privilegio actual es cero el estado del bit TSD en el registro de control CR4 no afecta la operación de esta instrucción. En los anillos 1, 2 ó 3, el TSC se puede leer sólo si el bit TSD de CR4 vale cero. RSM (Resume from System Management Mode): El estado del procesador se restaura utilizando la copia que se creó al entrar al modo de manejo del sistema (SMM). Sin embargo, los contenidos de los registros específicos del modelo no se afectan. El procesador sale del SMM y retorna el control a la aplicación o sistema operativo interrumpido. Si el procesador detecta alguna información inválida, entra en el estado de apagado (shutdown). WRMSR (Write to Model-Specific Register): El valor en ECX especifica uno de los registros de 64 bits específicos del modelo del procesador. El contenido de EDX:EAX se carga en ese registro. EDX debe contener los 32 bits más significativos, mientras que EAX debe contener los 32 bits menos significativos. 124 El microprocesador Pentium
- 126. 1 ; Ejemplo de programa residente: al apretar una tecla, se escucha 2 ; un sonido que depende de la tecla presionada. 3 ; 4 ; Hecho por Dario A. Alpern 5 ; 6 FIRMA1 equ 2387h 7 FIRMA2 equ 7A8Dh 8 codigo segment 9 assume cs:codigo 10 org 100h ;Inicio de programa .COM 11 inicio: jmp short verif_instalac ;Saltar al codigo de instalacion. 12 viejo_int9 label dword 13 offset_int9 dw 0 14 segmento_int9 dw 0 15 Estado db 1 ;1: Habilitado; 0: No habilitado. 16 Firma dw FIRMA1,FIRMA2 17 ; 18 ; Manejador de la interrupcion 9 (teclado) 19 ; 20 int9handler: cmp Estado,0 ;Sonido habilitado? 21 jz ir_a_viejo_INT9 ;Saltar si no es asi. 22 push ax ;Preservar registros utilizados. 23 push cx 24 push dx 25 mov al,182 ;Generar onda cuadrada en timer 2 26 out 67,al ;para poder producir sonido. 27 in al,96 ;Leer el controlador de teclado. 28 cmp al,128 ;Ver si se apreto o solto una tecla. 29 jnc silencio ;Saltar si se solto. 30 add al,al ;Ajustar el codigo de exploracion: 31 jns hallar_frec ;cada dos valores se debe incrementar 32 sub al,127 ;un semitono. 33 hallar_frec: mov cl,al ;CX = Cantidad de medios semitonos 34 xor ch,ch ; por encima del LA (55 Hz). 35 mov ax,21690 ;AX = 55 Hz (LA) 36 ciclo_frec: mov dx,63670 ;DX = Medio semitono. 37 mul dx ;DX = Siguiente medio semitono. 38 mov ax,dx ;AX = Siguiente medio semitono. 39 loop ciclo_frec ;Continuar calculando frecuencia. 40 jmp short sonar ;Ir a poner la nota. 41 silencio: mov ax,40 ;Silencio. 42 sonar: out 66,al ;Poner la parte baja del contador. 43 mov al,ah 44 out 66,al ;Poner la parte alta del contador. 45 in al,97 ;Habilitar salida del parlante. 46 or al,3 47 out 97,al 48 pop dx ;Restaurar registros utilizados. 49 pop cx 50 pop ax 51 ir_a_viejo_INT9: 52 jmp viejo_int9 ;Ir al viejo manejador de la 53 ;interrupcion del teclado. 54 ; 55 ; Instalacion del TSR. 56 ; 57 verif_instalac: xor ax,ax ;Apuntar a la tabla de interrupcion. 58 mov es,ax 59 lds bx,es:9*4 ;DS:BX = Puntero al manejador de la 60 ;interrupcion del teclado. 61 cmp word ptr [bx-4],FIRMA1 ;Si la firma no coincide, 62 jne instalar ;instalar el TSR. 63 cmp word ptr [bx-2],FIRMA2 ;Si la firma no coincide, 64 jne instalar ;instalar el TSR. 65 xor ds:Estado,1 ;Cambiar estado: sonido si/no. 125 Programa SONIDO.ASM
- 127. 66 push cs 67 pop ds ;DS = Segmento de codigo. 68 mov dx,offset sonido_si ;Puntero a texto de sonido activado. 69 jnz mostrar_texto 70 mov dx,offset sonido_no ;Puntero a texto de sonido desactivado. 71 mostrar_texto: mov ah,9 72 int 21h ;Llamar a funcion DOS para mostrarlo. 73 in al,97 ;Deshabilitar sonido. 74 and al,252 75 out 97,al 76 mov ax,4c00h ;Fin del programa. 77 int 21h 78 instalar: mov offset_int9,bx ;Preservar offset vieja interrupcion 9. 79 mov segmento_int9,ds ;Preservar segmento vieja int 9. 80 cli ;Deshabilitar interrupciones. 81 mov es:9*4,offset int9handler ;Nuevo offset interrupcion 9. 82 mov es:9*4+2,cs ;Nuevo segmento interrupcion 9. 83 sti ;Habilitar interrupciones. 84 push cs 85 pop ds ;DS = Segmento de codigo. 86 mov dx,offset sonido_si ;Mostrar texto de sonido habilitado. 87 mov ah,9 88 int 21h 89 mov dx,offset verif_instalac ;Instalar TSR. 90 int 27h 91 sonido_si db "Sonido activado.",13,10,"$" 92 sonido_no db "Sonido desactivado.",13,10,"$" 93 codigo ends 94 end inicio 126 Programa SONIDO.ASM
- 128. 1 ;-----------------------------------------------------------------------------; 2 ; Programa para mostrar el modo protegido del 80386. ; 3 ; El programa tiene dos tareas: una muestra una lista de números primos ; 4 ; mediante el método de divisiones sucesivas en la parte superior de la ; 5 ; pantalla, y la otra muestra una lista de números primos mediante el método ; 6 ; de potenciación en la parte inferior de la pantalla. ; 7 ; Además hay dos interrupciones: IRQ0 (timer - INT 08h) para el manejo del ; 8 ; "scheduler" (rutina que determina cuál es la tarea que debe correr en un ; 9 ; instante determinado en un sistema multitarea) e IRQ1 (teclado - INT 09h) ; 10 ; para el manejo de las teclas de función y entrada de números. ; 11 ; ; 12 ; Hecho por Darío Alejandro Alpern ; 13 ; ; 14 ; Versiones del programa: ; 15 ; - Versión 2.0 (marzo de 1997): Se agregó la tarea que muestra números ; 16 ; primos mediante potenciación. Se agregó separación de millares en los ; 17 ; números primos que se muestran. Se agregó "equ" para aclarar el signifi- ; 18 ; cado de ciertas variables. ; 19 ; Se agregó manejo de las teclas Pausa y Break. ; 20 ; - Versión 1.0 (octubre de 1995): Programa original. ; 21 ;-----------------------------------------------------------------------------; 22 .386p 23 ;Segmento inútil que sólo se utiliza para inicializar los saltos lejanos. 24 nada segment use16 at 0 25 dummy label far 26 nada ends 27 ;----------------------------------------------------------------------------- 28 ; Segmento de código y datos. 29 codigo segment use16 30 org 100h 31 assume cs:codigo,ds:codigo 32 comienzo:jmp inicio 33 ;--------------------------------------------------------------------------- 34 ; Definición de campos de bits del byte de derechos de acceso: 35 DA_SEGMENTO_PRESENTE equ 80h ;El segmento se encuentra en memoria. 36 DA_NIVEL_PRIVILEGIO_0 equ 00h ;Mayor privilegio. Acceso a todos los recursos. 37 DA_NIVEL_PRIVILEGIO_1 equ 20h 38 DA_NIVEL_PRIVILEGIO_2 equ 40h 39 DA_NIVEL_PRIVILEGIO_3 equ 60h ;Menor privilegio. 40 DA_SEGMENTO_CODIGO equ 18h ;Segmento con código ejecutable. 41 DA_SEGMENTO_DATOS equ 10h ;Segmento sin código ejecutable. Siempre se 42 ;puede leer. 43 DA_OFFSET_MENOR_LIM equ 00h ;El offset válido en el segmento de datos es 44 ;menor o igual que el límite. 45 DA_OFFSET_MAYOR_LIM equ 04h ;El offset válido en el segmento de datos es 46 ;mayor que el límite. 47 DA_LECTURA_ESCRITURA equ 02h ;El segmento de datos se puede leer y escribir. 48 DA_SOLO_LECTURA equ 00h ;El segmento de datos se puede leer pero no 49 ;escribir. 50 DA_LECTURA_EJECUCION equ 02h ;El segmento de código se puede leer y ejecutar. 51 DA_SOLO_EJECUCION equ 00h ;El segmento de código se puede ejecutar pero 52 ;no se pueden leer sus bytes. 53 ;Byte de derechos de acceso para el segmento de código que se usa aquí: 54 DA_CODIGO equ DA_SEGMENTO_PRESENTE + 55 DA_NIVEL_PRIVILEGIO_0 + 56 DA_SEGMENTO_CODIGO + 57 DA_LECTURA_EJECUCION 58 ;Byte de derechos de acceso para los segmentos de datos que se usan aquí: 59 DA_DATOS equ DA_SEGMENTO_PRESENTE + 60 DA_NIVEL_PRIVILEGIO_0 + 61 DA_SEGMENTO_DATOS + 62 DA_OFFSET_MENOR_LIM + 63 DA_LECTURA_ESCRITURA 64 DA_TSS_286 equ 81h ;Descriptor de TSS tipo 286. 65 DA_TSS_386 equ 89h ;Descriptor de TSS tipo 386. 127 Programa PRIMOS.ASM
- 129. 66 DA_TSS_GATE equ 85h ;Descriptor de compuerta de tarea. 67 ;----------------------------------------------------------------------------- 68 ; Macro para definir el descriptor (ocho bytes): 69 descriptor macro base, limite, derechos_acceso 70 IF derechos_acceso and 10h ;; Segmento de código o datos. 71 IF limite GT 0FFFFFh ;; Si granularidad = 4KB: 72 dw ((limite) SHR 12) and 0FFFFh 73 ELSE 74 dw (limite) and 0FFFFh ;; Bytes 1-0 del límite. 75 ENDIF 76 dw (base) and 0FFFFh ;; Bytes 1-0 de la base. 77 db ((base) SHR 16) and 0FFh ;; Byte 2 de la base. 78 db derechos_acceso ;; Byte de derechos de acceso. 79 IF limite GT 0FFFFFh 80 db 80h + ((limite) SHR 28) ;; Indicar granularidad = 4KB. 81 ELSE 82 db (limite) SHR 16 ;; Byte 2 del límite. 83 ENDIF 84 db (base) SHR 24 ;; Byte 3 de la base. 85 ELSE ;; Segmento de tabla del sistema. 86 dw limite 87 dw base 88 db 0 89 db derechos_acceso 90 db 0 91 db 0 92 ENDIF 93 ENDM 94 ;----------------------------------------------------------------------------- 95 ; Valores que van en la tabla de descriptores globales (diez descriptores), 96 ; ocho bytes por descriptor. 97 gdt equ qword ptr $ - 8 ;Inicio de la tabla de descriptores globales. 98 ; 99 ; 1ø descriptor: Segmento de código. 100 code_sel equ $ - gdt ;Valor del selector del segmento de código. 101 descriptor 0, 0FFFFh, DA_CODIGO 102 ; 103 ; 2ø descriptor: Segmento de pila y datos (alias del segmento de código). 104 data_sel equ $ - gdt ;Valor del selector del segmento de datos. 105 descriptor 0, 0FFFFh, DA_DATOS 106 ; 107 ; 3ø descriptor: Segmento de buffer de pantalla. 108 pant_sel equ $ - gdt ;Valor del selector del buffer de pantalla. 109 descriptor 0B0000h, 0FFFFh, DA_DATOS ;El valor de la base es para 110 ;adaptador monocromo. Si el adaptador es color, la base 111 ;se cambia en tiempo de ejecución. 112 ; 113 ; 4ø descriptor: Segmento de parte inferior del buffer de pantalla. 114 pant_inf_sel equ $-gdt ;Valor del selector de la parte inferior de pantalla. 115 descriptor 0B0000h+15*80*2, 0FFFFh, DA_DATOS 116 ; 117 ; 5ø Descriptor: Descriptor de segmento de estado de la tarea (TSS) inicial. 118 TSS_inic_sel equ $-gdt ;Valor del selector del TSS inicial. 119 descriptor TSS_original, <size TSS_386 - 1>, DA_TSS_286 120 ; 121 ; 6ø Descriptor: Descriptor de segmento de estado de la tarea (TSS) 122 ; primos_division. 123 TSS_pri1_sel equ $-gdt ;Valor del selector del TSS de primos_division. 124 descriptor TSS_primos_division, <size TSS_386 - 1>, DA_TSS_386 125 ; 126 ; 7ø Descriptor: Descriptor de segmento de estado de la tarea (TSS) 127 ; primos_potenciacion. 128 TSS_pri2_sel equ $-gdt ;Valor del selector de TSS de primos_potenciacion. 129 descriptor TSS_primos_potenciacion, <size TSS_386 - 1>, DA_TSS_386 130 ; 128 Programa PRIMOS.ASM
- 130. 131 ; 8ø Descriptor: Descriptor de segmento de estado de la tarea (TSS) int8. 132 TSS_int8_sel equ $-gdt ;Valor del selector de TSS de la interrupción 8. 133 descriptor TSS_int8, <size TSS_386 - 1>, DA_TSS_286 134 ; 135 ; 9ø Descriptor: Descriptor de segmento de estado de la tarea (TSS) int9. 136 TSS_int9_sel equ $-gdt ;Valor del selector de TSS de la interrupción 9. 137 descriptor TSS_int9, <size TSS_386 - 1>, DA_TSS_386 138 ; 139 ; 10ø descriptor: Segmento de pila (alias del segmento de código). 140 dir_cero_sel equ $-gdt ;Valor del selector del segmento de datos. 141 descriptor 0, 0FFFFh, DA_DATOS 142 fin_gdt equ $ 143 ; Valores que van en la tabla de descriptores de interrupción 144 ; (dos descriptores correspondientes a INT 8 e INT 9) 145 idt equ $ - 64 ;Inicio de la tabla de interrupción. 146 ; 147 ; 1ø Descriptor: Compuerta de interrupción correspondiente a INT 8. 148 descriptor TSS_int8_sel, 0, DA_TSS_GATE 149 ; 150 ; 2ø Descriptor: Compuerta de interrupción correspondiente a INT 9. 151 descriptor TSS_int9_sel, 0, DA_TSS_GATE 152 fin_idt equ $ 153 ;----------------------------------------------------------------------------- 154 ; Estructura del segmento de estado de la tarea (TSS). 155 TSS_386 struc 156 back_link dw 0,0 157 PL0_ESP_value dd 0 158 PL0_SS_value dd data_sel 159 PL1_ESP_value dd 0 160 PL1_SS_value dw 0,0 161 PL2_ESP_value dd 0 162 PL2_SS_value dw 0,0 163 CR3_value dd 0 164 EIP_value dd 0 165 EFLAGS_value dd 00003202h 166 EAX_value dd 0 167 ECX_value dd 0 168 EDX_value dd 0 169 EBX_value dd 0 170 ESP_value dd 0 171 EBP_value dd 0 172 ESI_value dd 0 173 EDI_value dd 0 174 ES_value dd 0 175 CS_value dd code_sel 176 SS_value dd data_sel 177 DS_value dd data_sel 178 FS_value dd 0 179 GS_value dd 0 180 LDT_value dd 0 181 DEBUG_value dw 0 182 bitmap_offset dw 0 183 bitmap_end db 255 184 TSS_386 ends 185 TSS_286 struc 186 backlink dw 0 187 PL0_SP_val dw 0 188 PL0_SS_val dw data_sel 189 PL1_SP_val dw 0 190 PL1_SS_val dw 0 191 PL2_SP_val dw 0 192 PL2_SS_val dw 0 193 IP_val dw 0 194 FLAGS_val dw 3202h 129 Programa PRIMOS.ASM
- 131. 195 AX_val dw 0 196 CX_val dw 0 197 DX_val dw 0 198 BX_val dw 0 199 SP_val dw 0 200 BP_val dw 0 201 SI_val dw 0 202 DI_val dw 0 203 ES_val dw 0 204 CS_val dw code_sel 205 SS_val dw data_sel 206 DS_val dw data_sel 207 LDT_val dw 0 208 TSS_286 ends 209 base equ comienzo - 100h 210 TSS_original TSS_286 <,,,,,,,,,,,,,,,,,0,0,0,0> 211 TSS_primos_division TSS_386 <,pila_primos_division + 100h - base,,,,,,,primos_division 212 TSS_primos_potenciacion TSS_386 <,pila_primos_potenciacion + 100h - base,,,,,,,primos_ 213 TSS_int8 TSS_286 <,pila_int8 + 100h - base,,,,,,int8han - base,,,20,10,,pila_int8 + 214 TSS_int9 TSS_386 <,pila_int9 + 100h - base,,,,,,,int9han - base,3002h,,,,,pila_int9 215 LSD_d_ajustado dd 0 216 MSD_d_ajustado dd 0 217 LSD_d_aux dd 0 218 MSD_d_aux dd 0 219 base_SPRP dd 0 220 res_LO dd 0 221 res_HI dd 0 222 bits_d dw 0 223 valor_s dw 0 224 picint db 0 225 gdtr label fword ;Información a almacenar en el GDTR (6 bytes). 226 dw fin_gdt - gdt - 1 ;Límite de la tabla de descriptores globales. 227 dw gdt ;Base de la tabla de descriptores globales. 228 dw 0 ;Se llena durante la ejecución del programa. 229 idtr label fword ;Información a almacenar en el IDTR (6 bytes). 230 dw fin_idt - idt - 1 ;Límite de la IDT. 231 dw idt ;Base de la tabla de descriptores de interrupción. 232 dw 0 ;Se llena durante la ejecución del programa. 233 real_idtr df 0 ;Espacio para almacenar el IDTR en modo real. 234 texto1 dw 11*160+0*2 235 db "Tiempo: 50% ",24,": Más, ",25,": Menos, F1 = Detener," 236 db " F2 = Continuar, F3 = Cambiar número",0 237 ;El ASCII 24 es la flecha hacia arriba, y el ASCII 25 es la flecha hacia abajo. 238 texto2 dw 12*160+8*2 239 db "Hecho por Darío Alejandro Alpern en marzo de 1997 (versión 2.0)",0 240 texto3 dw 13*160+0*2 241 db "Tiempo: 50% ",25,": Más, ",24,": Menos, F4 = Detener," 242 db " F5 = Continuar, F6 = Cambiar número",0 243 texto4 dw 12*160+8*2 244 db " Nuevo número: ",0 245 texto5 db "Este programa no puede correr en modo virtual 8086.",13,10 246 db "Pruebe eliminando la línea DEVICE=EMM386 en CONFIG.SYS",13,10,"$" 247 texto6 db "Este programa requiere 80386 o posterior.",13,10,"$" 248 ; Definición del byte de estado: 249 SCAN_CODE_E1 equ 128 ;El scan code anterior fue E1. 250 SCAN_CODE_E0 equ 64 ;El scan code anterior fue E0 (si bit 7=0). 251 SCAN_DESPUES_E1 equ 64 ;Cantidad de scan codes después del E1 252 ;(si bit 7=1). 253 APRETO_PAUSA equ 32 ;Se apretó la tecla Pausa. 254 APRETO_ESC equ 16 ;Se apretó la tecla Esc. 255 RUN_POTEN equ 8 ;La tarea primos_potenciación está corriendo. 256 RUN_DIVISION equ 4 ;La tarea primos_división está corriendo. 257 CAMBIANDO_POT equ 2 ;Cambiando número tarea primos_potenciación. 258 CAMBIANDO_DIV equ 1 ;Cambiando número tarea primos_división. 259 estado db RUN_POTEN + RUN_DIVISION 130 Programa PRIMOS.ASM
- 132. 260 port6845 dw 3B4h 261 ;--------------------------------------------------------------; 262 ; Tarea mitad superior pantalla (hallar primos por divisiones) ; 263 ;--------------------------------------------------------------; 264 primos_division: mov esi,5 ;Primer divisor. Los divisores serán: 265 ;5,7,11,13,17,19,23,25,29,31,... 266 jmp short comparar_divisor_div 267 ;Realizar la división de 64 bits (EBX:EDI) extendidos a 96 por 32 bits (ESI). 268 ;Lo que necesitamos nosotros es el resto (si vale cero, entonces EBX:EDI no 269 ;es primo). 270 bucle_div_64_32:xor edx,edx ;Extender el dividendo. 271 mov eax,ebx ;Poner la parte alta del dividendo. 272 div esi ;Realizar la primera parte de la división. 273 mov eax,edi ;Poner la parte baja del dividendo. 274 div esi ;Realizar la segunda parte de la división. 275 and edx,edx ;¿El resto vale cero? 276 jz short prox_num_div ;Si es así saltar porque el número no es primo. 277 add esi,2 ;Obtener el siguiente divisor. 278 xor edx,edx ;Extender el dividendo. 279 mov eax,ebx ;Poner la parte alta del dividendo. 280 div esi ;Realizar la primera parte de la división. 281 mov eax,edi ;Poner la parte baja del dividendo. 282 div esi ;Realizar la segunda parte de la división. 283 and edx,edx ;¿El resto vale cero? 284 jz short prox_num_div ;Si es así saltar porque el número no es primo. 285 add esi,4 ;Obtener el siguiente divisor. 286 comparar_divisor_div: 287 cmp ebx,esi ;Ver si es necesario seguir extendiendo el 288 ;dividendo a 96 bits. 289 jae bucle_div_64_32 ;Saltar si es así. 290 ;Realizar la división de 64 bits (EBX:EDI) por 32 bits (ESI). 291 ;Lo que necesitamos nosotros es el resto (si vale cero, entonces EBX:EDI no 292 ;es primo) y el cociente (si es menor que el divisor EBX:EDI es primo). 293 bucle_div_32_32:mov edx,ebx ;Poner la parte alta del dividendo. 294 mov eax,edi ;Poner la parte baja del dividendo. 295 div esi ;Realizar la división. 296 and edx,edx ;¿El resto vale cero? 297 jz short prox_num_div ;Si es así saltar porque el número no es primo. 298 add esi,2 ;Obtener el siguiente divisor. 299 mov edx,ebx ;Poner la parte alta del dividendo. 300 mov eax,edi ;Poner la parte baja del dividendo. 301 div esi ;Realizar la división. 302 and edx,edx ;¿El resto vale cero? 303 jz short prox_num_div ;Si es así saltar porque el número no es primo. 304 add esi,4 ;Obtener el siguiente divisor. 305 cmp eax,esi ;¿El divisor supera al cociente? 306 jae bucle_div_32_32 ;Saltar si no es así. 307 ;En este punto se sabe que EBX:EDI es primo, por lo que hay que mostrarlo. 308 call mostrar_numero 309 ;Hallar el próximo valor de EBX:EDI para ver si es primo o no. 310 prox_num_div: 311 add edi,ebp ;Sumar el valor adecuado. 312 adc ebx,0 313 xor bp,2 xor 4 ;Cambiar el indicador de sumar 2 ó 4. 314 jmp primos_division 315 ;---------------------------------------------------; 316 ; Subrutina para mostrar los números en la pantalla ; 317 ; Esta subrutina está compartida por ambas tareas ; 318 ;---------------------------------------------------; 319 mostrar_numero: 320 cli ;No debe ocurrir ningún cambio de tarea. 321 push ebp ;Preservar registros afectados. 322 push edi 323 push ebx 324 ;Conversión binario (EBX:EDI = 64 bits) a decimal (hasta 20 dígitos). 131 Programa PRIMOS.ASM
- 133. 325 mov bp,10 ;EBP = Divisor. 326 mov cx,3 ;Contador para separador de millares. 327 mov si,sp 328 add si,25+4+4+4 ;SI = Puntero al final del buffer temporario. 329 bucle_bin_a_dec1: 330 cmp ebx,ebp ;¿Se puede realizar la división sin overflow? 331 jb short bucle_bin_a_dec2 ;Saltar si es así. 332 xor edx,edx ;Extender el dividendo. 333 mov eax,ebx ;Cargar la parte alta del dividendo. 334 div ebp ;Realizar la primera parte de la división. 335 segunda_division: 336 mov ebx,eax ;Salvar la nueva parte alta del dividendo. 337 mov eax,edi ;Cargar la parte baja del dividendo. 338 div ebp ;Realizar la segunda parte de la división. 339 mov edi,eax ;Salvar la nueva parte baja del dividendo. 340 add dl,"0" ;Convertir el resto a ASCII. 341 mov [si],dl ;Guardar el resto en el buffer temporario 342 ;(de esta manera se obtiene el dígito 343 ;"de la derecha" o menos significativo). 344 loop no_insertar_separador1 345 dec si 346 mov byte ptr [si],"." 347 mov cl,3 ;Reinicializar contador para separador. 348 no_insertar_separador1: 349 dec si ;Apuntar al dígito anterior. 350 jmp bucle_bin_a_dec1 ;Seguir dividiendo. 351 bucle_bin_a_dec2: 352 mov edx,ebx ;Cargar la parte alta del dividendo. 353 mov eax,edi ;Cargar la parte baja del dividendo. 354 div ebp ;Dividir por 10. 355 mov edi,eax ;Dejar la parte baja en el registro que estaba. 356 xor ebx,ebx ;La parte alta debe ser cero. 357 add dl,"0" ;Convertir el resto a ASCII. 358 mov [si],dl ;Guardar el resto en el buffer temporario 359 ;(de esta manera se obtiene el dígito 360 ;"de la derecha" o menos significativo). 361 loop no_insertar_separador2 362 dec si 363 mov byte ptr [si],"." 364 mov cl,3 ;Reinicializar contador para separador. 365 no_insertar_separador2: 366 dec si ;Apuntar al dígito anterior. 367 and eax,eax ;¿El número vale cero? 368 jnz bucle_bin_a_dec2 ;Seguir dividiendo si no es así. 369 cmp byte ptr [si+1],"." 370 jnz short no_es_separador 371 inc si 372 no_es_separador: 373 mov bp,sp 374 add bp,25+4+4+4 ;BP = Puntero al final del buffer temporario. 375 mov cx,bp 376 inc cx 377 sub cx,si ;CX = Cantidad de dígitos del número. 378 add cx,cx ;Convertir a bytes de buffer de pantalla. 379 add cx,[bp+1] ;Agregarle la posición actual del buffer de 380 ;pantalla. 381 cmp cx,10*80*2 ;¿Se sobrepasa el final con lo que quedaría 382 ;el número cortado? 383 jbe short poner_numero ;Saltar si no es así. 384 ;Hacer un "scroll" (correr una línea hacia arriba llenando la línea de abajo 385 ;con espacios) de la porción activa de la pantalla. 386 xchg bx,si ;Preservar el registro SI. 387 xor di,di ;DI = Posición del carácter superior izquierdo 388 mov si,160 ;SI = Extremo izquierdo de la segunda línea. 389 mov cx,9*80/2 ;CX = Cantidad de dwords a mover. 132 Programa PRIMOS.ASM
- 134. 390 rep movs dword ptr es:[di],dword ptr es:[si] ;Realizar el "scroll". 391 mov eax,07200720h ;Dos caracteres de espacio con atributo blanco 392 ;sobre negro. 393 mov cl,80/2 ;CX = Cantidad de dwords a poner. 394 rep stos dword ptr es:[di] ;Poner los espacios. 395 xchg bx,si ;Restaurar el registro SI. 396 mov word ptr [bp+1],9*80*2 ;Indicar la nueva posición donde se deben 397 ;mostrar los caracteres. 398 poner_numero: 399 mov ah,07h ;Atributo blanco sobre negro. 400 mov di,[bp+1] ;Obtener la posición del buffer de pantalla. 401 inc si ;Apuntar a la primera posición del buffer. 402 poner_digito: 403 lodsb ;Obtener el dígito. 404 stosw ;Poner el carácter en buffer de pantalla. 405 cmp si,bp ;¿Se terminó el buffer? 406 jbe poner_digito ;Saltar si no es así. 407 mov al,179 ;Mostrar una barra vertical. 408 stosw 409 mov [bp+1],di ;Preservar el puntero. 410 pop ebx ;Restaurar registros afectados. 411 pop edi 412 pop ebp 413 sti ;Permitir nuevamente interrupciones 8 y 9. 414 ret ;Fin de la subrutina. 415 posnum equ 12*80+37 416 ;----------------------------------------------------------------; 417 ; Tarea mitad inferior pantalla (hallar primos por potenciacion) ; 418 ;----------------------------------------------------------------; 419 ; Como realizar potenciaciones es un proceso lento, descartamos aquellos 420 ; números que tengan algun divisor menor que 257. 421 primos_potenciacion: mov esi,5 ;Primer divisor. Los divisores serán: 422 ;5,7,11,13,17,19,23,25,29,31,... 423 mov ecx,257 ;Máximo divisor. 424 jmp short comparar_divisor_pot 425 ;Realizar la división de 64 bits (EBX:EDI) extendidos a 96 por 32 bits (ESI). 426 ;Lo que necesitamos nosotros es el resto (si vale cero, entonces EBX:EDI no 427 ;es primo). 428 segundo_bucle_div_64_32: 429 cmp esi,ecx ;¿Se sobrepasó el máximo divisor? 430 ja short comenzar_potenciacion ;Comenzar con potenciación si es así. 431 xor edx,edx ;Extender el dividendo. 432 mov eax,ebx ;Poner la parte alta del dividendo. 433 div esi ;Realizar la primera parte de la división. 434 mov eax,edi ;Poner la parte baja del dividendo. 435 div esi ;Realizar la segunda parte de la división. 436 and edx,edx ;¿El resto vale cero? 437 jz short prox_num_pot ;Si es así saltar porque el número no es primo. 438 add esi,2 ;Obtener el siguiente divisor. 439 xor edx,edx ;Extender el dividendo. 440 mov eax,ebx ;Poner la parte alta del dividendo. 441 div esi ;Realizar la primera parte de la división. 442 mov eax,edi ;Poner la parte baja del dividendo. 443 div esi ;Realizar la segunda parte de la división. 444 and edx,edx ;¿El resto vale cero? 445 jz short prox_num_pot ;Si es así saltar porque el número no es primo. 446 add esi,4 ;Obtener el siguiente divisor. 447 comparar_divisor_pot: 448 cmp ebx,esi ;Ver si es necesario seguir extendiendo el 449 ;dividendo a 96 bits. 450 jae segundo_bucle_div_64_32 ;Saltar si es así. 451 ;Realizar la división de 64 bits (EBX:EDI) por 32 bits (ESI). 452 ;Lo que necesitamos nosotros es el resto (si vale cero, entonces EBX:EDI no 453 ;es primo) y el cociente (si es menor que el divisor EBX:EDI es primo). 454 segundo_bucle_div_32_32: 133 Programa PRIMOS.ASM
- 135. 455 cmp esi,ecx ;¿Se sobrepasó el máximo divisor? 456 ja short comenzar_potenciacion ;Comenzar con potenciación si es así. 457 mov edx,ebx ;Poner la parte alta del dividendo. 458 mov eax,edi ;Poner la parte baja del dividendo. 459 div esi ;Realizar la división. 460 and edx,edx ;¿El resto vale cero? 461 jz short prox_num_pot ;Si es así saltar porque el número no es primo. 462 add esi,2 ;Obtener el siguiente divisor. 463 mov edx,ebx ;Poner la parte alta del dividendo. 464 mov eax,edi ;Poner la parte baja del dividendo. 465 div esi ;Realizar la división. 466 and edx,edx ;¿El resto vale cero? 467 jz short prox_num_pot ;Si es así saltar porque el número no es primo. 468 add esi,4 ;Obtener el siguiente divisor. 469 cmp eax,esi ;¿El divisor supera al cociente? 470 jae segundo_bucle_div_32_32 ;Saltar si no es así. 471 ;En este punto se sabe que EBX:EDI es primo, por lo que hay que mostrarlo. 472 mostrar_primo: 473 call mostrar_numero 474 ;Hallar el próximo valor de EBX:EDI para ver si es primo o no. 475 prox_num_pot: 476 add edi,ebp ;Sumar el valor adecuado. 477 adc ebx,0 478 xor bp,2 xor 4 ;Cambiar el indicador de sumar 2 ó 4. 479 jmp primos_potenciacion 480 mostrar_primo_pot: 481 pop ebp ;Restaurar el indicador de sumar 2 ó 4. 482 jmp mostrar_primo ;Mostrar el número primo. 483 ; 484 ; Verificar si el número es primo utilizando el método de potenciación que 485 ; figura en http://www.utm.edu/research/primes/prove2.html (tercer parágrafo) 486 ; de Chris K. Caldwell: 487 ; 488 ; Si tenemos que verificar el número impar "n", hacemos n-1=(2^s)d donde "d" es 489 ; impar y s>0: decimos que n es a-SPRP si a^d=1 (mod n) o bien (a^d)^(2^r)=-1 490 ; para algún valor r tal que 0<=r<s. 491 ; 492 ; Entonces: 493 ; - Si n < 9.080.191 es 31 y 73-SPRP entonces n es primo. 494 ; - Si n < 4.759.123.141 es 2, 7 y 61-SPRP entonces n es primo. 495 ; - Si n < 1.000.000.000.000 es 2, 13, 23 y 1662803-SPRP entonces n es primo. 496 ; - Si n < 2.152.302.898.747 es 2, 3, 5, 7 y 11-SPRP entonces n es primo. 497 ; - Si n < 3.474.749.660.383 es 2, 3, 5, 7, 11 y 13-SPRP entonces n es primo. 498 ; - Si n < 341.550.071.728.321 es 2, 3, 5, 7, 11, 13 y 17-SPRP entonces n es 499 ; primo. 500 ; 501 ; Como este test no cubre números mayores que el último mencionado, en caso de 502 ; que aparezca algún número con esa condición deberá utilizarse el método de 503 ; la división (que para estos números es muy lento) hasta que alguien 504 ; encuentre cómo continúa la tabla. 505 ; 506 comenzar_potenciacion: 507 push ebp ;Preservar sumando (2 ó 4). 508 push ebx ;Preservar MSD del número a verificar. 509 push edi ;Preservar LSD del número a verificar. 510 dec di ;Hallar n-1. 511 bsf ecx,edi ;ECX = Bit menos significativo de EDI a uno. 512 ; Este es el valor de s. 513 jz short LSD_n_es_cero ;Saltar si EDI vale cero. 514 shrd edi,ebx,cl 515 shr ebx,cl ;EBX:EDI = d = (n-1) / 2^s. 516 jmp short se_hallo_s 517 LSD_n_es_cero: 518 mov edi,ebx 519 xor ebx,ebx ;EBX:EDI = (n-1) / 2^32 134 Programa PRIMOS.ASM
- 136. 520 bsf ecx,edi ;ECX = Bit menos significativo de EDI a uno. 521 ; Este es el valor de (s-32). 522 shr edi,cl ;EBX:EDI = (n-1) / 2^(32+s-32) 523 ; = (n-1) / 2^s. 524 add cl,32 ;ECX = s. 525 se_hallo_s: 526 mov valor_s,cx ;Almacenar el valor de s. 527 ; 528 ; Para realizar el cálculo de la potenciación más abajo, se utilizará el 529 ; método de elevar al cuadrado y multiplicar. Para ello, partiendo del bit 530 ; más significativo puesto a uno, se barrerán los diferentes bits de "d" 531 ; (sin incluir el bit a uno más significativo) hasta llegar al bit cero. Si el 532 ; bit vale cero, se debe elevar al cuadrado, si vale uno, además de elevar al 533 ; cuadrado hay que multiplicar por la base. Por esto hay que hallar la cantidad 534 ; de bits a procesar y hay que justificar el número "d" a la izquierda (así se 535 ; pueden barrer fácilmente los diferentes bits realizando desplazamientos a la 536 ; izquierda). 537 ; 538 bsr ecx,ebx ;ECX = Bit más significativo del MSD de "d" 539 ;a uno. 540 jz short MSD_d_es_cero ;Saltar si el MSD de "d" vale cero. 541 ; Ahora hay que desplazar "d" hacia la izquierda (32-CL) bits. Para ello, 542 ; se aprovechará el hecho de que los procesadores 80386 y posteriores toman 543 ; la cuenta de desplazamiento módulo 32. De esta manera, desplazar (32-CL) bits 544 ; hacia la izquierda se puede codificar como si se desplazara -CL bits. 545 neg cl ;Desplazar hacia la izquierda -CL bits. 546 jz short bit_0_MSD_d_a_uno ;Si CL = 0 el bit 0 vale uno, por lo que el 547 ;MSD no tiene bits significativos. 548 shld ebx,edi,cl ;Desplazar hacia la izquierda EDX:EAX. 549 shl edi,cl 550 sub cl,32 ;CL = -(Cantidad de bits significativos). 551 jmp short hallar_bits_d ;Hallar contador (negando CL). 552 bit_0_MSD_d_a_uno: 553 mov ebx,edi ;Poner en el MSD los bits significativos. 554 mov cl,32 ;Indicar que hay 32 bits significativos. 555 jmp short almacenar_d_ajustado ;Almacenar d ajustado y cant de bits. 556 MSD_d_es_cero: 557 mov ebx,edi ;Mover los bits significativos hacia el MSD. 558 bsr ecx,ebx ;ECX = Bit más significativo del LSD de d 559 ;a uno. 560 neg cl ;Desplazar hacia la izquierda -CL bits. 561 jz short d_uno ;Si CL = 0 el bit 0 vale uno, por lo que d 562 ;vale uno. 563 shl ebx,cl ;Desplazar el factor hacia la izquierda. 564 hallar_bits_d: 565 neg cl ;CL = Cantidad de bits significativos de d. 566 almacenar_d_ajustado: 567 mov MSD_d_ajustado,ebx ;Almacenar el valor de "d" ajustado. 568 mov LSD_d_ajustado,edi 569 d_uno: 570 mov bits_d,cx ;Almacenar la cantidad de dígitos 571 ;significativos de "d". 572 pop edi ;Restaurar LSD del número a verificar. 573 pop ebx ;Restaurar MSD del número a verificar. 574 and ebx,ebx ;¿El número entra en un dword? 575 jnz short verif_2do_caso ;Saltar si no es así. 576 cmp edi,9080191 ;Ver si el número entra dentro del primer caso. 577 jae short es_2do_caso ;Saltar si no es así. 578 mov al,31 ;Comprobar si el número es 31-SPRP. 579 call verificar_SPRP 580 mov al,73 ;Comprobar si el número es 73-SPRP. 581 call verificar_SPRP 582 jmp mostrar_primo_pot ;Si lo es, mostrar el número primo. 583 verif_2do_caso: 584 cmp ebx,1 ;Ver si el número entra en el segundo caso. 135 Programa PRIMOS.ASM
- 137. 585 jnz short test_2do_caso 586 cmp edi,1BAA74C5h 587 test_2do_caso: 588 jae short verif_3er_caso ;Saltar si no es así. 589 es_2do_caso: 590 mov al,2 ;Comprobar si el número es 2-SPRP. 591 call verificar_SPRP 592 mov al,7 ;Comprobar si el número es 7-SPRP. 593 call verificar_SPRP 594 mov al,61 ;Comprobar si el número es 61-SPRP. 595 call verificar_SPRP 596 jmp mostrar_primo_pot ;Si lo es, mostrar el número primo. 597 verif_3er_caso: 598 mov al,2 ;Comprobar si el número es 2-SPRP. 599 call verificar_SPRP 600 cmp ebx,0E8h ;Ver si el número entra en el tercer caso. 601 jnz short test_3er_caso 602 cmp edi,0D4A51000h 603 test_3er_caso: 604 jae short es_4to_caso ;Saltar si no es así. 605 mov al,13 ;Comprobar si el número es 13-SPRP. 606 call verificar_SPRP 607 mov al,23 ;Comprobar si el número es 23-SPRP. 608 call verificar_SPRP 609 mov eax,1662803 ;Comprobar si el número es 1.662.803-SPRP. 610 call verificar_dword_SPRP 611 jmp mostrar_primo_pot 612 es_4to_caso: 613 mov al,3 ;Comprobar si el número es 3-SPRP. 614 call verificar_SPRP 615 mov al,5 ;Comprobar si el número es 5-SPRP. 616 call verificar_SPRP 617 mov al,7 ;Comprobar si el número es 7-SPRP. 618 call verificar_SPRP 619 mov al,11 ;Comprobar si el número es 11-SPRP. 620 call verificar_SPRP 621 cmp ebx,000001F5h ;Ver si el número entra en el cuarto caso. 622 jnz short test_11 623 cmp edi,1F3FEE3Bh 624 test_11: 625 jb mostrar_primo_pot ;Si es así el número es primo. 626 mov al,13 ;Comprobar si el número es 13-SPRP. 627 call verificar_SPRP 628 cmp ebx,00000329h ;Ver si el número entra en el quinto caso. 629 jnz short test_13 630 cmp edi,07381CDFh 631 test_13: 632 jb mostrar_primo_pot ;Si es así el número es primo. 633 mov al,17 ;Comprobar si el número es 17-SPRP. 634 call verificar_SPRP 635 cmp ebx,000136A3h ;Ver si el número entra en el sexto caso. 636 jnz short test_17 637 cmp edi,52B2C8C1h 638 test_17: 639 jb mostrar_primo_pot ;Si es así el número es primo. 640 mov ecx,-1 ;Forzar divisiones sucesivas. 641 mov esi,257 ;Comprobar a partir del último divisor probado. 642 pop ebp ;Restaurar sumando (2 ó 4). 643 jmp comparar_divisor_pot ;Verificar si el número es primo. 644 ; 645 ; Subrutina para comprobar si EBX:EDI es AL-SPRP. 646 verificar_SPRP: 647 and eax,0FFh ;EAX <- Base SPRP. 648 ; 649 ; Subrutina para comprobar si EBX:EDI es EAX-SPRP. 136 Programa PRIMOS.ASM
- 138. 650 verificar_dword_SPRP: 651 test ebx,ebx ;¿El número a verificar tiene más de 32 bits? 652 jnz short verificar_SPRP_64_bits ;Si es así, utilizar rutina de 64 bits 653 mov ebp,eax ;EBP <- Base SPRP. 654 mov cx,bits_d ;Obtener la cantidad de bits de d. 655 jcxz no_hay_ciclo_pot_32_bits ;Saltar si d no tiene bits significativos 656 ;Esto ocurre si d = 1 => n = 2^k+1 con k>=0. 657 mov ebx,MSD_d_ajustado ;Obtener el valor de d justificado a la izq. 658 ; Con el siguiente ciclo se hallará EAX ^ d (mod EDI) (primera parte del test). 659 ciclo_pot_32_bits: 660 mul eax ;Elevar al cuadrado. 661 div edi ;Hallar módulo EDI. 662 mov eax,edx ;EAX = Resto de la división. 663 shl ebx,1 ;Obtener siguiente bit de d. 664 jnc short fin_ciclo_pot_32 ;Si vale cero, no se debe multiplicar por 665 ;la base de SPRP. 666 mul ebp ;Multiplicar por la base. 667 div edi ;Hallar módulo EDI. 668 mov eax,edx ;EAX = Resto de la división. 669 fin_ciclo_pot_32: 670 loop ciclo_pot_32_bits ;Seguir procesando el resto de los bits de d. 671 xor ebx,ebx ;Poner EBX a cero como estaba antes. 672 no_hay_ciclo_pot_32_bits: 673 cmp eax,1 ;¿La base ^ d (mod n) = 1? 674 jz short SPRP_OK ;Si es así, se cumple el test. 675 mov cx,valor_s ;Obtener el valor de s. 676 ; En el siguiente ciclo se elevará al cuadrado hasta s veces el resultado de 677 ; la primera parte del test. Si en algún momento el resultado es -1, el test 678 ; se cumple (segunda parte del test de SPRP). 679 ciclo_cuad_32_bits: 680 inc eax ;Si EAX = -1 (mod EDI), deberá ser EAX = EDI-1, 681 cmp eax,edi ;ya que 0 <= EAX < EDI. 682 jz short SPRP_OK ;Si EAX = -1 (mod EDI) se cumple el test. 683 dec eax ;Restaurar el valor. 684 mul eax ;Elevar al cuadrado. 685 div edi ;Hallar módulo EDI. 686 mov eax,edx ;EAX = Resto de la división. 687 loop ciclo_cuad_32_bits ;Cerrar el ciclo. 688 ; Si no se cumplió ninguna de las dos partes del test, el número es compuesto. 689 es_compuesto: 690 pop ax ;No retornar a rutina de verificación SPRP. 691 pop ebp ;Restaurar sumando (2 ó 4). 692 jmp prox_num_pot ;Hallar el próximo número a verificar. 693 SPRP_OK: 694 ret ;Fin de la subrutina. 695 verificar_SPRP_64_bits: 696 mov ecx,LSD_d_ajustado ;Copiar el valor de d ajustado a otro lugar 697 mov LSD_d_aux,ecx ;ya que se va a modificar (este valor se va 698 mov ecx,MSD_d_ajustado ;a necesitar posteriormente). 699 mov MSD_d_aux,ecx 700 mov base_SPRP,eax ;Preservar la base de SPRP. 701 xor edx,edx ;EDX:EAX = Base de SPRP. 702 mov cx,bits_d ;Obtener la cantidad de bits de d. 703 jcxz no_hay_ciclo_pot_64_bits ;Saltar si d no tiene bits significativos 704 ;Esto ocurre si d = 1 => n = 2^k+1 con k>=0. 705 ; Con el siguiente ciclo se hallará EAX ^ d (mod EDI) (primera parte del test). 706 ciclo_pot_64_bits: 707 shl LSD_d_aux,1 ;Obtener siguiente bit de d. 708 rcl MSD_d_aux,1 709 mov esi,eax 710 mov ebp,edx ;EBP:ESI <- Multiplicador actual. 711 ; Si el bit vale cero, sólo hay que elevar al cuadrado, mientras que si vale 712 ; uno, aparte de elevar al cuadrado, hay que multiplicar por la base de SPRP. 713 jnc short multiplicador_ok ;El bit vale cero (no multiplicar por base) 714 push edx ;EDX:EAX <- EDX:EAX * base_SPRP 137 Programa PRIMOS.ASM
- 139. 715 mul base_SPRP 716 push edx 717 xchg ebp,eax 718 mul base_SPRP 719 pop edx 720 add edx,eax 721 mov eax,ebp 722 pop ebp 723 multiplicador_ok: 724 call mult_modulo_EBX_EDI ;EDX:EAX <- EBP:ESI * EDX:EAX (mod EBX:EDI). 725 loop ciclo_pot_64_bits ;Seguir procesando el resto de los bits de d. 726 no_hay_ciclo_pot_64_bits: 727 test edx,edx ;¿La base ^ d (mod n) = 1? 728 jnz short hallar_cuadrados 729 cmp eax,1 730 jz SPRP_OK ;Si es así, se cumple el test. 731 hallar_cuadrados: 732 mov cx,valor_s ;Obtener el valor de s. 733 ; En el siguiente ciclo se elevará al cuadrado hasta s veces el resultado de 734 ; la primera parte del test. Si en algún momento el resultado es -1, el test 735 ; se cumple (segunda parte del test de SPRP). 736 ciclo_cuad_64_bits: 737 mov esi,edi ;¿Es EDX:EAX = -1 (mod EBX:EDI)? 738 mov ebp,ebx 739 stc 740 sbb esi,eax 741 sbb ebp,edx 742 or ebp,esi 743 jz SPRP_OK ;Si es así se cumple el test. 744 mov ebp,edx 745 mov esi,eax 746 call mult_modulo_EBX_EDI ;Elevar al cuadrado modulo EBX:EDI. 747 loop ciclo_cuad_64_bits ;Cerrar el ciclo. 748 jmp es_compuesto ;Si no se cumplió el test, el número es 749 ;compuesto. 750 751 ; Subrutina para hallar EBP:ESI * EDX:EAX (mod EBX:EDI) -> EDX:EAX. 752 mult_modulo_EBX_EDI: 753 mov res_LO,edi 754 sub res_LO,esi 755 mov res_HI,ebx 756 sbb res_HI,ebp ;res = - EBP:ESI (mod EBX:EDI) 757 push cx ;Preservar contador. 758 bsr ecx,edx ;ECX = Bit más significativo del MSD del factor 759 ;a uno. 760 jz short MSD_factor_es_cero ;Saltar si el MSD del factor vale cero. 761 ; Ahora hay que desplazar el factor hacia la izquierda (32-CL) bits. Para ello, 762 ; se aprovechará el hecho de que los procesadores 80386 y posteriores toman 763 ; la cuenta de desplazamiento módulo 32. De esta manera, desplazar (32-CL) bits 764 ; hacia la izquierda se puede codificar como si se desplazara -CL bits. 765 neg cl ;Desplazar hacia la izquierda -CL bits. 766 jz short bit_0_MSD_a_uno ;Si CL = 0 el bit 0 vale uno, por lo que el 767 ;MSD no tiene bits significativos. 768 shld edx,eax,cl ;Desplazar hacia la izquierda EDX:EAX. 769 shl eax,cl 770 sub cl,32 ;CL = -(Cantidad de bits significativos). 771 jmp short hallar_contador ;Hallar contador (negando CL). 772 bit_0_MSD_a_uno: 773 mov edx,eax ;Poner en el MSD los bits significativos. 774 mov cl,32 ;Indicar que hay 32 bits significativos. 775 jmp short ciclo_interno_64 ;Comenzar con el ciclo de multiplicación. 776 MSD_factor_es_cero: 777 mov edx,eax ;Mover los bits significativos hacia el MSD. 778 bsr ecx,edx ;ECX = Bit más significativo del LSD del factor 779 ;a uno. 138 Programa PRIMOS.ASM
- 140. 780 jz short factor_cero ;Si el LSD vale cero, el factor vale cero. 781 neg cl ;Desplazar hacia la izquierda -CL bits. 782 jz short factor_uno ;Si CL = 0 el bit 0 vale uno, por lo que el 783 ;factor vale uno. 784 shl edx,cl ;Desplazar el factor hacia la izquierda. 785 hallar_contador: 786 neg cl ;CL = Cantidad de bits significativos del factor. 787 ; Ciclo para realizar la multiplicación. 788 ciclo_interno_64: 789 add esi,esi ;Multiplicar factor por dos. 790 adc ebp,ebp 791 sub esi,edi ;Hallar factor módulo EBX:EDI. 792 sbb ebp,ebx 793 jnc short ver_bit_factor ;Saltar si el valor hallado no es negativo. 794 add esi,edi ;Hallar factor módulo EBX:EDI (valor positivo). 795 adc ebp,ebx 796 ver_bit_factor: 797 add eax,eax ;Hallar el siguiente bit del factor. 798 adc edx,edx 799 jnc short fin_ciclo_interno_64 ;Saltar si el bit vale cero. 800 sub esi,res_LO ;Sumar el factor inicial (módulo EBX:EDI). 801 sbb ebp,res_HI 802 jnc short fin_ciclo_interno_64 ;Saltar si es cero o positivo. 803 add esi,edi ;Hallar factor módulo EBX:EDI (valor positivo). 804 adc ebp,ebx 805 fin_ciclo_interno_64: 806 loop ciclo_interno_64 ;Cerrar ciclo. 807 factor_uno: 808 mov eax,esi ;Poner el factor en los registros resultado. 809 mov edx,ebp 810 factor_cero: 811 pop cx ;Restaurar el contador. 812 ret ;Fin de la subrutina. 813 ;-------------------------------------------------; 814 ; Manejador de la interrupción de teclado (INT 9) ; 815 ;-------------------------------------------------; 816 ; Nótese el manejo de la tecla Pausa, cuyo scan code es: E1 1D 45 E1 9D C5. 817 ; Esta tecla es la única cuyo prefijo es E1. 818 int9han:in al,60h ;AL = Tecla apretada o soltada según bit 7. 819 test estado,SCAN_CODE_E1 ;¿El scan code anterior fue E1? 820 jnz short procesar_E1 ;Saltar si es así. 821 cmp al,0E1h ;¿Se está apretando la tecla Pausa? 822 jz short apretando_Pausa 823 and estado,not APRETO_PAUSA ;Salir del modo Pausa (si estaba). 824 test estado,SCAN_CODE_E0 ;¿El scan code anterior fue E0? 825 jnz procesar_E0 ;Saltar si es así. 826 mov bx,offset tabla ;Apuntar a la tabla de teclas. 827 mov cx,30 ;Cantidad de teclas reconocidas. 828 int9han1:cmp al,[bx] ;Ver si se apretó la tecla correspondiente 829 ;a la entrada de la tabla. 830 jz short int9han2 ;Saltar si es así. 831 add bx,3 ;Apuntar a la próxima entrada de la tabla. 832 loop int9han1 ;Terminar el bucle. 833 jmp short int9han3 ;No procesar la tecla. 834 int9han2:call word ptr [bx+1] ;Llamar a la subrutina correspondiente a la 835 ;tecla presionada. 836 int9han3:mov al,61h ;Indicarle al PIC un fin de interrupción 837 out 20h,al ;específico de IRQ 1 (interrupción 0). 838 iretd ;Terminar la interrupción. 839 ;Cuando se ejecute la próxima INT 9 va a ejecutar a partir de este punto. 840 jmp int9han ;Volver a ejecutar la interrupción. 841 apretando_Pausa: 842 or estado,SCAN_CODE_E1 ;Indicar que llegó el scan code E1. 843 jmp int9han3 ;Terminar la interrupción. 844 procesar_E1: 139 Programa PRIMOS.ASM
- 141. 845 add estado,SCAN_DESPUES_E1 ;Incrementar la cantidad de scan codes 846 ;después del E1. 847 jnc short int9han3 ;Todavía no llegaron todos los scan codes de 848 ;la tecla Pausa. 849 or estado,APRETO_PAUSA ;Indicar que se apretó la tecla Pausa. 850 jmp int9han3 ;Fin de la interrupción. 851 ;Procesamiento de flecha arriba y flecha abajo. 852 tics_tarea2 equ <byte ptr TSS_int8.DX_val> 853 flecha: mov al,tics_tarea2 ;AL = Cantidad de tics de tarea 1. 854 add al,dl ;Sumar o restar 1 (dependiendo de la flecha) 855 cmp al,20 ;¿Está fuera del límite? 856 ja int9han3 ;Terminar la interrupción si es así. 857 mov tics_tarea2,al ;Actualizar la cantidad de tics. 858 mov bx,11*160+8*2 ;Mostrar en la pantalla el porcentaje de la 859 call mos_porc ;tarea 1. 860 mov al,20 861 sub al,tics_tarea2 862 mov bx,13*160+8*2 ;Mostrar en la pantalla el porcentaje de la 863 call mos_porc ;tarea 2. 864 jmp int9han3 ;Fin de la interrupción. 865 ;Subrutina para mostrar porcentaje: BX = Posición en la pantalla. 866 ; AL = Cantidad de tics (0-20). 867 mos_porc:shr al,1 ;AL = Decenas. 868 rcr ah,1 ;Bit 7 de AH = cero o cinco. 869 cmp al,10 ;¿Las decenas valen diez (mostrar dos dígitos)? 870 jnz short mos_porc1 ;Saltar si no es así. 871 mov byte ptr es:[bx],"1" ;Mostrar el primer dígito. 872 mov byte ptr es:[bx+2],"0" ;Mostrar el segundo dígito. 873 add bx,4 ;Ir a la posición de las unidades. 874 jmp short mos_porc2 ;Mostrar las unidades. 875 mos_porc1:and al,al ;¿Hay decenas? 876 jz short mos_porc2 ;Saltar si no hay (no mostrarlas). 877 add al,"0" ;Convertir las decenas a ASCII. 878 mov es:[bx],al ;Poner el dígito en la pantalla. 879 add bx,2 ;Apuntar a la posición de las unidades. 880 mos_porc2:and ah,ah ;Ver cuánto valen las unidades. 881 mov al,"0" ;Suponer que valen cero. 882 jns short mos_porc3 ;Saltar si valen cero. 883 mov al,"5" ;Las unidades valen cinco. 884 mos_porc3:mov es:[bx],al ;Poner las unidades en pantalla. 885 mov byte ptr es:[bx+2],"%" ;Mostrar el símbolo de porcentaje. 886 mov byte ptr es:[bx+4]," " ;Borrar el carácter de la derecha. 887 fin_subr:ret ;Terminar la subrutina. 888 tecBREAK: 889 test estado,CAMBIANDO_DIV or CAMBIANDO_POT 890 ;¿Se está ingresando un número? 891 mov estado,APRETO_ESC ;Indicar que se apretó la tecla ESC (bit 4=1) 892 jz int9han3 ;Terminar si no se está ingresando un número. 893 call cancelar_entrada ;Cancelar el ingreso de número. 894 jmp int9han3 ;Terminar el manejador de interrupción. 895 procesar_E0:and estado,not SCAN_CODE_E0 ;Indicar que ya se está procesando E0. 896 cmp al,48h ;¿La tecla presionada es la flecha arriba? 897 mov dl,1 898 jz short flecha ;Saltar si es así. 899 cmp al,50h ;¿La tecla presionada es la flecha abajo? 900 mov dl,255 901 jz short flecha ;Saltar si es así. 902 cmp al,46h ;¿La tecla presionada es CTRL-BREAK? 903 jz tecBREAK ;Saltar si es así. 904 cmp al,1Ch ;¿La tecla presionada es el Enter gris? 905 jnz int9han3 ;Saltar si no es así. 906 call tecENT ;Convertir el número entrado a binario. 907 jmp int9han3 ;Terminar el manejador de interrupción. 908 tecENT: test estado,CAMBIANDO_POT or CAMBIANDO_DIV 909 ;Ver si se está entrando un número. 140 Programa PRIMOS.ASM
- 142. 910 jz finsubr ;Salir de la subrutina si no es así. 911 mov si,posnum*2 ;Posición del primer dígito en la pantalla. 912 xor eax,eax ;EAX = Va a contener el dígito a sumar. 913 xor ebx,ebx ;ECX:EBX = Contiene el número que se está 914 xor ecx,ecx ;formando. 915 tecENT1:mov ebp,ebx ;EDI:EBP <- ECX:EBX. 916 mov edi,ecx 917 mov al,es:[si] ;Obtener el dígito en ASCII. 918 add si,2 ;Apuntar al siguiente dígito en la pantalla. 919 sub al,"0" ;Convertir a binario. 920 jc short tecENT2 ;Saltar si no es un dígito (se acabó). 921 add ebx,ebx ;ECX:EBX <- ECX:EBX * 10 922 adc ecx,ecx ;(correr un dígito hacia la izquierda). 923 add ebx,ebx 924 adc ecx,ecx 925 add ebx,ebp 926 adc ecx,edi 927 add ebx,ebx 928 adc ecx,ecx 929 add ebx,eax ;ECX:EBX <- ECX:EBX + EAX 930 adc ecx,0 ;(sumar el dígito). 931 jmp tecENT1 ;Procesar el siguiente dígito. 932 ;En este momento el par de registros ECX:EBX contienen el número entrado. 933 tecENT2:xor edx,edx ;Hallar el resto de ECX:EBX / 6. 934 mov eax,ecx 935 mov edi,6 936 div edi 937 mov eax,ebx 938 div edi 939 mov ebp,2 ;Sumando para el caso en que el resto valga 5. 940 cmp dl,5 ;¿El resto vale 5? 941 jz short tecENT3 ;Saltar si es así. 942 mov bp,4 ;Sumando para el caso en que el resto valga 1. 943 cmp dl,1 ;¿El resto vale 1? 944 jz short tecENT3 ;Saltar si es así. 945 add ebx,1 ;Seguro que el número no va a ser primo, por lo 946 adc ecx,0 ;que hay que incrementarlo. 947 jmp tecENT2 ;Hacer lo mismo con el número incrementado. 948 tecENT3:test estado,CAMBIANDO_DIV ;¿Qué número se estaba cambiando? 949 mov si,offset TSS_primos_potenciacion ;Suponer que era el de 950 ;primos_potenciacion. 951 jz short tecENT4 ;Saltar si se estaba cambiando el de 952 ;primos_potenciacion. 953 mov si,offset TSS_primos_division ;Se estaba cambiando el de 954 ;primos_division. 955 ;Mover primero la doble palabra (32 bits) más significativa y luego la 956 ;doble palabra menos significativa. 957 tecENT4:mov dword ptr [si+EBX_value],ecx 958 mov dword ptr [si+EDI_value],ebx 959 mov word ptr [si+EIP_value],offset primos_potenciacion 960 mov word ptr [si+ESP_value],offset pila_primos_potenciacion + 100h - base 961 jz short offset_puesto 962 mov word ptr [si+EIP_value],offset primos_division 963 mov word ptr [si+ESP_value],offset pila_primos_division + 100h - base 964 offset_puesto: 965 mov [si+EBP_value],ebp 966 and estado,not (CAMBIANDO_POT or CAMBIANDO_DIV) 967 ;Indicar que no se está entrando un número. 968 mov cx,26*80 ;Poner el cursor fuera de la pantalla así no 969 call ponercur ;se lo ve. 970 mov bx,offset texto2 ;Mostrar el texto original. 971 jmp short mostex 972 tecF1: and estado,not RUN_DIVISION ;Detener primos_division. 973 ret 974 tecF2: or estado,RUN_DIVISION ;Continuar primos_division. 141 Programa PRIMOS.ASM
- 143. 975 ret 976 tecF3: mov al,1 ;Indicar que se cambiará el número de la 977 ;tarea primos_division. 978 camnum: and estado,not (CAMBIANDO_POT or CAMBIANDO_DIV) 979 ;Indicar en la variable de estado cuál es el 980 or estado,al ;número que se está cambiando. 981 mov bx,offset texto4 ;Mostrar el texto "Nuevo número:" en pantalla. 982 call mostex 983 mov cx,posnum ;Situar el cursor a la derecha del texto. 984 ;Subrutina para situar el cursor en una posición determinada de la pantalla. 985 ;Entrada: CX = Línea * 80 + Columna del cursor. 986 ponercur:mov dx,port6845 ;DX = Port de control del controlador de video. 987 mov al,0eh ;Indicarle que hay que escribir la parte alta 988 out dx,al ;(MSB) de la posición del cursor. 989 jmp $+2 990 jmp $+2 991 inc dx ;Apuntar al port de datos del 6845. 992 mov al,ch ;Obtener el valor a enviar al 6845. 993 out dx,al ;Escribir el valor. 994 jmp $+2 995 jmp $+2 996 dec dx ;Apuntar al port de control del 6845, 997 mov al,0fh ;Indicarle que hay que escribir la parte baja 998 out dx,al ;(LSB) de la posición del cursor. 999 jmp $+2 1000 jmp $+2 1001 inc dx ;Apuntar al port de datos del 6845. 1002 mov al,cl ;Obtener el valor a enviar al 6845. 1003 out dx,al ;Escribir el valor. 1004 ret 1005 tecF4: and estado,not RUN_POTEN ;Detener primos_potenciacion. 1006 ret 1007 tecF5: or estado,RUN_POTEN ;Continuar primos_potenciacion. 1008 ret 1009 tecF6: mov al,CAMBIANDO_POT ;Indicar que se cambiará el número de la 1010 ;tarea primos_potenciacion. 1011 jmp camnum ;Ir a cambiar el número. 1012 tecESC: test estado,CAMBIANDO_DIV or CAMBIANDO_POT 1013 ;Ver si se está entrando un número. 1014 jnz short cancelar_entrada ;Saltar si es así. 1015 tecESC1:mov estado,APRETO_ESC ;Indicar que se apretó la tecla ESC (bit 4=1) 1016 ret ;y que ejecute la tarea nula (bits 3,2=00) 1017 cancelar_entrada: 1018 mov cx,26*80 ;Poner el cursor fuera de la pantalla así no 1019 call ponercur ;se lo ve. 1020 and estado,not (CAMBIANDO_DIV or CAMBIANDO_POT) 1021 ;Indicar que no se está entrando un número. 1022 mov bx,offset texto2 ;Mostrar el texto original. 1023 ;Subrutina para mostrar texto. Entrada: BX = Puntero al texto. 1024 ; SI = Posición en la pantalla. 1025 mostex: mov si,[bx] ;Obtener la posición de pantalla. 1026 add bx,2 ;Apuntar al primer carácter del texto. 1027 mostex1:mov al,[bx] ;Obtener el carácter del texto. 1028 mov es:[si],al ;Ponerlo en la pantalla. 1029 inc bx ;Incrementar el puntero del texto. 1030 add si,2 ;Incrementar el puntero del buffer de pantalla. 1031 cmp byte ptr [bx],0 ;¿Se acabó el texto? 1032 jnz mostex1 ;Saltar si no es así. 1033 finsubr:ret ;Fin de la subrutina. 1034 tecnum: dec cx ;CL = Dígito presionado. 1035 cmp cl,10 ;Si se apretó un dígito de la línea superior 1036 jb short tecnum1 ;el número está bien, mientras que si se 1037 sub cl,10 ;apretó del pad numérico hay que restar 10. 1038 tecnum1:add cl,"0" ;Convertir el dígito a ASCII. 142 Programa PRIMOS.ASM
- 144. 1039 call obtencur ;SI = Línea * 80 + Columna (posición cursor) 1040 cmp si,posnum+19 ;Ver si se llegó al límite derecho. 1041 jz finsubr ;Salir de la subrutina si es así. 1042 push cx ;Preservar el dígito ASCII en la pila. 1043 mov cx,si ;CX = Posición del cursor. 1044 inc cx 1045 call ponercur ;Moverlo un lugar a la derecha. 1046 add si,si ;Convertir a posición de buffer de pantalla. 1047 pop ax ;Obtener el dígito en ASCII. 1048 mov es:[si],al ;Poner el dígito en la pantalla. 1049 ret ;Fin de la subrutina. 1050 tecBACK:test estado,CAMBIANDO_POT or CAMBIANDO_DIV 1051 ;Ver si se está entrando un número. 1052 jz finsubr ;Salir de la subrutina si no es así. 1053 call obtencur ;SI = Línea * 80 + Columna (posición cursor) 1054 cmp si,posnum ;Ver si se llegó al límite izquierdo. 1055 jz finsubr ;Salir de la subrutina si es así. 1056 dec si 1057 mov cx,si ;CX = Nueva posición del cursor. 1058 call ponercur ;Mover el cursor un lugar hacia la izquierda. 1059 add si,si ;Convertir a posición de buffer de pantalla. 1060 mov byte ptr es:[si]," ";Poner un espacio en dicha posición. 1061 ret ;Fin de la subrutina. 1062 tecE0: or estado,SCAN_CODE_E0 ;Indicar que el código recibido fue E0. 1063 ret ;Fin de la subrutina. 1064 ;Tabla de teclas y sus subrutinas. 1065 ;La tecla está representada por su "scan code". 1066 ;Las teclas que tienen dos bytes de scan code (el primero siempre es E0) 1067 ;se procesan aparte. 1068 tabla db 3Bh ;Tecla F1 1069 dw tecF1 1070 db 3Ch ;Tecla F2 1071 dw tecF2 1072 db 3Dh ;Tecla F3 1073 dw tecF3 1074 db 3Eh ;Tecla F4 1075 dw tecF4 1076 db 3Fh ;Tecla F5 1077 dw tecF5 1078 db 40h ;Tecla F6 1079 dw tecF6 1080 db 01h ;Tecla Esc 1081 dw tecESC 1082 db 1Ch ;Tecla Enter o Enter gris (con E0 adelante) 1083 dw tecENT 1084 db 0Eh ;Tecla Backspace 1085 dw tecBACK 1086 db 0E0h ;Código especial del teclado expandido. 1087 dw tecE0 1088 db 49h ;Tecla 9 (pad numérico) 1089 dw tecnum 1090 db 48h ;Tecla 8 (pad numérico) o flecha arriba (con E0) 1091 dw tecnum 1092 db 47h ;Tecla 7 (pad numérico) 1093 dw tecnum 1094 db 4Dh ;Tecla 6 (pad numérico) 1095 dw tecnum 1096 db 4Ch ;Tecla 5 (pad numérico) 1097 dw tecnum 1098 db 4Bh ;Tecla 4 (pad numérico) 1099 dw tecnum 1100 db 51h ;Tecla 3 (pad numérico) 1101 dw tecnum 1102 db 50h ;Tecla 2 (pad numérico) o flecha abajo (con E0) 1103 dw tecnum 143 Programa PRIMOS.ASM
- 145. 1104 db 4Fh ;Tecla 1 (pad numérico) 1105 dw tecnum 1106 db 52h ;Tecla 0 (pad numérico) 1107 dw tecnum 1108 db 0Ah ;Tecla 9 1109 dw tecnum 1110 db 09h ;Tecla 8 1111 dw tecnum 1112 db 08h ;Tecla 7 1113 dw tecnum 1114 db 07h ;Tecla 6 1115 dw tecnum 1116 db 06h ;Tecla 5 1117 dw tecnum 1118 db 05h ;Tecla 4 1119 dw tecnum 1120 db 04h ;Tecla 3 1121 dw tecnum 1122 db 03h ;Tecla 2 1123 dw tecnum 1124 db 02h ;Tecla 1 1125 dw tecnum 1126 db 0Bh ;Tecla 0 1127 dw tecnum 1128 ;Subrutina para obtener la posición del cursor en la pantalla. 1129 ;Salida: Registro SI = Línea * 80 + Columna del cursor. 1130 obtencur:mov dx,port6845 ;DX = Port de control del controlador de video. 1131 mov al,0Eh ;Indicarle que hay que leer la parte alta 1132 out dx,al ;(MSB) de la posición del cursor. 1133 jmp $+2 1134 jmp $+2 1135 inc dx ;Apuntar al port de datos del 6845. 1136 in al,dx ;Leer el valor. 1137 mov ah,al ;Ponerlo en la parte alta de AX. 1138 jmp $+2 1139 jmp $+2 1140 dec dx ;Apuntar al port de control del 6845, 1141 mov al,0Fh ;Indicarle que hay que leer la parte baja 1142 out dx,al ;(LSB) de la posición del cursor. 1143 jmp $+2 1144 jmp $+2 1145 inc dx ;Apuntar al port de datos del 6845. 1146 in al,dx ;Leer el valor. 1147 mov si,ax ;Poner el resultado en SI. 1148 ret ;Fin de la subrutina. 1149 ;------------------------------------------------; 1150 ; Manejador de la interrupción del timer (INT 8) ; 1151 ;------------------------------------------------; 1152 int8han:mov al,60h ;Indicarle al PIC un fin de interrupción 1153 out 20h,al ;específico de la IRQ 0 (interrupción 8). 1154 jmp $+2 1155 jmp $+2 1156 ;Habilitar la interrupción de teclado y deshabilitar la del timer. Esto se hace 1157 ;así porque como en el descriptor de la tabla de interrupción IDT hay una 1158 ;compuerta de tarea, la interrupción no es reentrante. Si se llegara a ocurrir 1159 ;nuevamente la interrupción ocurriría una excepción 13. 1160 mov al,0FDh ;Habilitar la interrupción de teclado. 1161 out 21h,al ;y deshabilitar la del timer. 1162 loop tiempo_no_cero ;Decrementar el contador de tiempo de tarea. 1163 mov cl,20 ;Si llegó a cero ponerlo al valor inicial. 1164 tiempo_no_cero: 1165 test estado,APRETO_PAUSA ;¿Se apretó la tecla Pausa? 1166 mov ax,TSS_inic_sel ;Seleccionar la tarea nula. 1167 jnz short nueva_tarea ;Saltar si es así. 1168 mov al,estado ;Bits 3 y 2 del estado: 00 = nada, 144 Programa PRIMOS.ASM
- 146. 1169 ;01 = primos_division, 10 = primos_potenciacion, 1170 ;11 = ambas tareas. 1171 cmp cl,dl ;¿Tarea primos_division o tarea primos_potenc? 1172 ja short ir_a_primos_pot ;Ir a tarea primos_potenciacion. 1173 test al,RUN_DIVISION ;Ver si la tarea primos_division está activa. 1174 mov ax,TSS_pri1_sel ;Selector de la tarea primos_division. 1175 jmp short tarea_activa? 1176 ir_a_primos_pot: 1177 test al,RUN_POTEN ;Ver si la tarea primos_potenciacion está activa. 1178 mov ax,TSS_pri2_sel ;Selector de la tarea primos_potenciacion. 1179 tarea_activa?: 1180 jnz short nueva_tarea ;Saltar si es así. 1181 mov al,TSS_inic_sel ;Selector de la tarea nula. 1182 nueva_tarea: 1183 mov salto,ax ;Almacenar el selector de TSS para saltar allí. 1184 mov al,0FEh ;Indicarle al PIC que deshabilite la 1185 out 21h,al ;interrupción de teclado. 1186 mov byte ptr gdt[TSS_int8_sel + 5],81h ;TSS 286 desocupado. 1187 mov byte ptr gdt[TSS_pri1_sel + 5],89h ;TSS 386 desocupado. 1188 mov byte ptr gdt[TSS_pri2_sel + 5],89h ;TSS 386 desocupado. 1189 mov byte ptr gdt[TSS_inic_sel + 5],81h ;TSS 286 desocupado. 1190 jmp far ptr dummy ;Cambiar de tarea. 1191 org $-2 ;Mover la posición de ensamblado para que 1192 ;apunte al segmento del salto intersegmento. 1193 salto dw 0 1194 ;Cuando se ejecute la próxima INT 8 va a ejecutar a partir de este punto. 1195 jmp int8han ;Volver a ejecutar la interrupción. 1196 ;Subrutina para cambiar la velocidad del timer. Entrada: El registro CX 1197 ;contiene la máxima cuenta. El tiempo entre interrupciones será de 1198 ;(CX / 1193180) segundos. Si CX = 0, reemplazar en la fórmula por 65536. 1199 timer: mov al,00110110b ;bit 7,6 = (00) timer 0. 1200 ;bit 5,4 = (11) escribir LSB y luego MSB. 1201 ;bit 3-1 = (011) generar onda cuadrada. 1202 ;bit 0 = (0) contador binario. 1203 out 43h,al ;salida al registro de control del PIT 1204 ;(Programmable Interval Timer). 1205 jmp $+2 1206 mov al,cl ;Escribir el LSB de la cuenta del timer. 1207 out 40h,al 1208 jmp $+2 1209 mov al,ch ;Escribir el MSB de la cuenta del timer. 1210 out 40h,al 1211 ret 1212 inicio: mov dx,offset texto6 ;Puntero al texto de procesador incorrecto. 1213 test86: pushf ;Sirve para rechazar un 8086. En este procesador 1214 pop ax ;los bits 15-12 del registro de indicadores 1215 and ax,0FFFh ;siempre están a uno. 1216 push ax 1217 popf 1218 pushf 1219 pop ax 1220 add ax,1000h 1221 jc short mal 1222 test286:pushf ;Sirve para rechazar un 80286. En este 1223 pop ax ;procesador los bits 15-12 del registro de 1224 or ax,0F000h ;indicadores siempre están a cero en modo real. 1225 push ax 1226 popf 1227 pushf 1228 pop ax 1229 and ax,0F000h 1230 jz short mal 1231 virtual?:smsw ax ;Sirve para ver si el 80386 está en modo virtual. 1232 test al,1 ;Aquí no puede utilizarse MOV EAX,CR0 ya que esta 1233 ;instrucción genera una excepción 13 en modo virtual. 145 Programa PRIMOS.ASM
- 147. 1234 jz short modo_real 1235 mov dx,offset texto5 1236 mal: mov ah,9 ;Mostrar el mensaje de error. 1237 int 21h 1238 mov ax,4c01h ;Terminar el programa con código de salida 1. 1239 int 21h 1240 modo_real:in al,21h ;Almacenar en un lugar temporal los IRQ habili- 1241 mov picint,al ;tados en el controlador de interrupciones (PIC). 1242 mov real_cs,cs ;Llenar el campo correspondiente al segmento en 1243 ;el salto intersegmento que está más abajo. 1244 mov ah,0Fh ;Obtener el tipo de pantalla: 7 = Monocromático, 1245 int 10h ;otro valor = color. 1246 mov bx,0B000h ;Segmento para buffer de video monocromo. 1247 cmp al,7 ;Ver si es monocromo. 1248 jz short inicio1 ;Saltar si es así. 1249 mov port6845,3D4h ;Port de tarjeta color. 1250 mov bx,0B800h ;Segmento para buffer de video color. 1251 or byte ptr gdt[pant_sel + 3],80h ;Ajustar en la GDT las bases de 1252 or byte ptr gdt[pant_inf_sel + 3],80h;los segmentos para tarjeta color. 1253 inicio1:mov es,bx 1254 xor di,di ;Limpiar la pantalla. 1255 mov cx,25*80 ;25 líneas * 80 caracteres. 1256 mov ax,0720h ;Carácter espacio con atributo blanco sobre negro. 1257 cld ;Dirección de escritura hacia arriba. 1258 rep stosw ;Llenar los 4000 bytes con los espacios. 1259 mov cl,80 ;Generar las dos líneas horizontales. 1260 mov si,10*80*2 1261 inicio2:mov byte ptr es:[si],196 1262 mov byte ptr es:[si+4*80*2],196 1263 add si,2 1264 loop inicio2 1265 mov bx,offset texto1 ;Mostrar los tres textos en la zona central. 1266 call mostex 1267 mov bx,offset texto2 1268 call mostex 1269 mov bx,offset texto3 1270 call mostex 1271 mov cx,26*80 ;Sacar el cursor de la pantalla poniéndolo en 1272 call ponercur ;la línea 26. 1273 xor eax,eax 1274 mov ax,cs 1275 shl eax,4 ;EAX = Dirección lineal de inicio de este 1276 ;segmento. 1277 add dword ptr gdt[code_sel + 2],eax ;Poner los verdaderos inicios 1278 add dword ptr gdt[data_sel + 2],eax ;(bases) de los segmentos. 1279 add dword ptr gdt[TSS_inic_sel + 2],eax 1280 add dword ptr gdt[TSS_pri1_sel + 2],eax 1281 add dword ptr gdt[TSS_pri2_sel + 2],eax 1282 add dword ptr gdt[TSS_int8_sel + 2],eax 1283 add dword ptr gdt[TSS_int9_sel + 2],eax 1284 add dword ptr gdtr[2],eax 1285 add dword ptr idtr[2],eax 1286 mov al,0FFh ;Deshabilitar todas las IRQ del PIC. 1287 out 21h,al 1288 jmp $+2 1289 mov cx,3580 ;Hacer un tic del timer cada 0,003 segundos. 1290 call timer ;Esta será la resolución del "scheduler" (interr. 8). 1291 sidt real_idtr ;Almacenar en memoria el IDTR del modo real. 1292 lgdt gdtr ;Cargar el GDTR. 1293 lidt idtr ;Cargar el IDTR. 1294 push code_sel ;Poner en la pila el descriptor y el offset del 1295 push offset modo_protegido ;código en modo protegido. 1296 smsw ax ;Pasar a modo protegido poniendo a uno el bit 0 1297 or al,1 ;(Protection Enable) de CR0. Las instrucciones SMSW y 1298 lmsw ax ;LMSW operan con la mitad (16 bits) baja de CR0 (MSW). 146 Programa PRIMOS.ASM
- 148. 1299 retf ;Ir a ejecutar código en modo protegido. 1300 ;En este caso es la instrucción siguiente. 1301 modo_protegido: 1302 mov ax,TSS_inic_sel 1303 ltr ax ;Cargar el registro puntero de TSS. 1304 ;Cargar los registros de segmento con el selector del segmento de pila. Es 1305 ;fundamental cargar todos los registros, ya que, como antes de comenzar el 1306 ;programa tienen cualquier valor, al realizar un cambio de tarea tomará el 1307 ;valor del segmento real como un selector en modo protegido. Como esta entrada 1308 ;generalmente no está definida en la GDT, ocurrirá una excepción 13. 1309 mov ax,data_sel 1310 mov ds,ax 1311 mov ss,ax 1312 mov es,ax 1313 mov fs,ax 1314 mov gs,ax 1315 mov al,0FEh ;Habilitar únicamente la INT 8 (reloj). 1316 out 21h,al 1317 jmp $+2 1318 espera: test estado,APRETO_ESC ;¿Se apretó la tecla ESC? 1319 jz espera ;Saltar si no es así. 1320 mov al,0FFh ;Deshabilitar todas las interrupciones. 1321 out 21h,al 1322 jmp $+2 1323 mov eax,cr0 ;Volver a modo real poniendo a cero el bit 0 de CR0. 1324 and al,0feh ;Con la instrucción LMSW no se puede poner a cero 1325 mov cr0,eax ;este bit (por compatibilidad con el 80286). 1326 jmp far ptr dummy ;Aquí es absolutamente necesario un salto DIRECTO 1327 ;intersegmento. No funciona ni el método de retf 1328 ;(como arriba) ni un salto indirecto. 1329 org $-4 ;Mover la posición de ensamblado para que 1330 ;apunte al offset del salto intersegmento. 1331 dw regreso_a_modo_real ;Offset del salto. 1332 real_cs dw 0 ;Segmento del salto. Debe copiarse aquí el valor del 1333 ;segmento de código inicial (en modo real) en tiempo 1334 ;de ejecución (si el programa hubiese sido .EXE esto 1335 ;no hubiera sido necesario). 1336 regreso_a_modo_real: 1337 mov ax,cs ;Restaurar el valor del segmento 1338 mov ss,ax ;de pila en modo real. 1339 lidt ss:real_idtr ;Restaurar el valor de IDTR en modo real. 1340 xor cx,cx ;Restaurar la velocidad del timer. 1341 call timer 1342 mov al,ss:picint ;Restaurar las habilitaciones de la PIC. 1343 out 21h,al 1344 jmp $+2 1345 ;Como no se incrementó el tic de reloj durante la ejecución del programa, 1346 ;la hora que indicará el DOS estará atrasada, por lo que hay que leer la 1347 ;hora del reloj de tiempo real mediante la BIOS e indicárselo al DOS 1348 ;mediante la función de poner la hora. La BIOS devuelve la hora en BCD, 1349 ;mientras que el DOS espera la hora en binario. 1350 mov ah,2 ;Utilizar la función de BIOS para leer la hora. 1351 int 1Ah ;CH = Hora, CL = Minutos, DH = Segundos (en BCD). 1352 mov al,ch 1353 mov ah,ch 1354 shr ah,4 ;AH = Decenas de horas. 1355 and al,0Fh ;AL = Unidades de horas. 1356 aad 1357 mov ch,al ;CH = Hora (en binario). 1358 mov al,cl 1359 mov ah,cl 1360 shr ah,4 ;AH = Decenas de minutos. 1361 and al,0Fh ;AL = Unidades de minutos. 1362 aad 1363 mov cl,al ;CL = Minutos (en binario). 147 Programa PRIMOS.ASM
- 149. 1364 mov al,dh 1365 mov ah,dh 1366 shr ah,4 ;AH = Decenas de segundos. 1367 and al,0Fh ;AL = Unidades de segundos. 1368 aad 1369 mov dh,al ;DH = Segundos (en binario). 1370 mov dl,50 ;DL = Centésimas de segundo. 1371 mov ah,2Dh ;Poner la hora del DOS. 1372 int 21h 1373 mov ax,4c00h ;Terminar el programa. 1374 int 21h 1375 align 4 ;Hacer que el SP sea múltiplo de 4 (por velocidad). 1376 pila_primos_division equ $ 1377 pila_primos_potenciacion equ $+100h 1378 pila_int8 equ $+200h 1379 pila_int9 equ $+300h 1380 codigo ends 1381 end comienzo </HTML> 148 Programa PRIMOS.ASM
- 150. 1 ; CALCULO DE PI Y LOGARITMO NATURAL DE 2 POR DARIO A. ALPERN 2 ; USANDO DPMI (DOS PROTECTED MODE INTERFACE) 3 ; 4 ; Formulas utilizadas: 5 ; =================== 6 ; 7 ; Calculo de pi: 8 ; 9 ; pi = 4 [ 6 arc tg (1/8) + arc tg (1/32) + arc tg (1/128) + 10 ; + arc tg (13753/63664921) ] 11 ; 12 ; Calculo de ln 2: 13 ; 14 ; ln 2 = 5 arg tgh (1/8) + arg tgh (1/16) + arg tgh (1529 / 670751) 15 ; 16 ; El calculo del arco tangente se realiza mediante la formula de Taylor: 17 ; 18 ; 3 5 7 9 19 ; x x x x 20 ; arc tg x = x - --- + --- - --- + --- - ... 21 ; 3 5 7 9 22 ; 23 ; El calculo del argumento de la tangente hiperbolica se realiza mediante la 24 ; formula de Taylor: 25 ; 26 ; 3 5 7 9 27 ; x x x x 28 ; arg tgh x = x + --- + --- + --- + --- + ... 29 ; 3 5 7 9 30 ; 31 ; 32 ; Estas formulas se deducen teniendo en cuenta que: 33 ; 34 ; x + y 35 ; pi = 4 arc tg 1 y arc tg x + arc tg y = arc tg --------- ; 36 ; 1 - xy 37 ; 38 ; 3 x + y 39 ; ln 2 = arg tgh --- y arg tgh x + arg tgh y = arg tgh --------- . 40 ; 5 1 + xy 41 ; 42 ; En el caso de procesadores de 16 bits es muy costoso en tiempo dividir por 43 ; 63664921 o por 670751, por lo que se divide por sus factores (mediante dos 44 ; divisiones). Las factorizaciones son: 63664921 = 1217 x 52313 y 45 ; 670751 = 347 x 1933. 46 ; 47 ;---------------------------------------------------------------------------- 48 ; 49 ; Durante el calculo de PI o LN 2, se utilizan tres buffers que contienen 50 ; diferentes numeros en binario: el primero (que comienza en "buffer") 51 ; contiene la suma parcial de los terminos; en el segundo (que comienza en 52 ; "buffer + 16384") se calculan las potencias que intervienen en los 53 ; diferentes terminos; mientras que en el ultimo (que comienza en 54 ; "buffer + 32768") se calcula un termino que luego se sumara o restara del 55 ; que comienza en "buffer". 56 ; 57 ;---------------------------------------------------------------------------- 58 ; 59 ; Definicion de constantes y variables inicializadas del programa. 60 ; 61 .386 62 eloop macro destino ;Macro para hacer loop en ECX. 63 db 67h ;Prefijo de longitud de direccion. 64 loop destino 65 endm 149 Programa PIDPMI.ASM
- 151. 66 67 estruc_modo_real struc ;Estructura para pasar parametros a modo real. 68 reg_EDI dd ? ;Imagen registro EDI. 69 reg_ESI dd ? ;Imagen registro ESI. 70 reg_EBP dd ? ;Imagen registro EBP. 71 reserved dd ? 72 reg_EBX dd ? ;Imagen registro EBX. 73 reg_EDX dd ? ;Imagen registro EDX. 74 reg_ECX dd ? ;Imagen registro ECX. 75 reg_EAX dd ? ;Imagen registro EAX. 76 reg_Flags dw ? ;Imagen registro de indicadores. 77 reg_ES dw ? ;Imagen registro ES modo real. 78 reg_DS dw ? ;Imagen registro DS modo real. 79 reg_FS dw ? ;Imagen registro FS modo real. 80 reg_GS dw ? ;Imagen registro GS modo real. 81 reg_IP dw ? ;Imagen registro IP modo real. 82 reg_CS dw ? ;Imagen registro CS modo real. 83 reg_SP dw ? ;Imagen registro SP modo real. 84 reg_SS dw ? ;Imagen registro SS modo real. 85 estruc_modo_real ends 86 87 HANDLE_STDOUT equ 1 ;Handle Standard Output (DOS). 88 HANDLE_STDERR equ 2 ;Handle Standard Error (DOS). 89 90 LN2 equ 1 91 E equ 2 92 Formato equ 4 93 MostrarCantDigitos equ 8 94 95 ASCII_CR equ 13 ;Mover el cursor al extremo izquierdo. 96 ASCII_LF equ 10 ;Mover el cursor hacia abajo. 97 port6845 equ 3D4h ;Port del controlador de video. 98 99 codigo segment use16 100 assume cs:codigo,ds:codigo 101 org 100h ;Offset de arranque del programa en formato .COM 102 comienzo:jmp Inicio ;Salto al inicio del programa. 103 104 divisor dd 1 ;Divisor de cada termino. Va tomando los valores 105 ;1, 3, 5,... como se aprecia en las formulas. 106 107 digitos dd 0 ;Cantidad de digitos que posee la aproximacion que 108 ;se desea mostrar. 109 110 PMode_entry label dword ;Direccion punto de entrada a modo protegido. 111 PMode_entry_offs dw 0 ;Offset. 112 PMode_entry_segm dw 0 ;Segmento. 113 114 CantDWords dd 0 ;Cantidad de DWords (32 bits) correspondientes a 115 ;la cantidad de digitos pedidos. 116 117 UltDWord dd 0 118 PrimDWord dd 0 ;Palabra mas significativa distinta de cero. 119 ;Al no tener que procesar las palabras que valen 120 ;cero se duplica la velocidad. 121 122 Numerador dd 13753*13753 ;Numerador (32 bits) del argumento del ultimo 123 ;arc tg/arg tgh. Esta inicializado para el calculo 124 ;de PI. En el caso del calculo de ln 2 este valor 125 ;se sobreescribe con 1529*1529 al principio del 126 ;programa. Ver formulas arriba. 127 128 Denominador dd 63664921 ;Denominador (32 bits) del argumento del ultimo 129 ;arc tg/arg tgh. Se inicializa al principio del 130 ;programa con 63664921 (para PI) o 670751 150 Programa PIDPMI.ASM
- 152. 131 ;(para ln 2). Ver formulas arriba. 132 133 ; Multiplicadores para averiguar la cantidad de DWords W necesarios para 134 ; calcular n digitos en base b: W = 2^32*log(b)/log(2^32) 135 Multiplicadores label dword 136 dd 134217728 ; Base 2 137 dd 212730066 ; Base 3 138 dd 268435456 ; Base 4 139 dd 311643913 ; Base 5 140 dd 346947794 ; Base 6 141 dd 376796799 ; Base 7 142 dd 402653184 ; Base 8 143 dd 425460132 ; Base 9 144 dd 445861641 ; Base 10 145 dd 464317052 ; Base 11 146 dd 481165522 ; Base 12 147 dd 496664612 ; Base 13 148 dd 511014527 ; Base 14 149 dd 524373979 ; Base 15 150 dd 536870912 ; Base 16 151 dd 548609976 ; Base 17 152 dd 559677860 ; Base 18 153 dd 570147180 ; Base 19 154 dd 580079369 ; Base 20 155 dd 589526865 ; Base 21 156 dd 598534780 ; Base 22 157 dd 607142208 ; Base 23 158 dd 615383250 ; Base 24 159 dd 623287827 ; Base 25 160 dd 630882340 ; Base 26 161 dd 638190197 ; Base 27 162 dd 645232255 ; Base 28 163 dd 652027172 ; Base 29 164 dd 658591707 ; Base 30 165 dd 664940973 ; Base 31 166 dd 671088640 ; Base 32 167 dd 677047118 ; Base 33 168 dd 682827704 ; Base 34 169 dd 688440713 ; Base 35 170 dd 693895588 ; Base 36 171 172 MaxPotencia dd 0 ;Maxima potencia para la base pedida que entre 173 ;en un doubleword. 174 ;El valor es: Base^(int(log (2^32)/log Base)) 175 LogMaxPotencia dd 0 ;Exponente para la potencia arriba indicada. 176 ;Cantidad de digitos por DWord. 177 ;El valor es: int(log (2^32)/log Base)) * 178 ;* 2^32*log Base/log(2^32) 179 SumaLogPotencia dd 0 ;Suma de LogMaxPotencia para determinar la 180 ;cantidad de digitos durante la conversion. 181 Exponente dd 0 ;Indica la cantidad de digitos que se convieten 182 ;por vez. 183 HandleMemoriaBajo dw 0 ;Handle de memoria que entrega 184 HandleMemoriaAlto dw 0 ;el servidor de DPMI. 185 186 PunteroSubrPotenciasDe2 dw PotBinParaPi 187 ;Puntero a la subrutina para calcular las potencias 188 ;binarias. Esta inicializada para el calculo de PI. 189 ;En el caso del calculo de ln 2 este valor se 190 ;sobreescribe con el correspondiente para ln 2. 191 192 handle dw 1 ;Handle correspondiente al dispositivo estandar 193 ;de salida (la pantalla por defecto). Se 194 ;sobreescribe con el handle del archivo, si se 195 ;especifica. 151 Programa PIDPMI.ASM
- 153. 196 197 Indicadores db 0 ;Sirve para saber si la linea de comando contiene 198 ;los "switches" /pi o /ln2: 199 ;Bit 0 = 1: Calculo de ln 2. 200 ;Bit 0 = 0: Calculo de pi. 201 ;Bit 1 = 1: Salida formateada. 202 ;Bit 1 = 0: Salida sin formatear. 203 204 bufferdos db "3,",60 dup (0) ;Buffer para la conversion de binario a 205 ;decimal. 206 207 BufferNumeroFormateado db "3,",75 dup (" "),ASCII_CR,ASCII_LF 208 ;Buffer de una linea para obtener la salida 209 ;formateada. 210 211 PosicionDigitoEnBuffer dw BufferNumeroFormateado + 2 212 ;Puntero dentro del buffer de una linea. 213 214 InformacionDeFormateado dw 0 ;MSB = Numero de grupo (0-9). 215 ;LSB = Digito dentro del grupo (1-5). 216 217 DigitosMostrados dd 0 218 219 Selector dw 0 220 221 Iniciales db "dhms" 222 Dias db 0 223 Horas db 0 224 Minutos db 0 225 Segundos db 0 226 FraccSegundo dd 0 227 228 OldInt8Handler label dword 229 OldInt8Offset dw 0 230 OldInt8Segment dw 0 231 232 MostrarEnInt8 db 1 233 PunteroBase dw 0 234 Base db 10 235 236 237 CursorVideo label dword 238 CursorVideoOffset dw 0 239 CursorVideoSegment dw 0B800h 240 241 CopyRight db "Calculo de PI, ln 2 y e. Hecho por Dario Alejandro Alpern." 242 db ASCII_CR,ASCII_LF 243 LongitudCopyRight equ $ - CopyRight 244 Texto db ASCII_CR,ASCII_LF 245 db "Uso del programa: PIDPMI cantidad_de_decimales [/F] [/LN2] [/E] " 246 db "[/B:base]",ASCII_CR,ASCII_LF," [arch_destino]",ASCII_CR,ASCII_LF 247 db " /F: Muestra la salida formateada para editores de texto" 248 db ASCII_CR,ASCII_LF 249 db " /LN2: Muestra el valor del logaritmo natural de 2 en vez de pi" 250 db ASCII_CR,ASCII_LF 251 db " /E: Muestra el valor del numero e en vez de pi" 252 db ASCII_CR,ASCII_LF 253 db " /B: Muestra el resultado en base 2 a 36" 254 db ASCII_CR,ASCII_LF 255 db " arch_destino: Archivo en que se almacenara el numero." 256 db ASCII_CR,ASCII_LF 257 db " Si no se especifica, es la pantalla (STDOUT)." 258 db ASCII_CR,ASCII_LF 259 db ASCII_CR,ASCII_LF 260 LongitudTexto equ $ - Texto 152 Programa PIDPMI.ASM
- 154. 261 NoHayDPMI db "No hay servidor de DPMI.",ASCII_CR,ASCII_LF 262 LongitudNoHayDPMI equ $ - NoHayDPMI 263 Servidor16Bits db "El servidor de DPMI no soporta aplicaciones de 32 bits" 264 db ASCII_CR,ASCII_LF 265 LongitudServidor16Bits equ $ - Servidor16Bits 266 NoHayMemoriaPServidor db "No hay memoria local para el servidor de DPMI." 267 db ASCII_CR,ASCII_LF 268 LongitudNoHayMemoriaPServidor equ $ - NoHayMemoriaPServidor 269 NoSePuedePasarAProtegido db "No se puede pasar a modo protegido." 270 db ASCII_CR,ASCII_LF 271 LongitudNoSePuedePasarAProtegido equ $ - NoSePuedePasarAProtegido 272 NoSeReservoSelector db "No se puede reservar un selector." 273 db ASCII_CR,ASCII_LF 274 LongitudNoSeReservoSelector equ $ - NoSeReservoSelector 275 MemoriaLlena db ASCII_CR,ASCII_LF 276 db "No hay suficiente memoria para procesar tantos " 277 db "decimales.",ASCII_CR,ASCII_LF 278 LongitudMemoriaLlena equ $ - MemoriaLlena 279 TextoSegundaLinea db "Digitos hallados: " 280 LongitudTextoSegundaLinea equ $ - TextoSegundaLinea 281 TiempoTotal db ASCII_CR,ASCII_LF,"Tiempo total: " 282 LongitudTiempoTotal equ $ - TiempoTotal 283 ModoReal estruc_modo_real <0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0> 284 ;============================================================================= 285 ; Mostrar el "Copyright" 286 ;============================================================================= 287 Inicio: mov dx,offset CopyRight ;Mostrar en pantalla el "copyright". 288 mov cx,LongitudCopyRight 289 mov bx,HANDLE_STDERR ;Handle STDERR. 290 mov ah,40h 291 int 21h 292 ;================================================================; 293 ; Determinacion de existencia de DPMI y pasaje a modo protegido ; 294 ;================================================================; 295 VerificarDPMI: 296 mov ModoReal.reg_DS,ds 297 pushf 298 pop ax 299 and ax,0FFFh 300 mov ModoReal.reg_Flags,ax 301 mov ax,1687h ;Ver si hay un servidor de DPMI instalado en 302 int 2Fh ;memoria. 303 test ax,ax 304 jz short InicializarDPMI ;Saltar si hay servidor de DPMI. 305 mov dx,offset NoHayDPMI 306 mov cx,LongitudNoHayDPMI ;Mostrar que no hay servidor de DPMI. 307 error_en_real: 308 mov bx,HANDLE_STDERR ;Handle STDERR. 309 mov ah,40h 310 int 21h 311 mov ax,4c01h ;Fin del programa con codigo de error 1. 312 int 21h 313 InicializarDPMI: 314 mov PMode_entry_segm,es ;Preservar el punto de entrada del servidor 315 mov PMode_entry_offs,di ;de DPMI para entrar a modo protegido. 316 test bl,1 ;El servidor soporta aplicaciones de 32 bits? 317 mov dx,offset Servidor16Bits 318 mov cx,LongitudServidor16Bits 319 jz short error_en_real ;Saltar si no es asi. 320 test si,si ;El servidor necesita memoria local? 321 jz short ir_a_modo_protegido ;Saltar si no es asi. 322 push ds 323 pop es ;ES = Segmento del programa .COM 324 push si ;Preservar la cantidad de bytes que necesita 325 ;el servidor de DPMI. 153 Programa PIDPMI.ASM
- 155. 326 mov ah,4Ah ;Achicar al minimo el bloque de memoria que 327 mov bx,offset fin_codigo[15] ;incluye el programa .COM 328 shr bx,4 329 int 21h 330 pop bx 331 mov ah,48h 332 int 21h ;Reservar memoria para el servidor de DPMI. 333 mov cx,LongitudNoHayMemoriaPServidor 334 mov dx,offset NoHayMemoriaPServidor 335 jc short error_en_real ;Saltar si no se pudo reservar memoria. 336 mov es,ax ;Apunta al area de datos del servidor de DPMI. 337 ir_a_modo_protegido: 338 mov ax,1 ;Indicar que la aplicacion es de 32 bits. 339 call PMode_entry ;Pasar a modo protegido. 340 mov cx,LongitudNoSePuedePasarAProtegido 341 mov dx,offset NoSePuedePasarAProtegido 342 jc short error_en_real 343 push ds 344 pop es ;Volver a poner ES = DS. 345 xor ax,ax 346 mov cx,1 ;Reservar un descriptor. 347 int 31h 348 mov cx,LongitudNoSeReservoSelector 349 mov dx,offset NoSeReservoSelector 350 jc short error_modo_prot 351 mov Selector,ax ;Preservar el selector correspondiente. 352 mov bx,ax 353 mov ax,0009h 354 mov cx,40F2h 355 int 31h ;Poner el byte de derechos de acceso. 356 HallarCantDecimales: 357 mov bx,80h ;Apuntar al byte anterior del principio de 358 ;la linea de comandos. 359 mov esi,10 ;ESI = Multiplicador. 360 xor eax,eax ;Inicializar numero a formar a cero. 361 xor ecx,ecx ;Inicializar digito a cero. 362 BusquedaDeDigito: 363 inc bx ;Apuntar al siguiente byte. 364 mov al,[bx] ;Obtener el caracter de la linea de comandos. 365 cmp al,ASCII_CR ;Se acabo la linea? 366 je short error ;Saltar a error si es asi. 367 cmp al," " ;Es un espacio o caracter no imprimible? 368 jbe BusquedaDeDigito ;Saltear dicho caracter. 369 sub al,"0" ;Ver si el caracter esta entre '0' y '9'. 370 cmp al,9 371 jbe short NumeroLineaDeComando ;Saltar si esta dentro del rango. 372 ;Caso contrario mostrar el error ya 373 ;que la linea debe comenzar con un numero. 374 error: 375 mov dx,offset Texto ;Mostrar texto indicando el formato de la 376 mov cx,LongitudTexto ;linea de comando. 377 error_modo_prot: 378 mov bx,HANDLE_STDERR ;Handle STDERR. 379 mov ah,40h 380 call dos 381 mov ax,4c01h ;Fin del programa con codigo de error 1. 382 int 21h 383 NuevoDigito: 384 mul esi ;Multiplicar numero a formar por diez. 385 jc NoHaySuficienteMemoria ;Saltar si el resultado es muy grande. 386 add eax,ecx ;Sumar el digito hallado en la linea de comando 387 jc NoHaySuficienteMemoria ;Saltar si el resultado es muy grande. 388 NumeroLineaDeComando: 389 inc bx ;Apuntar al siguiente byte de la linea. 390 mov cl,[bx] ;Obtener el caracter. 154 Programa PIDPMI.ASM
- 156. 391 sub cl,"0" ;Ver si esta entre '0' y '9'. 392 cmp cl,9 393 jbe NuevoDigito ;Sumar digito y repetir si esta en el rango. 394 mov digitos,eax ;Almacenar cantidad de digitos en variable. 395 ; 396 ; Ver si en la linea de comandos aparecen /F o /LN2. En el caso que existan, 397 ; se ponen a uno ciertos bits de la variable Indicadores. Para /F se pone a 398 ; 1 el bit Formato, mientras que para /LN2 se pone a 1 el bit LN2. 399 ; 400 call switch ;Encender indicadores segun los switches 401 ;encontrados en la linea de comandos. 402 xor ecx,ecx 403 mov cl,Base 404 mov di,cx ;Obtener la base. 405 shl di,2 406 add di,offset Multiplicadores[-8] ;Apuntar al logaritmo. 407 mov PunteroBase,di 408 mov si,-1 ;Inicializar exponente. 409 mov eax,1 ;Inicializar potencia. 410 CicloHallarPotencia: 411 inc si ;Actualizar exponente. 412 mul ecx 413 jnc CicloHallarPotencia 414 mov word ptr Exponente,si 415 div ecx 416 mov MaxPotencia,eax ;Almacenar la maxima potencia. 417 mov eax,Exponente 418 mul dword ptr [di] 419 mov LogMaxPotencia,eax 420 HallarCantDWords: 421 mov eax,Digitos ;EAX = Cantidad de digitos a calcular. 422 mov bx,PunteroBase ;Obtener el puntero al multiplicador que 423 ;corresponde a la base. 424 mul dword ptr [bx] ;EDX = Cantidad de DWords necesarias. 425 add edx,3 ;Reservar 3 DWords mas por el redondeo. 426 mov CantDWords,edx ;Almacenar la cantidad de DWords necesarias. 427 shl edx,2 ;Convertir a cantidad de bytes. 428 lea edx,[edx * 2 + edx] ;Reservar espacio para 3 buffers. 429 or dx,0FFFh ;Calcular el limite para pagina completa. 430 shld ecx,edx,16 ;CX = Parte alta del limite. 431 push cx ;Preservar la parte alta del limite. 432 push dx ;Preservar la parte baja del limite. 433 mov bx,Selector 434 mov ax,0008h 435 int 31h ;Poner el limite del segmento. 436 pop cx ;Restaurar la parte baja del limite. 437 pop bx ;Restaurar la parte alta del limite. 438 add cx,1 ;Se debe reservar un byte mas que el limite. 439 adc bx,0 440 mov ax,0501h ;Reservar BX:CX bytes de memoria lineal. 441 int 31h ;BX:CX = Direccion lineal del bloque. 442 ;SI:DI = Handle de memoria. 443 jnc short LosDigitosEntran ;Saltar si no hubo errores. 444 NoHaySuficienteMemoria: 445 mov dx,offset MemoriaLlena ;Indicar la condicion de error. 446 mov cx,LongitudMemoriaLlena 447 mov ah,40h 448 call dos 449 mov ax,4C02h ;Saltar si no es asi. 450 int 21h 451 LosDigitosEntran: 452 mov HandleMemoriaBajo,di ;Preservar el handle de memoria ubicado 453 mov HandleMemoriaAlto,si ;en SI:DI 454 mov dx,cx ;DX = Parte baja de la base del segmento. 455 mov cx,bx ;CX = Parte alta de la base del segmento. 155 Programa PIDPMI.ASM
- 157. 456 mov ax,0007h 457 mov bx,Selector 458 int 31h ;Llenar la base del segmento. 459 InicializarPrimerTermino: 460 test Indicadores,E 461 jz NoEsCalculoE 462 ;------------------------------------------------------------------------------ 463 ; Calculo del numero e: 464 ; 465 mov bufferdos,"2" ;Parte entera de e. 466 call PonerVectorInterrupcion 467 mov ebx,CantDWords 468 mov ecx,ebx ;Obtener cantidad de DWords del numero. 469 shl ecx,1 ;Obtener cantidad de DWords a poner a cero. 470 xor edi,edi ;Apuntar al principio del numero ubicado en 471 ;memoria pedida al servidor de DPMI. 472 xor eax,eax ;Poner ambos numeros a cero. 473 rep stos dword ptr es:[edi] 474 inc divisor ;Divisor = 2. 475 mov byte ptr es:[ebx*4+3],80h ;Poner a 0,5 el termino. 476 mov byte ptr es:[3],80h ;Poner a 2,5 la suma. 477 CicloPrincE: 478 mov ecx,CantDWords ;ECX = Cantidad de DWords del numero. 479 inc divisor ;Siguiente divisor. 480 mov edi,ecx ;EDI = Cantidad de DWords del numero. 481 shl edi,2 ;EDI = Puntero al termino. 482 mov eax,PrimDWord ;EAX = Numero de palabra mas 483 ;significativa distinta de ceros. 484 sub ecx,eax ;ECX = Cantidad de palabras a procesar. 485 jbe BinarioADecimal ;Saltar si es <= 0. 486 lea edi,[edi+eax*4] ;EDI = Puntero a la palabra mas 487 ;significativa distinta de ceros. 488 mov esi,divisor ;ESI = Divisor en la formula de e. 489 xor edx,edx ;EDX = Resto de la division. 490 mov ebx,edi ;EBX = Puntero al MSD. 491 cld ;Procesar en direcciones ascendentes 492 ;(para realizar una division se deben 493 ;tomar primero los DWords mas signif.) 494 push ecx ;Preservar la cantidad de palabras a 495 ;procesar. 496 shr ecx,1 497 jnc short DivVariableE 498 mov eax,es:[edi] ;Obtener el DWord del dividendo. 499 div esi ;Realizar la primera division. 500 stos dword ptr es:[edi] ;Almacenar el cociente. 501 DivVariableE: 502 jecxz FinDivVariableE ;Saltar si se termino la division. 503 CicloDivVariableE: 504 mov eax,es:[edi] ;Obtener el DWord del dividendo. 505 div esi ;Realizar la primera division. 506 stos dword ptr es:[edi] ;Almacenar el cociente. 507 mov eax,es:[edi] ;Obtener el DWord del dividendo. 508 div esi ;Realizar la primera division. 509 stos dword ptr es:[edi] ;Almacenar el cociente. 510 eloop CicloDivVariableE ;Cerrar el ciclo. 511 FinDivVariableE: 512 cmp dword ptr es:[ebx],1 ;El MSD es cero? 513 adc PrimDWord,ecx ;El MSD es el siguiente si lo era. 514 std ;Procesar en direcciones descendentes 515 ;(para realizar una suma se deben 516 ;tomar primero los DWords menos 517 ;significativos). 518 lea esi,[edi-4] ;Apuntar al LSD del termino. 519 mov eax,CantDWords ;EAX = Cantidad de DWords del numero. 520 shl eax,2 ;EAX = Cantidad de bytes del numero. 156 Programa PIDPMI.ASM
- 158. 521 mov edi,esi 522 sub edi,eax ;EDI = Puntero al LSD de la suma. 523 pop ecx ;Restaurar la cantidad de palabras a 524 ;procesar. 525 shr ecx,1 526 jnc short SumaE ;Saltar si la cant. de DWords era par. 527 lods dword ptr es:[esi] ;Obtener DWord del termino. 528 adc eax,dword ptr es:[edi] ;Sumarselo a la suma. 529 stos dword ptr es:[edi] ;Guardarlo en la suma. 530 SumaE: 531 jecxz FinSumaE ;Saltar si se termino el sumando. 532 CicloSumaE: 533 lods dword ptr es:[esi] ;Obtener DWord del termino. 534 adc eax,dword ptr es:[edi] ;Sumarselo a la suma. 535 stos dword ptr es:[edi] ;Guardarlo en la suma. 536 lods dword ptr es:[esi] ;Obtener DWord del termino. 537 adc eax,dword ptr es:[edi] ;Sumarselo a la suma. 538 stos dword ptr es:[edi] ;Guardarlo en la suma. 539 eloop CicloSumaE ;Cerrar el ciclo. 540 FinSumaE: 541 jnc CicloPrincE ;Saltar si la suma se termino. 542 CicloSumaCarryE: 543 inc dword ptr es:[edi] ;Incrementar el siguiente DWord mas 544 ;significativo. 545 lea edi,[edi-4] ;Apuntar al siguiente DWord mas 546 ;significativo. 547 jnz CicloPrincE ;Saltar si se acabo la suma. 548 jmp CicloSumaCarryE ;Cerrar el ciclo. 549 ;------------------------------------------------------------------------------ 550 NoEsCalculoE: 551 mov eax,13753*4 ;Primer numerador para PI. 552 mov Numerador,13753*13753 ;Numerador para PI. 553 mov Denominador,63664921 ;Denominador para PI. 554 test Indicadores,LN2 ;Ver si se esta calculando PI o LN 2. 555 jz short FinInicializacionCtes ;Saltar si se esta calculando PI. 556 mov PunteroSubrPotenciasDe2,offset PotBinParaLN2 557 ;Subrutina a llamar cuando se calculen las 558 ;potencias de 2. 559 mov eax,1529 560 mov Numerador,1529*1529 ;Numerador para LN 2. 561 mov Denominador,670751 ;Denominador para LN 2. 562 mov bufferdos,"0" ;Indicar que el numero comienza con cero. 563 FinInicializacionCtes: 564 push eax ;Preservar el primer numerador. 565 call PonerVectorInterrupcion 566 pop edx ;Obtener el primer numerador. 567 mov ecx,CantDWords ;Obtener cantidad de DWords del numero. 568 lea esi,[ecx*4] ;Convertir a bytes. 569 xor edi,edi ;Apuntar al principio del numero ubicado en 570 ;memoria pedida al servidor de DPMI. 571 mov es,Selector ;El segmento de datos apunta a dicha memoria. 572 mov ebx,Denominador ;Denominador del primer termino. 573 cld ;Se procesa en direcciones crecientes. 574 CicloCalcPrimerTermino: 575 xor eax,eax ;La parte decimal del denominador es cero 576 ;en el primer termino. 577 div ebx ;Generar DWord del cociente. 578 mov es:[edi+esi],eax ;Almacenarlo en el segundo numero. 579 stos dword ptr es:[edi] ;Almacenarlo en el primer numero. 580 eloop CicloCalcPrimerTermino ;Cerrar el ciclo. 581 mov al,256*4/32+256*4/128 ;Agregar potencias de 2 para Pi. 582 test Indicadores,LN2 ;Se esta calculando LN 2 ? 583 jz short PonerPrimeraPot2 ;Saltar si no es asi. 584 mov al,256*5/8+256*1/16 ;Agregar potencias de 2 para LN 2. 585 PonerPrimeraPot2: 157 Programa PIDPMI.ASM
- 159. 586 mov es:[3],al ;Almacenarlo en el primer numero. 587 mov es:[esi+3],al ;Almacenarlo en el segundo numero. 588 CicloPrincipal: 589 call NuevoTermino ;Hallar el nuevo termino. 590 test Indicadores,LN2 ;Se desea calcular LN 2? 591 jnz short CicloSumaDelTermino ;Los arg tgh solo contienen sumas. 592 CicloRestaDelTermino: 593 mov eax,es:[edi] ;Obtener DWord de la suma. 594 sbb eax,es:[esi] ;Restarle el Dword del sustraendo. 595 stos dword ptr es:[edi] ;Guardar el DWord de la resta. 596 lea esi,[esi-4] ;Apuntar al siguiente DWord. 597 eloop CicloRestaDelTermino ;Cerrar el ciclo. 598 jnc short TerminoParaSuma ;Saltar si se termino la resta. 599 CicloSeguirRestando: 600 sbb dword ptr es:[edi],ecx ;Actualizar el DWord. 601 lea edi,[edi-4] ;Actualizar el puntero. 602 jc CicloSeguirRestando ;Saltar si no se acabo la resta, 603 TerminoParaSuma: 604 call NuevoTermino ;Hallar el nuevo termino. 605 CicloSumaDelTermino: 606 lods dword ptr es:[esi] ;Obtener el DWord del termino. 607 adc eax,es:[edi] ;Sumarle el DWord de la suma. 608 stos dword ptr es:[edi] ;Guardar el DWord de la suma. 609 eloop CicloSumaDelTermino ;Cerrar el ciclo. 610 jnc CicloPrincipal ;Saltar si la suma no se completo. 611 CicloSeguirSumando: 612 adc dword ptr es:[edi],ecx ;Actualizar el DWord. 613 lea edi,[edi-4] ;Actualizar el puntero. 614 jc CicloSeguirSumando ;Saltar si no se acabo la suma. 615 jmp CicloPrincipal ;Cerrar el ciclo principal. 616 ;-------------------------------------------------------------------------- 617 ; Subrutina PotBinParaLN2: Pone o saca las potencias binarias de 2 para el 618 ; calculo del logaritmo natural de 2. 619 ; Mediante un "xor", pone o saca las potencias de dos que figuran en la 620 ; formula que figura al principio del programa. 621 ; 622 PotBinParaLN2: 623 mov edi,divisor 624 lea edi,[edi*2+edi-3] 625 mov cx,di 626 mov eax,80000000h 627 ror eax,cl 628 shr edi,3 629 and di,0FFFCh 630 mov ecx,CantDWords 631 xor es:[edi+ecx*4],eax 632 mov eax,3 633 mul divisor 634 call CambiarBit 635 mov eax,4 636 mul divisor 637 jmp short CambiarBit 638 ;---------------------------------------------------------------------------- 639 ; Subrutina PotBinParaPI: Pone o saca las potencias binarias de 2 para el 640 ; calculo de Pi. 641 ; Mediante un "xor", pone o saca las potencias de dos que figuran en la 642 ; formula que figura al principio del programa. 643 ; 644 PotBinParaPi: 645 ; 646 ; Hay que calcular 24 / 8 ^ (div), donde "div" es el divisor (3, 5, 7,..) 647 ; del termino. Para ello hay que obtener la posicion de los bits correspon- 648 ; dientes a "xorear" de la siguiente manera: 649 ; 650 ; 24 / 8 ^ (div) = 3 / 8 ^ (div - 1) 158 Programa PIDPMI.ASM
- 160. 651 ; = 3 / 2 ^ (3 * div - 3) 652 ; = 2 ^ -(3 * div - 4) + 2 ^ -(3 * div - 3) 653 ; 654 ; Por lo tanto los bits a "xorear" son los correspondientes a las potencias 655 ; negativas de dos: 3 * div - 4 y 3 * div - 3. 656 ; 657 ; Ahora bien, como solo trabajamos con la parte decimal de los numeros, los 658 ; bits se numeran como bit 0 -> 2^(-1), bit 1 -> 2^(-2), etc., las posiciones 659 ; como numero de bit seran 3 * div - 5 y 3 * div - 4. 660 ; 661 mov edi,divisor ;EDI <- div 662 lea edi,[edi*2+edi] ;EDI <- 3 * div 663 sub edi,5 ;EDI <- 3 * div - 5 664 jb short OtrasPotencias ;Si hay carry es porque el divisor 665 ;es 1. En este caso 24 / 8^div es un 666 ;numero entero, por lo que no hay que 667 ;hacer nada. 668 mov cx,di ;Bits 4-0 de CL: Posicion de bit. 669 mov eax,0C0000000h ;Inicializar para rotacion. 670 ror eax,cl ;Realizar rotacion. 671 shr edi,3 ;Convertir numero de bit a numero de byte. 672 and di,0FFFCh ;Alinear a DWord. 673 mov ecx,CantDWords ;ECX = Cantidad de DWords del numero. 674 xor es:[edi+ecx*4],eax ;Realizar "xor" para poner o sacar potencia 675 OtrasPotencias: 676 mov eax,5 ;Poner o sacar potencia de (1/32). 677 call Potencia 678 mov eax,7 ;Poner o sacar potencia de (1/128). 679 Potencia: 680 mul divisor 681 sub eax,2 682 CambiarBit: 683 mov cl,al 684 inc edx 685 ror edx,cl 686 shr eax,5 687 mov ecx,CantDWords 688 cmp eax,ecx 689 lea eax,[eax*4] 690 jae short FinSubrutina 691 xor es:[eax+ecx*4],edx 692 FinSubrutina: 693 ret 694 ;----------------------------------------------------------------------------- 695 NuevoTermino: 696 call PunteroSubrPotenciasDe2 ;Retirar potencias de 2 del 697 ;termino anterior. 698 mov edi,ecx ;EDI = Cantidad de DWords del numero. 699 shl edi,2 ;EDI = Puntero al termino. 700 mov eax,PrimDWord ;EAX = Numero de palabra mas 701 ;significativa distinta de ceros. 702 sub ecx,eax ;ECX = Cantidad de palabras a procesar. 703 jbe short CantidadPalabrasDelTerminoOk ;Saltar si es <= 0. 704 lea edi,[edi+eax*4] ;EDI = Puntero a la palabra mas 705 ;significativa distinta de ceros. 706 mov esi,Denominador ;ESI = Denominador del arc tg/arg tgh. 707 xor edx,edx ;EDX = Resto de la primera division 708 ;por el denominador. 709 xor ebx,ebx ;EBX = Resto de la segunda division 710 ;por el denominador. 711 cld ;Procesar en direcciones ascendentes 712 ;(para realizar una division se deben 713 ;tomar primero los Dwords mas signif.) 714 push ecx ;Preservar la cantidad de palabras a 715 ;procesar. 159 Programa PIDPMI.ASM
- 161. 716 CicloDivPorDenominadorALa2: 717 mov eax,es:[edi] ;Obtener el DWord del dividendo. 718 div esi ;Realizar la primera division. 719 xchg ebx,edx ;EDX = Resto de la segunda division 720 ;anterior. 721 ;EBX = Resto de la primera division 722 ;actual. 723 div esi ;Realizar la segunda division. 724 xchg ebx,edx ;EDX = Resto de la primera division 725 ;actual. 726 ;EBX = Resto de la segunda division 727 ;actual. 728 stos dword ptr es:[edi] ;Almacenar el cociente. 729 eloop CicloDivPorDenominadorALa2 ;Cerrar el ciclo. 730 pop ecx ;Restaurar la cantidad de palabras a 731 ;procesar. 732 std ;Procesar en direcciones descendentes 733 ;(para realizar una multiplicacion se 734 ;deben tomar primero los Dwords menos 735 ;significativos). 736 sub edi,4 ;Apuntar al DWord menos significativo. 737 mov esi,Numerador ;ESI = Multiplicador. 738 mov ebx,esi ;EBX = Multiplicador / 2 (para redondeo) 739 shr ebx,1 740 CicloMultPorNumerador: 741 mov eax,es:[edi] ;Obtener DWord del factor. 742 mul esi ;Realizar la multiplicacion. 743 add eax,ebx ;Sumar acarreo de multiplic. anterior. 744 adc edx,0 ;Ajustar el DWord mas significativo. 745 mov ebx,edx ;Guardar acarreo de la multiplicacion. 746 stos dword ptr es:[edi] ;Almacenar DWord del producto. 747 eloop CicloMultPorNumerador ;Cerrar ciclo. 748 and eax,eax ;El DWord mas significativo vale cero? 749 jnz short CantidadPalabrasDelTerminoOk ;Saltar si no es asi. 750 inc PrimDWord ;El primer DWord es el siguiente. 751 CantidadPalabrasDelTerminoOk: 752 add divisor,2 ;El divisor 3,5,7,... de la formula 753 ;debe ser incrementado. 754 call PunteroSubrPotenciasDe2 ;Poner las potencias binarias en 755 ;el termino. 756 mov esi,edi ;Posicion dentro del termino de la DWord 757 ;mas significativa. 758 mov edi,ecx ;EDI = Cantidad de DWords del numero. 759 shl edi,3 ;Apuntar al principio del cociente. 760 add edi,esi ;Apuntar al DWord mas significativo 761 ;del cociente. 762 shr esi,2 ;Convertir a cantidad de DWords. 763 sub ecx,esi 764 jbe short BinarioADecimalNoRET 765 xor edx,edx ;Inicializar resto de la division. 766 mov ebx,divisor ;Obtener divisor. 767 cld ;Procesar en direcciones ascendentes 768 ;(para realizar una division se deben 769 ;tomar primero los DWords mas signif.) 770 add esi,CantDWords ; 771 shl esi,2 ;Convertir a cantidad de bytes. 772 push ecx 773 CicloDivisionPorValorVariable: 774 lods dword ptr es:[esi] 775 div ebx 776 stos dword ptr es:[edi] 777 eloop CicloDivisionPorValorVariable 778 pop ecx 779 mov edi,CantDWords 780 shl edi,2 ;Convertir a bytes. 160 Programa PIDPMI.ASM
- 162. 781 lea esi,[edi*2+edi-4] ;Apuntar al DWord menos significativo 782 ;del termino. 783 add edi,-4 ;Apuntar al DWord menos significativo 784 ;de ls suma. 785 std 786 ret 787 ;---------------------------------------------------------------------------- 788 BinarioADecimalNoRET: 789 pop ax ;No volver a rutina llamadora. 790 BinarioADecimal: 791 mov al,bufferdos ;Obtener la parte entera (en ASCII). 792 mov BufferNumeroFormateado,al ;Almacenar el valor en caso de /f. 793 mov ax,4400h ;Llamada IOCTL. 794 mov bx,HANDLE_STDOUT ;Handle STDOUT. 795 call dos 796 test dl,dl ;Bit 7 de DL = 1: Dispositivo. 797 ; = 0: Archivo. 798 jns short TextoFormateado? ;Saltar si se redirecciono STDOUT. 799 mov MostrarEnInt8,0 ;No mostrar texto en INT 8. 800 mov dx,offset TiempoTotal 801 mov cx,2 802 mov bx,cx ;BX = Handle STDERR. 803 mov ah,40h 804 call dos 805 TextoFormateado?: 806 test Indicadores,Formato ;El texto debe estar formateado? 807 jnz short ComenzarConversion ;Saltar si es asi. 808 mov dx,offset bufferdos 809 mov cx,2 ;Mostrar parte entera y coma. 810 mov bx,handle 811 mov ah,40h 812 call dos 813 ;Convertir de binario a decimal. 814 ComenzarConversion: 815 std 816 mov eax,CantDWords 817 lea eax,[eax*4 - 4] 818 mov UltDWord,eax 819 MultiplicarPorMaxPotencia: 820 mov ecx,CantDWords 821 mov edi,UltDWord 822 mov esi,MaxPotencia ;Cargar maxima potencia en un DWord. 823 xor ebp,ebp ;Carry primera multiplicacion. 824 xor ebx,ebx ;Carry segunda multiplicacion. 825 CicloMultPorMaxPotencia: 826 mov eax,es:[edi] ;Obtener DWord del numero. 827 mul esi ;Realizar la primera multiplicacion. 828 add eax,ebp 829 adc edx,0 830 mov ebp,edx 831 mul esi ;Realizar la segunda multiplicacion. 832 add eax,ebx 833 adc edx,0 834 mov ebx,edx 835 stos dword ptr es:[esi] 836 eloop CicloMultPorMaxPotencia 837 ;En este momento EBP tiene los digitos mas significativos y EBX los siguientes. 838 FinMultEnConv: 839 mov eax,LogMaxPotencia ;Corresponde a primera multiplicacion. 840 add SumaLogPotencia,eax 841 jnc short SegundaSumaLogs 842 sub UltDWord,4 843 dec CantDWords 844 SegundaSumaLogs: 845 add SumaLogPotencia,eax ;Corresponde a segunda multiplicacion. 161 Programa PIDPMI.ASM
- 163. 846 jnc short ObtenerSiguientesDigitos 847 sub UltDWord,4 848 dec CantDWords 849 ObtenerSiguientesDigitos: 850 mov di,offset bufferdos[-1] ;DI = Puntero al principio del buffer 851 ;temporario de digitos en pantalla. 852 mov cx,word ptr Exponente ;Cantidad de digitos del numero. 853 add di,cx 854 add di,cx ;DI = Puntero al ultimo digito. 855 movzx esi,Base ;ESI = Base. 856 call EBX_A_OtraBase 857 mov cx,word ptr Exponente ;Cantidad de digitos del numero. 858 mov ebx,ebp ;Convertir los digitos mas significativos. 859 call EBX_A_OtraBase 860 mov ecx,digitos 861 mov eax,Exponente 862 add eax,eax 863 cmp ecx,eax 864 jbe short CantidadDeDigitosAMostrarOK 865 mov ecx,eax 866 CantidadDeDigitosAMostrarOK: 867 test Indicadores,Formato ;Hay que formatear el texto? 868 jnz short FormatearTexto ;Saltar si es asi. 869 jecxz FinConversion ;Saltar si se indico cero decimales. 870 mov bx,handle 871 mov dx,offset bufferdos 872 mov ah,40h 873 call dos 874 mov eax,Exponente 875 shl eax,1 876 sub digitos,eax 877 OtrosDigitos: 878 jbe short FinConversion 879 jmp MultiplicarPorMaxPotencia 880 FormatearTexto: 881 jecxz UltimaLineaTextFormateado 882 call DigitosFormateados 883 cmp Digitos,0 884 jnz OtrosDigitos 885 UltimaLineaTextFormateado: 886 call MostrarBufferEnPantalla 887 FinConversion: 888 Final: 889 mov dx,OldInt8Offset ;Poner nuevamente el viejo vector de 890 mov cx,OldInt8Segment ;interrupcion 8 en modo real. 891 mov ax,0201h 892 mov bl,8 893 int 31h 894 mov dx,offset TiempoTotal ;CR - LF 895 mov cx,2 896 mov bx,cx ;Handle STDERR. 897 mov ah,40h 898 call dos 899 mov dx,offset TiempoTotal 900 mov cx,LongitudTiempoTotal 901 mov bx,HANDLE_STDERR ;Handle STDERR. 902 mov ah,40h 903 call dos 904 mov ax,0007h ;Cambiar el descriptor para que apunte al buffer 905 mov bx,Selector ;de video. 906 mov cx,000Bh 907 mov dx,8000h 908 int 31h 909 call obtencur ;Obtener (en DI) la posicion del cursor. 910 mov es,Selector 162 Programa PIDPMI.ASM
- 164. 911 call MostrarTiempo ;Mostrar el tiempo total de ejecucion. 912 mov dx,offset TiempoTotal ;CR - LF 913 mov cx,2 914 mov bx,cx ;Handle STDERR. 915 mov ah,40h 916 call dos 917 mov bx,Selector ;Liberar el selector pedido al servidor de DPMI 918 mov ax,0001h 919 int 31h 920 mov si,HandleMemoriaAlto ;Liberar la zona de memoria pedida. 921 mov di,HandleMemoriaBajo 922 mov ax,0502h 923 int 31h 924 mov ax,4c00h ;Fin del programa. 925 int 21h 926 ;---------------------------------------------------------------------------- 927 ; Subrutina dos: Sirve para llamar al DOS en modo real. 928 ; 929 dos: 930 mov word ptr ModoReal.reg_EAX,ax ;Poner los registros en la 931 mov word ptr ModoReal.reg_EBX,bx ;estructura para modo real. 932 mov word ptr ModoReal.reg_ECX,cx 933 mov word ptr ModoReal.reg_EDX,dx 934 mov word ptr ModoReal.reg_ESI,si 935 mov word ptr ModoReal.reg_EDI,di 936 mov word ptr ModoReal.reg_SS,0 937 mov word ptr ModoReal.reg_SP,0 938 mov ax,0300h ;Llamar a interrupcion en modo real. 939 mov bx,0021h ;DOS = Interrupcion 21h. 940 xor cx,cx ;Cantidad de bytes a pasar en stack: 941 ;cero. 942 mov di,offset ModoReal ;Apuntar a la estructura de modo real 943 movzx edi,di 944 push ds 945 pop es 946 int 31h 947 mov ah,byte ptr ModoReal.reg_Flags 948 sahf 949 mov es,Selector 950 mov ax,word ptr ModoReal.reg_EAX 951 mov bx,word ptr ModoReal.reg_EBX 952 mov cx,word ptr ModoReal.reg_ECX 953 mov dx,word ptr ModoReal.reg_EDX 954 mov si,word ptr ModoReal.reg_ESI 955 mov di,word ptr ModoReal.reg_EDI 956 ret 957 ;---------------------------------------------------------------------------- 958 ; Manejador de la interrupcion 8 (timer). Debe mostrar la cantidad de digitos 959 ; y el tiempo transcurrido. 960 ; 961 Int8Handler: 962 push ds ;Preservar los registros utilizados. 963 push es 964 push esi 965 push di 966 push bx 967 push eax 968 push edx 969 push cx 970 push cs ;Cargar el registro de segmento de 971 pop ds ;datos. 972 cld 973 mov di,offset FraccSegundo 974 add dword ptr [di],235903917 ;2^32 / 18,20648193 975 jnc short CantDigitosAPantalla 163 Programa PIDPMI.ASM
- 165. 976 dec di ;Apuntar a los segundos. 977 inc byte ptr [di] ;Incrementar segundos. 978 cmp byte ptr [di],60 ;Se termino el minuto? 979 jnz short TiempoActualizado ;Saltar si no es asi. 980 mov byte ptr [di],0 981 dec di ;Apuntar a los minutos. 982 inc byte ptr [di] ;Incrementar minutos. 983 cmp byte ptr [di],60 ;Se termino la hora? 984 jnz short TiempoActualizado ;Saltar si no es asi. 985 mov byte ptr [di],0 986 dec di ;Apuntar a las horas. 987 inc byte ptr [di] ;Incrementar horas. 988 cmp byte ptr [di],24 ;Se termino el dia? 989 jnz short TiempoActualizado ;Saltar si no es asi. 990 mov byte ptr [di],0 991 dec di ;Apuntar a dias. 992 inc byte ptr [di] ;Incrementar horas. 993 cmp byte ptr [di],100 ;Pasaron cien dias? 994 jnz short TiempoActualizado ;Saltar si no es asi. 995 mov byte ptr [di],0 996 TiempoActualizado: 997 cmp MostrarEnInt8,0 ;Hay que mostrar numero y tiempo? 998 jz FinInter8 ;Salir de la interrupcion si no es asi. 999 les di,CursorVideo ;Obtener la posicion del cursor. 1000 add di,15*2 ;Apuntar al tiempo. 1001 call MostrarTiempo ;Mostrar tiempo transcurrido. 1002 CantDigitosAPantalla: 1003 cmp MostrarEnInt8,0 ;Hay que mostrar numero y tiempo? 1004 jz FinInter8 ;Salir de la interrupcion si no es asi. 1005 les di,CursorVideo ;Obtener la posicion del cursor. 1006 mov si,PunteroBase 1007 xor eax,eax 1008 test Indicadores,E ;Se esta calculando el numero e? 1009 jz short NoSeCalculaE 1010 mov edx,67108864 ;2^64 / 64 1011 div dword ptr [si] 1012 mul PrimDWord 1013 jmp short AjustarDigitos 1014 NoSeCalculaE: 1015 mov edx,6291456 ;2^64 * log 8 / log (2^32) / 64. 1016 div dword ptr [si] ;2^32 * log 8 / log Base 1017 mul Divisor ;EDX = Cantidad de digitos / 64. 1018 AjustarDigitos: 1019 shld edx,eax,6 ;EDX = Cantidad de digitos. 1020 mov bl,0 1021 mov esi,1000000000 1022 call Div1Digito 1023 mov esi,100000000 1024 call Div1Digito 1025 mov esi,10000000 1026 call Div1Digito 1027 mov esi,1000000 1028 call Div1Digito 1029 mov esi,100000 1030 call Div1Digito 1031 mov esi,10000 1032 call Div1Digito 1033 mov si,1000 1034 call Div1Digito 1035 mov si,100 1036 call Div1Digito 1037 mov si,10 1038 call Div1Digito 1039 add dl,"0" 1040 mov es:[di],dl 164 Programa PIDPMI.ASM
- 166. 1041 FinInter8: 1042 pop cx ;Restaurar los registros afectados. 1043 pop edx 1044 pop eax 1045 pop bx 1046 pop di 1047 pop esi 1048 pop es 1049 pop ds 1050 jmp cs:OldInt8Handler ;Ir al viejo manejador de INT 8. 1051 ;--------------------------------------------------------------------------- 1052 PonerVectorInterrupcion: 1053 mov dx,offset TextoSegundaLinea 1054 mov cx,LongitudTextoSegundaLinea 1055 mov bx,HANDLE_STDERR ;Handle STDERR. 1056 mov ah,40h 1057 call dos ;Mostrar el texto. 1058 call obtencur ;Obtener la direccion del cursor. 1059 mov CursorVideoOffset,di 1060 mov ax,0200h ;Obtener el vector de interrupcion (modo real). 1061 mov bl,8 ;Numero de interrupcion. 1062 int 31h 1063 mov OldInt8Offset,dx ;Preservar el vector. 1064 mov OldInt8Segment,cx 1065 mov ax,0201h ;Setear el vector de interrupcion (modo real). 1066 mov bl,8 ;Numero de interrupcion. 1067 mov cx,ModoReal.reg_DS 1068 mov dx,offset Int8Handler 1069 int 31h 1070 ret ;Fin de la subrutina. 1071 ;--------------------------------------------------------------------------- 1072 ; Subrutina para obtener la posici¢n del cursor en la pantalla. 1073 ; Salida: DI = Posicion en buffer de video que corresponde al cursor. 1074 ; 1075 obtencur:mov dx,port6845 ;DX = Port de control del controlador de video. 1076 mov al,0Eh ;Indicarle que hay que leer la parte alta 1077 out dx,al ;(MSB) de la posici¢n del cursor. 1078 jmp $+2 1079 jmp $+2 1080 inc dx ;Apuntar al port de datos del 6845. 1081 in al,dx ;Leer el valor. 1082 mov ah,al ;Ponerlo en la parte alta de AX. 1083 jmp $+2 1084 jmp $+2 1085 dec dx ;Apuntar al port de control del 6845, 1086 mov al,0Fh ;Indicarle que hay que leer la parte baja 1087 out dx,al ;(LSB) de la posici¢n del cursor. 1088 jmp $+2 1089 jmp $+2 1090 inc dx ;Apuntar al port de datos del 6845. 1091 in al,dx ;Leer el valor. 1092 add ax,ax 1093 mov di,ax ;Poner el resultado en DI. 1094 ret ;Fin de la subrutina. 1095 ;---------------------------------------------------------------------------- 1096 ; Subrutina MostrarTiempo: Mostrar el tiempo transcurrido. 1097 ; Entrada: ES:DI = Posicion en buffer de video. 1098 ; 1099 MostrarTiempo: 1100 mov si,offset Dias 1101 mov cx,4 1102 cld 1103 CicloMostrarTiempo: 1104 lodsb 1105 aam 165 Programa PIDPMI.ASM
- 167. 1106 add ax,"00" 1107 mov es:[di],ah 1108 mov es:[di+2],al 1109 mov al,[si-5] 1110 mov es:[di+4],al 1111 mov byte ptr es:[di+6]," " 1112 add di,8 1113 loop CicloMostrarTiempo 1114 ret 1115 ;----------------------------------------------------------------------------- 1116 Div1Digito: 1117 mov eax,edx 1118 xor edx,edx 1119 div esi 1120 add al,"0" 1121 cmp al,"0" 1122 jnz short MostrarElDigito 1123 test bl,bl 1124 jz short ApuntarSiguienteDigito 1125 MostrarElDigito: 1126 mov bl,1 1127 stosb 1128 inc di 1129 ApuntarSiguienteDigito: 1130 ret 1131 ;----------------------------------------------------------------------------- 1132 ; Subrutina DigitosFormateados: Halla un digito del numero y, si esta 1133 ; habilitado con el switch /F, realiza el formateo de texto. 1134 ; 1135 ; Entrada: bufferdos: Digitos en ASCII. 1136 ; CX = Cantidad de digitos a mostrar. 1137 ; DI = Puntero al buffer donde se almacenan los digitos en ASCII. 1138 ; 1139 DigitosFormateados: 1140 push es ;Preservar puntero al numero en binario. 1141 push ds 1142 pop es 1143 cld 1144 mov si,offset bufferdos 1145 mov dx,si 1146 add dx,word ptr Exponente 1147 add dx,word ptr Exponente 1148 mov ah,0 ;Mostrar los ceros mas significativos como espacios. 1149 test Indicadores,MostrarCantDigitos 1150 jnz short CicloMostrarSinFormatear 1151 test Indicadores,Formato 1152 jnz short MostrarFormateado 1153 mov ah,1 ;Mostrar los ceros mas significativos como ceros. 1154 CicloMostrarSinFormatear: 1155 lodsb 1156 cmp al,"0" 1157 jnz short DigitoSignificativo 1158 test ah,ah 1159 jnz short DigitoSignificativo 1160 cmp si,dx 1161 jz short MostrarDigito 1162 mov al," " 1163 jmp short MostrarDigito 1164 DigitoSignificativo: 1165 mov ah,1 1166 MostrarDigito: 1167 stosb 1168 loop CicloMostrarSinFormatear 1169 std 1170 pop es 166 Programa PIDPMI.ASM
- 168. 1171 ret 1172 MostrarFormateado: 1173 dec digitos 1174 mov di,PosicionDigitoEnBuffer 1175 mov bx,InformacionDeFormateado ;BH = Numero de grupo (0-9). 1176 ;BL = Digito dentro del grupo (1-5). 1177 inc bx ;Indicar siguiente digito del grupo. 1178 cmp bl,6 ;Fin del grupo? 1179 jnz short PonerDigitoFormateado ;Saltar si no es asi. 1180 mov bl,1 ;Indicar inicio del grupo. 1181 inc bh ;Indicar siguiente grupo. 1182 cmp bh,10 ;Fin de la linea? 1183 jnz short PonerEspacio ;Ir a mostrar espacio si no es asi. 1184 push si 1185 call MostrarBufferEnPantalla 1186 pop si 1187 mov di,offset BufferNumeroFormateado 1188 ;Borrar el buffer de digitos formateados. 1189 push cx ;Preservar contador de digitos a mostrar. 1190 cld 1191 mov cx,75 1192 mov al," " 1193 rep stosb 1194 pop cx ;Restaurar contador de digitos a mostrar. 1195 mov bx,HANDLE_STDOUT 1196 mov di,offset BufferNumeroFormateado + 1 1197 ;Apuntar al segundo byte del buffer. 1198 PonerEspacio: 1199 inc di ;Apuntar al siguiente caracter. 1200 PonerDigitoFormateado: 1201 movsb ;Copiar el digito en buffer de digitos formateados. 1202 mov PosicionDigitoEnBuffer,di 1203 mov InformacionDeFormateado,bx 1204 inc DigitosMostrados ;Indicar que se mostro un digito mas. 1205 loop MostrarFormateado 1206 std 1207 pop es 1208 ret ;Fin de la subrutina. 1209 ;--------------------------------------------------------------------------- 1210 MostrarBufferEnPantalla: 1211 push cx 1212 or Indicadores,MostrarCantDigitos 1213 push esi 1214 mov ebx,DigitosMostrados 1215 mov di,offset BufferNumeroFormateado[74] 1216 ;DI = Puntero al final del buffer 1217 ; del numero a mostrar a la derecha. 1218 mov esi,10 ;ESI = Base. 1219 mov cx,13 ;CX = Cantidad de digitos a convertir. 1220 call EBX_A_OtraBase 1221 mov cx,12 1222 CicloEliminarCerosIzq: 1223 inc di 1224 cmp byte ptr [di],"0" 1225 jnz short CerosEliminados 1226 mov byte ptr [di]," " 1227 loop CicloEliminarCerosIzq 1228 CerosEliminados: 1229 pop esi 1230 and Indicadores,not MostrarCantDigitos 1231 mov bx,handle 1232 mov dx,offset BufferNumeroFormateado 1233 mov cx,79 1234 push es 1235 mov ah,40h 167 Programa PIDPMI.ASM
- 169. 1236 call dos 1237 pop es 1238 pop cx 1239 ret 1240 ;------------------------------------------------------------------------------ 1241 ; Conversion binario (EBX = 32 bits) a otra base. 1242 ; 1243 ; Entrada: EBX = Doble palabra a convertir. 1244 ; ESI = Base. 1245 ; CX = Cantidad de digitos a convertir. 1246 ; Salida: bufferdos: Numero en ASCII. 1247 ; 1248 EBX_A_OtraBase: 1249 bucle_bin_a_dec: 1250 mov eax,ebx ;Cargar el dividendo. 1251 xor edx,edx ;Extender el dividendo. 1252 div esi ;Realizar la division. 1253 mov ebx,eax ;Salvar el cociente, que sera el dividendo. 1254 add dl,"0" ;Convertir a ASCII. 1255 cmp dl,"9" 1256 jbe short PonerDigito 1257 add dl,"A" - ("9" + 1) 1258 PonerDigito: 1259 mov [di],dl ;Guardar el resto en el buffer temporario 1260 ;(de esta manera se obtiene el digito 1261 ;"de la derecha" o menos significativo). 1262 dec di ;Apuntar al digito anterior. 1263 loop bucle_bin_a_dec ;Saltar si no se acabo el buffer. 1264 ret ;Fin de la subrutina. 1265 ;--------------------------------------------------------------------------- 1266 ; Subrutina switch: Procesa los switches de linea de comandos inicializando 1267 ; los flags correspondientes. 1268 ; 1269 ; Entrada: BX = Puntero a la linea de comandos. 1270 ; 1271 switch: cmp byte ptr [bx],"/" ;Se encontro el caracter de switch? 1272 jz short SeEncontroSwitch ;Saltar si es asi. 1273 cmp byte ptr [bx],ASCII_CR ;Fin de la linea de comandos? 1274 jz short FinSwitch ;No hay switches si es asi. 1275 inc bx ;Apuntar al sig. caracter de la linea. 1276 cmp byte ptr [bx-1]," " ;Habia un espacio o caracter tab? 1277 jbe switch ;Saltearlo si es asi. 1278 lea dx,[bx-1] ;DX = Puntero al nombre del archivo. 1279 buscar_fin_de_nombre_de_archivo: 1280 inc bx ;Apuntar al siguiente caracter. 1281 cmp byte ptr [bx-1]," " ;Fin del nombre de archivo? 1282 ja buscar_fin_de_nombre_de_archivo ;Seguir buscando si no es asi. 1283 mov [bx-1],bh ;Convertir el nombre a ASCIIZ. 1284 mov ah,3Ch ;Intentar crear el archivo. 1285 xor cx,cx 1286 call dos 1287 jc short JmpToError ;Saltar si no se pudo. 1288 mov handle,ax ;Almacenar el handle. 1289 FinSwitch: 1290 ret ;Fin de la subrutina. 1291 JmpToError: 1292 jmp error ;Ir a la rutina de error. 1293 SeEncontroSwitch: 1294 mov ax,[bx+1] ;Obtener el tipo de switch. 1295 and ax,0DFDFh ;Convertir a mayusculas. 1296 cmp al,"E" ;Se desea calcular el valor de e? 1297 jnz short EsLN2? ;Saltar si no es asi. 1298 or Indicadores,E ;Indicar que se desea calcular e. 1299 inc bx ;Saltear el switch. 1300 inc bx 168 Programa PIDPMI.ASM
- 170. 1301 jmp switch ;Ir a verificar si hay mas switches. 1302 EsLN2?: 1303 cmp ax,"NL" ;Es la primera parte de LN 2? 1304 jnz short EsFormato? ;Saltar si no es asi. 1305 cmp byte ptr [bx+3],"2" ;Es la segunda parte de LN 2? 1306 jnz short EsFormato? ;Saltar si no es asi. 1307 or Indicadores,LN2 ;Indicar que se desea calcular ln 2. 1308 add bx,4 ;Saltear el switch. 1309 jmp switch ;Ir a verificar si hay mas switches. 1310 EsFormato?: 1311 cmp al,"F" ;Es el switch de texto formateado? 1312 jnz short EsBase? ;Saltar si no es. 1313 or Indicadores,Formato ;Indicar que el texto debe formatearse 1314 add bx,2 ;Saltear el switch. 1315 jmp switch ;Ir a verificar si hay mas switches. 1316 EsBase?: 1317 mov ax,[bx+1] 1318 and al,0DFh ;Convertir a mayusculas el primer 1319 ;caracter. 1320 cmp ax,":B" ;Es base? 1321 jnz JmpToError ;Ir a error si el switch es invalido. 1322 mov cl,0 ;Inicializar la base. 1323 add bx,3 ;Apuntar a los digitos. 1324 CicloBase: 1325 mov ch,[bx] ;Obtener el byte de la linea. 1326 sub ch,"0" ;Convertir de ASCII a binario. 1327 cmp ch,9 ;Es un digito? 1328 ja short FinBase ;Fin de busqueda de digitos si no es. 1329 mov al,10 ;Multiplicar la base por 10. 1330 mul cl 1331 jc JmpToError ;Error si la base supera 256. 1332 add al,ch ;Obtener la nueva base. 1333 cmp al,36 ;La base es mayor que 36? 1334 ja JmpToError ;Error si la base es mayor que 36. 1335 mov cl,al ;Preservar el valor. 1336 inc bx ;Apuntar al siguiente byte. 1337 jmp CicloBase ;Volver a pedir mas digitos. 1338 FinBase: 1339 cmp cl,2 ;La base es menor que 2? 1340 jb JmpToError ;Error si es asi. 1341 mov Base,cl ;Almacenar la base. 1342 jmp switch 1343 ;----------------------------------------------------------------------------- 1344 fin_codigo: 1345 codigo ends 1346 end comienzo 169 Programa PIDPMI.ASM
- 171. 1 ; Programa que muestra manejo de pantalla y generacion de numeros 2 ; aleatorios a traves de un juego. 3 ; 4 ; Hecho por Dario Alpern el 7 de octubre de 1990. 5 ; 6 esqui segment 7 assume cs:esqui,ds:esqui,es:esqui,ss:esqui 8 org 100h 9 comienzo: jmp menu_principal 10 nombre_programa db 'ESQUI.COM',0 11 mens_choque db 30,24,'Crashhh!!! Apriete la barra espaciadora$' 12 mensm db 7,24,'metros Nivel$' 13 mens1 db 36,1,'DR-ESQUI$' 14 mens2 db 18,3,'Hecho por Dario Alejandro Alpern el 7/10/1990$' 15 mens3 db 33,7,'Tabla de Honor$' 16 mens4 db 34,21,'Velocidad (1-5):$' 17 mens5 db 23,23,'Entre cero para terminar el programa$' 18 mens6 db 29,24,'seis a nueve para demo$' 19 mens7 db 20,18,'Utilice la tecla CTRL para volver al menu$' 20 mens8 db 28,19,'las teclas SHIFT para moverse$' 21 mens_record db 45,24,'Nuevo record!!!$' 22 recuadro1 db 23,5,'ÉÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍ»$' 23 recuadro2 db 23,16,'ÈÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍÍͼ$' 24 beep db 79,24,7,7,'$' 25 buffer_nombre db 21,0,' ' 26 buffer_nivel db 2,0,0,0 27 maximo db '1) 000501 Dario $' 28 db '2) 000366 Dario $' 29 db '3) 000336 Dario $' 30 db '4) 000288 Dario $' 31 db '5) 000206 Dario $' 32 metros db 0,24,'000000$' 33 choque db 0 34 demo db 0 35 posrec dw 0 36 lineas_mismos_arboles db 0 37 reloj db 0 38 espera_tics db 0 39 nivel db 0 40 cant_arboles db 0 41 semilla dw 0 42 esquiador db 0 43 ; 44 ; Subrutina para actualizar la pantalla durante el juego y en demo. 45 ; 46 actualizar_pantalla: 47 mov ax,0601h ;Mover una línea hacia arriba 48 ;una región de la pantalla. 49 sub cx,cx ;CH, CL = Fila superior y columna izq. 50 mov dx,174Fh ;DH, DL = Fila inferior y columna der. 51 mov bh,7 52 int 10h ;Realizar el movimento de caracteres. 53 mov cl,cant_arboles ;CL = Cantidad de árboles por línea. 54 xor ch,ch ;CX = Cantidad de árboles por línea. 55 ciclo_poner_arboles: 56 push cx ;Preservar contador de árboles. 57 mov ax,semilla ;AX = Semilla generador nros aleatorios. 58 mov dx,75 ;Próxima semilla = (semilla * 75) 59 mul dx ; mod 65537. 60 and ax,ax ;(si la semilla era cero, considerarla 61 jnz semilla_no_cero ;como 65536). 62 mov dx,75 63 semilla_no_cero:sub ax,dx 64 jnc guardar_semilla 65 inc ax 170 Programa ESQUI.ASM
- 172. 66 guardar_semilla:mov semilla,ax ;Preservar semiila. 67 mov al,80 68 mul ah ;AH = Número "aleatorio" entre 0 y 79. 69 mov dh,23 ;DH = Fila a poner el árbol. 70 mov dl,ah ;DL = Columna a poner el árbol. 71 xor bh,bh 72 mov ah,2 73 int 10h ;Posicionar el cursor. 74 mov ax,0A05h ;05h = Carácter ASCII del árbol. 75 xor bh,bh 76 mov cx,1 ;Un sólo carácter (no repetir). 77 int 10h ;Mostrar el árbol en pantalla. 78 pop cx ;Restaurar el contador de árboles. 79 loop ciclo_poner_arboles ;Cerrar el ciclo. 80 cmp demo,cl ;Modo juego o modo demo? 81 jz modo_juego ;Saltar si el modo es juego. 82 mov al,es:046Dh ;El bit 0 cambia cada 14 segundos. 83 ror al,1 ;Llevar este bit al Carry Flag. 84 sbb al,al ;Poner el acumulador en 00h ó FFh. 85 stc 86 adc al,al ;Poner el acumulador en 01h ó FFh. 87 mov demo,al ;Almacenarlo. Si vale 01h el esquí se 88 ;moverá preferentemente a la derecha, 89 ;en caso contrario a la izquierda, 90 ;siempre que no pueda ir hacia abajo. 91 mov al,esquiador ;AL = Columna del esquiador. 92 mov ah,0-1 ;AH = Nro. de línea analizándose por 93 ;debajo del esquiador para no chocar. 94 call analizar_linea_inferior 95 ;Mover automáticamente al esquiador. 96 mov dl,esquiador ;DL = Nueva columna del esquiador. 97 jmp short mostrar_esqui;Ir a mostrar el esquí. 98 modo_juego: mov ah,2 ;Obtener el estado de las teclas 99 int 16h ;SHIFT en bits 0 y 1 de AL. 100 mov dl,esquiador ;DL = Columna del esquiador. 101 ror al,1 ;El jugador apretó SHIFT derecho? 102 jnc verif_SHIFT_izq ;Saltar si no es así. 103 cmp dl,79 ;Esquiador en la columna derecha? 104 jz verif_SHIFT_izq ;Saltar si es así. 105 inc dl ;Una columna hacia la derecha. 106 verif_SHIFT_izq:ror al,1 ;El jugador apretó SHIFT izquierdo? 107 jnc guardar_col_esqui ;Saltar si no es así. 108 or dl,dl ;Esquiador en la columna izquierda? 109 jz guardar_col_esqui ;Saltar si es así. 110 dec dl ;Una columna hacia la izquierda. 111 guardar_col_esqui: mov esquiador,dl ;Guardar la columna del esquiador. 112 mostrar_esqui: xor dh,dh ;Fila del esquí. 113 mov ah,2 114 int 10h ;Posicionar el cursor. 115 xor bh,bh 116 mov ah,8 ;Leer el carácter en la posición 117 int 10h ;del esquí. 118 cmp al," " ;Hay algún árbol? 119 jz no_hubo_choque ;Saltar si no es así. 120 mov ax,0905h ;05h = Carácter ASCII del árbol. 121 mov bx,87h ;Atributo blanco sobre negro + Flash. 122 mov cx,1 ;Un sólo carácter (no repetir). 123 int 10h ;Mostrar el árbol parpadeando. 124 mov choque,1 ;Indicar que el esquiador chocó. 125 ret ;Fin de la subrutina. 126 no_hubo_choque: mov ax,0A48h ;48h = Carácter ASCII del esquiador. 127 xor bh,bh 128 mov cx,1 ;Un sólo carácter (no repetir). 129 int 10h ;Mostrar el esquí. 130 mov cx,6 ;Cantidad de dígitos de los metros. 171 Programa ESQUI.ASM
- 173. 131 mov bx,offset metros[7] ;Puntero al dígito menos significativo 132 ciclo_act_metros:inc byte ptr [bx] ;Incrementar la cantidad de metros. 133 cmp byte ptr [bx],"9" ;Dentro de rango? 134 jbe mostrar_metros ;Saltar si es así. 135 mov byte ptr [bx],"0" ;Poner el dígito a cero. 136 dec bx ;Apuntar a sig. dígito más significat. 137 loop ciclo_act_metros ;Cerrar ciclo. 138 mostrar_metros: mov bx,offset metros ;Apuntar a la posición a mostrar metros 139 call mostrar_texto ;Mostrar los metros en pantalla. 140 cmp demo,0 ;Modo juego o modo demo? 141 jnz act_info_arboles ;Saltar si modo demo. 142 push es ;Preservar segmento extra. 143 push cs 144 pop es ;ES = Segmento de código. 145 mov si,posrec ;SI = Puntero al récord. 146 mov di,offset metros[2] ;DI = Puntero a los metros. 147 mov cx,6 ;CX = Cantidad de dígitos. 148 rep cmpsb ;Realizar la comparación. 149 pop es ;Restaurar segmento extra. 150 jae act_info_arboles ;Saltar si no se llegó al récord. 151 mov bx,offset mens_record ;Mostrar en la pantalla 152 call mostrar_texto ;que el jugador tiene el récord. 153 act_info_arboles: dec lineas_mismos_arboles ;Decrementar cantidad de líneas 154 ;que faltan para incrementar la 155 ;cantidad de árboles. 156 jnz fin_subr ;Saltar si faltan líneas. 157 mov lineas_mismos_arboles,50 ;Ahora faltan 50 líneas. 158 cmp cant_arboles,25 ;Verificar si se muestran 25 por línea. 159 jz fin_subr ;Saltar si es así. 160 inc cant_arboles ;Incrementar cant de árboles por línea. 161 fin_subr: ret ;Final de la subrutina. 162 ; 163 ; Subrutina recursiva que indica para dónde tiene que ir el esquiador. 164 ; 165 analizar_arboles:cmp al,80 ;Columna fuera de rango? 166 jnc fin_subrut ;Salir si es así. 167 push ax ;Preservar cantidad de líneas 168 ;analizadas por debajo del esquiador 169 ;y la columna del esquiador. 170 mov dx,ax ;DH = Fila y DL = Columna de análisis. 171 mov ah,2 172 int 10h ;Posicionar el cursor. 173 mov ah,8 174 xor bh,bh 175 int 10h ;AL = Carácter ASCII leído allí. 176 cmp al,5 ;Verificar si hay un árbol. 177 pop ax ;Restaurar cantidad de líneas 178 ;analizadas por debajo del esquiador 179 ;y la columna del esquiador. 180 jz fin_subrut ;Saltar si hay un árbol. 181 analizar_linea_inferior: 182 cmp ah,5 ;Se analizaron 5 líneas? 183 jz no_hay_choque ;Saltar si es así (no hay choque). 184 push ax ;Preservar cantidad de líneas 185 ;analizadas por debajo del esquiador 186 ;y la columna del esquiador. 187 inc ah ;Incrementar cantidad de líneas. 188 call analizar_arboles ;Verificar si abajo hay un árbol. 189 add al,demo 190 call analizar_arboles ;Verificar si abajo a la derecha (si 191 ;demo = 1) o izquierda (si demo = -1) 192 ;hay un árbol. 193 sub al,demo 194 sub al,demo 195 call analizar_arboles ;Verificar si abajo a la izquierda (si 172 Programa ESQUI.ASM
- 174. 196 ;demo = 1) o derecha (si demo = -1) 197 ;hay un árbol. 198 pop ax ;Restaurar cantidad de líneas. 199 fin_subrut: ret ;Fin de la subrutina. 200 no_hay_choque: add sp,18 ;Restaurar el valor de SP. 201 pop ax ;Obtener el valor de la columna del 202 ;esquiador en AL. 203 mov esquiador,al ;Almacenar la columna del esquiador. 204 pop ax ;Perder valores innecesarios que 205 pop ax ;estaban en la pila. 206 ret ;Fin de la subrutina. 207 ; 208 ; Subrutina para mostrar un texto en pantalla. 209 ; 210 mostrar_texto: mov dx,[bx] ;Obtener fila (en DH) y columna (en DL) a 211 ;presentar en pantalla el mensaje. 212 push bx ;Preservar el puntero a la posición. 213 xor bh,bh 214 mov ah,2 215 int 10h ;Posicionar el cursor. 216 pop dx ;Restaurar el puntero a la posición. 217 inc dx 218 inc dx ;Puntero al texto. 219 mov ah,9 220 int 21h ;Mostrar el texto. 221 ret ;Fin de la subrutina. 222 ; 223 ; Subrutina para borrar pantalla. 224 ; 225 borrar_pantalla:mov ax,0600h ;Borrar región de la pantalla. 226 mov bh,7 ;Atributo blanco sobre negro. 227 xor cx,cx ;Carácter superior izq. de la región. 228 mov dx,184Fh ;Carácter inferior der. de la región. 229 int 10h ;Borrar toda la pantalla. 230 ret ;Fin de la subrutina. 231 ; 232 ; Subrutina para mostrar la parte superior de la pantalla principal. 233 ; 234 pantalla_principal: 235 call borrar_pantalla ;Borrar la pantalla. 236 mov bx,offset mens1 ;Mostrar mensajes zona superior 237 call mostrar_texto ;de la pantalla. 238 mov bx,offset mens2 239 call mostrar_texto 240 mov bx,offset mens3 241 call mostrar_texto 242 mov bx,offset metros 243 call mostrar_texto 244 mov bx,offset recuadro1 ;Mostrar zona superior del recuadro 245 call mostrar_texto ;de la tabla de honor. 246 mov bx,offset recuadro2 ;Mostrar zona inferior del recuadro 247 call mostrar_texto ;de la tabla de honor. 248 mov cx,10 ;Cantidad de líneas del recuadro. 249 ciclo_recuadro: mov dl,23 ;Columna izquierda del recuadro. 250 call mostrar_doble_linea_vertical 251 mov dl,57 ;Columna derecha del recuadro. 252 call mostrar_doble_linea_vertical 253 loop ciclo_recuadro ;Cerrar ciclo. 254 mov cx,5 ;Cantidad récords a mostrar. 255 mov dx,offset maximo ;DX = Puntero a tabla de máximos. 256 ciclo_mostrar_records: 257 push cx ;Preservar contador récords. 258 push dx ;Preservar puntero a tabla de máximos. 259 mov dx,0F19h ;Columna 25. 260 sub dh,cl ;Fila según el nivel. 173 Programa ESQUI.ASM
- 175. 261 xor bh,bh 262 mov ah,2 ;Posicionar el cursor. 263 int 10h 264 pop dx ;DX = Puntero a tabla de máximos. 265 push dx ;Preservar puntero a tabla de máximos. 266 mov ah,9 ;Mostrar una línea de récord. 267 int 21h 268 pop dx ;DX = Puntero a tabla de máximos. 269 pop cx ;CX = Contador récords. 270 add dx,31 ;DX = Puntero a siguiente línea. 271 loop ciclo_mostrar_records ;Cerrar ciclo. 272 ret ;Fin subrutina. 273 mostrar_doble_linea_vertical: 274 push cx ;Preservar contador récords. 275 mov dh,5 276 add dh,cl ;Fila dependiendo del contador. 277 xor bh,bh 278 mov ah,2 279 int 10h ;Posicionar cursor. 280 mov ax,0ABAh ;0BAH = ASCII doble línea vertical. 281 xor bh,bh 282 mov cx,1 ;Un sólo carácter (no repetirlo). 283 int 10h ;Mostrar la doble línea vertical. 284 pop cx ;Restaurar contador récords. 285 ret ;Fin subrutina. 286 ; 287 ; Mostrar el menú principal. 288 ; 289 menu_principal: call pantalla_principal ;Mostrar pantalla principal. 290 mov bx,offset mens4 ;Mostrar parte inferior del 291 call mostrar_texto ;menú principal. 292 mov bx,offset mens5 293 call mostrar_texto 294 mov bx,offset mens6 295 call mostrar_texto 296 mov bx,offset mens7 297 call mostrar_texto 298 mov bx,offset mens8 299 call mostrar_texto 300 entrar_nivel: mov dx,1532h ;Poner cursor en fila 15h 301 xor bh,bh ;y columna 32h para poder 302 mov ah,2 ;entrar el nivel. 303 int 10h 304 mov dx,offset buffer_nivel ;Vaciar buffer de teclado y 305 mov ax,0C0Ah ;permitir que el jugador entre 306 int 21h ;el nivel. 307 mov al,buffer_nivel[2] ;AL = Nivel (en ASCII). 308 cmp al,"0" ;Si el nivel no es cero, 309 jnz no_terminar_prog ;seguir. 310 call borrar_pantalla ;Borrar la pantalla. 311 mov ax,4C00h ;Finalizar el programa. 312 int 21h 313 no_terminar_prog:jc entrar_nivel ;Si esta fuera de rango, volver a 314 ;entrar el nivel. 315 cmp al,"9" ;Si esta fuera de rango, volver a 316 ja entrar_nivel ;entrar el nivel. 317 mov demo,0 ;Suponer que no se pidió demo. 318 mov ah,"6" ;Calcular la velocidad. 319 sub ah,al 320 ja velocidad_calculada ;Si el nivel vale entre 1 y 5, 321 ;no hay demo. Almacenarla. 322 add ah,4 ;Convertir a número de nivel. 323 inc demo ;Indicar que se pidió demo. 324 velocidad_calculada: 325 mov nivel,ah ;Almacenar el número de nivel. 174 Programa ESQUI.ASM
- 176. 326 mov semilla,0 ;Inicializar la semilla para el 327 ;generador de números aleatorios. 328 mov esquiador,40 ;Posición del esquiador. 329 mov cant_arboles,1 ;Cantidad de árboles por línea. 330 mov choque,0 ;Poner indicador de choque a cero. 331 mov espera_tics,1 ;Cantidad de tics a esperar antes 332 ;de mover la pantalla hacia arriba. 333 mov lineas_mismos_arboles,50 ;Cantidad de líneas que faltan 334 ;para cambiar la cantidad de árboles. 335 sub al,"1" ;AL = Indice según nivel. 336 mov ah,31 ;Longitud de la línea del récord. 337 mul ah ;AX = Indice al principio de la línea 338 ;del récord para el nivel pedido. 339 add ax,offset maximo[3] ;AX = Puntero al récord. 340 mov posrec,ax ;Almacenar el puntero. 341 mov bx,offset metros[2] ;Inicializar el contador de metros. 342 mov cx,6 ;Seis dígitos para los metros. 343 ciclo_inic_metros: mov byte ptr [bx],"0" ;Poner el carácter a cero. 344 inc bx ;Apuntar al próximo carácter. 345 loop ciclo_inic_metros ;Cerrar el ciclo. 346 call borrar_pantalla ;Borrar la pantalla. 347 ; 348 ; Comienzo del juego. 349 ; 350 mov bx,offset mensm ;Mostrar los textos "metros" y 351 call mostrar_texto ;"Nivel". 352 mov dx,1815h ;El nivel se debe mostrar en la 353 xor bh,bh ;fila 18h, columna 15h. 354 mov ah,2 355 int 10h 356 mov ax,0A36h 357 sub al,nivel ;AL = Nivel en ASCII. 358 mov bx,7 ;Frente blanco sobre fondo negro. 359 mov cx,1 ;Un sólo carácter (no repetir). 360 int 10h ;Mostrar el nivel. 361 xor ax,ax 362 mov es,ax ;ES = Segmento cero. 363 mov al,es:046ch ;Obtener el tic de reloj de BIOS. 364 mov reloj,al ;Almacenarlo. 365 ciclo_principal:mov ah,2 ;Obtener el estado de las teclas 366 int 16h ;SHIFT. 367 and al,4 ;Se apretó alguna tecla CTRL? 368 jz no_apreto_CTRL ;Saltar si no es así. 369 jmp menu_principal ;Volver al menú principal. 370 no_apreto_CTRL: mov al,es:046Ch ;Obtener el tic de reloj de BIOS. 371 cmp reloj,al ;Compararlo contra el anterior. 372 jz ciclo_principal ;Volver si no cambió. 373 mov reloj,al ;Actualizar el tic de reloj. 374 dec espera_tics ;Ver si pasó el tiempo según el nivel. 375 jnz ciclo_principal ;Volver si no es así. 376 mov al,nivel ;Esperar nuevamente según el nivel. 377 mov espera_tics,al 378 call actualizar_pantalla ;Actualizar la pantalla. 379 mov ah,2 ;Poner el cursor fuera de la pantalla. 380 mov dx,1A00h 381 xor bx,bx 382 int 10h 383 cmp choque,1 ;El esquiador chocó contra un árbol? 384 jnz ciclo_principal ;Volver si no es así. 385 ; 386 ; Fin del juego. 387 ; 388 mov bx,offset mens_choque ;Mostrar mensaje de choque. 389 call mostrar_texto 390 mov bx,offset beep ;Generar sonido. 175 Programa ESQUI.ASM
- 177. 391 call mostrar_texto 392 esperar_espacio:xor ah,ah ;Esperar a que el jugador apriete 393 int 16h ;alguna tecla. 394 cmp al," " ;Es la barra espaciadora? 395 jnz esperar_espacio ;Seguir esperando si no es así. 396 push cs 397 pop es ;ES = Segmento de código. 398 mov si,posrec ;SI = Puntero al récord. 399 mov di,offset metros[2] ;DI = Puntero a la cantidad de metros. 400 mov cx,6 ;CX = Cantidad de dígitos a comparar. 401 cld ;La cadena se debe procesar en 402 ;direcciones ascendentes. 403 rep cmpsb ;Realizar la comparación. 404 jae ir_a_menu_principal ;Saltar si no es récord. 405 mov si,offset metros[2] ;SI = Puntero a la cantidad de metros. 406 mov di,posrec ;DI = Puntero al récord. 407 mov cx,3 ;CX = Cantidad de palabras a mover. 408 rep movsw ;Poner el nuevo récord. 409 mov al," " ;Rellenar con espacios. 410 mov cl,21 ;Cantidad de caracteres. 411 rep stosb ;Borrar el nombre anterior. 412 call pantalla_principal ;Mostrar parte sup. pantalla principal. 413 mov dx,0F23h 414 sub dh,nivel ;Posición del cursor según el nivel. 415 xor bh,bh 416 mov ah,2 417 int 10h ;Posicionar el cursor. 418 entrar_nombre: mov dx,offset buffer_nombre ;Vaciar buffer de teclado y 419 mov ax,0C0Ah ;permitir que el jugador entre 420 int 21h ;su nombre. 421 mov cl,buffer_nombre[1] ;CL = Cantidad de caracteres entrados. 422 or cl,cl ;Hubo alguno? 423 jz entrar_nombre ;Entrar de nuevo si no se entró nada. 424 xor ch,ch ;Extender a 16 bits. 425 mov si,offset buffer_nombre[2] ;SI = Puntero al nombre entrado. 426 mov di,posrec ;DI = Puntero al récord. 427 add di,7 ;DI = Puntero al nuevo nombre. 428 rep movsb ;Poner el nuevo nombre. 429 mov ah,3Ch ;Abrir el archivo ejecutable del 430 mov dx,offset nombre_programa ;programa truncándolo a cero 431 int 21h ;bytes. 432 jc ir_a_menu_principal ;Volver a menú principal si no se 433 ;puede abrir el archivo. 434 mov bx,ax ;BX = Handle del archivo. 435 mov cx,fin_programa - comienzo ;CX = Longitud del programa. 436 mov dx,offset comienzo ;DX = Comienzo del programa. 437 mov ah,40h ;Escribir el programa en el disco. 438 int 21h 439 jc final_anormal ;Saltar si no se pudo. 440 mov ah,3eh ;Cerrar el archivo. 441 int 21h 442 jc final_anormal ;Saltar si no se pudo. 443 ir_a_menu_principal: 444 jmp menu_principal ;Volver al menú principal. 445 final_anormal: mov ah,3eh ;Cerrar el archivo. 446 int 21h 447 mov ax,4c01h ;Indicar final anormal del programa. 448 int 21h 449 fin_programa equ $ 450 esqui ends 451 end comienzo 176 Programa ESQUI.ASM
