EVOLUCION DE LOS MICROPROCESADORES (FAMILIA PENTIUM)CAMILO ANDRES TORRES SANTOSJUAN DAVID JIMENEZ COGOLLOGRUPO 2U.P.CVALLEDUPAR, CESAR2010

En1969, Silicon Valley, en el estado de California (EEUU) era el centro de la industria de los semiconductores. Por ello, gente de la empresa Busicom, una joven empresa japonesa, fue a la compañía Intel (fundada el año anterior) para que hicieran un conjunto de doce chips para el corazón de su nueva calculadora de mesa de bajo costo. Al principio se pensó que no se podía hacer, ya que Intel no estaba preparada para realizar circuitos "a medida". Pero Marcian Edward Ted Hoff, Jr., jefe del departamento de investigación de aplicaciones, pensó que habría una mejor forma de realizar el trabajo. Durante el otoño (del hemisferio norte) de 1969 Hoff, ayudado por Stanley Mazor, definieron una arquitectura consistente en una CPU de 4 bits, una memoria ROM (de sólo lectura) para almacenar las instrucciones de los programas, una RAM (memoria de lectura y escritura) para almacenar los datos y algunos puertos de entrada/salida para la conexión con el teclado, la impresora, las llaves y las luces. Además definieron y verificaron el conjunto de instrucciones con la ayuda de ingenieros de Busicom (particularmente Masatoshi Shima). MICROPROCESADOR 4004

En abril de 1970 Federico Faggin se sumó al staff de Intel. El trabajo de él era terminar el conjunto de chips de la calculadora. Se suponía que Hoff y Mazor habían completado el diseño lógico de los chips y solamente quedarían definir los últimos detalles para poder comenzar la producción. Esto no fue lo que Faggin encontró cuando comenzó a trabajar en Intel ni lo que Shima encontró cuando llegó desde Japón. Shimaesperaba revisar la lógica de diseño, confirmando que Busicom podría realizar su calculadora y regresar a Japón. Se puso furioso cuando vio que estaba todo igual que cuando había ido seis meses antes, con lo que dijo (en lo poco que sabía de inglés) "Vengo acá a revisar. No hay nada para revisar. Esto es sólo idea". No se cumplieron los plazos establecidos en el contrato entre Intel y Busicom. De esta manera, Faggin tuvo que trabajar largos meses, de 12 a 16 horas por día. Finalmente pudo realizar los cuatro chips arriba mencionados. El los llamó "familia 4000". Estaba compuesto por cuatro dispositivos de 16 pines: el 4001 era una ROM de dos kilobits con salida de cuatro bits de datos; el 4002 era una RAM de 320 bits con el port de entrada/salida (bus de datos) de cuatro bits; el 4003 era un registro de desplazamiento de 10 bits con entrada serie y salida paralelo; y el 4004 era la CPU de 4 bits.

El 4001 fue el primer chip diseñado y terminado. La primera fabricación ocurrió en octubre de 1970 y el circuito trabajó perfectamente. En noviembre salieron el 4002 con un pequeño error y el 4003 que funcionó correctamente. Finalmente el 4004 vino unos pocos días antes del final de 1970. Fue una lástima porque en la fabricación se habían olvidado de poner una de las máscaras. Tres semanas después vinieron los nuevos 4004, con lo que Faggin pudo realizar las verificaciones. Sólo encontró unos pequeños errores. En febrero de 1971 el 4004 funcionaba correctamente. En el mismo mes recibió de Busicom las instrucciones que debían ir en la ROM. A mediados de marzo de 1971, envió los chips a Busicom, donde verificaron que la calculadora funcionaba perfectamente. Cada calculadora necesitaba un 4004, dos 4002, cuatro 4001 y tres 4003. Tomó un poco menos de un año desde la idea al producto funcionando correctamente. Luego de que el primer microprocesador fuera una realidad, Faggin le pidió a la gerencia de Intel que utilizara este conjunto de chips para otras aplicaciones. Esto no fue aprobado, pensando que la familia 4000 sólo serviría para calculadoras. Además, como fue producido mediante un contrato exclusivo, sólo lo podrían poner en el mercado teniendo a Busicom como intermediario.

Después de hacer otros dispositivos utilizando la familia 4000, Faggin le demostró a Robert Noyce (entonces presidente de Intel) la viabilidad de estos integrados para uso general. Finalmente ambas empresas llegaron a un arreglo: Intel le devolvió los 60000 dólares que había costado el proyecto, sólo podría vender los integrados para aplicaciones que no fueran calculadoras y Busicom los obtendría más baratos (ya que se producirían en mayor cantidad). El 15 de noviembre de 1971, la familia 4000, luego conocida como MCS-4 (Micro Computer System 4-bit) fue finalmente introducida en el mercado.

Es un microprocesador de 4 bits de bus de datos, direcciona 32768 bits de ROM y 5120 bits de RAM. Además se pueden direccionar 16 ports de entrada (de 4 bits) y 16 ports de salida (de 4 bits). Contiene alrededor de 2300 transistores MOS de canal P de 10 micrones. El ciclo de instrucción es de 10,8 microsegundos. DESCRIPCIÓN DEL 4004

Este microprocesador estaba encapsulado en el formato DIP (Dual Inline Package) de 16 patas (ocho de cada lado). La distancia entre las patas es de 0,1 pulgadas (2,54 milímetros), mientras que la distancia entre patas enfrentadas es de 0,3 pulgadas (7,68 milímetros). Nótese en el gráfico de la derecha el semicírculo que identifica la posición de la pata 1. Esto sirve para no insertar el chip al revés en el circuito impreso. TERMINALES DEL 4004

Las funciones de las 16 patas con las que se conecta el 4004 con el exterior son las siguientes:1 D0 2 D1 3 D2 4 D3 Todas las direcciones y datos de RAM y ROM pasan por estas líneas 5 VSS Referencia de tierra. Es la tensión más positiva.6 Clock phase 1, 7 Clock phase 2 Son las dos fases de entrada de reloj (clock) 8 Sync output Señal de sincronismo generada por el procesador. Indica el comienzo de un ciclo de instrucción. 9 Reset Un "1" lógico aplicado en esta pata borra todos los flags y registros de estado y fuerza el contador de programa (PC) a cero. Para que actúe correctamente, esta línea deberá activarse por 64 ciclos de reloj (8 ciclos de máquina). 10 Test La instrucción JCN verifica el estado de esta línea. 11 CM-ROM (Control Memory Outputs) Esta señal está activa cuando el procesador necesita datos de la ROM 12 VDD Alimentación del microprocesador. La tensión debe ser de -15V +/- 5% 13 CM-RAM3 Éstas son las señales de selección de banco para indicar a cuál RAM 4002 desea acceder el microprocesador 14 CM-RAM215 CM-RAM1 16 CM-RAM0

En 1969 Computer Terminal Corp. (ahora Datapoint) visitó Intel. Vic Poor, vicepresidente de Investigación y Desarrollo en CTC quería integrar la CPU (unos cien componentes TTL) de su nueva terminal Datapoint 2200 en unos pocos chips y reducir el costo y el tamaño del circuito electrónico. Ted Hoff observó la arquitectura, el conjunto de instrucciones y el diseño lógico que había presentado CTC y estimó que Intel podría integrarlo en un sólo chip, así que Intel y CTC firmaron un contrato para desarrollar el chip. El chip, internamente llamado 1201, sería un dispositivo de 8 bits. Pensado para la aplicación de terminal inteligente, debería ser más complejo que el 4004. Al principio parecía que el 1201 saldría antes que el 4004 ya que Federico Faggin tenía que desarrollar cuatro chips, siendo el 4004 el último de ellos. Sin embargo, después de algunos meses de trabajo con el 1201, el diseñador, Hal Feeney, fue puesto a diseñar un chip de memoria, con lo que el proyecto del 1201 fue puesto en el "freezer". Mientras tanto, CTC también contrató a la empresa Texas Instruments para hacer el diseño del mismo chip como fuente alternativa. Al final de 1970 Intel continuó con el proyecto del 1201 bajo la dirección de Faggin y Feeney fue puesto nuevamente a trabajar en este proyecto.MICROPROCESADOR 8008

En junio de 1971, TI puso un aviso en la revista Electronics donde se detallaban las capacidades de este integrado MOS LSI. Con la leyenda "CPU en un chip" se acompañaba la descripción del circuito a medida para la terminal Datamation 2200. El aviso decía "TI lo desarrolló y lo está produciendo para Computer Terminal Corp.". Las dimensiones indicadas eran 5,46 por 5,71 mm, un chip enorme aun para la tecnología de 1971 y era 225% más grande que el tamaño estimado por Intel. El chip de Texas Instruments, sin embargo, jamás funcionó y no se puso en el mercado. Sorprendentemente, TI patentó la arquitectura del 1201, que fue realizado por CTC con algunos cambios de Intel, con lo que luego hubo batallas legales entre Intel y TI. Durante el verano (en el hemisferio norte) de 1971, mientras el trabajo con el 1201 estaba progresando rápidamente, Datapoint decidió que no necesitaba más el 1201. La recesión económica de 1970 había bajado el costo de los circuitos TTL de tal manera que ya no era rentable el circuito a medida. Datapoint le dejó usar la arquitectura a Intel y a cambio la última no le cobraba más los costos de desarrollo. Intel decidió cambiarle el nombre al 1201: se llamaría 8008. El primero de abril de 1972 se lanzó este microprocesador al mercado con un conjunto de chips de soporte, como una familia de productos llamado MCS-8. Estos chips de soporte eran integrados existentes con los nombres cambiados. El interés del mercado por el MCS-8 fue muy alto, sin embargo las ventas fueron bajas.

Para solucionar este inconveniente, se diseñaron herramientas de hardware y software, entrenamiento y sistemas de desarrollo. Estos últimos son computadoras especializadas para desarrollar y depurar programas (quitarles los errores) para el microprocesador específico. Un año después, Intel recibía más dinero de los sistemas de desarrollo que de los microprocesadores y chips de soporte. A título informativo cabe destacar que este microprocesador de ocho bits poseía alrededor de 3500 transistores, direccionaba 16 KBytes y la frecuencia máxima de reloj (clock) era de 108 KHz.

MICROPROCESADOR 8080 Durante el verano de 1971, Federico Faggin fue a Europa para realizar seminarios sobre el MCS-4 y el 8008 y para visitar clientes. Recibió una gran cantidad de críticas (algunas de ellas constructivas) acerca de la arquitectura y el rendimiento de los microprocesadores. Las compañías que estaban más orientadas hacia la computación eran las que le decían las peores críticas. Cuando regresó a su casa, se le ocurrió una idea de cómo hacer un microprocesador de 8 bits mejor que el 8008, incorporando muchas de las características que esa gente estaba pidiendo, sobre todo, más velocidad y facilidad de implementación en el circuito. Decidió utilizar el nuevo proceso NMOS (que utiliza transistores MOS de canal N) que se utilizaba en las últimas memorias RAM dinámicas de 4 kilobits, además le agregó una mejor estructura de interrupciones, mayor direccionamiento de memoria (16 KB en el 8008 contra 64 KB en el 8080) e instrucciones adicionales (como se puede apreciar en las descripciones de los conjuntos de instrucciones que se encuentran más abajo). Al principio de 1972 decidió realizar el nuevo chip. Sin embargo Intel decidió esperar a que el mercado respondiera primero con el MCS-4 y luego con el MCS-8 antes de dedicar más dinero al desarrollo de nuevos diseños. En el verano de 1972, la decisión de Intel fue comenzar con el desarrollo del nuevo microprocesador. Shima (el mismo de antes) comenzó a trabajar en el proyecto en noviembre. La primera fabricación del 8080 se realizó en diciembre de 1973. Los miembros del grupo que hacían el desarrollo encontraron un pequeño error y el primero de abril de 1974 se pudo lanzar al mercado el microprocesador.

El 8080 realmente creó el verdadero mercado de los microprocesadores. El 4004 y el 8008 lo sugirieron, pero el 8080 lo hizo real. Muchas aplicaciones que no eran posibles de realizar con los microprocesadores previos pudieron hacerse realidad con el 8080. Este chip se usó inmediatamente en cientos de productos diferentes. En el 8080 corría el famoso sistema operativo CP/M (siglas de Control Program for Microcomputers) de la década del '70 que fue desarrollado por la compañía Digital Research. Como detalle constructivo el 8080 tenía alrededor de 6000 transistores MOS de canal N (NMOS) de 6 micrones, se conectaba al exterior mediante 40 patas (en formato DIP) y necesitaba tres tensiones para su funcionamiento (típico de los circuitos integrados de esa época): +12V, +5V y -5V. La frecuencia máxima era de 2 MHz. La competencia de Intel vino de Motorola. Seis meses después del lanzamiento del 8080, apareció el 6800. Este producto era mejor en varios aspectos que el primero. Sin embargo, la combinación de tiempos (el 8080 salió antes), "marketing" más agresivo, la gran cantidad de herramientas de hardware y software, y el tamaño del chip (el del 8080 era mucho menor que el del 6800 de Motorola) inclinaron la balanza hacia el 8080. El mayor competidor del 8080 fue el microprocesador Z-80, que fue lanzado en 1976 por la empresa Zilog (fundada por Faggin). Entre las ventajas pueden citarse: mayor cantidad de instrucciones (158 contra 74), frecuencia de reloj más alta, circuito para el apoyo de refresco de memorias RAM dinámicas, compatibilidad de código objeto (los códigos de operación de las instrucciones son iguales) y una sola tensión para su funcionamiento (+5V). El Z-80 fue concebido por Federico Faggin y Masatoshi Shima como una mejora al 8080, comenzando el desarrollo a partir de noviembre de 1974 en la empresa presidida por el primero. Tal fue el éxito que tuvo esta CPU que luego varias empresas comenzaron a producir el chip: SGS-Ates, Mostek, Philips, Toshiba, NEC, Sharp, etc. Este microprocesador ocupó rápidamente el lugar del anterior y se usó en todo tipo de microcomputadoras (incluyendo muchas de las "home computers" de la primera mitad de la década del '80).

TERMINALES DEL 8080 Este microprocesador estaba encapsulado en el formato DIP (Dual Inline Package) de 40 patas (veinte de cada lado). La distancia entre las patas es de 0,1 pulgadas (2,54 milímetros), mientras que la distancia entre patas enfrentadas es de 0,6 pulgadas (15,32 milímetros). Nótese en el gráfico el semicírculo que identifica la posición de la pata 1. Esto sirve para no insertar el chip al revés en el circuito impreso.

MICROPROCESADOR 8085 El siguiente microprocesador creado por la empresa Intel fue el 8085 en 1977. La alimentación es única: requiere sólo +5V. Esto se debe a la nueva tecnología utilizada para la fabricación llamada HMOS (High performance N-channel MOS) que además permite una mayor integración, llegando a la VLSI (Very Large Scale of Integration o muy alta escala de integración) con más de diez mil transistores (el 8085 no es VLSI, pero sí el 8088, como se verá más adelante). Tiene incorporado el generador de pulsos de reloj con lo que sólo hace falta un cristal de cuarzo y un par de capacitores externos (para el 8080 se necesitaba el circuito integrado auxiliar que lleva el código 8224). Además está mejorado en lo que se refiere a las interrupciones. Incluye las 74 instrucciones del 8080 y posee dos adicionales (RIM y SIM) referidas a este sistema de interrupciones y a la entrada y salida serie. El bus de datos está multiplexado con los ocho bits menos significativos del bus de direcciones (utiliza los mismos pines para ambos buses), con lo que permite tener más pines libres para el bus de control del microprocesador (el 8080 necesitaba un integrado especial, el 8228, para generar el bus de control). Intel produjo ROMs, RAMs y chips de soporte que tienen también el bus multiplexado de la misma manera que el microprocesador. Todos estos integrados forman la familia MCS-85. Debido a la gran densidad de integración comparado con el 8080, se utilizó mucho este microprocesador en aplicaciones industriales. Sin embargo, para aplicaciones de computación de uso general, se extendió más el uso del microprocesador Z-80 como se indicó en el apartado referente al 8080.

INTERRUPCIONES DEL 8085 El microprocesador 8085 posee un complejo y completo sistema de interrupciones. Esta uP posee cinco terminales destinados al tratamiento de interrupciones. Recordemos que una interrupción es un artificio hardware/software por el cual es posible detener el programa en curso para que, cuando se produzca un evento predeterminado, después de concluir la instrucción que está ejecutando, efectúe un salto a una determinada subrutina en donde se efectuará el tratamiento de la interrupción; una vez acabado éste, el uP continúa con la instrucción siguiente del programa principal. Así pues, el 8085 dispone de tres formas diferentes de tratar las interrupciones que le llegan por los citados cinco terminales. Los nombres de estos cinco terminales son:INTR (Interrupt Request): Por esta entrada se introduce una interrupción que es aceptada o no según haya sido previamente indicado por las instrucciones EI (Permitir interrupciones) o DI (No permitir interrupciones). Cuando una interrupción es permitida y ésta se ha producido, la CPU busca una instrucción RST (de un sólo byte), que es presentada por el bus de datos por el periférico que interrumpe. Este byte tiene el formato binario 11 XXX 111. La subrutina se ubicará en la dirección 00 XXX 000. RST 5.5, RST 6.5 y RST 7.5: Los terminales de RST 5.5 y RST 6.5 detectan la interrupción sólo si la señal que se les aplica es un uno lógico o nivel alto de una cierta duración, lo mismo que la entrada anterior INTR; sin embargo, la entrada de interrupción correspondiente al terminal RST 7.5 se excita por flanco ascendente, es decir, por una transición de cero a uno. Esta transición se memoriza en un biestable en el interior del uP. Estas interrupciones se pueden habilitar o deshabilitar mediante las instrucciones EI y DI, como en el caso de INTR; pero además son enmascarables por software mediante la instrucción SIM (Set Interrupt Mask). Es posible leer tanto el estado de la máscara como las interrupciones que se han producido y aún no se atendieron mediante la instrucción RIM. TRAP: Es una interrupción no enmascarable que es activada cuando el terminal del mismo nombre se lleva a nivel lógico uno. Esta interrupción es la de más alta prioridad, por lo que puede ser usada para tratar los acontecimientos más relevantes, tales como errores, fallos de alimentación, etc

CONTROL DE ENTRADA/SALIDA SERIE Este microprocesador posee dos terminales denominados SID (Serial Input Data) y SOD (Serial Output Data). Estos terminales se pueden usar con propósitos generales. Por ejemplo el terminal SID se puede conectar a un interruptor y el SOD a un LED (a través de una compuerta inversora externa). Para leer el estado del terminal SID se ejecuta la instrucción RIM, con lo que se puede leer en el bit 7 del acumulador el estado de dicho terminal. Para enviar un dato por el terminal SOD se ejecuta la instrucción SIM, donde el bit 7 del acumulador debe tener el valor a poner en el terminal, y el bit 6 debe estar a uno.

Este microprocesador estaba encapsulado en el formato DIP (Dual Inline Package) de 40 patas (veinte de cada lado). La distancia entre las patas es de 0,1 pulgadas (2,54 milímetros), mientras que la distancia entre patas enfrentadas es de 0,6 pulgadas (15,32 milímetros). Nótese en el gráfico el semicírculo que identifica la posición de la pata 1. Esto sirve para no insertar el chip al revés en el circuito impreso.

MICROPROCESADORES 8086 Y 8088 En junio de 1978 Intel lanzó al mercado el primer microprocesador de 16 bits: el 8086. En junio de 1979 apareció el 8088 (internamente igual que el 8086 pero con bus de datos de 8 bits) y en 1980 los coprocesadores 8087 (matemático) y 8089 (de entrada y salida). El primer fabricante que desarrolló software y hardware para estos chips fue la propia Intel. Reconociendo la necesidad de dar soporte a estos circuitos integrados, la empresa invirtió gran cantidad de dinero en un gran y moderno edificio en Santa Clara, California, dedicado al diseño, fabricación y venta de sus sistemas de desarrollo que, como se explicó anteriormente, son computadoras autosuficientes con el hardware y software necesario para desarrollar software de microprocesadores. Los sistemas de desarrollo son factores clave para asegurar las ventas de una empresa fabricantes de chips. La inmensa mayoría de ventas son a otras empresas, las cuales usan estos chips en aparatos electrónicos, diseñados, fabricados y comercializados por ellas mismas. A estas empresas se las llama "fabricantes de equipo original", o en inglés, OEM (Original Equipment Manufacturer). El disminuir el tiempo de desarrollo de hardware y software para las OEM es esencial, ya que el mercado de estos productos es muy competitivo. Necesitan soporte pues los meses que les puede llevar el desarrollo de las herramientas apropiadas les puede significar pérdidas por millones de dólares. Además quieren ser los primeros fabricantes en el mercado, con lo cual pueden asegurarse las ventas en dos áreas importantes: a corto plazo, ya que al principio la demanda es mucho mayor que la oferta, y a largo plazo, ya que el primer producto marca a menudo los estándares.

De esta manera la empresa Intel había desarrollado una serie completa de software que se ejecutaba en una microcomputadora basada en el 8085 llamada "Intellec Microcomputer Development System". Los programas incluían ensambladores cruzados (éstos son programas que se ejecutan en un microprocesador y generan código de máquina que se ejecuta en otro), compiladores de PL/M, Fortran y Pascal y varios programas de ayuda. Además había un programa traductor llamado CON V86 que convertía código fuente 8080/8085 a código fuente 8086/8088. Si se observan de cerca ambos conjuntos de instrucciones, queda claro que la transformación es sencilla si los registros se traducen así: A -> AL, B -> CH, C -> CL, D -> DH, E -> DL, H -> BH y L -> BL. Puede parecer complicado traducir LDAX B (por ejemplo) ya que el 8088 no puede utilizar el registro CX para direccionamiento indirecto, sin embargo, se puede hacer con la siguiente secuencia: MOV SI, CX; MOV AL, [SI]. Esto aprovecha el hecho que no se utiliza el registro SI. Por supuesto el programa resultante es más largo (en cantidad de bytes) y a veces más lento de correr que en su antecesor 8085. Este programa de conversión sólo servía para no tener que volver a escribir los programas en una primera etapa. Luego debería reescribirse el código fuente en assembler para poder obtener las ventajas de velocidad ofrecidas por el 8088. Luego debía correr el programa en la iSBC 86/12 Single Board Computer basado en el 8086. Debido al engorro que resultaba tener dos plaquetas diferentes, la empresa Godbout Electronics (también de California) desarrolló una placa donde estaban el 8085 y el 8088, donde se utilizaba un ensamblador cruzado provisto por la compañía Microsoft. Bajo control de software, podían conmutarse los microprocesadores. El sistema operativo utilizado era el CP/M (de Digital Research). El desarrollo más notable para la familia 8086/8088 fue la elección de la CPU 8088 por parte de IBM (International Business Machines) cuando en 1981 entró en el campo de las computadoras personales. Esta computadora se desarrolló bajo un proyecto con el nombre "Acorn" (Proyecto "Bellota") pero se vendió bajo un nombre menos imaginativo, pero más correcto: "Computadora Personal IBM", con un precio inicial entre 1260 dólares y 3830 dólares según la configuración (con 48KB de memoria RAM y una unidad de discos flexibles con capacidad de 160KB costaba 2235 dólares). Esta computadora entró en competencia directa con las ofrecidas por Apple (basado en el 6502) y por Radio Shack (basado en el Z-80).

ARQUITECTURA DE LOS PROCESADORES 8088 Y 8086 El 8086 es un microprocesador de 16 bits, tanto en lo que se refiere a su estructura como en sus conexiones externas, mientras que el 8088 es un procesador de 8 bits que internamente es casi idéntico al 8086. La única diferencia entre ambos es el tamaño del bus de datos externo. Intel trata esta igualdad interna y desigualdad externa dividiendo cada procesador 8086 y 8088 en dos sub-procesadores. O sea, cada uno consta de una unidad de ejecución (EU: ExecutionUnit) y una unidad interfaz del bus (BIU: Bus Interface Unit). La unidad de ejecución es la encargada de realizar todas las operaciones mientras que la unidad de interfaz del bus es la encargada de acceder a datos e instrucciones del mundo exterior. Las unidades de ejecución son idénticas en ambos microprocesadores, pero las unidades de interfaz del bus son diferentes en varias cuestiones, como se desprende del siguiente diagrama en bloques:

La ventaja de esta división fue el ahorro de esfuerzo necesario para producir el 8088. Sólo una mitad del 8086 (el BIU) tuvo que rediseñarse para producir el 8088. La explicación del diagrama en bloques es la siguiente:REGISTROS DE USO GENERAL DEL 8086/80881- Tienen 16 bits cada uno y son ocho:AX = Registro acumulador, dividido en AH y AL (8 bits cada uno).Usándolo se produce (en general) una instrucción que ocupa un byte menos que si se utilizaran otros registros de uso general. Su parte más baja, AL, también tiene esta propiedad. El último registro mencionado es el equivalente al acumulador de los procesadores anteriores (8080 y 8085). Además hay instrucciones como DAA; DAS; AAA; AAS; AAM; AAD; LAHF; SAHF; CBW; IN y OUT que trabajan con AX o con uno de sus dos bytes (AH o AL). También se utiliza este registro (junto con DX a veces) en multiplicaciones y divisiones. 2- BX = Registro base, dividido en BH y BL.Es el registro base de propósito similar (se usa para direccionamiento indirecto) y es una versión más potente del par de registros HL de los procesadores anteriores.3- CX = Registro contador, dividido en CH y CL.Se utiliza como contador en bucles (instrucción LOOP), en operaciones con cadenas (usando el prefijo REP) y en desplazamientos y rotaciones (usando el registro CL en los dos últimos casos).4- DX = Registro de datos, dividido en DH y DL.Se utiliza junto con el registro AX en multiplicaciones y divisiones, en la instrucción CWD y en IN y OUT para direccionamiento indirecto de puertos (el registro DX indica el número de puerto de entrada/salida).

5- SP = Puntero de pila (no se puede subdividir).Aunque es un registro de uso general, debe utilizarse sólo como puntero de pila, la cual sirve para almacenar las direcciones de retorno de subrutinas y los datos temporarios (mediante las instrucciones PUSH y POP). Al introducir (push) un valor en la pila a este registro se le resta dos, mientras que al extraer (pop) un valor de la pila este a registro se le suma dos.6- BP = Puntero base (no se puede subdividir).Generalmente se utiliza para realizar direccionamiento indirecto dentro de la pila.7- SI = Puntero índice (no se puede subdividir).Sirve como puntero fuente para las operaciones con cadenas. También sirve para realizar direccionamiento indirecto.8- DI = Puntero destino (no se puede subdividir).Sirve como puntero destino para las operaciones con cadenas. También sirve para realizar direccionamiento indirecto.Cualquiera de estos registros puede utilizarse como fuente o destino en operaciones aritméticas y lógicas, lo que no se puede hacer con ninguno de los seis registros que se verán más adelante.

INDICADORES (FLAGS) Hay nueve indicadores de un bit en este registro de 16 bits. Los cuatro bits más significativos están indefinidos, mientras que hay tres bits con valores determinados: los bits 5 y 3 siempre valen cero y el bit 1 siempre vale uno (esto también ocurría en los procesadores anteriores). CF (Carry Flag, bit 0): Si vale 1, indica que hubo "arrastre" (en caso de suma) hacia, o "préstamo" (en caso de resta) desde el bit de orden más significativo del resultado. Este indicador es usado por instrucciones que suman o restan números que ocupan varios bytes. Las instrucciones de rotación pueden aislar un bit de la memoria o de un registro poniéndolo en el CF. PF (Parity Flag, bit 2): Si vale uno, el resultado tiene paridad par, es decir, un número par de bits a 1. Este indicador se puede utilizar para detectar errores en transmisiones. AF (Auxiliary carry Flag, bit 4): Si vale 1, indica que hubo "arrastre" o "préstamo" del nibble (cuatro bits) menos significativo al nibble más significativo. Este indicador se usa con las instrucciones de ajuste decimal. ZF (Zero Flag, bit 6): Si este indicador vale 1, el resultado de la operación es cero. SF (Sign Flag, bit 7): Refleja el bit más significativo del resultado. Como los números negativos se representan en la notación de complemento a dos, este bit representa el signo: 0 si es positivo, 1 si es negativo.

TF (Trap Flag, bit 8): Si vale 1, el procesador está en modo paso a paso. En este modo, la CPU automáticamente genera una interrupción interna después de cada instrucción, permitiendo inspeccionar los resultados del programa a medida que se ejecuta instrucción por instrucción. IF (Interrupt Flag, bit 9): Si vale 1, la CPU reconoce pedidos de interrupción externas enmascarables (por el pin INTR). Si vale 0, no se reconocen tales interrupciones. Las interrupciones no enmascarables y las internas siempre se reconocen independientemente del valor de IF. DF (Direction Flag, bit 10): Si vale 1, las instrucciones con cadenas sufrirán "auto-decremento", esto es, se procesarán las cadenas desde las direcciones más altas de memoria hacia las más bajas. Si vale 0, habrá "auto-incremento", lo que quiere decir que las cadenas se procesarán de "izquierda a derecha". OF (Overflow flag, bit 11): Si vale 1, hubo un desborde en una operación aritmética con signo, esto es, un dígito significativo se perdió debido a que tamaño del resultado es mayor que el tamaño del destino.

Este microprocesador está encapsulado en el formato DIP (Dual Inline Package) de 40 patas (veinte de cada lado). La distancia entre las patas es de 0,1 pulgadas (2,54 milímetros), mientras que la distancia entre patas enfrentadas es de 0,6 pulgadas (15,32 milímetros). Nótese en el gráfico el semicírculo que identifica la posición de la pata 1. Esto sirve para no insertar el chip al revés en el circuito impreso. El 8086/8088 puede conectarse al circuito de dos formas distintas: el modo máximo y el modo mínimo. El modo queda determinado al poner un determinado terminal (llamado MN/MX) a tierra o a la tensión de alimentación. El 8086/8088 debe estar en modo máximo si se desea trabajar en colaboración con el Procesador de Datos Numérico 8087 y/o el Procesador de Entrada/Salida 8089 (de aquí se desprende que en la IBM PC el 8088 está en modo máximo). En este modo el 8086/8088 depende de otros chips adicionales como el Controlador de Bus 8288 para generar el conjunto completo de señales del bus de control. El modo mínimo permite al 8086/8088 trabajar de una forma más autónoma (para circuitos más sencillos) en una manera casi idéntica al microprocesador 8085.

COPROCESADOR MATEMATICO 8087 El procesador de datos numérico (NDP) 8087 aumenta el juego de instrucciones del 8086/8088 mejorando su capacidad de tratamiento de números. Se utiliza como procesador paralelo junto al 8086/8088 añadiendo 8 registros de coma flotante de 80 bits así como instrucciones adicionales. Utiliza su propia cola de instrucciones para controlar el flujo de instrucciones del 8086/8088, ejecutando sólo aquellas instrucciones que le corresponden, e ignorando las destinadas a la CPU 8086/8088. El 8086/8088 deberá funcionar en modo máximo para poder acomodar el 8087. Las instrucciones del NDP 8087 incluyen un juego completo de funciones aritméticas así como un potente núcleo de funciones exponenciales, logarítmicas y trigonométricas. Utiliza un formato interno de números en coma flotante de 80 bits con el cual gestiona siete formatos exteriores. Como detalle constructivo, cabe mencionar que el 8087 posee 45.000 transistores y consume 3 watt.

LOS NUMEROS Y SU TRATAMIENTO Hay dos tipos de números que aparecen normalmente durante el cálculo: los números enteros y los números reales. Aunque los enteros no dejan de ser un subconjunto de los reales, la computadora trabaja de formas distintas con ambos. Los enteros son fáciles de tratar para la computadora. Los chips microprocesadores de propósito general trabajan con números enteros utilizando la representación binaria de números en complemento a dos. Pueden trabajar incluso con números que excedan el tamaño de la palabra a base de fragmentar los números en unidades más pequeñas. Es lo que se llama aritmética de precisión múltiple. Los números reales, sin embargo, son más difíciles. En primer lugar, la mayoría de ellos nunca pueden representarse exactamente. La representación en coma flotante permite una representación aproximada muy buena en la práctica de los números reales. La representación en coma flotante es en el fondo una variación de la notación científica que puede verse en el visualizador de cualquier calculadora. Con este sistema, la representación de un número consta de tres partes: el signo, el exponente y la mantisa. Antes de continuar, veremos por qué es necesaria esta representación. Para los principiantes en el tema, consideremos el siguiente ejemplo de notación científica: 4,1468E2. En este ejemplo el signo es positivo (porque no está se supone positivo), la mantisa es 4,1468 y el exponente 2. El valor representado por este número es: 4,1468 x 10 ^ 2 = 414,68.

PRECISION Y RANGO En la representación de números reales aparecen dos problemas fundamentales: la precisión y el rango. Por precisión se entiende la exactitud de un número. En la representación de coma flotante, la mantisa es la encargada de la precisión. La mantisa contiene los dígitos significativos del número independientemente de dónde esté colocada la coma decimal. Si queremos aumentar la precisión de un esquema de representación de punto flotante, basta con añadir dígitos a la mantisa. La precisión no es problema en el caso de los enteros, puesto que todo entero viene representado exactamente por su representación en complemento a dos. La representación precisa de los números reales sí es un problema ya que la mayoría de ellos tiene infinitos dígitos, cosa imposible de representar exactamente en una máquina con un número finito de componentes. Puesto que las computadoras permiten almacenar un número finito de dígitos, la representación de los números reales debe realizarse necesariamente por medio de aproximaciones. El rango está relacionado con el tamaño de los números que se pueden representar. En los enteros, el rango depende del número de bits que se utilicen. Por ejemplo, con 16 bits pueden representarse números comprendidos entre -32768 y 32767. Para representar todos los enteros sería de nuevo necesario un número infinito de bits. Como puede verse, incluso los enteros tienen un rango restringido. En la notación de coma flotante, es el exponente el que fija el rango. Separando los problemas de precisión y de rango, la notación en coma flotante permite obtener rangos muy grandes con precisión razonable. El rango sigue siendo finito, porque sólo se puede representar un número finito de dígitos del exponente, pero tales dígitos permiten representar un número bastante grande de una forma compacta.

IMPLEMENTACION DE LA REPRESENTACION EN COMA FLOTANTE Hay muchas formas de implementar la representación en coma flotante. Intel sigue el método propuesto por el instituto de normalización IEEE. Para ver cómo trabaja, volvamos de nuevo a la notación científica. Por ejemplo, en notación científica decimal el número 414,68 suele escribirse como 4,1468E2 y el número -0,00345 suele representarse como -3,45E-3. En cada caso el número consta de un signo (en el primer número no aparece por ser positivo), una mantisa y un exponente. La "E" indica sencillamente "exponente" y puede leerse como "diez a la". Normalmente, la coma decimal se coloca a la derecha del primer dígito significativo. Cuando esto ocurre, se dice que el número está normalizado. El número cero es un caso particular que no admite normalización. Puede representarse por una mantisa cero. El exponente en tal caso es arbitrario, aunque se siguen algunos convenios dependiendo de la implementación particular.

En contraste con la notación científica usual que utiliza la base 10, las computadoras utilizan la base 2 a la vez como base de la expresión exponencial, y como base para representar la mantisa y el exponente. Así, por ejemplo, el número 5,325 sería 4 + 1 + 1/4 + 1/8 = 101,111 (base 2) y se escribe en notación científica "binaria" como +1,01011E2. En este caso "E" debe leerse como "2 a la", y el incrementar o decrementar el exponente significa desplazar convenientemente la coma binaria. Cuando se almacena un número binario en coma flotante en la máquina, se utiliza un bit para el signo, varios para la mantisa y varios para el exponente. Normalmente el bit de signo precede a los demás, después vienen los bits de exponente y finalmente los de la mantisa. La forma más común de guardar el exponente es adicionarle una constante, que recibe el nombre de "exceso". El número que se guarda recibe el nombre de "exponente en notación de exceso". A la inversa, dada la representación de un exponente, para recuperar su valor verdadero, basta con restarle el exceso. Como exceso se toma un número cuyo valor es aproximadamente igual a la mitad del rango de los posibles exponentes, para poder representar más o menos la misma cantidad de exponentes positivos que negativos. Como ejemplo práctico, veremos cómo se representan los números reales en los registros del NDP 8087. Este formato particular recibe el nombre de formato real temporal.

MICROPROCESADORES 80186 Y 80188

LOS MICROPROCESADORES 80186 Y 80188 Estos microprocesadores altamente integrados aparecieron en 1982. Por "altamente integrados" se entiende que el chip contiene otros componentes aparte de los encontrados en microprocesadores comunes como el 8088 u 8086. Generalmente contienen, aparte de la unidad de ejecución, contadores o "timers", y a veces incluyen memoria RAM y/o ROM y otros dispositivos que varían según los modelos. Cuando contienen memoria ROM, a estos chips se los llama microcomputadoras en un sólo chip (no siendo éste el caso de los microprocesadores 80186/80188). Externamente se encapsulaban en el formato PGA (Pin Grid Array) de 68 pines. Los microprocesadores 80186 /80188 contenían, en su primera versión: Un generador de reloj que requiere un cristal interno o una fuente de frecuencias con niveles TTL.

Temporizadores, en estos microprocesadores se incluyen dos temporizadores / contadores programables para contar o medir tiempos de eventos externos y para generar formas de ondas no repetitivas. Los temporizadores tienen modos de operación bastante flexibles.

Canales de DMA, la unidad controladora de DMA (direct memory acces, lo que indica que no se utiliza la CPU para realizar la transferencia) integrada en el 80186/80188 contiene dos canales independientes de DMA de alta velocidad. La transferencia de DMA pueden ocurrir entre los espacios de memoria y la de entrada/salida (M – I/O) o entre el mismo espacio (M - M, I/O - I/O), lo que permite que los dispositivos de entrada/salida y los buffers de memoria puedan ubicarse en cualquiera de los espacios.Controlador de interrupciones, Este controlador resuelve las prioridades entre pedidos de interrupción que arriban simultáneamente. Puede aceptar interrupciones de hasta cinco fuentes externas (una no enmascarable (NMI) y cuatro enmascarables) y de fuentes internas (temporizadores y canales de DMA). Cada fuente de interrupción tiene un nivel de prioridad programable y un vector de interrupción predefinido. El hecho de que el tipo de vector (ver discusión sobre esto en el apartado "Estructura de interrupciones" del microprocesador 8086/8088) sea fijo incrementa la velocidad de respuesta a interrupciones en un 50%. Además tiene varios de los modos de operación del circuito integrado controlador de interrupciones 8259A.

Generacion de chip select y ready, El microprocesador 80186/80188 contiene una lógica de selección de chip programable para proveer señales de chip select para memorias y periféricos y también posee una lógica programable de generación de estados de espera (wait state) para componentes lentos. El resultado de esta lógica es una menor cantidad de circuitos integrados externos ya que se pueden ahorrar alrededor de diez chips TTL. Aparte del menor costo que esto significa, el rendimiento del sistema aumenta como resultado de la eliminación de demoras de propagación externas (las demoras de las señales en el interior de un chip son significativamente menores que las demoras en el exterior). Otra ventaja se refiere a la flexibilidad en la elección del tamaño y velocidad de acceso de las memorias. Pueden programarse tres rangos de memoria (menor, medio y mayor) con longitudes variables (1K, 2K, 4K, ..., 256K).

Unidad central de proceso (CPU) del 80186/80188, La funcionalidad agregada del 80186/80188 (temporizadores, DMA, controlador de interrupciones y selección de chip) utiliza registros de control de 16 bits por cada dispositivo integrado. Estos están contenidos en un bloque de control de 256 bytes incluido en la arquitectura de registros del 80186/80188. Este bloque de control puede estar en la zona de memoria o en la de entrada/salida, basado en la inicialización de un registro especial de reubicación. Exceptuando estos agregados, el resto de los registros son los mismos que los del 8086/8088.COPROCESADOR MATEMATICO 80C187

EL COPROCESADOR MATEMATICO 80C187 El 80C187 es un coprocesador relativamente nuevo diseñado para soportar el microprocesador 80c186 (el 80188 no soporta ninguna clase de coprocesadores). Se introdujo en 1989 e implementa el conjunto de instrucciones del 80387. Esta disponible en el formato CERDIP (CERamic Dual Inline Package) de 40 pines y PLCC (Plastic Leaded Chip Carrier) de 44. La máxima frecuencia es 16 MHz. A dicha frecuencia el consumo máximo es de 780 mW.

MICROPROCESADOR 80286 Este microprocesador apareció en febrero de 1982. Los avances de integración que permitieron agregar una gran cantidad de componentes periféricos en el interior del 80186/80188, se utilizaron en el 80286 para hacer un microprocesador que soporte nuevas capacidades, como la multitarea (ejecución simultánea de varios programas), lo que requiere que los programas no "choquen" entre sí, alterando uno los datos o las instrucciones de otros programas. El 80286 tiene dos modos de operación: modo real y modo protegido. En el modo real, se comporta igual que un 8086, mientras que en modo protegido, las cosas cambian completamente, como se explica a partir del próximo párrafo. Esto necesitó un nivel de integración mucho mayor. El 80286 contiene 134.000 transistores dentro de su estructura (360% más que el 8086). Externamente está encapsulado en formato PLCC (Plastic Leaded Chip Carrier) con pines en forma de J para montaje superficial, o en formato PGA (Pin Grid Array), en ambos casos con 68 pines. El microprocesador 80286 ha añadido un nuevo nivel de satisfacción a la arquitectura básica del 8086, incluyendo una gestión de memoria con la extensión natural de las capacidades de direccionamiento del procesador. El 80286 tiene elaboradas facilidades incorporadas de protección de datos. Otras características incluyen todas las características del juego de instrucciones del 80186, así como la extensión del espacio direccionable a 16 MB, utilizando 24 bits para direccionar (224 = 16.777.216).

El 80286 revisa cada acceso a instrucciones o datos para comprobar si puede haber una violación de los derechos de acceso. Este microprocesador está diseñado para usar un sistema operativo con varios niveles de privilegio. En este tipo de sistemas operativos hay un núcleo que, como su nombre indica, es la parte más interna del sistema operativo. El núcleo tiene el máximo privilegio y los programas de aplicaciones el mínimo. Existen cuatro niveles de privilegio. La protección de datos en este tipo de sistemas se lleva a cabo teniendo segmentos de código (que incluye las instrucciones), datos (que incluye la pila aparte de las variables de los programas) y del sistema (que indican los derechos de acceso de los otros segmentos). Para un usuario normal, los registros de segmentación (CS, DS, ES, SS) parecen tener los 16 bits usuales. Sin embargo, estos registros no apuntan directamente a memoria, como lo hacían en el 8086. En su lugar, apuntan a tablas especiales, llamadas tablas de descriptores, algunas de las cuales tienen que ver con el usuario y otras con el sistema operativo. Actualmente a los 16 bits, cada registro de segmento del 80286 mantiene otros 57 bits invisibles para el usuario. Ocho de estos bits sirven para mantener los derechos de acceso (sólo lectura, sólo escritura y otros), otros bits mantienen la dirección real (24 bits) del principio del segmento y otros mantienen la longitud permitida del segmento (16 bits, para tener la longitud máxima de 64 KB). Por ello, el usuario nunca sabe en qué posición real de memoria está ejecutando o dónde se ubican los datos y siempre se mantiene dentro de ciertas fronteras. Como protección adicional, nunca se permite que el usuario escriba en el segmento de código (en modo real se puede escribir sobre dicho segmento). Ello previene que el usuario modifique su programa para realizar actos ilegales y potencialmente peligrosos. Hay también provisiones para prever que el usuario introduzca en el sistema un "caballo de Troya" que pueda proporcionarle un estado de alto privilegio. El 80286 tiene cuatro nuevos registros. Tres de ellos apuntan a las tablas de descriptores actualmente en uso. Estas tablas contienen información sobre los objetos protegidos en el sistema. Cualquier cambio de privilegio o de segmento debe realizarse a través de dichas tablas. Adicionalmente hay varios indicadores nuevos. Existen varias instrucciones nuevas, además de las introducidas con el 80186. Todas estas instrucciones se refieren a la gestión de memoria y protección del sistema haciendo cosas tales como cargar y almacenar el contenido de los indicadores especiales y los punteros a las tablas de descriptores.

Como el 80286 comienza la ejecución (después de activar el pin RESET) en modo real, es necesario inicializar las tablas del sistema y los registros con los valores apropiados. Los registros GDTR e IDTR deben referirse a tablas de descriptores globales y de interrupción (respectivamente) que sean válidas. Para entrar en modo protegido debe ponerse el bit PE (bit 0 de MSW) a 1 utilizando la instrucción LMSW. Después de entrar en modo protegido, la siguiente instrucción deberá ser un JMP intersegmento para cargar el registro CS y liberar la cola de instrucciones. El paso final es cargar todos los regis tros de segmentos de datos con los valores iniciales de los selectores. Una forma alternativa de entrar en modo protegido que es especialmente apropiada en sistemas operativos multitarea consiste en realizar un cambio de tarea para cargar todos los registros. En este caso la GDT contendría dos descriptores de TSS además de los descriptores de código y datos necesarios para la primera tarea. La primera instrucción JMP en modo protegido saltaría al TSS causando un cambio de tarea y cargando todos los registros con los valores almacenados en el TSS. El registro TR (Task State Segment Register) deberá apuntar un descriptor de TSS válido ya que un cambio de tarea almacena el estado de la tarea actual en el TSS apuntado por TR.

COPROCESADOR MATEMATICO 80287 La interfaz coprocesador-CPU es totalmente diferente que en el caso del 8087. Como el 80286 implementa protección de memoria a través de un MMU basado en segmentación, hubiera sido demasiado caro duplicar esta lógica en el coprocesador, que una solución como la interfaz 8086/8088 a 8087 hubiera demandado. En vez de ello, en un sistema con 80286 y 80287 la CPU busca y almacena todos los códigos de operación para el coprocesador. La información se pasa a través de los puertos F8h-FFh del CPU. Como estos puertos son accesibles bajo el control del programa, se debe tener cuidado en los programas que no se escriban datos en dichos puertos, ya que esto podría corromper datos en el coprocesador. La combinación 8087/8088 se puede caracterizar como una cooperación de compañeros, mientras que el 80286/287 es más una relación amo/esclavo. Esto hace más fácil la sincronización, ya que la instrucción completa y el flujo de datos del coprocesador pasa a través de la CPU. Antes de ejecutar la mayoría de las instrucciones del coprocesador, el 80286 verifica su pin /BUSY, que está conectado al 80287 y señala si aún está ejecutando una instrucción previa o encontró una excepción. Por lo tanto la instrucción WAIT antes de las instrucciones del coprocesador está permitida pero no es necesaria. La unidad de ejecución del 80287 es prácticamente idéntica al del 8087, esto es, casi todas las instrucciones se ejecutan en la misma cantidad de ciclos de reloj en ambos coprocesadores. Sin embargo debido a la comunicación que debe realizar el 80287 con la CPU (alrededor de 40 ciclos de reloj), una combinación 80286/80287 puede tener menor rendimiento de punto flotante que un sistema 8086/8087 corriendo a la misma velocidad de reloj.

El 80287 fue el coprocesador original para el procesador 80286 y se introdujo en 1983. Usa la misma unidad de ejecución interna que el 8087 y tiene la misma velocidad (a veces es más lento debido al tiempo que tarda la comunicación con el 80286). Como el 8087, no provee compatibilidad completa con la norma IEEE-754 de punto flotante que apareció en 1985. El 80287 fue realizado en tecnología NMOS con el formato externo CERDIP de 40 pines. La frecuencia máxima era de 10 MHz. El consumo de potencia era el mismo que el del 8087 (2,4 watt máximo). El 80287 ha sido reemplazado pon su sucesor más rápido, el 287XL, basado en tecnología CMOS e introducido en 1990. Como tiene la misma unidad de ejecución que el 80387, cumple con la norma IEEE-754 y ejecuta bastante más rápido que su antecesor. A 12,5 MHz consume 675 mW (la cuarta parte que su antecesor).

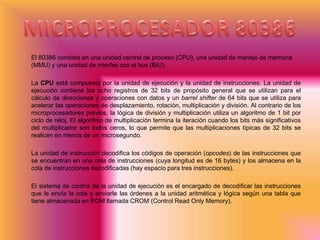

MICROPROCESADOR 80386 El 80386 consiste en una unidad central de proceso (CPU), una unidad de manejo de memoria (MMU) y una unidad de interfas con el bus (BIU). La CPU está compuesta por la unidad de ejecución y la unidad de instrucciones. La unidad de ejecución contiene los ocho registros de 32 bits de propósito general que se utilizan para el cálculo de direcciones y operaciones con datos y un barrel shifter de 64 bits que se utiliza para acelerar las operaciones de desplazamiento, rotación, multiplicación y división. Al contrario de los microprocesadores previos, la lógica de división y multiplicación utiliza un algoritmo de 1 bit por ciclo de reloj. El algoritmo de multiplicación termina la iteración cuando los bits más significativos del multiplicador son todos ceros, lo que permite que las multiplicaciones típicas de 32 bits se realicen en menos de un microsegundo. La unidad de instrucción decodifica los códigos de operación (opcodes) de las instrucciones que se encuentran en una cola de instrucciones (cuya longitud es de 16 bytes) y los almacena en la cola de instrucciones decodificadas (hay espacio para tres instrucciones). El sistema de control de la unidad de ejecución es el encargado de decodificar las instrucciones que le envía la cola y enviarle las órdenes a la unidad aritmética y lógica según una tabla que tiene almacenada en ROM llamada CROM (Control ReadOnlyMemory).

La unidad de manejo de memoria (MMU) consiste en una unidad de segmentación (similar a la del 80286) y una unidad de paginado (nuevo en este microprocesador). La segmentación permite el manejo del espacio de direcciones lógicas agregando un componente de direccionamiento extra, que permite que el código y los datos se puedan reubicar fácilmente. El mecanismo de paginado opera por debajo y es transparente al proceso de segmentación, para permitir el manejo del espacio de direcciones físicas. Cada segmento se divide en uno o más páginas de 4 kilobytes. Para implementar un sistema de memoria virtual (aquél donde el programa tiene un tamaño mayor que la memoria física y debe cargarse por partes (páginas) desde el disco rígido), el 80386 permite seguir ejecutando los programas después de haberse detectado fallos de segmentos o de páginas. Si una página determinada no se encuentra en memoria, el 80386 se lo indica al sistema operativo mediante la excepción 14, luego éste carga dicha página desde el disco y finalmente puede seguir ejecutando el programa, como si hubiera estado dicha página todo el tiempo. Como se puede observar, este proceso es transparente para la aplicación, por lo que el programador no debe preocuparse por cargar partes del código desde el disco ya que esto lo hace el sistema operativo con la ayuda del microprocesador. La memoria se organiza en uno o más segmentos de longitud variable, con tamaño máximo de 4 gigabytes. Estos segmentos, como se vio en la explicación del 80286, tienen atributos asociados, que incluyen su ubicación, tamaño, tipo (pila, código o datos) y características de protección. La unidad de segmentación provee cuatro niveles de protección para aislar y proteger aplicaciones y el sistema operativo. Este tipo de protección por hardware permite el diseño de sistemas con un alto grado de integridad. El 80386 tiene dos modos de operación: modo de direccionamiento real (modo real), y modo de direccionamiento virtual protegido (modo protegido). En modo real el 80386 opera como un 8086 muy rápido, con extensiones de 32 bits si se desea. El modo real se requiere primariamente para preparar el procesador para que opere en modo protegido. El modo protegido provee el acceso al sofisticado manejo de memoria y paginado.

HADWARE DEL MICROPROCESADOR 80386 El 80386 DX está encapsulado en el formato PGA (Pin Grid Array) de 132 terminales. La distancia entre los terminales es de 0,1 pulgadas (2,54 milímetros). Los terminales se nombran mediante una letra y un número, como se puede apreciar en el siguiente gráfico:

En este caso el 80386 se ve desde la cara donde asoman los terminales (desde "abajo"). Nótese que al lado del pin A1 la diagonal que hace el borde es más pronunciada que en las otras tres esquinas. Esto sirve para la identificación mecánica del circuito integrado. La cápsula tiene forma cuadrada de 1,45 pulgadas (36,802 milímetros) de lado. En los terminales C3, C12, M3 y M12 hay una saliente en los costados para que no se ingrese el circuito integrado hasta el fondo del zócalo. La distribución de los terminales según grupos funcionales es la siguiente (nota: si una señal tiene # al final indica que se activa cuando está en estado bajo):La alimentación,El 80386 está implementado mediante la tecnología CHMOS III y tiene requerimientos modestos de potencia. Sin embargo, su alta frecuencia de operación y 72 buffers de salida (dirección, datos, control y HLDA) puede causar picos de potencia cuando los distintos buffers cambian de nivel (conmutan) simultáneamente. Para una distribución limpia de potencia, existen 20 terminales de Vcc (positivo) y 21 de Vss (referencia) que alimentan a las diferentes unidades funcionales del 80386. Los terminales de Vcc son: A1, A5, A7, A10, A14, C5, C12, D12, G2, G3, G12, G14, L12, M3, M7, M13, N4, N7, P2 y P8. Los terminales de Vss son: A2, A6, A9, B1, B5, B11, B14, C11, F2, F3, F14, J2, J3, J12, J13, M4, M8, M10, N3, P6, P14. Las conexiones de potencia y masa se deben realizar a todos los terminales externos mencionados más arriba. En el circuito impreso, todos los terminales de Vcc deben conectarse a un plano de Vcc, mientras que los terminales de Vss deben ir al plano de GND. - Señal de reloj, La señal clockCLK2 provee la temporización para el 80386. Se divide por dos internamente para generar el reloj interno del microprocesador que se utiliza para la ejecución de las instrucciones. El reloj interno posee dos fases: "fase uno" y "fase dos". Cada período de CLK2 es una fase del reloj interno. Si se desea, la fase del reloj interno se puede sincronizar a una fase conocida aplicando la señal de RESET con los tiempos que se indican en el manual del circuito integrado. El terminal correspondiente es el F12.

Bus de datos, Bus de datos (D0 - D31): Estas señales bidireccionales proveen el camino de los datos de propósito general entre el 80386 y los otros dispositivos. Las entradas y salidas del bus de datos indican "1" cuando están en estado alto (lógica positiva). El bus de datos puede transferir datos en buses de 32 ó 16 bits utilizando una característica especial de este chip controlada por la entrada BS16#. Durante cualquier operación de escritura y durante los ciclos de halt (parada) y shutdown (apagado), el 80386 siempre maneja las 32 señales del bus de datos aunque el tamaño del bus (según las entrada BS16#) sea de 16 bits.

Bus de direcciones, Bus de direcciones (A2 - A31): Estas salidas de tres estados proveen las direcciones de memoria y de los puertos de entrada/salida. El bus de direcciones es capaz de direccionar 4 gigabytes de espacio de memoria física (00000000h-FFFFFFFFh) y 64 kilobytes de espacio de entrada/salida (00000000-0000FFFFh) para E/S programada. Las transferencias de E/S generadas automáticamente para la comunicación entre el 80386 y el coprocesador utilizan las direcciones 800000F8h-800000FFh, así que A31 en estado alto junto con M/IO# en estado bajo proveen la señal de selección del coprocesador.-Señales de control del bus, Las siguientes señales permiten que el procesador indique cuando comienza un ciclo y permite que otro hardware controle el pipelining de direcciones, el ancho del bus de datos y la finalización del ciclo del bus. Estado de las direcciones (ADS#) Esta salida triestado indica que se está enviando por los pines del 80386 las señales de definición del ciclo de bus y las direcciones (W/R#, D/C#, M/IO#, BE0#-BE3# y A2-A31). Es el terminal E14 en la figura que aparece más arriba

Reconocimiento de transferencia (READY#) Esta entrada indica que el ciclo de bus actual está completo, y que los bytes indicados por BE0# a BE3# y BS16# son aceptados (caso de escritura) o entregados (caso de lectura). Si READY# se encuentra activo cuando lo muestrea el 80386 durante una lectura, el microprocesador guarda el dato y da por terminado el ciclo de bus, mientras que si lo encuentra activo en un ciclo de escritura, el procesador termina el ciclo de bus. La señal READY# se ignora en el primer estado del ciclo de bus (se muestrea a partir del segundo estado). READY# debe activarse para reconocer cualquier ciclo de bus (como aparece en la tabla que figura más arriba), incluyendo la indicación de parada (halt) y de apagado (shutdown). Este es el pin G13. Pedido de la siguiente dirección (NA#) Esta señal se utiliza para pedir pipelining de direcciones. Indica que el sistema está preparado para aceptar nuevos valores de BE0#-BE3#, A2-A31, W/R#, D/C# y M/IO# del 80386 aunque no se haya reconocido el final del presente ciclo de bus mediante el terminal READY#. Si esta entrada está activa cuando el 80386 pide una muestra de esta señal, se envía la siguiente dirección por el bus. El terminal correspondiente es el D13. Tamaño del bus de 16 bits (BS16#) Esta señal permite que el 80386 se pueda conectar tanto a buses de 32 bits como de 16 bits. Activando esta señal hace que el ciclo actual de bus utilice la mitad menos significativa (D0-D15) del bus de datos, correspondiente a BE0# y BE1#. No tiene ningún efecto si solamente BE0# y/o BE1# se activan en el ciclo. Sin embargo, durante los ciclos de bus donde se tendrían que activar BE2# y/o BE3#, la activación de BS16# hará que el 80386 realice los ajustes necesarios para la transferencia correcta de los bytes superiores usando solamente las señales D0-D15. Si el operando ocupa ambas mitades del bus de datos y se activa BS16#, el 80386 realizará otro ciclo de bus de 16 bits automáticamente. Se requieren algunas compuertas externas para generar las señales A1, BHE y BLE, que son las señales de los procesadores de 16 bits para la generación de direcciones (BHE = Byte High Enable, BLE = Byte Low Enable). Las compuertas necesarias para generar A1 y BLE# (o A0).

La interfaz en los sistemas 80386/80387 es muy similar a la de los sistemas 80286/80287. Sin embargo, para prevenir la corrupción de datos del coprocesador debido a errores de los programas que corren en la CPU, se utilizan los puertos de entrada/salida 800000F8h-800000FFh que no son accesibles a los programas. La comunicación ha sido optimizada ya que, al utilizar transferencias de 32 bits, se necesitan de 14 a 20 ciclos de reloj. La única manera de eliminar esta pérdida de tiempo consiste en integrar el coprocesador y la CPU en un único chip, como se hizo posteriormente en el microprocesador 80486. El 80387 fue la primera generación de coprocesadores específicamente diseñados para la CPU 80386. Fue introducido en 1986, un año después que el CPU 80386. El 80387 fue superado por el 387DX, que fue introducido en 1989. El viejo 80387 era 20% más lento que el 387DX. El 80387 estába empaquetado en el formato PGA de 68 pines y estaba manufacturado con la tecnología CHMOS III de 1,5 micrones. La máxima velocidad del 80387 fue de 20 MHz. El 387DX es la segunda generación. Esta versión está realizada en un proceso CMOS más avanzado (tecnología CHMOS IV) que permite una frecuencia de 33 MHz. Algunas instrucciones se han mejorado mucho más que el 20% de promedio. Por ejemplo, la instrucción FBSTP es 3,64 veces más rápido que en el 80387. El 387SX es el coprocesador que se aparea con el 386SX con un bus de datos de 16 bits, en vez de los 32 que tienen los anteriores. El 387SX tiene la misma unidad de ejecución que el 80387 original. Viene en formato PLCC (Plastic Leaded Chip Carrier) de 68 pines con una frecuencia máxima de 20 MHz. El 387SL (que se introdujo en 1992) se diseñó para ser utilizado en sistemas junto con el 386SL en notebooks y laptops. Está realizado con la tecnología CHMOS IV estática (no se pierden los datos internos si se detiene el reloj) y tiene la misma unidad de ejecución que el 387DX.

MICROPROCESADOR 80486 Este microprocesador es básicamente un 80386 con el agregado de una unidad de punto flotante compatible con el 80387 y un caché de memoria de 8 KBytes. Por lo tanto los bloques que componen el 80486 son los siguientes:Unidad de ejecución: Incluye los registros de uso general de 32 bits, la unidad lógico-matemática y un barrel shifter de 64 bits. La unidad de ejecución está mejorada con lo que se necesita un sólo ciclo de reloj para las instrucciones más frecuentes. Unidad de segmentación: Incluye los registros de segmento, los cachés de información de descriptores y la lógica de protección. No tiene diferencias con respecto al 80386. Unidad de paginación: Es la encargada de traducir las direcciones lineales (generadas por la unidad anterior) en direcciones físicas. Incluye el buffer de conversión por búsqueda (TLB). Los últimos modelos (DX4, algunos DX2) soportan páginas de 4MB aparte de las de 4KB del 80386.Unidad de caché: La evolución de las memorias hizo que el tiempo de acceso de las mismas decrecieran lentamente, mientras que la velocidad de los microprocesadores aumentaba exponencialmente. Por lo tanto, el acceso a memoria representaba el cuello de botella. La idea del caché es tener una memoria relativamente pequeña con la velocidad del microprocesador. La mayoría del código que se ejecuta lo hace dentro de ciclos, con lo que, si se tiene el ciclo completo dentro del caché, no sería necesario acceder a la memoria externa. Con los datos pasa algo similar: también ocurre un efecto de localidad. El caché se carga rápidamente mediante un proceso conocido como "ráfaga", con el que se pueden transferir cuatro bytes por ciclo de reloj. Más abajo se da información más detallada de esta unidad.

Interfaz con el bus: Incluye los manejadores del bus de direcciones (con salidas de A31-A2 y BE0# a BE3# (mediante esto último cada byte del bus de datos se habilita por separado)), bus de datos de 32 bits y bus de control. Unidad de instrucciones: Incluye la unidad de prebúsqueda que le pide los bytes de instrucciones al caché (ambos se comunican mediante un bus interno de 128 bits), una cola de instrucciones de 32 bytes, la unidad de decodificación, la unidad de control, y la ROM de control (que indica lo que deben hacer las instrucciones). Unidad de punto flotante: Incluye ocho registros de punto flotante de 80 bits y la lógica necesaria para realizar operaciones básicas, raíz cuadrada y trascendentes de punto flotante. Es tres o cuatro veces más rápido que un 386DX y 387DX a la misma frecuencia de reloj. Esta unidad no está incluida en el modelo 486SX.

Estos procesadores tienen un caché interno que almacena 8KB de instrucciones y datos excepto el DX4 y el Write-back enhanced DX4 que tienen 16KB de caché interno. El caché aumenta el rendimiento del sistema ya que las lecturas se realizan más rápido desde el caché que desde la memoria externa. Esto también reduce el uso del bus externo por parte del procesador. Éste es un caché de primer nivel (también llamado L1). El procesador 80486 puede usar un caché de segundo nivel (también llamado L2) fuera del chip para aumentar aún más el rendimiento general del sistema. Si bien la operación de estos cachés internos y externos son transparentes a la ejecución de los programas, el conocimiento de su funcionamiento puede servir para optimizar el software. El caché está disponible en todos los modos de funcionamiento del procesador: modo real, modo protegido y modo de manejo del sistema.UNIDAD DE CACHE

FUNCIONAMIENTO DEL 80486El caché es una memoria especial, llamada memoria asociativa. Dicha memoria tiene, asociado a cada unidad de memoria, un tag, que almacena la dirección de memoria que contiene los datos que están en la unidad de memoria. Cuando se desea leer una posición de memoria mediante esta memoria asociativa, se comparan todos los tags con esta dirección. Si algún tag tiene esta dirección, se dice que hubo un acierto (cache hit en inglés) con lo que se puede leer la información asociada a ese tag. En caso contrario hay un fallo (cache miss en inglés), con lo que hay que perder un ciclo de bus para leer el dato que está en memoria externa. En el caso del 80486, cada unidad de memoria son 16 bytes. Esta cantidad es una línea del caché. Las líneas pueden ser válidas (cuando contienen datos de la memoria principal) o inválidas (en este caso la línea no contiene información útil). Como el caché se llena por líneas completas (comenzando por direcciones múltiplos de 16), hay que tratar de no leer posiciones aleatorias de la memoria, ya que en este caso, si se leen bytes en posiciones alejadas unas de otras, el procesador usará cuatro ciclos de bus para leer 16 bytes (para llenar una línea) por cada byte que deseamos leer. Esto no es problema para el código o la pila (stack) ya que éstos se acceden generalmente de manera secuencial. Hay dos clases de cachés: write-through y write-back (retroescritura)(implementado solamente en los modelos write-back enhanced DX2 y write-back enhanced DX4). La diferencia entre las dos radica en el momento de escritura. Las primeras siempre escriben en la memoria principal, mientras que las otras sólo escriben cuando se llena el caché y hay que desocupar una línea. Esto último aumenta el rendimiento del sistema.Hay dos nuevos bits del registro de control CR0 que controlan el funcionamiento del caché: CD (Cache Disable, bit 30) y NW (Not write-through, bit 29). Cuando CD = 1, el 80486 no leerá memoria externa si hay una copia en el caché, si NW = 1, el 80486 no escribirá en la memoria externa si hay datos en el caché (sólo se escribirá en el caché). La operatoria normal (caché habilitado) es CD = NW = 0. Nótese que si CD = NW = 1 se puede utilizar el caché como una RAM rápida (no hay ciclos externos de bus ni para lectura ni para escritura si hay acierto en el caché). Para deshabilitar completamente el caché deberá poner CD = NW = 1 y luego ejecutar una de las instrucciones para vaciar el caché.

El 19 de octubre de 1992, Intel anunció que la quinta generación de su línea de procesadores compatibles (cuyo código interno era el P5) llevaría el nombre Pentium en vez de 586 u 80586, como todo el mundo estaba esperando. Esta fue una estrategia de Intel para poder registrar la marca y así poder diferir el nombre de sus procesadores del de sus competidores (AMD y Cyrix principalmente). Este microprocesador se presentó el 22 de marzo de 1993 con velocidades iniciales de 60 y 66 MHz (112 millones de instrucciones por segundo en el último caso), 3.100.000 transistores (fabricado con el proceso BICMOS (Bipolar-CMOS) de 0,8 micrones), caché interno de 8 KB para datos y 8 KB para instrucciones, verificación interna de paridad para asegurar la ejecución correcta de las instrucciones, una unidad de punto flotante mejorada, bus de datos de 64 bit para una comunicación más rápida con la memoria externa y, lo más importante, permite la ejecución de dos instrucciones simultáneamente. El chip se empaqueta en formato PGA (Pin Grid Array) de 273 pines. Como el Pentium sigue el modelo del procesador 386/486 y añade unas pocas instrucciones adicionales pero ningún registro programable, ha sido denominado un diseño del tipo 486+. Esto no quiere decir que no hay características nuevas o mejoras que aumenten la potencia. La mejora más significativa sobre el 486 ha ocurrido en la unidad de punto flotante. Hasta ese momento, Intel no había prestado mucha atención a la computación de punto flotante, que tradicionalmente había sido el bastión de las estaciones de ingeniería. Como resultado, los coprocesadores 80287 y 80387 y los coprocesadores integrados en la línea de CPUs 486 DX se han considerado anémicos cuando se les compara con los procesadores RISC (Reduced Instruction Set Computer), que equipan dichas estaciones. Todo esto ha cambiado con el Pentium: la unidad de punto flotante es una prioridad para Intel, ya que debe competir en el mercado de Windows NT con los procesadores RISC tales como el chip Alpha 21064 de Digital Equipment Corporation y el MIPS R4000 de Silicon Graphics. Esto puede ayudar a explicar por qué el Pentium presenta un incremento de 5 veces en el rendimiento de punto flotante cuando se le compara con el diseño del 486. En contraste, Intel sólo pudo extraer un aumento del doble para operaciones de punto fijo o enteros.

El gran aumento de rendimiento tiene su contraparte en el consumo de energía: 13 watt bajo la operación normal y 16 watt a plena potencia (3,2 amperes x 5 volt = 16 watt), lo que hace que el chip se caliente demasiado y los fabricantes de tarjetas madres (motherboards) tengan que agregar complicados sistemas de refrigeración. Teniendo esto en cuenta, Intel puso en el mercado el 7 de marzo de 1994 la segunda generación de procesadores Pentium. Se introdujo con las velocidades de 90 y 100 MHz con tecnología de 0,6 micrones y Posteriormente se agregaron las versiones de 120, 133, 150, 160 y 200 MHz con tecnología de 0,35 micrones. En todos los casos se redujo la tensión de alimentación a 3,3 volt. Esto redujo drásticamente el consumo de electricidad (y por ende el calor que genera el circuito integrado). De esta manera el chip más rápido (el de 200 MHz) consume lo mismo que el de 66 MHz. Estos integrados vienen con 296 pines. Además la cantidad de transistores subió a 3.300.000. Esto se debe a que se agregó circuitería adicional de control de clock, un controlador de interrupciones avanzado programable (APIC) y una interfaz para procesamiento dual (facilita el desarrollo de motherboards con dos Pentium). En octubre de 1994, un matemático reportó en Internet que la Pentium tenía un error que se presentaba cuando se usaba la unidad de punto flotante para hacer divisiones (instrucción FDIV) con determinadas combinaciones de números. Por ejemplo: 962 306 957 033 / 11 010 046 = 87 402,6282027341 (respuesta correcta)962 306 957 033 / 11 010 046 = 87 399,5805831329 (Pentium fallada)
