Inyectores 1MMAD

INYECTORES A
GAS
ALBERT
ROBERSSON
GALVEZ HUAMAN
AULA : 1MMAD
SIGLO : PRIMERO

INYECTORES MECH
En los motores de gasolina actualmente está
desterrado el carburador en favor de la inyección,
ya que permite una mejor dosificación del
combustible

Sistema Multipunto
Riel de Inyectores

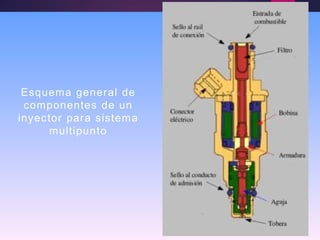

Esquema general de
componentes de un
inyector para sistema
multipunto

INYECTORES MEC
OBJETIVO:
Suministrar el combustible en el interior
cámara de combustión de un motor Diesel.
de la
Pulverizar, Distribuir y suministrar el combustible
a una presión adecuada, en el interior de la
cámara de combustión.
Este sistema es utilizado, obligatoriamente, en el ciclo del
diesel, puesto que el combustible tiene que ser inyectado
dentro de la cámara en el momento de la combustión.

2.Dar la presión al combustible.
3.Pulverizar el combustible suministrado a la
3. Distribuir el combustible en el interior de la
cámara de combustión del motor.
FUNCIONES DE UN INYECTOR DE
ACCIONAMIENTO HIDRAULICO:

FUNCIONES DE UN INYECTOR
DE ACCIONAMIETO MECÁNICO
1.Dar la presión al combustible.
2.Pulverizar el combustible suministrado a la
3.Distribuir el combustible en el interior de la
cámara de combustión del motor.
4.Dosificar y sincronizar la entrega del
combustible suministrado a la cámara de
combustión.

CLASIFICACIÓN DE LOS INYECTORES
De acuerdo a su accionamiento:
INYECTOR DE
ACCIONAMIENTO MECÁNICO
INYECTOR DE
ACCIONAMIENTO
HIDRÁULICO

CLASIFICACIÓN DE LOS
INYECTORES
De acuerdo con su número de orificios;
Espiga
Orificios
(aguja)

INYECTOR DE
ACCIONAMIENTO
HIDRÁULICO

PRINCIPALES COMPONENTES DE UN INYECTOR
SEPARADOR
CUERPO
TOBERA
AGUJA

COMPONENTES DE UN
INYECTOR DE
ACCIONAMIENTO
HIDRÁULICO DE
ORIFICIOS

TOBERA DE ORIFICIOS DE UN INYECTOR DE ACCIONAMIENTO
HIDRAULICO

INYECTORES
ELEMENTOS COMPONENTES INYECTOR DEUTZ INYECCIÓN DIRECTA

INYECTOR DE ACCIONAMIENTO
HIDRÁULICO DE ESPIGA
TOBERAS

TOBERA DE ESPIGA DE UN INYECTOR
DE ACCIONAMIENTO HIDRÁULICO
1.
2.
3.
4.
5.

INYECTORES
ELEMENTOS COMPONENTES INYECTOR DEUTZ INYECCION
INDIRECTA

INYECTOR
ACCIONAMIENTO
MECÁNICO

Inyector Bomba para
sistema MEUI

Inyector Bomba para
sistema HEUI

Circuito de combustible para inyector sistema MEUI

INYECTOR ACCIONAMIENTO
ELECTRÓNICO
(sistema CommonRail)

FUNCIONAMIENTO INYECTOR
ELECTRÓNICO

MOTAJE DE LOS INYECTORES EN LA
CULATA DEL MOTOR
INYECCIÓN INDIRECTA INYECCIÓN DIRECTA
MONTAJE POR TUERCA MONTAJE POR BRIDA

UBICACIÓN DEL INYECTOR EN LA CULATA
DEL MOTOR DIESEL
INYECTOR DE
ACCIONAMIENTO
HIDRÁULICO
Camisa
del
Inyector

PRUEBAS DE FUNCIONAMIENTO
DE LOS INYECTORES
Para determinar
funcionamiento de
el estado de
un inyector de
accionamiento hidráulico
siguientes pruebas:
se realizan las
• PRUEBA DE PRESIÓN
• PRUEBA DE CAÍDA DE PRESIÓN
• PRUEBA DE ESTANQUEIDAD

BANCO DE PRUEBAS DE
INYECTORES
HIDRÁULICOS
Manómetro
Depósito de Aceite
de Prueba
Llave de Paso del
Manómetro
Bomba de Pistón
Palanca de
Accionamiento

PRUEBA DE PRESIÓN
Esta prueba permite verificar la presión de
apertura del inyector, pulverización y distribución
del combustible en el interior de la cámara de
combustión.

Falla en la Tobera del Inyector

PRUEBA DE CAÍDA DE PRESIÓN
Esta prueba permite verificar si hay desgastes entre
la aguja y el cuerpo del inyector.

PRUEBA DE
Esta prueba pEeSrTmAitNeQvUerEifIiDcaArDsi hay fugas entre la
aguja y el asiento o entre la aguja y el cuerpo de
la tobera.

BANCO DE PRUEBAS PARA INYECTORES
