La Mainboard
- 1. LA MAINBOARD Es la tarjeta principal de toda computadora, en el que se encuentra y se conectan todos los demás dispositivos PCCHIP 909 INTEL 845 INTEL 915
- 2. ELEMENTOS DE LA MAINBOARD
- 3. PCCHIP P25G
- 4. MSI K7N2 Socket A 462: Procesador Duron, Athon XP y Semprones 2 - 3 Slot DDR RAM. 3 - Alimentacion ATX. 4 - Conector para Disketera. 5 - 2 Conectores IDE. 6 Chipset: maneja la información de los conectores ide, sata, usb, red, sonido, pci, agp, etc. 7 - 2 Conectores Sata: Conector para discos duros o unidades ópticas de norma SATA . 8 - Bateria: alimenta la BIOS 9 - BIOS. 10 - 2 Conectores USB internos 11 - 3 Conectores IEEE 1394 (Firewire) 12 - 5 Slots PCI. 13 - 1 Slot AGP.: Se usa con tarjetas de video, 14 - Chipset: Se encarga de manejar la información del procesador y la ram al resto del sistema. 15 - Alimentacion ATX Auxiliar. 16 - Panel Frontal: Contiene los conectores para teclado, mouse, usb, paralelo, com, sonido, red, etc.
- 5. INTEL 915

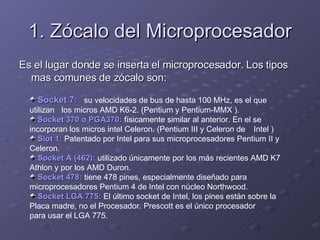

- 6. 1. Zócalo del Microprocesador Es el lugar donde se inserta el microprocesador. Los tipos mas comunes de zócalo son: Socket 7: su velocidades de bus de hasta 100 MHz, es el que utilizan los micros AMD K6-2. (Pentium y Pentium-MMX ). Socket 370 o PGA370: físicamente similar al anterior. En el se incorporan los micros intel Celeron. (Pentium III y Celeron de Intel ) Slot 1: Patentado por Intel para sus microprocesadores Pentium II y Celeron. Socket A (462): utilizado únicamente por los más recientes AMD K7 Athlon y por los AMD Duron. Socket 478: tiene 478 pines, especialmente diseñado para microprocesadores Pentium 4 de Intel con núcleo Northwood. Socket LGA 775: El último socket de Intel, los pines están sobre la Placa madre, no el Procesador. Prescott es el único procesador para usar el LGA 775.
- 7. Slot 1 Socket 370 PGA 478 LGA 775
- 8. 2. Ranuras de memoria Se denominan ranuras de memoria al lugar de la placa donde se colocan las memorias (RAM). El número de ranuras no es fijo depende de la placa madre.
- 9. 3. Chipset de control El "chipset" es el conjunto de chips que se encargan de controlar determinadas funciones del ordenador, como la forma en que interacciona el microprocesador con la memoria o la caché, o el control de puertos PCI, AGP, USB
- 11. 4. La BIOS Es un pequeño Programa incorporado en un chip de la placa base. Su finalidad es mantener cierta información básica en el arranque de la computadora. Esta información puede ser la configuración de nuestro disco duro, fecha hora del sistema, etc. Es una memoria ROM es decir no se borra cuando apagamos el computador. Cuando apagamos, la configuración permanece grabada gracias a una pila de 3 voltios que incorpora el computador.

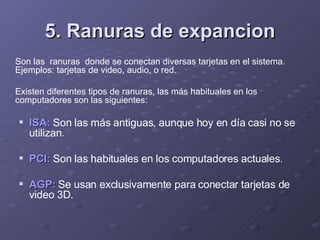

- 12. 5. Ranuras de expancion Son las ranuras donde se conectan diversas tarjetas en el sistema. Ejemplos: tarjetas de video, audio, o red. Existen diferentes tipos de ranuras, las más habituales en los computadores son las siguientes: ISA: Son las más antiguas, aunque hoy en día casi no se utilizan . PCI: Son las habituales en los computadores actuales . AGP: Se usan exclusivamente para conectar tarjetas de video 3D.
- 14. 6. Conectores externos Permiten la conexión al computador de los “periféricos” como son el ratón, teclado, impresora, MODEM externo scanner entre otros. A estas conexiones también se les denominan "puertos”. Normalmente se encuentran en la parte trasera del computador, aunque en la actualidad muchos computadores incorporan puertos USB y Audio en la parte delantera.

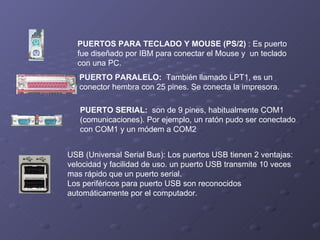

- 15. PUERTOS PARA TECLADO Y MOUSE (PS/2) : Es puerto fue diseñado por IBM para conectar el Mouse y un teclado con una PC. PUERTO PARALELO: También llamado LPT1, es un conector hembra con 25 pines. Se conecta la impresora. PUERTO SERIAL: son de 9 pines, habitualmente COM1 (comunicaciones). Por ejemplo, un ratón pudo ser conectado con COM1 y un módem a COM2 USB (Universal Serial Bus): Los puertos USB tienen 2 ventajas: velocidad y facilidad de uso. un puerto USB transmite 10 veces mas rápido que un puerto serial. Los periféricos para puerto USB son reconocidos automáticamente por el computador.

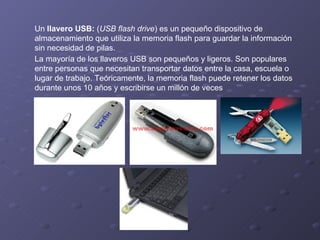

- 16. Un llavero USB: ( USB flash drive ) es un pequeño dispositivo de almacenamiento que utiliza la memoria flash para guardar la información sin necesidad de pilas. La mayoría de los llaveros USB son pequeños y ligeros. Son populares entre personas que necesitan transportar datos entre la casa, escuela o lugar de trabajo. Teóricamente, la memoria flash puede retener los datos durante unos 10 años y escribirse un millón de veces
- 17. USB HUB TARJETA USB

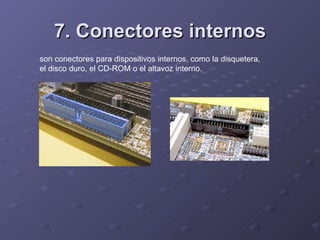

- 18. 7. Conectores internos son conectores para dispositivos internos, como la disquetera, el disco duro, el CD-ROM o el altavoz interno.
- 19. INTERFAZ SERIAL ATA (SATA): Esta diseñada para mejorar la interfaz IDE, además las placas bases actuales soportan tanto IDE como Serial ATA Son Unidades que operan a mayor velocidad, tiene mayor capacidad y reducen el consumo eléctrico. Además, el cable mediante el cual la unidad se conecta a la placa base es mucho más pequeño, esto mejorar la ventilación y es menos sensible a las interferencias.
- 20. CONEXIÓN ATA Y SATA
- 21. 8. Conector eléctrico Es donde se conectan los cables para que la mainboard reciba la alimentacion proporcionada por la fuente. En las mainboards Baby-AT los conectores son dos. Mientras que en las ATX es unico. Conector Baby-AT Conector ATX
- 22. 9. Elementos integrados variados Los más comunes son: Tarjeta de sonido: Controladora de vídeo: lo que suele llamarse "tarjeta de vídeo“. Controladora de Fax-Modem : reemplaza a la tarjeta de Fax-Modem. Controladora de Red : reemplaza a la tarjeta de Red.
