Los microprocesadores
- 2. ¿QUE ES UN MICROPROCESADOR? Un microprocesador es unUn microprocesador es un circuito integrado quecircuito integrado que incorpora en su interior unaincorpora en su interior una unidad central de procesounidad central de proceso (CPU) y todo un conjunto de(CPU) y todo un conjunto de elementos lógicos queelementos lógicos que permiten enlazar otrospermiten enlazar otros dispositivos como memorias ydispositivos como memorias y puertos de entrada y salida,puertos de entrada y salida, formando un sistemaformando un sistema completo para cumplir concompleto para cumplir con una aplicación específicauna aplicación específica dentro del mundo real.dentro del mundo real. LOCALIZACIÓNLOCALIZACIÓN
- 3. IMPORTANCIA ● El microprocesador es el microchip más importante en una computadora, se le considera el cerebro de una computadora. ● Esta constituido por millones de transistores integrados (circuito integrado). ● Puede definirse, como un chip (tamaño micro), un tipo de componente electrónico en cuyo interior existen miles o en ocasiones millones, según su complejidad, de elementos llamados transistores cuyas interacciones permiten realizar las labores o funciones que tenga encomendado el chip
- 4. COMPONENTES Un microprocesador es un circuito donde se encuentran integrados una serie de bloques que le permiten realizar las funciones para las que ha sido fabricado. Los bloques fundamentales son Unidad de control (Control Unit) Unidad aritmético lógica Registros internos Buses internos. Interrupciones
- 5. FUNCINAMIENTO ● El funcionamiento básico de un microprocesador consiste en leer y ejecutar paso a paso todas y cada una de las órdenes programadas por el diseñador del sistema. ● El proceso de funcionamiento es el siguiente: 1 El microprocesador, al iniciarse, como todos los sistemas secuenciales, se iniciará en una posición de memoria definida, desde donde empieza el proceso 2 El sistema lee el dato que hay en esa posición y lo envía a la unidad descontrol 3 La unidad de control decodifica la instrucción y la ejecuta dando las señales adecuadas 4 Se incrementa el contador de programa (registro interno que se encarga de indicar a qué posición de memoria hay que ir). 5.Y se vuelve a repetir desde el punto 2 y así sucesivamente hasta que una señal exterior interrumpa el proceso.
- 6. EVOLUCIÓN
- 7. EVOLUCIÓN: En 1970 el procesador estaba formado por dos o mas chip hasta que llego la empresa Intel y lo desarrollo en un solo circuito integrado En 1971 la empresa Intel fue la primera en desarrollar un microprocesador en un solo chip o circuito integrado el cual denomino el INTEL 4004, era un CPU de 4 bits y a partir de aquí empezaron a desarrollar los sucesores del mismo. Principal problema del 4004: que tenía este procesador de 4 bits era su velocidad, el largo de la palabra (4 bits) y el tamaño de la memoria. Principal ventaja del 4004: Era que su peso no superaba los 30 INTEL 4004
- 8. EVOLUCIÓN La evolución de los procesadores de 4 bits finalizó con el lanzamiento del 4040, una mejora del primer 4004. El 4040 operaba a mayor velocidad que el 4004, sin embargo no había mejoras en cuanto al tamaño de la palabra y a la memoria. MICROPROCESADOR 4040 Fue creado el 1 de abril de 1972 una versión extendida a 8 bits del 4004. Este procesador podía direccionar a un espacio de memoria expandido a 16 Kbytes. Además contenía instrucciones adicionales (un total de 48) que permitía su uso en aplicaciones más avanzadas MICROPROCESADOR 8008

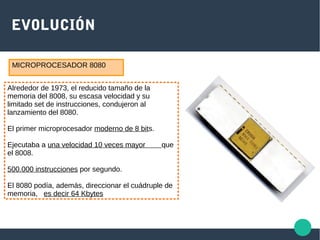

- 9. EVOLUCIÓN Alrededor de 1973, el reducido tamaño de la memoria del 8008, su escasa velocidad y su limitado set de instrucciones, condujeron al lanzamiento del 8080. El primer microprocesador moderno de 8 bits. Ejecutaba a una velocidad 10 veces mayor que el 8008. 500.000 instrucciones por segundo. El 8080 podía, además, direccionar el cuádruple de memoria, es decir 64 Kbytes MICROPROCESADOR 8080
- 10. EVOLUCIÓN Fue creado En 1977. Este fue el último procesador de propósito general de 8 bits que desarrolló Intel. Aunque el 8085 era apenas más avanzado que el 8080, ejecutaba software a una velocidad aún mayor. La operación de adición requería 1.3 ms (769.230 instrucciones por segundo). Principal ventaja:Las principales ventajas del 8085 decidían en el generador de clock interno, el controlador de sistema interno y la mayor frecuencia del clock. Este mayor grado de integración posibilitó que se redujera el costo del 8085 y que aumentara su utilidad. Intel vendió más de 100 millones de copias del 8085. MICROPROCESADOR 8085
- 11. EVOLUCIÓN Pentium Pro 1995, el procesador Pentium Pro se diseñó con una arquitectura de 32 bits. Se usó en servidores y los programas y aplicaciones para estaciones de trabajo impulsaron rápidamente su integración en las computadoras El microprocesador Pentium II El microprocesador Pentium III El microprocesador Pentium 4
- 12. EVOLUCIÓN Procesadores fabricados por AMD 100% compatible con los códigos de Intel de ese momento. Llegaron incluso a superar la frecuencia de reloj de los procesadores de Intel y a precios significativamente menores. Aquí se incluyen las series Am286, Am386, Am486 y Am586. El AMD AMx86 El AMD AMD sacó al mercado su K5 primer procesador propio, el K5, rival del Pentium. La arquitectura RISC86 del AMD K5 era más semejante a la arquitectura del Intel Pentium Pro que a la del Pentium El AMD K5 Con el K6, AMD no sólo AMD K6 y consiguió hacerle AMD K6-2 seriamente la competencia a los Pentium MMX de Intel, sino que además amargó lo que de otra forma hubiese sido un plácido dominio del mercado, ofreciendo un procesador casi a la altura del Pentium II pero por un precio muy inferior. ADM K6 / K-6-2
- 13. Es muy notable que a medida que los procesadores iban avanzando los computadores también lo hacían ya que si el procesador les dejaba dictar mas de una función a la vez,claro no obstante cabe resaltar que los procesadores fueron evolucionando por que cada vez las maquinas exigían mas desempeño, que solo se lo podría dar las mejoras de este mismo el microprocesador. A medida que vimos a los procesadores avanzar y desarrollarse vimos como dos grandes empresas peleaban por que su producto fuese mejor que el de la otra. AMD e Intel actualmente son las empresas que sobresalen en el mercado de los microprocesadores, queda difícil distinguir que empresa es mejor que la otra y dependiendo al campo en que se van a desenvolver los micros.
- 14. COMPARATIVA
