Manual alternador

Alternadores de UC
MANUAL DEL PROPIETARIO
Spanish
A041C234 (n.º6) PublicTranslation of the Original Instructions

Contenido
1. PRÓLOGO ............................................................................................................................ 1
2. PRECAUCIONES DE SEGURIDAD ..................................................................................... 3
3. NORMAS Y DIRECTIVAS DE SEGURIDAD ........................................................................ 9
4. INTRODUCCIÓN................................................................................................................. 15
5. APLICACIÓN DEL ALTERNADOR ..................................................................................... 19
6. INSTALACIÓN EN EL GRUPO ELECTRÓGENO .............................................................. 27
7. SERVICIO Y MANTENIMIENTO......................................................................................... 37
8. IDENTIFICACIÓN DE PIEZAS............................................................................................ 55
9. DATOS TÉCNICOS............................................................................................................. 59
10. PIEZAS DE REPUESTO Y SERVICIO POSTVENTA ........................................................ 61
11. ELIMINACIÓN AL FINAL DE LA VIDA ÚTIL....................................................................... 63
A041C234 (n.º6) Public i

-
Esta página ha sido intencionalmente dejada en blanco.
ii A041C234 (n.º6) Public

1 Prólogo
1.1 El manual
Este manual contiene orientación e instrucciones para realizar la instalación y utilizar el
alternador. Este manual no incluye instrucciones sobre la reparación y el mantenimiento del
alternador. Contacte con el Servicio de atención al cliente de CGT para obtener más
información.
Antes de utilizar el alternador, lea este manual y asegúrese de que todo el personal que va
a trabajar en el equipo tiene acceso al manual y a toda la documentación adicional que se
incluye con él. La utilización incorrecta del equipo, el incumplimiento de las instrucciones y
el uso de piezas no autorizadas podrían invalidar la garantía del producto y conducir a
accidentes potenciales.
Este manual es una parte esencial del alternador. Asegúrese de que está a disposición de
todos los usuarios durante toda la vida útil del alternador.
El manual está destinado a ingenieros y técnicos en mecánica y electricidad con
experiencia, que tienen conocimientos y experiencia previa en equipos de generación de
este tipo. En caso de duda, obtenga el asesoramiento de un experto o póngase en contacto
con la subsidiaria local de Cummins Generator Technologies.
AVISO
La información de este manual era correcta en el momento de su publicación. Podría ser
modificada a causa de nuestra política de mejora continua. Visite www.stamford-avk.com
para obtener la documentación más reciente.
A041C234 (n.º6) Public 1

-
2 A041C234 (n.º6) Public

2 Precauciones de seguridad
2.1 Información de seguridad y avisos que se utilizan
en este manual
Los paneles Peligro, Advertencia y Cuidado de este manual sirven para describir el origen
de un peligro, sus consecuencias y cómo evitar lesiones. Los paneles de avisos resaltan
instrucciones importantes o críticas.
PELIGRO
El panel Peligro indica una situación peligrosa que, en caso de no evitarse, PRODUCIRÁ
lesiones graves o mortales.
ADVERTENCIA
El panel Advertencia indica una situación peligrosa que, en caso de no evitarse, PODRÍA
producir lesiones graves o mortales.
PRECAUCION
El panel Cuidado indica una situación peligrosa que, en caso de no evitarse, PODRÍA
producir lesiones leves o moderadas.
AVISO
Los avisos hacen referencia a un método o práctica que podría dañar el producto o sirven
para llamar la atención sobre información o explicaciones adicionales.
2.2 Orientación general
AVISO
Estas precauciones de seguridad sirven como orientación general y complementan a los
procedimientos de seguridad de su empresa, y a todas las leyes y normas aplicables.
2.3 Experiencia necesaria del personal
Los procedimientos de reparación y mantenimiento solo deben realizarlos ingenieros
cualificados y con experiencia, que estén familiarizados con los procedimientos y el equipo.
2.4 Evaluación de riesgos
Cummins ha realizado una evaluación de riesgos de este producto; sin embargo, la
compañía operativa/el usuario deben realizar una evaluación de riesgos por su cuenta con
el objetivo de determinar todos los riesgos para el personal. Todos los usuarios implicados
deben recibir formación sobre los riesgos identificados. El acceso al grupo motor o grupo
electrógeno durante su funcionamiento debe estar restringido a las personas que han
recibido formación sobre estos riesgos.

-
2.5 Equipo de protección personal
Todas las personas que utilicen, reparen, mantengan o trabajen en un grupo motor o
electrógeno deben llevar el equipo de protección personal adecuado.
El equipo de protección personal recomendado es el siguiente:
• Protección auditiva y ocular
• Protección facial y de la cabeza
• Calzado de seguridad
• Mamelucos que protejan los antebrazos y las piernas
Asegúrese de que todo el mundo conoce bien los procedimientos de emergencia en caso
de accidente.
2.6 Ruido
ADVERTENCIA
Ruido
El ruido de un alternador en funcionamiento puede producir lesiones graves que se derivan
en daños permanentes en el oído.
Para evitar lesiones, utilice el equipo de protección personal adecuado (PPE).
Las emisiones de ruido ponderado A máximas pueden alcanzar 106 dB(A). Póngase en
contacto con el fabricante para conocer los datos específicos de la aplicación.
2.7 Equipo eléctrico
PELIGRO
Conductores eléctricos activos
Los conductores eléctricos activos pueden producir lesiones graves o mortales por
descargas eléctricas y quemaduras.
Para evitar lesiones y antes de quitar las cubiertas de los conductores eléctricos, aísle el
grupo electrógeno de todas las fuentes de energía, quite la energía almacenada y utilice
procedimientos de seguridad de bloqueo/etiquetado.
Todos los equipos eléctricos pueden ser peligrosos si no se utilizan correctamente. Siempre
instale, repare y mantenga el alternador de acuerdo con las instrucciones de este manual.
En cualquier labor para la que sea necesario acceder a los conductores eléctricos, se deben
seguir los procedimientos de seguridad eléctrica locales y nacionales aplicables para los
voltajes utilizados, y cualquier norma específica de la empresa. Utilice siempre piezas de
recambio genuinas.

-
2.8 Bloqueo/etiquetado
ADVERTENCIA
Fuente de energía reconectada
La reconexión accidental de las fuentes de energía durante las labores de servicio y
mantenimiento puede producir lesiones graves o mortales a causa de descargas eléctricas,
quemaduras, aplastamientos, cortes o atrapamientos.
Para evitar lesiones y antes de iniciar las labores de servicio y mantenimiento, utilice los
procedimientos de seguridad de bloqueo/etiquetado apropiados para mantener el grupo
electrógeno aislado de las fuentes de energía. No inutilice ni anule los procedimientos de
seguridad de bloqueo/etiquetado.
2.9 Elevación
PELIGRO
Caída de piezas mecánicas
La caída de piezas mecánicas puede producir lesiones graves o mortales debidas al impacto,
aplastamiento, cortes o atrapamientos.
Para evitar lesiones y antes de la elevación:
• Compruebe la capacidad, el estado y la sujeción del equipo de elevación (grúa,
elevadores y gatos, incluidas las sujeciones a anclajes, accesorios o soporte del
equipo).
• Compruebe la capacidad, el estado y la sujeción de los accesorios de elevación
(ganchos, eslingas, grilletes y argollas para fijar las cargas al equipo de elevación).
• Compruebe la capacidad, el estado y la sujeción de los accesorios de elevación de la
carga.
• Compruebe la masa, la integridad y la estabilidad (por ejemplo, centro de gravedad
desequilibrado o cambiante).
ADVERTENCIA
Para evitar lesiones y antes de elevar el alternador:
• No eleve el grupo electrógeno completo por los accesorios de elevación del alternador.
• Cuando eleve el alternador, manténgalo en posición horizontal.
• Instale las uniones de tránsito del extremo no impulsor y del extremo impulsor en los
alternadores de un cojinete para mantener el rotor principal en la estructura.
No quite la etiqueta de elevación fijada a uno de los puntos de elevación.

-
2.10 Áreas de funcionamiento del alternador
ADVERTENCIA
Piezas despedidas
Las piezas despedidas durante una avería catastrófica pueden producir lesiones graves o
mortales, ya que pueden ocasionar impactos, pueden cortar o pueden clavarse.
Para evitar lesiones:
• Manténgase alejado de la entrada de aire y la salida de aire cuando el alternador esté en
funcionamiento.
• No coloque los controles del operador cerca de la entrada de aire y la salida de aire.
• No utilice el alternador fuera de los parámetros que se indican en la placa de capacidad
nominal para evitar que se sobrecaliente.
• No sobrecargue el alternador.
• No utilice un alternador que tenga una vibración excesiva.
• No sincronice alternadores paralelos fuera de los parámetros especificados.
Lleve siempre un equipo de protección personal adecuado cuando trabaje en las zonas con
escotillas que se muestran en el diagrama o directamente en línea con cualquier
entrada/salida de aire.
Asegúrese de tener en cuenta este punto en su evaluación de riesgos.

-
2.11 Etiquetas de advertencia de peligro
ADVERTENCIA
Cubierta de seguridad quitada
Existe el peligro de que se produzcan lesiones graves o mortales cuando se quita una
cubierta de seguridad.
• Coloque las etiquetas de seguridad en las ubicaciones que se indican en la parte
posterior de la hoja de etiquetas suministrada.
• Observe las etiquetas de seguridad.
• Consulte el manual de servicio antes de quitar las cubiertas.
El fabricante del grupo electrógeno es responsable de colocar las etiquetas de advertencia
de peligro autoadhesivas que se entregan con el alternador.
Reemplace las etiquetas que falten, se encuentren en mal estado o estén pintadas.

-

3 Normas y directivas de seguridad
Los alternadores CA de STAMFORD cumplen todas las directivas de seguridad europeas
aplicables y todas las normas nacionales e internacionales relacionadas con los
alternadores. El alternador debe utilizarse dentro de los límites que se indican en las
normas correspondientes y con los parámetros que se marcan en la placa de capacidad
nominal del alternador.
Los alternadores marinos cumplen los requisitos de todas las sociedades de clasificación
marina importantes.

-
3.1 Directiva sobre bajo voltaje: declaración de
conformidad
TABLA 1. DIRECTIVA SOBRE BAJO VOLTAJE: DECLARACIÓN DE CONFORMIDAD
Este generador de CA síncrono está diseñado para su incorporación en un grupo electrógeno
de electricidad y cumple todas las disposiciones relevantes de las siguientes directivas de la
CE cuando se instala de acuerdo con las instrucciones que contiene la documentación del
producto:
2006/95/CE Directiva sobre bajo voltaje
2004/108/CE Directiva sobre compatibilidad electromagnética (EMC)
y se han aplicado las normas y/o especificaciones técnicas que se indican a continuación:
EN 61000-6-2:2005 Compatibilidad electromagnética (EMC). Normas genéricas – Parte 6-
2: Inmunidad para entornos industrialesEN 61000-6-
4:2007+A1:2011 Compatibilidad electromagnética (EMC). Normas genéricas – Parte 6-
4: Norma de emisiones para entornos industrialesEN ISO 12100:2010
Seguridad de maquinaria - Principios generales de diseño -EN 60034-1:2010
Valoración y reducción de riesgos
BS ISO 8528-3:2005
Máquinas eléctricas con piezas rotatorias - Parte 1: Capacidad
BS 5000-3:2006 nominal y rendimiento
Motor de combustión interna alternativo que impulsa grupos
electrógenos de corriente alterna - Parte 3: Generadores de corriente
alterna para grupos electrógenos
Máquinas eléctricas giratorias de tipos particulares o de aplicaciones
particulares - Parte 3: Generadores impulsados por motores de
combustión interna alternativos - Requisitos de resistencia a las
vibraciones
El nombre y la dirección del representante autorizado, que tiene la autorización para compilar
la documentación técnica relevante, es el secretario de la empresa, Cummins Generator
Technologies Limited, 49/51 Gresham Road, Staines, Middlesex, TW18 2BD, Reino Unido.
Fecha: 1 de febrero de 2014 Nombre, cargo y dirección:
Kevan J Simon
Director de calidad y técnica global
Cummins Generator Technologies
Fountain Court
Lynch Wood
Peterborough, Reino Unido
PE2 6FZFirmado:
Descripción Número de serie
Inscrito en Inglaterra con el n.º de registro 441273.
Cummins Generator Technologies Ltd. Oficina registrada: Barnack Road, Stamford, Lincolnshire PE9 2NB, Inglaterra.
REF. DIBUJO 450-16383-D

-
3.2 Directiva sobre maquinaria: declaración de
incorporación
TABLA 2. DIRECTIVA SOBRE MAQUINARIA: DECLARACIÓN DE INCORPORACIÓN -
HOJA 1
Función: generador CA de sincronización diseñado para ser incorporado en un grupo
electrógeno de electricidad.
La maquinaria parcialmente finalizada que se entrega con esta declaración:
• Está diseñada y construida exclusivamente como un componente no funcional que se
debe incorporar en una máquina que hay que finalizar.
• Está diseñada para cumplir las cláusulas de las siguientes directivas de la UE siempre y
cuando su nivel de construcción permita:
2004/108/EC Directiva sobre compatibilidad electromagnética (EMC)
Directiva sobre baja tensión 2006/95/EC
• No se debe poner en servicio dentro del territorio de la Comunidad Europea ("CE" hasta
que se haya declarado que la maquinaria final en la que se va a incorporar cumple la
directiva sobre maquinaria y todas las demás directivas de la CE aplicables.
• Está diseñada y construida para cumplir los requisitos esenciales de salud y seguridad
de la Directiva sobre maquinaria 2006/42/EC que se indica en la hoja 2 de esta
declaración.
La documentación técnica relevante está compilada de acuerdo con las cláusulas de la parte
B del Anexo VII de la Directiva sobre maquinaria. Toda la información relevante sobre la
maquinaria parcialmente finalizada se proporcionará, por escrito, mediante una solicitud
razonada de la autoridad nacional correspondiente a su representante autorizado. El nombre
y la dirección del representante autorizado, que tiene la autorización para compilar la
documentación técnica relevante, es el secretario de la empresa, Cummins Generator
Technologies Limited, 49/51 Gresham Road, Staines, Middlesex, TW18 2BD, Reino Unido.
El abajo firmante que representa al fabricante:
Fecha: 1 de febrero de 2014 Nombre, cargo y dirección:
Kevan J Simon
Director de calidad y técnica global
Cummins Generator Technologies
Fountain Court
Lynch Wood
Peterborough, Reino Unido
PE2 6FZFirmado:
Descripción Número de serie

-
TABLA 3. DIRECTIVA SOBRE MAQUINARIA: DECLARACIÓN DE INCORPORACIÓN -
HOJA 2
REQUISITOS ESENCIALES DE SALUD Y SEGURIDAD RELACIONADOS CON EL DISEÑO Y LA
CONSTRUCCIÓN DE MAQUINARIA PARCIALMENTE FINALIZADA
1.1 Comentarios generales LEYENDA
• 1.1.2: Principio de integración de la seguridad 1. Los requisitos esenciales de
salud y seguridad que no se
• 1.1.3: Materiales y productos indican no se consideran
aplicables a esta maquinaria
• 1.1.5: Diseño de maquinaria para facilitar su manejo parcialmente finalizada o
debe cumplirlos quien1.3 Protección contra peligros mecánicos
ensambla la maquinaria.
• 1.3.1: Riesgo de pérdida de estabilidad
2. Los requisitos esenciales de
salud y seguridad que se• 1.3.2: Riesgo de rotura durante el funcionamiento
indican se consideran
aplicables a esta maquinaria• 1.3.3: Riesgos debidos a la caída o la proyección de
parcialmente finalizada y eobjetos
fabricante los cumple en lo
posible, de acuerdo con los• 1.3.4: Riesgos debidos a superficies, bordes o
requisitos de construcciónángulos
de quien ensambla la
maquinaria, la información• 1.3.7: Riesgos relacionados con piezas móviles
que contienen las
instrucciones de ensamblaje• 1.3.8.1: Piezas móviles de la transmisión
y los boletines de Cummins.1.4 Protección *
3. * Los clientes pueden
• 1.4.1: Protecciones – Requisitos generales * solicitar la maquinaria
parcialmente finalizada sin
• 1.4.2.1: Protecciones fijas * algunas protecciones o
1.5 Otros peligros ninguna. En estos casos, no
se aplica la sección 1.4
• 1.5.2: Electricidad estática Protección y el ensamblador
de la maquinaria debe
• 1.5.3: Suministro de energía no eléctrico cumplir los requisitos
esenciales de salud y
• 1.5.4: Errores de montaje seguridad.
• 1.5.6: Incendio
• 1.5.13: Emisiones de materiales y sustancias
peligrosas
1.7 Información
• 1.7.1: Información y advertencias sobre la
maquinaria
• 1.7.4: Instrucciones

-
3.3 Información adicional para el cumplimiento de
EMC
Los alternadores de STAMFORD están diseñados para cumplir las normas de inmunidad y
emisiones de EMC para entornos industriales. Podrían ser necesarios equipos adicionales
para instalar el alternador en entornos residenciales, comerciales y de industria ligera.
Las tomas a tierra de la instalación necesitan la conexión de la estructura del alternador al
conductor de tierra de protección de la instalación con un cable de longitud mínima.
La instalación, el mantenimiento y las reparaciones deben ser realizadas por el personal
debidamente formado y con total conocimiento de los requisitos de las directivas
correspondientes de la CE.
AVISO
Cummins Generator Technologies no es responsable del cumplimiento de las normas EMC si
se utilizan piezas no autorizadas, que no son de marca STAMFORD, para el mantenimiento y
las reparaciones.
3.4 Información adicional para el cumplimiento de
CSA
Para cumplir las normativas de la CSA (Canadian Standards Association), todos los cables
y componentes externos deben tener el voltaje nominal del alternador que se indica en la
placa de capacidad nominal.

-

4 Introducción
4.1 Descripción general
La gama de alternadores UC22/27 tiene un diseño de campo de rotación sin escobillas,
disponibles con hasta 690 V/50 Hz (1500 RPM) o 60 Hz (1800 RPM), y se han construido
para cumplir la norma BS5000 parte 3, y las normas internacionales.
Toda la gama de alternadores UC22/27 son autoexcitados de manera estándar y la energía
de excitación se obtiene de los devanados de salida principales utilizando el AVR SX460 o
AS440. El UC22 también está disponible con devanados específicos y un sistema de
excitación controlado por transformador.
Hay disponible un sistema de excitación accionado por un generador magnético
permanente (PMG) como opción utilizando el AVR MX341 o MX321.
4.2 Nombre del alternador
TABLA 4. FORMATO DE NOMENCLATURA DEL ALTERNADOR UC
Ejemplo: UC 22 - UC I 22 4 C 2
Modelodealternador
(UC22,UC27)
Tipodealternador
(UC=estándar,
UCG=cumpleelcódigodered,
UCD=dedicado,soloUC27)
Aplicación
(I=industrial,M=marina)
Tamañodebastidor
(22,27)
Númerodepostes
Longituddelnúcleo
(A,B,C,...)
Númerodecojinetes
(1=NDE,2=DEyNDE)
4.3 Ubicación del número de serie
En el aro del extremo impulsor del bastidor, hay grabado un número de serie único.

-
4.4 Placa de especificaciones
ADVERTENCIA
Piezas despedidas
funcionamiento.
En la etiqueta de la placa de especificaciones, se indican los parámetros de funcionamiento
previstos del alternador.
FIGURA 1. PLACA DE CAPACIDAD NOMINAL GLOBAL DEL ALTERNADOR CA STAMFORD

-
4.5 Autentificación del producto
El holograma de alta seguridad a prueba de falsificaciones de STAMFORD se encuentra en
la etiqueta de seguimiento. Compruebe que los puntos de alrededor del logotipo de
STAMFORD son visibles al observar el holograma desde diferentes ángulos y de que la
palabra "GENUINE" aparece detrás del logotipo. Utilice una linterna para ver estas
características de seguridad con poca luz. Para comprobar si el alternador es auténtico,
introduzca el código de 7 caracteres único del holograma en www.stamford-
avk.com/verify.
FIGURA 2. ETIQUETA DE SEGUIMIENTO
FIGURA 3. PUNTOS VISIBLES EN LAS VISTAS IZQUIERDA, DERECHA, SUPERIOR E INFERIOR
DEL HOLOGRAMA EN 3D

-

5 Aplicación del alternador
ADVERTENCIA
Piezas despedidas
funcionamiento.
Es responsabilidad del cliente asegurarse de que el alternador elegido es adecuado para la
aplicación final.
5.1 Medioambiente
Los alternadores están protegidos de acuerdo con la norma IP23. La norma IP23 no es una
protección adecuada para su uso al aire libre sin medidas adicionales.
Temperatura ambiente De -15° C a 40° C (de 5° F a 104° F)
Humedad relativa < 70 %
Altitud < 1000 m (3280 pies)
El alternador está diseñado para los datos medioambientales que se indican en la tabla. El
alternador puede funcionar en condiciones diferentes si tiene la capacidad nominal correcta.
En la placa de identificación se encuentran los detalles. Si se cambia el entorno de
funcionamiento después de la compra, consulte al fabricante para conocer la capacidad
nominal revisada del alternador.
5.2 Caudal de aire
TABLA 5. CAUDAL MÍNIMO DE AIRE Y CAÍDA MÁXIMA DE PRESIÓN
Modelo del alternador 50 Hz 60 Hz Admisión máxima
y frecuencia para la caída de la
Caudal mínimo de aire, m3
/s (pies3
/min) presión de salida,
medidor de agua mm
(pulg)
UC22 0,216 (458) 0,281 (595) 6 (0,25)
UCD22 0,25 (530) 0,31 (657) 6 (0,25)
UC27 0,514 (1090) 0,617 (1308) 6 (0,25)
UCD27 0,58 (1230) 0,69 (1463) 6 (0,25)

-
Asegúrese de que las entradas y salidas del aire no estén bloqueadas cuando el alternador
está en funcionamiento.
5.3 Contaminantes del aire
Los contaminantes como la sal, la grasa, los humos de escape, los productos químicos, el
polvo y la arena reducen la efectividad del aislamiento y la vida útil de los devanados.
Piense en la posibilidad de utilizar filtros de aire y una caja para proteger el alternador.
5.4 Filtros de aire
Los filtros de aire atrapan partículas del aire mayores de 5 micrones. Los filtros se deben
limpiar o reemplazar regularmente, dependiendo de las condiciones de la instalación.
Revise los filtros con frecuencia para establecer un intervalo de servicio apropiado.
Los alternadores con filtros incorporados de fábrica tienen la capacidad nominal necesaria
para la velocidad de caudal reducida del aire de refrigeración. Si los filtros son readaptados,
la capacidad nominal del alternador se debe reducir un 5%.
Los filtros de aire no quitan el agua. Mantenga los filtros secos con una protección adicional.
Si los filtros están húmedos, obstruirán el caudal de aire, lo que provocará el
sobrecalentamiento del alternador y el fallo prematuro del aislamiento.
5.5 Condiciones de humedad
La capacidad de transporte de agua del aire depende de la temperatura. Si la temperatura
del aire desciende por debajo de su punto de saturación, se puede formar rocío en los
devanados y, de esta forma, reducir la resistencia eléctrica del aislamiento. En condiciones
de humedad, puede que sea necesario utilizar una protección adicional, incluso si el
alternador está instalado dentro de una caja. Los calentadores anticondensación se
suministran previa solicitud.
5.6 Calentadores anticondensación
PELIGRO
El calentador anticondensación tiene una fuente de alimentación distinta. Los calentadores
anticondensación aumentan la temperatura del aire alrededor de los devanados para evitar
la formación de condensación en condiciones de humedad cuando el alternador no está en
funcionamiento. Lo más recomendable es encender automáticamente los calentadores
cuando el alternador está apagado.

-
5.7 Cajas
Instale una caja para proteger el alternador de condiciones medioambientales adversas.
Asegúrese de que el aire que entra en el alternador tiene la velocidad de caudal adecuada,
no tiene humedad ni contaminantes, y está por debajo de la temperatura ambiental máxima
que se indica en la placa de capacidad nominal.
Asegúrese de que se puede acceder cómodamente al alternador para que las labores de
mantenimiento sean seguras.
5.8 Vibración
Los alternadores están diseñados para soportar los niveles de vibración que se encuentran
en los grupos electrógenos que se han fabricado para cumplir los requisitos de las normas
ISO 8528-9 y BS 5000-3. (La norma ISO 8528 se refiere a mediciones de banda ancha y la
norma BS5000 se refiere a la frecuencia predominante de cualquier vibración del grupo
electrógeno).
AVISO
Si se excede cualquiera de las especificaciones anteriores, se producirá un efecto negativo
en la vida útil de los cojinetes y otros componentes, y la garantía del alternador podría
quedar invalidada.
AVISO
La caja de bornes está diseñada para soportar las barras conductoras o bornes,
transformadores, cables de carga y cajas de bornes auxiliares incluidos. Una masa
adicional podría producir una vibración excesiva y producir el fallo del gabinete y el
montaje de la caja de bornes. Consulte el manual de instalación para conectar los
cables de carga a la caja de bornes. Consulte a CGT antes de fijar cualquier masa
adicional a la caja de bornes.
5.8.1 Definición de la norma BS5000–3
Los alternadores deben ser capaces de soportar de manera continua niveles de vibración
lineal con amplitudes de 0,25 mm de entre 5 Hz y 8 Hz, y velocidades de 9,0 mm/s RMS
entre 8 Hz y 200 Hz, medidos en cualquier punto directamente sobre la carcasa o la
estructura principal de la máquina. Estos límites se refieren únicamente a la frecuencia
predominante de la vibración de cualquier forma de onda compleja.
5.8.2 Definición de la norma ISO 8528-9
La norma ISO 8528-9 se refiere a una banda ancha de frecuencias; la banda ancha se
considera que está entre 10 Hz y 1000 Hz. La tabla siguiente es un extracto de la norma
ISO 8528-9 (Tabla C.1, valor 1). Esta tabla simplificada indica los límites de vibración por
kVA y la velocidad para que el funcionamiento de los diseños del grupo electrógeno
estándar sea aceptable.
5.8.3 Frecuencias de vibración
Estas son las principales frecuencias de vibración que produce el alternador:
• 1500 RPM 25 Hz 4 polos
• 1800 RPM 30 Hz 4 polos

-
Las vibraciones inducidas en el alternador por el motor son complejas. Es responsabilidad
del diseñador del grupo electrógeno asegurarse de que la alineación y la rigidez de la
bancada y los montajes no permiten que la vibración supere los límites establecidos en las
normas BS5000 parte 3 e ISO 8528 parte 9.
5.8.4 Límites de vibración lineal
Niveles de vibración lineal medidos en el alternador: UC
Velocidad del motor Salida de Vibración Vibración Vibración
potenciaRPM Cilindrada Velocidad Aceleración
S(mín-1
) RMS (mm) RMS (mm/s) RMS (mm/s2
)
(kVA)
1300 ≤ RPM < 2000 10 < S ≤ 50 0,64 40 25
50 < S ≤ 250 0,4 25 16
250 < S 0,32 20 13
La banda ancha es 10 Hz - 1000 Hz
5.8.5 Supervisión de vibración lineal
Recomendamos utilizar un equipo de análisis de vibraciones para medir la vibración en las
posiciones que se indican a continuación. Comprobar que la vibración del grupo electrógeno
está por debajo de los límites que se indican en las normas. Si la vibración está por encima
de los límites, el fabricante del grupo electrógeno debe investigar la causa raíz y erradicarla.
Lo más recomendable es que el fabricante el grupo electrógeno tome lecturas iniciales para
que sirvan de referencia y que el usuario supervise la vibración periódicamente, de acuerdo
con el programa de servicio recomendado, para detectar si se está produciendo un
deterioro.

-
5.8.6 Vibración excesiva
ADVERTENCIA
Piezas despedidas
funcionamiento.

-
Si la vibración medida del grupo electrógeno no está dentro de los límites:
1. El fabricante del grupo electrógeno deberá cambiar el diseño del grupo electrógeno
para reducir los niveles de vibración todo lo posible.
2. Póngase en contacto con Cummins Generator Technologies para evaluar el impacto en
la esperanza de vida del alternador y los cojinetes.
5.9 Cojinetes
5.9.1 Cojinetes sellados
Inspeccione periódicamente los sellos permanentes, de acuerdo con el calendario de
servicio recomendado. Compruebe si hay señales de desgaste o cualquier otro deterioro.
Los daños en sellos, las fugas de grasa o decoloración de las pistas de los cojinetes indican
que hay que reemplazar el cojinete.
5.9.2 Vida útil de los cojinetes
Entre los factores que reducen la vida útil de los cojinetes o conducen a la avería de los
mismos, se incluyen:
• Entorno y condiciones de funcionamiento adversas
• Tensión producida por una alineación incorrecta del grupo electrógeno
• Vibración del motor que supera los límites que se indican en las normas BS 5000-3 e
ISO 8528-9
• Largos periodos (incluidos los de transporte) en los que el alternador está en reposo y
sometido a vibraciones que pueden producir la formación de estrías, es decir,
superficies planas en las bolas y ranuras en las carreras
• Unas condiciones muy húmedas que producen corrosión y el deterioro de la grasa por
emulsificación.
5.9.3 Supervisión del estado de los cojinetes
Recomendamos al usuario comprobar el estado de los cojinetes utilizando un equipo de
supervisión de la vibración. Lo más recomendable es tomar lecturas iniciales que sirvan de
referencia y supervisar periódicamente los cojinetes para detectar si se está produciendo un
deterioro. Entonces, será posible planificar un cambio de cojinetes en el grupo electrógeno
apropiado o el intervalo de servicio del motor.
5.9.4 Esperanza de vida útil de los cojinetes
Los fabricantes de cojinetes reconocen que la vida útil de los cojinetes depende de factores
que están fuera de su control. Por tanto, en lugar de calcular una vida útil, los intervalos de
sustitución se basan en la vida L10 del cojinete, el tipo de grasa y las recomendaciones de
los fabricantes del cojinete y la grasa.
En aplicaciones generales, si se realiza el mantenimiento correcto, los niveles de vibración
no superan los niveles que se indican en las normas ISO 8528-9 y BS5000-3 y si la
temperatura ambiental no supera los 50 °C, es necesario sustituir los cojinetes a las 30.000
horas de funcionamiento.
Los cojinetes del alternador UC están sellados de manera permanente y no se pueden
volver a engrasar.

-
En caso de duda sobre cualquier aspecto relacionado con la vida útil de los cojinetes de un
alternador STAMFORD, póngase en contacto con el distribuidor autorizado más cercano o
con la fábrica.

-

6 Instalación en el grupo electrógeno
6.1 Dimensiones del alternador
Las dimensiones se incluyen en la hoja de datos específica de cada modelo de alternador.
Consulte la placa de potencia nominal para identificar el modelo de alternador.
AVISO
Las hojas de datos están disponibles en www.stamford-avk.com
6.2 Elevación del alternador
ADVERTENCIA
Antes del acoplamiento, retire la instalación de transporte del extremo impulsor. Después
del acoplamiento, retire la barra de transporte del extremo no impulsor. Eleve el alternador
por los ganchos y grilletes de los puntos de elevación (agarraderas o anillas). La colocación
correcta para la elevación se indica en una etiqueta que se está fijada a un punto de
elevación. Utilizar cadenas de la longitud suficiente y una barra de extensión si es preciso
para asegurarse de que las cadenas están en posición vertical antes de elevarlas.
Asegurarse de que el equipo de elevación tiene la capacidad suficiente para la masa del
alternador que se indica en la etiqueta.
FIGURA 4. ETIQUETA DE ELEVACIÓN
6.3 Almacenamiento
Si el alternador no se va a utilizar inmediatamente, se debe almacenar en un lugar en el que
no haya vibraciones, y que esté seco y limpio. Recomendamos el uso de calentadores
anticondensación siempre que se disponga de ellos.

-
Si el alternador se puede rotar, gire el rotor un mínimo de 6 revoluciones cada mes durante
el periodo de almacenamiento.
6.3.1 Después del almacenamiento
Tras un periodo de almacenamiento, realice comprobaciones previas al funcionamiento para
determinar el estado de los devanados. Si los devanados están húmedos o la resistencia
del aislamiento es baja, siga uno de los procedimientos de secado (consulte Capítulo 7 en
la página 37).
Antes de poner en servicio el alternador, consulte la siguiente tabla.
TABLA 6.
No rotado durante el Rotado durante el
almacenamiento almacenamiento
Cojinetes sellados Si lleva más de 12 meses Si lleva más de 24 meses
almacenado, ponga en servicio el almacenado, ponga en servicio el
alternador. alternador.
Si lleva más de 12 meses Si lleva más de 24 meses
almacenado, cambie los cojinetes y almacenado, cambie los cojinetes y
luego ponga en servicio el luego ponga en servicio el
alternador. alternador.
6.3.2 Instrucciones de almacenamiento
Cuando un alternador está fijo, ya sea en estado de almacenamiento o de otra forma,
podría estar sometido a factores medioambientales como vibraciones, humedad,
temperatura y partículas contaminantes del aire, que podrían degradar la colocación de los
cojinetes.
Póngase en contacto con CGT para obtener consejo antes de guardar el alternador durante
largos períodos de tiempo.
6.4 Cargas laterales
En los generadores accionados por correa, asegúrese de que el extremo del accionamiento
y las poleas de accionamiento estén alineadas para evitar la carga axial en los cojinetes.
Recomendamos utilizar dispositivos de tensión de tipo rosca que permitan el ajuste preciso
de la tensión de la correa manteniendo la alineación de la polea.
El fabricante del grupo electrógeno debe proporcionar protecciones para la correa y la
polea.
Importante Si la tensión de la correa es incorrecta, se producirá un desgaste excesivo de
los cojinetes.
2/4 polos Carga lateral Extensión del eje
mm
Kg N
UC22 408 4000 110
UC27 510 5000 140

-
6.5 Acoplamiento del grupo electrógeno
ADVERTENCIA
Piezas mecánicas móviles
El movimiento de las piezas mecánicas durante el acoplamiento del grupo electrógeno puede
producir lesiones graves por aplastamiento o atrapamientos.
Para evitar lesiones, mantenga los brazos, las manos y los dedos lejos de las superficies de
acoplamiento cuando acople el grupo electrógeno.
AVISO
No intente rotar el rotor del alternador levantándolo sobre las paletas del ventilador de
refrigeración. El ventilador no está diseñado para soportar esas fuerzas y resultará dañado.
La eficiencia del funcionamiento y la duración del componente dependen de que la tensión
mecánica en el alternador sea mínima. Al acoplar un grupo electrógeno, las interacciones
de las alineaciones incorrectas y las vibraciones con el motor motriz primario pueden
producir tensión mecánica.
los grupos electrógenos necesitan una bancada continua y plana sustancial que se ajuste a
la carga del suelo de la instalación, con superficies de montaje del motor y el alternador que
creen una base firme para realizar la alineación correctamente. La altura de todas las
superficies de montaje debe estar dentro de 0,25 mm para el montaje del calzo, 3 mm para
los montajes antivibración no ajustables (AVM) o 10 mm para los AVM de altura ajustable.
Utilice calzos para lograr el nivelado. Los ejes de rotación del rotor del alternador y el eje de
salida del motor deben ser coaxiales (alineación radial) y perpendiculares al mismo plano
(alineación angular). La alineación axial del alternador y el acoplamiento del motor debe ser
de 0,5 mm, para permitir la expansión térmica sin que haya fuerza axial indeseada en los
cojinetes a la temperatura de funcionamiento.
Se pueden producir vibraciones al flexionar el acoplamiento. El alternador está diseñado
para un momento de flexión máximo que no supere los 140 kg (1000 lbs ft). Consulte al
fabricante del motor el momento de flexión máximo de la brida del motor.
El acoplamiento cerrado del alternador y el motor pueden aumentar la rigidez del grupo
electrógeno. Los alternadores de uno o dos cojinetes pueden ser de acoplamiento cerrado.
El fabricante del grupo electrógeno debe proporcionar protecciones para las aplicaciones de
acoplamiento abierto.
Para evitar la oxidación durante el transporte y el almacenamiento, la espiga de la
estructura del alternador, las placas de acoplamiento del rotor y la extensión del eje se han
tratado con un revestimiento anticorrosión. Quítelo antes de acoplar el grupo electrógeno.
Para evitar el movimiento del rotor durante el transporte, los alternadores de un cojinete sin
alternador magnético permanente (PMG) tienen instalada una escuadra de transporte en el
extremo no impulsor (NDE). Quite la cubierta del NDE, quite la escuadra y las sujeciones de
transporte del NDE y vuelva a colocar la cubierta del NDE antes de acoplar el grupo
electrógeno.

-
FIGURA 5. ROTOR DE ALTERNADOR DE UN COJINETE EN EL QUE SE MUESTRAN LOS
DISCOS DE ACOPLAMIENTO ATORNILLADOS AL CUBO DEL ACOPLAMIENTO DEL EXTREMO
DEL ACCIONAMIENTO (A LA DERECHA)
FIGURA 6. ROTOR DEL ALTERNADOR DE DOS COJINETES QUE MUESTRA UN EJE CON
CHAVETERO PARA EL ACOPLAMIENTO FLEXIBLE (A LA DERECHA)
6.5.1 Un cojinete
ADVERTENCIA
1. Quite la escuadra de transporte del extremo impulsor que mantiene el rotor en su lugar
durante el transporte.
2. Retire las cubiertas de salida de aire del extremo del accionamiento del alternador para
acceder a los pernos del adaptador y el acoplamiento.
3. Asegúrese de que los discos de acoplamiento están concéntricos a la espiga del
adaptador.
4. Coloque dos espigas de alineación en los orificios de los pernos del volante separadas
180 grados para poder alinear el disco y el volante.
5. Levante el alternador y aproxímelo al motor, girando el motor manualmente para
alinear los discos y el volante.
6. Conecte las espigas de alineación en los orificios de los pernos del disco de
acoplamiento, y empuje el alternador hacia el motor hasta que los discos de
acoplamiento queden sobre la superficie del volante.

-
AVISO
No tire del alternador hacia el motor utilizando pernos a través de los discos flexibles.
7. Coloque los pernos del adaptador utilizando arandelas gruesas bajo los cabezales.
Apriete los pernos del adaptador uniformemente alrededor del adaptador.
8. Compruebe el valor de apriete de cada perno en la dirección de las agujas del reloj
alrededor del círculo del perno para asegurarse de que todos los pernos están
apretados. Consulte el manual del fabricante del motor para conocer el par de apriete
correcto.
9. Quite las espigas de alineación. Coloque los pernos de acoplamiento utilizando
arandelas gruesas bajo los cabezales.
10. Apriete los pernos para fijar el disco de acoplamiento al volante, en la secuencia que
se muestra más arriba.
11. Compruebe el valor de apriete de cada perno en la dirección de las agujas del reloj
alrededor del círculo del perno para asegurarse de que todos los pernos están
apretados.
12. Si no se dispone de un PMG, quite la escuadra de transporte del NDE.
13. Vuelva a colocar todas las cubiertas.
6.5.2 Dos cojinetes
Se recomienda utilizar un acoplamiento flexible, diseñado para adaptarse a la combinación
específica de motor y alternador, para minimizar los efectos de vibración de torsión.
Si se utiliza un adaptador de acoplamiento cerrado, hay que comprobar la alineación de las
caras trabajadas colocando el alternador en el motor. Calce las patas del alternador si es
preciso.
6.6 Comprobaciones previas al funcionamiento
Antes de arrancar el grupo electrógeno, pruebe la resistencia del aislamiento de los
devanados, y compruebe si todas las conexiones están apretadas y se encuentran en el
lugar correcto. Asegúrese de que la ruta del aire del alternador no tiene obstrucciones.
Vuelva a colocar todas las cubiertas.

-
6.7 Sentido de rotación
El ventilador está diseñado para rotar en el sentido de las agujas del reloj, tal y como se
observa desde el extremo impulsor del alternador (a menos que se especifique otra cosa
cuando se solicite). Si el alternador debe funcionar en sentido contrario a las agujas del
reloj, pida consejo a Cummins Generator Technologies.
6.8 Rotación de fases
La salida del estator principal está conectada para una secuencia de fases de U V W
cuando el alternador funciona en sentido de las agujas del reloj, observado desde el
extremo del accionamiento. Si se debe invertir la rotación de fases, el cliente debe volver a
conectar los cables de salida a la caja de bornes. Solicite a Cummins Generator
Technologies un diagrama de los circuitos de las conexiones de fase inversa.
6.9 Voltaje y frecuencia
Compruebe que el voltaje y la frecuencia que se muestran en la placa de capacidad
nominal del alternador cumplen los requisitos de la aplicación del grupo electrógeno.
6.10 Ajustes de AVR
El AVR viene configurado de fábrica para realizar las pruebas de funcionamiento iniciales.
Compruebe si los ajustes del AVR son compatibles con la salida que necesita. Consulte las
instrucciones detalladas en el manual de AVR para conocer los ajustes con carga y sin
carga.

-
6.11 Conexiones eléctricas
ADVERTENCIA
Instalación eléctrica y protección del sistema incorrectos
Una instalación eléctrica y protección del sistema incorrectos pueden producir lesiones
graves o mortales por descarga eléctrica y quemaduras.
Para evitar lesiones, los instaladores deben estar cualificados y son responsables de cumplir
todos los requisitos de cualquier organismo de inspección, autoridad de electricidad local y
norma de seguridad.
AVISO
La caja de bornes está diseñada para soportar las barras conductoras o bornes,
transformadores, cables de carga y cajas de bornes auxiliares incluidos. Una masa
adicional podría producir una vibración excesiva y producir el fallo del gabinete y el
montaje de la caja de bornes. Consulte a CGT antes de fijar cualquier masa
adicional a la caja de bornes.
El fabricante dispone de curvas de corriente de fallas y de valores de reactancia del
alternador para quien los solicite, de modo que el diseñador del sistema pueda calcular la
protección y/o discriminación de falla necesarias.
El instalador debe comprobar que el bastidor del alternador está conectado a la bancada de
los grupos electrógenos y a tierra. Si se han instalado soportes antivibración entre el
bastidor del alternador y su bancada, se debe cruzar un conductor a tierra correctamente
calificado en el soporte antivibración.
Consulte los diagramas de alambrado para la conexión eléctrica de los cables de carga. Las
conexiones eléctricas se realizan en la caja de bornes, construida con paneles extraíbles
para que se adapten a los cables de entrada y de empaquetadura específicos del sitio. Se
deben retirar los paneles cuando vaya a taladrar o cortar, para evitar que entren virutas en
la caja de bornes o el alternador. Después de realizar el alambrado, inspeccione la caja de
bornes, limpie toda la suciedad con una aspiradora si fuera necesario y compruebe que no
se ha dañado o alterado ningún componente interno.
Como norma general, el conductor de neutro del alternador no está conectado al bastidor
del alternador. Si es necesario, el conductor de neutro se puede conectar al borne de tierra
de la caja de bornes mediante un conductor de al menos la mitad del área de la sección de
un conductor de fase.
Los cables de carga se deben sujetar de la manera apropiada para evitar que el radio sea
insuficiente en el punto de entrada a la caja de bornes, que está sujeto a la empaquetadura
de la caja de bornes y permite un movimiento del grupo electrógeno de al menos ±25 mm
en sus soportes antivibración sin producir demasiada tensión en los cables y los bornes de
carga del alternador.
6.12 Conexión a la red: sobrecargas de voltaje y
microinterrupciones
Tome precauciones para evitar que los voltajes transitorios que genera la carga conectada
y/o el sistema de distribución causen daños en los componentes del alternador.
Para identificar cualquier posible riesgo, se deben tener en cuenta todos los aspectos de la
aplicación propuesta del alternador, especialmente los siguientes:
• Cargas con características que se deriven en grandes cambios en los pasos de carga.

-
• Control de carga del conmutador de distribución y control de potencia por cualquier
método que sea probable que genere picos de voltaje transitorios.
• Sistemas de distribución susceptibles a influencias externas, como tormentas
eléctricas.
• Aplicaciones que impliquen un funcionamiento en paralelo con una red eléctrica, en
donde se puede producir el riesgo de perturbaciones de la red en forma de
microinterrupciones.
Si existe riesgo de sobrecargas de voltaje o microinterrupciones en el alternador, incluya
una protección adecuada en el sistema de generación, como supresores y protectores de
sobrecarga, para cumplir las normas y los requisitos de instalación.
La protección de sobrecarga reduce el voltaje máximo en el alternador de un impulso
transitorio de 5 µs a menos de 1,25 x √2 x (2 x voltaje de salida nominal + 1000 V). Lo
mejor es ajustar los dispositivos de protección a los bornes de salida. Consulte a
profesionales y proveedores de equipo especializado para obtener más consejos.
6.13 Carga variable
En determinadas condiciones, la variación en las cargas puede reducir la vida útil del
alternador.
Identifique cualquier posible riesgo, especialmente los siguientes:
• Las cargas capacitivas grandes (por ejemplo, el equipo de corrección de factores de
potencia) pueden afectar a la estabilidad del alternador y provocar el deslizamiento del
polo.
• Variación de voltaje en la red (por ejemplo, cambiar la toma).
Si hay riesgo de variación en la carga del alternador, proteja el sistema del grupo
electrógeno de forma adecuada con protección frente a excitación.
6.14 Sincronización
ADVERTENCIA
Piezas despedidas
funcionamiento.

-
6.14.1 Alternadores paralelos o de sincronización
FIGURA 7. ALTERNADORES PARALELOS O DE SINCRONIZACIÓN
El transformador de corriente compensador de caída de cuadratura hace una señal
proporcional a la corriente reactiva; el AVR ajusta la excitación para reducir la circulación de
corriente y permitir que cada alternador comparta la carga reactiva. El transformador de
corriente compensador de caída incorporado de fábrica se preajusta para una caída de
voltaje de 5 % a carga plena y factor de potencia cero. Consultar el manual AVR incluido
para obtener más información sobre ajustes de caída.
• El interruptor/disyuntor de sincronización (CB1, CB2) debe ser de un tipo que no
produzca un "rebote de contacto" cuando funcione.
• El interruptor/disyuntor de sincronización debe tener la capacidad nominal adecuada
para soportar la corriente de carga completa y continua del alternador.
• El interruptor/disyuntor debe ser capaz de soportar los ciclos de cierre rigurosos
durante la sincronización y las corrientes producidas si el alternador se conecta en
paralelo desincronizado.
• El tiempo de cierre del interruptor/disyuntor de sincronización debe estar bajo el control
de los ajustes del sincronizador.
• El interruptor/disyuntor debe ser capaz de funcionar en condiciones de falla como los
cortocircuitos. Hay disponibles hojas de datos del alternador.
AVISO
El nivel de falla puede incluir la contribución de otros alternadores, así como de la red
eléctrica pública.
El método de sincronización debe ser automático o de sincronización de comprobación. No
se recomienda el uso de la sincronización manual. Los ajustes realizados en el equipo de
sincronización deben ser adecuados para que el alternador se cierre suavemente.
La secuencia de fases debe coincidir
Diferencia de voltaje +/- 0,5%
Diferencia de frecuencia 0,1 Hz/seg
Ángulo de fase +/- 10o
Tiempo de cierre de C/B 50 ms
Los ajustes del equipo de sincronización necesarios para lograr esto deben estar dentro de
estos parámetros.
La diferencia de voltaje cuando se realiza la conexión en paralelo con la red de electricidad
pública es +/- 3%.

-

7 Servicio y mantenimiento
7.1 Programación de mantenimiento recomendada
Consulte la sección Medidas de seguridad (Capítulo 2 en la página 3) de este manual
antes de iniciar cualquier actividad de reparación y mantenimiento.
Consulte la sección Identificación de piezas (Capítulo 8 en la página 55) para ver los
componentes y obtener información sobre los fijadores.
La programación de mantenimiento recomendada muestra en una tabla las actividades de
mantenimiento recomendadas, agrupadas por subsistemas del alternador. Las columnas de
la tabla muestran los tipos de actividad de mantenimiento, si el alternador debe estar
funcionando y los niveles de mantenimiento. La frecuencia de mantenimiento aparece en
horas de funcionamiento o intervalos de tiempo, lo que ocurra primero. Las equis que
aparecen (X) en las celdas en las que se cortan una columna con una fila muestran el tipo
de actividad de mantenimiento y cuándo es necesaria. Los asteriscos (*) indican una
actividad de mantenimiento que solo se realiza cuando es necesario.
Todos los niveles de mantenimiento de la programación de mantenimiento recomendada se
pueden adquirir directamente a través del departamento de atención al cliente de Cummins
Generator Technologies,
teléfono: +44 1780 484732,
correo electrónico: service-engineers@cumminsgeneratortechnologies.com.
1. Un servicio y reparación adecuados son clave para el correcto funcionamiento del
alternador y la seguridad de todos los que estén en contacto con él.
2. Estas actividades de mantenimiento están diseñadas para maximizar la vida útil del
alternador, pero no modifican, extienden o cambian los términos de la garantía
estándar del fabricante o sus obligaciones respecto a la garantía.
3. Cada intervalo de mantenimiento constituye tan solo una guía y se desarrollan en base
a que el alternador esté instalado y funcione de acuerdo con las pautas del fabricante.
Si el alternador se encuentra o está funcionando en condiciones ambientales adversas
o inusuales, puede que los intervalos de mantenimiento deban ser más frecuentes. Se
debe supervisar el alternador continuamente entre cada mantenimiento para identificar
cualquier modo de falla potencial, signos de uso incorrecto o de desgaste excesivo.

-
TABLA 7. CALENDARIO DE SERVICIO DEL ALTERNADOR
ACTIVIDAD DEL TIPO NIVEL DEL SERVICIO
SERVICIO
X = necesario
Sistema
Alternadorenejecución
Inspección
Prueba
Limpieza
Sustitución
Puestaenservicio
Traslapuestaenservicio
250h/0,5años
Nivel1
1000h/1año
Nivel2
10000h/2años
Nivel3
30000h/5años
* = si es necesario
Régimen nominal del X X
generador
Disposición de bancada X X
Disposición de X X * X
acoplamiento
Condiciones X X X X X X
ambientales y limpieza
Temperatura ambiente X X X X X X
(dentro y fuera)
Máquina completa:
daños, piezas sueltas y X X X X X X
conexiones a tierra
Generador
Protectores, pantallas,
etiquetas de X X X X X X
advertencia y seguridad
Acceso para X X
mantenimiento
Condiciones de
funcionamiento X X X X X X X
eléctricas nominales y
excitación
Vibración X X X X X X X
Estado de los X X X X X X
devanados
Resistencia del
aislamiento de todos X X * * X X
los devanados
Resistencia del
aislamiento del rotor, el X X X
excitador y el PMG
Devanado
Sensores de X X X X X X X
temperatura
Ajustes del cliente de
los sensores de X X
temperatura

-
ACTIVIDAD DEL TIPO NIVEL DEL SERVICIO
SERVICIO
X = necesario
Sistema
Alternadorenejecución
Inspección
Prueba
Limpieza
Sustitución
Puestaenservicio
Traslapuestaenservicio
250h/0,5años
Nivel1
1000h/1año
Nivel2
10000h/2años
Nivel3
30000h/5años
* = si es necesario
Cojinetes sellados X X cada 4000-4500 horas
Cojinetes sellados X * X
Sensores de X X X X X X X
temperatura
Cojinetes
Ajustes del cliente de
los sensores de X X
temperatura
Todas las conexiones
del generador/cliente y
alambrado
X X X X X X
Cajadebornes
AVR inicial y X X X
configuración de PFC
AVR y ajustes de PFC X X X X X X
Conexiones de X X X X X
auxiliares del cliente
Función de los X X X X X X
auxiliares
Ajustes de X X
sincronización
Controlesyauxiliares
Sincronización X X X X X X X
Calentador X * X
anticondensación
Diodos y varistores X X X X X
Rectificador trifásico (si X X X X X
se incluye)
Diodos y varistores
Rectificador
X X
Temperatura de X X X X X X X
entrada de aire
Flujo Aire (capacidad X X X
nominal y dirección)
Estado del ventilador X X X X X X
Estado del filtro de aire X X X X X X
Refrigeración
(donde proceda)
Filtros de aire (donde X X * * *
proceda)

-
7.2 Cojinetes
7.2.1 Introducción
AVISO
Almacene las herramientas y las piezas que haya retirado en un lugar libre de estática y de
polvo, para prevenir daños o contaminación.
Si un cojinete se daña por fuerza axial, hay que quitarlo del eje del rotor. No reutilice un
cojinete.
Se dañará el cojinete si se aplica fuerza de inserción a través de las bolas del cojinete. No
inserte a presión la pista exterior forzando la pista interior o viceversa.
No trate de girar el rotor levantándolo sobre las paletas del ventilador de refrigeración.
Podría dañar el ventilador.
El rotor del alternador está sujeto por un cojinete en el extremo no impulsor (NDE) y fijado al
generador de fuerza motriz mediante un cojinete o un acoplador de extremo impulsor (DE).
• Inspeccione cada cojinete de acuerdo con el calendario de servicio recomendado. Pida
consejo a CGT si hay una fuga de grasa del cojinete y notifique el tipo de cojinete y la
cantidad de grasa que pierde.
7.2.2 Seguridad
PELIGRO
Rotación de piezas mecánicas
La rotación de piezas mecánicas puede producir lesiones graves o mortales por
Para evitar lesiones y antes de quitar las cubiertas de las piezas en rotación, aísle el grupo
electrógeno de todas las fuentes de energía, quite la energía almacenada y utilice
ADVERTENCIA
Superficies calientes
El contacto de la piel con superficies calientes puede producir lesiones graves por
quemaduras.
PRECAUCION
Grasa
El contacto de la piel con la grasa puede producir lesiones leves o moderadas por dermatitis
de contacto.

-
AVISO
No llene de grasa en exceso un cojinete, podría dañarlo.
No mezcle distintos tipos de lubricante. Utilice guantes distintos para cada lubricante.
Monte los cojinetes en condiciones libres de estática y de polvo y con guantes que no
tengan pelusas.
Almacene las herramientas y las piezas que haya retirado en un lugar libre de estática y de
polvo, para prevenir daños o contaminación.
Si un cojinete se daña por fuerza axial, hay que quitarlo del eje del rotor. No reutilice un
cojinete.
Se dañará el cojinete si se aplica fuerza de inserción a través de las bolas del cojinete. No
inserte a presión la pista exterior forzando la pista interior o viceversa.
No trate de girar el rotor levantándolo sobre las paletas del ventilador de refrigeración.
Podría dañar el ventilador.
7.3 Controles
7.3.1 Introducción
Un alternador en funcionamiento constituye un duro entorno para los componentes de
control. El calor y la vibración pueden hacer que se suelten las conexiones eléctricas o que
fallen los cables. Las inspecciones y pruebas rutinarias pueden ayudar a identificar estos
problemas antes de que causen un fallo que provoque tiempos de inactividad imprevistos.
7.3.2 Seguridad
PELIGRO
ADVERTENCIA
quemaduras.
7.3.3 Requisitos
Equipo de protección personal Use el equipo de protección personal obligatorio del sitio.
Consumibles Ninguno
Piezas Ninguna
Herramientas Multímetro
Llave de torque
7.3.4 Inspección y prueba
1. Quite la tapa de la caja de bornes.
2. Compruebe que los fijadores que aseguran los cables de carga están firmemente
apretados.

-
3. Compruebe que los cables están firmemente unidos a la empaquetadura de la caja de
bornes y que permitan un movimiento del alternador de ±25 mm en los soportes
antivibración.
4. Compruebe que todos los cables están anclados y sin tensión dentro la caja de bornes.
5. Compruebe todos los cables en busca de señales de daños.
6. Compruebe que los accesorios del AVR y los transformadores de corriente están
correctamente colocados, y que los cables pasan por el centro de los transformadores
de corriente.
7. Si dispone de un calentador anticondensación
a. Aísle el la fuente de alimentación y mida la resistencia eléctrica de los elementos
del calentador. Sustituya el elemento del calentador si hay un circuito abierto.
b. Pruebe el voltaje de alimentación que va al calentador anticondensación en la
caja de conexiones del calentador. Debería haber 120 V CA o 240 V CA
(dependiendo de la opción de cartucho elegida y que se indica en una etiqueta)
cuando se detenga el alternador.
8. Compruebe que el AVR y los accesorios del AVR instalados en la caja de bornes están
limpios, bien sujetos en los soportes antivibración y que los conectores de cables están
firmemente conectados a los bornes.
9. Para el funcionamiento en paralelo*, compruebe que los cables del control de
sincronización están bien conectados (*no aplicable a los alternadores S0 y S1).
10. Vuelva a colocar y fijar la tapa de la caja de bornes.
7.4 Sistema de refrigeración
7.4.1 Introducción
Los alternadores están diseñados para cumplir las normas basadas en las directivas de
seguridad de la UE, y están clasificados para los efectos de la temperatura de
funcionamiento en el aislamiento de devanado.
BS EN 60085 (≡ IEC 60085) Aislamiento eléctrico: la evaluación térmica y designación
clasifica el aislamiento por la temperatura máxima de funcionamiento para una vida útil
razonable. Aunque también se han de tener en cuenta la contaminación química y eléctrica
y la tensión mecánica, la temperatura es el factor de envejecimiento más importante. El
ventilador de enfriamiento mantiene estable la temperatura de funcionamiento por debajo
del límite de la clase de aislante.
Si el entorno de funcionamiento no tiene los valores que se indican en la placa de
capacidad nominal, la salida nominal se debe reducir en un
• 3 % para los aislantes de clase H cada vez que el aire ambiente que entre en el
ventilador de enfriamiento supere los 40 ºC en 5 °C, hasta un máximo de 60 °C
• 3 % para cada incremento de 500 m de altitud, superados los 1000 m y hasta 4000 m,
debido a la capacidad térmica reducida de la densidad del aire más baja, y
• 5 % si se incluyen filtros de aire, debido al flujo de aire restringido.
Para obtener un enfriamiento eficiente, se deben mantener en perfectas condiciones el
ventilador de enfriamiento, los filtros de aire y las empaquetaduras.

-
7.4.2 Seguridad
PELIGRO
ADVERTENCIA
quemaduras.
PRECAUCION
Polvo
La inhalación de polvo puede producir lesiones leves o moderadas por irritación de los
pulmones. El polvo puede producir lesiones leves o moderadas por irritación de los ojos.
Para evitar lesiones, utilice el equipo de protección personal adecuado (PPE). Ventile el área
para dispersar el polvo.
AVISO
No intente rotar el rotor del alternador levantándolo sobre las paletas del ventilador
de refrigeración. El ventilador no está diseñado para soportar esas fuerzas y
resultará dañado.
AVISO
Los filtros están diseñados para eliminar el polvo, no la humedad. Si los elementos
del filtro están húmedos, se podría reducir el flujo de aire y producirse un
sobrecalentamiento. No permita que se humedezcan los elementos del filtro.
7.4.3 Requisitos
Equipo de protección personal Use el equipo de protección personal obligatorio del sitio
Utilice protección ocular
Use protección para las vías respiratorias
Consumibles Trapos sin pelusas
Guantes finos desechables
Piezas Filtros de aire (si se incluyen)
Juntas de sellado de los filtros de aire (si se incluyen)
Herramientas Ninguna
7.4.4 Inspección y limpieza
1. Busque paletas dañadas y roturas en el ventilador.
2. Saque los filtros de aire (del ventilador y de la caja de bornes, si se incluyen) de sus
bastidores.

-
3. Limpie y seque los filtros de aire y las empaquetaduras para eliminar partículas
contaminantes.
4. Compruebe que los filtros y las empaquetaduras no están dañados y sustitúyalos si
fuera necesario.
5. Instale los filtros y las empaquetaduras.
6. Restablezca el grupo electrógeno para que vuelva a funcionar.
7. Asegúrese de que las entradas y salidas de aire no están obstruidas.
7.5 Acoplador
7.5.1 Introducción
La eficiencia del funcionamiento y la duración del componente dependen de que la tensión
mecánica en el alternador sea mínima. Al acoplar un grupo electrógeno, las interacciones
de las alineaciones incorrectas y las vibraciones con el motor motriz primario pueden
producir tensión mecánica.
Los ejes de rotación del rotor del alternador y el eje de salida del motor deben ser coaxiales
(alineación radial y angular).
Si no se controla, la vibración de torsión puede provocar daños en los sistemas impulsados
por ejes del motor de combustión interna. El fabricante del grupo electrógeno es el
responsable de valorar el efecto de la vibración de torsión en el alternador; puede solicitar
información sobre las dimensiones del rotor y la inercia, y sobre el acoplador.
7.5.2 Seguridad
AVISO
No intente rotar el rotor del alternador levantándolo sobre las paletas del ventilador de
refrigeración. El ventilador no está diseñado para soportar esas fuerzas y resultará dañado.
7.5.3 Requisitos
Equipo de protección Use el equipo de protección personal obligatorio del sitio.
personal
Consumibles Ninguno
Piezas Ninguna

-
Herramientas Calibrador comparador
Llave de torque
7.5.4 Inspección de puntos de montaje
1. Compruebe la bancada del grupo electrógeno y la base de montaje están en perfectas
condiciones y que no hay roturas.
2. Compruebe que el caucho de los soportes antivibración no está desgastado.
3. Compruebe que los registros históricos de supervisión de vibración para establecer una
tendencia del aumento de la vibración.
7.5.4.1 Acoplamiento de un cojinete
1. Retire la rejilla del adaptador del DE y la cubierta para acceder al acoplador
2. Compruebe que los discos del acoplador no están dañados, rotos o deformados, y que
los agujeros del disco no se han alargado. Si alguno de ellos está dañado, sustituya el
grupo de discos completo.
3. Compruebe que los pernos que sujetan los discos del acoplador al volante del motor
están bien apretados. Apriételos en la secuencia que se muestra para el acoplador del
alternador en la sección Instalación, hasta el valor de apriete recomendado por el
fabricante del motor.
4. Sustituya la pantalla del adaptador DE y la cubierta a prueba de goteo.
7.6 Sistema rectificador
7.6.1 Introducción
El rectificador convierte la corriente alterna (CA) inducida en los devanados del rotor del
excitador en corriente continua (CC) para magnetizar los polos del rotor principal. El
rectificador consta de dos placas positivas y negativas anulares y semicirculares, cada una
con tres diodos. Además de conectarse al rotor principal, la salida CC del rectificador
también se conecta a un varistor. El varistor protege el rectificador de sobretensiones y
sobrecargas de voltaje que se pueden producir en el rotor en diversas condiciones de carga
del alternador.
Los diodos ofrecen poca resistencia a la corriente en una sola dirección: la corriente positiva
fluye de un ánodo a un cátodo o la corriente negativa fluye de un cátodo a un ánodo.
Los devanados del rotor del excitador están conectados a 3 ánodos de diodo que
conforman la placa positiva y a 3 cátodos de diodo que conforman la placa negativa para
obtener una rectificación de onda completa de CA a CC. El rectificador se monta en el rotor
del excitador en el extremo no impulsor (NDE) y gira con él.
7.6.2 Seguridad
PELIGRO

-
PELIGRO
7.6.3 Requisitos
Tipo Descripción
Equipo de protección personal Use el equipo de protección personal adecuado.
Consumibles Adhesivo para bloquear el atornillado Loctite 241
Compuesto termodisipador tipo MS2623 o similar de Midland
Silicones
Piezas Conjunto completo de tres diodos conductores ánodos y tres
diodos conductores cátodos (todos del mismo fabricante)
Un varistor de óxido de metal
Herramientas Multímetro
Probador de aislamiento
Llave de apriete
7.6.4 Prueba y sustitución del varistor
1. Inspeccionar el varistor.
2. El varistor estará defectuoso si hay signos de sobrecalentamiento (descoloración,
burbujas, derretimiento) o desintegración.
3. Desconectar un conductor del varistor. Guarde el fijador y las arandelas.
4. Mida la resistencia en el varistor. Si el varistor está en buenas condiciones, tendrá una
resistencia superior a 100 MΩ.
5. El varistor estará defectuoso si la resistencia tiene cortocircuito o circuito abierto en
ambas direcciones.
6. Si el varistor está averiado, cámbielo y cambie también todos los diodos.
7. Vuelva a realizar las conexiones y compruebe que todos los conductores estén bien
fijados, las arandelas colocadas y los fijadores apretados.
7.6.5 Prueba y sustitución de los diodos
AVISO
No apriete un diodo por encima del valor de apriete indicado. Podría dañar el diodo.
1. Desconecte el conductor de un diodo donde se une a los devanados en el borne
aislado. Guarde el fijador y las arandelas.
2. Mida la caída de voltaje en el diodo en dirección directa, con la función de prueba del
diodo de un multímetro.
3. Mida la resistencia del diodo en dirección inversa, con un probador de aislamiento y un
voltaje de prueba de 1000 V de CC.

-
4. El diodo está defectuoso si la caída de voltaje en dirección directa está fuera del rango
de 0,3 a 0,9 V, o si la resistencia está por debajo de 20 MΩ en dirección inversa.
5. Repita las pruebas con los cinco diodos restantes.
6. Si un diodo está averiado, cambie todo el conjunto de seis diodos (del mismo tipo y del
mismo fabricante):
a. Quite los diodos.
b. Aplique una pequeña cantidad del compuesto termodisipador solo en la base del
diodo de sustitución, no en las roscas.
c. Compruebe la polaridad de los diodos.
d. Atornille los diodos de sustitución a los orificios roscados de la placa del
rectificador.
e. Debe usar un valor de apriete de 2,00 a 2,25 N m (18 a 20 lb) para garantizar un
buen contacto mecánico, eléctrico y térmico.
f. Cambie el varistor
7. Vuelva a realizar las conexiones y compruebe que todos los conductores estén bien
fijados, las arandelas colocadas y los fijadores apretados.
7.7 Sensores de temperatura
7.7.1 Introducción
Los alternadores están diseñados para cumplir las normas basadas en las directivas de
seguridad de la UE, y las temperaturas de funcionamiento recomendadas. Los sensores de
temperatura (si se incluyen) sirven para detectar sobrecalentamientos anormales de los
devanados del estator principal y los cojinetes. Hay dos tipos de sensores: detectores
termométricos de resistencia (RTD), con tres cables, y termistores de coeficiente de
temperatura positivo (PTC), con dos cables. Ambos tipos están conectados a un bloque de
bornes de la caja de bornes auxiliar y principal. La resistencia de los sensores RTD
Platinum (PT100) aumenta de forma lineal con la temperatura.

-
TABLA 8. RESISTENCIA (Ω) DEL SENSOR PT100 ENTRE 40 Y 180 °C
Temperatura
+1 °C +2 °C +3 °C +4 °C +5 °C +6 °C +7 °C +8 °C +9 °C
(°C)
40,00 115,54 115,93 116,31 116,70 117,08 117,47 117,86 118,24 118,63 119,01
50,00 119,40 119,78 120,17 120,55 120,94 121,32 121,71 122,09 122,47 122,86
60,00 123,24 123,63 124,01 124,39 124,78 125,16 125,54 125,93 126,31 126,69
70,00 127,08 127,46 127,84 128,22 128,61 128,99 129,37 129,75 130,13 130,52
80,00 130,90 131,28 131,66 132,04 132,42 132,80 133,18 133,57 133,95 134,33
90,00 134,71 135,09 135,47 135,85 136,23 136,61 136,99 137,37 137,75 138,13
100,00 138,51 138,88 139,26 139,64 140,02 140,40 140,78 141,16 141,54 141,91
110,00 142,29 142,67 143,05 143,43 143,80 144,18 144,56 144,94 145,31 145,69
120,00 146,07 146,44 146,82 147,20 147,57 147,95 148,33 148,70 149,08 149,46
130,00 149,83 150,21 150,58 150,96 151,33 151,71 152,08 152,46 152,83 153,21
140,00 153,58 153,96 154,33 154,71 155,08 155,46 155,83 156,20 156,58 156,95
150,00 157,33 157,70 158,07 158,45 158,82 159,19 159,56 159,94 160,31 160,68
160,00 161,05 161,43 161,80 162,17 162,54 162.91 163,29 163,66 164,03 164,40
170,00 164,77 165,14 165,51 165,89 166,26 166,63 167,00 167,37 167,74 168,11
180,00 168,48
Los termistores PTC se caracterizan por un aumento repentino de la resistencia a una
temperatura cambiante de referencia. El equipo externo que debe proporcionar el cliente
puede estar conectado para supervisar los sensores y generar señales para activar la
alarma y parar el grupo electrógeno.
BS EN 60085 (≡ IEC 60085) Aislamiento eléctrico: la evaluación térmica y designación
clasifica el aislamiento de los devanados por la temperatura máxima de funcionamiento para
una vida útil razonable. Para evitar daños en los devanados, se deben establecer señales
adecuadas para la clase de aislamiento que se muestra en la placa de régimen nominal del
alternador.
TABLA 9. AJUSTES DE TEMPERATURA DE LOS DEVANADOS: ALARMA Y PARADA
Aislamiento de los Máx. Temperatura Temperatura de Temperatura de
devanados continua (°C) alarma (°C) parada (°C)
Clase B 130 120 140
Clase F 155 145 165
Clase H 180 170 190
Se deben establecer señales de control para detectar sobrecalentamiento en los cojinetes,
de acuerdo con la siguiente tabla.
TABLA 10. AJUSTES DE TEMPERATURA DE LOS COJINETES: ALARMA Y PARADA
Cojinetes Temperatura de alarma (°C) Temperatura de parada (°C)
Cojinete del extremo impulsor 45 + temp, ambiente máx. 50 + temp. ambiente máx.
Cojinete del extremo no 40 + temp. ambiente máx. 45 + temp, ambiente máx.
impulsor

-
7.7.2 Seguridad
PELIGRO
ADVERTENCIA
quemaduras.
7.7.3 Prueba de los sensores de temperatura RTD
1. Retire la tapa de la caja de bornes.
2. Identifique los conductores del sensor en el bloque de bornes y dónde está instalado
cada sensor
3. Mida la resistencia entre el cable blanco y cada cable rojo de un sensor.
4. Calcule la temperatura del sensor a partir de la resistencia medida.
5. Compare la temperatura calculada con la temperatura que se indica en el equipo
externo de supervisión (si se incluye).
6. Compare los ajustes de la señal de alarma y de parada (si están disponibles) con los
ajustes recomendados.
7. Repita los pasos 3 a 7 con cada sensor
8. Vuelva a colocar la tapa de la caja de bornes.
9. Póngase en contacto con el Servicio de asistencia al cliente de Cummins para cambiar
los sensores averiados.
7.8 Devanados
7.8.1 Prueba de alto voltaje
AVISO
Los devanados se han probado con un alto voltaje durante la fabricación. Si se repiten las
pruebas de alto voltaje, se puede degradar el aislamiento y reducir su vida útil. Si es
necesario realizar una prueba adicional en la instalación para que lo acepte el cliente, esta se
debe realizar a un voltaje reducido, V = 0,8 x (2 x voltaje nominal + 1000). Ya en servicio,
cualquier prueba adicional con fines de mantenimiento se debe realizar tras las
comprobaciones visuales y las pruebas de resistencia del aislamiento, y a un voltaje
reducido, V = (1,5 x voltaje nominal).

-
7.8.2 Introducción
AVISO
Desconecte todo el cableado de control y los cables de carga del cliente de las
conexiones del devanado del alternador antes de realizar estas pruebas.
AVISO
El regulador de voltaje automático (AVR) contiene componentes electrónicos que
pueden resultar dañados si se aplica un alto voltaje durante las pruebas de
resistencia del aislamiento. Se debe desconectar el AVR antes de realizar cualquier
prueba de resistencia del aislamiento. Se deben conectar a tierra los sensores de
temperatura antes de realizar cualquier prueba de resistencia del aislamiento.
Los devanados húmedos o sucios tienen una resistencia eléctrica más baja y
pueden resultar dañados por el alto voltaje de las pruebas de resistencia del
aislamiento. Si tiene dudas, pruebe primero la resistencia con un bajo voltaje (500
V).
El rendimiento del alternador depende del correcto aislamiento eléctrico de los devanados.
La tensión eléctrica, mecánica y térmica, y la contaminación química y ambiental provocan
el desgaste del aislamiento. Se pueden realizar varias pruebas de diagnóstico para
averiguar el estado del aislamiento: cargar o descargar un voltaje de prueba en devanados
aislados, medir el flujo de corriente y calcular la resistencia eléctrica con la ley de Ohm.
Cuando se aplica primero un voltaje de prueba CC, se puede producir un flujo de tres
corrientes distintas:
• Corriente capacitiva: para cargar el devanado con el voltaje de prueba (se reduce a
cero en segundos),
• Corriente de polarización: para alinear las moléculas de aislamiento con el campo
eléctrico aplicado (se reduce casi a cero en diez minutos) y
• Corriente de fuga: descarga a tierra donde haya disminuido la resistencia de
aislamiento por humedad o contaminación (aumenta a una constante en segundos).
Para probar la resistencia del aislamiento, se realiza una sola medición un minuto después
de aplicar el voltaje de prueba CC, cuando haya cesado la corriente capacitiva. Para hacer
la prueba del índice de polarización, se debe realizar una segunda medición transcurridos
diez minutos. El resultado será aceptable si la segunda medición de la resistencia del
aislamiento es al menos el doble que la primera, porque la corriente de polarización habrá
disminuido. Si el aislamiento es deficiente y hay fugas de corriente, los dos valores serán
parecidos. Los probadores de aislamiento dedicados proporcionan mediciones precisas y
fiables, y pueden automatizar algunas pruebas.
7.8.3 Seguridad
PELIGRO

-

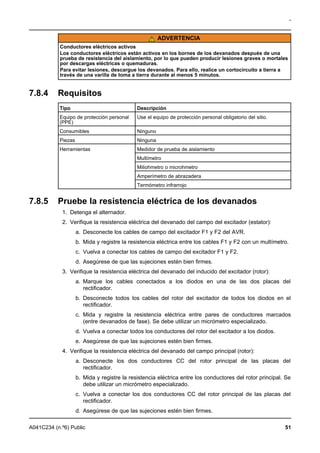

ADVERTENCIA
Los conductores eléctricos están activos en los bornes de los devanados después de una
prueba de resistencia del aislamiento, por lo que pueden producir lesiones graves o mortales
por descargas eléctricas o quemaduras.
Para evitar lesiones, descargue los devanados. Para ello, realice un cortocircuito a tierra a
través de una varilla de toma a tierra durante al menos 5 minutos.
7.8.4 Requisitos
Tipo Descripción
Equipo de protección personal Use el equipo de protección personal obligatorio del sitio.
(PPE)
Consumibles Ninguno
Piezas Ninguna
Herramientas Medidor de prueba de aislamiento
Multímetro
Miliohmetro o microhmetro
Amperímetro de abrazadera
Termómetro infrarrojo
7.8.5 Pruebe la resistencia eléctrica de los devanados
1. Detenga el alternador.
2. Verifique la resistencia eléctrica del devanado del campo del excitador (estator):
a. Desconecte los cables de campo del excitador F1 y F2 del AVR.
b. Mida y registre la resistencia eléctrica entre los cables F1 y F2 con un multímetro.
c. Vuelva a conectar los cables de campo del excitador F1 y F2.
d. Asegúrese de que las sujeciones estén bien firmes.
3. Verifique la resistencia eléctrica del devanado del inducido del excitador (rotor):
a. Marque los cables conectados a los diodos en una de las dos placas del
rectificador.
b. Desconecte todos los cables del rotor del excitador de todos los diodos en el
rectificador.
c. Mida y registre la resistencia eléctrica entre pares de conductores marcados
(entre devanados de fase). Se debe utilizar un micrómetro especializado.
d. Vuelva a conectar todos los conductores del rotor del excitador a los diodos.
e. Asegúrese de que las sujeciones estén bien firmes.
4. Verifique la resistencia eléctrica del devanado del campo principal (rotor):
a. Desconecte los dos conductores CC del rotor principal de las placas del
rectificador.
b. Mida y registre la resistencia eléctrica entre los conductores del rotor principal. Se
debe utilizar un micrómetro especializado.
c. Vuelva a conectar los dos conductores CC del rotor principal de las placas del
rectificador.

-

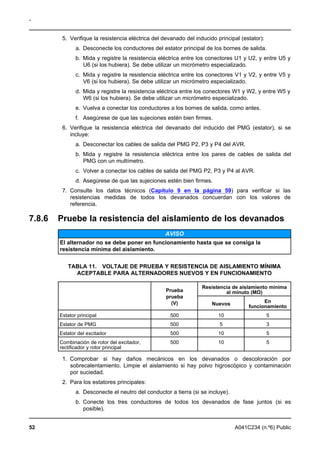

5. Verifique la resistencia eléctrica del devanado del inducido principal (estator):
a. Desconecte los conductores del estator principal de los bornes de salida.
b. Mida y registre la resistencia eléctrica entre los conectores U1 y U2, y entre U5 y
U6 (si los hubiera). Se debe utilizar un micrómetro especializado.
c. Mida y registre la resistencia eléctrica entre los conectores V1 y V2, y entre V5 y
V6 (si los hubiera). Se debe utilizar un micrómetro especializado.
d. Mida y registre la resistencia eléctrica entre los conectores W1 y W2, y entre W5 y
W6 (si los hubiera). Se debe utilizar un micrómetro especializado.
e. Vuelva a conectar los conductores a los bornes de salida, como antes.
f. Asegúrese de que las sujeciones estén bien firmes.
6. Verifique la resistencia eléctrica del devanado del inducido del PMG (estator), si se
incluye:
a. Desconectar los cables de salida del PMG P2, P3 y P4 del AVR.
b. Mida y registre la resistencia eléctrica entre los pares de cables de salida del
PMG con un multímetro.
c. Volver a conectar los cables de salida del PMG P2, P3 y P4 al AVR.
7. Consulte los datos técnicos (Capítulo 9 en la página 59) para verificar si las
resistencias medidas de todos los devanados concuerdan con los valores de
referencia.
7.8.6 Pruebe la resistencia del aislamiento de los devanados
AVISO
El alternador no se debe poner en funcionamiento hasta que se consiga la
resistencia mínima del aislamiento.
TABLA 11. VOLTAJE DE PRUEBA Y RESISTENCIA DE AISLAMIENTO MÍNIMA
ACEPTABLE PARA ALTERNADORES NUEVOS Y EN FUNCIONAMIENTO
Resistencia de aislamiento mínima
Prueba al minuto (MΩ)
prueba
En(V) Nuevos
funcionamiento
Estator principal 500 10 5
Estator de PMG 500 5 3
Estator del excitador 500 10 5
Combinación de rotor del excitador, 500 10 5
rectificador y rotor principal
1. Comprobar si hay daños mecánicos en los devanados o descoloración por
sobrecalentamiento. Limpie el aislamiento si hay polvo higroscópico y contaminación
por suciedad.
2. Para los estatores principales:
a. Desconecte el neutro del conductor a tierra (si se incluye).
b. Conecte los tres conductores de todos los devanados de fase juntos (si es
posible).

-
c. Aplique el voltaje de prueba de la tabla entre cualquier conductor de fase y tierra.
d. Mida la resistencia del aislamiento pasado 1 minuto (IR1min).
e. Descargue el voltaje de prueba con una varilla de toma a tierra durante cinco
minutos.
f. Si la resistencia del aislamiento medida es inferior al valor mínimo aceptable,
seque el aislamiento y repita el método.
g. Vuelva a conectar el neutro al conductor a tierra (si se incluye).
3. Para los estatores del excitador y el PMG, y la combinación de rotores principal y del
excitador:
a. Conecte juntos los dos extremos del devanado (si es posible).
b. Aplique el voltaje de prueba de la tabla entre el devanado y tierra.
c. Mida la resistencia del aislamiento pasado 1 minuto (IR1min).
d. Descargue el voltaje de prueba con una varilla de toma a tierra durante cinco
minutos.
e. Si la resistencia del aislamiento medida es inferior al valor mínimo aceptable,
seque el aislamiento y repita el método.
f. Repita este método para cada devanado.
g. Quite las conexiones establecidas para la prueba.
7.8.7 Secado del aislamiento
Utilizar los métodos que se muestran a continuación para secar el aislamiento de los
devanados del estator principal. Para prevenir daños por expulsión de vapor de agua del
aislamiento, asegurarse de que la temperatura del devanado no aumenta más de 5 ºC cada
hora o no supera los 90 ºC.
Trazar el gráfico de resistencia del aislamiento para indicar cuándo se completa el secado.
7.8.7.1 Secado con aire ambiente
En muchos casos, el alternador se puede secar lo suficiente utilizando su propio sistema de
enfriamiento. Desconecte los cables de los bornes X+ (F1) and XX- (F2) del AVR para que
el estator del excitador no tenga suministro de voltaje de excitación. Ponga en
funcionamiento el grupo electrógeno en este estado de desexcitación. El aire debe fluir
libremente a través del alternador para eliminar la humedad. Haga funcionar el calentador
anticondensación (si se incluye) para contribuir al efecto del flujo de aire.
Cuando se complete el secado, vuelva a conectar los cables entre el estator del excitador y
el AVR. Si no se pone en marcha el grupo electrógeno de forma inmediata, encienda el
calentador anticondensación (si se incluye) y vuelva a probar la resistencia del aislamiento
antes de usarlo.
7.8.7.2 Secado con aire caliente
Dirija el aire caliente desde uno o dos calentadores de ventiladores eléctricos de 1 a 3 kW
hacia la entrada de aire del alternador. Asegúrese de que cada fuente de calor se encuentra
al menos a 300 mm de distancia de los devanados para evitar daños por abrasión o
sobrecalentamiento en el aislamiento. El aire debe fluir libremente a través del alternador
para eliminar la humedad.
Tras el secado, retire los calentadores del ventilador y vuelva a poner en funcionamiento el
alternador.

-
Si no se pone en marcha el grupo electrógeno de forma inmediata, encienda los
calentadores anticondensación (si se incluyen) y vuelva a probar la resistencia del
aislamiento antes de usarlo.
7.8.7.3 Trazado del gráfico de IR
Sea cual sea el método que se utilice para secar el alternador, mida la resistencia del
aislamiento y la temperatura (si se incluyen sensores) de los devanados del estator principal
cada 15 a 30 minutos. Trace un gráfico para la resistencia del aislamiento, IR (eje y) en
comparación con el tiempo, t (eje x).
Una curva típica muestra un incremento inicial de la resistencia, una caída y después un
aumento gradual hasta un estado estacionario; si los devanados solo están ligeramente
húmedos, puede que no aparezca la parte punteada de la curva. Cuando se alcance el
estado estacionario, continúe secando durante otra hora.
AVISO
El alternador no se debe poner en funcionamiento hasta que se consiga la
resistencia mínima del aislamiento.

8 Identificación de piezas
8.1 Alternador de cojinete único UC

-
8.2 Alternador de dos cojinetes UC

-
8.3 Piezas y fijadores de UC
TABLA 12. PIEZAS Y FIJADORES
Valor deReferencia Componente Fijador Cantidad
apriete (Nm)
1 Piezas del PMG completas - - -
2 Cubierta PMG/cubierta no PMG M5 / M6 x 4 5 / 10
12
3 Rotor de PMG M10 x 85 1 45
4 Estator de PMG M6 4 10
5 Cubierta inferior del estator principal M10 x 25 / 6 / 8 56 / 69
30
5a Cubierta de la entrada de aire M5 x 12 8 5
6 Cubierta superior del estator principal M10 x 25 / 4 56 / 69
30
7 Escuadra de NDE M8 x 25 / 6 28 / 56
M10 x 30
8 Piezas de cojinete del NDE completas - - -
10 Estator del excitador M6 x 45 / 55 4 10
/ 75
11 Estator principal y bastidor - - -
12 Pie M10 x 35 / 6 62 / 118
40
13 Rotor principal - - -
14 Rotor del excitador - - -
15 Ensamblaje del rectificador M6 x 4 8
40/50/60
16 Diodo/Varistor - - 2,0-2,25
17 Bornes principales M8 x 25 / 30 2 20
18 Panel del extremo de la caja de bornes: M6 x 12 12 10
NDE
19 Panel del extremo de la caja de bornes: M6 x 12 12 10
DE
20a / 20b Panel lateral de caja de bornes M10 x 25 / 6 / 8 10 / 69
M12 x 25
21 Tapa de la caja de bornes M6 x 12 6 6
22 Placa de cubierta de AVR M5 x 12 6 5
23 Escuadra de montaje de AVR M5 x 12 4 5
24 AVR M5 x 12 4 5
25 Regleta de bornes auxiliar M6 x 25 8 10
26 Calentador anticondensación M4 x 12 2 mano
27 Caja de bornes de calentador M5 x 12 2 5
28 Aro del adaptador de DE M8 x 25 / 6 56 / 56
M10 x 30
30 Adaptador del DE (1 cojinete) M10 x 50/60 6 56
31 Rejilla de salida del aire del DE (1 M5 x 12 8 5
cojinete)

-
Valor deReferencia Componente Fijador Cantidad
apriete (Nm)
32 Persianas de DE (1 cojinete) M5 x 12 8 / 12 5
33 Cubo de acoplamiento M16 8 250
y discos de acoplamiento (1 cojinete)
40 Escuadra de DE (2 cojinetes) M12 x 40 8 95
41 Rejilla de salida de aire de DE (2 M5 x 12 12 5
cojinetes)
42 Persianas de DE (2 cojinetes) M5 x 16 12 5
43 Piezas del cojinete de DE completas (2 - - -
cojinetes)
46 Adaptador del DE (2 cojinetes) M12 x 40 8 95
47 Rejilla del adaptador de DE (2 cojinetes) M5 x 12 12 5

9 Datos técnicos
AVISO
Compare las mediciones con la ficha técnica y el certificado de prueba suministrado con el
alternador.
9.1 Resistencia de devanados de UC
TABLA 13. ALTERNADORES CONTROLADOS POR AVR
Resistencia de los devanados a 20 °C (los valores medidos deben estar dentro
del 10 %)
Estator principal (conductor - conductor)
(ohmios)
311 05 06 14 17 25 27
(U1-U2) (U1-U2) (U1-U2) (U1-U2) (U1-U2) (U1-U2) (U1-U2)
(V1-V2) (U5-U6) (U5-U6) (V1-V2) (V1-V2) (V1-V2) (V1-V2)
(W1-W2) (W1-W2) (W1-W2) (W1-W2) (W1-W2)
(U5-U6) (U5-U6) (U5-U6) (U5-U6) (U5-U6)
(V5-V6) (V5-V6) (V5-V6) (V5-V6) (V5-V6)
(W5-W6) (W5-W6) (W5-W6) (W5-W6) (W5-W6)
Alternador
Estatordelexcitador(ohmios)
Rotordelexcitador,L-L(ohmios)
Rotorprincipal(ohmios)
EstatordePMG,L-L(ohmios)
no
UC22C 0,090 0,045 0,030 0,059 0,140 0,308 dispo 21 0,142 0,59 2,6
nible
no
UC22D 0,065 0,033 0,025 0,045 0,100 0,180 dispo 21 0,142 0,64 2,6
nible
no no
UC22E 0,050 0,028 0,020 0,035 0,075 dispo dispo 20 0,156 0,69 2,6
nible nible
no
UC22F 0,033 0,018 0,012 0,024 0,051 0,111 dispo 20 0,156 0,83 2,6
nible
no
UC22G 0,028 0,014 0,010 0,018 0,043 0,090 dispo 20 0,156 0,94 2,6
nible
no
UC27C 0,030 0,016 0,011 0,022 0,044 0,082 dispo 20 0,156 1,12 2,6
nible
no
UC27D 0,019 0,010 0,007 0,014 0,026 0,053 dispo 20 0,156 1,26 2,6
nible
UC27E 0,016 0,009 0,008 0,011 0,003 0,040 0,038 20 0,182 1,34 2,6
no
UC27F 0,012 0,007 0,005 0,010 0,019 0,037 dispo 20 0,182 1,52 2,6
nible

-
Resistencia de los devanados a 20 °C (los valores medidos deben estar dentro
del 10 %)
Estator principal (conductor - conductor)
(ohmios)
311 05 06 14 17 25 27
(U1-U2) (U1-U2) (U1-U2) (U1-U2) (U1-U2) (U1-U2) (U1-U2)
(V1-V2) (U5-U6) (U5-U6) (V1-V2) (V1-V2) (V1-V2) (V1-V2)
(W1-W2) (W1-W2) (W1-W2) (W1-W2) (W1-W2)
(U5-U6) (U5-U6) (U5-U6) (U5-U6) (U5-U6)
(V5-V6) (V5-V6) (V5-V6) (V5-V6) (V5-V6)
(W5-W6) (W5-W6) (W5-W6) (W5-W6) (W5-W6)
Alternador
Estatordelexcitador(ohmios)
EstatordePMG,L-L(ohmios)
no
UC27G 0,010 0,006 0,004 0,008 0,013 0,028 dispo 20 0,182 1,69 2,6
nible
UC27H 0,008 0,004 0,004 0,007 0,014 0,021 0,015 20 0,182 1,82 2,6
no no no no
UCD27J 0,006 dispo dispo 0,004 0,009 dispo dispo 20 0,182 2,08 2,6
nible nible nible nible
no no no no no
UCD27K 0,006 dispo dispo dispo 0,009 dispo dispo 20 0,182 2,08 2,6
nible nible nible nible nible
TABLA 14. ALTERNADORES CONTROLADOS POR TRANSFORMADOR
Resistencia de los devanados a 20 °C (los valores medidos deben estar
dentro del 10 %)
Estator delDevanados trifásicos del estator
excitadorprincipal, L-N (ohmios)
(ohmios)
Transformad
or transformado
rmonofásico,
trifásico,generador
380 V 400 V 415 V 416 V 460 V generadormonofásico o
Alternador
50 Hz 50 Hz 50 Hz 60 Hz 60 Hz trifásico trifásico
UC22C 0,059 0,078 0,082 0,055 0,059 28 138 0,142 0,59
UC22D 0,054 0,056 0,057 0,049 0,054 28 138 0,142 0,64
UC22E 0,041 0,05 0,053 0,038 0,041 30 155 0,156 0,69
UC22F 0,031 0,032 0,033 0,025 0,031 30 155 0,156 0,83
UC22G 0,022 0,026 0,028 0,021 0,022 30 155 0,156 0,94

10 Piezas de repuesto y servicio
postventa
10.1 Pedidos de piezas
Al pedir piezas, hay que indicar el número de serie o el número de identidad de la máquina
y el tipo, junto con la descripción de la pieza. El número de serie de la máquina se
encuentra en la placa de identificación o en la estructura.
10.2 Servicio de atención al cliente
Los ingenieros de servicio de Cummins Generator Technologies son profesionales con
experiencia que han recibido una amplia formación para ayudarle de la mejor forma posible.
Nuestro servicio global ofrece:
• Puesta en servicio del generador CA in situ
• Supervisión del estado de los cojinetes y mantenimiento de los mismos in situ
• Comprobaciones de la integridad del aislamiento in situ
• Configuración del AVR y de los accesorios in situ
www.stamford-avk.com
Correo electrónico: service-engineers@cumminsgeneratortechnologies.com
10.3 Piezas de servicio recomendadas
En las aplicaciones críticas, se debe guardar un juego de estas piezas de repuesto con el
alternador.
Pieza Número
Juego de diodos (6 diodos con supresor de RSK2001
sobrecarga)
AVR AS440 E000-24403/1P
AVR MX321 E000-23212/1P
AVR MX341 E000-23412/1P
AVR SX460 E000-24602/1P
Cojinete de extremo no impulsor UC22: 45-0867
UC27: 45-0868
Cojinete de extremo impulsor UC22: 45-0365
UC27: 45-0367
Generadores controlados por transformador (solo UC22)
Conjunto de diodos (6 diodos con varistor) RSK2001
Rectificador trifásico E000 22016
Cojinete de extremo no impulsor UC22: 45-0867
Cojinete de extremo impulsor UC22: 45-0365

-

11 Eliminación al final de la vida útil
Hay empresas especializadas en reciclar materiales de productos de desecho que pueden
reciclar la mayor parte del hierro, el acero y el cobre del alternador. Para obtener más
información, póngase en contacto con el servicio de atención al cliente.
11.1 Material reciclable
Separe por medios mecánicos los materiales base, el hierro, el cobre y el acero, quite la
pintura, la resina de poliester, y la cinta aislante y/o los residuos plásticos de todos los
componentes. Elimine este "material de desecho".
Ahora el hierro, el acero y el cobre se pueden reciclar.
11.2 Elementos que necesitan el tratamiento de un
especialista
Quite el cable eléctrico, los accesorios electrónicos y los materiales plásticos del alternador.
Estos componentes necesitan un tratamiento especial para quitar los elementos de desecho
del material reciclable.
Envíe los materiales reciclables para su reciclado.
11.3 Material de desecho
Elimine el material de desecho de los dos procesos anteriores a través de una empresa
especializada.

-

Manual alternador

Más contenido relacionado

La actualidad más candente (20)

Similar a Manual alternador (20)

Último (20)

Manual alternador
